NÁVOD NA OBSLUHU MS15046E SCHEPPACH
2 Popis výrobku (obr. 1-28)
Pokyny k lithio-ionotovým bateriím

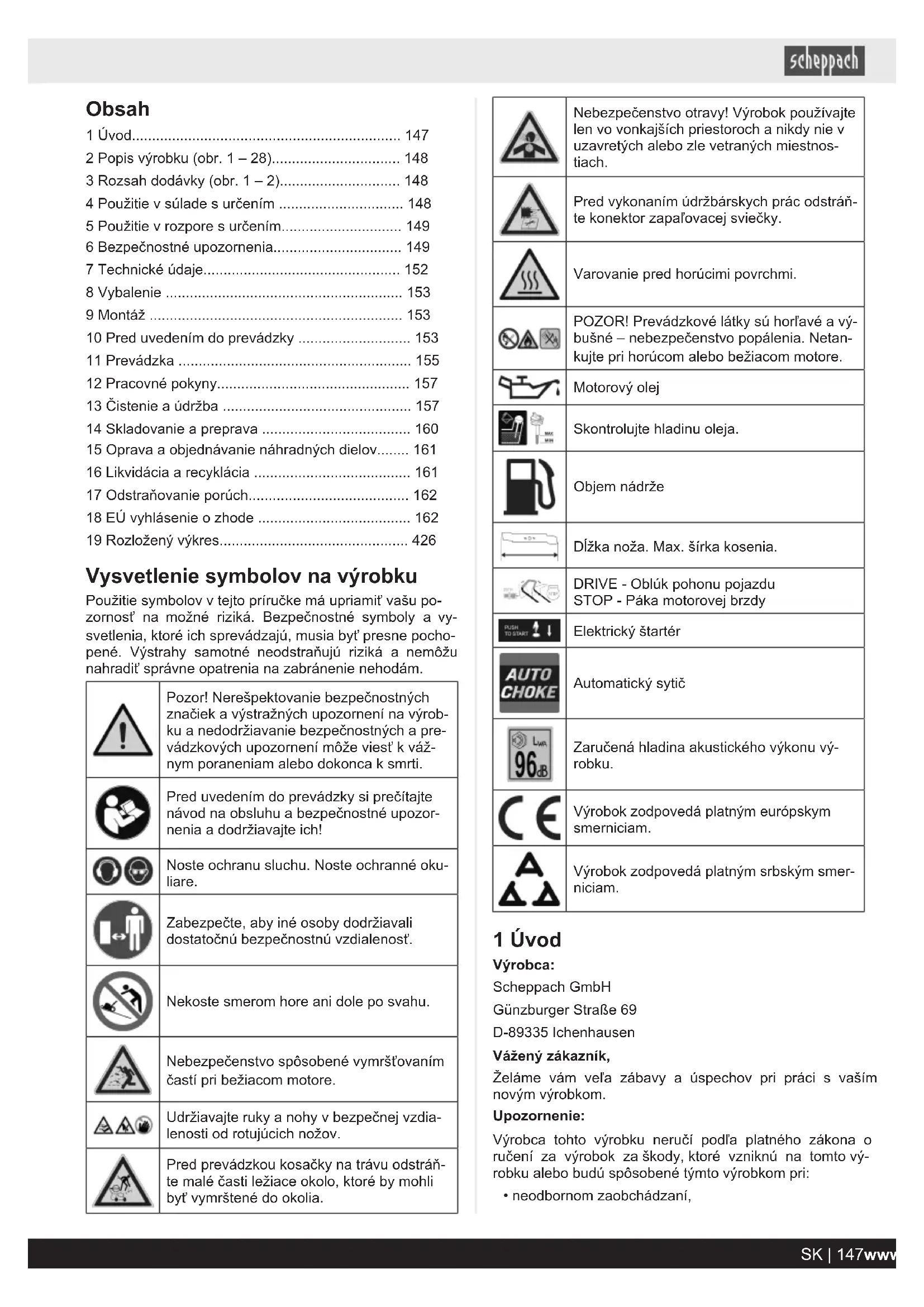

1 Úvod.... 147
2 Popis výrobku (obr. 1 – 28)...... 148
3 Rozsah dodávky (obr. 1 – 2)...... 148
4 Použitie v súlade s určením 148
5 Použitie v rozpore s určením.... 149
6 Bezpečnostné upozornenia.... 149
7 Technické údaje.... 152
8 Vybalenie 153
9 Montáž 153
10 Pred uvedením do prevádzky 153
11 Prevádzka 155
12 Pracovné pokyny.... 157
13 Čistenie a údržba 157
14 Skladovanie a preprava 160
15 Oprava a objednávanie náhradných dielov..... 161
16 Likvidácia a recyklácia 161
17 Odstraňovanie porúch.... 162
18 EÚ vyhlásenie o zhode 162
19 Rozložený výkres.... 426
Použitie symbolov v tejto príručke má upriamiť vašu po-zornosť na možné riziká. Bezpečnostné symboly a vy-svetlenia, ktoré ich sprevádzajú, musia byť presne pocho-pené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradít' správne opatrenia na zabránenie nehodám.
| Pozor! Nerešpektovanie bezpečnostných značiek a výstražných upozornení na výrobku a nedodržiavanie bezpečnostných a prevádzkových upozornení môže viest' k vážnym poraneniam alebo dokonca k smrti. |
| Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! |
| Noste ochranu sluchu. Noste ochranné okuliare. |
| Zabezpečte, aby iné osoby dodržiavali dostatočnú bezpečnostnú vzdialenost'. |
| Nekoste smerom hore ani dole po svahu. |
| Nebezpečenstvo spôsobené vymršt'ovaním častí pri bežiacom motore. |
| Udržiavajte ruky a nohy v bezpečnej vzdialenosti od rotujúcich nožov. |
| Pred prevádzkou kosačky na trávu odstrán-te malé časti ležiace okolo, ktoré by mohli byt' vymrštené do okolia. |
 | Nebezpečenstvo otravy! Výrobok používajte len vo vonkajších priestoroch a nikdy nie v uzavretých alebo zle vetraných miestnos-tiach. |
 | Pred vykonaním údržbárskych prác odstráň-te konektor zapalovacej sviečky. |
 | Varovanie pred horúcimi povrchmi. |
 | POZOR! Prevádzkové látky sú horľavé a vý-bušné – nebezpečenstvo popálenia. Netan-kujte pri horúcom alebo bežiacom motore. |
 | Motorový olej |
 | Skontrolujte hladinu oleja. |
 | Objem nádrže |
 | Dĺžka noža. Max. šírka kosenia. |
 | DRIVE - Oblúk pohonu pojazdu STOP - Páka motorovej brzdy |
 | Elektrický štartér |
 | Automatický sytič |
 | Zaručená hladina akustického výkonu vý-robku. |
 | Výrobok zodpovedá platným európskym smerniciam. |
 | Výrobok zodpovedá platným srbským smer-niciam. |
1 Úvod
Výrobca:
Scheppach GmbH
Želáme vám veľa zábavy a úspechov pri práci s vaším novým výrobkom.
Upozornenie:
Výrobca tohto výrobku neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto výrobku alebo budú spôsobené týmto výrobkom pri:
- neodbornom zaobchádzaní,
- nedodržaní návodu na obsluhu,
- opravách tretími stranami, nie autorizovanými odborníkmi,
- montáži a výmene neoriginálnych náhradných dielov,
- používaní v rozpore s určením,
- výpadkoch elektrického zariadenia pri nedodržaní vnútroštátnych elektrických predpisov a ustanovení.
Dodržiavajte:
Návod na obsluhu je súčasťou tohto výrobku.
Obsahuje dôležité pokyny, ako máte s výrobkom pracovat' bezpečne, odborne a ekonomicky, ako máte predchádzat' nebezpečenstvám, ušetrit' náklady na opravu, znížit' doby výpadkov a zvýšit' spolahlivosť a životnosť výrobku. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku výrobku.
Pred použitím výrobku sa oboznámte so všetkými pokynmi na obsluhu a bezpečnostnými upozorneniami. Výrobok prevádzkujte len tak, ako je popísané, a v uvedených oblastiach použitia. Návod na obsluhu uchovávajte na bezpečnom mieste a pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.
2 Popis výrobku (obr. 1 – 28)
- Horný posuvný strmeň
1a. Pohon pojazdu (oblúk)
1b. Bovden
1c. Rýchloupínacia páka
1d. Podložka
1e. Podložka
1f. Plastová hviezdicová matica
- Páka motorovej brzdy
2a. Plynové tiahlo
- Jednotka elektrického štartéra
3a. Elektrický štartér
3b. Skrutka
- Dolný posuvný strmeň
4a. Plastová hviezdicová matica
4b. Dištančný držiak
4c. Vedenie
4d. Skrutka
4e. Káblová príchytka
- Palivová nádrž
5a. Veko palivovej nádrže
- Kryt vzduchového filtra
6a. Vzduchový filter
- Vodovodná prípojka
- Obežné koleso
- Konektor zapal'ovacej sviečky
9a. Zapal'ovacia sviečka
- Výfuk
- Mierka oleja
- Bočná vyhadzovacia klapka
12a. Bočné vyhadzovanie
- Hnacie koleso
- Prestavenie výšky kosenia
- Vyhadzovacia klapka
15a. Mulčovacia násada
- Zberný kôš na trávu
- Štartér s lankovým tiahlom
17a. Lanový hák
17b. Krídlová matica
- Nôž
18a. Nožová skrutka
18b. Podložka
18c. Vreteno motora
18d. Klinový remeň
19. Skrutka karburátora
20. Akumulátor
20a. Odblokovacie tlačidlo
20b. Indikátor stavu nabitia
21. Nabíjačka akumulátora
Pol. Počet Označenie
- 1 x Horný posuvný strmeň
1c. 2 x Rýchloupínacia páka
1d. 2 x Podložka
1e. 2 x Podložka
1f. 2 x Plastová hviezdicová matica
- 1 x Dolný posuvný strmeň
4a. 2 x Plastová hviezdicová matica
4b. 2 x Dištančný držiak
4c. 2 x Vedenie
4d. 2 x Skrutka
4e. 1 x Káblová príchytka
12a. 1 x Bočné vyhadzovanie
15a. 1 x Mulčovacia násada
-
1 x Zberný kôš na trávu
-
1 x Akumulátor
-
1 x Nabijačka akumulátora
4 Použitie v súlade s určením
Benzínová kosačka na trávu je vhodná na súkromné použitie v záhrade pri dome aj na záhradke. Za kosačky na trávu určené na súkromné použitie v záhrade pri dome a na záhradke sa považujú zariadenia, ktorých ročné použitie spravidla neprekročí 50 hodín a ktoré sa používajú prevažne na ošetrovanie zatrávnených plôch alebo trávnikov, avšak nie vo verejných zariadeniach, v parkoch, na športoviskách ani v pol'nohospodárstve či lesníctve.
Výrobok sa smie používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používateľ, a nie výrobca.
Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.
Osoby, ktoré používajú a udržiavajú výrobok, musia byt oboznámené s výrobkom a možnými nebezpečenstvami.
Zmeny na výrobku úplne vylučujú ručenie výrobcu za škody, ktoré tým vzniknú.
Výrobok sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu.
Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.
VAROVANIE
Pred uvedením výrobku do prevádzky si v záujme vlastnej bezpečnosti dôkladne prečítajte túto príručku a všeobecné bezpečnostné upozornenia. Ak výrobok prenechávate tretím osobám, vždy k nemu priložte tento návod na obsluhu.
Výrobok je súčast'ou radu 20V IXES a môže byt' prevádzkovaný len s akumulátormi tohto radu. Akumulátory sa smú nabíjať len nabíjačkami tejto série. Dodržiavajte pritom údaje výrobcu.
5 Použitie v rozpore s určením
Majte na pamäti, že naše výrobky neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa výrobok používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.
VAROVANIE
Z dôvodu telesnej ujmy používatel'a sa kosačka na trávu nesmie používať na nasledujúce práce (neúplný zoznam):
– na strihanie kríkov, živých plotov a krovín,
– na kosenie popínavých rastlín,
– na údržbu trávnika na strešných výsadbách a v balkónových boxoch,
– na sekanie a drvenie stromov a krovia,
– na čistenie chodníkov (odsávanie, odfukovanie),
– na vyrovnávanie vyvýšenín, ako napr. krtince,
- na prepravu reziva, s výnimkou zberného koša na trávu, ktorý je na to učený.
Vysvetlenie signálnych slov v návode na obsluhu
NEBEZPEČENSTVO
Signálne slovo na označenie bezprostredne hroziacej nebezpečnej situácie, ktorá, ak sa jej nezabrání, bude mat' za následok smrt' alebo vážne poranenie.
VAROVANIE
Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabrání, by mohla mat' za následok smrt' alebo vážne poranenie.
OPATRNE
Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viest' k l'ahkému alebo stredne t'ažkému poraneniu.
POZOR
Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viest' k materiálnym škodám na výrobku alebo majetku/vlastníctve.
6 Bezpečnostné upozornenia
Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia!
VAROVANIE
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je tento výrobok opatrený.
Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' požiar a/alebo t'ažké poranenia.
VAROVANIE
Predtým ako začnete pracovať s výrobkom, dobre sa oboznámte so všetkými ovládacími prvkami.
– Precvičte si manipuláciu s výrobkom a nechajte s fungovanie, spôsob činnosti a pracovné techniky vy-svetliť skúseným používatel'om alebo odborníkom.
– Uistite sa, že môžete výrobok okamžite vypnút' v núdzovej situácii.
– Neodborné používanie výrobku môže viest' k t'ažkým poraneniam.
– Ak počas prevádzky dôjde k úrazu alebo poruche, výrobok okamžite vypnite.
Poranenia riadne ošetrite alebo vyhl'adajte lekársku pomoc.
Kto nesmie používat' výrobok:
- Deti a iné osoby, ktoré nepoznajú návod na použitie (miestne nariadenia môžu stanovovat' minimálny vek užívateľa).
- Osoby pod vplyvom alkoholu, narkotík, liečiv, osoby, ktoré sú unavené alebo choré.
- Starostlivo si prečítajte návod na použitie. Oboznámte sa s nastaveniami a správnym používaním výrobku.
- Det'om ani iným osobám, ktoré nie sú oboznámené s návodom na použitie, nikdy nedovol'te používať kosačku na trávu. Miestne nariadenia môžu stanovovať minimálny vek užívateľa.
- Nikdy nekoste, keď sú v blízkosti iné osoby, najmä deti, alebo zvieratá. Myslite na to, že obsluhujúca osoba stroja alebo používatel’ je zodpovedný za nehody, ktoré sa týkajú iných osôb alebo ich vlastníctva.
- Koste len pri dobrom výhl'ade. Je potrebné držat' tretie strany v dostatočnej vzdialenosti.
• V pripade, že výrobok odovzdávate iným osobám, odovzdajte im aj tento návod na obsluhu.
- Pri kosení vždy noste pevnú, protišmykovú obuv a dl-hé nohavice. Nikdy nekoste bosí alebo napríklad v sandáloch.
- Skontrolujte terén, na ktorom sa bude výrobok používat', a odstráňte všetky predmety, ako napr. kamene, hračky, vetvy a drôty atd', ktoré by sa mohli zachytit' a vymrštit'.
- Vypnite motor, počkajte, kým sa zastaví, a odpojte konektor zapalovacej sviečky, ak
- výrobok opustíte.
– odstraňujete zablokovania alebo upchatia.
- bol výrobok v kontakte s cudzími predmetmi.
– sa na výrobku vyskytujú poruchy a nezvyčajné vibrácie.
! VAROVANIE
Palivo je značne horl'avé:
- Palivo uchovávajte iba v nádobách na to určených (kanistre).
- Tankujte iba vonku a počas plnenia nefajčite.
- Palivo je potrebné naplnit' pred spustením motora. Počas chodu motora alebo hned' po vypnutí výrobku sa nesmie otvárat' uzáver palivovej nádrže ani doplňat' palivo.
- Ak palivo pretieklo, nesmie sa vykonat' pokus o naštartovanie motora. Výrobok je namiesto toho potrebné odstránit' z plochy znečistenej palivom. Je potrebné zabrániť akémukoľvek pokusu o naštartovanie, kým sa výpary paliva nevyparia.
- Palivová nádrž a ostatné uzávery nádrže je pri poškodení potrebné vymenit' z bezpečnostných dôvodov.
- Palivo nikdy neskladujte v blízkosti zdroja iskier. Vždy používajte otestovaný kanister. Zabráňte prístupu detí k palivu.
• Vymeňte chybné tlmiče hluku.
- Pred použitím je vždy potrebné vizuálne skontrolovať, či nie sú opotrebované alebo poškodené nôž a upevňovacie čapy. Aby sa predišlo nevyváženosti, opotrebované alebo poškodené nože a upevňovacie čapy sa musia vymieňat' naraz ako súpravy.
- Pripojovacia zástrčka elektrického náradia musí pasovat' do zásuvky. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými náradiami. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
- Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
- Chráněte elektrické náradia pred dažd'om alebo vlhkost'ou. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
! VAROVANIE
Dodržiavajte bezpečnostné upozornenia a pokyny pre nabíjanie a správne používanie uvedené v návode na obsluhu vášho akumulátora a nabíjačky. Podrobný popis nabíjania a d'alšie informácie nájdete v tomto samostatnom návode.
Nesprávne použitie akumulátora a nabíjačky môže spôsobit' zásah elektrickým prúdom alebo požiar.
6.3 Manipulácia
Manipulácia:
- Dohliadnite na to, aby boli všetky matice, čapy a skrutky dôkladne utiahnuté a aby bol výrobok zachovaný v bezpečnom pracovnom stave.
- Nikdy neuschovávajte výrobok s palivom v nádrži v budove, v ktorej môže dôjst' ku kontaktu výparov pali- va s otvoreným ohňom alebo iskrami.
- Pred odstavením výrobku v uzatvorených priestoroch nechajte motor vychladnút.
- Na zabránenie nebezpečenstvu požiaru udržiavajte motor, výfuk a oblast' okolo palivovej nádrže čisté od trávy, lístia alebo unikajúceho maziva (olej).
- Pravidelne kontrolujte zberné zariadenie na trávu ohľadom opotrebovania alebo straty funkčnosti.
- Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.
- Ked' sa musí palivová nádrž vyprázdnit', malo by sa to vykonať vonku.
- Spal'ovací motor nenechajte bežat' v uzavretých priestoroch, v ktorých sa môže hromadit' nebezpečný oxid uhol'natý.
- Koste len pri dennom svetle alebo dobrom umelom osvetlení.
- Ak je to možné, zabráňte používaniu výrobku na mokrej tráve.
- Používanie výrobku počas búrky je zakázané – nebezpečenstvo zásahu bleskom!
• Vždy dbajte na dobrý postoj na svahoch.
- Ved'te výrobok len krokovým tempom.
- Pri výrobkoch na kolesách platí: Koste priečne voči svahu, nikdy nie nahor alebo nadol. Mimoriadne vel'ký pozor dávajte pri vykonávaní zmien smeru jazdy na svahu.
- Nekoste na príliš strmých svahoch a v blízkosti klesajúcich povrchov, skládok odpadu, jám a hrádzí. Mimoriadne veľký pozor dávajte pri otáčaní alebo prit'ahovaní výrobku k sebe.
VAROVANIE
Pri práci a zmene smeru jazdy na svahoch a úbočiach je potrebná mimoriadna opatrnost'.
– Dbajte na bezpečný postoj.
– Noste obuv s protišmykovou, pril'navou podrážkou a primeraný odev.
– Koste vždy priečne k úbočiu.
– Z bezpečnostných dôvodov sa výrobok nesmie používať na úbočiach so sklonom nad 15 stupňov.
– Bud'te mimoriadne opatrní pri pohybe spät a pri t'ahaní výrobku. Nebezpečenstvo zakopnutia!
- Zastavte nôž, keď je potrebné prevrátiť kosačku na trávu, keď sa pohybujete po iných plochách, ako je tráva, a pri presúvaní kosačky na inú plochu, ktorá sa má pokosit'.
OPATRNE
Kosačka na trávu sa nesmie používať bez toho, aby nebolo pripevnené bud zariadenie na zachytávanie trávy alebo samozatváracie oddel'ujúce ochranné zariadenie pre vyhadzovací otvor.
- Nikdy nepoužívajte kosačku na trávu s poškodenými ochrannými zariadeniami alebo ochrannými mrežami alebo bez zabudovaných ochranných zariadení, napr. nárazové plechy a/alebo zariadenia na zachytávanie trávy.
- Nemeňte regulačné nastavenia motora a nepretáčajte ho.
- Uvoľnite brzdu motora a odpojte všetky rezné nástroje a pohony ešte pred spustením motora.
- Štartujte motor opatrne, podľa pokynov od výrobcu. Dbajte na dostatočný odstup nôh od noža.
- Pri štartovaní motora sa kosačka na trávu nesmie nakláňat, pokial' nie je potrebné kosačku na trávu pri tomto procese nadvihnút'. V takom prípade preklopte kosačku iba natol'ko, nakol'ko je to bezpodmienečne nevyhnutné a zdvíhajte iba stranu, ktorá je odvrátená od obsluhujúcej používateľa.
- Neštartujte motor, ak stojíte pred vyhadzovacím kaná- lom.
- Nikdy nedávajte ruky ani nohy na otáčajúce sa diely alebo pod ne. Vždy sa držte v bezpečnej vzdialenosti od vyhadzovacieho otvoru.
- Nikdy nedvíhajte a neprenášajte kosačku na trávu s bežiacim motorom.
- Zastavte motor a uistite sa, či sa všetky pohyblivé časti zastavili a či je klúč zapalovania, ak je k dispozícii, vytiahnutý:
– Pred uvoľnením blokovaní alebo odstraňovaním upchatí vo vyhadzovacom kanáli.
– Pred kontrolou, čistením alebo prácami na výrobku.
- Ak ste narazili na cudzí predmet. Vyhľadajte poškodenia na výrobku a vykonajte potrebné opravy pred opätovným spustením a dálšími prácami s výrobkom. V prípade, že výrobok začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola.
-
Ked' sa vzdialite od výrobku.
– Pred tankovaním.
-
Pri dobehu motora sa musí zatvorit' škrtiaca klapka. Ak je motor vybavený uzatváracím kohútom benzínu, po použití ho zatvorte.
- Prevádzkovanie výrobku s nadmernou rýchlost'ou môže zvýšit' nebezpečenstvo úrazu.
- Budte opatrní pri nastavovacích prácach na výrobku a zabráňte zachyteniu prstov medzi pohybujúci sa nôž a ostré časti prístroja.
- Bud'te mimoriadne opatrní pri kosení v blízkosti klesajúcich povrchov, skládok odpadu, jám a hrádzí.
- Zabráňte miestam, pri których kolesá nemajú záber alebo je kosenie nebezpečné.
• V blízkosti cesty dávajte pozor na cestnú premávku.
NEBEZPEČENSTVO
Pred cúvaním sa uistite, či sa za vami nenachádzajú malé deti.
- Používatel' musí byt dostatočne zaškolený na používanie, nastavovanie a obsluhu (vrát. zakázaných operácii).
- Pravidelne kontrolujte výrobok a pred každým použitím sa uistite, že všetky spúšťacie aretácie a tlačidlové spínače správne fungujú.
- Dávajte pozor, nesprávna údržba, používanie neschválených náhradných dielov alebo odstránenie či úprava bezpečnostných zariadení môžu viest' ku škodám na výrobku a t'ažkým poraneniam osôb, ktoré s výrobkom pracujú.
- Nezabúdajte, že s bezpečnostnými systémami alebo zariadeniami výrobku sa nesmie manipulovať ani sa nesmú deaktivovať. Nikdy neodoberajte diely, ktoré sú dôležité z hľadiska bezpečnosti.
- Nezabúdajte, že používatel' nesmie ani menit', ani manipulovat' s pevnými nastaveniami regulácie otáčok motora.
- Používajte len tie nože a príslušenstvo odporúčané výrobcom. Používanie iných nástrojov a iného príslušenstva môže pre používateľa znamenať nebezpečenstvo poranenia.
- Výrobok udržiavajte vždy v dobrom prevádzkovom stave.
- Na zníženie hluku a vibrácií je potrebné urobit' dostatočné prestávky.
6.4 Zvyškové nebezpečenstvo a ochranné opatrenia
Nedbalé používanie osobných ochranných prostriedkov (OOP)
Nedbalé používanie alebo nepoužívanie osobných ochranných prostriedkov môže viest' k závažným poraneniam.
- Noste predpísané ochranné prostriedky.
L'udské správanie, chybné správanie
- Pri všetkých prácach musíte byt' plne koncentrovaní.
Dlhšia práca s výrobkom bez ochrany môže viest' k poškodeniam sluchu.
• V každom prípade noste ochranu sluchu.
Správanie sa v prípade núdze
Pri prípadnom výskyte úrazu vykonajte potrebné opatrenia prvej pomoci a okamžite privolajte kvalifikovanú lekársku pomoc.
Zvyškové riziká
Výrobok je skonštruovaný podľa aktuálneho stavu techniky a uznávaných bezpečnostno-technických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.
- Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
- Zvyškové riziká je možné minimalizovať, ak sa spolu dodržiavaju „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.
- Zamedzte neúmyselnému uvedeniu výrobku do prevádzky.
- Nikdy nevkladajte ruky do pracovnej oblasti, ked' je výrobok v prevádzke.
- Neúmyselné uvedenie výrobku do prevádzky.
- Dodržiavajte zadané údržbové a bezpečnostné upozornenia návodu na obsluhu.
VAROVANIE
Pri dlhších prácach môže z dôvodu vibrácií dôjst' v ru-
kách obsluhujúcej osoby k poruchám prekrvenia (syndróm bielych prstov).
Syndróm bielych prstov je cievne ochorenie, pri ktorom sa v záchvatoch krčovito st'ahujú cievy na prstoch na rukách a nohách. Postihnuté oblasti už nie sú dostatočne zásobované krvou a preto sa zdajú extrémne bledé. Časté používanie vibrujúcich výrobkov môže u osôb, ktorých prekrvenie je narušené (napr. fajčiari, diabetici), vyvolat' nervové poškodenia.
Technické zmeny vyhradené!
Hluk a vibrácie
VAROVANIE
Hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja prekročí 85 dB, noste vy aj všetky osoby, ktoré sa nachádzajú v jeho blízkosti, vhodnú ochranu sluchu.
Hodnoty hluku
V prípade potreby dodržiavajte čas odpočinku a obmedzte pracovný čas na to, čo je potrebné.
Parametre vibrácií (vibrácia ruka-rameno)
| Vibrácia ahv | 5,7 m/s2 |
| Neistota merania Kh | 2,3 m/s2 |
Vznik hluku a vibrácií obmedzte na minimum!
- Používajte iba bezchybné výrobky.
• Výrobok pravidelne čistite a vykonávajte jeho údržbu.
- Svoj spôsob práce prispôsobte výrobku.
• Výrobok nepret'ažujte.
- V prípade potreby nechajte výrobok prekontrolovať.
- Ak sa výrobok nepoužíva, vypnite ho.
- Noste rukavice.
V záujme zníženia nebezpečenstiev dbajte na nasledujúce upozornenia:
- V chladnom počasí udržiavajte svoje telo a najmä ruky v teple.
- Pravidelne si robte prestávky a pohybujte pritom rukami, aby ste podporili ich prekrvenie.
- Pravidelnou údržbou a pevnými dielmi na výrobku sa postarajte o čo najmenšie vibrácie výrobku.
8 Vybalenie
VAROVANIE
Výrobok a baliace materiály nie sú hračky pre deti!
Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!
- Otvorte balenie a opatrne vyberte výrobok.
- Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
- Skontrolujte, či je rozsah dodávky kompletný.
- Skontrolujte výrobok a diely príslušenstva, či nedošlo k škodám pri preprave. Prípadné škody okamžite nahláste dopravnej spoločnosti, ktorá výrobok dodala. Neskoršie reklamácie nebudú uznané.
- Obal podl'a možnosti uschovajte až do uplynutia záručnej doby.
- Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.
- Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
- Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby výrobku.
9 Montáž
OPATRNE
Nebezpečenstvo poranenia v dôsledku otáčania noža
Na výrobku pracujte len vtedy, ked' je nôž vypnutý a za-
stavený!
POZOR
Pri montáži posuvných strmeňov dbajte na to, aby nebolo stlačené tiahlo akcelerátora.
Umiestnite výrobok na rovnú, priamu plochu.
Potrebné náradie:
- krížový skrutkovač*,
* = nie nevyhnutne obsiahnuté v rozsahu dodávky!
9.1 Montáž dolného posuvného strmeňa (4) (obr. 3)
- Demontujte konštrukčný diel pozostávajúci zo skrutky (4d), dištančného držiaka (4b) a plastovej hviezdicovej matice (4a).
- Nasuňte vedenie (4c) na čap na dolnom posuvnom strmeni (4).
- Nasadte dolný posuvný strmeň (4) na vedenia (4c). Dbajte na to, aby bol dolný posuvný strmeň (4) uložený v čape a aby sa upevňovacie otvory zhodovali.
- Namontujte po jednu skrutku (4d) cez upevňovacie otvory dolného posuvného strmeňa (4).
- Umiestnite jeden dištančný držiak (4b) na každú skrutku mm (4d) a zaistite ich plastovou hviezdicovou maticou (4a).
9.2 Montáž horného posuvného strmeňa (1) (obr. 4)
- Zarovnajte horný posuvný strmeň (1) s príslušnými bodmi upevnenia spodného posuvného strmeňa (4).
- Nasadte po jednu podložku (1d) na rýchloupínaciu páku (1c) a namontujte ich cez upevňovacie otvory horného a dolného posuvného strmeňa (1/ 4).
- Na každú rýchloupínaciu páku (1c) umiestnite podložku (1e).
- Rýchloupínaciu páku (1c) zaistite plastovou hviezdicovou maticou (1f).
Dbajte pritom na to, aby tiahlo akcelerátora a bovden, ktoré budú neskôr pripojené pomocou káblovej príchytky (4e), neboli v ceste.
- Vytlačte pravú stranu páky motorovej brzdy (2) z plastového uchytenia na hornom posuvnom strmeni (1).
- Posuňte páku motorovej brzdy (2) dopredu, aby ste ju vyvesili z plastového uchytenia.
- Nasadte jednotku elektrického štartéra (3) na horný posuvný strmeň (1).
- Elektrický štartér (3) zaistite pomocou skrutiek (3b). Dbajte pritom na to, aby tiahlo akcelerátora (2a) a bovden (1b), ktoré budú neskôr pripojené pomocou káblovej príchytky (4e), neboli v ceste.
- Pevne utiahnite skrutky (3b) pomocou križového skrutkovača.
- Potiahnite tiahlo akcelerátora (2a) cez jednotku elektrického štartéra (3), ako je to zobrazené na obr. 6.
- Vložte tiahlo akcelerátora (2a) do páky motorovej brzdy (2) a pravú stranu páky motorovej brzdy (2) zatlačte spät do plastového uchytenia na hornom posuvnom strmeni (1).
- Upevnite tiahlo akcelerátora (2a) a bovden (1b) pomo-cou priloženej káblovej príchytky (4e) na dolný posuv-ný strmeň (4).
- Zaveste rukováť štartéra s lankovým tiahlom (17) do lanového háku (17a).
Na tento účel prípadne uvoľnite krídlovú maticu (17b).
10 Pred uvedením do prevádzky
POZOR
Pred uvedením do prevádzky je nevyhnutné výrobok úplne zmontovat'!
VAROVANIE
Ohrozenie zdravia!
Vdýchnutie výparov paliva/mazacieho oleja a spalín môže viest' k t'ažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti.
Ak sa výrobok prevádzkuje bez motorového a prevodového oleja alebo je ho príliš málo, môže to viest' k poškodeniam motora.
Vypustený olej môže trvalo znečistit' životné prostredie. Kvapalina je vysoko toxická a môže viest' k znečisteniu vody.
– Olej napíňajte/vyprázdňujte len na rovných a pevných povrchoch.
– Použite plniace hrdlo alebo lievik.
– Zachyt'te vypustený olej do vhodnej nádoby.
- Okamžite a dôkladne utrite rozliaty olej a zlikvidujte handru podl'a miestnych predpisov.
– Zlikvidujte olej podľa miestnych predpisov.
POZOR
Ak sa použijú nesprávne skladované alebo nevypustené palivá, karburátor sa môže upchat' alebo môže dôjst' k narušeniu prevádzky motora.
– Nepotrebné palivo nalejte do vzduchotesnej nádoby a uskladnite ju v tmavej, chladnej miestnosti.
POZOR
Určité množstvo hluku spôsobené týmto výrobkom je neodvratné. Vykonávajte hlučnú prácu v schválených a na to určených časoch. V prípade potreby dodržiavajte čas odpočinku a obmedzte pracovný čas na to, čo je potrebné.
Na vašu osobnú ochranu a ochranu osób v blízkosti sa musí používat' vhodná ochrana sluchu.
Umiestnite výrobok na rovnú, priamu plochu.
Potrebné náradie:
- odmerka 1 liter (odolná voči oleju/benzínu)*,
- lievik*,
- Utierka/handrička*
* = nie nevyhnutne obsiahnuté v rozsahu dodávky!
10.1 Naplnenie motorového oleja (obr. 10)
POZOR
Výrobok sa dodáva bez motorového oleja.
Pred uvedením do prevádzky preto bezpodmienečne naplňte olej. Používajte univerzálny olej (SAE 10W-30 alebo SAE 10W-40).
Pred každým uvedením do prevádzky pravidelne kontrolujte hladinu oleja. Príliš nízka hladina oleja môže poškodit motor.
- Vyskrutkujte mierku oleja (11) otáčaním dol'ava.
- Naplňte nádrž pomocou lievika motorovým olejom. Dbajte na max. objem náplne (pozri Technické údaje). Opatrne naplňte olej po dolnú hranu plniaceho hrdla.
- Utrite mierku oleja (11) čistou handrou neuvolňujúcou vlákna.
- Opät' zasuňte mierku oleja (11) bez toho, aby ste mierku oleja (11) opät' zaskrutkovali.
- Vytiahnite mierku oleja (11) a odčítajte hladinu oleja vo vodorovnej polohe.
Hladina oleja sa musí nachádzat' medzi značkami max. a min. mierky oleja (11).
- Ak je hladina oleja príliš nízka, doplňte odporúčané množstvo oleja (pozri Technické údaje).
- Následne mierku oleja (11) opät' zaskrutkujte.
Nebezpečenstvo požiaru a výbuchu!
Palivo sa môže pri plnení vznietit' a prípadne vybuchnút'. To vedie k t'ažkým popáleninám alebo k smrti.
• Vypnite motor a nechajte ho vychladnút.
- Udržiavajte ho v dostatočnej vzdialenosti od tepla, plameňov a iskier.
- Palivo dopíňajte len v exteriéri.
• Noste ochranné rukavice.
- Zabráňte kontaktu s pokožkou a očami.
- Spustite výrobok vo vzdialenosti min. 3 m od miesta plnenia palivom.
- Dbajte na netesnosti. Ak palivo vyteká, nespúšťajte motor.
POZOR
- Vyčistite okolie oblasti plnenia. Znečistenia v palivovej nádrži (5) spôsobujú prevádzkové poruchy.
- Opatrne otvorte veko palivovej nádrže (5a), aby sa mohol odbúrat' prípadný pretlak.
- Naplňte palivovú nádrž (5) palivom pomocou lievika. Dbajte na max. objem náplne (pozri Technické údaje). Opatrne naplňte palivo po dolnú hranu plniaceho hrdla.
- Opät' zatvorte veko palivovej nádrže (5a). Uistite sa, že je veko palivovej nádrže (5a) tesne zatvorené.
- Vyčistite veko palivovej nádrže (5a) a okolitý priestor.
10.3 Stav nabitia akumulátora (20) (obr. 1, 2, 12)
Kosačka na trávu je vybavená elektrickým štartérom (3a). Ako štartovacia batéria slúži lítiovo-iónový akumulátor (20). Použitie akumulátora (20) a nabíjačky (21) je opísané v dodanom návode na použitie.
- Na kontrolu stavu nabitia stlačte tlačidlo na indikáciu stavu nabitia (20b) na akumulátore (20). Indikátor stavu nabitia akumulátora (20b) signalizuje stav nabitia akumulátora (20).
- Akumulátor (20) sa smie nabijať len dodanou nabíjačkou (21). Počas prevádzky kosačky na trávu sa akumulátor (20) nedobíja.
10.4 Nastavenie výšky kosenia (obr. 13)
POZOR
Prestavenie výšky kosenia sa smie vykonávať len pri vypnutom motore a vytiahnutom konektore zapal’ovacej sviečky.
• V hustej a vysokej tráve nastavte najvyšší stupeň kosenia a koste pomalšie. Pri prvom kosení v sezóné by sa mala zvolit vysoká výška kosenia. Nastavte výšku kosenia tak, aby nedošlo k preťaženiu výrobku.
- Vyberte výšku kosenia v závislosti od skutočnej dĺžky trávnika.
- Vykonajte viaceré priechody tak, aby sa zakaždým ubrali maximálne 4 cm trávnika.
- Správna výška kosenia pre
- okrasnú trávu asi 30 mm - 45 mm.
- úžitkový trávnik asi 40 mm - 65 mm.
Nastavenie výšky kosenia sa vykonáva pomocou páky na nastavenie výšky kosenia (14). Je možné nastavit' rôzne výšky kosenia.
10.5 Nasadenie/odobratie akumulátora (20) (obr. 14)
- Na vybratie akumulátora (20) z výrobku stlačte odblokovacie tlačidlo akumulátora (20a) na akumulátore (20) a vytiahnite akumulátor (20).
- Na vloženie akumulátora (20) zasuňte akumulátor (20) pozdíž vodiacej lišty do jednotky elektrického štartéra (3). Akumulátor počutelne zapadne.
10.6 Zariadenie na zastavenie noža (obr. 1, 21)
Pred každým uvedením do prevádzky musíte skontrolovať zariadenie na zastavenie noža. Naštartujte motor podľa opisu v kapitole 11.4.
- Uvol'nite páku motorovej brzdy (2). Motor sa vypne a nôž (18) sa zabrzdí.
- Nôž (18) sa musí zastavit do 7 sekúnd.
11 Prevádzka
Kosačka na trávu je poháňaná výkonným, vzduchom chladeným 4-taktným motorom.
Výrobok môže byť vybavený elektrickým štartérom alebo bez neho a je vybavený 7-násobným nastavením výšky kosenia, zberným košom na trávu a sklopným posuvným strmeňom.
Funkcia ovládacích častí je opísaná v nasledujúcich opisoch.
Kontrola pred obsluhou
- Skontrolujte všetky strany motora, či sa na ňom nena-chádzajú netesné miesta s presakovaním oleja alebo paliva.
- Skontrolujte hladinu motorového oleja.
- Skontrolujte hladinu paliva – palivová nádrž by mala byť naplnená minimálne do polovice.
- Skontrolujte stav vzduchového filtra.
- Skontrolujte stav palivových vedení.
- Uistite sa, že je konektor zapal'ovacej sviečky upevnený na zapal'ovacej sviečke.
- Dávajte pozor na náznaky poškodení.
- Skontrolujte, či sú pripevnené všetky ochranné kryty a dotiahnuté všetky skrutky, matice a čapy.
11.1 Kosenie so zberným košom na trávu
POZOR
Výrobok nepoužívajte bez úplne nasadeného zberného koša na trávu ani bez mulčovacej násady.
POZOR
Zberný kôš na trávu vyberajte alebo nasadzujte len vtedy, ked' je motor vypnutý a nôž stojí.
11.1.1 Vloženie zberného koša na trávu (16) (obr. 15)
- Zdvihnite zadnú vyhadzovaciu klapku (15).
- Zberný kôš na trávu (16) uchopte za nosnú rukovát.
- Zaveste zberný kôš na trávu (16) do určeného uchytenia zberného koša na trávu na zadnej strane výrobku.
- Odložte zadnú vyhadzovaciu klapku (15), ktorá drží zberný kôš na trávu (16) v správnej polohe.
11.1.2 Vyprázdnenie zberného koša na trávu (16) (obr. 1, 15)
! VAROVANIE
Ak počas kosenia zostanú ležat' zvyšky trávy, musí sa zberný kôš na trávu vyprázdnit'.
- Ak chcete vybrat' zberný kôš na trávu (16), zdvihnite zadnú vyhadzovaciu klapku (15).
- Zberný kôš na trávu (16) vytiahnite za nosnú rukovát.
Pri zvesení zberného koša na trávu (16) sa zatvorí vy-hadzovacia klapka (15) podľa bezpečnostného predpi-su a uzatvorí zadný vyhadzovací otvor.
Ak pri tom ostávajú zaseknuté zvyšky trávy v otvore, je potrebné za účelom l'ahkého spustenia motora odtiahnuť kosačku na trávu dozadu o cca 1 m.
POZOR
Zvyšky reziva v telese kosačky a na pracovnom nástroji neodstraňujte rukou alebo nohami, ale použite vhodné pomôcky, napr. kefu alebo metličku.
Na zaručenie dobrého zberu sa musí po použití vyčistiť zberný kôš na trávu (16) a obzvlášť vzduchový filter (6a).
11.2 Kosenie s mulčovacou násadou
Pri mulčovaní sa rezivo v pripojenom telese kosačky rozdrví a opät' rozdelí po trávniku. Zbieranie trávy a likvidácia nie je potrebná. Jemné zelené rezivo padá ako prirodzené hnojivo spät' do mačiny, prináša do trávnika vlhkost' a zásobuje ho dôležitými živinami.
POZOR
- Zdvihnite zadnú vyhadzovaciu klapku (15).
- Vyberte von zberný kôš na trávu (16) (ak je nasadený) za nosnú rukovát'.
- Zdvihnite vyhadzovaciu klapku (15) a nasad'te mulčovaciu násadu (15a).
- Nastavte výšku kosenia (pozri 10.4).
Tipy na mulčovacie kosenie:
11.3 Kosenie s bočným vyhadzovaním
S bočným vyhadzovaním (12a) dokážete pokosit' aj vysokú a divú trávu, ktorá sa kosí len zriedkavo.
11.3.1 Nasadenie bočného vyhadzovania (12a) (obr. 17)
- Najskôr odstráňte zberný kôš na trávu (16) a nasadťe mulčovaciu násadu (15a) (pozri 11.2).
- Stlačte blokovanie bočnej vyhadzovacej klapky (12), vyklopte ju nahor a pevne ju držte.
- Nasadte bočné vyhadzovanie (12a).
- Pomaly zatvorte bočnú vyhadzovaciu klapku (12). Bočná vyhadzovacia klapka (12) zaistuje bočné vyhadzovanie (12a) proti vypadnutiu.
11.3.2 Odstránenie bočného vyhadzovania (12a) (obr. 17)
- Stlačte blokovanie bočnej vyhadzovacej klapky (12), vyklopte ju nahor a pevne ju držte.
- Odstráňte bočné vyhadzovanie (12a) a zatvorte bočnú vyhadzovaciu klapku (12).
11.4 Naštartovanie motora
UPOZORNENIE
Nôž rotuje, keď naštartuje motor.
Neštartujte výrobok, keď vyhadzovací kanál nezakrýva jeden z nasledujúcich dielov:
• Zberný kôš na trávu
- Mulčovacia násada
11.4.1 Naštartovanie motora s elektrickým štartovaním (obr. 1, 2, 18)
- Skontrolujte stav nabitia akumulátora (20) (pozri 10.3) a prípadne ho nabite.
- Pred naštartovaním skontrolujte hladinu paliva a motorového oleja (pozri odseky 10.1 a 10.2). Uistite sa, že je konektor zapal'ovacej sviečky (9) pripojený k zapal'ovacej sviečke (9a).
- Zasuňte nabitý akumulátor (20) pozdlž vodiacej lišty do výrobku. Akumulátor (20) počutelné zapadne.
- Stojte za kosačkou na trávu.
- Potlačte páku motorovej brzdy (2) k riadiacemu mechanizmu a držte ju.
- Stlačte elektrický štartér (3a) na jednotke elektrického štartéra (3) a držte ho.
- Motor sa naštartuje.
- Po spustení výrobku môžete elektrický štartér (3a) opät' pustit'.
11.4.2 Naštartovanie motora bez elektrického štartovania (obr. 1, 19)
- Pred naštartovaním skontrolujte hladinu paliva a motorového oleja (pozri odseky 10.1 a 10.2). Uistite sa, že je konektor zapal'ovacej sviečky (9) pripojený k zapal'ovacej sviečke (9a).
- Stojte za kosačkou na trávu. Jednou rukou zatlačte páku motorovej brzdy (2) smerom k riadiacemu mechanizmu, druhá ruka by mala byt' na štartéri s lankovým tiahlom (17).
- Motor naštartujte štartérom s lankovým tiahlom (17). Za týmto účelom vytiahnite rukováť približne o 10 – 15 cm (kým nepocítite odpor). Potom prudko potiahnite. Ak by sa motor nenaštartoval, ešte raz potiahnite štartér s lankovým tiahlom (17).
- V dôsledku ochrannej vrstvy na motore môže dôjst' k miernemu dymeniu, ak používate výrobok po prvýkrát. To je bežný postup.
POZOR
– Nenechajte štartér s lankovým tiahlom rýchlo sa vrátit' spät'. Môže to viest' k poškodeniam.
– Pri chladnom počasí môže byt' potrebné zopakovať štartovanie viackrát.
11.5 Vypnutie motora
VAROVANIE
Nebezpečenstvo poranenia!
Po vypnutí motora dobieha nôž ešte niekol'ko sekúnd. Ak sa dotknete rotujúcich dielov, môžu byt' dôsledkom rezné poranenia prstov.
– Počkajte, kým sa nôž zastaví.
– Nebrzdite nôž rukou.
– Noste ochranné rukavice.
– Vytiahnite konektor zapal'ovacej sviečky zo zapal'ovacej sviečky, aby ste zabránili neúmyselnému naštartovaniu motora, keď výrobok odstavíte alebo zaparkujete.
– Udržiavajte nôž v dostatočnej vzdialenosti od vašich nôh.
- Ak chcete vypnút motor, najskôr pustite oblúk pohonu pojazdu (1a) a následne páku motorovej brzdy (2). Počkajte, kým sa nôž (18) nezastaví.
- Odoberte akumulátor (20) (pozri odsek 10.5).
11.6 Jazdná prevádzka (obr. 1)
Kosačka na trávu je vybavená pohonom zadných kolies.
11.6.1 Zapnutie pohonu pojazdu
- Naštartujte kosačku na trávu (pozri 11.4).
- Potiahnite a podržte oblúk pohonu pojazdu (1a) k riadiacemu mechanizmu.
- Pohon pojazdu sa zapne (hnacie koleso (13) sa pohy-buje) a kosačka na trávu sa pohne dopredu.
POZOR
Predchádzajte škodám na výrobku! Predchádzajte škodám na výrobku! Oblúk pohonu pojazdu vždy stlačte úplne (až na doraz), aby ste predišli následným škodám na prevodovke.
11.6.2 Vypnutie pohonu pojazdu (1a)
- Pustite oblúk pohonu pojazdu (1a). Pohon pojazdu (1a) sa vypne a kosačka na trávu zostane stát'.
- Motor beží d'alej.
12 Pracovné pokyny
- Koste len s ostrým, bezchybným nožom, aby sa steblá trávy nerozstrapkali a aby trávnik nebol žltý.
- Na dosiahnutie čistého vzhľadu trávnika vedťe kosačku na trávu v pokial' možno rovných dráhach. Tieto dráhy by sa pritom mali vždy prekrývat' o niekol'ko centimetrov, aby nezostali stát' žiadne pásiky.
- Spodnú stranu telesa kosačky na trávu udržiavajte čistú a odstráňte usadeniny trávy. Usadeniny st'ažujú proces štartovania, negatívne ovplyvňujú kvalitu kose-nia a vyhadzovanie trávy.
- Na svahoch sa musí zvolit dráha priečne k úbočiu. Sklzu kosačky je možné zabrániť šikmou polohou smerom nahor.
VAROVANIE
Je potrebné držať tretie strany v dostatočnej vzdiale-
nosti.
12.1 Po kosení
- Pred odstavením kosačky na trávu v uzatvorenom priestore vždy nechajte najskôr motor vychladnúť.
Pred uskladnením odstráňte trávu, lístie, mazivo a olej. Na kosačku na trávu neukladajte žiadne iné predmety.
- Pred opätovným použitím skontrolujte všetky skrutky a matice. Utiahnite voľné skrutky.
- Pred opätovným použitím vyprázdnite zberný kôš na trávu.
• Dodržiavajte tiež kapitolu „Skladovanie“.
Opravárske a údržbárske práce, ktoré nie sú opísané v tomto návode na obsluhu, nechajte vykonat' v odbornej dielni. Používajte len originálne náhradné diely.
VAROVANIE
Neodborné údržbárske alebo čistiace práce môžu mat' za následok poranenia!
VAROVANIE
Počas čistenia, opráv a údržby sa môže výrobok neočakávane spustit' a spôsobit' tým poranenia a popáleniny.
- Vypnite výrobok.
– Vyberte akumulátor.
– Nechajte výrobok vychladnút'.
– Konektor zapal'ovacej sviečky vytiahnite zo zapal'ovacej sviečky.
VAROVANIE
Pravidelne/denne a pred uvedením do prevádzky vykonávajte vizuálnu a funkčnú kontrolu/údržbu, aby ste sa uistili, že výrobok je v dobrom prevádzkovom stave.
– Nesprávna údržba, používanie nevyhovujúcich náhradných dielov alebo odstránenie či úprava bezpečnostných zariadení môže viest' k vážnym vecný, škodám alebo zraneniu osób.
- Ak používatel' nedokáže tieto práce vykonat' sám, mal by sa obrátit' na špecializovaného predajcu.
13.1 Čistenie
13.1.1 Čistenie kosačky na trávu (obr. 1)
- Čistenie záhradnou hadicou sa odporúča len pri nízkom tlaku. Vysokotlakový čistič nie je vhodný na čistenie výrobku.
- Odpojte zberný kôš na trávu a vykefujte ho metličkou. Teleso kosačky na trávu môžete tiež nahrubo vyčistiť pomocou metly.
- Pri väčšom znečistení môžete výrobok utriet' vlhkou handrou.
POZOR
Kosačka na trávu sa nesmie prevrátiť o viac ako 90 stupňov.
- Najlepšie je vyklopit' kosačku na trávu smerom vzad. Uistite sa, že zapaľovacia sviečka (9a) smeruje nahor. Ak zapaľovacia sviečka (9a) smeruje nadol, môže dôjst' k úniku oleja a k vážnemu poškodeniu motora a karburátora.
- Alternativne môžete vyklopiť výrobok nabok, pričom musíte bezpodmienečne dbať na to, aby sa kryt vzduchového filtra (6) nachádzal na hornej strane.
- Spodnú časť kosačky na trávu vyčistite špachtľou a metličkou. Špachtľa pomáha odstraňovat’ hrubé a väčšie zvyšky rastlín z oblasti noža (18). Čistenie spodnej časti je jednoduchšie a dôkladnejšie bezprostredne po použití. Vtedy sú nečistoty a zvyšky rastlín ešte čerstvé a dajú sa ľahšie uvoľnit’.
- Ak je to potrebné a ak sa nečistoty t'ažko odstraňujú, môžete použit' aj špeciálny čistiaci prostriedok. Nesmú sa používať agresívne čistiace prostriedky, ako napríklad prístroje na odstraňovanie nečistôt za studena alebo technický benzín.
- Skontrolujte, či je vyhadzovanie trávy bez zvyškov a v prípade potreby odstráňte zvyšky trávy.
13.1.2 Čistenie kosačky na trávu cez vodovodnú prípojku (7) (obr. 1, 20)
UPOZORNENIE
Na zapal'ovaciu sviečku opät' nasuňte konektor zapal'ovacej sviečky.
- Najskôr odoberte mulčovaciu násadu (15a) alebo zberný kôš na trávu (16).
- Na čistenie pripojte záhradnú hadicu k vodovodnej prípojke (7) cez vstavanú zásuvnú spojku.
- Zapnite vodu a naštartujte kosačku na trávu (pozri 11.4).
- Voda sa rozvíri prostredníctvom rotujúceho noža (18).
- Po niekol'kých minútach je kosačka na trávu zbavená všetkých pril'navých nečistôt a zvyškov trávy.
- Potom nechajte kosačku na trávu bežat' krátky čas bez vody, aby sa odstránila väčšina vlhkosti vzdu-chom cirkulujúcim cez nôž (18).
13.1.3 Čistenie klinového remeňa (18d) (obr. 21)
- Sklopte kosačku na trávu dozadu.
- Po každom použití vyčistite klinový remeň (18d) metličkou alebo stlačeným vzduchom.
13.2 Údržba
- Pravidelná, dôsledná údržba je potrebná, aby ste za-
ručili nemennú bezpečnostnú úroveň a výkon výrob-
ku.
- Dohliadnite na to, aby boli všetky matice, čapy a skrutky dôkladne utiahnuté a aby bol výrobok v bezpečnom pracovnom stave.
- Pravidelne kontrolujte zberný kôš na trávu ohľadom opotrebovania alebo straty funkčnosti.
- Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.
- Skontrolujte bezpečné pripevnenie predných a zadných kolies.
- Na zaistenie l'ahkosti chodu kolies odporúčame vyčistit' osi a náboje kolies aspoň raz za sezónu.
- Práce, ktoré nie sú opísané v tomto návode na obsluhu, by sa mali vykonávat len v autorizovanej odbornej dielni.
- Umiestnite výrobok na rovnú, priamu plochu.
Potrebné náradie:
- Montážny klúč*
- odsávacie čerpadlo paliva*,
- Utierka/handrička*
- Vidlicový klúč/nástrčkový klúč vel'. 17 mm*
- Vidlicový klúč/nástrčkový klúč vel'. 10 mm*
- Olejové čerpadlo*
- zberná olejová vaňa plochá (na výmenu oleja)*,
• Zberná nádoba*
- Kefa s medenými štetinami*
* = nie nevyhnutne obsiahnuté v rozsahu dodávky!
13.2.1 Výmena noža (18) (obr. 1, 22)
VAROVANIE
Pri prácach s poškodeným nožom vzniká nebezpečenstvo poranenia.
– Noste ochranné rukavice!
– Z bezpečnostných dôvodov nechajte nôž ostrit' a vyvažovať len autorizovanou odbornou dielňou. Na dosiahnutie optimálneho pracovného výsledku odporúčame nechat' raz ročne skontrolovať nôž.
– Pri výmene noža sa smú používať len originálne náhradné diely.
-
Pred demontážou čepele vyprázdnite palivovú nádrž (5) pomocou pumpy na odsávanie paliva. Nikdy nena- kláňajte kosačku na trávu do strany alebo dopredu s naplnenou palivovou alebo olejovou nádržou! Tým dôjde k poškodeniu motora a zániku záruky.
-
Pevne držte nôž (18) rukou.
-
Vyskrutkujte nožovú skrutku (18a) proti smeru hodinových ručičiek pomocou vidlicového klůča vel. 17 z vretena motora (18c). Odstráňte podložku (18b).
-
Nový nôž (18) namontujte v opačnom poradí. Správne upevnite nožovú skrutku (18a). Uistite sa, že je nôž (18) správne umiestnený a v jednej rovine s vretenom motora (18c).
-
Uťahovací moment nožovej skrutky (18a) je 45 Nm. Pri výmene noža (18) vymeňte aj nožovú skrutku (18a).
- Skontrolujte, či nôž (18) nie je poškodený.
- Poškodené alebo ohnuté nože (18) sa musia vymenit'.
- Nikdy ohnutý nôž (18) znovu nenarovnávajte.
- Nikdy nepracujte s ohnutým alebo silno opotrebovaným nožom (18), to zapríčiňuje vibrácie a môže mat za následok dálšie poškodenia kosačky na trávu.
13.2.2 Kontrola hladiny oleja (obr. 10)
VAROVANIE
Ohrozenie zdravia!
Vdýchnutie výparov paliva/mazacieho oleja a spalín môže viest' k t'ažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti.
Ak sa výrobok prevádzkuje bez motorového a prevodového oleja alebo je ho príliš málo, môže to viest' k poškodeniam motora.
– Pred uvedením do prevádzky doplňte palivo a olej. Výrobok sa dodáva bez motorového a prevodového oleja.
- Používajte len motorový olej SAE 10W-30 alebo SAE 10W-40.
POZOR
Škody na životnom prostredí!
Vypustený olej môže trvalo znečistit' životné prostredie. Kvapalina je vysoko toxická a môže viest' k znečisteniu vody.
– Olej naplňajte/vyprázdňujte len na rovných a pevných povrchoch.
– Použite plniace hrdlo alebo lievik.
– Zachyt'te vypustený olej do vhodnej nádoby.
- Okamžite a dôkladne utrite rozliaty olej a zlikvidujte handru podl'a miestnych predpisov.
– Zlikvidujte olej podl'a miestnych predpisov.
- Vyskrutkujte mierku oleja (11) otáčaním doľava a utrite ju čistou handrou neuvolňujúcou vlákna.
- Opät' zasuňte mierku oleja (11) a skontrolujte hladinu oleja bez toho, aby ste mierku oleja (11) opät' pevne priskrutkovali.
- Vytiahnite mierku oleja (11) a odčítajte hladinu oleja. Hladina oleja sa musí nachádzat' medzi značkami max. a min. mierky oleja (11).
- Následne mierku oleja (11) opät zaskrutkujte.
13.2.3 Výmena oleja (obr. 10)
Výmena motorového oleja by sa mala vykonávat' ročne pred začatím sezóny pri motore zohriatom na prevádzkovú teplotu a vypnutom motore.
Používajte len motorový olej (SAE 10W-30/SAE 10W-40).
- Vyskrutkujte mierku oleja (11) otáčaním dol'ava.
- Vysajte motorový olej cez plniace hrdlo pomocou ole- jového čerpadla (s hadicou).
- Doplňte čerstvý motorový olej a skontrolujte hladinu oleja (pozri 10.1).
13.2.4 Vypustenie paliva pomocou pumpy na odsávanie paliva (obr. 23)
- Držte zbernú nádobu pod hadicou pumpy na odsávanie paliva.
- Odskrutkujte a odoberte veko palivovej nádrže (5a).
- Zasuňte hadicu pumpy na odsávanie paliva do palivo-vej nádrže (5) a úplne vypustite palivo pomocou pum-py na odsávanie paliva.
- Pevne naskrutkujte spät'veko palivovej nádrže (5a).
- Aby sa zabezpečilo, že v karburátore nezostane žiadne palivo, musí sa zvyšné palivo z karburátora vypustit'. Na tento účel umiestnite zbernú nádobu pod karburátor a otvorte skrutku karburátora (19) pomocou vidlicového klúča vel'. 10.
Nebezpečenstvo požiaru a výbuchu!
Palivo sa môže pri nesprávnom čistení vznietit' a prípadne vybuchnút'. To vedie k t'ažkým popáleninám alebo k smrti.
– Vyčistite vzduchový filter len vyklepaním.
– Nikdy nečistite vzduchový filter benzínom alebo horľavými rozpúšťadlami.
POZOR
Prevádzka motora bez filtračnej vložky alebo s poškodenou filtračnou vložkou môže viest' k poškodeniam motora.
– Nikdy nenechajte bežat' motor bez vložky vzducho- vého filtra alebo s poškodenou vložkou vzduchové- ho filtra. Nečistoty sa tak dostanú do motora, čím môžu vzniknút závažné poškodenia motora.
Znečistené vzduchové filtre (6a) znižujú výkon motora vplyvom príliš malého prívodu vzduchu ku karburátoru. Preto je nevyhnutná pravidelná kontrola.
Vzduchový filter (6a) by sa mal kontrolovať každých 25 prevádzkových hodín a v prípade potreby vymenit'. Vzduchový filter (6a) sa pri veľmi prašnom vzduchu musí kontrolovať častejšie.
- Otvorte svorkový uzáver a odklopte kryt vzduchového filtra (6).
- Odstráňte vzduchový filter (6a).
-
Vyčistite vzduchový filter (6a) len vyklepaním.
-
Vymeňte poškodený vzduchový filter (6a) za nový.
-
Vložte vzduchový filter (6a) a zatvorte kryt vzduchového filtra (6).
Zapaľovaciu sviečku (9a) prvýkrát skontrolujte po 10 prevádzkových hodinách ohľadom znečistenia a prípadne ju vyčistite kefou s medenými štetinami. Údržbu zapaľovacej sviečky (9a) vykonávajte každých 50 prevádzkových hodín.
- Vytiahnite konektor zapal'ovacej sviečky (9) otočným pohybom.
- Zapal'ovaciu sviečku (9a) odstráňte pomocou montážneho klúča.
- Použitím škáromeru nastavte vzdialenost' na 0,75 mm (0,030"). Znovu namontujte zapaľovaciu sviečku (9a) a dbajte na to, aby ste ju nedot'ahovali príliš pevno.
14 Skladovanie a preprava
! VAROVANIE
Nebezpečenstvo poranenia a popálenia!
Výrobok sa môže nečakane spustit' a spôsobit' tak poranenia.
– Pred všetkými čistiacimi a montážnymi prácami vypnite motor.
- Nechajte vychladnút' motor.
– Vytiahnite konektor zapal'ovacej sviečky zo zapal'ovacej sviečky.
– Odoberte akumulátor.
Neskladujte výrobok s naplneným zberným košom na trávu. V horúcom počasí začne tráva pod vplyvom tepla kvasit'. Vzniká nebezpečenstvo požiaru!
Výrobok a jeho príslušenstvo skladujte na tmavom, suchom a mieste bez mrazu, ktoré nie je prístupné deťom.
Optimálna skladovacia teplota je 5 °C až 30 °C.
Uchovávajte výrobok v originálnom balení.
Výrobok zakryte na ochranu pred prachom alebo vlhkostou. Návod na obsluhu uschovajte pri výrobku.
- Nikdy neuschovávajte výrobok s palivom v palivovej nádrži v budove, v ktorej môže dôjst' ku kontaktu výparov paliva s otvoreným ohňom alebo iskrami.
- Pred odstavením výrobku v uzatvorených priestoroch nechajte motor vychladnúť.
• V prípade dlhšieho skladovania vyprázdnite palivovú nádrž pomocou pumpy na odsávanie paliva (nie je v rozsahu dodávky).
- Na zabránenie nebezpečenstvu požiaru udržiavajte motor a oblast' okolo palivovej nádrže čisté od trávy, lístia alebo unikajúceho oleja (mazivo).
14.1.1 Príprava na uskladnenie kosačky na trávu (obr. 1)
! VAROVANIE
Neodstraňujte palivo v uzavretých priestoroch, v blízkosti ohňa alebo pri fajčení. Plynové výpary môžu spôsobit výbuchy alebo požiar.
- Vyprázdnite palivovú nádrž (5) (pozri 13.2.4).
- Vykonajte výmenu oleja (pozri 13.2.3).
- Vytiahnite konektor zapal'ovacej sviečky (9) zo zapa-lovacej sviečky (9a).
Odstráňte zapal'ovaciu sviečku (9a) pomocou montážneho klúča (pozri 13.2.6).
- Do valca nalejte pomocou kanvice na olej cca 0,2 l oleja.
- Potiahnite pomaly štartér s lankovým tiahlom (17) tak, aby olej ochránil valec zvnútra.
- Zapaľovaciu sviečku (9a) zaskrutkujte spät.
- Vyčistite chladiace rebrá valca a teleso (pozri 13.1.1).
- Vyčistite celý výrobok, aby ste ochránili lakovú farbu.
- Výrobok vždy skladujte na dobre vetranom mieste.
Dodržiavajte bezpečnostné upozornenia a pokyny pre nabíjanie a správne používanie uvedené v návode na obsluhu vášho akumulátora (20) a nabíjačky (21) radu 20V IXES. Podrobný popis nabíjania a d'alšie informácie nájdete v tomto samostatnom návode na obsluhu.
14.1.3 Sklopenie horného posuvného strmeňa (1) (obr. 1)
! VAROVANIE
Nebezpečenstvo zaseknutia!
Držte posuvný strmeň vždy jednou rukou v najvyššom mieste.
– Nikdy nevkladajte prsty medzi horný a dolný posuvný strmeň.
Horný posuvný strmeň (1) sa dá z dôvodu úspory miesta zložit.
- Vytiahnite zberný kôš na trávu (16).
- Zveste štartér s lankovým tiahlom (17) z lanového háku (17a).
- Otvorte rýchloupínaciu páku (1c) na dolnom posuvnom strmeni (4).
- Otočte rýchloupínaciu páku (1c) priečne k posuvnému strmeňu. Za týmto účelom musíte rýchloupínaciu páku (1c) zľahka odtiahnut od dolného posuvného strmeňa (4).
- Sklopte horný posuvný strmeň (4) nadol. Káble sa pritom nesmú stlačit'.
15 Oprava a objednávanie náhradných dielov
Po oprave alebo údržbe sa uistite, že sú namontované všetky bezpečnostné diely a v bezchybnom stave. Diely, ktoré môžu spôsobovat' nebezpečenstvá, uchovávajte mimo dosahu iných osôb a detí.
POZOR
Podľa zákona o zodpovednosti za chyby výrobkov neručíme za chyby, ktoré boli spôsobené neodbornými opravami alebo nepoužívaním originálnych náhradných dielov.
Poverte zákaznícky servis alebo autorizovaného odborníka. To isté platí aj pre diely príslušenstva.
Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.
Prípojky a opravy
Prípojky a opravy elektrického vybavenia smie vykonávať iba kvalifikovaný elektrikár.
15.1 Objednávanie náhradných dielov
Pri objednávaní náhradných dielov je potrebné uviest' nasledovné údaje:
Náhradné diely/príslušenstvo
Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.
Diely podliehajúce opotrebovaniu*: zapaľovacia sviečka, vzduchový filter, nôž, klinový remeň.
16 Likvidácia a recyklácia
Upozornenia k baleniu
Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.
Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezt' na triedený zber, resp. likvidáciu!
- Staré batérie, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
- Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
- Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt zlikvidované!
- Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat s domovým odpadom.
-
Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:
-
Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).
– Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat spät alebo ich dobrovoľne ponúknut.
– Až tri staré elektrické zariadenia jedného typu s maximálnou dížkou hrany 25 centimetrov môžete bezplatne odovzdať bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.
– Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.
• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečit bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.
- Tieto vyhlásenia sa vzťahujú iba na zariadenia inštalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu odpadu z elektrických a elektronických zariadení platit' odlišné predpisy.
Pokyny k lítiovo-iónovým batériám
Demontujte batérie pred likvidáciou prístroja!
- Batériu nevyhadzujte do domového odpadu, nehádžte do ohňa (nebezpečenstvo výbuchu) ani do vody. Poškodené batérie môžu poškodiť životné prostredie a vaše zdravie, ak z nich uniknú toxické výpary alebo kvapaliny.
- Chybné alebo vybité batérie sa musia recyklovať podla nariadenia (EÚ) 2023/1542.
- Odovzdajte batériu a nabíjačku v recyklačnom stredisku. Použité plastové a kovové diely sa môžu roztriedit podľa druhu a tak dopravit na recykláciu.
- Zlikvidujte batérie vo vybitom stave. Odporúčame zakryť póly lepiacou páskou na ochranu pred skratom. Batériu neotvárajte.
- Zlikvidujte batérie podľa miestnych predpisov. Odovzdajte batérie v zbernom stredisku pre batérie na konci životnosti, kde sa dopravia na ekologickú recykláciu. Informujte sa o tom v miestnej spoločnosti na likvidáciu odpadu.
O možnostiach likvidácie opotrebovaného prístroja sa informujte na vašej samospráve alebo štátnej správe.
Palivá a oleje
- Palivo a motorový olej nepatria do domového odpadu, ale musia sa zbierat', resp. likvidovat' oddelene!
17 Odstraňovanie porúch
| Porucha Možná príčina Náprava | | |
| Nepokojný chod, silné vibrácie výrobku. | Povolené skrutky. Skontrolujte skrutky. | | |
| Povolené pripevnenie noža. Skontrolujte pripevnenie noža. | | |
| Nevyvážený nôž. Vymeňte nôž. | | |
| Motor nebeží. Nestlačená páka motorovej brzdy. Stlačte páku motorovej brzdy. | | |
| Plynová páka v nesprávnej polohe. Skontrolujte nastavenie. | |
| Chybná zapal’ovacia sviečka. Vymeňte zapal’ovaciu sviečku. | |
| Prázdna palivová nádrž. Naplňte palivo. | |
| Znečistené palivo. Palivovú nádrž vyprázdnite a naplňte čistým palivom. | |
| Chybný motor. | Vyhl’adajte autorizovaný servis. |
| Motor nebeží pokojne. | Vzduchový filter zanesený. | Vyčistite vzduchový filter. | |
| Zapaľovacia sviečka zanesená. | Vyčistite zapal’ovaciu sviečku. | |
| Trávnik je žltý, rez je nepravidelný. | Vzduchový filter zanesený. | Vyčistite vzduchový filter. | |
| Zapaľovacia sviečka zanesená. | Vyčistite zapal’ovaciu sviečku. | |
| Vyhadzovanie trávnika je nečisté. | Príliš malá výška kosenia. | Nastavte výšku kosenia. | |
| Opotrebovaný nôž. | Vymeňte nôž. | |
| Upchatý zberný kôš na trávu. | Vyprázdnite zberný kôš na trávu alebo uvol’nite upchatie. | |
18 EÚ vyhlásenie o zhode
Preklad originálneho vyhlásenia o zhode
Výrobca:
Scheppach GmbH
Na vlastnú zodpovednosť vyhlasujeme, že tu popísaný výrobok je v súlade s platnými smernicami a normami.
Značka:
SCHEPPACH
* Vyššie opísaný predmet vyhlásenia je v súlade s predpismi smernice Európskeho parlamentu a Rady 2011/65/EÚ z 8. júna 2011 o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.
Uplatnené normy:
EN ISO 5395-1:2013/A1:2018;
EN ISO 5395-2:2013/A2:2017; EN 14982:2009
Postupy posudzovania zhody:
2000/14/ES\_2005/88/ES – Príloha: VI
Zaručená
96 dB
hladina akustického výkonu (L _WA ):
Nameraná
94,6 dB
Osoba splnomocnená pre dokumentáciu:
Stefan Hartinger
Günzburger Str. 69
D-89335 Ichenhausen
Zjavné nedostatky treba oznámit' v priebehu 8 dní od prijmu tovaru, v opačnom prípade stráca kupujúci všetky nároky kvôli takýmto nedostatkom. Záruku na naše stroje pri správnom zaobchádzaní poskytujeme na dobu zákonnej záručnej lehoty od odovzdania tým spôsobom, že každú časť stroja, ktorá by sa v priebehu tohto času stala dokázateľne nepoužitel'nou následkom chýb materiálu alebo výrobných chýb, bezplatne vymeníme. Na diely, ktoré sami nevyrábame, poskytujeme záruku iba do takej miery, do akej nám prináležia nároky na záručné plnenie voči subdodávatel'om. Náklady za vloženie nových dielov nesie kupujúci. Nároky na výmenu tovaru a nároky na zníženie ceny a ostatné nároky na odškodnenie sú vylúčené.
Garancia HU
