MANUAL DE UTILIZARE MS15046E SCHEPPACH
RO Cositoare pentru gazon pe benzină |
Traducerea instrucțiunilor de utilizare originale
377
RS Benzinska kosilica | Prevod originalnog uputstva za upotrebu.... 394

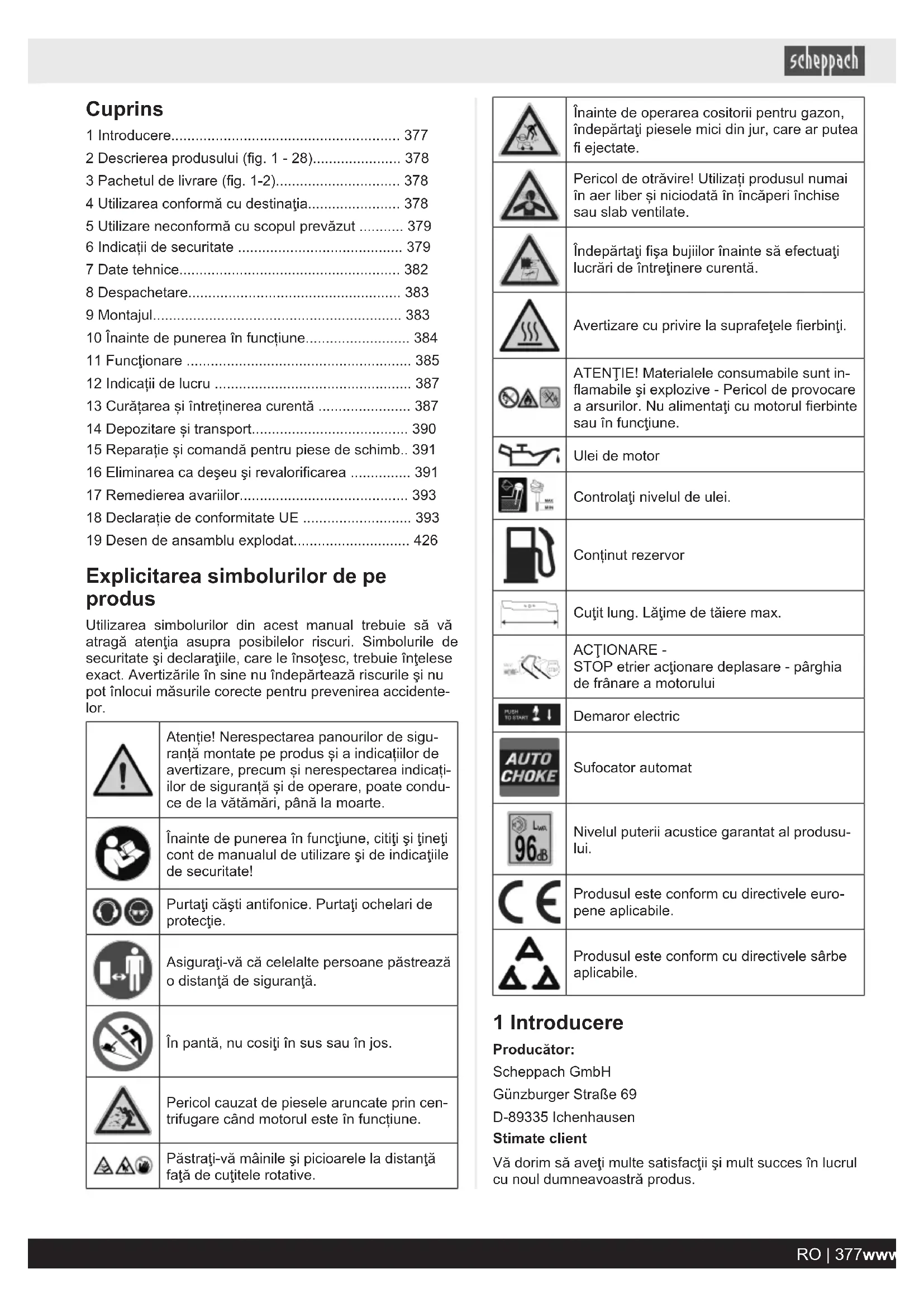

1 Introducere.... 377
2 Descrierea produsului (fig. 1 - 28).... 378
3 Pachetul de livrare (fig. 1-2).... 378
4 Utilizarea conformă cu destinația.... 378
5 Utilizare neconformă cu scopul prevăzut ..... 379
6 Indicatii de securitate 379
7 Date tehnice.... 382
8 Despachetare.... 383
9 Montajul.... 383
10 Înainte de punerea în funcțiune.... 384
11 Functionare 385
12 Indicatii de lucru 387
13 Curățarea și întretinerea curentă 387
14 Depozitare și transport.... 390
15 Reparație și comandă pentru piese de schimb.. 391
16 Eliminarea ca deșeu și revalorificarea ..... 391
17 Remedierea avariilor.... 393
18 Declaratie de conformitate UE 393
19 Desen de ansamblu explodat.... 426
Explicitarea simbolurilor de pe produs
Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.
| Atenție! Nerespectarea panourilor de siguranță montate pe produs și a indicațiilor de avertizare, precum și nerespectarea indicatiilor de siguranță și de operare, poate conduce de la vătămări, până la moarte. |
| Înainte de punerea în funcțiune, citiți și țineți cont de manualul de utilizare și de indicațiile de securitate! |
| Purtați căști antifonice. Purtați ochelari de protecție. |
| Asigurați-vă că celelalte persoane păstrează o distanță de siguranță. |
| În pantă, nu cosiți în sus sau în jos. |
| Pericol cauzat de piesele aruncate prin centrifugare când motorul este în funcțiune. |
| Păstrați-vă mâinile și picioarele la distanță față de cuțitele rotative. |
| Înainte de operarea cositorii pentru gazon, îndepăratați piesele mici din jur, care ar putea fi ejectate. |
| Pericol de otrăvire! Utilizați produsul numai în aer liber și niciodată în încăperi închise sau slab ventilate. |
| Îndepăratați fișa bujiilor înainte să efectuați lucrări de întreținere curentă. |
| Avertizare cu privire la suprafețele fierbinți. |
| ATENTIE! Materialele consumabile sunt inflamabile și explozive - Pericol de provocare a arsurilor. Nu alimentați cu motorul fierbinte sau în funcțiune. |
| Ulei de motor |
| Controlați nivelul de ulei. |
| Conținut rezervor |
| Cuțit lung. Lățime de tăiere max. |
| ACTIONARE - STOP etrier acționare deplasare - pârghia de frânare a motorului |
| Demaror electric |
| Sufocator automat |
| Nivelul puterii acustice garantat al produsu-lui. |
| Produsul este conform cu directivele euro-pene aplicabile. |
 | Produsul este conform cu directivele sârbe aplicabile. |
1 Introducere
Producător:
Scheppach GmbH
Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră produs.
Indicatie:
Conform legii privind garantarea produselor, producătorul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:
- Manevrare improprie
- nerespectare a manualului de exploatare
- Reparații executate de terțe persoane, specialiști neautorizați
- Montare și schimbare a altor piese de schimb decât cele originale
- Utilizare neconformă cu destinația
- leşire din funcțiune a instalatiei electrice în caz de ne-respectare a prescripțiilor electrice și dispozitiilor.
Acordati atenție:
Manualul de utilizare face parte integrantă din acest produs.
Acesta conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu produsul și cum să evitați pericolele, să economisiți costuri de reparație, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului. Suplimentar față de dispozițiile de securitate din acest manual de utilizare trebuie să respectați neapărat prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.
Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți produsul numai așa cum este descris și pentru domeniile de utilizare specificate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.
2 Descrierea produsului (fig. 1 - 28)
- Etrier de împingere superior
1a. Mecanism de deplasare (cadru)
1b. Cablu tip Bowden
1c. Pârghie de tensionare rapidă
1d. Saibă de adaos
1e. Saibă de adaos
1f. Piuliță în formă de stea din plastic
- Pârghia de frânare a motorului
2a. Cablu de acceleratie
- Unitate demaror electric
3a. Demaror electric
3b. Şurub
- Etrier de împingere inferior
4a. Piuliță în formă de stea din plastic
4b. Distantier
4c. Ghidaj
4d. Şurub
4e. Clemă cablu
- Rezervor de combustibil
5a. Capac rezervor
- Capacul filtrului de aer
6a. Filtru de aer
- Racord de apă
- Rotor
- Fişa bujiilor
9a. Bujie
- Țeavă de eșapament
- Jojă de ulei
-
Clapetă de evacuare laterală
12a. Evacuare laterală
-
Roată de actionare
- Reglare înălțime de tăiere
- Clapetă de evacuare
15a. Insertie pentru mulci
- Coş colector de iarbă
- Demaror cu cablu de tractiune
17a. Cârlig pentru cablu
17b. Piuliță-fluture
- Cuțit
18a. Şurub cuşit
18b. Șaibă de adaos
18c. Arbore motor
18d. Curea trapezoidală
- Surub carburator
- Acumulator
20a. Tastă de deblocare
20b. Indicator stare încărcare
- Încărcător accumulator
3 Pachetul de livrare (fig. 1-2)
Poz. Număr Denumire
- 1 x Etrier de împingere superior
1c. 2 x Pârghie de tensionare rapidă
1d. 2 x Saibă de adaos
1e. 2 x Šaibă de adaos
1f. 2 x Piuliță în formă de stea din plastic
- 1 x Etrier de împingere inferior
4a. 2 x Piuliță în formă de stea din plastic
4b. 2 x Distanțier
4c. 2 x Ghidaj
4d. 2 x Şurub
4e. 1 x Clemă cablu
12a. 1 x Evacuare laterală
15a. 1 x Insertie pentru mulci
-
1 x Coş colector de iarbă
-
1 x Acumulator
-
1 x încărcător accumulator
1 x Cositoare pentru gazon pe benzină
2 x Manual de exploatare
(maşină de cosit gazonul, accumulator+în-
cârcător)
Cositoarea pentru gazon pe benzină este destinată uzului personal în grădinile gospodăriilor și cele destinate hobby-urilor. În ceea ce privește cositoarea pentru gazon destinată grădinilor gospodăriilor și celor destinate hobby-urilor, de regulă nu trebuie depășit numărul de 50 de ore de utilizare pe an și trebuie utilizată în principal pentru îngrijirea ierbii sau a suprafetelor de gazon, însă nu pentru facilități publice, parcuri, centre sportive și nici pentru agricultură și silvicultură.
Produsul se va utiliza numai conform destinației. Orice al-tă utilizare în afară de aceasta nu este conformă cu utilizarea prevăzută. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul și nu producătorul.
Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.
Persoanele care operează și întrețin produsul trebuie să fie familiarizate cu acesta și informate cu privire la posibilele pericole.
Modificările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice daune rezultate.
Produsul poate fi utilizat numai cu piese și accesorii originale ale producătorului.
Prescripțiile de securitate, de lucru și de întreținere curen-tă emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.
AVERTIZARE
Pentru siguranța dumneavoastră, vă rugăm să citiți cu atenție acest manual și indicațiile generale de securitate înainte de a pune în funcțiune produsul. Dacă încredințați produsul unor terți, atașați întotdeauna acest manual de exploatare.
Produsul face parte din seria 20V IXES și poate fi utilizat numai cu acumulatori din această serie. Acumulatoarele se vor încărca numai cu încărcătoare pentru această serie. Acordați atenție în acest caz indicațiilor producătorului.
Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială. Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.
AVERTIZARE
Din cauza periclitării corporale a utilizatorului, cositoarea pentru gazon nu poate fi folosità pentru următoarele lucrări (enumerare incompletă):
– pentru tunderea tufișurilor, a gardului viu și a tufelor,
– pentru tăierea plantelor agățătoare,
- pentru îngrijirea gazonului din zonele verzi de pe acoperişuri și din ghivecele de balcon,
– pentru tocarea și mărunțirea crengilor din copaci și garduri vii,
– pentru curățarea trotuarelor (aspirare, suflare),
– pentru nivelarea portiunilor în relief, ca de ex. muşuroaiele de cârtită,
– pentru transportarea materialului tăiat, în afara coşului colector de iarbă prevăzut.
Explicitarea cuvintelor de semnalizare din manualul de utilizare
PERICOL
Cuvânt de semnalizare pentru a indica o situație periculoasă iminentă care, dacă nu este evitată, va avea ca rezultat decesul sau vătămarea gravă.
AVERTIZARE
Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat decesul sau vătămarea gravă.
PRECAUTIE
Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat vătămări minore sau moderate.
ATENTIE
Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea drept rezultat daune materiale la produs sau la proprietate/pose-sie.
6 Indicații de securitate
Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare!
AVERTIZARE
Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice, cu care este prevăzut acest produs.
Nerespectarea următoarelor instrucțiuni poate duce la vătămări grave.
AVERTIZARE
Înainte de a lucra cu produsul, familiarizați-vă cu toate panourile de operare.
- Exersați manevrarea produsului și solicitați explicația funcționării, modului de actiune, tehnicilor de tă-iere și a echipamentului de protectie a persoanelor de la un utilizator experimentat sau un specialist.
- Asigurați-vă că puteți opri imediat produsul în caz de urgență.
- Utilizarea produsului fără o pregătire adecvată poate duce la vătămări grave.
– în cazul unui accident sau al unei defectiuni în timpul funcționării, opriți imediat produsul.
Îngrijiti în mod corespunzător rănile sau consultaț un medic.
Cine nu are permisiunea să folosească produsul:
- Copiii și alte persoane care nu cunosc manualul de utilizare (reglementările locale pot determina vârsta minimă a utilizatorului).
- Persoanele care se află sub influența alcoolului, a drogurilor, a medicamentelor, care sunt obosite sau bolnave.
6.1 Indicații de securitate pentru cositoarea pentru gazon manuală
- Citiți cu atenție manualul de utilizare. Familiarizați-vă cu setările și cu utilizarea corectă a produsului.
- Nu permiteți niciodată copiilor sau altor persoane care nu cunosc manualul de utilizare să utilizeze cositoarea pentru gazon. Reglementările locale pot determina vârsta minimă a utilizatorului.
- Nu cosiți niciodată în timp ce alte persoane, în special copii sau animale, se află în apropiere. Nu uitați că operatorul mașinii sau utilizatorul este responsabil pentru accidentele la adresa altor persoane sau a proprietății acestora.
- Cosiți doar dacă aveți vizibilitate bună. Este necesar să țineți persoanele terțe la distanță.
- În cazul în care predați produsul unei alte persoane, înmânați-i și acest manual de utilizare.
- În timpul cosirii, trebuie să purtați întotdeauna încălțăminte fixă, antiderapantă și pantaloni lungi. Nu cosiți fără încălțăminte sau în sandale.
- Verificați terenul pe care este folosit produsul și înde-păratați toate obiectele, cum ar fi pietre, jucării, bețe și sărme etc. care pot fi prinse și ejectate.
- Opriți motorul, așteptați să se oprească și trageți fișa bujiilor dacă
- părăsiți produsul.
- remediați blocajele sau înfundările.
– Produsul a atins corpuri străine.
- Apar defectiuni și vibrații neobișnuite la produs.
AVERTIZARE
Carburantul este foarte inflamabil:
- Păstrați carburantul numai în recipientele prevăzute în acest sens (canistre).
- Alimentați cu carburant doar în aer liber și nu fumați în timpul alimentării.
- Alimentarea cu carburant se efectuează înainte de pornirea motorului. Nu deschideți bușonul rezervorului și nu adăugați carburant în timp ce motorul este în funcțiune sau imediat după deconectarea produsului.
- Dacă s-a revărsat carburant, nu încercați să porniți motorul. În schimb, produsul trebuie îndepărtat de pe suprafața contaminată cu carburant. Orice încercare de aprindere trebuie evitată până la disiparea vaporilor de carburant.
- Din motive de securitate, rezervorul de carburant și alte bușoane ale rezervoarelor trebuie înlocuite dacă sunt deteriorate.
- Nu păstrați niciodată carburant în apropierea unei surse de scântei. Utilizați întotdeauna un recipient verificat. Țineți copiii departe de carburant.
- Înlocuiti amortizoarele de zgomot defecte.
- Înainte de utilizare, verificați întotdeauna vizual dacă cuțitul și șuruburile de fixare sunt uzate sau deteriorate. Pentru a evita excentricitatea, cuțitele și șuruburile de fixare uzate sau deteriorate trebuie înlocuite numai în seturi.
6.2 Securitatea electrică
- Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protecție. Fișele nemodificate și prizele potrivite diminu-ează riscul unui electroșoc.
- Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.
- Mentineți sculele electrice la distanță de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare.
AVERTIZARE
Acordati atenție indicațiilor de securitate și indicațiilor de încărcare și utilizării corecte care sunt prezentate în manualul de exploatare al acumulatorului și încărcătorului dumneavoastră. O descriere detaliată privind procesul de încărcare și informații suplimentare găsiți în acest manual de operare separat.
Utilizarea incorectă a accumulatorului și încărcătorului poate genera electrocutare sau incendii.
6.3 Manevrarea
Manevrarea:
- Asigurati-vă că toate piulițele, bolțurile și șuruburile sunt bine strânse pentru a vă asigura că produsul este în stare de funcționare sigură.
- Nu păstrați niciodată produsul cu carburant în rezervor în interiorul unei clădiri în care ar vaporii de carburant ar putea intra în contact cu flacără deschisă sau scântei.
- Lăsați motorul să se răcească înainte de a depozita produsul în spații închise.
- Pentru a evita pericolul de incendiu, mențineți motorul, țeava de eșapament și zona din jurul rezervorului de combustibil lipsită de iarbă, frunze sau vaselină scursă (ulei).
- Verificați regulat dispozitivul de colectare a ierbii cu privire la uzură și pierderea gradului de funcționare.
- Din motive de securitate, înlocuiti piesele uzate sau deteriorate.
- Golirea rezervorul de combustibil trebuie efectuată în aer liber.
- Nu puneti în funcțiune motorul cu ardere internă în spații închise, unde se poate acumula monoxid de carbon periculos.
- Cositi numai la lumina zilei sau în condiții bune de iluminare artificială.
- Dacă este posibil, trebuie evitată utilizarea produsului dacă iarba este umedă.
- Utilizarea produsului este interzisă în caz de intempe-
rii - Pericol de trăsnet!
- Aveți grijă să mențineți o poziție corectă în pantă.
- Deplasati produsul numai la pas.
- În cazul produselor pe roți, se aplică următoarele: în pantă, cosiți întotdeauna în plan transversal, niciodată în sus sau în jos. Acordați o atenție deosebită atunci când modificați direcția de deplasare în pantă.
- Nu cosiți pante excesiv de abrupte și gropi de gunoi, şanțuri sau diguri din apropiere. Fiți deosebit de atent la întoarcerea produsului sau când îl manipulați spre dumneavoastră.
AVERTIZARE
O atenție deosebită trebuie acordată la lucru și schimbarea direcției de deplasare pe rampe și pante:
- Totodată, acordați atenție stabilității.
- Purtatii încăltăminte cu talpă antiaderentă și îmbrăcăminte adecvată.
- Întotdeauna cosìți transversal dacă vă aflați în pan-
tă.
- Din motive de siguranță, pantele cu înclinatie de peste 15 de grade nu trebuie să fie scarificate cu produsul.
– Procedați cu deosebit de mare atenție când vă de-plasați înapoi și când trageți produsul. Pericol de împiedicare!
- Opriți cuțitul în cazul în care cositoarea pentru gazon trebuie să fie basculată, în cazul transportării pe alte suprafețe în afară de iarbă și dacă unealta este transportată de la și către suprafața de cosit.
PRECAUTIE
Cositoarea pentru gazon nu trebuie utilizată fără să fie montat dispozitivul de colectare a ierbii complet sau dispozitivul de protecție detașabil cu autoblocare pentru orificiul de evacuare.
- Nu utilizați niciodată cositoarea pentru gazon cu dispozitive de protectie sau grilaje de protectie deteriorate sau fără dispozitive de protectie montate, de exemplu, table deflectoare și/sau dispozitive de colectare a ierbii.
- Nu modificati setările regulatorului motorului și nu-I suprasolicitați.
- Eliberați frâna motorului și decuplați toate uneltele de tăiat și sistemele de acționare, înainte să porniți motorul.
- Porniți motorul cu atenție, conform instrucțiunilor producătorului. Păstrați o distanță suficientă între picioare și cuțit.
- La pornirea motorului, cositoarea pentru gazon nu trebuie să fie basculată, cu excepția cazului în care cositoarea pentru gazon trebuie să fie ridicată în cadrul procedurii. În acest caz, basculați-o doar cât este neapărat necesar și ridicați doar partea de la utilizator.
- Nu porniti motorul dacă staționați în fața canalului de evacuare.
- Nu vă ghidați mâinile sau picioarele la sau sub piesele rotative. Păstrați întotdeauna distanța față de orificiul de evacuare.
- Nu ridicati sau transportați niciodată o cositoare pentru gazon cu motorul pornit.
- Opriti motorul și asigurați-vă că toate piesele mobile sunt oprite și că, dacă există, cheia de contact este scoasă:
- Înainte să eliberați blocajele sau să remediați colmatările din canalul de evacuare.
– Înainte să verificați, curățați sau să efectuați lucrări la produs.
- Dacă a fost atins un corp străin. Verificați dacă există deteriorări la produs și efectuați reparațiile necesare, înainte de a reporni și de a lucra cu produsul. Dacă produsul începe să vibreze neobișnuit de puternic, este necesară o verificare imediată.
– Dacă vă îndepărtați de produs.
- Înainte să alimentați.
- Atunci când motorul se oprește, trebuie închisă clape-ta de accelerație. Dacă motorul dispune de un robinet de închidere a benzinei, acesta trebuie închis după utilizare.
- Operarea produsului cu o viteză excesiv de mare poate crește pericolul de accidente.
- Acordati atenție în timpul lucrărilor de reglare a produsului și evitați prinderea degetelor între cuțitul aflat în mișcare și piesele fixe ale aparatului.
- Acordati atenție în special în timpul cositului pe sol moale, pe gropi de gunoi din şanțuri și diguri din apropiere.
- Evitați locurile în care roțile nu mai pot prinde iarba sau unde cosirea nu este sigură.
- Tineți cont de trafic atunci când utilizați mașina în apropierea unei străzi.
PERICOL
Pericol de împiedicare!
Procedați cu deosebit de mare atenție când vă depla-
sati înapoi și când trageti produsul.
Înainte de deplasarea înapoi, asigurați-vă că în spatele dvs. nu se află copii.
- Utilizatorul trebuie să fie suficient de instruit în utilizarea, setarea și operarea mașinii (inclusiv acționările interzise).
- Verificați regulat produsul și înainte de fiecare exploatare asigurați-vă că toate dispozitivele de blocare a pornirii și butoanele cu apăsare funcționează cores-punzător.
- Aveți în vedere, că la întreținerea curentă neconformă prescripțiilor, la utilizarea pieselor de schimb neconforme sau îndepărtarea sau modificarea dispozitivelor de siguranță se poate ajunge la deteriorări ale produșului și la vătămări grave ale persoanelor care lucrează cu acesta.
- Aveți în vedere faptul că sistemele de siguranță sau dispozitivele produsului nu pot fi manipulate sau dezactivate. Nu îndepărtați niciodată piese care sunt relevante pentru siguranță.
- Aveți în vedere faptul că utilizatorul nu poate modifica sau manipula setările sigilate ale sistemului de reglare a turației motorului.
- Utilizați numai cuțite și accesorii recomandate de producător. Utilizarea altor unelte de lucru și altor accesorii poate constitui pericol de vătămare pentru utilizator.
- Păstrați produsul întotdeauna într-o stare de funcțio-nare bună.
- Este necesar să faceți suficient de multe pauze pentru a reduce nivelul sonor și de vibrații.
6.4 Pericole neclasificate și măsuri de protectie
Neglijarea principiilor ergonomice de bază
Folosirea neglijenta a echipamentului personal de protectie (PSA)
Folosirea neglijentă sau neutilizarea echipamentului personal de protecție pot duce la vătămări grave.
- Purtati echipamentul de protectie prescris.
Comportament uman, comportament greşit
- Fiți întotdeauna pe deplin concentrat la toate lucrările.
Pericol rezidual
- Nu poate fi exclus niciodată
Periclitare datorată zgomotului
Vătămări ale auzului
Lucrul îndelungat fără protectie cu produsul poate duce la vătămări ale auzului.
- Purtatii fără excepție căști antifonice.
Comportamentul în caz de urgentă
În cazul eventualei apariții a unui accident inițiați măsurile de prim ajutor corespunzătoare necesare și solicitați cât mai repede posibil asistență medicală calificată.
Riscuri reziduale
Produsul este construit în conformitate cu tehnologia de ultimă oră și cu normele de siguranță recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.
- În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.
- Riscurile reziduale pot fi minimizate dacă „indicațiile de securitate” și „utilizarea conformă cu destinația”, precum și manualul de utilizare sunt respectate în totalitate.
- Evitați o punere în funcțiune involuntară a produsului.
- Când produsul este în funcțiune, țineți mâinile la distanță de zona de lucru.
- punerea în funcțiune în mod neintenționat a produsului.
- Respectați indicațiile de întreținere curentă și de securitate prevăzute în manualul de utilizare.
AVERTIZARE
În timpul lucrărilor mai lungi, pot apărea tulburări ale circulației la măinile operatorului (sindromul degetelor albe) din cauza vibrațiilor.
Sindromul degetelor albe este o afectiune vasculară, în cazul căreia vasele mici de sânge produc crampe subite la degetele de la mâini și de la picioare. Zonele afectate nu mai sunt aprovizionate suficient cu sânge și arata astfel extrem de palide. Utilizarea frecventă a producelor cu vibrații poate provoca leziuni nervoase la persoanele a căror circulație sanguină este afectată (de exemplu, fumători, diabetici).
Dacă observați afectări neobișnuite, încetați imediat lucrul și consultați un medic.
7 Date tehnice
| Tipul de motor Motor în 4 timpi/răcit cu aer |
| Capacitate cilindrică 150 cm3 |
| Turația de lucru 2800 min | -1 |
| Puterea motorului 2,6 kW/3,5 PS |
| Carburant Benzină normală/fărăplumbMax. 10% bioetanol |
| Conținut rezervor 0,8 l |
| Ulei de motor SAE 10W-30/SAE 10W-40 |
| Conținut rezervor/ulei 0,4 l |
| Reglare înălțime de tăiere 25-75 mm/8 trepte |
| Înălțimi de tăiere | 25 (1) / 35 (2) / 45 (3) / 50(4) / 55 (5) / 65 (6) / 70 (7)75 (8) (+ / - 5) mm |
| Capacitate coș colector deiarbă | 55 l |
| Lățime de tăiere | 46 cm |
| Emisii de CO2 | 1033 g/kWh |
| Masa (cu rezervorul gol șicomplet montat) | 28,5 kg |
Ne rezervăm dreptul asupra modificărilor tehnice!
Zgomot și vibratie
| ⚠ AVERTIZARE |
| Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul generat de mașină depășește 85 dB, vă rugăm ca dvs. și persoanele aflate în apropiere să purtați căști antifonice adecvate. |
Valorile caracteristice de zgomot
| Nivelul presiunii acustice L_pA | 74,6 dB |
| Factor de insecuritate la măsurare K_pA | 1,81 dB |
| Nivel de putere acustică L_wA garantat | 96 dB |
| Nivelul de putere acustică măsurat L_wA | 94,6 dB |
| Imprecizie de măsurare K_wA | 1,81 dB |
Dacă este necesar, respectați perioadele de odihnă și limitați durata de lucru la minimul necesar.
Valori ale vibrațiilor (leagăn mână-braț)
| Vibrația a_hv | 5,7 m/s ^2 |
| Imprecizie de măsurare K_h | 2,3 m/s ^2 |
Limitați zgomotul produs și vibrațiile la minimum!
- Utilizați numai produse ireproșabile.
- Întrețineți și curățați regulat produsul.
- Adaptați modul dumneavoastră de lucru cu produsul.
- Nu suprasolicitați produsul.
- Dacă este cazul, permiteti verificarea produsului.
- Deconectați produsul când nu este folosit.
- Purtați mănuși.
Respectați următoarele indicatii, pentru a reduce pericolele:
- Păstrați-vă corpul și în special mâinile calde în timpul vremii reci.
- Faceți regulat pauze și mișcați-vă mâinile în timpul acestora pentru a stimula circulația.
- Asigurați o vibrație cât mai redusă posibil a produsului prin întreținere curentă regulată și piese fixe pe produs.
8 Despachetare
AVERTIZARE
Produsul și materialele de ambalare nu sunt jucării pentru copii!
Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!
- Deschideti ambalajul și scoateți cu precauție produsul.
- Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
- Verificați dacă pachetul de livrare este complet.
- Verificați dacă produsul și accesoriiile prezintă deteriorări de la transport. Eventualele prejudicii trebuie semnalate companiei de transport, prin care a fost livrat produsul. Reclamațiile ulterioare nu sunt admise.
- Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.
- Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de utilizare.
- În cazul accesoriiilor, precum și a pieselor de uzură și de schimb, utilizați numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.
- În caz de comenzi, indicați numărul articolului, precum și tipul și anul fabricației produsului.
9 Montajul
PRECAUTIE
Pericol de vătămare din cauza cuțitului rotativ. Efectuați lucrări la produs numai cu motorul și cuțitul oprite!
ATENTIE
Aveți grijă să nu fie strivit cablul de accelerație la montarea etrierului de împingere.
Aşezati produsul pe o suprafață plană și nivelată.
Unealtă necesară:
- Șurubelniță în cruce*
* = nu este inclus în mod obligatoriu în pachetul de livrare!
9.1 Montarea etrierului de împingere inferior (4) (fig. 3)
- Demontați componenta din şurubul (4d), distanțierul (4b) și piulița stea din plastic (4a).
- Glisați câte un ghidaj (4c) pe bolțurile de pe etrierul de împingere inferior (4).
- Aşezati etrierul de împingere inferior (4) pe ghidajele (4c).
Asigurati-vă că etrierul de împingere inferior (4) este aşezat în bolț și că orificiile de fixare se potrivesc.
- Montați câte un şurub (4d) prin orificiile de fixare ale etrierului de împingere inferior (4).
- Amplasati un distanțier (4b) pe fiecare șurub (4d) și asigurați-le cu câte o piulită stea din plastic (4a).
9.2 Montarea etrierului de împingere superior (1) (fig. 4)
- Aliniați etrierul de împingere superior (1) în raport cu punctele de fixare corespunzătoare ale etrierului de împingere inferior (4).
- Aşezati câte o şaibă de adaos (1d) pe pârghia de tensionare rapidă (1c) și montați-le prin orificiile de fixare ale etrierului de împingere superior și inferior (1/4).
- Amplasați o șaibă de adaos (1e) pe fiecare pârghie de tensionare rapidă (1c).
- Asigurați pârghia de tensionare rapidă (1c) cu câte o piuliță stea din plastic (1f).
Asigurați-vă în cadrul acestei acțiuni că cablul de ac-
celerație și cablul Bowden, care sunt ulterior fixate cu
o clemă de cablu (4e), nu sunt în cale.
9.3 Montarea unității de pornire electrică (3) (fig. 1, 5-9)
- Apăsați partea dreaptă a pârghiei de frânare a motorului (2) din locașul de plastic de la etrierul de împingere superior (1).
- Miscați spre înainte pârghia de frânare a motorului (2) pentru a o decroșa din locașul de plastic.
- Asezați unitatea de pornire electrică (3) pe etrierul de împingere superior (1).
- Asigurați unitatea de pornire electronică (3) cu ajutorul șuruburilor (3b).
Asigurați-vă în cadrul acestei acțiuni că cablul de ac-
celerație (2a ) și cablul Bowden (1b), care sunt ulterior
fixate cu o clemă de cablu (4e), nu sunt în cale.
- Strângeti ferm şuruburile (3b) cu ajutorul unei şurubelniţe cu capul în cruce.
- Tragetă cablul de acceleratie (2a) prin unitatea de pornire electrică (3), așa cum este reprezentat în fig. 6.
-
Introduceți cablul de acceleratie (2a) în pârghia de frânare a motorului (2) și apăsați partea dreaptă a pârghiei de frânare a motorului (2) din nou în locașul de plastic din etrierul de împingere superior (1).
-
Fixați cablul de accelerație (2a) și cablul Bowden (1b) cu clema de cablu atașată (4e) la etrierul de împingere inferior (4).
- Acroşati mânerul demarorului cu cablu (17) în cârligul de cablu (17a).
Pentru aceasta desfaceți dacă este cazul piulița-fluture (17b).
10 Înainte de punerea în funcțiune
ATENTIE
Este esențial să asamblăți complet produsul înainte de punerea în funcțiune!
AVERTIZARE
Pericol pentru sănătate!
Inhalarea vaporilor de carburant/ulei de lubrifiere și a gazelor evacuate poate provoca daune grave pentru sănătate, pierderea cunoștinței și, în cazuri extreme, moartea.
- Nu inhalați vapori de carburant/ulei de lubrifiere și gaze evacuate.
- Utilizați produsul numai în aer liber.
ATENTIE
Deteriorarea produsului!
Dacă produsul este utilizat fără ulei de motor și de transmisie sau cu prea puțin ulei de motor și de transmisie, acest lucru poate duce la deteriorarea motorului.
- Umpleți cu carburant și ulei înainte de punerea în funcțiune. Produsul este furnizat fără ulei de motor și de transmisie.
ATENTIE
Daune aduse mediului!
Uleiul scurs poate polua permanent mediul înconjurător. Lichidul este foarte toxic și poate duce rapid la poluarea apei.
- Umpleți / goliți uleiul numai pe suprafete plane și fixe.
– Folosiți un ștuț de umplere sau o pâlnie.
- Colectati uleiul scurs într-un recipient adecvat.
- Ştergeti imediat cu grijă uleiul vârsat și aruncați laveta în conformitate cu reglementările locale.
- Eliminați uleiul în conformitate cu reglementările locale.
ATENTIE
În cazul în care se utilizează carburant depozitat incorrect sau nedrenat, carburatorul se poate înfundă sau funcționarea motorului poate fi afectată.
- Puneti carburantul de care nu aveți nevoie într-un recipient ermetic și depozitați-l într-un loc întunecos și răcoros.
ATENTIE
Este inevitabilă o anumită poluare fonică produsă de acest produs. Amânați lucrările zgomotoase la orele aprobate și desemnate. Dacă este necesar, respectați perioadele de o dihnă și limitați durata de lucru la minimul necesar.
Pentru protecția dumneavoastră personală și a persoanelor din apropiere, purtați căști antifonice adecvate.
Aşezati produsul pe o suprafață plană și nivelată.
Unealtă necesară:
- Pahar de măsurare 1 litru (rezistent la ulei/carburant)*
• Pâlnie*
• Lavetă/Cârpă*
* = nu este inclus în mod obligatoriu în pachetul de livrare!
10.1 Încărcarea uleiului de motor (fig. 10)
ATENTIE
Produsul este livrat fără ulei de motor. Prin urmare, este esențial să se umple cu ulei înainte de punerea în funcțiune. Utilizați în acest scop ulei multigrad (SAE 10W-30 sau SAE 10W-40).
Verificați periodic nivelul de ulei înainte de fiecare punere în funcțiune. Un nivel prea scăzut de ulei poate deteriora motorul.
- Deşurubați joja de ulei (11) prin rotire spre stânga.
- Umpleți rezervorul cu ulei de motor cu ajutorul unei pâlnii. Acordați atenție cantității maxime de umplere (a se vedea Date tehnice). Umpleți cu grijă uleiul până la marginea inferioară a ștuț de umplere.
- Ştergeti joja de ulei (11) cu o lavetă curată, care nu la-
să scame.
- Introduceți din nou joja de ulei (11), fără a înșuruba din nou joja de ulei (11).
- Trageți afară joja de ulei (11) și citiți în poziție orizon-tală nivelul uleiului.
Nivelul uleiului trebuie să fie între max. și min. de pe joja de ulei (11).
- Dacă nivelul uleiului este prea scăzut, adăugați canti- tatea de ulei recomandată (vezi Datele tehnice).
- Apoi înşurubați la loc joja de ulei (11).
10.2 Încărcarea carburantului (fig. 11)
PERICOL
Pericol de incendiu și explozie!
Carburantul se poate aprinde în timpul umplerii și poate exploda. Acest lucru duce la arsuri grave sau la deces.
ATENTIE
Produsul este livrat fără carburant. Prin urmare, este esențial să faceți plinul de carburant înainte de punerea în funcțiune. Utilizați benzină Super E10 în acest scop.
- Curățați zona din jurul zonei de umplere. Dacă rezervorul de carburant (5) este contaminat, pot apărea defectiuni.
- Deschideți cu grijă capacul rezervorului (5a), astfel încât să se poată elibera orice suprapresiune existenta.
- Umpleți carburant în rezervorul de carburant (5) cu ajutorul unei pâlnii. Acordați atenție cantității maxime de umplere (a se vedea Date tehnice). Umpleți cu grijă cu carburant până la marginea inferioară a ștuțului de umplere.
- Închideți din nou capacul rezervorului (5a). Asigurățivă că capacul rezervorului (5a) închide etanș.
- Curățați capacul rezervorului (5a) și zona din jurul lui.
10.3 Starea de încărcare a acumulatoarele (20) (fig. 1, 2, 12)
Maşina de cosit gazonul este dotată cu un demaror electric (3a). Un accumulator litiu-ion servește ca baterie pentru demaror (20). Utilizarea accumulatorului (20) și a încărcătorului (21) este descrisă în manualul de folosire din pachetul de livrare.
- Pentru controlul stării de încărcare, apăsați tasta pentru indicatorul stării de încărcare (20b) de la accumulator (20). Afisajul nivelului de încărcare al accumulatorului (20b) semnalizează nivelul de încărcare al accumulatorului (20).
- Acumulatorul (20) poate fi încărcat numai cu încărcătorul furnizat (21). În timpul operării cositorii pentru gazon, acumulatorul (20) nu se poate încărca.
10.4 Reglarea înălțimii de tăiere (fig. 13)
ATENTIE
Reglarea înălțimii de tăiere poate fi efectuată numai dacă motorul este oprit și dacă fișa bujiilor este îndepărtată.
- Pentru iarba deasă și înaltă, selectați cea mai ridicată treaptă de tăiere și cosiți mai lent. Pentru prima tăiere din sezon trebuie selectată o înălțime de tăiere ridicată. Setați înălțimea de tăiere astfel încât produsul să nu fie suprasolicitat.
- Selectați înălțimea de tăiere în conformitate cu lungi-
mea efectivă a gazonului.
- Efectuați mai multe ture, astfel încât să îndepărtați maximum 4 cm de gazon per tură.
- Înălțimea de tăiere este de
- Gazon ornamental aproximativ 30 mm - 45 mm
– Gazon de uz general aproximativ 40 mm - 65 mm.
Setarea înălțimii de tăiere are loc prin intermediul manetei pentru reglarea înălțimii de tăiere (14). Pot fi setate diferite înălțimi de tăiere.
- Trageți în exterior maneta pentru reglarea înălțimii de tăiere (14).
- Împingeti maneta pentru reglarea înălțimii de tăiere (14) în poziția dorită pentru înălțimea de tăiere.
- Eliberați din nou maneta pentru reglarea înălțimii de tăiere (14). Maneta înclichetează în poziția dorită.
- Pentru scoaterea acumulatorului (20) din produs, apă-sați tasta de deblocare a acumulatorului (20a) de la acumulator (20) și îndepăratați acumulatorul (20).
- Pentru montarea acumulatorului (20), împingeti acumulatorul (20) de-a lungul șinei de ghidare în unitatea demarorului electric (3). Acesta face un zgomot la blocare.
10.6 Dispozitivul de oprire a cuțitului (fig. 1, 21)
Trebuie să verificați dispozitivul de oprire a cuțitului înainte de fiecare punere în funcțiune. Porniți motorul așa cum este descris la 11.4.
-
Eliberați pârghia de frânare a motorului (2). Motorul se oprește și cuțitul (18) se frânează.
-
Cuțitul (18) trebuie oprit în interval de 7 secunde.
11 Functionare
Maşina de cosit gazonul este acționată de un motor în 4 timpi performant, răcit cu aer.
Produsul poate fi porni cu sau fără unitatea demarorului electric și este dotat cu sistem de reglare a înălțimii de tă-iere cu 7 trepte, un coș colector de iarbă și un etrier de împingere pliabil.
Functionarea panourilor de operare este prezentată în descrierile următoare.
Control înainte de operare
- Verificați dacă există scurgeri de ulei sau carburant pe toate părțile motorului.
- Verificați nivelul uleiului de motor.
- Verificați nivelul de combustibil – rezervorul de carburant trebuie să fie cel puțin pe jumătate plin.
- Verificați starea filtrului de aer.
- Verificați starea conductelor de carburant.
- Încredințați-vă că fișa bujiei este fixată la bujie.
- Atentie la semnele de deteriorare.
- Verificați dacă toate capacele de protectție sunt la locul lor și dacă toate şuruburile, piulițele și bolțurile sunt strânse.
11.1 Cosire cu coş colector de iarbă
ATENTIE
Nu operați produsul fără coșul colector de iarbă complet montat sau fără inserția pentru mulci.
ATENTIE
Îndepărtați sau montați coșul colector de iarbă numa dacă motorul și cuțitul sunt oprite.
11.1.1 Montarea coşului colector de iarbă (16) (fig. 15)
- Ridicati clapeta de evacuare posterioară (15).
- Prindeți coșul colector de iarbă (16) de la mânerul de transport.
- Acroşati coşul colector de iarbă (16) în sistemul de suspendare a coşului colector de iarbă prevăzut în acest sens pe partea posterioară a produsului.
- Îndepărtați clapeta de evacuare posterioară (15), care ține coșul colector de iarbă (16) în poziție.
11.1.2 Golirea coşului colector de iarbă (16) (fig. 1, 15)
AVERTIZARE
Înainte de îndepărtarea coșului colector de iarbă, opriți motorul și așteptați oprirea cuțitului.
ATENTIE
Pericol de vătămare!
Îndepârtați coșul colector de iarbă numai dacă motorul și cuțitul sunt oprite.
Dacă în timpul cosirii rămân resturi de iarbă, coşul co- lector de iarbă trebuie golit.
- Pentru a scoate coşul colector de iarbă (16), ridicati clapeta de evacuare posterioară (15).
- Scoateți coșul colector de iarbă (16) de la mânerul de transport. Conform indicatiei de siguranță, clapeta de evacuare (15) se închide în timpul agățării sacului co- lector de iarbă (16) și închide orificiul de evacuare posterior.
Dacă rămân resturi de iarbă în orificiu, pentru o pornire mai ușoară a motorului, este util să trageți cositoarea pentru gazon înapoi aproximativ 1 metru.
ATENTIE
Nu îndepărtați resturile de material tăiat din carcasa co-sitorii și de la unealta de lucru cu mâna sau cu picioare-le, ci cu mijloace auxiliare adecvate, de exemplu, o pe-rie sau o mătură mică.
Pentru asigurarea unui rezultat bun de colectare, coşul colector de iarbă (16) și în special filtrul de aer (6a) trebuie curătate după utilizare.
11.2 Cosire cu insertie pentru mulci
În cazul mulcirii, materialul de tăiere este mărunțit în car-casa închisă a cositorii și distribuit din nou pe gazon. Pre-luarea ierbii și eliminarea ca deșeu lipsesc. Resturile vegetale fine cad înapoi pe pajiște, servind ca îngrășământ natural, asigură umiditate gazonului și îl hrănesc cu ele-mente nutritive importante.
ATENTIE
Mulcirea este posibilă numai dacă gazonul este relativ scurt.
11.2.1 Montarea inserției pentru stratul de protecție a solului (15a) (fig. 16)
- Ridicati clapeta de evacuare posterioară (15).
- Scoateți coșul colector de iarbă (16) (dacă este montat) de la mânerul de transport.
- Ridicati clapeta de evacuare (15) și montați insertia pentru startul de protectie a solului (15a).
- Reglați înălțimea de tăiere (a se vedea 10.4).
Sfaturi pentru cosirea mulciului:
- Dacă iarba are o înălțime de 4-6 cm, tăiați 2 cm din iarbă.
11.3 Cosire cu evacuare laterală
Prin intermediul evacuării laterale (12a), puteți prelucra și iarba ridicată și sălbatică, care este cosită doar rar.
11.3.1 Montarea evacuării laterale (12a) (fig. 17)
- Îndepăratați mai întâi coșul colector de iarbă (16) și montați inserția pentru stratul de protecție a solului (15a) (a se vedea 11.2).
- Acționați încuietoarea clapetei de evacuare laterale (12), rabatați-o în sus și fixați-o în poziție.
- Aşezati evacuarea laterală (12a).
- Închideți lent clapeta de evacuare laterală (12). Clapeta de evacuare laterală (12) securizează evacuarea laterală (12a) împotriva căderii.
11.3.2 Îndepărtarea evacuării laterale (12a) (fig. 17)
- Acționați încuietoarea clapetei de evacuare laterale (12), rabatați-o în sus și fixați-o în poziție.
- Îndepărtați evacuarea laterală (12a) și închideți clapeta de evacuare laterală (12).
11.4 Pornirea motorului
INDICATIE
Cuțitul se rotește, dacă motorul este pornit.
Nu porniți produsul dacă canalul de evacuare nu este acoperit de una dintre următoarele piese:
- Coş colector de iarbă
- Insertie pentru mulci
11.4.1 Pornirea motorului prin pornirea electrică (fig. 1, 2, 18)
- Controlați starea de încărcare a accumulatorului (20) (a se vedea 10.3) și încărcați-l dacă este cazul.
- Controlați înaintea fiecărei porniri nivelul de carburant și de ulei de motor (a se vedea paragrafele 10.1 și 10.2). Asigurați-vă că fișa bujiei (9) este conectată la bujie (9a).
- Împingeti acumulatorul încărcat (20) de-a lungul șinei de ghidare în produs. Acumulatorul (20) se fixează în poziție cu zgomot perceptibil.
- Pozitionați-vă în spatele cositorii pentru gazon.
-
Apăsați pârghia de frânare a motorului (2) către bara de ghidare și mentineți-o apăsată.
-
Apăsați demarorul electric (3a) de la unitatea demarorului (3) și mentineți-l apăsat.
- Motorul porneşte.
- După ce a pornit produsul, puteți elibera din nou demarorul (3a).
11.4.2 Pornirea motorului fără pornire electrică (fig. 1, 19)
- Controlați înaintea fiecărei porniri nivelul de carburant și de ulei de motor (a se vedea paragrafele 10.1 și 10.2). Asigurați-vă că fișa bujiei (9) este conectată la bujie (9a).
- Pozitionați-vă în spatele cositorii pentru gazon. O mâ-nă apasă pârghia de frânare a motorului (2) spre bara de ghidare, cealaltă mână trebuie să fie la demarorul cu cablu (17).
- Porniți motorul cu demarorul palanului cu cablu (17). În acest scop, scoateți mânerul cca. 10-15 cm (până simții o rezistență). Trageți apoi energic cu o smucitură. Dacă motorul nu a pornit, trageți încă o dată demarorul palanului cu cablu (17).
- Din cauza unui strat de protectie de la motor, se poate forma o acumulare ușoară de fum, dacă utilizati produsul pentru prima oară. Acesta este un fenomen normal.
ATENTIE
- Nu permiteți reculul demarorului palanului cu cablu. Acest lucru poate duce la deteriorări.
– Dacă este necesar, pe vreme rece, repetați procedura de pornire de mai multe ori.
11.5 Deconectați motorul
AVERTIZARE
Pericol de vătămare!
După oprirea motorului, cuțitul continuă să se rotească timp de câteva secunde. Dacă atingeți piesele rotative, există riscul de tăieturi.
- Așteptați oprirea cuțitului.
- Nu frânați cuțitul cu mâna.
– Purtați mănuși de protectie.
- Desprindeți fișa bujiei de pe bujie, pentru a evita o pornire involuntară a motorului, dacă depuneți sau parcați produsul.
-
Tineți cuțitul la distanță de picioare.
-
Pentru a opri motorul, eliberați mai întâi etrierul mecanismului de deplasare (1a) și apoi pârghia de frânare a motorului (2). Așteptați până când cuțitul (18) se oprește.
- Extrageți acumulatorul (20) (a se vedea paragraful 10.5).
11.6 Regim de deplasare (fig. 1)
Cositoarea pentru gazon este dotată cu o actionare a rotilor posterioare.
11.6.1 Pornirea acționării deplasării
-
Porniti maşina de cosit gazonul (a se vedea 11.4).
-
Trageți și tineți cadrul mecanismului de deplasare (1a) spre bara de ghidare.
- Aktionarea deplasării pornește (roata de actionare (13) se deplasează) și cositoarea pentru gazon începe deplasarea înainte.
ATENTIE
Evitați deteriorarea produsului! Evitați deteriorarea produsului! Acționați întotdeauna complet etrierul pentru acționarea deplasării (până la opritor), pentru a evita deteriorarea transmisiei.
11.6.2 Deconectarea mecanismului de deplasare (1a)
- Eliberați cadrul mecanismului de deplasare (1a). Mecanismul de deplasare (1a) se deconectează și mașina de cosit gazonul se oprește.
- Motorul funcționează în continuare.
12 Indicații de lucru
- Tăiați numai cu un cuțit ascuțit, cu o funcționare impecabilă, pentru ca firele de iarbă să nu se tocească și gazonul să nu se îngălbenească.
- Pentru obținerea unui model de tăiere curat, ghidați cositoarea pentru gazon în culoare cât mai drepte. În acest sens, aceste culoare trebuie să se suprapună câțiva centrimetri, pentru a evita formarea dungilor.
- Păstrați curată partea inferioară a carcasei cositorii și îndepărtați depunerile de iarbă. Depunerile împiedică procedura de pornire, afectează calitatea tăieturii și ejectarea ierbii.
- În pantă, culoarul de tăiere trebuie să fie transversal. Alunecarea cositorii pentru gazon poate fi evitată prin poziția oblică în sus.
AVERTIZARE
Este necesar să țineți persoanele terțe la distanță.
12.1 După cosire
- Lăsați motorul să se răcească înainte de a depozita cositoarea pentru gazon într-un spațiu închis.
Înainte de depozitare, îndepărtați iarba, frunzele, vaselina și uleiul. Nu depozitați alte obiecte pe cositoarea pentru gazon.
- Înainte de reutilizare, verificați toate şuruburile și piuli-
tele. Strângeți ferm şuruburile desfăcute.
- Goliți coșul colector de iarbă înainte de reutilizare.
- Respectați și capitolul „Depozitare”.
13 Curățarea și întreținerea curentă
AVERTIZARE
Dispuneți unui atelier de specialitate efectuarea lucrărilor de reparații și întreținere curență care nu sunt descrise în acest manual de exploatare. Utilizați numai piese de schimb originale.
AVERTIZARE
Lucrările de întreținere curentă sau de curățare neconforme cu prescripțiile pot provoca vătămări!
AVERTIZARE
În cazul lucrărilor de curățare, revizie și întreținere curentă poate porni în mod neașteptat produsul și duce astfel la vătămări și arsuri.
- Opriti produsul.
– Scoateți fișa bujiei de la bujie.
- Îndepărtați accumulatorul.
– Lăsați produsul să se răcească.
AVERTIZARE
Efectuați regulat/zilnic, precum și înainte de punerea în funcțiune, un control vizual și al funcționării/întreținerea curentă, pentru a vă asigura că produsul se află într-o stare bună de funcționare.
- Întreținerea curentă necorespunzătoare, utilizarea pieselor de schimb neconforme sau îndepărtarea sau modificarea dispozitivelor de siguranță pot provoca vătămări grave de persoane sau daune materiale.
– Dacă aceste sarcini nu pot fi efectuate de către utilizator, trebuie consultat un distribuitor specializat.
13.1 Curățarea
13.1.1 Curățarea cositorii pentru gazon (fig. 1)
- Se recomandă o curățare cu furtunul de grădină numai cu presiune redusă. Un dispozitiv de curățare de înaltă presiune nu este adecvat pentru curățarea produsului.
- Agățați coșul colector de iarbă și periați-l cu o perie. Puteți curăța grosier carcasa cositorii pentru gazon cu peria.
- Dacă produsul este foarte murdar, îl puteți șterge cu o cârpă umedă.
ATENTIE
Înainte să basculați cositoarea pentru gazon, goliți complet rezervorul de carburant cu o pompă de aspirare a carburantului (neinclusă în pachetul de livrare).
Cositoarea pentru gazon nu poate fi basculată la peste 90 de grade.
- Se recomandă bascularea cositorii pentru gazon în spate. Aveți neapărat grijă ca bujia (9a) să indice în sus. Dacă bujia (9a) indică în jos, uleiul se poate scurge și pot fi provocate daune semnificative la motor și carburator.
-
În mod alternativ, puteți bascula produsul în lateral, însă în acest caz trebuie să aveți neapărat grijă să poziționați capacul filtrului de aer (6) pe partea să superioară.
-
Curățați partea inferioară a cositorii pentru gazon cu o spatulă și o perie. Spatula facilitează îndepărtarea reziduurilor grosiere și mari din zona cuțitului (18). Curățarea bazei este mai ușoară dacă se efectuează imediat după utilizarea mașinii și poate fi realizată mai temeinic. Deoarece murdăria și resturile vegetale sunt încă proaspete, se pot desprinde mai ușor.
- Puteti utiliza o soluție de curățat specială dacă este necesar și dacă murdăria este dificil de îndepărtat. Nu trebuie utilizați detergenți agresivi, cum ar fi degresanții la rece sau benzina de curățat.
- Verificați dacă dispozitivul de ejectare a ierbii este lipsit de resturi de iarbă și îndepărtați-le, dacă este necesar.
13.1.2 Curățarea cositorii pentru gazon prin intermediul racordului de apă (7) (fig. 1, 20)
INDICATIE
Introduceți corect fișa bujiilor pe bujie.
- Mai întâi, îndepăratați inserția pentru startul de protecție a solului (15a) sau coșul colector de iarbă (16).
- Pentru curățarea prin intermediul cuplajului tip fișă montat la racordul pentru apă (7), conectați un furtun de grădină.
- Porniți apa și porniți cositoarea pentru gazon (vezi 11.4).
- Apa formează un vârtej prin intermediul cuțitului rotativ (18).
- După câteva minute, cositoarea pentru gazon este eliberată de toate resturile de murdărie și de iarbă lipite.
- Lăsați cositoarea pentru gazon să mai funcționeze fără apă o perioadă scurtă de timp, pentru a îndepărța o mare parte din umiditate prin intermediul aerului circulat de cuțit (18).
13.1.3 Curățarea curelei trapezoidale (18d) (fig. 21)
- Basculați cositoarea pentru gazon în spate.
- Curățați cureaua trapezoidală (18d) după fiecare utilizare cu o perie sau cu aer comprimat.
13.2 Întreținerea curentă
- Sunt necesare lucrări de întreținere generală regulate și efectuate cu atenție, pentru a garanta un nivel de siguranță și o performanță constantă a produsului.
- Asigurati-vă că toate piulițele, bolțurile și șuruburile sunt bine strânse pentru a vă asigura că produsul este în stare de funcționare sigură.
- Verificați regulat coșul colector de iarbă cu privire la uzură și pierderea gradului de funcționare.
- Din motive de securitate, înlocuiti piesele uzate sau deteriorate.
- Verificați fixarea sigură a roților anterioare și posteri-oare.
- Pentru a asigura rularea ușoară a roților, vă recomandăm să curățați axele de roată și butucii de roată cel puțin o dată pe sezon.
- Lucrările care nu sunt descrise în acest manual de utilizare trebuie să fie efectuate numai într-un atelier de specialitate autorizat.
- Aşezati produsul pe o suprafață plană și nivelată.
Unealtă necesară:
- Cheie de montaj*
- Pompă de aspiratie a carburantului*
• Lavetă/Cârpă*
- Cheie fixă/cheie tubulară cu deschiderea de 17 mm*
- Cheie fixă/cheie tubulară cu deschiderea de 10 mm*
- Pompă de ulei*
- Vană de colectare a uleiului plană (pentru schimbarea uleiului)*
- Recipient de colectare*
- Perie de sârmă de cupru*
* = nu este inclus în mod obligatoriu în pachetul de livrare!
13.2.1 Schimbarea cuțitului (18) (fig. 1, 22)
AVERTIZARE
În cazul lucrărilor cu un cuțit deteriorat, există pericol de vătămare.
– Purtatii mănuși de protectie!
- Din motive de securitate, dispuneți ascuțirea și calibrarea cuțitului numai la un atelier de specialitate autorizat. Pentru a obține un rezultat de lucru optim, vă recomandăm să dispuneți verificarea cuțitului o dată pe an.
- Pentru schimbarea cuțitului, pot fi utilizate doar pie-se de schimb originale.
-
Goliți rezervorul de carburant (5) cu o pompă de aspirare a carburantului, înainte de a îndepărta lama. Nu înclinați niciodată cositoarea pentru gazon în lateral sau în față cu rezervorul de combustibil sau de ulei plin!
Acest lucru va deteriora motorul și va anula garanția.
-
Tineți strâns cuțitul (18) cu mâna.
-
Rotiți şurubul cuțitului (18a) în sens antiorar cu ajutorul unei chei fixe cu deschiderea de 17 de pe arborele motorului (18c). Îndepărtați şaiba de adaos (18b).
-
Remontați noul cuțit (18) în ordine inversă. Fixați șurubul cuțitului (18a) conform prescripțiilor. Aveți în vedere ca cuțitul (18) să fie poziționat corect și așezat coplanar pe arborele motorului (18c).
-
Cuplul de strângere al şurubului cuțitului (18a) este de 45 Nm. Înlocuți și şurubul cuțitului (18a), dacă înlocuți cuțitul (18).
13.2.1.1 Cuțite deteriorate (18)
În cazul în care cuțitul (18) intră în contact cu un obstacol, opriți imediat motorul și scoateți fișa bujiilor (9).
- Verificati dacă cuțitul (18) este deteriorat.
- Cutitele deteriorate sau îndoite (18) trebuie înlocuite.
- Nu îndreptați niciodată un cuțit îndoit (18).
- Nu lucrați niciodată cu un cuțit îndoit sau puternic uzat (18), întrucât acest lucru cauzează vibrații și poate avea provoca alte deteriorări ale cositorii pentru gazon.
13.2.2 Controlul nivelului de ulei (fig. 10)
AVERTIZARE
Pericol pentru sănătate!
Inhalarea vaporilor de carburant/ulei de lubrifiere și a gazelor evacuate poate provoca daune grave pentru sănătate, pierderea cunoștinței și, în cazuri extreme, moartea.
- Nu inhalati vapori de carburant/ulei de lubrifiere și gaze evacuate.
- Utilizați produsul numai în aer liber.
ATENTIE
Deteriorarea produsului!
Dacă produsul este utilizat fără ulei de motor și de transmisie sau cu prea puțin ulei de motor și de transmisie, acest lucru poate duce la deteriorarea motorului.
– Înainte de punerea în funcțiune umpleți carburant și ulei. Produsul este furnizat fără ulei de motor și de transmisie.
- Utilizați numai ulei de motor SAE 10W-30 sau SAE 10W-40.
ATENTIE
Daune aduse mediului!
Uleiul scurs poate polua permanent mediul înconjurător. Lichidul este foarte toxic și poate duce rapid la poluarea apei.
- Umpleți / goliți uleiul numai pe suprafețe plane și fixe.
– Folosiți un ștuț de umplere sau o pâlnie.
- Colectați uleiul scurs într-un recipient adecvat.
- Ştergeti imediat cu grijă uleiul vârsat și aruncați laveta în conformitate cu reglementările locale.
- Eliminați uleiul în conformitate cu reglementările locale.
- Deşurubați joja de ulei (11) prin rotire spre stânga și ștergeți-o cu o lavetă curată, care nu lasă scame.
- Introduceți din nou jojă de ulei (11) și verificați nivelul de umplere cu ulei, fără a înșuruba din nou ferm joja de ulei (11).
- Tragetă afară joja de ulei (11) și citiți nivelul uleiului. Nivelul uleiului trebuie să fie între max. și min. de pe joja de ulei (11).
- Apoi înşurubați la loc joja de ulei (11).
13.2.3 Schimbul de ulei (fig. 10)
Schimbul uleiului de motor trebuie să fie executat anual înainte de începerea sezonului cu motorul deconectat și încălzit la temperatura de exploatare.
Utilizați numai ulei de motor (SAE 10W-30/SAE 10W-40).
- Deşurubați joja de ulei (11) prin rotire spre stânga.
- Aspirati uleiul de motor prin ștuțul de umplere cu o pompă de ulei (cu furtun).
- Încărcați ulei de motor proaspăt și verificați nivelul uleiului (a se vedea 10.1).
13.2.4 Evacuarea carburantului cu o pompă de aspirare a carburantului (fig. 23)
- Tineți un recipient de colectare sub furtunul pompei de aspirare a carburantului.
- Deşurubați capacul rezervorului (5a) și îndepărtatii-I.
- Împingeți furtunul pompei de aspirare a carburantului în rezervorul de carburant (5) și goliți complet carburantul cu ajutorul pompei de aspirare a carburantului.
- Înşurubați la loc capacul rezervorului (5a).
- Pentru a vă asigura că nu rămâne carburant în carburator, carburantul rămas trebuie să fie golit din carburator. Aşezatî în acest sens un recipient de colectare sub carburator și desfaceți şurubul carburatorului (19) cu ajutorul unei chei fixe cu deschiderea de 10.
13.2.5 Întreținerea curentă a filtrului de aer (6a) (fig. 24)
PERICOL
Pericol de incendiu și explozie!
Carburantul se poate aprinde și poate exploda dacă nu este curățat corespunzător. Acest lucru duce la arsuri grave sau la deces.
- Curățați filtrul de aer numai prin baterea ușoară a acestuia.
- Nu curățați niciodată filtrul de aer cu benzină sau solventi inflamabili.
ATENTIE
Functionarea motorului fără sau cu un element de filtrare deteriorat poate provoca deteriorarea motorului.
- Nu porniți niciodată motorul fără sau cu un element al filtrului de aer deteriorat. Murdăria pătrunde în motor și poate provoca deteriorări grave ale motorului.
Filtrul de aer murdărit (6a) diminuează puterea motorului din cauza admisiei prea scăzute a aerului de la carburator. De aceea, este indispensabil controlul regulat.
Filtrul de aer (6a) trebuie verificat la fiecare 25 de ore de funcționare și curățat dacă este necesar. La aer cu foarte mult praf trebuie să fie verificat mai frecvent filtrul de aer (6a).
- Deschideți închizătoarea cu clipsuri și deschideți capacul filtrului de aer (6) prin rabatare.
- Îndepărtați filtrul de aer (6a).
- Curățați filtrul de aer (6a) numai prin baterea ușoară a acestuia.
- Înlocuiti un filtru de aer (6a) cu unul nou.
- Montați filtrul de aer (6a) închideți capacul filtrului de aer (6).
Aveți în vedere ca închizătoarea cu clipsuri să se fixeze pe poziție.
13.2.6 Întreținerea curentă a bujiei (9a) (fig. 25, 26)
Verificați bujia (9a) pentru prima dată după 10 ore de funcționare pentru a vedea dacă este murdară și curățati-o cu o perie de sărmă de cupru dacă este necesar. Apoi întrețineți bujia (9a) la fiecare 50 de ore de funcționare.
- Scoateți fișa bujiilor (9) cu o mișcare de rotație.
- Îndepărtați bujia (9a) cu o cheie de montaj.
- Stabiliți o distanță de 0,75 mm (0,030") utilizând o ri-glă de ghidare. Remontați bujia (9a) și aveți grijă să nu o strângeti.
14 Depozitare și transport
AVERTIZARE
Pericol de vătămare și de provocare a arsurilor!
Produsul poate porni pe neașteptate, ceea ce poate du-ce la vătămări.
- Opriti motorul înainte de a efectua orice lucrare de curățare sau întreținere curentă.
– Lăsați motorul să se răcească.
– Scoateți fișa bujiei de la bujie.
- Îndepărtați accumulatorul.
• Goliți produsul complet.
- Curățați și verificați produsul privind deteriorările.
14.1 Depozitare
ATENTIE
Curățați și întrețineți curent produsul înainte de depozitare.
ATENTIE
Nu depozitați produsul cu coșul colector de iarbă plin. Dacă temperaturile sunt foarte ridicate, iarba începe să fermenteze în urma încălzirii. Există pericol de incendiu!
Depozitați produsul și accesoriiile acestuia într-un loc întunecos, uscat și ferit de îngheț și inaccesibil pentru copii.
Temperatura optimă de depozitare se situează între 5°C și 30°C.
Păstrați produsul în ambalajul original.
Acoperiți aparatul pentru a-l proteja de praf sau umiditate.
Păstrați manual de utilizare împreună cu produsul.
- Nu păstrați niciodată produsul cu carburant în rezervor în interiorul unei clădiri în care ar vaporii de carburant ar putea intra în contact cu flacără deschisă sau scântei.
- Lăsați motorul să se răcească înainte de a depozita produsul în spații închise.
- În cazul în care perioada de depozitare este lungă, goliți rezervorul de carburant cu ajutorul unei pompe de aspirare a carburantului (nu este inclusă în pachetul de livrare).
- Pentru a evita pericolul de incendiu, mențineți motorul, țeava de eșapament și zona din jurul rezervorului de carburant lipsită de iarbă, frunze sau vaselină scursă (ulei).
14.1.1 Pregătirea pentru depozitare a mașinii de cosit gazonul (fig. 1)
AVERTIZARE
Nu îndepărtați carburantul în încăperi închise, în apropierea focului sau când se fumează. Vaporii de gaz pot provoca explozii sau incendii.
- Goliți rezervorul de carburant (5) (a se vedea 13.2.4).
- Efectuati un schimb de ulei (a se vedea 13.2.3).
- Extrageti fișa bujiei (9) de la bujie (9a).
.Îndepărtati bujia (9a) cu o cheie de montaj (a se ve-
dea 13.2.6).
- Completați cilindrul cu cca. 0,2 l de ulei prin intermediul unei canistre de ulei.
- Trageți lent demarorul palanului cu cablu (17), astfel încât uleiul să protejeze interiorul cilindrului.
- Reînşurubați bujia (9a).
- Curățați nervurile de răcire ale cilindrului și carcasa (a se vedea 13.1.1).
- Curățați întregul produs, pentru a proteja vopseaua.
- Păstrați produsul într-un loc bine aerisit.
14.1.2 Acumulatorul (20) și încărcătorul (21)
Acordati atenție indicațiilor de securitate și indicațiilor de încărcare și utilizării corecte care sunt prezentate în manualul de exploatare al accumulatorului (20) și încărcătorului (21) dumneavoastră din seria 20V IXES. O descriere detaliată a procesului de încărcare și informații suplimentare găsiți în acest manualul separat de exploatare.
14.1.3 Închiderea prin rabatare a etrierului de împingere superior (1) (fig. 1)
AVERTIZARE
Pericol de prindere!
Mențineți permanent etrierul de împingere cu o mână în poziția cea mai ridicată.
- Nu poziționați niciodată degetele între etrierul de împingere superior și inferior.
Etrierul de împingere superior (1) este pliabil pentru economisirea spațiului la păstrare.
- Detaşati coşul colector de iarbă (16).
- Decroşati demarorul cu cablu (17) de la cârligul pentru cablu (17a).
- Deschideți pârghia de tensionare rapidă (1c) de pe cadrul de împingere inferior (4).
- Rotiți pârghia de tensionare rapidă (1c) transversal față de cadrul de împingere. În acest scop trebuie să îndepărtați ușor pârghia de tensionare rapidă (1c) de cadrul de împingere inferior (4).
- Pliati etrierul de împingere superior (4) în jos. Cablurile nu trebuie să fie prinse.
15 Reparație și comandă pentru piese de schimb
După reparație sau întreținere curentă, asigurați-vă că sunt montate toate piesele de siguranță tehnică și că sunt în stare impecabilă. Accesul la piesele cu pericol de vătămare nu este permis altor persoane și copiilor.
ATENTIE
Conform legislației privind răspunderea pentru produse, nu se acordă garanție pentru daunele care au fost cauzate de reparații necorespunzătoare sau din cauza neutilizării pieselor de schimb originale.
Contactați un punct de serviciu pentru clienti sau un specialist autorizat. Același lucru se aplică și pentru accesorii.
Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.
Racorduri și reparații
Racordurile și reparațiile la echipamentul electric pot fi executate numai de specialiști electricieni.
15.1 Comandă pentru piese de schimb
La comanda pentru piese de schimb, trebuie furnizate următoarele informații:
- Notatie model
- Număr articol
- Datele de pe plăcuța de fabricație
| Informații privind cuțitul: | |
| Producător: DJ = CHONGQING DAJI-ANG POWER EQUIP-MENT CO.,LTD., China |
| Cod cuțit: 602081 | |
| Nr. articol cuțit: 7911200626 | |
| Nr. articol șurub cuțit: 591124001 |
| Nr. articol filtru de aer: | 5911246022 |
| Nr. articol ulei de motor: | 7850000025 |
Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.
Piese de uzură*: bujie, filtru de aer, cuțit, curea trapezoidală
* = Nu este inclus în pachetul de livrare!
16 Eliminarea ca deșeu și revalorificarea
Indicații referitoare la ambalaj
Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.
Indicații referitoare la eliminarea ca deșeu a echipamentelor electrice și electronice
Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!
- Bateriile uzate care nu sunt încorporate în aparatul uzat trebuie îndepărtate fără a fi distruse înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
- Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
- Utilizatorul final este personal responsabil de șterge-rea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!
- Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
- Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:
- Puncte publice de eliminare sau colectare a deșeurilor (de exemplu, curțile clădirilor municipale)
- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi co- lectate sau dacă oferă în mod voluntar acest serviciu.
- Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
- Puteți afla care sunt condițiile suplimentare de co- lectare ale producătorului și distribuitorului la servi- ciul de asistență a clienților respectiv.
- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clientilor al producătorului.
- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.
Indicații referitoare la bateriile Li-ion
Demontați bateriile înainte de eliminarea ca de- șeu a aparatului!
- Nu aruncați bateriile în gunoiul menajer, în foc (pericol de explozie) sau în apă. Bateriile deteriorate pot dău-na mediului înconjurător și sănătății dvs., dacă se scurg aburi sau lichide toxice.
- Bateriile defecte sau consumate trebuie reciclate conform Regulamentului (UE) 2023/1542.
- Predați bateria și încărcătorul la un centru de recicla-re. Piesele uzate din plastic și metal pot fi colectate selectiv și predate spre a fi revalorificate.
- Eliminați ca deșeu bateriile în stare descărcată. Vă recomandăm să acoperiți polii cu o bandă adezivă pentru protectie împotriva unui scurtcircuit. Nu deschideți bateria.
- Eliminați bateriile în conformitate cu reglementările locale. Predați bateriile către un punct de colectare a bateriilor vechi, unde acestea pot fi redirectionate pentru a fi revalorificate în mod ecologic. În acest sens, consultați-vă cu firma locală de colectare a gunoiului menajer.
Posibilitățile de reciclare ale aparatelor casate le puteți afla de la administrația comunală sau municipală.
Carburanti și uleiuri
- Înainte de eliminarea ca deșeu a produsului trebuie să golită rezervorul de carburant și recipientul cu ulei de motor!
- Carburantul și uleiul de motor nu reprezintă gunoi menajer și nu trebuie aruncate în sistemul de canalizate, ci trebuie colectate separat, respectiv eliminate ca deșeu!
- Rezervoarele goale de ulei și carburant trebuie să fie eliminate ecologic.
17 Remedierea avariilor
| Defecțiune Cauza posibilă Remediere | |
| Funcționare inconstantă, vi-brație puternică a produsului. | Șuruburi slăbite. Verificați șuruburile. | |
| Fixarea cuțitului slăbită. Verificați fixarea cuțitului. | |
| Cuțit descentrat. Înlocuiti cuțitul. | |
| Motorul nu funcționează. Pârghia de frânare a motorului nu este apăsată. | Apăsați pârghia de frânare a motorului. |
| Pârghia de accelerare în poziție greșită. |
| Bujie defectă. Înlocuiti bujia. |
| Rezervor de carburant gol. Încărcați carburant. |
| Carburant murdar. Goliți rezervorul de carburant și umpleți carburant curat. |
| Motor defect. Apelați la un serviciu pentru clienti autorizat. |
| Motorul funcționează inconstant. | Filtru de aer murdar. Curățați filtrul de aer. | |
| Bujie murdărită. Curățați bujia. | |
| Gazonul devine galben, tăiere neregulată. | Filtru de aer murdar. Curățați filtrul de aer. | |
| Bujie murdărită. Curățați bujia. | |
| Dispozitivul de evacuare a ierbii este murdar. | Înălțime de tăiere prea joasă. | Reglați înălțimea de tăiere. |
| Cuțit uzat. | Schimbați cuțitul. |
| Coș colector de iarbă înfundat. | Goliți coșul colector de iarbă sau înlăturati înfundarea. |
Producător:
Scheppach GmbH
Declarăm pe proprie răspundere că produsul descris aici coincide cu directivele și normele în vigoare.
Marcă: SCHEPPACH
Notatie art.: Cositoare pentru gazon pe benzină - MS150-46E
Nr. art. 5911244903, 5911244917, 5911250917, 59112104904, 591121049942, 59112519969
Nr. de serie 0162-01001 - 0162-06041
Directive UE:
2014/30/UE, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/UE, 2011/65/EU*,
* Obiectul declarației descris mai sus îndeplinește prescripțiile directivei 2011/65/UE a Parlamentului European și a Consiliului din 8 lunie 2011 asupra limitării utilizării anumitor substanțe periculoase în aparatele electrice și electronice.
Norme aplicate:
EN ISO 5395-1:2013/A1:2018;
EN ISO 5395-2:2013/A2:2017; EN 14982:2009
2000/14/CE\_2005/88/CE - Anexa: VI
Nivel de putere 96 dB
acustică garantat (LWA):
Nivelul de putere acustică 94,6 dB
măsurat (LWA):
Organismul notificat: TÜV SÜD
Împuternicit pentru documentație:
Stefan Hartinger
Günzburger Str. 69
D-89335 Ichenhausen
Deficiențele evidente trebuie reclamate în interval de 8 zile după primirea mărfii, în caz contrar cumpărătorul nu mai poate formula nicio pretenție în legătură cu aceste deficiențe. Dacă mașinile noastre sunt exploatate corect, asigurăm garanție pe durata termenului de garanție legal din momentul predării, în sensul că înlocuim gratuit orice componentă a mașinii devenită inutilizabilă în acest interval de timp ca urmare a defectelor de material sau de execuție. Pentru componentele pe care nu le executăm noi, asigurăm o garanție doar în măsura în care avem noi dreptul la pretenții de garanție legală față de furnizorii preliminari. Costurile pentru montarea componentelor noi vor fi suportate de cumpărător. Pretențiile de conversie și de reducere și alte pretenții de despăgubire pentru prejudicii sunt excluse.
Garancija Latn-RS
Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih de-lova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.
Garanti TR
