Produkto tipas	Terminė vejapjovė
Prekės ženklas	Scheppach
Modelis	MS15046E
Variklis	4 taktų, oro aušinimas, 150 cm³, 2,6 kW (3,5 AG), sūkiai 2800 min⁻¹
Kuras	Paprastas/bešvinis benzinas (E10 max 10% bioetanolis)
Kuro bako talpa	0,8 L
Variklio alyva	SAE 10W-30 arba SAE 10W-40, talpa 0,4 L
Pjovimo plotis	46 cm
Pjovimo aukštis	25-75 mm, reguliuojama 8 lygiais
Surinkimo dėžės talpa	55 L
Užvedimas	Elektrinis (ličio jonų baterija 20V IXES serija) ir rankinis (traukimo virvute)
Pavara	Galinė pavara
Papildomos funkcijos	Mulčiavimas, šoninis išmetimas, vandens prijungimas valymui
Svoris (surinktas, tuščias bakas)	28,5 kg
Garantuotas triukšmo lygis (LWA)	96 dB
Vibracijos (ranka-armuo)	5,7 m/s² (neapibrėžtis 2,3 m/s²)
Priežiūra	Alyvos keitimas, oro filtro valymas, uždegimo žvakė, peilio galandimas
Dėvėjimo dalys	Uždegimo žvakė, oro filtras, peilis, trapecinis diržas
Garantija	Teisinė (defektuotos dalys keičiamos nemokamai)

Dažnai užduodami klausimai - MS15046E SCHEPPACH

Kaip užvesti vejapjovę MS15046E?

Galite užvesti elektriniu būdu, įdėję įkrautą bateriją (20V IXES serija), paspaudę variklio stabdžio svirtį ir paspausdami elektrinio starterio mygtuką. Arba rankiniu būdu, traukiant už traukimo virvutės po to, kai paspaudėte variklio stabdžio svirtį.

Kokią variklio alyvą naudoti ir kaip patikrinti lygį?

Naudokite SAE 10W-30 arba SAE 10W-40 alyvą. Norėdami patikrinti, atsukite alyvos matuoklį, nuvalykite jį, įdėkite atgal neįsukdami, tada ištraukite: lygis turi būti tarp min ir max žymų.

Kaip nustatyti pjovimo aukštį?

Išjunkite variklį ir atjunkite uždegimo žvakę. Stumkite pjovimo aukščio reguliavimo svirtį į išorę, perkelkite ją į norimą padėtį (25-75 mm, 8 lygiai) ir atleiskite. Įsitikinkite, kad svirtis užsifiksuoja.

Ar vejapjovę galima naudoti mulčiavimo režimu?

Taip, sumontuokite pateiktą mulčiavimo antgalį gale, nuėmę surinkimo dėžę. Nustatykite tinkamą pjovimo aukštį (pjaukite 2 cm ant 4-6 cm aukščio vejos). Mulčiavimas natūraliai tręšia veją.

Kaip išvalyti vejapjovę?

Naudokite vandens prijungimą: prijunkite žarną, užveskite vejapjovę, vanduo išvalo korpusą po peiliu. Nenaudokite aukšto slėgio valiklio. Atkaklioms nuosėdoms naudokite šepetį ir drėgną skudurą. Apverskite vejapjovę tik tada, kai bakas tuščias.

Kada ir kaip pakeisti peilį?

Pakeiskite peilį, jei jis pažeistas, deformuotas ar labai susidėvėjęs. Ištuštinkite kuro baką, apverskite vejapjovę atgal, atsukite peilio varžtą (raktas 17) prieš laikrodžio rodyklę. Priveržkite naują peilį 45 Nm jėga.

Kokia baterija naudojama ir kaip ją įkrauti?

Baterija yra ličio jonų 20V IXES serijos (pateikiama). Įkraukite tik su pateiktu įkrovikliu. Norėdami patikrinti lygį, paspauskite įkrovos indikatoriaus mygtuką. Baterija neįsikrauna naudojant vejapjovę.

Ką daryti, jei pjovimo metu jaučiamos per didelės vibracijos?

Nedelsiant išjunkite variklį ir atjunkite uždegimo žvakę. Patikrinkite visų varžtų priveržimą, peilio tvirtinimą ir peilio būklę (balansavimą, susidėvėjimą). Jei reikia, pakeiskite peilį.

Kaip laikyti vejapjovę žiemą?

Ištuštinkite kuro baką ir variklio alyvą. Išsukite uždegimo žvakę, įpilkite apie 0,2 l alyvos į cilindrą ir lėtai traukite užtraukimo virvutę. Išvalykite gaminį ir laikykite sausoje, tamsioje ir šalčiui atsparioje vietoje.

Kur rasti atsargines dalis?

Užsisakykite dalis iš savo pardavėjo arba Scheppach klientų aptarnavimo tarnybos, nurodydami gaminio kodą (MS15046E) ir serijos numerį. Naudokite tik originalias dalis. Pagrindiniai kodai: peilis (7911200626), oro filtras (5911246022), uždegimo žvakė, trapecinis diržas.

NAUDOJIMO INSTRUKCIJA MS15046E SCHEPPACH

LT Benzininė vejapjovė | Originalios eksploatavimo instrukcijos vertimas...... 246

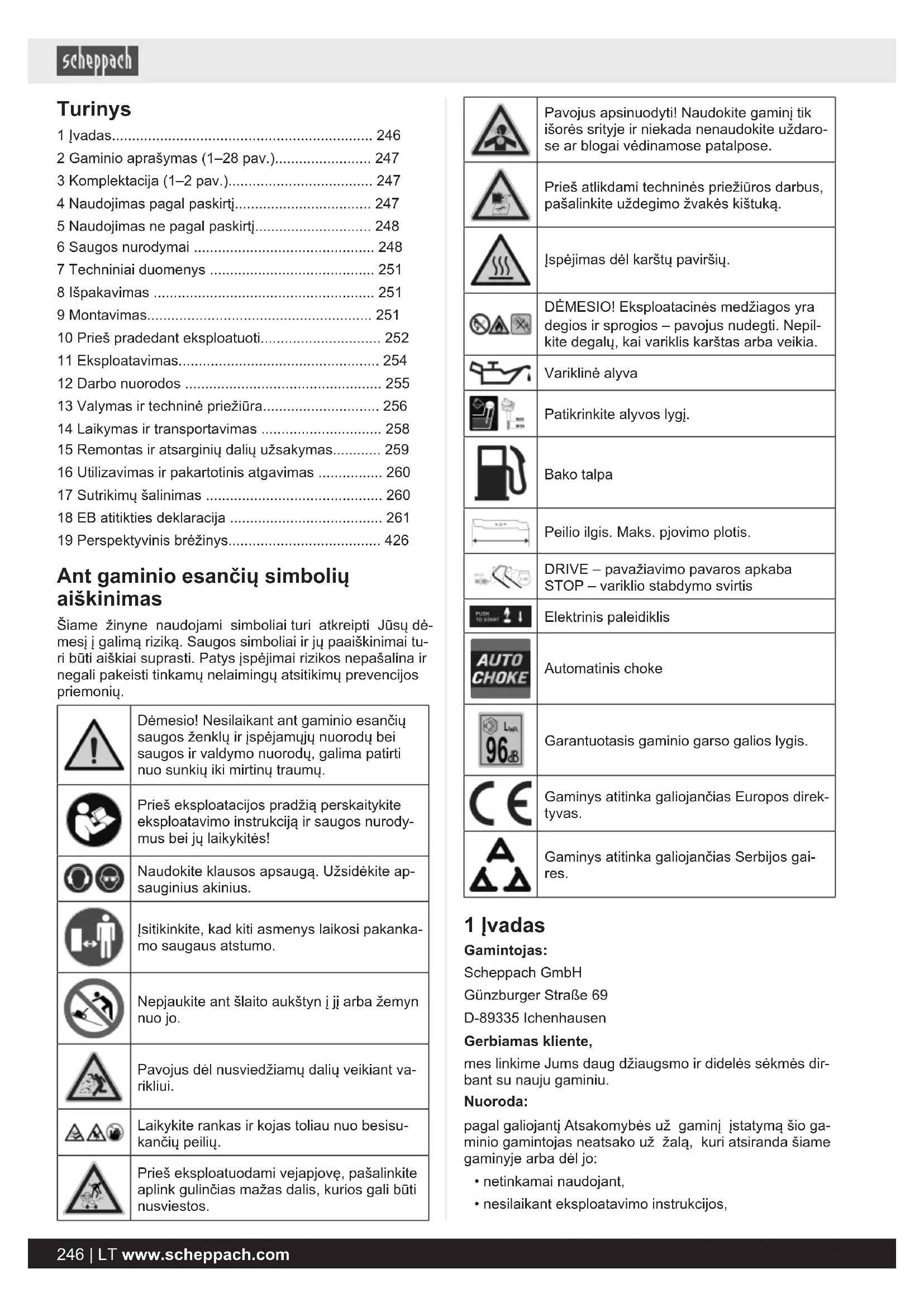

1 Ivadas.... 246
2 Gaminio aprašymas (1–28 pav.).... 247
3 Komplektacija (1–2 pav.).... 247
4 Naudojimas pagal paskirtj.... 247
5 Naudojimas ne pagal paskirtj.... 248
6 Saugos nurodymai 248
7 Techniniai duomenys 251
8 Išpakavimas 251
9 Montavimas.... 251
10 Prieš pradedant eksploatuoti.... 252
11 Eksploatavimas.... 254
12 Darbo nuorodos 255
13 Valymas ir techninė priežiūra.... 256
14 Laikymas ir transportavimas 258
15 Remontas ir atsarginių dalių užsakymas...... 259
16 Utilizavimas ir pakartotinis atgavimas 260
17 Sutrikimų šalinimas 260
18 EB atitikties deklaracija 261
19 Perspektyvinis bréžinys.... 426

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai tu- ri būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Dėmesio! Nesilaikant ant gaminio esančių saugos ženklų ir įspėjamųjų nuorodu bei saugos ir valdymo nuorodu, galima patirti nuo sunkių iki mirtinų traumų.
	Prieš eksploatacijos pradžią perskaitykite eksploatavimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Naudokite klausos apsaugą. Užsidėkite apsauginius akinius.
	Įsitikinkite, kad kiti asmenys laikosi pakanka-mo saugaus atstumo.
	Nepjaukite ant šlaito aukštyn į jį arba žemyn nuo jo.
	Pavojus dėl nusviedžiamų dalių veikiant va-rikliui.
	Laikykite rankas ir kojas toliau nuo besisu-kančių peilių.
	Prieš eksploatuodami vejapjovę, pašalinkite aplink gulinčias mažas dalis, kurios gali būti nusviestos.

	Pavojus apsinuodyti! Naudokite gaminj tik išorės srityje ir niekada nenaudokite uždaro-se ar blogai vėdinamose patalpose.
	Prieš atlikdami techninės priežiūros darbus, pašalinkite uždegimo žvakės kištuką.
	Įspėjimas dėl karštų paviršių.
	DĖMESIO! Eksploatacinės medžiagos yra degios ir sprogios – pavojus nudegti. Nepil-kite degalų, kai variklis karštas arba veikia.
	Variklinė alyva
	Patikrinkite alyvos lygį.
	Bako talpa
	Peilio ilgis. Maks. pjovimo plotis.
	DRIVE – pavažiavimo pavaros apkaba STOP – variklio stabdymo svirtis
	Elektrinis paleidiklis
	Automatinis choke
	Garantuotasis gaminio garso galios lygis.
	Gaminys atitinka galiojančias Europos direk-tyvas.
	Gaminys atitinka galiojančias Serbijos gai-res.

1 Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dir- bant su nauju gaminiu.

Nuoroda:

pagal galiojanti Atsakomybės už gaminį įstatymą šio ga- minio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant,

• nesilaikant eksploatavimo instrukcijos,

• remontuojant tretiesiems asmenims, neigaliotiems specialistams,

• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirti,
• dėl elektros įrangos gedimų, atsiradusių nesilaikant nacionalinių elektros reglamentų ir nuostatų.

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis.

Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis gaminio naudojimo ir saugos nuorodomis. Eksploatuokite gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu perduokite ir visa dokumentaciją.

2 Gaminio aprašymas (1–28 pav.)

1. Viršutinė stūmimo rankena
   1a. Važiavimo pavara (rankena)
   1b. Boudeno lynas
   1c. Greitojo jtempimo svirtis
   1d. Poveržlě
   1e. Poveržlé
   1f. Plastikinė žvaigždės formos veržlė
2. Variklio stabdymo svirtis
   2a. Dujų kanalas
3. Elektrinio paleidiklio mazgas
   3a. Elektrinis paleidiklis
   3b. Varžtas
4. Apatinė stūmimo rankena
   4a. Plastikinė žvaigždės formos veržlė
   4b. Skečiamasis laikiklis
   4c. Kreipiamoji
   4d. Varžtas
   4e. Kabelio spaustukas
5. Degalų bakas
   5a. Bako dangtelis
6. Oro filtro dangtelis
   6a. Oro filtras
7. Vandens jungtis
8. Darbinis ratas
9. Uždegimo žvakės kištukas
   9a. Uždegimo žvakė
10. Išmetamuju duju vamzdis
11. Alyvos rodyklé
12. Šoninio išmetimo angos dangtis
    12a. Šoninio išmetimo įtaisas
13. Varantysis krumpliaratis
14. Pjovimo aukščio reguliatorius
15. Išmetimo sklendė
    15a. Mulčiavimo jděklas
16. Žolės surinkimo maišas
17. Paleidiklis su apsauginiu lynu
    17a. Virvès kablys
    17b. Sparnuotoji veržlé
18. Peilis
    18a. Peilio varžtas
    18b. Poveržlé

18c. Variklio suklys
18d. Trapecinis diržas
19. Karbiuratoriaus varžtas
20. Akumuliatorius
20a. Atsklendimo mygtukas
20b. Ikrovimo būsenos rodmuo
21. Akumuliatoriaus jkroviklis

3 Komplektacija (1–2 pav.)

Poz. Kiekis Pavadinimas

1. 1 x Viršutinė stūmimo rankena
   1c. 2 x Greitojo įtempimo svirtis
   1d. 2 x Poveržlé
   1e. 2 x Poveržlé
   1f. 2 x Plastikinė žvaigždės formos veržlė
2. 1 x Apatinė stūmimo rankena
   4a. 2 x Plastikinė žvaigždės formos veržlė
   4b. 2 x Skečiamasis laikiklis
   4c. 2 x Kreipiamoji
   4d. 2 x Varžtas
   4e. 1 x Kabelio spaustukas
   12a. 1 x Šoninio išmetimo įtaisas
   15a. 1 x Mulčiavimo jdėklas
3. 1 x Žolės surinkimo maišas
4. 1 x Akumuliatorius
5. 1 x Akumuliatoriaus jkroviklis
   1 x Benzininé vejapjové
   2 x Eksploatavimo instrukcija

(Vejapjovė, akumuliatorius + įkroviklis)

4 Naudojimas pagal paskirti

Benzininė vejapjovė skirta privačiam naudojimui namuose ir sode. Privačiam naudojimui ir sodui skirtos vejapjovės yra tokios, kurių kasmetinis naudojimas paprastai neviršija 50 valandų ir kurie dažniausiai naudojami žolei bei vejai prižiūrėti, tačiau ne viešuose želdiniuose, parkuose, sporto aikštėse bei žemės ir miškų ūkyje.

Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie gaminj naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Atlikus gaminio modifikacijas, už su tuo susijusią žalą ga- mintojas neatsako.

Gaminj leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

⚠️ ISPĖJIMAS

Prieš pradėdami eksploatuoti gaminį, savo pačių saugumui užtikrinti atidžiai perskaitykite šį žinyną ir bendrąsias saugos nuorodas. Kai gaminį perleidžiate tretiesiems asmenims, visada pridėkite šią eksploatavimo instrukciją.

Gaminys yra 20 V IXES serijos dalis ir jo negalima eksploatuoti su šios serijos akumuliatoriais. Akumuliatorius leidžiama jkrauti tik su šios serijos jkrovikliais. Čia atsižvelkite į gamintojo duomenis.

5 Naudojimas ne pagal paskirti

Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys naudo-jamas komercinėse, amatininkų arba pramoninėse įmonė-se arba panašiems darbams.

ISPÉJIMAS

Dél fizinio pavjoaus naudotojui vejapjovès negalima naudoti toliau išvardytiems darbams (nebaigtinis sąrašas):

– gyvatvorėms ir krūmams karpyti,
– vijokliniams augalams pjaustyti,
– vejai ant stogo augalų arba balkoninėse dėžėse prižiūrėti,
– medžių ir gyvatvorių atraižoms smulkinti,
- šaligatviams valyti (siurbti, nupūsti),
– dirvos nelygumams, pavyzdžiui, kurmiarausiams, ly-ginti,
– nupjautai žolei vežti tik tam numatytame žolės surinkimo krepšyje.

Signalinių žodžių aiškinimas

PAVOJUS

Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai.

ISPÉJIMAS

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai.

ATSARGIAI

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai.

DÉMESIO

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas.

6 Saugos nurodymai

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai!

ISPĖJIMAS

Perskaitykite visas šiam gaminiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.

Netinkamai laikantis saugos nuorodu ir nurodymu, galima sunkiai susižaloti.

ISPÈJIMAS

Prieš pradėdami dirbti su gaminiu, gerai susipažinkite su visais valdymo elementais.

– Pasitreniruokite, kaip naudoti gaminj, ir paprašykite, kad veikimą, veikimo principą ir darbo technikas paaiškintų patyręs naudotojas arba specialistas.
– Isitikinkite, kad avariniu atveju gaminj galèsite iš karto išjungti.
- Netinkamai naudojant, galima patirti gyvybei pavojingų sužalojimų.
- Jei eksploatuojant atsiranda defektas arba sutrikimas, gaminj iš karto išjunkite.
Tinkamai gydykite sužalojimus arba kreipkitės į gydytoją.

Kas negali naudotis gaminiu:

• vaikai ir kiti asmenys, kurie nėra susipažinę su naudojimo nurodymais (vietos nuostatose gali būti nustatytas naudotojo amžiaus cenzas),
• alkoholio, narkotikų ir medikamentų veikiami, pavargę arba ligoti asmenys.

6.1 Saugos nurodymai ranka valdomoms vejapjovėms

• Atidžiai perskaitykite naudojimo nurodymus. Susipažinkite su nustatymais ir tinkamu gaminio naudojimu.
• Niekada neleiskite vaikams arba kitiems asmenims, kurie néra susipažinę su naudojimo nurodymais, naudoti vejapjovės. Naudotojo amžiaus cenzą gali nustatyti vietos nuostatos.
• Niekada nepjaukite, kai šalia yra kitų asmenų, ypač vai-kų, arba gyvūnų. Nepamirškite, kad mašinos operatorius arba naudotojas yra atsakingas už nelaimingus at-sitikimus, susijusius su kitais asmenimis arba jų turtu.
• Pjaukite tik esant pakankamam matomumui. Būtina saugoti trečiąsias šalis.

- Jei gaminj turite perduoti kitiems asmenims, visada perduokite kartu ir šią naudojimo instrukciją.

- Pjaunant visada reikia avėti tvirtus neslidžius batus ir mūvėti ilgas kelnes. Nepjaukite basi arba avėdami lengvais sandalais.

- Patikrinkite teritorija, kurioje naudojamas gaminys, ir pašalinkite visus daiktus, pvz., akmenis, žaislus, lazdas ir kt., kurie gali būti pagriebti ir nusviesti i šalj.

- Išjunkite variklj, palaukite, kol jis sustos, ir atjunkite uždegimo žvakės jungtį, jei

• paliekate gamini,

• šalinate blokuojančius daiktus ar sangrūdas,

• gaminys turėjo sąlytį su pašaliniais daiktais,
  – gaminyje atsiranda sutrikimų ir nejprasta vibracija.

ISPÉJIMAS

Degalai yra labai degüs:

• Laikykite degalus tik tam skirtose talpyklose (kanis-truose).
• Pilkite degalus tik lauke ir pildami degalus nerūkykite.
• Prieš paleisdami variklj, pripildykite degalų. Veikiant varikliui arba iš karto po to, kai išjungiamas gaminys, negalima atidarinėti užsukamo bako dangtelio arba papildyti degalų.
• jei degalų išbėgo per kraštus, nemėginkite paleisti variklio. Vietoj to, pašalinkite gaminį nuo degalais užteršto ploto. Venkite bet kokio bandymo uždegti, kol išgaruos degalų garai.
• Saugumo sumetimais, esant pažeidimui, pakeiskite degalų baką ir kitus užsukamus bako dangtelius.
• Niekada nelaikykite degalų šalia uždegimo šaltinio. Visada naudokite patikrintą kanistrą. Laikykite degalus toliau nuo vaikų.
• Pakeiskite sugedusius duslintuvus.
• Prieš naudodami apžiūrimosios kontrolės būdu patikrinkite, ar peilis ir tvirtinimo kaiščiai nėra susidėvėję ar pažeisti. Norint išvengti disbalanso, nusidėvėjusius ir pažeistus peilius bei tvirtinimo kaiščius galima keisti tik komplektais.

6.2 Elektros jrangos sauga

• Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterių kištukų su įžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros smūgio pavojus.
• Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
• Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didėja elektros smūgio pavojus.

JSPĖJIMAS

Laikykitės saugos ir įkrovimo bei tinkamo naudojimo nuorodu, pateiktų akumuliatoriaus ir įkroviklio eksploatavimo instrukcijoje. Išsamų įkrovimo proceso aprašymą ir kitos informacijos rasite atskiroje naudojimo instrukcijoje.

Netinkamai naudojant akumuliatorių ir įkrovikli, galima patirti elektros smūgį arba gali kilti gaisras.

6.3 Valdymas

Valdymas:

- Pasirūpinkite, kad visos veržlės, kaiščiai ir varžtai būtų tvirtai priveržti, o gaminys saugios darbinės būsenos.

• Niekada nelaikykite gaminio su degalais bake pastate, kuriame degalu garai gali kontaktuoti su atvira liepsna arba kibirkštimis.
• Prieš statydami mašiną uždarose patalpose, leiskite gaminiui atvěsti.
• Norint išvengti gaisro pavojaus, aplink variklj, išmeta-muju duju vamzdj ir sritj aplink degalu baką neturi būti žolės, lapų arba išbėgusio tepalo (alyvos).
• Reguliariai tikrinkite žolės surinkimo įrenginį, ar jis nesusidėvėjęs ir ar veikia.
• Saugumo sumetimais pakeiskite nusidėvėjusias arba pažeistas dalis.
• Jei iš degalų bako reikia išleisti degalus, tai reikėtų da- ryti lauke.
• Nepalikite vidaus degimo variklio veikti uždarose patalpose, kuriose gali kauptis pavojingas anglies monoksidas.
• Pjaukite tik dienos šviesoje arba su geru dirbtiniu apšvietimu.
• Jei jmanoma, stenkitės nenaudoti gaminio, esant šlapiai žolei.
• Naudoti gaminj siaučiant audrai draudžiama – žaibo smūgio pavojus!
• Visada stovėkite stabiliai, ypač ant šlaitų.
• Valdykite gaminj tik žingsnio greičiu.
• Gaminiams ant ratų galioja: pjaukite skersai šlaito, niekada aukštyn i jį arba žemyn nuo jo, būkite ypač at-sargūs, kai ant šlaito keičiate važiavimo kryptį,
• nepjaukite ant itin stačių šlaitų ir šalia šiukšlynų, grio-vių arba tvenkinių, būkite ypač atsargūs, kai gaminį apsukate arba traukiate prie savęs,

ISPÉJIMAS

Dirbdami ir keisdami važiavimo kryptj prie griovių ir ant šlaitų, būkite ypač atsargūs:

• Stověkite stabiliai.
• Avékite batus su neslystančiais padais ir vilkékite tinkamais drabužiais.
  – Visada pjaukite skersai šlaito.
• Saugumo sumetimais važiuoti ant šlaitų su didesniu nei 15 laipsnių nuolydžiu negalima.
• Būkite ypač atsargūs važiuodami atbuline eiga ir traukdami gaminj. Pavojus suklupti!

- sustabdykite peilj, kai vejapjovę reikia paversti, transportuodami kitokiu paviršiumi, o ne žole, ir kai vejapjovę judinate nuo pjaunamo paviršiaus ir jo link.

ATSARGIAI

Vejapjovės negalima naudoti, kol nebus sumontuotas visas žolės surinkimo jrenginys arba savaime užsidarantis išmetimo angos apsaugas.

• Niekada nenaudokite vejapjovės su pažeistais apsauginiais įtaisais arba apsauginėmis grotelėmis ar nepri-tvirtinę apsauginiių įtaisų, pvz., atmušų ir (arba) žolės surinkimo įtaisų.

• Nekeiskite standartinių variklio nustatymų ir neviršykite jo sūkių skaičiaus.

• Prieš paleisdami variklj, atleiskite variklio stabdį bei iš-junkite visus pjovimo įrankius ir pavaras.

• Paleiskite variklj atsargiai pagal gamintojo nurodymus. Laikykite kojas pakankamu atstumu iki peilio.

- Paleidžiant variklj, vejapjovės negalima paversti, išskyrus, kai vejapjovę proceso metu reikia pakelti. Tokiu atveju paverskite ją tik tiek, kiek to būtinai reikia, ir kelkite ją tik nuo naudotojo nusuktoje pusėje.

- Nepaleiskite variklio, kai stovite priešais išmetimo kanalą.

- Niekada nekiškite rankų arba kojų prie besisukančių dalių arba po jomis. Visada laikykitės atstumo nuo išmetimo angos.

- Niekada nekelkite arba neneškite vejapjovės su veikiančiu varikliu.

- Išjunkite variklj ir jsitikinkite, kad visos judančios dalys sustojo, o uždegimo raktas, jei jis yra, ištrauktas:

– prieš šalindami blokuojančius daiktus arba sangrū-das išmetimo kanale,
- prieš tikrindami, valydami vejapjovę ar atlikdami darbus prie jos,
- patekus pašaliniam daiktui. Patikrinkite, ar gaminys nepažeistas, ir, prieš paleisdami iš naudojo arba dirbdami su gaminiu, atlikite reikalingus remonto darbus. Jei gaminys pradeda nejprastai stipriai vibruoti, iš karto patikrinkite,

- kai pasišalinate nuo gaminio,

– prieš pildami degalus.

- Kai variklis baigs veikti iš inercijos, uždarykite droselinę sklendę. Jei variklis turi benzino uždaromajj čiaupą, po naudojimo jj uždarykite.

- Eksploatuojant gamini per dideliu greičiu, gali padidėti nelaimingų atsitikimų pavojus.

- Būkite atsargūs atlikdami gaminio nustatymo darbus ir stenkitės neprisispausti pirštų tarp judančio peilio ir standžių įrenginio dalių.

- Būkite ypač atsargūs pjaudami ant paslankaus grunto, prie arti esančių šiukšlynų, griovių ir tvenkinių.

- Venkite vietų, kuriose nebesukimba ratai arba nesaugu pjauti.

- Šalia kelio atkreipkite dėmesį i eisma.

PAVOJUS

Pavojus suklupti!

Būkite ypač atsargūs važiuodami atbuline eiga ir trauk-dami gaminį.

Prieš važiuodami atbuline eiga jsitikinkite, kad už Jūsų nėra mažų vaikų.

• Naudotojas turi būti pakankamai apmokytas, kaip naudoti, nustatyti ir valdyti jrenginį (jskaitant draudžiamus valdymo veiksmus).
• Reguliariai tikrinkite gaminj ir prieš kiekvieną naudoji-mą įsitikinkite, kad visi paleidimo fiksatoriai ir liečia-mieji jungikliai tinkamai veikia.

• Netinkamai atliekant techninę priežiūrą, naudojant netinkamas atsargines dalis arba pašalinus ar modifikavus saugos įtaisus, gali būti pažeistas gaminys ir sunkiai sužalotas prie jo dirbantis asmuo.

• Atkreipkite dėmesį į tai, kad gaminio saugos sistemomis arba įtaisais nebūtų manipuliuojama ir jie nebūtų išaktyvinti. Niekada neišmontuokite dalių, kurios užtikrina saugą.

• Atkreipkite dėmesį į tai, kad naudotojas užplombuotų variklio sūkių skaičiaus reguliatoriaus nustatymų negali nei keisti, nei jais manipuliuoti.
• Naudokite tik gamintojo rekomenduojamus peilius ir priedus. Naudojant kitus įstatomus įrankius ir priedus, naudotojui kyla pavojus susižaloti.
• Visada palaikykite gera darbinę gaminio büseną.
• Būtina daryti pakankamas pertraukas, kad būtų sumažėtų triukšmas ir vibracija.

6.4 Liekamieji pavojai ir apsaugos priemonės

Neatsižvelgimas i ergonomijos principus

Aplaidus asmeninių apsauginių priemonių naudojimas (AAP)

Dėl aplaidaus asmeninių apsauginių priemonių naudojimo arba jų nenaudojimo, galima sunkiai susižaloti.

• Naudokite nurodytas apsaugines priemones.

Žmogaus elgsena, netinkama elgsena

- Atlikdami bet kokius darbus, visada būkite visiškai susikoncentravę.

Likęs pavojus

• Niekada negalima atmesti jo tikimybės

Pavojus dėl triukšmo

Klausos sutrikdymas

Ilgesnì laiką dirbant su gaminiu be apsaugų, gali būti su-trikdyta klausa.

• Naudokite klausos apsauga.

Elgsena avariniu atveju

Įvykus nelaimingam atsitikimui, imkitės reikalingų atitinkamų pirmosios pagalbos priemonių ir kuo skubiau iškvieskite kvalifikuotą gydytoją.

Liekamosios rizikos

Gaminys pagamintas pagal technikos lygj ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.
• Stenkitės gaminio nepaleisti neplanuotai.
• Kai gaminys eksploatuojamas, laikykite savo rankas toliau nuo darbo zonos.
• Neplanuotas gaminio paleidimas.
• Laikykitės naudojimo instrukcijoje pateiktų techninės priežiūros ir saugos nuorodu.

ISPĖJIMAS

Dirbant ilgesnj laiką, dėl vibracijos operatoriaus rankose gali sutrikti kraujotaka (baltų pirštų sindromas).

Baltų pirštų sindromas yra kraujagyslių liga, kuria ser gant spazmuoja smulkiosios rankų ir kojų pirštų krauja- gyslės. I susijusias vietas nebetiekiama pakankamai kraujo ir dėl to jos atrodo itin baltos. Dažnas vibruojan- čių gaminių naudojimas asmenims, kurių kraujotaka yra sutrikusi (pvz., rūkančių, sergančių diabetu asmenų), ga- li sukelti nervų pažeidimus.

Jei pastebite nejprastų sutrikimų, nedelsdami nutraukite darbą ir kreipkitės į gydytoją.

7 Techniniai duomenys

Variklio tipas 4-taktis variklis / aušinamas oru

Darbo tūris 150 cm3

Darbinis sūkių skaičius 2800 min. -1

Variklio galia 2,6 kW/3,5 PS

Degalai Standartinis benzinas / bešvinismaks. 10 % bioetanolio

Bako talpa 0,8 l

Variklinė alyva SAE 10W-30/SAE 10W-40

Bako talpa / alyva 0,4 l

Pjovimo aukščio reguliatorius 25–75 mm / 8 padėtys

Pjovimo aukščiai 25 (1) / 35 (2) / 45 (3) / 50 (4) /55 (5) / 65 (6) / 70 (7) 75 (8) (+ /- 5) mm

Žolės surinkimo maišotalpa 55 l

Pjovimo plotis 46 cm

CO2 išstūmimas 1033 g/kWh

Svoris (su tuščiu baku ir iki galo sumontavus) 28,5 kg

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmas ir vibracija

ISPÉJIMAS

triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos triukšmas viršija 85 dB, Jūs ir šalia esantys asmenys turi naudoti tinkamą klausos apsaugą.

Triukšmo vertės

Garso slėgio lygis L_pA	74,6 dB
Matavimo neapibrėžtis K_pA	1,81 dB
Garantuotas garso galios lygis L_wA	96 dB
Išmatuotas garso galios lygis L_wA	94,6 dB
Matavimo neapibrėžtis K_wA	1,81 dB

Jei reikia, laikykitės poilsio režimo ir apribokite darbo trukmę iki minimumo.

Vibracijos parametrai (svyravimas rankomis)

Vibracija ahv	5,7 m/s2
Matavimo neapibrėžtis Kn	2,3 m/s2

Apribokite susidaranti triukšma ir vibraciją iki mini-mumo!

• Naudokite tik nepriekaištingus gaminius.
• Gaminj reguliariai techniškai prižiūrėkite ir valykite.
• Pritaikykite savo darbo būdą gaminiui.
• Neperkraukite gaminio.
• Prireikus paveskite gaminj patikrinti.
  • Kai gaminys nenaudojamas, ji išjunkite.
• Mūvėkite pirštines.

Norėdami sumažinti pavojus, laikykitės tolesnių nurodymų:

• Šaltu oru pasirūpinkite kūno ir ypač rankų šiluma.
• Reguliariai darykite pertraukas ir tuo metu judinkite rankas, kad skatintumėte kraujotaką.
• Pasirūpinkite kuo mažesne gaminio vibracija, regulariai atlikdami jos techninę priežiūrą ir gerai pritvirtindami prie gaminio dalis.

8 Išpakavimas

ISPÉJIMAS

Gaminys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais mašeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite gaminj ir priedus, ar transportuojant jie nebuvo pažeisti. Apie bet kokius pažeidimus nedelsdami informuokite transporto jmonę, kuri pristatė gaminj. Vėliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

9 Montavimas

ATSARGIAI

Pavojus susižaloti dėl besisukančio peilio. Su gaminiu dirbkite tik tada, kai peiliai išjungti ir nejuda!

DÉMESIO

Montuodami stūmimo rankeną jsitikinkite, kad droselinės sklendės valdymo lynas nebūtų prispaustas.

Pastatykite gaminj ant lygaus, tiesaus paviršiaus.

Reikalingi jrankiai:

• varžtu su kryžminėmis išdrožomis atsuktuvo*,
  * = i komplektaciją privalomai nejeina!

9.1 Apatinės stūmimo rankenos (4) montavimas (3 pav.)

1. Išmontuokite konstrukcinę dalj, kurią sudaro varžtas (4d), tarpiklis (4b) ir sparnuotoji plastikinė žvaigždės formos veržlė (4a).
2. Užstumkite po vieną kreipiamają (4c) ant apatinės stū-mimo rankenos (4) kaiščio.
3. Uždėkite apatinę stūmimo rankeną (4) ant kreipiamujuj (4c). Įsitikinkite, kad apatinė stūmimo rankena (4) įstatyta į kaištį ir tvirtinimo skylės sutampa.
4. Ikiškite po vieną varžtą (4d) per apatinės stūmimo ran- kenos (4) tvirtinimo skyles.
5. Ant kiekvieno varžto (4d) uždėkite tarpiklį (4b) ir užfik-suokite plastikine žvaigždės formos veržle (4a).

9.2 Viršutinės stūmimo rankenos (1) montavimas (4 pav.)

1. Išlygiuokite viršutinę stūmimo rankeną (1) ties atitinka-mais apatinės stūmimo rankenos (4) tvirtinimo taškais.
2. Ant visų greitojo įtempimo svirčių (1c) uždėkite po poveržlę (1d) ir priveržkite jas per viršutinės ir apatinės stūmimo rankenu (1/4) tvirtinimo skyles.
3. Ant kiekvienos greitojo įtempimo svirties (1c) uždėkite po poveržlę (1e).
4. Kiekvieną greitojo įtempimo svirtį (1c) pritvirtinkite plastikine žvaigždės formos veržle (1f). Įsitikinkite, kad droselinės sklendės valdymo lynas ir Boudeno lynas, kurie vėliau bus pritvirtinti kabelio spaustuku (4e), netrukdytų.

9.3 Elektrinio paleidiklio mazgo montavimas (3) (1, 5–9 pav.)

1. Išspauskite variklio stabdymo svirties (2) dešinę pusę iš plastikinio laikiklio, esančio ant viršutinės stūmimo rankenos (1).
2. Judinkite variklio stabdymo svirtj (2) i priekj, kad ja nukabintumete iš plastikinio laikiklio.
3. Uždėkite elektrinio paleidiklio mazgą (3) ant viršutinės stūmimo rankenos (1).
4. Kiekvieną elektrinio paleidiklio mazgą (3) pritvirtinkite varżtais (3b). Įsitikinkite, kad droselinės sklendės valdymo lynas (2a) ir Boudeno lynas (1b), kurie vėliau bus pritvirtinti kabelio spaustuku (4e), netrukdytu.
5. Tvirtai priveržkite varžtus (3b) kryžminiu atsuktuvu.
6. Prakiškite droselinės sklendės valdymo lyną (2a) pro elektrinio paleidiklio mazgą (3), kaip parodyta 6 pav.
7. Ikiškite droselinės sklendės valdymo lyną (2a) i variklio stabdymo svirtį (2) ir paspauskite dešinę variklio stabdymo svirties (2) pusę atgal i plastikinį laikiklj ant viršutinės stūmimo rankenos (1).
8. Užfiksuokite droselinės sklendės valdymo lyną (2a) ir Boudeno lyną (1b) pridedamu kabelio spaustuku (4e) prie apatinės stūmimo rankenos (4).
9. Užkabinkite paleidiklio su apsauginiu lynu (17) rankeną už lyno kablio (17a). Jei reikia, atlaisvinkite sparnuotą veržlę (17b).

10 Prieš pradedant eksploatuoti

DÉMESIO

priës pradëdami eksploatuoti, gaminj būtinai iki ga-lo sumontuokite!

! ISPÈJIMAS

Pavojus sveikatai!

Įkvėpus degalų / tepimo alyvos garų ir išmetamųjų dujų, galima rimtai pakenkti sveikatai, netekti sąmonės, o kraštutiniais atvejais – mirti.

• Nejkvėpkite degalų / tepimo alyvos garų ir išmeta-mųjų dujų.
  – Eksploatuokite gaminj tik lauke.

DÉMESIO

Gaminio pažeidimas!

Jei gaminys eksploatuojamas be variklinės ir transmisinės alyvos arba su per mažai alyvos, dėl to gali būti pažeistas variklis.

– Prieš pradėdami eksploatuoti pripildykite degalų ir alyvos. Gaminys pristatomas be variklinės ir transmisinės alyvos.

DÉMESIO

Žala aplinkai!

Išbėgusi alyva gali tvariai užteršti aplinką. Skystis yra labai nuodingas ir gali greitai užteršti vandenį.

– Pildykite / ištuštinkite alyvą tik ant lygių, sutvirtintų paviršių.
– Naudokite pripildymo atvamzdį arba piltuvą.
– Surikite išleistą alyvą j tinkamą indą.
- Nedelsdami surinkite išlietą alyvą ir utilizuokite šluostę pagal vietos reikalavimus.
- Utilizuokite alyvą pagal vietos reikalavimus.

DÉMESIO

Pažeidimo pavojus!

Jei naudojami netinkamai laikyti arba neišleisti degalai, jie gali užkišti karbiuratorių arba neigiamai paveikti variklio eksploatavimą.

– Nereikalingus degalus supilkite j orui nelaidų rezervuarą ir laikykite jį tamsioje, vėsioje patalpoje.

DÉMESIO

Tam tikras šio gaminio keliamas triukšmas yra neišvengiamas. Atidėkite triukšmingus darbus iki patvirtinto ir tam skirto laiko. Jei reikia, laikykitės poilsio režimo ir apribokite darbo trukmę iki minimumo.

Siekdami apsaugoti save ir šalia esančius asmenis, dévěkite tinkamas klausos apsaugos priemones.

Pastatykite gamini ant lygaus, tiesaus paviršiaus.

Reikalingi jrankiai:

• matavimo indo, 1 litro (atsparaus alyvai / benzinui) ^* ,
- piltuvo*,
- Skudurélis / šluosté*
* = j komplektaciją privalomai nejeina!

10.1 Variklinės alyvos pripildymas (10 pav.)

DÉMESIO

Gaminys pristatomas be variklinės alyvos. Todėl prieš eksploatacijos pradžią būtinai pripildykite alyvos. Tam naudokite universalią alyvą (SAE 10W-30 arba SAE 10W-40).

prieš kiekvienos eksploatacijos pradžia reguliariai tikrinkite alyvos lygj. Dėl per mažo alyvos lygio gali būti pažeistas variklis.

1. Po to vėl išsukite alyvos rodyklę (11), sukdami prieš laikrodžio rodyklę.
2. Pripildykite j baką per piltuvą variklinės alyvos. Atkreipkite dėmesį j tai, kad neviršytumėte maks. pripildymo kiekio (žr. techninius duomenis). Atsargiai pripildykite alyvos iki pripildymo atvamzdžio apatinio krašto.
3. Nuvalykite alyvos rodyklę (11) sausa, bepūke šluoste.
4. Vél jkiškite alyvos rodyklę (11), vél tvirtai neprisukdami alyvos rodyklės (11).
5. Ištraukite alyvos rodyklę (11) ir horizontalioje padėtyje nuskaitykite alyvos lygį. Alyvos lygis turi būti tarp maks. ir min. alyvos rodyklės žymų (11).
6. Jei alyvos pripildymo lygis per mažas, jpilkite rekomenduojamą kiekį alyvos (žr. techninius duomenis).
7. Po to vėl įsukite alyvos rodyklę (11).

10.2 Degalų pripildymas (11 pav.)

PAVOJUS

Gaisro ir sprogimo pavojus!

Pildomi degalai gali užsidegti ir netgi sprogti. Dėl to galima stipriai nudegti arba mirti.

• Išjunkite variklj ir leiskite jam atvěsti.
• Laikykite juos toliau nuo karščio, liepsnu ir kibirkščiu.
  • Pilkite degalus tik lauke.
• Mūvėkite apsaugines pirštines.
• Venkite sąlyčio su oda ir patekimo į akis.
• Paleiskite gaminj ne mažesniu nei 3 m atstumu nuo degalų pripildymo vietos.
• Atkreipkite dèmesj i nesandarumus. Išbėgus degalu, nepaleiskite variklio.

DÉMESIO

Gaminys pristatomas be degalų. Todėl prieš pradėdami eksploatuoti būtinai pripildykite degalų. Tam naudokite „Super E10“ benziną.

1. Išvalykite pildymo srities aplinką. Dėl nešvarumu de-galu bake (5) atsiranda veikimo sutrikimų.
2. Atsargiai atidarykite bako dangtelj (5a), kad galétumėte pašalinti galimai esantį viršslėgį.
3. Pripildykite j degalų baką (5) per piltuvą degalų. Atkreipkite dėmesį j tai, kad neviršytumėte maks. pripildymo kiekio (žr. techninius duomenis). Atsargiai pripildykite degalų iki pripildymo atvamzdžio apatinio krašto.
4. Vél uždarykite bako dangtelj (5a). Isitikinkite, kad bako dangtelis (5a) sandariai užsidaro.
5. Išvalykite bako dangtelj (5a) ir aplinką.

10.3 Akumuliatoriaus (20) jkrovimo būsena (1, 2, 12 pav.)

Vejapjovė yra su elektriniu paleidikliu (3a). Kaip paleidiklio akumuliatorius naudojamas ličio jonų akumuliatorius (20). Akumuliatoriaus (20) ir įkroviklio (21) naudojimas aprašytas pridedamoje naudojimo instrukcijoje.

1. Norédami patikrinti jkrovimo būseną, paspauskite akumuliatoriaus (20) jkrovimo būsenos indikatoriaus (20b) mygtuką. Akumuliatoriaus jkrovimo būsenos indikatorius (20b) rodo akumuliatoriaus (20) jkrovimo būseną.
2. Akumuliatorių (20) galima įkrauti tik naudojant pride-damą įkroviklj (21). Eksploatuojant vejapjovę, akumu-liatorius (20) papildomai nejkraunamas.

10.4 Pjovimo aukščio nustatymas (13 pav.)

DÉMESIO

Reguliuoti pjovimo aukštį leidžiama tik išjungus variklj ir ištraukus uždegimo žvakės kištuką.

• Tankioje, aukštoje žolėje nustatykite aukščiausią pjovimo lygį ir pjaukite lėčiau. Pirmajam sezono pjovimui reikėtų parinkti didelį pjovimo aukštį. Pjovimo aukštį sureguliuokite taip, kad gaminys nebūtų perkrautas.
• Pasirinkite pjovimo aukštį, atsižvelgdami į faktinį vejos ilgį.
• Pjaukite keliais etapais, kad vienu kartu būtų nupjauta maks. 4 cm vejos.
  • Tinkamas pjovimo aukštis

– dekoratyvinės žolės apie 30–45 mm,

- naudingosios vejos apie 40–65 mm.

Pjovimo aukštis nustatomas pjovimo aukščio reguliavimo svirtimi (14). Galima nustatyti skirtingus pjovimo aukščius.

1. Patraukite pjovimo aukščio reguliavimo svirti (14) i isore.
2. Pjovimo aukščio reguliavimo svirtį (14) nustatykite į norimo pjovimo aukščio padėtį.
3. Vél atleiskite pjovimo aukščio reguliavimo svirtj (14). Svirtis užsifiksuoja norimoje padětyje.

10.5 Akumuliatoriaus (20) įstatymas / išėmimas (14 pav.)

1. Norėdami išimti akumuliatorių (20) iš gaminio, pa- spauskite akumuliatoriaus atblokavimo mygtuką (20a) ant akumuliatoriaus (20) ir ištraukite akumuliatorių (20).
2. Norédami jdéti akumuliatorių (20), įstumkite akumuliatorių (20) išilgai kreipiamojo bėgelio į elektrinio paleidiklio mazgą (3). Jis girdimai užsifiksuos.

10.6 Peilių stabdymo įtaisas (1, 21 pav.)

Prieš kiekvieną naudojimą turite patikrinti peilių stabdymo įtaisą. Paleiskite variklj kaip aprašyta ties 11.4.

1. Atleiskite variklio stabdymo svirtj (2). Variklis išsijungia, o peilis (18) stabdomas.
2. Peilis (18) turi sustoti per 7 sekundes.

11 Eksploatavimas

Vejapjovę varo galingas, oru aušinamas 4 taktų variklis. Gaminį galima paleisti su elektrinio paleidiklio mazgu ir be jo bei jame yra 7 pakopų pjovimo aukščio reguliatorius, žolės surinkimo krepšys ir sulankstoma stūmimo juosta. Norėdami sužinoti apie valdymo įtaisų funkcijas, žr. toliau pateiktus aprašymus.

Kontrolé prieš valdant

• Patikrinkite mašiną iš visų pusių, ar nėra alyvos arba degalų nuotėkio.
  • Patikrinkite variklinės alyvos lygi.
• Patikrinkite degalų lygį – bakas turėtų būti pripildytas bent iki pusės.
• Patikrinkite oro filtro būklę.
• Patikrinkite degalų tiekimo linijų būklę.
• Jsitikinkite, kad uždegimo žvakės kištukas pritvirtintas prie uždegimo žvakės.
• Atkreipkite dėmesį į tai, ar nėra pažeidimo požymių.
• Patikrinkite, ar sumontuoti visi apsauginiai uždangalai ir ar priveržti visi varžtais, veržlės bei kaiščiai.

11.1 Pjovimas su žolės surinkimo maišu

DÉMESIO

Neeksploatuokite gaminio, jei žolės surinkimo maišas iki galo neuždėtas arba be mulčiavimo jdėklo.

DÉMESIO

Žolès surinkimo maišą nuimkite arba pritvirtinkite tik tada, kai variklis išjungtas, o peilis nejuda.

11.1.1 Žolės surinkimo maišo (16) įdėjimas (15 pav.)

1. Pakelkite galinę išmetimo sklendę (15).
2. Suimkite žolės surinkimo maišą (16) už nešimo rankenos.
3. Žolės surinkimo maišą (16) įkabinkite į gaminio gale esančią žolės surinkimo maišo pakabą.
4. Nuimkite galinę išmetimo sklendę (15). Ji prilaiko żo- lės surinkimo maišą (16) tam tikroje padėtyje.

11.1.2 Žolės surinkimo maišo (16) ištuštinimas (1, 15 pav.)

ISPĖJIMAS

Prieš nuimdami žolės surinkimo maišą, išjunkite varikli ir palaukite, kol sustos peilis.

DÉMESIO

Pavojus susižaloti!

Žolės surinkimo maišą nuimkite tik tada, kai variklis iš-jungtas, o peilis nejuda.

Kai pjaunant lieka gulėti žolės likučiai, reikia ištuštinti žolės surinkimo maišą.

1. Norėdami išimti žolės surinkimo maišą (16), pakelkite galinę išmetimo sklendę (15).
2. Išimkite žolės surinkimo maišą (16) už nešimo rankenos. Pagal saugos taisykles išmetimo sklendė (15) nukabinant žolės surinkimo maišą (16) užsidaro ir uždaro galinę išmetimo angą.

Jeigu angoje lieka žolės likučių, tuomet, kad būtų lengviau paleisti variklj, tikslinga vejapjovę maždaug 1 m patraukti atgal.

DÉMESIO

Pjaunamos medžiagos likučių iš vejapjovės korpuso ir nuo darbo įrankio nešalinkite ranka arba kojomis, o tik naudodami tinkamas pagalbines priemones, pvz., šepe- tį arba rankinę šluotelę.

Kad žolė būtų gerai surenkama, po naudojimo reikia išvalyti žolės surinkimo maišą (16) ir ypač oro filtrą (6a).

11.2 Žolės pjovimas su mulčiavimo jdėklu

Mulčiuojant pjaunama medžiaga susmulkinama uždara-me vejapjovės korpuse ir vėl paskirstoma ant vejos. Žolės rinkti ir utilizuoti nereikia. Smulki nupjauta žolė kaip natū-ralios trašos krenta atgal velėną, aprūpina veją drėgme ir aprūpina svarbiomis maistingosiomis medžiagomis.

DÉMESIO

Mulčiuoti galima tik esant santykinai trumpai vejai.

11.2.1 Mulčiavimo jdėklo (15a) įstatymas (16 pav.)

1. Pakelkite galinę išmetimo sklendę (15).
2. Išimkite žolės surinkimo maišą (16) (jei jdėtas) už nešimo rankenos.
3. Pakelkite išmetimo sklendę (15) ir įstatykite mulčiavimo jdėklą (15a).
4. Nustatykite pjovimo aukšti (žr. 10.4).

Patarimai dėl mulčiavimo:

- Kai žolė yra 4–6 cm aukščio, patrumpinkite ją 2 cm.

11.3 Pjovimas su šoninio išmetimo anga

Su šoninio išmetimo anga (12a) galite įveikti taip pat ir aukštą bei laukinę žolę, kuri pjaunama tik retai.

11.3.1 Šoninio išmetimo angos (12a) įstatymas (17 pav.)

1. Iš pradžių nuimkite žolės surinkimo žolę (16) ir jdėkite mulčiavimo jdėklas (15a) (žr. 11.2).
2. Atfiksuokite šoninio išmetimo sklendės (12) fiksatorių, užlenkite ją j viršų ir tvirtai laikykite.
3. Vél jděkite šoninio išmetimo angos sklendę (12a).
4. Létai uždarykite šoninio išmetimo angos sklendę (12). Šoninio išmetimo angos sklendė (12) apsaugo šoninio išmetimo anga (12a) prieš iškrentant.

11.3.2 Šoninio išmetimo angos (12a) pašalinimas (17 pav.)

1. Atfiksuokite šoninio išmetimo sklendės (12) fiksatorių, užlenkite ja j viršų ir tvirtai laikykite.
2. Pašalinkite šoninio išmetimo angą (12a) ir uždarykite šoninio išmetimo angos sklende (12).

11.4 Variklio paleidimas

NUORODA

Paleidus variklj, peilis sukasi.

Nepaleiskite gaminio, jei išmetimo kanalas neuždengtas viena iš toliau nurodytu dalių:

• Žolès gaudyklès krepšys
• Mulčiavimo jdėklas

11.4.1 Variklio paleidimas el. paleidikliu (1, 2, 18 pav.)

1. Patikrinkite akumuliatoriaus (20) jkrovimo būseną (žr. 10.3) ir, jei reikia, ji ikraukite.
2. Prieš paleisdami kaskart patikrinkite degalų ir variklinės alyvos lygį (žr. skirsnius 10.1 ir 10.2). Įsitikinkite, kad uždegimo žvakės kištukas (9) prijungtas prie uždegimo žvakės (9a).
3. Istumkite ikrautą akumuliatorių (20) išilgai kreipiamojo bėgelio į gaminį. Akumuliatorius (20) girdimai užsifik-suoja.
4. Stověkite už vejapjověs.
5. Paspauskite variklio stabdymo svirti (2) vairo link ir ją laikykite.
6. Paspauskite ir palaikykite elektrinį paleidiklj (3a) ant elektrinio paleidiklio mazgo (3).
7. Variklis pasileidžia.
8. Pasileidus gaminiui, vėl atleiskite elektrinį paleidiklj (3a) vėl galite atleisti.

11.4.2 Variklio paleidimas be el. paleidiklio (1, 19 pav.)

1. Prieš paleisdami kaskart patikrinkite degalų ir variklinės alyvos lygį (žr. skirsnius 10.1 ir 10.2). Įsitikinkite, kad uždegimo žvakės kištukas (9) prijungtas prie uždegimo žvakės (9a).

2. Stověkite už vejapjovės. Viena ranka spaudžia variklio stabdymo svirtį (2) valdymo rankenos link. Kita ranka turi būti ant paleidiklio su apsauginiu lynu (17).

3. Paleiskite variklj paleidikliu su apsauginiu lynu (17). Norėdami tai padaryti, ištraukite rankeną maždaug 10–15 cm (kol pajusite pasipriešinimą). Tada stipriai patraukite. Jei variklis nepasileistų, dar kartą patraukite už paleidiklio su apsauginiu lynu (17).

4. Dėl apsauginio sluoksnio ant variklio, kai naudojate gaminį pirmą kartą, gali susidaryti šiek tiek dūmų. Tai yra standartinis procesas.

DÈMESIO

– Neleiskite, kad paleidiklis su apsauginiu lynu grjžtu atgal. Tai gali sukelti pažeidimus.
- Šaltu oru gali reikėti paleidimo procesą pakartoti ke-lis kartus.

11.5 variklio išjungimas

ISPÈJIMAS

Pavojus susižaloti!

Išjungus variklj, peilis dar kelias sekundes veikia. Jei paliesite besisukančias dalis, galite jsipjauti.

– Palaukite, kol peilis sustos.
– Nestabdykite peilio ranka.
– Mūvėkite apsaugines pirštines.
- Kad išvengtumėte atsitiktinio variklio paleidimo sustabdant arba pastatant gamini, ištraukite uždegimo žvakės kištuka iš uždegimo žvakės.
– Laikykite peilj toliau nuo koju.

1. Norėdami išjungti variklj, iš pradžių atleiskite važiavimo pavaros (1a) apkabą ir po to variklio stabdymo svirtį (2). Palaukite, kol peilis (18) sustos.
2. Išimkite akumuliatorių (20) (žr. skirsnį 10.5).

11.6 Važiavimo režimas (1 pav.)

Vejapjovė yra su galinių ratų pavara.

11.6.1 Važiavimo pavaros jjungimas

1. Paleiskite vejapjovę (žr. 11.4).
2. Patraukite ir laikykite važiavimo pavaros (1a) rankeną vairo link.
3. Važiavimo pavara jjungiama (pavaros ratas (13) juda) ir vejapjovė juda i priekį.

DÉMESIO

Venkite gaminio pažeidimų! Venkite gaminio pažeidimų! Važiavimo pavaros apkabą visada aktyvinkite pilnutinai (iki galo), kad nebūtų pažeista pavarų dėžė.

11.6.2 Važiavimo pavaros (1a) išjungimas

1. Atleiskite važiavimo pavaros (1a) rankeną. Važiavimo pavara (1a) išjungiama ir vejapjovė lieka stovėti.
2. Variklis veikia toliau.

12 Darbo nuorodos

- Pjaukite tik aštriu, nepriekaištingos kokybės peiliu, kad neapsitrintų žolės stiebeliai ir veja nepageltonuotų.

• Kad pjovimo vaizdas būtų tolygus, kreipkite vejapjovę kuo tiesesnėmis juostomis. Tuo metu šios juostos visada turėtų kelis centimetrus persidengti, kad neliktų juostų.
• Vejapjovės korpuso apačia turi būti švari. Pašalinkite žolės likučius. Dėl sankaupų sunkiau paleisti ir daromas poveikis pjovimo kokybei bei žolės išmetimui.
• Ant šlaitų pjaukite skersai šlaito. Kad vejapjovė neslystų i viršų, ją reikia nustatyti i įstrižą padėtį.

ISPÈJIMAS

Būtina saugoti trečiąsias šalis.

12.1 Baigus pjauti

• Prieš statydami vejapjovę uždaroje patalpoje, visada iš pradžių palaukite, kol variklis atvės. Prieš statydami į laikymo vietą, pašalinkite žolę, lapus, tepalą ir alyvą. Nedėkite ant vejapjovės kitų daiktų.
• Prieš naudodami iš naujo, patikrinkite visus varžtus ir veržles. Priveržkite atsilaisvinusius varžtus.
• Prieš naudodami iš naujo, ištuštinkite žolės surinkimo maišą.
  • Taip pat atkreipkite dėmesį i skyrių „Laikymas“.

13 Valymas ir techninė priežiūra

ISPÉJIMAS

Šioje eksploatavimo instrukcijoje neaprašytus remonto ir techninės priežiūros darbus paveskite atlikti tik specializuotoms dirbtuvėms. Naudokite tik originalias atsargines dalis.

ISPÉJIMAS

Netinkamai atliekant techninės priežiūros arba valymo darbus, galima susižaloti!

ISPÈJIMAS

Atliekant valymo, remonto ir techninės priežiūros darbus, gaminys gali netikėtai pasileisti bei taip sukelti sužalojimus ir nudegimus.

• Išjunkite gamini.
  – Ištraukite uždegimo žvakės kištuką iš uždegimo žvakės.
  – Išimkite akumuliatorių.
  – Palaukite, kol gaminys atvès.

ISPÉJIMAS

Reguliariai / kasdien ir prieš pradėdami eksploatuoti atlikite apžiūrimają ir veikimo kontrolę / techninę priežiūrą. Taip įsitikinsite, kad gaminys yra geros darbinės būsenos.

• Jei netinkamai atliekama techninė priežiūra, naudojamos netinkamos atsarginės dalys arba išmontuojami ar modifikuojami saugos įtaisai, galima patirti didelės materialinės žalos arba gali būti sužaloti asmenys.
• Jei naudotojas negali pats atlikti šio darbo, reikia kreiptis i specializuotos prekybos atstovą.

13.1 Valymas

13.1.1 Vejapjovės valymas (1 pav.)

• Valyti sodo žarna rekomenduojama tik esant mažam slėgiui. Aukšto slėgio valymo įrenginys netinkamas gaminiui valyti.
• Atkabinkite žolės gaudyklės maišą ir išvalykite ji rankine šluotele. Šluotele taip pat galite nuvalyti nešvarumus nuo vejapjovės korpuso.
• Jei yra didesnių nešvarumu, gaminį galite nuvalyti drėgna šluoste.

DÉMESIO

Prieš paversdami vejapjovę, ištuštinkite degalų baką degalų išsiurbimo siurbliu (nejeina į komplektacija).

Vejapjovès negalima paversti daugiau nei 90 laipsnių.

1. Geriausia paverskite vejapjove į galą. Įsitikinkite, kad uždegimo žvakė (9a) nukreipta į viršų. Jei uždegimo žvakė (9a) nukreipta žemyn, gali ištekėti alyva ir stipriai pažeisti variklj bei karbiuratorių.
2. Gaminj taip pat galite paversti j šoną. Tačiau tuo metu turite būtinai atkreipti dėmesį į tai, kad oro filtras uždangalas (6) būtų viršutinėje pusėje.
3. Išvalykite vejapjovės apačią mentele ir rankine šluotele. Mentelė padeda pašalinti stambias ir didesnes augalų liekanas iš peilių (18) zonos. Iš karto po naudojimo apatinę dalį valyti lengviau ir tai galėsite padaryti kruopščiau. Tuomet purvas ir augalų liekanos dar švieži ir juos lengviau pašalinti.
4. Jei reikia ir jei nešvarumus sunku pašalinti, taip pat galite naudoti specialų valiklj. Nenaudokite agresyvių valymo priemonių, pvz., šaltojo valymo reagentų arba plovimo benzino.
5. Patikrinkite, ar žolės išmetimo kanalo neužkišo žolės likučiai, ir prireikus juos pašalinkite.

13.1.2 Vejapjovės valymas per vandens jungti (7) (1, 20 pav.)

NUORODA

Vél tinkamai jkiškite uždegimo žvakės kištuką i uždegimo žvakę.

1. Iš pradžių išimkite mulčiavimo jdėklą (15a) arba žolės surinkimo maišą (16).

2. Norėdami išvalyti, prie vandens jungties (7) per įmon-tuotą kištukinę jungtį prijunkite sodo žarną.

3. Ijunkite vandenji ir paleiskite vejapjovę (žr. 11.4).

4. Besisukančiu peiliu (18) suformuojamas vandens sū-kurys.
5. Po kelių minučių ant vejapjovės neliks jokių prilipusių nešvarumų ir žolės likučių.
6. Po to leiskite vejapjovei trumpai veikti be vandens, kad didžioji dalis drėgmės pasišalintų su cirkuliuojančiu peilio oru (18).

13.1.3 Trapecinio diržo (18d) valymas (21 pav.)

1. Paverskite vejapjovę i gala.
2. Išvalykite trapecinj dirža (18d) po kiekvieno naudojimo rankine šluotele arba suslėgtuoju oru.

13.2 Techninė priežiūra

• Reguliari, kruopšti einamoji priežiūra užtikrina, kad nepasikeis gaminio saugos lygis ir galia.
• Pasirūpinkite, kad visos veržlės, kaiščiai ir varžtai būtų tvirtai priveržti, o gaminys – saugios darbinės būsenos.
• Reguliariai tikrinkite žolės surinkimo maišą, ar jis nesusidėvėjęs ir ar veikia.
• Saugumo sumetimais pakeiskite nusidėvėjusias arba pažeistas dalis.
• Patikrinkite, ar saugiai pritvirtinti priekiniai ir galiniai ratai.
• Kad ratai lengvai judėtų, rekomenduojame bent kartą per sezoną išvalyti ratų ašis ir stebules.
• Šioje naudojimo instrukcijoje neaprašytus darbus turėtų atlikti tik įgaliotos specializuotos dirbtuvės.
• Pastatykite gamini ant lygaus, tiesaus paviršiaus.

Reikalingi jrankiai:

• Montavimo raktas*
• degalų išsiurbimo siurblio*,
• Skudurélis / šluosté*
• Veržliaraktis / galinis raktas SW 17 mm*
• Veržliaraktis / galinis raktas SW 10 mm*
• Alyvos siurblys*
• plokščios alyvos surinkimo vonios (alyvai pakeisti)*,
• Surinkimo rezervuaras*
  • Varinis vielinis šepetys*

* = j komplektaciją privalomai nejeina!

13.2.1 Peilio (18) keitimas (1, 22 pav.)

ISPÉJIMAS

Dirbant su pažeistu peiliu, kyla pavojus susi- žaloti.

– Mūvėkite apsaugines pirštines!
- Saugumo sumetimais paveskite peilj galąsti, balansuoti ir montuoti įgaliotoms specializuotoms dirbtuvėms. Norint pasiekti optimalių darbo rezultatų, rekomenduojame pavesti išvalyti peilį vieną kartą per metus.
- Keičiant peilj, leidžiama naudoti tik originalias atsargines dalis.

1. Prieš nuimdami ašmenis, ištuštinkite degalų baką (5), naudodami degalų išsiurbimo siurblį. Niekada nenukreipkite vejapjovės į šoną arba į priekį, kai pilnas degalų arba alyvos bakas! Taip sugadinsite variklj ir neteksite garantijos.
2. Laikykite peilj (18) tvirtai ranka.
3. Išsukite peilio varžta (18a) iš variklio suklio (18c) veržliarakčiu SW17 (nejeina j komplektaciją) prieš laikrodžio rodyklę. Nuimkite poveržle (18b).
4. Vél sumontuokite naują peilj (18) atvirkštine eilės tvarka. Tinkamai pritvirtinkite peilio varžtą (18a). Atkreipkite dėmesį į tai, kad peilis (18) būtų tinkamai nustatytas ir vienoje linijoje priglustų prie variklio suklio (18c).
5. Peilio varžto (18a) priveržimo momentas yra 45 Nm. Keisdami peilj (18), taip pat pakeiskite peilio varžta (18a).

13.2.1.1 Pažeisti peiliai (18)

Jei peilis (18) atsitrenktų i kliūtį, nedelsdami išjunkite variklj ir ištraukite uždegimo žvakės kištuką (9).

• Patikrinkite, ar nepažeistas peilis (18).
- Pažeistus arba deformuotus peilius (18) reikia pakeisti.
• Vėl ištiesinkite deformuotą peilį (18).
- Niekada nedirbkite su deformuotu arba stipriai nusidė-vėjusi peiliu (18). Dėl to padidės vibracija ir pasekmė gali būti kiti vejapjovės pažeidimai.

13.2.2 Alyvos lygio tikrinimas (10 pav.)

ISPÈJIMAS

Pavojus sveikatai!

Įkvėpus degalų / tepimo alyvos garų ir išmetamųjų dujų, galima rimtai pakenkti sveikatai, netekti sąmonės, o kraštutiniais atvejais – mirti.

• Nejkvėpkite degalų / tepimo alyvos garų ir išmeta-mujų dujų.
  – Eksploatuokite gaminį tik lauke.

DÉMESIO

Gaminio pažeidimas!

Jei gaminys eksploatuojamas be variklinės ir transmisinės alyvos arba su per mažai alyvos, dėl to gali būti pažeistas variklis.

• Prieš pradėdami eksploatuoti pripildykite degalų ir alyvos. Gaminys pristatomas be variklinės ir transmisinės alyvos.
• Naudokite tik variklinę alyvą SAE 10W-30 arba SAE 10W-40.

DÉMESIO

Žala aplinkai!

Išbėgusi alyva gali tvariai užteršti aplinką. Skystis yra labai nuodingas ir gali greitai užteršti vandenį.

– Pildykite / ištuštinkite alyvą tik ant lygių, sutvirtintų paviršių.
– Naudokite pripildymo atvamzdį arba piltuvą.
– Surikite išleistą alyvą i tinkamą indą.
- Nedelsdami surinkite išlietą alyvą ir utilizuokite šluostę pagal vietos reikalavimus.
– Utilizuokite alyvą pagal vietos reikalavimus.

1. Išsukite alyvos rodyklę (11), sukdami prieš laikrodžio rodyklę, ir nuvalykite ją švaria, bepūke šluoste.
2. Vél jkiškite alyvos rodyklę (11) ir patikrinkite alyvos pripildymo lygj, vél tvirtai neprisukdami alyvos rodyklės (11).
3. Ištraukite alyvos rodyklę (11) ir nuskaitykite alyvos lygj. Alyvos lygis turi būti tarp maks. ir min. alyvos rodyklės žymų (11).
4. Po to vėl jsukite alyvos rodyklę (11).

13.2.3 Alyvos keitimas (10 pav.)

Variklinę alyvą reikėtų keisti kasmet prieš sezono pradžią, kai variklis yra darbinės temperatūros ir išjungtas.

Naudokite tik variklinę alyvą (SAE 10W-30 / SAE 10W-40).

1. Po to vėl išsukite alyvos rodyklę (11), sukdami prieš laikrodžio rodyklę.
2. Alyvos siurbliu (su žarna) išsiurbkite variklinę alyvą pro pripildymo atvamzdį.
3. Pripildykite šviežios variklinės alyvos ir patikrinkite alyvos lygį (žr. 10.1).

13.2.4 Degalų išleidimas degalų išsiurbimo siurbliu (23 pav.)

1. Laikykite surinkimo rezervuarą po degalų išsiurbimo siurblio žarna.
2. Atsukite bako dangtelj (5a) ir jj nuimkite.

3. Istumkite degalų išsiurbimo siurblio žarną į degalų baką (5) ir išsiurbkite visus degalus degalų išsiurbimo siurbliu.

4. Vèl užsukite bako dangtelj (5a).

5. Norėdami įsitikinti, kad karbiuratoriuje neliks degalų, išleiskite iš karbiuratoriaus likusius degalus. Norėdami tai padaryti, pastatykite tinkamą surinkimo rezervuarą po karbiuratoriumi ir atsukite karbiuratoriaus varžtą (19) veržliarakčiu SW10.

13.2.5 Oro filtro (6a) techninė priežiūra (24 pav.)

PAVOJUS

Gaisro ir sprogimo pavojus!

Netinkamai valant, degalai gali užsidegti ir netgi sprogti. Dėl to galima stipriai nudegti arba mirti.

– Valykite oro filtrą tik pastuksendami.
– Niekada nevalykite oro filtro benzinu arba degiais tirpikliais.

DÉMESIO

Pažeidimo pavojus!

Eksploatuojant variklj be jstatyto arba su pažeistu filtro elementu, gali būti pažeistas variklis.

– Niekada nepalikite variklio veikti be įstatyto arba su pažeistu oro filtro elementu. Taip į variklj pateks nešvarumu ir jis gali būti stipriai pažeistas.

Dėl per mažai j karbiuratorių tiekiamo oro nešvarūs oro fil-trai (6a) sumažina variklio galią. Todėl privaloma regulia-riai tikrinti.

Oro filtrą (6a) reikėtų reguliariai tikrinti kas 25 darbo va- landas ir prireikus išvalyti. Esant labai dulkėtam orui, oro filtrą (6a) reikia tikrinti dažniau.

1. Atidarykite spaustuką ir atlenkite oro filtro dangtelį (6).
2. Išimkite oro filtrą (6a).
3. Išvalykite oro filtrą (6a) tik pastuksendami.
4. Pažeistą oro filtrą (6a) nedelsdami pakeiskite nauju.
5. Idėkite oro filtrą (6a) ir uždarykite oro filtro dangtelį (6). Isitikinkite, kad spaustukas užsifiksavo.

13.2.6 Uždegimo žvakės (9a) techninė priežiūra (25, 26 pav.)

Patikrinkite uždegimo žvakę (9a) pirmą kartą po 10 darbo valandų, ar ji švari, ir prireikus išvalykite variniu vieliniu šepečiu. Po to uždegimo žvakės (9a) techninę priežiūrą atlikite kas 50 darbo valandų.

1. Sukamuoju judesiu ištraukite uždegimo žvakės kištuką (9).
2. Išmontuokite uždegimo žvakę (9a) montavimo raktu.
3. Naudodami šabloną, nustatykite 0,75 mm (0,030") atstumą. Vėl sumontuokite uždegimo žvakę (9a) ir atkreip-kite dėmesį į tai, kad jos nepriveržtumėte per stipriai.

14 Laikymas ir transportavimas

ISPÈJIMAS

Pavojus susižaloti ir nudegti!

Gaminys gali netikėtai pasileisti ir taip sužaloti.

– Prieš atlikdami bet kokius valymo ir techninės priežiūros darbus, išjunkite variklj.
– Palaukite, kol variklis atvės.
– Nutraukite uždegimo žvakės kištuką nuo uždegimo žvakės.
– Išimkite akumuliatorių.

• Visiškai ištuštinkite gaminį.
• Išvalykite ir patikrinkite, ar gaminys nepažeistas.

14.1 Laikymas

DÉMESIO

Prieš laikydami gaminį išvalykite ir atlikite jo techninę priežiūrą.

DÉMESIO

Nelaikykite gaminio su pripildytu žolės surinkimo maišu. Esant karštam orui, žolė nuo karščio pradeda fermentuotis. Kyla gaisro pavojus!

Laikykite gaminj ir jo priedus tamsioje, sausoje ir nuo šalčio apsaugotoje bei vaikams nepasiekiamoje vietoje.

Optimali laikymo temperatūra yra nuo 5 °C iki 30 °C. Laikykite gaminj originalioje pakuotėje.

Uždenkite gaminį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie gaminio.

• Niekada nelaikykite gaminio su degalais degalų bake pastate, kuriame degalų garai gali kontaktuoti su atvira liepsna arba kibirkštimis.
• Prieš statydami mašiną uždarose patalpose, leiskite gaminiui atvěsti.
• Jei laikote ilgiau, degalų baką ištuštinkite degalų išsi-urbimo siurbliu (nejeina į komplektaciją).
• Norėdami išvengti gaisro pavjoaus, aplink variklj, išmetamųjų dujų vamzdį ir sritį aplink degalų baką neturi būti žolės, lapų arba išbėgusio tepalo (alyvos).

14.1.1 Pasiruošimas laikyti vejapjovę (1 pav.)

JSPÉJIMAS

Neištuštinkite degalų uždarose patalpose, šalia ugnies ir rūkydami. Dujų garai gali sukelti sprogimą arba gaisra.

1. Visiškai ištuštinkite degalų baką (5) (žr. 13.2.4).
2. Pakeiskite alyvą (žr. 13.2.3).
3. Ištraukite uždegimo žvakės kištuką (9) iš uždegimo žvakės (9a).
   Išsukite uždegimo žvakę (9a) montavimo raktu (žr. 13.2.6).
4. Alyvos ąsočiu j cilindrą pripilkite maždaug 0,2 l alyvos.
5. Lėtai patraukite paleidiklj su apsauginiu lynu (17), kad alyva apsaugotų cilindro vidų.
6. Vél jsukite uždegimo žvakę (9a).
7. Išvalykite cilindro aušinimo briaunas ir korpusa (žr. 13.1.1).
8. Išvalykite visą gaminį, kad apsaugotumėte dažus.
9. Laikykite gamini gerai védinamoje vietoje.

14.1.2 Akumuliatorius (20) ir jkroviklis (21)

Laikykitės saugos ir įkrovimo bei tinkamo naudojimo nuorodu, pateiktų Jūsų 20 V IXES serijos akumuliatoriaus (20) ir įkroviklio (21) eksploatavimo instrukcijoje. Išsamų įkrovimo proceso aprašymą ir kitos informacijos rasite šioje atskiroje eksploatavimo instrukcijoje.

14.1.3 Viršutinės stūmimo rankenos (1) sulankstymas (1 pav.)

JSPÈJIMAS

Prispaudimo pavojus!

Stūmimo rankeną visada laikykite viena ranka aukščiausiame taške.

– Niekada nelaikykite pirštų tarp viršutinės ir apatinės stūmimo rankenu.

Kad užimtų mažiau vietos, viršutinė stūmimo rankena (1) yra sulankstoma.

1. Nuimkite žolės surinkimo maišą (16).
2. Nukabinkite paleidiklj su apsauginiu lynu (17) nuo lyno kablio (17a).
3. Atidarykite greitojo įtempimo svirtį (1c) ant apatinės stūmimo rankenos (4).
4. Pasukite greitojo įtempimo svirtį (1c) skersai stūmimo rankenos. Tam greitojo įtempimo svirtį (1c) turite šiek tiek nutraukti nuo apatinės stūmimo rankenos (4).
5. Nulenkite viršutinę stūmimo rankeną (4). Tuo metu neprispauskite kabelių.

15 Remontas ir atsarginių dalių užsakymas

Atlikę remonto arba techninės priežiūros darbus, įsitikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.

DÉMESIO

pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.

Igaliokite klientų aptarnavimo tarnybą arba igaliotajį specialistą. Atitinkami reikalavimai galioja ir priedų da lims.

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

Jungtys ir remontas

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

15.1 Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duomenis:

• Modelio pavadinimas
• Prekès kodas
• Specifikaciju lentelės duomenys

Atsarginės dalys / priedai

Informacija apie peilj:
Gamintojas: DJ = CHONGQ	ING DA-JIANG POWER EQUIP-MENT CO.,LTD., China
Peilio kodas: 602081
Peilis – gaminio Nr.: 7911200626
Peilio varžtas – gaminio Nr.:	591124001
Oro filtras – gaminio Nr.:	5911246022
Variklinė alyva – gaminio Nr.:	7850000025

15.2 Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dévisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: uždegimo žvakė, oro filtras, peiliai, trapecinis diržas

* = j komplektaciją nejeina!

16 Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką.

Nuorodos dėl elektrinių ir elektroninių utilizavimo

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas, kurios néra fiksuotai sumontuotos sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų jstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai įpareigoti juos grąžinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
  – elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
  – Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą įga-liotą surinkimo punktą savo vietovėje.

• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

Nuorodos dėl ličio jonų baterijų

Prieš utilizuodami jrenginj, išmontuokite baterijas!

• Nemeskite bateriju j buitines atliekas, ugnj (sprogimo pavojus) arba vandenj. Pažeistos baterijos, iš ju pa-sklidus nuodingiems garams arba skysčiams, gali pa-kenkti aplinkai ir Jūsų sveikatai.
• Sugedusios arba panaudotos baterijos turi būti perdirbamos pagal Reglamenta (ES) 2023/1542.
• Pristatykite bateriją ir ikroviklj i perdirbimo punktą. Naudojamas plastikines ir metalines dalis galima surūšiuoti ir taip pristatyti pakartotiniam naudojimui.
• Utilizuokite baterijas iškrautas. Norint apsaugoti nuo trumpojo jungimo, polius rekomenduojame užklijuoti lipnia juosta. Neatidarykite baterijos.
• Utilizuokite baterijas pagal vietos reikalavimus. Prista- tykite baterijas i senų akumuliatorių surinkimo vietą, kur jie pristatomi pakartotiniam naudojimui tausojant aplinką. Tuo tikslu kreipkitės i vietinę atliekų utilizavi- mo įmone.

Netinkamo naudoti jrenginio utilizavimo galimybes sužinosite seniūnijoje arba miesto savivaldybėje.

Degalai ir alyvos

• Prieš utilizuodami gamini, ištuštinkite degalų baką ir variklinės alyvos rezervuarą!
• Degalu ir variklinės alyvos negalima mesti į buitines atliekas ar išpilti į nuotėkas, juos reikia surinkti ir utilizuoti atskirai!
• Tuščius alyvos ir degalų bakus reikia utilizuoti tausojant aplinką.

17 Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Gaminio netolygi eiga, stipri vibracija.	Atsilaisvino varžtai. Patikrinkite varžtus.
	Atsilaisvino peilio tvirtinimo elementai. P	atikrinkite peilio tvirtinimo elementus.
	Nesubalansuotas peilis. Pakeiskite peilj.
Variklis neveikia. Nepaspausta variklio	stabdymo svirtis. Paspauskite variklio st	stabdymo svirti.
	Akceleratoriaus rankinio valdymo ran-kenėlė netinkamoje padėtyje.	Patikrinkite nustatymą.
	Sugedo uždegimo žvakė.	Pakeiskite uždegimo žvakę nauja.
	Tuščias degalų bakas.	Pripilkite degalų.
	Nešvarūs degalai.	Ištuštinkite degalų baką ir pripilkite švarių degalų.
	Sugedęs variklis.	Kreipkitės į igaliotą klientų aptarnavimo tarnybą.
Variklis veikia netolygiai. Nešvarus oro	filtras. Išvalykite oro filtrą.
	Nešvari uždegimo žvakė. Išvalykite uždegimo žvakę.
Veja pageltonuoja, pjaunama netoly-giai.	Nešvarus oro filtras. Išvalykite oro filtrą.
	Nešvari uždegimo žvakė. Išvalykite uždegimo žvakę.
Nešvari žolės išmetimo anga. Per mažas pjovimo aukštis. Nustatykite pjovimo aukštį.

18 EB atitikties deklaracija

Atitikties deklaracijos originalo vertimas

Gamintojas:

Scheppach GmbH

Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gaminys atitinka galiojančias direktyvas ir standartus.

Prekės ženklas: SCHEPPACH

Gaminio Benzininė vejapjovė - MS150-46E

pavadinimas:

Gam. Nr. 5911244903, 5911244917,

5911250917, 59112104904,

591121049942, 59112519969

Serijos Nr. 0162-01001 - 0162-06041

ES direktyvos:

2014/30/ES, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/ES, 2011/65/EU*,

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus.

Taikyti standartai:

EN ISO 5395-1:2013/A1:2018; EN ISO 5395-2:2013/

A2:2017; EN 14982:2009

Atitikties vertinimo procedūra:

2000/14/EB_2005/88/EB – priedas: VI

Garantuotas	96 dB
garso galios lygis (LWA):
Išmatuotas	94,6 dB
garso galios lygis (LWA):
Notifikuotoji įstaiga:	TÜV SÜD

Už dokumentaciją atsakingas asmuo:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

Apie akivaizdžius trūkumus reikia pranešti per 8 dienas nuo prekės gavimo, priešingu atveju pirkėjas praranda bet kokią teisę reikšti pretenzijas dėl tokių trūkumų. Mes garantuojame, kad mūsų įrenginiai, jei su jais tinkamai elgiamasi, bus eksploatuojami visą teisės aktuose numatytą garantinį laikotarpį nuo pristatymo dienos, ir nemokamai pakeisime bet kurią mašinos dalį, kuri, kaip galima įrodyti, per šį laikotarpį tapo netinkama naudoti dėl medžiagos ar gamybos defektų. Dalims, kurių patys negaminame, suteikiame garantiją tik tiek, kiek turime teisę reikšti garantinius reikalavimus pirminiams tiekėjams. Naujų dalių montavimo išlaidas apmoka pirkėjas. Reikalavimai dėl perskaičiavimo ir sumažinimo bei kiti reikalavimai atlyginti žalą nejtraukiami.

Garantija LV
