NAUDOJIMO INSTRUKCIJA MP13240 SCHEPPACH

Simbolių ant įrenginio aiškinimas

		Prieš naudodami atsižvelkite j visus saugos nurodymus.
		Prieš pradėdami eksploatuoti perskaitykite visą naudojimo instrukcijos tekstą ir jį supraskite.
		Nepjaukite ant šlaito aukštyn i jį arba žemyn nuo jo.
		Prieš eksploatuodami vejapjovę, pašalinkite aplink gulinčias mažas dalis, kurios gali būti nusviestos.
		Pavojus dėl nusviedžiamų dalių veikiant varikliui.
		Įsitikinkite, kad kiti asmenys laikosi pakankamo saugaus atstumo.
		Prieš atlikdami techninės priežiūros darbus, pašalinkite uždegimo žvakės kištuką.
		Laikykite rankas ir kojas toliau nuo besisukančių peilių.
		Svarbu. Išmetamosios dujos yra nuodingos. Todėl neeksploatuokite variklio nevėdinamose srityse
		Dėmesio: karštas paviršius – pavojus nudegti
		Naudokite klausos ir akių apsaugą!
		DĖMESIO! Eksploatacinės medžiagos yra degios ir sprogios – pavojus nudegti.Nepilkite degalų, kai variklis karštas arba veikia.
		Bako talpa
		Variklinė alyva
		Peilio ilgis. Maks. pjovimo plotis
		Garantuotasis garso galios lygis
		Gaminys atitinka galiojančias Europos direktyvas.
		Gaminys atitinka galiojančias Serbijos gaires.
		Nejšilusio variklio paleidimo „Primer“ mygtukas
		Alyvos lygio kontrolė
		STOP – variklio sustabdymo svirtis

Turinys: Puslapis:

1. lvadas....224
2. Irenginio aprašymas 224
3. Komplektacija 224
4. Naudojimas pagal paskirtj 225
5. Saugos nurodymai....225
6. Techniniai duomenys 228
7. Prieš pradedant eksploatuoti.... 228
8. Valdymas 229
9. Techninė priežiūra ir valymas....231
10. Laikymas....233
11. Utilizavimas ir pakartotinis atgavimas 234
12. Sutrikimų šalinimas.... 235
13. Atitikties deklaracija.... 391

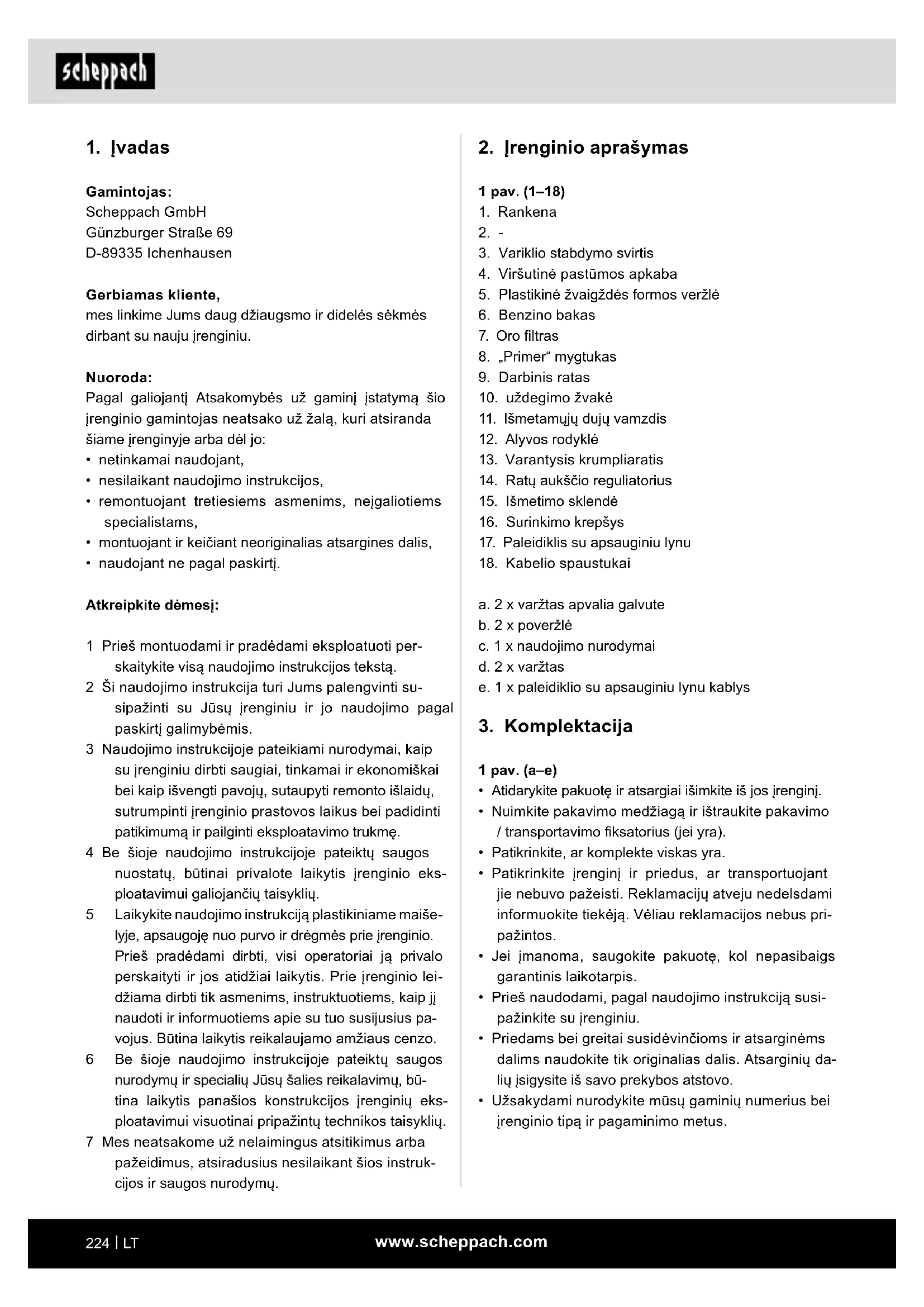

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žala, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
• nesilaikant naudojimo instrukcijos,
• remontuojant tretiesiems asmenims, neigaliotiems specialistams,
  • montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirtj.

Atkreipkite dèmesj:

1 Prieš montuodami ir pradėdami eksploatuoti perskaitykite visą naudojimo instrukcijos tekstą.
2 Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.
3 Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.
4 Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.
5 Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie įrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.
6 Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis panašios konstrukcijos įrenginių eksploatavimui visuotinai pripažintų technikos taisyklių.
7 Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymu.

2. Irenginio aprašymas

1 pav. (1–18)

1. Rankena
3. Variklio stabdymo svirtis
4. Viršutinė pastūmos apkaba
5. Plastikinė žvaigždės formos veržlė
6. Benzino bakas
7. Oro filtras
8. „Primer“ mygtukas
9. Darbinis ratas
10. uždegimo žvakė
11. Išmetamuju duju vamzdis
12. Alyvos rodyklé
13. Varantysis krumpliaratis
14. Ratų aukščio reguliatorius
15. Išmetimo sklendė
16. Surinkimo krepšys
17. Paleidiklis su apsauginiu lynu
18. Kabelio spaustukai

a. 2 x varžtas apvalia galvute
b. 2 x poveržlé
c. 1 x naudojimo nurodymai
d. 2 x varžtas
e. 1 x paleidiklio su apsauginiu lynu kablys

3. Komplektacija

1 pav. (a-e)

• Atidarykite pakuotę ir atsargiai išimkite iš jos jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri-pažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su jrenginiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da-lių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei jrenginio tipą ir pagaminimo metus.

⚠️ Dèmesio!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis!

⚠ PAVOJUS

Pavojus praryti ir uždusti!

4. Naudojimas pagal paskirti

Mašina atitinka galiojančią EB Mašinų direktyvą.

Prieš pradedant dirbti, reikia sumontuoti visus mašinos apsauginius ir saugos įtaisus.

• Darbo zonoje operatorius yra atsakingas už trečiuosius asmenis.
• Mašina sukonstruota valdyti vienam asmeniui.
• Laikykitės visų saugos ir pavojų nuorodu ant mašinos.
• Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.
• Naudokite tik techniškai nepriekaištingos būklės mašiną ir tik pagal paskirtį, atsižvelgdami į saugą ir pavojus bei laikydamiesi naudojimo instrukcijos!
• Ypač nedelsdami pašalinkite (paveskite pašalinti) sutrikimus, galinčius paveikti saugą!
• Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.
• Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
• Mašiną leidžiama naudoti, techniškai prižiūrėti arba remontuoti tik kvalifikuotiems asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus. Atlikus savavališkas mašinos modifikacijas, už su tuo susijusią žalą gamintojas neatsako.
• Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir įrankiais.
• Bet koks kitoks naudojimas laikomas ne pagal pa-skirtj. Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui.
• Irenginys néra skirtas naudoti komerciniams, amatiniams arba pramoniniams tikslams.
• Jei nesate tikri, ar darbo salygos yra saugios, ar ne-saugios, su mašina nedirbkite.
• Vejapjovė skirta privačiam naudojimui namuose ir sode. Privačiam naudojimui ir sodui skirtos vejapjovės yra tokios, kurių kasmetinis naudojimas paprastai neviršija 50 valandų ir kurie dažniausiai naudojami žolei bei vejai prižiūrėti, tačiau ne viešuose želdiniuose, parkuose, sporto aikštėse bei žemės ir miškų ūkyje.

Dèmesio! Dèl naudotojo kūnui kylančio pavjoaus vejapjovės negalima naudoti šiems darbams: gyvatvorėms ir krūmams karpyti, vijokliniams augalams pjaustyti ir smulkinti arba vejai ant stogo augalų arba balkoninėse dėžėse pjauti bei pėsčiųjų takams valyti ir kaip smulkintuvo, skirto nupjautiems medžiams ir krūmams smulkinti. Be to, vejapjovės negalima naudoti kaip kultivatoriaus-motobloko dirvos nelygumams, pvz., kurmiarausiams, lyginti.

- Saugumo sumetimais vejapjovės negalima naudoti kaip kitų visų rūšių darbo įrankių ir įrankių rinkinių varančiojo agregato.

⚠️ ISPĖJIMAS

Prieš pradėdami eksploatuoti įrenginį, savo pačių saugumui užtikrinti atidžiai perskaitykite šį žinyną ir bendrąsias saugos nuorodas. Kai įrenginį perleidžiate tretiesiems asmenims, visada pridėkite šią naudojimo instrukciją.

5. Saugos nurodymai

Šioje naudojimo instrukcijoje su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu: △

Be to, eksploatavimo instrukcijoje yra kitų svarbių teks- to vietų, kurios pažymėtos žodžiu „DĖMESIO!“.

⚠️ PAVOJUS

Nesilaikant šio nurodymo, kyla didelis pavojus gyvybei arba pavojus patirti gyvybiškai pavojingų sužalojimų.

⚠️ ISPÉJIMAS

Nesilaikant šio nurodymo, kyla pavojus gyvybei arba pavojus sunkiai susižaloti.

ATSARGIAI

Nesilaikant šio nurodymo, kyla pavojus patirti nuo lengvų iki vidutinio sunkumo sužalojimų.

⚠ NURODYMAS

Nesilaikant šio nurodymo, kyla pavojus pažeisti jrenginį arba kitus daiktus.

⚠️ Dèmesio!

Naudodami jrenginius, būtina laikytis saugos reikalavimų, kad būtų išvengta sužalojimų ir pažeidimų. Todėl atidžiai perskaitykite šią naudojimo instrukciją / sau-gos nurodymus. Padėkite juos į saugią vietą, kad bet kada galėtumėte gauti informacijos. Jei jrenginį turite perduoti kitiems asmenims, visada perduokite kartu ir šią naudojimo instrukciją / saugos nurodymus. Mes ne-atsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nu-rodymų.

Kas negalima naudotis jrenginiu:

• Vaikai ir kiti asmenys, kurie néra susipažinę su naudojimo nurodymais (vietos nuostatose gali būti nu-statytas naudotojo amžiaus cenzas)
• Alkoholio, narkotikų ir medikamentų veikiami, pavar- gę arba ligoti asmenys

Saugos nurodymai ranka valdomoms vejapjovėms

Nuorodos

• Atidžiai perskaitykite naudojimo nurodymus. Susipažinkite su nustatymais ir tinkamu mašinos naudojimu.
• Niekada neleiskite vaikams arba kitiems asmenims, kurie nėra susipažinę su naudojimo nurodymais, naudoti vejapjovės. Naudotojo amžiaus cenzą gali nustatyti vietos nuostatos.
• Niekada nepjaukite, kai šalia yra kitų asmenų, ypač vaikų, arba gyvūnų. Nepamirškite, kad mašinos operatorius arba naudotojas yra atsakingas už ne-laimingus atsitikimus, susijusius su kitais asmenimis arba jų turtu.
• Jei jrenginj turite perduoti kitiems asmenims, visada perduokite kartu ir šią naudojimo instrukciją.
• Pjaunant visada reikia avėti tvirtus batus ir mūvėti ilgas kelnes. Nepjaukite basi arba avėdami lengvais sandalais.
• Patikrinkite teritoriją, kurioje naudojama mašina, ir pašalinkite visus daiktus, pvz., akmenis, žaislus, lazdas ir kt., kurie gali būti pagriebti ir nusviesti j šalį.

⚠️ ISPĖJIMAS

Benzinas yra labai degus:

• Laikykite benziną tik tam skirtose talpyklose.
- Pilkite degalus tik lauke ir juos pildami nerūkykite.
- Prieš paleisdami variklj, pripildykite benzino. Veikiant varikliui arba esant karštai vejapjovei, negalima atidarinėti užsukamo bako dangtelio arba papildyti benzino.

- Benzino išbėgus per kraštus, nemėginkite paleisti variklio. Vietoj to, pašalinkite mašiną nuo benzinu užteršto ploto. Mėginkite bet kokio bandymo uždegti, kol išgaruos benzino garai.

- Saugumo sumetimais, esant pažeidimui, pakeiskite benzino baką ir kitus użsukamus bako dangtelius.

- Niekada nelaikykite benzino šalia uždegimo šaltinio. Visada naudokite patikrintą kanistrą. Laikykite benzinga toliau nuo vaiku.

- Pakeiskite sugedusius slopintuvus

- Prieš naudodami apžiūrimosios kontrolės būdu pa-tikrinkite, ar pjovimo įrankiai, tvirtinimo kaiščiai ir visas pjovimo mazgas nėra susidėvėję ir pažeisti. Norint išvengti disbalanso, nusidėvėjusius ir pažeistus įrankius bei tvirtinimo kaiščius galima keisti tik komplektais.

- Naudodami jrenginius su keliais peiliais atkreipkite dèmesj i tai, kad sukantis vienam peiliui gali pradèti suktis kiti peiliai.

Valdymas

• Nepalikite vidaus degimo variklio veikti uždarose patalpose, kuriose gali kauptis pavojingas anglies monoksidas.
• Pjaukite tik dienos šviesoje arba su geru dirbtiniu apšvietimu. Jei jmanoma, stenkitės nenaudoti jrenginio, esant šlapiai žolei.
• Naudoti vejapjovę siaučiant audrai draudžiama – žaibo smūgio pavojus!
• Visada stovėkite stabiliai, ypač ant šlaitų.
• Valdykite mašiną tik žingsnio greičiu.
• Mašinoms ant ratų galioja: Pjaukite skersai šlaito, niekada aukštyn i jį arba žemyn nuo jo.
• Būkite ypač atsargūs, kai ant šlaito keičiate važia-vimo kryptj.
• Nepjaukite ant itin stačių šlaitų. Būkite ypač atsargūs, kai vejapjovę apsukate arba traukiate prie savęs.
• Sustabdykite pjovimo peilj, kai vejapjovę reikia paversti, transportuodami kitokiu paviršiumi, o ne žole, ir kai vejapjovę judinate nuo pjaunamo paviršiaus ir jo link.
• Niekada nenaudokite vejapjovės su pažeistais apsauginiais įtaisais arba apsauginėmis grotelėmis ar pritvirtintais apsauginiais įtaisais, pvz., atmušais ir (arba) žolės surinkimo įtaisais.
• Nekeiskite standartinių variklio nustatymų ir jo nepersukite.
• Prieš paleisdami variklj, atleiskite variklio stabdžio.

• Paleiskite variklj atsargiai pagal gamintojo nurodymus. Laikykite kojas pakankamu atstumu iki pjovimo peilio.

• Paleidžiant variklj, vejapjovės negalima paversti, išskyrus, kai vejapjovę proceso metu reikia pakelti. Tokiu atveju paverskite ją tik tiek, kiek to būtinai reikia, ir kelkite ją tik nuo naudotojo nusuktoje pusėje.

• Nepaleiskite variklio, kai stovite priešais išmetimo kanala.
• Niekada nekiškite rankų arba kojų prie besisukančių dalių arba po jomis. Visada laikykitės atstumo nuo išmetimo angos.
• Niekada nekelkite arba neneškite vejapjovės su veikiančiu varikliu.

• Išjunkite variklj ir ištraukite uždegimo žvakės kištuką. Isitikinkite, kad visos judančios dalys sustojo:

• prieš šalindami blokuojančius daiktus arba sangrūdas išmetimo kanale,

• prieš tikrindami, valydami vejapjovę ar atlikdami darbus prie jos,
• patekus svetimkūniui. Patikrinkite, ar vejapjovė nepažeista, ir, prieš paleisdami iš naudojo arba dirbdami su vejapjove, atlikite reikalingus remonto darbus. Jei vejapjovė pradeda nejprastai stipriai vibruoti, iš karto patikrinkite.

- Išjunkite variklj:

• kai pasišalinate nuo vejapjovės,

• prieš pildami degalus.

• Eksploatuojant mašiną per dideliu greičiu, gali padidėti nelaimingų atsitikimų pavojus.

• Būkite atsargūs atlikdami mašinos nustatymo darbus ir stenkitės neprisispausti pirštų tarp judančio pjovimo įrankio ir standžių įrenginio dalių.
• Būkite ypač atsargūs pjaudami ant paslankaus grunto, prie arti esančių šiukšlynų, griovių ir tvenkinių.
• Netinkamai atliekant techninę priežiūrą, naudojant netinkamas atsargines dalis arba pašalinus ar modifikavus saugos įtaisus, gali būti pažeistas įrenginys ir sunkiai sužalotas prie jo dirbantis asmuo.
• Naudokite tik gamintojo rekomenduojamus pjovimo įrankius ir priedus. Naudojant kitus įstatomus įrankius ir priedus, naudotojui kyla pavojus susižeisti. Visada palaikykite gerą darbinę vejapjovės būseną.
• Reguliariai tikrinkite jrenginj ir prieš kiekvieną naudojima jsitikinkite, kad visi paleidimo fiksatoriai ir liečiamieji jungikliai tinkamai veikia.
• Atkreipkite dėmesį į tai, kad vejapjovės saugos sistemomis arba savybėmis nebūtų manipuliuojama ir jos nebūtų išaktyvintos.

• Atkreipkite dėmesį į tai, kad naudotojas užplombuotų variklio sūkių skaičiaus reguliatoriaus nustatymų negali nei keisti, nei jais manipuliuoti.

• Naudotojas turi būti pakankamai apmokytas, kaip naudoti, nustatyti ir valdyti jrenginį (jskaitant draudžiamus valdymo veiksmus).

• Būtina daryti pakankamas pertraukas, kad būtų sumažėtų triukšmas ir vibracija.

Pavojai ir apsaugos priemonės

Neatsižvelgimas i ergonomijos principus

Aplaidus asmeninių apsauginių priemonių naudojimas

Dėl aplaidaus asmeninių apsauginių priemonių naudojimo arba jų nenaudojimo, galima sunkiai susižaloti.

– Naudokite nurodytas apsaugines priemones.

Žmogaus elgsena, netinkama elgsena

– Atlikdami bet kokius darbus, visada būkite visiš-kai susikoncentravę.

⚠ Liekamasis pavojus – jo niekada negalima atmesti.

Pavojus dėl triukšmo

Klausos sutrikdymas

Ilgesnį laiką dirbant su įrenginiu be apsaugų, gali būti sutrikdyta klausa.

– Naudokite klausos apsaugą.

Elgsena avariniu atveju

Įvykus nelaimingam atsitikimui, imkitės reikalingų atitinkamų pirmosios pagalbos priemonių ir kuo skubiau iškvieskite kvalifikuotą gydytoją.

Dirbant ilgesnį laiką, dėl vibracijos operatoriaus rankose gali sutrikti kraujotaka (baltų pirštų sindromas). Baltų pirštų sindromas yra kraujagyslių liga, kuria sergant spazmuoja smulkiosios rankų ir kojų pirštų kraujagyslės. Į susijusias vietas nebetiekiama pakankamai kraujo ir dėl to jos atrodo itin baltos.

Dažnas vibruojančių prietaisų naudojimas asmenims, kurių kraujotaka yra sutrikusi (pvz., rūkančių, sergančių diabetu asmenų), gali sukelti nervų pažeidimus.

Jei pastebite nejprastų sutrikimų, nedelsdami nutraukite darbą ir kreipkitės į gydytoją. Norėdami sumažinti pavojus, laikykitės tolesnių nurodymų:

• Šaltu oru pasirūpinkite kūno ir ypač rankų šiluma.
• Reguliariai darykite pertraukas ir tuo metu judinkite rankas, kad skatintumėte kraujotaką.
• Pasirūpinkite kuo mažesne mašinos vibracija, regulariai atlikdami jos techninę priežiūrą ir gerai pritvirtindami prie įrenginio dalis.

6. Techniniai duomenys

Variklio tipas	4-taktis variklis / aušinamas oru
Darbo tūris 131 cm	3
Darbinis sūkių skaičius 2800 sūk./min.
Degalai	Standartinis benzinas / bešvinis, maks. 10 % bioetanolio
Bako talpa / benzinas 1,0 l
Variklinė alyva SAE 30/10W30/10W40
Bako talpa / alyva	0,4 l
Pjovimo aukščio reguliavimas	30–66 mm / 3-gubas
Surinkimo krepšio talpa	35 l
Pjovimo plotis	39 cm
Svoris	16,9 kg
Galia	2,2 kW
CO2išmetimas	1033 g/kWh

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmo susidarymo duomenys, išmatuoti pagal tam tikrus standartus:

Garso slėgis L_pA =	82,3 dB
Matavimo neapibrėžtis K_PA =	3 dB
Garso galia L_WA =	94 dB
Matavimo neapibrėžtis K_WA =	1,79 dB

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą.

Vibracija A _hv (kairėje / dešinėje) = 7,218 m/s ^2

Matavimo neapibréžtis K_PA = 2,9 m/s²

7. Prieš pradedant eksploatuoti

Komponentų surinkimas.

Pristatant kai kurios dalys yra išmontuotos. Surinkti lengva, kai laikomasi tolesnių nuorodu.

Nurodymas!

Norint surinkti ar atlikti techninės priežiūros darbus, Jums reikia toliau nurodyto papildomo įrankio, kuris nejeina į komplektaciją:

- plokščios alyvos surinkimo vonios (alyvai pakeisti),

• matavimo indo, 1 litro (atsparaus alyvai / benzinui),

- benzino kanistro (5 litru pakanka maždaug 6 darbo valandoms),

- piltuvo (tinkančio bako benzino pripildymo atvamzdžiui),

- buitinių šluosčių (alyvos / benzino likučiams nuvalyti; utilizuojama degalinėje),

- benzino išsiurbimo siurblio (plastikinio; galima įsigyti statybinių prekių parduotuvėse),

- alyvos āsotėlio su rankiniu siurbliu (galima įsigyti statybinių prekių parduotuvėse),

• Uždegimo žvakės raktas

• 0,4 l variklinės alyvos SAE 30/10W30.

⚠ DÈMESIO!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

Montavimas

1. Išimkite vejapjovę ir primontuojamas dalis iš pa- kuotės bei patikrinkite, ar yra visos dalys.
2. Ikiškite apatinę stūmimo rankeną (4a) i vejapjovės kiaurymę ir užfiksuokite ją 2 varžtais (d).
3. Prisukite viršutinę stūmimo rankeną (4) abiejose pusėse prie apatinės stūmimo rankenos (4a) varžtu apvalia galvute (a), 1 poveržle (b), 1 plastikine žvaigždine veržle (5) (4–5 pav.).
4. Užkabinkite paleidiklio su apsauginiu lynu (17) rankeną už tam skirto kablio, kaip parodyta 6 pav.
5. Apsauginius lynus pridedamu kabelio spaustukais (18) (7 pav.) užfiksuokite prie stūmimo rankenos.
6. Atlenkite surinkimo krepšj (16) ir užfiksuokite plastikiniais spaustukais prie rėmo. (8 pav.)
7. Pjovimas su surinkimo krepšiu: Pakelkite išmetimo sklendę (15) viena ranka ir užkabinkite surinkimo krepšj (16), kaip parodyta 9 pav.

Pjovimo aukščio nustatymas

⚠ Dèmesio! Reguliuoti pjovimo aukštį leidžiama tik išjungus variklj ir ištraukus uždegimo žvakės kištuką.

- Prieš pradėdami pjauti patikrinkite, ar pjovimo įrankiai neatšipo ir nepažeistos jų tvirtinimo priemonės.

• Prireikus pakeiskite visą atšipusių ir (arba) pažeistų pjovimo įrankių visą komplektą, kad nesusidarytų disbalansas. Atlikdami šią patikrą, išjunkite variklj ir ištraukite uždegimo žvakės kištuką.
• Abu priekinius ir galinius ratus jsukite j norimo pjovimo aukščio sriegj (30-48-66 mm) (L = kairinis sriegis, R = dešininis sriegis)
• Atkreipkite dėmesį į tai, kad keturi ratai būtų pritvirtinti vienodame pjovimo aukštyje. 13 pav.

8. Valdymas

⚠ Dèmesio!

Variklis pristatomas be alyvos. Todėl prieš eksploatacijos pradžią būtinai pripildykite alyvos. Tam naudokite standartinę universalią alyvą (SAE 30/10W30).

Alyvos lygi reikia tikrinti prieš kiekvieną pjovimą.

Taip pat reikia pripildyti benzino, nes ir jo nebūna pristačius.

• Norint išvengti netikėto vejapjovės pasileidimo, ji yra su variklio stabdymo svirtimi (1 pav., 3 poz.), kurią reikia aktyvinti prieš paleidžiant vejapjovę. Atleidus variklio stabdžio svirtį, ji turi grįžti į pradinę padėtį, o variklis išjungiamas automatiškai.
• Patraukite paleidikljsuapsauginiulynu(3)irstipriaipa-traukite už paleidiklio su apsauginiu lynu (17). (14 pav.) DĖMESIO: pjovimo peilis sukasi taip pat ir atleidus variklio stabdymo svirtį, kai tik patraukiama už paleidiklio su apsauginiu lynu. Atkreipkite dėmesį į tai, kad pjovimo peilio pavojaus zonoje nebūtų kūno / pašalinių dalių.
• Prieš pjaudami veją, šį procesą turėtumėte kelis kartus pakartoti, kad būtumėte tikri, jog viskas veikia.

⚠️ ISPĖJIMAS

Kaskart, kai turite atlikti kokius nors Jūsų vejapjovės nustatymo ir (arba) remonto darbus, palaukite, kol peilis nebesisuks.

Prieš atlikdami variklio nustatymo, techninės priežiūros ir remonto darbus, išjunkite variklj ir ištraukite uždegimo žvakės kištuką.

Pavaros naudojimas:

• Variklio stabdymo svirtis (3): Norėdami išjungti variklj, naudokite svirtį. Kai atleidžiate svirtį, variklis ir pjovimo peilis sustoja automatiškai.
• Prieš pjaudami turétuméte kelis kartus patikrinti variklio stabdymo svirtj. Jsitikinkite, kad starterio trauklé lengvai juda.

Ispėjamoji nuoroda: paleidus variklj, pjovimo peilis sukasi.

Svarbu: prieš paleisdami variklj kelis kartus pajudinkite variklio stabdymo svirtj, kad patikrintumėte, kaip veikia sustabdymo lynas.

Atkreipkite dėmesį: variklis numatytas žolės pjovimo greičiui ir žolės išmetimui į surinkimo krepšį bei ilgai variklio eksploatavimo trukmei.

• Patikrinkite alyvos lygi.
- Atidarykite bako dangtelj ir pripildykite j benzino baką (6) maždaug 1,0 litro benzino iki apatinio bako pildymo atvamzdžio taško. Degalams pilti naudokite pil-tuvą ir matavimo indą. Neperpildykite bako. Naudokite šviežius, švarius degalus, kuriuose néra švino. Jokiu būdu nemaišykite alyvos su benzinu. Pirkite tokį degalų kiekį, kurį galite suvartoti per 30 dienų, kad būtų garantuotas degalų šviežumas.
Atkreipkite dėmesį: naudokite bešvinį standartinį benziną maks. su 10 % bioetanolio.

⚠️ ISPĖJIMAS

Visada naudokite tik saugų benzino kanistrą. Pildami benziną nerūkite. Pašalinkite visus alyvos arba benzino likučius. Prieš pildami benziną, išjunkite variklj ir leiskite varikliui kelias minutes atvėsti.

Variklio paleidimas (14 pav.)

• lsitikinkite, kad uždegimo kabelis prijungtas prie uždegimo žvakės.
• Stovékite už variklinės vejapjovės. Viena ranka spaudžia variklio stabdžio svirtį (3) rankenos link, kita ranka turi būti ant paleidiklio su apsauginiu lynu.
• Paleiskite variklj paleidikliu su apsauginiu lynu (17). Tam ištraukite rankeną maždaug 10–15 cm (kol pajusite pasipriešinimą), tada stipriai vienu trūktelėjimu priveržkite. Jei variklis nepasileistų, dar kartą patraukite už rankenos.
• Dėl apsauginio sluoksnio ant variklio, kai naudojate įrenginį pirmą kartą, gali susidaryti šiek tiek dūmų. Tai yra standartinis procesas.

Atkreipkite dèmesj: žemesnėje temperatūroje lengviau paleisite paspausdami „Primer“ mygtuką (15 pav., 8 poz.). Naudokite tik esant šaltai mašinai!

⚠️ Dèmesio!

• Neleiskite, kad paleidiklis su apsauginiu lynu grjžtu atgal.
• Dėmesio: šaltu oru gali reikėti paleidimo procesą pakartoti kelis kartus.

Variklio išjungimas:

• Norėdami išjungti variklį, atleiskite variklio stabdymo svirtį (3) ir palaukite, kol peilis sustos.
• Nutraukite uždegimo žvakės kištuką nuo uždegimo žvakės (10), kad išvengtumėte netikėto variklio paleidimo.
• Prieš paleisdami iš naujo, patikrinkite variklio stab-džio apsauginj lyną. Patikrinkite, ar apsauginis lynas tinkamai sumontuotas. Sulankstytą arba pažeistą išjungimo lyną reikia pakeisti.

Prieš pjaunant

Svarbios nuorodos:

• Tinkamai apsivilkite. Avėkite tvirtus batus ir neavėkite sandalų arba sportinių batelių.
• Patikrinkite pjovimo peilj. Peilj, kuris deformuotas arba kitaip pažeistas, reikia pakeisti originaliu peiliu.
• Pilkite benzino baką lauke. Naudokite pripildymo pil-tuva ir matavimo indą. Išvalykite išbėgusi benzina.
• Perskaitykite eksploatavimo instrukciją bei nuorodas dėl variklio ir papildomų jrenginių. Padėkite instrukciją saugioje vietoje, kad ja galėtų pasinaudoti kiti jrenginio naudotojai.
• Išmetamosios dujos yra pavojingos. Paleiskite variklj tik lauke.
• Isitikinkite, kad yra visi saugos jtaisai ir jie gerai veikia.
• Irenginj turétu valdyti tik vienas asmuo, kuris yra tam tinkamas.
• Pjauti šlapią żolę yra pavojinga. Jei jmanoma, pjau-kite sausa żole.
• Nurodykite kitiems asmenims arba vaikams laikytis nuo vejapjovės atstumo.
• Niekada nepjaukite, esant blogam matomumui.
• Prieš pjaudami pakelkite nuo dirvos aplink gulinčius, nepritvirtintus daiktus.

Trinkamo pjovimo nuorodos

△ Dèmesio! Niekada neatidarinėkite išmetimo sklendės, kai ištuštinamas surinkimo įrenginys ir variklis dar veikia. Besisukantis peilio gali sužaloti.

Visada kruopščiai pritvirtinkite išmetimo sklendę ir žolės surinkimo krepšj. Šalindami iš pradžių išjunkite variklj.

Visada laikykitės kreipiamosiomis rankenomis užtikrinamo saugaus atstumo tarp peilio korpuso ir naudotojo.

Pjaudami ir keisdami važiavimo kryptj prie griovių ir ant šlaitų, būkite ypač atsargūs. Stovėkite stabiliai, avėkite batais su neslidžiais ir nelygiais padais bei mūvėkite ilgas kelnes. Visada pjaukite skersai šlaito.

Saugumo sumetimais šlaitų su didesniu nei 15 laipsnių nuolydžiu vejapjove pjauti negalima.

Būkite ypač atsargūs važiuodami atbuline eiga ir traukdami vejapjovę. Pavojus suklupti!

Pjovimas

Pjaukite tik aštriais, nepriekaištingais peiliais, kad neapsitrintų žolės stiebeliai ir veja nepageltonuotų.

Kad pjovimo vaizdas būtų tolygus, kreipkite vejapjovę kuo tiesesnėmis juostomis. Tuo metu šios juostos visada turėtų kelis centimetrus persidengti, kad neliktų juostų.

Vejapjovės korpuso apačia turi būti švari. Būtinai pašalinkite žolės sankaupas. Dėl sankaupų sunkiau paleisti ir daromas poveikis pjovimo kokybei bei žolės išmetimui. Ant šlaitų pjaukite skersai šlaito. Kad vejapjovė neslystų į viršų, ją reikia nustatyti į įstrižą padėtį. Pasirinkite tokį pjovimo aukštį, atsižvelgdami į faktinį vejos ilgį. Pjaukite keliais etapais, kad vienu kartu būtų nupjauta maks. 4 cm vejos.

Prieš tikrindami peilj, išjunkite variklj. Atminkite, išjungus variklj peilis dar kelias sekundes sukasi toliau. Niekada nemėginkite sustabdyti peilio.

Reguliariai tikrinkite, ar peilis tinkamai pritvirtintas, yra geros būklės ir gerai išgaląstas. Jei taip nėra, jį išgaląskite arba pakeiskite. Jei judantis peilis atsitrenks į daiktą, sustabdykite vejapjovę ir palaukite, kol peilis visiškai sustos. Po to patikrinkite peilio ir peilio laikiklio būklę.

Jei jis pažeistas, jj reikia pakeisti.

Pjovimo nuorodos:

• Atkreipkite dėmesį j kietus daiktus. Vejapjovė gali būti pažeista ir galima patirti sužalojimų.
• Dėl karšto variklio, išmetamųjų dujų vamzdžio arba pavaros galima nudegti. Taigi nesilieskite.
• Atsargiai pjaukite ant šlaito arba stačioje bekelėje.
  • Pjaukite tik esant pakankamam matomumui.
• Jei įvažiavote į svetimkūnį arba jei įrenginys vibruoja stipriau nei įprasta, patikrinkite vejapjovę, peilį ir kitas dalis.
• Nekeiskite nustatymų ir neatlikite remonto darbų prieš tai neišjungę variklio. Ištraukite uždegimo kabelio kištuką.
• Ant kelio arba šalia jo atkreipkite dėmesį i eismaą. Laikykite žolės išmetimo angą toliau nuo kelio.

• Venkite vietų, kuriose nebesukimba ratai arba nesaugu pjauti. Prieš važiuodami atbuline eiga, įsitikinkite, kad už Jūsų nėra mažų vaikų.

• Tankioje, aukštoje žolėje nustatykite aukščiausią pjovimo pakopą ir pjaukite lėčiau. Prieš šalindami žolę arba kitus blokuojančius daiktus, išjunkite varikli ir atiunkite uždegimo kabeli.

• Niekada neišmontuokite dalių, kurios užtikrina saugą.
• Niekada nepilkite benzino, kol variklis dar karštas arba veikia.

Žolės surinkimo krepšio ištuštinimas

Surinkimo krepšyje (16) yra pripildymo lygio indikatorius (16 pav.). Jis atidaromas oro srautu, kurj sukuria eksploatuojama vejapjovė. Jei pjaunant sklendė (16 pav.) užsidaro, vadinasi, surinkimo krepšys (16) yra pilnas ir jį reikėtų ištuštinti. Norint užtikrinti nepriekaištingą pripildymo lygio indikatoriaus veikimą, skylės po sklende turi būti visada švarios ir pralaidžios.

Kai pjaunant lieka gulėti žolės likučiai arba nebeatsidaro dangtis, reikia ištuštinti surinkimo krepšj.

⚠️ ISPĖJIMAS

Prieš nuimdami surinkimo krepšj, išjunkite variklj ir palaukite, kol sustos pjovimo įrankis.

Norėdami nuimti surinkimo krepši (16), viena ranka pa- kelkite išmetimo sklendę (15), kita – už rankenos išim- kite surinkimo krepši (16) (16 pav.). Pagal saugos taisy- kles išmetimo sklendę (15) nukabinant surinkimo krepši užsidaro ir uždaro galinę išmetimo angą. Jeigu angoje lieka žolės likučių, tuomet, kad būtų lengviau paleisti variklj, tikslinga vejapjovę maždaug 1 m patraukti atgal. Pjaunamos medžiagos likučių iš vejapjovės korpuso ir nuo darbo įrankio nešalinkite ranka arba kojomis, o tik naudoda- mi pagalbines priemones, pvz., šepetį arba rankinę šluotelę.

Kad būtų gerai surenkama, surinkimo krepšį (16) ir ypač oro groteles po naudojimo reikia išvalyti iš vidaus.

Surinkimo krepšj (16) užkabinkite tik išjunge variklj ir sustabdę pjovimo jrankj.

Pakelkite išmetimo sklendę (15) viena ranka, o kita ranka už rankenos laikykite surinkimo krepšj (16) ir užkabinkite jj iš viršaus. (9 pav.)

Baigus pjauti

• Prieš pastatydami vejapjovę i uždarą sritį, iš pradžių leiskite varikliui atvėsti. Prieš statydami į laikymo vietą, pašalinkite žolę, lapus, tepalą ir alyvą. Nedėkite ant vejapjovės daiktu.
• Prieš naudodami iš naujo, patikrinkite visus varžtus ir veržles. Priveržkite atsilaisvinusius varžtus.

• Prieš naudodami iš naujo, ištuštinkite žolės surinkimo krepšj (16).

• Norėdami išvengti neleistino naudojimo, ištraukite uždegimo žvakės kištuka.

• Atkreipkite dėmesį į tai, kad vejapjovė nebūtų statoma šalia pavojaus šaltinio. Išėjusios dujos gali sproqti.
• Remontuojant leidžiama naudoti tik originalias arba gamintojo patvirtinta dalis (žr. adresą garantijos dokumente).
• Jei vejapjovės nenaudosite ilgesnį laiką, ištuštinkite benzino baka benzino išsiurbimo siurbliu.
• Sutepkite jrenginj ir atlikite jo techninę priežiūra.

9. Techninė priežiūra ir valymas

• Reguliari, kruopšti einamoji priežiūra užtikrina, kad nepasikeis jrenginio saugos lygis ir galia.
• Pasirūpinkite, kad visos verzlės, kaiščiai ir varžtai būtų tvirtai priveržti, o įrenginys saugios darbinės būsenos.
• Reguliariai tikrinkite žolės surinkimo įrenginį, ar jis nesusidėvėies ir ar veikia.
  Reguliariai valykite žolės surinkimo krepšį vandeniu ir leiskite jam gerai išdžiūti.
• Saugumo sumetimais pakeiskite nusidėvėjusias arba pažeistas dalis.
• Jei laikysite ilgesnj laiką arba atliksite techninę priežiūrą, ištuštinkite degalų baką. Tai reikėtų atlikti lauke su benzino išsiurbimo siurbliu (galima įsigyti statybinių prekių parduotuvėse).

⚠️ ISPĖJIMAS

Veikiant varikliui, niekada nedirbkite prie elektros sro- vę tiekiančių uždegimo įrenginio dalių ir jų nelieskite. Prieš atlikdami bet kokius techninės priežiūros ir prie- žiūros darbus, ištraukite uždegimo žvakės kištuką iš uždegimo žvakės.

Niekada neatlikite jokių darbų prie veikiančio įrenginio. Šioje naudojimo instrukcijoje neaprašytus darbus turėtų atlikti tik įgaliotos specializuotos dirbtuvės. Atkreipkite dėmesį j judančius peilio mazgus.

Valymas

Po kiekvieno naudojimo vejapjovę reikėtų kruopščiai išvalyti. Ypač apačią ir peilio laikikli.

⚠️ Dèmesio!

Prieš valydami saugumo sumetimais ištraukite uždegimo žvakės kabeli.

Geriausia paverskite vejapjovę i galą. Uždegimo žvakė turėtų būti nukreipta i viršų. Taip variklinė alyva nepateks j psiurbimo traktą ir neišbėgs.

Prietaisą taip pat galite paversti i šoną. Tačiau tuo metu turite būtinai atkreipti dėmesį i tai, kad oro filtras būtų viršutinėje pusėje.

Nuoroda: prieš paversdami vejapjovę, visiškai ištuštinkite degalų baką benzino išsiurbimo siurbliu.

Vejapjovės negalima paversti daugiau nei 90 laipsnių.

Lengviausiai nešvarumus ir žolę pašalinsite iš karto po pjovimo.

Pridžiūvę žolės likučiai ir nešvarumai gali neigiamai paveikti pjovimą. Patikrinkite, ar žolės išmetimo kanalo neužkišo žolės likučiai, ir prireikus juos pašalinkite.

Niekada nevalykite vejapjovės vandens srove arba di- delio slėgio valymo įrenginiu. Variklis turi likti sausas.

Nenaudokite agresyvių valymo priemonių, pvz., šaltojo valymo reagentų arba plovimo benzino.

Ratų ašys ir ratų stebulės

- Reikėtų valyti vieną kartą per sezoną ir šiek tiek su-tepti tepalu.

Peiliai

Saugumo sumetimais paveskite peilj galąsti, balansuoti ir montuoti įgaliotoms specializuotoms dirbtuvėms. No-rint pasiekti optimalių darbo rezultatų, rekomenduojame pavesti išvalyti peilj vieną kartą per metus.

Peilio atsarginés dalies numeris: 7911200630

Peilio keitimas (17 pav.)

Keičiant pjovimo įrankį, leidžiama naudoti tik originalias atsargines dalis.

Keisdami peilj, mūvėkite pirštines, kad išvengtumėte pjautinių sužalojimų.

Niekada nemontuokite kito peilio.

- Prieš išmontuodami ašmenis, ištuštinkite benzino baką.

- Norėdami pakeisti ašmenis, išsukite varžta.

- Vėl įstatykite viską taip, kaip parodyta 17 pav. Tin-kamai pritvirtinkite varžtą. Tvirtinimo ir sukimo jėga yra 45 Nm. Kai keičiate ašmenis, taip pat pakeiskite ir ašmenų varžtą.

Pažeisti peiliai

Jei, nepaisant visų atsargumo priemonių peilis atsitrenktų į kliūtį, nedelsdami išjunkite variklį ir ištraukite uždegimo žvakės kištuką.

Paverskite vejapjovę i šoną ir patikrinkite peilį, ar jis nepažeistas. Pažeistus arba deformuotus peilius reikia pakeisti.

Vél ištiesinkite deformuotą peilį. Niekada nedirbki- te su deformuotu arba stipriai nusidėvėjusių peilių. Dėl to padidės vibracija ir pasekmė gali būti kiti vejapjovės pažeidimai.

⚠ Dèmesio! Dirbant su pažeistu peiliu, kyla pavojus susižaloti.

Peilių galandimas

Peilių ašmenis galima pagaląsti metalo dilde. Norint išvengti disbalanso, galąsti turėtų tik įgaliotos specia-lizuotos dirbtuvės.

Alyvos lygio kontrolé

⚠ Dèmesio! Niekada neeksploatuokite variklio be alyvos arba su per mažu alyvos kiekiu. Taip variklis gali būti stipriai pažeistas. Naudokite tik variklinę alyvą SAE 30/10W30.

Alyvos lygio tikrinimas (18 pav.):

- Pastatykite vejapjovę ant lygaus pavirśiaus.

- Išsukite alyvos rodyklę (12), sukdami j kairę, ir nuvalykite alyvmatj. Vėl jsukite alyvmatj iki galo j pripildymo atvamzdį, tačiau neužsukite.

- Ištraukite alyvmatį ir horizontalioje padėtyje nuskai-tykite alyvos lygį. Alyvos lygis turi būti tarp alyvos rodyklės (12) žymų „max“ ir „min“.

Alyvos keitimas

- Variklinę alyvą reikėtų keisti kasmet prieš sezono pradžią, kai variklis yra darbinės temperatūros ir išjungtas.

- Naudokite tik variklinę alyvą (SAE 30/10W30).

- Ištuštinkite benzino baką (benzino išsiurbimo siur-bliu).

- Pastatykite plokščia alyvos surinkimo vonia (min. 1 litro talpos) priešais vejapjovę.

- Išsukite alyvos rodyklę ir verskite vejapjovę, kol visa alyva išbėgs į surinkimo vonelę.

- Po to pripilkite šviežios variklinės alyvos iki alyvos rodyklės viršutinės žymos (apie 0,4 l). Neperpildykite jrenginio.

- Dêmesio! Alyvos rodyklês, skirtos alyvos lygiui tikrinti, neužsukite, o tik uždėkite iki sriegio.

Panaudotą alyvą reikia utilizuoti pagal galiojančias nuostatas.

Oro filtro techninė priežiūra (20 pav.)

Dėl per mažai į karbiuratorių tiekiamo oro nešvarūs oro filtrai sumažina variklio galią. Todėl privaloma reguliariai tikrinti.

Oro filtrą reikėtų reguliariai tikrinti kas 25 darbo valandas ir prireikus išvalyti. Esant labai dulkėtam orui, oro

filtrą reikia tikrinti dažniau.

Nuimkite oro filtro uždangalą ir pašalinkite putplasčio filtrą. Norėdami, kad j oro jleidimo angą nejkristų daik-tų, pakeiskite oro filtrą (20 pav.).

Dèmesio: niekada nevalykite oro filtro benzinu arba degiais tirpikliais. Valykite oro filtrą tik suslęgtuoju oru arba pastuksendami.

Uždegimo žvakės techninė priežiūra (21 pav.)

Patikrinkite uždegimo žvakę pirmą kartą po 10 darbo valandų, ar ji švari, ir prireikus išvalykite variniu vieliniu šepečiu. Po to uždegimo žvakės techninę priežiūrą atlikite kas 50 darbo valandų.

Sukamuoju judesiu ištraukite uždegimo žvakės kištuką. Išmontuokite uždegimo žvakę (10) uždegimo žvakės raktu.

Naudodami šabloną, nustatykite 0,75 mm (0,030") atstumą. Vėl sumontuokite uždegimo žvakę (10) ir atkreip-kite dėmesį j tai, kad jos nepriveržtumėte per stipriai.

Remontas

Atlikę remonto arba techninės priežiūros darbus, įsi-tikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.

Dèmesio: pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.

Igaliokite klientų aptarnavimo tarnybą arba įgaliotą speci- alistą. Atitinkami reikalavimai galioja ir priedų dalims.

Eksploatavimas laikas

Laikykitės įstatymų nuostatų, reguliuojančių vejapjovių eksploatavimo laiką, kuris skirtingose vietose gali skirtis.

Svarbi nuoroda remonto atveju:

Kai jrenginį gražinate remontui, atkreipkite dėmesį i tai, kad saugumo sumetimais jrenginys į techninės priežiūros stotelę būtų pristatomas be alyvos ir benzino.

Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duo- menis:

- jrenginio tipą;

- jrenginio gaminio numeri;

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody- tos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: uždegimo žvakė, oro filtras, benzino filtras, peiliai, trapecinis diržas

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

10. Laikymas

• Niekada nelaikykite vejapjovės su benzinu bake pastate, kuriame benzino garai gali kontaktuoti su atvira liepsna arba kibirkštimis.
• Prieš statydami vejapjovę uždarose patalpose, leiskite varikliui atvěsti.
• Norėdami išvengti gaisro pavjoaus, aplink variklj, išmetamujų dujų vamzdį ir sritį aplink degalų baką neturi būti žolės, lapų arba išbėgusio tepalo (alyvos).

Pasiruošimas laikyti vejapjovę

Įspėjamoji nuoroda: neištuštinkite benzino uždarose patalpose, šalia ugnies ir rūkydami. Dujų garai gali sukelti sprogimą arba gaisrą.

• Prieš pastatydami jrenginj i laikymo vietą, išvalykite ir atlikite jo techninę priežiūrą.
• Ištuštinkite benzino baką benzino išsiurbimo siurbliu.
• Paleiskite variklj ir palikite variklj veikti, kol bus išnaudotas likes benzinas.
• Keiskite alyvą po kiekvieno sezono. Tam iš šilto variklio išleiskite seną variklinę alyvą ir pripildykite naujos.
• Vél pašalinkite uždegimo žvakę nuo cilindro galvutės.
• Alyvos āsotėliu į cilindrą pripilkite maždaug 20 ml alyvos.
• Létai traukite lyninę paleidiklio rankenėlę, kad alyva apsaugotų cilindro vidų.
  • Vėl jsukite uždegimo žvakę.
• Išvalykite cilindro aušinimo briaunas ir korpusa.
• Išvalykite visą jrenginį, kad apsaugotumėte dažus.
• Laikykite jrenginj gerai védinamoje vietoje.

Vejapjovės paruošimas transportuoti (22 pav.)

• Ištuštinkite benzino baką benzino išsiurbimo siurbliu.
• Paleiskite variklj ir palikite veikti, kol bus išnaudotas likęs benzinas.

• Iš šilto variklio išleiskite variklinę alyva.

• Iš uždegimo žvakės ištraukite uždegimo žvakės kištuką.

• Išvalykite cilindro aušinimo briaunas ir korpusa.
• Nukabinkite paleidiklj su apsauginiu lynu (17) nuo kablio. Atlaisvinkite greitojo įtempimo svirtį (5) ir nulenkite viršutinę stūmimo rankeną žemyn. Tai darydami atkreipkite dėmesį, kad lenkiant nebūtų pažeisti apsauginiai lynai.
• Norėdami išvengti trynimosi, tarp viršutinės ir apatinės stūmimo rankenų bei variklio užvyniokite kelis sluoksnius gofruotojo kartono.

11. Utilizavimas ir pakartotinis atgavi-mas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką

Netinkamo naudoti jrenginio utilizavimo galimybes sužinosite seniūnijoje arba miesto savivaldybėje.

Degalai ir alyvos

• Prieš utilizuodami jrenginj, ištuštinkite degalų baką ir variklinės alyvos rezervuarą!
• Degalų ir variklinės alyvos negalima mesti į buitines atliekas ar išpilti į nuotėkas, juos reikia surinkti ir utilizuoti atskirai!
• Tuščius alyvos ir degalų bakus reikia utilizuoti tau- sojant aplinką.

12. Sutrikimų šalinimas

Klaidų paieška

Lentelėje nurodytos galimos klaidos, jų galima priežastis ir galimi šalinimo būdai. Jei vis dėlto problemos pašalinti nepavyktų, kreipkitės patarimo į specialistą.

ATSARGIAI!

Prieš atlikdami tikrinimo arba reguliavimo darbus, iš pradžių išjunkite variklj ir ištraukite uždegimo kabelį.

ATSARGIAI!

Jei po reguliavimo arba remonto darbų variklis kelias minutes veikė, pagalvokite apie tai, kad išmetamųjų dujų vamzdis ir kitos dalys yra karštos. Taigi, norėdami išvengti nudegimų, nesilieskite.

Svarbi nuoroda remonto atveju:

Kai jrenginj gražinate remontui, atkreipkite dėmesį į tai, kad saugumo sumetimais jrenginys į techninės priežiūros stotelę būtų pristatomas be alyvos ir benzino.

Sutrikimas Galima priežastis Ka daryti?
Irenginio netolygi eiga, stipri vibracija	- Atsilaisvino varžtai- Atsilaisvino peilio tvirtinimo elementai- Nesubalansuotas peilis	- Patikrinkite varžtus- Patikrinkite peilio tvirtinimo elementus- Pakeiskite peilj
Variklis neveikia - Nepasp	austa variklio stabdymo svirtis- Akceleratoriaus rankinio valdymo rankenėlė netinkamoje padėtyje- Sugedo uždegimo žvakė- Tuščias degalų bakas- Nešvarūs degalai- Šalta aplinka- Sugedęs variklis	- Paspauskite variklio stabdymo svirtj- Patikrinkite nustatymą- Pakeiskite uždegimo žvakę- Pripilkite degalų- Ištuštinkite benzino baką ir pripilkite švarių degalų- Paspauskite „Primer“ mygtuką- Kreipkitės į įgaliotą klientų aptarnavimo tarnybą
Variklis veikia netolygiai -	Nešvarus oro filtras- Nešvari uždegimo žvakė	- Išvalykite oro filtrą- Išvalykite uždegimo žvakę
Veja pageltonuoja, pjaunama netolygiai	- Neaštrus peilis- Per mažas pjovimo aukštis	- Pagaląskite peilį- Nustatykite teisingą aukštį
Nešvari žolės išmetimo anga	- Per mažas pjovimo aukštis- Nusidėvėjęs peilis- Užsikišo surinkimo krepšys	- Nustatykite aukštį- Pakeiskite peilį- Ištuštinkite surinkimo krepšį arba pašalinki-te užsikišusią vietą

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
