KULLANIM KILAVUZU MP13240 SCHEPPACH

Cihaz üzerindeki sembollerin açıklaması

	Kullanmadan önce tüm güvenlik uyarılarını dikkate alın!
	İşletime alma öncesinde kullanım kılavuzunu tamamen okuyun ve anlayın.
	Yokuş yukarı veya aşağı çim biçmeyin.
	Çim biçme makinesini işletme almadan önce etrafa saçılacak küçük parçaları kaldırın.
	Motor çalışırken etrafa fırlatılan parçalar tehlike teşkil etmektedir.
	Diğer kişilerin güvenlik mesafesine uyduklarından emin olun.
	Cihazda bakım yapmadan önce buji konektörünü çekin.
	El ve ayaklarını dönen bileçaklardan uzak tutun.
	Önemli. Egzoz gazı zehirlidir ve bu nedenle motoru havalandırılmayan ortamda çalıştırmayın.
	Dikkat sıcak yüzey - yanma tehlikesi!
	Kulak ve göz koruması kullanın!
	DİKKAT! İşletim maddeleri alev alabilir ve patlayabilir - yanma tehlikesi.Motor sıcakken veya çalışırken yakıt doldurmayın.
	Depo içeriği
	Motor yağı

		Bıçak uzunluğu. Maks. kesim genişliği
		Garanti edilen ses gücü seviyesi
		Ürün Avrupa'da geçerli yönetmeliklere uygundur.
		Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.
		Soğuk çalıştırma için primer düğmesi
		Yağ seviyesini kontrol edin
		STOP - motor fren kolu

İçindekiler: Sayfa:

1. Giriş....376
2. Cihaz açıklaması 376
3. Teslimat kapsami 376
4. Amacına uygun kullanım 377
5. Güvenlik uyarıları 377
6. Teknik veriler....380
7. İşletime almadan önce....380
8. Kullanım 381
9. Bakım ve temizleme 383
10. Depolama....385
11. Bertaraf ve geri dönüşüm 386
12. Arıza giderme 387
13. Uygunluk beyanı 392

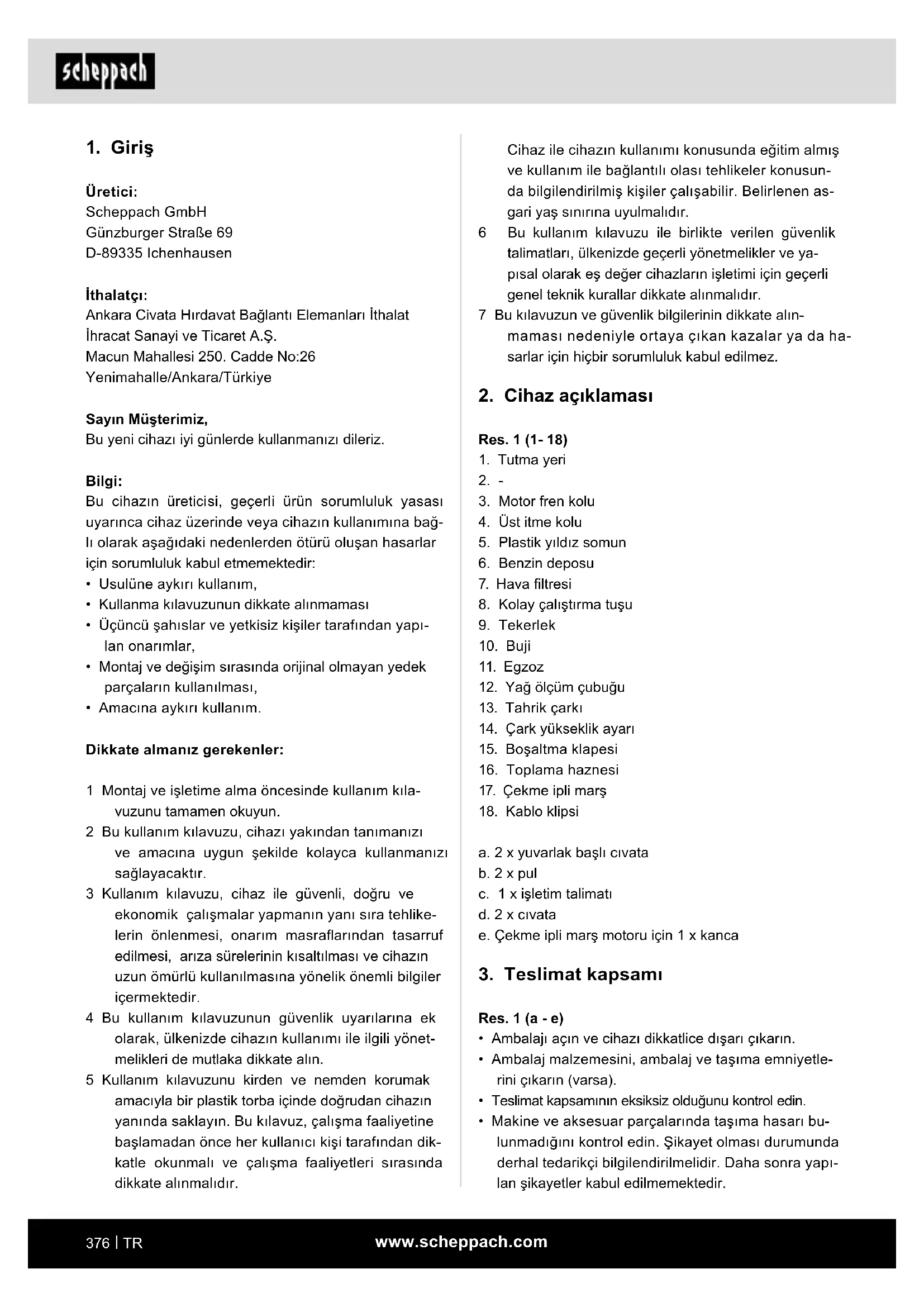

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım,
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,
• Amacına aykırı kullanım.

Dikkate almanız gerekenler:

1 Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.
2 Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.
3 Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.
4 Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönet-melikleri de mutlaka dikkate alın.
5 Kullanım kılavuzunu kirden ve nemden korumak amacıyla bir plastik torba içinde doğrudan cihazın yanında saklayın. Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir. Belirlenen asgari yaş sınırına uyulmalıdır.

6 Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eş değer cihazların işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

7 Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

2. Cihaz açıklaması

Res. 1 (1-18)

1. Tutma yeri
3. Motor fren kolu
4. Üst itme kolu
5. Plastik yıldız somun

6. Benzin deposu

7. Hava filtresi

8. Kolay çalıştırma tuşu

9. Tekerlek

10. Buji

11. Egzoz

12. Yağ ölçüm çubuğu

13. Tahrik çarkı

14. Çark yükseklik ayarı

15. Boşaltma klapesi

16. Toplama haznesi

17. Çekme ipli marş

18. Kablo klipsi

a. 2 x yuvarlak başlı civata
b. 2 x pul
c. 1 x işletim talimatı
d. 2 x civata
e. Çekme ipli marş motoru için 1 x kanca

3. Teslimat kapsamı

Res. 1 (a - e)

• Ambalajı açın ve cihazı dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.

• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.

• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

• Kullanımdan önce kullanım kılavuzunu okuyarak cihaz hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile cihazın tip ve yapım yılınız belirtin.

⚠️ Dikkat!

Makine ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır!

TEHLİKE

Yutma ve boğulma tehlikesi söz konusudur!

4. Amacına uygun kullanım

Makine, geçerli AT makine yönetmeliğine uygundur. Çalışmaya başlamadan önce makinedeki tüm koruma ve güvenlik tertibatları monte edilmiş olmalıdır.

• Kullanan kişi çalışma alanında üçüncü kişilerden sorumludur.
• Makine bir kişi tarafından kullanılmak üzere tasarlanmıştır.
• Makinedeki tüm güvenlik ve tehlike uyarılarını dikkate alın.
• Makinedeki güvenlik ve tehlike uyarılarının tümü okunabilir durumda tutulmalıdır.
• Makineyi sadece teknik açıdan kusursuz ve amacına uygun, güvenliği ve tehlike göz önünde bulundurarak işletim kılavuzuna göre kullanın!
• Özellikle güvenliği olumsuz etkileyen arızaları en kısa süre içinde giderin (giderilmesini sağlayın)!
• Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.
• Kaza önleme talimatlarına ve genel olarak bilinen diğer güvenlik tekniği kurallarına dikkat edilmelidir.
• Makine sadece bu konularda uzmanlaşmış ve olası tehlikeler hakkında bilgi sahibi kişiler tarafından kullanılmalı, bakımı yapılmalı veya onarılmalı. Makine-de yapılan izinsiz değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.
• Makine sadece üreticinin orijinal aksesuarı ve orijinal aletleri ile kullanılabilir.
• Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir.

Bundan kaynaklanan hasarlardan üretici sorumlu değildir, riski tamamen kullanıcıya aittir.

• Cihazın ticari, zanaatkar ya da endüstriyel amaç için kullanılamaz.
• Bir çalışma koşulunun güvenli olup olmadığından emin olmadığınız durumda makine ile çalışmayın.
• Benzinli çim biçme makinesi ev ve bahçeye özel kullanım için uygundur. Yıllık kullanımı 50 saati aşmayan ve çoğunlukla çim ve çim alanlarının bakımı için ancak kamuya açık alanların, parkların, spor sahalarının veya tarım ve ormancılık bakımı için uygun olmayan, özel ev ve bahçelerde kullanılması öngörülmüştür.

Dikkat! Fiziksel tehlike teşkil etmesi nedeniyle kullanıcı çim biçme makinesi aşağıdaki işler için kullanması yasaktır: Çalışlıklar, çitlerin ve fundalıkların kesilmesi veya çatıya ekilen veya büyük balkon saksılarının biçilmesi yürüme yollarının temizlenmesi (çekilmesi) ve ağaç ile çit bölümlerinin parçalanması amacıyla kullanılması yasaktır. Ayrıca çim biçme makinesi orn. köstebek yuvası gibi zemin çıkıntılarını düzleştirmek için motor çapası olarak kullanılması yasaktır.

- Güvenlik nedeniyle çim biçme makinesi başka çalışma aletleri ve herhangi bir alet seti için tahrik ünitesi olarak kullanılamaz.

⚠ UYARI

Kendi güvenliğiniz için cihazı işletme almadan önce bu el kitabını ve genel güvenlik bilgilerini dikkatle okuyun. Cihazı üçüncü bir kişiye vermeniz durumunda bu kul- lanma kılavuzunu daima ekleyin.

5. Güvenlik uyarıları

Bu kullanma kılavuzunda güvenliğiniz ile ilgili noktaları bu işaret ile vurguladık △

Bu işletim talimatında ayrınca "DİKKAT!" kelimesi ile işaretlenmiş önemli yerler bulunmaktadır.

TEHLIKE

Bu kılavuzun dikkate alınmamasında çok yüksek hayati tehlike veya ağır yaralanma tehlikeleri söz konusudur.

⚠️ UYARI

Bu kılavuzun dikkate alınmamasında hayati tehlike ya da ağır yaralanma tehlikeleri söz konusudur.

⚠️ iKAZ

Bu kılavuzun dikkate alınmamasında hafif ila orta derecede yaralanma tehlikesi söz konusudur

BILGI

Bu kılavuzun dikkate alınmamasında cihazda veya diğer maddi varlıklarda hasar tehlikesi mevcuttur.

⚠️ Dikkat!

Cihazların kullanımında yaralanma ve hasarları önlemek için bazı güvenlik önlemlerine uyulmalıdır. Bu nedenle kullanım talimatı/güvenlik uyarlarını dikkatle okuyun. Bilgilere her zaman ulaşabilmek için bunu iyi muhafaza edin. Cihazı başka birine vermeniz durumunda lütfen bu kullanım talimatını / güvenlik uyarlarını birlikte teslim edin. Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

Cihazı kullanması yasak olan kişiler:

• Çocuklar ve kullanma kılavuzunu okumamış kişiler (yerel yönetmelikler kullanıcıının asgari yaşını belirleyebilir).
• Alkol, uyuşturucu ve ilaç etkisinde olanlar, yorgun veya hasta kişiler.

Manuel çim biçme makineleri için güvenlik bilgileri Bilgiler

• Kullanma kılavuzunu itina ile okuyun. Makinenin ayarları ve doğru kullanımı hakkında bilgilenin.
• Asla çocuklara veya kullanma kılavuzunu okumamış kişilere çim biçme makinesini kullanmaya izin vermeyin. Yerel yönetmelikler kullanıcıının astar yaşını belirleyebilir.
• Asla yakınınızda çocuklar veya hayvanlar olduğunda çim biçmeyin. Makine kullanıcıısının diğer kişilerle veya eşyaları ile olası bir kazadan sorumlu olduğunu unutmayın.
• Cihazı başka birine vermeniz durumunda lütfen bu kullanım talimatını birlikte teslim edin.
• Biçme sırasında daima sağlam ayakkabı veya uzun pantolon giyilmelidir. Çıplak ayakla veya hafif sandaletlerle çim biçmeyin.
• Makinenini alanı kontrol edin ve takılıp atılabilecek taş, oyuncak, sopa ve tel gibi tüm nesneleri kaldırın. kullanılacağ

⚠ UYARI

Benzin daima yüksek seviyede alevlenebilir:

• Benzini daima sadece bunun için öngörülmüş kaplarda saklayın.
• Sadece açık havada dolum yapın ve dolum işlemi sırasında sigara içmeyin.
• Benzin motor çalıştırılmadan önce doldurulmalıdır. Motor çalışırken veya biçici sıcakken depo kapağı açılmamalı veya benzin doldurulmamalıdır.
• Benzinin taşması durumunda motor çalıştırılmaya çalışılmamalıdır. Bunun yerine makine üzerine benzin dökülmüş yüzeyden uzaklaştırılmalıdır. Benzin buharları uçuşana kadar herhangi bir çalıştırma denemesi önlenmelidir.
• Güvenlik nedeniyle hasar görmesi durumunda benzin deposu ve diğer depo kapakları değiştirilmelidir.
• Benzini asla kıvılcım kaynağı yakınında saklamayın. Daima kontrol edilmiş bir bidon kullanın. Benzini çocuklardan uzak tutun.
• Arızalı susturucuları değiştirin.
• Kullanımdan önce her zaman gözle kesici takımların, sabitleme pimlerinin ve tüm kesme ünitesinin aşınmış veya hasarlı olup olmadığı kontrol edilmelidir. Dengesizliğin oluşmasını önlemek için aşınmış veya hasarlı kesici takımları ve sabitleme pimleri sadece set halinde değiştirilebilir.
• Birden fazla bıçağa sahip cihazlarda bir bıçağın döndürülmesi ile diğer bıçakların dönmeye başlayabilir olması dikkate alın.

Uygulama

- Yanmalı motoru tehlikeli karbonmonoksidin birikebileceği kapalı alanlarda çalıştırmayın.

- Sadece gün ışığında veya iyi aydınlatılmış ortamda biçim. Mümkünse çim ıslakken cihazı kullanmayın.

- Gök gürültülü fırtınada çim biçme makinesinin kullanılması yasaktır - yıldırım çarpa tehlikesi!

- Yokuşlarda daima güvenli bir duruşa dikkat edin.

- Makineyi sadece adım atma hızında kullanın.

- Tekerlekli makinelerde: Yokuşa çapraz biçimde biçin, asla yokuş yukarı veya aşağı çim biçmeyin.

- Yokuşta sürüş yönünü değiştirdiğinizde özellikle dikkat edin.

- Çok dik yokuşlarda çim biçmeyin. Çim biçme maki-nesini döndürdüğünüzde veya kendinize doğru çek-tiğinizde özellikle dikkat edin.

- Çim biçme makinesi hafifçe devrilmesi gerektiğiinde, çimden farklı bir yüzey üzerinden geçirildiğinde veya biçilecek alana veya alandan uzağa hareket ettirildiğinde kesme bıçağını durdurun.

- Çim biçme makinesini asla koruyucu tertibatı veya koruyucu ızgarası veya örn. çarpma plakaları ve/ veya çim toplama tertibatları gibi takılı koruyucu tertibatları hasarlı durumdayken kullanmayın.

- Motorun ayarlarını değiştirmeyin veya aşırı yüklen-meyin.

- Motoru çalıştırmadan önce motor frenini çözün.

- Motoru üretici talimatlarına göre, dikkatli şekilde çalıştırın. Ayaklarınızın kesme bıçağına yeterli mesafede olduğundan emin olun.

- Motor çalıştırıldığında çim biçme makinesi kaldırılması gereken durum hariç, devrilmemelidir. Bu durumda makineyi sadece gerektiği kadar ve sadece kullanıcıdan uzak olan tarafı devirin.

- Çim dışarı atma kanalının önünde durduğunuzda motoru calıştırmayın.

- Asla el veya ayaklarını zı dönen parçalara veya alt-larına yaklaştırmayın. Daima dışarı atma deliğinden uzak durun.

- Çim biçme makinesi motoru çalışırken asla makine-vi kaldırmayın yeva tasımavın.

- Aşağıdaki durumlarda motoru kapatın ve buji konektörünü çekin. Tüm hareketli parçaların durduğundan emin olun:

- Blokajları çözmeden veya dışarı atma kanalında tıkanıkları gidermeden önce.

- Çim biçme makinesini kontrol etmeden, temizlemeden veya makinede islemler yapmadan önce.

- Yabancı bir cisme çarpıldığında. Çim biçme makinesini hasara dair kontrol edin ve makineyi yeniden çalıştırmadan ve çalışmadan önce gerekli onarımları gerçekleştirin. Çim biçme makinesi aşırı derecede titreşmeye başladığında derhal kontrol edilmelidir.

- Aşağıdaki durumlarda motoru durdurun:

- Çim biçme makinesinden uzaklaştığınızda.

- Depoyu doldurmadan önce.

- Makineyi aşırı hızla çalıştırmak kaza tehlikesini arttırabilir.

- Makinede yapılan ayarlama işlerinde dikkatli olun ve parmaklarını zı hareketli kesici takımları ve sabit cihaz parçaların arasına sıkışmamasına dikkat edin.

- Özellikle yakınlarda bulunan çöplükler, hendekler ve su yollarındaki yumuşak zeminlerde çok dikkatli olun.

- Uygun olmayan bakımın, uygun olmayan yedek parçaların kullanılmasının veya güvenlik cihazlarının çıkarılmasının veya değiştirilmesinin cihaza zarar verebileceğini ve kullanan kişinin ciddi şekilde yaralanmasına neden olabileceğini unutmayın.

- Sadece üretici tarafından önerilen kesici takımları ve aksesuarları kullanın. Diğer kullanım aletlerinin ve diğer aksesuarlarının kullanımı kullanıcı için bir yaralanma tehlikesi anlamına gelebilir. Çim biçme makinesini her zaman iyi çalışır durumda tutun.

- Cihazı düzenli olarak kontrol edin ve her kullanımdan önce tüm çalıştırma kilitlerinin ve basma düğmelerinin düzgün çalıştığından emin olun.

- Güvenlik sistemlerinin ya da çim biçme makinesinin özelliklerinin manipüle edilmemesi veya devre dışı bırakılmaması gerektiğini unutmayın.

- Kullanıcının herhangi bir mühürlü motor devir sayısı kontrol ayarını değiştirmemesi veya kurcalamaması gerektiğini unutmayın.

- Kullanıcı, kullanım, ayarlama ve çalıştırma (yasaklanmış işlemler dahil) konusunda yeterli eğitime sahip olmalıdır.

- Gürültü ve titreşim yükünü azaltmak için yeterli molalar vermek gerekir.

Artık riskler ve koruyucu önlemler

Ergonomik prensiplerin ihmal edilmesi Kişisel koruyucu donanımın (KKD) ihmalkar kullanımı

Kişisel koruyucu donanım yetersiz kullanımı veya kullanılmaması ağır yaralanmalara neden olabilir.

– Zorunlu koruyucu donanımı kullanın.

İnsan davranışı, uygun olmayan davranışlar – Tüm işlerde konsantre olun.

⚠️ Artık tehlike - Hiç bir zaman yok sayılamaz.

Gürültü nedeniyle tehlike İşitme sorunları

Cihazla uzun süreyle korumasız çalışma işitme sorunlarına neden olabilir.

– Genel olarak koruyucu kulaklık kullanın.

Acil durumda yapılacaklar

Olası meydana gelen bir kazada uygun gerekli ilk yardım tedbirlerini alın ve en kısa süre içinde kalifiye medikal yardım talep edin.

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir. Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür.

Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli cihazların sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun. Tehlikeleri azaltmak için aşağıdaki bilgileri dikkate alın:

• Soğuk havada bedeninizi ve özellikle ellerinizi sıcak tutun.
• Düzenli olarak ara verin ve bu sırada dolaşımı desteklemek için ellerinizi hareket ettirin.
• Düzenli bakım ve sabit parçalarla makinenin olabil-diğince az titremesini sağlayın.

6. Teknik veriler

Motor tipi	4 zamanlı motor / hava soğutmalı
Silindir hacmi 131 cm	^3
Çalışma devir sayısı	2800 U/dak
Yakıt	Normal benzin /kurşunsuz maks. %10 biyoetanol
Depo içeriği/benzin	1,0 l
Motor yağı	SAE 30/10W30/10W40
Depo içeriği/yağ	0,4 l
Kesim yüksekliği ayarı	30 - 66 mm / 3 katı
Toplama haznesi içeriği	35 l
Kesim genişliği	39 cm
Ağırlık	16,9 kg
Güç	2,2 kW
CO _2 emisyonu	1033 g/kWh

Teknik değişiklik yapma hakkı saklıdır!

İlgili standartlara göre ölçülen ses emisyonuna ilişkin bilgi:

Ses basinci L_pA =	82,3 dB
Ölçüm belirsizliği K_PA =	3 dB
Ses gücü L_WA =	94 dB
Ölçüm belirsizliği K_WA =	1,79 dB

Bir koruyucu kulaklık kullanın.

Gürültü etkisi işitme kaybına neden olabilir.

Titreşim A_hv (sol/sağ) =	7,218 m/s ^2
Ölçüm belirsizliği K_PA =	2,9 m/s ^2

7. İşletime almadan önce

Bileşenlerin birleştirilmesi.

Teslimat sırasında bazı parçalar sökülü durumdadır. Aşağıdaki bilgiler dikkate alındığında birleştirilmesi kolaydır.

Bilgi!

Birleştirilme ve bakım işleri için, teslimat kapsamında olmayan aşağıdaki ek alete ihtiyacınız var:

• Bir yassı yağ toplama teknesi (yağ değişimi için)
• 1 litrelik bir ölçü kabı (yağ / benzin geçirmez)
• Bir benzin bidonu (5 litre yakl. 6 işletim saati için yeterlidir)
• Bir huni (deponun benzin dolum ağzına uygun)
• Ev tipi silme bezleri (yağ / benzin kalıntılarının silinmesi için, benzin istasyonunda imha edilir)
• Bir benzin emme pompası (plastik model, yapı marketlerinden temin edilebilir)
• Bir el pompalı yağdanlık (yapı marketlerinden temin edilebilir)
• Buji anahtarı
  • 0,4 l motor yağı SAE 30/10W30

⚠ DİKKAT!

İşletime almadan önce ürünü mutlaka komple monte edin!

Montaj

1. Çim biçme makinesi ve ek donanım parçalarını ambalajından çıkarın ve tüm parçaların mevcut olduğunu kontrol edin.
2. Alt itme kolunu (4a) çim biçme makinesindeki deliğe yerleştirin ve 2 civata (d) ile sabitleyin.
3. Üst itme kolunu (4) yuvarlak başlı bir civata (a), 1 rondela (b) ve her iki tarafta 1 plastik yıldız somun (5) kullanarak alt itme koluna (4a) vidalayın (Res. 4-5).
4. Çekme ipli marş motorunu (17) bunun için öngörülen kancaya Res. 6'da gösterilen biçimde asın.
5. Çekme iplerini ekteki kablo klipsleri (18) (Res. 7) ile itme koluna sabitleyin.
6. Toplama haznesini (16) - açın ve plastik klipsleri çerçeveye oturtun. (Res. 8)
7. Toplama haznesi ile çim biçme: Boşaltma klapesini (15) bir elle kaldırın ve toplama haznesini (16) Res. 9'da gösterilen şekilde yerine asın.

Kesim yüksekliğinin ayarlanması

△ Dikkat! Kesim yüksekliği ayarı sadece motor kapalıyken ve buji konektörü çekili durumdayken yapılabilir.

• Biçmeye başlamadan önce kesici takımları kör ve sabitleme maddelerinin hasarlı olmadığından emin olun.
• Dengesizlik oluşturmamak için körleşmiş ve/veya hasarlı kesici takımlarını gerekirse takım halinde değiştirin. Bu kontrolde motoru kapatın ve buji konektörünü çekin.
• Ön iki tekerleği ve arka iki tekerleği istenen kesme yüksekliğine (30-48-66 mm) göre dişlere vidalayın (L = soldan dişli, R = sağdan dişli).
• Dört tekerleğin aynı kesme yüksekliğinde sabitlendiğinden emin olun. Res.13

8. Kullanım

⚠️ Dikkat!

Motor yağsız olarak teslim edilir. İşletime almadan önce mutlaka yağ doldurun. Bunun için normal çok amaçlı yağ kullanın (SAE 30/10W30). Motordaki yağ seviyesi her biçme öncesinde kontrol edilmelidir.

Ayrıca benzin de teslimat dahilinde olmaması nedeniyle benzin de doldurulmalıdır.

• Çim biçme makinesinin istem dışı çalışmasını önlemek için çim biçme makinesi çalıştırılmadan önce etkinleştirilmesi gereken bir motor fren kolu (Res. 1, poz. 3) ile donatılmıştır. Motor freni kolu serbest bırakıldığında, kol başlangıç konumuna dönmeli ve motor otomatik olarak kapatılır.
• Motor freni kolunu (3) çekin ve çekme ipli marş motorunu (17) kuvvetle çekin. (Res. 14) DİKKAT: Çekme ipli marş motorunu çekildiğinde kesme bıçağı çözülü motor freni kolunda da döner. Kesme bıçağının tehlike bölgesinde vücut uzuvların/yabancı cisimlerin bulunmadığından emin olun.
• Her şeyin kusursuz çalıştığından emin olmak için biçmeye başlamadan önce bu işlemi birkaç kez gerçekleştirin.

⚠ UYARI

Çim biçme makinesinde herhangi bir ayarlama ve/veya onarım işlemi yapmak sorunda olduğunuzda bıçağın artık dönmemesini bekleyin.

Her ayar, bakım ve onarım işleminden önce motoru durdurun ve buji konektörünü çekin.

Tahrik kullanımı:

• Motor fren kolu (3): Motoru durdurmak için kolu kullanın. Kolu serbest bıraktığınızda motor ve kesme bıçağı otomatik olarak durur.
• Asıl biçme işleminden önce motor fren kolunu birkaç kez kontrol etmelisiniz. Çekme telinin kolay çalıştığığından emin olun.

Uyarı bilgisi: Motor çalıştırıldığında kesme bıçağı döner.

Önemli: Motoru çalıştırmadan önce motor fren kolunu durdurma ipinin iyi çalıştiğından emin olmak için birkaç kez hareket ettirin.

Dikkate alın: Motor çimen ve çimin toplama haznesinde toplanmasına uygun kesme hızında ve uzun motor kullanım ömrüne göre tasarlanmıştır.

• Yağ seviyesini kontrol edin.
• Depo kapağını açın ve benzin deposunu (6), depo dolum ağzının alt noktasına kadar yakl. 1,0 litre benzinle doldurun. Dolum için bir huni ve ölçüm kabı kullanın. Depoyu aşırı doldurmayın. Yeni, temiz ve kurşunsuz yakıt kullanın.
  Kesinlikle yağı benzinle doldurmayın. Yakıtın yeniliğini sağlamak için yakıtı 30 günlük sürede tüketecek miktarda satın alın.
  Dikkate alın: Maks. %10 biyoetanol oranına sahip normal kurşunsuz benzin kullanın.

⚠ UYARI

Daima sadece bir güvenlik benzin bidonu kullanın. Benzini doldururken sigara içmeyin. Her türlü yağ ve benzin kalıntılarını çıkarın, benzini doldurmadan önce motoru durdurun ve motorun birkaç dakika soğumasına izin verin.

Motorun çalıştırılması (Res. 14)

• Ateşleme kablosunun bujiye bağlı olduğundan emin olun.
• Motorlu çim biçme makinesinin arkasında durun. Bir el motor fren kolunu (3) tutma yerine bastırırken, diğer el çekme ipli marş motorunda olmalıdır.
• Motoru çekme ipli marş motoru (17) ile çalıştırın. Bunun için tutma yerini yakl. 10-15 cm (bir direnç hissedilene kadar) dışarı çekin ve ardından kuvvetli biçimde aniden çekin. Motor çalışmaya başlamadıysa tekrar tutma yerini çekin.
• Cihazı ilk kez kullandığınızda motorun üzerinde bulunan koruma katmanı nedeniyle duman meydana gelebilir. Bu normaldir.

Dikkate alın: Kolay çalıştırma tuşuna basılarak so- guk ortam sıcaklıklarında daha kolay çalıştırma (Res. 15, poz. 8). Sadece makine soğukken kullanın!

⚠️ Dikkat!

• Çekme ipli marş motorunun geriye fırlamasına izin vermeyin.
• Dikkat: Serin havada çalıştırma işlemi birkaç kez yapılması gerekebilir.

Motorun kapatılması:

• Motoru kapatmak için motor fren kolunu (3) serbest bırakın ve biçak durana kadar bekleyin.
• Motorun istem dışı çalışmasını engellemek için buji konektörünü bujiden (10) çekin.
• Yeniden çalıştırmadan önce motor freninin çekme ipini kontrol edin. Çekme ipinin doğru monte edildiğine dair kontrol edin. Bükülü veya hasarlı bir durdurma ipi değiştirilmelidir.

Biçmeden önce

Önemli uyarılar:

• Doğru şekilde giyinin. Sağlam ayakkabı giyin, sandalet veya spor ak ayakkabı giymeyin.
• Kesme bıçağını kontrol edin. Deforme olmuş veya herhangi bir hasarı olan bir biçak orijinal bıçakla değiştirilmelidir.
• Benzin deposunu açık alanda doldurun. Bir huni ve ölçüm kabı kullanın. Taşmış benzini silin.
• İşletim talimatını okuyun ve motor ile ek cihazlara ilişkin bilgileri okuyun ve dikkate alın. Talimatı cihazın diğer kullanıcıları için saklayın.
• Egzoz gazları tehlikelidir. Motoru sadece açık alanda çalıştırın.
• Tüm güvenlik tertibatlarının mevcut ve kusursuz işler durumda olduğundan emin olun.
• Cihaz sadece bunun için uygun bir kişi tarafından kumanda edilmelidir.
• Islak çimin biçilmesi tehlikeli olabilir. Çim biçildiğinde mümkün olduğunca kuru olmalıdır.
• Diğer kişi ve çocukları biçiciden uzaklaşmasını sağlayın.
• Asla kötü görüş şartlarında biçmeyin.
• Biçme işleminden önce etrafta bulunan nesneleri yerden kaldırın.

Doğru biçme ile ilgili bilgiler

△ Dikkat! Toplama tertibati boşaltıldığında ve motor hala çalıştığıında asla boşaltma klapesini açmayın. Dönen biçak yaralanmalara sebep olabilir. Boşaltma klapesi ve çim toplama haznesini daima iti-na ile sabitleyin. Bunları çıkartırken öncesinde motoru durdurun.

Kılavuz rayları ile sağlanan biçak gövdesi ve kullanıcı arasındaki güvenlik mesafesine daima uyulmalıdır. Bayır ve eğimli yerlerde biçme ve sürüş yönü değişikliklerinde özellikle dikkatlı olunmalıdır.

Zeminde sağlam duruşa dikkat edin, kaymaz tabanlı sıkı ayakkabılar ve uzun pantolon giyin. Daima eğime çapraz biçim.

Güvenlik nedeniyle eğimi 15 dereceyi aşan bayırlarda çim biçme makinesi ile çalışmak yasaktır.

Geriye doğru hareket ve çim biçme makinesinin geri çekilmesinde özellikle dikkat edin. Takılma tehlikesi!

Biçme işlemi

Çimen uçlarının parçalanmaması ve sararmaması için sadece keskin ve kusursuz biçaklarla biçim.

Temiz bir kesim görüntüse elde etmek için çim biçme makinesini mümkün olduğunca düz şeritler halinde sürün. Kesilmeyen yerlerin oluşmaması için bu şeritler daima birkaç santım üst üste gelmelidir.

Biçici gövdesinin alt tarafını temiz tutun ve çim kalıntılarını mutlaka çıkarın. Kalıntılar çalıştırma işlemini zorlaştırır, kesme kalitesini ve çimenin dışarı atılmasını olumsuz etkiler. Bayırlarda kesme şeridi bayıra çapraz olmalıdır. Çim biçme makinesinin kayması yukarı doğru eğik konumu ile engellenir. Kesim yüksekliğini gerçek çim uzunluğuna göre seçin. Bir işlemde maksimum 4 cm çim kesilecek şekilde birden fazla kez işlemi tekrarlayın.

Bıçağın herhangi bir kontrolü yapılmadan önce motoru durdurun. Motor kapatıldıktan sonra bıçağın birkaç saniye daha dönmeye devam ettiğini unutmayın. Asla bıçağı durdurmayı çalışmayın.

Düzenli olarak bıçağın doğru sabitlenmiş, iyi durumda ve iyi bilenmiş olduğunu kontrol edin. Durumu iyi değil ve keskin değilse, bıçağı bileyin veya değiştirin. Hareket halindeki bıçak herhangi bir nesneye vurduğunda çim biçme makinesini durdurun ve bıçak tamamen durana kadar bekleyin. Ardından bıçak ve bıçak tutucusunun durumunu kontrol edin.

Hasarlı olması durumunda değiştirilmelidir.

Biçme ile ilgili bilgiler:

- Sert nesnelere dikkat edin. Çim biçme makinesi hasar görebilir veya yaralanmalar meydana gelebilir.

• Sıcak motor, egzoz veya tahrik yanarak yaralanmaya neden olabilir. Dokunmayın.
• Yokuş veya dik arazide dikkatli biçimde biçim.
• Sadece yeterli görüş şartları mevcut olduğunda biçim.
• Yabancı bir cisme çarptığınızda veya cihaz normalden daha fazla titrediğinde biçme makinesini, biçağı ve diğer parçaları kontrol edin.
• Öncesinde motoru kapatmadan ayar değişikliği veya onarım işlemi gerçekleştirmeyin. Ateşleme kablosu fişini çekin.
• Bir caddede veya cadde yakınında trafiğe dikkat edin. Çimin dışarı atılma yerini caddeden uzak tutun.
• Tekerleklerin yere değmeyeceği veya biçme işleminin güvenli olmadığı yerlerden kaçının. Geriye doğru hareket etmeden önce arkanızda küçük çocukların olmadığını edin olun.
• Sık ve yüksek çimde en yüksek kesme kademesini ayarlayın ve daha yavaş biçim. Çimin veya başka tıkanıklıkların çıkarılmasından önce motoru durdurun ve ateşleme kablosunu çözün.
• Asla güvenliği sağlayan parçaları çıkarmayın.
• Motor hala sıcakken veya henüz çalışırken asla benzin doldurmayın.

Çim toplama haznesinin boşaltılması

Toplama haznesi (16) dolum seviyesi göstergesine sahiptir (şek. 16). Dolum seviyesi göstergesi, biçicinin işletim sırasında oluşturduğu hava akımı ile açılır. Klape (şek. 16) biçme sırasında kapanırsa toplama haznesi(16) doludur ve boşaltılmalıdır. Dolum seviyesi göstergesinin sorunsuz çalışması için klapenin altındaki delikler daima temiz ve geçirgen olmalıdır.

Biçme sırasında çim artıkları kalırsa veya klape artık açılmazsa toplama haznesi boşaltılmalıdır.

⚠ UYARI

Toplama haznesi çıkartılmadan önce motoru dururdun ve kesici takımlarının durmasını bekleyin.

Toplama haznesini (16) çıkarmak için bir elle boşaltma klapesini (15) kaldırın ve diğer elle toplama haznesini (16) taşıma tutamağından dışarı çıkarın (Res.16). Güvenlik kuralı uyarınca boşaltma klapesi (15) toplama haznesi çıkarıldığından kapanır ve arka dışarı atma deliğini kapatır.

Bu sırada çim artıkları delikte kalırsa motorun kolay ça- lıştırılması için çim biçme makinesi yaklaşık 1m geriye çekilmelidir. Biçici gövdesinde ve çalışma takımlarindaki kesilen çim artıklarını elle veya ayakla çıkarmayın, bunun için örn. fırça veya el süpürgesi kullanın.

Düzgün toplama sağlamak için toplama haznesi (16) ve özellikle hava izgarası içten kullanım sonrasında temizlenmelidir.

Toplama haznesini (16) sadece motor kapatılmışsa ve kesici takımları durduğunda takın.

Boşaltma klapesini (15) bir elle kaldırın ve diğer elle toplama haznesini (16) taşıma tutamağından tutun ve üstten yerine asın. (Res. 9)

Biçmeden sonra

• Çim biçme makinesini kapalı bir alana bırakmadan önce daima önce motorun soğumasını bekleyin. Depolamadan önce çim, yaprak, gres ve yağı çıkarın. Biçme makinesinin üzerinde başka nesneler koymayın.
• Yeniden kullanmadan önce tüm civata ve somunları kontrol edin. Gevşemiş civatalar sıkılmalıdır.
• Çim toplama haznesini (16) yeniden kullanmadan önce boşaltın.
• İzinsiz kullanımı önlemek için buji konektörünü çekin.
• Biçicinin bir tehlike kaynağının yanında bırakılmadığından emin olun. Sızan gaz patlamalara neden olabilir.
• Onarımlarda sadece orijinal parçalar ve üretici tarafından onaylanan parçalar kullanılabilir (bkz. garanti belgesi adresi).
• Biçici uzun süreyle kullanılmayacaksa benzin deposu benzim emiş pompası ile boşaltılmalıdır.
• Cihazı yağlayın ve bakımını yapın.

9. Bakım ve temizleme

• Güvenlik seviyesini ve cihazın performansını korumak için düzenli ve itinalı bakım bakılması gereklidir.
• Tüm somun, pim ve civataların sıkılmış ve cihazın güvenli bir çalışma durumunda olduğundan emin olun.
• Düzenli olarak çim toplama tertibatını aşınma ve fonksiyon kaybına dair kontrol edin. Çim toplama haznesini düzenli olarak su ile temizleyin ve iyice kurumaya bırakın.
• Güvenlik nedeniyle aşınmış veya hasarlı parçaları değiştirin.
• Uzun süreli depolama veya bakımda yakıt deposunu boşaltın. Açık alanda bir benzin emme pompası (yapı marketlerinden temin edilebilir) ile yapılmalıdır.

⚠ UYARI

Asla motor çalışırken ateşleme sisteminin elektrik bulunan parçalarda işlem yapmayın veya dokunmayın.

Tüm onarım ve bakım çalışmalarından önce buji konektörünü bujiden çekin. Cihaz çalışırken asla cihazda çalışma yapmayın. Bu kullanım talimatında tarif edilmeyen işlemler sadece yetkili bir uzman tarafından yapılmalıdır. Hareketli birçok yapı gruplarına dikkat edin.

Temizlik

Her kullanım sonrasında biçici itinalı bir şekilde temizlenmelidir. Özellikle alt kısmı ve biçak yuvası.

⚠️ Dikkat!

Güvenlik nedenlerinden dolayı, temizlemeden önce buji kablosunu çıkarın.

Biçiciyi geriye doğru yatırmak en iyisidir. Motor yağının emme kanalına girmesini veya sizmasını önlemek için buji yukarı bakmalıdır.

Alternatif olarak, cihazı yan yatırabilirsiniz, ancak hava filtresinin üst tarafta olduğundan emin olmalısınız.

Bilgi: Çim biçme makinesini devirmeden önce yakıt deposunu bir benzin emiş pompası ile tamamen boşaltın.

Çim biçme makinesi 90 dereceden daha fazla devril-memelidir.

En kolay şekilde kir ve çimi hemen biçme işleminden sonra temizleyebilirsiniz.

Kurumuş çim kalıntıları ve kir biçme işletiminin olumsuz etkilenmesine neden olabilir. Çim dışarı atma kanalında çim artıkları bulunup bulunmadığını kontrol edin ve gerekirse temizleyin.

Biçiciyi asla su püskürterek veya yüksek basınçlı temizleyici ile temizlemeyin. Motor kuru kalmalıdır.

Soğuk temizleyiciler veya yıkama benzini gibi aşındırıcı temizlik maddelerinin kullanılması yasaktır.

Tekerlek aksları ve göbekleri

- Sezonda bir kez temizlenmeli ve hafifçe greslenmelidir.

Biçaklar

Bıçakları güvenlik nedeniyle sadece yetkili bir servis tarafından bilenmesini, dengelenmesini ve monte edilmesini sağlayın. Optimum seviyede bir sonuç elde temek için bıçağı yılda bir kez kontrol edilmesi tavsiye edilir.

Bıçaklar: Ürün numarası: 7911200630

Bıçağın değiştirilmesi (Res. 17)

Kesici takımları değiştirildiğinde sadece orijinal yedek parçalar kullanılabilir.

Bıçak değişiminde kesik yaralanmalarını önlemek için eldiven kullanın.

Asla başka bir biçak monte etmeyin.

- Bıçağı çıkarmadan önce benzin deposunu boşaltın.

- Bıçağı değiştirmek için cıvatayı çıkarın.

- Tüm parçaları res. 17'de gösterilen şekilde takın. Cıvatayı usulüne uygun sıkın. Sıkma torku 45Nm dir. Bıçağı değiştirdiğinizde bıçağın civatasını da değiştirin.

Hasarlı bıçaklar

Bıçak tüm önlemlere rağmen bir nesneye değişmi durumunda derhal motor kapatılmalı ve buji konektörü çekilmelidir.

Biçiciyi yana devirin ve biçağı hasara dair kontrol edin. Hasarlı veya deforme olmuş biçaklar değiştirilmelidir.

Asla deforme olmuş biçağı eingerek düzeltmeyin. Asla deforme olmuş veya aşırı aşınmış bıçakla çalışmayın, bu titreşime neden olur ve bicicide başka hasarların meydana gelmesine neden olabilir.

⚠ Dikkat! Hasarlı bıçak ile yapılan çalışmada yaralanma tehlikesi mevcuttur.

Bıçakların yeniden bilenmesi

Bıçak ağızları bir metal eğe ile bilenebilir. Dengesizliğin oluşmasını engellemek için bileme işlemi sadece yetkili bir uzman tarafından yapılmalıdır.

Yağ seviyesi kontrolü

⚠ Dikkat! Motoru asla yağsız veya çok az yağ ile çalıştırmayın. Bu motorda ağır hasara neden olabilir. Sadece motor yağı SAE 30/10W30 kullanın.

Yağ seviyesi kontrolü (Res. 18):

- Çim biçme makinesini düz bir zemine bırakın.

- Yağ ölçüm çubuğunu (12) sola çevirerek çıkarın ve ölçüm çubuğunu silin. Ölçüm çubuğunu yeniden dayanana kadar dolum ağzına sokun, kapatmayın.

- Ölçüm çubuğunu çıkarın ve yatay biçimde yağ seviyesini okuyun. Yağ seviyesi, yağ ölçüm çubuğunun (12) maks ve min işareti arasında olmalıdır.

Yağ değişimi

- Motor yağı değişimi yılda bir kez sezon başlamadan önce motor kapalı ve çalışma sıcaklığindayken yapılmalıdır.

- Sadece motor yağı (SAE 30/10W30) kullanın.

- Benzin deposunu boşaltın (benzin emiş pompası ile).

- Yassı yağ toplama teknesini (min 1 litre hacimli) çim biçme makinesinin önüne yerleştirin.

- Yağ ölçüm çubuğunu çıkarın ve biçiciyi tüm yağ toplama teknesine akana kadar devirin.

- Ardından yeni motor yağını yağ ölçüm çubuğunun üst işaretine kadar doldurun (yakl. 0,4L), makineyi aşırı doldurmayın.

- Dikkat! Yağ ölçüm çubuğunu yağ seviyesini kontrol etmek için takmayın ve bunu yerine sadece dişliye kadar sokun.

Eski yap geçerli yönetmelikler uyarınca imha edilmelidir.

Hava filtresinin bakımı (Res. 20)

Kirli hava filtreleri karbüratöre giden yetersiz hava beslemesi nedeniyle motor gücünü düşürür. Bu nedenle düzenli kontrol edilmesi zorunludur.

Hava filtresi her 25 çalışma saatinde bir kontrol edilmeli ve gerekirse temizlenmelidir. Hava çok tozlu olduğunda hava filtresi daha sık kontrol edilmelidir.

Hava filtresi kapağını çıkarın ve sünger filtrelerini alın. Hava girişine nesnelerin düşmesini önlemek için hava filtresini değiştirin (Res. 20).

Dikkat: Hava filtresini asla benzin veya yanabilir çözücü maddelerle temizlemeyin. Hava filtresini sadece basınçlı hava veya üzerine vurarak temizleyin.

Bujinin bakımı (Res. 21)

Bujiyi ilk kez 10 çalışma saatinden sonra kirlenmeye dair kontrol edin ve gerekirse bir tel fırça ile temizleyin.

Ardından bujiye 50 işletim saatinde bir bakım yapın. Buji konektörünü çevirerek çıkarın. Bujiyi (10) bir buji anahtarı ile çıkarın.

Bir ayar mastarı kullanarak mesafeyi 0,75 mm (0,030") olarak ayarlayın. Bujiyi (10) tekrar takın ve çok sıkma-maya dikkat edin.

Onarim

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişiler veya çocukların erişemeyeceği yerde saklanmalıdır.

Dikkat: Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanı-mından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri servisine veya yetkili uzmana başvurun. Bu ak- sesuar parçaları için de geçerlidir.

İşletim süreleri

Yerel olarak farklılık gösterebilen çim biçme makinesi işletim zamanları düzenlemesine ilişkin yasal yönet-melikleri dikkate alın.

Onarım durumunda önemli bilgi:

Onarım için cihaz geri teslim edildiğinde cihazın güvenlik nedeniyle yağ ve benzinsiz durumda servis istasyonuna gönderilmesi gerektiğini dikkate alın.

Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Cihaz tipi
• Cihazın ürün numarası

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Buji, hava filtresi, benzin filtresi, bıçak, V kayışı

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

10. Depolama

• Çim biçme makinesini asla deposunda benzinle, benzin buharlarının açık ateş veya kıvılcımla temas edebileceği bir bina içinde bulundurmayın.
• Çim biçme makinesini kapalı alanlara bırakmadan önce daima önce motorun soğumasını bekleyin.
• Yangın tehlikesini önlemek için motoru, egzozu ve yakıt deposu çevresini çim, yaprak veya sızan gresten (yağ) temiz tutun.

Çim biçme makinesinin depolanması için hazırlıklar

Uyarı bilgisi: Benzini kapalı alanda, ateş yakınında veya sigara içerken boşaltmayın. Gaz buharları patlamalara veya ateşe neden olabilir.

• Makineyi depolamadan önce temizleyin ve bakımını yapın.
• Benzin deposunu benzin emiş pompası ile boşaltın.
• Motoru çalıştırın ve motoru kalan benzin tükenene kadar çalışmaya bırakın.
• Her sezon sonrasında bir yağ değişimi yapın. Bunun için eksi motor yağını sıcak motordan çıkarın ve yeni motor yağı doldurun.
• Bujiyi silindir kafasından çıkarın.

• Silindire bir yağdanlıkla yakl. 20 ml yağ doldurun.

• Yağ silindirin içini koruyacak şekilde marş tutamağını yavaşça çekin.

• Bujiyi yeniden takın.
• Silindirin soğutma kanatlarını ve gövdesini temizleyin.
• Boyayı korumak için tüm cihazı temizleyin.
  • Cihazı iyi havalanan bir yerde saklayın.

Çim biçme makinesinin taşınması için hazırlanması (şek. 22)

• Benzin deposunu benzin emiş pompası ile boşaltın.
• Kalan benzin tükenene kadar motoru çalışmaya bırakın.
• Motor yağını sıcak motordan boşaltın.
• Buji konektörünü bujiden çekin.
• Silindirin soğutma kanatlarını ve gövdesini temizleyin.
• Çekme ipli marş motorunu (17) kancadan alın. Gerdirme kolunu (5) çözün ve üst itme kolunu aşağı katlayın. Katlama sırasında çekme iplerinin bükül-memesine dikkat edin.
• Sürtünmeyi önlemek için üst veya alt itme kolunda ve motora birkaç kat oluklu mukavya sarın.

11. Bertaraf ve geri dönüşüm

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Eski cihazınızı nasıl imha edeceğinizi yerel yönetiminizden öğrenebilirsiniz.

Yakıtlar ve yağlar

• Cihazı tasfiye etmeden önce yakıt deposunu ve motor yağı haznesini boşaltın!
• Yakıt ve motor yağı evsel atıklara ya da akarsulara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!
• Boş yağ ve yakıt hazneleri çevreye uygun olarak tasfiye edilmelidir.

12. Arıza giderme

Ariza arama

Tablo olası arızaları, olası nedenlerini ve giderme imkanlarını göstermektedir. Sorunun giderilememesi durumunda, bir uzmana başvurun.

⚠️ İKAZ!

Denetim veya ayarlar yapılmadan önce motoru kapatın ve ateşleme kablosunu çekin.

⚠️ iKAZ!

Bir ayarlama veya onarım sonrasında motor birkaç dakika çalıştıktan sonra egzoz ve başka parçaların sıcak olduğunu unutmayın. Yanmaları önlemek için temas etmeyin.

Onarım durumunda önemli bilgi:

Onarım için cihaz geri teslim edildiğinde cihazın güvenlik nedeniyle yağ ve benzinsiz durumda servis istasyonuna gönderilmesi gerektiğini dikkate alın.

Arıza Olası sebep Yardım
Dengesiz çalışma, çok titreşen cihaz	- Cıvatalar gevşek- Biçak sabitlemesi gevşek- Biçaklar dengesiz	- Cıvataları kontrol edin- Biçak sabitlemesini kontrol edin- Biçakları değiştirin
Motor çalışmıyor - Motor fren kolu basılı değil- Gaz kolu yanlış konumda- Buji arızalı- Yakıt deposu boş- Kirli yakıt- Soğuk çevre- Motor arızalı	- Motor fren koluna basın- Ayarı kontrol edin- Bujiyi yenileyin- Yakıt doldurun- Benzin deposunu boşaltın ve yeni yakıtladoldurun- Kolay çalıştırma tuşuna basın- Yetkili müşteri servisine başvurun
Motor dengeli çalışmıyor - Hava filtresi kirli- Buji kirli	- Hava filtresini temizleyin- Bujiyi temizleyin
Çim sararıyor, kesim düzensiz - Biçak keskin değil- Kesim yüksekliği yetersiz	- Biçağın bilenmesini sağlayın- Doğru yüksekliği ayarlayın
Çim düzgün dışarı atılmıyor - Kesim yüksekliği düşük- Biçak aşınmış- Toplama haznesi tikalı	- Yüksekliği ayarlayın- Biçağı değiştirin- Toplama haznesini boşaltın veya tıkanıklığı giderin

A

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
