NAVODILA ZA UPORABO MP13240 SCHEPPACH

12. Otklanjanje neispravnosti

Traženje pogrešaka

	Pred uporabo upoštevajte vse varnostne napotke!
	Pred zagonom morate prebrati in razumeti celotno besedilo navodil za uporabo.
	Na pobočju ne kosite navzgor ali navzdol.
	Pred uporabo kosilnice odstranite naokrog ležeče majhne dele, ki bi jih lahko vrglo po zraku.
	Nevarnost zaradi izvrženih delov pri delujočem motorju.
	Prepričajte se, da so druge osebe na zadostni varnostni razdalji.
	Preden začnete izvajati vzdrževalna dela, odstranite vtič vžigalne svečke.
	Rok in nog ne približujte vrtečim se rezilom.
	Pomembno. Izpušni plini so strupeni, zato motor ne sme delovati v neprezračenih območjih.
	Pozor, vroča površina – nevarnost opeklin!
	Uporabljajte zaščito za sluh in oči!
	POZOR! Obratovalna sredstva so vnetljiva in eksplozivna – nevarnost opeklin.Pri delujočem ali vročem motorju ne dolivajte goriva.
	Kapaciteta rezervoarja
	Motorno olje

		Dolga rezila. Največ. Širina rezanja
		Zajamčeni nivo zvočne moči
		Izdelek ustreza veljavnim evropskim direktivam.
		Izdelek ustreza veljavnim srbskimi direktivam.
		Tipka za črpanje bencina za hladen zagon
		Preverjajte ravni olja
		STOP – Vzvod motorne zavore

Kazalo:

Stran:

1. Uvod....196
2. Opis naprave....196
3. Obseg dostave....196
4. Namenska uporaba 197
5. Varnostni napotki....197
6. Tehnični podatki....200
7. Pred zagonom 200
8. Uporaba 201
9. Vzdrževanje in čiščenje 203
10. Skladiščenje....205
11. Odlaganje med odpadke in reciklaža 206
12. Pomoč pri motnjah.... 206
13. Izjava o skladnosti .... 391

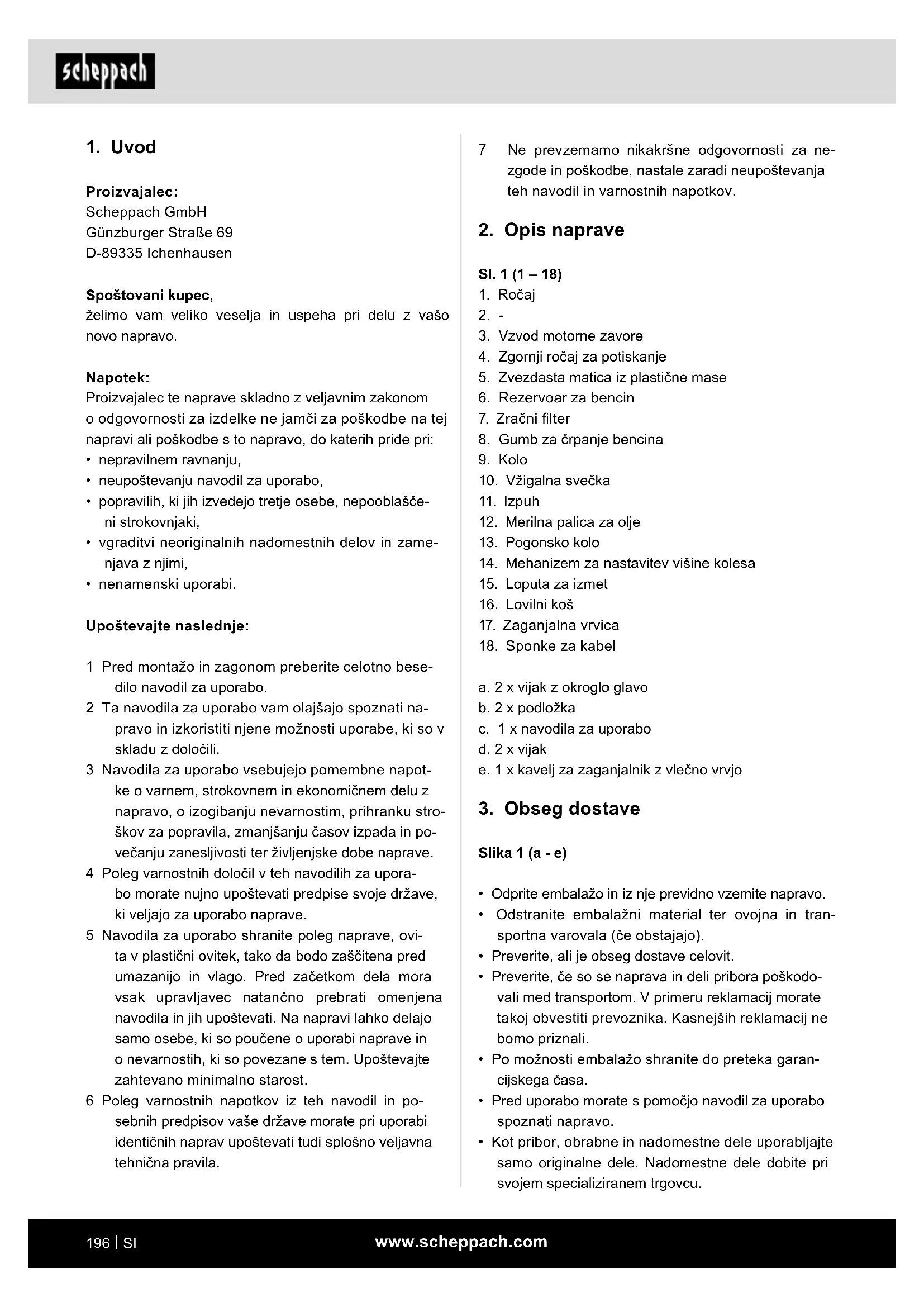

1. Uvod

Proizvajalec:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgraditvi neoriginalnih nadomestnih delov in zamenjava z njimi,
• nenamenski uporabi.

Upoštevajte naslednje:

1 Pred montažo in zagonom preberite celotno bese-dilo navodil za uporabo.
2 Ta navodila za uporabo vam olajšajo spoznati na-pravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.
3 Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave.
4 Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.
5 Navodila za uporabo shranite poleg naprave, ovi-ta v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred začetkom dela mora vsak upravljavec natančno prebrati omenjena navodila in jih upoštevati. Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano minimalno starost.
6 Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi identičnih naprav upoštevati tudi splošno veljavna tehnična pravila.

7 Ne prevzemamo nikakršne odgovornosti za ne- zgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

2. Opis naprave

SI. 1 (1 - 18)

1. Ročaj
3. Vzvod motorne zavore
4. Zgornji ročaj za potiskanje
5. Zvezdasta matica iz plastične mase
6. Rezervoar za bencin
7. Zračni filter
8. Gumb za črpanje bencina
9. Kolo
10. Vžigalna svečka
11. Izpuh
12. Merilna palica za olje
13. Pogonsko kolo
14. Mehanizem za nastavitev višine kolesa
15. Loputa za izmet
16. Lovilni koš
17. Zaganjalna vrvica
18. Sponke za kabel

a. 2 x vijak z okroglo glavo

b. 2 x podložka

c. 1 x navodila za uporabo

d. 2 x vijak

e. 1 x kavelj za zaganjalnik z vlečno vrvjo

3. Obseg dostave

Slika 1 (a - e)

• Odprite embalažo in iz nje previdno vzemite napravo.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, će so se naprava in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
• Po možnosti embalažo shranite do preteka garancijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati napravo.
• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.

- Pri naročanju navedite našo številko artikla in tip ter leto izdelave naprave.

⚠ Pozor!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli!

NEVARNOST

Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

4. Namenskauporaba

Stroj je skladen z veljavno direktivo ES o strojih.

Pred začetkom dela je treba namestiti vse zaščitne in varovalne priprave na stroju.

- Upravljavec je v delovnem območju odgovoren za tretje osebe.

- Stroj je osnovan za upravljanje z eno osebo.

- Upoštevajte vse varnostne napotke in opozorila o nevarnostih na stroju.

- Vsi varnostni napotki in opozorila o nevarnostih na stroju morajo biti popolni in v čitljivem stanju.

- Stroj lahko uporabljate samo v tehnično brezhibnem stanju in skladno z namenom ter navodili za uporabo, pri tem pa morate biti osveščeni o varnosti in se zavedati nevarnosti!

- Še posebej tiste motnje, ki lahko vplivajo na varnost, morate (dati) takoj odpraviti!

- Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.

- Upoštevati je treba veljavne predpise o preprečevanju nesreč in druga splošno priznana varnostna pravila.

- Stroj lahko uporabljajo, vzdržujejo ali popravljajo samo strokovnjaki, ki se na to spoznajo in so poučeni o nevarnostih. Lastnoročne spremembe na stroju izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

- Stroj se lahko uporablja samo z originalnim priborom in originalnimi orodji proizvajalca.

- Vsaka vrsta uporabe, ki presega opisano, velja za ne-namensko uporabo. Proizvajalec ne daje garancije za poškodbe, ki nastanejo kot posledica take uporabe; tveganje pri takih delih nosi izključno uporabnik.

- Naprave ni dovoljeno uporabljati na gospodarskem, obrtnem ali industrijskem področju.

- Če niste prepričani, ali je delovni pogoj varen ali nevaren, ne delajte s strojem.

- Bencinska kosilnica je primerna samo za zasebno uporabo v gospodinjskih vrtovih in vrtičkih. Kot kosilnice za zasebne gospodinjske vrtove in vrtičke se smatrajo tiste, ki se letno praviloma ne uporabljajo več kot 50 ur in to pretežno za nego trave ali travnih površin, vendar ne na javnih območjih, parkih, športnih površinah ter ne v kmetijstvu in gozdarstvu.

Pozor! Zaradi telesne ogroženosti uporabnika kosilnice ni dovoljeno uporabljati v naslednje namene: za prirezovanje grmičevja, žive meje in grmov, za rezanje in sekljanje rastlin ali trave na strehah ali v balkonskih koritih in za čiščenje (odsesavanje) pešpoti in kot rezalnika za sekljanje odrezanih delov dreves in žive meje. Poleg tega se kosilnica ne sme uporabljati kot motorna motika za izravnavanje nasipov, npr. krtin.

- Kosilnice iz varnostnih razlogov ni dovoljeno uporabljati kot pogonski agregat za druga delovna orodja in sklope orodij kakršnekoli vrste.

⚠ OPOZORILO

Pred zagonom naprave zaradi lastne varnosti temeljito preberite ta priročnik in splošne varnostne napotke. Če napravo prepustite tretjim osebam, vedno priložite ta navodila za uporabo.

5. Varnostni napotki

V teh navodilih za uporabo smo mesta, ki se tičejo vaše varnosti, označili s tem znakom: ⚠

Navodila za uporabo vsebujejo tudi druge pomembne dele besedila, ki so označeni z besedo »ACHTUNG!«

NEVARNOST

Pri neupoštevanju teh navodil obstaja velika smrtna nevarnost oz. nevarnost smrtno nevarnih poškodb.

⚠ OPOZORILO

Pri neupoštevanju teh navodil obstaja smrtna nevarnost oz. nevarnost hudih poškodb.

PREVIDNO

Pri neupoštevanju teh navodil obstaja majhna do srednja nevarnost poškodbe.

NAPOTEK

Pri neupoštevanju teh navodil obstaja nevarnost poškodbe naprave ali drugih vrednostnih predmetov.

⚠ Pozor!

Pri uporabi naprav morate upoštevati nekatere varnostne ukrepe, da preprečite telesne poškodbe in materialno škodo. Skrbno preberite ta navodila za uporabo oz. varnostne napotke. Skrbno jih shranite, da vam bodo informacije kadarkoli na dosegu roke. Če boste napravo predali drugim osebam, jim izročite tudi ta navodila za uporabo oz. varnostne napotke. Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

Kdo ne sme uporabljati naprave:

• Otroci in ostale osebe, ki ne poznajo navodil za uporabo (lokalna določila lahko določajo minimalno starost uporabnika).
• osebe, ki so pod vplivom alkohola, drog ali zdravil, utrujene ali bolne.

Varnostni napotki za ročno vodene kosilnice Napotki

• Skrbno preberite navodila za uporabo. Seznanite se z nastavitvami in pravilno uporabo stroja.
• Nikoli ne dovolite otrokom ali drugim osebam, ki ne poznajo navodil za uporabo, da bi uporabljale kosilnico. Lokalna določila lahko določajo minimalno starost uporabnika.
• Nikoli ne kosite, medtem ko so v bližini druge osebe, zlasti otroci ali živali. Ne pozabite, da je za nesreče z drugimi osebami ali njihovo lastnino odgovoren upravljavec stroja ali uporabnik.
• Če boste napravo predali drugim osebam, jim izročite tudi ta navodila za uporabo.
• Med košnjo vedno nosite trdna obuvala in dolge hlače. Ne kosite bosi ali v lahkih sandalih.
• Preverite območje, kjer se bo stroj uporabljal, in odstranite vse predmete, kot so kamni, igrače, palice, žice itd., ki bi se lahko ujeli in odvrgli.

OPOZORILO

Bencin je zelo vnetljiv:

• Bencin hranite samo v predvidenih posodah.
• Gorivo dolivajte samo na prostem in ne kadite med točenjem.

• Preden zaženete motor, natočite bencin. Ne odpirajte pokrovčka za gorivo in ne dolivajte bencina, ko motor deluje ali ko je kosilnica vroča.

• Če se bencin prelije, ne poskušajte zaganjati motorja. Namesto tega odmaknite stroj od površine, po kateri se je razlil bencin. Motorja ne vžigajte tako dolgo, dokler bencinski hlapi ne izhlapijo.

• Iz varnostnih razlogov je treba rezervoar za bencin in ostale pokrove rezervoarja zamenjati, če se poškodujejo.
• Bencina nikoli ne hranite v bližini virov iskrenja. Vedno uporabite atestirano ročko. Otrokom ne pustite v bližino bencina.
• Zamenjajte okvarjeno zvočno izolacijo.
• Pred uporabo vedno vizualno preverite, ali so rezalna orodja, pritrdilni sorniki in celotna rezalna enota obrabljeni ali poškodovani. Da ne pride do neuravnoteženosti, je obrabljena ali poškodovana rezalna orodja in pritrdilne sornike dovoljeno zamenjati samo v kompletu.
• Pri napravah z več rezili upoštevajte, da se lahko z vrtenjem enega rezila začnejo vrteti tudi ostala rezila.

Ravnanje

• Motor na notranje zgorevanje ne sme delovati v za-prtih prostorih, kjer se lahko nabira nevaren ogljikov monoksid.
• Kosite samo ob dnevni svetlobi ali dobri umetni svetlobi. Če je mogoče, naprave ne uporabljajte na mokri travi.
• Naprave ni dovoljeno uporabljati med nevihto – nevarnost udara strele!
• Vedno bodite pozorni na dobro stabilnost na pobočjih.
• Stroj vodite samo v koračnem tempu.
• Pri strojih na kolesih velja: Kosite prečno na pobočje, nikoli navzgor ali navzdol.
• Bodite posebej previdni, ko zamenjate smer premi- kanja na pobočju.
• Ne kosite na preveč strmih pobočjih. Bodite posebej previdni, ko obračate kosilnico ali jo potegnete k sebi
• Ustavite rezilo, će je treba kosilnico magniti, pri prevozu po površinah, ki niso travnate, in pri premikanju kosilnice na območje, ki ga je treba pokositi, in z njega.
• Kosilnice nikoli ne uporabljajte s poškodovanimi zaščitnimi napravami ali zaščitnimi mrežami ali brez nameščenih zaščitnih naprav, npr. odbojnih pločevin in/ali priprav za zbiranje trave.
• Ne spreminjajte nastavitev za regulacijo motorja in ne preobremenjujte ga.
• Sprostite motorno zavoro, preden zaženete motor.

• Motor zaženite previdno in po proizvajalčevih navodilih. Pazite na zadostno razdaljo nog od rezil.

• Kosilnice med zagonom ali prižiganjem motorja ne smete nagibati, razen će je treba kosilnico med postokom dvigniti. V tem primeru jo prevrnite le toliko, kot je nujno potrebno, in dvignite stran, ki je obrnjena stran od uporabnika.

• Ne zaganjajte motorja, će stojite pred kanalom za izmet.
• Nikoli ne potiskajte rok ali nog na vrteče se dele ali pod njih. Vedno bodite dovolj oddaljeni od odprtine za izmet.
• Nikoli ne dvigujte ali nosite kosilnice z delujočim motorjem.
• Izklopite motor in odstranite priključek vžigalne svečke. Prepričajte se, da so se vsi gibljivi deli ustavili:

- preden boste sprostili blokade ali zamašitve v izmetnem kanalu:

- preden boste preverjali in čistili kosilnico ali izvajali dela na niej;

- če zadenete tujek. Poiščite poškodbe na kosilnici in izvedite potrebna popravila, preden jo boste ponovno zagnali in delali z njo. Če se začne kosilnica nenavadno močno tresti, jo je treba nemudoma pregledati.

- Izklopite motor:

- ko se oddaljite od kosilnice.

- preden dotočite gorivo.

• Če stroj uporabljate s prekomerno hitrostjo, se lahko nevarnost nesreče poveča.
• Bodite previdni pri nastavljanju stroja in pazite, da si ne ukleščite prstov med premikajoče se rezalno orodje in toge dele naprave.
• Bodite posebej previdni pri košnji na vdirajočih se tleh, na bližnjih deponijah smeti, grobovih in nasipih.
• Upoštevajte, da lahko nepravilno vzdrževanje, uporaba neskladnih nadomestnih delov ali spremembe na varnostnih pripravah privedejo do škode na napravi in hudih poškodb osebe, ki z napravo dela.
• Uporabljajte le orodja za rezanje in pripomočke, ki jih priporoča proizvajalec. Uporaba drugih vložnih orodij in drugega pribora lahko za uporabnika predstavlja nevarnost poškodbe. Kosilnico vedno vzdržujte v dobrem obratovalnem stanju.
• Pred vsakim zagonom redno preverite napravo in se prepričajte, da vse zagonske ključavnice in gumbi pravilno delujejo.
• Upoštevajte, da varnostnih sistemov ali funkcij kosilnice ne smete spreminjati ali izklopiti.

• Upoštevajte, da uporabnik ne sme spreminjati ali posegati v zapečatene nastavitve nadzora hitrosti motorja.

• Uporabnik mora biti ustrezno usposobljen za uporabo, prilagajanje in upravljanje (vključno s prepovedanimi sprožitvami).

• Za zmanjšanje izpostavljenosti hrupu in tresljajev je treba narediti dovolj odmorov.

Preostale nevarnosti in zaščitni ukrepi

Zanemarjanje ergonomskih načel Malomarna uporaba osebne zaščitne opreme (PSA)

Malomarna uporaba ali neuporaba osebne zaščitne opreme lahko vodi do hudih poškodb.

– Nosite predpisano zaščitno opremo.

Človeško ravnanje, napačno ravnanje

– Pri vseh delih bodite popolnoma zbrani.

⚠ Preostalo tveganje - Nikoli ga ni mogoče izključiti.

Ogroženost zaradi hrupa

Poškodbe sluha

Daljše nezaščiteno delo z napravo lahko privede do poškodb sluha.

– Vedno uporabljajte zaščito za sluh.

Ravnanje v sili

Če pride do nesreče, izvedite ustrezen postopek prve pomoči in čim prej pokličite usposobljeno zdravniško pomoč.

Pri daljših delih lahko zaradi vibracij pride do motenj prekrvavitve v rokah upravljavca (sindrom belih prstov). Sindrom belih prstov je bolezen ožilja, pri kateri se majhne krvne žile v prstih na rokah in nogah krčijo, kot da bi prišlo do napada. Prizadeta območja ne dobi- jo več dovolj krvi in postanejo zelo bleda.

Pogosta uporaba vibrirajočih naprav lahko pri osebah, ki imajo ovirano prekravitev (npr. kadilci, diabetiki), povzroči poškodbe živcev.

Če opazite nenavadne pojave, takoj končajte z delom in obiščite zdravnika. Upoštevajte naslednje napotke, da zmanjšate tveganja:

• Ob hladnem vremenu ohranjajte svoje telo in zlasti roke tople.
• Redno delajte premore in pri tem premikajte dlani, da pospešite prekravavitev.
• Z rednim vzdrževanjem in fiksno pritrjenimi deli na napravi poskrbite za čim manjše vibriranje stroja.

6. Tehnični podatki

Tip motorja	4-taktni motor/zračno hlajen
Delovna prostornina 131 cm	3
Delovno število vrtljajev 2800 vrt./min.
Gorivo	Gorivo Običajen bencin/neosvinčeni največ 10 % bioetanola
Kapaciteta rezervoarja/bencin	1,0 l
Motorno olje SAE 30/10W30/10W40
Kapaciteta rezervoarja/olje	0,4 l
Nastavitev višine reza 30–66 mm/3-kratna
Vsebina lovilnega koša 35 l
Širina reza	39 cm
Teža	16,9 kg
Moč	2,2 kW
Emisije CO2	1033 g/kWh

Pridržujemo si pravico do tehničnih sprememb!

Informacije o nastajanju hrupa, izmerjene v skladu z zadevnimi standardi:

Zvočni tlak L_pA= 82,3 dB

Merilna negotovost K_PA= 3 dB

Zvočna moč L _WA = 94 dB

Merilna negotovost K_WA = 1,79 dB

Nosite zaščito za sluh.

Zaradi vpliva hrupa lahko oglušite.

Tresljaji A_hv (levo/desno) = 7,218 m/s²

Merilna negotovost K_PA= 2,9 m/s ^2

7. Pred zagonom

Sestavljanje komponent

Pri montaži in vzdrževalnih delih potrebujete naslednje dodatno orodje, ki ni v obsegu dostave:

- plitvo korito za prestrezanje olja (za menjavo olja)

• litrsko merilno posodo (odporno na olje/bencin).
• kanister za bencin (5 litrov zadostuje za pribl. 6 obra-tovalnih ur)
• lijak (ki se prilega nastavku za nalivanje bencina na rezervoarju)
• gospodinjske krpe (za brisanje ostankov olja/bencina; zavrzite na bencinskem servisu)
• črpalko za odsesavanje bencina (plastična izvedba, dobavljiva v gradbenih centrih)
• ročko za olje z ročno črpalko (na voljo v gradbenih centrih)
• Ključ za vžigalne svečke
  • 0,4 litra motornega olja SAE 30/10W30

⚠ POZOR!

Pred zagonom morate izdelek obvezno montirati v celoti!

Montaža

1. Vzemite kosilnico in njene dele iz embalaže ter preverite, će obstajajo vsi deli.
2. Spodnjo potisno palico (4a) vstavite v luknjo v kosilnici in jo pritrdite z 2 vijakoma (d).
3. Privijte zgornji ročaj za potiskanje (4) na spodnji ročaj za potiskanje (4a) z enim vijakom z okroglo glavo (a), 1 podložko (b), 1 plastično zvezdasto matico (5) na obeh straneh (sl. 4-5).
4. Ročaj poteznega zaganjalnika (17) pritrdite na predvidene kavlje, kot je prikazano na sl. 6.
5. Potezalice s priloženimi sponkami za kabel (18) (sl. 7) fiksirajte na ročaj za potiskanje.
6. Odprite lovilni koš (16) in zataknite plastične sponke na okvirju. (sl. 8)
7. Košnja z lovilnim košem: Z eno roko dvignite izmetno loputo (15) in pritrdite lovilni koš (16), kot je prikazano na sl. 9.

Nastavitev višine reza

⚠ Pozor! Višino reza nastavljajte samo, ko je motor ugasnjen in vtič vžigalne svečke snet.

• Preden začnete kositi, preverite, da rezalna orodja niso topa in njihovi pritrdilni elementi niso poškodovani.
• Topa in/ali poškodovana rezalna orodja po potrebi zamenjajte v kompletu, da ne pride do neuravnoteženosti. Pri tem pregledu ugasnite motor in snemite vtič vžigalne svečke.
• DDve sprednji kolesi in dve zadnji kolesi privijte v navoj z želeno višino rezanja (30-48-66 mm) (L = levi navoj, R = desni navoj).

- Prepričajte se, da so vsa štiri kolesa pritrjena na isti višini rezanja. Abb.13

8. Uporaba

⚠ Pozor!

Motor ob dobavi ni napolnjen z oljem. Pred zagonom zato obvezno nalijte olje vanj. Uporabite običajno večnamensko olje (SAE 30/10W30). Nivo olja v motorju preverite pred vsako košnjo.

Prav tako morate natočiti bencin, saj tudi ta ni pri-ložen ob dobavi.

- Da se kosilnica ne more nehote zagnati, je opremljena z motorno zavoro (sl. 1, pol 3), katero morate sprostiti, preden zaženete kosilnico. Ko spustite vzvod motorne zavore, se ta mora vrniti v svoj izhodiščni položaj in motor se mora samodejno ugasniti.

- Potegnite vzvod motorne zavore (3) in močno povlecite za potezni zaganjalnik (17). (Slika 14) POZOR: Rezalni nož se zavrti tudi pri sproščenem vzvodu motorne zavore, takoj ko povlečete za potezni zaganjalnik. Prepričajte se, da v nevarnem območju rezila ni delov telesa/tujih predmetov.

- Preden začnete kositi trato, nekajkrat ponovite ta postopek, da se prepričate, da vse deluje pravilno.

⚠ OPOZORILO

Vsakič, ko na kosilnici izvajate kakršnakoli nastavitvena dela in/ali popravila, počakajte, da rezilo obmiruje.

Pred vsakršnim nastavitvenim ali vzdrževalnim de- lom ter popravilom ugasnite motor in snemite vtič vžigalne svečke.

Uporaba pogona:

• Ročica zavore motorja (3): Uporabite vzvod, da ugasnete motor. Ko spustite vzvod, se motor in rezilo samodejno ustavita.
• Pred dejansko košnjo morate večkrat preveriti ročico zavore motorja. Prepričajte se, da je potezalica lahko premična.

Opozorilni napotek: Rezilo se zavrti, ko zaženete motor.

Pomembno: Pred zagonom motorja večkrat premaknite ročico zavore motorja in preverite, ali zavorna vrvica deluje pravilno.

Upoštevajte: Motor je prilagojen hitrosti rezanja trave, izmetu trave v lovilni koš in za daljšo življenjsko dobo motorja.

• Preverite nivo olja.
• Odprite pokrov rezervoarja in natočite pribl. 1,0 litra bencina v rezervoar za bencin (6) do spodnje točke nastavka za točenje bencina. Za točenje uporabite lijak in merilno posodo. Rezervoarja ne napolnite preveč. Uporabite svež, čist neosvinčen bencin.
  V nobenem primeru ne mešajte olja z bencinom. Gorivo nabavite v takšni količini, ki jo lahko porabite v 30 dneh, da ostane gorivo sveže.
  Upoštevajte: Uporabljajte neosvinčen navadni bencin z največ 10 % deležem bioetanola.

⚠ OPOZORILO

Vedno uporabljajte samo varnostne ročke za bencin. Ne kadite, ko točite bencin. Odstranite vse ostanke olja ali bencina. Pred točenjem bencina ugasnite motor in počakajte nekaj minut, da se motor ohladi.

Zagon motorja (sl. 14)

• Prepričajte se, da je vžigalni kabel priključen na vžigalno svečko.
• Stopite za kosilnico. Z eno roko pritisnite vzvod motorne zavore (3) k ročaju, z drugo pa primite za potezni zaganjalnik.
• Zaženite motor s poteznim zaganjalnikom (17). Ročaj izvlecite za pribl. 10 do 15 cm (dokler ne začutite upora), nato pa sunkovito potegnite. Če se motor ne zažene, ponovno potegnite za ročaj.
• Zaradi zaščitne plasti na motorju lahko nastane nekaj dima, ko napravo prvič uporabljate. To je običajno.

Upoštevajte: Lažji zagon pri nižjih temperaturah s pritiskom na gumb za zagon (slika 15, poz. 8). Uporabite le, ko je stroj hladen!

⚠ Pozor!

• Pazite, da potezni zaganjalnik ne skoči nazaj.
• Pozor: V hladnem vremenu boste morda morali večkrat ponoviti postopek zagona.

Izklop motorja:

• Če želite izklopiti motor, sprostite ročico zavore motorja (3) in počakajte, da se rezilo ustavi.
• Snemite vtič vžigalne svečke z vžigalne svečke (10), da preprečite nenameren zagon motorja.
• Pred ponovnim zagonom preverite zavorni kabel motorja. Preverite, če je potezalica pravilno nameščena. Prepognjeno ali poškodovano žico za zaustavitev je treba zamenjati.

Pred košnjo

Pomembni napotki:

• Ustrezno se oblecite. Nosite trdna obuvala, ne sandal ali športnih copat.
• Preverite rezilo. Rezilo, ki je krivo ali kako drugače poškodovano, je treba zamenjati z originalnim rezilom.
• Rezervoar za bencin napolnite na prostem. Uporabite lijak in merilno posodo. Pobrišite polit bencin.
• Preberite in upoštevajte navodila za uporabo in tudi napotke glede motorja in dodatnih naprav. Navodila shranite tako, da bodo dostopna tudi ostalim uporabnikom naprave.
• Izpušni plini so nevarni. Motor zaganjajte le na prostem.
• Prepričajte se, da so vse varnostne naprave nameščene in da tudi ustrezno delujejo.
• Napravo naj upravlja samo ena oseba, ki je za to primerna.
• Košenje mokre trave je lahko nevarno. Po možnosti kosite suho travo.
• Drugim osebam ali otrokom ukažite, naj se oddaljijo od kosilnice.
• Nikoli ne kosite ob slavi vidljivosti.
• Pred košnjo poberite ležeče, razmetane predmete s tal.

Napotki za pravilno košnjo

⚠ Pozor! Nikoli ne odpirajte izmetne lopute, ko praznite lovilno pripravo in motor še deluje. Vrteče se rezilo lahko povzroči telesne poškodbe.

Izmetno loputo in lovilni koš za travo vedno skrbno pri- trdite. Pred odstranjevanjem ugasnite motor.

Vedno je treba upoštevati varnostno razdaljo med ohišjem rezila in uporabnikom, ki jo določajo vodilni prečniki. Pri košnji in spreminjanju smeri na nasipih in pobočjih je treba biti posebej previden.

Pazite na stabilnost, nosite čevlje z nedrsečimi, oprijemalnimi podplati in dolge hlače. Vedno kosite prečno na pobočje.

Iz varnostnih razlogov s kosilnico ni dovoljeno kositi pobočij s 15-stopinjskim naklonom.

Bodite posebej previdni pri premikanju nazaj in pri vlečenju kosilnice. Nevarnost spotikanja!

Košnja

Kosite samo z ostrim, brezhibnim rezilom, da se travne bilke ne razcefrajo in trava ne postane rumena.

Da bo rez čim bolj čist, kosilnico potiskajte v čim bolj ravnih linijah. Te linije se naj vedno prekrivajo za nekaj centimetrov, da ne ostanejo nepokošeni pasovi.

Spodnja stran ohišja kosilnice naj bo čista, travne oblo- ge pa obvezno odstranjujte. Obloge otežujejo postopek zagona, negativno vplivajo na kakovost reza in izmet trave. Na pobočjih naj bo linija košnje vedno prečno na pobočje. Drsenje kosilnice lahko preprečite tako, da jo postavite v poševni položaj. Višino reza izberite glede na dejansko dolžino trave. Izvedite več prehodov, tako da naenkrat pokosite največ 4 cm trave.

Preden izvajate kakršnokoli kontrolo rezila, ugasnite motor. Ne pozabite, da se rezilo po izklopu motorja vrti še nekaj sekund. Nikoli ne poskušajte zaustaviti rezila. Redno preverjajte, će je rezilo pravilno pritrjeno, ali je v dobrem stanju in dobro nabrušeno. Če ni, ga nabrusite ali zamenjajte. Če vrteče se rezilo zadane ob kak predmet, ustavite kosilnico in počakajte, da se rezilo povsem ustavi. Nato preverite stanje rezila in nosilca rezila.

• Pazite na trde predmete. Kosilnica se lahko poškoduje ali pa lahko pride do telesnih poškodb.
• Vroč motor, izpuh ali pogon lahko povzročijo opekline. Ne dotikajte se jih.
• Na pobočjih ali strmo padajočem terenu kosite previdno.
• Kosite samo ob zadovoljivi vidljivosti.
• Preverite kosilnico, rezilo in ostale dele, će zade- nete ob tujek ali će se naprava trese močneje kot običajno.
• Ne spreminjajte nastavitev ali popravil, ne da bi prej ugasnili motor. Snemite vtič vžigalnega kabla.
• Na cesti ali v bližini ceste pazite na cestni promet. Izmet trave naj bo obrnjen stran od ceste.
• Izogibajte se mestom, kjer kolesa nimajo oprijema ali košnja ni varna. Pred premikanjem nazaj se prepričajte, da za vami ni majhnih otrok.
• V gosti, visoki travi nastavite najvišjo stopnjo reza in kosite počasneje. Pred odstranjevanjem trave ali zamašitev ugasnite motor in snemite vžigalni kabel.
• Nikoli ne odstranite delov, ki služijo varnosti.
• Nikoli ne točite bencina, ko je motor še vroč ali deluje.

Praznjenje lovilnega koša za travo

Lovilni koš (16) ima indikator napolnjenosti (sl.16). Ta se odpre zaradi zračnega toka, ki ga med delovanjem ustvarja kosilnica. Če se loputa (sl. 16) med košnjo za-pre, je lovilni koš (16) poln in morate ga izprazniti. Da indikator napolnjenosti brezhibno deluje, morajo luknje pod loputo zmeraj biti čiste in prepustne.

Ko se med košnjo oprimejo ostanki trave ali se loputa ne odpre več, morate izprazniti lovilni koš.

⚠ OPOZORILO

Preden snamete lovilni koš, ugasnite motor in počakajte, da se rezalno orodje ustavi.

Da boste lahko sneli lovilni koš (16), z eno roko dvignite izmetno loputo (15), z drugo pa za ročaj izvlecite lovilni koš (16) (sl. 16). V skladu z varnostnim predpisom se izmetna loputa (15) pri odstranitvi lovilnega koša zapre in zapre zadnjo izmetno odprtino.

Če v odprtini ostanejo ostanki trave, povlecite kosilnico pribl. 1 m nazaj, da boste lažje zagnali motor. Ostanke materiala v ohišju kosilnice in na delovnem orodju ne odstranjujte z roko ali nogami, temveč s primernimi pri-pomočki, npr. s ščetko ali ročno metlico.

Da zagotovite dobro zbiranje, morate lovilni koš (16) in predvsem zračno rešetko po uporabi od znotraj očistiti. Lovilni koš (16) pripnite samo, ko je motor ugasnjen in rezalno orodje miruje.

Z eno roko dvignite izmetno loputo (15), z drugo pa primite za ročaj lovilnega koša (16) in ga pritrdite od zgoraj. (sl. 9)

Po košnji

• Vedno najprej počakajte, da se motor ohladi, preden kosilnico odstavite v zaprtem prostoru. Preden kosilnico shranite, odstranite z nje travo, mazivo in olje. Ne odlagajte nobenih predmetov na kosilnico.
• Pred ponovno uporabo preverite vse vijake in matice. Zategnite zrahljane vijake.
• Pred ponovno uporabo izpraznite lovilni koš za travo (16).
• Snemite vtič vžigalne svečke, da preprečite nedovoljeno uporabo.
• Pazite, da kosilnice ne odstavite v bližini vira nevarnosti. Uhajanje plina lahko privede do eksplozij.
• Pri popravilih je dovoljeno uporabiti samo originalne dele ali takšne, ki jih je proizvajalec dovolil (glejte naslov na garancijskem listu).
• V primeru daljše neuporabe kosilnice izpraznite rezervoar za bencin s črpalko za črpanje bencina.

- Oljite in vzdržujte napravo.

9. Vzdrževanje in čiščenje

• Redno, skrbno servisiranje je potrebno, da se ohranita nespremenjen nivo varnosti in zmogljivost naprave.
• Skrbite za to, da so vse matice, somiki in vijaki trdno zategnjeni in da je naprava v varnem delovnem stanju.
• Redno preverjajte lovilno pripravo za travo glede obrabe ali izgube sposobnosti delovanja. Lovilni koš za travo redno čistite z vodo in pustite, da se dobro posuši.
• Iz varnostnih razlogov zamenjajte obrabljene ali poškodovane dele.

- V primeru daljšega skladiščenja ali vzdrževanja izpraznite rezervoar za gorivo. To storite na prostem s črpalko za črpanje bencina (na voljo v gradbenih centrih).

⚠ OPOZORILO

Nikoli ne delajte na delih vžigalne naprave, ki prevajajo tok, medtem ko motor deluje. Pred vsem vzdrževalnimi in negovalnimi deli snemite vtič vžigalne svečke z vžigalne svečke. Nikoli ne izvajajte nobenih del na delujoči napravi. Dela, ki niso opisana v teh navodilih za uporabo, smejo izvajati samo pooblaščeni specia-lizirani servisi. Pazite na premikajoče se sklope rezil.

Čiščenje

Po vsaki uporabi temeljito očistite kosilnico. Predvsem spodnjo stran in nosilec rezila.

⚠ Pozor!

Iz varnostnih razlogov pred čiščenjem odklopite kabel vžigalne svečke.

Kosilnico je najbolje magniti nazaj. Svečka mora biti obrnjena navzgor, da motorno olje ne bi vstopilo v sesalno cev ali uhajalo v sesalno cev.

Napravo lahko tudi nagnete na bok, vendar se prepričajte, da je zračni filter na zgornji strani.

Napotek: Preden prevrnete kosilnico, v celoti izpraznite rezervoar za gorivo z bencinsko sesalno črpalko.

Kosilnice ni dovoljeno magniti za več kot 90 stopinj.

Umazanijo in travo najlažje odstranite takoj po košnji.

Zasušeni ostanki trave in umazanija lahko negativno vplivajo na košnjo. Preverite, ali je žleb za odvajanje trave brez pokošene trave, in jo po potrebi odstranite.

Kosilnice nikoli ne čistite s curkom vode ali z visokotlačnim čistilnikom. Motor mora ostati suh.

Agresivnih čistil, kot so sredstva za hladno čiščenje ali čistilni bencin, ni dovoljeno uporabljati.

Osi in pesta koles

- Očistite in rahlo namažite jih enkrat na sezono.

Rezilo

Iz varnostnih razlogov naj rezilo naostri, uravnoteži in namesti samo pooblaščen specializiran servis. Da bo rezultat dela optimalen, priporočamo, da se rezilo preveri enkrat letno.

Noži: Številka izdelka: 7911200630

Zamenjava rezila (sl. 17)

Pri zamenjavi rezalnega orodja je dovoljeno uporabiti samo originalne nadomestne dele.

Pri menjavi rezil nosite rokavice, da se izognete reznim poškodbam.

Nikoli ne vgradite drugega rezila.

• Izpraznite rezervoar za bencin, preden boste zamenjali rezilo.
• Odvijte vijak, da boste lahko zamenjali rezilo.
• Ponovno vstavite vse dele, kot je prikazano na sl. 17. Vijak ustrezno privijte. Pritezni moment za pritrditev je 45 Nm. Zamenjajte tudi vijak rezila, ko zamenju-jete rezilo.

Poškodovana rezila

Če rezilo kljub previdnosti pride v stik z oviro, takoj ugasnite motor in snemite vtič vžigalne svečke.

Kosilnico nagnite na stran in preverite, ali so prisotne poškodbe. Poškodovana ali kriva rezila je treba zamenjati.

Nikoli ne ravnajte krivega rezila. Nikoli ne delajte s krivim ali močno obrabljenim rezilom, saj to povzroča tresljaje in lahko povzroči še več poškodb na kosilnici.

⚠ Pozor! Pri delu s poškodovanim rezilom obstaja ne- varnost poškodbe.

Brušenje rezila

Rezila je mogoče nabrusiti s kovinskim pilom. Da bi se izognili neravnovesju, lahko brušenje izvaja le pooblaščena specializirana delavnica.

Kontrola nivoja olja

⚠ Pozor! Motor nikoli ne sme delovati brez ali s pre-malo olja. To lahko povzroči hude poškodbe na motor-ju. Uporabljajte samo motorno olje SAE 30/10W30.

Preverjanje nivoja olja (sl. 18):

• Postavite kosilnico na ravno površino.
- Odvijte merilno palico za olje (12) z vrtenjem v levo in jo obrišite. Merilno palico vstavite do omejevalnika v nastavek za nalivanje – ne privijajte je.
- Izvlecite merilno palico in v vodoravnem položaju odčitajte nivo olja. Nivo olja mora biti med oznaka-ma za maksimum in minimum na merilni palici za olje (12).

Menjava olja

• Motorno olje menjajte enkrat na leto pred začetkom sezone, ko je motor ogret na delovno temperaturo in ugasnjen.
• Uporabljajte samo motorno olje (SAE 30/10W30).
• Izpraznite rezervoar za bencin (z bencinsko sesalno črpalko).
• Postavite plitvo korito za prestrezanje olja pred kosilnico (min. 1 liter prostornine).
• Odvijte in odstranite merilno palico za olje in nagnite kosilnico do te mere, da vso olje odteče v korito za prestrezanje.
• Nato dolijte sveže motorno olje do zgornje oznake na merilniku olja (približno 0,4 litra); naprave ne na- polnite preveč.
• Pozor! Da preverite nivo olja, merilne palice za olje ne privijajte, temveč jo samo vstavite do navoja.

Odpadno olje odstranite v skladu z veljavnimi določili.

Vzdrževanje zračnega filtra (sl. 20)

Umazani zračni filtri zmanjšajo motorno moč zaradi manjšega dovajanja zraka v uplinjač. Zaradi tega je potrebno redno pregledovanje.

Zračni filter preverite vsakih 25 obratovalnih ur in ga po potrebi očistite. Če je zrak zelo prašen, zračni filter preverjajte pogosteje.

Snemite pokrov zračnega filtra in odstranite gobasti filter. Zamenjajte zračni filter, da preprečite padanje predmetov v dovod zraka (slika 20).

Pozor: Zračnega filtra nikoli ne čistite z bencinom ali vnetljivimi topili. Zračni filter očistite s stisnjenim zra-kom ali iztepanjem.

Vzdrževanje vžigalne svečke (sl. 21)

Vžigalno svečko po 10 obratovalnih urah prvič preve- rite glede umazanije in jo po potrebi očistite s krtačo z bakrenimi žicami. Nato svečko vzdržujte vsakih 50 obratovalnih ur.

Snemite vtič vžigalne svečke, tako da ga zavrtite. Vžigalno svečko (10) odvijte s ključem za vžigalno svečko.

S pomočjo tipalnega merila nastavite razmak na 0,75 mm (0,030«). Ponovno namestite vžigalno svečko (10) in pazite, da je ne zategnete preveč.

Popravilo

Po popravilu ali vzdrževanju se prepričajte, da so vsi varnostno relevantni deli nameščeni in v brezhibnem stanju. Dele, ki bi lahko povzročili telesne poškodbe, shranite na drugim osebam in otrokom nedosegljivem mestu.

Pozor: Po zakonu o odgovornosti za izdelke ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovnih popravil ali neuporabe originalnih nadomestnih delov.

Pooblastite servisno službo ali pooblaščenega stro- kovnjaka. Enako velja tudi za pribor.

Časi dela

Upoštevajte zakonska določila za regulacijo časov dela s kosilnicami, ki se lahko razlikujejo glede na lokacijo.

Pomemben napotek v primeru popravila:

Ko pripravljate napravo za popravilo, pazite, da jo iz varnostnih razlogov na servis pošljete brez olja in bencina.

Naročanje nadomestnih delov

Pri naročanju nadomestnih delov morate navesti naslednje podatke:

• Tip naprave
• Številka izdelka naprave

Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: vžigalna svečka, zračni filter, filter za bencin, rezilo, klinasti jermen

• Kosilnice nikoli ne skladiščite z bencinom v rezervoarju v stavbi, kjer bi bencinski hlapi lahko prišli v stik z odprtim ognjem ali iskrami.
• Počakajte, da se motor ohladi, preden kosilnico odstavite v zaprtih prostorih.
• Da preprečite nevarnost požara, na motorju, izpuhu in območju okoli rezervoarja za gorivo ne sme biti trave, listja ali iztekle masti (olja).

Priprave na skladiščenje kosilnice

Opozorilni napotek: Bencina ne črpajte v zaprtih prostorih, v bližini ognja ali medtem ko kadite. Plinski hlapi lahko povzročijo eksplozije ali požar.

• Stroj pred skladiščenjem očistite in vzdržujte.
• S črpalko za črpanje bencina izpraznite rezervoar za bencin.
• Vključite motor in ga pustite delovati, dokler ne porabite preostalega bencina.
• Pred vsako sezono zamenjajte olje. V ta namen izpustite staro motorno olje iz toplega motorja in na- lijte novo.
• Odstranite vžigalno svečko iz glave motorja.
• Z ročko za olje nalijte približno 20 ml olja v valj.
• Počasi vlecite za žicovod za zagon, da olje zaščiti notranjost valja.
• Ponovno privijte vžigalno svečko.
• Očistite hladilna rebra valja in ohišje.
• Očistite celotno napravo, da zaščitite lak.
• Napravo shranite na dobro zračenem mestu ali kraju.

Pripravljanje kosilnice na transport (sl. 22)

• S črpalko za črpanje bencina izpraznite rezervoar za bencin.
• Motor pustite v pogonu, dokler ne porabite preosta- lega bencina.
• Odstranite motorno olje toplega motorja.
• Snemite vtič vžigalne svečke z vžigalne svečke.
• Očistite hladilna rebra valja in ohišje.
• Odpnite potezni zaganjalnik (17) iz kaveljčka. Sprostite ročico za hitro vpenjanje (5) in sklopite zgornji ročaj za potiskanje navzdol. Pri tem pazite, da pri sklapljanju ne prepognete potezalic.
• Ovijte nekoliko slojev valovite lepenke med zgornji in spodnji ročaj za potiskanje ter motor, da preprečite drgnjenje.

11. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Več informacij o odlaganju iztrošene naprave med odpadke izveste pri lokalni skupnosti ali občinski upravi.

Goriva in olja

• Pred odstranjevanjem naprave med odpadke je treba rezervoar za gorivo in rezervoar za motorno olje izprazniti!
• Gorivo in motorno olje ne sodita med gospodinjske, pač pa ju morate zavreči oz. oddati na zbirno mesto ločeno!
• Prazne posode za olje in gorivo je treba zavreči okolju prijazno.

12. Pomoč pri motnjah

Iskanje napak

V tabeli so naštete možne napake, njihov možen vzrok in možnosti ukrepanja. Če težave kljub temu ne morete odpraviti, se posvetujte s strokovnjakom.

PREVIDNO!

Najprej ugasnite motor in snemite vžigalni kabel, preden boste izvajali preglede ali nastavljanja.

PREVIDNO!

Če je motor po nastavljanju ali popravilu nekaj časa deloval, ne pozabite, da so izpuh in ostali deli vroči. Ne dotikajte se jih, da se ne opečete.

Pomemben napotek v primeru popravila:

Ko pripravljate napravo za popravilo, pazite, da jo iz varnostnih razlogov na servis pošljete brez olja in bencina.

Nemiren tek, močno

tresenje naprave

• Vijaki so zrahljani
• Pritrditev rezila je zrahljana
• Rezilo ni uravnoteženo

Motor ne deluje - Vzvod motorne zavore ni pritisnjen

• Ročica za plin je v nepravilnem položaju
• Vžigalna svečka je okvarjena
• Rezervoar za gorivo je prazen

• Umazano gorivo

• Hladno okolje

• Motor je okvarjen

Motor teče nemirno - Zračni filter je umazan

• Vžigalna svečka je umazana

Trava je rumena, rez ni enakomeren

• Rezilo ni ostro
• Prenizka višina reza

Izmet trave ni enakomeren - Višina reza je prenizka

• Obrabljeno rezilo

• Lovilni koš je zamašen

• Preverite vijake

• Preverite pritrditev rezila

• Zamenjajte rezilo

• Pritisnite vzvod motorne zavore

• Preverite nastavitev
• Zamenjajte vžigalno svečko
• Napolnite rezervoar za gorivo
• Prazen rezervoar za bencin in napolnjen s čistim gorivom
• Pritisnite tipko za črpanje bencina

• Obrnite se na pooblaščeno servisno službo

• Čiščenje zračnega filtra

• Očistite vžigalno svečko

• Nabrusite rezilo

• Nastavite pravilno višino

• Nastavite višino

• Zamenjajte rezilo
• Izpraznite lovilni koš ali odpravite zamašitev

Nosite štitnike za uši.

Dejstvo buke može da dovede do gubitka sluha.

Vibracije A_hv (levo/desno) =	7,218 m/s ^2
Merna nesigurnost K_PA =	2,9 m/s ^2

7. Pre puštanja u rad

Sastavljanje komponenti.

Neki delovi su prilikom isporuke demontirani. Montaža je laka ako se poštuju sledeća uputstva.

Napomena!

Za montažu i radove održavanja Vam je potreban sledeći dodatni alat, koji nije sadržan u obimu isporuke:

• ravna posuda za sakupljanje ulja (za zamenu ulja)
- merna posuda od 1 litra (otporna na ulje/benzin)
- kanta za benzin (5 litara je dovoljno za oko 6 sati rada)
- levak (pogodan za grlo za sipanje benzina u rezervoar)
- maramice za domaćinstvo (za brisanje ostataka ulja/benzina; odlaganje u otpad na benzinskoj pumpi)
- pumpa za usisavanje benzina (plastična varijanta, dostupna u prodavnicama građevinskog materijala)
- kanta za ulje sa ručnom pumpom (dostupna u prodavnicama građevinske opreme)
- Ključ za svećice za paljenje
• 0,4 l motornog ulja SAE 30/10W30

⚠️ PAŽNJA!

Pre stavljanja u pogon, proizvod obavezno montirati u potpunosti!

Montaža

1. Izvadite kosilicu i dodatke iz pakovanja i proverite da li su svi delovi na broju.
2. Gurnite donji pomični profil (4a) u otvor na kosilici i fiksirajte ga sa 2 zavrtnja (d).
3. Pričvrstite gornji pomični profil (4) na donji pomični profil (4a) sa obe strane pomoću jednog zavrtnja sa okruglom glavom (a), 1 podloške (b), 1 plastične zvezdaste navrtke (5) (sl. 4-5).
4. Okačite ručku startera sa sajlom (17) na predviđenu kuku kao što je prikazano na sl. 6.
5. Pričvrstite kablove na pomični profil pomoću priloženih stezaljki za kablove (18) (sl. 7).
6. Korpu za sakupljanje (16) - otvoriti i namestiti plastične stezaljke na okvir. (Sl. 8)
7. Košenje sa korpom za sakupljanje: Podignite klapnu za izbacivanje (15) jednom ru- kom i okačite korpu za sakupljanje (16) kao što je prikazano na sl. 9.

Podešavanje visine rezanja

Osovine točkova i glavčine točkova

- Očistite i lagano podmažite jednom godišnje.

Nož

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
