BRUKSANVISNING MP13240 SCHEPPACH

BensingräsklippareÖversättning av original-bruksanvisning

6. Rezervoar benzina

Förklaring av symbolerna på apparaten Läs säkerhetsanvisningarna innan användning Läs och förstå hela texten i instruktionsmanualen före idrifttagning. Klipp aldrig uppåt eller neråt. Ta bort alla små föremål som kan slungas iväg innan du använder gräsklipparen. Fara till följd av delar som slungas ut när motorn kör. Säkerställ att tillräckligt säkerhetsavstånd hålls till andra personer. Ta bort tändstiftskontakten innan du utför något underhåll. Håll händer och fötter borta från roterande knivar. Viktigt. Avgaserna är giftiga. Använd därför inte motorn i oventilerade utrymmen Fara för varma ytor - risk för brännskador Använd hörsel- och ögonskydd! OBS! Drivmedel är brandfarliga och explosiva – risk för brännskador. Tanka inte när motorn är het eller när den går. Tankinnehåll Motoroljawww.scheppach.com

Längd kniv. Max. snittbredd Garanterad ljude󰀨ektnivå Produkten uppfyller kraven i gällande europeiska direktiv. Produkten uppfyller kraven i gällande serbiska direktiv. max. 3

Primerknapp för kallstart MIN MAX Kontrollera oljenivån STOP - motorbromsspakwww.scheppach.com

7 Vi tar inget ansvar för olyckor eller skador som or- sakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

14. Justering av hjulhöjd

a. 2 x skruv med runt huvud b. 2 x rundbricka c. 1 x driftsanvisning d. 2 x skruvar e. 1 x krokar för snörstart

• Öppna förpackningen och ta ut apparaten försiktigt.

• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det nns).

• Kontrollera att leveransomfånget är fullständigt.

• Kontrollera enheten och tillbehör för transportska- dor. Vid reklammationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.

• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.

• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.

• Använd bara originaltillbehör samt origialslit- och re- servdelar. Reservdelar hittar du hos din fackhandlare.

• Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar.

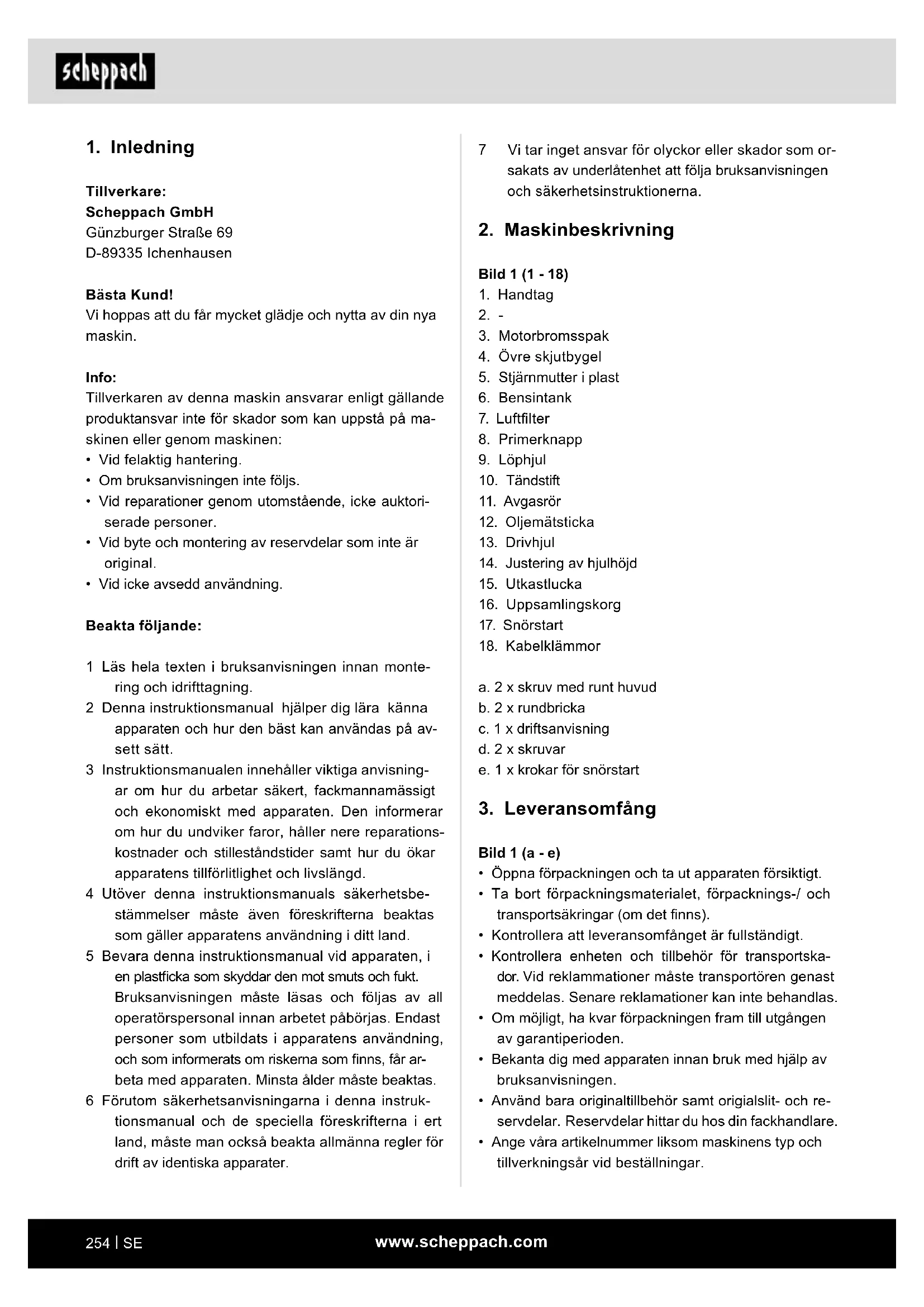

Tillverkare: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Bästa Kund! Vi hoppas att du får mycket glädje och nytta av din nya maskin. Info: Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.

• Om bruksanvisningen inte följs.

• Vid reparationer genom utomstående, icke auktori- serade personer.

• Vid byte och montering av reservdelar som inte är original.

• Vid icke avsedd användning. Beakta följande: 1 Läs hela texten i bruksanvisningen innan monte- ring och idrifttagning. 2 Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på av- sett sätt. 3 Instruktionsmanualen innehåller viktiga anvisning- ar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparations- kostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd. 4 Utöver denna instruktionsmanuals säkerhetsbe- stämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land. 5 Bevara denna instruktionsmanual vid apparaten, i en plastcka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas. Endast personer som utbildats i apparatens användning, och som informerats om riskerna som nns, får ar- beta med apparaten. Minsta ålder måste beaktas. 6 Förutom säkerhetsanvisningarna i denna instruk- tionsmanual och de speciella föreskrifterna i ert land, måste man också beakta allmänna regler för drift av identiska apparater.www.scheppach.com

ningar, i parker, på sportanläggningar och inte inom lant- och skogsbruk. Observera! På grund av den fysiska faran för använ- daren får gräsklipparen inte användas för följande arbeten: för att trimma sly, häckar och buskar, för att klippa och sönderdela klätterväxter eller gräsmattor på tak, växter eller i balkonglådor och för rengöring (rens- ning) av trottoarer eller som kompostkvarn för sönder- delning av träd- och häcksektioner. Gräsklipparen får inte heller användas som jordfräs och till utjämning av ojämnheter i marken, som t.ex. jordhögar.

• Av säkerhetsskäl får gräsklipparen inte användas som drivaggregat för andra arbetsverktyg och verk- tygssatser av något slag. mVARNING Läs för din egen säkerhets skull igenom bruksanvis- ningen och de allmänna säkerhetsanvisningarna innan du tar maskinen i bruk. Om du lämnar maskinen vidare till någon annan ska du alltid lämna med bruksanvis- ningen.

5. Säkerhetsanvisningar

I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol: m Dessutom innehåller driftmanualen andra viktiga av- snitt som markeras med ordet ”OBS!”. m FARA Underlåtenhet att följa dessa instruktioner innebär högsta fara för liv eller risken för livshotande skador. mVARNING Underlåtenhet att följa dessa instruktioner innebär fara för liv eller risk för svåra skador. m FÖRSIKTIGHET Underlåtenhet att följa dessa instruktioner kan leda till små till måttliga skador. m OBS! Underlåtenhet att följa denna instruktion medför risk för skador på apparaten eller annan egendom. m Observera! Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! m FARA Risk för att sväljas och kvävas!

4. Avsedd användning

Maskinen motsvarar det gällande EU-maskindirektivet. Alla skydds- och säkerhetsanordningar måste vara monterade på maskinen innan du börjar använda den.

• Personen som använder maskinen ansvarar för an- dra som vistas i arbetsområdet.

• Maskinen är avsedd att användas av en person.

• Följ alla säkerhets- och riskanvisningar som sitter på maskinen.

• Alla säkerhets- och riskanvisningar som sitter på maskinen ska vara i fullständigt läsbart skick.

• Använd bara maskinen i tekniskt felfritt skick och enligt bestämmelserna. Var säkerhetsmedveten och ansvarsfull och följ bruksanvisningen!

• Särskilt störningar som kan påverka säkerheten mås- te omgående åtgärdas (eller lämnas in för reparation)!

• Tillverkarens säkerhets-, arbets- och underhållsfö- reskrifter samt de mått som anges i den tekniska specikationen måste följas.

• Gällande föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska be- stämmelser måste beaktas.

• Maskinen får bara användas, underhållas eller repa- reras av personer som känner till dessa arbeten och dess risker. Egenmäktiga förändringar av maskinen fritar tillverkaren från allt ansvar för därav resulte- rande skador.

• Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.

• Annan användning är felaktig. Tillverkaren ansvarar inte för skador som i så fall uppstår och användaren ansvarar ensam för risken.

• Maskinen får inte användas för kommersiell, hant- verksmässig eller industriell användning.

• Arbeta inte med maskinen om du är tveksam till om arbetsförhållandena är säkra eller osäkra.

• Bensingräsklipparen är avsedd för privat bruk i egen eller i hobbyträdgård. Gräsklippare för privat bruk i egen eller i hobbyträdgård är sådana gräsklippare som i regel inte används mer än 50 timmar om året och som till övervägande del används till att sköta gräs och gräsmattor, dock inte vid allmänna anlägg-www.scheppach.com

• Om bensin har ödat över ska inget försök göras för att starta motorn. Istället måste maskinen tas bort från den bensinförorenade ytan. Alla antändningsförsök måste undvikas tills bensinångorna har avdunstat.

• Av säkerhetsskäl måste bensintanken och andra tanklås bytas ut om de är skadade.

• Förvara aldrig bensin nära en gnistkälla. Använd alltid en godkänd behållare. Håll bensin på avstånd från barn.

• Byt ut defekta ljuddämpare.

• Kontrollera alltid visuellt om skärverktygen, fästbul- tarna och hela klippaggregatet är slitna eller ska- dade före användning. För att undvika obalans får slitna och skadade verktyg och bultar bara bytas satsvis.

• För enheter med era knivar, observera att vridning av en kniv kan få andra knivar att rotera. Hantering

• Kör inte förbränningsmotorn i slutna rum där farlig kolmonoxid kan samlas.

• Arbeta bara i dagsljus eller vid god belysning. Und- vik om möjligt att använda enheten på vått gräs.

• Det är förbjudet att använda gräsklipparen under åskväder - risk för blixtnedslag!

• Se till att du står stadigt, i synnerhet i sluttningar.

• Använd endast maskinen i gångtakt.

• För maskiner på hjul gäller följande: Klipp alltid på tvären mot sluttningen, aldrig uppåt eller neråt.

• Var särskilt försiktig om du ändrar riktning i sluttningen.

• Klipp inte i allt för kraftiga sluttningar. Var särskilt försiktig när du vänder gräsklipparen eller drar den till dig.

• Stoppa skärkniven om gräsklipparen behöver lutas, när du rör dig över andra områden än gräs och när du yttar gräsklipparen till och från det område som ska klippas.

• Använd aldrig gräsklipparen med skadade skyddsan- ordningar eller galler eller utan anslutna skyddsanord- ningar, t.ex. ba󰀨elplattor och/eller gräsuppsamlare.

• Ändra eller överskrid inte motorstyrningsinställning- arna.

• Släpp motorbromsen innan du startar motorn.

• Starta motorn med försiktighet enligt tillverkarens instruktioner. Se till att det nns tillräckligt avstånd mellan fötterna och skärkniven.

• När du startar eller kör motorn får gräsklipparen inte lutas, eller gräsklipparen lyftas när den är igång. I så fall ska du bara luta maskinen så mycket som verkli- gen behövs och lyft bara upp den sidan som är vänd från användaren. m Observera! Vid användning av utrustning måste vissa säkerhetsåt- gärder följas för att undvika personskador och sakska- dor. Läs noga igenom bruksanvisningen/säkerhetsan- visningarna. Spara manualen noga så att du alltid har tillgång till informationen. Skulle du lämna över maski- nen till någon annan person, lämna även över bruksan- visningen/säkerhetsanvisningarna. Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna. Följande får inte använda utrustningen:

• Barn och andra personer som inte känner till an- vändningsmanualen (lokala föreskrifter kan bestäm- ma användarens lägsta ålder)

• Personer som är påverkade av alkohol, droger eller läkemedel Säkerhetsanvisningar för handstyrda gräsklippare Anmärkningar

• Läs användningsmanualen noggrant. Bekanta dig med inställningarna och det korrekta sättet att an- vända maskinen.

• Tillåt aldrig barn eller andra personer som inte kän- ner till användningsmanualen att använda gräsklip- paren. Det kan nnas lokala bestämmelser som fastställer minimiåldern.

• Använd aldrig gräsklipparen när andra personer, i synnerhet barn, eller husdjur benner sig i närhe- ten. Kom ihåg att användaren är ansvarig för olyckor med andra personer eller deras egendom.

• Skulle du lämna över maskinen till någon annan per- son, lämna även över instruktionsmanualen.

• Använd alltid rejäla skor och långa byxor när du klip- per. Klipp inte barfota eller i lätta sandaler.

• Kontrollera terrängen där maskinen används och ta bort alla hinder, såsom stenar, saker, grenar, trådar eller annat främmande material som kan fastna och slungas iväg. mVARNING Bensin är mycket brandfarligt:

• Förvara endast bensin i behållarna som är avsedda för detta.

• Fyll bara på bensin utomhus och rök inte under på- fyllningen.

• Bensin måste fyllas på innan motorn startas. Öppna inte tanklocket eller fyll på bensin medan motorn är igång eller när gräsklipparen är varm.www.scheppach.com

Restrisker och skyddsåtgärder Försumma ergonomiska principer Slarvig användning av personlig skyddsutrustning (PPE) Oaktsam användning eller utelämnande av personlig skyddsutrustning kan leda till allvarlig personskada. – Använd föreskriven skyddsutrustning. Mänskliga faktorn, felförhållanden – Behåll full koncentration vid allt arbete. m Restrisk - kan aldrig uteslutas. Risker vid buller Hörselskador Längre tids oskyddad arbete med apparaten kan leda till hörselskador. – Ta för vana att alltid använda hörselskydd. Agerande i nödfall Om en olycka eventuellt skulle inträ󰀨a ska du vidta nödvändiga åtgärder för första hjälpen och tillkalla kva- licerad läkarhjälp så fort som möjligt. Vid längre arbeten kan det på grund av vibrationer i händerna på användaren leda till cirkulationsrubbning- ar (Raynauds syndrom). Raynauds syndrom är en kärl- sjukdom i vilken de små blodkärlen i ngrar och tår krampar. De drabbade områdena förses inte längre med tillräckligt med blod och blir därför mycket bleka. Den frekventa användningen av vibrerande anordning- ar kan orsaka nervskador hos personer vars blodöde är nedsatt (t ex diabetiker, rökare). Om du märker ovanliga funktionsnedsättningar, avbryt arbetet och kontakta läkare. Observera följande försik- tighetsåtgärder för att minska riskerna:

• Håll kroppen och särskilt händerna varma i kallt väder.

• Ta regelbundna pauser när du yttar händerna för att främja blodcirkulationen.

• Säkerställ lägsta möjliga vibrationer hos motorn ge- nom regelbundet underhåll och se till att delarna sitter fast ordentligt.

• Starta inte motorn när du står framför utkastkanalen.

• Lägg aldrig händer eller fötter på eller under roteran- de delar. Håll dig alltid borta från utkastöppningen.

• Lyft eller bär aldrig en gräsklippare med motorn igång.

• Stäng av traktorns motor och dra ur tändstiftskon- takten. Övertyga dig om att alla rörliga delar har stannat: - innan du lossar blockeringar eller rensar blocke- ringar i utkastkanalen. - innan du kontrollerar, rengör eller arbetar på gräsklipparen. - när ett främmande föremål har trä󰀨ats. Kontroll- era om gräsklipparen är skadad och utför nöd- vändiga reparationer innan du startar om och använder gräsklipparen. Om gräsklipparen börjar vibrera onormalt krävs en omedelbar inspektion.

• Stäng av motorn: - när du yttar dig från gräsklipparen - innan du tankar.

• Att köra maskinen med för hög hastighet kan öka risken för olyckor.

• Var försiktig när du gör justeringar på maskinen och undvik att klämma ngrarna mellan det rörliga skär- verktyget och styva delar på maskinen

• Var särskilt försiktig när du klipper på branta sluttning- ar och närliggande skräphögar, diken eller dammar.

• Observera att felaktigt underhåll, användning av re- servdelar som inte uppfyller kraven eller borttagning eller modiering av säkerhetsanordningar kan leda till skada på apparaten och allvarliga personskador på den person som arbetar med den.

• Använd endast skärverktyg och tillbehör som re- kommenderas av tillverkaren. Användning av andra tillsatsverktyg och andra tillbehör kan innebära ska- derisker för användaren. Håll alltid gräsklipparen i gott skick.

• Kontrollera apparaten regelbundet och se till att alla startlås och tryckknappar fungerar ordentligt före varje användning.

• Observera att gräsklipparens säkerhetssystem eller enheter inte får manipuleras eller avaktiveras.

• Observera att användaren inte får ändra eller mani- pulera några förseglade inställningar för motorvarv- talsreglering.

• Användaren måste ha fått lämplig utbildning i maski- nens användning och inställningar (särskilt förbjud- en manövrering).

• Det är nödvändigt att ta tillräckligt med raster för att minska buller- och vibrationsexponeringen.www.scheppach.com

• hushållspapper (för att torka bort olja/bensinrester, kassering vid bensinstationen)

• en bensinpump (plastversion, nns i järna󰀨ärer)

• en oljekanna med en handpump (nns i järna󰀨ärer)

1. Ta gräsklipparen och redskapen ur förpackningen

och kontrollera om alla delar nns.

2. Stick in den nedre skjutbygeln (4a) i borrhålet i

gräsklipparen och fäst den med två skruvar (d).

3. Skruva fast den övre skjutbygeln (4) på den nedre

skjutbygeln (4a) med en rund huvudskruv vardera (a), 1 rundbricka (b), 1 plastmutter (5) på båda sid- or (bild 4-5).

4. Häng handtaget på snörstarten (17) på kroken som

tillhandahålls för detta ändamål, som visas i bild 6.

5. Fäst kablarna med medföljande kabelklämmor

(18) (bild 7) på skjutbygeln.

6. Öppna uppsamlingskorgen (16) och snäpp plast-

klämmorna på plats på ramen. (Fig. 8)

7. Klippning med uppsamlingskorg:

Lyft utkastluckan (15) med en hand och fäst upp- samlingskorgen (16) som visas i bild 9. Inställning av klipphöjden m Observera! Klipphöjden får endast justeras när motorn är avstängd och tändstiftskontakten är borttagen.

• Innan du börjar klippa, kontrollera att skärverktygen inte är slöa och att dina fästelement inte är skadade.

• Om det behövs, byt ut slöa och/eller skadade skär- verktyg i hela uppsättningen för att undvika att ska- pa obalans. Stäng av motorn och ta bort tändstift- skontakten när du gör denna kontroll.

• Skruva in de två framhjulen och de två bakhjulen i gängan med önskad klipphöjd (30-48-66 mm) (L = vänstergänga, R = högergänga)

• Se till att de fyra hjulen sitter på samma klipphöjd! Bild 13

-utsläpp 1033 g/kWh Med förbehåll för tekniska ändringar! Information om bullerutveckling uppmätt enligt tillämp- liga standarder: Ljudtryck L

= 94 dB Mätosäkerhet K

= 1,79 dB Använd ett hörselskydd. Buller kan orsaka hörselskador. Vibration A

(vänster/höger) = 7,218 m/s

7. Före idrifttagning

Montering av komponenterna. Vissa delar demonteras vid leverans. Hopsättning är enkelt om följande anvisningar följs. Anvisning! Vid hopsättning och underhållsarbete behöver du följan- de extra verktyg som inte ingår i leveransomfånget:

• ett platt oljetråg (för oljebyte)

• Öppna tanklocket och fyll bensintanken (6) till botten av tankpåfyllningshalsen med cirka 1,0 liter bensin. Använd en tratt och mätbehållare för påfyllning. Fyll inte tanken för mycket. Använd färskt, rent bränsle. Blanda aldrig olja med bensin. Köp bränsle i mäng- der som kan användas inom 30 dagar för att hålla bränslet färskt. Observera: Använd vanlig blyfri bensin med max. 10% bioetanolhalt. mVARNING Använd bara en säkerhetsbensindunk. Rök inte när du fyller på bensin. Ta bort eventuella olje- eller bensin- rester. Stäng av motorn innan du fyller på bensin och låt motorn svalna i några minuter. Motorstart (bild 14)

• Se till att tändkabeln är ansluten till tändstiftet.

• Stå bakom gräsklipparen. Den ena handen trycker motorbromsspaken (3) mot handtaget, den andra handen ska vara på snörstartaren.

• Starta motorn med snörstarten (17). För att göra det- ta, dra ut handtaget ca 10-15 cm (tills du känner mot- stånd) och dra sedan hårt med en ryck. Om motorn inte startar, dra i handtaget igen.

• På grund av ett skyddande skikt på motorn kan det uppstå en liten rökbildning när du använder appara- ten för första gången. Det här är normalt. Observera: Enklare start vid kallare temperaturer genom att trycka på primerknappen (bild 15, pos 8). Använd endast när maskinen är kall! m Observera!

• Låt inte startsnöret åka tillbaka.

• Obs: Vid kallt väder kan det vara nödvändigt att upp- repa startprocessen era gånger. Stäng av motorn:

• För att stänga av motorn, släpp motorbromsspaken (3) och vänta tills kniven har stannat.

• Dra ut tändstiftskontakten från tändstiftet (10) för att undvika att motorn startar oavsiktligt.

• Kontrollera motorns bromskabel innan du startar om motorn. Kontrollera att kabeln är korrekt installerad. Ett knäckt eller skadat avstängningssnöre måste bytas ut.

m Observera! Motorn levereras utan olja. Före idrifttagning mås- te olja fyllas på. Använd normal multigrade-olja (SAE 30/10W30). Oljenivån i motorn måste kont- rolleras före varje klippning. Bensin måste fyllas på då detta inte ingår i leve- ransomfånget.

• För att undvika att gräsklipparen startar oavsiktligt är den utrustad med en motorbromsspak (bild 1, pos. 3) som måste aktiveras innan gräsklipparen startas. När motorbromsspaken släpps måste den återgå till utgångsposition och motorn stängas av automatiskt.

• Dra i motorbromsspaken (3) och dra hårt i snörstar- taren (17). (bild 14) OBS: Skärkniven roterar också när motorbromsspaken släpps så snart du drar i startsnöret. Se till att det inte nns några kroppsde- lar/främmande delar i skärknivens riskområde.

• Innan du börjar klippa gräsmattan bör du upprepa denna process några gånger för att se till att allt fungerar korrekt. mVARNING Varje gång du behöver göra några justeringar och/ eller reparationer på din gräsklippare, vänta tills kniven har slutat rotera. Stäng av motorn och dra ut tändstiftskontakten innan inställningar, underhåll eller reparationer. Användning av drivningen:

• Motorbromsspak (3): Stoppa motorn med spaken. När du släpper spaken stannar motorn och skärk- niven automatiskt.

• Innan du klipper bör du kontrollera motorbromsspa- ken era gånger. Övertyga dig om att dragsnöret går smidigt. Varningsanvisning: Skärkniven roterar när motorn startas. Viktigt: Innan du startar motorn, använd motorbroms- spaken era gånger för att kontrollera att stoppsnöret fungerar som det ska. Observera: Motorn är konstruerad för klipphastighet för gräs och gräsutsläpp i uppsamlingskorgen och för en lång motorlivslängd

Kör gräsklipparen i så raka spår som möjligt för att upp- nå ett snyggt resultat. Dessa spår ska då alltid överlappa med några centimeter så att det inte blir remsor kvar. Håll undersidan på gräsklipparhöljet rent. Jord och gräs som fastnat måste tas bort. Avlagringar gör start- processen svår, försämrar klippningens kvalitet och ut- kast av gräs. I sluttningar ska spåret läggas på tvären mot sluttningen. Gräsklipparen kan förhindras att glida ner genom att luta den uppåt. Välj klipphöjd baserat på gräsmattans faktiska längd. Genomför era passering- ar så att maximalt 4 cm gräsmatta tas bort på en gång. Stäng av motorn innan kniven kontrolleras på något sätt. Kom ihåg att kniven kommer att fortsätta att rotera i några sekunder efter att motorn har stängts av. För- sök aldrig stoppa kniven. Kontrollera regelbundet att kniven är ordentligt fastsatt, i gott skick och väl slipad. Slipa eller byt ut om det inte är fallet. Om kniven slår emot ett föremål medan den är i rörelse stänger man av gräsklipparen och väntar tills kniven har stannat helt. Kontrollera sedan knivens och knivhållarens skick. Om den är skadad måste den bytas ut. Anvisning om klippning:

• Se upp för fasta föremål. Gräsklipparen kan skadas eller personskador kan uppstå.

• En het motor, avgasrör eller drivning kan orsaka brännskador. Vidrör inte.

• Klipp försiktigt i sluttningar eller i brant terräng.

• Klipp endast när det är tillräckligt ljust.

• Kontrollera gräsklipparen, kniven och andra delar om du har trä󰀨at ett främmande föremål eller om en- heten vibrerar mer än normalt.

• Gör inga justeringar eller reparationer utan att först stänga av motorn. Dra ur tändkabelkontakten.

• Se upp för trak på eller nära en väg. Håll gräsutkas- tet borta från gatan.

• Undvik platser där hjulen inte längre kan greppa eller där klippningen är osäker. Innan du går bakåt, över- tyga dig om att det inte nns små barn bakom dig.

• I tjockt, högt gräs ställer du in klippnivån till högsta nivå och klipper långsammare. Innan du tar bort gräs eller andra hinder ska du stänga av motorn och koppla bort tändkabeln.

• Ta aldrig bort delar som används för säkerhet.

• Fyll aldrig på bensin när motorn är varm eller går Innan du klipper Viktiga anvisningar:

• Klä dig ordentligt. Använd robusta skor och inga sandaler eller träningsskor.

• Kontrollera skärkniven. En kniv som är böjd eller på annat sätt skadad måste bytas ut mot en originalkniv.

• Fyll bensintanken utomhus. Använd en påfyll- ningstratt och en mätbehållare. Torka bort spilld bensin.

• Läs och följ driftmanualen samt anvisningar om mo- torn och ytterligare enheter. Håll beskrivningen till- gängliga för andra användare av apparaten.

• Avgaser är farliga. Låt endast motorn vara igång utomhus.

• Se till att alla säkerhetsanordningar är på plats och fungerar bra.

• Apparaten ska endast användas av en person som också är kvalicerad att göra det.

• Att klippa vått gräs kan vara farligt. Klipp gräset så torrt som möjligt.

• Be andra människor, särskilt barn, att hålla sig borta från gräsklipparen.

• Klipp aldrig vid dålig sikt.

• Plocka upp lösa föremål som ligger på marken innan du klipper. Anvisning om korrekt klippning m Observera! Öppna aldrig utkastluckan medan fånganordningen är öppen och motorn fortfarande går. Den roterande kniven kan orsaka personskador. Fäst alltid utkastluckan och gräsuppsamlingskorgen med noggrannhet. Stäng av motorn innan du tar bort den. Säkerhetsavståndet som styrhandtagen skapar mellan hölje och användare ska alltid hållas. Vid klippning och ändrad arbetsriktning i slänter och sluttningar måste man vara extra försiktig. Se till att stå stadigt, bär skor med halkfria sulor med bra grepp och långbyxor. Klipp alltid på tvären mot sluttningen. Sluttningar som lutar mer än 15 grader får inte klippas med gräsklipparen av säkerhetsskäl. Var extra försiktig vid bakåtrörelser och när gräsklippa- ren dras. Risk att snubbla! Klippning Klipp endast med vassa, felfria knivar så att gräsklippa- ren inte slits och gräsmattan inte blir gul.www.scheppach.com

• Om gräsklipparen inte kommer att användas under en längre tid, töm bensintanken med en bensinsug- pump.

• Olja och underhåll apparaten

9. Underhåll och rengöring

• Regelbundet, noggrann service är nödvändigt för att garantera säkerhetsnivån och apparatens prestan- da oförändrad.

• Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna och att maskinen är i säkert arbetsskick.

• Kontrollera gräsuppsamlaren regelbundet för slitage eller förlust av funktionalitet. Rengör gräsuppsamlingskorgen regelbundet med vatten och låt den torka väl.

• Av säkerhetsskäl, byt ut slitna eller skadade delar.

• Töm bränsletanken vid längre förvaring eller under- håll. Detta bör göras utomhus med en bensinpump (nns i järna󰀨ärer). mVARNING Arbeta aldrig på eller rör vid strömförande delar av tändsystemet när motorn är igång. Dra ut tändstiftskon- takten på tändstiftet före allt underhålls- och skötselar- bete. Utför aldrig något arbete när apparaten är igång. Arbete som inte beskrivs i denna instruktionsmanual bör endast utföras på en auktoriserad fackverkstad. Se upp för roterande knivar. Rengöring Gräsklipparen ska rengöras noggrant efter varje an- vändning. Speciellt undersidan och knivhållaren. m Observera! Av säkerhetsskäl kopplar du bort tändstiftskabeln inn- an du rengör det. Det är bäst att tippa gräsklipparen bakåt. Tändstiftet ska peka uppåt för att förhindra att motorolja kommer in i insugssystemet eller läcker ut. Alternativt kan du luta apparaten på sidan, men se till att luftltret är på ovansidan. Anvisning: Innan du tippar gräsklipparen, töm bränsle- tanken helt med en bensinpump. Gräsklipparen får inte lutas mer än 90 grader. Det bästa är att ta bort smuts och gräs direkt efter klippning. Torkade gräsrester och smuts kan försämra klipp- ningen. Kontrollera om gräsutsläppskanalen är fri från gräsrester och ta bort dem vid behov. Tömma gräsuppsamlingskorgen Uppsamlingskorgen (16) har en nivåindikator (bild 16). Detta öppnas av luftödet som gräsklipparen genererar under drift. Om kla󰀨en (bild 16) stängs under klippning är uppsamlingskorgen (16) full och bör tömmas. För att nivåindikatorn ska fungera korrekt måste hålen under kla󰀨en alltid vara rena och genomsläppbara. Så snart gräsrester förblir under klippning eller kla󰀨en inte längre öppnas måste uppsamlingskorgen tömmas. mVARNING Stäng av motorn och vänta tills skärverktyget stan- nat innan uppsamlingskorgen tas av. För att ta bort uppsamlingskorgen (16), lyft utkastluck- an (15) med ena handen och använd den andra handen för att ta bort uppsamlingskorgen (16) vid bärhandtaget (bild 16). Enligt säkerhetsföreskrifterna stängs utkast- luckan (15) när uppsamlingskorgen lossas och stänger den bakre utkastöppningen. Om gräsrester sitter fast i öppningen, är det lämpligt att dra gräsklipparen cirka 1 m för att starta motorn lättare. Ta inte bort klipp från klipparen och på arbetsverktygen för hand eller med fötterna, utan med lämpliga hjälp- medel som borste eller kvast. För att säkerställa en god uppsamling måste uppsam- lingskorgen (16) och särskilt luftgallret rengöras från insidan efter användning. Häng bara in uppsamlingskorgen (16) när motorn är avstängd och skärverktyget står stilla. Lyft utkastluckan (15) med ena handen och håll upp- samlingskorgen (16) vid handtaget med den andra han- den och häng upp den ovanifrån. (Bild 9) Efter klippning

• Låt alltid motorn svalna innan du parkerar gräsklip- paren i ett slutet utrymme. Ta bort gräs, löv, smörjol- ja och olja före förvaring. Placera inga andra föremål på gräsklipparen.

• Kontrollera alla skruvar och muttrar innan du använ- der dem igen. Lossade skruvar måste dras åt.

• Töm gräsuppsamlingskorgen (16) innan du använ- der den igen.

• Lossa tändstiftskontakten för att förhindra obehörig användning.

• Se till att gräsklipparen inte är parkerad nära en källa till fara. Läckande gas kan orsaka explosioner.

• Endast originaldelar eller delar som godkänts av till- verkaren får användas för reparationer (se adress på garantibeviset).www.scheppach.com

• Ställ gräsklipparen på en jämn och slät yta.

• Vrid av oljemätstickan (12) genom att vrida åt vän- ster och torka av mätstickan. Stick in mätstickan igen i påfyllningsröret tills det tar stopp.

• Dra ut mätstickan och läs av oljenivån i vågrätt läge. Oljenivån ska benna sig mellan oljemätstickans max.- och minmarkering (12). Oljebyte

• Bytet av motorolja bör genomföras en gång om året innan säsongen börjar med driftvarm och avstängd motor.

• Använd endast motorolja (SAE 30/10W30).

• Töm bensintanken (med en bensinpump)

• Placera ett platt oljetråg (minst 1 liter volym) framför gräsklipparen.

• Skruva loss oljemätstickan och tippa gräsklipparen tills all olja har runnit ut i droppskålen.

• Fyll på färsk motorolja upp till oljemätstickans övre markering (ca 0,4 l), fyll inte på för mycket.

• Observera! Skruva inte i oljemätstickan för att kont- rollera oljenivån, för bara upp den till gängan. Den gamla oljan måste avfallshanteras i enlighet med gällande bestämmelser. Underhåll av luftltret (bild 20) Smutsiga luftlter minskar motore󰀨ekten på grund av otillräcklig lufttillförsel till förgasaren. Regelbundna kontroller är därför nödvändiga. Luftltret bör kontrolleras var 25:e drifttimme och ren- göras vid behov. Kontrollera luftltret oftare om luften är mycket dammig. Lossa luftlterkåpan och ta av svampltret. Byt ut luft- ltret för att förhindra att föremål faller in i luftinloppet (bild 20). Obs: Rengör aldrig luftltret med bensin eller brännba- ra lösningsmedel. Rengör endast luftltret med tryck- luft eller genom att knacka ur det. Underhåll av tändstiftet (bild 21) Kontrollera tändstiftet för förorening för första gången efter 10 drifttimmar och rengör det med en koppar- borste vid behov. Underhåll sedan tändstiftet var 50:e drifttimme. Dra av tändstiftskontakten med en vridande rörelse. Ta bort tändstiftet (10) med en tändstiftsnyckel. Ställ in avståndet till 0,75 mm (0,030”) med hjälp av en mätsticka. Sätt tillbaka tändstiftet (10) och var försiktig så att det inte dras åt för hårt. Rengör aldrig gräsklipparen med en vattenstråle eller högtryckstvätt. Motorn ska förbli torr. Aggressiva rengöringsmedel som kylrengöringsmedel eller bensen får inte användas. Hjulaxlar och hjulnav

• Bör rengöras och smörjas lätt en gång per säsong. Kniv Av säkerhetsskäl får du endast slipa, balansera och montera din kniv av en auktoriserad fackverkstad. För att uppnå ett optimalt arbetsresultat rekommenderas det att kniven kontrolleras en gång om året. Reservdelsnummer för kniven: 7911200630 Byta kniv (bild 17) Vid byte av skärverktyg får endast originalreservdelar användas. Använd handskar när du byter knivar för att undvika skärskador. Installera aldrig en annan kniv.

• Töm bensintanken innan du tar bort klingan.

• Ta bort skruven för att byta ut klingan.

• Sätt tillbaka allt som visas i bild 17. Dra åt skruven ordentligt. Fästmomentet är 45 Nm. Byt också ut klingskruven när du byter ut klingan. Skadad kniv Om kniven kommer i kontakt med ett hinder trots all försiktighet, stäng av motorn omedelbart och dra ut tändstiftkontakten. Tippa gräsklipparen åt sidan och kontrollera om kni- varna är skadade. Skadade eller böjda knivar måste bytas ut. Räta aldrig ut en böjd kniv igen. Arbeta aldrig med en böjd eller dåligt slipad kniv, detta orsakar vibrationer och ytterligare skador på gräsklipparen. m Observera! Det nns en risk för skador när du arbe- tar med en skadad kniv. Slipa om kniven Kniveggarna kan slipas med en metalll. För att undvi- ka obalans bör slipning endast utföras av en auktorise- rad fackverkstad. Kontroll av oljenivån m Observera! Låt aldrig motorn gå utan eller med för lite olja. Det kan orsaka allvarliga skador på motorn. Använd endast motorolja SAE 30/10W30.www.scheppach.com

Förbered dig på att lagra gräsklipparen Varningsanvisning: Töm inte ut bensin i ett slutet ut- rymme, nära en eld eller då någon i närheten röker. Gasångor kan orsaka explosion eller brand.

• Rengör och underhåll maskinen innan den förvaras.

• Töm bensintanken med en bensinpump.

• Starta motorn och låt motorn gå tills återstående bensin är förbrukad.

• Gör ett oljebyte efter varje säsong. För att göra det- ta, ta bort den gamla motoroljan från den varma mo- torn och fyll på den med ny.

• Ta bort tändstiftet från topplocket.

• Använd en oljekanna för att fylla cirka 20 ml olja i cylindern.

• Dra långsamt i starthandtaget så att oljan skyddar cylindern inuti.

• Skruva tillbaka tändstiften.

• Rengör kylänsarna på cylindern och huset.

• Rengör hela apparaten för att skydda lackfärgen.

• Förvara apparaten på en väl ventilerad plats. Förbereda gräsklipparen för transport (bild 22)

• Töm bensintanken med en bensinpump.

• Låt motorn gå tills återstående bensin är förbrukad.

• Tappa ut motoroljan från den varma motorn.

• Ta bort tändstiftskontakten från tändstiftet.

• Rengör kylänsarna på cylindern och huset.

• Häng snörstartaren (17) på kroken. Lossa snabb- spännspaken (5) och fäll ned den övre skjutbygeln. Se till att kablarna inte är böjda när du fäller ner dem.

• Vik in några lager korrugerad kartong mellan de övre och nedre skjutbyglarna och motorn för att förhindra skav.

11. Kassering och återvinning

Anvisningar beträ󰀨ande förpackningen Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar miljövänligt. Kommun- eller stadsförvaltningen kan lämna in- formation om hur uttjänta maskiner kasseras. Bränsle och oljor

• Bränsletanken och behållaren med motorolja måste tömmas innan apparaten avfallshanteras! Reparation Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fästa och i perfekt skick. Förvara delar med risk för skador utom räckhåll för an- dra människor och barn. Obs: Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller icke-användning av originaldelar. Kontakta kundtjänst eller en auktoriserad fackman. Detsamma gäller tillbehör. Driftstider Observera de förordningar som reglerar gräsklippa- rens driftstider, som kan variera lokalt. Viktig information för reparation: Vid returnering av maskinen för reparation på servi- ceverkstad, observera att denna av säkerhetsskäl ska vara tömd på olja och bensin. Reservdelsbeställning Vid beställning av reservdelar ska följande uppgifter anges:

• Enhetens artikelnummer Serviceinformation Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial. Slitdelar*: Tändstift, luftlter, bensinlter, kniv, kilrem

• Ingår inte obligatoriskt i leveransen! Du kan få reservdelar och tillbehör från vårt servicecen- ter. För att göra detta, skanna QR-koden på förstasidan.

• Förvara aldrig gräsklipparen med bensin i tanken inne i en byggnad där bensinångor kan komma i kontakt med öppen eld eller gnistor.

• Låt motorn svalna innan du förvarar gräsklipparen i ett slutet utrymme.

• För att undvika brandrisk, håll motorn, avgasröret och området runt bränsletanken fritt från gräs, löv eller läckande fett (olja).www.scheppach.com

• Bränsle och motorolja ska inte kastas i hushållsso- porna utan lämnas till separat insamling respektive avfallshantering!

• Tomma olje- och bränslebehållare måste avfalls- hanteras miljövänligt.

Felsökning Tabellen visar möjliga fel, deras möjliga orsaker och möjliga lösningar. Om du fortfarande inte kan lösa proble- met, kontakta en specialist. m VAR FÖRSIKTIG! Stäng av motorn och dra ur tändkabeln först innan du gör några inspektioner eller justeringar. m VAR FÖRSIKTIG! Om motorn har gått några minuter efter justering eller reparation, kom ihåg att avgasröret och andra delar är heta. Rör inte vid dessa för att undvika brännskador. Viktig information för reparation: Vid returnering av maskinen för reparation på serviceverkstad, observera att denna av säkerhetsskäl ska vara tömd på olja och bensin. Störning Möjliga orsaker Åtgärd Ojämn gång, kraftig vibration av apparaten - Lossade skruvar - Knivfäste löst - Kniv obalanserad - Kontrollera skruvarna - Kontrollera knivfästet - Byt ut kniven Motorn går inte - Motorbromsspaken är inte intryckt - Fel ställning gasreglage - Defekt tändstift - Bränsletank tom - Förorenat bränsle - Kall miljö - Motorn är defekt - Tryck på motorbromsspaken - Kontrollera inställningen - Byt tändstiftet - Fyll på bränsle - Töm bensintanken och fyll den med rent bränsle - Tryck på primerknappen - Ta kontakt med auktoriserad kundtjänst Motorn går ojämnt - Luftlter smutsigt - Tändstift smutsigt - Rengör luftltret - Rengör tändstift Gräsmattan blir gul, snittet är oregelbundet - Kniven är slö - Klipphöjd för låg - Slipa kniven - Ställ in rätt höjd Gräsutsläpp är orent - Klipphöjd för låg - Kniv sliten - Uppsamlingskorg igensatt - Ställ in höjd - Byt kniv - Töm uppsamlingskorgen eller lossa blockeringenwww.scheppach.com

EU-försäkran om överensstämmelse Översättning från försäkran om överensstämmelse i original Vi förklarar under eget ansvar att produkten som beskrivs här överensstäm- mer med gällande riktlinjer och standarder. Föremålet för försäkran som beskrivs här överensstämmer med bestämmelser- na i Europaparlamentets och rådets direktiv 2011/65/EU av den 8 juni 2011 om begränsning av användningen av vissa farliga ämnen i elektriska och elektro- niska produkter. * Teknisk dokumentation tillgänglig hos: ** Artikelnummer *** Artikelbeteckning: Bensingräsklippare MP132-40 Märke ****

13. Försäkran om överensstämmelse
