BEDIENUNGSANLEITUNG MP13240 SCHEPPACH

AusgabeNr. 5911250903_0001 Rev.Nr. 14/07/2025 MP132-40

Benzin-RasenmäherOriginalbetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Made in P.R.C.www.scheppach.com

Erklärung der Symbole auf dem Gerät Beachten Sie vor dem Gebrauch sämtliche Sicherheitshinweise! Lesen und verstehen Sie vor der Inbetriebnahme den kompletten Text der Bedienungsanleitung. Mähen Sie am Hang nicht auf oder abwärts. Entfernen Sie vor dem Betrieb des Rasenmähers herumliegende Kleinteile, die umher geschleudert werden könnten. Gefahr durch fortschleudernde Teile bei laufendem Motor. Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten. Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten vornehmen. Halten Sie Hände und Füße von den rotierenden Messern fern. Wichtig. Die Abgase sind giftig, betreiben Sie den Motor daher nicht in unbelüfteten Bereichen. Achtung heiße Oberäche - Verbrennungsgefahr! Gehör- und Augenschutz benutzen! ACHTUNG! Betriebssto󰀨e sind feuergefährlich und explosiv -Verbrennungsgefahr. Nicht bei heißem oder laufendem Motor tanken. Tankinhalt Motorölwww.scheppach.com

Länge Messer. Max. Schnittbreite Garantierter Schallleistungspegel Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien. max. 3

6 Neben den in dieser Bedienungsanleitung enthal- tenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb baugleicher Geräte allgemein anerkannten techni- schen Regeln zu beachten. 7 Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anlei- tung und den Sicherheitshinweisen entstehen.

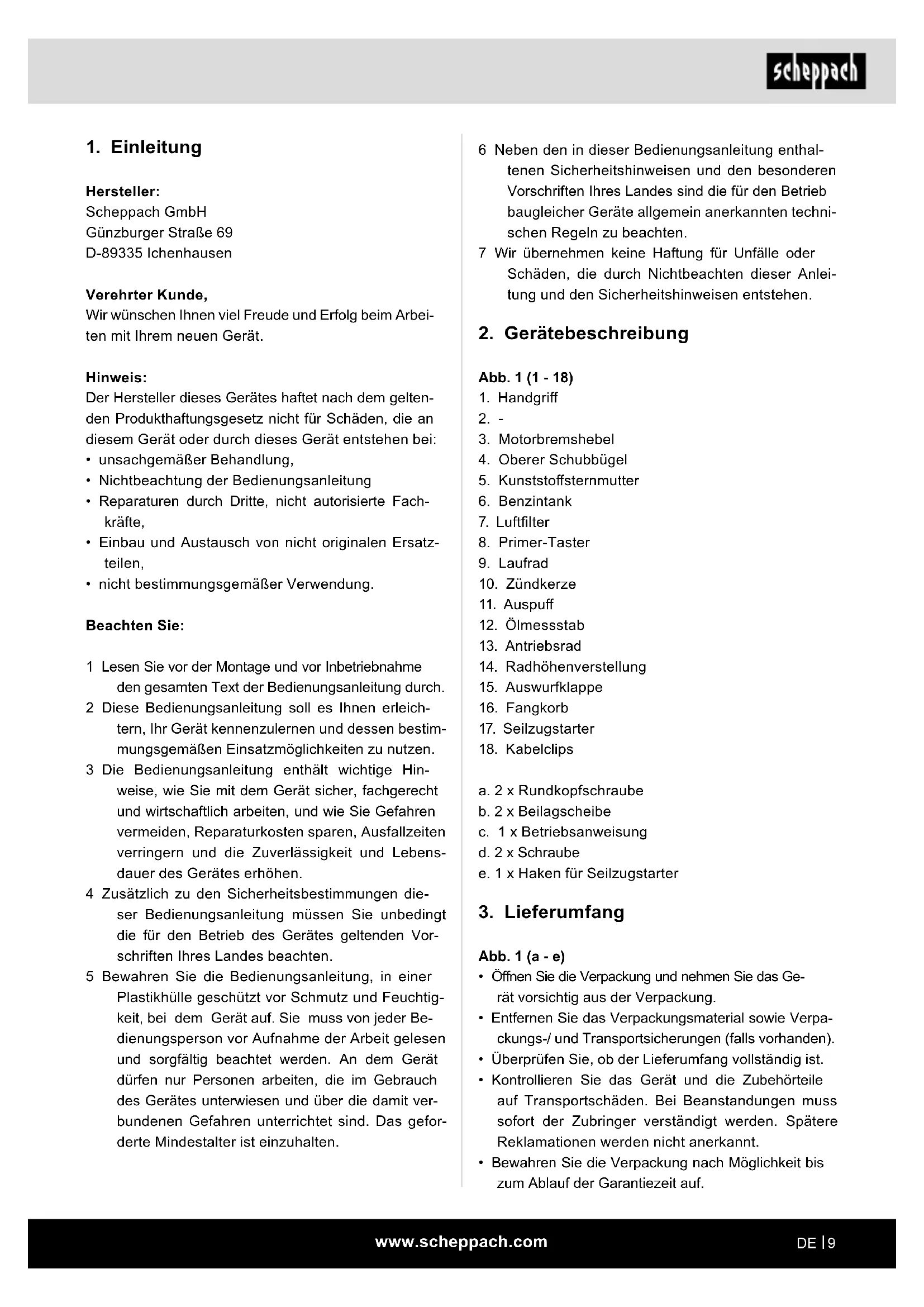

2. Gerätebeschreibung

4. Oberer Schubbügel

14. Radhöhenverstellung

a. 2 x Rundkopfschraube b. 2 x Beilagscheibe c. 1 x Betriebsanweisung d. 2 x Schraube e. 1 x Haken für Seilzugstarter

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung. Beachten Sie: 1 Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. 2 Diese Bedienungsanleitung soll es Ihnen erleich- tern, Ihr Gerät kennenzulernen und dessen bestim- mungsgemäßen Einsatzmöglichkeiten zu nutzen. 3 Die Bedienungsanleitung enthält wichtige Hin- weise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebens- dauer des Gerätes erhöhen. 4 Zusätzlich zu den Sicherheitsbestimmungen die- ser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vor- schriften Ihres Landes beachten. 5 Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtig- keit, bei dem Gerät auf. Sie muss von jeder Be- dienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit ver- bundenen Gefahren unterrichtet sind. Das gefor- derte Mindestalter ist einzuhalten.www.scheppach.com

• Die Maschine darf nur mit Originalzubehör und Ori- ginal-Werkzeugen des Herstellers genutzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.

• Das Gerät darf nicht für den gewerblichen, hand- werklichen oder industriellen Gebrauch eingesetzt werden.

• Wenn Sie nicht sicher sind, ob eine Arbeitsbedin- gung sicher oder unsicher ist, arbeiten Sie nicht mit der Maschine.

• Der Benzin Rasenmäher ist für die private Benut- zung im Haus- und Hobbygarten geeignet. Als Ra- senmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benut- zung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pege von Gras oder Rasen- ächen verwendet werden, nicht jedoch in ö󰀨entli- chen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. Achtung! Wegen körperlicher Gefährdung des Benut- zers darf der Rasenmäher nicht zu folgenden Arbeiten eingesetzt werden: zum Trimmen von Büschen, He- cken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachbepanzun- gen oder in Balkonkästen und zum Reinigen (Absau- gen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmäher nicht als Motorhacke verwendet werden, zum Einebnen von Bodenerhebungen, wie z.B. Maul- wurfshügel.

• Aus Sicherheitsgründen darf der Rasenmäher nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden. m WARNUNG Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die all- gemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Ge- brauchsanweisung immer bei.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

m Achtung! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststo󰀨beu- teln, Folien und Kleinteilen spielen! m GEFAHR Es besteht Verschluckungs- und Erstickungsge- fahr!

4. Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinen- richtlinie. Vor Arbeitsaufnahme müssen sämtliche Schutz- und Si- cherheitseinrichtungen an der Maschine montiert sein.

• Die Bedienungsperson ist im Arbeitsbereich gegen- über Dritten verantwortlich.

• Die Maschine ist zur Bedienung durch eine Person konzipiert.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine vollzählig in lesbarem Zustand halten.

• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefah- renbewusst unter Beachtung der Betriebsanleitung benutzen!

• Insbesondere Störungen, welche die Sicherheit be- einträchtigen können, umgehend beseitigen (lassen)!

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.

• Die zutre󰀨enden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheits- technische Regeln müssen beachtet werden.

• Die Maschine darf nur von sachkundigen Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.www.scheppach.com

• Personen die unter Alkohol-, Drogen-, Medikamen- teneinuss stehen, müde oder krank sind. Sicherheitshinweise für handgeführte Rasenmäher Hinweise

• Lesen Sie die Gebrauchsanweisung sorgfältig. Ma- chen Sie sich mit den Einstellungen und dem richti- gen Gebrauch der Maschine vertraut.

• Erlauben Sie niemals Kindern oder anderen Perso- nen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

• Mähen Sie niemals während andere Personen, insbesondere Kinder oder Tiere, in der Nähe sind. Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung bitte mit aus.

• Während des Mähens sind immer festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfuß oder in leichten Sandalen.

• Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle Gegenstän- de wie Steine, Spielzeug, Stöcke und Drähte usw., die erfasst und weggeschleudert werden können.

m WARNUNG Benzin ist hochgradig entammbar:

• Bewahren Sie Benzin nur in den dafür vorgesehe- nen Behältern auf.

• Tanken Sie nur im Freien und rauchen Sie nicht wäh- rend des Einfüllvorganges.

• Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft, oder bei heißem Mäher darf der Tankverschluss nicht geö󰀨net oder Benzin nachgefüllt werden.

• Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutz- ten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verüch- tigt haben.

• Aus Sicherheitsgründen sind Benzintank und an- dere Tankverschlüsse bei Beschädigung auszutau- schen.

• Niemals Benzin in der Nähe einer Funkenquelle auf- bewahren. Verwenden Sie immer einen geprüften Kanister. Halten Sie Benzin von Kindern fern.

• Ersetzen Sie defekte Schalldämpfer.

5. Sicherheitshinweise

In dieser Bedienungsanleitung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen ver- sehen: m Außerdem enthält die Betriebsanleitung andere wich- tige Textstellen, die durch das Wort „ACHTUNG!“ ge- kennzeichnet sind. m GEFAHR Bei Nichtbeachtung dieser Anweisung besteht höchste Lebensgefahr bzw. die Gefahr lebensgefährlicher Ver- letzungen. m WARNUNG Bei Nichtbeachtung dieser Anweisung besteht Lebens- gefahr bzw. die Gefahr schwerer Verletzungen. m VORSICHT Bei Nichtbeachtung dieser Anweisung besteht leichte bis mittlere Verletzungsgefahr m HINWEIS Bei Nichtbeachtung dieser Anweisung besteht die Ge- fahr einer Beschädigung des Gerätes oder anderen Sachwerten. mAchtung! Beim Benutzen von Geräten müssen einige Sicher- heitsvorkehrungen eingehalten werden, um Verlet- zungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ih- nen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Si- cherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbe- achten dieser Anleitung und den Sicherheitshinweisen entstehen. Wer das Gerät nicht benutzen darf:

• Kinder und anderen Personen, die die Gebrauchs- anweisung nicht kennen (Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen).www.scheppach.com

• Starten Sie den Motor nicht, wenn Sie vor dem Aus- wurfkanal stehen.

• Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurfö󰀨nung.

• Heben Sie oder tragen Sie niemals einen Rasenmä- her mit laufendem Motor.

• Stellen Sie den Motor ab und ziehen Sie den Zünd- kerzenstecker ab. Vergewissern Sie sich, dass alle sich bewegende Teile zum Stillstand gekommen sind: - bevor Sie Blockierungen lösen oder Verstopfun- gen im Auswurfkanal beseitigen. - bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm durchführen. - wenn ein Fremdkörper getro󰀨en wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch bevor Sie erneut starten und mit dem Rasenmä- her arbeiten. Falls der Rasenmäher anfängt un- gewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

• Stellen Sie den Motor ab: - wenn Sie sich vom Rasenmäher entfernen. - bevor Sie nachtanken.

• Ein Betreiben der Maschine mit übermäßiger Ge- schwindigkeit kann die Unfallgefahr erhöhen.

• Seien Sie vorsichtig bei Einstellarbeiten an der Maschine und vermeiden Sie ein Einklemmen von Fingern zwischen dem sich bewegenden Schneid- werkzeug und starren Geräteteilen.

• Seien Sie besonders vorsichtig beim Mähen auf nachgebenden Böden, an nahegelegenen Müllhal- den, Gräben und Deichen.

• Beachten Sie, nicht ordnungsgemäßer Wartung, die Verwendung der nicht konformen Ersatzteilen, oder Entfernung oder Modikation der Sicherheits- einrichtungen können zu Schäden am Gerät und schweren Verletzungen der damit arbeitenden Per- son führen.

• Verwenden Sie nur vom Hersteller empfohlener Schneidwerkzeuge und Zubehörs. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für den Benutzer be- deuten. Den Rasenmäher immer in einem guten Be- triebszustand halten.

• Überprüfen Sie das Gerät regelmäßig und stellen vor jedem Einsatz sicher, dass alle Startarretierungen und Tastschalter ordnungsgemäß funktionieren.

• Beachten Sie, dass die Sicherheitssysteme oder Merkmale des Rasenmähers nicht manipuliert oder deaktiviert werden dürfen.

• Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge, Befestigungsbol- zen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Schneidwerk- zeuge und Befestigungsbolzen nur satzweise aus- getauscht werden.

• Bei Geräten mit mehreren Messern beachten Sie, dass durch das Drehen eines Messers andere Mes- ser zu drehen beginnen können. Handhabung

• Lassen Sie den Verbrennungsmotor nicht in ge- schlossenen Räumen laufen, in denen sich gefähr- liches Kohlenmonoxid sammeln kann.

• Mähen Sie nur bei Tageslicht oder bei guter künst- licher Beleuchtung. Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.

• Der Gebrauch des Rasenmähers bei Gewitter ist verboten - Blitzschlaggefahr!

• Achten Sie immer auf einen guten Stand an Hängen.

• Führen Sie die Maschine nur im Schritttempo.

• Bei Maschinen auf Rädern gilt: Mähen Sie quer zum Hang, niemals auf- oder abwärts.

• Seien Sie besonders vorsichtig, wenn Sie die Fahrt- richtung am Hang ändern.

• Mähen Sie nicht an übermäßig steilen Hängen. Seien Sie besonders vorsichtig, wenn Sie den Ra- senmäher umkehren oder ihn zu sich heranziehen.

• Halten Sie das Schneidmesser an, wenn der Rasen- mäher angekippt werden muss, bei einem Transport über andere Flächen als Gras und wenn der Rasen- mäher von und zu der zu mähenden Fläche bewegt wird.

• Benutzen Sie den Rasenmäher niemals mit beschä- digten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen z.B. Prallble- che und/oder Grasfangeinrichtungen.

• Ändern Sie nicht die Regeleinstellungen des Motors oder überdrehen Sie ihn nicht.

• Lösen Sie die Motorbremse, bevor Sie den Motor starten.

• Starten Sie den Motor mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichen- den Abstand der Füße zu dem Schneidmesser.

• Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.www.scheppach.com

Wenn Sie ungewöhnliche Beeinträchtigungen bemer- ken, beenden Sie sofort die Arbeit und suchen Sie ei- nen Arzt auf. Beachten Sie die folgenden Hinweise, um die Gefahren zu reduzieren:

• Halten Sie Ihren Körper und besonders die Hände bei kaltem Wetter warm.

• Machen Sie regelmäßig Pausen und bewegen Sie dabei die Hände, um die Durchblutung zu fördern.

• Sorgen Sie für eine möglichst geringe Vibration der Maschine durch regelmäßige Wartung und fes- te Teile am Gerät.

Motortyp 4-Taktmotor/ luftgekühlt Hubraum 131 cm

Arbeitsdrehzahl 2800 U/min Kraftsto󰀨 Normalbenzin/Bleifrei max. 10% Bioethanol Tankinhalt/Benzin 1,0 l Motoröl SAE 30/10W30/10W40 Tankinhalt/Öl 0,4 l Schnitthöhenverstellung 30 - 66 mm / 3-fach Inhalt Au󰀨angkorb 35 l Schnittbreite 39 cm Gewicht 16,9 kg Leistung 2,2 kW

-Ausstoß 1033 g/kWh Technische Änderungen vorbehalten! Information zur Geräuschentwicklung nach den ein- schlägigen Normen gemessen: Schalldruck L

= 82,3 dB Messunsicherheit K

= 3 dB Schallleistung L

= 1,79 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vibration A

• Beachten Sie, dass der Benutzer jegliche versiegel- ten Einstellungen zur Motordrehzahlregelung weder ändern noch manipulieren sollte.

• Der Benutzer muss ausreichend in der Verwendung, der Einstellung und der Bedienung (einschließlich verbotener Betätigungen) geschult sein.

• Es ist notwendig, ausreichende Pausen einzulegen, um die Geräusch- und Schwingungsbelastung zu verringern. Restgefahren und Schutzmaßnahmen Vernachlässigung ergonomischer Grundsätze Nachlässiger Gebrauch persönlicher Schutzaus- rüstung (PSA) Nachlässiger Gebrauch oder Weglassen persönlichen Schutzausrüstung können zu schweren Verletzungen führen. – Vorgeschriebene Schutzausrüstung tragen. Menschliches Verhalten, Fehlverhalten – Stets bei allen Arbeiten voll konzentriert sein. m Restgefahr - Kann nie ausgeschlossen werden. Gefährdung durch Lärm Gehörschädigungen Längeres ungeschütztes Arbeiten mit dem Gerät kann zu Gehörschädigungen führen. – Grundsätzlich einen Gehörschutz tragen. Verhalten im Notfall Bei einem eventuell eintretenden Unfall leiten Sie die entsprechend notwendigen Erste-Hilfe- Maßnahmen ein und fordern Sie schnellstmöglich qualizierte ärzt- liche Hilfe an. Bei längeren Arbeiten kann es auf Grund von Vibrati- onen in den Händen der Bedienungsperson zu Durch- blutungsstörungen (Weißngersyndrom) kommen. Das Weißngersyndrom ist eine Gefäßerkrankung, bei der die kleinen Blutgefäße an den Fingern und Zehen anfallartig verkrampfen. Die betro󰀨enen Areale wer- den nicht mehr ausreichend mit Blut versorgt und er- scheinen dadurch extrem blass. Der häuge Gebrauch von vibrierenden Geräten kann bei Personen, deren Durchblutung beeinträchtigt ist (z.B. Raucher, Diabetiker) Nervenschädigungen aus- lösen.www.scheppach.com

Einstellen der Schnitthöhe m Achtung! Das Verstellen der Schnitthöhe darf nur bei abgestelltem Motor und abgezogenem Zündkerzenstecker vorgenommen werden.

• Bevor Sie zu Mähen beginnen, prüfen Sie, ob die Schneidwerkzeuge nicht stumpf und Ihre Befesti- gungsmittel nicht beschädigt sind.

• Ersetzen Sie stumpfe und/oder beschädigte Schneidwerkzeuge gegebenenfalls im ganzen Satz, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Zündkerzenstecker ab- ziehen.

• Die beiden vorderen Räder und die beiden hinteren Räder in das Gewinde mit der gewünschte Schnitt- höhe (30-48-66 mm) einschrauben (L = Linksgewin- de, R = Rechtsgewinde).

• Darauf achten, dass die vier Räder in der gleichen Schneidhöhe befestigt sind. Abb.13

m Achtung! Der Motor wird ohne Öl ausgeliefert. Vor Inbe- triebnahme daher unbedingt Öl einfüllen. Ver- wenden Sie hierzu normales Mehrbereichsöl (SAE 30/10W30). Der Ölstand im Motor muss vor jedem Mähen überprüft werden. Ebenfalls muss Benzin eingefüllt werden, da auch dieses nicht im Auslieferzustand enthalten ist.

• Um ein ungewolltes Starten des Rasenmähers zu vermeiden, ist dieser mit einem Motorbremshebel (Abb. 1, Pos. 3) ausgestattet, welche betätigt wer- den muss, bevor der Rasenmäher gestartet wird. Beim Loslassen des Motorbremshebels muss die- ser in die Ausgangsposition zurückkehren und der Motor wird automatisch abgestellt.

• Ziehen Sie den Motorbremshebel (3) und zie- hen Sie kräftig am Seilzugstarter (17). (Abb. 14) ACHTUNG: Das Schneidmesser rotiert auch bei gelöstem Motorbremshebel, sobald man am Seil- zugstarter zieht. Achten Sie darauf, dass sich kei- ne Körper-/Fremdteile im Gefahrenbereich des Schneidmessers benden.

• Bevor Sie mit dem Rasenmähen beginnen, sollten Sie diesen Vorgang einige Male durchführen, um si- cher zu gehen, dass alles korrekt funktioniert.

7. Vor Inbetriebnahme

Zusammenbau der Komponenten. Bei der Lieferung sind einige Teile demontiert. Der Zu- sammenbau ist einfach, wenn die folgenden Hinweise beachtet werden. Hinweis! Beim Zusammenbau und für Wartungsarbeiten benöti- gen Sie folgendes zusätzliches Werkzeug, das nicht im Lieferumfang enthalten ist:

• eine Ölau󰀨angwanne ach (für Ölwechsel)

• einen Messbecher 1 Liter (öl / benzinfest)

• einen Benzinkanister (5 Liter sind ausreichend für ca. 6 Betriebsstunden)

• einen Trichter (passend zum Benzineinfüllstutzen des Tanks)

• Haushaltswischtücher (zum Abwischen von Öl / Benzinresten; Entsorgung an der Tankstelle)

• eine Benzin Absaugpumpe (Plastikausführung, in Baumärkten erhältlich)

• eine Ölkanne mit Handpumpe (in Baumärkten er- hältlich)

• 0,4 l Motoröl SAE 30/10W30 mACHTUNG! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren! Montage

1. Rasenmäher und Anbauteile aus Verpackung neh-

men und überprüfen ob alle Teile vorhanden sind.

2. Stecken Sie den unteren Schubbügel (4a) in die

Bohrung im Rasenmäher und xieren Sie ihn mit 2 Schrauben (d).

3. Oberen Schubbügel (4) am unteren Schubbügel

(4a) mit je einer Rundkopfschraube (a), 1 Beilag- scheibe (b), 1 Kunststo󰀨sternmutter (5) an beiden Seiten festschrauben (Abb. 4-5).

4. Den Gri󰀨 des Seilzugstarters (17) am dafür vorge-

sehenen Haken wie in Abb. 6 gezeigt einhängen.

5. Die Seilzüge mit den beiliegenden Kabelclips (18)

(Abb. 7) am Schubbügel xieren.

6. Fangkorb (16) - aufklappen und die Kunststo󰀨clips

am Rahmen einrasten. (Abb. 8)

7. Mähen mit Fangkorb:

Auswurfklappe (15) mit einer Hand anheben und den Fangkorb (16) wie in Abb. 9 gezeigt einhängen.www.scheppach.com

• Vergewissern Sie sich, dass das Zündkabel an der Zündkerze angeschlossen ist.

• Stehen Sie hinter dem Motormäher. Eine Hand drückt den Motorbremshebel (3) zum Handgri󰀨, die andere Hand soll am Seilzugstarter sein.

• Den Motor mit dem Seilzugstarter (17) starten. Hier- für den Gri󰀨 ca. 10-15 cm (bis ein Widerstand spür- bar ist) herausziehen, dann kräftig mit einem Ruck anziehen. Sollte der Motor nicht gestartet haben, nochmals am Gri󰀨 anziehen.

• Aufgrund einer Schutzschicht auf dem Motor kann es zu einer leichten Rauchbildung kommen, wenn Sie das Gerät zum ersten Mal verwenden. Dies ist ein normaler Vorgang. Beachte: Leichterer Start bei kälteren Temperatu- ren durch Drücken des Primertasters (Abb. 15, Pos 8). Nur bei kalter Maschine nutzen! m Achtung!

• Den Seilzugstarter nicht zurückschleudern lassen.

• Achtung: Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederholen. Motor abschalten:

• Um den Motor abzustellen, den Motorbremshebel (3) los und warten Sie, bis das Messer stillsteht.

• Ziehen Sie den Zündkerzenstecker von der Zünd- kerze (10) ab, um unbeabsichtigtes starten des Mo- tors zu vermeiden.

• Überprüfen Sie vor dem erneuten Anlassen den Seilzug der Motorbremse. Kontrollieren Sie, ob der Seilzug richtig montiert ist. Ein geknicktes oder be- schädigtes Abstellseil muss ausgewechselt werden. Vor dem Mähen Wichtige Hinweise:

• Ziehen Sie sich richtig an. Tragen Sie festes Schuh- werk und keine Sandalen oder Turnschuhe.

• Überprüfen Sie das Schneidemesser. Ein Messer, das verbogen oder sonst wie beschädigt ist, muss gegen ein Originalmesser ausgetauscht werden.

• Füllen Sie den Benzintank im Freien auf. Benutzen Sie einen Einfülltrichter und einen Meßbehälter. Wi- schen Sie übergelaufenes Benzin weg.

• Lesen und beachten Sie die Betriebsanleitung und auch die Hinweise bezüglich des Motors und der Zusatzgeräte. Heben Sie die Anleitung auch für die anderen Benutzer des Gerätes zugänglich auf. m WARNUNG Jedes Mal, wenn Sie irgendwelche Einstell- und/ oder Reparaturarbeiten an Ihrem Rasenmäher vor- nehmen müssen, warten Sie, bis sich das Messer nicht mehr dreht. Stellen Sie vor jeder Einstell-, Wartungs- und Re- paraturarbeit den Motor ab und ziehen Sie den Zündkerzenstecker. Nutzung des Antriebs:

• Motorbremshebel (3): Verwenden Sie den Hebel, um den Motor abzustellen. Wenn Sie den Hebel los- lassen, stoppen Motor und Schneidemesser auto- matisch.

• Vor dem eigentlichen Mähen sollten Sie den Motor- bremshebel mehrmals überprüfen. Vergewissern Sie sich, dass das Zugseil leichtgängig ist. Warnhinweis: Das Schneidemesser rotiert, wenn der Motor gestartet wird. Wichtig: Vor dem Starten des Motors bewegen Sie den Motorbremshebel mehrmals, um zu prüfen, ob das Stopseil auch gut funktioniert. Beachte: Der Motor ist auf die Schnittgeschwindigkeit für Gras, und Grasauswurf in den Fangkorb und für eine lange Motor-Lebenszeit ausgelegt.

• Überprüfen Sie den Ölstand.

• Ö󰀨nen Sie den Tankdeckel und füllen den Benzin- tank (6) bis zum unteren Punkt des Tankeinfüllstut- zen mit ca. 1,0 Liter Benzin. Verwenden Sie zum Befüllen einen Trichter und Maßbehälter. Überfüllen Sie den Tank nicht. Verwenden Sie frischen, saube- ren unverbleiten Kraftsto󰀨. Mischen Sie keinesfalls Öl mit Benzin. Erwerben Sie Kraftsto󰀨 in Mengen, die innerhalb von 30 Tagen verbraucht werden können, um so die Frische des Kraftsto󰀨s zu garantieren. Beachte: Verwenden Sie bleifreies Normalbenzin mit max. 10% Bioethanolanteil. m WARNUNG Verwenden Sie immer nur einen Sicherheitsbenzinka- nister. Rauchen Sie nicht beim Einfüllen von Benzin. Entfernen Sie jegliche Öl- oder Benzinreste Schalten Sie den Motor vor dem Einfüllen von Benzin ab und lassen Sie den Motor einige Minuten abkühlen.www.scheppach.com

An Hängen ist die Schneidbahn quer zum Hang zu le- gen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsächlichen Rasenlänge. Führen Sie mehrere Durchgänge aus, so dass maximal 4 cm Rasen auf einmal abgetragen wird. Bevor irgendeine Kontrolle des Messers durchgeführt wird, Motor abstellen. Denken Sie daran, dass das Messer nach dem Ausschalten des Motors sich noch einige Sekunden weiter dreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befes- tigt, in gutem Zustand und gut geschli󰀨en ist. Schleifen oder ersetzen Sie es, falls dies nicht der Fall sein sollte. Falls das in Bewegung bendliche Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer vollkommen still steht. Kontrol- lieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls dieses beschädigt ist, muss es ausgewechselt werden. Hinweise zum Mähen:

• Achten Sie auf feste Gegenstände. Der Rasenmä- her könnte beschädigt werden oder es könnten Ver- letzungen entstehen.

• Ein heißer Motor, Auspu󰀨 oder Antrieb kann Ver- brennungen verursachen. Also nicht berühren.

• Bei Hängen oder steil abfallendem Gelände vorsich- tig mähen.

• Mähen Sie nur bei ausreichenden Lichtverhältnissen.

• Überprüfen Sie den Mäher, das Messer und die anderen Teile, wenn Sie in einen Fremdkörper ge- fahren sind oder wenn das Gerät stärker als normal vibriert.

• Machen Sie keine Einstellungsänderungen oder Reparaturen, ohne den Motor vorher abzustellen. Ziehen Sie den Zündkabelstecker.

• Auf oder in der Nähe einer Straße achten Sie auf den Straßenverkehr. Halten Sie den Grasauswurf von der Straße fern.

• Vermeiden Sie Stellen, bei denen die Räder nicht mehr greifen oder das Mähen unsicher ist. Vor einer Rückwärtsbewegung vergewissern Sie sich, ob nicht kleine Kinder hinter Ihnen sind.

• In dichtem, hohem Gras stellen Sie die höchste Schnittstufe ein und mähen Sie langsamer. Vor dem Entfernen von Gras oder sonstigen Verstopfungen, stellen Sie den Motor ab und lösen Sie das Zünd- kabel.

• Auspu󰀨gase sind gefährlich. Lassen Sie den Motor nur im Freien an.

• Vergewissern Sie sich, dass alle Sicherheitseinrich- tungen vorhanden sind und auch gut funktionieren.

• Das Gerät sollte nur von einer Person bedient wer- den, die auch dazu geeignet ist.

• Das Mähen von nassem Gras kann gefährlich sein. Mähen Sie Gras möglichst trocken.

• Weisen Sie andere Personen oder Kinder an, sich vom Mäher entfernt aufzuhalten.

• Mähen Sie niemals bei schlechten Sichtverhältnissen.

• Heben Sie herumliegende, lose Gegenstände vor dem Mähen vom Boden auf. Hinweise zum richtigen Mähen m Achtung! Ö󰀨nen Sie die Auswurfklappe nie, wenn die Fangein- richtung entleert wird und der Motor noch läuft. Das umlaufende Messer kann zu Verletzungen führen. Befestigen Sie die Auswurfklappe und den Grasfang- korb immer sorgfältig. Beim Entfernen vorher den Mo- tor ausschalten. Der durch die Führungsholme gegebene Sicherheits- abstand zwischen Messergehäuse und Benutzer ist stets einzuhalten. Beim Mähen und Fahrrichtungsän- derungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schu- he mit rutschfesten, gri󰀩gen Sohlen und lange Hosen. Mähen Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Rasen- mäher aus Sicherheitsgründen nicht gemäht werden. Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Rasenmähers. Stolpergefahr! Das Mähen Nur mit scharfen, einwandfreien Messern schneiden, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird. Zur Erzielung eines sauberen Schnittbildes den Ra- senmäher in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen stehen bleiben. Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Ablagerun- gen erschweren den Startvorgang, beeinträchtigen die Schnittqualität und den Grasauswurf.www.scheppach.com

• Kontrollieren Sie vor erneutem Gebrauch alle Schrauben und Muttern. Gelockerte Schrauben sind fest zu ziehen.

• Entleeren Sie den Grasfangkorb (16) vor dem erneu- ten Gebrauch.

• Lösen Sie den Zündkerzenstecker, um unerlaubten Gebrauch zu verhindern.

• Achten Sie darauf, dass der Mäher nicht neben einer Gefahrenquelle abgestellt wird. Das Austreten von Gas kann zu Explosionen führen.

• Es dürfen nur Originalteile oder solche vom Her- steller genehmigte Teile bei Reparaturen verwendet werden (siehe Adresse der Garantieurkunde).

• Bei längerem Nichtgebrauch des Mähers, den Ben- zintank mit einer Benzinabsaugpumpe entleeren.

• Ölen und warten Sie das Gerät.

9. Wartung und Reinigung

• Regelmäßige, sorgfältige Instandhaltung ist not- wendig, um die Sicherheitsniveau und die Leistung des Gerätes unverändert zu garantieren.

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Prüfen Sie regelmäßig die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit. Rei- nigen Sie den Grasfangkorb regelmäßig mit Wasser und lassen Sie ihn gut trocknen.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

• Bei längerer Lagerung oder Wartung den Kraft- sto󰀨tank entleeren. Dies sollte im Freien mit einer Benzin-Absaugpumpe (in Baumärkten erhältlich) erfolgen.

m WARNUNG Arbeiten Sie nie bei laufendem Motor an stromführen- den Teilen der Zündanlage oder berühren diese. Zie- hen Sie vor allen Wartungs- und Pegearbeiten den Zündkerzenstecker von der Zündkerze ab. Führen Sie niemals irgendwelche Arbeiten am laufenden Ge- rät durch. Arbeiten die in dieser Bedienungsanleitung nicht beschrieben werden, sollten nur bei einer auto- risierten Fachwerkstatt durchgeführt werden. Achten Sie auf sich bewegende Messerbaugruppen. Reinigung Nach jedem Gebrauch sollte der Mäher gründlich ge- reinigt werden. Besonders die Unterseite und die Mes- seraufnahme.

• Entfernen Sie niemals Teile, die der Sicherheit dienen.

• Füllen Sie niemals Benzin ein, wenn der Motor noch heiß ist oder läuft. Entleeren des Grasfangkorbs Der Fangkorb (16) verfügt über eine Füllstandsanzeige (Abb. 16). Diese wird durch den Luftstrom, den der Mä- her im Betrieb erzeugt geö󰀨net. Fällt die Klappe (Abb.

16) während des Mähens zu, ist der Fangkorb (16) voll

und sollte geleert werden. Für eine einwandfreie Funk- tion der Füllstandanzeige müssen die Löcher unter der Klappe immer sauber und durchlässig sein. Sobald während des Mähens Grasreste liegen bleiben oder sich die Klappe nicht mehr ö󰀨net muss der Fang- korb entleert werden. m WARNUNG Vor dem Abnehmen des Fangkorbs den Motor ab- stellen und den Stillstand des Schneidwerkzeugs abwarten. Zum Abnehmen des Fangkorbs (16) mit einer Hand die Auswurfklappe (15) anheben, mit der anderen Hand den Fangkorb (16) am Tragegri󰀨 herausnehmen (Abb. 16). Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe (15) beim Aushängen des Fangkorbs zu und verschließt die hintere Auswurfö󰀨nung. Bleiben dabei Grasreste in der Ö󰀨nung hängen, so ist es für ein leichteres Starten des Motors zweckmä- ßig, den Rasenmäher um etwa 1 m zurückzuziehen. Schnittgutreste im Mähergehäuse und am Arbeits- werkzeug nicht von Hand oder mit den Füßen entfer- nen, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen. Zur Gewährleistung eines guten Aufsammelns müssen der Fangkorb (16) und besonders das Luftgitter von in- nen nach der Benutzung gereinigt werden. Fangkorb (16) nur bei abgeschaltetem Motor und still- stehendem Schneidwerkzeug einhängen. Auswurfklappe (15) mit einer Hand anheben und mit der anderen Hand den Fangkorb (16) am Handgri󰀨 hal- ten und von oben einhängen. (Abb. 9) Nach dem Mähen

• Den Motor immer zuerst abkühlen lassen, bevor man den Rasenmäher in einem geschlossenen Raum abstellt. Entfernen Sie Gras, Laub, Schmiere und Öl vor dem Einlagern. Keine anderen Gegen- stände auf dem Mäher ablagern.www.scheppach.com

Beschädigte Messer Sollte das Messer trotz aller Vorsicht mit einem Hinder- nis in Berührung gekommen sein, sofort Motor abstel- len und Zündkerzenstecker abziehen. Mäher seitlich kippen und Messer auf Beschädigung überprüfen. Beschädigte oder verbogene Messer müs- sen ausgewechselt werden. Niemals ein verbogenes Messer wieder geradebiegen. Niemals mit einem verbogenen oder stark abgenutzten Messer arbeiten, dies verursacht Vibrationen und kann weitere Beschädigungen am Mäher zur Folge haben. m Achtung! Beim Arbeiten mit einem beschädigten Messer besteht Verletzungsgefahr. Messer nachschleifen Die Messerschneiden können mit einer Metallfeile nachgeschärft werden. Um eine Unwucht zu vermei- den, sollte das Schleifen nur von einer autorisierten Fachwerkstatt durchgeführt werden. Ölstandskontrolle m Achtung! Motor niemals ohne oder mit zu wenig Öl betreiben. Dies kann schwere Schäden am Motor verursachen. Nur Motorenöl SAE 30/10W30 verwenden. Kontrolle des Ölstandes (Abb. 18):

• Rasenmäher auf eine ebene, gerade Fläche stellen.

• Den Ölmessstab (12) durch Linksdrehung abschrau- ben und Messstab abwischen. Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben.

• Messstab herausziehen und in waagrechter Stel- lung den Ölstand ablesen. Der Ölstand muss sich zwischen max und min des Ölmessstabes (12) be- nden. Ölwechsel

• Der Motorölwechsel sollte jährlich vor Saisonbeginn bei betriebswarmem und ausgeschaltetem Motor durchgeführt werden.

• Nur Motoröl (SAE 30/10W30) verwenden.

• Leeren Sie den Benzintank (mit einer Benzinab- saugpumpe).

• Platzieren Sie eine ache Ölau󰀨angwanne (min. 1 Liter Volumen) vor dem Rasenmäher.

• Ölmessstab herausschrauben und den Mäher so weit kippen, bis das gesamte Öl in die Au󰀨angwan- ne abgelaufen ist. m Achtung! Ziehen Sie vor dem Reinigen aus Sicherheitsgründen das Zündkerzenkabel ab. Kippen Sie den Mäher am besten nach hinten. Die Zündkerze sollte nach oben zeigen, so verhindern Sie das Motoröl in den Ansaugtrakt gelangt oder ausläuft. Sie können das Gerät alternativ auch auf die Seite kip- pen, dabei müssen Sie aber unbedingt darauf achten, dass sich der Luftlter auf der oberen Seite bendet. Hinweis: Bevor Sie den Rasenmäher kippen, entleeren Sie den Kraftsto󰀨tank mit einer Benzinabsaugpumpe vollständig. Der Rasenmäher darf nicht über 90 Grad gekippt werden. Am leichtesten entfernen Sie Schmutz und Gras gleich nach dem Mähen. Angetrocknete Grasreste und Schmutz können zu einer Beeinträchtigung des Mähbetriebes führen. Kon- trollieren Sie, ob der Grasauswurfkanal frei von Gras- resten ist, und entfernen diese bei Bedarf. Reinigen Sie den Mäher niemals mit einem Wasserstrahl oder Hochdruckreiniger. Der Motor soll trocken bleiben. Aggressive Reinigungsmittel wie Kaltreiniger oder Waschbenzin dürfen nicht verwendet werden. Radachsen und Radnaben

• Sollten einmal pro Saison gereinigt und leicht ein- gefettet werden. Messer Lassen Sie ihr Messer aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schärfen, auswuch- ten und montieren. Um ein optimales Arbeitsergebnis zu erzielen, wird empfohlen das Messer einmal im Jahr überprüfen zu lassen. Messer: Artikelnummer: 7911200630 Wechseln des Messers (Abb. 17) Beim Wechseln des Schneidwerkzeuges dürfen nur Original-Ersatzteile verwendet werden. Tragen Sie beim Messerwechsel Handschuhe, um Schnittverletzungen zu vermeiden. Niemals ein anderes Messer einbauen.

• Leeren Sie den Benzintank, bevor Sie die Klinge entfernen.

• Entfernen Sie die Schraube, um die Klinge zu er- setzen.

• Setzen Sie wieder alles so ein wie in Abb. 17. Be- festigen Sie die Schraube ordnungsgemäß. Befesti- gungsdrehkraft beträgt 45 Nm. Ersetzen Sie auch die Schraube der Klinge, wenn Sie die Klinge ersetzen.www.scheppach.com

Beauftragen sie einen Kundendienst oder einen auto- risierten Fachmann. Entsprechendes gilt auch für Zu- behörteile. Betriebszeiten Beachten Sie bitte die gesetzlichen Bestimmungen, zur Regelung der Betriebszeiten von Rasenmähern, welche örtlich unterschiedlich sein können. Wichtiger Hinweis im Fall einer Reparatur: Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und benzinfrei an die Servicestation gesendet werden müssen. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Artikelnummer des Gerätes Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Zündkerze, Luftlter, Benzinlter, Messer, Keilriemen

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

• Bewahren Sie den Rasenmäher niemals mit Benzin im Tank innerhalb eines Gebäudes auf, in dem mög- licherweise Benzindämpfe mit o󰀨enem Feuer oder Funken in Berührung kommen können.

• Lassen Sie den Motor abkühlen, bevor Sie den Ra- senmäher in geschlossenen Räumen abstellen.

• Um Brandgefahr zu vermeiden, halten Sie Motor, Auspu󰀨 und den Bereich um den Kraftsto󰀨tank frei von Gras, Blättern oder austretendem Fett (Öl).

• Danach das frische Motoröl bis zur oberen Markie- rung des Ölmessstabes einfüllen (ca. 0,4L), überfül- len Sie das Gerät nicht.

• Achtung! Ölmessstab zum Prüfen des Ölstandes nicht einschrauben, sondern nur bis zum Gewinde einstecken. Das Altöl muss gemäß den geltenden Bestimmungen entsorgt werden. Wartung des Luftlters (Abb. 20) Verschmutzte Luftlter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmä- ßige Kontrolle ist daher unerlässlich. Der Luftlter sollte alle 25 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden. Bei sehr stau- biger Luft ist der Luftlter öfters zu überprüfen. Nehmen Sie die Luftlterabdeckung ab und entfernen Sie den Schwammlter. Ersetzen Sie den Luftlter, um zu vermeiden, dass Gegenstände in den Lufteinlass hineinfallen (Abb. 20). Achtung: Luftlter nie mit Benzin oder brennbaren Lö- sungsmitteln reinigen. Luftlter nur mit Druckluft oder durch Ausklopfen reinigen. Wartung der Zündkerze (Abb. 21) Überprüfen Sie die Zündkerze erstmals nach 10 Be- triebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Da- nach die Zündkerze alle 50 Betriebsstunden warten. Ziehen Sie den Zündkerzenstecker mit einer Dreh- bewegung ab. Entfernen Sie die Zündkerze (10) mit einem Zündkerzenschlüssel. Stellen Sie unter Verwendung einer Fühlerlehre den Abstand auf 0,75 mm (0,030“) ein. Bringen Sie die Zündkerze (10) wieder an und achten Sie darauf, dass Sie diese nicht zu festziehen. Reparatur Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren. Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Repara- turen oder durch Nichtverwendung von Originalersatz- teilen verursacht werden.www.scheppach.com

11. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Kraftsto󰀨e und Öle

• Vor der Entsorgung des Geräts müssen der Kraft- sto󰀨tank und der Motorölbehälter geleert werden!

• Kraftsto󰀨 und Motoröl gehören nicht in den Haus- müll oder Abuss, sondern sind einer getrennten Er- fassung bzw. Entsorgung zuzuführen!

• Leere Öl- und Kraftsto󰀨behälter müssen umweltge- recht entsorgt werden. Vorbereitung für das Einlagern des Rasenmähers Warnhinweis: Entfernen Sie das Benzin nicht in ge- schlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

• Reinigen und warten Sie die Maschine vor der Ein- lagerung.

• Entleeren Sie den Benzintank mit einer Benzinab- saugpumpe.

• Starten Sie den Motor und lassen Sie den Motor so lange laufen, bis das restliche Benzin verbraucht ist.

• Machen Sie nach jeder Saison einen Ölwechsel. Dazu entfernen Sie das alte Motoröl vom warmen Motor und füllen neues nach.

• Entfernen Sie die Zündkerze vom Zylinderkopf.

• Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zy- linder.

• Ziehen Sie den Startergri󰀨 langsam, so dass das Öl den Zylinder innen schützt.

• Schrauben Sie die Zündkerze wieder ein.

• Reinigen Sie die Kühlrippen des Zylinders und das Gehäuse.

• Reinigen Sie das ganze Gerät, um die Lackfarbe zu schützen.

• Bewahren Sie das Gerät an einem gut gelüfteten Platz oder Ort auf. Vorbereitung des Rasenmähers für den Transport (Abb. 22)

• Entleeren Sie den Benzintank mit einer Benzinab- saugpumpe.

• Lassen Sie den Motor so lange laufen, bis das rest- liche Benzin verbraucht ist.

• Entleeren Sie das Motoröl des warmen Motors.

• Entfernen Sie den Zündkerzenstecker von der Zündkerze.

• Reinigen Sie die Kühlrippen des Zylinders und das Gehäuse.

• Hängen Sie den Seilzugstarter (17) am Haken aus. Lösen Sie die Schnellspannhebel (5) und klappen den oberen Schubbügel nach unten. Beachten Sie dabei, dass beim Umklappen die Seilzüge nicht ge- knickt werden.

• Wickeln Sie einige Lagen Wellpappe zwischen oberen und unteren Schubbügel und Motor, um ein Scheuern zu vermeiden.www.scheppach.com

Fehlersuche Die Tabelle zeigt mögliche Fehler, deren mögliche Ursache und Möglichkeiten zur Abhilfe. Sollten Sie das Prob- lem trotzdem nicht beseitigen können, ziehen Sie eine Fachkraft zu Rate. m VORSICHT! Zuerst den Motor abschalten und das Zündkabel ziehen, bevor Inspektionen oder Justierungen vorgenommen werden. m VORSICHT! Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, denken Sie daran, dass der Aus- pu󰀨 und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden. Wichtiger Hinweis im Fall einer Reparatur: Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und benzinfrei an die Servicestation gesendet werden müssen. Störung Mögliche Ursache Abhilfe Unruhiger Lauf, starkes vibrieren des Gerätes - Schrauben lose - Messerbefestigung lose - Messer unwuchtig - Schrauben prüfen - Messerbefestigung prüfen - Messer ersetzen Motor läuft nicht - Motorbremshebel nicht gedrückt - Gashebel falsche Stellung - Zündkerze defekt - Kraftsto󰀨tank leer - verschmutzter Kraftsto󰀨 - kalte Umgebung - Motor defekt - Motorbremshebel drücken - Einstellung prüfen - Zündkerze erneuern - Kraftsto󰀨 einfüllen - Benzintank leeren und mit sauberem Kraftsto󰀨 befüllen - Primertaste drücken - Autorisierten Kundendienst aufsuchen Motor läuft unruhig - Luftlter verschmutzt - Zündkerze verschmutzt - Luftlter reinigen - Zündkerze reinigen Rasen wird gelb, Schnitt unregelmäßig - Messer ist unscharf - Schnitthöhe zu gering - Messer schärfen - richtige Höhe einstellen Grasauswurf ist unsauber - Schnitthöhe zu niedrig - Messer abgenutzt - Fangkorb verstopft - Höhe einstellen - Messer austauschen - Fangkorb ausleeren oder Verstopfung lösenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

6. Technische gegevens

6. Technische gegevens

EU-Konformitätserklärung Übersetzung der Originalkonformitätserklärung Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Pro-dukt mit den geltenden Richtlinien und Normen übereinstimmt. Der hier beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Sto󰀨e in Elek- tro- und Elektronikgeräten. * Technische Unterlagen verfügbar bei: ** Artikelnummer*** Artikelbezeichnung: Benzin-Rasenmäher MP132-40 Marke****

13. Konformitätserklärung

Ichenhausen, 08.07.2025
