LIETOŠANAS INSTRUKCIJA MP13240 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

		Pirms lietošanas ievērojiet visus drošības norādījumus
		Pirms lietošanas sākšanas izlasiet un izprotiet visu lietošanas instrukcijas tekstu.
		Nepļaujiet nogāzē augšup vai lejup.
		Pirms zāliena pļaujmašīnas lietošanas novāciet apkārtējas sīkās detaļas, kuras varētu tikt aizmestas.
		Risks, ko rada motora darbības laikā aizsviestas daļas.
		Pārliecinieties, vai citas personas ievēro pietiekamu drošības distanci.
		Noņemiet aizdedzes sveces uzgali, pirms veicat apkopes darbus.
		Sargājiet rokas un kājas no rotējošiem nažiem.
		Svarīgi. Izplūdes gāzes ir indīgas, tādēļ nedarbiniet motoru neventilētās vietās
		levērībai – karsta virsma – apdedzināšanās risks
		Lietojiet ausu un acu aizsargus!
		IEVĒRĪBAI! Ekspluatācijas materiāli ir ugunsnedroši un eksplozīvi – apdedzināšanās risks.Neuzpildiet degvielu, kad ir karsts motors, vai motora darbības laikā.
		Degvielas tvertnes tilpums
		Motoreļļa
		Naža garums. Maks. griešanas platums
		Garantētais skaņas jaudas līmenis
		Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
		Produkts atbilst piemērojamām Serbijas vadlīnijām.
		Sūknīša poga aukstai palaišanai
		Eļļas līmeņa kontrole
		STOP - motora bremzes svira

Satura rādītājs: Lappuse:

1. levads....239
2. lerīces apraksts 239
3. Piegādes komplekts 239
4. Noteikumiem atbilstoša lietošana....240
5. Drošības norādījumi 240
6. Tehniskie raksturlielumi 243
7. Pirms lietošanas sākšanas....243
8. Apkalpošana 244
9. Apkope un tīrīšana....246
10. Glabāšana 249
11. Utilizēšana un atkārtota izmantošana 249
12. Traucējumu novēršana 250
13. Atbilstības deklarācija.... 391

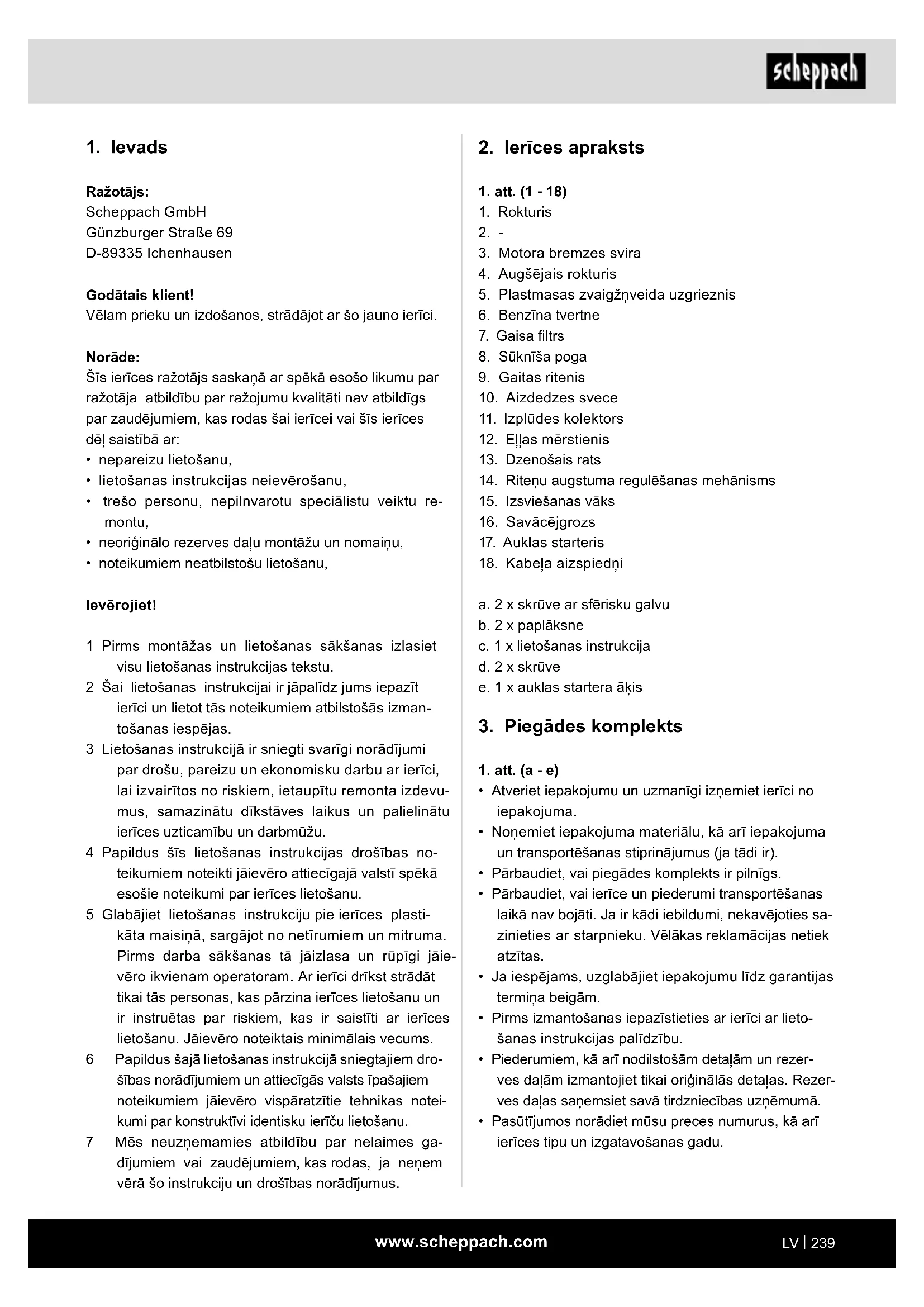

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
  • noteikumiem neatbilstošu lietošanu,

levērojiet!

1 Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.
2 Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt ierīci un lietot tās noteikumiem atbilstošās izman-tošanas iespējas.
3 Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.
4 Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.
5 Glabājiet lietošanas instrukciju pie ierīces plastikāta maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimālais vecums.
6 Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par konstruktīvi identisku ierīču lietošanu.
7 Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. att. (1 - 18)

1. Rokturis
3. Motora bremzes svira
4. Augšējais rokturis
5. Plastmasas zvaigžnveida uzgrieznis
6. Benzīna tvertne
7. Gaisa filtrs
8. Sūknīša poga
9. Gaitas ritenis
10. Aizdedzes svece
11. Izplüdes kolektors
12. Ellas mērstienis
13. Dzenošais rats
14. Riteņu augstuma regulēšanas mehānisms
15. Izsviešanas vāks
16. Savācējgrozs
17. Auklas starteris
18. Kabela aizspiedni

a. 2 x skrūve ar sfērisku galvu
b. 2 x paplāksne
c. 1 x lietošanas instrukcija
d. 2 x skrūve
e. 1 x auklas startera ākis

3. Piegādes komplekts

1. att. (a - e)

- Atveriet iepakojumu un uzmanîgi iznemiet ierîci no iepakojuma.

- Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

- Pārbaudiet, vai piegādes komplekts ir pilnīgs.

- Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.

- Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

- Pirms izmantošanas iepazīstieties ar ierīci ar lietošanas instrukcijas palīdzību.

- Piederumiem, kā arī nodilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā.

- Pasūtijumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠️ levērībai!

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisinīiem, plēvēm un sīkām detaļām!

⚠ BİSTAMI

Pastāv norīšanas un nosmakšanas risks!

4. Noteikumiem atbilstoša lietošana

lerīce atbilst spēkā esošajai EK Mašīnu direktīvai.

Pirms darba sākuma visiem aizsargmehānismiem un drošības mehānismiem jābūt uzstādītiem uz ierīces.

• Operators darba zonā ir atbildīgs trešo personu priekšā.
• lerīce ir izstrādāta vienas personas vadībai.
• levērojiet visus drošības norādījumus un bīstamības norādes uz ierīces.
• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.
• Lietojiet ierīci tikai tehniski nevainojamā stāvoklī, kā arī atbilstoši noteikumiem, apzinoties drošības aspektus un iespējamos riskus, ievērojot lietošanas instrukciju!
• Nekavējoties novērsiet (lieciet novērst) īpaši traucē-jumus, kas var kaitēt drošībai!
• Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos datos minētie izmēri.
• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.
• lerīci drīkst lietot, apkopt vai labot tikai personas, kuras to pārzina, un ir instruētas par riskiem. Patvalīga izmaiņu veikšana ierīcē izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.
• lerīci drīkst lietot tikai ar ražotāja originālajiem pie- derumiem un originālajiem instrumentiem.
• Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uznemas vienīgi pats lietotājs.
• lerīci nedrīkst izmantot komerciāliem, amatnieciskiem vai rūpnieciskiem mērkiem.
• Ja neesat pārliecināts par to, vai kāds darba apstāk-lis ir drošs vai nedrošs, nestrādājiet ar ierīci.
• Benzīna zāliena plaujmašīna ir piemērota privātai lietošanai mājas dārzā un vaļasprieka dārzā. Par privātā mājas dārza un vaļasprieka dārza zāliena plaujmašīnu uzskata tādu, kura lietošana gada

griezumā nepārsniedz 50 stundas, un to pārsvarā izmanto zāles vai zāliena virsmu kopšanai, nevis publiskajos dārzos, parkos, sporta objektos, kā arī lauksaimniecībā un mežsaimniecībā.

levēribai! Lietotāja fiziskās bīstamības dēl zāliena plaujmašīnu nedrīkst izmantot šādiem darbiem: krū-māju, dzīvžogu un krūmu trimmerēšanai, vijīgu augu vai zālienu uz jumta apstādījumiem vai balkona kastēs griešanai un smalcināšanai, un celinų tīrīšanai (nosūkšanai) un kā smalcinātāju koku un dzīvžogu daļu sasmalcināšanai. Turklāt zāliena plaujmašīnu nedrīkst izmantot kā motokultivatoru un zemes nelīdzenumu, piem., kurmja pauguru nolīdzināšanai.

- Drošības apsvērumu dēl zāliena plaujmašīnu nedrīkst izmantot kā jebkāda veida citu darba instrumentu un instrumentu komplektu piedziņas agregātu.

⚠ BRĪDINĀJUMS

Pirms ierīces lietošanas sākšanas jūsu pašu drošībai rūpīgi izlasiet šo rokasgrāmatu un vispārējos drošības norādījumus. Nododot ierīci trešām personām, kopā ar to vienmēr nododiet arī šo lietošanas instrukciju.

5. Drošības norādījumi

Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi: △

Turklāt lietošanas instrukcijā ir citas svarīgas vietas tekstā, kas ir markētas ar vārdu “IEVĒRĪBAI!”.

⚠ BİSTAMI

Ja neievēro šo norādi, pastāv maksimālas briesmas dzīvībai vai dzīvībai bīstamu savainojumu risks.

⚠ BRĪDINĀJUMS

Ja neievēro šo norādi, pastāv briesmas dzīvībai vai smagu savainojumu risks.

⚠ UZMANĪBU

Ja neievēro šo norādi, pastāv vieglas vai vidēji smagas savainošanās risks.

⚠ NORÃDE

Ja neievēro šo norādi, pastāv ierīces vai citu materiālo vērtību bojājuma risks.

⚠️ levērībai!

Lietojot ierīces, jāievēro daži drošības pasākumu, lai novērstu savainojumus un bojājumus. Tādēl rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Uzglabājiet to drošā vietā, lai informācija būtu pieejama jebkurā laikā. Ja jums ierīci vajadzētu nodot citai personali, dodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

Kurš nedrīkst lietot ierīci:

• Bērni un citas personas, kuras nepārzina lietošanas instrukciju (vietējie noteikumi var noteikt lietotāja minimālo vecumu)
• Personas, kuras atrodas alkohola, narkotisko vielu, medikamentu iespaidā, ir nogurušas vai slimas

Drošības norādījumi ar rokām vadāmajai zāliena plaujmašīnai

Norādījumi

• Rūpīgi izlasiet lietošanas instrukciju. Iepazīstieties ar iestatījumiem un ierīces pareizo lietošanu.
• Nekad neatlaujiet lietot zāliena plaujmašīnu bērniem vai citām personām, kuras nepārzina lietošanas instrukciju. Vietējie noteikumi var noteikt lietotāja minimālo vecumu.
• Nekad neplaujiet, kamēr tuvumā atrodas personas, it īpaši bērni, vai dzīvnieki. Atcerieties, ka operators vai lietotājs ir atbildīgs par nelaimes gadījumiem, kas attiecas uz citām personām vai to īpašumu.
• Ja jums ierīci vajadzētu nodot citai personali, dodiet līdzi arī šo lietošanas instrukciju.
• Plaušanas laikā vienmēr jāvalkā stingri apavi un garas bikses. Nepļaujiet ar basām kājām vai vieglās sandalēs.
• Pârbaudiet teritoriju, kurā izmanto ierīci, un novāciet visus priekšmetus, piem., akmeņus, rotaļlietas, kokus un stieples utt., kurus var satvert un aizmest.

⚠ BRĪDINĀJUMS

Benzīns ir augstā mērā uzliesmojošs:

• Uzglabājiet benzīnu tikai tam paredzētajās tvertnēs
• Degvielu uzpildiet tikai ārpus telpām un nesmēkējiet iepildīšanas procesa laikā
• Benzīns jāiepilda pirms motora iedarbināšanas. Kamēr motors darbojas vai kamēr plaujmašīna ir karsta, nedrīkst atvērt tvertnes vāku un papildināt benzīnu.
• Ja benzīns ir pārlējies pāri, nedrīkst veikt motora iedarbināšanas mēģinājumu.

Tā vietā ierīce jānovāc no virsmas, kura ir piesār- ṇota ar benzīnu. Nedrīkst pieļaut jebkādu aizdedzes iedarbināšanas mēģinājumu, līdz benzīna tvaiki ir izgarojuši.

• Drošības apsvērumu dēl benzīna tvertne un citi tvertnes vāki bojājuma gadījumā jānomaina.
• Nekad neuzglabājiet benzīnu dzirksteļu avota tuvu-mā. Vienmēr izmantojiet pārbaudītu kannu. Sargiet bērnus no benzīna.
  • Nomainiet bojātos skaņas slāpētājus
• Pirms lietošanas, veicot vizuālo apskati, jāpārbau-da, vai griezējinstrumenti, stiprinājuma tapas un viss griešanas mezgls nav nolietoti vai bojāti. Lai nepie-lautu nelīdzsvarotību, nolietotos vai bojātos griezē-jinstrumentus un stiprinājuma tapas drīkst nomainīt tikai komplektu veidā.
• lerīcēm ar vairākiem nažiem uzmaniet, ka, griežot vienu nazi, var sākt griezties citi naži.

Lietošana

• Nelaujiet iekšdedzes dzinējam darboties slēgtās tel-pās, kurās var uzkrāties bīstamais oglekļa oksīds.
• Plaujiet tikai dienas gaismā vai labā mākslīgajā ap-gaismojumā. Ja iespējams, nedrīkst pieļaut ierīces lietošanu slapjā zālē.
• Zāliena plaujmašīnas lietošana negaisa laikā ir aizliegta – zibens spēriena risks!
• Vienmēr ievērojiet labu pozīciju nogāzēs.
  • Vadiet ierīci tikai solu gaitas ātrumā
• lerīcēm uz riteniem ir spēkā nosacījumi: Plaujiet škērsām pret nogāzi, nekad augšup vai lejup.
• Esiet īpaši piesardzīgs, ja maināt kustības virzienu nogāzē.
• Nepłaujiet pārmērīgi stāvās nogāzēs. Esiet īpaši piesardzīgs, ja jūs maināt zāliena plaujmašīnas virzienu vai to pievelkat klāt.
• Apturiet nogriešanas nazi, ja zāliena plaujmašīna jāsagāž, transportējot pa citām virsmās, kas nav zāle, un ja zāliena plaujmašīnu pārvieto no plaujamās virsmas un līdz tai.
• Nekad nelietojiet zāliena plaujmašīnu ar bojātiem aizsargmehānismiem vai aizsargrežgiem, vai bez uzstādītajiem aizsargmehānismiem, piem., atsites plāksnēm un / vai zāles savākšanas mehānismiem.
• Nemainiet motora regulēšanas iestatījumus vai neforsējiet apgriezienu skaitu.
• Pirms iedarbināt motoru, atbrīvojiet motora bremzi.

• Uzmanīgi iedarbiniet motoru atbilstoši ražotāja norādēm. levērojiet pēdu pietiekamo atstatumu līdz nogriešanas nazim.

• ledarbinot vai palaižot motoru, zāliena plaujmašīnu nedrīkst sagāzt, izņemot gadījumus, kad zāliena plaujmašīna jāpaceļ šī procesa laikā. Šajā gadījumā sagāziet to tikai tik tālu, cik tas ir tiešām nepieciešams, un paceliet tikai pretējo no lietotāja pusi.

• Neiedarbiniet motoru, ja stāvat priekšā izsviešanas kanālam.
• Nekad nelieciet delnas vai pēdas pie rotējošām daļām vai zem tām. Vienmēr turieties atstatu no izsviešanas atveres.
• Nekad nepaceliet vai nepārnēsājiet zāliena plaujmašīnu ar darbojošos motoru.

• Izslēdziet motoru un izvelciet aizdedzes sveces uz-gali. Pārliecinieties, vai visas kustīgās daļas ir ap-stājušās:

• pirms jūs atbrīvojat nosprostojumus vai likvidējat aizsprostojumus izsviešanas kanālā.

• pirms jūs pārbaudāt, notīrāt vai veicat darbus zāliena plaujmašīnai.
• ja bijusi sadursme ar sveškerneni. Meklējiet bojājumus zāliena plaujmašīnai un veiciet nepieciešanos labošanas darbus, pirms atkārtoti to iedarbināt un strādājat ar zāliena plaujmašīnu. Ja zāliena plaujmašīna sāk neparasti stipri vibrēt, ir nepieciešama tūlīteja pārbaude.

• ja jūs attālināties no zāliena plaujmašīnas

• pirms jūs papildināt degvielu.

• lerīces darbināšana pārmērīgā ātrumā var palielināt nelaimes gadījumu risku.

• Esiet uzmanīgs, veicot ierīces regulēšanas darbus, un nepieļaujiet pirkstu iespiešanu starp kustīgo griezējinstrumentu un nekustīqajām ierīces dalām
• Esiet īpaši uzmanīgs, plaujot uz pakļāvīgām augsnēm, pie tuvumā esošām izgāztuvēm, grāvjiem un dīkiem.
• levērojiet, ka nepienācīga apkope, neatbilstīgu rezerves daļu izmantošana, vai drošības mehānismu noņemšana vai modificēšana var radīt bojājumus ierīcei un smagus savainojums ar to strādājošai personal.
• Izmantojiet tikai ražotāja ieteiktos griezējinstrumentus un piederumus. Citu darbinstrumentu un piederumu lietošana var izraisīt lietotājam savainošanās risku. Vienmēr uzturiet zāliena plaujmašīnu labā darba stāvoklī.
• Regulāri pārbaudiet ierīci un pirms katras lietošanas reizes pārliecinieties, vai visi iedarbināšanas fiksatori un taustinslēdži pienācīqi darbojas.

• levērojiet, ka zāliena plaujmašīnas drošības sistēmas vai rādītājus nedrīkst manipulēt vai deaktivizēt.

• levērojiet, ka lietotājam nevajadzētu ne izmainīt, ne arī manipulēt jebkādus noslēgtos iestatījumus sais-tībā ar motora apgriezienu skaita regulēšanu.

• Lietotājam jābūt pietiekami sagatavotam ierīces izmantošanā, iestatīšanā un vadībā (ieskaitot aizliegtās darbības).
• Ir jāizdara pietiekami pārtraukumi, lai samazinātu trokšnu un vibrāciju slodzi.

Atlikušie riski un aizsardzības pasākumi

Nevērīga izturēšanās pret ergonomiskiem principiem

Individuālo aizsardzības līdzekļu (PSA) nolaidīga lietošana

Aizsargaprīkojuma nevērīga lietošana vai atteikšanās no tā var radīt smagus savainojumus.

– Valkājiet norādīto aizsargaprīkojumu.

Cilvēku rīcība, nepareiza rīcība

– Vienmēr jebkuru darbu laikā esiet pilnīgi koncentrējies.

Trokšna radita bīstamība

Dzirdes bojājumi

llgāks neaizsargāts darbs ar ierīci var radīt dzirdes bojājumus.

- Noteikti lietojiet ausu aizsargus.

Rīcība avārijas gadījumā

Ja ir iespējami noticis nelaimes gadījums, ierosiniet at-bilstoši nepieciešamos pirmās palīdzības pasākumus un iespējami ātri izsauciet kvalificētu medicīnisko palīdzību

Ilgāka darba gadījumā vibrāciju dēl operatora rokās var rasties asinsrites traucējumi (vibrācijas izraisītais vazospastiskais sindroms). Vibrācijas izraisītais vazospastiskais sindroms ir asinsvadu slimība, kad roku un kāju pirkstu mazie asinsvadi krampjaini saraujas. Skartās zonas vairs netiek apgādātas ar asinīm, un tā-dējādi izskatās ārkārtīgi bālas.

Bieža vibrējošo ierīču lietošana personām, kurām ir traucēta asinsrite (piem., smēkētājiem, diabētikiem), var izraisīt nervu bojājumus.

Ja pamanāt neparastus kaitējumus, nekavējoties pa-beidziet darbu un vērsieties pie ārsta. levērojiet šādas norādes, lai mazinātu riskus:

- Aukstā laikā turiet kermani un īpaši rokas siltumā.

• Regulāri izdariet pārtraukumus un turklāt kustiniet rokas, lai veicinātu asinsriti.
• Gādājiet par ierīces iespējami mazu vibrāciju, regulāri veicot apkopi un izmantojot ierīces nekustīgās daļas.

6. Tehniskie raksturlielumi

Motora tips	4 taktu motors / ar gaisa dzesināšanu
Darba tilpums 131 cm	^3
Darba apgriezienu skaits	2800 apgr./min
Degviela	Standarta benzīns / neetilēts maks. 10 % bioetanola
Tvertnes tilpums / benzīns	1,0 l
Motorella SAE 30/10W30/10W40
Degvielas tvertnes tilpums / ella	0,4 l
Zāgēšanas augstuma regulēšanas mehānisms	30 - 66 mm / 3 pozīcijas
Savācējgroza tilpums	35 l
lezāgējuma platums 39 cm
Svars 16,9 kg
Jauda 2,2 kW
CO _2 emisija	1033 g/kWh

Paturētas tiesības veikt tehniskas izmainas!

Skañas intensitātes līmenis izmērīts saskaṇā ar attiecīgajiem standartiem:

Skaņas spiediens L_pA =	82,3 dB
Mērījuma klūda K_PA =	3 dB
Skaņas jauda L_WA =	94 dB
Mērījuma klūda K_WA =	1,79 dB

Valkājiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācija A _hv (kreisā puse / labā puse) = 7,218 m/s ^2

Mērījuma klūda K _PA = 2,9 m/s ^2

7. Pirms lietošanas sākšanas

Komponentu salikšana.

Piegādes laikā dažas daļas ir demontētas. Salikšana ir vienkārša, ja ievēro turpmākās norādes.

Norādījums!

Salikšanai un apkopes darbiem jums ir nepieciešami šādi papildu instrumenti, kas nav iekļauti piegādes komplektā:

• lēzena ellas savācējvanna (ellas maiṇai)
• mērtrauks 1 litrs (izturīgs pret ellu / benzīnu)
• Benzīna kanna (ar 5 litriem pietiek apm. 6 darba stundām)
• piltuve (piemērota degvielas tvertnes benzīna iepildes īscaurulei)
• sadzīves slaucīšanas drānas (eļļas / benzīna palieku noslaucīšanai; utilizācija degvielas uzpildes stacijā)
• benzīna nosūkšanas sūknis (plastmasas konstrukcija, var iegādāties būvmateriālu veikalos)
• ellas kanniņa ar rokas pumpi (var iegādāties būvmaterialu veikalos)
  • Aizdedzes sveces atslēga
  • 0,4 l motorella SAE 30/10W30

⚠️ IEVĒRĪBAI!

Pirms lietošanas sākšanas obligāti pilnībā samontējiet ražojumu!

Montāža

1. Izņemiet zāliena plaujmašīnu un montāžas daļas no iepakojuma un pārbaudiet, vai ir pieejamas vi- sas daļas.
2. levietojiet apakšējo rokturi (4a) zāliena plaujmašīnas urbumā un nofiksējiet to, izmantojiet 2 skrūves (d).
3. Augšējo rokturi (4) pieskrūvējiet pie apakšējā roktura (4a) abās pusēs, izmantojot pa vienai skrūvei ar sfērisku galvu (a), 1 paplāksni (b), 1 plastmasas zvaigžnveida uzgriezni (5) (4.-5. att.).
4. lekabiniet auklas startera (17) rokturi tam paredzē-tāja ākī, kā parādīts 6. att.
5. Nofiksējiet trošu vilkmes pie roktura, izmantojot pievienotos kabeļu aizspiedņus (18) (7. att.).
6. Atvāziet savācējgrozu (16) un nofiksējiet plastmasas aizturus pie rāmja. (8. att.)
7. Plaušana ar savācējgrozu: Ar vienu roku paceliet izsviešanas vāku (15) un ie- kabiniet savācējgrozu (16), kā parādīts 9. att.

Griešanas augstuma regulēšana

△ levēribai! Griešanas augstuma noregulēšanu drīkst veikt tikai ar izslēgtu motoru un noņemtu aizdedzes sveces uzgali.

• Pirms jūs sākat plaut, pārbaudiet, vai griezejinstrumenti nav neasi un nav bojāti to stiprināšanas līdzekli.
• Ja nepieciešams, nomainiet visa komplekta neasos un / vai bojatos griezējinstrumentus, lai neveidotu nelīdzsvarotību. Šīs pārbaudes laikā izslēdziet motoru un nonemiet aizdedzes sveces uzgali.
• leskrūvējiet abus priekšējos riteņus un abus aizmugurējos riteņus vītnē ar vajadzīgo plaušanas augstumu (30-48-66 mm) (L = kreisā vītne, R = labā vītne)
• ! Uzmaniet, lai četri riteņi būtu nostiprināti vienādā plaušanas augstumā. 13. att.

8. Apkalpošana

⚠️ levērībai!

Motoru piegādā bez ellas. Tādēl pirms lietošanas sākšanas noteikti iepildiet ellu. Šim nolūkam izmantojiet standarta universālo ellu (SAE 30/10W30). Pirms katras plaušanas reizes motorā jāpārbauda ellas līmenis.

Tāpat jāiepilda benzīns, jo arī tas nav iekļauts piegādes stāvoklī.

• Lai nepieļautu zāliena pļaujmašīnas nejaušu iedarbināšanu, tā ir aprīkota ar motora bremzes sviru (1. att., 3. poz.), kura jānospiež, pirms iedarbināt zāliena pļaujmašīnu. Atlaižot motora bremzes sviru, tai jāatgriežas sākuma pozīcijā, un motors automātiski izslēdzas.
• Pievelciet motora bremzes sviru (3) un spēcīgi pavelciet aiz auklas startera (17). (14. att.) IEVĒRĪBAI! Nogriešanas nazis rotē arī ar atlaistu motora bremzes sviru, tiklīdz pavelk aiz auklas startera. Uzmaniet, lai neviena kermana daļa / sveši priekšmeti neatrastos nogriešanas naža bīstamajā zonā.
• Pirms jūs sākat plaut zālienu, jums vajadzētu vairā-kas reizes veikt šo procesu, lai pārliecinātos, vai viss pareizi darbojas.

⚠ BRĪDINĀJUMS

Katrrreiz, kad zāliena plaujmašīnai jāveic jebkādi regulēšanas un / vai labošanas darbi, pagaidiet, līdz nazis vairs negriežas.

Pirms katra regulēšanas, apkopes un labošanas darba izslēdziet motoru un atvienojiet aizdedzes sveces uzgali.

Piedziņas lietošana:

• Motora bremzes svira (3): Izmantojiet sviru, lai izslēgtu motoru. Ja jūs atlaižat sviru, motors un nogriešanas nazis automātiski apstājas.
• Pirms faktiskās plaušanas jums vajadzētu vairāk-kārt pārbaudīt motora bremzes sviru. Pārliecinieties, vai velkamajai auklai ir brīva gaita.

Brīdinājuma norāde: Nogriešanas nazis rotē, kad iedarbina motoru.

Svarīgi! Pirms motora iedarbināšanas vairākas reizes pārvietojiet motora bremzes sviru, lai pārbaudītu, vai velkamā aukla arī labi darbojas.

levērojiet! Motors ir izstrādāts zāles griešanas ātrumam un zāles izsviešanai savācējgrozā, un ilgstošam motora darbmūžam

• Pārbaudiet ellas līmeni.
- Atveriet degvielas tvertnes vāku un uzpildiet benzīna tvertni (6) līdz degvielas tvertnes īscaurules apakšē-jam punktam ar apm. 1,0 litriem benzīna. Izmantojiet uzpildei piltuvi un mērtvertni. Nepārpildiet degvielas tvertni. Izmantojiet svaigu, tīru neetilēto degvielu.
Nekādā ziņā nesajauciet eļļu ar benzīnu. legādājieties degvielu, kuru jūs varat izlietot 30 dienu laikā, lai šādi garantētu degvielas svaigumu.
levērojiet! Izmantojiet neetilētu normālo benzīnu ar maks. 10% biologiskā etanola daļu.

⚠ BRĪDINĀJUMS

Vienmēr izmantojiet tikai vienu drošības benzīna kan- nu. Nesmēkējiet benzīna iepildīšanas laikā. Novāciet jebkādas ellas vai benzīna paliekas. Izslēdziet motoru pirms benzīna iepildīšanas un ľaujiet motoram dažas minūtes atdzist.

Motora iedarbināšana (14. att.)

• Pärliecinieties, vai aizdedzes vads ir pievienots pie aizdedzes sveces.
• Nostājieties aiz motora plaujmašīnas. Viena roka spiež motora bremzes sviru (3) līdz rokturim, otrai rokai jābūt uz auklas startera.
• ledarbiniet motoru ar auklas starteri (17). Šim nolū-kam izvelciet rokturi par apm. 10-15 cm (līdz ir jū-tama pretestība), pēc tam ar vienu rāvienu spēcīgi pavelciet. Ja motors neiedarbinās, vēlreiz pavelciet aiz roktura
• Sakarā ar aizsargslāni uz motora var rasties neliela dūmošana, ja jūs pirmoreiz izmantojat ierīci. Tas ir normāls process.

levērojiet! Vieglāka iedarbināšana zemākā temperatūrā, nospiežot sūknīša pogu (15. att., 8. poz.). Lietojiet tikai aukstas ierīces gadījumā!

⚠️ levērībai!

• Neļaujiet auklas starterim strauji atvirzīties atpakal.
• levērībai! Aukstos laika apstāklos var būt nepieciešams vairākkārt atkārtot palaišanas procesu.

Motora izslēgšana:

• Lai izslēgtu motoru, atlaidiet motora bremzes sviru (3) un pagaidiet līdz nazis apstājas.
• Nonemiet aizdedzes sveces uzgali no aizdedzes sveces (10), lai nepieļautu motora nejaušu iedarbi-nāšanu.
• Pirms atkārtotas iedarbināšanas pārbaudiet motora bremzes trošu vilkmi. Pārbaudiet, vai trošu vilkme ir pareizi uzstādīta. Salocīta vai bojāta izslēgšanas trosīte jānomaina.

Pirms plaušanas

Svarīgas norādes!

• Pareizi sagērbieties. Uzvelciet stingrus apavus, nevis sandales vai sporta apavus.
• Pārbaudiet nogriešanas nazi. Nazis, kas ir salocīts vai citādi bojāts, jānomaina pret originālu nazi.
• Uzpildiet benzīna tvertni ārpus telpām. Lietojiet iepildes piltuvi un mērtvertni. Noslaukiet pārlijušos benzīnu.
• Izlasiet un ievērojiet lietošanas instrukciju un norādes attiecībā uz motoru un papildierīcēm. Uzglabājiet instrukciju ari citiem ierīces lietotājiem pieejamā vietā.
• Izplūdes gāzes ir bīstamas. ledarbiniet motoru tikai ārpus telpām.
• Pārliecinieties, vai ir pieejami visi drošības mehānismi un vai tie arī labi darbojas.
• lerīci vajadzētu vadīt tikai vienai personali, kura tam arī ir piemērota.
• Slapjas zāles plaušana var būt bīstama. Plaujiet pēc iespējas sausu zāli.
• Norādiet citām personām vai bērniem uzturēties zi-nāmā attālumā no plaujmašīnas.
• Nekad neplaujiet sliktos redzamības apstāklos.
• Pirms plaušanas paceliet no zemes apkārtējus, brīvi izvietotus priekšmetus.

Norādes par pareizu plaušanu

△ levērībai! Nekad neatveriet izsviešanas vāku, kad iztukšo savākšanas ierīci, un motors vēl darbojas. Rotējošais nazis var radīt savainojumus. Vienmēr rūpīgi nostipriniet izsviešanas vāku un zāles savācējgrozu. Noņemšanas laikā iepriekš izslēdziet motoru.

Vienmēr jāievēro drošības distance starp naža korpusu un lietotāju, ko nodrošina vadības rokturi. Īpaša piesardzība jāievēro plaušanas un kustības virziena mainīšanas laikā slīpumos un nogāzēs. levērojiet drošu pozīciju, valkājiet apavus ar neslīdošām, raupjām pazolēm un garas bikses. Vienmēr plaujiet šķersām pret nogāzi.

Nogāzes, kuru slīpums pārsniedz 15 grādus, drošības apsvērumu dēļ nedrīkst plaut ar zāliena plaujmašīnu. Esiet īpaši piesardzīgs, virzoties atmuguriski un velkot zāliena plaujmašīnu. Paklupšanas risks!

Plaušana

Plaujiet tikai ar asiem, nevainojamiem nažiem, lai zāles stiebri nenospurst un zāliens neklūst dzeltens.

Lai panāktu rūpīgu plaušanas veidu, vadiet zāliena plaujmašīnu iespējami taisnās joslās. Turklāt šīm joslām vienmēr vajadzētu pārklāties par dažiem centimetriem, lai nepaliktu nekādas svītras.

Uzturiet tīru plaujmašīnas korpusa apakšpusi un noteikti noņemiet zāles nogulsnējumus. Nogulsnējumi apgrūtina palaišanas procesu, negatīvi ietekmē plaušanas kvalitāti un zāles izsviešanu. Nogāzēs plaušanas josla jānobrauc šķērsām pret nogāzi. Zāliena plaujmašīnas noslīdēšanu ir iespējams novērst ar slīpo pozīciju uz augšu. Izvēlieties griešanas augstumu atkarībā no faktiskā zāliena garuma. Izpildiet vairākus caurgājienus, tā ka vienā reizē nopłauj maksimāli 4 cm zāliena.

Pirms veic jebkādas naža pārbaudes, izslēdziet motoru. Atcerieties, ka nazis vēl dažas sekundes turpina griezties pēc motora izslēgšanas. Nekad nemēginiet apturēt nazi.

Regulāri pārbaudiet, vai nazis ir pareizi nostiprināts, ir labā stāvoklī un labi uzasināts. Ja tas tā nav, tad uzasiniet vai nomainiet to. Ja kustībā esošais nazis saduras ar kādu priekšmetu, izslēdziet zāliena plaujmašīnu un pagaidiet, līdz nazis pilnīgi apstājas. Pēc tam pārbaudiet naža un naža turētāja stāvokli.

Ja tas ir bojāts, tas jānomaina.

Norādes par plaušanu:

- Uzmanieties no cietiem priekšmetiem. Zāliena plau-jmašīna varētu tikt bojāta, vai varētu rasties savai-nojumi.

• Karsts motors, izplūdes kolektors vai piedziņa var izraisīt apdegumus. Tātad nepieskarieties.
• Nogāzēs vai stāvā teritorijā plaujiet uzmanīgi.
• Plaujiet tikai pietiekamos gaismas apstāklos.
• Pārbaudiet plaujmašīnu, nazi un citas daļas, ja esat sadūries ar svešķernenī, vai ja ierīce vibrē spēcīgāk nekā parasti.
• Neveiciet nekādas iestatījumu izmaiņas vai labošanas darbus, iepriekš neizslēdzot motoru. Atvienojiet aizdedzes vada kontaktspraudni.
• Uz cela vai cela tuvumā uzmanieties no celu satiksmes. Nevērsiet zāles izsviešanu uz cela pusi.
• Nepieļaujiet tādas vietas, kurās riteniem vairs nav sakeres, vai plaušana nav droša. Pirms virzīšanās atmuguriski pārliecinieties, vai aiz jums nav mazi bērni.
• Biezā, augstā zālē noregulējiet maksimālo griešanas pakāpi un plaujiet lēnāk. Pirms zāles vai citu aizsprostojumu izņemšanas izslēdziet motoru un atvienojiet aizdedzes vadu.
• Nekad nenonemiet dalas, kas paredzētas drošībai.
• Nekad neiepildiet benzīnu, ja motors ir karsts vai darbojas

Zāles savācējgroza iztukšošana

Savācējgrozam (16) ir uzpildes līmeņa indikators (16. att.). Tas tiek atvērts ar plaujmašīnas darbības ğe- nerēto gaisa plūsmu. Ja plaušanas laikā vāks (16. att.) aizkrīt ciet, tad savācējgrozs (16) ir pilns, un to vajadzē- tu iztukšot. Lai nodrošinātu uzpildes līmeņa indikatora nevainojamu darbību, zem vāka esošajiem caurumiem vienmēr vajadzētu būt tīriem un caurlaidīgiem.

Tiklīdz plaušanas laikā paliek guļus zāles paliekas, vai aizvars vairs neatveras, jāiztukšo savācējgrozs.

⚠ BRĪDINĀJUMS

Pirms savācējgroza noņemšanas izslēdziet motoru un pagaidiet, līdz nazis pilnīgi apstājas.

Lai noņemtu savācējgrozu (16), ar vienu roku paceliet izsviešanas vāku (15), ar otru roku aiz rokturi pārnēsāšanai izņemiet savācējgrozu (16) (16. att.). Atbilstoši drošības noteikumiem izsviešanas vāks (15) savācēj-groza atkabināšanas laikā aizkrīt ciet un noslēdz aiz-mugurējo izsviešanas atveri.

Ja turklāt atverē aizkeras zāles paliekas, tad motora vieglākai iedarbināšanai ir lietderīgi pavilkt zāliena plaujmašīnu atpakal par apt. 1 m. Nopļautā materiāla paliekas plaujmašīnas korpusā un uz darba instrumenta nenoņemiet ar roku vai ar kājām, bet gan ar piemē-rotiem palīglīdzekliem, piem., suku vai rokas slotinu. Lai garantētu labu savākšanu, tad pēc lietošanas jāno-tīra savācējgrozs (16) un īpaši gaisa režgis.

lekabiniet savācējgrozu (16) tikai ar izslēgtu motoru un apstādinātu griezējinstrumentu.

Ar vienu roku paceliet izsviešanas vāku (15), ar otru roku turiet aiz roktura savācējgrozu (16) un iekabiniet no augšas. (9. att.)

Pēc plaušanas

• Vienmēr vispirms ľaujiet motoram atdzist, pirms zāliena plaujmašīnu novieto slēgtā telpā. Pirms novietošanas glabāšanā noņemiet zāli, lapas, ziedi un ellu. Nenovietojiet nekādus citus priekšmetus uz plaujmašīnas.
• Pirms atkārtotas lietošanas pārbaudiet visas skrūves un uzgriežnus. Valīqās skrūves stingri jāpievelk.
• Pirms atkārtotās lietošanas iztukšojiet zāles savācējgrozu (16).
• Atvienojiet aizdedzes sveces uzgali, lai novērstu ne-atlautu lietošanu.
• levērojiet, lai plaujmašinu nenovietotu blakus bīstamības avotam. Gāzes izplūde var izraisīt sprādzienus.
• Labošanas darbos drīkst izmantot tikai originālās daļas vai tādas, kuras ir atlāvis ražotājs (skatiet adresi garantijas sertifikātā).
• Plaujmašinas ilgākas nelietošanas laikā iztukšojiet benzīna tvertni ar benzīna nosūkšanas sūkni.
• Veiciet ierīces ellošanu un apkopi.

9. Apkope un tīrīšana

• Regulāra, rūpīga tehniskā uzturēšana ir nepieciešama, lai nemainīgi garantētu ierīces drošības līmeni un jaudu.
• Nodrošiniet to, lai visi uzgriežni, tapas un skrūves būtu stingri pievilktas un ierīce atrastos drošā darba stāvoklī.
• Regulāri pārbaudiet zāles savākšanas mehānismu, vai nay nodiluma un darbderīquma zuduma.

Regulāri notīriet zāles savācējgrozu ar ūdeni, un lauijet tam labi nožūt.

• Drošības apsvērumu dēļ nomainiet nolietotas vai bojātas dalas.
• Ilgākas glabāšanas vai apkopes gadījumā iztukšojiet degvielas tvertni. To vajadzētu veikt ārpus telpām ar benzīna nosūkšanas sūkni (var iegādāties būvmateriālu veikalos).

⚠ BRĪDINĀJUMS

Nekad nestrādājiet pie aizdedzes sistēmas strāvu vadošajām daļām vai nepieskarieties tām motora

darbības laikā. Pirms visiem apkopes un kopšanas darbiem nonemiet aizdedzes sveces uzgali no aizdedzes sveces. Nekad neveiciet nekādus darbus darbībā esošai ierīcei. Darbus, kas nav aprakstīti šajā lietošanas instrukcijā, vajadzētu veikt tikai pilnvarotā specializētajā darbnīcā. levērojiet kustīgos nažu mezglus.

Tīrīšana

Plaujmašinu vajadzētu pamatīgi notīrīt pēc katras lietošanas. Īpaši apakšpusi un naža stiprinājumu.

⚠️ levērībai!

Drošības apsvērumu dēl pirms tīrīšanas noņemiet aiz-dedzes sveces vadu.

Vislabāk sagāziet plaujmašīnu uz aizmuguri. Aizdedzes svecei jābūt vērstai uz augšu, jo tādējādi novērsīsit motorellas noklūšanu vai izplūšanu no gaisa ieplūdes kanāla.

Alternatīvi varat ierīci sagāzt uz sāniem. Bet šādā gadī-jumā noteikti jāievēro, lai gaisa filtrs atrastos augšpusē.

Norāde! Pirms zāliena plaujmašīnas sagāšanas pilnībā iztukšojiet degvielas tvertni, izmantojot benzīna izsūknēšanas sūkni.

Zāliena plaujmašīnu nedrīkst sagāzt vairāk par 90 grādiem.

Visvieglāk notīriet netīrumus un zāli uzreiz pēc plaušanas.

Piekaltušas zāles paliekas un netīrumi var negatīvi ietekmēt plaušanas režīmu. Pārbaudiet, vai zāles izsviešanas kanāls ir brīvs no zāles paliekām, un pēc vajadzības notīriet tās.

Nekad netīriet plaujmašīnu ar ūdens strūklu vai spiediena ūdens strūklas tīrīšanas aparātu. Motoram jāpa-liek sausam.

Nedrīkst izmantot koroziju izraisošus tīrīšanas līdzekļus, piem., aukstās tīrīšanas līdzekli vai skalošanas benzīnu

Riteņu asis un riteņu rumbas

- Tās vajadzētu vienreiz sezonā notīrīt un mazliet ieziest.

Nazis

Drošības apsvērumu dēļ uzticiet nazi asināt, balansēt un uzstādīt tikai pilnvarotā specializētajā darbnīcā. Lai iegūtu optimālu darba rezultātu, ir ieteicams reizi gadā uzticēt veikt naža pārbaudi.

Naža nomaiņas numurs: 7911200630

Naža nomaiņa (17. att.)

Nomainot griezējinstrumentu, drīkst izmantot tikai ori- iginālās rezerves daļas.

Naža nomaiņas laikā lietojiet cimdus, lai nepieļautu grieztus savainojumus.

Nekad neuzstādiet citu nazi.

- Pirms asmens noņemšanas iztukšojiet benzīna tvertni.

- Iznemiet skrūvi, lai nomainītu asmeni.

- levietojiet atpakal visu tā, kā parādīts 17 .att. Pienācīgi nostipriniet skrūvi. Nostiprināšanas griezes spēks ir 45 Nm. Nomainiet arī asmens skrūvi, kad nomaināt asmeni.

Bojāts nazis

Ja, neskatoties uz visu piesardzību, nazis tomēr ir nonācis saskarē ar škērsli, uzreiz izslēdziet motoru un noņemiet aizdedzes sveces uzgali.

Sagāziet plaujmašīnu uz sāniem un pārbaudiet, vai nazim nav bojājuma. Bojāti vai saliekti naži jānomaina. Nekad atkārtoti neiztaisnojiet saliekto nazi. Nekad nestrādājiet ar saliektu vai stipri nolietotu nazi, tas iz- raisa vibrācijas, un sekas var būt plaujmašīnas turp- mākie bojājumi.

⚠️ levērībai! Darbā ar bojātu nazi pastāv savainoša-nās risks.

Naža pārslīpēšana

Naža griezejmalas var pārslīpēt ar metāla vīli. Lai nepieļautu nelīdzsvarotību, slīpēšanu vajadzētu veikt tikai pilnvarotā specializētajā darbnīcā.

Ellas līmeņa pārbaude

△ levērībai! Nekad nelietojiet motoru bez ellas vai ar pārāk mazu ellas daudzumu. Tas var izraisīt nopietnus motora bojājumus. Izmantojiet tikai motorellu SAE 30/10W30.

Ellas līmeņa pārbaude (18. att.):

- Zāliena plaujmašīnu novietojiet uz līdzenas, taisnas virsmas.

- Izdarot griešanu pa kreisi, noskrūvējiet ellas mērstieni (12) un noslaukiet mērstieni. levietojiet mērstieni līdz galam atpakal iepildes īscaurulē, neaizskrūvējiet.

- Izvelciet mērstieni un nolasiet ellas līmeni horizontālā pozīcijā. Ellas līmenim vienmēr jāatrodas ellas mērstiena (12) robežās starp atzīmēm max un min.

Ellas maina

- Motorellas maiņu vajadzētu veikt reizi gadā pirms sezonas sākuma iesildītam un izslēgtam motoram.

• Izmantojiet tikai motorellu (SAE 30/10W30).
• Iztukšojiet benzīna tvertni (ar benzīna nosūkšanas sūkni)
• Novietojiet lēzenu ellas savācējvannu (min. 1 litra tilpums) zāliena plaujmašīnas priekšā.
• Izskrūvējiet ellas mērstieni un sagāziet plaujmašīnu tiktāl, līdz visa ella būs izplūdusi savācējvannā.
• Pēc tam iepildiet svaigu motorellu līdz ellas mērstie- na augšējai atzīmei (apm. 0,4 l), nepārpildiet ierīci.
• leveribai! Neieskrūvējiet ellas mērstieni ellas limena pārbaudei, bet gan ievietojiet tikai līdz vītnei.

Nolietotā ella jāutilizē atbilstoši spēkā esošajiem noteikumiem.

Gaisa filtra apkope (20. att.)

Netīri gaisa filtri niecīgās, karburatoram pievadītās gai- sa plūsmas rezultātā samazina motora jaudu. Tādēl ir nepieciešama regulāra pārbaude.

Gaisa filtru vajadzētu pārbaudīt ik pēc 25 darba stundām, un pēc vajadzības tīrīt. Loti putekļaina gaisa gadījumā gaisa filtrs jāpārbauda biežāk.

Nonemiet gaisa filtra pârsegu un iznemiet sūkla filtru. Nomainiet gaisa filtru, lai nepieļautu priekšmetu iekrišanu gaisa ieplūdē (20. att.).

levērībai! Nekad netīriet gaisa filtru ar benzīnu vai de- gošiem škīdinātājiem. Tīriet gaisa filtru tikai ar saspies- to gaisu vai, to izpurinot.

Aizdedzes sveces apkope (21. att.)

Pirmoreiz pārbaudiet aizdedzes sveci pēc 10 darba stundām, vai nav piesārnojuma, un, ja nepieciešams, notīriet to ar vara stieplu suku. Pēc tam veiciet aizdedzes sveces apkopi ik pēc 50 darba stundām.

Nonemiet aizdedzes sveces uzgali, izdarot griešanās kustību. Izņemiet aizdedzes sveci (10), izmantojot aizdedzes sveces atslēgu.

Izmantojot spraugmēru, noregulējiet atstatumu 0,75 mm (0,030"). Piestipriniet atpakaļ aizdedzes sveci (10) un uzmaniet, lai to pārāk spēcīgi nepievilktu.

Labošanas darbs

Pēc labošanas darba vai apkopes pārliecinieties, vai ir piestiprinātas un ir nevainojamā stāvoklī daļas, kas attiecas uz drošības tehniku. Savainojumiem bīstamās daļas uzglabājiet citām personām un bērniem nepieejamā vietā.

levērībai! Saskaņā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojāju-miem, kas radušies nelietpratīgu labošanas darbu vai originālo rezerves daļu neizmantošanas dēļ. Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem.

Darbības laiki

levērojiet likumdošanas prasības, kas regulē zāliena plaujmašīnu darbības laikus, kas konkrētās vietās var būt atškirīgi.

Svarīga norāde remonta gadījumā:

Veicot ierīces piegādes atgriešanu remonta veikšanai, ievērojiet, ka ierīce drošības apsvērumu dēļ tehniskās apkalpošanas stacijai jānosūta bez ellas un bez benzīna.

Rezerves dalu pasūtišana

Veicot rezerves daļu pasūtīšanu, vajadzētu norādīt šādu informāciju:

• lerīces tips
• lerices preces numurs

Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: Aizdedzes svece, gaisa filtrs, benzīna filtrs, nazis, kīlsiksnas

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu ap-kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

10. Glabāšana

• Nekad neuzglabājiet zāliena plaujmašīnu, kam degvielas tvertnē ir benzīns, ēkās, kurās benzīna tvaiki var nonākt kontaktā ar atklātu uguni vai dzirkstelēm.
• Laujiet motoram atdzist, pirms novietojat zāliena plaujmašīnu slēgtās telpās.
• Lai nepieļautu ugunsbīstamību, uzturiet motoru, izplūdes kolektoru un zonu ap degvielas tvertni brīvu no zāles, lapām vai izplūstošas ziežvielas (eļļas).

Sagatavošanas darbi zāliena plaujmašīnas novietošanai glabāšanā

Brīdinājuma norāde: Neizteciniet benzīnu slēgtās tel-pās, uguns tuvumā vai smēkēšanas laikā. Gāzes tvaiki var izraisīt sprādzienus vai degšanu.

- Pirms novietošanas glabāšanā veiciet ierīces tīrīšanu un apkopi

• Izmantojot benzīna izsūkšanas sūkni, iztukšojiet benzīna tvertni.
• ledarbiniet motoru un laujiet tam darboties tik ilgi, kamër ir izlietots atlikušais benzins.
• Pēc katras sezonas veiciet ellas mainu. Šim nolū-kam izteciniet nolietoto motorellu no silta motora un iepildiet jaunu.
  • Nonemiet aizdedzes sveci no cilindra galvas.
• Ar ellas kanninu iepildiet apm. 20 ml ellas cilindrā.
• Lēnām pavelciet startera rokturi, tā ka ella aizsargā cilindru tā jekšpusē.
• leskrūvējiet atpakal aizdedzes sveci.
• Notīriet cilindra dzesētājribas un korpusu.
• Notīriet visu ierīci, lai pasargātu emaljas krāsu.
• Uzqlabājiet ierīci labi vēdinātā vietā.

Zāliena plaujmašīnas sagatavošana transportēšanai (22. att.)

• Izmantojot benzīna izsūkšanas sūkni, iztukšojiet benzīna tvertni.
• Laujiet motoram darboties tik ilgi, līdz tiek izlietots atlikušais benzīns.
• Iztukšojiet motorellu no silta motora.
• Nonemiet aizdedzes sveces uzgali no aizdedzes sveces
• Notīriet cilindra dzesētāiribas un korpusu.
• Atkabiniet auklas starteri (17) no āka. Atbrīvojiet āt-rdarbības iespīlēšanas sviru (5) un atlociet uz leju augšējo rokturi. Turklāt ievērojiet, ka pārlikšanas laikā trošu vilkmes nedrīkst pārlocīt.
• Aptiniet vairākas gofrēta kartona kārtas starp rokturi un motoru, lai nepielautu beršanos.

11. Utilizēšana un atkārtota izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādājami. Utilizējiet iepakojumus atbilstoši apkārtējās vides prasī-bām.

Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā.

Degviela un ellas

- Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motorellas tvertne!

- Degvielu un motorelju nedrīkst izmest sadzīves atkritumos vai kanalizācijā, bet gan tie jānodod škirošanas vai utilizācijas punktā!

- Tukšās ellas un degvielas tvertnes jāutilizē atbilstoši apkārtējās vides prasībām.

12. Traucējumu novēršana

Trūkumu atklāšana

Tabulā ir redzamas iespējamās klūdas, to iespējamais iemesls un novēršanas iespējas. Ja jūs tomēr nevarat novērst problēmu, konsultējieties ar speciālistu.

⚠ UZMANĪBU!

Vispirms izslēdziet motoru un atvienojiet aizdedzes vadu, pirms veicat kontroles vai regulējumus.

⚠ UZMANĪBU!

Ja pēc regulēšanas vai labošanas darba motors ir darbojies vairākas minūtes, atcerieties, ka izplūdes kolektors un citas daļas ir karstas. Tātad nepieskarieties, lai nepieļautu apdegumus.

Svarīga norāde remonta gadījumā:

Veicot ierīces piegādes atgriešanu remonta veikšanai, ievērojiet, ka ierīce drošības apsvērumu dēl tehniskās apkal-pošanas stacijai jānosūta bez ellas un bez benzīna.

Traucējums lespējamais cēlonis Novēršana
Nemierīga darbība, stipra ierīces vibrācija	- Valīgas skrūves- Valīgs naža stiprinājums- Nelīdzsvarots nazis	- Pārbaudiet skrūves- Pārbaudiet naža stiprinājumu- Nomainiet nazi
Motors nedarbojas - Nav nospiesta motora bremzes svira- Akseleratora sviras nepareiza pozīcija- Bojāta aizdedzes svece- Tukša degvielas tvertne- Piesārņota degviela- Auksta apkārtne- Bojāts motors	- Nospiediet motora bremzes sviru- Pārbaudiet iestatījumu- Nomainiet aizdedzes sveci- lepildiet degvielu- Iztukšojiet benzīna tvertni un uzpildiet ar tīru degvielu- Nospiediet sūknīša pogu- Vērsieties pilnvarotajā klientu servisā
Motors darbojas nemierīgi - Piesārņots gaisa filtrs- Piesārņota aizdedzes svece	- Iztīriet gaisa filtru- Notīriet aizdedzes sveci
Zāliens klūst dzeltens, ne-vienmērīga plaušana	- Nazis ir neass- Pārāk mazs griešanas augstums	- Uzasiniet nazi- Noregulējiet pareizo augstumu
Zāles izsviešana nav rūpīga - Pārāk zems griešanas augstums- Nolietots nazis- Aizsprostots savācējgrozs	- Noregulējiet augstumu- Nomainiet nazi- Iztukšojiet savācējgrozu vai atbrīvo-jiet aizsprostojumu

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
