LIETOŠANAS INSTRUKCIJA MS17351 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

		Pirms lietošanas ievērojiet visus drošības norādījumus
		Pirms lietošanas sākšanas izlasiet un izprotiet visu lietošanas instrukcijas tekstu.
		Neplaujiet nogāzē augšup vai lejup.
		Pirms zāliena plaujmašīnas lietošanas novāciet apkārtējas sīkās detaļas, kuras varētu tikt aizmestas.
		Risks, ko rada motora darbības laikā aizsviestas daļas.
		Pārliecinieties, vai citas personas ievēro pietiekamu drošības distanci.
		Noņemiet aizdedzes sveces uzgali, pirms veicat apkopes darbus.
		Sargājiet rokas un kājas no rotējošiem nažiem.
		Svarīgi. Izplūdes gāzes ir indīgas, tādēļ nedarbiniet motoru neventilētās vietās
		levērībai – karsta virsma – apdedzināšanās risks
		Lietojiet ausu un acu aizsargus!
		IEVĒRĪBAI! Ekspluatācijas materiāli ir ugunsnedroši un eksplozīvi – apdedzināšanās risks.Neuzpildiet degvielu, ja motors ir karsts vai darbojas.
		Degvielas tvertnes tilpums
		Naža garums. Maks. griešanas platums
		Naža garums. Maks. griešanas platums
		Garantētais skaņas jaudas līmenis
		Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
		Sūknīša poga aukstai palaišanai
		Eļļas līmeņa kontrole
		DRIVE - piedziņas sviraSTOP - motora bremzes svira

Satura rādītājs: Lappuse:

1. levads....109
2. lerīces apraksts.... 109
3. Piegādes komplekts 109
4. Noteikumiem atbilstoša lietošana.... 109
5. Drošības norādījumi....110
6. Tehniskie raksturlielumi 112
7. Izpakošana 112
8. Uzbūve / pirms lietošanas sākšanas.... 113
9. Darba sākšana 114
10. Tīrīšana 116
11. Transportēšana 116
12. Glabāšana.... 117
13. Apkope 117
14. Utilizācija un otrreizēja izmantošana.... 119
15. Traucējumu novēršana.... 120

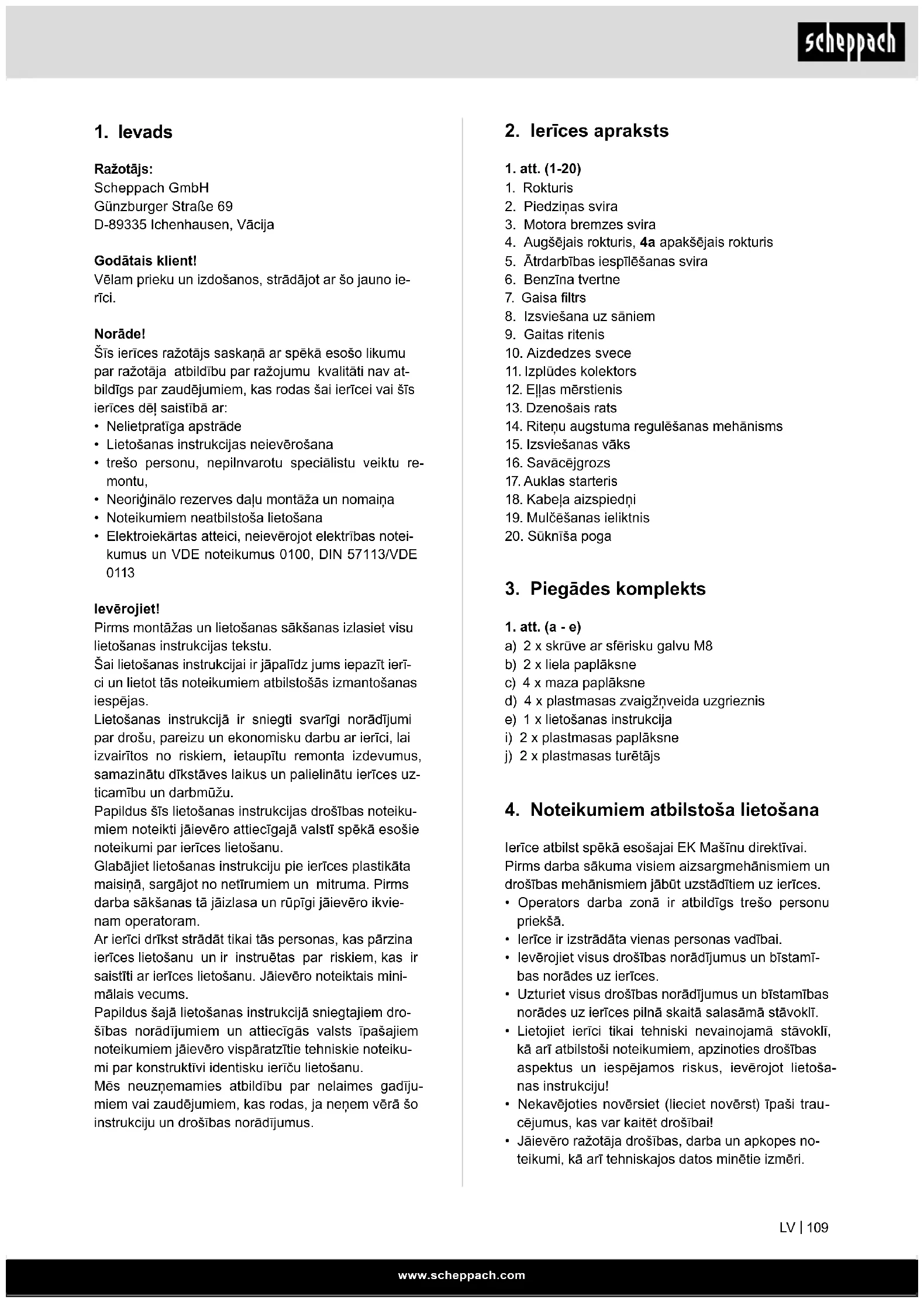

1. levads

Ražotājs:

Scheppach GmbH

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• Nelietpratīga apstrāde
• Lietošanas instrukcijas neievērošana
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• Neoriginālo rezerves daļu montāža un nomaiņa
• Noteikumiem neatbilstoša lietošana
• Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE 0113

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt ierīci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais mini-mālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. att. (1-20)

1. Rokturis
2. Piedziñas svira
3. Motora bremzes svira
4. Augšējais rokturis, 4a apakšējais rokturis
5. Ātrdarbības iespīlēšanas svira
6. Benzīna tvertne
7. Gaisa filtrs
8. Izsviešana uz sāniem
9. Gaitas ritenis
10. Aizdedzes svece
11. Izplūdes kolektors
12. Ellas mērstienis
13. Dzenošais rats
14. Riteņu augstuma regulēšanas mehānisms
15. Izsviešanas vāks
16. Savācējgrozs
17. Auklas starteris
18. Kabela aizspiedni
19. Mulčēšanas ieliktnis
20. Sūknīša poga

3. Piegādes komplekts

1. att. (a - e)

a) 2 x skrūve ar sfērisku galvu M8
b) 2 x liela paplāksne
c) 4 x maza paplāksne
d) 4 x plastmasas zvaigžnveida uzgrieznis
e) 1 x lietošanas instrukcija
i) 2 x plastmasas paplāksne
j) 2 x plastmasas turētājs

4. Noteikumiem atbilstoša lietošana

Ierīce atbilst spēkā esošajai EK Mašīnu direktīvai. Pirms darba sākuma visiem aizsargmehānismiem un drošības mehānismiem jābūt uzstādītiem uz ierīces.

• Operators darba zonā ir atbildīgs trešo personu priekšā.
• lerīce ir izstrādāta vienas personas vadībai.
• levērojiet visus drošības norādījumus un bīstamī-bas norādes uz ierīces.
• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.
• Lietojiet ierīci tikai tehniski nevainojamā stāvoklī, kā arī atbilstoši noteikumiem, apzinoties drošības aspektus un iespējamos riskus, ievērojot lietošanas instrukciju!
• Nekavējoties novērsiet (lieciet novērst) īpaši traucējumus, kas var kaitēt drošībai!

• Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos datos minētie izmēri.

• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.

• lerīci drīkst lietot, apkopt vai labot tikai personas, kuras to pārzina, un ir instruētas par riskiem. Patvalīga izmainu veikšana ierīcē izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.
• lerīci drīkst lietot tikai ar ražotāja originālajiem pie- derumiem un originālajiem instrumentiem.
• Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uzņemas vienīgi pats lietotājs.
• lerīci nedrīkst izmantot komerciāliem, amatnieciskiem vai rūpnieciskiem mērķiem.
• Ja neesat pārliecināts par to, vai kāds darba apstāklis ir drošs vai nedrošs, nestrādājiet ar ierīci.
• Benzīna zāliena plaujmašīna ir piemērota privātai lietošanai mājas dārzā un vaļasprieka dārzā. Par privātā mājas dārza un vaļasprieka dārza zāliena plaujmašīnu uzskata tādu, kura lietošana gada griezumā nepārsniedz 50 stundas, un to pārsvarā izmanto zāles vai zāliena virsmu kopšanai, nevis publiskajos dārzos, parkos, sporta objektos, kā arī lauksaimniecībā un mežsaimniecībā.

levērībai! Lietotāja fiziskās bīstamības dēl zāliena plaujmašīnu nedrikst izmantot šādiem darbiem: krū-māju, dzīvžogu un krūmu trimmerēšanai, vijīgu augu vai zālienu uz jumta apstādījumiem vai balkona ka-stēs griešanai un smalcināšanai, un celiņu tīrīšanai (nosūkšanai) un kā smalcinātāju koku un dzīvžogu daļu sasmalcināšanai. Turklāt zāliena plaujmašīnu nedrikst izmantot kā motokultivatoru un zemes nelī-dzenumu, piem., kurmja pauguru nolīdzināšanai.

- Drošības apsvērumu dēl zāliena plaujmašīnu nedrīkst izmantot kā jebkāda veida citu darba instrumentu un instrumentu komplektu piedziņas agregātu.

⚠ BRĪDINĀJUMS

Pirms ierīces lietošanas sākšanas jūsu pašu drošībai rūpīgi izlasiet šo rokasgrāmatu un vispārējos drošības norādījumus. Nododot ierīci trešām personām, kopā ar to vienmēr nododiet arī šo lietošanas instrukciju.

5. Drošības norādījumi

Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi: m

Turklāt lietošanas instrukcijā ir citas svarīgas vietas tekstā, kas ir markētas ar vārdu “IEVĒRĪBAI!”.

⚠ BİSTAMI

Ja neievēro šo norādi, pastāv maksimālas briesmas dzīvībai vai dzīvībai bīstamu savainojumu risks.

⚠ BRĪDINĀJUMS

Ja neievēro šo norādi, pastāv briesmas dzīvībai vai smagu savainojumu risks.

⚠ UZMANĪBU

Ja neievēro šo norādi, pastāv viegls vai vidēji smags savainošanās risks.

NORÃDE

Ja neievēro šo norādi, pastāv ierīces vai citu materiālo vērtību bojājuma risks.

⚠ levērībai!

Lietojot ierīces, jāievēro daži drošības pasākumu, lai novērstu savainojumus un bojājumus. Tādēl rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Uzglabājiet to drošā vietā, lai informācija būtu pieejama jebkurā laikā. Ja jums ierīci vajadzētu nodot citai personali, dodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

Kurš nedrīkst lietot ierīci:

• Bērni un citas personas, kuras nepārzina lietošanas instrukciju (vietējie noteikumi var noteikt lietotāja minimālo vecumu)
• Personas, kuras atrodas alkohola, narkotisko vielu, medikamentu iespaidā, ir nogurušas vai slimas

Drošības norādījumi ar rokām vadāmajai zāliena plaujmašinai

Norādījumi

• Rūpīgi izlasiet lietošanas instrukciju. Iepazīstieties ar iestatījumiem un ierīces pareizo lietošanu.
• Nekad neatlaujiet lietot zāliena plaujmašīnu bērniem vai citām personām, kuras nepārzina lietošanas instrukciju. Vietējie noteikumi var noteikt lietotāja minimālo vecumu.
• Nekad neplaujiet, kamēr tuvumā atrodas personas, it īpaši bēmi, vai dzīvnieki. Atcerieties, ka operators vai lietotājs ir atbildīgs par nelaimes gadījumiem, kas attiecas uz citām personām vai to īpašumu.
• Ja jums ierīci vajadzētu nodot citai personali, dodiet līdzi arī šo lietošanas instrukciju.
• Plaušanas laikā vienmēr jāvalkā stingri apavi un garas bikses. Neplaujiet ar basām kājām vai vieglās sandalēs.
• Pärbaudiet teritoriju, kurā izmanto ierīci, un novāciet visus priekšmetus, piem., akmenus, rotallietas, kokus, stieples utt., kurus var satvert un aizmest.

⚠ BRĪDINĀJUMS

Benzīns ir augstā mērā uzliesmojošs:

• Uzglabājiet benzīnu tikai tam paredzētajās tvertnēs
• Degvielu uzpildiet tikai ārpus telpām un nesmēķē-jiet iepildīšanas procesa laikā
• Benzīns jāiepilda pirms motora iedarbināšanas. Kamēr motors darbojas vai kamēr plaujmašīna ir karsta, nedrīkst atvērt tvertnes vāku un papildināt benzīnu.
• Ja benzīns ir pārlējies pāri, nedrīkst veikt motora iedarbināšanas mēginājumu. Tā vietā ierīce jānovāc no virsmas, kura ir piesārṇota ar benzīnu. Nedrīkst pieļaut jebkādu aizdedzes iedarbināšanas mēginājumu, līdz benzīna tvaiki ir izgarojuši.
• Drošības apsvērumu dēl benzīna tvertne un citi tvertnes vāki bojājuma gadījumā jānomaina.
• Nekad neuzglabājiet benzīnu dzirksteļu avota tuvumā. Vienmēr izmantojiet pārbaudītu kannu. Sargiet bērnus no benzīna.
• Nomainiet bojātos skaņas slāpētājus
• Pirms lietošanas, veicot vizuālo apskati, jāpārbau-da, vai griezējinstrumenti, stiprinājuma tapas un viss griešanas mezgls nav nolietoti vai bojāti. Lai nepieļautu nelīdzsvarotību, nolietotos vai bojātos griezējinstrumentus un stiprinājuma tapas drīkst nomainīt tikai komplektu veidā.
• lerīcēm ar vairākiem nažiem uzmaniet, ka, griežot vienu nazi, var sākt griezties citi naži.

Lietošana

• Neļaujiet iekšdedzes dzinējam darboties slēgtās telpās, kurās var uzkrāties bīstamais oglekļa ok-sīds.
• Plaujiet tikai dienas gaismā vai labā mākslīgajā ap-gaismojumā. Ja iespējams, nedrīkst pieļaut ierīces lietošanu slapjā zālē.
• Zāliena plaujmašīnas lietošana negaisa laikā ir aizliegta – zibens spēriena risks!
• Vienmēr ievērojiet labu pozīciju nogāzēs.
  • Vadiet ierīci tikai solu gaitas ātrumā
• lerīcēm uz riteniem ir spēkā nosacījumi: Plaujiet škērsām pret nogāzi, nekad augšup vai lejup.
• Esiet īpaši piesardzīgs, ja maināt kustības virzienu nogāzē.
• Nepļaujiet pārmērīgi stāvās nogāzēs un pie tuvumā esošām izgāztuvēm, grāvjiem vai dīķiem. Esiet īpaši piesardzīgs, ja jūs maināt zāliena plaujmašīnas virzienu vai to pievelkat klāt.
• Apturiet nogriešanas nazi, ja zāliena plaujmašīna jāsagāž, transportējot pa citām virsmās, kas nav zāle, un ja zāliena plaujmašīnu pārvieto no plauja-mās virsmas un līdz tai.
• Nekad nelietojiet zāliena plaujmašīnu ar bojātiem aizsargmehānismiem vai aizsargrežgiem, vai bez uzstādītajiem aizsargmehānismiem, piem., atsites plāksnēm un / vai zāles savākšanas mehānismiem.

• Nemainiet motora regulēšanas iestatījumus vai neforsējiet apgriezienu skaitu.

• Pirms iedarbināt motoru, atbrīvojiet motora bremzi.

• Uzmanīgi iedarbiniet motoru atbilstoši ražotāja norādēm. levērojiet pēdu pietiekamo atstatumu līdz nogriešanas nazim.
• ledarbinot vai palaižot motoru, zāliena plaujmašīnu nedrīkst sagāzt, izņemot gadījumus, kad zāliena plaujmašīna jāpaceļ šī procesa laikā. Šajā gadīju-mā sagāziet to tikai tik tālu, cik tas ir tiešām nepie-ciešams, un paceliet tikai pretējo no lietotāja pusi.
• Neiedarbiniet motoru, ja stāvat priekšā izsviešanas kanālam.
• Nekad nelieciet delnas vai pēdas pie rotējošām dalām vai zem tām. Vienmēr turieties atstatu no izsviešanas atveres.
• Nekad nepaceliet vai nepārnēsājiet zāliena pļaujmašīnu ar darbojošos motoru.

• Izslēdziet motoru un noņemiet aizdedzes sveces uzgali, un pārliecinieties, vai visas kustīgās daļas ir apstājušās:

• Pirms jūs atbrīvojat nosprostojumus vai likvidējat aizsprostojumus izsviešanas kanālā.

• Pirms jūs pārbaudāt, notīrāt vai veicat darbus zāliena plaujmašīnai.
• Ja bijusi sadursme ar sveškerneni. Meklējiet bojājumus zāliena plaujmašīnai un veiclet nepieciešanos labošanas darbus, pirms atkārtoti to iedarbināt un strādājat ar zāliena plaujmašīnu. Ja zāliena plaujmašīna sāk neparasti stipri vibrēt, ir nepieciešama tūlītēja pārbaude.

• Ja jūs attālināties no zāliena plaujmašīnas

• Pirms jūs papildināt degvielu.

• lerīces darbināšana pārmērīgā ātrumā var palieli-nāt nelaimes gadījumu risku.

• Esiet uzmanīgs, veicot ierīces regulēšanas darbus, un nepieļaujiet pirkstu iespiešanu starp kustīgo griezējinstrumentu un nekustīgajām ierīces dalām
• Esiet īpaši uzmanīgs, plaujot uz pakļāvīgām augsnēm, pie tuvumā esošām izgāztuvēm, grāvjiem un dīkiem.
• Lietotājam jābūt pietiekami sagatavotam ierīces izmantošanā, iestatīšanā un vadībā (ieskaitot aizliegtās darbības).
• Regulāri pārbaudiet ierīci un pirms katras lietošanas reizes pārliecinieties, vai visi iedarbināšanas fiksatori un taustiņslēdži pienācīgi darbojas.
• levērojiet, ka nepienācīga apkope, neatbilstīgu rezerves daļu izmantošana, vai drošības mehānismu noņemšana vai modificēšana var radīt bojājumus ierīcei un smagus savainojums ar to strādājošai personal.
• levērojiet, ka zāliena plaujmašīnas drošības sistēmas vai mehānismus nedrīkst manipulēt vai deaktivizēt.

• levērojiet, ka lietotājs nedrīkst ne izmainīt, ne arī manipulēt jebkādus noslēgtos iestatījumus saistībā ar motora apgriezienu skaita regulēšanu.

• Izmantojiet tikai ražotāja ieteiktos griezejinstrumentus un piederumus. Citu darbinstrumentu un piederumu lietošana var izraisīt lietotājam savainošanās risku.

• Vienmēr uzturiet zāliena plaujmašīnu labā darba stāvoklī.
• Ir jāizdara pietiekami pārtraukumi, lai samazinātu trokšņu un vibrāciju slodzi.

Atlikušie riski un aizsardzības pasākumi

Nevērīga izturēšanās pret ergonomiskiem principiem

Individuālo aizsardzības līdzekļu (PSA) nolaidīga lietošana

Individuālo aizsardzības līdzekļu nevērīga lietošana vai atteikšanās no tiem var radīt smagus savainojumus.

- Lietojiet norādītos aizsardzības līdzekļus.

Cilvēku rīcība, nepareiza rīcība

- Vienmēr jebkuru darbu laikā esiet pilnīgi koncentrējies.

Bīstamība, ko rada troksnis

Dzirdes bojājumi

Ilgāks neaizsargāts darbs ar ierīci var radīt dzirdes bojājumus.

- Noteikti lietojiet ausu aizsargus.

Rīcība avārijas gadījumā

Ja ir iespējami noticis negadījums, ierosiniet atbilstoši nepieciešamos pirmās palīdzības pasākumus un iespējami ātri izsauciet kvalificētu medicīnisko palīdzību.

6. Tehniskie raksturlielumi

Motora tips	1 cilindra 4 taktu OHV motors
Motora tilpums:	173 cm^3
Darba apgriezienu skaits	2800 min ^-1
Jauda	3,0 kW / 4,1 PS
Degviela	Standarta benzīns / bez svina satura maks. 10 % bioetanola
Degvielas tvertnes tilpums	1,0 l
Motorella	SAE 30 / 10W40 / 10W30
Degvielas tvertnes tilpums / ella	0,4 l
Zāgēšanas augstuma regulēšanas mehānisms	25-75 mm / 7 pozīcijas

Savācējgroza tilpums 65 l

lezāgējuma platums 51 cm

Svars 29,4 kg

Paturētas tiesības veikt tehniskas izmainas!

Skañas intensitātes līmenis izmērīts saskaņā ar attiecīgajiem standartiem:

Skaņas spiediens L_pA	85,0 dB (A)
Mērijuma klūda K_pA	3 dB
Skaņas jauda L_WA	96,1 dB (A)
Mērijuma klūda K_PA	1,83 dB

Valkājiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācija A hv (kreisā puse / labā puse) = 7,218 m/s ^2 Mērījuma klūda K PA = 1,5 m/s ^2

Ierobežojiet skañas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Lietojiet cimdus.

Ilgstošak lietojot benzina zaliena plaujmašinu, var rasties vibraciju veicināts asinsrites traucējums (vibracijas izraisīta vazospastiskā slimība).

Norādes par lietošanas ilgumu šajā gadījumā nevar sniegt, jo tas dažādām personām var būt atšķirīgs.

Šādi faktori var ietekmēt šo parādību:

• Operatora delnu asinsrites traucējumi
  • Zema āra temperatūra
• Ilgstošs lietošanas laiks

Tādēl ir ieteicams lietot siltus darba cimdus un izdarīt regulārus darba pārtraukumus.

7. Izpakošana

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci no iepakojuma.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pärbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.

• Ja iespējams, uzglabājiet iepakojumu līdz garanti-jas termina beigām.

• Pirms izmantošanas iepazīstieties ar ierīci ar lietošanas instrukcijas palīdzību.
• Piederumiem, kā arī nodilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠️ levērībai!

Ierīce un iepakojuma materiāls nav rotallietas! Bērni nedrikst rotaļāties ar polimēru materiāla maisiniem, plēvēm un sīkām detaļām!

⚠ BİSTAMI

Pastāv norīšanas un nosmakšanas risks!

8. Uzbūve / pirms lietošanas sākšanas

Komponentu salikšana.

Piegādes laikā dažas daļas ir demontētas. Salikšana ir vienkārša, ja ievēro turpmākās norādes.

Norādījums!

Salikšanai un apkopes darbiem jums ir nepieciešami šādi papildu instrumenti, kas nav iekļauti piegādes komplektā:

• lēzena ellas savācējvanna (ellas maiṇai)
• mērtrauks 1 litrs (izturīgs pret ellu / benzīnu)
• benzīna kanna (ar 5 litriem pietiek apm. 6 darba stundām)
• piltuve (piemērota degvielas tvertnes benzīna iepildes īscaurulei)
• sadzīves slaucīšanas drānas (ellas / benzīna palieku noslaucīšanai; utilizācija degvielas uzpildes stacijā)
• benzīna nosūkšanas sūknis (plastmasas konstrukcija, var iegādāties būvmateriālu veikalos)
• e'llas kanniña ar rokas pumpi (var iegādāties būv-materiālu veikalos)
  • 0,4 l motorella SAE 30

Montāža

1. Izņemiet zāliena plaujmašīnu un montāžas daļas no iepakojuma un pārbaudiet, vai ir pieejamas vi- sas dalas.

2. Pieskrūvējiet apakšējo rokturi plaujmašīnas abās pusēs, izmantojot attiecīgi vienu skrūvi (a), vienu mazo paplāksni (c) un vienu plastmasas zvaigžn-veida uzgriezni (d). Uzmaniet, lai trošu vilkmes, kuras piestiprina vēlāk, neatrodas celā (2.-3. att.).

3. Augšējo rokturi abās pusēs pieskrūvējiet pie apakšējā roktura, izmantojot attiecīgi ātrdarbības iespīlēšanas sviru (5), lielo paplāksni (b), mazo paplāksni (c) un plastmasas zvaigžņveida uz-griezni (d) (4.-5. att.).

4. lekabiniet auklas startera (17) rokturi tam pare-dzētāja ākī, kā parādīts 6. att.
5. Nofiksējiet trošu vilkmes pie roktura, izmantojot pievienotos kabelu aizspiednus (18) (7. att.).
6. Atvāziet savācējgrozu (16) un nofiksējiet plastmasas aizturus pie rāmja. (8. att.)
7. Plaušana ar savācējgrozu: Ar vienu roku paceliet izsviešanas vāku (15) un iekabiniet savācējgrozu (16), kā parādīts 9. att.
8. Plaušana ar izsviešanu uz sāniem (8): Paceliet izsviešanas uz sāniem vāku un iekabiniet izsviešanas uz sāniem adapteri (15./15a att.). No- ņemiet savācējgrozu (16), ja tas ir piestiprināts, un ievietojiet mulčēšanas ieliktni (19).
9. Mulčešana: Nonemiet savācējgrozu (16), ja tas ir piestiprināts, un ievietojiet mulčešanas ieliktni (19), kā parādīts 10.-12. att.

levērībai!

Izsviešanas uz sāniem pārsegs nedrīkst būt uzstādīts mulčēšanas laikā.

Griešanas augstuma regulēšana

△ levērībai! Griešanas augstuma noregulēšanu drīkst veikt tikai ar izslēgtu motoru un noņemtu aizdedzes sveces uzgali.

• Pirms jūs sākat plaut, pārbaudiet, vai griezejinstrumenti nav neasi un nav bojāti to stiprināšanas līdzekli.
• Ja nepieciešams, nomainiet visa komplekta neasos un / vai bojatos griezējinstrumentus, lai neveidotu nelīdzsvarotību. Šīs pārbaudes laikā izslē-dziet motoru un nonemiet aizdedzes sveces uzgali.
• Griešanas augstuma regulēšana veic, izmantojot riteņu augstuma regulēšanas mehānismu (13. att. / 14. poz.). Var noregulēt 7 dažādus griešanas augstumus.
• Pavelciet regulēšanas sviru uz āru un noregulējiet vajadzīgo griešanas augstumu. Svira nofiksējas vajadzīgajā pozīcijā (13. att.).

Plaušanas virsmas sagatavošana

Pirms plaušanas rūpīgi apskatiet plaujamo virsmu. Novāciet akmenus, kokus. kaulus, stieples, rotałlietas un citus priekšmetus, kurus ierīce var aizmest.

9. Darba sākšana

⚠️ levērībail

Motoru piegādā bez ellas. Tādēl pirms lietošanas sākšanas noteikti iepildiet ellu. Šim nolūkam izmantojiet standarta universālo ellu (SAE 30). Pirms katras plaušanas reizes motorā jāpārbau-da ellas līmenis.

Tāpat jāiepilda benzīns, jo arī tas nav iekļauts piegādes stāvoklī.

• Lai nepieļautu zāliena plaujmašīnas nejaušu iedarbināšanu, tā ir aprīkota ar motora bremzi (1. att., 3. poz.), kura jānospiež, pirms iedarbināt zāliena plaujmašīnu. Atlaižot motora bremzes sviru, tai jāatgriežas sākuma pozīcijā, un motors automātiski izslēdzas.
• Pievelciet motora bremzes sviru (3) un spēcīgi pavelciet aiz auklas startera (17). (14. att.)
• IEVĒRĪBAI! Nogriešanas nazis rotē arī ar atlaistu motora bremzes sviru, tiklīdz pavelk aiz auklas startera. Uzmaniet, lai neviena Ṣermeņa daļa / sveši priekšmeti neatrastos nogriešanas naža bīsta-majā zonā.
• Kad darbojas motors, nospiediet piedziņas sviru (2) līdz rokturim (1), lai sajūgtu plaujmašīnas piedziņu.
• Pirms jūs sākat plaut zālienu, jums vajadzētu vai-rākas reizes veikt šo procesu, lai pārliecinātos, vai viss pareizi darbojas.

⚠ BRĪDINĀJUMS

Katreiz, kad zāliena plaujmašīnai jāveic jebkādi regulēšanas un / vai labošanas darbi, pagaidiet, līdz nazis vairs negriežas.

Pirms katra regulēšanas, apkopes un labošanas darba izslēdziet motoru un atvienojiet aizdedzes sveces uzgali.

Piedziņas lietošana:

• Motora bremze (3): Izmantojiet sviru, lai izslēgtu motoru. Ja jūs atlaižat sviru, motors un nogriešanas nazis automātiski apstājas.
• Płaušanai pavelciet piedziņas sviru (2) līdz rokturim (1). Pirms faktiskās płaušanas jums vajadzētu vairākkārt pārbaudīt palaides / apturēšanas sviru. Pārliecinieties, vai velkamajai auklai ir brīva gaita.
• Piedziņas svira (2): Nospiediet to, tiek saslēgts gaitas iekārtas piedziņas sajūgs, un zāliena plaujmašīna sāk kustību ar darbojošos motoru. Savlaicīgi atlaidiet vadības sviru, lai apturētu kustībā esošo zāliena plaujmašīnu. Pirms pirmās plaušanas reizes izmēģiniet ierīces kustības sākšanu un apturēšanu, līdz jūs labi pār-zināt tās gaitas īpašības.

Brīdinājuma norāde! Nogriešanas nazis rotē, kad iedarbina motoru.

Svarīgi! Pirms motora iedarbināšanas vairākas reizes pārvietojiet motora bremzi, lai pārbaudītu, vai apturēšanas aukla arī labi darbojas.

levērojiet! Motors ir izstrādāts zāles griešanas ātrumam un zāles izsviešanai savācējgrozā, un ilgstošam motora darbmūžam

• Pärbaudiet ellas līmeni.
• Atveriet degvielas tvertnes vāku un uzpildiet benzīna tvertni (6) līdz degvielas tvertnes īscaurules apakšējam punktam ar apm. 1,4 litriem benzīna. Iz-mantojiet uzpildei piltuvi un mērtvertni. Nepārpildiet degvielas tvertni.
• Izmantojiet svaigu, tīru neetilēto degvielu. Nekādā ziņā nesajauciet eļļu ar benzīnu. legādājieties degvielu, kuru jūs varat izlietot 30 dienu laikā, lai šādi garantētu degvielas svaigumu. levērojiet! Izmantojiet neetilētu normālo benzīnu ar maks. 10% bioloģiskā etanola daļu.

⚠ BRĪDINĀJUMS

Vienmēr izmantojiet tikai vienu drošības benzīna kannu. Nesmēkējiet benzīna iepildīšanas laikā. Novāciet jebkādas eļjas vai benzīna paliekas. Izslēdziet motoru pirms benzīna iepildīšanas un ľaujiet motoram dažas minūtes atdzist.

Motora iedarbināšana (14. att.)

• Pärliecinieties, vai aizdedzes vads ir pievienots pie aizdedzes sveces.
• Nostājieties aiz motora plaujmašinas. Viena roka spiež motora bremzes sviru (3) līdz rokturim, otrai rokai jābūt uz auklas startera.
• ledarbiniet motoru ar auklas starteri (17). Šim nolū-kam izvelciet rokturi par apm. 10-15 cm (līdz ir jū-tama pretestība), pēc tam ar vienu rāvienu spēcīgi pavelciet. Ja motors neiedarbinās, vēlreiz pavelciet aiz roktura
• Sakarā ar aizsargslāni uz motora var rasties neliela dūmošana, ja jūs pirmoreiz izmantojat ierīci. Tas ir normāls process.

levērojiet! Vieglāka iedarbināšana zemākā temperatūrā, nospiežot sūknīša pogu (20), 14. att. Lietojiet tikai aukstas ierīces gadījumāl

⚠️ levērībai!

• Nelaujiet auklas starterim strauji atvirzīties atpakal.
• levērībai! Aukstos laika apstāklos var būt nepieciešams vairākkārt atkārtot palaišanas procesu.

Motora izslēgšana:

• Lai izslēgtu motoru, atlaidiet piedziņas sviru (2), pēc tam motora bremzes sviru (3) un pagaidiet līdz nazis apstājas.
• Noņemiet aizdedzes sveces uzgali no aizdedzes sveces (10), lai nepieļautu motora nejaušu iedarbināšanu.

- Pirms atkārtotas iedarbināšanas pārbaudiet motora bremzes trošu vilkmi. Pārbaudiet, vai trošu vilkme ir pareizi uzstādīta. Salocīta vai bojāta izslēgšanas trosīte jānomaina.

Pirms plaušanas

Svarīgas norādes!

• Pareizi sağërbieties. Uzvelciet stingrus apavus, nevis sandales vai sporta apavus.
• Pārbaudiet nogriešanas nazi. Nazis, kas ir salocīts vai citādi bojāts, jānomaina pret originālu nazi.
• Uzpildiet benzīna tvertni ārpus telpām. Lietojiet iepildes piltuvi un mērtvertni. Noslaukiet pārlijušos benzīnu.
• Izlasiet un ievērojiet lietošanas instrukciju un norādes attiecībā uz motoru un papildierīcēm. Uzglabājiet instrukciju arī citiem ierīces lietotājiem pieejamā vietā.
• Izplūdes gāzes ir bīstamas. Iedarbiniet motoru tikai ārpus telpām.
• Pārliecinieties, vai ir pieejami visi drošības mehānismi un vai tie arī labi darbojas.
• lerīci vajadzētu vadīt tikai vienai personali, kura tam arī ir piemērota.
• Slapjas zāles plaušana var būt bīstama. Plaujiet pēc iespējas sausu zāli.
• Norādiet citām personām vai bērniem uzturēties zināmā attālumā no plaujmašīnas.
• Nekad neplaujiet sliktos redzamības apstāklos.
• Pirms plaušanas paceliet no zemes apkārtējus, brīvi izvietotus priekšmetus, piem., akmeņus, rotaļlietas, kokus, stieples utt.

Norādes par pareizu plaušanu

△ levēribail! Nekad neatveriet izsviešanas vāku, kad iztukšo savākšanas ierīci, un motors vēl darbojas. Rotējošais nazis var radīt savainojumus.

Vienmēr rūpīgi nostipriniet izsviešanas vāku un savācējgrozu. Noņemšanas laikā iepriekš izslēdziet motoru.

Vienmēr jāievēro drošības distance starp naža korpusu un lietotāju, ko nodrošina vadības rokturi.

īpaša piesardzība jāievēro plaušanas un kustības vir-ziena mainīšanas laikā slīpumos un nogāzēs. levē-rojiet drošu pozīciju, valkājiet apavus ar neslīdošām, raupjām pazolēm un garas bikses. Vienmēr plaujiet škērsām pret nogāzi.

Nogāzes, kuru slīpums pārsniedz 15 grādus, drošības apsvērumu dēļ nedrīkst plaut ar zāliena plaujmašīnu.

Esiet īpaši piesardzīgs, virzoties atmuguriski un velkot zāliena plaujmašīnu. Paklupšanas risks!

Mulčēšana

Mulčešanas laikā nopļautais materiāls tiek sasmalcināts slēgtā plaujmašīnas korpusā un atkārtoti izkliedēts uz zāliena. Zāles savākšana un utilizēšana nav nepieciešama.

⚠ NORĀDE! Mulčēšana ir iespējama nosacīti īsam zālienam.

Lai lietotu mulčešanas funkciju, atkabiniet savacëjgrozu (16) un iebīdiet mulčešanas adapteri (10.-12. att. / 19) izsviešanas atverē, un aizveriet izsviešanas vāku (15).

Plaušana

Pļaut var vai nu ar uzstādītu savācējgrozu (16) vai alternatīvi ar uzstādītu izsviešanu uz sāniem (8). Lai lietotu izsviešanu uz sāniem, vajadzētu būt uzstādītam mulčēšanas ieliktnim (19).

Plaujiet tikai ar asiem, nevainojamiem nažiem, lai zāles stiebri nenospurst un zāliens neklūst dzeltens.

Lai panāktu rūpīgu plaušanas veidu, vadiet zāliena plaujmašīnu iespējami taisnās joslās. Turklāt šīm joslām vienmēr vajadzētu pārklāties par dažiem centimetriem, lai nepaliktu nekādas svītras.

Uzturiet tīru plaujmašīnas korpusa apakšpusi un noteikti noņemiet zāles nogulsnējumus. Nogulsnējumi apgrūtina palaišanas procesu, negatīvi ietekmē plaušanas kvalitāti un zāles izsviešanu. Nogāzēs plaušanas josla jānobrauc škērsām pret nogāzi. Zāliena plaujmašīnas noslīdēšanu ir iespējams novērst ar sīpo pozīciju uz augšu. Izvēlieties griešanas augstumu atkarībā no faktiskā zāliena garuma. Izpildiet vairākus caurgājienus, tā ka vienā reizē nopļauj maksimāli 4 cm zāliena.

Pirms veic jebkādas naža pārbaudes, izslēdziet motoru. Atcerieties, ka nazis vēl dažas sekundes turpina griezties pēc motora izslēgšanas. Nekad nemēginiet apturēt nazi.

Regulāri pārbaudiet, vai nazis ir pareizi nostiprināts, ir labā stāvoklī un labi uzasināts. Ja tas tā nav, tad uzasiniet vai nomainiet to. Ja kustībā esošais nazis saduras ar kādu priekšmetu, izslēdziet zāliena plaujmašīnu un pagaidiet, līdz nazis pilnīgi apstājas. Pēc tam pārbaudiet naža un naža turētāja stāvokli. Ja tas ir bojāts, tas jānomaina.

Norādes par plaušanu:

• Uzmanieties no cietiem priekšmetiem. Zāliena plaujmašīna varētu tikt bojāta, vai varētu rasties savainojumi.
• Karsts motors, izplūdes kolektors vai piedziņa var izraisīt apdegumus. Tātad nepieskarieties.
• Nogāzēs vai stāvā teritorijā plaujiet uzmanīgi.
• Plaujiet tikai pietiekamos gaismas apstāklos.
• Pârbaudiet plaujmašīnu, nazi un citas daļas, ja esat sadūries ar svešķernenī, vai ja ierīce vibrē spēcīgāk nekā parasti.
• Neveiciet nekādas iestatījumu izmainas vai labošanas darbus, iepriekš neizslēdzot motoru. Atvienojiet aizdedzes vada kontaktspraudni.

• Uz cela vai cela tuvumā uzmanieties no celu satiksmes. Nevērsiet zāles izsviešanu uz cela pusi.

• Nepieļaujiet tādas vietas, kurās riteniem vairs nav sakeres, vai plaušana nav droša. Pirms virzīšanās atmuguriski pārliecinieties, vai aiz jums nav mazi bērni.

• Biezā, augstā zālē noregulējiet maksimālo griešanas pakāpi un plaujiet lēnāk. Pirms zāles vai citu aizsprostojumu izņemšanas izslēdziet motoru un atvienojiet aizdedzes vadu.
• Nekad nenonemiet daļas, kas paredzētas drošībai.
• Nekad neiepildiet benzīnu, ja motors ir karsts vai darbojas

Savācējgroza iztukšošana

Tiklīdz plaušanas laikā paliek guļus zāles paliekas, jāiztukšo savācējgrozs.

⚠ BRĪDINĀJUMS

Pirms savācējgroza noņemšanas izslēdziet motoru un pagaidiet, līdz nazis pilnīgi apstājas.

Lai noņemtu savācējgrozu (16), ar vienu roku paceliet izsviešanas vāku (15), ar otru roku aiz rokturi pārnēsāšanai izņemiet savācējgrozu (16) (16. att.). Atbilstoši drošības noteikumiem izsviešanas vāks (15) savācējgroza atkabināšanas laikā aizkrīt ciet un noslēdz aizmugurējo izsviešanas atveri.

Ja turklāt atverē aizkeras zāles paliekas, tad motora vieglākai iedarbināšanai ir lietderīgi pavilkt zāliena plaujmašīnu atpakaļ par apt. 1 m.

Nopļautā materiāla paliekas plaujmašīnas korpusā un uz darba instrumenta nenoņemiet ar roku vai ar kājām, bet gan ar piemērotiem palīglīdzekļiem, piem., suku vai rokas slotinu.

Lai garantētu labu savākšanu, tad pēc lietošanas jānotīra savācējgrozs (16) un īpaši gaisa režgis. lekabiniet savācējgrozu (16) tikai ar izslēgtu motoru un apstādinātu griezējinstrumentu.

Ar vienu roku paceliet izsviešanas vāku (15), ar otru roku turiet aiz roktura savācējgrozu (16) un iekabiniet no augšas. (9. att.)

Pēc plaušanas

• Vienmēr vispirms laujiet motoram atdzist, pirms zāliena plaujmašīnu novieto slēgtā telpā. Pirms novietošanas glabāšanā noņemiet zāli, lapas, ziedi un ellu. Nenovietojiet nekādus citus priekšmetus uz plaujmašīnas.
• Pirms atkārtotas lietošanas pārbaudiet visas skrūves un uzgriežņus. Valīgās skrūves stingri jāpievelk.
• Pirms atkārtotās lietošanas iztukšojiet savācējgrozu (16).
• Atvienojiet aizdedzes sveces uzgali, lai novērstu neatļautu lietošanu.

• levērojiet, lai plaujmašīnu nenovietotu blakus bīsta-mības avotam. Gāzes izplūde var izraisīt sprādzie-nus.

• Labošanas darbos drīkst izmantot tikai originālas daļas vai tādas, kuras ir atļāvis ražotājs (skatiet adresi garantijas sertifikātā).

• Płaujmaśīnas ilgākas nelietošanas laikā iztukšojiet benzīna tvertni ar benzīna nosūkšanas sūkni.
• Veiciet ierīces ellošanu un apkopi.

10. Tīrīšana

Plaujmašinu vajadzētu pamatīgi notīrīt pēc katras lietošanas. Īpaši apakšpusi un naža stiprinājumu.

⚠️ levērībai!

Drošības apsvērumu dēļ pirms tīrīšanas noņemiet aizdedzes sveces vadu.

Vislabāk sagāziet plaujmašīnu uz aizmuguri. Aizdedzes svecei jābūt vērstai uz augšu, jo tādējādi novērsīsit motorellas noklūšanu vai izplūšanu no gaisa ieplūdes kanāla.

Alternativi varat ierīci sagāzt uz sāniem. Bet šādā gadījumā noteikti jāievēro, lai gaisa filtrs atrastos augš-pusē.

Norāde! Pirms zāliena plaujmašīnas sagāšanas pilnībā iztukšojiet degvielas tvertni, izmantojot benzīna izsūknēšanas sūkni.

Zāliena plaujmašīnu nedrīkst sagāzt vairāk par 90 grādiem.

Visvieglāk notīriet netīrumus un zāli uzreiz pēc plaušanas.

Piekaltušas zāles paliekas un netīrumi var negatīvi ietekmēt plaušanas režīmu. Pārbaudiet, vai zāles izsviešanas kanāls ir brīvs no zāles paliekām, un pēc vajadzības notīriet tās.

Nekad netīriet plaujmašīnu ar ūdens strūklu vai spiediena ūdens strūklas tīrīšanas aparātu. Motoram jāpaliek sausam.

Nedrikst izmantot koroziju izraisošus tirišanas līdzeklus, piem., aukstās tirišanas līdzekli vai skalošanas benzīnu.

24 att. (w)

• Nonemiet mulčešanas ieliktni / zāles savācējmaisu.
• Uzlieciet šlūtenes pieslēguma detaļu uz plaujmašīnas (w) un atveriet ūdens krānu. (24. att.)
• ledarbiniet plaujmašīnu un izslēdziet plaujmašīnu pēc apm. 30 sek. Rotējošā nažu sija sviež ūdeni pret plaujmašīnas apakšpusi un tādējādi to tīra.
• Aizveriet üdens krānu un noņemiet šlūtenes pieslēguma detaļu.
• Virspusi notīriet ar lupatiņu (neizmantojiet asus priekšmetus).

11. Transportēšana

• Iztukšojiet benzīna tvertni ar benzīna nosūkšanas sūkni.

• Laujiet motoram darboties tik ilgi, līdz tiek izlietots atlikušais benzīns.

• Iztukšojiet motorellu no silta motora.

• Nonemiet aizdedzes sveces uzgali no aizdedzes sveces.
• Notīriet cilindra dzesētājribas un korpusu.
• Atkabiniet auklas starteri (17) no āka. Atbrīvojiet āt-rdarbības iespīlēšanas sviru (5) un atlociet uz leju augšējo rokturi. Turklāt ievērojiet, ka pārlikšanas laikā trošu vilkmes nedrīkst pārlocīt.
• Aptiniet vairākas gofrēta kartona kārtas starp rokturi un motoru, lai nepieļautu beršanos.

12. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir 5-30°C.

Glabājiet instrumentu originālajā iepakojumā.

Nosedziet instrumentu, lai to aizsargātu pret putek- liem vai mitrumu. Uzglabājiet lietošanas instrukciju kopā ar instrumentu.

• Nekad neuzglabājiet zāliena plaujmašīnu, kam degvielas tvertnē ir benzīns, ēkās, kurās benzīna tvaiki var nonākt kontaktā ar atklātu uguni vai dzirkstelēm.
• Laujiet motoram atdzist, pirms novietojat zāliena plaujmašīnu slēgtās telpās.
• Lai nepieļautu ugunsbīstamību, uzturiet motoru, izplūdes kolektoru un zonu ap degvielas tvertni brīvu no zāles, lapām vai izplūstošas ziežvielas (eļļas).

Sagatavošanas darbi zāliena plaujmašīnas novietošanai glabāšanā

Brīdinājuma norāde! Nenoteciniet benzīnu slēgtās telpās, uguns tuvumā vai smēkēšanas laikā. Gāzes tvaiki var izraisīt sprādzienus vai degšanu.

• Iztukšojiet benzīna tvertni ar benzīna nosūkšanas sūkni.
• ledarbiniet motoru un laujiet tam darboties tik ilgi, līdz tiek izlietots atlikušais benzīns.
• Pēc katras sezonas veiciet ellas mainu. Šim nolū-kam noteciniet nolietoto motorellu no silta motora un papildiniet jaunu.
• Nonemiet aizdedzes sveci no cilindra galvas.
• Ar ellas kannu iepildiet apm. 20 ml ellas cilindrā.
• Lēnām pavelciet startera rokturi, tā ka ella aizsargā cilindru tā iekšpusē.
• leskrūvējiet atpakaļ aizdedzes sveci.
• Notīriet cilindra dzesētājribas un korpusu.
• Notīriet visu ierīci, lai pasargātu emaljas krāsu.
• Uzglabājiet ierīci labi vēdinātā laukumā vai vietā.

13. Apkope

- Regulāra, rūpīga tehniskā uzturēšana ir nepieciešama, lai nemainīgi garantētu ierīces drošības līmeni un jaudu.

• Nodrošiniet to, lai visi uzgriežni, tapas un skrūves būtu stingri pievilktas un ierīce atrastos drošā darba stāvoklī.
• Regulāri pārbaudiet zāles savākšanas mehānismu, vai nav nodiluma un darbderīguma zuduma.
• Regulāri notīriet savācējgrozu ar ūdeni, un ħaujiet tam labi nožūt.
• Drošības apsvērumu dēļ nomainiet nolietotas vai bojātas daļas.
• Ilgākas glabāšanas vai apkopes gadījumā iztukšojiet degvielas tvertni. To vajadzētu veikt ārpus telpām ar benzīna nosūkšanas sūkni (var iegādāties būvmateriālu veikalos).

⚠ BRĪDINĀJUMS

Nekad nestrādājiet pie aizdedzes sistēmas strāvu vadošajām dalām vai nepieskarieties tām motora darbības laikā. Pirms visiem apkopes un kopšanas darbiem noņemiet aizdedzes sveces uzgali no aizdedzes sveces. Nekad neveiciet nekādus darbus darbībā esošai ierīcei.

Darbus, kas nav aprakstīti šajā lietošanas instrukcijā, vajadzētu veikt tikai pilnvarotā specializētajā darbnī-cā.

Riteņu asis un riteņu rumbas

- Tās vajadzētu vienreiz sezonā notīrīt un mazliet ieziest.

Nazis

Drošības apsvērumu dēl uzticiet nazi asināt, balansēt un uzstādīt tikai pilnvarotā specializētajā darbnīcā. Lai iegūtu optimālu darba rezultātu, ir ieteicams reizi gadā uzticēt veikt naža pārbaudi.

Naža nomaiņa (17. att.)

Nomainot griezējinstrumentu, drīkst izmantot tikai ori- ginālās rezerves daļas.

Naža nomainas laikā lietojiet cimdus, lai nepieļautu grieztus savainojumus.

Nekad neuzstādiet citu nazi.

• Pirms asmens nonemšanas iztukšojiet benzīna tvertni.
• Izņemiet skrūvi, lai nomainītu asmeni.
• levietojiet atpakal visu tā, kā parādīts 17 .att. Pienācīgi nostipriniet skrūvi. Nostiprināšanas griezes spēks ir 45 Nm. Nomainiet arī asmens skrūvi, kad nomaināt asmeni.

Bojāts nazis

Ja, neskatoties uz visu piesardzību, nazis tomēr ir nonācis saskarē ar škērsli, uzreiz izslēdziet motoru un nonemiet aizdedzes sveces uzgali.

Sagāziet plaujmašīnu uz sāniem un pārbaudiet, vai nazim nav bojājuma. Bojāti vai saliekti naži jānomai-na. Nekad atkārtoti neiztaisnojiet saliekto nazi.

Nekad nestrādājiet ar saliektu vai stipri nolietotu nazi, tas izraisa vibrācijas, un sekas var būt plaujmašīnas turpmākie bojājumi.

⚠️ levērībai! Darbā ar bojātu nazi pastāv savainošanās risks.

Naža pārslīpēšana

Naža griezējmalas var pārslīpēt ar metāla vīli. Lai nepieļautu nelīdzsvarotību, slīpēšanu vajadzētu veikt tikai pilnvarotā specializētajā darbnīcā.

Ellas līmeņa pārbaude

⚠️ levērībai! Nekad nelietojiet motoru bez ellas vai ar pārāk mazu ellas daudzumu. Tas var izraisīt nopietnus motora bojājumus. Izmantojiet tikai motorellu SAE 30.

Ellas limena pārbaude (18. att.):

• Zāliena plaujmašīnu novietojiet uz līdzenas, taisnas virsmas.
• Izdarot griešanu pa kreisi, noskrūvējiet ellas mērstieni (12) un noslaukiet mērstieni. levietojiet mērstieni līdz galam atpakal iepildes īscaurulē, neaizskrūvējiet.
• Izvelciet mērstieni un nolasiet ellas limeni horizontālā pozīcijā. Ellas limenim vienmēr jāatrodas ellas mērstiena (12) robežās starp atzīmēm max un min.

Ellas maina (23. att.)

• Motorellas maiņu vajadzētu veikt reizi gadā pirms sezonas sākuma iesildītam un izslēgtam motoram.
• Izmantojiet tikai motorellu (SAE 30).
• Iztukšojiet benzīna tvertni (ar benzīna nosūkšanas sūkni)
• Novietojiet lēzenu eļļas savācējvannu (min. 1 litra tilpums) zāliena plaujmašīnas priekšā.
• Izskrūvējiet ellas mērstieni un sagāziet plaujmašī-nu tiktāl, līdz visa ella būs izplūdusi savācējvannā.
• Pēc tam iepildiet svaigu motorellu līdz ellas mērstiena augšējai atzīmei (apm. 0,4 l), nepārpildiet ierīci.
• levērībai! Neieskrūvējiet ellas mērstieni ellas līmeṇa pārbaudei, bet gan ievietojiet tikai līdz vītnei.
  Nolietotā ella jāutilizē atbilstoši spēkā esošajiem noteikumiem.

Siksnu tīrīšana (17., 19. att.)

• Izskrūvējot skrūves, noņemiet nazi un pārvada apvalku.
• Vienreiz līdz divreiz gadā notīriet pārvada elementus un kīlsiksnas ar suku vai saspiesto gaisu.
• Piestipriniet atpakal pārvada korpusu un nazi, izmantojot skrūves.

Trošu vilkmju kopšana un regulēšana

Biežāk ieeļlojiet trošu vilkmes un pārbaudiet to gaitas vieglumu.

Gaisa filtra apkope (20. att.)

Netīri gaisa filtri niecīgās, karburatoram pievadītās gaisa plūsmas rezultātā samazina motora jaudu. Tādēl ir nepieciešama regulāra pārbaude. Gaisa filtru vajadzētu pārbaudīt ik pēc 25 darba stundām, un pēc vajadzības tīrīt. Loti putekļaina gaisa gadījumā gaisa filtrs jāpārbauda biežāk. Noņemiet gaisa filtra pārsegu un izņemiet sūkļa filtru. Nomainiet gaisa filtru, lai nepieļautu priekšmetu iekrišanu gaisa ieplūdē (20. att.). Ievērībai! Nekad netīriet gaisa filtru ar benzīnu vai degošiem šķīdinātājiem. Tīriet gaisa filtru tikai ar sa- spiesto gaisu vai, to izpurinot.

Aizdedzes sveces apkope (21. att.)

Pirmoreiz pārbaudiet aizdedzes sveci pēc 10 darba stundām, vai nav piesārņojuma, un, ja nepieciešams, notīriet to ar vara stieplu suku. Pēc tam veiciet aizdedzes sveces apkopi ik pēc 50 darba stundām. Noņemiet aizdedzes sveces uzgali, izdarot griešanās kustību. Izņemiet aizdedzes sveci (10), izmantojot aizdedzes sveces atslēgu.

Izmantojot spraugmēru, noregulējiet atstatumu 0,75 mm (0,030"). Piestipriniet atpakal aizdedzes sve- ci (10) un uzmaniet, lai to pārāk spēcīgi nepievilktu.

Motora bremzes svira (1. att.)

Motors ir aprīkots ar mehānisku bremzi (3), kura regulāri jāpārbauda. Atlaižot bremžu sviru, nazim jāapstājas 7 sekunžu laikā, ja tas tā nav, ierīci izmantot nedrīkst. Vērsieties pilnvarotā tirdzniecības uzņēmu-mā.

Pārliecinieties, vai visa darbmūža laikā ierīce atrodas nevainojamā stāvoklī.

Nelietpratīga apkope var radīt dzīvībai bīstamus savainojumus.

Labošanas darbs

Pēc labošanas darba vai apkopes pārliecinieties, vai ir piestiprinātas un ir nevainojamā stāvoklī daļas, kas attiecas uz drošības tehniku. Savainojumiem bīsta-mās daļas uzglabājiet citām personām un bērniem nepieejamā vietā.

levērībai! Saskaṇā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojā-jumiem, kas radušies nelietpratīgu labošanas darbu vai oriģinālo rezerves daļu neizmantošanas dēļ.

Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem.

Darbības laiki

levērojiet likumdošanas prasības, kas regulē zāliena plaujmašīnu darbības laikus, kas konkrētās vietās var būt atšķirīgi.

Svarīga norāde remonta gadījumā:

Veicot ierīces piegādes atgriešanu remonta veikšanai, ievērojiet, ka ierīce drošības apsvērumu dēl tehniskās apkalpošanas stacijai jānosūta bez ellas un bez benzīna.

Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu, vajadzētu norādīt šādu informāciju:

• lerīces tips
• lerīces preces numurs

Rezerves daļas / piederumi

Zāliena plaujmašīnas nazis - preces Nr.: 7911200628

Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detalas*: Aizdedzes svece, gaisa filtrs, benzina filtrs, nazis, kīlsiksnas, akumulators

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

14. Utilizacija un otrreizēja izmantošana

Norādes par iepakojumu

lepakojuma materiāli ir pārstrādājami. Utilizējiet iepakojumus atbilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrikst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav neku-stīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem! To utilizāciju regulē Vācijas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)
• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.
• Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
• Citas ražotāja un izplatītāja papildu pienēmšanas atpakal prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā.

Degviela un ellas

• Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motorellas tvertne!
• Degvielu un motorellu nedrīkst izmest sadzīves atkritumos vai kanalizācijā, bet gan tie jānodod škirošanas vai utilizācijas punktā!
• Tukšās ellas un degvielas tvertnes jāutilizē atbilstoši apkārtējās vides prasībām.

15. Traucējumu novēršana

Trūkumu atklāšana

Tabulā ir redzamas iespējamās klūdas, to iespējamais iemesls un novēršanas iespējas. Ja jūs tomēr nevarat novērst problēmu, konsultējieties ar speciālistu.

⚠ UZMANĪBU!

Vispirms izslēdziet motoru un atvienojiet aizdedzes vadu, pirms veicat kontroles vai regulējumus.

⚠ UZMANĪBU!

Ja pēc regulēšanas vai labošanas darba motors ir darbojies vairākas minūtes, atcerieties, ka izplūdes kolektors un citas daļas ir karstas. Tātad nepieskarieties, lai nepieļautu apdegumus.

Svarīga norāde remonta gadījumā:

Veicot ierīces piegādes atgriešanu remonta veikšanai, ievērojiet, ka ierīce drošības apsvērumu dēl tehniskās apkalpošanas stacijai jānosūta bez ellas un bez benzīna.

Traucējums lespējamais iemesls Novēršana
Nemierīga darbība, stipra ierīces vibrācija	Valīgas skrūves Pārbaudiet skrūves
	Valīgs naža stiprinājums Pārbaudiet naža stiprinājumu
	Nelīdzsvarots nazis Nomainiet nazi
Motors nedarbojas	Nav nospiesta motora bremzes svira Nospiediet motora bremzes sviru
	Akseleratora sviras nepareizs stāvoklis	Pārbaudiet iestatījumu
	Bojāta aizdedzes svece Nomainiet aizdedzes sveci
	Tukša degvielas tvertne lepildiet degvielu
	Piesārņota degviela lztukšojiet benzīna tvertni un uzpildiet ar tīru degvielu
	Auksta apkārtne	Nospiediet sūknīša pogu (ja ir pieejama)
	Bojāts motors	Vērsieties pilnvarotajā klientu servisā
Motors darbojas nemierīgi	Netīrs gaisa filtrs	Iztīriet gaisa filtru
	Piesārņota aizdedzes svece	Notīriet aizdedzes sveci
Zāliens klūst dzeltens, nevienmērīga plaušana	Nazis ir neass	Uzasiniet nazi
	Pārāk mazs griešanas augstums	Noregulējiet pareizo augstumu
Zāles izsviešana nav rūpīga	Pārāk zems griešanas augstums	Noregulējiet augstumu
	Nolietots nazis	Nomainiet nazi
	Aizsprostots savācējgrozs	Iztukšojiet savācējgrozu vai atbrīvojiet aizsprostojumu

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīrdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves dalļu, kas iespeļjams kluvusi nelietojama bojātu materiālu vai ražošanas

defektu dēl šajā laika periodā. Attiecībā uz rezerves dalām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
