KASUTUSJUHEND MS17351 SCHEPPACH

Bensiini-muruniiduk (ajamiga) Originaalkäsitsusjuhendi tõlge

Seadmel olevate sümbolite selgitus Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saat- vatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õnnetuste ärahoidmiseks. Järgige enne kasutamist kõiki ohutusjuhiseid. Lugege ja mõistke enne käikuvõtmist käsitsusjuhendi kogu teksti. Ärge niitke kallakul üles- või allapoole. Eemaldage enne muruniiduki käitamist maas lebavad väikeosad, mis võidakse eemale paisata. Eemalepaiskuvate osade oht töötava mootori korral. Tehke kindlaks, et teised isikud peavad kinni piisavast ohutusvahemaast. Eemaldage enne hooldustööde teostamist süüteküünla pistik. Hoidke käed ja jalad pöörlevatest nugadest eemal. Tähtis. Heitgaasid on mürgised, seepärast ärge käitage mootorit ventileerimata piirkondades Tähelepanu, kuum pealispind - põletusoht Kasutage kuulme- ja silmakaitset! TÄHELEPANU! Käitusained on tuleohtlikud ja plahvatusvõimelised - põletusoht. Ärge tankige kuuma või töötava mootoriga. Paagi maht Mootoriõli Noa pikkus Max lõikelaius Garanteeritud helivõimsustase Toode vastab kehtivatele Euroopa direktiividele. max. 3

8. Ülespanemine / enne käikuvõtmist ............................................ 99

14. Rattakõrguse seadur

17. Tõmbenöörstarter

19. Multšimissüdamik

Joon. 1 (a - e) a) 2 x ümarpeapolt M8 b) 2 x alusseib suur c) 4 x alusseib väike d) 4 x plastist tähtmutter e) 1 x käsitsusjuhend

4. Sihtotstarbekohane kasutus

Masin vastab kehtivale EÜ masinadirektiivile. Enne töö alustamist peavad olema kõik kaitse- ja ohutusseadised masina külge monteeritud.

• Operaator vastutab tööpiirkonnas kolmandate isi- kute eest.

• Masin on välja töötatud käsitsemiseks ühe isiku poolt.

• Järgige kõiki masinal olevaid ohutus- ja ohujuhi- seid.

• Hoidke kõik masinal olevad ohutusjuhised tervikli- kult loetavas seisundis.

• Kasutage masinat ainult tehniliselt laitmatus sei- sundis ja sihtotstarbekohaselt, ohutus- ning ohu- teadlikult ja kasutusjuhendit järgides!

• Kõrvaldage viivitamatult eelkõige rikked, mis või- vad ohutust halvendada (laske kõrvaldada)!

• Tuleb pidada kinni tootja ohutus-, töö- ja hooldu- seeskirjadest ning tehnilistes andmetes esitatud mõõtmetest.

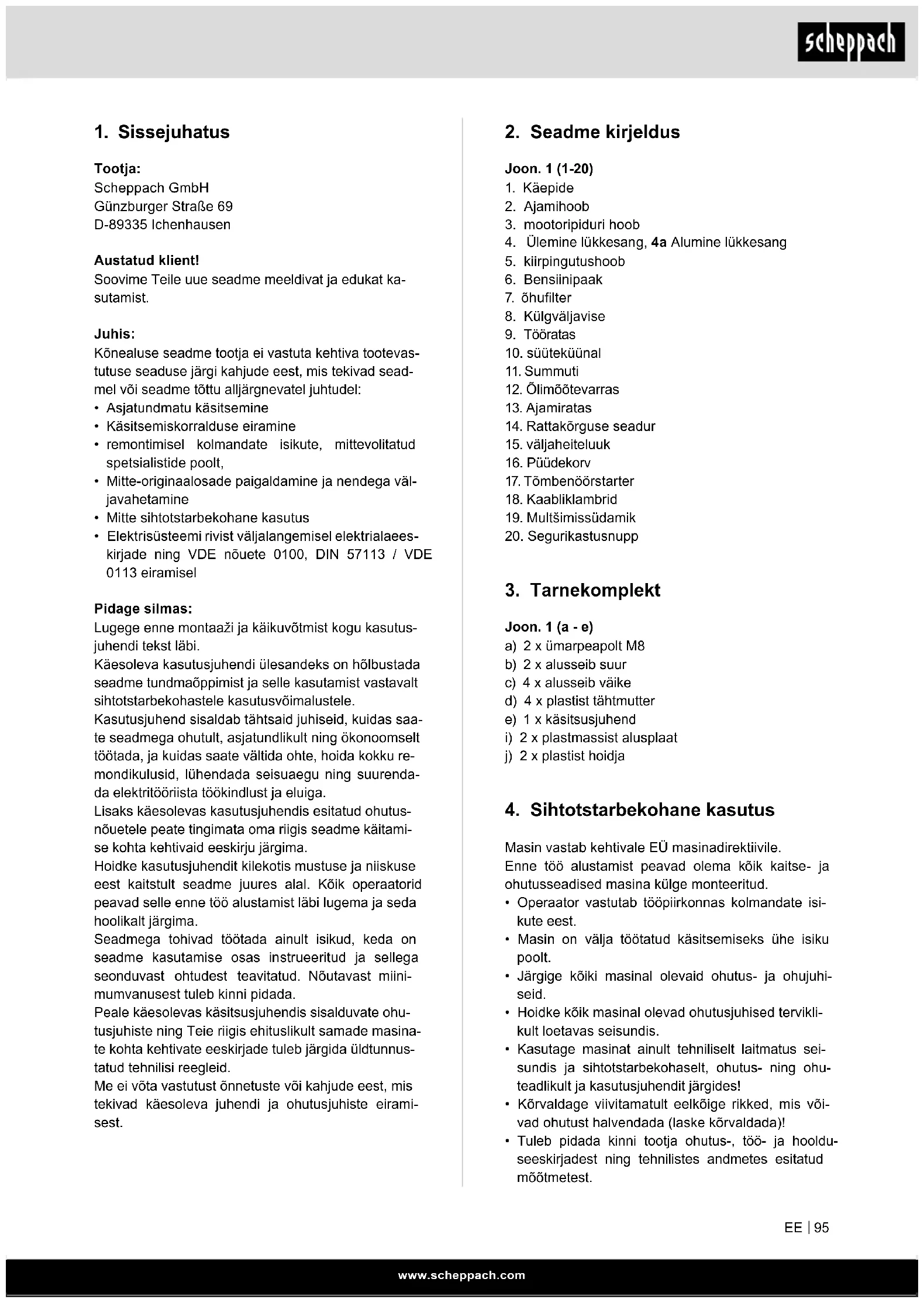

Tootja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Austatud klient! Soovime Teile uue seadme meeldivat ja edukat ka- sutamist. Juhis: Kõnealuse seadme tootja ei vastuta kehtiva tootevas- tutuse seaduse järgi kahjude eest, mis tekivad sead- mel või seadme tõttu alljärgnevatel juhtudel:

• Asjatundmatu käsitsemine

• Käsitsemiskorralduse eiramine

• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,

• Mitte-originaalosade paigaldamine ja nendega väl- javahetamine

• Mitte sihtotstarbekohane kasutus

• Elektrisüsteemi rivist väljalangemisel elektrialaees- kirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel Pidage silmas: Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi. Käesoleva kasutusjuhendi ülesandeks on hõlbustada seadme tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saa- te seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re- mondikulusid, lühendada seisuaegu ning suurenda- da elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutus- nõuetele peate tingimata oma riigis seadme käitami- se kohta kehtivaid eeskirju järgima. Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miini- mumvanusest tuleb kinni pidada. Peale käesolevas käsitsusjuhendis sisalduvate ohu- tusjuhiste ning Teie riigis ehituslikult samade masina- te kohta kehtivate eeskirjade tuleb järgida üldtunnus- tatud tehnilisi reegleid. Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eirami- sest.www.scheppach.com

m HOIATUS Selle korralduse eiramise korral valitseb oht elule või raskete vigastuste oht. m ETTEVAATUST Selle korralduse eiramise korral valitseb kergete kuni keskmiste vigastuste oht. m JUHIS Selle korralduse eiramise korral valitseb seadme või muude materiaalsete väärtuste kahjustamise oht. m Tähelepanu! Seadmete kasutamisel tuleb ohutusabinõudest kin- ni pidada, et vältida vigastusi ja kahjustusi. Lugege käesolev käsitsusjuhend / ohutusjuhised seetõttu hoolikalt läbi. Hoidke neid hästi alal, et neis sisalduv informatsioon oleks igal ajal käepärast. Kui peaksite seadme teistele isikutele üle andma, siis palun väljas- tage ka käesolev käsitsusjuhend / ohutusjuhised. Me ei võta vastutust õnnetuste või kahjude eest, mis te- kivad käesoleva juhendi ja ohutusjuhiste eiramisest. Kes et tohi seadet kasutada:

• Lapsed ja teised isikud, kes ei tunne kasutuskor- raldust (kohalikud nõuded võivad määrata kindlaks kasutaja miinimumvanuse)

• Alkoholi, uimastite või ravimite mõju all seisavad, väsinud või haiged inimesed Käsijuhitavate muruniidukite ohutusjuhised Juhised

• Lugege hoolikalt kasutuskorraldust. Tutvuge masi- na seadete ja selle õige kasutamisega.

• Ärge lubage lastel või teistel isikutel, kes ei tunne kasutuskorraldust, muruniidukit kasutada. Koha- pealsed nõuded võivad määrata kindlaks miini- mumvanuse.

• Ärge niitke kunagi, kui teised isikud, eriti lapsed või loomad, on läheduses. Mõelge sellele, et masina- juht või kasutaja vastutab teiste isikute või nende omandiga seonduvate õnnetuste eest.

• Kui peaksite seadme teistele isikutele üle andma, siis palun andke kätte ka käesolev käsitsusjuhend.

• Niitmise ajal tuleb kanda alati tugevaid jalatseid ja pikki pükse. Ärge niitke paljajalu ega kergetes san- daalides.

• Kontrollige maastikku, millel masinat kasutatakse, ja eemaldage kõik esemed nagu kivid, mänguas- jad, puupulgad ning traadid, mis võidakse kaasa haarata ja eemale paisata.

• Tuleb järgida asjakohaseid õnnetuste ennetami- se eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.

• Masinat tohivad kasutada, hooldada ja remontida ainult asjatundlikud isikud, kes seda tunnevad ja keda on ohtude osas instrueeritud. Masinal omavo- liliselt tehtud muudatused välistavad tootja vastutu- se sellest tekkivate kahjude eest.

• Masinat tohib kasutada ainult tootja originaaltarvi- kutega ja originaaltööriistadega.

• Igasugune ulatuslikum kasutus kehtib kui mitte siht- otstarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuüksi kasutajal.

• Seadet ei tohi kasutada kommerts-, käsitööndus- või tööstuskasutuseks.

• Kui Te pole kindel, kas mingi töötingimus on ohutu või ebaohutu, siis ärge töötage masinaga.

• Bensiini-muruniiduk on ette nähtud eraviisiliseks kasutamiseks õue- ja hobiaias. Õue- ja hobiaia muruniidukiteks peetakse selliseid seadmeid, mil- le iga-aastane kasutus ei ületa reeglina 50 tundi ja mida kasutatakse eelkõige rohu- või murupindadel, kuid mitte avalikel rajatistel, parkides, spordirajatis- tel või põllu- ning metsamajanduses. Tähelepanu! Kasutaja kehalise ohustamise tõttu ei tohi kasutada muruniidukit järgmistel töödel: puhmas- te, hekkide ja põõsaste kärpimiseks, servapiirdetai- mede või katusetaimestikes või rõdukastides muru lõikamiseks ning peenestamiseks, kõnniteede pu- hastamiseks (puhtaks imemiseks) ja hekseldina puu- ning hekilõikude peenestamiseks. Peale selle ei tohi kasutada muruniidukit mootorkobestina pinnasekõr- gendite nagu nt mutimullahunnikute tasandamiseks.

• Ohutusalastel põhjustel ei tohi kasutada muruniidu- kit muude tööriistade ja igat liiki tööriistakomplekti- de ajamiagregaadina. m HOIATUS Palun lugege enne seadme käikuvõtmist oma ohu- tuse huvides käesolev käsiraamat ja ohutusjuhised põhjalikult läbi. Kui annate seadme üle kolmandatele isikutele, siis pange käesolev kasutuskorraldus alati kaasa.

Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga: m Peale selle sisaldab käitusjuhend muid tähtsaid teks- tikohti, mis on tähistatud sõnaga “TÄHELEPANU!”. m OHT Selle korralduse eiramise korral valitseb suurim oht elule või eluohtlike vigastuste oht.www.scheppach.com

• Ärge muutke mootori reguleerimisseadeid ega andke sellele liigpöördeid.

• Vabastage enne mootori käivitamist mootoripidur.

• Käivitage mootorit ettevaatlikult vastavalt tootja korraldustele. Pöörake tähelepanu jalgade piisava- le vahekaugusele lõikenoast.

• Mootori käivitamisel või käimatõmbamisel ei tohi muruniidukit kallutada, välja arvatud juhul, kui mu- runiidukit tuleb sellel protseduuril üles tõsta. Kallu- tage sel juhul seda ainult nii palju, kui see on tin- gimata vajalik, ja tõstke seda üles ainult kasutaja vastasküljelt.

• Ärge käivitage mootorit, kui seisate väljaviskekana- li ees.

• Ärge pange käsi või jalgu kunagi pöörlevate osade juurde või alla. Hoidke ennast alati väljaviskeavast eemale.

• Ärge tõstke ega kandke kunagi töötava mootoriga muruniidukit.

• Seisake mootor, tõmmake süüteküünla pistik maha ja veenduge, et kõik liikuvad osad on seiskunud: - Enne blokaadide vabastamist või ummistuste kõrvaldamist väljaviskekanalis. - Enne muruniiduki kontrollimist, puhastamist või sellel tööde läbiviimist. - Kui tabati võõrkeha. Otsige muruniidukil kahjus- tusi ja viige nõutavad remondid läbi enne muru- niiduki uuesti käivitamist ja selle töötamist. Kui muruniiduk hakka ebatavaliselt tugevasti vibree- rima, siis on vajalik kohene ülekontrollimine.

• Seisake mootor: - Kui eemaldute muruniiduki juurest. - Enne juurdetankimist.

• Masina käitamine ülemäärase kiirusega võib suu- rendada õnnetusohtu.

• Olge masina seadistustöödel ettevaatlik ja vältige sõrmede kinnikiilumist liikuva lõiketööriista ning jäi- kade seadmeosade vahel.

• Olge eriti ettevaatlik järeleandvatel pinnastel ja prü- gidepoode, kraavide või tiikide läheduses niitmisel.

• Kasutaja peab olema kasutamises, seadistamises ja käsitsemises (seadistus keelatud rakendused) piisavalt koolitatud.

• Kontrollige seade regulaarselt üle ja tehke iga kord enne kasutamist kindlaks, et kõik käivitusksaato- rid ning puutelülitid talitlevad nõuetekohaselt.

• Pidage silmas, et nõuetele mittevastav hooldus, mitteühilduvate varuosade kasutamine või ohutus- seadiste eemaldamine või moditseerimine võib seadmel kahjustusi ja sellega töötavatel inimestel raskeid vigastusi põhjustada.

• Pidage silmas, et muruniiduki ohutussüsteeme või seadiseid ei tohi manipuleerida ega deaktiveerida.

• Pidage silmas, et kasutaja ei tohi muuta ega mani- puleerida mitte mingeid pitseeritud seadeid mooto- ri pöördearvu reguleerimises. m HOIATUS Bensiin on äärmiselt süttimisohtlik:

• Säilitage bensiini ainult selleks ettenähtud mahu- tites.

• Tankige ainult õues ja ärge suitsetage tankimis- protseduuri ajal.

• Bensiin tuleb sisse valada enne mootori käivita- mist. Mil mootor töötab või niiduk on kuum, ei tohi paagikorki avada ega bensiini juurde valada.

• Kui bensiin voolas üle, siis ei tohi proovida mooto- rit käivitada. Selle asemel tuleb masin bensiiniga saastunud pinnalt eemaldada. Tuleb vältida igasu- gust käivituskatset, kuni bensiiniaurud on lendu- nud.

• Ohutustehnilistel põhjustel tuleb bensiinipaak ja muud paagisulgurid kahjustumise korral välja va- hetada.

• Ärge säilitage bensiini kunagi sädemeallika lähe- duses. Kasutage alati kontrollitud kanistrit. Hoidke lapsed bensiinist eemal.

• Asendage defektsed mürasummutid

• Enne kasutamist tuleb alati vaatlusega kontrollida, kas lõiketööriistad, kinnituspoldid ja kogu lõikemoo- dul on ära kulunud või kahjustatud. Viskumise väl- timiseks tohib ära kulunud või kahjustatud lõiketöö- riistu ning kinnituspolte vahetada ainult komplekti kaupa.

• Pidage mitme noaga seadmete puhul silmas, et ühte nuga pöörates võivad hakata teised noad pöörlema. Ümberkäimine

• Ärge laske sisepõlemismootoril töötada suletud ruumides, kus võib koguneda ohtlik süsinikmo- nooksiid.

• Niitke ainult päevavalguses või hea tehisvalgustuse korral. Kui võimalik, siis tuleb vältida seadme kasu- tamist märja rohuga.

• Muruniiduki kasutamine äikese korral on keelatud - pikselöögi oht!

• Pöörake kallakutel alati tähelepanu heale seisule.

• Juhtige masinat ainult sammukiirusel.

• Ratastel masinate puhul kehtib: Niitke risti kallakut, mitte kunagi üles- või allapoole.

• Olge eriti ettevaatlik, kui muudate kallakul sõidu- suunda.

• Ärge niitke ülemäära järskudel kallakutel ja prügi- depoode, kraavide või tiikide läheduses. Olge eriti ettevaatlik, kui pöörate muruniidukit ümber või tõm- bate enda poole.

• Peatage lõikenuga, kui muruniidukit tuleb kalluta- da, kui seda transporditakse üle muude pindade kui rohu ja kui seda liigutatakse niidetavalt pinnalt ära või selle juurde.

• Ärge kasutage muruniidukit kunagi kahjustatud kaitseseadistega või kaitsevõredega või paigalda- mata kaitseseadisteta nagu nt põrkeplekkideta ja/ või rohupüüdeseadisteta.www.scheppach.com

Müraemissiooni informatsiooni mõõdeti asjaomaste normide järgi: Helirõhk L

85,0 dB (A) Mõõtemääramatus K

96,1 dB (A) Mõõtemääramatus K

1,83 dB Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. Vibratsioon A

Piirake müra teke ja vibratsioon miinimumile!

• Kasutage ainult laitmatuid seadmeid.

• Hooldage ja puhastage seadet regulaarselt.

• Kohandage oma töötamisviis seadmele.

• Ärge koormake seadet üle.

• Laske seade vajaduse korral üle kontrollida.

• Lülitage seade välja, kui seda ei kasutata.

• Kandke kindaid. Bensiinimuruniiduki pikemaajalisel kasutamisel või- vad tekkida vibratsioonist tingitud verevarustushäired (valgete sõrmede tõbi). Sellisel juhul ei saa kasutamise kestuse kohta and- meid esitada, sest see võib olla inimeseti erinev. Järgmised tegurid võivad seda ilmingut mõjutada:

• Operaatori käte verevarustushäired

• Madalad välistemperatuurid

• Pikad kasutusajad Seetõttu soovitatakse sooje töökindaid kanda ja re- gulaarseid tööpause teha.

• Avage pakend ja võtke seade ettevaatlikult paken- dist välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).

• Kontrollige üle, kas tarnekomplekt on terviklik.

• Kontrollige seadet ja tarvikudetaile transpordikah- justuste suhtes. Puuduste korral tuleb kohe koha- letoojat teavitada. Hilisemaid pretensioone ei tun- nustata.

• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

• Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.

• Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate oma edasimüü- jalt.

• Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.

• Kasutage ainult tootja poolt soovitatud lõiketööriis- tu ja tarvikuid. Muude rakendustööriistade ja muu- de tarvikute kasutamine võib tähendada kasutajale vigastusohtu.

• Hoidke muruniidukit alati heas käitusseisundis.

• Müra- ja võnkekoormuse vähendamiseks on vaja teha piisavaid pause. Jääkohud ja kaitsemeetmed Ergonoomiliste põhimõtete eiramine Isikliku kaitsevarustuse (IKV) hooletu kasutus Isikliku kaitsevarustuse hooletu kasutamine võib põh- justada raskeid vigastusi. - Kandke ettenähtud kaitsevarustust. Inimlik käitumine, vale käitumine - Olge kõigil töödel alati kontsentreeritud. m Jääkoht - ei saa kunagi välistada. Ohustamine müra tõttu Kuulmekahjustused Pikemaajaline kaitsmata töötamine seadmega võib põhjustada kuulmekahjustusi. - Kandke põhimõtteliselt kuulmekaitset. Käitumine avariijuhtumil Alustage võimaliku tekkiva õnnetuse korral vastavalt vajalike esmaabimeetmetega ja kutsuge kiireimal või- malikul viisil arstiabi.

6. Tehnilised andmed

Mootori tüüp 1-silindriline 4-taktiline OHV mootor Töömaht: 173 cm³ Tööpöörded 2800 min

Võimsus 3,0 kW / 4,1 hj Kütus Tavabensiin/pliivaba max 10% bioetanooli Paagi maht 1,0 l Mootoriõli SAE 30 / 10W40 / 10W30 Paagi maht/õli 0,4 l lõikekõrguse seadur 25-75 mm / 7-kordne Püüdekorvi maht 65 l lõikelaius 51 cm Kaal 29,4 kg Õigus tehnilisteks muudatusteks reserveeritud!www.scheppach.com

Kui paigaldatud, siis võtke püüdekorv (16) maha ja pange multšimissüdamik (19) joon. 10-12 kuju- tatud viisil sisse. Tähelepanu: Külgväljaviske kate ei tohi olla multšimisel installitud. Lõikekõrguse seadistamine m Tähelepanu! Lõikekõrgust tohib seada ainult seisatud mootori ja mahatõmmatud süüteküün- lapistiku korral.

• Kontrollige enne niitmise alustamist, kas lõiketöö- riistad pole nürid ja nende kinnitusvahendid pole kahjustatud.

• Asendage nürid ja/või kahjustatud lõiketööriistad kogu komplektina, et vältida viskumise teket. Sei- sake selleks kontrolliks mootor ja tõmmake süüte- küünla pistik maha.

• Lõikekõrguse seadistamine toimub rattakõrguse seaduriga (joon. 13/pos 14). Seadistada saab 7 eri- nevat lõikekõrgust.

• Tõmmake seadistushooba väljapoole ja seadistage soovitud lõikekõrgus. Hoob kseerub soovitud po- sitsioonis (joon. 13). Niitmispinna ettevalmistamine Uurige enne niitmist hoolikalt niidetavat pinda. Ee- maldage kivid, puupulgad, luud, traadid, mänguasjad ja teised esemed, mida võib seade eemale paisata.

m Tähelepanu! Mootor tarnitakse ilma õlita. Valage seetõttu en- ne käikuvõtmist tingimata õli sisse. Kasutage selleks tavalist multiviskoosset õli (SAE 30). Õli- taset tuleb mootoris kontrollida iga kord enne niitmist. Samuti tuleb sisse valada bensiin, sest tarnesei- sund ei sisalda ka seda.

• Soovimatu käivitumise vältimiseks on muruniiduk varustatud mootoripiduriga (joon. 1, pos 3), mida tuleb vajutada enne muruniiduki käivitamist. Moo- toripiduri hoob peab lahtilaskmisel lähtepositsiooni tagasi pöörduma ja mootor seisatakse automaat- selt.

• Tõmmake mootoripiduri hooba (3) ja tõmmake jõu- liselt tõmbenöörstarterit (17). (Joon. 14)

• TÄHELEPANU: Kui tõmmatakse tõmbenöörstarte- rit, siis hakkab lõikenuga ka vabastatud mootoripi- duri hoova korral kohe pöörlema. Pöörake tähele- panu sellele, et lõikenoa ohupiirkonnas pole keha-/ võõrosi.

• Kui mootor töötab, siis vajutage ajamihooba (2) käepideme (1) poole, et sidestada niiduki ajam. m Tähelepanu! Seade ja pakendusmaterjal pole laste mänguas- jad! Lapsed ei tohi kilekottide, kilede ja väikede- tailidega mängida! m OHT Valitseb allaneelamis- ja lämbumisoht!

8. Ülespanemine / enne käikuvõtmist

Komponentide kokkupanemine. Tarnimisel on mõned osad demonteeritud. Kokkupa- nemine on lihtne, kui järgitakse järgmisi juhiseid. Juhis! Kokkupanemisel ja hooldustöödel vajate täiendavalt järgmisi tööriistu, mis ei sisaldu tarnekomplektis:

• lame õlipüüdevann (õlivahetuseks)

• mõõdutops 1-liitrine (õli- / bensiinikindel)

• bensiinikanister (5-liitrine on piisav u 6 töötunniks)

• lehter (sobiv paagi bensiinitäiteotsakule)

• majapidamislikud pühkimislapid (õli / bensiinijääki- de ärapühkimiseks; utiliseerimine tanklas)

• bensiini imupump (plast-teostus, saadaval ehitus- poodides)

• käsipumbaga õlikann (saadaval ehituspoodides)

• 0,4 l mootoriõli SAE 30 Montaaž

1. Võtke muruniiduk ja paigaldusosad pakendist väl-

ja ning kontrollige üle, kas kontrollige üle osad on olemas.

2. Kruvige alumine lükkesang vastavalt ühe poldi

(a), väikese alusseibi (c) ja plastist tähtmutriga (d) niiduki mõlemal küljel kinni. Pöörake seejuures tähelepanu sellele, et hiljem kinnitatavad raken- dustrossid ei sega (joon. 2-3).

3. Kruvige ülemine lükkesang vastavalt ühe kiirpin-

gutushoova (5), suure alusseibi (b), väikese alus- seibi (c) ja plastist tähtmutriga (d) mõlemal küljel alumise lükkesanga külge (joon. 4-5).

4. Haakige tõmbenöörstarteri (17) käepide joon. 6

näidatud viisil selleks ettenähtud konksu külge.

5. Fikseerige rakendustrossid kaasasolevate kaabli-

klambritega (18) (joon. 7) lükkesanga külge.

6. Klappige püüdekorv (16) lahti ja kseerige plast-

klambrid raami külge. (Joon. 8)

7. Niitmine püüdekorviga:

Tõstke väljaviskeluuk (15) ühe käega üles ja ripu- tage püüdekorv (16) joon. 9 näidatud viisil külge.

8. Niitmine külgväljaviskega (8):

Tõstke külgväljaviskeklapp üles ja riputage külg- väljaviskeadapter külge (joon. 15/15a). Kui paigal- datud, siis võtke püüdekorv (16) maha ja pange multšimissüdamik (19) kohale.www.scheppach.com

Mootori käivitamine (joon. 14)

• Veenduge, et süütekaabel on süüteküünla külge ühendatud.

• Seiske mootorniiduki taga. Üks käsi surub mooto- ripiduri hooba (3) vastu käepidet, teine käsi peaks olema tõmbenöörstarteril.

• Käivitage mootor tõmbenöörstarteriga (17). Selleks tõmmake käepidet u 10-15 cm (kuni tuntava takis- tuseni) välja, siis tõmmake jõuliselt ühe tõmbega enda poole. Kui mootor ei peaks olema käivitunud, siis tõmmake veelkord käepidet enda poole.

• Mootoril oleva kaitsekihi tõttu võib tekkida kerge suitsuemissioon, kui kasutate seadet esimest kor- da. See on normaalne protseduur. Järgige: Kergem käivitumine madalatel tempera- tuuridel segurikastusnupu (20) vajutamisel, joon.

14. Kasutage ainult külma masina korral!

• Ärge laske tõmbenöörstarteril hooga tagasi joosta.

• Tähelepanu: Jaheda ilmaga võib osutuda vajali- kuks käivitusprotseduuri mitu korda korrata. Mootori väljalülitamine:

• Laske mootori seiskamiseks ajamihoob (2) ja see- järel mootoripiduri hoob (3) lahti ning oodake, kuni nuga seisab paigal.

• Tõmmake süüteküünla pistik süüteküünalt (10) maha, et vältida mootori ettekavatsematut käivitu- mist.

• Kontrollige enne uuesti käivitamist mootoripiduri rakendustrossi. Kontrollige, kas rakendustross on õigesti monteeritud. Kokku murtud või kahjustatud seiskamistross tuleb välja vahetada. Enne niitmist Tähtsad juhised:

• Riietuge õigesti. Kandke tugevaid jalatseid ja mitte sandaale või spordijalatseid.

• Kontrollige lõikenuga. Paindunud või muul viisil kah- justatud nuga tuleb originaalnoa vastu välja vahetada.

• Täitke bensiinipaaki õues. Kasutage täitelehtrit ja mõõteanumat. Pühkige ülevoolanud bensiin ära.

• Lugege ja järgige käitusjuhendit ja ka juhiseid moo- tori ning lisaseadmete kohta. Säilitage juhendit ka teistele seadme kasutajatele kättesaadavalt.

• Summuti heitgaasid on ohtlikud. Käivitage mootorit ainult õues.

• Veenduge, et kõik ohutusseadised on olemas ja ta- litlevad korralikult.

• Seadet peaks käsitsema ainult üks inimene, kes on ka selleks sobiv.

• Märja rohu niitmine võib olla ohtlik. Niitke võimalu- sel kuiva rohtu.

• Andke teistele inimestele või lastele korraldus viibi- da niidukist eemal.

• Enne muru niitmise alustamist peaksite selle prot- seduuri mõned korrad läbi viima tegemaks kind- laks, et kõik talitleb korrektselt. m HOIATUS Iga kord, kui peate oma muruniidukil mingeid seadistus- ja/või remonditöid teostama, siis oo- dake, kuni nuga enam ei pöörle. Seisake iga kord enne seadistus-, hooldus- ja re- monditööd mootor ning tõmmake süüteküünla pistik maha. Ajami kasutamine:

• Mootoripidur (3): Kasutage hooba mootori seiska- miseks. Kui lasete hoova lahti, siis peatuvad moo- tor ja lõikenuga automaatselt.

• Tõmmake niitmisel ajamihoob (2) vastu käepidet (1). Enne tegelikku niitmist peaksite start-/stopp- hoova mitu korda üle kontrollima. Veenduge, et tõmbetross liigub kergelt.

• Ajamihoob (2): Kui vajutate seda, siis suletakse sidur ja muruniiduk hakkab töötava mootori korral sõitma. Laske sõidu- kang sõitva muruniiduki peatamiseks õigeaegselt lahti. Harjutage enne esmakordset niitmist kohalt- võtmist ja peatumist, kuni tunnete sõidukäitumist. Hoiatusjuhis: Kui käivitatakse mootor, siis lõikenuga pöörleb. Tähtis: Liigutage enne mootori käivitamist mitu korda mootoripidurit kontrollimaks, kas stopptross talitleb ka korralikult. Järgige: Mootor on ette nähtud lõikekiirusele, mis vastab rohu omadustele, rohu püüdekorvi viskamise ja mootori pika eluea saavutamisele.

• Kontrollige õlitaset.

• Avage paagikork ja täitke bensiinipaak (6) kuni paa- gi täiteotsaku alumise punktini u 1,4 liitri bensiiniga. Kasutage täitmiseks lehtrit ja mõõteanumat. Ärge täitke paaki üle.

• Kasutage värsket, puhast pliivaba kütust. Ärge segage mitte mingil juhul õli bensiiniga. Soe- tage kütust kogustes, mille saab 30 päeva jooksul ära tarbida, et garanteerida kütuse värskus. Järgige: Kasutage pliivaba tavabensiini bioetanooli osakaaluga max 10%. m HOIATUS Kasutage alati ainult turva-bensiinikanistrit. Ärge suitsetage bensiini sissevalamisel. Eemaldage kõik õli või bensiini jäägid. Lülitage mootor enne bensiini sissevalamist välja ja laske mootoril mõni minut maha jahtuda.www.scheppach.com

Ärge üritage kunagi nuga peatada. Kontrollige regulaarselt, kas nuga on õigesti kinni- tatud, heas seisundis ja korralikult teravaks lihvitud. Kui see ei peaks olema nii, siis lihvige see teravaks või asendage. Kui liikuv nuga tabab mingit eset, siis peatage muruniiduk ja oodake, kuni nuga seisab täiesti paigal. Kontrollige seejärel noa ja noahoidiku seisundit. Kui see on kahjustatud, siis tuleb see välja vahetada. Juhised niitmiseks:

• Pöörake tähelepanu kõvadele esemetele. Murunii- duk võib kahjustada saada või vigastused tekkida.

• Kuum mootor, summuti või ajam võib põletusi põh- justada. Seega ärge puudutage.

• Niitke kallakutel või järsult langeval maastikul ette- vaatlikult.

• Niitke ainult piisavates nähtavustingimustes.

• Kontrollige niiduk, nuga ja teised osad üle, kui sõi- deti võõrkehasse või seade vibreerib tugevamini kui tavaliselt.

• Ärge tehke seadetes muudatusi ega remonte ilma mootorit eelnevalt seiskamata. Tõmmake süüte- kaabli pistik maha.

• Pöörake tänaval või selle lähedal tähelepanu tee- liiklusele. Hoidke rohu väljavise tänavast eemal.

• Vältige kohti, kus rattad enam ei haardu või niitmine on ebaturvaline. Veenduge enne tagurpidiliikumist, et Teie taga pole väikelapsi.

• Seadistage tihedas kõrges rohus kõrgeim lõikeaste ja niitke aeglasemalt. Seisake enne rohu või muude ummistuste mootor ja vabastage süütekaabel.

• Ärge eemaldage kunagi osi, mis on ette nähtud ohutuseks.

• Ärge tankige kunagi bensiini, kui mootor on veel kuum või töötab. Püüdekorvi tühjendamine Kui niitmise ajal jäävad rohujäägid maapinnale leba- ma, siis tuleb püüdekorv tühjendada. m HOIATUS Seisake enne püüdekorvi mahavõtmist mootor ja oodake ära lõiketööriista seiskumine. Tõstke püüdekorvi (16) mahavõtmiseks väljaviskeluuk (15) ühe käega üles ja võtke teise käega püüdekorv (16) kandekäepidemest välja (joon. 16). Ohutuseeskir- ja kohaselt kukub väljaviskeluuk (15) püüdekorvi lahti- haakimisel kinni ja sulgeb tagumise väljaviskeava. Kui seejuures jääb avasse rohujääke, siis on mooto- ri kergemaks käivitamiseks otstarbekas muruniidukit umbes 1m tagasi tõmmata. Ärge eemaldage lõikematerjali jääke niiduki korpusest ja tööriistast käte või jalgadega, vaid sobivate abiva- henditega, nt pühkimisharjaga või käsiharjaga. Korraliku kogumise tagamiseks tuleb püüdekorv (16) ja eriti õhuvõre pärast kasutamist seestpoolt puhastada.

• Ärge niitke kunagi halbades nähtavustingimustes.

• Tõstke maas lebavad lahtised esemed nagu kivid, mänguasjad, puupulgad ja traadid jne enne niitmist maapinnalt üles. Juhised õigeks niitmiseks m Tähelepanu! Ärge avage kunagi väljaviskeluu- ki, kui püüdeseadis pole tühjendatud ja mootor veel töötab. Ringlev nuga võib põhjustada vigas- tusi. Kinnitage väljaviskeluuk ja püüdekorv alati hoolikalt. Lülitage eemaldamisel eelnevalt mootor välja. Juhttaladega etteantud ohutusvahemaast noakorpu- se ja kasutaja vahel tuleb alati kinni pidada. Niitmisel ja sõidusuuna muutmisel nõlvadel ning kal- lakutel tuleb olla eriti ettevaatlik. Pöörake tähelepanu turvalisele seisule, kandke libisemiskindla haarduva tallaga jalatseid ja pikki pükse. Niitke alati kallakuga risti. Üle 15-kraadise kaldega kallakutel ei tohi ohutusalas- tel põhjustel muruniidukiga niita. Harjutage erilist ettevaatust tagurpidiliikumisel ja mu- runiiduki tõmbamisel. Komistamisoht! Multšimine Multšimisel peenestatakse lõikematerjali niiduki sule- tud korpuses ja jaotatakse taas murule laiali. Rohu kogumine ja utiliseerimine puudub. m JUHIS! Multšimine on võimalik ainult suhteliselt lühikese muru korral. Haakige multšimisfunktsiooni kasutamiseks püüde- korv (16) lahti ja lükake multšimisadapter (joon.10-12 / 19) väljaviskeavasse ning sulgege väljaviskeluuk (15). Niitmine Niita saab kas monteeritud püüdekorviga (16) võib alternatiivselt monteeritud külgväljaviskega (8). Külg- väljaviske kasutamiseks peaks olema multšimissüda- mik (19) monteeritud. Lõigake ainult teravate laitmatute nugadega, et rohu- kõrred ei narmastuks ega muru muutuks kollaseks. Juhtige puhta lõikepildi saavutamiseks muruniidukit võimalikult sirgete radadega. Seejuures peaksid ra- jad alati mõne sentimeeteri võrra kattuma, et ei tekiks triipe. Hoidke niiduki korpuse alakülg puhas ja eemaldage tingimata rohusetted. Setted raskendavad käivitus- protseduuri, halvendavad lõikekvaliteeti ja rohu väl- javiset. Kallakutel tuleb luua lõikerada kallakuga risti. Muruniiduki äralibisemist saab takistada ülespoole kaldu seadmisega. Valige lõikekõrgus olenevalt muru tegelikust pikkusest. Tehke mitu läbikäiku nii, et mak- simaalselt kärbitakse muru ühekorraga 4 cm. Seisake enne noal igasuguste kontrollide läbiviimist mootor. Mõelge sellele, et nuga pöörleb pärast moo- tori väljalülitamist veel mõne sekundi vältel edasi.www.scheppach.com

• Võtke multšimissüdamik välja / rohupüüdekott ära.

• Kinnitage vooliku ühendusotsak niidukile (w) ja avage veekraan. (Joon. 24)

• Käivitage niiduk ja lülitage u 30 sek pärast välja. Pöörlev noatala paiskab vett niiduki alaküljele ja seega puhastab seda.

• Sulgege veekraan ja tõmmake vooliku ühendusot- sak maha.

• Puhastage ülakülg lapiga (ärge kasutage teravaid esemeid).

• Laske mootoril senikaua töötada, kuni ülejäänud bensiin on ära kulutatud.

• Laske mootoriõli soojast mootorist välja.

• Haakige tõmbenöörstarter (17) konksust lahti. Va- bastage kiirpingutushoob (5) ja klappige ülemine lükkesang alla. Pidage seejuures silmas, et pikalik- lappimisel ei murta rakendustrosse kokku.

• Mähkige mõned kihid lainepappi ülemise ja alumi- se lükkesanga ning mootori vahele, et vältida hõõr- dumist.

Ladustage seadet ja selle tarvikuid pimedas, kuivas, külmumisvabas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30 ˚C va- hel. Säilitage tööriista originaalpakendis. Katke tööriist kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit tööriista juures.

• Ärge säilitage muruniidukit kunagi koos paagis oleva bensiiniga hoones, kus bensiiniaurud võivad lahtise tule või sädemetega kokku puutuda.

• Laske enne muruniiduki seismapanemist suletud ruumidesse mootoril maha jahtuda.

• Hoidke mootor, summuti ja kütusepaagi piirkond tu- lekahju ohu vähendamiseks rohust, lehtedest ning väljatungivast määrdest (õlist) puhas. Ettevalmistus muruniiduki ladustamiseks Hoiatusjuhis: Ärge eemaldage bensiini suletud ruumi- des, tule lähedal ega suitsetamise ajal. Gaasiaurud võib põhjustada plahvatusi või tulekahju.

• Tühjendage bensiinipaak bensiini imupumbaga.

• Käivitage mootor ja laske mootoril senikaua tööta- da, kuni ülejäänud bensiin on ära kulutatud.

• Tehke iga kord pärast hooaega õlivahetus. Selleks eemaldage vana mootoriõli soojast mootorist ja va- lage uus sisse.

• Eemaldage süüteküünal silindripeast. Riputage püüdekorvi (16) külge ainult väljalülitatud mootori ja paigalseisva lõiketööriista korral. Tõstke väljaviskeluuk (15) ühe käega üles ja riputage püüdekorv (16) teise käega käepidemest hoides ülalt- poolt külge. (joon. 9) Pärast niitmist

• Laske enne muruniiduki ladustamist suletud ruumis mootoril maha jahtuda. Eemaldage enne lattu pa- nemist rohi, puulehed, kleepuv mustus ja õli. Ärge ladustage niidukil muid esemeid.

• Kontrollige enne uuesti kasutamist kõiki polte ja mutreid. Lõtvunud poldid tuleb tugevasti kinni pin- gutada.

• Tühjendage püüdekorv (16) enne uuesti kasuta- mist.

• Vabastage süüteküünla pistik, et vältida lubamatut kasutamist.

• Pöörake tähelepanu sellele, et niidukit ei seisata ohuallika kõrval. Gaasi väljatungimine võib põhjus- tada plahvatusi.

• Remondiks tohib kasutada ainult originaalosi või tootja poolt kinnitatud osi (vt aadressi garantiido- kumendis).

• Tühjendage bensiinipaak niiduki pikema mittekasu- tuse korral bensiini imupumbaga.

• Õlitage ja hooldage seadet.

Pärast igakordset kasutamist tuleks niiduk põhjalikult puhastada. Eriti alakülg ja noapesa. m Tähelepanu! Tõmmake enne puhastamist süüteküünla kaabel ohutusalastel põhjustel maha. Kallutage niidukit eelistatult tahapoole. Süüteküünal peaks olema ülespoole suunatud, nii väldite mootori- õli sattumist sisselasketrakti või väljavoolamist. Alternatiivselt võite seadme ka küljele kallutada, see- juures peate pöörama tingimata tähelepanu sellele, et õhulter asub ülaküljel. Juhis: Tühjendage enne muruniiduki kallutamist kütu- sepaak täielikult bensiini imupumbaga. Muruniidukit ei tohi kallutada üle 90 kraadi. Kõige hõlpsamalt saate mustuse eemaldada kohe pärast niitmist. Kinnikuivanud rohujäägid ja mustus võivad halvenda- da niitmisrežiimi. Kontrollige, kas rohu väljaviskeka- nal on rohujääkidest vaba ja eemaldage need vaja- duse korral. Ärge puhastage niidukit kunagi veejoa või kõrgsurve- pesuriga. Mootor peab jääma kuivaks. Agressiivseid puhastusvahendeid nagu külmpuhas- tusvahendit või pesubensiini ei tohi kasutada.www.scheppach.com

Kahjustatud noad Kui nuga peaks olema kogu ettevaatusest hoolimata takistusega kokku puutunud, siis seisake kohe moo- tor ja tõmmake süüteküünla pistik maha. Kallutage niiduk küljele ja kontrollige kahjustumise suhtes üle. Kahjustatud või paindunud noad tuleb väl- ja vahetada. Ärge painutage paindunud nuga kunagi jälle sirgeks. Ärge töötage kunagi paindunud või tugevasti äraku- lunud noaga, sest see põhjustab vibratsiooni ja võib põhjustada niidukil edasisi kahjustusi. m Tähelepanu! Kahjustatud noaga töötamisel valit- seb vigastusoht. Noa ülelihvimine Noaterad saab metalliviiliga üle teritada. Viskumise vältimiseks peaks lihvimist läbi viima volitatud eriala- töökoda. Õlitaseme kontrollimine m Tähelepanu! Ärge käitage mootorit kunagi ilma õlita või liiga vähese õliga. See võib põhjustada moo- toril raskeid kahjustusi. Kasutage ainult mootoriõli SAE 30. Õlitaseme kontrollimine (joon. 18):

• Seadke muruniiduk tasasele sirgele pinnale.

• Keerake õlimõõtevarras (12) vasakpöördega välja ja pühkige mõõtevarras puhtaks. Pistke mõõtevar- ras jälle lõpuni täiteotsakusse, ärge keerake kinni.

• Tõmmake mõõtevarras välja ja lugege õlitase ho- risontaalses asendis maha. Õlitase peab asuma õlimõõtevardal (12) max ja min vahel. Õlivahetus (joon. 23)

• Mootoriõli vahetust tuleks teostada kord aastas enne hooaja algust töösooja ja väljalülitatud moo- tori korral.

• Kasutage ainult mootoriõli (SAE 30).

• Tühjendage bensiinipaak (bensiini imupumbaga).

• Paigutage lapik õlipüüdevann (ruumala min 1 liiter) muruniiduki ette.

• Keerake õlimõõtevarras välja ja kallutage niidukit niipalju, kuni kogu õli on kogumisvanni välja voo- lanud.

• Seejärel valage värsket mootoriõli kuni õlimõõte- varda ülemise märgistuseni sisse (u 0,4l), ärge täit- ke seadet üle.

• Tähelepanu! Ärge keerake õlimõõtevarrast õlitase- me kontrollimiseks sisse, vaid pistke ainult keerme- ni sisse. Vana õli tuleb utiliseerida kehtivatele nõuetele.

• Valage õlikannuga u 20 ml õli silindrisse.

• Tõmmake aeglaselt starteri käepidet nii, et õli kait- seb silindrit seest.

• Keerake süüteküünal taas sisse.

• Puhastage silindri jahutusribid ja korpus.

• Puhastage kogu seade, et kaitsta värvkatet.

• Säilitage seadet hästi ventileeritud paigas või ko- has.

• Regulaarne hoolikas korrashoid on vajalik, et ga- ranteerida seadme muutumata ohutusnivoo ja jõudlus.

• Hoolitsege selle eest, et kõik mutrid, poldid ja kru- vid on tugevasti kinni pingutatud ning seade on tur- valises tööseisundis.

• Kontrollige rohupüüdeseadist regulaarselt kulumi- se või talitlusvõime kao suhtes.

• Puhastage püüdekorvi regulaarselt veega ja laske sellel hästi kuivada.

• Asendage ohutusalastel põhjustel kulunud või kah- justatud osad.

• Tühjendage pikema ladustamise või hoolduse kor- ral kütusepaak. See peaks toimuma õues bensiini imupumbaga (saadaval ehituspoodides). m HOIATUS Ärge töötage kunagi töötava mootori korral süüte- süsteemi voolu juhtivate osade kallal ega puudutage neid. Tõmmake enne kõiki hooldus- ja hoolitsustöid süüteküünla pistik süüteküünalt maha. Ärge teosta- ge kunagi mingeid töid töötaval seadmel. Töid, mida pole käesolevas käsitsusjuhendis kirjeldatud, peaks läbi viima ainult volitatud erialatöökoda. Rattateljed ja rattarummud

• Tuleks kord hooaja jooksul ära puhastada ja kergelt sisse määrida. Nuga Laske ohutusalastel põhjustel nuga teritada, tasakaa- lustada ja monteerida ainult volitatud erialatöökojas. Optimaalse töötulemuse saavutamiseks soovitatakse lasta nuga üks kord aastas üle kontrollida. Noa vahetamine (joon. 17) Lõiketööriista vahetamisel tohib kasutada ainult ori- ginaalvaruosi. Kandke noa vahetamisel lõikevigastuste vältimiseks kaitsekindaid. Ärge paigaldage kunagi teist nuga.

• Tühjendage bensiinipaak enne tera eemaldamist.

• Eemaldage tera asendamiseks polt.

• Pange jälle kõik joon. 17 näidatud viisil kohale. Kin- nitage polt nõuetekohaselt. Kinnituse pöördemo- ment on 45Nm. Asendage ka tera polt, kui asen- date tera.www.scheppach.com

Käitusajad Palun järgige ka seadusega sätestatud nõudeid mu- runiidukite käitusaegade regulatsioonide kohta, mis võivad kohati erineda. Tähtis juhis remondi korral: Palun pidage seadme remondiks tagasitarnimisel silmas, et seade tuleb saata ohutusalastel põhjustel teenindusjaama õli- ja bensiinivabalt. varuosade tellimine Varuosade tellimisel tuleks edastada järgmised and- med:

• seadme artiklinumber Varuosad / tarvikud Muruniiduki nuga - artikli-nr: 7911200628 Teenindus-informatsioon Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi. Kuluosad*: süüteküünal, õhulter, bensiinilter, nuga, kiilrihm, aku

• ei sisaldu tingimata tarnekomplektis! Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

14. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta Pakendusmaterjalid on taas- käideldavad. Palun utiliseeri- ge pakendid keskkonnasõb- ralikult. Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vana- seadmesse paigaldatud, tuleb enne äraandmist välja võtta! Nende utiliseerimist reguleeritakse pa- tareiseadusega.

• Elektri- ja elektroonikaseadmete omanikud või ka- sutajad on seadusega kohustatud need kasutuse lõpus tagastama.

• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest! Rihmade puhastamine (joon. 17, 19)

• Eemaldage nuga ja reduktorikorpus vabastades poldid.

• Puhastage reduktori ja kiilrihma elemendid üks kuni kaks korda aastas harja või suruõhuga.

• Paigaldage reduktorikorpus ja nuga taas poltidega. Rakendustrosside hoolitsus ja seadistamine Õlitage rakendustrosse sageli ja kontrollige neid ker- ge liikuvuse suhtes. Õhultri hooldus (joon. 20) Määrdunud õhulter vähendab mootori võimsust väiksema õhuvoolu tõttu karburaatorile. Regulaarne kontroll on seetõttu asendamatu. Õhultrit tuleks kontrollida iga 25 töötunni järel ja seda vajaduse korral puhastada. Väga tolmuse õhu puhul tuleb õhultrit kontrollida sagedamini. Võtke õhultri kate maha ja eemaldage svammlter. Asendage õhulter, et vältida esemete kukkumist õhu sisselaskesse (joon. 20). Tähelepanu: Ärge puhastage õhultrit kunagi bensiini või põlemisvõimeliste lahustitega. Puhastage õhult- rit ainult suruõhuga või läbikloppimisega. Süüteküünla hooldus (joon. 21) Kontrollige süüteküünalt esmakordselt 10 töötunni jä- rel määrdumise suhtes ja puhastage seda vajaduse korral vask-traatharjaga. Hooldage süüteküünalt iga 50 töötunni järel. Tõmmake süüteküünal pistik pöördliigutusega maha. Eemaldage süüteküünal (10) süüteküünla võtmega. Seadistage vahe lehtkaliibrit kasutades 0,75 mm (0,030”) peale. Paigaldage süüteküünal (10) taas ja pöörake tähelepanu sellele, et Te ei pinguta seda liiga tugevasti kinni. Mootoripiduri hoob (joon. 1) Mootor on varustatud piduriga (3), mida tuleb regu- laarselt kontrollida. Pidurihoova lahtilaskmisel peab nuga 7 sekundi jooksul seisma jääma; kui see pole nii, siis ei tohi seadet kasutada. Pöörduge volitatud esindusse. Tehke kogu eluea jooksul kindlaks, et seade on lait- matus seisundis. Asjatundmatu hooldus võib põhjustada eluohtlikke vigastusi. Remont Veenduge pärast remonti või hooldust, kas kõik ohu- tustehnilised osad on paigaldatud ja laitmatus seisun- dis. Säilitage vigastusohtlikke osi teistele inimestele ja lastele kättesaamatult. Tähelepanu: Tootevastutuse seaduse kohaselt ei vas- tuta tootja asjatundmatutest remontidest või mitte-origi- naalvaruosade kasutamisest põhjustatud kahjude eest. Tellige klienditeenindus või volitatud spetsialist. Vas- tav kehtib ka tarvikuosade kohta.www.scheppach.com

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi uti- liseerida olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järg- mistes kohtades tasuta ära anda: - Avalik-õiguslikud utiliseerimis- või kogumispunk- tid (nt kommunaalsed toormejaamad) - Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko- hustatud või pakuvad seda vabatahtlikult. - Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta- suta ära anda või enda läheduses teise volitatud kogumispunkti suunata. - Tootja ja levitaja edasised täiendavad tagasivõt- mistingimused saate teada vastavast klienditee- nindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditee- nindusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmes- riikides ning alluvad Euroopa direktiivile 2012/19/ EL. Riikides väljaspool Euroopa Liitu võivad keh- tida vanade elektri- ja elektroonikaseadmete utili- seerimise kohta kõrvalekalduvad nõuded. Kasutusest kõrvaldatud seadme utiliseerimisvõi- maluste kohta saate teavet kohalikust valla- või linnavalitsusest. Kütused ja õlid

• Enne seadme utiliseerimist tuleb kütusepaak ja mootoriõli mahuti tühjendada!

• Kütus ja mootoriõli ei kuulu olmeprügisse ega ära- voolu, vaid tuleb suunata eraldi kogumisse või uti- liseerimisse!

• Tühjad õli- ja kütusemahutid tuleb utiliseerida kesk- konnasõbralikult.www.scheppach.com

15. Rikete kõrvaldamine

Veaotsing Tabel näitab võimalikke vigu, nende võimalikku põhjust ja võimalusi kõrvaldamiseks. Kui Te ei suuda probleemi sellest hoolimata kõrvaldada, siis kaasake nõu saamiseks spetsialist. m ETTEVAATUST! Lülitage enne ülevaatuste või häälestuste teostamist esmalt mootor välja ja tõmmake süütekaabel maha. m ETTEVAATUST! Kui mootor on pärast häälestamist või remonti mõne minuti töötanud, siis mõelge sellele, et summuti ja teised osad on kuumad. Seega ärge puudutage, et vältida põletusi. Tähtis juhis remondi korral: Palun pidage seadme remondiks tagasitarnimisel silmas, et seade tuleb saata ohutusalastel põhjustel teenindusjaama õli- ja bensiinivabalt. Rike Võimalik põhjus Abinõu Seadme ebaühtlane töötamine, tugev vibreerimine Poldid lahti Kontrollige polte Noakinnitus lahti Kontrollige noakinnitust Nuga viskub Asendage nuga Mootor ei tööta Ei vajutatud mootoripiduri hooba Vajutage mootoripiduri hooba Gaasihoova vale asend Kontrollige seadistust Süüteküünal defektne Asendage süüteküünal uuega Kütusepaak tühi Valage kütust sisse Saastunud kütus Tühjendage bensiinipaak ja täitke puhta kütusega Külm ümbrus Vajutage segurikastusnuppu (kui olemas) Mootor defektne Pöörduge volitatud klienditeeninduse poole Mootor töötab ebaühtlaselt Õhulter määrdunud Puhastage õhulter Süüteküünal määrdunud Puhastage süüteküünal Muru läheb kollaseks, lõige ebaühtlane Nuga pole terav Teritage nuga Lõikekõrgus on liiga väike Seadistage õige kõrgus Rohu väljavise ebapuhas Lõikekõrgus liiga madal Seadistage kõrgus Noad ära kulunud Vahetage noad välja Püüdekorv ummistunud Tühjendage püüdekorv või kõrvaldage ummistuswww.scheppach.com
