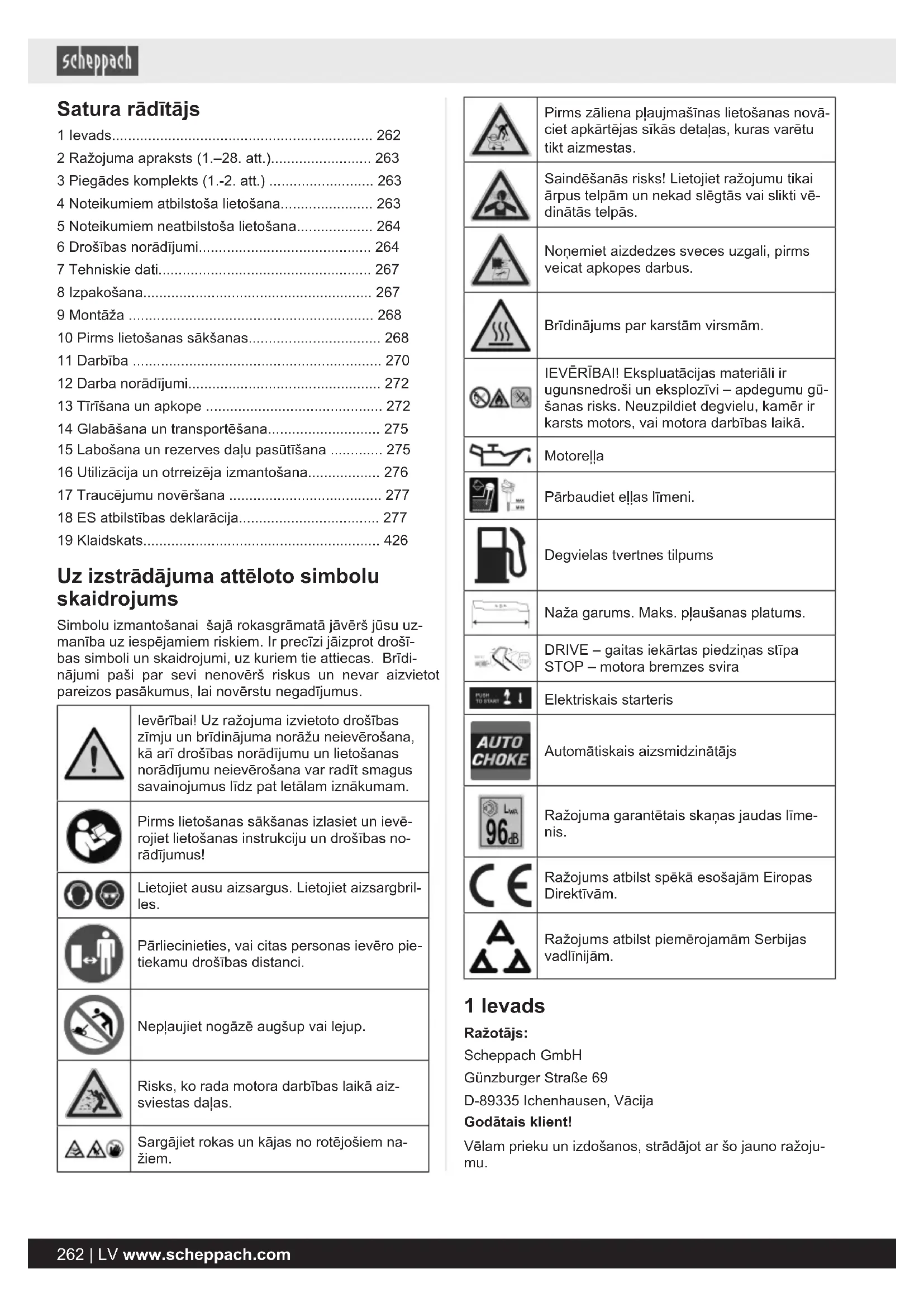

LIETOŠANAS INSTRUKCIJA MS15046E SCHEPPACH
LV Benzīna zāles plāvējs | Originālās lietošanas instrukcijas tulkojums 262
1 levads.... 262
2 Ražojuma apraksts (1.-28. att.).... 263
3 Piegādes komplekts (1.-2. att.) 263
4 Noteikumiem atbilstoša lietošana.... 263
5 Noteikumiem neatbilstoša lietošana.... 264
6 Drošības norādījumi.... 264
7 Tehniskie dati.... 267
8 Izpakošana.... 267
9 Montāža 268
10 Pirms lietošanas sākšanas.... 268
11 Darbība 270
12 Darba norādījumi.... 272
13 Tīrīšana un apkope 272
14 Glabāšana un transportēšana.... 275
15 Labošana un rezerves daļu pasūtīšana ...... 275
16 Utilizācija un otrreizēja izmantošana.... 276
17 Traucējumu novēršana 277
18 ES atbilstības deklarācija.... 277
19 Klaidskats.... 426
Uz izstrādājuma attēloto simbolu skaidrojums
Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdi-nājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.
| levērībai! Uz ražojuma izvietoto drošības zīmju un brīdinājuma norāžu neievērošana, kā arī drošības norādījumu un lietošanas norādījumu neievērošana var radīt smagus savainojumus līdz pat letālam iznākumam. |
| Pirms lietošanas sākšanas izlasiet un ievē-rojiet lietošanas instrukciju un drošības no-rādījumus! |
| Lietojiet ausu aizsargus. Lietojiet aizsargbrilles. |
| Pārliecinieties, vai citas personas ievēro pie-tiekamu drošības distanci. |
| Neplaujiet nogāzē augšup vai lejup. |
| Risks, ko rada motora darbības laikā aiz-sviestas daļas. |
| Sargājiet rokas un kājas no rotējošiem na-žiem. |
| Pirms zāliena plaujmašīnas lietošanas novāciet apkārtējas sīkās detaļas, kuras varētu tikt aizmestas. |
| Saindēšanās risks! Lietojiet ražojumu tikai ārpus telpām un nekad slēgtās vai slikti vē-dinātās telpās. |
| Noņemiet aizdedzes sveces uzgali, pirms veicat apkopes darbus. |
| Brīdinājums par karstām virsmām. |
| IEVĒRĪBAI! Ekspluatācijas materiāli ir ugunsnedroši un eksplozīvi – apdegumu gū-šanas risks. Neuzpildiet degvielu, kamēr ir karsts motors, vai motora darbības laikā. |
| Motorella |
| Pārbaudiet eļļas līmeni. |
| Degvielas tvertnes tīlpums |
| Naža garums. Maks. plaušanas platums. |
| DRIVE – gaitas iekārtas piedziņas stīpa STOP – motora bremzes svira |
| Elektriskais starteris |
| Automātiskais aizsmidzinātājs |
| Ražojuma garantētais skaņas jaudas līme-nis. |
| Ražojums atbilst spēkā esošajām Eiropas Direktīvām. |
| Ražojums atbilst piemērojamām Serbijas vadlīnijām. |
1 levads
Ražotājs:
Scheppach GmbH
D-89335 Ichenhausen, Vācija
Godātais klient!
Vēlam prieku un izdošanos, strādājot ar šo jauno ražojumu.
Norāde:
Šī ražojuma ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šim ražojumam vai šī ražojuma dēl saistībā ar:
• nelietpratīgu apkalpošanu
- lietošanas instrukcijas neievērošanu
- trešo personu, nepilnvarotu speciālistu veiktiem labošanas darbiem
- neoriginālo rezerves daļu montāžu un nomaiņu
• noteikumiem neatbilstošu lietošanu
- Elektroiekārtas atteices, ja neievēro valsts elektriskos priekšrakstus un noteikumus.
levērojiet!
Lietošanas instrukcija ir šī ražojuma sastāvdaļa.
Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu.
Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jomām. Uzglabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personai.
2 Ražojuma apraksts (1.-28. att.)
- Augšējais rokturis
1a. Gaitas iekārtas piedziņa (stīpa)
1b. Boudena trose
1c. Ātrdarbības iespīlēšanas svira
1d. Paplāksne
1e. Paplāksne
1f. Plastmasas zvaigžnveida uzgrieznis
- Motora bremzes svira
2a. Droselvārsta vadības trosīte
- Elektriskā startera bloks
3a. Elektriskais starteris
3b. Skrūve
- Apakšējais rokturis
4a. Plastmasas zvaigžnveida uzgrieznis
4b. Spraislis
4c. Vadikla
4d. Skrūve
4e. Kabelu skava
- Degvielas tvertne
5a. Degvielas tvertnes väks
- Gaisa filtra pärsegs
6a. Gaisa filtrs
- Ūdens pieslēgums
- Gaitas ritenis
- Aizdedzes sveces uzgalis
9a. Aizdedzes svece
- Izplüdes kolektors
- Ellas mērstienis
- Vāks izsviešanai uz sāniem
12a. Sānu izsviedējs
- Dzenošais ritenis
-
Izsviešanas vāks
-
Plaušanas augstuma regulēšanas mehānisms
15a. Mulčēšanas ieliktnis
16. Zāles savācējmaiss
17. Auklas starteris
17a. Auklas ākis
17b. Spārnuzgrieznis
18. Nazis
18a. Naža skrūve
18b. Paplāksne
18c. Motora darbvārpsta
18d. Kilsiksna
19. Karburatora skrūve
20. Akumulators
20a. Atblokēšanas taustinš
20b. Uzlādes līmeṇa indikators
21. Akumulatora lādētājs
3 Piegādes komplekts (1.-2. att.)
Poz. Skaits Apzīmējums
- 1 x Augšējais rokturis
1c. 2 x Ātrdarbības iespīlēšanas svira
1d. 2 x Paplāksne
1e. 2 x Paplāksne
1f. 2 x Plastmasas zvaigžnveida uzgrieznis
- 1 x Apakšējais rokturis
4a. 2 x Plastmasas zvaigžnveida uzgrieznis
4b. 2 x Spraislis
4c. 2 x Vadikla
4d. 2 x Skrūve
4e. 1 x Kabelu skava
12a. 1 x Sānu izsviedējs
15a. 1 x Mulčēšanas ieliktnis
-
1 x Zāles savācējmaiss
-
1 x Akumulators
-
1 x Akumulatora lādētājs
1 x Benzīna zāles plāvējs
2 x Lietošanas instrukcija
(zāliena plaujmašīna, akumulators + lā-dētājs)
4 Noteikumiem atbilstoša lietošana
Benzīna zāles plāvējs ir piemērots privātai lietošanai mājas pagalmā un dārzā. Par privātā pagalma un dārza zāles plāvējiem uzskata tādus, kuru lietošana gada griezumā nepārsniedz 50 stundas, un tos pārsvarā izmanto zāliena vai mauriņa kopšanai, bet ne publiskajos dārzos, parkos, sporta objektos, kā arī lauksaimniecībā un mež-saimniecībā.
Ražojumu drīkst izmantot tikai tam paredzētajam mērķim. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs un nevis ražotājs.
Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.
Personām, kas ražojumu izmanto un apkopj, jāpārzina ra-
žojums un jābūt informētām par iespējamiem riskiem.
Patvalīga izmaiņu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmaiņu rezultātā.
Ražojumu drīkst lietot tikai ar ražotāja oriğinālajām daḥām un oriğinālajiem piederumiem.
Jäievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.
BRĪDINĀJUMS
Pirms ražojuma lietošanas sākšanas jūsu pašu drošībai rūpīgi izlasiet šo rokasgrāmatu un vispārējos drošības norādījumus. Nododot ražojumu trešajām personām, kopā ar to vienmēr nododiet arī šo lietošanas instrukciju.
Ražojums ir 20V IXES sērijas daļa, un to drīkst lietot tikai ar šīs sērijas akumulatoriem. Akumulatorus drīkst lādēt tikai ar šīs sērijas lādētājiem. levērojiet ražotāja norādes.
5 Noteikumiem neatbilstoša lietošana
Nemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūpniecības uzņē-mumos, kā arī līdzīgos darbos.
BRĪDINĀJUMS
Lietotāja fiziskas bīstamības dēļ zāliena plau-jmašīnu nedrīkst izmantot šādiem darbiem (nepilnīgs uzskaitījums):
- krūmāju, dzīvžogu un krūmaugu apcirpšanai,
– vīteņaugu apgriešanai,
– zāliena kopšanai uz jumta apstādījumiem un balkonu kastēs,
- koku un krūmu atgriezumu mulčēšanai un smalcināšanai,
- ietvju tīrīšanai (sūkšanai, nopūšanai),
- augsnes nelīdzenumu, piem., kurmju rakumu, līdzi-nāšanai,
– nopļautās zāles transportēšanai, izņemot tam pare-dzētajā savācējmaisā.
Lietošanas instrukcijā izmantoto signālvārdu skaidrojums
BİSTAMI
Signālvārds, lai apzīmētu tieši gaidāmo bīsta-mības situāciju, ja to pieļauj, tad tās sekas ir nāve vai smags savainojums.
BRĪDINĀJUMS
Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nāve vai smags savainojums.
UZMANIBU
Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nenozīmīgs vai vidējs savainojums.
IEVÉRÍBAI
Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt ražojuma vai īpašuma materiālie zau-dējumi.
6 Drošības norādījumi
Uzglabājiet visus drošības norādījumus un norādes turpmākām uzziņām!
BRĪDINĀJUMS
Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos datus, ar kuriem šis ražojums ir apgādāts.
Kavēšanās ievērot turpmāk minētās norādes var izraisīt smagus savainojumus.
BRĪDINĀJUMS
Pirms sākat strādāt ar ražojumu, labi iepazīstieties ar vi- siem vadības elementiem.
– Vingrinieties, kā rīkoties ar ražojumu, un ľaujiet pie-redzējušam lietotājam vai speciālistam paskaidrot ražojuma darbību un darba tehniku.
– Pārliecinieties, vai ražojumu ārkārtas gadījumā varat nekavējoties apturēt.
– Ražojuma nelietpratīga lietošana var radīt smagus savainojumus.
– Ja lietošanas laikā rodas kāds nelaimes gadījums vai traucējums, nekavējoties izslēdziet ražojums. Lietpratīgi aprūpējiet savainojumus vai vērsieties pie ārsta.
Kurš nedrīkst lietot ražojumu:
- Bērni un citas personas, kuras nepārzina lietošanas instrukciju (vietējie noteikumi var noteikt lietotāja minimālo vecumu).
- Personas, kuras atrodas alkohola, narkotisko vielu, medikamentu iespaidā, ir nogurušas vai slimas.
6.1 Drošības norādījumi ar rokām vadāmajai zāliena plaujmašīnai
- Rūpīgi izlasiet lietošanas instrukciju. lepazīstieties ar iestatījumiem un ražojuma pareizo lietošanu.
- Nekad neatlaujiet lietot zāliena plaujmašīnu bērniem vai citām personām, kuras nepārzina lietošanas instrukciju. Vietējie noteikumi var noteikt lietotāja minimālo vecumu.
- Nekad nepłaujiet, kamër tuvumā atrodas personas, it īpaši bërni, vai dzīvnieki. Atcerieties, ka operators vai lietotājs ir atbildīgs par nelaimes gadījumiem, kas attiecas uz citām personām vai to īpašumu.
- Płaujiet tikai labas redzamības apstāklos. Ir nepieciešams nelaist klāt trešās personas.
- Ja ražojumu nepieciešams nodot citām personām, ko-pā ar to nododiet ari šo lietošanas instrukciju.
- Plaušanas laikā vienmēr jāvalkā stingri, neslīdoši apavi un garas bikses. Neplaujiet ar basām kājām vai vieglās sandalēs.
- Pārbaudiet teritoriju, kurā izmanto ražojumu, un novāciet visus priekšmetus, piem., akmenus, rotallietas, kokus un stieples utt., kurus var satvert un aizmest.
- Izslēdziet motoru, nogaidiet, līdz tas pilnīgi apstājas, un nonemiet aizdedzes sveces uzgali, ja
– Jūs atstājat ražojumu.
– Likvidējat nosprostojumus vai aizsprostojumus.
– Ražojumam bija saskare ar sveškermeniem.
- Ražojumam rodas traucējumi un neparastas vibrācijas.
BRĪDINĀJUMS
Degviela ir augstā mērā uzliesmojoša:
- Uzglabājiet degvielu tikai tai paredzētās tvertnēs (kannās).
- Degvielu uzpildiet tikai ārpus telpām un nesmēkējiet degvielas uzpildīšanas laikā.
- Degviela jāiepilda pirms motora iedarbināšanas. Kamēr motors darbojas vai uzreiz pēc ražojuma izslēgšanas, nedrīkst atvērt tvertnes vāku un papildināt degvielu.
- Ja degviela ir pārlējusies pāri, nedrīkst veikt motora iedarbināšanas mēģinājumu. Tā vietā ražojums jānovāc no virsmas, kura ir piesārņota ar degvielu. Nedrīkst pieļaut jebkādu aizdedzes iedarbināšanas mēģinājumu, līdz degvielas tvaiki ir izgarojuši.
- Drošības apsvērumu dēl degvielas tvertnes un citu tvertņu vāki bojājuma gadījumā jānomaina.
- Nekad neuzglabājiet degvielu dzirksteļu avota tuvumā. Vienmēr izmantojiet pārbaudītu kannu. Sargiet bērnus no degvielas.
- Nomainiet bojātos skaņas slāpētājus.
- Pirms lietošanas vienmēr vizuāli pārbaudiet, vai nazis un stiprinājuma tapas nav nolietotas vai bojātas. Lai nepieļautu nelīdzsvarotību, nolietotos vai bojātos nažus un stiprinājuma tapas drīkst nomainīt tikai komplektu veidā.
6.2 Elektriskā drošība
- Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrikst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
- Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkojumu, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.
- Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens iekļūšana elektroinstrumentā palielina elektriskā trieciena risku.
BRĪDINĀJUMS
levērojiet drošības norādījumus un norādes par lādēšanu un pareizu izmantošanu, kas ir sniegtas akumulatora un lādētāja lietošanas instrukcijā. Detalizētu aprakstu par lādēšanas procesu un papildu informāciju atradīsiet šajā atsevišķajā lietošanas instrukcijā.
Akumulatora un lādētāja nepareiza lietošana var izraisīt elektrisko triecienu vai degšanu.
6.3 Lietošana
Lietošana:
- Nodrošiniet to, lai visi uzgriežni, tapas un skrūves būtu stingri pievilktas un ražojums atrastos drošā darba stāvokli.
- Nekad neuzglabājiet ražojumu, kam degvielas tvertnē ir degviela, ēkās, kurās degvielas tvaiki var nonākt saskarē ar atklātu uguni vai dzirkstelēm.
- Laujiet motoram atdzist, pirms novietojat ražojumu slēgtās telpās.
- Lai nepieļautu ugunsbīstamību, uzturiet motoru, izplūdes kolektoru un zonu ap degvielas tvertni brīvu no zāles, lapām vai izplūstošas ziežvielas (eļļas).
- Regulāri pārbaudiet zāles savākšanas mehānismu, vai nav nodiluma un darbderīguma zuduma.
- Drošības apsvērumu dēļ nomainiet nolietotas vai bojātas daļas.
- Ja jäiztukšo degvielas tvertne, tas jädara arpus telpäm.
- Neļaujiet iekšdedzes dzinējam darboties slēgtās telpās, kurās var uzkrāties bīstamais oglekļa oksīds.
- Płaujiet tikai dienas gaismā vai labā mākslīgajā ap-gaismojumā.
- Ja iespējams, nedrīkst pieļaut ražojuma lietošanu slapjā zālē.
- Ražojuma lietošana negaisa laikā ir aizliegta – Zibens spēriena risks!
- Vienmēr ievērojiet labu pozīciju nogāzēs.
• Vadiet ražojumu tikai sołu gaitas ātrumā.
- Ražojumiem uz riteniem ir spēkā nosacījumi: Pļaujiet škērsām pret nogāzi, nekad augšup vai lejup. Esiet īpaši piesardzīgs, ja maināt kustības virzienu nogāzē.
- Neplaujiet pārmērīgi stāvās nogāzēs un pie tuvumā esošām izgāztuvēm, grāvjiem vai dīkiem. Esiet īpaši piesardzīgs, ja jūs maināt ražojuma virzienu vai pievelkat klāt ierīci.
BRĪDINĀJUMS
Īpaša piesardzība jāievēro darba un kustības virziena mainišanas laikā slīpumos un nogāzēs:
– levērojiet drošu pozīciju.
– Valkājiet apavus ar neslīdošām, raupjām zolēm un piemērotu apgērbu.
– Vienmēr plaujiet škērsām pret nogāzi.
– Nogāzēs, kuru slīpums pārsniedz 15 grādus, drošības apsvērumu dēļ nedrīkst pārvietoties ar ražojumu.
– Esiet īpaši piesardzīgs, virzoties atmuguriski un velkot ražojumu. Paklupšanas risks!
- Apturiet nazi, ja zāliena plaujmašīna jāsagāž, transportējot pa citām virsmās, kas nav zāle, un ja zāliena plaujmašīnu pārvieto no plaujamās virsmas un līdz tai.
UZMANİBU
Zāliena plaujmašīnu nedrīkst lietot, ja nav piestiprināts vai nu samontētais zāles savākšanas mehānisms, va arī izsviešanas atveres pašnoslēdzošais norobežojošais aizsargmehānisms.
- Nekad nelietojiet zāliena plaujmašīnu ar bojātiem aiz-sargmehānismiem vai aizsargrežgiem, vai bez uzstā-dītajiem aizsargmehānismiem, piem., atsites plāks-nēm un / vai zāles savākšanas mehānismiem.
- Nemainiet motora regulēšanas iestatījumus un neforsējiet apgriezienu skaitu.
- Pirms motora iedarbināšanas atbrīvojiet motora bremzi un atvienojiet visus griezējinstrumentus un piedziņas.
- Uzmanīgi iedarbiniet motoru atbilstoši ražotāja norādēm. levērojiet pēdu pietiekamo atstatumu līdz nazim.
- ledarbinot motoru, zāliena plaujmašīnu nedrīkst sagāzt, izņemot gadījumus, kad zāliena plaujmašīna jāpaceļ šī procesa laikā. Šajā gadījumā sagāziet to tikai tik tālu, cik tas ir tiešām nepieciešams, un paceliet tikai pretējo no lietotāja pusi.
- Neiedarbiniet motoru, ja stāvat priekšā izsviešanas kanālam.
- Nekad nelieciet delnas vai pēdas pie rotējošām dalām vai zem tām. Vienmēr turieties atstatu no izmešanas atveres.
- Nekad neceliet vai nenesiet zāles plāvēju, kamēr darbojas motors.
- Izslēdziet motoru un pārliecinieties, vai visas kustīgās daļas ir apstājušās un aizdedzes atslēga, ja ir pieejama, ir izņemta:
- Pirms jūs atbrīvojat nosprostojumus vai likvidējat aizsprostojumus izsviešanas kanālā.
- Pirms jūs pārbaudāt, notīrāt vai veicat darbus ražojumam.
- Ja bijusi sadursme ar sveškerneni. Pārbaudiet, vai ražojumā nav bojājumu, un veiciet nepieciešamos remonta darbus, pirms atkal to iedarbināt un strādājat ar ražojumu. Ja ražojums sāk neierasti stipri vibrēt, nepieciešams veikt tūlītēju pārbaudi.
– Ja jūs attālināties no ražojuma.
– Pirms jūs papildināt degvielu.
- Motora kustības pēc inerces laikā jāaizver droselvārsts. Ja motoram ir benzīna noslēdzošais krāns, tad pēc lietošanas tas jāaizver.
- Ražojuma lietošana pārmērīgā ātrumā var palielināt nelaimes gadījumu risku.
- Esiet uzmanīgs, veicot ražojuma regulēšanas darbus, un nepieļaujiet pirkstu iespiešanu starp kustīgo nazi un nekustīgajām ierīces daļām.
- Esiet īpaši uzmanīgs, plaujot uz pakļāvīgām augsnēm, pie tuvumā esošām izgāztuvēm, grāvjiem un dīkiem.
- Izvairieties no vietām, kurās riteniem vairs nav sakeres vai plaušana nav droša.
- Ceļa tuvumā uzmanieties no celu satiksmes.
BİSTAMI
Paklupšanas risks!
Esiet īpaši piesardzīgs, virzoties atmuguriski un velkot ražojumu.
Pirms kustības atmuguriski pārliecinieties, vai jums aizmugurē nav mazu bērnu.
- Lietotājam jābūt pietiekami sagatavotam ierīces izmantošanā, iestatīšanā un vadībā (ieskaitot aizliegtās darbības).
- Regulāri pārbaudiet ražojumu un pirms katras lietošanas reizes pārliecinieties, vai visi iedarbināšanas fiksatori un taustiņslēdži pienācīgi darbojas.
- levērojiet, ka nepienācīga apkope, neatbilstīgu rezerves daļu izmantošana, vai drošības mehānismu noņemšana vai modificēšana var radīt bojājumus ražojumam un smagus savainojums ar to strādājošai personai.
- levērojiet, ka ražojuma drošības sistēmas vai mehānismus nedrīkst manipulēt vai deaktivizēt. Nekad nenonemiet daļas, kas paredzētas drošībai.
- levērojiet, ka lietotājs nedrīkst ne izmainīt, ne arī manipulēt jebkādus noslēgtos iestatījumus saistībā ar motora apgriezienu skaita regulēšanu.
- Izmantojiet tikai ražotāja ieteiktus nažus un piederumus. Citu darbinstrumentu un piederumu lietošana var radīt lietotājam savainošanās risku.
- Vienmēr uzturiet ražojumu labā darba stāvoklī.
- Ir jāizdara pietiekami pārtraukumi, lai samazinātu trokšņu un vibrāciju slodzi.
6.4 Atlikušais risks un aizsardzības pasākumi
Nevērīga izturēšanās pret ergonomiskiem principiem
Aizsargaprīkojuma (AA) nolaidīga lietošana
Aizsargaprīkojuma nevērīga lietošana vai atteikšanās no tā var radīt smagus savainojumus.
• Valkājiet norādīto aizsargaprīkojumu.
Cilvēku rīcība, nepareiza rīcība
- Vienmēr jebkuru darbu laikā esiet pilnīgi koncentrējies.
Atlikušais risks
Trokšna radīta bīstamība
Dzirdes bojājumi
llgāks neaizsargāts darbs ar ražojumu var radīt dzirdes bojājumus.
• Noteikti lietojiet ausu aizsargus.
Rīcība avārijas gadījumā
Ja ir iespējami noticis nelaimes gadījums, ierosiniet at-bilstoši nepieciešamos pirmās palīdzības pasākumus un iespējami ātri izsauciet kvalificētu medicīnisko palīdzību.
Atlikušie riski
Ražojums ir konstruëts atbilstoši tehniskas attistibas limenim un atzitiem drošibas tehnikas noteikumiem. Tomër darba laikā var rasties daži atlikušie riski.
- Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.
- Atlikušos riskus var minimizēt, ja kopā ievēro "Drošības norādījumus" un "Noteikumiem atbilstošu lietošanu", kā arī lietošanas instrukciju.
- Nepielaujiet ražojuma nejaušu palaišanu.
- Kad ražojums darbojas, turiet rokas nost no darba zonas.
- Ražojuma nejauša palaide ekspluatācijā.
- levērojiet lietošanas instrukcijas norādītos apkopes un drošības norādījumus.
BRĪDINĀJUMS
Ilgāka darba gadījumā vibrāciju dēļ operatora rokās var rasties asinsrites traucējumi (vibrācijas izraisītais vazospastiskais sindroms).
Vibrācijas izraisītais vazospastiskais sindroms ir asinsvadu slimība, kad roku un kāju pirkstu mazie asinsvadi krampjaini saraujas. Skartās zonas vairs netiek apgādātas ar asinīm, un tādējādi izskatās ārkārtīgi bālas. Bieža vibrējošo ražojumu lietošana personām, kurām ir traucēta asinsrite (piem., smēkētājiem, diabētiķiem), var izraisīt nervu bojājumus.
Ja pamanāt neparastus kaitējumus, nekavējoties pabeidziet darbu un vērsieties pie ārsta.
7 Tehniskie dati
| Motora tips 4 taktu motors / ar gaisa dze-sināšanu |
| Darba tilpums 150 cm3 |
| Darba apgriezienu skaits 2800 min-1 |
| Motora jauda 2,6 kW/3,5 PS |
| Degviela Standarta benzīns / bez svinamaks. 10 % bioetanola |
| Degvielas tvertnes til-pums0,8 l |
| Motorella SAE 10W-30 / SAE 10W-40 |
| Degvielas tvertnes til-pums / ella0,4 l |
| Pļaušanas augstuma re-gulēšanas mehānisms25-75 mm / 8 pozīcijas |
| Pļaušanas augstumi 25 (1) / 35 (2) / 45 (3) / 50(4) / 55 (5) / 65 (6) / 70 (7) 75(8) (+ / - 5) mm |
| Zāles savācējmaisa til-pums55 l |
| Pļaušanas platums 46 cm |
| CO2emisija 1033 g/kWh |
| Svars (ar tukšu tvertni un pilnīgi uzstādīts)28,5 kg |
Paturētas tiesības veikt tehniskas izmaiņas!
Troksnis un vibrācija
BRĪDINĀJUMS
Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet jūs un personas, kas atrodas tuvumā, piemērotus ausu aizsargus.
Trokšna raksturlielumi
| Skaņas spiediena līmenis L_pA | 74,6 dB |
| Mērījuma klūda K_pA | 1,81 dB |
| Garantētais skaņas jaudas līmenis L_wA | 96 dB |
| Izmērītais skaņas jaudas līmenis L_wA | 94,6 dB |
| Mērījuma klūda K_wA | 1,81 dB |
Attiecīgos gadījumos ievērojiet klusās stundas un ierobežojiet darba laiku līdz maksimāli nepieciešamajam.
Vibrāciju raksturlielumi (rokas šūpoles)
| Vibrācija ahv | 5,7 m/s2 |
| Mērijuma klūda Kh | 2,3 m/s2 |
lerobežojiet skañas intensitātes līmeni un vibrāciju
līdz minimumam!
- Izmantojiet tikai nevainojamus ražojumus.
- Regulāri apkopiet un tīriet ražojumu.
- Pielāgojiet savu darba veidu ražojumam.
• Nepārslogojiet ražojumu.
- Ja nepieciešams, uzticiet pārbaudīt ražojumu.
- Izslēdziet ražojumu, kad to nelietojat.
- Lietojiet cimdus.
levērojiet šādas norādes, lai mazinātu riskus:
- Aukstā laikā turiet kermani un īpaši rokas siltumā.
- Regulāri izdariet pārtraukumus un turklāt kustiniet rokas, lai veicinātu asinsriti.
- Gādājiet par ražojuma iespējami mazu vibrāciju, regulāri veicot apkopi un izmantojot ražojuma nekustīgās daļas.
8 Izpakošana
BRĪDINĀJUMS
Ražojums un iepakojuma materiāli nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!
- Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.
- Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
- Pārbaudiet, vai piegādes komplekts ir pilnīgs.
- Pārbaudiet, vai ražojumam un piederumiem transportēšanas laikā nav radušies bojājumi. Nekavējoties ziņojiet par iespējamiem bojājumiem transporta uzņēmumam, kurš bija piegādājis ražojumu. Vēlākas reklamācijas netiek atzītas.
- Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.
-
Pirms lietošanas iepazīstieties ar ražojumu, izmantojot lietošanas instrukciju.
-
Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai originālās daļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā.
- Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu.
9 Montāža
UZMANIBU
Savainošanās risks, ko rada rotējošs nazis. Veiciet darbus ražojumam tikai ar izslēgtu un apstādinātu nazi!
IEVĚRĪBAI
Uzmaniet, lai rokturu montāžas laikā netiktu saspiesta droseļvārsta vadības trosīte.
Novietojiet ražojumu uz līdzenas, taisnas virsmas.
Nepieciešamie instrumenti:
- Krustveida skrūvgriezis*
* nav obligāti iekļauts piegādes komplektā!
9.1 Apakšējā roktura (4) montāža (3. att.)
- Demontējiet detaļu no skrūves (4d), spraišļa (4b) un plastmasas zvaigžņveida uzgriežņa (4a).
- Uzbīdiet pa vienai vadīklai (4c) uz apakšējā roktura (4) tapas.
- Uzlieciet apakšējo rokturi (4) uz vadīklām (4c).
Uzmaniet, lai apakšējais rokturis (4) ievietotos tapā un stiprinājuma caurumi sakristu.
- Cauri apakšējā roktura (4) stiprinājuma caurumiem ie-vietojiet pa vienai skrūvei (4d).
- Uz katras skrūves (4d) novietojiet pa vienam spraislim (4b) un nostipriniet to, izmantojot plastmasas zvaigžnveida uzgriezni (4a).
9.2 Augšējā roktura (1) montāža (4. att.)
- leregulējiet augšējo rokturi (1) apakšējā roktura (4) at-bilstošajos stiprinājuma punktos.
- Uzlieciet pa vienai paplāksnei (1d) uz ātrdarbības iespīlēšanas svirām (1c) un ievietojiet tās cauri augšējā un apakšējā roktura (1/4) stiprinājuma caurumiem.
- Uzlieciet pa vienai paplāksnei (1e) uz katras ātrdarbī-bas iespīlēšanas sviras (1c).
- Nostipriniet ātrdarbības iespīlēšanas sviru (1c), izmantojot attiecīgi vienu plastmasas zvaigžņveida uzgriezni (1f).
To darot, sekojiet, vai netraucē droselvārsta vadības trosīte un Boudena trose, kuras vēlāk nostiprina ar kabelu skavu (4e).
9.3 Elektriskā startera bloka (3) montāža (1., 5.-9. att.)
- Izspiediet motora bremzes sviras (2) labo pusi no augšējā roktura (1) plastmasas stiprinājuma.
- Lai motora bremzes sviru (2) varētu izkabināt no plastmasas stiprinājuma, pabīdiet to uz priekšu.
-
Uzlieciet elektriskā startera bloku (3) uz augšējā roktura (1).
-
Nostipriniet elektriskā startera bloku (3) ar skrū-vēm (3b).
To darot, sekojiet, vai netraucē droseļvārsta vadības trosīte (2a) un Boudena trose (1b), kuras vēlāk nostip-rina ar kabeļu skavu (4e).
- Pievelciet skrūves (3b) ar krustina skrūvgriezi.
- Izvelciet droselvārsta vadības trosīti (2a) cauri elektriskā startera blokam (3), kā parādīts 6. attēlā.
- levietojiet droseļvārsta vadības trosīti (2a) motora bremzes svirā (2) un iespiediet motora bremzes sviras (2) labo pusi atpakal augšējā roktura (1) plastmasas stiprinājumā.
- Nofiksējiet droselvārsta vadības trosīti (2a) un Boudena trosi (1b) ar komplektā iekļauto kabelu skavu (4e) pie apakšējā roktura (4).
- lekabiniet auklas startera (17) rokturi auklas ākī (17a). Šim nolūkam vajadzības gadījumā atskrūvējiet spār-nuzgriezni (17b).
10 Pirms lietošanas sākšanas
IEVÉRÍBAI
Pirms lietošanas sākšanas noteikti pilnīgi samontē-jiet ražojumu!
BRĪDINĀJUMS
Briesmas veselībai!
Degvielas/smērellas tvaiku un izplūdes gāzu ieelpošana var izraisīt nopietnus veselības traucējumus, bezsama- nu un ekstremālos gadījumos pat nāvi.
- Neieelpojiet degvielas/smērellas tvaikus un izplūdes gāzes.
– Lietojiet izstrādājumu tikai ārpus telpām.
IEVÉRÍBAI
Ražojuma bojājums!
Ja ražojumu lieto bez motorellas un transmisijas ellas vai ar pārāk mazu tās daudzumu, tas var radīt motora bojājumus.
- Pirms lietošanas sākšanas iepildiet degvielu un ellu. Ražojums tiek piegādāts bez motorellas un transmisijas ellas.
IEVÉRÍBAI
Kaitējums apkārtējai videi!
Izplūdusī ella var ilgstoši piesārnot apkārtējo vidi. Škīdrums ir loti indīgs un var ātri radīt ūdens piesārnojumu.
– Uzpildiet / iztukšojiet ellu tikai uz līdzenām, nostiprinātām virsmām.
– Lietojiet iepildes īscauruli vai piltuvi.
– Savāciet iztecināto ellu piemērotā traukā.
– Nekavējoties rūpīgi savāciet izšlakstīto ellu un utilizējiet lupatiņu saskaņā ar vietējiem noteikumiem.
– Utilizējiet ellu saskaņā ar vietējiem noteikumiem.
IEVĚRĪBAI
Bojājumu risks!
Izmantojot nepareizi uzglabātu degvielu vai pirms ilgā-kas dīkstāves neiztecinot degvielu, var aizsērēt karburators vai rasties motora darbības traucējumi.
– Lieko degvielu ielejiet hermētiskā tvertnē un uzglabājiet to tumšā, vēsā telpā.
IEVĚRĪBAI
Šī ražojuma zināma trokšņu ietekme nav no- vēršama. Trokšņainus darbus ieplānojiet veikt atļautā un tam piemērotā laikā. Attiecī- gos gadījumos ievērojiet klusās stundas un ierobežojiet darba laiku līdz maksimāli nepie- ciešamajam.
Jūsu individuālajai aizsardzībai un tuvumā esošo personu aizsardzībai jālieto piemēroti ausu aizsargi.
Novietojiet ražojumu uz līdzenas, taisnas virsmas.
Nepieciešamie instrumenti:
- Mērtrauks 1 litrs (izturīgs pret ellu / degvielu)*
- Piltuve*
• Lupatiña / drāna*
* nav obligāti iekļauts piegādes komplektā!
10.1 Motorellas uzpildišana (10. att.)
IEVĚRÍBAI
Ražojumu piegādā bez motorellas. Tādēl pirms lietošanas sākšanas noteikti iepildiet ellu. Šim nolū-kam izmantojiet universālo ellu (SAE 10W-30 vai SAE 10W-40).
Regulāri pirms katras lietošanas sākšanas pārbaudiet el- las līmeni. Pārāk zems ellas līmenis var bojāt motoru.
- Izskrūvējiet ellas mērstieni (11), izdarot griešanu pa kreisi.
- Izmantojot piltuvi, piepildiet tvertni ar motorellu. Ievērojiet maks. iepildes daudzumu (skatīt nodalu "Tehniskie dati"). Uzmanīgi iepildiet ellu līdz iepildes īscaurules apakšmalai.
- Noslaukiet ellas mērstieni (11) ar tīru, neplūksnājošu lupatiņu.
- levietojiet ellas mērstieni (11) atpakal, taču neieskrūvējiet ellas mērstieni (11) līdz galam.
- Izvelciet ellas mērstieni (11) un horizontālā stāvoklī nolasiet ellas līmeni.
Ellas līmenim jābūt starp maks. un min. atzīmēm uz ellas mērstieņa (11).
- Ja ellas uzpildes līmenis ir pārāk zems, pievienojiet ieteicamo ellas daudzumu (skatīt nodalu "Tehniskie dati").
- Pēc tam atkārtoti ieskrūvējiet ellas mērstieni (11).
10.2 Degvielas uzpildišana (11. att.)
BİSTAMI
Ugunsbīstamība un sprādzienbīstamība!
Uzpildot degvielu, tā var uzliesmot un noteiktos apstāklos arī eksplodēt. Tas rada smagus apdegumus vai iz-raisai nāvi.
- Izslēdziet motoru un ľaujiet tam atdzist.
• Sargiet no karstuma, liesmām un dzirkstelēm.
- Uzpildiet degvielu tikai ārpus telpām.
• Lietojiet aizsargcimdus.
- Nepieļaujiet saskari ar ādu un acīm.
- ledarbiniet ražojumu, atrodoties vismaz 3 m attālumā no degvielas uzpildes vietas.
- Pievërsiet uzmanïbu, vai nav süces. Ja izplüst degviela, neiedarbiniet motoru.
IEVÉRÍBAI
Ražojumu piegādā bez degvielas. Tāpēc pirms lietošanas sākšanas obligāti iepildiet degvielu. Šim nolūkam izmantojiet Super E10 benzīnu.
- Notīriet zonu ap degvielas iepildīšanas atveri. Netīru-mi degvielas tvertnē (5) izraisa darbības traucējumus.
- Uzmanīgi atveriet tvertnes vāku (5a), lai varētu sama-zināties iespējamais pārspiediens.
- Izmantojot piltuvi, piepildiet degvielas tvertni (5) ar degvielu. levērojiet maks. iepildes daudzumu (skatīt nodalu "Tehniskie dati"). Uzmanīgi iepildiet degvielu līdz iepildes īscaurules apakšmalai.
- Aizveriet degvielas tvertnes vāku (5a). Pārliecinieties, ka degvielas tvertnes vāks (5a) blīvi noslēdzas.
- Notīriet tvertnes vāku (5a) un tā apkārtni.
10.3 Akumulatora (20) uzlādes līmenis (1., 2., 12. att.)
Zāliena plaujmašīna ir aprīkota ar elektrisku starteri (3a). Par startera akumulatoru kalpo litija jonu akumulators (20). Akumulatora (20) un lādētāja (21) lietošana ir aprakstīta komplektā pievienotajā lietošanas instrukcijā.
- Lai pārbaudītu uzlādes līmeni, nospiediet uzlādes līmeṇa indikatora (20b) pogu uz akumulatora (20). Akumulatora uzlādes līmeṇa indikators (20b) signalizē akumulatora (20) uzlādes līmeni.
- Akumulatoru (20) drīkst uzlādēt tikai ar komplektā iekļauto lādētāju (21). Zāliena plaujmašīnas lietošanas laikā akumulators (20) netiek papildus uzlādēts.
10.4 Plaušanas augstuma regulēšana (13. att.)
IEVĚRĪBAI
Plaušanas augstuma noregulēšanu drīkst veikt tikai ar izslēgtu motoru un noņemtu aiz-dedzes sveces uzgali.
- Biezā, augstā zālē noregulējiet maksimālo plaušanas pakāpi un lēnām plaujiet. Pirmajai plaušanai sezonā vajadzētu izvēlēties lielu plaušanas augstumu. Noregulējiet plaušanas augstumu tā, lai ražojums netiktu pārslogots.
- Izvēlieties plaušanas augstumu atkarībā no faktiskā zāliena garuma.
- Plaujiet vairākos piegājienos tā, lai vienā reizē nopļautu maksimāli 4 cm zāliena.
- Pareizais plaušanas augstums ir
- dekoratīvajam zālienam apt. 30 mm - 45 mm
– lietojamajam zālienam apt. 40 mm – 65 mm.
Plaušanas augstuma iestatījumu veic, izmantojot plaušanas augstuma regulēšanas mehānisma (14) sviru. Var noregulēt dažādus plaušanas augstumus.
- Pavelciet plaušanas augstuma regulēšanas mehānisma (14) sviru uz āru.
- Pārbīdiet plaušanas augstuma regulēšanas (14) sviru vajadzīgajā plaušanas augstuma pozīcijā.
- Atkārtoti atlaidiet plaušanas augstuma regulēšanas mehānisma sviru (14). Svira nofiksējas vajadzīgajā pozīcijā.
10.5 Akumulatora (20) ievietošana / iznemšana (14. att.)
- Lai akumulatoru (20) iznemtu no izstrādājuma, nospiediet akumulatora atblokēšanas pogu (20a) uz akumulatora (20) un izvelciet akumulatoru (20).
- Lai ievietotu akumulatoru (20), bīdiet akumulatoru (20) pa vadsliedi elektriskā startera blokā (3). Tas dzirdami nofiksējas.
10.6 Naža apturēšanas palīgierīce (1., 21. att.)
Pirms katras lietošanas sākšanas jāpārbauda naža apturēšanas palīgierīce. ledarbiniet motoru, kā aprakstīts . nodalā 11.4.
- Atlaidiet motora bremzes sviru (2). Motors izslēdzas, un nazis (18) tiek nobremzēts.
- Nazim (18) jāapstājas 7 sekunžu laikā.
11 Darbība
Zāliena plaujmašīnu darbina jaudīgs 4 taktu motors ar gaisa dzesēšanu.
Ražojumam var būt vai nebūt elektriskā startera bloks, un tas ir aprīkots ar 7 pozīciju plaušanas augstuma regulēšanas mehānismu, zāles savācējgrozu un saliekamu rokturi. Vadības elementu darbību skatiet turpmākajos aprakstos.
Pārbaude pirms vadības
- Pārbaudiet motora visas puses, vai nav ellas vai degvielas noplūžu.
• Pārbaudiet motorellas līmeni.
- Pārbaudiet degvielas līmeni – degvielas tvertnei vajadzētu būt vismaz līdz pusei piepildītai.
- Pārbaudiet gaisa filtra stāvokli.
- Pārbaudiet degvielas cauruļvadu stāvokli.
-
Pārliecinieties, vai aizdedzes sveces uzgalis ir nostiprināts uz aizdedzes sveces.
-
levērojiet, vai nav bojājumu pazīmes.
- Pārbaudiet, vai ir piestiprināti visi aizsargapvalki un pievilktas visas skrūves, uzgriežni un tapas.
11.1 Pļaušana ar zāles savācējmaisu
IEVÉRÍBAI
Nelietojiet ražojumu bez pilnīgi piestiprināta zāles savācējmaisa vai mulčēšanas ieliktņa.
IEVÉRÍBAI
Nonemiet vai piestipriniet zāles savācējmaisu tikai ar izslēgtu motoru un apstādinātu nazi.
11.1.1 Zāles savācējmaisa (16) ievietošana (15. att.)
- Paceliet aizmugurējo izsviešanas vāku (15).
- Satveriet zāles savācējmaisu (16) aiz roktura pārnē-sāšanai.
- lekabiniet zāles savācējmaisu (16) šim nolūkam pare-dzētajā zāles savācējmaisa piekarē ražojuma mugur-pusē.
- Noņemiet aizmugurējo izsviešanas vāku (15), tas notur zāles savācējmaisu (16) pozīcijā.
11.1.2 Zāles savācējmaisa (16) iztukšošana (1., 15. att.)
⚠️ BRĪDINĀJUMS
Pirms zāles savācējmaisa noņemšanas izslēdziet motoru un nogaidiet, līdz nazis pilnīgi apstājas.
IEVÉRÍBAI
Savainošanās risks!
Noņemiet zāles savācējmaisu tikai ar izslēgtu motoru un apstādinātu nazi.
Tiklīdz plaušanas laikā paliek guļus zāles paliekas, jāiztukšo zāles savācējmaiss.
- Lai noņemtu zāles savācējmaisu (16), paceliet aizmugurējo izsviešanas vāku (15).
- Izņemiet zāles savācējmaisu (16) aiz roktura pārnēsāšanai. Atbilstoši drošības noteikumiem izsviešanas vāks (15) zāles savācējmaisa (16) atkabināšanas laikā aizkrīt ciet un noslēdz aizmugurējo izsviešanas atveri.
Ja turklāt atverē aizkeras zāles paliekas, tad motora vieglākai iedarbināšanai ir lietderīgi pavilkt zāliena plaujmašīnu atpakal par apt. 1 m.
IEVĚRĪBAI
Nopļautā materiāla paliekas plaujmašīnas korpusā un uz darba instrumenta nenoņemiet ar roku vai ar kājām, bet gan ar piemērotiem palīglīdzekliem, piem., suku vai rokas slotinu.
Lai garantētu labu savākšanu, tad pēc lietošanas jānotīra zāles savācējmaiss (16) un īpaši gaisa filtrs (6a).
11.2 Pļaušana ar mulčēšanas ieliktni
Mulčešanas laikā nopļautais materiāls tiek sasmalcināts slēgtā plaujmašīnas korpusā un atkārtoti izkliedēts uz zāliena. Zāles savākšana un utilizēšana nav nepieciešama. Smalkās augu atliekas kā dabiskais mēslojums sakrīt atpakal velēnā, piegādā mitrumu zālienam un apgādā to ar svarīgām barības vielām.
IEVĚRÍBAI
Mulčēšana ir iespējama tikai nosacīti īsam zālienam.
11.2.1 Mulčešanas ieliktna (15a) ievietošana (16. att.)
- Paceliet aizmugurējo izsviešanas vāku (15).
- Izņemiet zāles savācējmaisu (16) (ja ir ievietots) aiz roktura pārnēsāšanai.
- Paceliet izsviešanas vāku (15) un ievietojiet mulčēšanas ieliktni (15a).
- Noregulējiet plaušanas augstumu (skatīt . nodalu 10.4).
Padomi plaušanai ar mulčešanu:
- Nopłaujiet zāli 2 cm, ja zāles augstums ir 4-6 cm.
11.3 Plaušana ar izsviešanu uz sāniem
Ar sānu izsviedēju (12a) jūs varat tikt galā arī ar garu un pāraugušu zāli, kas tiek plauta vien reti.
11.3.1 Sānu izsviedēja (12a) ievietošana (17. att.)
- Vispirms nonemiet zâles savācējmaisu (16) un ievietojiet mulčēšanas ieliktni (15a) (skatīt . nodalu 11.2).
- Nospiediet vāka izsviešanai uz sāniem (12) fiksatoru, atlokiet to uz augšu un pieturiet.
- levietojiet sānu izsviedēju (12a).
- Lēnām aizveriet vāku izsviešanai uz sāniem (12). Vāks izsviešanai uz sāniem (12) nodrošina sānu izsviedēju (12a) pret izkrišanu.
11.3.2 Sānu izsviedēja (12a) izņemšana (17. att.)
- Nospiediet vāka izsviešanai uz sāniem (12) fiksatoru, atlokiet to uz augšu un pieturiet.
- Izņemiet sānu izsviedēju (12a) un aizveriet vāku izsviešanai uz sāniem (12).
11.4 Motora iedarbināšana
NORÃDE
Nazis rotē, kad iedarbina motoru.
Neiedarbiniet ražojumu, ja izsviešanas kanāls nav no-segts ar kādu no turpmākajām daļām:
• Zāles savācējmaiss
11.4.1 Motora iedarbināšana ar elektrisko starteri (1., 2., 18. att.)
-
Pārbaudiet akumulatora (20) uzlādes līmeni (skatīt . nodalu 10.3) un, ja nepieciešams, uzlādējiet.
-
Pirms katras iedarbināšanas reizes pārbaudiet degvielas un motorellas līmeni (skatīt . nodalu 10.1 un . nodalu 10.2). Pārliecinieties, ka aizdedzes sveces uzgalis (9) ir savienots ar aizdedzes sveci (9a).
- lebīdiet uzlādēto akumulatoru (20) pa vadsliedi izstrā-dājumā. Akumulators (20) dzirdami nofiksējas.
- Nostājieties aiz zāliena plaujmašīnas.
- Nospiediet motora bremzes sviru (2) pie stiepna un pieturiet.
- Nospiediet elektrisko starteri (3a) uz elektriskā startera bloka (3) un pieturiet.
- Motors sāk darboties.
- Pēc tam, kad ražojums ir sācis darboties, elektrisko starteri (3a) atkal var atlaist.
11.4.2 Motora iedarbināšana bez elektriskā startera (1., 19. att.)
- Pirms katras iedarbināšanas reizes pārbaudiet degvielas un motorellas limeni (skatīt . nodalu 10.1 un . nodalu 10.2). Pārliecinieties, ka aizdedzes sveces uzgalis (9) ir savienots ar aizdedzes sveci (9a).
- Nostājieties aiz zāliena plaujmašīnas. Ar vienu roku spiediet motora bremzes sviru (2) pie stiepņa, kamēr otra roka atrodas uz auklas startera (17).
- ledarbiniet motoru ar auklas starteri (17). Šim nolū-kam pavelciet auklu aiz roktura apm. 10-15 cm uz āru (līdz ir jūtama pretestība). Tad spēcīgi paraujiet. Ja motoru nevar iedarbināt, vēlreiz pavelciet aiz auklas startera (17).
- Sakarā ar aizsargslāni uz motora var rasties neliela dūmošana, ja jūs pirmoreiz izmantojat ražojumu. Tas ir normāls process.
IEVËRÎBAI
– Neļaujiet auklas starterim atlēkt atpakal. Tas var radīt savainojumus.
– Aukstos laika apstāklos var būt nepieciešams vai-rākkārt atkārtot palaišanas procesu.
11.5 Motora izslēgšana
! BRĪDINĀJUMS
Savainošanās risks!
Pēc motora izslēgšanas nazis vēl turpina darboties dažas sekundes pēc inerces. Pieskaroties rotējošām daļām, var gūt grieztas traumas.
– Nogaidiet, līdz naža pilnīgi apstādinātam stāvoklim.
– Nebremzējiet nazi ar roku.
– Lietojiet aizsargcimdus.
– Izslēdzot vai novietojot ražojumu stāvēšanai, noņemiet aizdedzes sveces uzgali no aizdedzes sveces, lai novērstu motora nejaušu palaišanu.
– Turiet nost naži no pēdām.
- Lai izslēgtu motoru, vispirms atlaidiet gaitas iekārtas piedziņas stīpu (1a) un pēc tam motora bremzes sviru (2). Nogaidiet, līdz nazis (18) pilnīgi apstājas.
- Iznemiet akumulatoru (20) (skatit . nodalu 10.5).
11.6 Braukšanas režīms (1. att.)
Zāliena plaujmašina ir aprikota ar aizmugurējo riteņu pie-dziņu.
11.6.1 Gaitas iekārtas piedziņas ieslēgšana
- ledarbiniet zāliena plaujmašīnu (skatīt . nodalu 11.4).
- Pavelciet un pieturiet gaitas iekārtas piedziņas stīpu (1a) pie stiepņa.
- Gaitas iekārtas piedziņa tiek ieslēgta (dzenošais ritenis (13) kustas), un zāliena plaujmašīna sāk kustēties uz priekšu.
IEVÈRÎBAI
Nepieļaujiet ražojuma bojājumus! Nepieļaujiet ražojuma bojājumus! Vienmēr pilnīgi nospiediet gaitas iekārtas piedziņas stīpu (līdz galam), lai nepieļautu pārvada netiešos bojājumus.
11.6.2 Gaitas iekārtas piedziņas (1a) izslēgšana
- Atlaidiet gaitas iekārtas piedziņas stīpu (1a). Gaitas iekārtas piedziņa (1a) tiek izslēgta, un zāliena plaujmašina apstājas.
- Motors turpina darboties.
12 Darba norādījumi
- Plaujiet tikai ar asu, nevainojamu nazi, lai zāles stiebri nenospurst un zāliens neklūst dzeltens.
- Lai panāktu rūpīgu plaušanas veidu, vadiet zāliena plaujmašīnu iespējami taisnās joslās. Turklāt šīm joslām vienmēr vajadzētu pārklāties par dažiem centimetriem, lai nepaliktu nekādas svītras.
- Uzturiet tīru plaujmašīnas korpusa apakšpusi un novāciet zāles nogulsnējumus. Nogulsnējumi apgrūtina palaišanas procesu, negatīvi ietekmē plaušanas kvalitāti un zāles izsviešanu.
- Nogāzēs plaušanas josla jānobrauc škērsām pret nogāzi. Zāles plāvēja noslīdēšanu ir iespējams novērst, braucot slīpi uz augšu.
BRĪDINĀJUMS
Ir nepieciešams nelaist klāt trešās personas.
12.1 Pēc plaušanas
- Laujiet motoram vienmēr vispirms atdzist, pirms novietojat zāliena plaujmašīnu slēgtā telpā.
Pirms novietošanas glabāšanā noņemiet zāli, lapas, ziedi un eļļu. Nenovietojiet nekādus citus priekšmetus uz zāliena plaujmašīnas.
- Pirms atkārtotas lietošanas pārbaudiet visas skrūves un uzgriežņus. Pievelciet valīgās skrūves.
- Pirms atkārtotās lietošanas iztukšojiet zāles savācēj-maisu.
- levērojiet arī nodalu "Glabāšana".
13 Tīrīšana un apkope
BRĪDINĀJUMS
Uzticiet veikt tehniskās uzturēšanas un apkopes darbus, kas nav aprakstīti šajā lietošanas instrukcijā, specializētās darbnīcas personālam. Lietojiet tikai oriģinālās rezerves daļas.
BRĪDINĀJUMS
Nelietpratīgi apkopes vai tīrīšanas darbi var izraisīt savainojumus!
BRĪDINĀJUMS
Veicot tīrīšanas, tehniskās uzturēšanas un apkopes darbus, ražojums var pēkšņi sākt darboties un tādējādi radīt savainojumus un apdegumus.
– Izslēdziet ražojumu.
– Nonemiet aizdedzes sveces uzgali no aizdedzes sveces.
– Nonemiet akumulatoru.
– Laujiet ražojumam atdzist.
BRĪDINĀJUMS
Regulāri / ik dienu, kā arī pirms lietošanas sākšanas veiciet vizuālo apskati un darbības pārbaudi / apkopi, līdz ar to tiek nodrošināts, ka ražojums atrodas labā darba stāvoklī.
– Nepienācīga apkopes, neatbilstīgu rezerves daļu izmantošana, vai drošības mehānismu noņemšana vai modificēšana var radīt nopietnus materiālos zau-dējumus vai miesas bojājumus.
- Ja šos darbus lietotājs nevar patstāvīgi izpildīt, jā- vēršas tirdzniecības uzņēmumā.
13.1 Tīrīšana
13.1.1 Zāliena plaujmašīnas tīrīšana (1. att.)
- Ir ieteicama tīrīšana, izmantojot dārza šļūteni tikai ar zemu spiedienu. Spiediena ūdens strūklas tīrīšanas aparāts nav piemērots ražojuma tīrīšanai.
- Atkabiniet zāles savācējmaisu un iztīriet to, izmantojot suku ar rokturi. Zāliena plaujmašīnas korpusu jūs arī varat rupji notīrīt, izmantojot suku.
- Lielāku piesārṇojumu gadījumā varat noslaucīt ražojumu, izmantojot mitru lupatiņu.
IEVÉRÍBAI
Pirms zāliena plaujmašīnas sagāšanas pilnīgi iztukšojiet degvielas tvertni, izmantojot degvielas atsūknētājsūkni (nav iekļauts piegādes komplektā).
Zāliena plaujmašīnu nedrīkst sagāzt vairāk par 90 grādiem.
-
Vislabāk sagāziet zāliena plaujmašīnu uz aizmuguri. Noteikti uzmaniet, lai aizdedzes svece (9a) turklāt bū-tu vērsta uz augšu. Ja aizdedzes svece (9a) ir vērsta uz leju, var izplūst ella un nodarīt lielākus bojājumus motorā un karburatorā.
-
Alternatīvi varat ražojumu sagāzt arī uz sāniem, taču turklāt jums noteikti jāievēro, lai gaisa filtra pārsegs (6) atrastos augšpusē.
- Tīriet zāliena plaujmašīnas apakšpusi, izmantojot špakteli un suku ar rokturi. Turklāt špaktele palīdz noņemt rupjas un lielas augu atliekas no naža (18) zonas. Apakšdaļas tīrīšana tieši pēc darba ir vieglāka un izdodas pamatīgāk. Tādā gadījumā netīrumi un augu atliekas vēl ir svaigas, un tās ir iespējams vieglāk atdalīt.
- Pēc vajadzības un grūti atdalāmu netīrumu gadījumā jūs varat izmantot arī speciālu tīrīšanas līdzekli. Nedrīkst izmantot koroziju izraisošus tīrīšanas līdzekļus, piem., aukstās tīrīšanas līdzekli vai skalošanas benzīnu.
- Pārbaudiet, vai zāles izsviešana ir brīva no zāles paliekām, un pēc vajadzības notīriet tās.
13.1.2 Zāliena plaujmašīnas tīrīšana, izmantojot ūdens pieslēgumu (7) (1., 20. att.)
NORÃDE
Uzlieciet aizdedzes sveces uzgali pareizi atpakal uz aizdedzes sveces.
- Vispirms iznemiet mulčešanas ieliktni (15a) vai zāles savācējmaisu (16).
- Pievienojiet tīrīšanai dārza šlūteni pie ūdens pieslēguma (7), izmantojot iebūvēto spraudsavienojumu.
- Atgrieziet üdeni un iedarbiniet zāliena plaujmašīnu (skatīt . nodalu 11.4).
- Ar rotējošo nazi (18) notiek ūdens savirpulošana.
- Pēc dažām minūtēm zāliena plaujmašīna ir atbrīvota no visām pielipušām netīrumu un zāles paliekām.
- Pēc tam laujiet zāliena plaujmašīnai vēl īsu laiku turpināt darboties bez ūdens, lai ar naža (18) cirkulējošo gaisu novāktu mitruma lielāko daļu.
13.1.3 Kılısiksnas (18d) tirišana (21. att.)
- Sagāziet zāliena plaujmašīnu uz aizmuguri.
- Notīriet kīlsiksnu (18d) pēc katras lietošanas reizes, izmantojot slotinu vai saspiestu gaisu.
13.2 Apkope
- Regulāra, rūpīga tehniskā uzturēšana ir nepieciešama, lai nemainīgi garantētu ražojuma drošības līmeni un jaudu.
- Nodrošiniet to, lai visi uzgriežni, tapas un skrūves būtu stingri pievilktas un ražojums atrastos drošā darba stāvoklī.
- Regulāri pārbaudiet zāles savācējmaisu, vai nav nodiluma un darbderīguma zuduma.
- Drošības apsvērumu dēļ nomainiet nolietotas vai bojātas daļas.
- Pārbaudiet priekšējo un aizmugurējo riteņu drošo stiprinājumu.
- Lai nodrošinātu riteņu vieglu gaitu, mēs iesakām vis-maz vienreiz sezonā tīrīt riteņu asis un riteņu rumbas.
- Darbus, kas nav aprakstīti šajā lietošanas instrukcijā, vajadzētu veikt tikai pilnvarotā specializētajā darbnīcā.
- Novietojiet ražojumu uz līdzenas, taisnas virsmas.
Nepieciešamie instrumenti:
- Montāžas atslēga*
• Degvielas nosūknēšanas sūknis*
• Lupatina / drāna*
- Dakšveida uzgriežnatslēga / galatslēga, atslēgas izmērs 17 mm*
- Dakšveida uzgriežnatslēga / galatslēga, atslēgas izmērs 10 mm*
- Ellas süknis*
• Lēzena ellas savācējvanna (ellas maiṇai)*
- Savākšanas tvertne*
- Vara stieplu suka*
* nav obligāti iekļauts piegādes komplektā!
13.2.1 Naža (18) nomaiņa (1., 22. att.)
BRĪDINĀJUMS
Strādājot ar bojātu nazi, pastāv savainošanās risks.
– Lietojiet aizsargcimdus!
- Drošības apsvērumu dēļ uzticiet naža asināšanu, balansēšanu tikai pilnvarotai specializētajai darbnīcai. Lai sasniegtu optimālu darba rezultātu, ieteicams reizi gadā veikt naža pārbaudi.
- Nomainot nazi, drīkst izmantot tikai originālās rezerves daļas.
-
Izmantojot degvielas atsūknētājsūkni, iztukšojiet degvielas tvertni (5), pirms noņemat asmeni. Nekad nesagāziet zāliena plaujmašīnu uz sāniem vai uz priekšu ar uzpildītu degvielas vai ellas tvertni!
Tādējādi motors tiek bojāts, un garantija tiek atcelta.
-
Ar vienu roku noturiet nazi (18).
- Noskrūvējiet naža skrūvi (18a) ar 17. izmēra uz-griežņu atslēgu pretēji pulksteņrādītāju virzienam nost no motora darbvārpstas (18c). Noņemiet paplāks-ni (18b).
- Uzstādiet atpakal jaunu nazi (18) pretējā secībā. Pienācīgi nostipriniet naža skrūvi (18a). Uzmaniet, lai nazis (18) būtu novietots pareizi un vienā līmenī piekļautos pie motora darbvārpstas (18c).
- Naža skrūves (18a) pievilkšanas griezes moments ir 45 Nm. Nomainot nazi (18), nomainiet arī naža skrū-vi (18a).
13.2.1.1 Bojāts nazis (18)
Ja nazis (18) ir nonācis saskarē ar kādu škērsli, nekavējoties izslēdziet motoru un noņemiet aizdedzes sveces uzgali (9).
• Pārbaudiet, vai nazim (18) nav bojājumu.
- Bojāti vai saliekti naži (18) jānomaina.
- Nekad atkārtoti neiztaisnojiet saliekto nazi (18).
- Nekad nestrādājiet ar saliektu vai stipri nolietotu nazi (18), tas izraisa vibrācijas, un sekas var būt zāliena plaujmašīnas turpmākie bojājumi.
13.2.2 Ellas līmeņa pārbaude (10. att.)
BRĪDINĀJUMS
Briesmas veselībai!
Degvielas/smērelljas tvaiku un izplūdes gāzu ieelpošana var izraisīt nopietnus veselības traucējumus, bezsama- nu un ekstremālos gadījumos pat nāvi.
- Neieelpojiet degvielas/smērellas tvaikus un izplūdes gāzes.
– Lietojiet izstrādājumu tikai ārpus telpām.
IEVÉRÍBAI
Ražojuma bojājums!
Ja ražojumu lieto bez motorellas un transmisijas ellas vai ar pārāk mazu tās daudzumu, tas var radīt motora bojājumus.
- Pirms lietošanas sākšanas iepildiet degvielu un ellu. Ražojums tiek piegādāts bez motorellas un transmisijas ellas.
- Izmantojiet tikai motorellu SAE 10W-30 vai SAE 10W-40.
IEVĚRĪBAI
Kaitējums apkārtējai videi!
Izplūdusī ellsa var ilgstoši piesārnot apkārtējo vidi. Škīdrums ir loti indīgs un var ātri radīt ūdens piesārnojumu.
– Uzpildiet / iztukšojiet ellu tikai uz līdzenām, nostiprinātām virsmām.
– Lietojiet iepildes ëscauruli vai piltuvi.
- Savāciet iztecināto ellu piemērotā traukā.
– Nekavējoties rūpīgi savāciet izšlakstīto ellu un utilizējiet lupatiņu saskaņā ar vietējiem noteikumiem.
- Utilizējiet ellu saskaṇā ar vietējiem noteikumiem.
- Izskrūvējiet ellas mērstieni (11), izdarot griešanu pa kreisi, un noslaukiet to ar tīru, neplūksnājošu lupatiņu.
- levietojiet e'llas mērstieni (11) atpakal un pārbaudiet e'llas uzpildes līmeni, atkārtoti nepieskrūvējot e'llas mērstieni (11).
- Izvelciet ellas mērstieni (11) un nolasiet ellas līmeni.
Ellas līmenim jābūt starp maks. un min. atzīmēm uz ellas mērstiena (11).
- Pēc tam atkārtoti ieskrūvējiet ellas mērstieni (11).
13.2.3 Ellas maina (10. att.)
Motorellas maiņu vajadzētu veikt reizi gadā pirms sezo-
nas sākuma iesildītam un izslēgtam motoram.
Izmantojiet tikai motorellu (SAE 10W-30/SAE 10W-40).
- Izskrūvējiet ellas mērstieni (11), izdarot griešanu pa kreisi.
- Izsūciet motorellu ar ellas sūkni (ar šlūteni) pa iepildes īscauruli.
- Uzpildiet jaunu motorellu un pârbaudiet ellas limeni (skatīt . nodalu 10.1).
13.2.4 Noteciniet degvielu, izmantojot degvielas atsūknētājsūkni (23. att.)
- Turiet savākšanas tvertni zem degvielas atsūknētājsūkna šlūtenes.
- Atskrūvējiet un nonemiet degvielas tvertnes vāku (5a).
- lebīdiet degvielas atsūknētājsūkna šlūteni degvielas tvertnē (5) un pilnīgi noteciniet degvielu, izmantojot degvielas atsūknētājsūkni.
- Uzskrūvējiet atpakal degvielas tvertnes vāku (5a).
- Lai pārliecinātos, vai degviela nepaliek karburatorā, atlikušā degviela no karburatora jānotecina. Šim nolū-kam novietojiet savākšanas tvertni zem karburatora un atskrūvējiet karburatora skrūvi (19), izmantojot 10. izmēra uzgriežņu atslēgu.
13.2.5 Gaisa filtra (6a) apkope (24. att.)
BİSTAMI
Ugunsbīstamība un sprādzienbīstamība!
Veicot tīrīšanu nepareizi, var aizdegties degviela un noteiktos apstāklos pat eksplodēt. Tas rada smagas pakāpes apdegumus vai izraisa nāvi.
– Iztīriet gaisa filtru tikai, to izklapējot.
– Nekad netīriet gaisa filtru ar benzīnu vai degošiem škīdinātājiem.
IEVÉRÍBAI
Bojājumu risks!
Motora darbība bez filtrēšana elementa vai ar bojātu filtrēšanas elementu var radīt motora bojājumus.
- Nekad neļaujiet motoram darboties bez gaisa filtrēšanas elementa vai ar bojātu gaisa filtrēšanas elementu. Šādā veidā netīrumi iekļūst motorā, kā rezultātā var rasties nopietni motora bojājumi.
Netīri gaisa filtri (6a) niecīgās, karburatoram pievadītās gaisa plūsmas rezultātā samazina motora jaudu. Tādēl ir nepieciešama regulāra pārbaude.
Gaisa filtru (6a) vajadzētu pārbaudīt ik pēc 25 darba stundām, un pēc vajadzības tīrīt. Loti puteklaina gaisa gadījumā gaisa filtrs (6a) jāpārbauda biežāk.
- Atveriet noslēdzošo skavu un atveriet gaisa filtra pār- segu (6).
- Iznemiet gaisa filtru (6a).
- Iztīriet gaisa filtru (6a), tikai to izpurinot.
- Nomainiet bojātu gaisa filtru (6a) ar jaunu.
- levietojiet gaisa filtru (6a), aizveriet gaisa filtra pārse-gu (6).
Sekojiet, lai noslēdzošā skava nofiksētos.
13.2.6 Aizdedzes sveces (9a) apkope (25., 26. att.)
Pirmoreiz pārbaudiet aizdedzes sveci (9a) pēc 10 darba stundām, vai nav piesārnojuma, un, ja nepieciešams, notīriet to ar vara stieplu suku. Pēc tam veiciet aizdedzes sveces (9a) apkopi ik pēc 50 darba stundām.
- Nonemiet aizdedzes sveces uzgali (9), to pagriežot.
-
Izņemiet aizdedzes sveci (9a), izmantojot montāžas atslēgu.
-
Izmantojot spraugmēru, noregulējiet atstatumu 0,75 mm (0,030"). Piestipriniet atpakal aizdedzes sveci (9a) un uzmaniet, lai to pārāk spēcīgi nepievilktu.
14 Glabāšana un transportēšana
BRĪDINĀJUMS
Savainošanās un apdedzināšanās risks!
Ražojums var pēkšni sākt darboties un tādējādi radīt savainojumus.
14.1 Glabāšana
IEVÉRÍBAI
Pirms novietošanas glabāšanā veiciet ražojuma tīrīšanu un apkopi.
IEVÉRÍBAI
Neglabājiet ražojumu ar piepildītu zāles savācējmaisu. Karstos laika apstākļos zāle siltuma izdalīšanās rezultātā sāk rūgt. Pastāv ugunsbīstamība!
Uzglabājiet ražojumu un tā piederumus tumšā, sausā un no sala iedarbības aizsargātā vietā, kurai nevar pieklūt bērni. Optimālā uzglabāšanas temperatūras amplitūda ir no 5 °C līdz 30 °C.
Glabājiet ražojumu originālajā iepakojumā.
Apsedziet ražojumu, lai to pasargātu no putekliem vai mit-
ruma. Uzglabājiet lietošanas instrukciju pie ražojuma.
- Nekad neuzglabājiet ražojumu, kam degvielas tvertnē ir degviela, ēkās, kurās degvielas tvaiki var nonākt saskarē ar atklātu uguni vai dzirkstelēm.
- Laujiet motoram atdzist, pirms novietojat ražojumu slēgtās telpās.
- Ilgākas glabāšanas gadījumā iztukšojiet degvielas tvertni, izmantojot degvielas atsūknētājsūkni (nav iekļauts piegādes komplektā).
- Lai nepieļautu ugunsbīstamību, uzturiet motoru, izplūdes kolektoru un zonu ap degvielas tvertni brīvu no zāles, lapām vai izplūstošas ziežvielas (elļas).
14.1.1 Zāliena plaujmašīnas sagatavošana novietošanai glabāšanā (1. att.)
BRĪDINĀJUMS
Neizteciniet degvielu slēgtās telpās, uguns tuvumā vai smēkēšanas laikā. Gāzes tvaiki var izraisīt sprādzienus vai degšanu.
- Iztukšojiet degvielas tvertni (5) (skatīt . nodalu 13.2.4).
-
Veiciet ellas maiņu (skatīt . nodalų 13.2.3).
-
Nonemiet aizdedzes sveces uzgali (9) no aizdedzes sveces (9a).
Ar montāžas atslēgu izņemiet aizdedzes sveci (9a) (skatīt . nodalu 13.2.6).
- Ar ellas kanninu iepildiet apm. 0,2 l ellas cilindrā.
- Lēnām pavelciet aiz auklas startera (17), tā ka ella aizsargā cilindru tā iekšpusē.
- leskrūvējiet atpakal aizdedzes sveci (9a).
- Notīriet cilindra dzesētājribas un korpusu ( skatīt . nodalu 13.1.1).
- Notīriet visu ražojumu, lai pasargātu emaljas krāsu.
- Uzglabājiet ražojumu labi vēdinātā vietā.
14.1.2 Akumulators (20) un lādētājs (21)
levērojiet drošības norādījumus un norādes par lādēšanu un pareizu izmantošanu, kas ir sniegtas akumulatora (20) un 20V IXES sērijas lādētāja (21) lietošanas instrukcijā. Detalizētu aprakstu par uzlādes procesu un papildu informāciju atradīsiet šajā atseviškajā lietošanas instrukcijā.
14.1.3 Augšējā roktura (1) salocīšana (1. att.)
BRĪDINĀJUMS
lespiešanas risks!
Vienmēr turiet rokturi ar vienu roku aiz visaugstākās vietas.
– Nekad nenovietojiet pirkstus starp augšējo un apakšējo rokturi.
Kompaktai uzglabāšanai augšējais rokturis (1) ir saliekams.
- Nonemiet zāles savācējmaisu (16).
- Izkabiniet auklas starteri (17) no auklas āka (17a).
- Atveriet ātrdarbības iespīlēšanas sviru (1c) pie apakšējā roktura (4).
- Pagrieziet ātrdarbības iespīlēšanas sviru (1c) škērsām pret rokturi. Šim nolūkam ātrdarbības iespīlēšanas svira (1c) nedaudz jāpavelk prom no apakšējā roktura (4).
- Atlokiet augšējo rokturi (4) uz leju. Turklāt nedrīkst ie- spiest kabelus.
15 Labošana un rezerves daļu pasūtīšana
Pēc remonta vai apkopes pārliecinieties, vai visas daļas, kas attiecas uz drošību, ir piestiprinātas un atrodas nevainojamā stāvoklī. Daļas, kas rada savainojumus, uzglabājiet citām personām un bērniem nepieejamā vietā.
IEVÉRÍBAI
Saskaņā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojājumiem, kas radušies nelietpratīgi veiktu remontdarbu vai oriģinālo rezerves daļu neizmantošanas dēļ.
Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem.
Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.
Pieslēgumi un remonts
Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.
15.1 Rezerves daļu pasūtīšana
Veicot rezerves daļu pasūtīšanu, jānorāda šāda informācija:
- Modela apzīmējums
- Preces numurs
- Datu plāksnītē norādītie dati
Rezerves daļas / piederumi
| Naža informācija: | |
| Ražotājs: DJ = CHONGQING DAJI-ANG POWER EQUIP-MENT CO.,LTD., China |
| Naža kods: 602081 | |
| Nazis – preces Nr.: 7911200626 |
| Naža skrūve – preces Nr.: 591124001 |
| Gaisa filtrs – preces Nr.: 5911246022 |
| Motorella - preces Nr.: 7850000025 |
Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.
Nodilstošas detaļas*: Aizdedzes svece, gaisa filtrs, nazis, kīlsiksnas
* = nav iekļauts piegādes komplektā!
16 Utilizācija un otrreizēja izmantošana
Norādes par iepakojumu
lepakojuma materiāli ir pārstrādā-
jami. Utilizējiet iepakojumus at-
bilstoši apkārtējās vides prasībām.
Norādes par elektrisko un elektronisko iekārtu utilizāciju
Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!
- Nolietotie akumulatori, kas nav nekustīgi iebūvēti no- lietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vācijas likums par baterijām.
- Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
- Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:
- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)
– Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.
– Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
– Citas ražotāja un izplatītāja papildu pienēmšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.
- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.
- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.
Norādes par litija jonu akumulatoriem
Demontējiet akumulatorus pirms ierīces utilizācijas!
- Neizmetiet akumulatorus mājsaimniecības atkritumos, nemetiet ugunī (sprādzienbīstamība) vai ūdenī. Bojāti akumulatori var kaitēt apkārtējai videi un jūsu veselībai, ja izplūst indīgi tvaiki vai šķidrumi.
- Bojāti vai izlietoti akumulatori jānodod otrreizējai pārstrādei saskaṇā ar Regulu (ES) 2023/1542.
- Nododiet akumulatoru un lādētāju utilizācijas punktā. Izmantotās plastmasas un metāla daļas var atdalīt viendabīgā veidā un nodot otrreizējai izmantošanai.
- Utilizējiet akumulatorus izlādētā stāvoklī. Mēs iesakām polus nosegt ar līmlenti, lai pasargātu no īssavienojuma. Neatveriet akumulatoru.
- Utilizējiet akumulatorus saskaņā ar vietējiem noteikumiem. Nododiet akumulatorus nolietoto akumulatoru savākšanas punktā, kur tos nodod otrreizējai izmantošanai atbilstoši apkārtējās vides prasībām. Jautājiet par to vietējam atkritumu utilizācijas uzņēmumam.
Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā.
Degviela un ellas
- Pirms ražojuma utilizācijas jāiztukšo degvielas tvertne un motorellas tvertne!
- Degvielu un motorellu nedrīkst izmest sadzīves atkritumos vai kanalizācijā, tās jānodod škirošanas vai utilizācijas punktā!
- Tukšās ellas un degvielas tvertnes jäutilizē atbilstoši apkārtējās vides prasībām.
17 Traucējumu novēršana
| Traucējums lespējamais cēlonis Novēršana | |
| Nemierīga darbība, stipra ražojuma vibrācija. | Valīgas skrūves. Pārbaudiet skrūves. | |
| Valīgs naža stiprinājums. Pārbaudiet naža stiprinājumu. | |
| Nelīdzsvarots nazis. Nomainiet nazi. | |
| Motors nedarbojas. Nav nospiesta motora bremzes svira. Nospiediet motora bremzes sviru. | |
| Akseleratora svira nepareizā stāvoklī. Pārbaudiet iestatījumu. |
| Bojāta aizdedzes svece. Nomainiet aizdedzes sveci. |
| Tukša degvielas tvertne. lepildiet degvielu. |
| Piesārņota degviela. Iztukšojiet degvielas tvertni un uzpildiet ar tīru degvielu. |
| Bojāts motors. Vērsieties pilnvarotajā klientu servisā. |
| Motors darbojas nemierīgi. Piesārņots gaisa filtrs. Iztīriet gaisa filtru. | |
| Piesārņota aizdedzes svece. Notīriet aizdedzes sveci. |
| Zāliens klūst dzeltens, nevienmērīga plaušana. | Piesārņots gaisa filtrs. Iztīriet gaisa filtru. |
| Piesārņota aizdedzes svece. Notīriet aizdedzes sveci. |
| Zāles izmešana nav rūpīga. | Pārāk mazs plaušanas augstums. |
| Nolietots nazis. |
| Aizsprostots zāles savācējmaiss. |
18 ES atbilstības deklarācija
Originālās atbilstības deklarācijas tulkojums
Ražotājs:
Scheppach GmbH
Mēs, uzņemoties pilnu atbildību, paziņojam, ka šeit aprakstītais ražojums atbilst spēkā esošajām direktīvām un standartiem.
Prečzīme: SCHEPPACH
Preces apzīmējums: Benzīna zāles plāvējs - MS150-46E
Preces Nr. 5911244903, 5911244917,
5911250917, 59112104904,
591121049942, 59112519969
Sērijas Nr. 0162-01001 - 0162-06041
ES direktivas:
2014/30/ES, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/ES, 2011/65/EU*,
* lepriekš aprakstītais deklarācijas priekšmets atbilst Eiropas Parlamenta un Eiropas Padomes 2011. gada 8. jūnija Direktīvas 2011/65/ES noteikumiem par noteiktu bīstamo vielu izmantošanas ierobežošanu elektriskajās un elektroniskajās ierīcēs.
Piemērotie standarti:
EN ISO 5395-1:2013/A1:2018;
EN ISO 5395-2:2013/A2:2017; EN 14982:2009
Atbilstības vērtēšanas metode:
2000/14/EK\_2005/88/EK – pielikums: VI
Garantētais 96 dB
skañas jaudas līmenis (LWA):
Izmērītais 94,6 dB
skañas jaudas līmenis (LWA):
Pilnvarotā iestāde: TÜV SÜD
Dokumentācijas sagatavošanai pilnvarotā persona:
Stefan Hartinger
Günzburger Str. 69
D-89335 Ichenhausen
Par acīmredzamiem trūkumiem jāziņo 8 dienu laikā pēc preces saņemšanas, pretējā gadījumā pircējs zaudē tiesības iesniegt jebkādas prasības, kas attiecas uz šādiem trūkumiem. Garantiju uz mūsu ierīcēm to pareizas lietošanas gadījumā mēs sniedzam likumā noteiktajā garantijas terminā no nodošanas brīža, bez maksas nomainot jebkuru ierīces daļu, kas šajā laika periodā kluvusi nelietojama pierādāmu materiālu vai ražošanas defektu dēļ. Uz daļām, kuras mēs paši neražojam, mēs sniedzam garantiju tādā apmērā, kā mums pienākas garantijas prasības attiecībā pret apakšpiegādātāju. Izdevumus par jauno daļu ievietošanu sedz pircējs. Pārveidošanas un samazināšanas prasības un citas prasības par zaudējumu atlīdzināšanu ir izslēgtas.
Garanti SE
