BRUKSANVISNING MS15046E SCHEPPACH
SE Bensingräsklippare | Översättning av originalbruksanvisningen.... 278

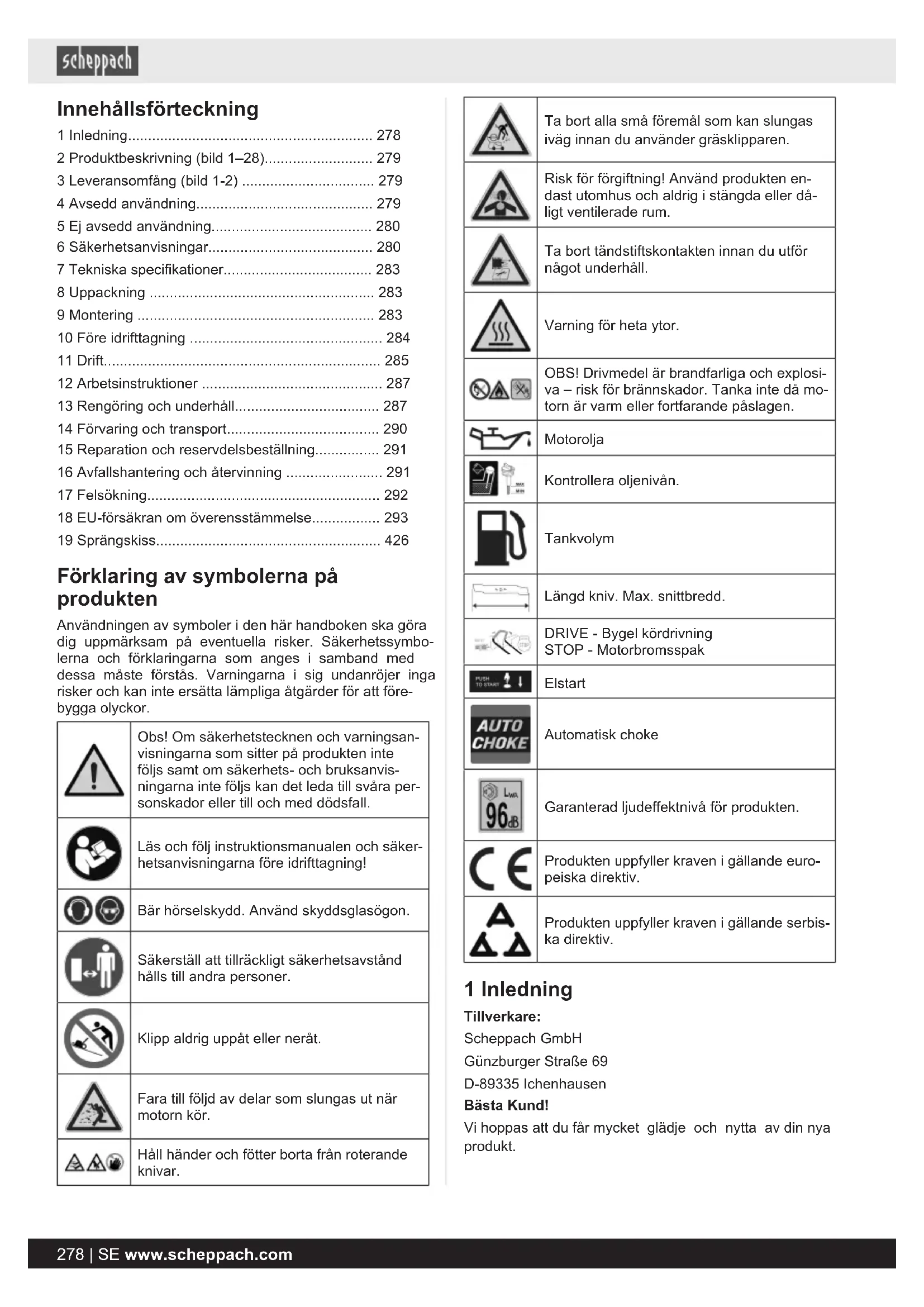

Innehållsförteckning
1 Inledning....278
2 Produktbeskrivning (bild 1–28)...... 279
3 Leveransomfång (bild 1-2) 279
4 Avsedd användning.... 279
5 Ej avsedd användning.... 280
6 Säkerhetsanvisningar.... 280
7 Tekniska specifikationer.... 283
8 Uppackning 283
9 Montering 283
10 Före idrifttagning 284
11 Drift.... 285
12 Arbetsinstruktioner 287
13 Rengöring och underhåll.... 287
14 Förvaring och transport.... 290
15 Reparation och reservdelsbeställning.... 291
16 Avfallshantering och återvinning 291
17 Felsökning.... 292
18 EU-försäkran om överensstämmelse...... 293
19 Sprängskiss.... 426
Förklaring av symbolerna på produkten
Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.
| Obs! Om säkerhetstecknen och varningsanvisningarna som sitter på produkten inte följs samt om säkerhets- och bruksanvisningarna inte följs kan det leda till svåra personskador eller till och med dödsfall. |
| Läs och följ instruktionsmanualen och säkerhetsanvisningarna före idrifttagning! |
| Bär hörselskydd. Använd skyddsglasögon. |
| Säkerställ att tillräckligt säkerhetsavständ hålls till andra personer. |
| Klipp aldrig uppåt eller neråt. |
| Fara till följd av delar som slungas ut när motorn kör. |
| Håll händer och fötter borta från roterande knivar. |
| Ta bort alla små föremål som kan slungas iväg innan du använder gräsklipparen. |
| Risk för förgiftning! Använd produkten endast utomhus och aldrig i stängda eller dåligt ventilerade rum. |
| Ta bort tändstiftskontakten innan du utför något underhåll. |
| Varning för heta ytor. |
| OBS! Drivmedel är brandfarliga och explosiva – risk för brännskador. Tanka inte då motorn är varm eller fortfarande påslagen. |
| Motorolja |
| Kontrollera oljenivån. |
| Tankvolym |
| Längd kniv. Max. snittbredd. |
| DRIVE - Bygel kördrivningSTOP - Motorbromsspak |
| Elstart |
| Automatisk choke |
| Garanterad ljudeffektnivå för produkten. |
| Produkten uppfyller kraven i gällande europeiska direktiv. |
 | Produkten uppfyller kraven i gällande serbis-ka direktiv. |
1 Inledning
Tillverkare:
Scheppach GmbH
Vi hoppas att du får mycket glädje och nytta av din nya produkt.
Anvisning:
Tillverkaren av denna produkt ansvarar enligt gällande produktansvar inte för skador som kan uppstå på produkten eller genom produkten:
• Felaktig behandling
- Om driftmanualen inte följs
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
• Felaktig användning
- Elsystemet slutar fungera om de nationella elektriska föreskrifterna och bestämmelserna inte beaktas.
Observera följande:
Driftanvisningen är en del av den här produkten.
Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader, minskar stilleståndstider, och ökar produktens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller produktens användning i ditt land.
Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftanvisningen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.
2 Produktbeskrivning (bild 1–28)
- Övre skjutbygel
1a. Kördrivning (bygel)
1b. Bowdenkabel
1c. Snabbspännspak
1d. Rundbricka
1e. Rundbricka
1f. Stjärnmutter i plast
- Motorbromsspak
2a. Gasvajer
- Elstartsenhet
3a. Elstart
3b. Skruv
- Undre skjutbygel
4a. Stjärnmutter i plast
4b. Avständshållare
4c. Styrning
4d. Skruv
4e. Kabelclips
- Bränsletank
5a. Tanklock
- Luftfilterkåpa
6a. Luftfilter
- Vattenanslutning
- Löphjul
- Tändstiftskontakt
9a. Tändstift
- Avgasrör
- Oljemätsticka
- Sidoutkastlucka
12a. Sidoutkast
- Drivhjul
- Klipphöjdsjustering
- Utkastlucka
15a. Mulchinginsats
16. Gräsuppsamlingssäck
17. Snörstart
17a. Snörkrok
17b. Vingmutter
18. Kniv
18a. Knivskruv
18b. Rundbricka
18c. Motorspindel
18d. Kilrem
19. Skruv till förgasare
20. Batteri
20a. Upplåsningsknapp
20b. Laddningsnivåindikering
21. Batteriladdare
3 Leveransomfång (bild 1-2)
Pos. Antal Beteckning
- 1 x Övre skjutbygel
1c. 2 x Snabbspännspak
1d. 2 x Rundbricka
1e. 2 x Rundbricka
1f. 2 x Stjärnmutter i plast
- 1 x Undre skjutbygel
4a. 2 x Stjärnmutter i plast
4b. 2 x Avständshållare
4c. 2 x Styrning
4d. 2 x Skruv
4e. 1 x Kabelclips
12a. 1 x Sidoutkast
15a. 1 x Mulchinginsats
- 1 x Gräsuppsamlingssäck
- 1 x Batteri
- 1 x Batteriladdare
1 x Bensingräsklippare
2 x Driftmanual
(gräslippare, batteri + laddare)
4 Avsedd användning
Bensingräsklipparen är avsedd för privat bruk i egen eller i hobbyträdgård. Gräsklippare för privat bruk i egen eller i hobbyträdgård är sådana gräsklippare som i regel inte används mer än 50 timmar om året och som till övervägan- de del används till att sköta gräs och gräsmattor, dock inte vid allmänna anläggningar, i parker, på sportanlägg- ningar och inte inom lant- och skogsbruk.
Produkten får endast användas på avsett sätt. Varje användning därutöver är inte ändamålsenlig. För alla sorts skador eller personskador som uppstår om detta inte respekteras ansvarar användaren/operatören och inte tillverkaren.
I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i instruktionsmanualen.
Personer som använder och underhåller produkten måste veta hur den fungerar och känna till möjliga risker.
Vid förändringar på produkten undantas tillverkaren helt från ansvar och skador som beror på detta.
Produkten får bara användas med originaldelar och originaltillbehör från tillverkaren.
Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.
WARNING
Läs för din egen säkerhets skull igenom bruksanvisningen och de allmänna säkerhetsanvisningarna före idrifttagning av produkten. Om du lämnar produkten vidare till någon annan ska du alltid lämna med denna bruksanvisning.
Produkten ingår i 20V IXES-serien och får endast drivas med batterier från denna serie. Batterier får endast laddas med laddare från denna serie. Beakta då uppgifterna från tillverkaren.
5 Ej avsedd användning
Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.
WARNING
På grund av fysisk fara för användaren får gräsklipparen inte användas för följande arbeten (ofullständig lista):
- för att trimma buskar, häckar och buskar,
- för att klippa rankväxande plantor,
- för gräsklippning på takplanteringar och ansning av balkonglädor,
- för att hacka och sönderdela delar från beskärning av träd eller häckklippning,
- för rensning av gångstigar (uppsugning, bortblåsning),
- för utjämning av markupphöjningar som t.ex. mullvadshögar,
- för att transportera snittmaterial, utom i den härför avsedda gräsuppsamlingssäcken.
Förklaring av signalorden i bruksanvisningen
FARA
Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till livshotande eller allvarlig personskada.
WARNING
Signalord för att känneteckna en tänkbart farlig situation som, om den inte undviks, kan leda till allvarlig personskada.
VAR FÖRSIKTIG
Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till en mindre eller måttlig personskada.
OBS
Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till materiella skador på produkten eller egendom/innehav.
Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk!
WARNING
Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer denna produkt.
Om du inte följer de angivna instruktionerna finns risk för allvarliga personskador.
WARNING
Gör dig förtrogen med alla delar innan du arbetar med produkten.
- Öva dig på att använda produkten och låt en erfaren användare eller fackman förklara dess funktion, drift och arbetstekniker.
- Försäkra dig om att du i nödfall genast kan stänga av produkten.
– Felaktig användning kan leda till svåra skador.
- Om en olycka eller en störning uppstår under drift ska produkten genast kopplas från.
Ombesörj personskadorna korrekt eller uppsök läkare.
Följande personer får inte använda produkten:
- Barn och andra personer som inte känner till användningsmanualen (lokala föreskrifter kan ange användarens lägsta ålder).
- Personer som är påverkade av alkohol, droger, läkemedel eller som är trötta eller sjuka.
6.1 Säkerhetsanvisningar för handstyrda gräsklippare
- Läs användningsmanualen noggrant. Bekanta dig med inställningarna och det korrekta sättet att använda produkten.
- Tillåt aldrig barn eller andra personer som inte känner till bruksanvisningen att använda gräsklipparen. Det kan finnas lokala bestämmelser som fastställer lägsta ålder.
- Använd aldrig gräsklipparen när andra personer, i synnerhet barn, eller husdjur befinner sig i närheten. Kom ihåg att användaren är ansvarig för olyckor med andra personer eller deras egendom.
- Klipp endast när det råder tillräckligt god sikt. Andra personer i närheten bör hålla avständ till maskinen.
- Om du lämnar över produkten till någon annan person, lämna då även över instruktionsmanualen.
- Använd alltid halkskyddade skor och långa byxor när du klipper. Klipp inte barfota eller i lätta sandaler.
- Kontrollera terrängen där produkten används och ta bort alla hinder, såsom stenar, leksaker, grenar, trådar eller annat främmande material som kan fastna och slungas iväg.
- Stäng av motorn, vänta tills den stannat och koppla ur tändstiftskontakten om
– du ska lämna produkten,
- förekomst av blockeringar eller hinder.
– produkten har kommit i kontakt med främmande föremål,
- störningar och ovanliga vibrationer avges från produkten.
WARNING
Bränsle är mycket brandfarligt:
- Förvara bränsle endast i behållare som är avsedda för detta (dunkar).
- Tanka bara utomhus och rök inte under tankningen.
- Fyll på bränsle innan motorn startas. Öppna inte tanklåset eller fyll på bränsle medan motorn är igång eller omedelbart efter att produkten har stängts av.
- Om bränsle har flödat över ska inget försök göras för att starta motorn. Istället ska produkten flyttas bort från den bränsleförorenade ytan. Alla antändningsförsök måste undvikas tills bränsleångorna har avdunstat.
- Av säkerhetsskäl ska bränsletanks- och andra tanklås bytas ut om de är skadade.
- Förvara aldrig bränsle nära en gnistkälla. Använd all-tid en godkänd behållare. Håll bränsle borta från barn.
- Byt ut defekta ljuddämpare.
- Kontrollera alltid visuellt före användningen om kniven och fästbultarna är slitna eller skadade. För att undvi- ka obalans får slitna och skadade knivar och bultar bara bytas satsvis.
6.2 Elsäkerhet
- Elverktygets stickkontakt måste passa i eluttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med jordade elverktyg. Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.
- Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
- Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.
WARNING
Observera säkerhetsanvisningarna och anvisningarna om laddning och korrekt användning som finns i driftmanualen för ditt batteri och din laddare. En detaljerad beskrivning av laddningsprocessen och ytterligare information finns i denna separata anvisning.
Felaktig användning av batteri och laddare kan ge upphov till elstöt eller brand.
6.3 Hantering
Hantering:
- Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna och att produkten hålls i säkert arbetsskick.
- Förvara aldrig produkten med bränsle i tanken inne i en byggnad där bränsleångor kan komma i kontakt med öppen eld eller gnistor.
- Låt motorn svalna innan du ställer av produkten i slutna utrymmen.
- För att undvika brandrisk, håll motorn, avgasröret och området runt bränsletanken fritt från gräs, löv eller läckande fett (olja).
- Kontrollera gräsuppsamlaren regelbundet för slitage eller förlust av funktionalitet.
- Av säkerhetsskäl, byt ut slitna eller skadade delar.
- Om bränsletanken måste tömmas ska detta utföras utomhus.
- Kör inte förbränningsmotorn i slutna rum där farlig kolmonoxid kan samlas.
- Arbeta bara i dagsljus eller vid god belysning.
- Undvik om möjligt att använda produkten på vått gräs.
- Det är förbjudet att använda produkten under åskväder - Risk för blixtnedslag!
- Se till att du står stadigt, i synnerhet i sluttningar.
- Använd produkten endast i gångtakt.
- För produkter på hjul gäller följande: Klipp alltid på tvären mot sluttningen, aldrig uppåt eller neråt. Var särskilt försiktig om du ändrar riktning i sluttningen.
- Klipp inte på alltför branta sluttningar och närliggande skräphögar, diken eller dammar. Var särskilt försiktig när du vänder produkten eller drar den till dig.
WARNING
- Se till att alltid stå stabilt.
- Använd skor med halksäkra sulor med god friktion och lämpliga kläder.
– Klipp alltid på tvären mot sluttningen.
- Av säkerhetsskäl får produkten inte köras i sluttningar som lutar mer än 15 grader.
- Var extra försiktig vid bakåtrörelser och när produkten dras. Snubbelrisk!
- Stoppa kniven om gräsklipparen behöver lutas, vid förflyttning över andra områden än gräs och när du flyttar gräsklipparen till och från det område som ska klippas.
VAR FÖRSIKTIG
Gräsklipparen får inte användas utan att gräsuppsam- lingssäcken eller den självstängande avskiljande skyddsanordningen för utkastöppningen är på plats.
- Använd aldrig gräsklipparen med skadade skyddsanordningar eller galler eller utan anslutna skyddsanordningar, t.ex. baffelplattor och/eller gräsuppsamlare.
- Ändra eller överskrid inte motorstyrningsinställningarna.
- Lossa motorbromsen och koppla från alla skärverktyg och drivningar innan motorn startas.
- Starta motorn med försiktighet enligt tillverkarens instruktioner. Se till att det finns tillräckligt avständ mellan fötterna och kniven.
- När du startar motorn får gräsklipparen inte lutas, om inte gräsklipparen måste lyftas under arbetet. I så fall ska du bara tippa maskinen så mycket som verkligen behövs och lyft bara upp den sidan som är vänd från användaren.
- Starta inte motorn när du står framför utkastkanalen.
- Lägg aldrig händer eller fötter på eller under roterande delar. Håll dig alltid borta från utkastöppningen.
- Lyft eller bär aldrig en gräsklippare med motorn igång.
- Stäng av motorn och se till att alla rörliga delar har stannat och att tändningsnyckeln, om den finns, är uttagen:
- Innan du lossar blockeringar eller rensar blockeringar i utkastkanalen.
– Innan du kontrollerar, rengör eller arbetar på produkten.
– När ett främmande föremål har träffats. Kontrollera om produkten är skadad och utför nödvändiga reparationer innan du startar om och använder produkten. Om produkten börjar vibrera onormalt krävs en omedelbar inspektion.
– När du avlägsnar dig från produkten.
- Inför tankning.
- När motorn har stannat stänger du spjällventilen. Om motorn har en avstängningsventil för bensin ska du stänga den efter användning.
- Att köra produkten med för hög hastighet kan öka risken för olyckor.
- Var försiktig när du gör justeringar på maskinen och undvik att klämma fingrarna mellan den rörliga kniven och styva delar på produkten.
- Var särskilt försiktig när du klipper på branta sluttningar och närliggande skräphögar, diken eller dammar.
- Undvik platser där hjulen inte längre kan greppa eller där klippningen är osäker.
- Se upp för trafiken när du befinner dig nära en gata.
FARA
Snubbelrisk!
Var extra försiktig vid bakåtrörelser och när produkten dras.
Försäkra dig om att det inte finns små barn bakom dig före en bakåtrörelse.
- Användaren måste ha fått lämplig utbildning i maskinens användning och inställningar (särskilt förbjuden manövrering).
- Kontrollera produkten regelbundet och se till att alla startlås och tryckknappar fungerar ordentligt före varje användning.
- Observera att felaktigt underhåll användning av reservdelar som inte uppfyller kraven eller borttagning eller modifiering av säkerhetsanordningar kan leda till skada på produkten och allvarliga personskador på den person som arbetar med den.
- Observera att produktens säkerhetssystem eller enheter inte får manipuleras eller inaktiveras. Ta aldrig bort delar som används för säkerhet.
- Observera att användaren inte får ändra eller manipulera några förseglade inställningar för motorvarvtalsreglering.
- Använd endast knivar och tillbehör som rekommenderas av tillverkaren. Användning av andra tillsatsverktyg och andra tillbehör kan innebära skaderisker för användaren.
- Håll alltid produkten i gott drifttillständ.
- Det är nödvändigt att ta tillräckligt med raster för att minska buller- och vibrationsexponeringen.
6.4 Restrisk och skyddsåtgärder
Försumma ergonomiska principer
Slarvig användning av personlig skyddsutrustning (PPE)
Oaktsam användning eller utelämnande av personlig skyddsutrustning kan leda till allvarlig personskada.
- Använd föreskriven skyddsutrustning.
Mänskliga faktorn, felförhållanden
- Behåll full koncentration vid allt arbete.
Restrisk
- Kan aldrig uteslutas
Risker vid buller
Hörselskador
Längre tids oskyddat arbete med produkten kan leda till hörselskador.
- Ta för vana att alltid använda hörselskydd.
Agerande i nödfall
Om en olycka eventuellt skulle inträffa ska du vidta nödvändiga åtgärder för första hjälpen och tillkalla kvalificerad läkarhjälp så fort som möjligt.
Restrisker
Produkten är konstruerad enligt senaste teknik och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.
- Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
- Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom driftmanualen beaktas i sin helhet.
- Undvik att starta produkten oavsiktligt.
- Håll händerna borta från arbetsområdet när produkten är i drift.
- Oavsiktlig igångsättning av produkten.
- Beakta de fastställda underhålls- och säkerhetsanvisningarna i instruktionsmanualen.
WARNING
Vid längre arbeten kan vibrationer i händerna på användaren orsaka cirkulationsrubbningar (Raynauds syndrom).
Raynauds syndrom är en kärlsjukdom i vilken de små blodkärlen i fingrar och tår krampar. De drabbade områdena förses inte längre med tillräckligt med blod och blir därför mycket bleka. Den frekventa användningen av vibrerande produkter kan orsaka nervskador hos personer vars blodflöde är nedsatt (t.ex. diabetiker, rökare).
Om du märker ovanliga funktionsnedsättningar, avbryt arbetet och kontakta läkare.
7 Tekniska specifikationer
| Motortyp Fyrtaktsmotor/luftkyld |
| Slagvolym 150 cm3 | |
| Arbetsvarvtal 2800 min | -1 |
| Motoreffekt 2,6 kW/3,5 PS | |
| Bränsle Normalbensin/blyfri | max. 10 % bioetanol |
| Tankvolym 0,8 l | |
| Motorolja SAE 10W-30/SAE | 10W-40 |
| Tankvolym/olja 0,4 l | |
| Klipphöjdsjustering 25-75 mm / 8-dubbel |
| Klipphöjder 25 (1) / 35 (2) / 45 (3) / 50(4) / 55 (5) / 65 (6) / 70 (7)75 (8) (+ / - 5) mm |
| Volym för gräsuppsamlings-säck | 55 l |
| Klippbredd 46 cm | |
| CO2-utsläpp | 1033 g/kWh |
| Vikt (med tom tank och helt monterad) | 28,5 kg |
Med förbehåll för tekniska ändringar!
Buller och vibration
WARNING
Buller kan ha allvarlig inverkan på din hälsa. Om maskinbullret överskrider 85 dB ska du och personer som befinner sig i närheten bära lämpligt hörselskydd.
Typvärden buller
| Ljudtrycksnivå L_pA | 74,6 dB |
| Mätosäkerhet K_pA | 1,81 dB |
| Garanterad ljudeffektnivå L_wA | 96 dB |
| Uppmätt ljudeffektnivå L_wA | 94,6 dB |
| Mätosäkerhet K_wA | 1,81 dB |
Om det är nödvändigt, håll dig till viloperioder och begränsa arbetets längd till ett minimum.
Begränsa buller och vibrationer till ett minimum!
- Använd endast felfria produkter.
- Underhåll och rengör produkten regelbundet.
- Anpassa ditt arbetssätt till produkten.
- Överbelasta inte produkten.
- Låt kontrollera produkten om det behövs.
- Stäng av produkten när den inte används.
- Använd handskar.
Observera följande försiktighetsåtgärder för att minska riskerna:
- Håll kroppen och särskilt händerna varma i kallt väder.
- Ta regelbundna pauser när du flyttar händerna för att främja blodcirkulationen.
- Säkerställ att produkten vibrerar så lite som möjligt genom regelbundet underhåll och se till att delarna sitter fast ordentligt.
8 Uppackning
WARNING
Produkten och förpackningsmaterialet är inga leksaker!
Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!
- Öppna förpackningen och ta ut produkten försiktigt.
- Ta bort förpackningsmaterialet samt förpacknings-/ och transportsäkringar (i förekommande fall).
- Kontrollera att leveransomfånget är fullständigt.
- Kontrollera produkten och tillbehör för transportskador. Rapportera eventuella skador omedelbart till transportföretaget som levererade produkten. Senare reklamationer kan inte behandlas.
- Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
- Bekanta dig med produkten innan bruk med hjälp av instruktionsmanualen.
- Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
- Ange våra artikelnummer och produkttyp samt tillverkningsår vid beställningar.
9 Montering
VAR FÖRSIKTIG
Skaderisk på grund av roterande kniv. Arbeta endast på produkten när kniven är avstängd och står stilla!
OBS
Se till att gaskabeln inte kläms när du monterar skjutbyglarna.
Ställ produkten på en jämn, plan yta.
Nödvändigt verktyg:
• Stjärnskruvmejsel*
* = ingår inte obligatoriskt i leveransomfånget!
9.1 Montera den undre skjutbygeln (4) (bild 3)
- Demontera komponenten bestående av skruv (4d), distanselement (4b) och plaststjärnmutter (4a).
- Skjut på vardera en styrning (4c) på bulten på den undre skjutbygeln (4).
- Sätt den undre skjutbygeln (4) på styrningarna (4c). Kontrollera att den undre skjutbygeln (4) sitter i bulten och att fästhålen stämmer överens.
- För in vardera en skruv (4d) genom fästhålen på den undre skjutbygeln (4).
- Placera ett distanselement (4b) på varje skruv (4d) och säkra dem med vardera en plaststjärnmutter (4a).
9.2 Montera den övre skjutbygeln (1) (bild 4)
- Rikta in den övre skjutbygeln (1) mot motsvarande fästpunkter på den undre skjutbygeln (4).
- Sätt vardera en rundbricka (1d) på snabbspännspakarna (1c) och för in dem genom fästhålen på den övre och den undre skjutbygeln (1/4).
- Placera en rundbricka (1e) på varje snabbspännspak (1c).
- Säkra snabbspännspaken (1c) med vardera en plaststjärnmutter (1f).
Se till att gasvajern och bowdenkabeln, som senare sätts fast med kabelclips (4e), inte är i vägen.
9.3 Montera elstartsenheten (3) (bild 1, 5–9)
- Tryck ut höger sida av motorbromsspaken (2) ur plastfästet på den övre skjutbygeln (1).
- Flytta motorbromsspaken (2) framåt för att haka ur den ur plastfästet.
- Skjut på elstartsenheten (3) på den övre skjutbygeln (1).
- Säkra elstartsenheten (3) med hjälp av skruvarna (3b).
Se till att gasvajern (2a) och bowdenkabeln (1b), som senare sätts fast med kabelclips (4e), inte är i vägen.
- Dra åt skruvarna (3b) med hjälp av en stjärnskruvmejsel.
- Dra gasvajern (2a) genom elstartsenheten (3) som bild 6 visar.
- Sätt gasvajern (2a) i motorbromsspaken (2) och tryck tillbaka höger sida av motorbromsspaken (2) i plastfästet på den övre skjutbygeln (1).
- Fixera gasvajern (2a) och bowdenkabeln (1b) med medföljande kabelclips (4e) på den undre skjutbygeln (4).
- Häng snörstartens handtag (17) på snörkroken (17a). Lossa då eventuellt vingmuttern (17b).
10 Före idrifttagning
OBS
Montera klart hela produkten före idrifttagning!
WARNING
Hälsorisk!
Inandning av bränsle-/smörjoljeångor och avgaser kan leda till allvarliga hälsoskador, medvetslöshet och i extremfall till dödsfall.
- Andas inte in bränsleångor/smörjoljeångor eller avgaser.
- Använd bara produkten utomhus.
OBS
Produktskada!
Om maskinen drivs utan eller med för lite motor- och växellådsolja kan detta leda till skador på motorn.
- Fyll på bränsle och olja före idrifttagning. Maskinen levereras utan motor- eller växellådsolja.
OBS
Miljöskador!
Utläckande olja kan smutsa ner miljön långsiktigt. Vätskan är mycket giftig och kan snabb leda till förorening av vattnet.
– Fyll bara på/töm ut olja på jämn, fasta ytor.
– Använd en påfyllningsstos eller tratt.
- Samla upp avtappad olja i ett lämpligt kärl.
- Torka upp utspilld olja noggrant och avfallshantera trasorna enligt lokala föreskrifter.
- Avfallshantera olja enligt lokala föreskrifter.
OBS
Risk för skador!
Används felaktigt lagrade eller om bränslen inte har tömts ut kan förgasaren sättas igen eller motordriften påverkas negativt.
– Häll överblivet bränsle i en lufttät behållare och förvara den i ett mörkt, svalt utrymme.
OBS
Ett visst buller från denna produkt är oundviklig. Skjut upp bullerintensivt arbete till godkända och fastställda tider. Om det är nödvändigt, håll dig till viloperioder och begränsa arbetets längd till ett minimum.
Bär lämpligt hörselskydd för ditt personliga skydd och för att skydda personer i närheten.
Ställ produkten på en jämn, plan yta.
Nödvändigt verktyg:
- Mätbägare 1 liter (olje-/bränslebeständig)*
- Tratt*
- Trasa/duk*
* = ingår inte obligatoriskt i leveransomfånget!
Produkten levereras utan motorolja. Före idrifttagning måste olja fyllas på. Använd olja för olika kvaliteter (SAE 10W-30 eller SAE 10W-40).
Kontrollera oljenivån regelbundet före varje idrifttagning. För låg oljenivå kan skada motorn.
- Skruva ut oljemätstickan (11) genom att skruva åt vänster.
- Fyll tanken med motorolja med hjälp av en tratt. Var observant på max. påfyllningsmängd (se Tekniska specifikationer). Fyll försiktigt på oljan upp till påfyllningsstosens underkant.
- Torka av oljemätstickan (11) med en ren, luddfri trasa.
- För in oljemätstickan (11) igen utan att skruva in oljemätstickan (11).
- Dra ut oljemätstickan (11) och läs av oljenivån i vågrätt läge.
Oljenivån ska befinna sig mellan oljemätstickans max.- och minmarkering (11).
- Fyll på rekommenderad mängd olja om oljenivån är för låg (se Tekniska specifikationer).
- Skruva sedan in oljemätstickan (11) igen.
10.2 Fyll på bränsle (bild 11)
! FARA
Brand- och explosionsrisk!
Bränsle kan antändas vid påfyllning och eventuellt explodera. Detta leder till allvarliga brännskador eller dödsfall.
- Stäng av motorn och låt den kylas av.
- Häll värme, lägor och gnistor borta.
• Fyll bara på bränsle utomhus.
• Bär skyddshandskar.
- Undvik hud- och ögonkontakt.
- Starta maskinen med ett avständ på minst 3 meter från bränslepåfyllningsstället.
- Var uppmärksam på otätheter. Starta inte motorn om bränsle läcker ut.
OBS
Produkten levereras utan bränsle. Därför måste bränsle fyllas på före idrifttagning. Använd 95-oktanig E10-bensin.
- Rengör runt påfyllningsområdet. Smuts i bränsletanken (5) orsakar driftstörningar.
- Öppna tanklocket (5a) försiktigt så att eventuellt övertryck kan reduceras.
- Fyll bränsletanken (5) med bränsle med hjälp av en tratt. Var observant på max. påfyllningsmängd (se Tekniska specifikationer). Fyll försiktigt på bränslet upp till påfyllningsstosens underkant.
- Skruva på tanklocket (5a) igen. Se till att tanklocket (5a) sluter till ordentligt.
- Rengör tanklocket (5a) och området runt det.
10.3 Batteriets laddningsnivå (20) (bild 1, 2, 12)
Gräsklipparen är utrustad med elstart (3a). Som startbatteri används ett litiumjonbatteri (20). Användningen av batteriet (20) och laddaren (21) beskrivs i den medföljande bruksanvisningen.
- För kontroll av laddningsnivån, tryck på knappen för laddningsnivåindikering (20b) på batteriet (20). Batteriladdningsnivåindikeringen (20b) visar batteriets laddningsnivå (20).
- Batteriet (20) får endast laddas med medföljande laddare (21). Vid drift av gräsklipparen laddas inte batteriet (20).
10.4 Ställ in klipphöjd (bild 13)
OBS
Klipphöjden får endast justeras när motorn är avstängd och tändstiftskontakten är borttagen.
- I tätt, högt gräs ska du ställa in den högsta klippnivån och klippa långsammare. En hög klipphöjd bör väljas för säsongens första klippning. Justera klipphöjden så att produkten inte överbelastas.
- Välj klipphöjd baserat på gräsmattans faktiska längd.
- Genomför flera passeringar så att maximalt 4 cm gräsmatta tas bort på en gång.
• Rätt klipphöjd för
– prydnadsgräs är ca 30 mm - 45 mm,
- bruksgräs är ca 40 mm - 65 mm.
Klipphöjden justeras med hjälp spakarna för klipphöjd- sjustering (14). Olika klipphöjder kan ställas in.
- Dra spaken för klipphöjdsjustering (14) utåt.
- Flytta spaken för klipphöjdsjustering (14) till önskad position för klipphöjden.
- Släpp spaken för klipphöjdsjustering (14) igen. Spaken snäpper på plats i önskat läge.
10.5 Sätta i / ta ut batteri (20) (bild 14)
- För att ta ut batteriet (20) från produkten, tryck på batteriupplåsningsknappen (20a) på batteriet (20) och dra ut batteriet (20).
- För att sätta i batteriet (20), skjut batteriet (20) längs styrskenan in i elstartsenheten (3). Den låser sig hörbart.
10.6 Knivens stoppanordning (bild 1, 21)
Före varje idrifttagning måste du kontrollera knivens stoppanordning. Starta motorn enligt beskrivningen i 11.4.
- Släpp motorbromsspaken (2). Motorn stängs av och kniven (18) bromsas.
- Kniven (18) måste stanna inom 7 sekunder.
11 Drift
Gräsklipparen drivs med en effektiv, luftkyld 4-taktsmotor. Produkten kan starta med eller utan elstartsenhet och är utrustad med en 7-dubbel klipphöjdsjustering, en gräs-
uppsamlingskorg och en hopfällbar skjutbygel.
Manöverdelarnas funktion anges i nedanstående beskrivningar.
Kontroll före användning
- Kontrollera motorns alla sidor avseende olje- eller bränsleläckage.
- Kontrollera motoroljenivån.
- Kontrollera bränslenivån – bränsletanken ska vara minst halvfull.
- Kontrollera luftfilterskicket.
- Kontrollera bränsleledningarnas skick.
- Övertyga dig om att tändstiftskontakten är ansluten till tändstiftet.
- Var observant beträffande tecken på skador.
- Kontrollera att alla skyddskåpor är monterade och alla skruvar, muttrar och bultar är åtdragna.
11.1 Gräsklippning med gräsuppsamlingssäck
OBS
Använd inte produkten utan fullständigt monterad gräs-uppsamlingssäck eller utan mulchinginsats.
OBS
Ta endast bort eller sätt på gräsuppsamlingssäcken när motorn är avstängd och kniven är stillastående.
11.1.1 Sätta i gräsuppsamlingssäcken (16) (bild 15)
- Lyft upp den bakre utkastluckan (15).
- Ta tag i gräsuppsamlingssäcken (16) i bärhandtaget.
- Häng gräsuppsamlingssäcken (16) i gräsuppsam- lingssäckens upphängning på baksidan av produkten.
- Lägg ner den bakre utkastluckan (15), den håller gräs-uppsamlingssäcken (16) på plats.
11.1.2 Tömma gräsuppsamlingssäcken (16) (bild 1, 15)
WARNING
Stäng av motorn och vänta tills kniven stannat innan gräsuppsamlingssäcken tas av.
OBS
Skaderisk!
Ta bort gräsuppsamlingssäcken endast när motorn är avstängd och kniven är stillastående.
Så snart gräsrester börjar bli liggande måste gräsuppsamlingssäcken tömmas.
- För att ta bort gräsuppsamlingssäcken (16) lyfter du upp den bakre utkastluckan (15).
- Ta ut gräsuppsamlingssäcken (16) med hjälp av bärhandtaget. Enligt säkerhetsföreskrifterna stängs utkastluckan (15) när gräsfångarpåsen (16) lossas och stänger den bakre utkastöppningen.
Om gräsrester sitter fast i öppningen är det lämpligt att dra gräsklipparen cirka 1 m för att starta motorn lättare.
OBS
Ta inte bort klipp från klipparen och på arbetsverktygen för hand eller med fötterna, utan med lämpliga hjälpmedel som borste eller kvast.
För att säkerställa en god uppsamling måste gräsuppsamlingssäcken (16) och särskilt luftfiltret (6a) rengöras från insidan efter användning.
11.2 Klippa med mulchinginsats
Vid mulching sönderdelas klippet i den stängda klippkåpan och fördelas igen på gräsmattan. Det sker ingen uppsamling av gräs. Det fina gräsklippet faller tillbaka i gräsmattan som naturlig gödning, fuktar gräsmattan och försörjer den med viktiga näringsämnen.
OBS
Mulching är endast möjligt med en relativt kort gräsmatta.
11.2.1 Sätta i mulchinginsatsen (15a) (bild 16)
- Lyft upp den bakre utkastluckan (15).
- Ta ut gräsuppsamlingssäcken (16) (om den är isatt) med hjälp av bärhandtaget.
- Lyft upp utkastluckan (15) och lägg i mulchinginsatsen (15a).
- Ställ in klipphöjden (se 10.4).
Tips för mulching:
- Klipp ned gräset med 2 cm vid 4-6 cm gräshöjd.
11.3 Klippa med sidoutkast
Med sidoutkastet (12a) går det att ta sig an även högt och vilt gräs som sällan klipps.
11.3.1 Sätta i sidoutkastet (12a) (bild 17)
- Ta först bort gräsuppsamlingssäcken (16) och sätt in mulchinginsatsen (15a) (se 11.2).
- Manövrera låsningen på sidoutkastluckan (12), fäll upp den och håll fast den.
- Sätt tillbaka sidoutkastet (12a).
- Stäng sidoutkastluckan (12) långsamt. Sidoutkastluckan (12) skyddar sidoutkastet (12a) från att falla.
11.3.2 Ta bort sidoutkastet (12a) (bild 17)
- Manövrera låsningen på sidoutkastluckan (12), fäll upp den och håll fast den.
- Ta bort sidoutkastet (12a) och stäng sidoutkastluckan (12).
11.4 Starta motorn
ANVISNING
Kniven roterar när motorn startas.
Starta inte produkten om utkastkanalen inte är täckt av en av följande delar:
- Gräsuppsamlingssäck
- Mulchinginsats
11.4.1 Starta motorn med elstart (bild 1, 2, 18)
- Kontrollera batteriets (20) laddningsnivå (se 10.3) och ladda det vid behov.
- Kontrollera bränsle- och motoroljenivåerna före varje start (se avsnitt 10.1 och 10.2). Försäkra dig om att tändstiftskontakten (9) är ansluten till tändstiftet (9a).
- Skjut in det laddade batteriet (20) längs styrskenan i produkten. Batteriet (20) går in så att det hörs.
-
Ställ dig bakom gräsklipparen.
-
Tryck motorbromsspaken (2) mot styrhandtaget och håll kvar den.
-
Tryck på elstarten (3a) på elstartsenheten (3) och håll den intryckt.
-
Motorn startar.
-
När produkten har startat kan du släppa elstarten (3a) igen.
11.4.2 Starta motorn utan e-start (bild 1, 19)
- Kontrollera bränsle- och motoroljenivåerna före varje start (se avsnitt 10.1 och 10.2). Försäkra dig om att tändstiftskontakten (9) är ansluten till tändstiftet (9a).
- Ställ dig bakom gräsklipparen. Den ena handen trycker motorbromsspaken (2) mot styrhandtaget, den andra handen ska vara på snörstarten (17).
- Starta motorn med hjälp av snörstarten (17). Dra ut handtaget ca 10–15 cm (tills du känner ett motstånd). Dra sedan med ett kraftigt ryck. Om motorn inte startar, dra i snörstarten (17) igen.
- På grund av ett skyddande skikt på motorn kan det uppstå en liten rökbildning när du använder produkten för första gången. Det här är normalt.
OBS
- Låt aldrig snörstarten smälla tillbaks av sig själv. Detta kan leda till skador.
- Vid kallt väder kan det vara nödvändigt att upprepa startprocessen flera gånger.
11.5 Stäng av motorn
WARNING
Skaderisk!
Efter att ha stängt av motorn fortsätter kniven att klippa under ytterligare några sekunder. Om du rör vid de roterande delarna riskerar du att få skärskador.
– Vänta tills kniven har stannat.
– Bromsa inte kniven med handen.
– Bär skyddshandskar.
– Dra av tändstiftskontakten från tändstiftet för att undvika att motorn startar oavsiktligt när produkten stängs av eller parkeras.
– Håll kniven borta från dina fötter.
- För att stänga av motorn, släpp först bygeln för kördrivning (1a) och sedan motorbromsspaken (2). Vänta tills kniven (18) stannar.
- Ta ut batteriet (20) (se avsnitt 10.5).
11.6 Kördrift (bild 1)
Gräsklipparen är utrustad med bakhjulsdrift.
11.6.1 Koppla till kördrivning
- Starta gräsklipparen (se 11.4).
- Dra och håll i bygeln för kördrivning (1a) mot styrhandtaget.
- Kördrivningen kopplas till (drivhjul (13) rör sig) och gräsklipparen börjar röra sig framåt.
OBS
Undvik skador på produkten! Undvik skador på produkten! Aktivera alltid bygel kördrivning fullt ut (så långt det går) för att undvika följdskador på växellådan.
11.6.2 Koppla från kördrivning (1a)
-
Släpp bygeln för kördrivning (1a). Kördrivningen (1a) kopplas från och gräsklipparen stannar.
-
Motorn fortsätter att gå.
12 Arbetsinstruktioner
- Klipp endast med en vass, felfri kniv så att grässtråna inte fransas upp och gräsmattan blir gul.
- Kör gräsklipparen i så raka spår som möjligt för att uppnå ett snyggt resultat. Dessa spår ska då alltid överlappa med några centimeter så att det inte blir remsor kvar.
- Håll undersidan på klipparkåpan ren och avlägsna gräsavlagringar. Avlagringar gör startprocessen svår samt försämrar klippningens kvalitet och gräsutkastet.
- I sluttningar ska spåret läggas på tvären mot sluttningen. Gräsklipparen kan förhindras att glida ner genom snedställning uppåt.
WARNING
Andra personer i närheten bör hålla avständ till maskinen.
12.1 After klipping
- Låt alltid motorn först svalna innan du parkerar den gräsklipparen i ett stängt utrymme.
Ta bort gräs, löv, smörjolja och olja före förvaring. Placera inga andra föremål på gräsklipparen.
- Kontrollera alla skruvar och muttrar innan du använder dem igen. Dra åt de lösa skruvarna.
- Töm gräsuppsamlingssäcken innan du använder den igen.
- Observera även kapitlet "Förvaring".
13 Rengöring och underhåll
WARNING
Överlåt underhållsarbete som inte beskrivs i denna driftmanual till en fackverkstad. Använd endast originalreservdelar.
WARNING
Felaktiga underhålls- eller rengöringsarbeten kan orsaka personskador!
WARNING
Vid rengörings-, reparations- och underhållsarbeten kan produkten kan starta oavsiktligt vilket kan leda till personskador och brännskador.
– Koppla från produkten.
– Dra av tändstiftskontakten från tändstiftet.
- Ta bort batteriet.
– Låt produkten svalna.
WARNING
Utför en visuell och funktionell inspektion/underhåll regelbundet/dagligen och före idrift-tagning för att säkerställa att produkten är gott skick.
- Felaktigt underhåll, användning av icke-kompatibla reservdelar och avlägsnande eller ändring av säkerhetsutrustning kan leda till allvarliga sak- eller personskador.
- Om dessa arbeten inte kan utföras av användaren själv bör en fackhandlare konsulteras.
13.1 Rengöring
13.1.1 Rengör gräsklipparen (bild 1)
- Rengöring med trädgårdsslang rekommenderas endast vid lågt tryck. En högtryckstvätt är inte lämplig för rengöring av produkten.
- Lossa gräsuppsamlingssäcken och borsta ur den med en borste. Du kan också grovrengöra gräsklipparens käpa med borsten.
- Vid större nedsmutsning kan du torka av produkten med en fuktig duk.
OBS
Innan du tippar gräsklipparen, töm bränsletanken helt med en bränsleutsugningspump (ingår inte i leveransomfånget).
Gräsklipparen får inte lutas mer än 90 grader.
- Det är bäst att tippa gräsklipparen bakåt. Se till att tändstiftet (9a) pekar uppåt. Om tändstiftet (9a) pekar nedåt kan olja läcka ut och orsaka stora skador på motor och förgasare.
- Alternativt kan du luta produkten på sidan, men se till att luftfilterkåpan (6) är på ovansidan.
- Rengör gräsklipparens undersida med en spatel och en borste. Spateln hjälper till att avlägsna grova och större växtrester från området runt knivarna (18). Rengöringen av underredet är enklare och grundligare direkt efter användning. Då är smuts och växtrester fortfarande färska och kan lättare lossas.
- Om det är nödvändigt och om smutsen är svår att ta bort kan du också använda ett specialrengöringsmedel. Aggressiva rengöringsmedel som kylrengöringsmedel eller bensen får inte användas.
- Kontrollera att gräsutkastet är fritt från gräsrester och ta bort dem vid behov.
13.1.2 Rengör gräsklipparen via vattenanslutningen (7) (bild 1, 20)
ANVISNING
Sätt tillbaka tändstiftskontakten korrekt på tändstiftet.
- Ta först ut mulchinginsatsen (15a) eller gräsuppsam-lingssäcken (16).
- För att rengöra, anslut en trädgårdsslang till vattenanslutningen (7) via den inbyggda stickkopplingen.
- Öppna vattenkranen och starta gräsklipparen (se 11.4).
- Med den roterande kniven (18) virvlas vattnet runt.
- Efter några minuter är gräsklipparen fri från alla fast-sittande smuts- och gräsrester.
- Låt sedan gräsklipparen eftergå en kort stund utan vatten för att ta bort huvuddelen av fukten genom den cirkulerande luften från kniven (18).
13.1.3 Rengöra kilremmen (18d) (bild 21)
- Tippa gräsklipparen bakåt.
- Rengör kilremmen (18d) efter varje användning med en sopborste eller tryckluft.
13.2 Underhåll
- Regelbunden, noggrann service är nödvändigt för att garantera att produktens säkerhetsnivå och prestanda är oförändrade.
- Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna och att produkten är i säkert arbetsskick.
- Kontrollera gräsuppsamlingssäcken beträffande slitage eller förlust av funktionalitet.
- Av säkerhetsskäl, byt ut slitna eller skadade delar.
- Kontrollera att fram- och bakdäcken sitter säkert fast.
- För att kunna garantera hjulens lättrörlighet rekommenderar vi att rengöra hjulaxlar och hjulnav minst en gång per säsong.
- Arbete som inte beskrivs i denna instruktionsmanual bör endast utföras på en auktoriserad fackverkstad.
- Ställ produkten på en jämn, plan yta.
Nödvändigt verktyg:
- Monteringsnyckel*
- Bränsleutsugningspump*
- Trasa/duk*
• U-nyckel/hylsnyckel nyckelvidd 17 mm*
• U-nyckel/hylsnyckel nyckelvidd 10 mm*
- Oljepump*
- Platt oljetråg (för oljebyte)*
- Uppsamlingsbehållare*
• Kopparträdborste*
* = ingår inte obligatoriskt i leveransomfånget!
13.2.1 Byta kniv (18) (bild 1, 22)
WARNING
Det finns risk för personskador vid arbeten med en skadad kniv.
– Använd skyddshandskar!
- Av säkerhetsskäl får du endast slipa och balansera din kniv hos en auktoriserad fackverkstad. För att uppnå ett optimalt arbetsresultat rekommenderas det att kniven kontrolleras en gång om året.
– Vid byte av kniven får endast originalreservdelar användas.
- Töm bränsletanken (5) med en bränsleutsugningspump innan du tar bort klingan. Tippa aldrig gräsklip-paren åt sidan eller framåt när bränsle- eller oljetan-ken är fylld!
Motorn tar skada av detta och garantin gäller inte.
- Håll försiktigt fast kniven (18) med ena handen.
- Vrid knivskruven (18a) moturs med hjälp av en U-nyckel nyckelvidd 17 från motorspindeln (18c). Ta bort rundbrickan (18b).
- Montera den nya kniven (18) i omvänd ordningsföljd. Fäst knivskruven (18a) ordentligt. Se till att kniven (18) är korrekt placerad och ligger plan mot motorspindeln (18c).
- Knivskruven (18a) har ett åtdragningsmoment på 45 Nm. Byt ut knivskruven (18a) samtidigt som du byter ut kniven (18).
13.2.1.1 Skadad kniv (18)
Om kniven (18) kommer i kontakt med ett hinder trots all försiktighet, stäng av motorn omedelbart och dra ut tändstiftkontakten (9).
- Kontrollera om kniven (18) är skadad.
- Skadade eller böjda knivar (18) måste bytas ut.
• Räta aldrig ut en böjd kniv (18) igen.
- Arbeta aldrig med en böjd eller kraftigt nedsliten kniv (18), detta orsakar vibrationer och ytterligare skador på gräsklipparen.
13.2.2 Kontrollera oljenivån (bild 10)
WARNING
Hälsorisk!
Inandning av bränsle-/smörjoljeångor och avgaser kan leda till allvarliga hälsoskador, medvetslöshet och i extremfall till dödsfall.
- Andas inte in bränsleångor/smörjoljeångor eller avgaser.
- Använd bara produkten utomhus.
OBS
Produktskada!
Om maskinen drivs utan eller med för lite motor- och växellådsolja kan detta leda till skador på motorn.
- Fyll på bränsle och olja före idrifttagning. Maskinen levereras utan motor- eller växellådsolja.
- Använd endast motorolja SAE 10W-30 eller SAE 10W-40.
OBS
Miljöskador!
Utläckande olja kan smutsa ner miljön långsiktigt. Vätskan är mycket giftig och kan snabb leda till förorening av vattnet.
– Fyll bara på/töm ut olja på jämn, fasta ytor.
- Använd en påfyllningsstos eller tratt.
– Samla upp avtappad olja i ett lämpligt kärl.
- Torka upp utspilld olja noggrant och avfallshantera trasorna enligt lokala föreskrifter.
- Avfallshantera olja enligt lokala föreskrifter.
- Skruva ut oljemätstickan (11) genom att skruva åt vänster och torka av den med en ren, luddfri trasa.
- För in oljemätstickan (11) igen och kontrollera oljenivån utan att skruva tillbaka oljemätstickan (11).
- Dra ut oljemätstickan (11) och läs av oljenivån.
Oljenivån ska befinna sig mellan oljemätstickans max.- och minmarkering (11).
- Skruva sedan in oljemätstickan (11) igen.
13.2.3 Oljebyte (bild 10)
Bytet av motorolja bör genomföras en gång om året innan säsongen börjar med driftvarm och avstängd motor.
Använd endast motorolja (SAE 10W-30/SAE 10W-40).
- Skruva ut oljemätstickan (11) genom att skruva åt vänster.
- Sug upp motoroljan genom påfyllningsröret med en oljepump (med slang).
- Fyll på ny motorolja och kontrollera oljenivån (se 10.1).
13.2.4 Tappa ur bränsle med en bränsleutsugningspump (bild 23)
- Håll en uppsamlingsbehållare under bränsleutsugningspumpens slang.
- Skruva upp tanklocket (5a) och ta bort det.
- Skjut in bränsleutsugningspumpens slang i bränsletanken (5) och tappa ur bränslet helt med hjälp av bränsleutsugningspumpen.
- Skruva fast tanklocket (5a) igen.
- För att säkerställa att inget bränsle finns kvar i förgasaren måste det återstående bränslet i förgasaren tömmas. Placera en uppsamlingsbehållare under förgasaren och öppna förgasarskruven (19) med hjälp av en U-nyckel nyckelvidd 10.
13.2.5 Underhåll av luftfiltret (6a) (bild 24)
FARA
Brand- och explosionsrisk!
Bränsle kan antändas vid felaktig rengöring och eventuellt explodera. Detta leder till allvarliga brännskador eller dödsfall.
– Rengör luftfiltret endast genom att knacka ur det.
– Rengör aldrig luftfiltret med bensin eller brännbara lösningsmedel.
OBS
Risk för skador!
Att använda motorn utan, eller med ett skadat, filterelement kan leda till motorskador.
- Kör aldrig motorn utan, eller med ett skadat, luftfilterelement. Smuts blir kvar i motorn och orsakar allvarliga motorskador.
Ett smutsigt luftfilter (6a) minskar motoreffekten eftersom förgasaren får för lite luft. Regelbundna kontroller är därför nödvändiga.
Luftfiltret (6a) bör kontrolleras var 25:e drifttimme och rengöras vid behov. Kontrollera luftfiltret (6a) oftare om luften är mycket dammig.
- Öppna spännet och fäll upp luftfilterkåpan (6).
- Ta bort luftfiltret (6a).
- Rengör luftfiltret (6a) endast genom att knacka ur det.
- Byt ut ett defekt luftfilter (6a) mot ett nytt.
- Sätt in luftfiltret (6a) och stäng luftfilterkåpan (6). Se till att spännet hakar i.
13.2.6 Underhåll av tändstiftet (9a) (bild 25, 26)
Kontrollera tändstiftet (9a) beträffande smuts för första gången efter 10 drifttimmar och rengör det med en kopp-arborste vid behov. Underhåll sedan tändstiftet (9a) var 50:e drifttimmme.
- Dra av tändstiftskontakten (9) med en vridande rörelse.
- Ta bort tändstiftet (9a) med en monteringsnyckel.
- Ställ in avståndet till 0,75 mm (0,030") med hjälp av en mätsticka. Sätt tillbaka tändstiftet (9a) och var försiktig så att du inte drar åt det för hårt.
14 Förvaring och transport
WARNING
Risk för personskador och brännskador!
Maskinen kan oavsiktlig starta vilket kan leda till allvarliga personskador.
- Stäng av motorn före alla rengörings- och underhållsarbeten.
- Låt motorn svalna.
– Dra av tändstiftskontakten från tändstiftet.
- Ta bort batteriet.
• Töm produkten helt.
- Rengör produkten och kontrollera om det finns skador.
14.1 Förvaring
OBS
Rengör och underhåll produkten innan den förvaras.
OBS
Förvara inte produkten med full gräsuppsamlingssäck Vid varmt väder börjar gräset jäsa i värmen. Brandrisk!
Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats som dessutom är oåtkomlig för barn.
Den optimala förvaringstemperaturen är mellan 5 °C och 30 °C.
Förvara produkten i originalförpackningen.
Täck över produkten för att skydda den mot damm eller fukt. Förvara bruksanvisningen vid produkten.
- Förvara aldrig produkten med bränsle i bränsletanken inne i en byggnad där bränsleångor kan komma i kontakt med öppen eld eller gnistor.
- Låt motorn svalna innan du ställer av produkten i slutna utrymmen.
- Inför längre tids förvaring, töm bränsletanken med en bränsleutsugningspump (ingår inte i leveransomfånget).
- För att undvika brandrisk, håll motorn, avgasröret och området runt bränsletanken fritt från gräs, löv eller läckande fett (olja).
14.1.1 Förbereda för gräsklipparens förvaring (bild 1)
WARNING
Töm inte ut bränsle inomhus, nära eld eller vid rökning. Gasångor kan orsaka explosion eller brand.
- Töm bränsletanken (5) (se 13.2.4).
- Utför ett oljebyte (se 13.2.3).
- Dra av tändstiftskontakten (9) från tändstiftet (9a). Ta bort tändstiftet (9a) med en monteringsnyckel (se 13.2.6).
- Använd en oljekanna för att fylla på cirka 0,2 l olja i cylindern.
- Dra långsamt i snörstarten (17) så att oljan skyddar cylindern inuti.
- Skruva tillbaka tändstiftet (9a).
- Rengör kylflänsarna på cylindern och höljet (se 13.1.1).
- Rengör hela produkten för att skydda lackfärgen.
- Förvara produkten på en väl ventilerad plats eller ort.
14.1.2 Batteri (20) och laddare (21)
Observera säkerhetsanvisningarna och anvisningarna om laddning och korrekt användning som finns i driftmanualen för ditt batteri (20) och din laddare (21) i 20V IXES-serien. En detaljerad beskrivning av laddningsprocessen och ytterligare information finns i denna separata driftmanual.
14.1.3 Fälla ihop den övre skjutbygeln (1) (bild 1)
WARNING
Risk för klämskador!
Håll alltid skjutbygeln med en hand på den högsta punkten.
– Sätt aldrig fingrar mellan den övre och undre skjutbygeln.
För att spara utrymme är den övre skjutbygeln (1) hopfällbar.
- Ta av gräsuppsamlingssäcken (16).
- Haka ur snörstarten (17) på snörkroken (17a).
- Öppna snabbspännspaken (1c) på den undre skjutbygeln (4).
- Vrid snabbspännspaken (1c) tvärs mot skjutbygeln. Dra då bort snabbspännspaken (1c) något från den undre skjutbygeln (4).
- Fäll den övre skjutbygeln (4) nedåt. Kablarna får inte klämmas i samband med detta.
15 Reparation och reservdelsbeställning
Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fästa och i perfekt skick. Förvara delar med risk för skador utom räckhåll för andra människor och barn.
OBS
Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.
Kontakta kundtjänst eller auktoriserad fackpersonal. Detsamma gäller tillbehör.
Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.
Anslutningar och reparationer
Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.
15.1 Reservdelsbeställning
Vid beställning av reservdelar ska följande uppgifter anges:
- Modellbeteckning
- Artikelnummer
- Uppgifter på typskylten
Reservdelar/tillbehör
| Knivinformation: | |
| Tillverkare: DJ = CHONGQING DAJI-ANG POWER EQUIPME-NT CO.,LTD., China |
| Knivkod: 602081 | |
| Kniv – artikelnr: | 7911200626 |
| Knivskruv – artikelnr: | 591124001 |
| Luftfilter – artikelnr: | 5911246022 |
Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.
Slitdelar*: Tändstift, luftfilter, kniv, kilrem
* = ingår inte i leveransomfånget!
16 Avfallshantering och återvinning
Anvisningar beträffande förpackningen
Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.
Anvisningar om avfallshantering av elektriska och elektroniska apparater
Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!
- Uttjänta batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
- Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
- Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
- Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushällssoporna.
-
Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
-
Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
-
Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.
-
Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverkarens kundservice angående detta.
- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.
Anvisningar om litium-jon-batterier
Li-Hon
Ta ut det uppladdningsbara batteriet före avfallshanteringen!
- Släng inte batteriet i hushållsavfall, i eld (explosionsrisk) eller i vatten. Skadade batterier kan skada miljö och hälsa om giftiga ångor eller vätskor läcker ut.
- Defekta eller använda batterier måste återvinnas i enlighet med förordning (EU) 2023/1542.
- Lämna in batteriet och laddaren på en behandlingsanläggning. Plast- och metalldelarna som används kan sorteras sortrent åtskilda och på så sätt återvinnas.
- Avfallshantera batterier urladdade. Vi rekommenderar att tejpa för polen för att skydda mot kortslutning. Öppna inte batteriet.
- Avfallshantera batterier enligt lokala föreskrifter. Lämna in batterier på ett uppsamlingsställe för uttjänta batterier där de kan återvinnas miljövänligt. Fråga ditt lokala avfallsföretag om detta.
Bränsle och oljor
- Bränsletanken och behållaren med motorolja måste tömmas innan produkten avfallshanteras!
- Bränsle och motorolja ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!
- Tomma olje- och bränslebehållare måste avfallshanteras miljövänligt.
17 Felsökning
| Störning Möjliga orsaker Åtgärd | | |
| Ojämn gång, produkten vi-brerar kraftigt. | Lossade skruvar. Kontrollera skruvarna. | | |
| Knivfäste löst. Kontrollera knivfästet. | | |
| Kniv obalanserad. Byt ut kniven. | | |
| Motorn går inte. Motorbromsspaken är inte intryckt. Tryck på motorbromsspaken. | | |
| Gasreglage i fel läge. Kontrollera inställningen. | |
| Defekt tändstift. Byt ut tändstiftet. | |
| Bränsletank tom. | Fyll på bränsle. |
| Förorenat bränsle. | Töm bränsletanken och fyll den med rent bränsle. |
| Motorn är defekt. Ta kontakt med auktoriserad kundtjänst. |
| Motorn går ojämnt. | Luftfilter smutsigt. | Rengör luftfiltret. | |
| Tändstift smutsigt. | Rengör tändstiftet. | |
| Gräsmattan blir gul, snittet är oregelbundet. | Luftfilter smutsigt. | Rengör luftfiltret. | |
| Tändstift smutsigt. | Rengör tändstiftet. | |
| Gräsutsläpp är orent. | Klipphöjd för låg. | Ställ in klipphöjd. | |
| Kniv sliten. | Byt knivar. | |
| Gräsuppsamlingssäck igensatt. | Töm gräsuppsamlingssäcken eller lossa blockeringen. | |
18 EU-försäkran om överensstämmelse
Översättning från försäkran om överensstämmelse i original
Tillverkare:
Scheppach GmbH
Vi förklarar under eget ansvar att produkten som beskrivs här överensstämmer med gällande riktlinjer och standarder.
Märke: SCHEPPACH
Art.-beteckning: Bensingräsklippare - MS150-46E
Art.nr 5911244903, 5911244917,
5911250917, 59112104904,
591121049942, 59112519969
Serienr 0162-01001 - 0162-06041
EU-direktiv:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,
* Föremålet för försäkran ovan överensstämmer med bestämmelserna i Europaparlamentets och rådets direktiv 2011/65/EU av den 8 juni 2011 om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter.
Förfarande för bedömning av överensstämmelse:
2000/14/EG_2005/88/EG - Bilaga: VI
Garanterad 96 dB
ljudeffektnivå (LWA):
Uppmätt 94,6 dB
Ljudeffektnivå ( L_WA ):
Anmält organ: TÜV SÜD
Ansvarig för dokumentationen:
Stefan Hartinger
Günzburger Str. 69
15a. Bioklip-indsats
11.2 Klipning med bioklip-indsats
Kniven roterer, när motoren startes.
Forklaring av symbolene på produktet
Brukerveiledningen er del av produktet.
10.6 Knivstoppanordning (fig. 1, 21)
Kniven roterer när motoren startes.
Ikke start produktet hvis utkastkanalen ikke er dekket av en av følgende deler:
13.2.4 Tapp av drivstoff med en drivstoffsugepumpe (fig. 23)
Uppenbara brister ska rapporteras inom 8 dagar från att varan har erhållits, annars mister köparen samtliga anspråk på grund av sådana brister. Vi lämnar garanti för våra maskiner vid korrekt behandling under den lagstadgade garantitiden från och med leverans på så sätt att vi utan kostnad byter alla maskindelar som inom denna tid eventuellt blir obrukbara på grund av påvisade material- eller tillverkningsfel. För delar som inte själva tillverkar lämnar vi endast den garanti som våra garantianspråk gentemot underleverantörerna tillåter. Köparen står för kostnaderna att sätta i de nya delarna. Retur- och kompensationsanspråk samt övriga skadeersättningsanspråk är uteslutna.
Takuu FI
