HASZNÁLATI ÚTMUTATÓ MS15046E SCHEPPACH

Benzines fűnyíró | Az eredeti üzemeltetési útmutató fordítása ..................................... 163

• osoby pod vlivem alkoholu, drog a léků, osoby unave- né a nemocné.

21. Nabíjačka akumulátora

14.1.2 Akumulátor(20) a nabíjačka(21)

• 94,6 dB Notifikovaná osoba: TÜV SÜD Industie Service GmbH Westendstraße 199 D-80686 Mníchov Číslo: 0036 2016/1628/EÚ Emisie. Č.: e24*2016/1628*2018/989SRA1/P*0408*00 Osoba splnomocnená pre dokumentáciu: StefanHartinger Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 19.08.2025 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management 162 | SK www.scheppach.comTartalomjegyzék 1 Bevezetés p. 163

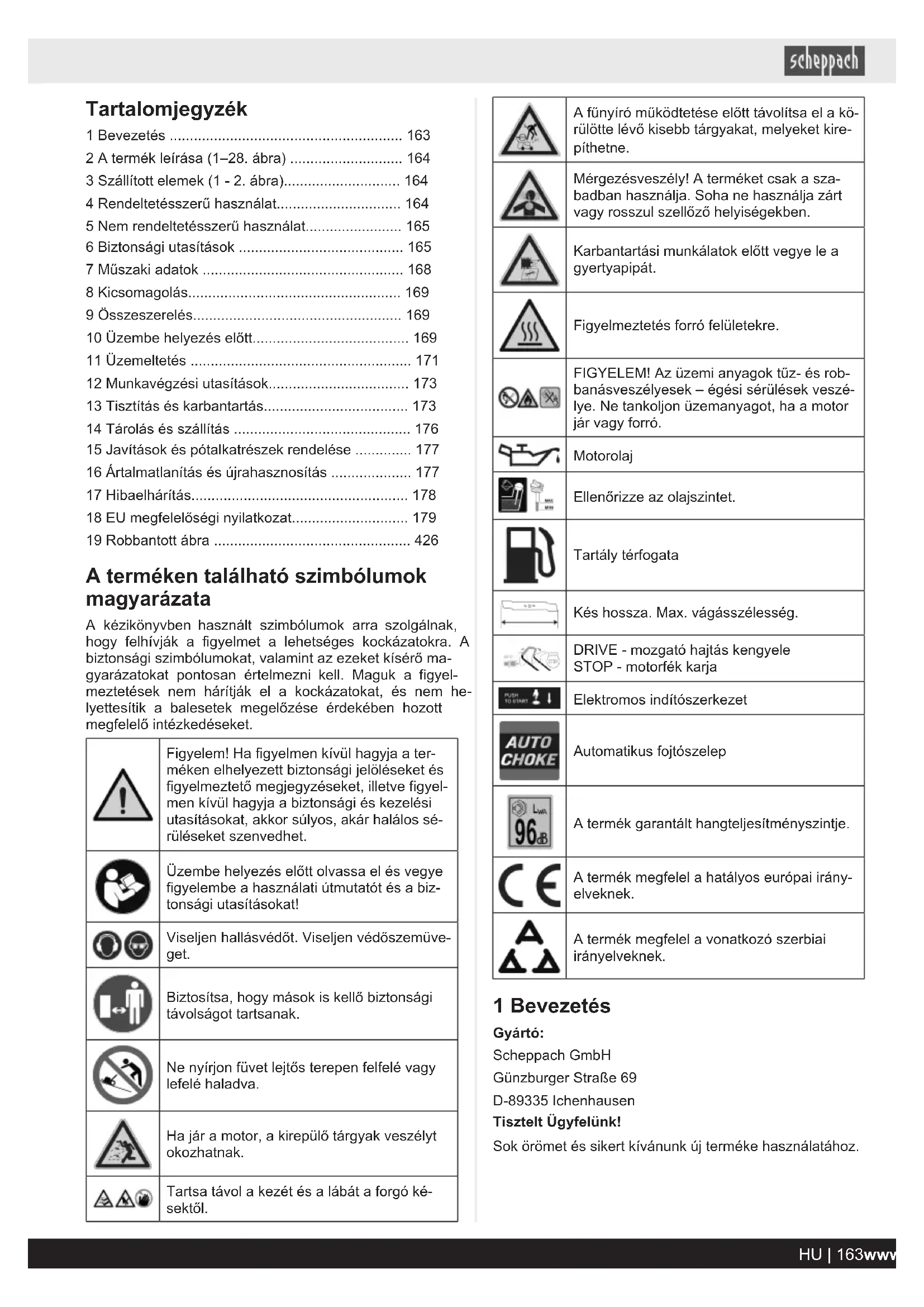

• 2 A termék leírása (1–28. ábra) p. 164
• 3 Szállított elemek (1 - 2. ábra) p. 164
• 4 Rendeltetésszerű használat p. 164
• 5 Nem rendeltetésszerű használat p. 165
• 6 Biztonsági utasítások p. 165
• 7 Műszaki adatok p. 168
• 8 Kicsomagolás p. 169
• 9 Összeszerelés p. 169
• 10 Üzembe helyezés előtt p. 169
• 11 Üzemeltetés p. 171
• 12 Munkavégzési utasítások p. 173
• 13 Tisztítás és karbantartás p. 173
• 14 Tárolás és szállítás p. 176
• 15 Javítások és pótalkatrészek rendelése p. 177
• 16 Ártalmatlanítás és újrahasznosítás p. 177
• 17 Hibaelhárítás p. 178
• 18 EU megfelelőségi nyilatkozat p. 179
• 19 Robbantott ábra A terméken található szimbólumok magyarázata A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő ma- gyarázatokat pontosan értelmezni kell. Maguk a figyel- meztetések nem hárítják el a kockázatokat, és nem he- lyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket. Figyelem! Ha figyelmen kívül hagyja a ter- méken elhelyezett biztonsági jelöléseket és figyelmeztető megjegyzéseket, illetve figyel- men kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sé- rüléseket szenvedhet. Üzembe helyezés előtt olvassa el és vegye figyelembe a használati útmutatót és a biz- tonsági utasításokat! Viseljen hallásvédőt. Viseljen védőszemüve- get. Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak. Ne nyírjon füvet lejtős terepen felfelé vagy lefelé haladva. Ha jár a motor, a kirepülő tárgyak veszélyt okozhatnak. Tartsa távol a kezét és a lábát a forgó ké- sektől. A fűnyíró működtetése előtt távolítsa el a kö- rülötte lévő kisebb tárgyakat, melyeket kire- píthetne. Mérgezésveszély! A terméket csak a sza- badban használja. Soha ne használja zárt vagy rosszul szellőző helyiségekben. Karbantartási munkálatok előtt vegye le a gyertyapipát. Figyelmeztetés forró felületekre. FIGYELEM! Az üzemi anyagok tűz- és rob- banásveszélyesek – égési sérülések veszé- lye. Ne tankoljon üzemanyagot, ha a motor jár vagy forró. Motorolaj Ellenőrizze az olajszintet. Tartály térfogata Kés hossza. Max. vágásszélesség. DRIVE - mozgató hajtás kengyele STOP - motorfék karja Elektromos indítószerkezet Automatikus fojtószelep A termék garantált hangteljesítményszintje. A termék megfelel a hatályos európai irány- elveknek. A termék megfelel a vonatkozó szerbiai irányelveknek. 1 Bevezetés Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Tisztelt Ügyfelünk! Sok örömet és sikert kívánunk új terméke használatához. HU | 163www.scheppach.comMegjegyzés: A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben: p. 426

• Szakszerűtlen kezelés

• Az üzemeltetési útmutató figyelmen kívül hagyása

• Illetéktelen szakember, harmadik fél által végzett javí- tás

• Nem eredeti pótalkatrészek beépítése és cseréje

• Nem rendeltetésszerű használat

• Az elektromos berendezés meghibásodása a nemzeti elektromos előírások és rendelkezések be nem tartá- sa miatt. Vegye figyelembe a következőket: A kezelési útmutató a termék részét képezi. Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságo- san, hogyan kerülheti el a veszélyeket, csökkentheti a ja- vítási költségeket és az időkieséseket, és növelheti a ter- mék megbízhatóságát és élettartamát. A jelen kezelési út- mutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is. A termék használata előtt ismerkedjen meg az összes ke- zelési és biztonsági utasítással. A terméket csak a leírtak- nak megfelelően, a megadott alkalmazási területen üze- meltesse. Őrizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is. 2 A termék leírása (1–28. ábra)

1. Felső tolókengyel

1a. Hajtómű (kengyel) 1b. Bowdenes berántó 1c. Gyorsbefogó kar 1d. Hézagoló alátét 1e. Hézagoló alátét 1f. Csillagmarkolatos műanyag anya

3. Elektromos indítóegység

3a. Elektromos indítószerkezet 3b. Csavar

4a. Csillagmarkolatos műanyag anya 4b. Távtartó 4c. Vezető 4d. Csavar 4e. Kábelcsíptető

12. Oldalsó kivetőfedél

14. Vágási magasság állítása

16. Fűgyűjtő tartály

17. Berántó szerkezet

17a. Kötélkampó 17b. Szárnyas anya

18a. Kés csavarja 18b. Hézagoló alátét 18c. Motororsó 18d. Ékszíj

19. Porlasztó csavarja

20a. Kireteszelő gomb 20b. Töltési állapot kijelzése

21. Akkumulátor töltőkészülék

3 Szállított elemek (1 - 2. ábra) Tétel Darab- szám Megnevezés

1. 1 db Felső tolókengyel

1c. 2 db Gyorsbefogó kar 1d. 2 db Hézagoló alátét 1e. 2 db Hézagoló alátét 1f. 2 db Csillagmarkolatos műanyag anya

4. 1 db Alsó tolókengyel

4a. 2 db Csillagmarkolatos műanyag anya 4b. 2 db Távtartó 4c. 2 db Vezető 4d. 2 db Csavar 4e. 1 db Kábelcsíptető 12a. 1 db Oldalsó kivető 15a. 1 db Mulcsbetét

16. 1 db Fűgyűjtő tartály

20. 1 db Akkumulátor

21. 1 db Akkumulátor töltőkészülék

1 db Benzines fűnyíró 2 db Üzemeltetési utasítás (fűnyíró, akkumulátor + töltőkészülék) 4 Rendeltetésszerű használat A benzinmotoros fűnyíró a ház körüli és hobbikertekben való magáncélú használatra alkalmas. A fűnyíró ház körü- li és hobbikertekben való magáncélú használata azt jelen- ti, hogy az éves használat alapvetően nem lépi túl az 50 órát, és túlnyomórészt füves vagy gyepes területek gon- dozására, nem pedig nyilvános tereken, parkokban, sportlétesítményekben, valamint mezőgazdaságban vagy erdőgazdaságban használják. Csak a rendeltetésének megfelelően használja a termé- ket. Minden ettől eltérő használat nem rendeltetésszerű- nek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó viseli a felelősséget. A rendeltetésszerű használat része a biztonsági utasítá- sok betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is. A terméket használó és karbantartó személyeknek ismer- niük kell ezeket, és tájékozottnak kell lenniük a lehetsé- ges veszélyekről. Ha a terméken módosítást végez, az ebből eredő káro- kért a gyártó nem vállal felelősséget. A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni. 164 | HU www.scheppach.comTartsa be a gyártó biztonsági, munkavégzési és karban- tartási előírásait, valamint a műszaki adatokban meghatá- rozott méreteket. FIGYELMEZTETÉS Kérjük, hogy a saját biztonsága érdekében a termék üzembe helyezése előtt figyelmesen olvassa el ezt a kézikönyvet és az általános biztonsági utasításokat. Ha a terméket továbbadja harmadik félnek, mindig mellé- kelje az üzemeltetési utasítást is. A termék a 20V IXES sorozat része, és kizárólag ennek a sorozatnak az akkumulátoraival üzemeltethető. Az akku- mulátorokat kizárólag a sorozat töltőkészülékeivel szabad feltölteni. Emellett vegye figyelembe a gyártó előírásait. 5 Nem rendeltetésszerű használat Kérjük, vegye figyelembe, hogy termékeinket rendelteté- sük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenér- tékű tevékenységekhez használja. FIGYELMEZTETÉS A felhasználó testi épségét fenyegető veszé- lyek miatt a fűnyírót nem szabad az alábbi munkálatokra használni (a felsorolás nem tel- jes): – bokrok, sövények és cserjék nyírására, – kúszónövények nyírására, – növényekkel beültetett tetőfelületek és balkonládák gyepének ápolására, – fa- és sövénynyesedékek aprítására, – sétányok tisztítására (felszívásra, lefúvásra), – a talaj egyenetlenségeinek elsimítására, amilyen pl. a vakondtúrás, – a vágandó anyag szállítására, kivéve az erre szol- gáló fűgyűjtő tartályt. Az üzemeltetési útmutatóban használt jelzőszavak magyarázata: VESZÉLY Ez a jelzőszó olyan közvetlenül fenyegető ve- szélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el. FIGYELMEZTETÉS Ez a jelzőszó olyan lehetséges veszélyhely- zetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el. VIGYÁZAT Ez a jelzőszó olyan lehetséges veszélyhely- zetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el. FIGYELEM Ez a jelzőszó olyan lehetséges veszélyhely- zetre utal, amely anyagi járt okozhat a ter- mékben vagy más vagyontárgyakban/tulaj- donban, ha nem kerülik el. 6 Biztonsági utasítások Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából! FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, me- lyek a termékhez mellékelve vannak. Ha elmulasztja betartani az alábbi utasításokat, az sú- lyos sérüléseket okozhat. FIGYELMEZTETÉS Mielőtt megkezdi a munkát a termékkel, ismerkedjen meg alaposan minden kezelőelemmel. – Gyakorolja a termék kezelését, és magyaráztassa el magának a termék működését, kezelését, valamint a munkamódszereket tapasztalt felhasználóval vagy szakemberrel. – Győződjön meg róla, hogy vészhelyzet esetén azonnal le tudja állítani a terméket. – A termék szakszerűtlen használat súlyos sérülések- hez vezethet. – Ha működés közben baleset vagy üzemzavar törté- nik, azonnal kapcsolja ki a terméket. Kezelje szakszerűen a sérüléseket, vagy forduljon orvoshoz. Ki nem használhatja a terméket:

• Gyermekek és olyan személyek, akik nem ismerik a használati utasítást (helyi rendelkezések előírhatják a kezelő alsó korhatárát is).

• Alkohol, drog vagy gyógyszerek hatása alatt álló, illet- ve fáradt vagy beteg személyek.

6.1 Biztonsági utasítások a kézi

fűnyíróra vonatkozóan

• Figyelmesen olvassa el használati utasítást. Ismer- kedjen meg a termék beállításaival és helyes haszná- latával.

• Soha ne engedje, hogy gyerekek vagy más olyan sze- mélyek használják a fűnyírót, akik nem ismerik a használati utasítást. Helyi rendelkezések megszab- hatják a kezelő legkisebb életkorát.

• Soha ne nyírjon füvet, ha a közelben mások is tartóz- kodnak, különös tekintettel a gyermekekre és az álla- tokra. Gondoljon arra, hogy a gépet vezető személy vagy a felhasználó felel a más személyeket vagy azok tulajdonát érintő balesetekért.

• Csak jó látási viszonyok között nyírjon füvet. Feltétle- nül tartsa távol a harmadik személyeket.

• Amennyiben átadja a terméket más személynek, ak- kor kérjük, mellékelje hozzá a jelen kezelési útmutatót is. HU | 165www.scheppach.com• Fűnyírás során mindig viseljen csúszásbiztos lábbelit és hosszú nadrágot. Ne nyírjon füvet mezítláb vagy könnyű szandálban.

• Vizsgálja át a terepet, ahol a terméket használni fogja, és távolítsa el az összes olyan tárgyat, pl. köveket, já- tékokat, botokat, drótokat, stb. melyeket a gép bekap- hatna és kirepíthetne.

• Állítsa le a motort, várja meg, amíg leáll, és húzza le a gyertyapipát, ha – Elhagyja a terméket. – elakadást vagy eltömődést hárít el. – A készülék idegen testbe ütközött. – Üzemzavar vagy rendellenes rezgés észlelhető a gépen. FIGYELMEZTETÉS Az üzemanyag rendkívül gyúlékony:

• Az üzemanyagot csak erre szolgáló és bevizsgált tar- tályban (kannában) tárolja.

• Csak a szabadban tankoljon, és a tankolás közben ne dohányozzon.

• Az üzemanyagot a motor indítása előtt töltse be. Amíg jár a motor, vagy közvetlenül a termék leállítása után a tanksapkát nem szabad kinyitni, és nem szabad üzemanyagot betölteni.

• Ha kifolyt az üzemanyag, ne próbálja meg elindítani a motort. Ehelyett távolítsa el a terméket a benzinnel szennyezett területről. Minden gyújtási kísérletet mel- lőzzön, amíg el nem párolgott az üzemanyag gőze.

• Ha megsérül az üzemanyag-tartály tanksapkája vagy valamelyik másik tanksapka zárja, akkor biztonsági okokból ki kell cserélni.

• Az üzemanyagot soha ne tárolja szikraforrás közelé- ben. Mindig ellenőrzött minőségű kannát használjon. Az üzemanyagot tartsa távol a gyermekektől.

• Cserélje ki a meghibásodott hangtompítókat.

• Használat előtt minden alkalommal ellenőrizze szem- revételezéssel, hogy a kés és a rögzítő csapszeg nem használódott-e el, illetve nem károsodott-e. A kiegyen- súlyozatlanság elkerülése érdekében az elhasználó- dott vagy sérült késeket és rögzítő csapszegeket csak készletben szabad cserélni.

6.2 Elektromos biztonság

• Az elektromos szerszám csatlakozódugójának ille- nie kell a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A vé- dőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A vál- tozatlan dugós csatlakozók és a hozzájuk illő csatla- kozóaljzatok csökkentik az áramütés kockázatát.

• Kerülje el a teste földelt felületekkel, például csö- vekkel, fűtésekkel, tűzhelyekkel és hűtőszekré- nyekkel való érintkezését. Megnő az áramütés koc- kázata, ha a teste földelve van.

• Tartsa esőtől és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát. FIGYELMEZTETÉS Tartsa be az akkumulátor és töltő használati útmutatójában található biztonsági előíráso- kat, valamint a töltésre és a helyes használat- ra vonatkozó utasításokat. A töltési folyamat részletes leírása és további információk eb- ben a külön használati útmutatóban találha- tók. Az akkumulátor és a töltőkészülék nem megfelelő használata áramütést vagy tüzet okozhat.

• Gondoskodjon arról, hogy az összes anya, csapszeg és csavar szorosan meg legyen húzva, és tartsa a ter- méket mindig biztonságos üzemi állapotban.

• A terméket soha ne tárolja benzinnel az tartályban olyan épületben, ahol az üzemanyag gőze nyílt láng- gal vagy szikrával kerülhet érintkezésbe.

• Mielőtt zárt helyen leállítaná a terméket, hagyja lehűlni a motort.

• A tűzveszély elkerülése érdekében a motort, a kipufo- gót és az üzemanyagtartály környékét tartsa tisztán a fűmaradéktól, levelektől és a kilépő zsírtól (olajtól).

• Rendszeresen ellenőrizze, hogy a fűgyűjtő berende- zés nem kopott-e, és nem vesztette-e el a működőké- pességét.

• Az elkopott vagy sérült alkatrészeket biztonsági okok- ból cserélje ki.

• Ha le kell ürítenie az üzemanyagtartályt, akkor ezt a szabadban végezze.

• Ne üzemeltesse a belső égésű motort olyan zárt helyi- ségekben, ahol veszélyes szén-monoxid gyűlhet ösz- sze.

• Csak nappal vagy megfelelő mesterséges megvilágí- tás mellett vágjon füvet.

• Lehetőleg kerülje a termék használatát, amikor ned- ves a fű.

• A terméket tilos viharban használni - villámcsapás veszélye!

• Lejtős terepen mindig ügyeljen a stabilitásra.

• A terméket csak lépéstempóban vezesse.

• Az alábbiak a kerekes termékekre vonatkoznak: lejtős terepen átlósan vágja a füvet, soha ne felfelé vagy le- felé. Legyen különösen óvatos, ha a lejtős terepen irányt változtat.

• Ne nyírjon füvet túlságosan meredek lejtős terepen vagy szemétkupacok, árkok és töltések közelében. Legyen különösen óvatos, ha a termékkel megfordul, vagy amikor maga felé húzza. 166 | HU www.scheppach.comFIGYELMEZTETÉS Ha emelkedőn vagy lejtőn dolgozik vagy irányt változtat, legyen különösen: – Ügyeljen a biztos állásra. – Viseljen csúszásmentes, jól tapadó talpú cipőt és megfelelő ruházatot. – Lejtős terepen mindig átlósan vágja a füvet. – 15 fokosnál meredekebb lejtőkön a terméket bizton- sági okokból nem szabad használni. – Különösen óvatosan járjon el, ha hátrafelé mozgatja vagy húzza a terméket. Botlásveszély!

• Állítsa le a kést, ha meg kell billentenie a fűnyírót, ha nem füves területen szállítja, illetve ha a nyírandó fe- lületre viszi, vagy onnan eltávolítja. VIGYÁZAT A fűnyírót nem szabad a teljes fűgyűjtő berendezés fel- helyezése, vagy pedig a kivetőnyílásra szerelt önzáró leválasztó védőszerkezet nélkül használni.

• Soha ne használja a fűnyírót sérült védőberendezés- sel vagy védőráccsal vagy felszerelt védőberendezé- sek, pl. terelőlapok és/vagy fűgyűjtő berendezések nélkül.

• Ne módosítsa a motor beszabályozási beállításait, és ne pörgesse túl.

• Mielőtt beindítaná a motort, oldja ki a motorféket, és válassza le az összes vágószerszámot és meghajtást.

• A motort óvatosan indítsa, a gyártói utasításoknak megfelelően. Ügyeljen arra, hogy a lábfeje mindig kel- lő távolságban legyen a késtől.

• A motor indításakor a fűnyírót nem szabad megdönte- ni, kivéve abban az esetben, ha a folyamat során meg kell emelni. Ebben az esetben csak annyira billentse meg, amennyire feltétlenül szükséges, és csak a kez- előtől elfordított oldalt emelje meg.

• Ne indítsa el a motort, ha a kivető csatorna előtt áll.

• Soha ne tegye kezét vagy lábát a forgó alkatrészekre vagy azok alá. Mindig tartsa magát távol a kivetőnyí- lástól.

• Soha ne emelje fel vagy hordozza a fűnyírót, ha jár a motorja.

• Állítsa le a motort, és bizonyosodjon meg róla, hogy az összes mozgó alkatrésze leállt, és kihúzta a gyúj- táskulcsot, amennyiben rendelkezésre áll: – Mielőtt megszünteti az elakadásokat vagy a kivető csatorna eltömődéseit. – Mielőtt a terméket ellenőrzi, megtisztítja vagy munkálatokat végez rajta. – Ha idegen testbe ütközött. Vizsgálja át a terméket, nem sérült-e valahol, és végezze el a szükséges javításokat, mielőtt újra beindítja, és dolgozni kezd a termékkel. Ha a termék a szokatlanul erősen rázkódni kezd, azonnal meg kell vizsgálni. – Ha magára hagyja a terméket. – Mielőtt utántölti az üzemanyagot.

• A motor kifuttatása előtt el kell zárni a fojtó csappanty- út. Ha a motor rendelkezik benzin-elzáró csappal, ak- kor a használat végeztével ezt el kell zárni.

• A termék túlzott sebességgel történő használata a balesetveszélyt.

• Ha beállítási munkálatokat végez a terméket, legyen óvatos, és kerülje, hogy az ujjai becsípődjenek a forgó kés és a készülék merev alkatrészei közé.

• Legyen különösen óvatos, ha laza talajon, szemétku- pac, árok vagy töltés közelében nyír füvet.

• Kerülje az olyan helyeket, ahol a kerekek kapcsolata a talajjal nem megfelelő, vagy nem biztonságos a fű- nyírás.

• Közút közelében ügyeljen az ott zajló forgalomra. VESZÉLY Botlásveszély! Különösen óvatosan járjon el, ha hátrafelé mozgatja vagy húzza a terméket. Mielőtt hátrafelé haladna, bizonyosodjon meg arról, hogy nem tartózkodnak kisgyermekek a háta mögött.

• A kezelőnek kielégítő ismeretekkel kell rendelkeznie a gép használatára, beállítására és kezelésére vonatko- zóan (beleértve a nem megengedett működtetést).

• Rendszeresen ellenőrizze a terméket, és minden használat előtt győződjön meg arról, hogy minden in- dítózár és nyomógomb megfelelően működik-e.

• Vegye figyelembe, hogy a nem szabályszerű karban- tartás, a nem odaillő pótalkatrészek használata, vagy a biztonsági berendezések eltávolítása és módosítása kárt tehet a termékben, és súlyos sérüléseket okozhat a vele munkát végző személynek.

• Ügyeljen arra, hogy a termék biztonsági rendszereit és berendezéseit nem szabad kiiktatni, illetve műkö- désen kívül helyezni. Soha ne távolítson el olyan al- katrészeket, amelyek a biztonságot szolgálják.

• Ügyeljen arra, hogy a felhasználó a motorfordulat- szám-szabályozás semmilyen rögzített beállítását nem módosíthatja vagy iktathatja ki.

• Csak a gyártó által ajánlott késeket és tartozékokat használja. Más szerszámok és tartozékok használata sérülésveszélyt jelenthet a kezelőre nézve.

• Mindig tartsa jó üzemállapotban a terméket.

• A zaj- és rezgésterhelés csökkentése érdekében ik- tasson be elegendő szünetidőt.

6.4 Fennmaradó veszélyek és védelmi

intézkedések Az ergonómiai alapelvek elhanyagolása Egyéni védőfelszerelés (EVE) gondatlan használata Az egyéni védőfelszerelés gondatlan használata vagy használatának mellőzése súlyos sérüléseket okozhat.

• Viselje az előírt védőfelszerelést. Emberi magatartás, mulasztás

• Minden munkánál folyamatosan maximálisan koncent- ráljon. Fennmaradó veszély

• Soha nem zárható ki HU | 167www.scheppach.comZaj általi veszély Halláskárosodás A termékkel végzett hosszabb, védelem nélküli munka halláskárosodást okozhat.

• Alapvetően viseljen hallásvédőt. Magatartás vészhelyzetben Esetlegesen felmerülő baleset esetén kezdje meg a szük- séges elsősegély intézkedéseket, és a lehető leggyorsab- ban kérjen segítséget szakképzett orvostól. Fennmaradó kockázatok A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• Emellett fennállhatnak olyan, nem nyilvánvaló fenn- maradó kockázatok is, melyek minden elővigyázatos- ság ellenére sem szüntethetők meg.

• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetéssze- rű használat” és a kezelési útmutató együttes betartá- sával.

• Kerülje a termék véletlen üzembe helyezését.

• Amikor üzemel a termék, tartsa távol a kezét a mun- katerülettől.

• A termék akaratlan üzembe helyezése.

• Tartsa be a kezelési útmutatóban előírt karbantartási és biztonsági utasításokat. FIGYELMEZTETÉS Hosszabb idejű munkavégzés esetén a vibrációk miatt a kezelő személy kezeiben keringési zavarok (fehér ujj szindróma) léphetnek fel. A fehér ujj szindróma olyan érrendszeri betegség, mely- nek következtében az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. Az érintett területek nem kap- nak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A rezgő termékek gyakori használata idegká- rosodást okozhat olyan a személyeknél, akiknek gyen- gébb a vérkeringése (például dohányosok, cukorbete- gek). Amennyiben szokatlan negatív hatásokat észlel, azon- nal fejezze be a munkát, és forduljon orvoshoz. 7 Műszaki adatok Motor típusa Négyütemű motor / léghűté- ses Lökettérfogat 150 cm³ Üzemi fordulatszám 2800 min

Motor teljesítménye Üzemanyag Normál benzin/ólommentes max. 10% bioetanol Tartály térfogata 0,8 l Motorolaj SAE 10W-30 / SAE 10W-40 Tartály térfogata / olaj 0,4 l Vágási magasság állítása 25 - 75mm / 8fokozat Vágási magasságok 25 (1) / 35 (2) / 45 (3) / 50 (4) / 55 (5) / 65 (6) / 70 (7) 75 (8) (+ / - 5) mm Fűgyűjtő tartály térfogata 55 l Vágásszélesség 46 cm

-Kibocsátás 1033 g/kWh Tömeg (üres tartállyal és teljesen összeszerelve) 28,5 kg A műszaki változtatás jogát fenntartjuk! Zaj és vibráció FIGYELMEZTETÉS A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük. Zaj jellemző értékei

hangnyomásszint 74,6 dB Mérési pontatlanság

garantált hangteljesítményszint 96 dB

mért hangteljesítményszint 94,6 dB

mérési bizonytalanság 1,81 dB Szükség esetén tartson pihenőket, és korlátozza a mun- kavégzés időtartamát a feltétlenül szükségesre. Rezgésjellemzők (kéz-kar rezgés)

mérési bizonytalanság 2,3 m/s² Csökkentse minimális szintre a zajképződést és a vib- rációt!

• Csak kifogástalan állapotban lévő termékeket hasz- náljon.

• Rendszeresen végezze el a termék karbantartását és tisztítását.

• Munkamódszerét igazítsa a termékhez.

• Ne terhelje túl a terméket.

• Szükség szerint vizsgáltassa át a terméket.

• Kapcsolja ki a terméket, ha nem használja.

• Viseljen kesztyűt. A veszélyek csökkentése érdekében tartsa be az alábbi utasításokat:

• Hideg időjárás esetén tartsa melegen a testét és főleg a kezeit.

• Rendszeresen tartson szünetet és közben mozgassa a kezeit, hogy elősegítse a vérkeringést.

• Gondoskodjon a termék lehető legkisebb mértékű rez- géséről rendszeres karbantartással és a termék alkat- részeinek rögzítésével. 168 | HU www.scheppach.com8 Kicsomagolás FIGYELMEZTETÉS A termék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskók- kal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a ter- méket.

• Távolítsa el a csomagolóanyagot, valamint a csoma- golási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze a szállított elemek hiánytalanságát.

• Ellenőrizze, nem szenvedett-e a termék és a tartozé- kok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozó- nak. Utólagos reklamációkat nem fogadunk el.

• Lehetőleg a jótállási idő lejártáig őrizze meg a csoma- golást.

• A használatba vétel előtt ismerkedjen meg a termék- kel a kezelési útmutató alapján.

• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.

• Rendelésnél adja meg a cikkszámot, valamint a ter- mék típusát és gyártási évét. 9 Összeszerelés VIGYÁZAT A forgó kés miatt sérülésveszély áll fenn. A terméken csak akkor végezzen bármilyen munkát, ha ki van kap- csolva a motor, és leálltak a kések! FIGYELEM Ügyeljen arra, hogy a tolókengyel felszerelése során ne törje meg a gázbowdent. Állítsa a terméket sík és vízszintes felületre. Szükséges szerszám:

• Kereszthornyos csavarhúzó*

• = nem feltétlenül tartoznak a szállított elemek közé!

9.1 Az alsó tolókengyel (4) felszerelése

1. Szerelje le a csavarból (4d), a távtartóból (4a) és a

csillagfejű műanyag anyából (4a) álló alkatrészt.

2. Egyszerre csak egy vezetőt (4c) csúsztasson az alsó

tolókengyel (4) csapjára.

3. Helyezze az alsó tolókengyelt (4) a vezetőkre (4c).

Ügyeljen arra, hogy az alsó tolókengyel (4) a csavar- ban üljön, és a rögzítőfuratok egy szintben legyenek egymással.

4. Helyezzen be egy-egy csavart (4d) az alsó tolóken-

gyel (4) rögzítőfuratain át.

5. Helyezzen egy távtartót (4b) minden egyes csavarra

(4a), és rögzítse őket egy csillagfejű műanyag anyával (4a).

9.2 A felső tolókengyel (1) felszerelése

1. Igazítsa az felső tolókengyelt (1) az alsó tolókengyel

(4) megfelelő rögzítési pontjaihoz.

2. Helyezzen egy-egy alátétet (1d) a gyorsbefogó karra

(1c), és rögzítse őket a felső és az alsó tolókengyel (1/ 4) rögzítőfuratain keresztül.

3. Helyezzen egy alátétet (1e) mindkét gyorsbefogó kar-

4. Rögzítse a gyorsbefogó kart (1c) egy-egy csillagfejű

műanyag anyával (1f). Ügyeljen arra, hogy az indítókábel és a bowdenkábel, amelyet később egy kábelcsipesszel (4e) kell rögzíte- ni, ne legyen útban.

9.3 Az elektromos indítóegység (3)

felszerelése (1, 5 - 9. ábra)

1. Nyomja ki a motorfékkar (2) jobb oldalát a felső toló-

kengyel (1) műanyag felvevőből.

2. Mozgassa előrefelé a motorfékkart (2), hogy kiakasz-

sza a műanyag felvevőből.

3. Helyezze az elektromos indítóegységet (3) a felső to-

4. Rögzítse az elektromos indítóegységet (3) a csava-

rokkal (3b). Ügyeljen arra, hogy az indítókábel (2a) és a bowden- kábel (1b), amelyet később egy kábelcsipesszel (4e) kell rögzíteni, ne legyen útban.

5. Húzza meg a csavarokat (3b) kereszthornyos csavar-

6. Húzza keresztül a gázkart (2a) az elektromos indí-

tóegységen (3) a 6. ábrán látható módon.

7. Helyezze be a gázkart (2a) a motor fékkarjába (2), és

nyomja ismét a motor fékkarjának (2) jobb oldalát a felső tolókengyelen (1) elhelyezett műanyag felvevő- be.

8. Rögzítse a gázkart (2a) és a bowdenes berántót (1b)

a mellékelt kábelcsíptetővel (4e) az alsó tolókengyelre (4).

9. Akassza be az indító berántózsinór fogantyúját (17) a

kötélkampóba (17a). Ehhez szükség esetén lazítsa meg a szárnyas anyát (17b). 10 Üzembe helyezés előtt FIGYELEM Mielőtt üzembe helyezné a terméket, feltétlenül sze- relje össze teljesen! FIGYELMEZTETÉS Egészségkárosodás veszélye! Az üzemanyag-/kenőolaj-gőz és a kipufogógáz beléleg- zése súlyos egészségkárosodást okozhat, eszmélet- vesztéssel járhat, és szélsőséges esetben halált is okozhat. – Ne lélegezze be az üzemanyag-/kenőolaj-gőzt és a kipufogógázt. – A terméket csak a szabadban üzemeltesse. HU | 169www.scheppach.comFIGYELEM A termék károsodása! Ha a terméket kevés motor- és hajtóműolajjal, illetve olaj nélkül üzemelteti, az a motor károsodását okozhat- ja. – Üzembe helyezés előtt töltsön be üzemanyagot és olajat. A termékben kiszállításkor nincs sem motoro- laj, sem hajtóműolaj. FIGYELEM Környezeti károk! A kifolyó olaj maradandóan beszennyezheti a környeze- tet. A folyadék erősen mérgező, és gyorsan beszeny- nyezheti a vizet. – Az olajat csak sík és szilárd felületen töltse be / ürít- se le. – Használjon betöltő csonkot vagy tölcsért. – A leeresztett olajat fogja fel megfelelő edényben. – A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírá- sok szerint. – Ártalmatlanítsa az olajat a helyben érvényes előírá- sok szerint. FIGYELEM Károsodás veszélye! Ha olyan üzemanyagot használ, melyet helytelenül tá- roltak vagy régen nem eresztettek le, akkor eltömődhet a porlasztó, illetve romolhat a motor működése. – A fel nem használt üzemanyagot tegye légmente- sen záródó tartályba és őrizze sötét, hűvös helyi- ségben. FIGYELEM A termék használata során elkerülhetetlen bi- zonyos mértékű zajterhelés. Halassza a zajos munkát engedélyezett és arra kijelölt időpont- ra. Szükség esetén tartson pihenőket, és kor- látozza a munkavégzés időtartamát a feltétle- nül szükségesre. Személyes védelme és a közelben tartózko- dók védelme érdekében megfelelő hallásvé- dőt kell viselni. Állítsa a terméket sík és vízszintes felületre. Szükséges szerszám:

• 1 literes mérőpohár (üzemanyagálló)*

• = nem feltétlenül tartoznak a szállított elemek közé!

10.1 Motorolaj feltöltése (10. ábra)

FIGYELEM A termékben kiszállításkor nincs motorolaj. Üzembe helyezés előtt ezért feltétlenül töltse fel olajjal. Csak több fokozatú motorolajat használjon (SAE 10W-30 vagy SAE 10W-40). Rendszeresen, minden egyes üzembe helyezés előtt elle- nőrizze az olajszintet. Ha túl alacsony az olajszint, káro- sodhat a motor.

1. Csavarja ki a nívópálcát (11) balra forgatva.

2. Töltse fel tartályt egy tölcsér segítségével motorolajjal.

Ügyeljen a maximális töltési mennyiségre (lásd a mű- szaki adatokat). Óvatosan töltse be az olajat a betöltő- csonk alsó éléig.

3. Törölje le a nívópálcát (11) egy tiszta, szálmentes

4. Helyezze be ismét a nívópálcát (11) anélkül, hogy a

nívópálcát (11) becsavarná a helyére.

5. Húzza ki a nívópálcát (11) és vízszintes helyzetben ol-

vassa le az olajszintet. . Az olajszintnek az olajmérő pálca (11) max. és min. jelölései között kell lennie.

6. Ha túl alacsony az olajszint, adjon hozzá ajánlott

mennyiségű olajat (lásd a műszaki adatokat).

7. Ezután csavarja vissza a helyére a nívópálcát (11).

10.2 Üzemanyag feltöltése (11.ábra)

VESZÉLY Tűz- és robbanásveszély! Az üzemanyag betöltéskor begyulladhat, vagy adott esetben fel is robbanhat. Ez súlyos égési sérüléseket, akár halálos balesetet is okozhat.

• Állítsa le és hagyja lehűlni a motort.

• Tartsa távol a hőt,a lángot és a szikrát.

• Üzemanyagot csak a szabadban töltse fel.

• Viseljen védőkesztyűt.

• Kerülje, hogy a bőrére vagy a szemébe kerüljön.

• A terméket az üzemanyag feltöltési helyétől legalább 3 m távolságban indítsa el.

• Ügyeljen a tömítetlenségekre. Ha kifolyt az üzem- anyag, ne indítsa be a motort. FIGYELEM A termékben kiszállításkor nincs üzemanyag. Üzembe helyezés előtt ezért feltétlenül töltse fel üzemanyaggal. Ehhez használjon E10 szu- perbenzint.

1. Tisztítsa meg a betöltési terület környékét. Ha szeny-

nyeződés kerül az üzemanyagtartályba (5), az üzem- zavart okoz.

2. Óvatosan nyissa ki a tanksapkát (5a), hogy az esetle-

ges túlnyomás fokozatosan szűnjön meg. 170 | HU www.scheppach.com3. Töltse fel az üzemanyagtartályt (5) üzemanyaggal egy tölcsér segítségével. Ügyeljen a maximális töltési mennyiségre (lásd a műszaki adatokat). Óvatosan töltse be az üzemanyagot a betöltő csonk alsó éléig.

4. Zárja vissza a tanksapkát (5a). Győződjön meg arról,

hogy a tanksapka (5a) tömören zár.

5. Tisztítsa meg a tanksapkát (5a) és környékét.

10.3 Az akkumulátor töltésszintje (20)

(1, 2, 12.ábra) A fűnyíró elektromos (3a) indítóval van felszerelve. Indító- akkumulátorként lítium-ion akkumulátort (20) használnak a géphez. Az akkumulátor (20) és a töltőkészülék (21) használatát a mellékelt használati útmutató írja le.

1. A töltöttségi szint ellenőrzéséhez nyomja meg a töl-

töttségi szint kijelző gombot (20b) az akkumulátoron (20). Az akkumulátor töltöttségi szintje (20b) az akku- mulátor töltöttségi szintjét (20) jelzi.

2. Az akkumulátort (20) csak a mellékelt töltővel (21)

szabad tölteni. Az akkumulátor (20) nem töltődik a fű- nyíró működése közben.

10.4 A vágási magasság beállítása (13.

ábra) FIGYELEM A vágási magasság átállítását csak leállított motornál és lehúzott gyertyapipánál szabad végezni.

• Ha a fű sűrű és magas, állítsa be a legmagasabb vá- gási fokozatot, és lassabban végezze a fűnyírást. Az idény első vágásához magas vágási magasságot ér- demes választani. Úgy állítsa be a vágási magassá- got, hogy ne terhelje túl a terméket.

• Mindig a fű tényleges hosszának megfelelően válasz- sza meg a vágási magasságot.

• Többször menjen át a területen úgy, hogy egyszerre legfeljebb 4 cm füvet vágjon le.

• A helyes vágási magasság: – díszpázsitnál körülbelül 30-45 mm – használatra szánt gyepnél 40 - 65 mm. A vágási magasság állítása a vágási magasság állításá- nak karjával (14) történik. Különböző vágási magasságok állíthatók be.

1. Húzza kifelé a vágási magasság állításának karját

2. Állítsa a vágási magasság állító kart (14) a kívánt vá-

3. Engedje el a vágási magasság állításához szükséges

kart (14). A kar a kívánt helyzetbe kattan.

10.5 Az akkumulátor (20) behelyezése/

1. Az akkumulátor (20) a termékből való eltávolításához

nyomja meg az akkumulátor kioldógombját (20a) az akkumulátoron (20), és húzza ki az akkumulátort (20).

2. Az akkumulátor (20) behelyezéshez csúsztassa az

akkut (20) az elektromos indítóegység (3) az abban található vezetősín mentén. Az akku hallhatóan a he- lyére kattan.

10.6 Késleállító szerkezet (1., 21. ábra)

A késleállító szerkezetet minden egyes üzembe helyezés előtt ellenőrizni kell. Indítsa be a motort a 11.4 szakasz- ban leírtak szerint.

1. Engedje el a motorfék karját (2). A motor leáll, és a

kés (18) lefékeződik.

2. A késnek (18) 7 másodpercen belül le kell állnia.

11 Üzemeltetés A fűnyírót egy nagy teljesítményű, léghűtéses 4-ütemű motor hajtja. A termék elektromos indítóegységgel vagy anélkül is elin- dítható és 7 állású vágásmagasság-állítással, fűgyűjtő ko- sárral és összecsukható tolókengyellel van felszerelve. A kezelőszervek működését lásd az alábbi leírásokban. Használat előtti ellenőrzés

• Ellenőrizze a motor minden oldalán, hogy nem szivá- rog-e belőle olaj vagy üzemanyag.

• Ellenőrizze a motor olajszintjét.

• Ellenőrizze az üzemanyag szintjét, az üzemanyag-tar- tálynak legalább félig teli kell lennie.

• Ellenőrizze a légszűrő állapotát.

• Ellenőrizze az üzemanyag vezetékeinek állapotát.

• Győződjön meg arról, hogy a gyertyapipa rögzítve van a gyújtógyertyán.

• Ügyeljen rá, hogy nem észlelhetők-e károsodás tüne- tei.

• Ellenőrizze, hogy minden védőburkolat a helyén van- e, és hogy minden csavar, anya és csapszeg meg van-e húzva.

11.1 Fűnyírás fűgyűjtő tartállyal

FIGYELEM Soha ne üzemeltesse a terméket teljesen felszerelt fű- gyűjtő tartály vagy mulcsbetét nélkül. FIGYELEM A fűgyűjtő tartályt csak kikapcsolt motor mellett vegye le és tegye fel, amikor áll a kés.

11.1.1 A fűgyűjtő tartály (16) behelyezése

1. Emelje meg a hátsó kivetőfedelet (15).

2. Fogja meg a fűgyűjtő tartályt (16) a hordfogantyújánál.

3. Akassza a fűgyűjtő tartályt (16) a fűgyűjtő tartály szá-

mára kialakított függesztő idomra, mely a termék há- toldalán található.

4. Eressze le a hátsó kivetőfedelet (15), ez megtartja a

fűgyűjtő tartályt (16) az adott helyzetben. HU | 171www.scheppach.com11.1.2 A fűgyűjtő zsák (16) ürítése (1. ábra, 15) FIGYELMEZTETÉS Mielőtt leveszi a fűgyűjtő tartályt, állítsa le a motort, és várja meg, amíg leállnak a kések. FIGYELEM Sérülésveszély! A fűgyűjtő tartályt csak kikapcsolt motor mellett vegye le, amikor a kések nem mozognak. Amint fűmaradékok maradnak a fűnyírást követően, ki kell üríteni a fűgyűjtő tartályt.

1. A fűgyűjtő tartály (16) levételéhez emelje fel a hátsó

2. Vegye le a fűgyűjtő tartályt (16) a hordfogantyújánál

fogva. A biztonsági előírásoknak megfelelően a kive- tőfedél (15) becsukódik, amikor kiakasztja a fűgyűjtő tartályt (16), és lezárja a hátsó kivetőnyílást. Ha fűmaradvány tapadt a nyílásba, akkor a motor köny- nyebb indítása érdekében célszerű a fűnyírót nagyjából 1 méternyire visszahúzni. FIGYELEM A fűnyíró házában és a munkaeszközön található vágá- si maradványokat ne kézzel vagy lábbal távolítsa el, ha- nem megfelelő segédeszközökkel, pl. kefével vagy ké- ziseprűvel. A megfelelő begyűjtés biztosítása érdekében a fűgyűjtő tartályt (16) és különösen a légszűrőt (6a) használat után meg kell tisztítani.

11.2 Fűnyírás mulcsbetéttel

A mulcsozás során a nyesedék a fűnyíró zárt házában felaprításra kerül, majd szétoszlatva újra visszakerül a gyepre. Elmarad a fű összegyűjtése és hulladékként való kezelése. A finom zöld nyesedék természetes műtrágya- ként visszahullik a gyepbe, nedvességgel és fontos tá- panyagokkal látja el. FIGYELEM A mulcsozás csak viszonylag rövid gyepen lehetséges.

11.2.1 Mulcsbetét (15a) behelyezése (16.

1. Emelje meg a hátsó kivetőfedelet (15).

2. Távolítsa el a fűgyűjtőt (16) (ha van) a fogantyúnál

3. Emelje fel a kivetőfedelet (15) és helyezze be a

4. Állítsa be a vágási magasságot (lásd 10.4).

Tippek a mulcsvágáshoz:

• 4-6 cm fűmagasságnál vágja vissza a füvet 2 cm-rel.

11.3 Fűnyírás oldalsó kivetővel

Az oldalsó kivetővel (12a) a termék képes kezelni a ritkán nyírt, magas és vad füvet.

11.3.1 Az oldalsó kivető (12a) behelyezése

1. Először vegye ki a fűgyűjtő tartályt (16), és helyezze

be a mulcsbetétet (15a) (lásd 11.2).

2. Aktiválja az oldalsó kivető fedelének reteszelését (12),

hajtsa felfelé, és tartsa erősen.

3. Helyezze be az oldalsó kivetőt (12a).

4. Lassan zárja be az oldalsó ürítő kivető fedelét (12). Az

oldalsó kivető fedél (12) biztosítja az oldalsó kivetőt (12a), nehogy kiessen.

11.3.2 Az oldalsó kivető (12a) eltávolítása

1. Aktiválja az oldalsó kivető fedelének reteszelését (12),

hajtsa felfelé, és tartsa erősen.

2. Távolítsa el az oldalsó kivetőt (12a), és csukja be az

oldalsó kivető fedelét (12).

MEGJEGYZÉS A penge forog, ha beindítja a motort. Csak akkor indítsa be a terméket, ha a kivető csatornát a következők valamelyike fedi:

11.4.1 A motor indítása elektromos

indítással (1.,2.,18.ábra)

1. Ellenőrizze az akkumulátor töltöttségi állapotát (20)

(lásd 10.3), és szükség esetén töltse fel.

2. Minden egyes indítás előtt ellenőrizze az üzemanyag

és a motorolaj szintjét (lásd a 10.1 és 10.2 szakaszt). Bizonyosodjon meg arról, hogy a gyertyapipa (9) csat- lakoztatva van a gyújtógyertyára (9a).

3. Csúsztassa a feltöltött akkumulátort (20) a vezetősín

mentén a termékbe. Az akkumulátor (20) hallhatóan a helyére kattan.

4. Álljon a fűnyíró mögé.

5. Nyomja a motorfékkart (2) a kormány felé és tartsa

6. Nyomja az elektromos indítót (3a) az elektromos indí-

tóegységre (3), és tartsa nyomva.

8. Miután a termék beindult, ismét elengedheti az elekt-

11.4.2 A motor indítása elektromos indítás

1. Minden egyes indítás előtt ellenőrizze az üzemanyag

és a motorolaj szintjét (lásd a 10.1 és 10.2 szakaszt). Bizonyosodjon meg arról, hogy a gyertyapipa (9) csat- lakoztatva van a gyújtógyertyára (9a).

2. Álljon a fűnyíró mögé. Egyik kezével nyomja a motor-

fékkart (2) a kormányra, a másik kezét pedig tartsa az indító berántózsinóron (17). 172 | HU www.scheppach.com3. Indítsa be a motort az indító berántózsinórral (17). Eh- hez húzza ki a fogantyút kb. 10 - 15 cm-nyire (míg el- lenállást nem érez). Húzza meg egy erős rántással. Ha a motor nem indult be, húzza meg újra az indító berántózsinórt (17).

4. A motoron található védőréteg miatt enyhe szagkép-

ződés lehetséges, ha a terméket első alkalommal használja. Ez normális folyamat. FIGYELEM – Ne hagyja visszacsapódni az indító berántózsinórt. Ez károsodásokhoz vezethet. – Hideg időben szükség lehet az indítás folyamat többszöri megismétlésére.

11.5 A motor kikapcsolása

FIGYELMEZTETÉS Sérülésveszély! Miután leállította a motort, a kés még néhány másod- percig tovább forog. Ha hozzáér a forgó alkatrészek- hez, az vágási sérüléseket okozhat. – Várja meg, amíg leáll a kés forgása. – Ne fékezze le kézzel a kést. – Viseljen védőkesztyűt. – Húzza le a gyújtógyertya-csatlakozót a gyújtógyer- tyáról a motor véletlen elindításának elkerülése ér- dekében, amikor a terméket leállítja vagy leparkolja. – Tartsa távol a kést a lábfejétől.

1. A motor leállításához először engedje el a mozgató

hajtás kengyelét (1a), majd a motorfék karját (2). Vár- ja meg, amíg leáll a kés (18).

2. Távolítsa el az akkumulátort (20) (lásd a 10.5 fejeze-

11.6 Menethajtás (1. ábra)

A fűnyíró hátsókerék-meghajtással van felszerelve.

11.6.1 Beindítás bekapcsolása

1. Indítsa el a fűnyírót (lásd 11.4).

2. Húzza meg és tartsa a kormányon a mozgató hajtás

3. A beindítás be van kapcsolva (a meghajtókerék (13)

mozog), és a fűnyíró halad előre. FIGYELEM Kerülje el a termék sérülését! Kerülje el a termék sérü- lését! A mozgató hajtás kengyelét mindig teljes mérték- ben (ütközésig) működtesse, hogy elkerülje a hajtómű- ben esett következményes károkat.

11.6.2 Mozgató hajtás (1a) kikapcsolása

1. Engedje el a mozgató hajtás kengyelét (1a). A mozga-

tó hajtás (1a) kikapcsol, és a fűnyíró leáll.

2. A motor tovább működik.

12 Munkavégzési utasítások

• Csak éles, kifogástalan állapotú késsel végezzen vá- gást, hogy a fűcsomókat ne szaggassa szét, mert et- től megsárgul a gyep.

• Hogy vágás után a gyep minél egyenletesebb legyen, a lehető legegyenesebb pályán vezesse a fűnyírót. Ennek során a pályák mindig fedjék egymást néhány centiméterrel, hogy ne maradjanak ki sávok.

• Tartsa tisztán a fűnyíró házának alsó oldalát, és távo- lítsa el róla a lerakódott füvet. A lerakódások megne- hezítik az indítási folyamatot, rontják a vágás minősé- gét és a fű kivetésének folyamatát.

• Lejtős terepen a vágás pályája átlós legyen. Akadá- lyozza meg a fűnyíró lecsúszását felfelé irányuló, fer- de állással. FIGYELMEZTETÉS Feltétlenül tartsa távol a harmadik személyeket.

12.1 A fűnyírás után

• Mielőtt zárt helyiségbe állítja a fűnyírót, előtte mindig várja meg, amíg lehűl a motor. Távolítsa el a füvet, lombot, szennyeződéseket és ola- jat a tárolás előtt. A fűnyírón ne tároljon más tárgya- kat.

• Újbóli használat előtt ellenőrizze az összes csavart és anyát. A laza csavarokat húzza meg.

• Mielőtt újra használja, ürítse ki a fűgyűjtő tartályt.

• Szintén vegye figyelembe a „Tárolás” című fejezetben foglaltakat is. 13 Tisztítás és karbantartás FIGYELMEZTETÉS Azokat a javítási és karbantartási munkálato- kat, melyeket a jelen üzemeltetési útmutató nem ismertet, végeztesse el szakműhelyben. Csak eredeti pótalkatrészeket használjon. FIGYELMEZTETÉS A nem megfelelő karbantartási vagy tisztítási munkák sérüléseket okozhatnak! FIGYELMEZTETÉS Tisztítási, javítási és karbantartási munkálatok so- rán a termék váratlanul beindulhat, ami sérüléseket és égési sérüléseket okozhat. – Kapcsolja ki a terméket. – le a pipát a gyújtógyertyáról. – Távolítsa el az akkumulátort. – Hagyja kihűlni a terméket. HU | 173www.scheppach.comFIGYELMEZTETÉS Rendszeresen/naponta és üzembe helyezés előtt végezzen szemrevételezéses és funkcio- nális ellenőrzést/karbantartást annak érdeké- ben, hogy a termék jó üzemállapotban le- gyen. – A nem megfelelő karbantartás, a nem megfelelő pó- talkatrészek használata vagy a biztonsági berende- zések eltávolítása vagy módosítása súlyos anyagi károkat vagy személyi sérüléseket okozhat. – Ha a felhasználó nem képes saját maga elvégezni ezeket a munkálatokat, akkor fel kell keresnie egy szakkereskedést.

13.1.1 A fűnyíró tisztítása (1. ábra)

• Kerti locsolótömlővel csak alacsony nyomással java- solt tisztítást végezni. A nagynyomású mosó nem felel meg a termék tisztításához.

• Akassza ki a fűgyűjtő tartályt, és kefélje ki kéziseprű- vel. A fűnyíró házát szintén kitakaríthatja nagyjából egy seprűvel.

• Ha nagyobb mértékű a szennyezettség, akkor letöröl- heti a terméket egy nedves kendővel. FIGYELEM Mielőtt megbillentené a fűnyírót, ürítse ki teljesen az üzemanyagtartályt üzemanyag-leszívó szivattyúval (nem tartozik a szállított elemek közé). A fűnyírót ne billentse meg 90 foknál jobban.

1. Legjobb, ha hátrafelé billenti meg a fűnyírót. Feltétle-

nül ügyeljen arra, hogy a gyújtógyertya (9a) közben felfelé mutasson. Ha a gyújtógyertya (9a) lefelé mutat, akkor kifolyhat az olaj, és nagyobb mértékű kárt tehet a motorban és a porlasztóban.

2. A terméket másik lehetőségként az oldalára is billent-

heti, ilyenkor viszont feltétlenül ügyeljen arra, hogy a légszűrő fedele (6) a felső oldalon legyen.

3. Tisztítsa meg a fűnyíró alsó oldalát spaklival és kézi

seprűvel. A spakli segít eltávolítani a durvább és na- gyobb növényi maradványokat a kés (18) területéről. Az alsó rész tisztítását könnyebb közvetlenül a mun- kavégzés után elvégezni, és alaposabb is lesz az eredmény. Ilyenkor még frissek a szennyeződések és a növényi maradványok, és könnyebb leválasztani őket.

4. Szükség esetén, ha nehezen választható le a szeny-

nyeződés, speciális tisztítószert is alkalmazhat. Ne használjon agresszív tisztítószereket, például hideg zsíroldót vagy mosóbenzint.

5. Ellenőrizze, hogy a fűkivető nyílás mentes-e a fűmara-

dékoktól, és szükség esetén távolítsa el őket.

13.1.2 A fűnyíró megtisztítása a

vízcsatlakozás (7) használatával (1,

MEGJEGYZÉS Tegye vissza a gyertyapipát rendesen a gyújtógyer- tyára.

1. Először távolítsa el a mulcsbetétet (15a) vagy a fű-

gyűjtő tartályt (16).

2. A tisztításhoz a beépített dugaszoló csatlakozó hasz-

nálatával csatlakoztasson egy kerti locsolótömlőt a vízcsatlakozáshoz (7).

Kapcsolja be a vizet, és indítsa el a fűnyírót (lásd 11.4).

4. A forgó kés (18) felkavarja a vizet.

5. Néhány perc alatt a fűnyíró az összes rátapadt szeny-

nyeződéstől és fűmaradéktól megtisztításra kerül.

6. Ezután még rövid ideig hagyja víz nélkül utánfutni a

fűnyírót, hogy a kés (18) által keringetett levegő eltá- volítsa a nedvesség nagy részét.

13.1.3 Az ékszíj (18d) tisztítása (21. ábra)

1. Döntse hátra a fűnyírót.

2. Minden használat után tisztítsa meg az ékszíjat (18d)

kézi kefével vagy sűrített levegővel.

• A termék biztonsági szintjének és teljesítményének változatlan biztosításához rendszeres, gondos javítás szükséges.

• Gondoskodjon arról, hogy az összes anya, csapszeg és csavar szorosan meg legyen húzva, és a termék mindig biztonságos üzemi állapotban legyen.

• Rendszeresen ellenőrizze, hogy nem kopott vagy mű- ködésképtelen-e a fűgyűjtő zsák.

• Az elkopott vagy sérült alkatrészeket biztonsági okok- ból cserélje ki.

• Ellenőrizze az első és hátsó kerekek biztos rögzítését.

• A kerekek könnyed járásának biztosításához azt java- soljuk, hogy idényenként legalább egyszer tisztítsa meg a keréktengelyeket és a kerékagyakat.

• Azokat a munkálatokat, melyeket nem ismertet ez a kezelési útmutató, csak illetékes szakműhelyben sza- bad elvégeztetni.

• Állítsa a terméket sík és vízszintes felületre. Szükséges szerszám:

• Üzemanyag-elszívó szivattyú*

• Villáskulcs / dugókulcs 17 mm-es kulcsnyílás

• Villáskulcs / dugókulcs 10 mm-es kulcsnyílás

• lapos olajfelfogó teknő (az olajcseréhez)*

• = nem feltétlenül tartoznak a szállított elemek közé! 174 | HU www.scheppach.com13.2.1 A kés(18) cseréje (1, 22.ábra) FIGYELMEZTETÉS Ha sérült késsel dolgozik, növeli a balesetve- szélyt. – Viseljen védőkesztyűt! – A kést biztonsági okokból csak szakműhelyben éleztesse és egyensúlyoztassa ki. Az optimális vá- gási eredmény eléréséhez javasoljuk, hogy a kést évente egyszer ellenőriztesse. – A kések cseréjéhez csak eredeti pótalkatrészeket szabad használni.

1. Mielőtt eltávolítaná a pengét, ürítse ki az üzemanyag-

tartályt (5) üzemanyag-leszívó szivattyúval. Soha ne döntse oldalra vagy előre a fűnyírót teli üzemanyag- vagy olajtartállyal! Ez károsítja a motort és a jótállás megszűnéséhez ve- zet.

2. Tartsa meg a kést (18) az egyik kezével.

3. Tekerje le a kés csavarját (18a) az óramutató járásá-

val ellentétes irányban egy 17-es kulcsnyílású villás- kulccsal a motororsóról (18c). Távolítsa el a hézagoló alátétet (18b).

4. Szerelje fel az új kést (18) fordított sorrendben. Rög-

zítse szabályszerűen a késtárcsát (18a). Ügyeljen ar- ra, hogy a kést (18) helyesen pozicionálja, és síkban felfeküdjön a motororsóra (18c).

5. A kés csavarjának (18a) meghúzási nyomatéka 45

Nm. Ha cseréli a kést (18), cserélje le a kés csavarját (18a) is.

13.2.1.1 Sérült kések (18)

Ha a kés (18) akadályba ütközött, azonnal állítsa le a mo- tort, és húzza le a gyertyapipát (9).

• Vizsgálja meg, hogy nem sérült-e meg a kés (18).

• A sérült vagy elgörbült késeket (18) le kell cserélni.

• Soha ne egyengessen ki újra egy már elgörbült kést (18).

• Soha ne dolgozzon elgörbült vagy erősen elhasználó- dott késsel (18), mert ez rezgéseket kelt, és további kárt tehet a fűnyíróban.

13.2.2 Az olajszint ellenőrzése (10. ábra)

FIGYELMEZTETÉS Egészségkárosodás veszélye! Az üzemanyag-/kenőolaj-gőz és a kipufogógáz beléleg- zése súlyos egészségkárosodást okozhat, eszmélet- vesztéssel járhat, és szélsőséges esetben halált is okozhat. – Ne lélegezze be az üzemanyag-/kenőolaj-gőzt és a kipufogógázt. – A terméket csak a szabadban üzemeltesse. FIGYELEM A termék károsodása! Ha a terméket kevés motor- és hajtóműolajjal, illetve olaj nélkül üzemelteti, az a motor károsodását okozhat- ja. – Üzembe helyezés előtt töltsön be üzemanyagot és olajat. A termékben kiszállításkor nincs sem motoro- laj, sem hajtóműolaj. – Csak SAE 10W-30 vagy SAE 10W-40 motorolajat használjon. FIGYELEM Környezeti károk! A kifolyó olaj maradandóan beszennyezheti a környeze- tet. A folyadék erősen mérgező, és gyorsan beszeny- nyezheti a vizet. – Az olajat csak sík és szilárd felületen töltse be / ürít- se le. – Használjon betöltő csonkot vagy tölcsért. – A leeresztett olajat fogja fel megfelelő edényben. – A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírá- sok szerint. – Ártalmatlanítsa az olajat a helyben érvényes előírá- sok szerint.

1. Csavarja ki a nívópálcát (11) balra forgatva, és törölje

le egy tiszta, száraz szálmentes kendővel.

2. Dugja vissza a nívópálcát (11), és ellenőrizze az olaj-

szintet anélkül, hogy a nívópálcát (11) visszacsavarná a helyére.

3. Húzza ki a nívópálcát (11) és olvassa le az olajszin-

tet . Az olajszintnek az olajmérő pálca (11) max. és min. jelölései között kell lennie.

4. Ezután csavarja vissza a helyére a nívópálcát (11).

13.2.3 Olajcsere (10.ábra)

A motorolaj cseréjét évente, az idény kezdete előtt kell el- végezni üzemmeleg, leállított motornál. Csak (SAE 10W-30/SAE 10W-40) motorolajat használjon.

1. Csavarja ki a nívópálcát (11) balra forgatva.

2. Szívja le a motorolajat (egy tömlővel felszerelt) olajszi-

vattyúval a betöltőcsonkon keresztül.

3. Töltsön be friss motorolajat, és ellenőrizze az olajszin-

tet (lásd a 10.1 szakaszt).

13.2.4 Üzemanyag leeresztése üzemanyag-

leszívó szivattyúval (23.ábra)

1. Tartson egy felfogó tartályt az üzemanyag-leszívó szi-

2. Csavarja le a tanksapkát (5a), és távolítsa el.

3. Tolja bele az üzemanyag-leszívó szivattyú tömlőjét az

üzemanyagtartályba (5), és eressze le teljesen az üzemanyagot az üzemanyag-leszívó szivattyú segít- ségével.

4. Csavarja vissza a helyére a tanksapkát (5a).

HU | 175www.scheppach.com5. Ahhoz, hogy biztosan ne maradjon üzemanyag a por- lasztóban, le kell ereszteni a maradék üzemanyagot is a porlasztóból. Ehhez állítsa a felfogó tartályt a por- lasztó alá, és nyissa meg a porlasztó csavarját (19) egy 10-es kulcsnyílású villáskulccsal.

13.2.5 A légszűrő (6a) karbantartása

(24. ábra) VESZÉLY Tűz- és robbanásveszély! Ha helytelenül végzi a tisztítást, az üzemanyag begyul- ladhat, vagy adott esetben fel is robbanhat. Ez súlyos égési sérüléseket, akár halálos balesetet is okozhat. – A légszűrőt csak kiütögetéssel tisztítsa meg. – Soha ne tisztítsa a légszűrőt benzinnel vagy gyúl- ékony oldószerekkel. FIGYELEM Károsodás veszélye! Ha a motort szűrőelem nélkül, vagy sérült szűrőelem- mel üzemelteti, az a motor károsodásához vezethet. – Soha ne járassa a motort a szűrőelem nélkül, vagy sérült légszűrő betéttel. Így szennyeződés kerül a motorba, ami miatt súlyos motorkárok keletkezhet- nek. Ha szennyezett a légszűrő (6a), az csökkenti a motor tel- jesítményét, mivel csekélyebb lesz a porlasztó levegőellá- tása. Ezért a rendszeres ellenőrzés elengedhetetlen. A légszűrőt (6a) 25 üzemóránként ellenőrizni kell, és szükség esetén meg kell tisztítani. Ha nagyon poros a le- vegő, akkor gyakrabban kell ellenőrizni a légszűrőt (6a).

1. Nyissa ki a kapcsos zárat, és nyissa ki a légszűrőfe-

2. Vegye ki a légszűrőt (6a).

3. A légszűrőt (6a) csak kiütögetéssel tisztítsa.

4. Ha meghibásodott a légszűrő (6a), cserélje ki egy új-

5. Helyezze be a légszűrőt (6a), majd zárja le a légszűrő

fedelét (6). Ügyeljen arra, hogy a rögzítőkapocs beakadjon.

13.2.6 A gyújtógyertya (9a) karbantartása

(25, 26. ábra) Első alkalommal 10 üzemóra múltán ellenőrizze a gyújtó- gyertyát (9a), hogy nem szennyezett-e, és szükség ese- tén tisztítsa meg rézszűrő kefével. Ezután végezze el a gyújtógyertya (9a) karbantartását 50 üzemóránként.

1. Csavaró mozdulattal húzza le a gyertyapipát (9).

2. Távolítsa el a gyújtógyertyát (9a) a gyertyakulccsal.

3. Hézagmérő használatával állítsa a be a gyertyahéza-

got 0,75 mm-re (0,030“). Szerelje vissza a gyújtógyer- tyát (9a). ás ügyeljen arra, hogy ne húzza meg túl erő- sen. 14 Tárolás és szállítás FIGYELMEZTETÉS Sérülésveszély és égési sérülések veszélye! A termék váratlanul beindulhat, ami sérülést okozhat. – Tisztítási és karbantartási munkálatok előtt mindig kapcsolja ki a motort. – Hagyja kihűlni a motort. – Húzza le a gyertyapipát a gyújtógyertyáról. – Vegye ki az akkumulátort.

• Teljesen ürítse ki a terméket.

• Tisztítsa meg a terméket, és vizsgálja meg, hogy nem sérült-e.

FIGYELEM Tárolás előtt tisztítsa meg a terméket, és végezzen rajta karbantartást. FIGYELEM Ne tárolja a terméket úgy, hogy a fűgyűjtő zsák tele van. Meleg időben a fű hőt fejleszt, és erjedésnek indul. Tűzveszély áll fenn! A terméket és annak tartozékait sötét, száraz és fagy- mentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja. Az optimális tárolási hőmérséklet 5 °C és 30 ˚C között van. A terméket az eredeti csomagolásban tárolja. Letakarással védje a terméket a portól és a nedvességtől. A kezelési útmutatót a termék mellett tárolja.

A terméket soha ne tárolja üzemanyaggal az üzem- anyagtartályban olyan épületben, ahol az üzemanyag gőze nyílt lánggal vagy szikrával kerülhet érintkezésbe.

• Mielőtt zárt helyen leállítaná a terméket, hagyja lehűlni a motort.

• Hosszabb idejű tárolás előtt ürítse ki az üzemanyag- tartályt üzemanyag-leszívó szivattyúval (nem tartozik a szállított elemek közé).

A tűzesetek elkerülése érdekében tartsa a motort, a ki- pufogót és az üzemanyagtartály környékét fűtől, fale- véltől mentesen, és ügyeljen a kijutó zsírra (olajra).

14.1.1 A fűnyíró tárolásának előkészítése

(1.ábra) FIGYELMEZTETÉS Az üzemanyagot ne távolítsa el zárt helyiségben, tűz közelében vagy dohányzás közben. A gázgőzök robba- náshoz vezethetnek, vagy tüzet okozhatnak.

1. Ürítse le az üzemanyagtartályt (5) (lásd 13.2.4).

2. Végezzen olajcserét (lásd 13.2.3).

3. Húzza le az gyújtógyertyadugaszt a (9) gyújtógyertyá-

ról (9a). Távolítsa el a gyújtógyertyát (9a) egy szerelőkulccsal (lásd 13.2.6).

Töltsön kb. 0,2 l olajat a hengerbe egy olajos kannából. 176 | HU www.scheppach.com5. Húzza meg lassan a berántó indítózsinórt (17), hogy az olaj védje a henger belsejét.

6. Csavarja vissza a gyújtógyertyát (9a).

7. Tisztítsa meg a henger hűtőbordáit és a házat (lásd

8. Tisztítsa meg a teljes terméket, ezzel védve a festék-

9. A terméket jól szellőző helyen vagy helyiségben tárol-

14.1.2 Akkumulátor (20) és töltőkészülék

(21) Tartsa be a 20V IXES sorozatú akkumulátor (20) és töltő (21) használati útmutatójában található biztonsági előírá- sokat, valamint a töltésre és a helyes használatra vonat- kozó utasításokat. A töltési folyamat részletes leírása és további információk ebben a külön üzemeltetési útmutató- ban találhatók.

14.1.3 A felső tolókengyel (1) összehajtása

(1. ábra) FIGYELMEZTETÉS Becsípődés veszélye! Mindig tartsa meg az egyik kezével a felső tolóvasat a legmagasabb részénél. – Soha ne tegye az ujját a felső és az alsó tolóken- gyel közé. A helytakarékos tárolás érdekében a felső tolókengyel (1) behajtható.

1. Vegye le a fűgyűjtő tartályt (16).

2. Akassza ki a berántó indítózsinórt (17) a zsinór kam-

3. Nyissa ki a gyorsbefogó kart (1c) az alsó tolókengye-

4. Forgassa el a gyorsbefogó kart (1c) a tolókengyelen

keresztül. Ehhez kissé el kell húznia a gyorsbefogó kart (1c) az alsó tolókengyeltől (4).

5. Hajtsa le a felső tolókengyelt (4). Közben nem szabad

becsípődjenek a kábelek. 15 Javítások és pótalkatrészek rendelése Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt felhelyezett, és azok kifogástalan állapotban vannak. A sérülésveszé- lyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen. FIGYELEM A termékfelelősségről szóló törvény szerint nem fele- lünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt kelet- keznek. Bízzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is. Pótalkatrészeket és tartozékokat szervizközpontunktól vá- sárolhat. Ehhez szkennelje be a címlapon található QR- kódot. Csatlakoztatások és javítások Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

15.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• A típustáblája adatai Pótalkatrészek / Tartozékok Késsel kapcsolatos infor- mációk: Gyártó: DJ = CHONGQING DAJI-

MENT CO.,LTD., Kína Kés kódja: 602081 Kés - cikksz.: 7911200626 Késcsavar - cikkszám: 591124001 Légszűrő - cikkszám: 5911246022 Motorolaj – cikksz.: 7850000025

15.2 Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség. Kopóalkatrészek*: Gyújtógyertya, légszűrő, kés, ékszíj

• = nem tartozik a szállított elemek közé! 16 Ártalmatlanítás és újrahasznosítás A csomagolásra vonatkozó megjegyzések A csomagolóanyagok újrahaszno- síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon. Az elektromos és elektronikus berendezések ártalmatlanítására vonatkozó tudnivalók A leselejtezett elektromos és elektronikai be- rendezések nem minősülnek kommunális hul- ladéknak, hanem szelektíven gyűjtendők, illet- ve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatla- nítását az akkumulátorok hulladékkezelésére vonatko- zó törvény szabályozza.

• Az elektromos és elektronikai berendezések tulajdo- nosát, illetve használóját törvény kötelezi a berende- zések leadására az élettartamuk lejártával.

• A végfelhasználó saját maga viseli a felelősséget ada- tainak törléséért az ártalmatlanítandó készülékről!

• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem mi- nősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani. HU | 177www.scheppach.com• A leselejtezett elektromos és elektronikai berendezé- seket az alábbi átvevőhelyeken lehet díjmentesen le- adni újrahasznosításra: – Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok) – Az elektronikai berendezés vásárlásának helyszí- ne (telephellyel rendelkező vagy online forgalma- zó), amennyiben a kereskedő kötelezhető a visz- szavételre, vagy önkéntesen vállalja azt. – Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen vissza- vinni a gyártónak, hogy előtte új készüléket vásá- rolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is. – A gyártók és forgalmazók további, kiegészítő visz- szavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

• Ha magánháztartásába kiszállítással rendelt új elekt- ronikai berendezést a gyártótól, akkor végfelhasználó- ként a gyártótól kérheti a régi berendezés díjtalan el- szállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

• A fentebb közöltek csak azokra a berendezésekre vo- natkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irány- elv hatálya alá tartoznak. Az Európai Unión kívüli or- szágban a fentiektől eltérő rendelkezések vonatkoz- hatnak a leselejtezett elektromos és elektronikai be- rendezések ártalmatlanítására. Tudnivalók a lítium-ion akkumulátorokkal kapcsolatban Az akkumulátorokat ártalmatlanítás előtt ki kell szerelni a készülékből!

• Ne dobja az akkumulátorokat a háztartási hulladékba, tűzbe (robbanásveszély) vagy vízbe. A sérült akkumu- látorok kárt tehetnek a környezetben és az egészsé- gében, ha mérgező gőzök vagy folyadékok távoznak belőlük.

• A hibás vagy lemerült akkumulátorokat a (EU) 2023/1542 rendelet szerint hasznosítsa újra.

• Az akkumulátort és a töltőkészüléket egy hulladékkez- előben kell leadni. A felhasznált műanyag és fém ré- szek szelektíven gyűjthetők össze és így újrahaszno- síthatók.

• Az akkumulátorokat lemerült állapotban kell ártalmat- lanítani. Javasoljuk a pólusokat a rövidzárlat megaka- dályozása érdekében ragasztószalaggal lefedni. Ne nyissa ki az akkumulátort.

• Az akkumulátorokat a hatályos helyi előírásoknak megfelelően kell ártalmatlanítani. Az akkumulátorokat adja le megfelelő gyűjtőhelyen, ahol környezetkímélő módon újrahasznosításra kerülnek. Az ezzel kapcso- latos kérdéseivel forduljon a helyi szemétszállítóhoz. A kiselejtezett készülék ártalmatlanítási lehetőségeiről a helyi önkormányzatnál tájékozódhat. Üzemanyagok és olajok

• A termék ártalmatlanítása előtt le kell üríteni az üzem- anyagtartályt és a motorolaj tartályát!

• Az üzemanyag és a motorolaj nem minősül kommu- nális hulladéknak, és nem szabad a csatornába önte- ni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• Az üres olajoskannákat és üzemanyagtartályokat ár- talmatlanítsa környezetbarát módon. 17 Hibaelhárítás Üzemzavar Lehetséges ok Megoldás A termék egyenetlenül jár, erősen ráz- kódik. Lazák a csavarok. Ellenőrizze a csavarokat. A kés rögzítése laza. Ellenőrizze a kés rögzítését. A kés kiegyensúlyozatlan. Cserélje ki a kést. Nem jár a motor. Nem nyomta le a motorfékkart. Nyomja le a motorfékkart. A gázkar rosszul van beállítva. Ellenőrizze a beállítást. Meghibásodott a gyújtógyertya. Cserélje ki a gyújtógyertyát. Az üzemanyagtartály üres. Töltsön be üzemanyagot. Szennyezett üzemanyag. Ürítse ki a benzintartályt, és töltse fel tiszta üzemanyaggal. Meghibásodott a motor. Keresse fel az illetékes ügyfélszolgála- tot. A motor egyenetlenül jár. Szennyezett a légszűrő. Légszűrő tisztítása. Elszennyeződött a gyújtógyertya. Tisztítsa meg a gyújtógyertyát. A gyep elsárgul, a vágás nem egyenle- tes. Szennyezett a légszűrő. Légszűrő tisztítása. Elszennyeződött a gyújtógyertya. Tisztítsa meg a gyújtógyertyát. A fűkivető rész nem tiszta. Túl alacsony vágásmagasság. Állítsa be a vágásmagasságot. Elkopott a kés. Cserélje ki a kést. Eltömődött a fűgyűjtő zsák. Ürítse ki a fűgyűjtő zsákot, vagy hárítsa el az eltömődést. 178 | HU www.scheppach.com18 EU megfelelőségi nyilatkozat Az eredeti megfelelőségi nyilatkozat fordítása Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak. Márka: SCHEPPACH Termék megnevezése: Benzines fűnyíró - MS150-46E Cikksz. 5911244903, 5911244917, 5911250917, 59112104904, 591121049942, 59112519969 Sorozatszám 0162-01001 – 0162-06041 EU-irányelvek: 2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,

• A nyilatkozat fent megnevezett tárgya teljesíti az Euró- pai Parlament és Tanács 2011.június 8-i, egyes veszé- lyes anyagok elektromos és elektronikus berendezések- ben való alkalmazásának korlátozásáról szóló 2011/65/ EU irányelvének előírásait. Alkalmazott szabványok: EN ISO 5395-1:2013/A1:2018;

EN ISO 5395-2:2013/A2:2017; EN 14982:2009

Megfelelőségi értékelési eljárás: 2000/14/EK_2005/88/EK – melléklet: VI Garantált hangteljesítményszint (L

96 dB Mért hangteljesítményszint (L
