Tuotetyyppi	Lämpökäyttöinen ruohonleikkuri
Merkki	Scheppach
Malli	MS15046E
Moottori	4-tahtinen, ilmajäähdytteinen, 150 cm³, 2,6 kW (3,5 hv), kierrosnopeus 2800 min⁻¹
Polttoaine	Tavallinen/lyijytön bensiini (E10 enintään 10 % bioetanolia)
Polttoainesäiliön tilavuus	0,8 l
Moottoriöljy	SAE 10W-30 tai SAE 10W-40, tilavuus 0,4 l
Leikkuuleveys	46 cm
Leikkuukorkeus	25-75 mm, säädettävä 8 portaassa
Kerrusäiliön tilavuus	55 l
Käynnistys	Sähköinen (litiumioniakku 20V IXES-sarja) ja manuaalinen (käynnistysnarulla)
Käyttövoima	Takaveto
Lisätoiminnot	Silppuaminen, sivusuuntaan poisto, vesiliitäntä puhdistusta varten
Paino (asennettuna, tyhjä säiliö)	28,5 kg
Taattu äänitaso (LWA)	96 dB
Tärinä (käsivarsi-käsi)	5,7 m/s² (epävarmuus 2,3 m/s²)
Huolto	Öljynvaihto, ilmansuodattimen puhdistus, sytytystulppa, terän teroitus
Kulutusosat	Sytytystulppa, ilmansuodatin, terä, hihna
Takuu	Lakisääteinen (vialliset osat vaihdetaan ilmaiseksi)

Usein kysytyt kysymykset - MS15046E SCHEPPACH

Kuinka käynnistän ruohonleikkurin MS15046E?

Voit käynnistää sähköisesti asettamalla ladatun akun (20V IXES-sarja), painamalla moottorin jarruvivusta ja painamalla sähkökäynnistimen painiketta. Tai manuaalisesti vetämällä käynnistysnarusta moottorin jarruvivun painamisen jälkeen.

Millaista moottoriöljyä käytetään ja miten tarkistan tason?

Käytä SAE 10W-30 tai SAE 10W-40 öljyä. Tarkistaaksesi irrota öljyn mittatikku, pyyhi se, aseta takaisin kiristämättä, ja ota pois: tason tulee olla min ja max -merkkien välissä.

Kuinka säädän leikkuukorkeutta?

Pysäytä moottori ja irrota sytytystulppa. Työnnä leikkuukorkeuden säätövipu ulospäin, siirrä se haluttuun asentoon (25-75 mm, 8 porrasta) ja vapauta. Varmista, että vipu lukittuu.

Voiko leikkuria käyttää silppuamistilassa?

Kyllä, asenna mukana toimitettu silppuamistulppa taakse poistettuasi keruusäiliön. Säädä sopiva leikkuukorkeus (leikkaa 2 cm 4-6 cm korkeasta nurmesta). Silppuaminen lannoittaa nurmikon luonnollisesti.

Kuinka puhdistan leikkurin?

Käytä vesiliitäntää: kytke letku, käynnistä leikkuri, vesi puhdistaa terän alla olevan kotelon. Älä käytä painepesuria. Pinttyneisiin likoihin käytä harjaa ja kosteaa liinaa. Kallista leikkuria vain, jos säiliö on tyhjä.

Milloin ja miten vaihdan terän?

Vaihda terä, jos se on vaurioitunut, vääntynyt tai erittäin kulunut. Tyhjennä polttoainesäiliö, kallista leikkuria taaksepäin, irrota terän ruuvi (17-mm avaimella) vastapäivään. Kiristä uusi terä 45 Nm:n momenttiin.

Millaista akkua käytetään ja miten se ladataan?

Akku on litiumioniakku 20V IXES-sarjasta (mukana). Lataa se vain mukana tulevalla laturilla. Tarkistaaksesi tason, paina lataustason ilmaisimen painiketta. Akku ei lataudu leikkurin käytön aikana.

Mitä tehdä, jos leikkauksen aikana tulee liiallista tärinää?

Pysäytä moottori välittömästi ja irrota sytytystulppa. Tarkista kaikkien ruuvien kiristys, terän kiinnitys ja terän kunto (tasapainotus, kuluminen). Vaihda terä tarvittaessa.

Kuinka säilytän leikkuria talvella?

Tyhjennä polttoainesäiliö ja moottoriöljy. Irrota sytytystulppa, kaada noin 0,2 l öljyä sylinteriin ja vedä hitaasti käynnistysnarusta. Puhdista tuote ja säilytä sitä kuivassa, pimeässä ja pakkasenkestävässä paikassa.

Mistä löydän varaosia?

Tilaa osat jälleenmyyjältä tai Scheppachin asiakaspalvelusta mainitessasi tuotteen viitenumeron (MS15046E) ja sarjanumeron. Käytä vain alkuperäisiä osia. Keskeiset viitteet: terä (7911200626), ilmansuodatin (5911246022), sytytystulppa, hihna.

KÄYTTÖOHJE MS15046E SCHEPPACH

FI bensiinikäyttöinen ruohonleikkuri | Alkuperäisen käyttäjän käsikirjan käännös 294

15 Remondi- ja varuosade tellimine

Tillämpade standarder:

EN ISO 5395-1:2013/A1:2018;

EN ISO 5395-2:2013/A2:2017; EN 14982:2009

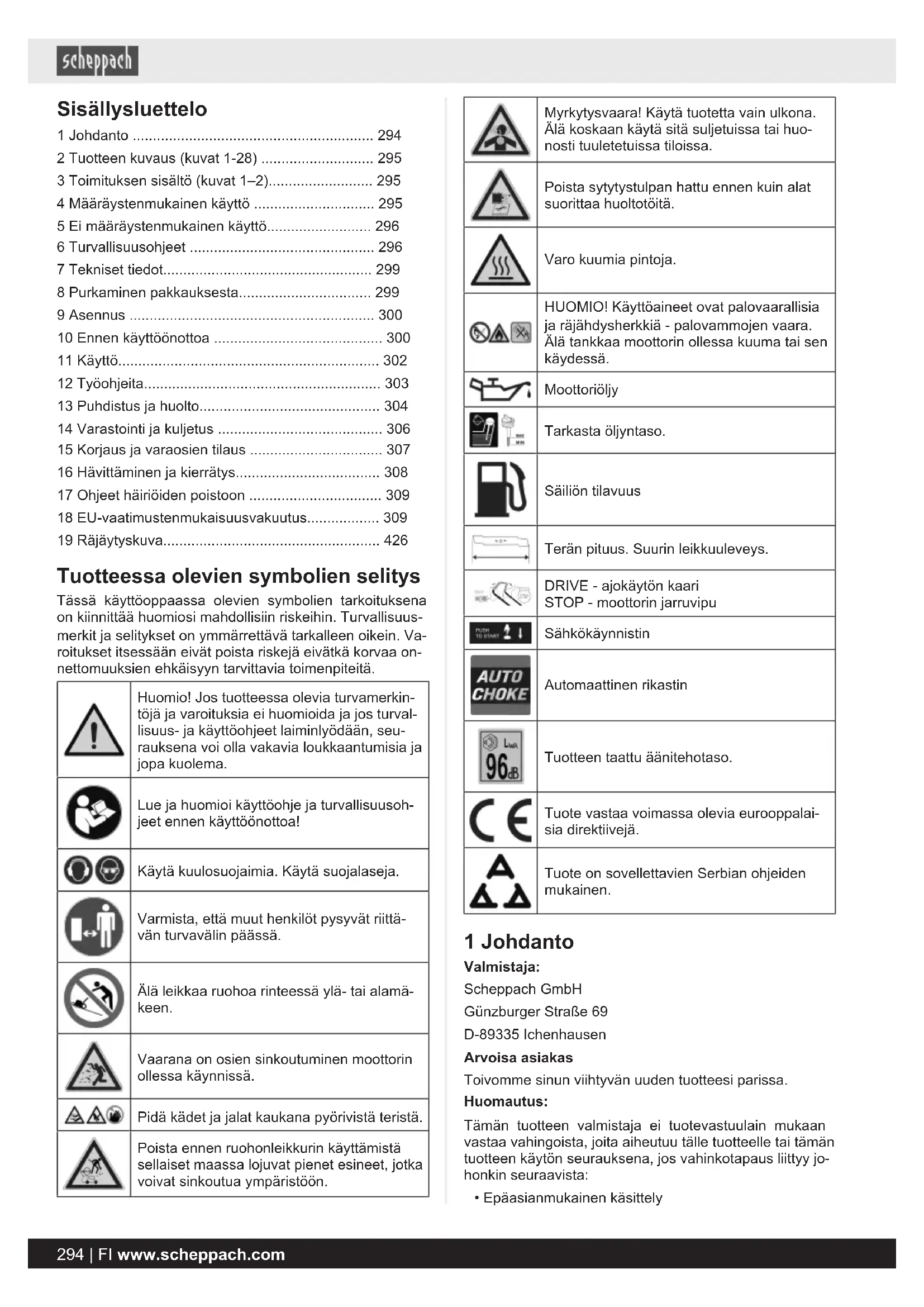

1 Johdanto 294
2 Tuotteen kuvaus (kuvat 1-28) 295
3 Toimituksen sisältö (kuvat 1–2)...... 295
4 Määräystenmukainen käyttö 295
5 Ei määräystenmukainen käyttö.... 296
6 Turvallisuusohjeet 296
7 Tekniset tiedot.... 299
8 Purkaminen pakkauksesta.... 299
9 Asennus 300
10 Ennen käyttöönottoa 300
11 Käyttö.... 302
12 Työohjeita.... 303
13 Puhdistus ja huolto.... 304
14 Varastointi ja kuljetus 306
15 Korjaus ja varaosien tilaus 307
16 Hävittäminen ja kierrätys.... 308
17 Ohjeet häiriöiden poistoon 309
18 EU-vaatimustenmukaisuusvakuutus.... 309
19 Räjäytyskuva.... 426

Tuotteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.

	Huomio! Jos tuotteessa olevia turvamerkin-töjä ja varoituksia ei huomioida ja jos turval-lisuus- ja käyttöohjeet laiminlyödään, seu-rauksena voi olla vakavia loukkaantumisia ja jopa kuolema.
	Lue ja huomioi käyttöohje ja turvallisuusoh-jeet ennen käyttöönottoa!
	Käytä kuulosuojaimia. Käytä suojalaseja.
	Varmista, että muut henkilöt pysyvät riittä-vän turvavälin päässä.
	Älä leikkaa ruohoa rinteessä ylä- tai alamä-keen.
	Vaarana on osien sinkoutuminen moottorin ollessa käynnissä.
	Pidä kädet ja jalat kaukana pyörivistä teristä.
	Poista ennen ruohonleikkurin käyttämistä sellaiset maassa lojuvat pienet esineet, jotka voivat sinkoutua ympäristöön.

	Myrkytysvaara! Käytä tuotetta vain ulkona.Älä koskaan käytä sitä suljetuissa tai huo-nosti tuuletetuissa tiloissa.
	Poista sytytystulpan hattu ennen kuin alat suorittaa huoltotöitä.
	Varo kuumia pintoja.
	HUOMIO! Käyttöaineet ovat palovaarallisia ja räjähdysherkkiä - palovammojen vaara.Älä tankkaa moottorin ollessa kuuma tai sen käydessä.
	Moottoriöljy
	Tarkasta öljyntaso.
	Säiliön tilavuus
	Terän pituus. Suurin leikkuuleveys.
	DRIVE - ajokäytön kaariSTOP - moottorin jarruvipu
	Sähkökäynnistin
	Automaattinen rikastin
	Tuotteen taattu äänitehotaso.
	Tuote vastaa voimassa olevia eurooppalai-sia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

1 Johdanto

Valmistaja:

Scheppach GmbH

Toivomme sinun viihtyvän uuden tuotteesi parissa.

Huomautus:

Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tämän tuotteen käytön seurauksena, jos vahinkotapaus liittyy jo- honkin seuraavista:

- Epäasianmukainen käsittely

• Käyttöohjeen laiminlyönti
- Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
- Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
• Määräystenvastainen käyttö
- Sähkölaitteiden rikkoutumiset laiminlyötäessä kansallisia sähköä koskevia määräyksiä ja asetuksia.

Huomaa:

Käyttöohje on tämän tuotteen osa.

Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset tuotteen käyttöä koskevat mää-räykset.

Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

2 Tuotteen kuvaus (kuvat 1-28)

1. Ylempi työntökaari
   1a. Ajokoneisto (kaari)
   1b. Bowden-kaapeli
   1c. Pikakiinnitysvipu
   1d. Aluslevy
   1e. Aluslevy
   1f. Muovinen tähtimutteri
2. Moottorin jarruvipu
   2a. Kaasuvaijeri
3. Sähkökäynnistinyksikkö
   3a. Sähkökäynnistin
   3b. Ruuvi
4. Alempi työntökaari
   4a. Muovinen tähtimutteri
   4b. Välikelevy
   4c. Ohjain
   4d. Ruuvi
   4e. Johtokiinnitin
5. Polttoainesäiliö
   5a. Säilion korkki
6. Ilmansuodattimen suojus
   6a. Ilmansuodatin
7. Vesiliitäntä
8. Juoksupyörä
9. Sytytystulpan hattu
   9a. Sytytystulppa
10. Pakoputki
11. Öljynmittatikku
12. Sivupoistoluukku
    12a. Sivupoisto
13. Käyttöpyörä
14. Leikkauskorkeuden säätö
15. Poistoluukku
    15a. Silppurivarustus
16. Ruohonkeräyssäkki
17. Käynnistysvaijeri
    17a. Köysikoukku
    17b. Siipimutteri
18. Terä

18a. Terän ruuvi
18b. Aluslevy
18c. Moottorin kara
18d. Kiilahihna
19. Kaasuttimen ruuvi
20. Akku
20a. Lukituksen avauspainike
20b. Lataustilan näyttö
21. Akkulaturi

3 Toimituksen sisältö (kuvat 1–2)

Kohta Luku- Nimike määrä

1. 1 x Ylempi työntökaari
   1c. 2 x Pikakiinnitysvipu
   1d. 2 x Aluslevy
   1e. 2 x Aluslevy
   1f. 2 x Muovinen tähtimutteri
2. 1 x Alempi työntökaari
   4a. 2 x Muovinen tähtimutteri
   4b. 2 x Välikelevy
   4c. 2 x Ohjain
   4d. 2 x Ruuvi
   4e. 1 x Johtokiinnitin
   12a. 1 x Sivupoisto
   15a. 1 x Silppurivarustus
3. 1 x Ruohonkeräyssäkki
4. 1 x Akku
5. 1 x Akkulaturi
   2 x Käyttöohje

1 x bensiinikäyttöinen ruohonleikkuri

(ruohonleikkuri, akku+laturi)

4 Määräystenmukainen käyttö

Bensiinikäyttöinen ruohonleikkuri on tarkoitettu vain yksityiseen käyttöön koti- ja harrastepuutarhassa. Yksityiseen käyttöön koti- ja harrastepuutarhoissa tarkoitetuksi ruohonleikkuriksi katsotaan sellaiset koneet, joita käytetään vuosittain korkeintaan 50 tuntia ja joita käytetään ensisijaisesti nurmi- tai ruohoalueiden hoitoon, mutta ei kuitenkaan julkisissa paikoissa, puistoissa, urheilupuistoissa eikä maa- ja metsätaloudessa.

Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Tuotetta käyttävien ja huoltavien henkilöiden on perehdyttävä tuotteen ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.

Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mi- tään vastuuta siitä aiheutuvista vahingoista.

Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.

Valmistajan määrittämiä turvallisuus-, työ- ja huoltomää- räyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

VAROITUS

Lue tämä käyttöohje ja yleiset turvallisuusohjeet perusteellisesti ennen tuotteen käyttöönottoa oman turvallisuutesi varmistamiseksi. Jos tuote siirretään toiselle käyttäjälle, käyttöohje on aina luovutettava tuotteen mukana.

Tuote kuuluu 20V IXES -sarjaan ja sitä saa käyttää vain tämän tuotesarjan akuilla. Akut saa ladata vain tämän tuotesarjan latauslaitteilla. Huomioi tällöin valmistajan antamat tiedot.

5 Ei määräystenmukainen käyttö

Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toi-minnassa.

VAROITUS

Käyttäjälle aiheutuvan fyysisen vaaran vuoksi ruohonleikkuria ei saa käyttää seuraaviin töihin (epätäydellinen luettelo):

• pensaiden, pensasaitojen ja pensaiden leikkaamiseen,
• köynnösten leikkaamiseen,
• kattoistutusten ja parvekelaatikoiden nurmikonhoi- toon,
• puiden ja pensasaitojen leikkuujätteiden haketukseen ja silppuamiseen,
  – päällysteiden puhdistamiseen (imurointi, puhaltaminen),
• maanpinnan korkeuserojen, kuten myyränkukkuloiden, tasoittamiseen,
• pistokkaiden kuljettamiseen, lukuun ottamatta mukana toimitettua ruohonkeräyssäkkiä.

Käyttöohjeessa olevien merkkisanojen selitykset

VAARA

Merkkisana, joka merkitsee välittömästi uhkaavaa vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VARO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.

HUOMIO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa tuotteen tai omaisuuden vahingoittumiseen, jos sitä ei vältetä.

6 Turvallisuusohjeet

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten!

VAROITUS

Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän tuotteen ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voi- vat johtaa vakaviin loukkaantumisiin.

VAROITUS

Perehdy hyvin kaikkiin käyttöosiin ennen kuin alat työs- kennellä tuotteella.

– Harjoittele tuotteen käsittelyä ja pyydä kokenutta käyttäjää tai ammattilaista selittämään tuotteen toimintaperiaate, vaikutustavat ja työskentelyteknikat.
– Varmista, että voit kytkeä tuotteen hätätilanteessa heti pois päältä.
- Tuotteen epäasianmukainen käyttö voi johtaa vakaviin loukkaantumisiin.
– Jos käytön aikana tapahtuu onnettomuus tai esiintyy häiriö, tuote on kytkettävä heti pois päältä. Hoida vammat asianmukaisesti tai hakeudu lääkärin hoitoon.

Kuka ei saa käyttää tätä tuotetta:

• Lapset ja muut henkilöt, jotka eivät ole perehtyneet käyttöohjeeseen (paikallisissa määräyksissä on voitu määrittää käyttäjän vähimmäisikä).
• Alkoholin, huumeiden tai lääkkeiden vaikutuksen alai-sina olevat henkilöt tai henkilöt, jotka ovat väsyneitä tai sairaita.

6.1 Työnnettävän ruohonleikkurin turvallisuusohjeet

• Lue käyttöohje huolellisesti. Perehdy tuotteen asetuksiin ja oikeanlaiseen käyttöön.
• Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät tunne käyttöohjetta, käyttää ruohonleikkuria. Pai-kalliset määräykset voivat määrittää käyttäjän vähimmäisiän.
• Älä koskaan leikkaa ruohoa, jos lähellä on muita ihmisia (erityisesti lapsia) tai eläimiä. Pidä mielessä, että koneen käyttäjä vastaa onnettomuuksista, joissa muut henkilöt tai heidän omaisuutensa kärsii vahinkoja.
• Leikkaa ruohoa vain, kun näkyvyys on hyvä. Ulkopuoliset henkilöt on pidettävä loitolla.
• Jos tuote luovutetaan toiselle henkilölle, tämä käyttöohje on luovutettava sen mukana.
• Ruohoa leikattaessa on aina käytettävä tukevia liukumattomia jalkineita ja pitkälahkeisia housuja. Älä leikkaa ruohoa paljain jaloin tai kevyissä sandaaleissa.

- Tarkasta maasto, jossa tuotetta on tarkoitus käyttää, ja poista kaikki sellaiset esineet, kuten kivet, lelut, kepit, narut jne., jotka voivat takertua koneeseen tai sinkoutua ilmaan.

- Sammuta moottori, odota, että se pysähtyy, ja irrota sytytystulppapistoke, jos

• Poistut tuotteen luota.
• Poistat tukoksia tai esteitä.
  – Tuote on osunut vieraisiin esineisiin.
• Tuotteessa esiintyy toimintahäiriöitä ja epätavallista tärinää.

VAROITUS

Polttoaine on herkästi syttyvää:

• Säilytä polttoainetta vain sille tarkoitetuissa säilöissä (kanistereissa).
• Tankkaa vain ulkona äläkä tupakoi tankkaamisen aikana.
• Polttoainetta on täytettävä ennen moottorin käynnistämistä. Kun moottori on käynnissä tai heti tuotteen pois kytkemisen jälkeen, polttoainesäiliön korkkia ei saa avata eikä polttoainetta saa täyttää.
• Jos polttoainetta on vuotanut, moottoria ei saa yrittää käynnistää. Sen sijaan tuote on poistettava polttoaineen likaamalta pinnalta. Kaikenlaisia sytytyksiä on vältettävä siihen asti, kunnes polttoainehöyryt ovat haihtuneet.
• Turvallisuussyistä polttoainesäiliön ja muiden säiliöiden korkit on vaihdettava, jos niissä on vaurioita.
• Älä koskaan säilytä polttoainetta kipinälähteiden lähellä. Käytä aina tarkastettua kanisteria. Pidä polttoaine poissa lasten ulottuvilta.
  • Vaihda viallinen äänenvaimennin.
• Ennen käyttöä on aina tarkastettava silmämääräisesti, ovatko terä ja kiinnityspultit kuluneet tai vahingoittuneet. Epätasapainon välttämiseksi kuluneet tai vaurioituneet terät ja kiinnityspultit on vaihdettava aina sarjoina.

6.2 Sähköturvallisuus

• Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
• Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.
• Pidä sähkötyökalu loitolla sateesta tai kosteudesta. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara kasvaa.

VAROITUS

Huomioi turvallisuusohjeet ja lataamista ja oikeanlaista käyttöä koskevat ohjeet, jotka ovat akun ja latauslaitteen käyttöohjeessa. Yksityiskohtainen kuvaus lataamisesta ja muut tiedot ovat tässä erillisessä käyttöohjeessa.

Akun ja latauslaitteen vääränlainen käyttö voi aiheuttaa sähköiskun tai tulipalon.

6.3 Käsittely

Käsittely:

• Varmista, että kaikki mutterit, pultit ja ruuvit on kiristetty tiukkaan ja tuote on pidetty turvallisessa käyttökunnossa.
• Älä koskaan säilytä tuotetta polttoaineineen rakennuksissa, joissa mahdolliset polttoainehöyryt voivat päästä kosketukseen avotulen tai kipinöiden kanssa.
• Anna moottorin jäähtyä ennen kuin pysäköit tuotteen suljettuun tilaan.
• Tulipalovaaran vähentämiseksi moottori, pakoputki ja polttoainesäiliötä ympäröivä alue on puhdistettava ruohosta, lehdistä tai ulos purkautuneesta rasvasta (öljystä).
• Tarkasta ruohonkeräyslaite säännöllisesti kulumisen tai toimintakunnon heikentymisen osalta.
• Turvallisuussyistä kuluneet tai vioittuneet osat on vaihdettava.
• Jos polttoainesäiliö täytyy tyhjentää, se tulisi tapahtua ulkona.
• Älä anna polttomoottorin käydä suljetuissa tiloissa, joihin voi kertyä vaarallista hiilimonoksidia.
• Leikkaa ruohoa vain päivänvalossa tai hyvässä keinovalossa.
• Tuotteen käyttämistä märän ruohon leikkaamiseen on vältettävä, jos mahdollista.
• Tuotteen käyttäminen ukkosella on kielletty - salamaniskun vaara!
• Varmista, että olet aina tukevassa asennossa, kun olet rinteessä.
• Liikuta tuotettavain kävelynopeudella.
• Pyörillä varustetuille tuotteille pätee: Leikkaa ruohoa poikittain rinteeseen nähden, älä koskaan ylä- tai alamäkeen. Ole varovainen, kun muutat kulkusuuntaa rinteessä.
• Älä leikkaa ruohoa liian jyrkissä rinteissä ja jätekasojen, kuoppien tai penkereiden lähellä. Ole erityisen varovainen, kun käännät tuotteen tai vedät sitä itseesi pääin.

VAROITUS

Työskenneltäessä ja muutettaessa ajosuuntaa penkereissä ja rinteissä on noudatettava erityistä varovaisuutta:

– Varmista aina tukeva asento.
- Käytä liukumattomia, pitävällä pohjalla varustettuja jalkineita ja sopivia vaatteita.
– Leikkaa ruohoa aina poikittain rinteeseen nähden.
- Turvallisuussyistä tuotteella ei saa ajaa rinteissä, joiden kaltevuus on yli 15 astetta.
- Ole erityisen varovainen peruuttaessasi ja vetäessäsi tuotetta. Kompastumisvaara!

- Pysäytä terä, kun ruohonleikkuria on kallistettava, kun sitä kuljetetaan muun kuin nurmen päällä ja kun ruohonleikkuria liikutetaan edestakaisin leikattavalle pinnalle ja pois siitä.

! VARO

Ruohonleikkuria ei saa käyttää, ellei sen poistoaukkoon ole asennettu täydellistä ruohonkeräyslaitetta tai itsenäisesti sulkeutuvaa erottavaa suojalaitetta.

• Älä koskaan käytä ruohonleikkuria, jos sen suojalaitteet tai suojaritilät ovat vioittuneet tai kun siinä ei ole suojalaitteita, esim. estelevyä ja/tai ruohonkeräyslaitteita.
• Älä muuta moottorin säätöasetuksia äläkä käytä moot-toria ylikierroksilla.
• Vapauta moottorijarru ja kytke kaikki leikkuutyökalut ja käyttökoneistot pois ennen moottorin käynnistämistä.
• Käynnistä moottori varovasti valmistajan antamien ohjeiden mukaisesti. Varmista, että jalkasi ovat riittävän etäällä terästä.
• Kun moottori käynnistetään, ruohonleikkuria ei saa kallistaa, ellei ruohonleikkuria ole nostettava kyseisessä tilanteessa. Kallista sitä tässä tapauksessa vain sen verran kuin on välttämätöntä, ja nosta sitä vain siltä puolelta, jolla käyttäjä ei ole.
• Älä käynnistä moottoria, jos seisot poistokanavan edessä.
• Älä koskaan laita käsiäsi tai jalkojasi pyöriviin osiin tai niiden alle. Pysy aina kaukana poistoaukosta.
• Älä koskaan nosta tai kuljeta ruohonleikkuria moottorin ollessa käynnissä.
• Pysäytä moottori ja varmista, että kaikki liikkuvat osat ovat pysähtyneet ja että mahdollinen virta-avain on poistettu:
• Ennen kuin selvität juuttumiset tai poistat tukokset poistokanavasta.
• Ennen kuin tuote tarkastetaan, puhdistetaan tai sille tehdään muita töitä.
  – Kun on osuttu vieraaseen esineeseen. Tutki tuote vaurioiden varalta ja suorita tarvittavat korjaukset ennen kuin käynnistät tuotteen uudelleen ja alat työskennellä sillä. Jos tuote alkaa täristä epätavallisen voimakkaasti, on suoritettava huolellinen tarkastus.
  – Jos poistut tuotteen luota.
• Ennen tankkausta.
• Kun moottori sammuu, kaasuläppä on suljettava. Jos moottorissa on bensiinin sulkuventtiili, se on suljettava käytön jälkeen.
• Tuotteen käyttäminen liiallisella nopeudella voi lisätä onnettomuusvaaraa.
• Ole varovainen säätäessäsi tuotetta ja vältä sormien jäämistä liikkuvan terän ja kiinteiden laitteen osien väliin.
• Ole erityisen varovainen leikatessasi ruohoa pehmeällä tai pettävällä maalla, jätekasojen, kuoppien tai penkereiden lähellä.
• Vältä paikkoja, joissa pyörät menettävät pitonsa tai ruohon leikkaaminen ei ole turvallista.
• Kadun lähellä on huomioitava tieliikenne.

! VAARA

Kompastumisvaara!

Ole erityisen varovainen peruuttaessasi ja vetäessäsi tuotetta.

Varmista ennen peruutusta, ettei takanasi ole pieniä lapsia.

• Käyttäjän on oltava asianmukaisesti koulutettu koneen käyttöön, säätämiseen ja käsittelyyn (mukaan lukien tietämys kielletyistä toimenpiteistä).
• Tarkasta tuote säännöllisesti ja varmista aina ennen käyttöä, että kaikki käynnistyslukot ja painikkeet/kytkimet toimivat asianmukaisesti.
• Huomioi, että epäasianmukaisesti suoritettu huolto, yhteensopimattomien varaosien käyttö tai turvalaitteiden poistaminen tai muunteleminen voi johtaa tuotteen vahingoittumiseen ja tuotteen parissa työskentelevien henkilöiden vakaviin loukkaantumisiin.
• Huomioi, että tuotteen turvajärjestelmiä tai laitteita ei saa ohittaa tai ottaa pois käytöstä. Älä koskaan poista turvallisuuden kannalta tärkeitä osia.
• Huomioi, että käyttäjä ei saa muuttaa tai ohittaa moottorin kierrosluvun lukittuja asetuksia.
• Käytä vain valmistajan suosittelemia teriä ja lisävarusteita. Muiden käyttötyökalujen ja muiden lisävarusteiden käyttö voi altistaa käyttäjän loukkaantumisvaaraan.
• Pidä tuote aina hyvässä käyttökunnossa.
• Melu- ja tärinäkuormituksen vähentämiseksi on pidettävä riittäviä taukoja.

6.4 Jäännösvaarat ja suojatoimenpiteet

Ergonomian periaatteiden laiminlyönti

Henkilökohtaisen suojavarustuksen huolimaton käyttö

Henkilökohtaisen suojavarustuksen huolimaton käyttö tai sen jättäminen kokonaan pois voi johtaa vakaviin vammautumisiin.

- Käytä ohjeen mukaista suojavarustusta.

Harkittu toiminta, virheellinen toiminta

- Keskity työhön äläkä päästä tarkkaavaisuuttasi herpaantumaan.

Jäännösvaara

• Ei voida koskaan sulkea kokonaan pois

Melusta aiheutuva vaara

Kuulovammat

Pitkäkestoinen työskentely tuotteella ilman suojaimia voi johtaa kuulovammoihin.

- Käytä kuulosuojaimia.

Toiminta hätätapauksessa

Jos tapahtuu onnettomuus, aloita vaadittavat ensiaputoimenpiteet ja hälytä mahdollisimman nopeasti lääkäri pai-kalle.

Jäännösriskit

Tuote on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.
  • Vältä tuotteen tahatonta käyttöönottoa.
• Pidä kädet loitolla työalueelta, kun tuote on käytössä.
• Tuotteen tahaton käyttöönotto.
• Noudata käyttöohjeessa ilmoitettuja huolto- ja turvalli-suusohjeita.

VAROITUS

Pitkäkestoisissa töissä voi käyttäjän käsissä tärinästä johtuen ilmetä verenkiertohäiriöitä (valkosormisuus).

Valkosormisuus on verisuonisairaus, jossa sormissa ja varpaissa olevat pienet verisuonet supistuvat epätavallisen voimakkaasti. Kyseiset alueet eivät saa enää riittävästi verta ja ne ovat siksi hyvin vaaleita. Tärisevien tuotteiden toistuva käyttö voi henkilöillä, joiden verenkierto on heikentynyt (esim. tupakoitsijat, diabeetikot), laukaista hermovaurioita.

Jos havaitset epätavallisia muutoksia itsessäsi, lopeta työskentely heti ja ota yhteyttä lääkäriin.

7 Tekniset tiedot

Moottorin tyyppi 4-tahtimooottori / ilmajääh-dytteinen
Iskutilavuus 150 cm3
Työkierrosluku 2800 min	-1
Moottoriteho 2,6 kW/3,5 PS
Polttoaine Normaali/lyijytön bensiinienint. 10% bioetanolia
Säiliön tilavuus 0,8 l
Moottoriöljy SAE 10W-30/SAE10W-40
Säiliön tilavuus/öljy 0,4 l
Leikkauskorkeuden säätö 25–75 mm / 8-kertainen
Leikkuukorkeudet 25 (1) / 35 (2) / 45 (3) / 50(4) / 55 (5) / 65 (6) / 70 (7)75 (8) (+ / - 5) mm
Ruohonkeräyssäkin tilavuus	55 l
Leikkuuleveys	46 cm
CO2-päästö	1033 g/kWh
Paino (säiliö tyhjänä ja täydellisesti koottuna)	28,5 kg

Oikeus teknisiin muutoksiin pidätetään!

Melu ja tärinä

VAROITUS

Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, koneen lähellä olevien henkilöiden on käytettävä sopivia kuulosuojaimia.

Meluarvot

Äänenpainetaso L_pA	74,6 dB
Mittausepävarmuus K_pA	1,81 dB
Taattu äänitehotaso L_WA	96 dB
Mitattu äänitehotaso L_WA	94,6 dB
Mittausepävarmuus K_wA	1,81 dB

Noudata tarvittaessa lepoaikoja ja rajoita työn kesto mini- miin.

Tärinäarvot (käsivarren keinu)

Tärinä ahv	5,7 m/s2
Mittausepävarmuus Kh	2,3 m/s2

Rajoita melun ja tärinän muodostuminen minimiin!

• Käytä vain moitteettomassa kunnossa olevia tuotteita.
• Huolla ja puhdista tuote säännöllisesti.
• Mukauta työtapasi tuotteelle sopivaksi.
• Älä ylikuormita tuotetta.
  • Tarkastuta tuote tarvittaessa.
• Kytke tuote pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.

Näiden vaarojen vähentämiseksi ota huomioon seuraavat ohjeet:

• Kylmällä ilmalla pidä itsesi ja erityisesti kätesi lämpiminä.
• Pidä säännöllisesti taukoja ja liikuta tällöin käsiäsi vilkastuttaaksesi verenkiertoa.
• Jotta tuote tärisee mahdollisimman vähän, huolla se säännöllisesti ja varmista, että tuotteen osat on kiinnitetty hyvin.

8 Purkaminen pakkauksesta

VAROITUS

Tuote ja pakkausmateriaalit eivät ole lasten leikkikaluja!

Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

• Avaa pakkaus ja ota tuote varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvaurioita. Ilmoita mahdollisista vaurioista heti tuotteen toimittaneelle kuljetusyritykselle. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.

• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmistus-vuosi.

9 Asennus

VARO

Loukkaantumisvaara pyörivän terän vuoksi. Työskentele tuotteen parissa vain, kun se on sammutettu ja terä ei liiku!

HUOMIO

Varmista, että kaasuvaijeri ei puristu, kun asennat työntökaaria.

Aseta tuote tasaiselle, suoralle pinnalle.

Tarvittava työkalu:

• Ristipääruuvimeisseli*

* = eivät välttämättä sisälly toimitukseen!

9.1 Alemman työntökaaren (4) asennus (kuva 3)

1. Irrota komponentti ruuvista (4d), välikkeestä (4b) ja muovisesta tähtimutterista (4a).
2. Työnnä ohjain (4c) alemmassa työntökaressa (4) olevaan pulttiin.
3. Aseta alempi työntökaari (4) ohjaimiin (4c). Varmista, että alempi työntökaari (4) on pulteissa ja kiinnitysaukot ovat kohdakkain.
4. Laita ruuvi (4d) alemman työntökaaren (4) kiinnitysaukkojen läpi.
5. Sijoita välike (4b) kuhunkin ruuviin (4d) ja varmista muovisella tähtimutterilla (4a).

9.2 Ylemmän työntökaaren (1) asennus (kuva 4)

1. Kohdista ylempi työntökaari (1) alemman työntökaaren (4) vastaaviin kiinnityskohtiin.
2. Aseta aluslaatta (1d) pikakiinnitysvipuun (1c) ja laita ne ylemmän ja alemman työntökaaren (1/4) kiinnitysaukkojen läpi.
3. Sijoita aluslaatta (1e) kuhunkin pikakiinnitysvipuun (1c).
4. Varmista pikakiinnitysvipu (1c) muovisella tähtimutterilla (1f). Varmista tällöin, että kaasuvaijeri ja bowden-kaapeli, jotka kiinnitetään myöhemmin kaapelin kiinnittimellä (4e), eivät ole tiellä.

9.3 Sähkökäynnistinyksikön (3) asennus (kuvat 1, 5-9)

1. Paina moottorin jarruvivun (2) oikea puoli ulos ylemmässä työntökaressa (1) olevasta muovisesta kiinnityskohdasta.

2. Liikuta moottorin jarruvipua (2) eteenpäin irrottaaksesi sen muovisesta kiinnityskohdasta.

3. Aseta sähkökäynnistinyksikkö (3) ylempään työntökaareen (1).

4. Kiinnitä sähkökäynnistinyksikkö (3) ruuveilla (3b). Varmista tällöin, että kaasuvaijeri (2a) ja bowden-kaapeli (1b), jotka kiinnitetään myöhemmin kaapelin kiinnittimellä (4e), eivät ole tiellä.
5. Kiristä ruuvit (3b) ristipääruuvimeisselillä.
6. Vedä kaasuvaijeri (2a) sähkökäynnistinyksikön (3) läpi kuvassa 6 esitetyllä tavalla.
7. Aseta kaasuvaijeri (2a) moottorin jarruvipuun (2) ja paina moottorin jarruvipu (2) uudelleen ylemmässä työntökaressa (1) olevaan muoviseen kiinnityskoh-taan.
8. Kiinnitä kaasuvaijeri (2a) ja bowden-kaapeli (1b) mukana toimitetulla kaapelin kiinnittimellä (4e) alempaan työntökaareen (4).
9. Kiinnitä käynnistinnarun (17) kahva vaijerikoukkuihin (17a). Avaa tätä varten tarvittaessa siipimutteri (17b).

10 Ennen käyttöönottoa

HUOMIO

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

VAROITUS

Vaara terveydelle!

Polttoaine-/voiteluöljyhöyryjen ja pakokaasujen hengittäminen voi aiheuttaa vakavia terveyshaittoja, tajuttomuutta ja ääritapauksissa kuoleman.

• Älä hengitä polttoaine-/voiteluainehöyryjä ja pakokaasuja.
  – Käytä tuotetta vain ulkona.

HUOMIO

Tuotteen vahingoittuminen!

Jos tuotetta käytetään ilman moottori- ja vaihteistoöljyä tai liian vähäisellä määrällä sitä, seurauksena voi olla moottorivaurio.

- Täytä polttoainetta ja öljyä ennen käyttöönottoa. Tuote toimitetaan ilman moottori- ja vaihteistoöljyä.

HUOMIO

Ympäristövahingot!

Vuotanut öljy voi saastuttaa ympäristöä pysyvästi. Neste on erittäin myrkyllistä, ja se voi johtaa nopeasti vesistöjen saastumiseen.

– Täytä/tyhjennä öljyä vain tasaisella, päällystetyllä pinnalla.
– Käytä täyttöputkea tai suppiloa.
- Kerää valunut öljy sopivaan astiaan.
- Pyyhi roiskunut öljy heti huolellisesti pois ja hävitä rievut paikallisten määräysten mukaisesti.
– Hävitä öljy paikallisten määräysten mukaisesti.

HUOMIO

Vahingoittumisvaara!

Jos käytetään väärin varastoitua tai muuta kuin hyväksyttyä polttoainetta, kaasutin voi tukkeutua tai moottorin toiminta voi häiriintyä.

- Kaada tarpeeton polttoaine ilmatiiviiseen säiliöön ja säilytä sitä pimeässä, viileässä tilassa.

HUOMIO

Tämä tuote aiheuttaa väistämättä jonkinasteista melua. Ajoita melua tuottavat työt hyväksyttyihin ja määrättyihin ajankohtiin. Noudata tarvittaessa lepoaikoja ja rajoita työn kesto minimiin.

Käytä sopivia kuulosuojaimia oman ja lähistöllä olevien henkilöiden suojaamiseksi.

Aseta tuote tasaiselle, suoralle pinnalle.

Tarvittava työkalu:

• 1 litran mitta-astia (kestää öljyä/polttoainetta)*
• Suppilo*
  • Liina/pyyhe*

* = eivät välttämättä sisälly toimitukseen!

10.1 Moottoriöljyn täyttäminen (kuva 10)

HUOMIO

Tuote toimitetaan ilman moottoriöljyä. Täytä öljyä sen vuoksi ennen käyttöönottoa. Käytä moniasteöljyä (SAE 10W-30 tai SAE 10W-40).

Tarkasta öljyntaso säännöllisesti ennen jokaista käyttöön- ottoa. Liian alhainen öljyntaso vahingoittaa moottoria.

1. Kierrä öljynmittatikku (11) vastapäivään ulos.
2. Täytä säiliö moottoriöljyllä käyttäen suppiloa. Huomioi suurin täyttömäärä (katso Tekniset tiedot). Täytä öljyä varovasti täyttöputken alareunaan asti.
3. Pyyhi öljynmittatikku (11) puhtaalla, nukkaamattomalla liinalla.
4. Ohjaa öljynmittatikku (11) uudelleen sisään kiertämät- tä öljynmittatikkua (11) uudelleen kiinni.
5. Vedä öljynmittatikku (11) ulos ja lue öljyntaso tikun ollessa vaakasuorassa asennossa. Öljyntason täytyy olla öljynmittatikun (11) max- ja minmerkkien välissä.
6. Jos öljyn täyttötaso on liian alhainen, lisää suositeltu määrä öljyä (katso Tekniset tiedot).
7. Kierrä öljynmittatikku (11) sen jälkeen uudelleen kiinni.

10.2 Polttoaineen täyttäminen (kuva 11)

VAARA

Tulipalo- ja räjähdysvaara!

Polttoaine voi syttyä ja mahdollisesti räjähtää täytön aikana. Tämä johtaa vakaviin palovammoihin tai kuolemaan.

- Sammuta moottori ja anna sen jäähtyä.

• Pidä kuumuus, liekit ja kipinät loitolla.
  • Täytä polttoainetta vain ulkona.
• Käytä suojakäsineitä.
  • Vältä kosketusta ihon ja silmien kanssa.
• Käynnistä tuote vähintään 3 m etäisyydellä polttoaineen täyttöpaikasta.
• Huomioi vuodot. Jos polttoainetta vuotaa ulos, älä käynnistä moottoria.

HUOMIO

Tuote toimitetaan ilman polttoainetta. Polttoainetta on sen vuoksi ehdottomasti täytettävä ennen käyttöönottoa. Käytä tätä varten Super E10 -bensiiniä.

1. Puhdista täyttöalueen ympäristö. Polttoainesäiliöön (5) joutunut lika aiheuttaa toimintahäiriöitä.
2. Avaa säiliön korkki (5a) varovasti, jotta mahdollisesti muodostunut ylipaine pääsee purkautumaan.
3. Täytä polttoainesäiliö (5) polttoaineella käyttäen suppiloa. Huomioi suurin täyttömäärä (katso Tekniset tiedot). Täytä polttoainetta varovasti täyttöputken alareu- naan asti.
4. Sulje säiliön korkki (5a) uudelleen. Varmista, että säiliön korkki (5a) on suljettu tiiviisti.
5. Puhdista säiliön korkki (5a) ja sen ympäristö.

10.3 Akun lataustila (20) (kuvat 1, 2, 12)

Ruohonleikkurissa on sähkökäynnistin (3a). Käynnistysakkuna toimii litiumioniakku (20). Akun (20) ja latauslaitteen (21) käyttö on kuvattu mukana toimitetussa käyttöohjeessa.

1. Tarkasta lataustila painamalla lataustilan näytön (20b) painiketta akussa (20). Akun lataustilan näyttö (20b) osoittaa akun (20) lataustilan.
2. Akun (20) saa ladata vain mukana toimitetulla lataus- laitteella (21). Akku (20) ei lataudu ruohonleikkuria käytettäessä.

10.4 Leikkuukorkeuden säätö (kuva 13)

HUOMIO

Leikkuukorkeutta saa säätää vain moottorin ollessa sammutettuna ja sytytystulppapistok- keen ollessa irrotettuna.

• Jos ruoho on tiheää ja korkeaa, aseta korkein leikkuutaso ja leikkaa hitaammin. Kauden ensimmäiseen leikkuuseen olisi valittava korkea leikkuukorkeus. Säädä leikkuukorkeus siten, että tuote ei kuormitu liikaa.
• Valitse leikkuukorkeus tosiasiallisen ruohon pituuden mukaan.
• Suorita useita leikkauksia leikaten ruohoa kerrallaan enintään 4 cm.
  • Oikea leikkuukorkeus
• Koristenurmikko noin 30–45 mm
  – Käyttönurmikko noin 40–65 mm.

Leikkuukorkeutta säädetään leikkuukorkeuden säätövivulla (14). Leikkuukorkeus voidaan säätää eri asetuksiin.

1. Vedä leikkuukorkeuden säätövipua (14) ulospäin.
2. Siirrä leikkuukorkeuden säätövipu (14) haluttua leikkuukorkeutta vastaavaan asentoon.
3. Vapauta leikkuukorkeuden säätövipu (14) uudelleen. Vipu lukittuu haluttuun asentoon.

10.5 Akun (20) asettaminen paikalleen / poistaminen (kuva 14)

1. Akku (20) voidaan irrottaa tuotteesta painamalla akussa (20) olevaa akun irrotuspainiketta (20a) ja vetämälä akku (20) ulos.
2. Akku (20) voidaan asettaa sisään työntämällä akku (20) ohjainkiskoa pitkin sähkökäynnistinyksikköön (3). Se lukittuu kuuluvasti.

10.6 Terän pysäytyslaite (kuvat 1, 21)

Terän pysäytyslaite on tarkastettava aina ennen käyttöön- ottoa. Käynnistä moottori kohdassa 11.4 kuvatulla tavalla.

1. Vapauta moottorin jarruvipu (2). Moottori sammuu ja terää (18) jarrutetaan.
2. Terän (18) on pysähdyttävä 7 sekunnin kuluessa.

11 Käyttö

Ruohonleikkuri toimii tehokkaalla, ilmajäähdytteisellä 4-tahtimoottorilla.

Tuote voidaan käynnistää sähkökäynnistinyksikön avulla tai ilman sitä, ja tuotteessa on 7-portainen leikkuukorkeuden säätö, ruohonkeräyskori ja kokoon taitettava työntökaari.

Käyttöosien toiminta selitetään seuraavissa kuvauksissa.

Tarkastukset ennen käyttöä

• Tarkasta moottori joka puolelta öljy- tai polttoainevuotojen varalta.
  • Tarkasta moottoriöljyn määrä.
• Tarkasta polttoaineen määrä – polttoainesäiliön on ol-tava vähintään puolillaan.
  • Tarkasta ilmansuodattimen kunto.
  • Tarkasta polttoainejohtojen kunto.
• Varmista, että sytytystulppapistoke on kiinnitetty sytytystulppaan.
  • Huomioi vaurioista kertovat merkit.
• Tarkasta, että kaikki suojukset on asetettu paikoilleen ja että kaikki ruuvit, mutterit ja tapit on kiristetty.

11.1 Ruohon leikkaaminen ruohonkeräyssäkin kanssa

HUOMIO

Älä käytä tuotetta, jos ruohonkeräyssäkkiä tai silppuri-varustusta ei ole asetettu kunnolla paikalleen.

HUOMIO

Irrota tai kiinnitä ruohonkeräyssäkki vain, kun moottori on sammutettu ja terä on pysähtyneenä.

11.1.1 Ruohonkeräyssäkin (16) asettaminen (kuva 15)

1. Nosta takapoistoluukkua (15).

2. Tartu ruohonkeräyssäkkiin (16) kahvasta.

3. Ripusta ruohonkeräyssäkki (16) sitä varten tuotteen takaosassa olevaan ruohonkeräyssäkin ripustimeen.
4. Laske takapoistoluukku (15) alas, se pitää ruohonkeräyssäkin (16) paikallaan.

11.1.2 Ruohonkeräyssäkin (16) tyhjentäminen (kuvat 1, 15)

! VAROITUS

Ennen kuin irrotat ruohonkeräyssäkin, sammuta moottori ja odota, että terä on pysähtynyt.

HUOMIO

Loukkaantumisvaara!

Poista ruohonkeräyssäkki vain, kun moottori on sammutettu ja terä on pysähtyneenä. Kun ruohoa leikattaessa nurmikolle alkaa jäädä ruoho-jäämiä, ruohonkeräyssäkki on tyhjennettävä.

1. Kun haluat poistaa ruohonkeräyssäkin (16), nosta takapoistoluukkua (15).
2. Ota ruohonkeräyssäkki (16) pois pitäen kiinni kahvasta. Turvallisuusmääräysten edellyttämällä tavalla poisto-luukku (15) menee kiinni, kun ruohonkeräyssäkki (16) irrotetaan, jolloin takana oleva poistoaukko suljetaan.

Jos nurmikolle jää ruohojäämiä, on ruohonleikkuria peruutettava noin 1 m moottorin käynnistämisen helpottamiseksi.

HUOMIO

Ruohonleikkurin kotelossa olevia leikkuujätteitä ei saa poistaa kädellä tai jalalla, vaan sopivalla apuvälineellä, esim. harjalla tai käsiharjalla.

Materiaalin hyvän keräämisen varmistamiseksi ruohonkeräyssäkki (16) ja erityisesti ilmansuodatin (6a) on puhdistettava käytön jälkeen.

11.2 Ruohon leikkaaminen silppurivarustuksen kanssa

Leikattava tuote pilkotaan suljetussa leikkurikotelossa ja levitetään ruohoa leikattaessa takaisin maahan. Ruohojätteen talteenotto ja hävitys jäävät pois. Hienoksi silputtu ruohojäte putoaa nurmelle luonnolliseksi lannoitteeksi kostuttaen nurmea ja tarjoten sille tarvittavaa ravinnetta.

HUOMIO

Silppuaminen on mahdollista vain suhteellisen lyhytkestoisessa ruohon leikkaamisessa.

11.2.1 Silppurivarustuksen (15a) asettaminen (kuva 16)

1. Nosta takapoistoluukkua (15).
2. Ota ruohonkeräyssäkki (16) (jos asetettu) pois pitäen kiinni kahvasta.
3. Nosta poistoluukkua (15) ja laita silppurivarustus (15a) sisään.
4. Aseta leikkuukorkeus (katso 10.4).

Ohjeita ruohon leikkaamiseen silppurin kanssa: • Leikkaa ruohoa 2 cm, kun nurmen korkeus on 4–6 cm.

11.3 Ruohon leikkaaminen sivupoiston kanssa

Sivupoistoa (12a) käyttäen voidaan käsitellä myös korkeaa ja villiä ruohikkoa, jota niitetään vain harvoin.

11.3.1 Sivupoiston (12a) asettaminen (kuva 17)

1. Poista ensin ruohonkeräyssäkki (16) ja aseta silppuri-varustus (15a) paikalleen (katso 11.2).
2. Käytä sivupoistoluukun (12) lukitusta, käännä ylös ja pidä paikallaan.
3. Aseta sivupoisto (12a) paikalleen.
4. Sulje sivupoistoluukku (12) hitaasti. Sivupoistoluukku (12) varmistaa sivupoiston (12a) putoamista vastaan.

11.3.2 Sivupoiston (12a) poistaminen (kuva 17)

1. Käytä sivupoistoluukun (12) lukitusta, käännä ylös ja pidä paikallaan.
2. Poista sivupoisto (12a) ja sulje sivupoistoluukku (12).

11.4 Moottorin käynnistäminen

HUOMAUTUS

Terä pyörii, kun moottori käynnistetään.

Älä käynnistä tuotetta, jos poistokanavaa ei ole peitetty jollain seuraavista osista:

• Ruohonkeräyssäkki
• Silppurivarustus

11.4.1 Moottorin käynnistäminen sähkökäynnistimellä (kuvat 1, 2, 18)

1. Tarkasta akun (20) lataustila (katso 10.3) ja lataa se tarvittaessa.
2. Tarkasta bensiinin ja moottoriöljyn määrä aina ennen käynnistystä (katso kappaleet 10.1 ja 10.2). Varmista, että sytytystulppapistoke (9) on liitetty sytytystulppaan (9a).
3. Siirrä ladattu akku (20) ohjainkiskoa pitkin tuottee-seen. Akku (20) lukittuu paikalleen kuuluvasti.
4. Seiso ruohonleikkurin takana.
5. Paina moottorin jarruvipu (2) ohjaimeen ja pidä se pai- nettuna.
6. Paina sähkökäynnistintä (3a) sähkökäynnistinyksikössä (3) ja pidä se painettuna.
7. Moottori käynnistyy.
8. Kun tuote on käynnistynyt, voidaan sähkökäynnistin (3a) vapauttaa uudelleen.

11.4.2 Moottorin käynnistäminen ilman sähkökäynnistintä (kuvat 1, 19)

1. Tarkasta bensiinin ja moottoriöljyn määrä aina ennen käynnistystä (katso kappaleet 10.1 ja 10.2). Varmista, että sytytystulppapistoke (9) on liitetty sytytystulppaan (9a).

2. Seiso ruohonleikkurin takana. Yhdellä kädellä moottorin jarruvipu (2) painetaan ohjaimeen, toisen käden on oltava käynnistinnarulla (17).

3. Käynnistä moottori käynnistysvaijerilla (17). Vedä kah- vaa ulos noin 10-15 cm (kunnes tunnet vastuksen). Nykäise sitten voimakkaasti. Jos moottori ei käynnis- tynyt, vedä käynnistysvaijeria (17) uudelleen.

4. Moottorin päällä olevan suojapinnoitteen vuoksi voi muodostua hieman savua, kun tuotetta käytetään ensimmäisen kerran. Se on normaalia.

HUOMIO

• Älä päästä käynnistysvaijeria paiskautumaan takaisin. Se voi johtaa vahinkoihin.
• Kylmällä säällä käynnistystä on ehkä yritettävä usei-ta kertoja.

11.5 Kytke moottori pois päältä

! VAROITUS

Loukkaantumisvaara!

Moottorin sammuttamisen jälkeen terä pyörii vielä muutaman sekunnin ajan. Jos kosketat pyöriviä osia, seu- rauksena voi olla viiltovammoja.

– Odota, kunnes terä pysähtyy.
– Älä jarruta terää kädellä.
- Käytä suojakäsineitä.
- Vedä sytytystulpan hattu irti sytytystulpasta välttääksesi moottorin tahattoman käynnistymisen, kun tuote on sammutettu tai pysäköity.
– Pidä terä loitolla jaloistasi.

1. Moottorin sammuttamiseksi ajokoneiston kaari (1a) on vapautettava ensin ja moottorin jarruvipu (2) sen jälkeen. Odota, kunnes terä (18) pysähtyy.
2. Ota akku (20) pois (katso kappale 10.5).

11.6 Ajokäyttö (kuva 1)

Ruohonleikkurissa on vetävät takarenkaat.

11.6.1 Ajokoneiston kytkeminen päälle

1. Käynnistä ruohonleikkuri (katso 11.4).
2. Vedä ajokoneiston kaarta (1a) ohjainta kohti ja pidä tässä asennossa.
3. Ajokoneisto kytkeytyy päälle (käyttöpyörä (13) liikkuu) ja ruohonleikkuri alkaa liikkua eteenpäin.

HUOMIO

Vältä tuotteen vahingoittumista! Vältä tuotteen vahingoittumista! Siirrä ajokäytön kaari aina vasteeseen saakka, jotta vaihteiston vahingoittuminen vältetään.

11.6.2 Ajokoneiston (1a) kytkeminen pois päältä

1. Vapauta ajokoneiston kaari (1a). Ajokoneisto (1a) kyt-ketään pois päältä ja ruohonleikkuri pysähtyy.
2. Moottori käy edelleen.

12 Työohjeita

- Leikkaa vain terävillä, moitteettomassa kunnossa olevilla terillä, jotta ruohonlehdet eivät vahingoitu eikä ruoho kellastu.

• Jotta leikkausjälki on mahdollisimman siisti, ohjaa ruohonleikkuria mahdollisimman suoria reittejä. Tällöin reittien tulee limittyä aina muutaman senttimetrin verran, jotta nurmikkoon ei jää viivoja.
• Pidä ruohonleikkurin kotelon alapuoli puhtaana ja poista ruohonjätteet. Kertymät vaikeuttavat käynnistämistä, heikentävät leikkauslaatua ja haittaavat ruohon poistoa.
• Rinteissä reitin on oltava poikittain rinteeseen nähden. Ruohonleikkurin alas luisuminen voidaan estää vino-asennolla ylöspäin.

VAROITUS

Ulkopuoliset henkilöt on pidettävä loitolla.

12.1 Ruohon leikkaamisen jälkeen

• Anna moottorin aina jäähtyä ennen kuin pysäköit ruohonleikkurin suljettuun tilaan. Poista ruoho, lehdet, rasva ja öljy ennen varastointia. Älä säilytä muita esineitä ruohonleikkurin päällä.
• Tarkasta kaikki ruuvit ja mutterit ennen seuraavaa käyttökertaa. Kiristä löystyneet ruuvit.
• Tyhjennä ruohonkeräyssäkki ennen seuraavaa käyttökertaa.
  • Huomioi myös luku "Varastointi".

13 Puhdistus ja huolto

VAROITUS

Teetä ammattikorjaamossa sellaiset kunnos-sapitotyöt ja huoltotyöt, joita ei ole kuvattu tässä käyttöohjeessa. Käytä vain alkuperäisiä varaosia.

VAROITUS

Epäasianmukaisesti tehdyistä huolto- tai puhdistustöistä voi seurata vammoja!

VAROITUS

Tuote voi käynnistyä odottamattomasti puhdistus-, korjaus- ja huoltotöiden aikana, mikä voi johtaa vammautumiseen ja palovammoihin.

• Kytke tuote pois päältä.
• Vedä sytytystulpan hattu irti sytytystulpasta.
• Poista akku.
• Anna tuotteen jäähtyä.

VAROITUS

Suorita silmämääräinen tarkastus ja toiminnan tarkastus / huolto säännöllisesti/päivittäin ja ennen käyttöönottoa, jotta varmistetaan, että tuote on hyvässä käyttökunnossa.

• Epäasianmukaisesti suoritettu huolto, yhteensopimattomien varaosien käyttö tai turvalaitteiden pois-taminen tai muunteleminen voi johtaa vakaviin aineellisiin- tai henkilövahinkoihin.
• Jos käyttäjä ei voi itse suorittaa näitä töitä, hänen on käännyttävä ammattitaitoisen huoltoliikkeen puoleen.

13.1 Puhdistus

13.1.1 Ruohonleikkurin puhdistus (kuva 1)

• Puhdistaminen puutarhaletkulla on suositeltavaa vain alhaisella paineella. Painepesuri ei sovellu tämän tuotteen puhdistamiseen.
• Irrota ruohonkeräyssäkki ja harjaa se käsiharjalla. Voit poistaa karkean lian ruohonleikkurin kotelosta harjalla.
• Jos likaa on paljon, voit pyyhkiä tuotteen kosteilla pyyhkeillä.

HUOMIO

Tyhjennä polttoainesäiliö polttoaineen imupumpulla (ei sisälly toimitukseen) ennen ruohonleikkurin kallistamista.

Ruohonleikkuria ei saa kallistaa yli 90 astetta.

1. Kallista ruohonleikkuria mieluiten taaksepäin. Varmista ehdottomasti, että sytytystulppa (9a) osoittaa tällöin ylöspäin. Jos sytytystulppa (9a) osoittaa alaspäin, öljyä voi vuotaa ulos ja aiheuttaa suurta vahinkoa mootorille ja kaasuttimelle.
2. Tuotetta voidaan vaihtoehtoisesti kallistaa sivulle, mutta tällöin on varmistettava, että ilmansuodattimen suojus (6) on ylemmällä puolella.
3. Puhdista ruohonleikkurin alapuoli lastalla ja käsiharjal- la. Lasta auttaa poistamaan karkeat ja suuremmat kasvijäänteet terän (18) alueelta. Alustan puhdistami- nen on helpompaa ja se voidaan tehdä perusteelli- semmin heti käytön jälkeen. Silloin lika ja kasvijäänteet ovat vielä tuoreita ja irtoavat helpommin.
4. Tarvittaessa ja jos likaa on vaikea poistaa, voit käyttää myös erityistä puhdistusainetta. Voimakkaita puhdistusaineita, kuten kylmäpuhdistusainetta tai pesubensiiniä ei saa käyttää.
5. Tarkasta, onko ruohon poistossa ruohojäänteitä ja poista ne tarvittaessa.

13.1.2 Puhdista ruohonleikkuri vesiliitännän (7) kautta (kuvat 1, 20)

HUOMAUTUS

Laita sytytystulppapistoke uudelleen oikein sytytystulpan päälle.

1. Ota silppurivarustus (15a) tai ruohonkeräyssäkki (16) pois.

2. Liitä puutarhaletku puhdistusta varten vesiliitäntään (7) asennetun pistoliittimen avulla.

3. Käännä vesihana päälle ja käynnistä ruohonleikkuri (katso 11.4).

4. Pyörivä terä (18) pyörittää vettä.
5. Muutaman minuutin kuluttua kaikki ruohonleikkuriin takertuneet lika- ja ruohojäänteet ovat irronneet.
6. Anna ruohonleikkurin käydä sen jälkeen vielä jonkin aikaa ilman vettä, jotta terän (18) pyörinnästä aiheutuva ilmavirtaus poistaa suurimman osan kosteudesta.

13.1.3 Kiilahihnan (18d) puhdistus (kuva 21)

1. Kallista ruohonleikkuria taaksepäin.
2. Puhdista kiilahihna (a8d) jokaisen käyttökerran jälkeen käsiharjalla tai paineilmalla.

13.2 Huolto

• Säännöllinen ja huolellinen kunnossapito on tarpeen tuotteen turvallisuuden ja suorituskyvyn ylläpitämiseksi.
• Varmista, että kaikki mutterit, pultit ja ruuvit on kiristetty tiukkaan ja tuote on turvallisessa käyttökunnossa.
• Tarkasta ruohonkeräyssäkki säännöllisesti kulumisen tai toimintakunnon heikentymisen osalta.
• Turvallisuussyistä kuluneet tai vioittuneet osat on vaihdettava.
• Tarkasta, että etu- ja takapyörät on kiinnitetty hyvin.
• Jotta pyörät liikkuvat kevyesti, suosittelemme, että pyörän akselit ja pyörän navat puhdistetaan vähintään kerran sesongin aikana.
• Työt, joita ei ole kuvattu tässä käyttöohjeessa, on tee-tettävä valtuutetussa ammattikorjaamossa.
• Aseta tuote tasaiselle, suoralle pinnalle.

Tarvittava työkalu:

• Asennusavain*
• Polttoaineen imupumppu*
  • Liina/pyyhe*
• Kiintoavain / hylsyavain, koko 17 mm*
• Kiintoavain / hylsyavain, koko 10 mm*
• Öljypumppu*
• Matala öljynkeräysastia (öljynvaihtoa varten)*
• Keräysastia*
  • Kupariharja*

* = eivät välttämättä sisälly toimitukseen!

13.2.1 Terän (18) vaihto (kuvat 1, 22)

! VAROITUS

Jos työskennellään vioittuneella terällä, on olemassa loukkaantumisvaara.

• Käytä suojakäsineitä!
• Turvallisuussyistä terän teroittamisen, tasapainottamisen ja asentamisen saa teettää vain valtuutetussa ammattikorjaamossa. Optimaalisen työtuloksen saavuttamiseksi suosittelemme tarkastuttamaan terän kerran vuodessa.

• Terän vaihtamiseen saa käyttää vain alkuperäisiä varaosia.

• Tyhjennä polttoainesäiliö (5) polttoaineen imupumpul- la ennen terän irrottamista. Älä koskaan kallista ruo- honleikkuria sivulle tai eteen, kun polttoaine- tai öljy- säiliö on täynnä! Se vahingoittaa moottoria ja johtaa takuun raukeami- seen.

• Pidä terää (18) paikallaan kädellä.

• Kierrä terän ruuvia (18a) kiintoavaimella (koko 17) vastapäivään pois moottorin karasta (19c). Poista aluslaatta (18b).

• Asenna terä (18) uudelleen käänetyssä järjestykses- sä. Kiinnitä terän ruuvi (18a) asianmukaisesti. Varmista, että terä (18) on oikeassa asennossa ja kohdakkain moottorin karaa (18c) vasten.

• Terän ruuvin (18a) kiristysmomentti on 45 Nm. Vaihda terän ruuvi (18a) samalla, kun vaihdat terän (18).

13.2.1.1 Vioittunut terä (18)

Jos terä (18) osuu esteeseen, moottori on heti sammutettava ja sytytystulppapistoke (9) vedettävä irti.

• Tarkasta terä (18) vaurioiden varalta.
• Vioittunut tai taipunut terä (18) on vaihdettava.
- Älä koskaan yritä taittaa taipunutta terää (18) uudelleen suoraksi.
- Älä koskaan työskentele taipuneella tai erittäin kuluneella terällä (18). Se aiheuttaa tärinää ja voi aiheuttaa muita vaurioita ruohonleikkuriin.

13.2.2 Öljyntason tarkastus (kuva 10)

! VAROITUS

Vaara terveydelle!

Polttoaine-/voiteluöljyhöyryjen ja pakokaasujen hengittäminen voi aiheuttaa vakavia terveyshaittoja, tajuttomuutta ja ääritapauksissa kuoleman.

• Älä hengitä polttoaine-/voiteluainehöyryjä ja pakokaasuja.
• Käytä tuotetta vain ulkona.

HUOMIO

Tuotteen vahingoittuminen!

Jos tuotetta käytetään ilman moottori- ja vaihteistoöljyä tai liian vähäisellä määrällä sitä, seurauksena voi olla moottorivaurio.

• Täytä polttoainetta ja öljyä ennen käyttöönottoa.
  Tuote toimitetaan ilman moottori- ja vaihteistoöljyä.

- Käytä vain SAE 10W-30- tai SAE 10W-40 -moottoriöljyä.

HUOMIO

Ympäristövahingot!

Vuotanut öljy voi saastuttaa ympäristöä pysyvästi. Neste on erittäin myrkyllistä, ja se voi johtaa nopeasti vesistöjen saastumiseen.

– Täytä/tyhjennä öljyä vain tasaisella, päällystetyllä pinnalla.
- Käytä täyttöputkea tai suppiloa.
- Kerää valunut öljy sopivaan astiaan.
- Pyyhi roiskunut öljy heti huolellisesti pois ja hävitä rievut paikallisten määräysten mukaisesti.
– Hävitä öljy paikallisten määräysten mukaisesti.

1. Kierrä öljynmittatikku (11) vastapäivään ulos ja pyyhi se puhtaalla, nukkaamattomalla liinalla.
2. Ohjaa öljynmittatikku (11) uudelleen sisään ja tarkasta öljyn täyttötaso kiertämättä öljynmittatikkua (11) uudelleen kiinni.
3. Vedä öljynmittatikku (11) ulos ja lue öljyntaso. Öljyntason täytyy olla öljynmittatikun (11) max- ja min- merkkien välissä.
4. Kierrä öljynmittatikku (11) sen jälkeen uudelleen kiinni.

13.2.3 Öljynvaihto (kuva 10)

Moottoriöljy on vaihdettava kerran vuodessa ennen sesongin alkua. Moottorin on öljyä vaihdettaessa oltava käyttölämpötilassa ja sammutettuna.

Käytä vain moottoriöljyä (SAE 10W-30/SAE 10W-40).

1. Kierrä öljynmittatikku (11) vastapäivään ulos.
2. Ime moottoriöljy öljypumpun (ja letkun) avulla täyttö-putken kautta.
3. Täytä tuoretta moottoriöljyä ja tarkista öljyntaso (katso 10.1).

13.2.4 Polttoaineen poistaminen polttoaineen imupumpulla (kuva 23)

1. Aseta keräysastia polttoaineen imupumpun letkun alle.
2. Kierrä säiliön korkki (5a) auki ja poista se.
3. Työnnä polttoaineen imupumpun letku polttoainesäiliöön (5) ja poista polttoaine kokonaan polttoaineen imupumpun avulla.
4. Kierrä säiliön korkki (5a) uudelleen tiukasti kiinni.
5. Jotta on varmaa, ettei polttoainetta jää kaasuttimeen, täytyy jäljellä oleva polttoaine valuttaa ulos kaasutti-mesta. Aseta keräysastia kaasuttimen alle ja avaa kaasuttimen ruuvi (19) koon 10 kiintoavaimella.

13.2.5 Ilmansuodattimen (6a) huolto (kuva 24)

! VAARA

Tulipalo- ja räjähdysvaara!

Polttoaine voi syttyä ja mahdollisesti räjähtää, jos puhdistus tehdään väärin. Tämä johtaa vakaviin palovam-moihin tai kuolemaan.

– Puhdista ilmansuodatin vain koputtelemalla.

- Älä koskaan puhdista ilmansuodatinta bensiinillä tai palavilla liuottimilla.

HUOMIO

Vahingoittumisvaara!

Moottorin käyttö ilman suodatinelementtiä tai viallisen suodatinelementin voi aiheuttaa moottorivaurioita.

– Älä koskaan anna moottorin käydä ilman suodatinelementtiä tai viallisen suodatinelementin kanssa. Silloin moottoriin pääsee likaa, mistä voi seurata erittäin vakavia moottorivaurioita.

Likainen ilmansuodatin (6a) alentaa moottoritehoa, koska kaasuttimeen syötetään liian vähän ilmaa. Säännöllinen tarkastus on sen vuoksi välttämätöntä.

Ilmansuodatin (6a) on tarkastettava 25 käyttötunnin välein ja se on tarvittaessa puhdistettava. Jos ilma on hyvin pölyistä, ilmansuodatin (6a) on tarkastettava useammin.

1. Avaa kiinnitin ja käännä ilmansuodattimen kansi (6) auki.
2. Poista ilmansuodatin (6a).
3. Puhdista ilmansuodatin (6a) vain koputtelemalla.
4. Vaihda viallinen ilmansuodatin (6a) uuteen.
5. Aseta ilmansuodatin (6a) sisään ja sulje ilmansuodat- timen kansi (6). Varmista, että kiinnitin lukittuu.

13.2.6 Sytytystulpan (9a) huolto (kuvat 25, 26)

Tarkasta sytytystulpan (9a) likaisuus ensimmäisen kerran 10 käyttötunnin jälkeen ja puhdista se tarvittaessa kuparilankaharjalla. Huolla sytytystulppa (9a) sen jälkeen 50 käyttötunnin välein.

1. Irrota sytytystulppapistoke (9) kiertävällä liikkeellä.
2. Poista sytytystulppa (9a) asennusavaimella.
3. Käytä rakomittaa ja aseta etäisyydeksi 0,75 mm (0,030"). Aseta sytytystulppa (9a) uudelleen paikalleen ja varmista, ettei sitä kiristetä liian tiukalle.

14 Varastointi ja kuljetus

! VAROITUS

Loukkaantumisvaara ja palovammojen vaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

• Sammuta moottori aina ennen puhdistus- ja huolto-töiden suorittamista.
  – Anna moottorin jäähtyä.
  – Vedä sytytystulppapistoke irti sytytystulpasta.

• Poista akku.

• Tyhjennä tuote täydellisesti.

• Puhdista ja tarkista tuote vaurioiden varalta.

14.1 Varastointi

HUOMIO

Puhdista ja huolla tuote ennen varastointia.

HUOMIO

Älä varastoi tuotetta täysinäisen ruohonkeräyssäkin kanssa. Ruoho alkaa käydä lämmetessään kuumalla säällä. Tulipalon vaara!

Varastoi tuotetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa.

Optimaalinen varastointilämpötila on 5–30°C.

Säilytä tuotetta alkuperäisessä pakkauksessaan.

Peitä tuote suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje tuotteen läheisyydessä.

• Älä koskaan säilytä tuotetta polttoaineella täytetyn polttoainesäiliön kanssa rakennuksissa, joissa mahdolliset polttoainehöyryt voivat päästä kosketukseen avotulen tai kipinöiden kanssa.
• Anna moottorin jäähtyä ennen kuin pysäköit tuotteen suljettuun tilaan.
• Jos polttoainesäiliötä varastoidaan pidempään, tyhjennä se polttoaineen imupumpulla (ei sisälly toimitukseen).
• Tulipalovaaran vähentämiseksi moottori, pakoputki ja polttoainesäiliötä ympäröivä alue on puhdistettava ruohosta, lehdistä tai ulos purkautuneesta rasvasta (öljystä).

14.1.1 Valmistelutoimet ruohonleikkurin varastointia varten (kuva 1)

VAROITUS

Älä tyhjennä polttoainetta suljetuissa tiloissa, tulen lähellä tai tupakoitaessa. Kaasuhöyryt voivat aiheuttaa räjähdyksiä tai tulipalon.

1. Tyhjennä polttoainesäiliö (5) (katso 13.2.4).
2. Suorita öljynvaihto (katso 13.2.3).
3. Vedä sytytystulpan hattu (9) irti sytytystulpasta (9a). Poista sytytystulppa (9a) asennusavaimella (katso 13.2.6).
4. Täytä öljykannulla noin 0,2 l öljyä sylinteriin.
5. Vedä käynnistysvaijeria (17) hitaasti, jotta öljy suojaa sylinteriä sisältä.
6. Kierrä sytytystulppa (9a) takaisin paikalleen.
7. Puhdista sylinterin ja kotelon jäähdytyslaipat (katso 13.1.1).
8. Puhdista koko tuote maalipinnan suojaamiseksi.
9. Säilytä tuotetta hyvin tuuletetussa paikassa.

14.1.2 Akku (20) ja latauslaite (21)

Huomioi turvallisuusohjeet ja lataamista ja oikeanlaista käyttöä koskevat ohjeet, jotka ovat 20V IXES -sarjan akun (20) ja latauslaitteen (21) käyttöohjeessa. Yksityiskohtainen kuvaus lataamisesta ja muut tiedot ovat tässä erillisessä käyttöohjeessa.

14.1.3 Ylemmän työntökaaren (1) kokoon taittaminen (kuva 1)

VAROITUS

Puristumisvaara!

Pitele ylempää työntökaarta kädellä aina sen korkeimmasta kohdasta.

- Älä koskaan laita sormiasi ylemmän ja alemman työntökaaren väliin.

Ylempi työntökaari (1) voidaan taittaa kokoon tilan säästä- miseksi varastoinnin aikana.

1. Ota ruohonkeräyssäkki (16) pois.
2. Irrota käynnistinnaru (17) koukusta (17a).
3. Avaa pikakiinnitysvipu (1c) alemmassa työntökaressa (4).
4. Käännä pikakiinnitysvipu (1c) poikittain työntökaareen nähden. Tätä varten pikakiinnitysvipu (1c) on vedettävä hieman erilleen alemmasta työntökaaresta (4).
5. Taita ylempi työntökaari (4) alas. Johdot eivät saa jää-dä puristuksiin.

15 Korjaus ja varaosien tilaus

Korjaamisen tai huollon jälkeen on varmistettava, että kaikki turvatekniset osat on asetettu paikoilleen ja ne ovat moitteettomassa kunnossa. Säilytä loukkaantumisvaaraa aiheuttavia osia poissa muiden henkilöiden ja lasten ulottuvilta.

HUOMIO

Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.

Teetä työt asiakaspalvelussa tai valtuutetulla ammatti- laisella. Sama koskee myös lisävarusteita.

Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi.

Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

15.1 Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

• Mallinimike
• Tuotenumero
  • Tyyppikilven tiedot

Varaosat / lisätarvikkeet

Terän tiedot:
Valmistaja: DJ = CHONGQING DA-JIANG POWER EQUIP-MENT CO.,LTD., Kiina
Terän koodi: 602081
Terä - tuotenumero:	7911200626
Terän ruuvi – tuotenro:	591124001
Ilmansuodatin – tuotenro:	5911246022
Moottoriöljy - tuotenumero:	7850000025

15.2 Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Sytytystulppa, ilmansuodatin, terä, kiilahihna

* = ei sisälly toimitukseen!

16 Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kier-rättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden hävittämistä koskevat ohjeet

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädelään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella ta-valla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Ylivivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.
• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

– Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.
- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

Litiumioniparistoja koskevia ohjeita

Irrota paristot ennen laitteen hävittämistä!

• Älä laita paristoja sekajätteen joukkoon, äläkä viskaa niitä tuleen (räjähdysvaara) tai veteen. Vioittuneet paristot voivat vahingoittaa ympäristöä ja terveyttäsi, jos niistä purkautuu ulos myrkyllisiä höyryjä tai nesteitä.
• Vialliset tai käytetyt paristot on toimitettava kierrätykseen direktiivin (EU) 2023/1542 mukaisesti.
• Toimita paristo ja latauslaite lajitteluasemaan. Käytetyt muovi- ja metalliosat voidaan lajitella ja ohjata kierrätykseen.
• Hävitä paristot siten, että niiden jännite on purkautunut. Suosittelemme peittämään navat teipillä oikosululta suojaamiseksi. Älä avaa paristoa.
• Hävitä paristot paikallisten määräysten mukaisesti. Toimita paristot käytettyjen paristojen keräyspistee-seen, mistä ne ohjataan ympäristönsuojelumääräysten mukaiseen kierrätykseen. Kysy neuvoa paikallisesta jätehuoltoyrityksestä.

Käyttöikänsä päähän tulleen laitteen hävittämismahdollisuuksista saat tietoa kuntasi hallintovirastosta.

Polttoaineet ja öljyt

• Polttoainesäiliö ja moottoriöljysäiliö on tyhjennettävä ennen tuotteen hävittämistä!
• Polttoaine ja moottoriöljy eivät kuulu sekajätteisiin tai viemäriin, vaan ne on hävitettävä lajiteltuina!
• Tyhjät öljy- ja polttoainesäiliöt on hävitettävä ympäristömääräysten mukaisesti.

17 Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Tuotteen epätasainen käynti, voi-makas tärinä.	Ruuvit löystyneet. Tarkasta ruuvit.
	Terän kiinnitys löystynyt. Tarkasta terän kiinnitys.
	Terän epätasapaino. Vaihda terä.
Moottori ei käy. Moottorin jarruvipua ei ole painettu. Paina moottorin jaruvipua.
		Kaasuvipu väärässä asennossa. Tarkasta asetus.
		Sytytystulppa viallinen. Vaihda sytytystulppa.
		Polttoainesäiliö on tyhjä. Täytä polttoainetta.
		Likainen polttoaine. Tyhjennä polttoainesäiliö ja täytä puhtaalla polt-toaineella.
		Moottori viallinen. Ota yhteyttä valtuutettuun asiakaspalveluun.
Moottori käy epätasaisesti. Ilmansuodatin likainen. Puhdista ilmansuodatin.
		Sytytystulppa likainen. Puhdista sytytystulppa.
Ruoho kellastuu, leikkaus on epätasainen.	Ilmansuodatin likainen. Puhdista ilmansuodatin.
	Sytytystulppa likainen. Puhdista sytytystulppa.
Ruohon poisto ei tapahdu siististi.	Leikkuukorkeus liian alhainen.	Säädä leikkuukorkeutta.
	Terä on kulunut.	Vaihda terät.
	Ruohonkeräyssäkki tukossa. Tyhjennä ruohonkeräyssäkki tai poista tukos.

18 EU- vaatimustenmukaisuusvakuutus

Alkuperäisen vaatimustenmukaisuusvakuutuksen käännös

Valmistaja:

Scheppach GmbH

Vakuutamme omalla vastuullamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien määräykset.

Merkki: SCHEPPACH

Tuotenimike: bensiinikäyttöinen ruohonleikkuri - MS150-46E

Tuotenro 5911244903, 5911244917, 5911250917, 59112104904, 591121049942, 59112519969

Sarjanro. 0162-01001 - 0162-06041

EU-direktiivit:

2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,

* Yllä kuvattu vakuutuksen kohde täyttää tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa 8. kesäkuuta 2011 annetun Euroopan parlamentin ja neuvoston direktiivin 2011/65/EU määräykset.

Sovelletut standardit:

EN ISO 5395-1:2013/A1:2018;

EN ISO 5395-2:2013/A2:2017; EN 14982:2009

Vaatimustenmukaisuuden arviointimenetelmät:

2000/14/EG_2005/88/EY - liite: VI

Taattu 96 dB

äänitehotaso (LWA):

Mitattu 94,6 dB

äänitehotaso (LWA):

Nimetty laitos: TÜV SÜD

Asiakirja-aineiston kokoamisesta vastaava valtuutettu edustaja:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

Ilmeisistä puutteista on ilmoitettava 8 päivän sisällä tuotteiden vastaanotosta, muuten ostaja menettää oikeuden reklamoida tämän kaltaisista puutteista. Myönnämme koneillemme lakisääteistä takuuaikaa vastaavan takuun, kun koneita käsitellään oikein. Takuu toteutetaan vaihtamalla veloituksetta jokainen osa, jossa tämän takuuajan aikana ilmenee todistetta-vasti materiaali- tai valmistusvirheitä. Osille, joita emme valmista itse, myönnämme takuun vain siltä osin kuin meillä on oikeus vaatia takuun mukainen korvaus kyseiseltä tavarantoimittajalta. Ostaja vastaa uusien osien asentamisesta aiheutuvista kuluista. Muunto- ja huojennusvaatimuksia ja muita vahingonkorvausvaatimuksia ei hyväksytä.

Garanti DK
