KÄYTTÖOHJE LMB400-Li18V SCHEPPACH

HUOMIO: Lue käyttöohje huolellisesti ennen käyttöönottoa!

1

1 2 3 8 14 4 5 16 7 6

2

Laitteessa olevien symbolien selitykset

Huomioi kaikki turvallisuusohjeet ennen käyttöä

Ennen käyttöönottoa lue käyttöohje ja turvallisuusohjeet ja noudata niitä!

Käytä kuulosuojaimia!

Vedä varmistusavain irti aina ennen kuin alat käsitellä laitetta ja ennen kuin poistut laitteen luota!

Suojaa laite sateelta äläkä jätä sitä sateella ulos!

Sinkoilevat esineet ja pyörivät osat voivat aiheuttaa vakavia vammoja.

Pidä sivulliset etäällä vaara-alueesta! Pysyttele turvallisen välimatkan päässä puutarhako-neesta, kun se on toiminnassa.

HUOMIO! Terävät leikkuutyökalu! Pidä kädet ja jalat etäällä teräpalkista! Laitetta ei saa käyttää ilman suojusta (poistoläppä) ja ruohonkerääjää.

Vanhat laitteet eivät kuuluu kotitalousjätteisiin

Suojausluokka II

Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.

Taattu äänitehotaso

Pitkä terä. Maks. leikkausleveys

Johdanto

VALMISTAJA: scheppach

toivotamme sinulle paljon iloa ja menestystä työssäsi uuden laitteen kanssa.

OHJE:

Tämän laitteen valmistaja ei voimassa olevan tuotevastuulain mukaan vastaa vahingoista, jotka syntyvät tähän laitteeseen tai sen aiheuttamina seuraavista syistä:

• epäasianmukainen käsittely,
• käyttöohjeen noudattamatta jättäminen,
• kolmannen osapuolen, ei valtuutetun korjaajan tekemät korjaukset,
• muiden kuin alkuperäisten varaosien asennus tai vaihto laitteeseen,
• määräystenvastainen käyttö,
• sähkölaitteiston toimimattomuus, kun sähköä koskevia määräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei ole noudatettu.

Ota huomioon:

Lue ennen asennusta ja käyttöönottoa käyttöohjeen koko teksti.

Tämän käyttöohjeen tarkoituksena on helpottaa tutustumista työkalu sekä sen käyttöä määräystenmukaisissa käyttömahdollisuuksissa. Käyttöohje sisältää tärkeitä ohjeita siitä, miten työskentelet työkalusi turvallisesti, oikein ja taloudellisesti, ja miten vältät vaarat, säästät korjauskuluissa, vähennät seisokkiaikoja ja lisääät työkalu luotettavuutta ja elinkaarta.

Tässä käyttöohjeessa olevien turvallisuusmääräysten lisäksi sinun on ehdottomasti otettava huomioon myös käyttömaassa voimassa olevat määräykset työkalu käytöstä.

Säilytä käyttöohjetta muovikotelossa lialta ja kosteudelta suojattuna työkalu yhteydessä. Jokaisen työkalu käyttävän on luettava se ennen töiden aloitusta ja noudatettava siinä olevia ohjeita. Työkalu saavat työskennellä vain henkilöt, jotka ovat saaneet opastuksen sen käyttöön ja ovat perillä siihen liittyvistä vaaroista. Vaadittua vähimmäisikää on noudatettava.

Tämän käyttöohjeen sisältämien turvallisuusohjeiden ja maasi erityisten määräysten lisäksi on noudatettava puuntyöstökoneiden käytössä yleisesti hyväksyttyjä sääntöjä.

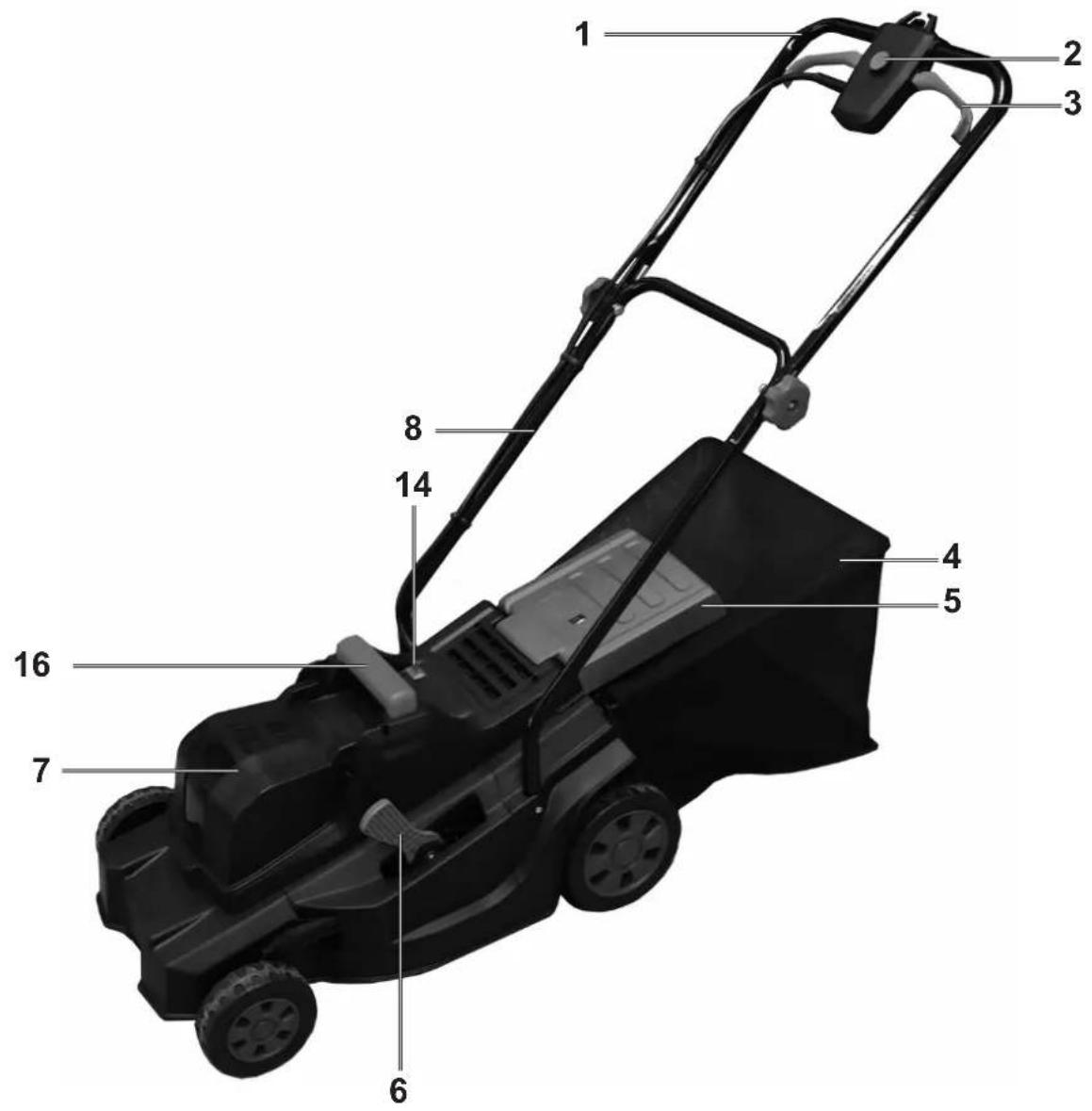

Laitteen kuvaus (kuva 1-6)

1. Ylempi työntösanka
2. Päällekytkennän estin
3. Kytkinsanka
4. Ruohonkeräyssäkki
5. Poistoläppä
6. Leikkauskorkeuden säätö
7. Akun kansi
8. Työntösangan pidike
9. Tähtimutteri
10. Kaapelin kiinnittimet
11. Työntösangan pidikkeen kiinnitysruuvit
12. Ylemmän työntösangan kiinnitysruuvit
13. Aluslaatat
14. Turvaliitin
15. Akku*
16. Kantokahva
    *Valinnainen. Riippuen toimituksen sisällöstä

Pakkauksesta purkaminen

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus-/ja kuljetusvarmistimet (jos sellaiset on).
• Tarkasta, että toimitus on täydellinen.
• Tarkasta, onko laitteessa tai lisätarvikkeissa kuljetusvaurioita.
• Säilytä pakkaus jos mahdollista takuuajan päätymiseen asti.

HUOMIO

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun sekä tukehtumisen vaara!

Turvallisuusohjeet

△ Huomio! Lue kaikki turvallisuusohjeet ja muut ohjeet. Laiminlyönnit turvallisuusohjeiden ja muiden ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Lue kaikki turvallisuusohjeet ja ohjeet ennen työn aloittamista varmistaaksesi sujuvan ja turvallisen työskentelyn. Ennen laturin käyttöä luettava ja toimittava sen mukaisesti:

• tämä käyttöohje,
• käyttöpaikalla voimassa olevat onnettomuuden ehkäisyä koskevat säännöt ja määräykset.

Tämä puutarhalaite ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, jotka ovat fyysisiltä, aistimuksellisilta tai henkisiltä kyvyiltään rajoittuneita tai joilla ei ole kokemusta ja/tai tarvittavia tietoja laitteen käytöstä. Nämä henkilöt saavat käyttää laitetta vain, kun heidän turvallisuudestaan vastaava henkilö valvoo heidän toimiaan ja antaa heille tarvittavia ohjeita puutarhalaitteen käyttöön.

Älä koskaan anna lasten tai näitä ohjeita tuntemattomien henkilöiden käyttää tätä puutarhalaitetta. Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteen kanssa.

Laturia koskevat turvallisuusohjeet

⚠️ VAROITUS! Lue kaikki turvallisuusohjeet ja ohjeet. Laiminlyönnit turvallisuusohjeiden ja muiden ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Lue kaikki turvallisuusohjeet ja ohjeet ennen työn aloittamista varmistaaksesi sujuvan ja turvallisen työskentelyn.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

Työpaikkaturvallisuus

• Pidä työskentelyalueesi puhtaana ja hyvin valaistuna. Epäjärjestys tai valaisemattomat työskentelyalueet voivat johtaa onnettomuuksiin.
• Älä tee töitä sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyjä. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Pidä lapset ja muut ihmiset kaukana sähkötyökalun käytön aikana. Ajatusten suuntautuessa muualle he voivat menettää kontrollin laitteeseen.

Käyttäjäturvallisuus

• Ole tarkkaavainen, kiinnitä huomiota siihen, mitä teet, ja käytä tervettä järkeä työskentelyssä sähkötyökalun kanssa. Älä käytä sähkötyökalua, jos olet väsynyt tai olet huumeiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Huolimattomuuden hetki sähkötyökalun käytössä voi johtaa vakaviin vammoihin.
• Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Vammojen riski vähentyy, kun käytät henkilökohtaista suojavarustusta (kuten pölymaskia, liukumattomia turvakenkiä, suojakypärää tai kuulosuojaimia riippuen sähkötyökalun tyypistä ja käytöstä).
• Vältä tahatonta käyttöönottoa. Varmista, että sähkötyökalu on sammutettu, ennen kuin liität sen sähkönsyöttöön, nostat tai kannat sitä. Jos sinulla on sähkötyökalua kantaessasi sormi katkaisimella tai laite kytkettynä sähkönsyöttöön, voi tämä johtaa tapaturmiin.
• Poista säätötyökalut tai ruuviavain, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka on pyörivässä laiteosassa, voi johtaa vammoihin.

• Vältä epänormaalia asentoa. Huolehdi turvallisesta asennosta ja pidä aina tasapaino. Siten voit paremmin kontrolloida sähkötyökalua odottamattomilta tilanteilta.

• Käytä sopivaa vaatetusta. Älä käytä pitkää vaatetusta tai koruja. Pidä hiukset, vaatetus ja käsineet kaukana liikkuvista osista. Irrallinen vaatetus, koru tai pitkät hiukset voivat tarttua liikkuviin osiin.

• Jos keräyslaitteita voidaan asentaa, varmista, että ne on liitetty ja että niitä käytetään oikein.

Sähkötyökalun käyttö ja käsittely

• Älä ylikuormita laitetta. Käytä työhösi sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.
• Älä käytä sähkötyökalua, jonka katkaisin on viallinen. Sähkötyökalu, jota ei enää voida käynnistää tai sammuttaa, on vaarallinen, ja se täytyy korjata.
• Irrota pistoke pistorasiasta, ennen kuin teet muutoksia laitesäätöihin, vaihdat varaosia tai panet laitteen syrjään. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
• Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet tai eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.
• Hoida sähkötyökaluja huolellisuudella. Tarkista, toimivatko liikkuvat osat moitteettomasti, etteivät ne ole juuttuneita, ovatko osat rikki tai niin vaurioituneita, että sähkötyökalun toiminta on rajoittunutta. Korjauta vaurioituneet osat ennen laitteen käyttämistä. Monissa onnettomuuksissa on syynä huonosti huolletut sähkötyökalut.
• Pidä leikkaustyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joissa on terävät leikkausreunat juuttuvat vähemmän ja ovat helpompia ohjata.
• Käytä sähkötyökalua, lisätarvikkeita, käyttötyökaluja, jne. näiden ohjeiden mukaisesti. Ota huomioon samalla työolosuhteet ja toteutettava toiminta. Sähkötyökalujen käyttö muuhun kuin suunniteltuihin sovellutuksiin voi johtaa vaaratilanteisiin.

Akkutyökalun käyttö ja käsittely

• Lataa akkuja vain valmistajan suosittelemilla latureilla. Määrätylle akkutyypille sopivan laturin käyttö voi aiheuttaa tulipalovaaran, jos sitä käytetään erityyppisen akun lataamiseen.
• Käytä sähkötyökaluissa vain niille tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa vammoja ja tulipalovaaran.

• Pidä käyttämättömät akut loitolla klemmareista, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat yhdistää akun koskettimet. Akun koskettimien välinen oikosulku voi aiheuttaa palovammoja tai tulipalon.

• Väärin käsitellystä akusta voi purkautua ulos nestettä. Vältä kosketusta siihen. Jos tapahtuu kosketus, huuhtele vedellä.
  Jos nestettä pääsee silmiin, hakeudu lisäksi lääkärin hoitoon. Ulos purkautuva akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

Huolto

- Korjauta sähkötyökalu vain pätevällä ammattihenkilöllä ja käyttäen vain alkuperäisiä varaosia. Näin varmistetaan sähkötyökalun pysyminen turvallisena.

Ruohonleikkurin turvallisuusohjeet

Yleiset turvallisuusohjeet

• Lue tämä käyttöohje ja sen sisältämät turvallisuusohjeet varmistaaksesi oman ja muiden henkilöiden turvallisuuden ennen kuin alat käyttää laitetta. Säilytä käyttöohjetta ja sen sisältämiä turvallisuusohjeita huolellisesti voidaksesi tutustua niihin myöhemmin. Pidä tätä ohjekirjaa aina käyttöpaikalla käden ulottuvilla.
• Luovuta käyttöohje laitteen uudelle omistajalle omistajanvaihdoksen yhteydessä.
• Laitetta käyttävät henkilöt eivät saa olla huumaa-vien aineiden (esim. alkoholi, huumeet tai lääkkeet) vaikutuksen alaisena.
• Käytä laitetta vain, kun sen kunto vastaa valmistajan määrittämää ja toimitushetkellä vallinnutta teknistä tilaa. Jos laitteeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
• Käytä laitetta vain päivänvalossa tai riittävässä keinovalaistuksessa.
• Käytä laitetta vain kuivissa sääolosuhteissa. Pidä se poissa sateesta tai kosteudesta. Veden pääsy laitteeseen lisää sähköiskun vaaraa.
• Kytke laite seuraavissa olosuhteissa pois päältä ja vedä varmistusavain pois:
• kun laite jätetään ilman valvontaa;
• ennen kuin laite tarkastetaan, puhdistetaan tai sille suoritetaan muita toimenpiteitä;
• ennen tukosten poistamista;
• kun on osuttu vieraaseen esineeseen. Tarkasta ruohonleikkuri vaurioiden varalta ja vie se ammattitaitoiseen korjaamoon, jos vaurioita todetaan syntyneen;
• kun laite alkaa täristä voimakkaasti.

Ennen käyttöä

• Tutustu ruohonleikkuriin ja sen toimintoihin ja ohjaimiin ennen työn aloittamista.

• Tarkasta ennen laitteen käyttöönottoa, onko siinä merkkejä kulumisesta tai vaurioista. Älä koskaan käytä ruohonleikkuria suojalaitteiden (esim. poistoläppä ja/tai ruohonkerääjä, kotelo jne.) puuttuessa tai ollessa viallisia. Teetä niiden korjaus tai vaihto pätevällä ammattilaisella tai ammattitaitoisessa korjaamossa.

• Älä käytä laitetta, jonka kytkin on viallinen ja jota ei voi kytkeä päälle tai pois päältä.

• Kun työskentelet laitteen parissa, käytä aina tukevia jalkineita ja pitkälahkeisia housuja. Älä käytä ruohonleikkuria paljain jaloin tai sandaalit jalassa.
• Tarkasta maasto, jossa laitetta on tarkoitus käyttää, ja poista kaikki kivet, kepit, rautalangat, luut ja muut vierasesineet, jotka voivat takertua laitteeseen, jotta kukaan ei voi altistua vaaraan.

Käytön aikana

• Älä ota laitetta käyttöön, kun välittömässä läheisyy-dessä on ihmisiä (erityisesti lapsia) tai kotieläimiä.
• Keskeytä työskentely laitteella, jos huomaat, että lähellä on ihmisiä (erityisesti lapsia) tai kotieläimiä.
• Työskentely jyrkissä rinteissä voi olla vaarallista.
• Varmista, että seisot tukevasti, ja leikkaa hi-taasti.
• Leikkaa ruohoa aina poikittain rinteeseen nähden, älä ylä- tai alamäkeen.
• Toimi erityisen varovaisesti, kun vaihda suuntaa On olemassa kompastumisvaara!
• Älä leikkaa jyrkissä rinteissä.

- Ole erityisen varovainen, kun leikkaat takaperin ja kun vedät ruohonleikkuria itseäsi kohti.

- Älä kallista ruohonleikkuria, kun käynnistät moot-toria.

- Pidä kätesi aisan määrittämän turvallisen välimatkan päässä.

- Kytke moottori päälle vain, kun jalkasi ovat turvallisen välimatkan päässä teräpalkista.

- Ole varovainen, äläkä tartu pyörivään teräpalkkiin.

- Kytke ruohonleikkuri pois päältä, jos kallistat tai kuljetat sitä, esim. ylittäessäsi leikattavien nurmialueiden välissä olevaa tietä.

- Älä koskaan aja soran päällä moottorin pyöriessä. On olemassa kiveniskemien vaara!

- Ennen ruohonleikkurin nostamista tai kantamista on moottori sammutettava ja odotettava, että teräpalkki on pysähtynyt.

- Säädä leikkauskorkeutta vain silloin, kun moottori on sammutettu ja teräpalkki on pysähtynyt.

- Älä koskaan avaa poistoläppää, kun moottori on käynnissä.

- Sammuta moottori ja odota, että teräpalkki on pysähtynyt, ennen kuin irrotat ruohonkerääjän. Kiinnitä ruohonkerääjä huolellisesti tyhjennettyäsi sen, ja varmista, että ruohonkerääjä on kiinnitetty kunnolla ruohonleikkuriin.

- Jos mahdollista, älä leikkaa märässä nurmikossa.

- Älä työskentele puutarhakoneen kanssa räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Puutarhakoneesta voi lähteä kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

- Kun keskeytät työt, älä koskaan jätä laitetta valvo-matta, ja säilytä sitä turvallisessa paikassa.

Käytön jälkeen

• Kytke laite pois päältä, poista varmistusavain ja pysäköi laite sitten turvalliseen paikkaan.
• Älä säilytä laitetta lasten ulottuvilla.
• Varmista, että laitteen tuuletusaukoissa ei ole likaa.
• Tarkasta kaikkien ruuvien, muttereiden ja pulttien luja kiinnitys varmistaaksesi, että ruohonleikkuri on turvallisessa kunnossa.
• Tarkasta ruohonkerääjän kuluminen säännöllisesti.
• Käytä vain tälle ruohonleikkurille tarkoitettuja teräpalkkeja.
• Varaosien on täytettävä valmistajan määrittämät vaatimukset. Käytä sen vuoksi vain valmistajan alkuperäisiä varaosia tai valmistajan hyväksymiä varaosia. Kun vaihdat, huomioi mukana toimitetut asennusohjeet poista ensin akku.
• Teetä korjaukset vain pätevällä ammattilaisella tai ammattitaitoisessa korjaamossa.

Laturin turvallisuusohjeet

• Säilytä laturia sateelta ja kosteudelta suojattuna. Veden pääsy laturiin lisää sähköiskun vaaraa.
• Pidä laturi puhtaana. Lika aiheuttaa sähköiskun vaaran.
• Tarkasta laturi, johto ja pistoke aina ennen käyttöä. Älä käytä laturia, mikäli havaitset sii-nä vaurioita. Älä avaa itse laturia ja korjauta se vain pätevällä ammattihenkilöllä ja käyttäen vain alkuperäisiä varaosia. Vaurioituneet laturit, johdot ja pistokkeet lisäävät sähköiskun vaaraa.
• Älä aseta mitään esineitä laturin päälle,äläkä laske sitä pehmeiden alustojen päälle. Tulipalon vaara.
• Tarkasta aina, että laturin tyyppikilvessä ilmoitettu jännite vastaa verkkovirran jännitettä.
• Älä koskaan käytä laturia, jos johto, pistoke tai laite itse ovat vaurioituneet ulkoisesta vaikutuksesta. Vie laturi lähimpään huoltolikkeeseen.
• Älä missään tapauksessa avaa laturia. Jos siinä on häiriö, vie se alan huoltoliikkeeseen.

Litiumioniakkujen turvallisuusohjeet

• Älä avaa akkua. Vaarana oikosulku.
• Suojaa akku kuumuudelta, esimerkiksi jatkuvalta auringonpaisteelta, sekä tulelta, vedeltä ja kosteudelta. Vaarana räjähdys.
• Akun vaurioituessa tai jos sitä käsitellään väärin, voi siitä lähteä höyryjä. Huolehdi raikkaan ilman saannista ja hakeudu lääkärin hoitoon, jos ilmenee oireita. Höyryt voivat ärsyttää hengitysteitä.

• Väärin käsitellystä akusta voi purkautua ulos nestettä. Vältä kosketusta siihen. Jos tapahtuu kosketus, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lisäksi lääkärin hoitoon. Ulos purkautuva akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Käytä vain alkuperäisiä akkuja sähkötyökalusi tyyppikilvessä ilmoitetulla jännitteellä. Muita akkuja, esimerkiksi jäljitelmiä, käsiteltyjä akkuja tai muiden valmistajien akkuja, käytettäessä loukkaantumisten ja esinevahinkojen vaara akun räjähtäessä.

• Akkujännitteen on sovittava laturin latausjännitteeseen. Muutoin vaarana tulipalo tai räjähdys.
• Lataa akkuja vain valmistajan suosittelemilla latureilla. Määrätylle akkutyypille sopivan laturin käyttö voi aiheuttaa tulipalovaaran, jos sitä käytetään erityyppisen akun lataamiseen.
• Akku voi vaurioitua terävistä esineistä, kuten nauloista tai ruuvitaltoista, tai ulkoisen voiman vaikutuksesta. Seurauksena voi olla sisäinen oikosulku ja akku voi syttyä palamaan, savuta, räjähtää tai ylikuumeta.

Varoitus! Tämä sähkötyökalu tuottaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi määrätyissä olosuhteissa heikentää aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavan tai jopa kuolemaan johtavan loukkaantumisen vaaran välttämiseksi suosittelemme henkilöitä, joilla on lääketieteellinen implantti, neuvottelemaan lääkärinsä ja implantin valmistajan kanssa, ennen kuin he käyttävät sähkötyökalua.

Määräystenmukainen käyttö

Tämä puutarhakone on tarkoitettu vain

• nurmikon leikkaamiseen yksityisalueilla,
• tässä käyttöohjeessa olevien kuvausten ja turvallisuusohjeiden mukaisesti.

Laitetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista.

Ota huomioon, että laitteitamme ei määräystenmukaisessa käytössä ole tarkoitettu yritys-, ammattilais-tai teollisuuskäyttöön. Valmistajan takuu ja vastuu ei ole voimassa, jos laitetta käytetään yritystoimin-nassa, käsityöläisammateissa tai teollisuudessa tai jossakin vastaavissa tehtävissä.

Jäljellä olevat vaarat

Kone on valmistettu tekniikan nykyisen tason ja tunnustettujen turvateknisten sääntöjen mukaan. Siitä huolimatta työskenneltäessä voi esiintyä yksittäisiä vaaratekijöitä.

• Pyörivien osien aiheuttama vammautumisvaara.
• Sinkoavien osien aiheuttamat vammat.

• Käytä määräystenmukaista suojavaatetusta, kuten turvajalkineita ja vartalonmyötäistä työvaatetusta.

• Terveyden vaarantuminen sähkövirrasta käytettäessä epääasianmukaisia sähköliitosjohtoja.

• Kaikista varotoimenpiteistä huolimatta voi lisäksi esiintyä odottamattomia vaaratekijöitä.
• Jäljellä olevia vaaroja voidaan minimoida, kun otetaan huomioon "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" sekä käyttöohje kokonaisuudessaan.

Tekniset tiedot

Nimellisjännite 36 (2x18) V
Leikkuuleveys 400 mm
Leikkuukorkeus	25 - 65 mm
Ruohonkerääjän tilavuus	40 l
Joutokäyntikierrosluku	3500 1/min
Paino (kanssa akkua)	14,7 kg

Melu ja tärinä

Melu- ja tärinäarvot on saatu aikaan standardisoidulla mittausmenetelmällä.

Äänen painetaso L_pA	84,3 dB(A)
Äänen tehotaso L_wA (mitattu)	92,82 dB(A)
Äänen tehotaso L_wA (taattu)	96 dB(A)
Mittausepätarkkuus K_WA	2,13 / 2,5 dB(A)
Tärinä a_h	<2,5 m/s ^2
Mittausepätarkkuus K	1,5 m/s ^2

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovaurion. Värähtelyn

Rajoita melunpäästöt ja tärinä mahdollisimman vähäisiksi!

• Käytä ainoastaan moitteettomia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Sovita työskentelytapasi laitteen mukaiseksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite aina tarvittaessa.
• Sammuta laite, kun sitä ei käytetä.
• Käytä suojakäsineitä.

Asennus

Työntösangan pidikkeen asennus (kuva 3)

• Aseta työntösangan pidike (8) ruohonleikkurin kotelossa oleviin ohjaimiin.
• Varmista työntösangan pidike (8) kiinnitysruuveilla (11).

Ylemmän työntösangan asennus (kuva 4)

• Asenna ylempi työntösanka (1) työntösangan pidikkeeseen (8) käyttämällä kiinnitysruuvia (12), aluslaattaa (13) ja tähtimutteria (9).
• Ylempi työntösanka (1) voidaan asentaa kolmeen eri korkeuteen. Se riippuu käyttäjän pituudesta.
• Kiinnitä ylemmän työntösangan (1) kaapeli kannattimiin kaapelin kiinnittimillä (10).

Ruohonkeräyssäkin kiinnittäminen (kuva 5)

• Taita poistoläppä (5) ylös.
• Kiinnitä ruohonkeräyssäkki (4) ruohonleikkuriin.

Akun asennus (kuva 6)

Avaa akun kansi (kuva 7). Liitä molemmat akut (15/ valinnainen, riippuen toimituksen sisällöstä) kuvassa näytetyllä tavalla kiinnityskohtiin.

Ohje!

Käytä vain yhtäläisesti ladattuja akkuja, älä koskaan yhdistele täysinäistä ja puoliksi ladattua akkua keskenään. Lataa aina molemmat akut samanaikaisesti. Vähemmän ladattu akku määrittää laitteen jäljellä olevan käyttöajan. Molemmat akut on ladattava täyteen ennen käyttöä. Sulje akun kansi kääntämällä kannen kiinni

Käyttöönotto

Turvaliitin (kuva 1)

Laitteen voi käynnistää vain, kun turvaliitin (14) on liitetty laitteeseen.

Työn päättymisen jälkeen se on irrotettava laitteesta uudelleen.

Laitteen kytkeminen päälle (kuva 1)

• Paina käynnistyslukkoa ja pidä sitä painettuna (2).
• Paina kytkinsankaa (3). Moottori käy.

Laitteen kytkeminen pois päältä (kuva 1)

• Vapauta kytkinsanka (3)

⚠ Loukkaantumisvaara!

Teräpalkki pyörii kytkinsangan (3) vapauttamisen jälkeen vielä jonkin aikaa.

Leikkuukorkeuden säätö (kuva 1)

Huomio! Leikkuukorkeutta saa säätää vain moottorin ollessa sammutettuna ja turvaliittimen ollessa irrotettuna. Ennen kuin alat leikata ruohoa, tarkasta, että leikkuutyökalu ei ole tylsä ja kiinnitysvälineet eivät ole vioittuneet.

Vaihda tylsät ja/tai vahingoittuneet leikkuutyökalut, jotta ne eivät aiheuta epätasapainoista toimintaa. Tätä tarkastusta tehtäessä moottori on ensin sammutettava ja turvaliitin vedettävä irti.

Paina leikkuukorkeuden säätövipu (6) ulos, valitse haluttu leikkuukorkeus siirtämällä vipua (6) vasemmalle tai oikealle ja lukitsemalla vivun (6) vastaavaan kohtaan.

Varmista tällöin, että vipu (6) lukittuu oikein!

Ruohonkeräyssäkin irrottaminen ja tyhjentäminen

Kun leikattava materiaali jää maahan, ruohonkeräyssäkki on täynnä ja se on viipymättä tyhjennettävä.

• Kytke moottori pois päältä.
• Odota, kunnes teräpalkki on pysähtynyt.
• Nosta poistoläppää.
• Ota ruohonkerääjä pois.
• Laske poistoläppä uudelleen alas.
• Tyhjennä ruohonkerääjä.
• Poista mahdolliset tukokset leikkuutilasta ennen kuin kiinnität uudelleen.

Työskentely ilman ruohonkerääjää

Kun otat ruohonkerääjän pois, taita poistoläppä alas. Kun työskennellään ilman ruohonkerääjää, leikattava materiaali ohjataan suoraan alas.

Neuvoja nurmikon hoitoon

Muutamia neuvoja, joiden avulla nurmikkosi pysyy terveenä ja kasvaa tasaisesti:

• Nurmi koostuu useista ruoholajeista. Kun leikataan usein, voimakkaimmin kasvavat ne ruohot, jotka muodostavat voimakkaat juuret ja vahvan ruohomaton. Jos leikataan harvoin, korkeakasvuiset ruohot ja rikkakasvit (apila, päivänkakkara) kehittyvät.
• Nurmen normaali korkeus on noin 4 - 5 cm. Kerrallaan tulee leikata vain kolmannes kokonaiskorkeudesta; leikkaa siis normaalikorkeuteen, kun nurmi on 7-8 cm pitkää.
• Nurmea ei tule leikata alla 4 cm pituiseksi, muuten kuivuus vahingoittaa nurmimattoa.
• Korkeaksi kasvanut ruoho (esim. loman jälkeen) tulee leikata normaalikorkeuteen vaiheittain.
• Kun leikkaat, anna leikkuuratojen limittyä hieman.

Huolto ja hoito

⚠️ VAROITUS!

Ota akku pois laitteesta aina ennen kuin alat suorittaa huolto- ja korjaustöitä sähkötyökalulle. Terävät leikkuutyökalu! Käytä suojakäsineitä.

Ruohonleikkuri

⚠️ VAROITUS!

Tarkasta laite säännöllisesti ennen töiden aloitusta. Vahingoittuneet osat on korjautettava valtuutetussa asiakaspalvelulikkeessä tai vaihdettava uusiin ennen kuin laitteella voi työskennellä. Käytä vain alkuperäisiä lisätarvikkeita ja varaosia.

Puhdista laite aina heti työn päätyttyä.

• Ota akku pois.
• Ota ruohonkerääjä pois.
• Puhdista ruohonleikkuri aina leikkaamisen jälkeen käsiharjalla.
• Poista ruohojäänteet varovaisesti leikkuutilasta. Irrota kiinni takertuneet ruohojäänteet puukepillä.

• Pidä tuuletusaukot puhtaina ja pölyttöminä.

• Älä koskaan puhdista laitetta vedellä tai ruiskuta siihen vettä. Puhdista moottorikotelo vain kostealla liinalla, äläkä käytä puhdistus- tai liuotinaineita! Laitteen muoviosat voivat vaurioita voimakkaista aineista. Kuivaa moottorikotelo sen jälkeen huo- lellisesti.
  • Tarkasta terän kunto.

Ruohonkerääjä

- Ruohonkerääjä voidaan puhdistaa vesiletkulla, jotta se puhdistuu kunnolla.

Teräpalkin irrottaminen/teroittaminen

Jos terän leikkuuteho heikkenee, voidaan terä irrottaa ja viedä ammattitaitoiseen huoltoliikkeeseen teroitettavaksi.

Kun asennat, puhdista laipan ja terän asetuspinnat hyvin.

Kiristä kiinnitysruuvit uudelleen kunnolla. Kuva 7 Varaosien on täytettävä valmistajan määrittämät vaatimukset. Käytä sen vuoksi vain valmistajan al-kuperäisiä varaosia tai valmistajan hyväksymiä varaosia.

Korjaukset

Tarkasta laite vaurioiden varalta. Teetä korjaukset vain valmistajan valtuuttamassa asiakaspalvelukor- jaamossa.

Asiakaspalvelutiedot

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Kuluvat osat*: Terä, pyörät jne.

* ei välttämättä kuulu toimitukseen!

Varastointi

Ohjeita

• Irrota varmistusavain ennen varastointia.
• Säilytä laitetta kuivassa ja jäätymiseltä suojatussa paikassa (10 - 25 °C).
• Säilytä akkua ja laturia toisistaan erillään.
• Lataa akku täyteen ennen varastoon laittamista talven ajaksi.
• Pidä laite ja erityisesti sen muoviosat kaukana jarrunesteistä, bensiinistä, maaöljypitoisista tuotteista, voiteluaineista, jne. Ne sisältävät kemiallisia aineita, jotka voivat vahingoittaa tai rikkoa laitteen muoviset osat.
• Lannoitteet ja muut puutarhakemikaalit sisältävät aineita, jotka voivat aiheuttaa metalliosiin voimakkaasti korroosiota. Älä säilytä laitetta näiden aineiden lähellä.

Kuljetus

• Kun ruohonleikkurin käyttöpaikkaa vaihdetaan, sen akku on irrotettava.

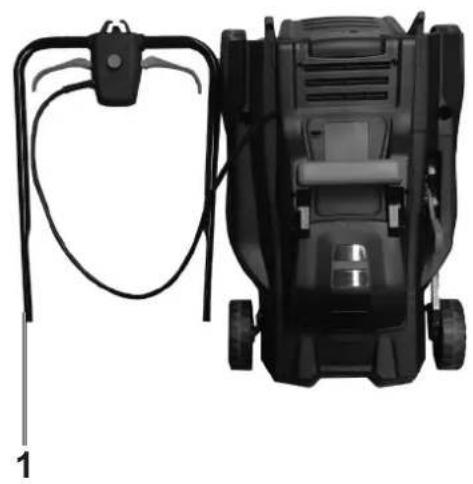

• Ylempi työntösanka (1) voidaan taittaa sisään löysäämällä molemmat tähtimutterit (9).
• Ruohonleikkuria voidaan kantaa kantokahvasta (16).

Hävittäminen ja kierrätys

Laite on pakkauksessa kuljetusvaurioiden ehkäisemiseksi. Tämä pakkaus on raaka-ainetta ja siten uudelleen käytettävissä tai se voidaan viedä kierrätykseen.

Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista. Vie vialliset rakenneosat erikoisjätteen keräykseen. Kysy lisätietoja alan erikoisliikkeestä tai kunnanvirastosta!

Vanhat laitteet eivät kuuluu kotitalousjätteeseen!

Tämä symboli osoittaa, ettei tuotetta saa hävittää kotitalousjätteen seassa sähkö- ja elektroniikkalaitteiden hävittämistä koskevan direktiivin (2012/19/EU) ja kansallisten lakien mukaisesti. Tuote on toimitettava asianmukaiseen keräyspisteeseen. Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toimittamalla tuote valtuutettuun keräyspisteeseen sähkö- ja elektroniikkalaitteiden jälleenkäsittelyä varten. Epäasianmukaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympäristölle ja ihmisten terveydelle sähkö- ja elektroniikkalaitteiden usein sisältämien mahdollisten vaarallisten aineiden vuoksi. Lisäksi tuotteen asianmukainen hävitys edesauttaa luonnollisten resurssien tehokasta hyödyntämistä. Tietoja vanhojen laitteiden keräyspisteistä saat kuntasi hallinnosta, julkisoikeudellisesta jätehuollosta, valtuutetusta sähkö- ja elektroniikkalaitteiden hävityspisteestä tai jätelaitokselta.

Vianmääritys

Vika Mahdollinen syy Korjaustoimi
Laite ei käynnisty	Akku tyhjäKäynnistyslukko (2) on viallinenMoottori viallinenTurvaliitin (14) puuttuu	Tarkasta akku ja jos tarpeen, anna sen kor-jaus valtuutetun sähköasentajan tehtäväksi.Korjaus valtuutetussa huoltoliikkeessäKorjaus valtuutetussa huoltoliikkeessäLiitä turvaliitin (14)
Moottori pysähtyy käytön aikana	Akku tyhjäAkkua ei ole asetettu oikein paikalleenAkku viallinen	Lataa akkuAseta akku kunnolla paikalleenPuhdista koskettimet, vaihda uusi alkuperäinen akku
Vähentynyt teho	Akku kulunutAkku ei ladattu täyteenRuoho liian korkeaa	Vaihda akkuLataa akkuLeikkaa porrastetusti
Liiallinen tärinä	Väärin asennettu teräVierasta materiaalia terässäVioittunut terä	Tarkasta terän kiinnitysPuhdista teräVaihda terä
Huono ruohon keräysteho	Ruohonkerääjä täynnäPoistoaukko tukossaLeikkuukorkeus säädetty liian matalalle	Tyhjennä ruohonkerääjäPoista ruohoMuuta leikkuukorkeutta
Epätasainen leikkaus	Tylsä teräRuoho liian korkeaa	Teroita/vaihda teräLeikkaa vaiheittain

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatla korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan ku-

luessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
