MS15046E - Muruniiduk SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Bensiinimuruniiduk
Kaubamärk	Scheppach
Mudel	MS15046E
Mootor	4-taktiline, õhkjahutusega, 150 cm³, 2,6 kW (3,5 hj), pöörded 2800 min⁻¹
Kütus	Tavaline/pliiivaba bensiin (E10 kuni 10% bioetanool)
Kütusepaagi maht	0,8 l
Mootoriõli	SAE 10W-30 või SAE 10W-40, maht 0,4 l
Lõikelaius	46 cm
Lõikekõrgus	25-75 mm, reguleeritav 8 tasandil
Kogumiskoti maht	55 l
Käivitamine	Elektriline (liitiumioonaku 20V IXES seeria) ja käsitsi (tross)
Ajam	Tagavedu
Lisafunktsioonid	Multšimine, külgväljavise, veeühendus puhastamiseks
Kaal (kokkupandud, tühi paak)	28,5 kg
Garanteeritud müratase (LWA)	96 dB
Vibratsioon (käsi-käsivars)	5,7 m/s² (määramatus 2,3 m/s²)
Hooldus	Õlivahetus, õhufiltri puhastus, süüteküünal, tera teritamine
Kuluosad	Süüteküünal, õhufilter, tera, kiilrihm
Garantii	Seadusjärgne (defektsed osad vahetatakse tasuta)

Korduma kippuvad küsimused - MS15046E SCHEPPACH

Kuidas käivitada muruniiduk MS15046E ?

Saate selle käivitada elektriliselt, sisestades laetud aku (20V IXES seeria), vajutades mootori pidurihooba ja vajutades elektrilise käiviti nuppu. Või käsitsi, tõmmates käivitustrossi pärast mootori pidurihoova vajutamist.

Millist mootoriõli kasutada ja kuidas taset kontrollida ?

Kasutage õli SAE 10W-30 või SAE 10W-40. Kontrollimiseks keerake õlimõõtevarras lahti, pühkige see puhtaks, sisestage see tagasi ilma kinni keeramata, seejärel võtke välja: tase peaks olema miinimumi ja maksimumi märkide vahel.

Kuidas reguleerida lõikekõrgust ?

Seiskage mootor ja ühendage süüteküünal lahti. Lükake lõikekõrguse reguleerimise hoob väljapoole, liigutage see soovitud asendisse (25–75 mm, 8 tasandit) ja vabastage. Veenduge, et hoob lukustuks.

Kas muruniidukit saab kasutada multšimisrežiimis ?

Jah, paigaldage kaasasolev multšimisotsak taha pärast kogumiskoti eemaldamist. Seadke sobiv lõikekõrgus (lõigake 2 cm 4-6 cm kõrgusel murul). Multšimine väetab muru looduslikult.

Kuidas puhastada muruniidukit ?

Kasutage veeühendust: ühendage voolik, käivitage muruniiduk, vesi puhastab tera all oleva korpuse. Ärge kasutage kõrgsurvepesurit. Tugevate ladestuste korral kasutage harja ja niisket lappi. Kallutage muruniidukit ainult siis, kui paak on tühi.

Millal ja kuidas tera vahetada ?

Asendage tera, kui see on kahjustatud, deformeerunud või väga kulunud. Tühjendage kütusepaak, kallutage muruniiduk tahapoole, keerake tera kruvi (17 mm mutrivõti) lahti vastupäeva. Pingutage uus tera 45 Nm.

Millist akut kasutatakse ja kuidas seda laadida ?

Aku on liitiumioonaku seeriast 20V IXES (kaasas). Laadige seda ainult kaasasoleva laadijaga. Taseme kontrollimiseks vajutage laetuse indikaatori nuppu. Muruniiduki kasutamise ajal aku ei lae.

Mida teha liigse vibratsiooni korral niitmise ajal ?

Seiskage kohe mootor ja ühendage süüteküünal lahti. Kontrollige kõigi kruvide pingutust, tera kinnitust ja tera seisukorda (tasakaalustatus, kulumine). Vajadusel vahetage tera.

Kuidas hoiustada muruniidukit talvel ?

Tühjendage kütusepaak ja mootoriõli. Eemaldage süüteküünal, valage silindrisse umbes 0,2 l õli ja tõmmake aeglaselt käivitustrossi. Puhastage toode ja hoidke seda kuivas, pimedas ja külmavabas kohas.

Kust leida varuosi ?

Tellige varuosad oma edasimüüjalt või Scheppachi klienditeeninduselt, märkides toote viitenumbri (MS15046E) ja seerianumbri. Kasutage ainult originaalvaruosi. Põhivaruosad: tera (7911200626), õhufilter (5911246022), süüteküünal, kiilrihm.

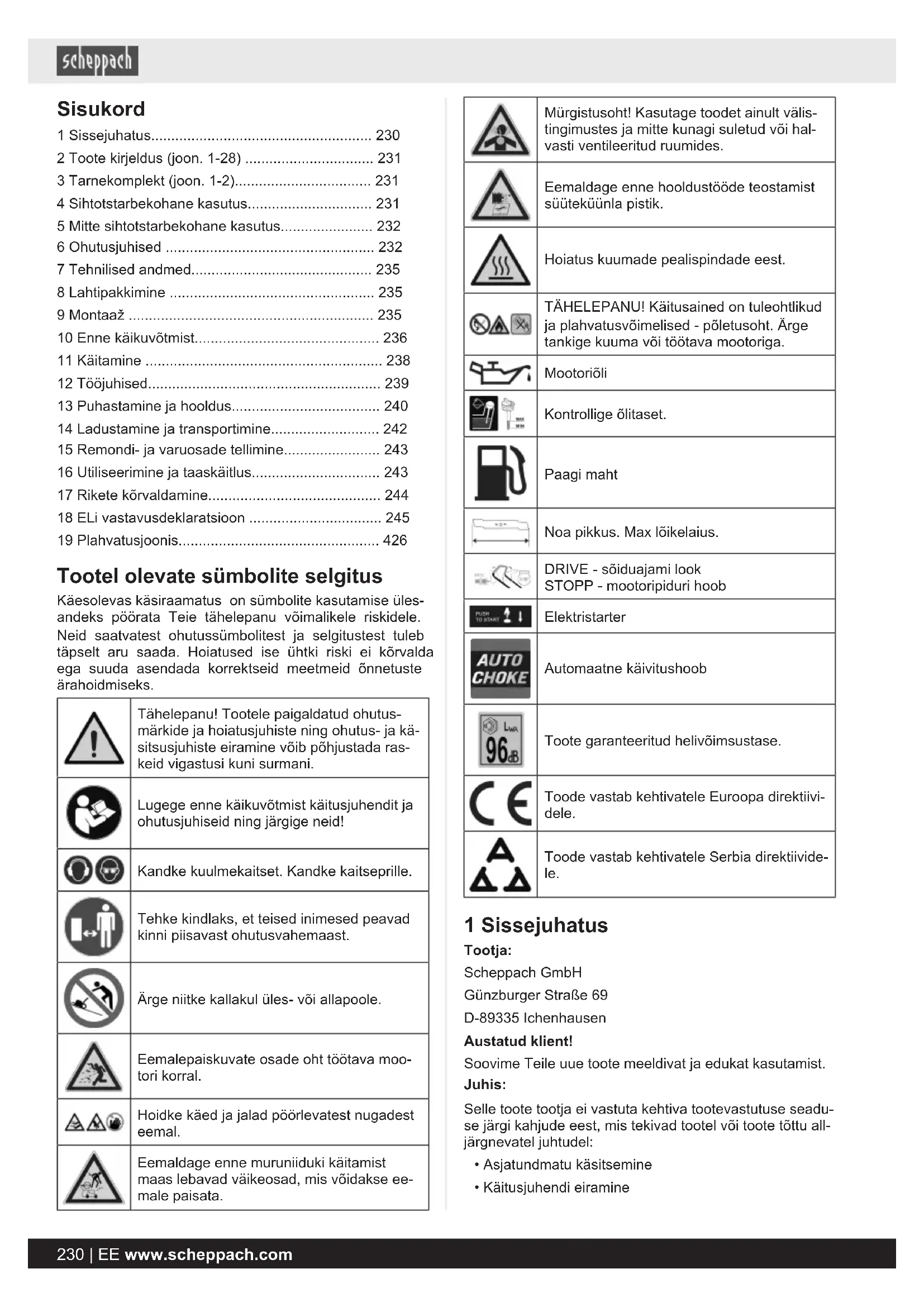

KASUTUSJUHEND MS15046E SCHEPPACH

EE Bensiini-muruniiduk | Originaalkasutusjuhendi tõlge.... 230

1 Sissejuhatus....230
2 Toote kirjeldus (joon. 1-28) 231
3 Tarnekomplekt (joon. 1-2).... 231
4 Sihtotstarbekohane kasutus.... 231
5 Mitte sihtotstarbekohane kasutus.... 232
6 Ohutusjuhised 232
7 Tehnilised andmed.... 235
8 Lahtipakkimine 235
9 Montaaž 235
10 Enne käikuvõtmist.... 236
11 Käitamine 238
12 Tööjuhised.... 239
13 Puhastamine ja hooldus.... 240
14 Ladustamine ja transportimine.... 242
15 Remondi- ja varuosade tellimine.... 243
16 Utiliseerimine ja taaskäitlus.... 243
17 Rikete körvaldamine.... 244
18 ELi vastavusdeklaratsioon 245
19 Plahvatusjoonis.... 426

Tootel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Tähelepanu! Tootele paigaldatud ohutusmärkide ja hoiatusjuhiste ning ohutus- ja kä-sitsusjuhiste eiramine võib põhjustada ras-keid vigastusi kuni surmani.
	Lugege enne käikuvõtmist käitusjuhendit ja ohutusjuhiseid ning järgige neid!
	Kandke kuulmekaitset. Kandke kaitseprille.
	Tehke kindlaks, et teised inimesed peavad kinni piisavast ohutusvahemaast.
	Ärge niitke kallakul üles- või allapoole.
	Eemalepaiskuvate osade oht töötava moo-tori korral.
	Hoidke käed ja jalad pöörlevatest nugadest eemal.
	Eemaldage enne muruniiduki käitamist maas lebavad väikeosad, mis võidakse ee-male paisata.

	Mürgistusoht! Kasutage toodet ainult välis- tingimustes ja mitte kunagi suletud või hal- vasti ventileeritud ruumides.
	Eemaldage enne hooldustööde teostamist süüteküünla pistik.
	Hoiatus kuumade pealispindade eest.
	TÄHELEPANU! Käitusained on tuleohtlikud ja plahvatusvõimelised - põletusoht. Ärge tankige kuuma või töötava mootoriga.
	Mootoriõli
	Kontrollige õlitaset.
	Paagi maht
	Noa pikkus. Max lõikelaius.
	DRIVE - sõiduajami look STOPP - mootoripiduri hoob
	Elektristarter
	Automaatne käivitushoob
	Toote garanteeritud helivõimsustase.
	Toode vastab kehtivatele Euroopa direktiivi- dele.
	Toode vastab kehtivatele Serbia direktiivide- le.

1 Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue toote meeldivat ja edukat kasutamist.

Juhis:

Selle toote tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad tootel või toote tõttu alljärgnevatel juhtudel:

• Asjatundmatu käsitsemine
  • Käitusjuhendi eiramine

• Remondid kolmandate isikute, volitamata spetsialistide poolt

• Mitte-originaalosade paigaldamine ja nendega väljavahetamine
  • Mitte sihtotstarbekohane kasutus
• Elektrisüsteemi ülesütlemised riiklike elektrialaeeskirjade ja nõuete eiramisel

Pidage silmas:

Käsitsusjuhend on könealuse toote koostisosa.

See sisaldab tähtsaid juhiseid, kuidas saate tootega ohutult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käsitsusjuhendis esitatud ohutusnõue-tele peate tingimata järgima oma riigis toote käitamise kohta kehtivaid eeskirju.

Tutvuge enne toote kasutamist köigi käsitsus- ja ohutusjuhistega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käsitsusjuhendit hästi ja andke köik dokumendid toote edasiandmisel kolmandate-le isikutele kaasa.

2 Toote kirjeldus (joon. 1-28)

1. Ülemine lükkesang
   1a. Sõiduajam (look)
   1b. Rakendustross
   1c. Kiirpingutushoob
   1d. Alusseib
   1e. Alusseib
   1f. Plastist tähtmutter
2. Mootoripiduri hoob
   2a. Gaasitross
3. Elektristarteri moodul
   3a. Elektristarter
   3b. Polt
4. Alumine lükkesang
   4a. Plastist tähtmutter
   4b. Vahehoidik
   4c. Juhik
   4d. Polt
   4e. Kaabliklamber
5. Kütusepaak
   5a. Paagikork
6. Öhufiltri kate
   6a. Öhufilter
7. Veeühendus
8. Veereratas
9. Süüteküünla pistik
   9a. Süüteküünal
10. Summuti
11. Õlimõõtevarras
12. Külgväljaviskeluuk
    12a. Külgväljavise
13. Ajamiratas
14. Lõikekõrguse seadur
15. Väljaviskeluuk
    15a. Multšimissüdamik
16. Rohupüüdekott
17. Tömbenöörstarter
    17a. Trossikonks
    17b. Tiibmutter
18. Nuga
    18a. Noapolt
    18b. Alusseib

18c. Mootori spindel
18d. Kiilrihm
19. Karburaatori polt
20. Aku
20a. Lahtilukustusklahv
20b. Laadimisseisundi näidik
21. Akulaadija

3 Tarnekomplekt (joon. 1-2)

Pos Arv Nimetus

1. 1 x Ülemine lükkesang
   1c. 2 x Kiirpingutushoob
   1d. 2 x Alusseib
   1e. 2 x Alusseib
   1f. 2 x Plastist tähtmutter

2. 1 x Alumine lükkesang

4a. 2 x Plastist tähtmutter

4b. 2 x Vahehoidik

4c. 2 x Juhik

4d. 2 x Polt

4e. 1 x Kaabliklamber

12a. 1 x Külgväljavise

15a. 1 x Multšimissüdamik

1. 1 x Rohupüüdekott

2. 1 x Aku

3. 1 x Akulaadija

1 x Bensiini-muruniiduk

2 x Käitusjuhend

(muruniiduk, aku+laadija)

4 Sihtotstarbekohane kasutus

Bensiini-muruniiduk on ette nähtud eraviisiliseks kasutamiseks öue- ja hobiaias. Öue- ja hobiaia muruniidukiteks peetakse selliseid seadmeid, mille iga-aastane kasutus ei ületa reeglina 50 tundi ja mida kasutatakse eelkõige rohuvõi murupindadel, kuid mitte avalikel rajatistel, parkides, spordirajatistel või põllu- ning metsamajanduses.

Toodet tohib kasutada ainult vastavalt selle otstarbele. Igasugune edasine ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud iga liiki kahjude või vigastuste eest vastutab kasutaja ja mitte tootja.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ja käsitsusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes toodet kasutavad ja hooldavad, peavad seda tundma ning olema võimalikest ohtudest teavitatud.

Tootel teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Toodet tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.

Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirja- dest ning tehnilistes andmetes esitatud möötmetest.

HOIATUS

Palun lugege enne seadme käikuvõtmist oma ohutuse huvides käesolev käsiraamat ja ohutusjuhised põhjalikult läbi. Kui annate toote üle kolmandatele isikutele, siis pange käesolev käitusjuhend alati kaasa.

Toode on 20V IXES seeria osa ja seda tohib käitada ainult selle seeria akudega. Akusid tohib laadida ainult selle seeria laadijatega. Järgige seejuures tootja andmeid.

5 Mitte sihtotstarbekohane kasutus

Palun pidage silmas, et meie tooted pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui toodet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ja sa-maväärsetel tegevustel.

HOIATUS

Kasutaja kehalise ohustamise töttu ei tohi muruniidukit järgnevateks töödeks kasutada (ebatäielik loetlus):

• puhmaste, hekkide ja põösaste kärpimiseks,
  – ronitaimede lõikamiseks,
• muruhoolitsuseks katusetaimestikel ja rõdukastides,
• puu- ja hekilõikmete hekseldamiseks ning peenesta-miseks,
• könniteede puhastamiseks (äraimemine, eemalepuhumine),
• pinnasekörgendite nagu nt mutimullahunnikute ta-sandamiseks,
  – lõikematerjali transportimiseks, välja arvatud selleks ette nähtud rohupüüdekotis.

Käitusjuhendis esitatud signaalsönade selgitus

OHT

Signaalsõna vahetult eelseisva ohtliku olukorra tähistamiseks, mille tagajärjeks on, kui seda ei väldita, surm või raske vigastus.

HOIATUS

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võib olla, kui seda ei väldita, surm või raske vigastus.

ETTEVAATUST

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võib olla, kui seda ei väldita, vähene või mõõdukas vigastus.

TÄHELEPANU

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võivad olla, kui seda ei väldita, materiaalsed kahjud tootel või omandil/valdusel.

6 Ohutusjuhised

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal!

HOIATUS

Lugege kõiki ohutusjuhiseid, korraldusi, il- lustratsioone ja tehnilisi andmeid, millega see toode on varustatud.

Hooletused alljärgnevatest korraldustest kinnipidamisel võivad põhjustada raskeid vigastusi.

HOIATUS

Tutvuge enne tootega töötamist köigi käsitsemisosadega.

• Harjutage tootega ümberkäimist ja laske kogenud kasutajal või spetsialistil talitlust, toimeviisi ning töövõtteid selgitada.
  – Tehke kindlaks, et oskate toote hädajuhtumil kohe seisata.
• Toote asjatundmatu kasutamine võib põhjustada raskeid vigastusi.
  – Lülitage toode önnetuse või rikke tekkimisel käituse ajal kohe välja.
  Ravige vigastusi asjatundlikult või pöörduge arsti poole.

Kes et tohi toodet kasutada:

• Lapsed ja teised isikud, kes ei tunne kasutuskorral-dust (kohalikud nõuded võivad määrata kindlaks kasu-taja miinimumvanuse).
• Inimesed, kes on alkoholi, uimastite, ravimite mõju all, väsinud või haiged.

6.1 Käsijuhitavate muruniidukite ohutusjuhised

• Lugege hoolikalt kasutuskorraldust. Tutvuge toote seadete ja öige kasutamisega.
• Ärge lubage lastel või teistel isikutel, kes ei tunne kasutuskorraldust, muruniidukit kasutada. Kohapealsed nõuded võivad määrata kindlaks kasutaja miinimumvanuse.
• Ärge niitke kunagi, kui teised isikud, eriti lapsed või loomad, on läheduses. Möelge sellele, et masinajuht või kasutaja vastutab teiste isikute või nende omandiga seonduvate önnetuste eest.
• Niitke ainult hea nähtavuse korral. Kolmandad isikud on vaja eemal hoida.
• Kui peaksite toote teistele isikutele üle andma, siis palun väljastage ka käesolev käsitsusjuhend.
• Niitmise ajal tuleb kanda alati tugevaid libisemiskindlaid jalatseid ja pikki pükse. Ärge niitke paljajalu ega kergetes sandaalides.
• Kontrollige maastikku, millel toodet kasutatakse, ja eemaldage kõik esemed nagu kivid, mänguasjad, puupulgad ning traadid, mis võidakse kaasa haarata ja eemale paisata.

• Seisake mootor, oodake ära selle seiskumine ja tömmake süüteküünla pistik maha, kui
  – Lahkute toote juurest.
  – Kõrvaldate blokaade või ummistusi.

• Kui toode tabas võõrkehi.

• Tootel tekivad rikked ja ebatavalised vibratsioonid.

HOIATUS

Kütus on äärmiselt süttimisohtlik:

• Säilitage kütust ainult selleks ettenähtud mahutites (kanistrites).
• Tankige ainult öues ja ärge suitsetage tankimise ajal.
• Kütus tuleb sisse valada enne mootori käivitamist. Mil mootor töötab või kohe pärast toote väljalülitamist ei tohi paagikorki avada ega kütust juurde valada.
• Kui kütus voolas üle, siis ei tohi proovida mootorit käivitada. Selle asemel tuleb toode kütusega saastunud pinnalt eemaldada. Tuleb vältida igasugust käivituskatset, kuni kütuseaurud on lendunud.
• Ohutusalastel põhjustel tuleb kütusepaak ja muud paagikorgid kahjustumise korral välja vahetada.
• Ärge säilitage kütust kunagi sädemeallika läheduses. Kasutage alati kontrollitud kanistrit. Hoidke lapsed kütusest eemal.
• Asendage defektsed mürasummutid.
• Enne kasutamist tuleb alati vaatlusega kontrollida, kas nuga ja kinnituspoldid on ära kulunud või kahjustatud. Viskumise vältimiseks tohib ärakulunud või kahjustatud nuge ning kinnituspolte vahetada ainult komplektikaupa.

6.2 Elektrialane ohutus

• Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
• Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
• Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektrilöögi riski.

HOIATUS

Järgige laadimise ohutusjuhiseid ja korrektse kasutuse juhiseid, mis on esitatud Teie aku ning laadija käitusjuhendis. Laadimisprotseduuri üksikasjaliku kirjelduse ja edasist informatsiooni leiate käesolevast eraldi käsitsemisjuhendist.

Aku ja laadija vale kasutamine võib elektrilööki või tu-lekahju põhjustada.

6.3 Ümberkäimine

Käsitsemine:

• Hoolitsege selle eest, et köik mutrid, poldid ja kruvid on tugevasti kinni pingutatud ning toodet hoitakse turvalises tööseisundis.
• Ärge säilitage toodet kunagi koos paagis oleva kütusega hoones, kus kütuseaurud võivad lahtise tule või sädemetega kokku puutuda.

• Laske enne toote seismapanemist suletud ruumidesse mootoril maha jahtuda.

• Hoidke mootor, summuti ja kütusepaagi piirkond tule-kahju ohu vähendamiseks rohust, lehtedest ning välja-tungivast määrdest (ölist) puhas.

• Kontrollige rohupüüdeseadist regulaarselt kulumise või talitlusvõime kao suhtes.
• Asendage ohutusalastel põhjustel kulunud või kahjustatud osad.
• Kui kütusepaak tuleb tühjendada, siis peaks see toimuma öues.
• Ärge laske sisepõlemismootoril töötada suletud ruumides, kus võib koguneda ohtlik süsinikmonooksiid.
• Niitke ainult päevavalguses või hea tehisvalgustuse korral.
• Kui võimalik, siis tuleb vältida toote kasutamist märja rohuga.
• Toote kasutamine äikese korral on keelatud - pik-selöögi oht!
• Pöörake kallakutel alati tähelepanu heale seisule.
• Juhtige toodet ainult sammukiirusel.
• Ratastel toodete puhul kehtib: Niitke risti kallakut, mitte kunagi üles- või allapoole. Olge eriti ettevaatlik, kui muudate kallakul söidusuunda.
• Ärge niitke ülemäära järskudel kallakutel ja prügide-poode, kraavide või tiikide läheduses. Olge eriti ette-vaatlik, kui pöörate toodet ümber või tömbate enda poole.

HOIATUS

Töötamisel ja söidusuuna muutmisel nõlva-del ning kallakutel tuleb olla eriti ettevaatlik:

• Pöörake tähelepanu turvalisele seisule.
• Kandke libisemiskindla, haarduva tallaga jalatseid ja küllaldast riietust.
  – Niitke alati kallakuga risti.
• Üle 15-kraadise kaldega kallakutel ei tohi tootega ohutusalastel põhjustel söita.
• Harjutage erilist ettevaatust tagurpidiliikumisel ja toote tömbamisel. Komistamisoht!

- Peatage nuga, kui muruniidukit tuleb kallutada, kui seda transporditakse üle muude pindade kui rohu ja kui seda liigutatakse niidetavalt pinnalt ära või selle juurde.

ETTEVAATUST

Muruniidukit ei tohi kasutada ilma, et terviklik rohupüü-deseadis või väljaviskeava isesulguv eraldav kaitseseadis on paigaldatud.

• Ärge kasutage muruniidukit kunagi kahjustatud kaitse-seadistega või kaitsevõredega või paigaldamata kait-seseadisteta nagu nt põrkeplekkideta ja/või rohupüü-deseadisteta.
• Ärge muutke mootori reguleerimisseadeid ega andke sellele liigpöördeid.
• Vabastage mootoripidur ja sidestage enne mootori käivitamist köik löiketööriistad ja ajamid lahti.
• Käivitage mootorit ettevaatlikult vastavalt tootja korral-dustele. Pöörake tähelepanu jalgade piisavale vahe-kaugusele noast.

- Mootori käivitamisel ei tohi muruniidukit kallutada, välja arvatud juhul, kui muruniidukit tuleb sellel protseduuril üles tõsta. Kallutage sel juhul seda ainult nii palju, kui see on tingimata vajalik, ja tõstke seda üles ainult kasutaja vastasküljelt.

- Ärge käivitage mootorit, kui seisate väljaviskekanali ees.

- Ärge pange käsi või jalgu kunagi pöörlevate osade juurde või alla. Hoidke ennast alati väljaviskeavast eemale.

- Ärge tõstke ega kandke kunagi töötava mootoriga mu-runiidukit.

- Seisake mootor ja veenduge, et köik liikuvad osad on seiskunud ja kui olemas, on süütevõti välja tömmatud:

- Enne blokaadide vabastamist või ummistuste kõrvaldamist väljaviskekanalis.

- Enne toote kontrollimist, puhastamist või sellel tööde läbiviimist.

– Kui tabati võõrkeha. Otsige tootel kahjustusi ja viige nõutavad remondid läbi enne toote uuesti käivitamist ja sellega töötamist. Kui toode hakkab ebatavaliselt tugevalt vibreerima, siis on vajalik kohene ülekontrollimine.

– Kui eemaldute toote juurest.

- Enne juurdetankimist.

- Mootori seiskumisel tuleb drosselklapp sulgeda. Kui mootoril on bensiinikraan, siis tuleb see pärast kasutamist sulgeda.

- Toote käitamine ülemäärase kiirusega võib suurenda-da õnnetusohtu.

- Olge toote seadistustöödel ettevaatlik ja vältige sõrmede kinnikiilumist liikuva noa ning jäikade seadmeosade vahel.

- Olge eriti ettevaatlik järeleandvatel pinnastel ja prügi-depoode, kraavide või tiikide läheduses niitmisel.

• Vältige kohti, kus rattad enam ei haardu või niitmine on ebaturvaline.

- Pöörake tänava lähedal tähelepanu teeliiklusele.

OHT

Komistamisoht!

Harjutage erilist ettevaatust tagurpidiliikumisel ja toote tömbamisel.

Veenduge enne tagurpidiliikumist, et Teie taga pole väikelapsi.

- Kasutaja peab olema kasutamises, seadistamises ja käsitsemises (seadistus keelatud rakendused) piisavalt koolitatud.

- Kontrollige regulaarselt toodet ja tehke iga kord enne kasutamist kindlaks, et köik käivitusfiksaatorid ning puutelülitid talitlevad nöuetekohaselt.

- Pidage silmas, et nõuetele mittevastav hooldus, mitteühilduvate varuosade kasutamine või ohutusseadiste eemaldamine või modifitseerimine võib seadmel kahjustusi ja sellega töötavatel inimestel raskeid vigastusi põhjustada.

- Pidage silmas, et toote ohutussüsteeme või seadiseid ei tohi manipuleerida ega deaktiveerida. Ärge eemaldage kunagi osi, mis on ette nähtud ohutuseks.

- Pidage silmas, et kasutaja ei tohi muuta ega manipuleerida mitte mingeid pitseeritud seadeid mootori pöördearvu reguleerimises.

- Kasutage ainult tootja poolt soovitatud nuge ja tarvikuid. Muude rakendustööriistade ja muude tarvikute kasutamine võib tähendada kasutajale vigastusohtu.

- Hoidke toodet alati heas käitusseisundis.

- Müra- ja võnkekoormuse vähendamiseks on vaja teha piisavaid pause.

6.4 Jääkoht ja kaitsemeetmed

Ergonoomiliste põhimõtete eiramine

Isikliku kaitsevarustuse (IKV) hooletu kasutamine

Isikliku kaitsevarustuse hooletu kasutamine või selle kasutamisest loobumine võib põhjustada raskeid vigastusi.

• Kandke ettekirjutatud kaitsevarustust.

Inimlik käitumine, vale käitumine

- Olge köigil töödel alati kontsentreeritud.

Jääkoht

- Ei saa kunagi välistada.

Ohustamine müra töttu

Kuulmekahjustused

Pikemaajaline kaitsmata töötamine tootega võib põhjustada kuulmekahjustusi.

- Kandke põhimõtteliselt kuulmekaitset.

Käitumine avariijuhtumil

Alustage võimaliku tekkiva önnetuse korral vastavalt vaja-like esmaabimeetmetega ja kutsuge kiireimal võimalikul viisil arstiabi.

Jääkriskid

Toode on ehitatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski võib töötamisel esineda üksikuid jääkriske.

- Peale selle võivad köigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.

- Jääkriske saab minimeerida, kui järgitakse „Ohutusjuhiseid“ ja „Sihtotstarbekohast kasutust“ ning käsitsusjuhendit tervikuna.

- Vältige toote ettekavatsematut käimapanemist.

- Hoidke oma käed tööpiirkonnast eemal, kui toode on käigus.

- Toote ettekavatsematu käimapanemine.

- Pidage käsitsusjuhendis etteantud hooldus- ja ohutus- juhistest kinni.

HOIATUS

Pikemal töötamisel vöivad tekkida käsitseva isiku kätes vibratsioonide töttu verevarustushäired (Raynaud' sündroom).

Raynaud' sündroom on veresoonte haigus, mille puhul lähevad väikesed veresooned sörmedes ja varvastes spastiliselt krampi. Asjaomaseid piirkondi ei varustata enam piisavalt verega ja need muutuvad seetöttu äärmiselt kahvatuks. Vibreerivate toodete sagedane kasutamine võib halvendatud verevarustusega isikutel (nt suitsetajad, diabeetikud) närvikahjustusi tekitada.

Kui märkate ebatavalisi vaevusi, siis löpetage kohe töö ja pöörduge arsti poole.

7 Tehnilised andmed

Mootori tüüp 4-taktimootor/õhkjahutusega
Töömaht 150 cm3
Tööpöörded 2800 min	-1
Mootori võimsus 2,6 kW/3,5 PS
Kütus tavabensiin/pliivaba max 10% bioetanooli
Paagi maht 0,8 l
Mootoriõli SAE 10W-30/SAE 10W-40
Paagi maht/õli 0,4 l
Lõikekõrguse seadur 25-75 mm/8-kordne
Lõikekõrgused	25 (1) / 35 (2) / 45 (3) / 50 (4) / 55 (5) / 65 (6) / 70 (7) 75 (8) (+ / - 5) mm
Rohupüüdekoti maht	55 l
Lõikelaius	46 cm
CO2-pääst	1033 g/kWh
Kaal (tühja paagiga ja täielikult monteeritud)	28,5 kg

Õigus tehnilisteks muudatusteks reserveeritud!

Müra ja vibratsioon

HOIATUS

Müra vöib Teie tervisele tösist möju avaldada. Kui masina müra ületab 85 dB, siis kandke ise ja paluge läheduses viibivatel isikutel kanda sobivat kuulmekaitset.

Müra tunnusväärtused

Helirõhutase L_pA	74,6 dB
Mõõtemääramatus K_pA	1,81 dB
Garanteeritud helivõimsustase L_wA	96 dB
Mõõdetud helivõimsustase L_wA	94,6 dB
Mõõtemääramatus K_wA	1,81 dB

Pidage vajaduse korral puhkeaegadest kinni ja piirake töö kestus vähimale vajalikule.

Vibratsiooni tunnusväärtused (käsivarre öötsumine)

Vibratsioon ahv	5,7 m/s2
Möötemääramatus Kh	2,3 m/s2

Piirake müra teke ja vibratsioon miinimumile!

• Kasutage ainult laitmatuid tooteid.
- Hooldage ja puhastage toodet regulaarselt.
- Kohandage oma tööviis tootele.
- Ärge koormake toodet üle.
- Laske toode vajaduse korral üle kontrollida.
- Lülitage toode välja, kui seda ei kasutata.
- Kandke kindaid.

Järgige ohtude vähendamiseks järgmisi juhiseid:

• Hoidke oma keha ja eriti käed külma ilma korral soojad.
• Tehke regulaarselt pause ja liigutage seejuures verevarustuse parendamiseks käsi.
• Hoolitsege regulaarse hooldusega toote ja tootel kinniolevate osade võimalikult vähese vibratsiooni eest.

8 Lahtipakkimine

HOIATUS

Toode ja pakendusmaterjalid pole laste mänguas-jad!

Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida! Valitseb allaneelamis- ja lämbumisoht!

• Avage pakend ja võtke toode ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige toodet ja tarvikuosi transpordikahjustuste suhtes. Teavitage võimalikest kahjudest kohe trans-pordiettevõtet, millega toode kohale tarniti. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel toote-ga.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.

9 Montaaž

ETTEVAATUST

Vigastusoht pöörleva noa töttu. Teostage tootel töid ainult väljalülitatud ja paigalseisva noa korral!

TÄHELEPANU

Pöörake tähelepanu sellele, et lükkesanga montaažil ei muljuta gaasitrossi.

Asetage toode tasasele sirgele pinnale.

Vajalikud tööriistad:

• Ristpeakruvikeeraja*
* = ei sisaldu tingimata tarnekomplektis!

9.1 Alumise lükkesanga (4) montaaž (joon. 3)

1. Demonteerige poldist (4d), vahehoidikust (4b) ja plastist tähtmutrist (4a) koosnev detail.
2. Lükake vastavalt üks juhik (4c) poldile alumisel lükkesangal (4).
3. Pange alumine lükkesang (4) juhikutele (4c). Pöörake tähelepanu sellele, et alumine lükkesang (4) istub poldis ja kinnitusavad ühtivad.
4. Paigaldage vastavalt üks polt (4d) läbi alumise lükkesanga (4) kinnitusavade.
5. Paigutage vahehoidik (4b) igale poldile (4d) ja kindlus-tage vastavalt ühe plastist tähtmutriga (4a).

9.2 Ülemise lükkesanga (1) montaaž (joon. 4)

1. Joondage ülemine lükkesang (1) alumise lükkesanga (4) vastavatele kinnituspunktidele välja.
2. Pange vastavalt üks alusseib (1d) kiirpingutushoovale (1c) ja paigaldage läbi ülemise ning alumise lükkesanga (1/4) kinnitusavade.
3. Paigutage üks alusseib (1e) igale kiirpingutushoovale (1c).
4. Kindlustage kiirpingutushoob (1c) vastavalt ühe plastist tähtmutriga (1f). Pöörake seejuures tähelepanu sellele, et gaasitross ja rakendustross, mis kinnitatakse hiljem kaabliklambriga (4e), ei sega.

9.3 Elektristarteri mooduli (3) montaaž (joon. 1, 5-9)

1. Vajutage mootoripiduri hoova (2) parem külg ülemisel lükkesangal (1) plastist kinnituspesast välja.
2. Liigutage mootoripiduri hooba (2) ettepoole, et see plastist kinnituspesast lahti haakida.
3. Lükake elektristarteri moodul (3) ülemisele lükkesangale (1).
4. Kindlustage elektristarteri moodul (3) kruvidega (3b). Pöörake seejuures tähelepanu sellele, et gaasitross (2a) ja rakendustross (1b), mis kinnitatakse hiljem kaabliklambriga (4e), ei sega.
5. Pingutage kruvid (3b) ristpeakruvikeerajaga.
6. Tömmake gaasitross (2a) läbi elektristarteri mooduli (3) nagu on kujutatud joonisel 6.
7. Pange gaasitross (2a) mootoripiduri hoova (2) sisse ja vajutage mootoripiduri hoova (2) parem külg jälle ülemisel lükkesangal (1) plastist kinnituspessa.
8. Fikseerige gaasitross (2a) ja rakendustross (1b) kaasasoleva kaabliklambriga (4e) alumise lükkesanga (4) külge.
9. Riputage tömbenöörstarteri (17) käepide trossikonksu (17a). Vabastage selleks vajaduse korral tiibmutter (17b).

10 Enne käikuvõtmist

TÄHELEPANU

Monteerige toode enne käikuvõtmist tingimata terviklikult!

HOIATUS

Terviseoht!

Kütuse-/määrdeöliaurude ja heitgaaside sissehingamine vöib pöhjustada raskeid tervisekahjustusi, teadvuse-tust ning äärmusjuhtumil surma.

• Ärge hingake kütuse-/määrdeöliaure ja heitgaase sisse.
  – Käitage toodet ainult öues.

TÄHELEPANU

Toote kahjustumine!

Kui toodet käitatakse ilma või liiga vähese mootori- ja käigukastiõliga, siis võib see põhjustada mootorikahjustuse.

- Valage enne käikuvõtmist kütus ja öli sisse. Toode tarnitakse ilma mootori- ja käigukastiõlita.

TÄHELEPANU

Keskkonnakahjud!

Väljavoolanud öli vöib pöördumatult keskkonda saastata. Vedelik on äärmisel mürgine ja vöib kiiresti veesaastet pöhjustada.

– Lisage öli/laske välja ainult tasastel, sillutatud pindadel.
- Kasutage täiteotsakut või lehtrit.
– Koguge väljalastud öli sobivasse nõusse.
– Pühkige üleloksutatud öli kohe hoolikalt ära ja utiliseerige lapp vastavalt kohalikele eeskirjadele.
- Utiliseerige öli vastavalt kohalikele eeskirjadele.

TÄHELEPANU

Kahjustusoht!

Kui kasutatakse valesti ladustatud või välja laskmata kütuseid, siis võib karburaator ummistuda või mootori käitus halveneda.

- Valage mittevajatav kütus õhutihedasse mahutisse ja säilitage seda pimedas, jahedas ruumis.

TÄHELEPANU

Sellest tootest tingitud teatud mürakoormus pole välditav. Paigutage müraintensiivsed tööd heaks kiidetud ja selleks ettenähtud aegadele. Pidage vajaduse korral puhkeaega-dest kinni ja piirake töö kestus vähimale vaja-likule.

Isikliku kaitse ja läheduses asuvate inimeste kaitse tagamiseks tuleb kanda sobivat kuulmekaitset.

Asetage toode tasasele sirgele pinnale.

Vajalikud tööriistad:

• Möödutops 1 liiter (öli-/ kütusekindel)*
  • Lehter*
  • Lapp/rätik*

* = ei sisaldu tingimata tarnekomplektis!

10.1 Mootoriõli sissevalamine (joon. 10)

TÄHELEPANU

Toode tarnitakse ilma mootoriõlita. Valage seetõttu enne käikuvõtmist tingimata öli sisse. Kasutage seleks multiviskoosset öli (SAE 10W-30 või SAE 10W-40).

Kontrollige ölitaset regulaarselt iga kord enne käikuvõt-mist. Liiga madal ölitase võib mootorit kahjustada.

1. Keerake ölimöötevarras (11) vasakpöördega välja.

2. Täitke paak lehtri abil mootoriõliga. Pöörake tähelepanu max täitekogusele (vt tehnilisi andmeid). Valage öli ettevaatlikult täiteotsaku alaservani sisse.

3. Pühkige ölimöötevarras (11) puhta ebemevaba lapiga üle.

4. Pistke ölimöötevarras (11) taas sisse ilma ölimöötevarrast (11) jälle sisse kruvimata.

5. Tõmmake ölimõõtevarras (11) välja ja lugege horisontaalses asendis õlitase maha. Õlitase peab asuma ölimõõtevardal (11) max ja min vahel.

6. Kui ôlitase on liiga madal, siis lisage soovitatud kogus ôli (vt tehnilisi andmeid).

7. Keerake ölimöötevarras (11) seejärel taas sisse.

10.2 Kütuse sissevalamine (joon. 11)

OHT

Tulekahju- ja plahvatusoht!

Kütus võib sissevalamisel süttida ja võib-olla plahvata-da. See põhjustab raskeid põletusi või surma.

• Lülitage mootor välja ja laske sellel maha jahtuda.
• Hoidke kuumus, leegid ja sädemed eemal.
• Valage kütust sisse ainult öues.
  • Kandke kaitsekindaid.
  • Vältige kokkupuudet naha ja silmadega.
• Käivitage toodet vähemalt 3 m kütuse sissevalamiskohast eemal.
• Pöörake tähelepanu ebatihedustele. Kui kütust voolab välja, siis ärge käivitage mootorit.

TÄHELEPANU

Toode tarnitakse ilma kütuseta. Valage see-tõttu enne käikuvõtmist tingimata kütus sis-se. Kasutage selleks Super E10 bensiini.

1. Puhastage sissevalamispiirkonna ümbrus. Mustus kütusepaagis (5) põhjustab käitusrikkeid.
2. Avage paagikork (5a) ettevaatlikult, et võimalik valit-sev ülerõhk saaks väljuda.
3. Täitke kütusepaak (5) lehtri abil kütusega. Pöörake tähelepanu max täitekogusele (vt tehnilisi andmeid). Valage kütus ettevaatlikult täiteotsaku alaservani sisse.
4. Sulgege paagikork (5a) taas. Tehke kindlaks, et paagikork (5a) sulgub tihedalt.
5. Puhastage paagikork (5a) ja ümbrus.

10.3 Aku (20) laadimisseisund (joon. 1, 2, 12)

Muruniiduk on varustatud elektristarteriga (3a). Käivitusakuna toimib liitiumioonaku (20). Aku (20) ja laadija (21) kasutust kirjeldatakse kaasapandud kasutusjuhendis.

1. Vajutage laadimisseisundi kontrollimiseks akul (20) laadimisseisundi näidiku (20b) klahvi. Aku laadimisseisundi näidik (20b) annab märku aku (20) laadimisseisundist.
2. Akut (20) tohib laadida ainult kaasapandud laadijaga (21). Muruniiduki käitamisel akut (20) ei laeta.

10.4 Lõikekõrguse seadistamine (joon. 13)

TÄHELEPANU

Lõikekõrgust tohib seada ainult seisatud mootori ja mahatõmmatud süüteküünlapistiku korral.

• Seadistage tihedas kõrges rohus kõrgeim lõikeaste ja niitke aeglasemalt. Hooaja esimene lõikus tuleks valida suurema lõikekõrgusega. Seadistage lõikekõrgus nii, et toodet ei koormata üle.
• Valige lõikekõrgus olenevalt muru tegelikust pikku-sest.
• Tehke mitu läbikäiku nii, et maksimaalselt kärbitakse muru ühekorraga 4 cm.
• Ōige lõikekõrgus on
• ilumuru puhul umbes 30 mm - 45 mm
• tarbemuru puhul umbes 40 mm - 65 mm.

Lõikekõrguse seadistamine toimub lõikekõrguse seaduri (14) hoovaga. Seadistada saab erinevaid lõikekõrgusi.

1. Tõmmake lõikekõrguse seadistussüsteemi (14) hooba väljapoole.
2. Lükake lõikekõrguse seaduri (14) hoob soovitud lõike-kõrguse positsiooni.
3. Laske lõikekõrguse seaduri (14) hoob jälle lahti. Hoob fikseerub soovitud positsioonis.

10.5 Aku (20) sissepanemine/väljavõtmine (joon. 14)

1. Vajutage aku (20) väljavõtmiseks tootest aku (20) asuvat lahtilukustusklahvi (20a) ja tömmake aku (20) välja.
2. Aku (20) sissepanemiseks lükake aku (20) mööda juhtsiini elektristarteri moodulisse (3). See fikseerub kuuldavalt.

10.6 Noapeatamisseadis (joon. 1, 21)

Iga kord enne käikuvõtmist peate noapeatamisseadise üle kontrollima. Käivitage mootor 11.4 all kirjeldatud viisil.

1. Laske mootoripiduri hoob (2) lahti. Mootor lülitub välja ja nuga (18) pidurdatakse seisma.
2. Nuga (18) peab 7 sekundi jooksul peatuma.

11 Käitamine

Muruniidukit käitatakse öhkjahutusega võimsa 4-taktimoo- toriga.

Toodet saab käivitada elektristarteri mooduliga või ilma ja see on varustatud lõikekõrguse 7-kordse seaduriga, rohupüüdekorviga ning kokkuklapitava lükkesangaga.

Palun leidke käsitsemisosade talitlus alljärgnevatest kirjeldustest.

Kontrollimine enne käsitsemist

• Kontrollige mootori köiki külgi öli- ja kütuselekete suhtes.
• Kontrollige mootoriöli taset.
• Kontrollige kütusetaset – kütusepaak peaks olema vähemalt pooleldi täis.
• Kontrollige öhufiltris seisundit.
• Kontrollige kütusetorustike seisundit.
• Veenduge, et süütekününla pistik on süütekününla külge kinnitatud.
• Pöörake tähelepanu kahjustuste ilmingutele.
• Kontrollige üle, et köik kaitsekatted on paigaldatud ja köik kruvid, mutrid ning poldid on kinni pingutatud.

11.1 Niitmine rohupüüdekotiga

TÄHELEPANU

Ärge käitage toodet ilma täielikult paigaldamata rohupüüdekotita või ilma multšimissüdamikuta.

TÄHELEPANU

Võtke maha või paigaldage rohupüüdekotti ainult väljalülitatud mootori ja paigalseisva noa korral.

11.1.1 Rohupüüdekoti (16) sissepanemine (joon. 15)

1. Tõstke tagumine väljaviskeluuk (15) üles.
2. Haarake rohupüüdekoti (16) kandekäepidemest külge.
3. Riputage rohupüüdekott (16) selleks ettenähtud rohupüüdekoti rippkinnituse külge toote tagaküljel.
4. Pange tagumine väljaviskeluuk (15) maha, see hoiab rohupüüdekotti (16) positsioonis.

11.1.2 Rohupüüdekoti (16) tühjendamine (joon. 1, 15)

HOIATUS

Lülitage mootor enne rohupüüdekoti mahavõtmist välja ja oodake ära noa seiskumine.

TÄHELEPANU

Vigastusoht!

Võtke rohupüüdekotti maha ainult väljalülitatud mootori ja paigalseisva noa korral.

Kui niitmise ajal jäävad rohujäägid maapinnale lebama, siis tuleb rohupüüdekott tühjendada.

1. Tõstke rohupüüdekoti (16) väljavõtmiseks tagumine väljaviskeluuk (15) üles.

2. Võtke rohupüüdekott (16) kandekäepidemest välja. Ohutuseeskirja kohaselt kukub väljaviskeluuk (15) rohupüüdekoti (16) lahtihaakimisel kinni ja sulgeb tagumise väljaviskeava.

Kui seejuures jääb avasse rohujääke, siis on mootori kergemaks käivitamiseks otstarbekas muruniidukit umbes 1m tagasi tömmata.

TÄHELEPANU

Ärge eemaldage lõikematerjali jääke niiduki korpusest ja tööriistast käte või jalgadega, vaid sobivate abivahenditega, nt pühkimisharjaga või käsiharjaga.

Korraliku kogumise tagamiseks tuleb rohupüüdekott (16) ja eriti öhufilter (6a) pärast kasutamist puhastada.

11.2 Niitmine multšimissüdamikuga

Multšimisel peenestatakse lõikematerjali niiduki suletud korpuses ja jaotatakse taas murule laiali. Rohu kogumine ja utiliseerimine on tarbetu. Peen haljasniide langeb loodusliku väetisena murukamarasse, viib murusse niiskust ja varustab seda tähtsate toitainetega.

TÄHELEPANU

Multšimine on võimalik ainult suhteliselt lühikese muru korral.

11.2.1 Multšimissüdamiku (15a) sissepanemine (joon. 16)

1. Tõstke tagumine väljaviskeluuk (15) üles.
2. Võtke rohupüüdekott (16) (kui sisse pandud) kande-käepidemest välja.
3. Tõstke väljaviskeluuk (15) üles ja pange multšimissüdamik (15a) sisse.
4. Seadistage lõikekõrgus (vt 10.4).

Vihjed multšimisniitmiseks:

- Löigake 4-6 cm rohukörguse korral rohtu 2 cm tagasi.

11.3 Niitmine külgväljaviskega

Külgväljaviskega (12a) olete võimeline niitma ka kõrget ja metsikult kasvavat rohtu, mida niidetakse ainult harva.

11.3.1 Külgväljaviske (12a) sissepanemine (joon. 17)

1. Eemaldage esmalt rohupüüdekott (16) ja pange multšimissüdamik (15a) sisse (vt 11.2).
2. Vajutage külgväljaviskeklapi (12) lukustust, klappige üles ja hoidke kinni.
3. Pange külgväljavise (12a) sisse.
4. Sulgege külgväljaviskeklapp (12) aeglaselt. Külgväljaviskeklapp (12) kindlustab külgväljaviset (12a) väljakukkumise eest.

11.3.2 Külgväljaviske (12a) eemaldamine (joon. 17)

1. Vajutage külgväljaviskeklapi (12) lukustust, klappige üles ja hoidke kinni.
2. Eemaldage külgväljavise (12a) ja sulgege külgväljaviskeklapp (12).

11.4 Mootori käivitamine

JUHIS

Kui käivitatakse mootor, siis nuga pöörleb.

Ärge käivitage toodet, kui väljaviskekanal pole ühega järgmistest osadest kaetud:

• Rohupüüdekott
- Multšimissüdamik

11.4.1 Mootori käivitamine elekterkäivitusega (joon. 1, 2, 18)

1. Kontrollige aku (20) laadimisseisundit (vt 10.3) ja laadige see vajaduse korral täis.
2. Kontrollige iga kord enne käivitamist kütuse ja mootoriöli taset (vt löike 10.1 und 10.2). Veenduge, et süüteküünla pistik (9) on süüteküünla (9a) külge ühendatud.
3. Lükake laetud aku (20) mööda juhtsiini tootesse. Aku (20) fikseerub kuuldavalt.
4. Seiske muruniiduki taga.
5. Vajutage mootoripiduri hoob (2) vastu juhthooba ja hoidke seda.
6. Vajutage elektristarterit (3a) elektristarteri moodulil (3) ja hoidke seda.
7. Mootor käivitub.
8. Pärast toote käivitumist saate elektristarteri (3a) jälle lahti lasta.

11.4.2 Mootori käivitamine elekterkäivituseta (joon. 1, 19)

1. Kontrollige iga kord enne käivitamist kütuse ja mootoriöli taset (vt löike 10.1 und 10.2). Veenduge, et süüteküünla pistik (9) on süüteküünla (9a) külge ühendatud.
2. Seiske muruniiduki taga. Üks käsi surub mootoripiduri hooba (2) vastu juhthooba, teine käsi peaks olema tömbenöörstarteril (17).
3. Käivitage mootor tömbenöörstarteriga (17). Selleks tömmake käepidet u 10-15 cm (kuni tuntava takistuse-ni) välja. Tömmake siis jõuliselt ühe tömbega enda poole. Kui mootor ei peaks olema käivitunud, siis töm-make veelkord tömbenöörstarterit (17).
4. Mootoril oleva kaitsekihi töttu vöib tekkida kerge suit-suemissioon, kui kasutate toodet esimest korda. See on normaalne protseduur.

TÄHELEPANU

• Ärge laske tömbenöörstarteril tagasi viskuda. See vöib kahjustusi pöhjustada.
• Jaheda ilmaga võib osutuda vajalikuks käivitusprot-seduuri mitu korda korrata.

11.5 Mootori väljalülitamine

HOIATUS

Vigastusoht!

Pärast mootori väljalülitamist töötab nuga veel mõned sekundid edasi. Kui puudutate pöörlevaid osi, siis võivad olla tagajärjeks lõikevigastused.

– Oodake kuni noa seiskumiseni.
– Ärge pidurdage nuga käega.
- Kandke kaitsekindaid.
- Tömmake süüteküünla pistik süüteküünalt maha, et vältida mootori ettekavatsematut käivitumist, kui panete toote seisma või parkima.
– Hoidke oma jalad noast eemal.

1. Laske mootori seiskamiseks esmalt söiduajami look (1a) ja seejärel mootoripiduri hoob (2) lahti. Oodake ära, kuni nuga (18) seisab paigal.
2. Võtke aku (20) välja (vt lõiku 10.5).

11.6 Sõidurežiim (joon. 1)

Muruniiduk on varustatud tagasillaajamiga.

11.6.1 Sõiduajami sisselülitamine

1. Käivitage muruniiduk (vt 11.4).
2. Tömmake ja hoidke söiduajami look (1a) vastu juht-hooba.
3. Sõiduajam lülitatakse sisse (ajamiratas (13) liigub) ja muruniiduk hakkab edaspidi liikuma.

TÄHELEPANU

Vältige tootel kahjustusi! Vältige tootel kahjustusi! Käivitage käigukang alati täielikult (nii kaugele kui võimalik), et vältida käigukasti hilisemaid kahjustusi.

11.6.2 Sõiduajami (1a) väljalülitamine

1. Laske sõiduajami look (1a) lahti. Sõiduajam (1a) lülitatakse välja ja muruniiduk jääb seisma.
2. Mootor töötab edasi.

12 Tööjuhised

• Lõigake ainult teravate laitmatute nugadega, et rohukõrred ei narmastuks ega muru muutuks kollaseks.
• Juhtige puhta lõikepildi saavutamiseks muruniidukit võimalikult sirgete radadega. Seejuures peaksid rajad alati mõne sentimeetri võrra kattuma, et ei tekiks triipe.
• Hoidke niiduki korpuse alakülg puhas ja eemaldage rohusetted. Setted raskendavad käivitusprotseduuri, halvendavad lõikekvaliteeti ja rohu väljaviset.
• Kallakutel tuleb luua lõikerada kallakuga risti. Muruniiduki äralibisemist saab takistada ülespoole kaldu seadmisega.

HOIATUS

Kolmandad isikud on vaja eemal hoida.

12.1 Pärast niitmist

• Laske enne muruniiduki seismapanemist suletud ruumi alati esmalt mootoril maha jahtuda.
  Eemaldage enne lattu panemist rohi, puulehed, klee-puv mustus ja öli. Ärge ladustage muruniidukil muid esemeid.
• Kontrollige enne uuesti kasutamist köiki polte ja mutreid. Pingutage lötvunud poldid kinni.
• Tühjendage rohupüüdekott enne uuesti kasutamist.
  • Järgige samuti peatükki „Ladustamine“.

13 Puhastamine ja hooldus

HOIATUS

Laske parandustöid ja hooldustöid, mida käesolevas käitusjuhendis ei kirjeldata, viia läbi erialatöökojas. Kasutage ainult originaalvaruosi.

HOIATUS

Asjatundmatud hooldus- või puhastustööd võivad vigastusi põhjustada!

HOIATUS

Puhastus-, parandus- ja hooldustöödel võib toode ootamatult käivituda ning seetõttu vigastusi ning põletusi põhjustada.

– Lülitage toode välja.
- Tömmake süüteküünla pistik süütekünlalt maha.
– Eemaldage aku.
– Laske tootel maha jahtuda.

HOIATUS

Viige regulaarselt/ kord päevas ja enne käiku-võtmist läbi vaatlus- ning talitluskontroll/ hooldus tegemaks kindlaks, et toode on heas käitusseisundis.

– Nõuetele mittevastavad hooldused, mitteühilduvate varuosade kasutamine või ohutusseadiste eemaldamine või modifitseerimine võivad raskeid materiaalseid kahjusid või inimkahjusid põhjustada.
– Kui kasutaja ei suuda neid töid ise teostada, siis tu- leb esindusse pöörduda.

13.1 Puhastamine

13.1.1 Muruniiduki puhastamine (joon. 1)

• Aiavoolikuga soovitatakse puhastada ainult madala röhuga. Körgsurvepesur ei sobi toote puhastamiseks.
• Haakige rohupüüdekott lahti ja harjake see käsiharjaga puhtaks. Muruniiduki korpust saate samuti jämeda harjaga puhastada.
• Suurema määrdumise korral võite toote niiske lapiga üle pühkida.

TÄHELEPANU

Tühjendage enne muruniiduki kallutamist kütusepaak täielikult kütuse imupumbaga (ei sisaldu tarnekomplektis).

Muruniidukit ei tohi kallutada üle 90 kraadi.

1. Kallutage muruniidukit eelistatult tahapoole. Pöörake tingimata tähelepanu sellele, et süüteküünal (9a) näitab seejuures ülespoole. Kui süüteküünal (9a) näitab allapoole, siis vöib öli välja voolata ja mootoris ning karburaatoris suuremaid kahjustusi tekitada.
2. Alternatiivselt võite toote ka küljele kallutada, aga seejuures peate põörama tingimata tähelepanu sellele, et öhufiltri kate (6) asub ülaküljel.
3. Puhastage muruniiduki alakülg spaatli ja käsiharjaga. Spaatel aitab seejuures eemaldada noa (18) piirkonnast jämedaid ja suuremaid taimejääke. Aluspõhja pu-hastamine on lihtsam pärast töökasutust ja önnestub Teil põhjalikumalt. Siis on mustus ja taimejäägid veel värsked ja need siis hölpsamalt eraldada.
4. Vajaduse korral ja raskelt eraldatava mustuse korral võite kasutada ka spetsiaalpuhastusvahendit. Agressiivseid puhastusvahendeid nagu külmpuhastusvahendit või pesubensiini ei tohi kasutada.
5. Kontrollige, kas rohu väljavise on rohujääkidest vaba ja eemaldage need vajaduse korral.

13.1.2 Muruniiduki puhastamine veeühenduse (7) kohal (joon. 1, 20)

JUHIS

Pistke süüteküünla pistik jälle korrektselt süüte- küunlale.

1. Võtke esmalt multšimissüdamik (15a) või rohupüüdekott (16) välja.
2. Ühendage paigaldatud pisteliitmiku kaudu puhastamiseks aiavoolik veeühenduse (7) külge.
3. Keerake vesi lahti ja käivitage muruniiduk (vt Mootori käivitamine 11.4).
4. Vett keerutatakse pöörleva noaga (18) ringi.
5. Möne minuti pärast on muruniiduk köigist nakkunud mustuse- ja rohujääkidest vabastatud.
6. Laske muruniidukil seejärel veel lühikest aega edasi töötada, et eemaldada noaga (18) tsirkuleeritava öhu-ga suur osa niiskusest.

13.1.3 Kiilrihma (18d) puhastamine (joon. 21)

1. Kallutage muruniidukit tahapoole.
2. Puhastage kiilrihm (18d) iga kord pärast kasutamist käsiharja või suruõhuga.

13.2 Hooldus

• Regulaarne hoolikas korrashoid on vajalik, et garanteerida toote muutumata ohutusnivoo ja jõudlus.
• Hoolitsege selle eest, et kõik mutrid, poldid ja kruvid on tugevasti kinni pingutatud ning toode on turvalises tööseisundis.

• Kontrollige rohupüüdekotti regulaarselt kulumise või talitlusvõime kao suhtes.

• Asendage ohutusalastel põhjustel kulunud või kahjustatud osad.

• Kontrollige esi- ja tagarataste kindlat kinnitust.
• Rataste kerge liikuvuse tagamiseks soovitame me rat-tateljed ja rattarummud ühe korra hooaja jooksul ära puhastada.
• Töid, mida pole käesolevas käsitsusjuhendis kirjeldatud, peaks läbi viima ainult volitatud erialatöökoda.
• Asetage toode tasasele sirgele pinnale.

Vajalikud tööriistad:

• Montaaživõti*
• Kütuse imipump*
  • Lapp/rätik*
  • Lihtvõti/padrunvõti VM 17 mm*
  • Lihtvõti/padrunvõti VM 10 mm*
• Õlipump*
  • Lame ölipüüdevann (ölivahetuseks)*
  • Kogumismahuti*
  • Vasktraathari*

* = ei sisaldu tingimata tarnekomplektis!

13.2.1 Noa (18) vahetamine (joon. 1, 22)

HOIATUS

Kahjustatud noaga töötamisel valitseb vigas-tusoht.

• Kandke kaitsekindaid!
• Laske nuga ohutusalastel põhjustel teritada ja tasakaalustada ainult volitatud erialatöökojas. Optimaalse töötulemuse saavutamiseks soovitatakse lasta nuga üks kord aastas üle kontrollida.

• Noa vahetamisel tohib kasutada ainult originaalvaruosi.

• Tühjendage enne tera eemaldamist kütusepaak (5) kütuse imupumbaga. Ärge kallutage täidetud kütusevõi ölipaagiga muruniidukit kunagi küljele ega ette! Seetõttu saab mootor kahjustada ja garantii kaotab kehtivuse.

• Hoidke nuga (18) ühe käega kinni.
• Keerake noapolt (18a) lihtvõtme VM 17 abil vastupäeva mootori spindlilt (18c) maha. Eemaldage alusseib (18b).
• Paigaldage uus nuga (18) vastupidises järjekorras taas. Kinnitage noapolt (18a) nõuetekohaselt. Pööra- ke tähelepanu sellele, et nuga (18) on õigesti positsio- neeritud ja toetub kohakuti mootori spindlile (18c).
• Noapoldi (18a) pingutusmoment on 45 Nm. Asendage ka noapolt (18a), kui asendate noa (18).

13.2.1.1 Kahjustatud noad (18)

Kui nuga (18) peaks olema takistusega kokku puutunud, siis seisake kohe mootor ja tömmake süüteküünla pistik (9) maha.

• Kontrollige nuga (18) kahjustumise suhtes.
• Kahjustatud või paindunud noad (18) tuleb välja vahetada.
• Ärge painutage paindunud nuga (18) kunagi jälle sirgeks.

- Ärge töötage kunagi paindunud või tugevasti ärakulu-nud noaga (18), sest see põhjustab vibratsiooni ja võib põhjustada muruniidukil edasisi kahjustusi.

13.2.2 Ölitaseme kontrollimine (joon. 10)

HOIATUS

Terviseoht!

Kütuse-/määrdeöliaurude ja heitgaaside sissehingamine vöib pöhjustada raskeid tervisekahjustusi, teadvuse-tust ning äärmusjuhtumil surma.

• Ärge hingake kütuse-/määrdeöliaure ja heitgaase sisse.
• Käitage toodet ainult öues.

TÄHELEPANU

Toote kahjustumine!

Kui toodet käitatakse ilma või liiga vähese mootori- ja käigukastiõliga, siis võib see põhjustada mootorikahjustuse.

• Valage enne käikuvõtmist kütus ja öli sisse. Toode tarnitakse ilma mootori- ja käigukastiõlita.
• Kasutage ainult mootoriöli SAE 10W-30 või SAE 10W-40.

TÄHELEPANU

Keskkonnakahjud!

Väljavoolanud öli vöib pöördumatult keskkonda saastata. Vedelik on äärmisel mürgine ja vöib kiiresti veesaastet pöhjustada.

– Lisage öli/laske välja ainult tasastel, sillutatud pindadel.
- Kasutage täiteotsakut või lehtrit.
– Koguge väljalastud öli sobivasse nõusse.
- Pühkige üleloksutatud öli kohe hoolikalt ära ja utiliseerige lapp vastavalt kohalikele eeskirjadele.
– Utiliseerige öli vastavalt kohalikele eeskirjadele.

1. Keerake ölimöötevarras (11) vasakpöördega välja ja pühkige see puhta ebemevaba lapiga üle.
2. Pistke ölimöötevarras (11) jälle sisse ja kontrollige öli täitetaset ilma ölimöötevarrast (11) uuesti sisse kruvi-mata.
3. Tõmmake ölimõõtevarras (11) välja ja lugege ölitase maha. Õlitase peab asuma ölimõõtevardal (11) max ja min vahel.
4. Keerake ölimöötevarras (11) seejärel taas sisse.

13.2.3 Ölivahetus (joon. 10)

Mootoriöli vahetust tuleks teostada kord aastas enne hooaja algust töösooja ja väljalülitatud mootori korral.

Kasutage ainult mootoriöli (SAE 10W-30/SAE 10W-40).

1. Keerake ölimöötevarras (11) vasakpöördega välja.
2. Imege mootoriõli õlipumbaga (voolikuga) täiteotsaku kaudu ära.
3. Valage värske mootoriöli sisse ja kontrollige ölitaset (vt 10.1).

13.2.4 Kütuse väljalaskmine kütuse imupumbaga (joon. 23)

1. Hoidke kogumismahutit kütuse imupumba vooliku all.
2. Keerake paagikork (5a) lahti ja eemaldage see.
3. Lükake kütuse imupumba voolik kütusepaaki (5) ja laske kütus kütuse imupumba abil täielikult välja.
4. Keerake paagikork (5a) jälle kinni.
5. Tegemaks kindlaks, et karburaatorisse ei jää kütust, tuleb ülejäänud kütus karburaatorist välja lasta. Pange selleks sobiv kogumismahuti karburaatori alla ja avage karburaatori polt (19) lihtvõtmega VM 10.

13.2.5 Ôhufiltri (6a) hooldus (joon. 24)

OHT

Tulekahju- ja plahvatusoht!

Kütus võib vale puhastamise korral süttida ja võib-olla plahvatada. See põhjustab raskeid põletusi või surma.

– Puhastage öhufiltrit ainult läbikloppimisega.
- Ärge puhastage öhufiltrit kunagi bensiini või põlemisvõimeliste lahustitega.

TÄHELEPANU

Kahjustusoht!

Mootori käitamine ilma filterelemendita või kahjustatuo filterelemendiga võib põhjustada mootorikahjustusi.

- Ärge laske mootoril kunagi ilma öhufiltrielemendita või kahjustatud öhufiltrielemendiga töötada. Mustus pääseb mootorisse, mille tõttu võivad tekkida raskekujulised mootorikahjustused.

Määrdunud öhufilter (6a) vähendab mootori vöimsust väiksema öhuvoolu töttu karburaatorile. Regulaarne kontroll on seetöttu asendamatu.

Öhufiltrit (6a) tuleks kontrollida iga 25 töötunni järel ja vajaduse korral puhastada. Väga tolmuse öhu puhul tuleb öhufiltrit (6a) kontrollida sagedamini.

1. Avage klambersulgur ja klappige öhufiltri kate (6) lahti.
2. Eemaldage öhufilter (6a).
3. Puhastage öhufiltrit (6a) ainult kloppimisega.
4. Vahetage defektne öhufilter (6a) uue vastu välja.
5. Pange õhufilter (6a) sisse ja sulgege õhufiltri kate (6). Pöörake tähelepanu sellele, et klambersulgur fiksee-rub.

13.2.6 Süüteküünla (9a) hooldus (joon. 25, 26)

Kontrollige süüteküünalt (9a) esmakordselt 10 töötunni järel määrdumise suhtes ja puhastage seda vajaduse korral vask-traatharjaga. Seejärel hooldage süüteküünalt (9a) iga 50 töötunni järel.

1. Tõmmake süüteküünla pistik (9) pööramisliigutusega maha.
2. Eemaldage süüteküünal (9a) montaaživõtmega.
3. Seadistage vahe lehtkaliibrit kasutades 0,75 mm (0,030") peale. Paigaldage süüteküünal (9a) taas ja pöörake tähelepanu sellele, et Te ei pinguta seda liiga tugevasti kinni.

14 Ladustamine ja transportimine

HOIATUS

Vigastus- ja põletusoht!

Toode võib ootamatult käivituda ja seetõttu vigastusi põhjustada.

– Lülitage enne köiki puhastus- ja hooldustöid mootor välja.
– Laske mootoril maha jahtuda.
– Tõmmake süüteküünla pistik süüteküünalt maha.
– Võtke aku välja.

• Tühjendage toode täielikult.
- Puhastage toode ja kontrollige seda kahjustuste suhtes.

14.1 Ladustamine

TÄHELEPANU

Puhastage ja hooldage toodet enne ladustamist.

TÄHELEPANU

Ärge ladustage toodet täidetud rohupüüdekotiga. Kuuma ilma korral hakkab rohi soojust emiteerides käärima. Valitseb tulekahju oht!

Ladustage toodet ja selle tarvikuid pimedas, kuivas ja pa- kaseta ning lastele kättesaamatus kohas.

Optimaalne ladustamistemperatuur on 5°C ja 30°C vahel. Säilitage toodet originaalpakendis.

Katke toode kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit toote juures.

• Ärge säilitage toodet kunagi koos kütusepaagis oleva kütusega hoones, kus kütuseaurud võivad lahtise tule või sädemetega kokku puutuda.
• Laske enne toote seismapanemist suletud ruumidesse mootoril maha jahtuda.
• Tühjendage enne pikemat ladustamist kütusepaak kütuse imupumbaga (ei sisaldu tarnekomplektis).
• Hoidke mootor, summuti ja kütusepaagi piirkond tulekahju ohu vähendamiseks rohust, lehtedest ning väljatungivast määrdest (ölist) puhas.

14.1.1 Ettevalmistused muruniiduki ladustamiseks (joon. 1)

HOIATUS

Ärge eemaldage kütust suletud ruumides, tule lähedal ega suitsetamise ajal. Gaasiaurud võib põhjustada plahvatusi või tulekahju.

1. Tühjendage kütusepaak (5) (vt 13.2.4).
2. Viige läbi ölivahetus (vt 13.2.3).
3. Tõmmake süüteküünla pistik (9) süüteküünlalt (9a) maha. Eemaldage süüteküünal (9a) montaaživõtmega (vt 13.2.6).
4. Valage ölikannuga u 0,2 l öli silindrisse.
5. Tömmake aeglaselt tömbenöörstarterit (17) nii, et öli kaitseb silindrit seest.

6. Keerake süüteküünal (9a) taas sisse.

7. Puhastage silindri jahutusribid ja korpus (vt 13.1.1).

8. Puhastage kogu toode, et kaitsta värvkatet.

9. Säilitage toodet hästi ventileeritud paigas või kohas.

14.1.2 Aku (20) ja laadija (21)

Järgige laadimise ohutusjuhiseid ja korrektse kasutuse juhiseid, mis on esitatud Teie aku (20) ning 20V IXES seeria laadija (21) käitusjuhendis. Laadimisprotseduuri üksikasjaliku kirjelduse ja edasise informatsiooni leiate käesolevast eraldi käitusjuhendist.

14.1.3 Ülemise lükkesanga (1) kokkuklappimine (joon. 1)

HOIATUS

Kinnikiilumisoht!

Hoidke lükkesanga alati ühe käega kõrgeimast kohast.

- Ärge pange sörmi kunagi ülemise ja alumise lükkesanga vahele.

Ruumisäästlikuks ladustamiseks on ülemine lükkesang (1) klapitav.

1. Võtke rohupüüdekott (16) maha.

2. Haakige tömbenöörstarter (17) trossikonksust (17a) lahti.

3. Avage kiirpingutushoob (1c) alumisel lükkesangal (4).

4. Pöörake kiirpingutushoob (1c) lükkesangaga risti. Sel-le peate kiirpingutushooba (1c) veidi alumisest lükkes-angast (4) eemale tömbama.

5. Klappige ülemine lükkesang (4) alla. Kaableid ei tohi seejuures kinni kiiluda.

Veenduge pärast remonti või hooldust, kas kõik ohutustehnilised osad on paigaldatud ja laitmatus seisundis. Säilitage vigastusohtlikke osi teistele inimestele ja lastele kättesaamatult.

TÄHELEPANU

Tootevastutuse seaduse kohaselt ei vastuta tootja asjatundmatutest remontidest või mitte-originaalvaruosade kasutamisest põhjustatud kahjude eest.

Tellige klienditeenindus või volitatud spetsialist. Vastav kehtib ka tarvikuosade kohta.

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

Ühendused ja remondid

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

15.1 Varuosade tellimine

Varuosade tellimisel tuleks edastada järgnevad andmed:

- Mudelinimetus

- Artiklinumber

• Tüübisildi andmed

Varuosad / tarvikud

Noa informatsioon:
Tootja: DJ = CHONGQING DA-JIANG POWER EQUIP-MENT CO.,LTD., Hiina
Noa kood: 602081
Nuga – artikli-nr: 7911200626
Noapolt – artikli-nr: 591124001
Öhufilter – artikli-nr:	5911246022
Mootoriöli – artikli-nr:	7850000025

15.2 Teenindus-informatsioon

Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevaid osi.

Kuluosad*: süüteküünal, öhufilter, nuga, kiilrihm

* = ei sisaldu tarnekomplektis!

16 Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäidel- davad. Palun utiliseerige pakendid keskkonnasöbralikult.

Elektri- ja elektroonikaseadmete utiliseerimise juhised

Elektri- ja elektroonika-romuseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

- Romuakud, mis pole püsivalt romuseadmesse paigaldatud, tuleb enne äraandmist purustamata kujul välja vötta! Nende utiliseerimist reguleeritakse patareiseadusega.

- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.

- Lõppkasutaja kannab omavastutust utiliseeritaval ro-museadmel isikupõhiste andmete kustutamise eest!

- Läbikriipsutatud prügikonteineri sümbol tähendab, et elektri- ja elektroonika-romuseadmeid ei tohi utiliseeri-da olmeprügi kaudu.

- Elektri- ja elektroonika-romuseadmed saab järgnevates kohtades tasuta ära anda:

– Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad)

– Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.

- Kuni kolm elektri-romuseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle tasuta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaleternimise korral võib see anda lõppkasutaja järelepärimisel korralduse elektri-romuseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida elektri- ja elektroonika-romuseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

Juhised liitiumioonakude kohta

Võtke akud enne seadme utiliseerimist maha!

• Ärge visake akusid olmeprügisse, tulle (plahvatusoht) ega vette. Kahjustatud akud võivad keskkonda ja Teie tervist kahjustada, kui mürgised aurud või vedelikud tungivad välja.

• Defektsed või kasutatud akud tuleb vastavalt määru- sele (EL) 2023/1542 taaskäidelda.

• Andke aku ja laadija käitluspunktis ära. Kasutatud plast- ja metallosad saab sordipuhtalt eraldada ning sedasi taaskäitlusse suunata.

• Utiliseerige akud tühjendatud seisundis. Me soovitame poolused lühise vastu kaitsmiseks kleepribaga kinni katta. Ärge avage akut.
• Utiliseerige akud vastavalt kohalikele eeskirjadele. Andke akud romuakude kogumispunktis ära, kus need suunatakse keskkonnasõbralikku taaskasutusse. Küsige selle kohta kohalikult prügikäitlejalt.

Kasutusest kõrvaldatud seadme utiliseerimisvõimaluste kohta saate teavet kohalikust valla- või linnavalitsusest.

Kütused ja ölid

• Enne toote utiliseerimist tuleb kütusepaak ja mootoriöli mahuti tühjendada!
• Kütus ja mootoriõli ei kuulu olmeprügisse ega kanalisatsiooni, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!
• Tühjad öli- ja kütusemahutid tuleb utiliseerida keskkonnasöbralikult.

17 Rikete körvaldamine

Rike Võimalik põhjus Abinõu
Toote ebaühtlane töötamine, tugev vibreerimine.	Poldid lahti. Kontrollige polte.
	Noakinnitus lahti. Kontrollige noakinnitust.
	Nuga viskub. Asendage nuga.
Mootor ei tööta. Ei vajutatud mootoripiduri hooba. Vajutage mootoripiduri hooba.
Mootor töötab ebaühtlaselt.	Öhufilter määrdunud.	Puhastage öhufilter.
	Süüteküünal määrdunud.	Puhastage süüteküünal.
Muru läheb kollaseks, lõige ebaühtlane.	Öhufilter määrdunud.	Puhastage öhufilter.
	Süüteküünal määrdunud.	Puhastage süüteküünal.
Rohu väljavise on ebapuhas.	Lõikekõrgus liiga väike.	Seadistage lõikekõrgus.
	Nuga ära kulunud.	Vahetage nuga välja.
	Rohupüüdekott ummistunud.	Tühjendage rohupüüdekott või kõrvaldage ummistus.

18 ELi vastavusdeklaratsioon

Vastavusdeklaratsiooni originaali tõlge

Tootja:

Scheppach GmbH

Me deklareerimine ainuisikuliselt vastutades, et siin kirjeldatud toode ühtib esitatud direktiivide ja normidega.

Kaubamärk: SCHEPPACH

Art nimetus: Bensiini-muruniiduk - MS150-46E

Art-nr 5911244903, 5911244917,

5911250917, 59112104904,

591121049942, 59112519969

Seeria-nr 0162-01001 - 0162-06041

ELi direktiivid:

2014/30/EL, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EL, 2011/65/EU*,

* Deklaratsiooni objektiks olev ülalpool kirjeldatud ese vastab Euroopa Parlamendi ja nõukogu direktiivile 2011/65/EÜ kuupäevaga 8. juuni 2011 teatud ohtlike ai- nete kasutamispiirangu kohta elektri- ja elektroonikasead- metes.

Kohaldatud normid:

EN ISO 5395-1:2013/A1:2018;

EN ISO 5395-2:2013/A2:2017; EN 14982:2009

Vastavushindamise menetlus:

2000/14/EÜ_2005/88/EÜ – lisa: VI

Garanteeritud

96 dB

helivõimsustase (LWA):

Mõõdetud

94,6 dB

helivõimsustase (LWA):

Teavitatud asutus: TÜV SÜD

Dokumentatsioonivolink:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

Ilmsetest puudustest tuleb teavitada 8 päeva jooksul pärast kauba kättesaamist; vastasel juhul kaotab ostja köik selliste puudustega seotud nõudeõigused. Me anname oma masinatele, kui nendega käiakse õigesti ümber, seadusega sätestatud pretensiooniõigusaja perioodil garantii alates üleandmisest viisil, et me asendame tasuta iga masinaosa, mis peaks selle aja jooksul materjali- või valmistamisvigade tagajärjel tõendatult kasutuskõlbmatuks muutuma. Osadele, mida me ise ei tooda, anname pretensioonitagatise ainult määral, kui meil on pretensiooniõigusnõuded allhankijate vastu. Uute osade paigaldamise kulud kannab ostja. Teisendus- ja vähendusnõuded ning muud kahjutasunõuded on välistatud.

Garantija LT
