BRUKSANVISNING PML56-225ES SCHEPPACH

Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

		Läs säkerhetsanvisningarna före användning!
		Läs och förstå hela texten i instruktionsmanualen före idrifttagning.
		Klipp aldrig uppåt eller neråt.
		Ta bort alla små föremål som kan slungas iväg innan du använder gräsklipparen.
		Säkerställ att tillräckligt säkerhetsavständ hålls till andra personer.Fara till följd av delar som slungas ut när motorn kör.
		Ta bort tändstiftskontakten innan du utför något underhåll.
		Håll händer och fötter borta från roterande knivar.
		Viktigt. Avgaserna är giftiga. Använd därför inte motorn i oventilerade utrymmen.
		Obs varma ytor - risk för brännskador!
		Använd hörsel- och ögonskydd!
		OBS! Drivmedel är brandfarliga och explosiva – risk för brännskador.Tanka inte då motorn är varm eller fortfarande påslagen.
		Tankvolym
		Motorolja
	[66K6]	Längd kniv. Max. snittbredd
		Garanterad ljudeffektnivå
		Produkten uppfyller kraven i gällande europeiska direktiv.
	[w87Y]	Kontrollera oljenivån.
		Använd endast motorolja (SAE 10W-40).

	DRIVE - körspakSTOP – motorbromsspak
	Använd endast i slutna utrymmen!
	Skyddsklass II (dubbelisolering)
	Apparatsäkring
	Släng inte batterier i hushällssopornaSläng inte uttjänt apparat i hushällssoporna
	Batteriet används som nyckel till apparaten
	Skydda batteriet mot vatten och fukt.
	Skydda batteriet mot värme och eld.
	Skydda batteriet mot temperaturer över 45 °C.

Innehållsförteckning: Sida:

1. Inledning....250
2. Maskinbeskrivning 250
3. Leveransomfáng....250
4. Avsedd användning....250
5. Säkerhetsanvisningar....251
6. Tekniska specifikationer....254
7. Uppackning 254
8. Uppställning/Före idrifttagning....255
9. Ta i drift....255
10. Rengöring....258
11. Transport....258
12. Förvaring....258
13. Underhåll 259
14. Avfallshantering och återvinning....261
15. Felsökning....262
16. Försäkran om överensstämmelse......266

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya apparat.

Anvisning:

Tillverkaren av denna apparat ansvarar enligt gällande produktansvar inte för skador som kan uppstå på maskinen eller genom apparaten:

• Felaktig behandling
• Om driftsanvisningen inte följs
• Reparationer genom utomstående, obehöriga fack-specialister
• Vid byte och montering av reservdelar som inte är original
• Felaktig användning
• Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Observera följande:

Läs hela texten i instruktionsmanualen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt.

Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Förvara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Den måste läsas och följas noga av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Följ angiven lägsta ålder för användning av maskinen.

Förutom säkerhetsanvisningarna i denna instruktionsmanual och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa manualen och säkerhetsanvisningarna.

2. Maskinbeskrivning

Bild 1 (1 - 27)

1. Handtag
2. Drivspak
3. Motorbromsspak
4. Övre skjutbygel, 4a. Undre skjutbygel
5. Snabbspännspak
6. Bensintank
7. Luftfilter
8. Sidoutkast (sidoutkastslucka och sidoutkastsadapter)
9. Löphjul
10. Tändstift
11. Avgasrör
12. Oljemätsticka
13. Drivhjul
14. Justering av hjulhöjd
15. Utkastlucka
16. Uppsamlingskorg
17. Snörstart, 17a. Elstart
18. Elstartenhet
19. Mulchinginsats
20. Batteri
21. Batteriladdare

3. Leveransomfång

Bild 1 (a - j)

a) 2 x skruv med runt huvud M8
b) 2 x rundbricka liten
c) 2 x rundbricka stor
d) 4 x plastmutter
e) 1 x kabelklämma
f) 4 x skruvar
g) 2 x kardborreband
h) 1 x instruktionsmanual
i) 2 x plastbricka
j) 2 x plasthållare
- Mulchinginsats (19)
- Sidoutkastadapter (8)
- Batteri (20)
- Batteriladdare (21)

4. Avsedd användning

Maskinen uppfyller gällande EU-maskindirektiv. Alla skydds- och säkerhetsanordningar måste vara monterade på maskinen innan du börjar använda den.

• Personen som använder maskinen ansvarar för andra som vistas i arbetsområdet.
• Maskinen är avsedd att användas av en person.
• Följ alla säkerhets- och riskanvisningar som sitter på maskinen.

• Alla säkerhets- och riskanvisningar som sitter på maskinen ska vara i fullständigt läsbart skick.

• Använd bara maskinen i tekniskt felfritt skick och enligt bestämmelserna. Var säkerhetsmedveten och ansvarsfull och följ bruksanvisningen!

• Särskilt störningar som kan påverka säkerheten måste omgående åtgärdas (eller lämnas in för reparation)!
• Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.
• Tillämpliga föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste följas.
• Maskinen får bara användas, underhållas eller repareras av sakkunniga personer som känner till dessa arbeten och dess risker. Egenmäktiga förändringar av maskinen fritar tillverkaren från allt ansvar för därav resulterande skador.
• Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.
• Annan användning är felaktig. Skador som då uppstår fritar tillverkaren från ansvar och användaren bär ensam ansvaret och risken.
• Maskinen får inte användas för kommersiell, hantverksmässig eller industriell användning.
• Arbeta inte med maskinen om du är tveksam till om arbetsförhållandena är säkra eller osäkra.
• Bensingräsklipparen är avsedd för privat bruk i egen eller i hobbyträdgård. Gräsklippare för privat bruk i egen eller i hobbyträdgård är sådana gräsklippare som i regel inte används mer än 50 timmar om året och som till övervägande del används till att sköta gräs och gräsmattor, dock inte vid allmänna anläggningar, i parker, på sportanläggningar och inte inom lant- och skogsbruk.

Obs! På grund av den fysiska faran för användaren får gräsklipparen inte användas för följande arbeten: för att trimma sly, häckar och buskar, för att klippa och sönderdela klätterväxter eller gräsmattor på tak, växter eller i balkonglådor och för rengöring (rensning) av trottoarer eller som kompostkvarn för sönderdelning av träd- och häcksektioner. Gräsklipparen får inte heller användas som jordfräs och till utjämning av ojämnheter i marken, som t.ex. jordhögar.

- Av säkerhetsskäl får gräsklipparen inte användas som drivaggregat för andra arbetsverktyg och verktygssatser av något slag.

⚠ WARNING

Läs för din egen säkerhets skull igenom bruksanvisningen och de allmänna säkerhetsanvisningarna före idrifttagning. Om du lämnar apparaten vidare till någon annan ska du alltid lämna med användningsmanualen.

I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol: ⚠

Dessutom innehåller instruktionsmanualen andra viktiga avsnitt som markeras med ordet "OBSERVE-RA!".

FARA

Underlåtenhet att följa dessa instruktioner innebär högsta fara för liv eller risken för livshotande skador.

⚠ WARNING

Underlåtenhet att följa dessa instruktioner innebär fara för liv eller risk för svåra skador.

⚠ FÖRSIKTIGHET

Underlåtenhet att följa dessa instruktioner kan leda till små till måttliga skador.

OBS!

Underlätenhet att följa denna instruktion medför risk för skador på apparaten eller annan egendom.

▲ Obs!

Vid användning av apparater måste vissa säkerhetsåtgärder följas för att undvika personskador och sakskador. Läs noga igenom instruktionsmanualen/säkerhetsanvisningarna. Förvara manualen tillgängligt så att du alltid har tillgång till informationen. Skulle du lämna över apparaten till någon annan person, lämna även över instruktionsmanualen/säkerhetsanvisningarna. Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa manualen och säkerhetsanvisningarna.

Felaktig användning av batteri och laddare kan ge upphov till elstöt eller brand.

Vid användning

• Håll laddaren och batteriet torra. Batterladdarsystemet får inte utsättas för regn eller fukt.
• För att undvika elstöt, se till att inget vatten kommer in i kontakten.
• Kortslut inte apparaten. Stick aldrig in föremål i batterikontakterna.

Vid laddning av batteriet

• Använd endast originalladdaren för att ladda batteriet.
• Använd inte laddaren till att ladda andra batterier.

• Håll laddare och batteri torra. Batterladdarsystemet får inte utsättas för regn eller fukt.

• När du tar ut laddaren, dra inte i kabeln utan dra istället i kontakten, eftersom kontakten eller kabeln annars kan skadas.

• Använd inte laddaren om kontakten eller kabeln är skadad. Kabeln kan inte bytas ut. Om kabeln är skadad måste laddaren bytas ut omgående.
• Använd inte batteriet om det utsatts för en kraftig stöt, har fallit i marken eller golvet eller skadats på annat sätt. Om batteriet är skadat behöver det bytas ut. Det går inte att utföra underhåll på batteriet.
• Ta inte isär laddaren och försök inte reparera den på egen hand.
• Dra ut laddarkontakten ur eluttaget före rengöring för att undvika elstöt.
• Kortslut inte apparaten. Stick aldrig in några föremål i kontakten.
• Laddaren får inte användas av personer (inkl. barn) med nedsatta kroppsliga eller mentala funktionshinder eller begränsad uppfattningsförmåga, såvida det inte sker under övervakning av en person som kan ta ansvar för säkerheten och användaren har instruerats i hur maskinen används.
• Barn måste hållas under uppsikt så att de inte kan leka med laddaren.

Vid förvaring av batteriladdarsystemet

Häll laddare och batteri torra. Batterladdarsystemet får inte utsättas för regn eller fukt.

Inför inställnings- eller reparationsarbeten

Ta ut batteriet ur motorns batterifack.

WARNING

Batterikemikalier är giftiga och frätande.

Brand eller explosioner kan orsaka svåra brännskador eller dödsfall.

• Kasserade eller uttjänta batterier får inte eldas upp, eftersom de kan explodera. Brinnande batterier avger giftiga ångor och rester.
• Använd inte batterier som klämts, fallit ned på marken eller golvet eller som är skadade.

Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

Följande personer får inte använda apparaten:

• Barn och andra personer som inte känner till bruksanvisningen (lokala föreskrifter kan ange användarens lägsta ålder).
• Personer som är påverkade av alkohol, droger, läkemedel eller som är trötta eller sjuka.

Säkerhetsanvisningar för handstyrda gräsklippare

Anmärkningar

• Läs bruksanvisningen noggrant. Bekanta dig med inställningarna och det korrekta sättet att använda maskinen.
• Tillåt aldrig barn eller andra personer som inte känner till bruksanvisningen att använda gräsklipparen. Det kan finnas lokala bestämmelser som fastställer lägsta ålder.
• Använd aldrig gräsklipparen när andra personer, i synnerhet barn, eller husdjur befinner sig i närheten. Kom ihåg att användaren är ansvarig för olyckor med andra personer eller deras egendom.
• Skulle du lämna över apparaten till någon annan person, lämna även över instruktionsmanualen.
• Se till att stå stadigt, bär skor med halkfria sulor med bra grepp och långbyxor. Klipp inte barfota eller i lätta sandaler.
• Kontrollera terrängen där maskinen används och ta bort alla hinder, såsom stenar, leksaker, grenar, trådar eller annat främmande material som kan fastna och slungas iväg.

- Stäng av motorn, dra ut tändstiftskontakten och se till att alla rörliga delar har stannat och att tändningsnyckeln, om sådan finns, är uttagen.

• Innan du lossar blockeringar eller rensar blockeringar i utkastkanalen.
• Innan du kontrollerar, rengör eller arbetar på gräsklipparen.
• När ett främmande föremål har träffats. Kontrollera om gräsklipparen är skadad och utför nödvändiga reparationer innan du startar om och använder gräsklipparen. Om gräsklipparen börjar vibrera onormalt krävs en omedelbar inspektion.
• När du avlägsnar dig från gräsklipparen.
• Inför tankning.

⚠️ WARNING

Bensin är mycket brandfarligt:

• Förvara endast bensin i behällarna som är avsedda för detta.
• Fyll bara på bensin utomhus och rök inte under påfyllningen.
• Bensin måste fyllas på innan motorn startas. Öppna inte tanklocket eller fyll på bensin medan motorn är igång eller när gräsklipparen är varm.
• Om bensin har flödat över ska inget försök göras för att starta motorn. Istället ska maskinen flyttas bort från den bensinförorenade ytan. Alla antändningsförsök måste undvikas tills bensinångorna har avdunstat.
• Av säkerhetsskäl ska bensintanks- och andra tanklås bytas ut om de är skadade.
• Förvara aldrig bensin nära en gnistkälla. Använd alltid en godkänd behållare. Håll bensin på avständ från barn.

• Byt ut defekta ljuddämpare.

• Kontrollera alltid visuellt om skärverktygen, fästbultarna och hela klippaggregatet är slitna eller skadade före användning. För att undvika obalans får slitna och skadade verktyg och bultar bara bytas satsvis.

• För enheter med flera knivar, observera att vridning av en kniv kan få andra knivar att rotera.

Hantering

- Kör inte förbränningsmotorn i slutna rum där farlig kolmonoxid kan samlas.

- Arbeta bara i dagsljus eller vid god belysning. Undvik om möjligt att använda apparaten på vått gräs.

- Det är förbjudet att använda gräsklipparen under åskväder - risk för blixtnedslag!

- Se till att du står stadigt, i synnerhet i sluttningar.

- Använd maskinen endast i gångtakt.

- För maskiner på hjul gäller följande: Klipp alltid på tvären mot sluttningen, aldrig uppåt eller neråt.

- Var särskilt försiktig om du ändrar riktning i sluttningen.

- Klipp inte på alltför branta sluttningar och närliggande skräphögar, diken eller dammar. Var särskilt försiktig när du vänder gräsklipparen eller drar den till dig.

- Stoppa skärkniven om gräsklipparen behöver lutas, vid förflyttning över andra områden än gräs och när du flyttar gräsklipparen till och från det område som ska klippas.

- Använd aldrig gräsklipparen med skadade skyddsanordningar eller galler eller utan anslutna skyddsanordningar, t.ex. baffelplattor och/eller gräsuppsamlare.

- Ändra eller överskrid inte motorstyrningsinställningarna.

- Släpp motorbromsen innan du startar motorn.

- Frånkoppla alla arbetsverktyg och drivningar innan motorn startas.

- Starta motorn med försiktighet enligt tillverkarens instruktioner. Se till att det finns tillräckligt avständ mellan fötterna och skärkniven.

- När motorn startas eller körs får gräsklipparen inte lutas, om inte gräsklipparen måste lyftas under arbetet. I så fall ska du bara tippa maskinen så mycket som verkligen behövs och lyft bara upp den sidan som är vänd från användaren.

- Starta inte motorn när du står framför utkastkanalen.

- Lägg aldrig händer eller fötter på eller under roterande delar. Håll dig alltid borta från utkastöppningen.

- Lyft eller bär aldrig en gräsklippare med motorn igång.

- Att köra maskinen med för hög hastighet kan öka risken för olyckor.

- När motorn har stannat stänger du spjällventilen. Om motorn har en avstängningsventil för bensin ska du stänga den efter klippningen.

• Var försiktig när du gör justeringar på maskinen och undvik att klämma fingrarna mellan det rörliga skärverktyget och styva delar på maskinen.
• Var särskilt försiktig när du klipper på branta sluttningar och närliggande skräphögar, diken eller dammar.
• Användaren måste ha fått lämplig utbildning i maskinens användning och inställningar (särskilt förbjuden manövrering).
• Kontrollera apparaten regelbundet och se till att alla startlås och tryckknappar fungerar ordentligt före varje användning.
• Observera att felaktigt underhåll, användning av reservdelar som inte uppfyller kraven eller borttagning eller modifiering av säkerhetsanordningar kan leda till skada på apparaten och allvarliga person-skador på den person som arbetar med den.
• Observera att gräsklipparens säkerhetssystem eller enheter inte får manipuleras eller avaktiveras.
• Observera att användaren inte får ändra eller manipulera några förseglade inställningar för motorvarvtalsreglering.
• Använd endast skärverktyg och tillbehör som rekommenderas av tillverkaren. Användning av andra tillsatsverktyg och andra tillbehör kan innebära skaderisker för användaren.
• Håll alltid gräsklipparen i gott skick.
• Det är nödvändigt att ta tillräckligt med raster för att minska buller- och vibrationsexponeringen.
• Var försiktig! Gräsklipparen får inte manövreras utan att grässamlaranordningen eller den självstängande avskiljande skyddsanordningen för utkastöppningen är på plats.
• Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna och att apparaten hålls i säkert arbets-skick.
• Förvara aldrig maskinen med bensin i tanken inne i en byggnad där bensinångor kan komma i kontakt med öppen eld eller gnistor.
• Låt motorn svalna innan du ställer av maskinen i slutna utrymmen.
• För att undvika brandrisk, håll motorn, avgasröret och området runt bränsletanken fritt från gräs, löv eller läckande fett (olja).
• Kontrollera gräsuppsamlaren regelbundet beträffande slitage eller förlust av funktionalitet.
• Av säkerhetsskäl, byt ut slitna eller skadade delar.
• Om bränsletanken måste tömmas ska detta utföras utomhus.

Restrisker och skyddsåtgärder

Försumma ergonomiska principer

Slarvig användning av personlig skyddsutrustning (PPE)

Oaktsam användning eller utelämnande av personlig skyddsutrustning kan leda till allvarlig personskada.

- Använd föreskriven skyddsutrustning.

Mänskliga faktorn, felförhållanden

– Behåll full koncentration vid allt arbete.

⚠️ Restrisk - kan aldrig uteslutas.

Risker vid buller

Hörselskador

Längre tids oskyddat arbete med apparaten kan leda till hörselskador.

- Ta för vana att alltid använda hörselskydd.

Agerande i nödfall

Om en olycka eventuellt skulle inträffa ska du vidta nödvändiga åtgärder för första hjälpen och tillkalla kvalificerad läkarhjälp så fort som möjligt.

6. Tekniska specifikationer

Motortyp	Fyrtaktsmotor/luftkyld
Slagvolym	224 cm^3
Arbetsvarvtal	2800 min ^-1
Effekt	4,4 kW / 6,0 hk
Bränsle	Normal bensin/blyfri max. 10 % bioetanol
Tankvolym	1,2 l
Motorolja	SAE 10W-40
Tankvolym/olja	0,4 l
Klipphöjdsjustering	25-75 mm / 7-dubbel
Uppsamlarens innehåll	65 l
Klippbredd	56 cm
Vikt	34,4 kg

Litium-jon-batteri
Lithium-jon-batterisystem	20 V
Minuter laddtid	50 min
Laddström	2,4 A
AC-ingång för laddare (variabel)	230 - 240 V
Batterikapacitet	2000 mAh / 37 Wh

Med förbehåll för tekniska ändringar!

Buller och vibration

⚠ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB bör du använda ett passande hörselskydd.

Typvärden buller

Ljudtrycksnivå L _PA 91,5 dB

Mätosäkerhet K_PA 3 dB

Ljudeffektnivå L _WA 94,7 dB

Mätosäkerhet K_WA 1,92 dB

Typvärden vibrationer

Vibration a_hv 5,7 m/s ^2

Mätosäkerhet K_h 2,3 m/s²

Begränsa buller och vibrationer till ett minimum!

• Använd enbart apparater som inte är skadade.
• Underhåll och rengör apparaten regelbundet.
• Anpassa ditt sätt att arbeta till hur apparaten fung- erar.
• Överbelasta inte apparaten.
• Låt undersöka apparaten om så behövs.
• Stäng av apparaten när den inte används.
• Använd handskar.

Långvarig användning av bensingräsklipparen kan orsaka cirkulationsstörningar på grund av vibrationer (vitfingersyndrom).

Uppgifter om användningstiden kan inte göras i detta fall eftersom det kan variera från person till person.

Raynauds syndrom är en kärlsjukdom i vilken de små blodkärlen i fingrar och tår krampar. De drabbade områdena förses inte längre med tillräckligt med blod och blir därför mycket bleka. Den frekventa användningen av vibrerande apparater kan orsaka nervskador hos personer vars blodflöde är nedsatt (t.ex. diabetiker, rökare). Om du märker ovanliga funktionsnedsättningar, avbryt arbetet och kontakta läkare.

Följande faktorer kan påverka detta fenomen:

• Cirkulationsstörningar i användarens händer
• Låga utetemperaturer
• Långa användningstider

Det rekommenderas därför att bära varma arbets- handskar och ta regelbundna pauser.

7. Uppackning

• Öppna förpackningen och ta ut apparaten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.

• Kontrollera apparaten och tillbehör beträffande transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.

• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.

• Bekanta dig med apparaten med hjälp av bruksanvisningen innan den används.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer och apparattyp samt tillverkningsår vid beställningar.

▲ OBS!

Apparat och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

8. Uppställning/Före idrifttagning

▲ OBS!

Montera klart apparaten före idrifttagning!

Vissa delar är demonterade vid leverans. Hopsättning är enkelt om följande anvisningar följs.

Anvisning!

Vid hopsättning och underhållsarbete behöver du följande extra verktyg som inte ingår i leveransomfånget:

• Ett platt oljetråg (för oljebyte)
• En mätbägare 1 liter (olja/bensinbeständig)
• En bensindunk (5 liter räcker i ca 6 drifttimmar)
• En tratt (som passar tankens bensinpåfyllnings-hals)
• hushållspapper (för att torka bort olja/bensinrester, kassering vid bensinstationen)
• En bensinutsugningspump (plastversion, ∅nns i järnaillärer)
• En oljekanna med en handpump (Unns i järnallärer)
  • 0,4 l motorolja SAE 10W-40

Montering

1. Ta gräsklipparen och redskapen ur förpackningen och kontrollera om alla delar õnns.
2. Skruva fast den nedre tryckstången (4a) med en M8-rundhuvudskruv (a), en plastbricka (i) och en plaststjärnmutter (d) tillsammans med en plasthållare (j) på varje sida. Se till att kablarna, som senare ska fästas med en kabelklämma (e), inte är i vägen. (Bild 2-3).
3. Skruva fast den övre tryckstången (4) på den nedre tryckstången (4a) med hjälp av en snabbkoppling (5), en stor bricka (c), en liten bricka (b) och en plaststjärnmutter (d) på båda sidor (bild 4-5).
4. Dra gaskabeln genom elestartsenheten (18) som bild 5a visar.
5. Placera gaskabeln i motorbromsspaken (3) med hjälp av en tång. (Bild 5b-5c)

6. Sätt fast den elektriska startmotorn (18) på den övre tryckstången (4) med skruvarna (f). (Bild 5d)

7. Häng handtaget på snörstarten (17) på kroken som tillhandahålls för detta ändamål, som visas i bild 6.

8. Fäst vajrarna med den medföljande kabelklämman (e) (bild 7) på skjutbygeln.
9. Öppna uppsamlingskorgen (16) och snäpp plastklämmorna på plats på ramen. (Bild 8)
10. Klippning med uppsamlingskorg: Lyft utkastluckan (15) med en hand och fäst uppsamlingskorgen (16) som visas i bild 9.
11. Klippa med sidoutkast (8): Lyft upp sidoutkastluckan och haka fast sidoutkastadaptern (Fig. 15/15a). Om monterad, ta av uppsamlingskorgen (16) och sätt in mulchinsat-sen (19).
12. Kompostfunktion/mulching: Ta bort uppsamlingskorgen (16), om den är monterad, och sätt in mulchingsatsen (19) enligt bild 10-12.

Obs:

Sidoutkastskyddet får inte installeras vid mulching.

Inställning av klipphöjden

Obs! Klipphöjden får endast justeras när motorn är avstängd och tändstiftskontakten är borttagen.

• Innan du börjar klippa, kontrollera att skärverktygen inte är slöa och att fästelementen inte är skadade.
• Om det behövs, byt ut slöa och/eller skadade skärverktyg i hela uppsättningen för att undvika att skapa obalans. Stäng av motorn och ta bort tändstiftskontakten när du gör denna kontroll.
• Klipphöjden ställs in genom inställning av hjulhöjden (bild 13/pos.14). 7 olika klipphöjder kan ställas in.
• Dra justeringsspaken utåt och ställ in önskad klipphöjd. Spaken hakar i önskat läge (bild 13).

Förbered klippområdet

Inspektera området som ska klippas noggrant innan klippning. Ta bort stenar, pinnar, ben, trådar, leksaker och andra föremål som apparaten kan slunga iväg.

9. Ta i drift

⚠ Obs!

Motorn levereras utan olja. Därför måste olja fyllas på före idrifttagning. Använd normal multigradeolja (SAE 10W-40). Oljenivån i motorn måste kontrolleras före varje klippning. Bensin måste fyllas på då detta inte ingår i leveransomfånget.

- För att undvika att gräsklipparen startar oavsiktligt har den en motorbromsspak (bild 1, pos. 3) som måste aktiveras innan gräsklipparen startas. När motorbromsspaken släpps måste den återgå till utgångsposition och motorn stängas av automatiskt.

• Dra i motorbromsspaken (3) och dra hårt i snörstartaren (17). (Bild 14)
  OBS: Skärkniven roterar även så snart du drar i snörstarten när motorbromsspaken är lossad. Se till att det inte finns några kroppsdelar/främmande föremål i skärknivens riskområde.
• När motorn är igång, tryck drivspaken (2) mot handtaget (1) för att koppla in drivningen på gräsklipparen.
• Innan du börjar klippa gräsmattan bör du upprepa denna process några gånger för att se till att allt fungerar korrekt.

⚠️ WARNING

Varje gång du behöver göra några justeringar och/eller reparationer på din gräsklippare, vänta tills kniven har slutat rotera.

Stäng av motorn och dra ut tändstiftskontakten innan inställningar, underhåll eller reparationer.

Användning av drivningen:

• Motorbroms: Stäng av motorn med hjälp av motorbromsspaken (3). När du släpper motorbromsspaken stannar motorn och skärbladet automatiskt.
• För att klippa, dra drivspaken (2) mot handtaget (1). Innan du börjar klippa bör du kontrollera motorbromsspaken (3) flera gånger. Övertyga dig om att dragsnöret går smidigt.
• Drivspak (2):

Om du trycker på den stängs kopplingen till drivenheten och gräsklipparen börjar köra med motorn igång. Släpp körspaken i god tid för att stoppa den rullande gräsklipparen. Öva på att starta och stoppa innan du klipper för första gången tills du känner till körbeteendet.

Viktigt: Innan du startar motorn, använd motorbromsen flera gånger för att kontrollera att stoppsnöret fungerar som det ska.

Observera: Motorn är konstruerad för klipphastighet för gräs och gräsutsläpp i uppsamlingskorgen och för en lång motorlivslängd

• Kontrollera oljenivån.
• Öppna tanklocket och fyll bensintanken (6) till botten av tankpåfyllningsröret med cirka 1,2 liter bensin. Använd en tratt och mätbehållare för påfyllning. Fyll inte tanken för mycket. Använd färskt, rent bränsle.
  Blanda aldrig olja med bensin. Köp bränsle i mängder som kan användas inom 30 dagar för att hålla bränslet färskt.
  Observera: Använd vanlig blyfri bensin med max. 10 % bioetanolhalt.

⚠️ WARNING

Använd bara en säkerhetsbensindunk. Rök inte när du fyller på bensin. Ta bort eventuella olje- eller ben-sinrester. Stäng av motorn innan du fyller på bensin och låt motorn svalna i några minuter.

Starta motorn (bild 14a)

• Kontrollera motoroljenivån. Se avsnittet "Oljenivåkontroll".
• Kontrollera batterifacket på ovansidan av den elektriska startmotorn (18) med avseende på främmande föremål och rengör det vid behov med en borste eller trasa. Sätt i batteriet i batterifacket på den elektriska startmotorn (18) (Fig. 27). Se till att batteriet sitter ordentligt på plats. Batteriet är nyckeln till enheten.
• Tänk på att apparatens reglage, om sådana finns, ska vara frånkopplade.
• Tryck motorbromsspaken (3) mot handtaget (1). Tryck på elstarten (17a). Motorn startar.

Starta motor (bild 14)

• Se till att tändkabeln är ansluten till tändstiftet.
• Stå bakom gräsklipparen. Med ena handen trycker du motorbromsspaken (3) mot handtaget (1), med den andra handen håller du i vajerstartaren (17).
• Starta motorn med snörstarten (17). För att göra detta, dra ut handtaget ca 10-15 cm (tills du känner motständ) och dra sedan hårt med ett ryck. Om motorn inte startar, dra i handtaget igen.
• På grund av ett skyddande skikt på motorn kan det uppstå en liten rökbildning när du använder apparaten för första gången. Det här är normalt.

▲ Obs!

• Låt inte startsnöret åka tillbaka.
• Obs: Vid kallt väder kan det vara nödvändigt att upprepa startprocessen flera gånger.

Stänga av motorn:

• För att stänga av motorn släpper du först drivspaken (2) och sedan motorbromsspaken (3) och väntar tills klingan står stilla.
• Dra ut tändstiftskontakten från tändstiftet (10) för att undvika att motorn startar oavsiktligt.
• Kontrollera motorns bromskabel innan du startar om motorn. Kontrollera att kabeln är korrekt installerad. Ett knäckt eller skadat avstängningssnöre måste bytas ut.
• Demontera batteriet. Batteriet är nyckeln till enheten.

Innan du klipper

- Se till att stå stadigt, bär skor med halkfria sulor med bra grepp och långbyxor. Klipp inte barfota eller i lätta sandaler.

• Kontrollera skärkniven. En kniv som är böjd eller på annat sätt skadad måste bytas ut mot en originalkniv.
• Fyll bensintanken utomhus. Använd en påfyllningstratt och en mätbehållare. Torka bort spild bensin.
• Läs och följ driftmanualen samt anvisningar om motorn och ytterligare enheter. Håll beskrivningen tillgängliga för andra användare av apparaten.
• Avgaser är farliga. Låt endast motorn vara igång utomhus.
• Se till att alla säkerhetsanordningar är på plats och fungerar bra.
• Apparaten ska endast användas av en person som också är kvalificerad att göra det.
• Att klippa vått gräs kan vara farligt. Klipp gräset så torrt som möjligt.
• Be andra människor, särskilt barn, att hålla sig borta från gräsklipparen.
• Klipp aldrig vid dålig sikt.
• Plocka upp lösa föremål som stenar, leksaker, pinnar och ledningar etc. från marken innan du klipper.

Anvisning om korrekt klippning

⚠ Obs! Öppna aldrig utkastluckan medan fånganordningen är öppen och motorn fortfarande går. Den roterande kniven kan orsaka personskador.

Fäst alltid utkastluckan och uppsamlingskorgen med noggrannhet. Stäng av motorn innan du tar bort kor- gen.

Säkerhetsavständet som styrhandtagen skapar mellan hölje och användare ska alltid hållas. Vid klippning och ändrad arbetsriktning i slänter och sluttningar måste man vara extra försiktig. Se till att stå stadigt, bär skor med halkfria sulor med bra grepp och långbyxor. Klipp alltid på tvären mot sluttningen. Sluttningar som lutar mer än 15 grader får inte klippas med gräsklipparen av säkerhetsskäl.

Var extra försiktig vid bakätrörelser och när gräsklip- paren dras. Snubbelrisk!

Kompostering/mulching

Vid mulching sönderdelas klippet i den stängda klippkåpan och fördelas igen på gräsmattan. Det sker ingen uppsamling av gräs.

⚠ OBS! Mulching är endast möjligt med en relativt kort gräsmatta.

För att använda mulchingfunktionen, haka av uppsamlingskorgen (16), skjut in mulchadaptern (bild 10-12/19) i utkastöppningen och stäng utkastluckan (15).

Klippning

Klipp endast med vassa, felfria knivar så att gräsklip- paren inte slits och gräsmattan inte blir gul.

Kör gräsklipparen i så raka spår som möjligt för att uppnå ett snyggt resultat. Dessa spår ska då alltid överlappa med några centimeter så att det inte blir remsor kvar.

Håll undersidan på gräsklipparhöljet rent. Jord och gräs som fastnat måste tas bort. Avlagringar gör startprocessen svår samt försämrar klippningens kvalitet och gräsutkastet. I sluttningar ska spåret läggas på tvären mot sluttningen. Gräsklipparen kan förhindras att glida ner genom snedställning uppåt. Välj klipphöjd baserat på gräsmattans faktiska längd. Genomför flera passeringar så att maximalt 4 cm gräsmatta tas bort på en gång.

Stäng av motorn innan kniven kontrolleras på något sätt. Kom ihåg att kniven kommer att fortsätta att rotera i några sekunder efter att motorn har stängts av. Försök aldrig stoppa kniven.

Kontrollera regelbundet att kniven är ordentligt fast-satt, i gott skick och väl slipad. Slipa eller byt ut om det inte är fallet. Om kniven slår emot ett föremål medan den är i rörelse, stäng av gräsklipparen och vänta tills kniven har stannat helt. Kontrollera sedan knivens och knivhållarens skick. Om den är skadad måste den bytas ut.

Anvisning om klippning:

• Se upp för fasta föremål. Gräsklipparen kan skadas eller personskador kan uppstå.
• En het motor, avgasrör eller drivning kan orsaka brännskador. Vidrör inte.
• Klipp försiktigt i sluttningar eller i brant terräng.
• Klipp endast när det är tillräckligt ljust.
• Kontrollera gräsklipparen, kniven och andra delar om du har träffat ett främmande föremål eller om enheten vibrerar mer än normalt.
• Gör inga justeringar eller reparationer utan att först stänga av motorn. Dra ur tändkabelkontakten.
• Se upp för trafik på eller nära en väg. Håll gräsutkastet borta från gatan.
• Undvik platser där hjulen inte längre kan greppa eller där klippningen är osäker. Innan du går bakåt, övertyga dig om att det inte finns små barn bakom dig.
• I tjockt, högt gräs ställer du in klippnivån till högsta nivå och klipper långsammare. Innan du tar bort gräs eller andra hinder ska du stänga av motorn och koppla bort tändkabeln.
• Ta aldrig bort delar som används för säkerhet.
• Fyll aldrig på bensin när motorn är varm eller går

Töm uppsamlingskorgen

Uppsamlingskorgen (16) har en nivåindikator (bild 16). Den öppnas av det luftflöde som genereras av gräsklipparen under drift. Om klaffen (bild 16) stängs under klippning är uppsamlingskorgen (16) full och bör tömmas. För att nivåindikatorn ska fungera korrekt måste hålen under klaffen alltid vara rena och genomsläppbara.

Gräsuppsamlaren måste tömmas så snart det finns kvar gräsklipp vid klippningen.

⚠️ WARNING

Stäng av motorn och vänta tills skärverktyget stannat innan uppsamlingskorgen tas av.

För att ta bort uppsamlingskorgen (16), lyft utkastluckan (15) med ena handen och använd den andra handen för att ta bort uppsamlingskorgen (16) vid bärhandtaget (bild 16). Enligt säkerhetsföreskrifterna stängs utkastluckan (15) när uppsamlingskorgen lossas och stänger den bakre utkastöppningen.

Om gräsrester sitter fast i öppningen är det lämpligt att dra gräsklipparen cirka 1 m för att starta motorn lättare. Ta inte bort klipp från klipparen och på arbetsverktygen för hand eller med fötterna, utan med lämpliga hjälpmedel som borste eller kvast.

För att säkerställa en god uppsamling måste uppsamlingskorgen (16) och särskilt luftgallret rengöras från insidan efter användning.

Häng bara in uppsamlingskorgen (16) när motorn är avstängd och skärverktyget står stilla.

Lyft utkastluckan (15) med ena handen och håll uppsamlingskorgen (16) vid handtaget med den andra handen och häng upp den ovanifrån. (Bild 9)

Efter klippning

• Låt alltid motorn svalna innan du parkerar gräsklipparen i ett slutet utrymme. Ta bort gräs, löv, smörjolja och olja före förvaring. Placera inga andra föremål på gräsklipparen.
• Kontrollera alla skruvar och muttrar innan du använder dem igen. Lossade skruvar måste dras åt.
• Töm uppsamlingskorgen (16) innan du använder den igen.
• Lossa tändstiftskontakten för att förhindra obehörig användning.
• Se till att gräsklipparen inte är parkerad nära en käl- la till fara. Läckande gas kan orsaka explosioner.
• Endast originaldelar eller delar som godkänts av tillverkaren får användas för reparationer (se adress på garantibeviset).
• Om gräsklipparen inte kommer att användas under en längre tid, töm bensintanken med en bensinsugpump.
• Olja och underhåll apparaten

10. Rengöring

Gräsklipparen ska rengöras noggrant efter varje användning. Speciellt undersidan och knivhållaren.

▲ Obs!

Av säkerhetsskäl kopplar du bort tändstiftskabeln innan du rengör det.

Det är bäst att tippa gräsklipparen bakåt. Tändstiftet ska peka uppåt för att förhindra att motorolja kommer

in i insugssystemet eller läcker ut.

Alternativt kan du luta apparaten på sidan, men se till att luftfiltret är på ovansidan.

Anvisning: Innan du tippar gräsklipparen, töm bränsletanken helt med en bensinpump.

Gräsklipparen får inte lutas mer än 90 grader.

Det bästa är att ta bort smuts och gräs direkt efter klippning.

Torkade gräsrester och smuts kan försämra klippningen. Kontrollera om gräsutkastkanalen är fri från gräsrester och ta bort dem vid behov.

Rengör aldrig gräsklipparen med en vattenstråle eller högtryckstvätt. Motorn ska förbli torr.

Aggressiva rengöringsmedel som kylrengöringsmedel eller bensen får inte användas.

Tvätta gräsklipparen med vatten (bild 24)

• Ta bort mulchinsatsen / ta bort uppsamlaren.
• Anslut slanganslutningsstycket till vattenanslutningen (w) och öppna kranen. (Fig. 24)
• Starta gräsklipparen och stäng av gräsklipparen efter cirka 30 sekunder. Den roterande knivbalken kastar vattnet mot gräsklipparens undersida och rengör den.
• Stäng kranen och dra av slanganslutningen.
• Rengör ovansidan med en trasa (använd inte vassa föremål).

11. Transport

Förbereda gräsklipparen för transport (bild 22)

• Töm bensintanken med en bensinutsugningspump.
• Låt motorn vara igång tills den återstående bensinen är förbrukad.
• Tappa ut motoroljan från den varma motorn.
• Ta bort tändstiftskontakten från tändstiftet.
• Rengör kylflänsarna på cylindern och kåpan.
• Häng snörstartaren (17) på kroken. Lossa snabbspännspaken (5) och fäll ned den övre skjutbygeln (4). Se till att kablarna inte är böjda när du fäller ner dem.
• Vik in några lager korrugerad kartong mellan de övre och nedre skjutbyglarna och motorn för att förhindra skav.
• För att förhindra materiella skador och personskador ska produkten säkras mot att välta och glida om den transporteras i fordon.

12. Förvaring

Rengör och underhåll apparaten före lagring.

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C.

Förvara verktyget i originalförpackningen.

Täck över verktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen vid verktyget.

• Förvara aldrig gräsklipparen med bensin i tanken inne i en byggnad där bensinångor kan komma i kontakt med öppen eld eller gnistor.
• Låt motorn svalna innan du förvarar gräsklipparen i ett slutet utrymme.
• För att undvika brandrisk, håll motorn, avgasröret och området runt bränsletanken fritt från gräs, löv eller läckande fett (olja).

Förbered dig på att lagra gräsklipparen

Varningsanvisning: Töm inte ut bensin inomhus, nära eld eller vid rökning. Gasångor kan orsaka explosion eller brand.

• Töm bensintanken med en bensinutsugningspump.
• Starta motorn och låt den gå tills den återstående bensinen är förbrukad.
• Gör ett oljebyte efter varje säsong. För att göra detta, ta bort den gamla motoroljan från den varma motorn och fyll på den med ny.
• Ta bort tändstiftet från topplocket.
• Använd en oljekanna för att fylla på cirka 20 ml olja i cylindern.
• Dra långsamt i starchandtaget så att oljan skyddar cylindern inuti.
• Skruva tillbaka tändstiften.
• Rengör kylflänsarna på cylindern och käpan.
• Rengör hela apparaten för att skydda lackfärgen.
• Förvara apparaten på en väl ventilerad plats.

Batteri och laddare

Koppla från laddaren och förvara den på en torr plats när den inte används. I en fuktig miljö utsätts klämmor och elektriska kontakter för korrosion. Vid längre tids förvaring i höga temperaturer (50 °C) kan batteriet bli permanent skadat. Kontrollera elektriska klämmor och kontakter på batteri och laddare.

Torka av med en ren trasa eller blås rent med tryckluft.

Efter förvaring kan det behöva en normal laddning. Tryck på batterinivåindikeringsknappen (E) för att kontrollera tillgänglig laddning och ladda vid behov. Se avsnittet "Batterinivåindikering".

13. Underhåll

Håll apparaten i perfekt skick under hela dess livslängd. Felaktigt underhåll kan leda till livshotande personskada.

• Regelbundet, noggrann service är nödvändigt för att garantera säkerhetsnivån och apparatens prestanda oförändrad.

• Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna och att apparaten är i säkert arbets-skick.

• Kontrollera gräsuppsamlaren regelbundet för slitage eller förlust av funktionalitet.

• Rengör uppsamlingskorgen regelbundet med vatten och låt den torka väl.
• Av säkerhetsskäl, byt ut slitna eller skadade delar.
• Töm bränsletanken inför längre förvaring eller underhåll. Detta bör göras utomhus med en bensinutsugningspump (finns på byggvaruhus).

⚠️ WARNING

Arbeta aldrig på eller rör vid strömförande delar av tändsystemet när motorn är igång. Dra ut tändstiftskontakten på tändstiftet före allt underhålls- och skötselarbete. Utför aldrig något arbete när apparaten är igång. Arbete som inte beskrivs i denna instruktionsmanual bör endast utföras på en auktoriserad fackverkstad.

Obs!

Stäng av motorn och dra ut tändstiftskontakten innan underhåll.

Hjulaxlar och hjulnav

- Bör rengöras och smörjas lätt en gång per säsong.

Kniv

Av säkerhetsskäl får du endast slipa, balansera och montera din kniv av en auktoriserad fackverkstad. För att uppnå ett optimalt arbetsresultat rekommenderas det att kniven kontrolleras en gång om året.

Byte av kniv (bild 17)

Vid byte av skärverktyg får endast originalreservdelar användas.

Använd handskar när du byter knivar för att undvika skärskador.

Installera aldrig en annan kniv.

• Töm bensintanken innan du tar bort klingan.
• Ta bort skruven för att byta ut klingan.
• Sätt tillbaka allt som visas i bild 17. Dra åt skruven ordentligt. Fästmomentet är 45 Nm. Byt också ut klingskruven när du byter ut klingan.

Skadad kniv

Om kniven kommer i kontakt med ett hinder trots all försiktighet, stäng av motorn omedelbart och dra ut tändstiftkontakten.

Tippa gräsklipparen åt sidan och kontrollera om knivarna är skadade. Skadade eller böjda knivar måste bytas ut. Räta aldrig ut en böjd kniv igen. Arbeta aldrig med en böjd eller dåligt slipad kniv, detta orsakar vibrationer och ytterligare skador på gräsklipparen.

⚠ Obs! Det finns risk för personskador vid arbeten med en skadad kniv.

Slipa om kniven

Kniveggarna kan slipas med en metallfil. För att undvika obalans bör slipning endast utföras av en auktoriserad fackverkstad.

⚠ Obs! Låt aldrig motorn gå utan eller med för lite olja. Det kan orsaka allvarliga skador på motorn. Använd endast motorolja SAE 10W-40..

Kontroll av oljenivå (bild 18):

• Ställ gräsklipparen på en jämn och slät yta.
• Vrid av oljemätstickan (12) genom att vrida åt vänster och torka av mätstickan. Stick in mätstickan igen i påfyllningsröret tills det tar stopp.
• Dra ut mätstickan och läs av oljenivån i vågrätt läge. Oljenivån ska befinna sig mellan oljemätstickans max.- och minmarkering (12).

Oljebyte (bild 23)

• Bytet av motorolja bör genomföras en gång om året innan säsongen börjar med driftvarm och avstängd motor.
• Använd endast motorolja (SAE 10W-40).
• Töm bensintanken (med en bensinutsugningspump).
• Placera ett platt oljetråg (minst 1 liter volym) framför gräsklipparen.
• Skruva loss oljestickan och luta klipparen tills all olja har runnit ut i dropptråget.
• Fyll på färsk motorolja upp till oljemätstickans övre marking (ca 0,4 l), fyll inte på för mycket.
• Obs! Skruva inte i oljemätstickan för att kontrollera oljenivån, för bara in den upp till gängan.

Den gamla oljan måste avfallshanteras i enlighet med gällande bestämmelser.

Rengör remmen (bild 17, 19)

• Ta bort kniven och växelhuset genom att skruva loss skruvarna.
• Rengör elementen i växellådan och kilremmarna en eller två gånger om året med borste eller tryckluft.
• Sätt tillbaka växellådan och kniven med skruvar.

Skötsel och inställning av kablarna

Olja kablarna ofta och kontrollera att de enkelt kan röra sig.

Underhåll av luftfiltret (bild 20)

Smutsigt luftfilter (7) minskar motoreffekten eftersom förgasaren får för lite luft. Regelbundna kontroller är därför nödvändiga.

Luftfiltret (7) bör kontrolleras var 25:e drifttimme och rengöras vid behov. Kontrollera luftfiltret (7) oftare om luften är mycket dammig.

Lossa luftfilterkåpan och ta av svampfiltret. Byt ut luftfiltret för att förhindra att föremål faller in i luftinloppet (bild 20).

Obs: Rengör aldrig luftfiltret (7) med bensin eller brännbara lösningsmedel. Luftfiltret (7) får endast rengöras med tryckluft eller genom att slå ut det.

Underhåll av tändstiftet (bild 21)

Kontrollera tändstiftets nedsmutsning första gången efter 10 drifttimmar och rengör det med en kopparträdsborste vid behov. Underhåll sedan tändstiftet var 50:e drifttimmme.

Dra av tändstiftskontakten med en vridande rörelse.

Ta bort tändstiftet (10) med en tändstiftsnyckel.

Ställ in avståndet till 0,75 mm (0,030") med hjälp av en mätsticka. Sätt tillbaka tändstiftet (10) och var försiktig så att det inte dras åt för hårt.

Motorbromsspak (bild 1)

Motorn är utrustad med en mekanisk motorbroms, som måste kontrolleras regelbundet. När motorbromsspaken (3) släpps måste kniven stanna inom 7 sekunder. Om detta inte är fallet får apparaten inte användas. Kontakta en auktoriserad fackhandlare. Håll apparaten i perfekt skick under hela dess livstid. Felaktigt underhåll kan leda till livshotande person-skada.

Reparation

Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fästa och i perfekt skick. Förvara delar med risk för skador utom räckhåll för andra människor och barn.

Obs: Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.

Kontakta kundtjänst eller en auktoriserad fackman.

Detsamma gäller tillbehör.

Driftstider

Observera eventuella lokala förordningar eller överenskommelser om tider för gräsklippning.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på typskylten

Viktig information för reparation:

Vid returnering av apparaten för reparation på servicestation, observera att denna av säkerhetsskäl ska vara tömd på olja och bränsle.

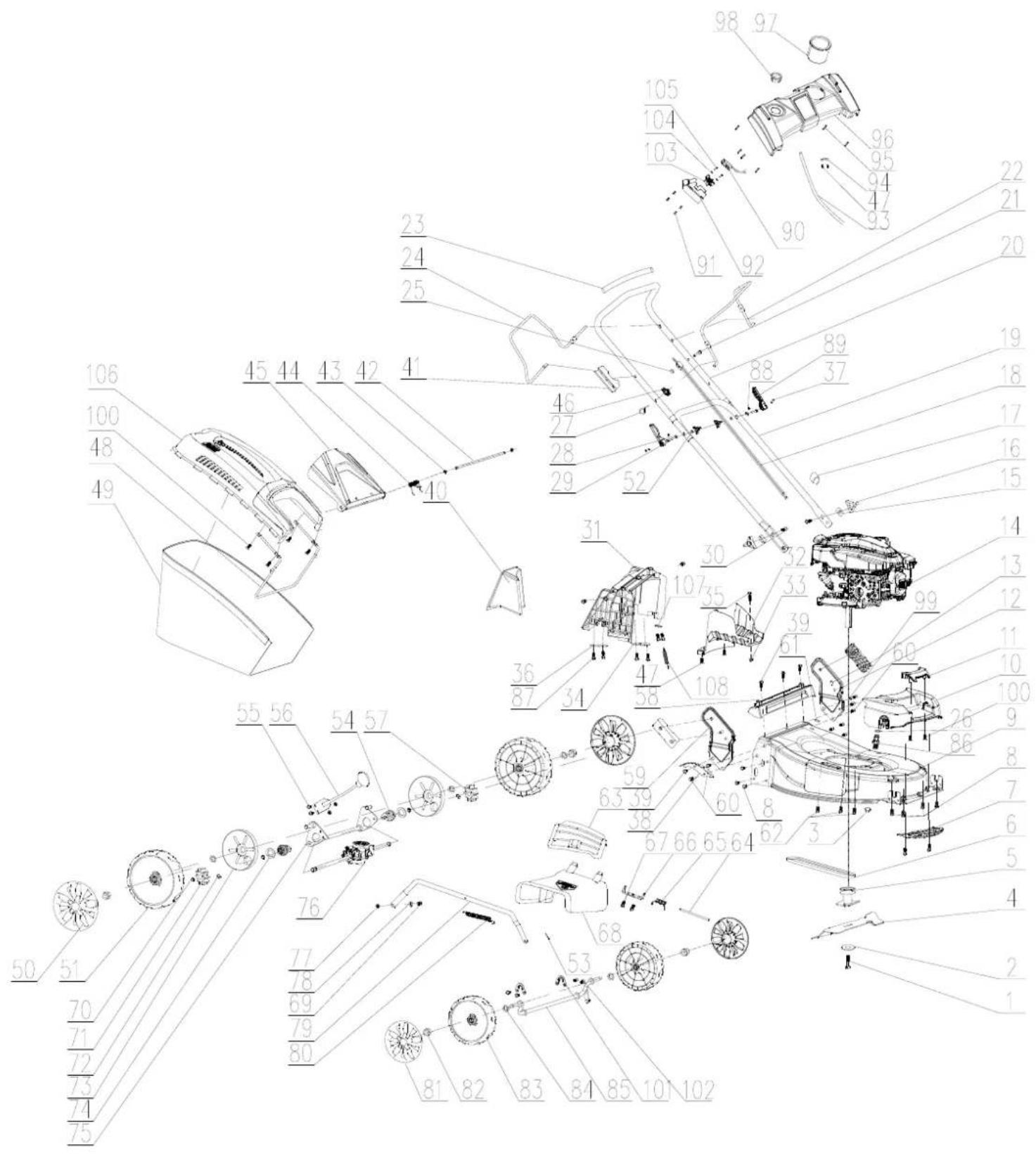

Reservdelar/tillbehör

Gräsklipparkniv - artikelnr: 7911200639

Gällande tillbehör samt slitage och reservdelar, använd endast originaldelar från Scheppach, annars kan det finnas risk för olyckor med personskador eller skador på apparaten.

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Tändstift, luftfilter, bensinfilter, kniv, kilrem, batteri

* Ingår inte obligatoriskt i leveransomfånget!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

14. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
• Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenhe- ter).
• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.

- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll. - Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverkarens kundservice angående detta.
• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

Anmärkningar för litium-jon-batterier

Ta ut batteriet före avfallshantering av ma- skinen!

• Släng inte batteriet i hushållsavfall, i eld (explosionsrisk) eller i vatten. Skadade batterier kan skada miljö och hälsa om giftiga ångor eller vätskor läcker ut.
• Defekta eller använda batterier måste återvinnas i enlighet med direktiv 2023/1542/EG.
• Lämna in apparaten och laddaren på en behandlingsanläggning. Plast- och metalldelarna som används kan sorteras sortrent åtskilda och på så sätt återvinnas.
• Avfallshantera batterier urladdade. Vi rekommenderar att tejpa för polen för att skydda mot kortslutning. Öppna inte batteriet.
• Avfallshantera batterier enligt lokala föreskrifter. Lämna in batterier på ett uppsamlingsställe för gamla batterier där de kan återvinnas miljövänligt. Fråga ditt lokala avfallsföretag om detta.

Kommun- eller stadsförvaltningen kan ge information om hur uttjänta apparater kasseras.

Bränsle och oljor

• Bränsletanken och behållaren med motorolja måste tömmas innan apparaten avfallshanteras!
• Bränsle och motorolja ska inte kastas i hushållsso-porna utan lämnas till separat insamling respektive avfallshantering!
• Tomma olje- och bränslebehållare måste avfallshanteras miljövänligt.

15. Felsökning

I följande tabell anges felsymptom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjliga orsaker Åtgård
Ojämn gång, kraftig vibration av apparaten	Lossade skruvar Kontrollera skruvarna
	Knivfäste löst Kontrollera knivfästet
	Kniv obalanserad Byt ut kniven
Motorn går inte	Motorbromsspaken är inte intryckt Tryck på motorbromsspaken
	Gasreglage i fel läge Kontrollera inställningen
	Defekt tändstift Byt tändstiftet
	Bränsletank tom Fyll på bränsle
	Förorenat bränsle Töm bensintanken och fyll den med rent bränsle
	Kall miljö Tryck på primerknappen (om sådan finns)
	Motorn är defekt Ta kontakt med auktoriserad kundtjänst
Motorn går ojämnt	Luftfilter smutsigt Rengör luftfiltret
	Tändstift smutsigt	Rengör tändstiftet
Gräsmattan blir gul, snittet är oregelbundet	Kniven är slö	Slipa kniven
	Klipphöjd för låg	Ställ in rätt höjd
Gräsutsläpp är orent	Klipphöjd för låg	Ställ in höjd
	Kniv sliten	Byt kniv
	Uppsamlingskorg igensatt	Töm uppsamlingskorgen eller lossa blockeringen

A
