INSTRUKCJA OBSŁUGI MP13240 SCHEPPACH

Spalinowa kosiarka do trawyTłumaczenie oryginalnej instrukcji obsługi

Objaśnienie symboli na urządzeniu Przed użyciem przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa! Przed uruchomieniem przeczytać w całości i zrozumieć tekst instrukcji obsługi. Na zboczu nie kosić w górę ani w dół. Przed przystąpieniem do eksploatacji kosiarki do trawy usunąć porozrzucane małe elementy, które mogłyby zostać odrzucone. Niebezpieczeństwo ze strony wirujących części przy włączonym silniku. Upewnić się, że inne osoby zachowują odpowiedni odstęp bezpieczeństwa. Wyjąć końcówkę przewodu świecy zapłonowej przed przystąpieniem do prac konserwacyjnych. Nie zbliżać rąk i stóp do obracających się noży. Ważne. Spaliny są trujące, dlatego nie eksploatować silnika w niewentylowanych pomieszczeniach. Uwaga gorąca powierzchnia - niebezpieczeństwo poparzenia! Używać ochrony słuchu i wzroku! UWAGA! Materiały eksploatacyjne są łatwopalne i wybuchowe - niebezpieczeństwo poparzenia. Nie tankować, gdy silnik jest gorący lub pracuje. Pojemność zbiornika Olej silnikowywww.scheppach.com

Długość noża. Maks. szerokość koszenia Zagwarantowany poziom mocy akustycznej Produkt jest zgodny z obowiązującymi europejskimi dyrektywami. Produkt jest zgodny z obowiązującymi serbskimi dyrektywami. max. 3

Przycisk Primer do rozruchu na zimno MIN MAX Kontrolować poziom oleju STOP - dźwignia hamulca silnikowegowww.scheppach.com

Spis treści: Strona:

4. Użytkowanie zgodne z przeznaczeniem ........................................................... 166

5. Wskazówki dotyczące bezpieczeństwa ............................................................ 167

6 Oprócz wskazówek dotyczących bezpieczeństwa zawartych w niniejszej instrukcji obsługi i specjal- nych przepisów danego kraju należy przestrzegać ogólnie uznanych zasad technicznych dotyczą- cych eksploatacji urządzeń o tej samej budowie. 7 Nie ponosimy odpowiedzialności za wypadki ani szkody powstałe wskutek nieprzestrzegania ni- niejszej instrukcji oraz wskazówek dotyczących bezpieczeństwa.

3. Dźwignia hamulca silnikowego

4. Górny pałąk przesuwny

5. Nakrętka gwiazdkowa z tworzywa sztucznego

10. Świeca zapłonowa

12. Prętowy wskaźnik poziomu oleju

14. Regulacja wysokości kół

17. Rozrusznik linkowy

a. 2 x wkręt z łbem półkolistym b. 2 x podkładka c. 1 x instrukcja eksploatacji d. 2 x śruba e. 1 x hak do rozrusznika linkowego

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie z opakowania.

• Usunąć materiał opakowaniowy oraz zabezpiecze- nia opakowania/transportowe (jeśli występują).

• Sprawdzić, czy zakres dostawy jest kompletny.

• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń w trakcie transportu. W przypadku reklamacji natychmiast poinformować o tym dostaw- cę. Późniejsze reklamacje nie będą uznawane.

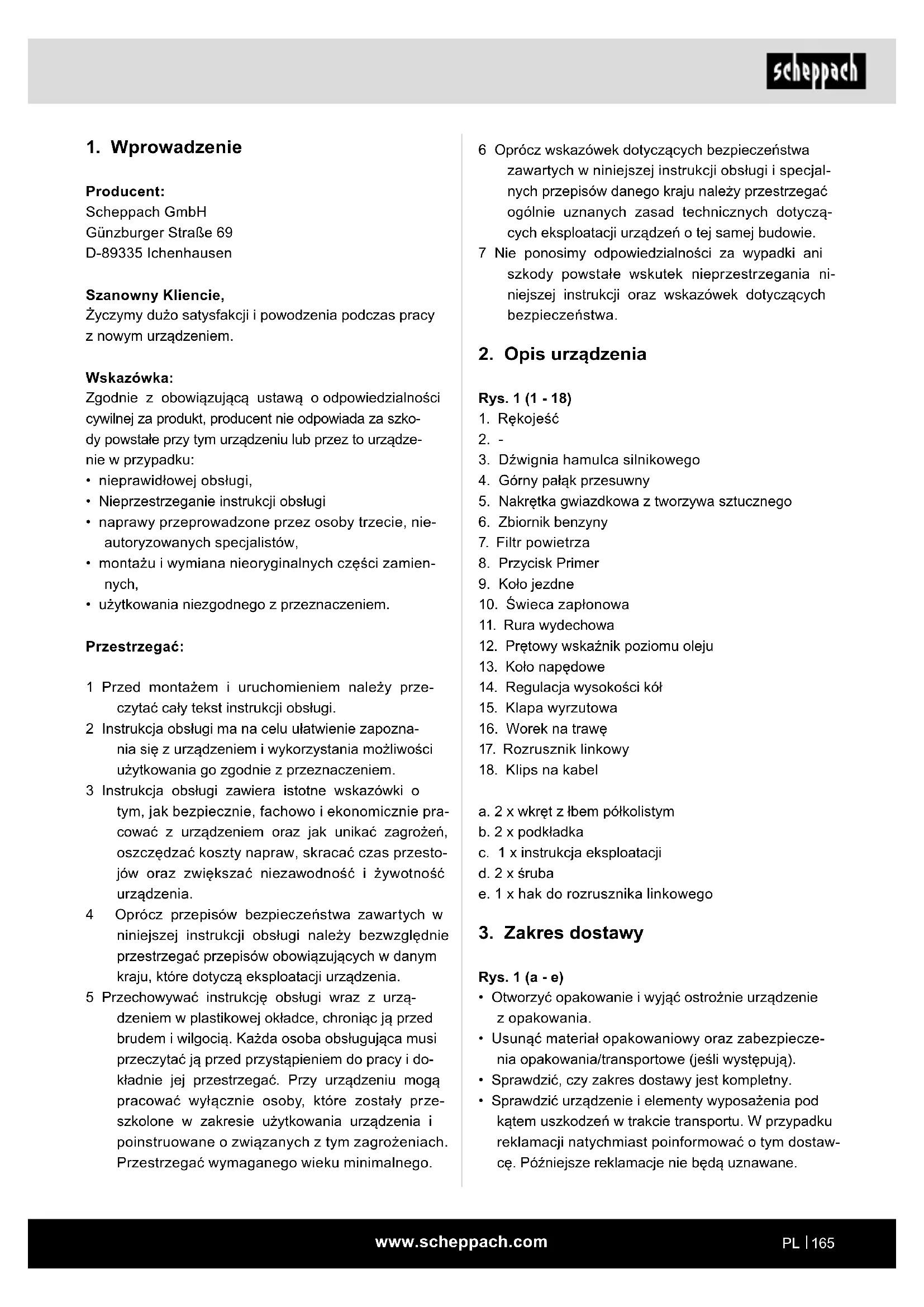

Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Szanowny Kliencie, Życzymy dużo satysfakcji i powodzenia podczas pracy z nowym urządzeniem. Wskazówka: Zgodnie z obowiązującą ustawą o odpowiedzialności cywilnej za produkt, producent nie odpowiada za szko- dy powstałe przy tym urządzeniu lub przez to urządze- nie w przypadku:

• nieprawidłowej obsługi,

• Nieprzestrzeganie instrukcji obsługi

• naprawy przeprowadzone przez osoby trzecie, nie- autoryzowanych specjalistów,

• montażu i wymiana nieoryginalnych części zamien- nych,

• użytkowania niezgodnego z przeznaczeniem. Przestrzegać: 1 Przed montażem i uruchomieniem należy prze- czytać cały tekst instrukcji obsługi. 2 Instrukcja obsługi ma na celu ułatwienie zapozna- nia się z urządzeniem i wykorzystania możliwości użytkowania go zgodnie z przeznaczeniem. 3 Instrukcja obsługi zawiera istotne wskazówki o tym, jak bezpiecznie, fachowo i ekonomicznie pra- cować z urządzeniem oraz jak unikać zagrożeń, oszczędzać koszty napraw, skracać czas przesto- jów oraz zwiększać niezawodność i żywotność urządzenia. 4 Oprócz przepisów bezpieczeństwa zawartych w niniejszej instrukcji obsługi należy bezwzględnie przestrzegać przepisów obowiązujących w danym kraju, które dotyczą eksploatacji urządzenia. 5 Przechowywać instrukcję obsługi wraz z urzą- dzeniem w plastikowej okładce, chroniąc ją przed brudem i wilgocią. Każda osoba obsługująca musi przeczytać ją przed przystąpieniem do pracy i do- kładnie jej przestrzegać. Przy urządzeniu mogą pracować wyłącznie osoby, które zostały prze- szkolone w zakresie użytkowania urządzenia i poinstruowane o związanych z tym zagrożeniach. Przestrzegać wymaganego wieku minimalnego.www.scheppach.com

• Przestrzegać odnośnych przepisów bezpieczeń- stwa pracy oraz pozostałych, ogólnie uznanych za- sad bezpieczeństwa technicznego.

• Użytkowanie, konserwacja i naprawa maszyny są dozwolone wyłącznie dla osób, które zostały wy- kwalikowane w tym zakresie i poinformowane o zagrożeniach. Samowolne zmiany na maszynie wykluczają odpowiedzialność producenta za wyni- kające stąd szkody.

• Maszynę wolno użytkować wyłącznie z oryginalnym wyposażeniem i oryginalnymi narzędziami producenta.

• Każde użycie wykraczające poza wyżej podane jest uważane za niezgodne z przeznaczeniem. Za wynikające stąd szkody producent nie odpowiada; ryzyko ponosi wyłącznie użytkownik.

• Urządzenie nie zostało skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego.

• W przypadku wątpliwości, czy warunki robocze są bezpieczne, nie należy pracować z maszyną.

• Spalinowa kosiarka do trawy jest przeznaczona tyl- ko do użytku prywatnego w ogrodzie przydomowym i ogródkach amatorskich. Pod pojęciem kosiarek do trawy dla ogrodów przydomowych i ogródków ama- torskich rozumie się takie urządzenia, których rocz- ne użytkowanie z reguły nie przekracza 50 godzin i są stosowane głównie do pielęgnacji powierzchni trawiastych i trawników, jednak nie na terenie obiek- tów publicznych, parków, obiektów sportowych ani w gospodarce rolnej i leśnej. Uwaga! Ze względu na zagrożenie dla użytkownika kosiarki do trawy nie można używać do następujących prac: do podcinania zarośli, żywopłotów i krzewów, do cięcia i rozdrabniania roślin pnących lub trawy na zielo- nych dachach lub w skrzynkach balkonowych oraz do czyszczenia (odkurzania) ścieżek i jako rozdrabniarka do rozdrabniania ciętych drzew i żywopłotów. Ponadto kosiarki do trawy nie wolno używać jako glebogryzarki do wyrównywania wzniesień terenu, jak np. kretowiska.

• Ze względów bezpieczeństwa kosiarki do trawy nie wolno używać jako agregatu napędowego dla wszelkiego rodzaju innych narzędzi roboczych i ze- stawów narzędzi. m OSTRZEŻENIE Przed uruchomieniem urządzenia dla własnego bezpie- czeństwa należy dokładnie zapoznać się z niniejszym podręcznikiem i ogólnymi wskazówkami dotyczącymi bezpieczeństwa. Jeżeli urządzenie jest przekazywane osobom trzecim, należy zawsze dołączać instrukcję użytkowania.

• W miarę możliwości zachować opakowanie do za- kończenia okresu gwarancyjnego.

• Przed zastosowaniem urządzenia zapoznać się z nim na podstawie instrukcji obsługi.

• W przypadku akcesoriów i części zużywalnych i za- miennych stosować wyłącznie oryginalne części. Czę- ści zamienne można nabyć u swojego dystrybutora.

• Przy zamówieniach podawać nasze numery artyku- łów oraz typ i rok produkcji urządzenia.

m Uwaga! Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Dzieciom nie wol- no bawić się workami z tworzywa sztucznego, fo- liami i drobnymi elementami! m NIEBEZPIECZEŃSTWO Istnieje niebezpieczeństwo połknięcia i uduszenia!

4. Użytkowanie zgodne z przeznacze-

niem Maszyna odpowiada obowiązującej dyrektywie ma- szynowej WE. Przed rozpoczęciem pracy na maszynie muszą być zamontowane wszystkie urządzenia ochronne i zabez- pieczające.

• Operator jest odpowiedzialny w obszarze roboczym za bezpieczeństwo osób trzecich.

• Maszyna jest przeznaczona do obsługi przez jedną osobę.

• Przestrzegać wszystkich wskazówek bezpieczeń- stwa i wskazówek dotyczących zagrożeń umiesz- czonych na maszynie.

• Wszystkie wskazówki dotyczące bezpieczeństwa i zagrożeń, umieszczone na maszynie należy utrzy- mywać w stanie czytelnym.

• Maszynę można użytkować wyłącznie w nienagan- nym stanie technicznym, zgodnie z przeznacze- niem, przestrzegając zasad bezpieczeństwa i ze świadomością zagrożeń oraz stosując się do wska- zówek zawartych w instrukcji eksploatacji!

• Zwłaszcza usterki, które mogą mieć negatywny wpływ na bezpieczeństwo, muszą być niezwłocznie usuwane!

• Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymiarów podanych w rozdziale Dane techniczne.www.scheppach.com

• osobom będącym pod wpływem alkoholu, narkoty- ków, leków, zmęczonym lub chorym. Wskazówki dotyczące bezpieczeństwa dla ręcz- nych kosiarek do trawy Wskazówki

• Dokładnie przeczytać instrukcję użytkowania. Za- poznać się z ustawieniami i prawidłowym użytkowa- niem maszyny.

• Nigdy nie pozwalać dzieciom lub innym osobom, które nie znają instrukcji obsługi, na używanie ko- siarki do trawy. Dolną granicę wieku użytkownika mogą określać przepisy lokalne.

• Nigdy nie kosić trawy, gdy w pobliżu znajdują się inne osoby, w szczególności dzieci lub zwierzęta. Pamiętać o tym, że operator urządzenia lub użyt- kownik jest odpowiedzialny za wypadki z udziałem innych osób lub ich własności.

• W przypadku przekazania niniejszego urządzenia innym osobom przekazać również niniejszą instruk- cję obsługi.

• Do koszenia trawy należy zakładać mocne obuwie i długie spodnie. Nie kosić na boso ani w lekkich sandałach.

• Sprawdzić teren, na którym ma być zastosowana maszyna i usunąć wszystkie przedmioty takie jak kamienie, zabawki, patyki, druty, itp., które mogłyby zostać pochwycone, a następnie wyrzucone.

m OSTRZEŻENIE Benzyna jest wysoce łatwopalna:

• Benzynę należy przechowywać wyłącznie w prze- widzianych do tego celu zbiornikach.

• Paliwo należy tankować wyłącznie na wolnym po- wietrzu i nie palić podczas tankowania.

• Przed uruchomieniem silnika należy uzupełnić ben- zynę. Jeżeli silnik pracuje lub kosiarka jest gorąca nie otwierać zamknięcia zbiornika, ani nie wlewać benzyny.

• Jeżeli wyciekła benzyna, nie można podejmować próby uruchomienia silnika. Maszynę należy usunąć z powierzchni zabrudzonej paliwem. Należy unikać wszelkich prób zapłonu do momentu odparowania oparów benzyny.

• Ze względów bezpieczeństwa zbiornik benzyny oraz inne zatyczki zbiornika należy wymienić w ra- zie uszkodzenia.

• Nigdy nie przechowywać benzyny w pobliżu źródeł zapłonu. Zawsze używać sprawdzonego kanistra. Benzynę przechowywać z dala od dzieci.

• Wymieniać uszkodzone tłumiki hałasu.

5. Wskazówki dotyczące bezpieczeń-

stwa Miejsca w niniejszej instrukcji obsługi, które dotyczą bezpieczeństwa użytkownika, zostały oznaczone na- stępującym znakiem: m Ponadto instrukcja eksploatacji zawiera istotne frag- menty tekstu, oznaczone słowem „UWAGA!”. m NIEBEZPIECZEŃSTWO W przypadku nieprzestrzegania tej instrukcji istnieje najwyższe zagrożenie życia lub niebezpieczeństwo zagrażających życiu obrażeń. m OSTRZEŻENIE W przypadku nieprzestrzegania tej instrukcji istnieje zagrożenie życia lub niebezpieczeństwo ciężkich ob- rażeń. m OSTROŻNIE W przypadku nieprzestrzegania tej instrukcji istnieje zagrożenie lekkich i średnich obrażeń m WSKAZÓWKA W przypadku nieprzestrzegania tej wskazówki istnieje niebezpieczeństwo uszkodzenia urządzenia lub innych wartości materialnych. mUwaga! Podczas użytkowania urządzeń należy zastosować pewne środki zabezpieczające w celu uniknięcia obra- żeń i uszkodzeń. Dlatego należy dokładnie przeczytać instrukcję obsługi / wskazówki dotyczące bezpieczeń- stwa. Należy je starannie przechowywać, aby w razie potrzeby w każdej chwili móc uzyskać potrzebne in- formacje. W przypadku przekazania urządzenia innym osobom, należy im przekazać również niniejszą instruk- cję obsługi / wskazówki dotyczące bezpieczeństwa. Nie ponosimy odpowiedzialności za wypadki ani szkody po- wstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek dotyczących bezpieczeństwa. Komu nie wolno używać urządzenia:

• dzieciom i innym osobom, które nie znają instrukcji użytkowania (lokalne przepisy mogą określać wiek minimalny użytkownika).www.scheppach.com

• Nie uruchamiać silnika, gdy użytkownik stoi przed kanałem wyrzutowym.

• Nigdy nie prowadzić rąk ani stów przy lub pod obra- cającymi się elementami. Zawsze trzymać się z dala od otworu wyrzutowego.

• Nigdy nie podnosić ani nie przenosić kosiarki do tra- wy z włączonym silnikiem.

• Wyłączyć silnik i wyciągnąć końcówkę przewodu świecy zapłonowej. Upewnić się, że wszystkie ru- chome części są całkowicie zatrzymane: - przed odblokowaniem lub usunięciem zatorów w kanale wyrzutowym. - przed kontrolą kosiarki do trawy, czyszczeniem lub wykonywaniem innych prac przy kosiarce. - w razie przedostania się ciał obcych. Znaleźć uszkodzenia kosiarki do trawy i przeprowadzić odpowiednie naprawy przed ponownym urucho- mieniem i podjęciem pracy z kosiarką. jeżeli ko- siarka do trawy zacznie nietypowo silnie drgać, należy ją poddać natychmiastowej kontroli.

• Wyłączyć silnik: - gdy użytkownik oddala się od kosiarki do trawy. - przed zatankowaniem.

• Eksploatacja maszyny z nadmierną prędkością może zwiększać niebezpieczeństwo wypadku.

• Zachować ostrożność podczas wykonywania prac nastawczych przy maszynie i unikać zakleszczania palców pomiędzy poruszającym się narzędziem tnącym a sztywnymi elementami urządzenia.

• Zachować szczególną ostrożność podczas kosze- nia trawy na ruchomych podłożach, w pobliżu skła- dowisk odpadów, rowów i wałów.

• Należy mieć na uwadze, że nieprawidłowa kon- serwacja, stosowanie nieodpowiednich części za- miennych, usunięcie lub modykacja urządzeń za- bezpieczających może prowadzić do uszkodzenia urządzenia i ciężkich obrażeń osób pracujących z maszyną.

• Stosować zalecane przez producenta narzędzia tną- ce i osprzęt. Używanie innych narzędzi roboczych i innego osprzętu może powodować niebezpieczeń- stwo odniesienia obrażeń dla użytkownika. Kosiarkę do trawników stale utrzymywać w dobrym stanie.

• Regularnie sprawdzać urządzenie i przed każdym zastosowaniem upewnić się, że wszystkie blokady rozruchowe i łączniki samopowrotne prawidłowo działają.

• Nie wolno dokonywać zmian lub dezaktywować sys- temów bezpieczeństwa lub systemów kosiarki do trawników.

• Przed użyciem zawsze przeprowadzać kontrolę wzrokową narzędzi tnących, trzpieni mocujących oraz całego zespołu tnącego pod kątem zużycia i uszkodzeń. W celu uniknięcia niewyważenia zużyte lub uszkodzone narzędzia tnące, bądź trzpienie mo- cujące należy wymieniać tylko w zestawach.

• W przypadku urządzeń z wieloma nożami nale- ży pamiętać, że poprzez obracanie jednego noża mogą się obracać również pozostałe noże. Obsługa

• Nie włączać silnika spalinowego w zamkniętych po- mieszczeniach, w których może zbierać się niebez- pieczny tlenek węgla.

• Koszenie wykonywać tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym. Jeżeli jest to możli- we, unikać używania urządzenia, gdy trawa jest mokra.

• Zabrania się użytkowania kosiarki do trawy podczas burzy - niebezpieczeństwo uderzenia pioruna!

• Zwracać zawsze uwagę na stabilną pozycję na zbo- czach.

• Prowadzić maszynę w tempie krokowym.

• Dotyczy maszyn na kołach: Zawsze kosić w poprzek zbocza, nigdy w górę ani w dół.

• Należy zachować szczególną ostrożność przy zmia- nie kierunku jazdy na zboczu.

• Nigdy nie kosić na zbyt stromych zboczach. Należy zachować szczególną ostrożność przy odwracaniu lub przyciąganiu kosiarki do siebie.

• Zatrzymać nóż tnący, gdy kosiarka wymaga prze- chylenia, podczas przenoszenia na inne powierzch- nie niż trawa oraz gdy kosiarka jest przemieszczana z i na powierzchnię przeznaczoną do koszenia.

• Nigdy nie używać kosiarki do trawy z uszkodzonymi urządzeniami ochronnymi lub kratkami ochronnymi lub bez zamontowanych urządzeń ochronnych, np. blach odbojowych i/lub oprzyrządowania do wy- chwytywania trawy.

• Nie zmieniać ustawień regulacyjnych silnika ani nie przekręcać silnika.

• Zwolnić hamulec silnikowy przed uruchomieniem silnika.

• Uruchamiać silnik ostrożnie, zgodnie ze wskazów- kami producenta. Zwracać uwagę na odpowiedni odstęp stóp od noża tnącego.

• Podczas uruchamiania lub włączania silnika kosiar- ki do trawy nie można przechylać, chyba że kosiarka wymaga podniesienia. W takim przypadku przechy- lić kosiarkę tylko na tyle, na ile jest to bezwzględnie konieczne, i podnosić tylko część niemającą kontak- tu z użytkownikiem.www.scheppach.com

W razie zaobserwowania nietypowych pogorszeń sta- nu zdrowia natychmiast zakończyć pracę i skontakto- wać się z lekarzem. Aby zredukować niebezpieczeń- stwo, należy przestrzegać poniższych wskazówek:

• Przy chłodnej pogodzie zapewniać ciepło dla ciała, a zwłaszcza dla rąk.

• Regularnie przerywać pracę i poruszać palcami, aby wspomóc ukrwienie.

• Zadbać o możliwie niewielkie wibracje maszyny po- przez jej regularną konserwację i stałe elementy urządzenia.

Rodzaj silnika 4-suwowy silnik/ chłodzony powietrzem Pojemność skokowa 131 cm

Robocza prędkość obrotowa 2800 obr./min Paliwo Zwykła benzyna/ bezołowiowa maks. 10% bioetanolu Zawartość zbiornika/ benzyna 1,0 l Olej silnikowy SAE 30/10W30/10W40 Pojemność zbiornika/ objętość oleju 0,4 l Regulator wysokości cięcia

30 - 66 mm / 3-stopniowy

Pojemność kosza na trawę 35 l Szerokość koszenia 39 cm Ciężar 16,9 kg Moc 2,2 kW Emisja CO

1033 g/kWh Zmiany techniczne zastrzeżone! Informacja i emisja hałasu mierzona według obowią- zujących norm: Ciśnienie akustyczne L

= 82,3 dB Niepewność pomiaru K

= 3 dB Moc akustyczna L

= 94 dB Niepewność pomiaru K

= 1,79 dB Nosić nauszniki ochronne. Hałas może powodować utratę słuchu.

• Użytkownik nie może zmieniać jakichkolwiek zablo- kowanych ustawień dotyczących prędkości obroto- wej silnika lub manipulować przy nich.

• Operator musi być odpowiednio przeszkolony w zakresie zastosowania, ustawienia i obsługi (oraz niedozwolonych czynności).

• W celu zapobiegnięcia obciążenia hałasem i wibra- cjami należy zaplanować odpowiednie przerwy. Zagrożenia resztkowe i środki ochronne Zlekceważenie zasad ergonomicznych Niestaranne używanie osobistego wyposażenia ochronnego (OWO) Niestaranne używanie lub nieużywanie osobistego wyposażenia ochronnego może prowadzić do ciężkich obrażeń. – Zakładać zalecane wyposażenie ochronne. Zachowanie użytkownika, nieprawidłowe zacho- wanie – Zachować pełną koncentrację podczas wykony- wania wszystkich prac. m Zagrożenie resztkowe - Nigdy nie można go wy- kluczyć. Zagrożenie wskutek hałasu Uszkodzenie słuchu Dłuższa praca z urządzeniem bez środków ochron- nych może spowodować uszkodzenie słuchu. – Koniecznie zakładać nauszniki ochronne. Postępowanie w nagłych przypadkach W przypadku ewentualnego wypadku zastosować od- powiednie środki pierwszej pomocy, a następnie jak najszybciej zapewnić wykwalikowaną pomoc lekarską. Przy dłuższych pracach może wskutek wibracji w rę- kach osoby obsługującej wystąpić zakłócenie ukrwie- nia (syndrom białych palców). Syndrom białych palców stanowi schorzenie naczyń krwionośnych, przy którym małe naczynia krwionośne w palcach rąk i stóp ulega- ją nagłym skurczom. Dotknięte obszary nie są wystar- czająco zaopatrywane w krew i stają się dlatego nie- samowicie blade. Częste stosowanie urządzeń wibrujących może u osób, których ukrwienie jest pogorszone (np. palacze, cukrzycy), spowodować uszkodzenie nerwów.www.scheppach.com

6. Kosz wychwytujący (16) - rozłożyć i zatrzasnąć

plastikowe klipsy na ramce. (Rys. 8)

7. Koszenie z koszem wychwytującym:

Unieść klapę wyrzutową (15) jedną ręką i zawiesić kosz wychwytujący (16) zgodnie z rysunkiem 9. Ustawianie wysokości koszenia m Uwaga! Regulację wysokości koszenia można dokonywać wyłącznie przy wyłączonym silniku i wyciągniętej końcówce przewodu świecy.

• Przed rozpoczęciem koszenia należy sprawdzić, czy narzędzia tnące nie są stępione oraz czy środki mocujące nie są uszkodzone.

• Stępione i/lub uszkodzone narzędzia tnące należy ew. wymienić jako cały zestaw, aby nie prowadzić do niewyważenia. Podczas tej kontroli wyłączyć sil- nik i wyciągnąć końcówkę przewodu świecy.

• Obydwa pr zednie kółka i obydwa t ylne kółka wkręcić w gwint na żądanej wysokości koszenia (30-48-66 mm) (L = gwint lewoskrętny, R = gwint prawoskrętny).

• Sprawdzić, czy cztery kółka są zamocowane na jed- nakowej wysokości koszenia. Rys. 13

m Uwaga! Silnik jest dostarczany bez oleju. Dlatego przed uruchomieniem należy koniecznie wlać olej. Użyć do tego zwykłego oleju uniwersalnego (SAE 30/10W30). Poziom oleju w silniku należy spraw- dzać przed każdym koszeniem. Należy również wlać benzynę, ponieważ także nie jest objęta zakresem dostawy.

• Aby zapobiec niezamierzonemu uruchomieniu ko- siarki do trawy, wyposażono ją w dźwignię hamulca silnikowego (rys. 1, poz. 3), którą należy aktywować zanim kosiarka do trawy zostanie uruchomiona. Po zwolnieniu dźwigni hamulca silnikowego powinna ona powrócić do pozycji wyjściowej i silnik zostanie automatycznie wyłączony.

• Pociągnąć dźwignię hamulca silnikowego (3) i po- ciągnąć mocno za rozrusznik linkowy (17). (rys. 14) UWAGA: Nóż tnący obraca się również przy zwol- nionej dźwigni hamulca silnikowego po pociągnię- ciu rozrusznika linkowego. Zwracać uwagę, aby w obszarze zagrożenia noża tnącego nie znajdowały części ciała / inne elementy.

• Przed rozpoczęciem koszenia należy tą procedurę wykonać kilka razy, aby upewnić się, że wszystko działa prawidłowo. Wibracja A

(lewa/prawa) = 7,218 m/s

Niepewność pomiaru K

7. Przed uruchomieniem

Montaż komponentów. W momencie dostawy niektóre elementy są zdemon- towane. Montaż jest łatwy, gdy będą przestrzegane następujące wskazówki. Wskazówka! Podczas montażu i w celu wykonywania prac konser- wacyjnych wymagane są dodatkowe narzędzia, które nie są objęte zakresem dostawy:

• miska do zebrania oleju, płaska (do wymiany oleju)

• miarka 1 l (odporna na olej / benzynę)

• kanister paliwowy (o pojemności 5 l wystarczy na ok. 6 roboczogodzin)

• lejek (pasujący do króćca wlewowego zbiornika)

• ściereczki (do wycierania resztek oleju / benzyny; utylizacja na stacji paliw)

• pompa do odsysania benzyny (wersja plastikowa, dostępna w marketach budowlanych)

• olejarka z pompą ręczną (dostępna w marketach budowlanych)

• 0,4 l olej silnikowy SAE 30/10W30 mUWAGA! Przed uruchomieniem produkt należy całkowicie zmontować! Montaż

1. Wyjąć kosiarkę do trawy i elementy do montażu z

opakowania, a następnie sprawdzić, czy nie bra- kuje żadnych elementów.

2. Włożyć dolny pałąk przesuwny (4a) do otworu w

kosiarce i zamocować go 2 śrubami (d).

3. Górny pałąk przesuwny (4) przykręcić do dolne-

go pałąka przesuwnego (4a) przy użyciu jednego wkręta z łbem półkolistym (a), 1 podkładki mocują- cej (b), 1 nakrętki gwiazdkowej z tworzywa sztucz- nego (d) po obu stronach (rys. 4-5).

4. Zawiesić uchwyt rozrusznika linkowego (17) na

przewidzianym do tego celu haku, jak pokazano na rys. 6.

5. Zamocować linki na pałąku przesuwnym przy uży-

ciu dołączonych zacisków kablowych (18) (rys. 7).www.scheppach.com

Uruchamianie silnika (rys. 14)

• Upewnić się, że kabel zapłonowy jest podłączony do świecy zapłonowej.

• Stanąć za kosiarką silnikową. Jedną ręką docisnąć dźwignię hamulca silnikowego (3) do rękojeści, dru- gą rękę trzymać przy rozruszniku linkowym.

• Uruchomić silnik rozrusznikiem linkowym (17). W tym celu wyciągnąć uchwyt na ok. 10-15 cm (aż będzie wyczuwalny opór), a następnie szarpnąć mocno. Jeżeli silnik nie uruchomi się, ponownie po- ciągnąć za uchwyt.

• Ze względu na powłokę ochronną na silniku może dojść do wytworzenia niewielkiej ilości dymu, jeżeli urządzenie używane jest po raz pierwszy. Jest to normalny proces. Zapamiętać: Łatwiejsze uruchomienie w niższych temperaturach po naciśnięciu przycisku Primer (rys. 15, poz. 8). Używać tylko, gdy maszyna nie jest rozgrzana! m Uwaga!

• Zapobiegać odrzuceniu rozrusznika linkowego.

• Uwaga: W przypadku niższych temperatur powie- trza może okazać się konieczne kilkukrotne powtó- rzenie czynności rozruchu. Wyłączanie silnika:

• W celu wyłączenia silnika zwolnić dźwignię hamulca silnikowego (3) i poczekać na zatrzymanie się noża.

• Wyjąć końcówkę przewodu świecy zapłonowej ze świecy (10), aby uniknąć niezamierzonego urucho- mienia silnika.

• Przed ponownym uruchomieniem sprawdzić linkę hamulca silnikowego. Sprawdzić, czy linka jest pra- widłowo zamontowana. Zagiętą lub uszkodzoną lin- kę bezpieczeństwa należy wymienić. Przed koszeniem Ważne wskazówki:

• Założyć odpowiednią odzież. Nosić mocne obuwie, nie zakładać sandałów ani tenisówek.

• Sprawdzić nóż tnący. Zagięty lub uszkodzony nóż należy wymienić na nóż oryginalny.

• Zbiornik benzyny napełniać na zewnątrz. Używać lej- ka do napełniania i miarki. Wytrzeć rozlaną benzynę.

• Przeczytać i przestrzegać instrukcji eksploatacji oraz wskazówek dotyczących silnika i urządzeń do- datkowych. Zachować instrukcję również dla innych użytkowników urządzenia. m OSTRZEŻENIE Za każdym razem, gdy zachodzi konieczność przeprowadzenia prac nastawczych i/lub napraw kosiarki, należy odczekać aż nóż przestanie się obracać. Przed rozpoczęciem jakichkolwiek prac nastaw- czych, konserwacyjnych i naprawczych wyłączyć silnik i wyciągnąć końcówkę przewodu świecy za- płonowej. Używanie napędu:

• Dźwignia hamulca silnikowego (3): Użyć dźwigni, aby wyłączyć silnik. Jeżeli dźwignia zostanie zwolniona, silnik i nóż tnący zatrzymają się automatycznie.

• Przed przystąpieniem do głównego koszenia spraw- dzić kilkukrotnie dźwignię hamulca silnikowego. Upewnić się, że linka napędowa swobodnie się po- rusza. Wskazówka ostrzegawcza: Nóż tnący zaczyna się obracać, gdy silnik zostanie uruchomiony. Ważne: Przed uruchomieniem silnika poruszyć kilku- krotnie dźwignią hamulca silnikowego, aby sprawdzić, czy linka zatrzymująca również prawidłowo działa. Zapamiętać: Silnik jest zaprojektowany do prędkości koszenia trawy oraz wyrzucania trawy do kosza wy- chwytującego i charakteryzuje się długą żywotnością.

• Sprawdzić poziom oleju.

• Otworzyć pokrywę zbiornika i napełnić zbiornik benzyny (6) do dolnego zaznaczenia na króćcu wlewowym zbiornika, wlewając ok. 1,0 l benzyny. Do napełnienia użyć lejka i miarki. Nie przepełniać zbiornika. Stosować wyłącznie świeże, czyste pali- wo bezołowiowe. Nigdy nie mieszać oleju z benzyną. Zaopatrywać się w paliwo w ilościach, które zostaną zużyte w ciągu 30 dni, aby zagwarantować świeżość paliwa. Zapamiętać: Stosować zwykłą benzynę bezołowio- wą z zawartością bioetanolu maks. 10%. m OSTRZEŻENIE Używać zawsze kanistra benzynowego z zabezpie- czeniem. Nie palić tytoniu podczas wlewania benzy- ny. Usunąć resztki oleju lub benzyny. Wyłączyć silnik przed wlewaniem benzyny i pozostawić na kilka minut do ostygnięcia.www.scheppach.com

Spód obudowy kosiarki utrzymywać w czystości i ko- niecznie usuwać osadzającą się trawę. Osady utrud- niają proces uruchamiania, wpływają niekorzystnie na jakość koszenia i wyrzut trawy. Na zboczach pas koszenia należy prowadzić w poprzek zbocza. Ze- ślizgiwaniu się kosiarki do trawy można zapobiegać ustawiając ją pod kątem do góry. Wybierać wysokość koszenia dopasowaną do rzeczywistej długości trawy. Wykonywać kilka przejść, tak aby za jednym razem ko- sić maksymalnie 4 cm trawy. Przed przystąpieniem do kontroli noża wyłączyć silnik. Pamiętać o tym, że nóż obraca się nadal przez kilka sekund po wyłączeniu silnika. Nigdy nie próbować za- trzymywać noża. Sprawdzać regularnie, czy nóż jest prawidłowo zamo- cowany, jest w dobrym stanie i naostrzony. Naostrzyć lub wymienić, jeżeli ostrzenie nie jest już możliwe. Je- żeli poruszający się nóż napotka na przedmiot, zatrzy- mać kosiarkę i poczekać, aż nóż całkowicie się zatrzy- ma. Następnie sprawdzić stan noża i uchwytu noża. W przypadku uszkodzenia należy je wymienić. Wskazówki dotyczące koszenia:

• Zwracać uwagę na stałe przedmioty. Kosiarka do trawy mogłaby ulec uszkodzeniu lub mogłoby dojść do wystąpienia obrażeń.

• Gorący silnik, rura wybuchowa lub napęd może spo- wodować poparzenia. Nie wolno ich dotykać.

• Zachować ostrożność podczas koszenia na zbo- czach lub na terenie o dużym spadku.

• Kosić tylko przy odpowiednim świetle.

• Sprawdzić kosiarkę, nóż i inne elementy, jeżeli ko- siarka najechała na przedmiot lub jeśli urządzenie wibruje bardziej niż zwykle.

• Nie dokonywać zmian ustawień ani nie przeprowa- dzać napraw, jeżeli silnik nie został wcześniej wy- łączony. Wyciągnąć końcówkę kabla zapłonowego.

• Na ulicy i w jej pobliżu zwracać uwagę na ruch dro- gowy. Wyrzut trawy trzymać z dala od ulicy.

• Unikać miejsc, w których koła nie dotykają podłoża lub koszenie nie jest bezpieczne. Przed cofaniem upewnić się, że z tyłu nie znajdują się małe dzieci.

• W gęstej, wysokiej trawie ustawić najwyższy sto- pień koszenia i kosić wolniej. Przed usunięciem trawy lub innych zatorów wyłączyć silnik i odłączyć kabel zapłonowy.

• Nigdy nie usuwać elementów zapewniających bez- pieczeństwo.

• Nigdy nie wlewać benzyny, gdy silnik jest gorący lub jeszcze pracuje.

• Spaliny są niebezpieczne. Włączać silnik tylko na zewnątrz.

• Upewnić się, że wszystkie urządzenia zabezpiecza- jące są dostępne i działają poprawnie.

• Urządzenie powinno być obsługiwane tylko przez odpowiednią osobę.

• Koszenie mokrej trawy może być niebezpieczne. W miarę możliwości kosić tylko suchą trawę.

• Zwrócić uwagę innym osobom lub dzieciom, aby przebywały z dala od kosiarki.

• Nigdy nie kosić przy złej widoczności.

• Przed koszeniem usunąć rozrzucone, luźne przed- mioty z podłoża. Wskazówki dotyczące prawidłowego koszenia m Uwaga! Nigdy nie otwierać klapy wyrzutowej, gdy kosz wychwytujący jest opróżniany i silnik jeszcze pra- cuje. Obracający się nóż może powodować obra- żenia. Zawsze starannie mocować klapę wyrzutową i kosz na trawę. Przed usunięciem wyłączyć silnik. Należy zawsze zachowywać odstęp bezpieczeństwa pomiędzy obudową noża i użytkownikiem, wyznaczo- ny przez drążki do prowadzenia. Podczas koszenia i zmian kierunku jazdy na skarpach i zboczach zaleca się zachowanie szczególnej ostrożności. Zwracać uwagę na stabilną pozycję, nosić buty z anty- poślizgowymi, mocnymi podeszwami i długie spodnie. Zawsze kosić w poprzek zbocza. Ze względów bezpieczeństwa nie należy kosić ko- siarką do trawy na zboczach o pochyłości powyżej 15 stopni. Należy zachowywać szczególną ostrożność podczas poruszania się w tył i przeciągania kosiarki do trawy. Niebezpieczeństwo potknięcia! Koszenie Kosić tylko ostrymi nożami bez uszkodzeń, aby źdźbła trawy nie strzępiły się i trawa nie zżółkła. Aby uzyskać schludny efekt koszenia, prowadzić ko- siarkę do trawy po możliwie najprostszych pasach. Pasy te powinny przy tym zawsze pokrywać się na sze- rokości paru centymetrów, aby nie pozostawić żadnych nieskoszonych pasków.www.scheppach.com

• Odłączyć końcówkę przewodu świecy zapłonowej, aby zapobiec niedozwolonemu użyciu.

• Zwracać uwagę, aby nie ustawiać kosiarki w pobliżu źródła zagrożenia. Wyciek gazu może prowadzić do wybuchu.

• Do naprawy można wykorzystywać wyłącznie ory- ginalne części zamienne lub części zatwierdzone przez producenta (patrz adres na karcie gwaran- cyjnej).

• Jeżeli urządzenie nie będzie używane przez dłuż- szy czas, opróżnić zbiornik benzyny przy użyciu pompy ssącej do benzyny.

• Naoliwić i poddać urządzenie konserwacji.

9. Konserwacja i czyszczenie

• Regularna, staranna konserwacja jest konieczna w celu zapewnienia odpowiedniego poziomu bezpie- czeństwa oraz stałej wydajności urządzenia.

• Zadbać o to, by wszystkie nakrętki, sworznie i śruby były mocno dokręcone i urządzenie znajdowało się w bezpiecznym stanie roboczym.

• Regularnie sprawdzać oprzyrządowanie do wy- chwytywania trawy pod kątem zużycia lub utraty funkcji. Kosz na trawę czyścić regularnie wodą i po- zostawiać do wyschnięcia.

• Z przyczyn związanych z bezpieczeństwem wymie- niać zużyte lub uszkodzone elementy.

• W przypadku dłuższego przechowywania lub kon- serwacji opróżnić zbiornik paliwa. Należy to wyko- nać na zewnątrz przy użyciu pompy do odsysania benzyny (dostępnej w marketach budowlanych).

m OSTRZEŻENIE Nigdy nie pracować z włączonym silnikiem przy ele- mentach instalacji zapłonowej przewodzących prąd ani ich nie dotykać. Przed rozpoczęciem wszelkich prac konserwacyjnych i pielęgnacyjnych wyciągać końcówkę przewodu świecy zapłonowej ze świecy zapłonowej. Nigdy nie wykonywać jakichkolwiek prac przy pracującym urządzeniu. Prace, które nie zostały opisane w niniejszej instrukcji obsługi, zlecać do wyko- nania w autoryzowanym warsztacie specjalistycznym. Należy zwracać uwagę na poruszające się zespoły noży. Czyszczenie Kosiarkę do trawy należy dokładnie czyścić po każdym użyciu. W szczególności dotyczy to dolnej części raz uchwytu noża. Opróżnianie kosza na trawę Kosz na trawę (16) jest wyposażony we wskaźnik poziomu napełnienia (rys. 16). Klapa otwiera się na skutek działania strumienia powietrza, wytwarzanego przez kosiarkę w trakcie eksploatacji. Jeżeli klapa (rys.

16) zamknie się podczas koszenia, kosz na trawę (16)

jest pełny i należy go opróżnić. Aby zagwarantować prawidłowe działanie wskaźnika poziomu napełnienia, otwory pod klapą muszą być zawsze czyste i bez za- torów. Gdy tylko podczas koszenia zaczną pozostawać reszt- ki trawy lub klapa nie otwiera się, należy opróżnić kosz na trawę. m OSTRZEŻENIE Przed zdjęciem kosza wyłączyć silnik i poczekać, aż narzędzie tnące zatrzyma się. Aby zdjąć kosz wychwytujący (16), unieść jedną ręką klapę wyrzutową (15), a drugą ręką wyjąć kosz wy- chwytujący (16), trzymając za uchwyt (rys. 16). Zgod- nie z przepisami bezpieczeństwa klapa wyrzutowa (15) opada po wyjęciu kosza, zamykając tylny otwór wyrzutowy. Jeżeli resztki trawy pozostają w otworze, należy pocią- gnąć kosiarkę ok. 1 m do tyłu, aby ułatwić uruchomie- nie silnika. Resztek skoszonej trawy w obudowie ko- siarki oraz na narzędziu roboczym nie należy usuwać ręką ani nogą, tylko przy użyciu odpowiednich środków pomocniczych, np. szczotki lub zmiotki. W celu zagwarantowania odpowiedniego zbierania kosz (16), a zwłaszcza kratkę powietrzną od wewnątrz należy oczyścić po użytkowaniu. Kosz (16) zawieszać tylko, gdy silnik jest wyłączony, a narzędzie tnące zatrzymane. Unieść klapę wyrzutową (15) jedną ręką, a drugą przy- trzymać kosz (16) za uchwyt i zawiesić od góry. (Rys. 9) Po koszeniu

• Przed odstawieniem kosiarki do trawy do zamknię- tego pomieszczenia pozostawić najpierw silnik do ostygnięcia. Usunąć trawę, liście, smary i olej przed składowaniem. Nie składować innych przedmiotów na kosiarce.

• Przed ponownym użyciem sprawdzić wszystkie śruby i nakrętki. Poluzowane śruby odpowiednio dokręcić.

• Opróżnić kosz na trawę (16) przed ponownym uży- ciem.www.scheppach.com

Uszkodzony nóż Jeżeli mimo zachowania ostrożności nóż napotka na przeszkodę, natychmiast wyłączyć silnik i wyciągnąć końcówkę przewodu świecy zapłonowej. Przechylić kosiarkę na bok i sprawdzić nóż pod kątem uszkodzeń. Uszkodzone lub wygięte noże należy wy- mienić. Nigdy nie prostować wygiętego noża. Nigdy nie pra- cować z wygiętym lub silnie zużytym nożem, powodu- je to wibracje i może prowadzić do innych uszkodzeń kosiarki. m Uwaga! Podczas pracy z uszkodzonym nożem występuje nie- bezpieczeństwo obrażeń. Ostrzenie noża Ostrza noża można ostrzyć metalową ostrzałką. Aby uniknąć niewyważenia, ostrzenie zlecać tylko w auto- ryzowanym warsztacie specjalistycznym. Kontrola poziomu oleju m Uwaga! Nigdy nie eksploatować silnika bez oleju ani z małą ilo- ścią oleju. Może to prowadzić do poważnych uszkodzeń silnika. Używać tylko oleju silnikowego SAE 30/10W30. Kontrola poziomu oleju (rys. 18):

• Kosiarkę do trawy ustawić na równej, płaskiej po- wierzchni.

• Odkręcić prętowy wskaźnik poziomu oleju (12) obra- cająca w lewo i wytrzeć miernik. Włożyć ponownie prętowy wskaźnik do oporu do króćca wlewowego, nie przykręcać.

• Wyjąć prętowy wskaźnik i odczytać poziom oleju w pozycji poziomej. Poziom oleju musi zawierać się w zakresie pomiędzy oznaczeniem max. i min. na wskaźniku (12). Wymiana oleju

• Wymianę oleju należy przeprowadzać co rok przed rozpoczęciem sezonu, silnik powinien być ciepły i wyłączony.

• Używać tylko oleju silnikowego (SAE 30/10W30).

• Opróżnić zbiornik benzyny (przy użyciu pompy ssą- cej do benzyny).

• Umieścić płaską miskę do zebrania oleju (o pojem- ności min. 1 l) przed kosiarką do trawy.

• Wykręcić prętowy wskaźnik poziomu oleju i prze- chylić kosiarkę w taki sposób, aby cały olej wyciekł do miski wychwytującej. m Uwaga! Ze względów bezpieczeństwa przed przystąpieniem do czyszczenia należy odłączyć przewód świecy za- płonowej. Najlepiej jest przechylić kosiarkę do tyłu. Świeca za- płonowa powinna być skierowana ku górze, aby zapo- biec przedostawaniu się oleju silnikowego do układu dolotowego lub jego wyciekaniu. Alternatywnie, można przechylić urządzenie na bok, ale należy upewnić się, że ltr powietrza znajduje się na górnej stronie. Wskazówka: Przed przechyleniem kosiarki opróżnić całkowicie zbiornik paliwa przy użyciu pompy ssącej do benzyny. Kosiarki do trawy nie można przechylać pod kątem większym niż 90 stopni. Zabrudzenia i trawę najłatwiej usunąć bezpośrednio po koszeniu. Przyschnięte resztki trawy i zabrudzenia mogą pro- wadzić do pogorszenia jakości koszenia. Sprawdzać, czy kanał wyrzutowy trawy nie jest pokryty resztkami trawy, a w razie potrzeby usunąć je. Nigdy nie czyścić kosiarki strumieniem wody lub myjką wysokociśnieniową. Silnik powinien pozostać suchy. Nie wolno stosować agresywnych środków czyszczą- cych, takich jak środki do czyszczenia na zimno czy benzyna do czyszczenia. Osie i piasty kół

• Należy czyścić i lekko nasmarować raz na sezon. Nóż Ze względów bezpieczeństwa ostrzyć, wyważać i mon- tować noże tylko w autoryzowanym warsztacie specja- listycznym. W celu uzyskania optymalnego rezultatu pracy zaleca się poddawanie noża kontroli raz do roku. Nóż: Numer artykułu: 7911200630 Wymiana noża (rys. 17) Do wymiany narzędzia tnącego używać wyłącznie ory- ginalnych części zamiennych. Podczas wymiany noża zakładać rękawice ochronne, aby uniknąć zranienia. Nigdy nie montować innego noża.

• Przed usunięciem ostrza opróżnić zbiornik benzyny.

• Wyjąć śrubę w celu wymiany ostrza.

• Założyć ponownie wszystkie elementy zgodnie z rys. 17. Założyć prawidłowo śrubę. Mocująca siła obrotowa wynosi 45 Nm. Wymienić również śrubę ostrza przy wymianie ostrza.www.scheppach.com

Zwrócić się do serwisu klienta lub autoryzowanego specjalisty. Powyższe dotyczy również części akce- soriów. Godziny pracy Przestrzegać ustawowych postanowień dotyczących regulacji godzin pracy kosiarek do trawy, które mogą się różnić w zależności od miejsca zastosowania. Ważna wskazówka dotycząca naprawy: W przypadku odsyłania urządzenia do naprawy na sta- nowisku serwisowym należy pamiętać, aby ze wzglę- dów bezpieczeństwa zostało ono opróżnione z oleju i benzyny. Zamawianie części zamiennych Przy zamawianiu części zamiennych należy podać na- stępujące dane:

• Numer katalogowy urządzenia Informacje serwisowe Należy pamiętać, że w przypadku tego produktu poniż- sze części podlegają naturalnemu zużyciu lub zużyciu uwarunkowanemu użytkowaniem, bądź są potrzebne jako materiały zużywalne. Części zużywalne*: świeca zapłonowa, ltr powietrza, ltr powietrza, nóż, paski klinowe

• opcjonalnie w zakresie dostawy! Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

• Nigdy nie przechowywać kosiarki do trawy z ben- zyną w zbiorniku w pomieszczeniu, w którym opary benzyny mogłyby mieć kontakt z otwartym ogniem lub iskrami.

• Pozostawić silnik do ostygnięcia przed odstawie- niem kosiarki do trawy w zamkniętych pomieszcze- niach.

• W celu uniknięcia zagrożenia pożarowego czyścić silnik, rurę wydechową oraz obszar wokół zbiornika paliwa z trawy, liści lub wyciekającego smaru (oleju).

• Następnie wlać świeży olej silnikowy do górnego zaznaczenia wskaźnika poziomu oleju (ok. 0,4 l), nie przepełnić urządzenia.

• Uwaga! Nie wkręcać prętowego wskaźnika poziomu oleju w celu sprawdzenia poziomu, tylko włożyć do gwintu. Stary olej należy zutylizować zgodnie z obowiązujący- mi postanowieniami. Konserwacja ltra powietrza (rys. 20) Zabrudzone ltry powietrza zmniejszają wydajność silnika poprzez zbyt małe doprowadzanie powietrza do gaźnika. Dlatego regularna kontrola jest niezbędna. Filtr powietrza należy sprawdzać co 25 roboczogodzin, a w razie potrzeby wyczyścić. W przypadku silnego zapylenia powietrza ltr powietrza należy sprawdzać częściej. Zdjąć osłonę ltra powietrza i usunąć ltr gąbkowy. Wymienić ltr powietrza, aby uniknąć przedostawania się elementów do wlotu powietrza (rys. 20). Uwaga: Nigdy nie czyścić ltra powietrza za pomocą benzyny lub palnych rozpuszczalników. Filtr powietrza czyścić tylko sprężonym powietrzem lub przez ostuki- wanie. Konserwacja świecy zapłonowej (rys. 21) Sprawdzić świecę zapłonową po 10 roboczogodzi- nach pod kątem zabrudzeń i wyczyścić ją ewentualnie szczotką drucianą. Następnie przeprowadzać konser- wację świecy zapłonowej co 50 roboczogodzin. Wyciągnąć końcówkę przewodu świecy zapłonowej poprzez przekręcenie. Wyjąć świecę zapłonową (10) przy użyciu klucza do świec zapłonowych. Przy użyciu szczelinomierza ustawić odstęp 0,75 mm (0,030”). Ponownie włożyć świecę zapłonową (10), zwracając uwagę, aby nie przykręcać jej zbyt mocno. Naprawa Po wykonaniu naprawy i konserwacji upewnić się, że elementy istotne pod kątem bezpieczeństwa tech- nicznego są założone i wykazują nienaganny stan techniczny. Elementy mogące powodować obrażenia przechowywać w miejscu niedostępnym dla innych osób i dzieci. Uwaga: Zgodnie z ustawą o odpowiedzialności cywil- nej za produkt nie ponosi się odpowiedzialności za szkody powstałe wskutek nieprawidłowych napraw lub niestosowania oryginalnych części zamiennych.www.scheppach.com

Informacji o możliwościach utylizacji starych urzą- dzeń można zasięgnąć w urzędzie miasta lub gminy. Paliwa i oleje

• Przed utylizacją urządzenia należy opróżnić zbior- nik paliwa i zbiornik oleju silnikowego!

• Paliwa i oleju silnikowego nie należy wyrzucać do odpadów domowych ani kanalizacji, ale należy je zbierać lub usuwać oddzielnie!

• Puste zbiorniki po oleju i paliwie należy utylizować w sposób przyjazny dla środowiska. Przygotowanie do przechowywania kosiarki do trawy Wskazówka ostrzegawcza: Nie opróżniać benzyny w pomieszczeniach zamkniętych, w pobliżu ognia lub podczas palenia tytoniu. Opary gazu mogą spowodo- wać wybuch lub ogień.

• Przed przechowywaniem maszyny należy ją wyczy- ścić i zakonserwować.

• Opróżnić zbiornik benzyny pompą ssącą do benzyny.

• Uruchomić silnik i pozostawić pracujący silnik, aż reszta benzyny zostanie zużyta.

• Wymianę oleju przeprowadzać po każdym sezonie. W tym celu spuścić stary olej silnikowy z ciepłego silnika i napełnić nowym olejem.

• Wyjąć świecę zapłonową z głowicy cylindra.

• Wlać do cylindra ok. 20 ml oleju przy użyciu olejarki ręcznej.

• Pociągnąć powoli uchwyt rozruchowy, tak aby olej zabezpieczył wnętrze cylindra.

• Wkręcić ponownie świecę zapłonową.

• Wyczyścić żeberka chłodnicy cylindra i obudowę.

• Wyczyścić całe urządzenie, aby chronić lakier.

• Urządzenie należy przechowywać w dobrze wenty- lowanym miejscu lub przestrzeni. Przygotowanie kosiarki do trawy do transportu (rys. 22)

• Opróżnić zbiornik benzyny pompą ssącą do benzyny.

• Pozostawić działający silnik do momentu zużycia reszty benzyny.

• Spuścić olej silnikowy z ciepłego silnika.

• Wyjąć końcówkę przewodu świecy zapłonowej ze świecy.

• Wyczyścić żeberka chłodnicy cylindra i obudowę.

• Zawiesić rozrusznik linkowy (17) na haczyku. Polu- zować dźwignię szybkomocującą (5) i złożyć górny pałąk przesuwny do dołu. Uważać przy tym, aby podczas składania linki nie uległy zagięciu.

• Owinąć górny i dolny pałąk przesuwny oraz silnik kil- koma warstwami tektury falistej, aby uniknąć tarcia.

11. Utylizacja i recykling

Wskazówki dotyczące opakowania Materiały opakowaniowe nada- ją się do recyklingu. Opakowa- nia należy utylizować w sposób przyjazny dla środowiska.www.scheppach.com

12. Pomoc dotycząca usterek

Wyszukiwanie błędów Tabela zawiera ewentualne błędy, ich możliwą przyczynę oraz sposoby ich usunięcia. Jeżeli mimo to nie uda się rozwiązać problemu, skorzystać z pomocy specjalisty. m OSTROŻNIE! Najpierw wyłączyć silnik i wyciągnąć kabel zapłonowy przed przystąpieniem do przeglądu lub regulacji. m OSTROŻNIE! Jeżeli po zakończeniu regulacji lub naprawy silnik działał przez kilka minut, pamiętać, że rura wydechowa i inne elementy są gorące. Nie dotykać ich, aby uniknąć poparzenia. Ważna wskazówka dotycząca naprawy: W przypadku odsyłania urządzenia do naprawy na stanowisku serwisowym należy pamiętać, aby ze względów bezpieczeństwa zostało ono opróżnione z oleju i benzyny. Usterka Możliwa przyczyna Środek zaradczy Nierównomierny bieg, silna wibracje urządzenia - Poluzowane śruby - Poluzowane mocowanie noża - Niewyważony nóż - Sprawdzić śruby - Sprawdzić mocowanie noża - Wymienić nóż Silnik nie pracuje - Niewciśnięta dźwignia hamulca silnikowego - Dźwignia gazu w nieprawidłowej pozycji - Uszkodzona świeca zapłonowa - Pusty zbiornik paliwa - Zanieczyszczone paliwo - Chłodne otoczenie - Uszkodzony silnik - Nacisnąć dźwignię hamulca silnikowego - Sprawdzić ustawienie - Wymienić świecę zapłonową - Wlać paliwo - Opróżnić zbiornik benzyny i wlać czyste paliwo - Nacisnąć przycisk Primer - Skontaktować się z autoryzowanym serwisem klienta Silnik pracuje nierównomiernie - Filtr powietrza zabrudzony - Zabrudzona świeca zapłonowa - Wyczyścić ltr powietrza - Wyczyścić świecę zapłonową Trawa żółknie, koszenie jest nierównomierne - Nóż jest nieostry - Wysokość koszenia zbyt mała - Naostrzyć nóż - ustawić prawidłową wysokość Wyrzut trawy nieprawidłowy - Wysokość koszenia zbyt mała - Nóż zużyty - Koszt wychwytujący zatkany - Ustawić wysokość - Wymienić nóż - Opróżnić kosz wychwytujący i usunąć zatorwww.scheppach.com

Deklaracja zgodności UE Tłumaczenie oryginalnej deklaracji zgodności Oświadczamy na własną odpowiedzialność, że opisany tutaj produkt jest zgodny z obowiązującymi dyrektywami i normami. Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z wymogami dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym. * Dokumentacja techniczna dostępna na stronie: ** Numer artykułu *** Nazwa artykułu: Spalinowa kosiarka do trawy MP132-40 Marka ****

13. Deklaracja zgodności
