HASZNÁLATI ÚTMUTATÓ MP13240 SCHEPPACH

Benzines fűnyíróEredeti használati utasítás fordítása

A készüléken található szimbólumok magyarázata Használat előtt vegye gyelembe az összes biztonsági utasítást! Az üzembe helyezés előtt a kezelési útmutató teljes szövegét olvassa el és értelmezze. Ne nyírjon füvet lejtős terepen felfelé vagy lefelé haladva. A fűnyíró működtetése előtt távolítsa el a körülötte lévő kisebb tárgyakat, melyeket kirepíthetne. Ha jár a motor, a kirepülő tárgyak veszélyt okozhatnak. Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak. Karbantartási munkálatok előtt vegye le a gyertyapipát. Tartsa távol a kezét és a lábát a forgó késektől. Fontos. A kipufogógázok mérgezőek, a motort ezért ne működtesse nem szellőztetett területeken. Figyelem, forró felületek - égési sérülés veszélye! Használjon hallásvédőt és védőszemüveget! FIGYELEM! Az üzemanyagok tűzveszélyesek és robbanékonyak – égési sérülés veszélye. Ne tankoljon üzemanyagot, ha a motor jár vagy forró. Tartály térfogata Motorolajwww.scheppach.com

Kés hossza. Max. vágásszélesség Garantált zajteljesítmény-szint A termék megfelel a hatályos európai irányelveknek. A termék megfelel a vonatkozó szerbiai irányelveknek. max. 3

Elsődleges gomb hidegindításhoz MIN MAX Olajszint ellenőrzése STOP - motorfékkarwww.scheppach.com

4. Rendeltetésszerű használat .............................................................................. 151

9. Karbantartás és tisztítás .................................................................................... 158

10. Tárolás ............................................................................................................... 160

11. Ártalmatlanítás és újrahasznosítás ................................................................... 160

6 A jelen kezelési útmutató biztonsági utasításain és országa speciális előírásain túl tartsa be az azo- nos kialakítású készülékek üzemeltetésére vonat- kozó általánosan elismert műszaki szabályokat is. 7 Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe a jelen útmutatót és a biz- tonsági utasításokat.

2. A készülék leírása

4. Felső tolókengyel

5. Csillagmarkolatos műanyag anya

14. Kerék-magasságállítás

17. Berántó szerkezet

a. 2 db félgömbfejű csavar b. 2 db hézagoló alátét c. 1 db üzemeltetési utasítás d. 2 db csavar e. 1 db akasztó a berántó indítózsinórhoz

3. Szállított elemek

• Nyissa ki a csomagot, és óvatosan vegye ki a ké- szüléket.

• Távolítsa el a csomagolóanyagot, valamint a csoma- golási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze a szállított elemek hiánytalanságát.

• Ellenőrizze, hogy a készülék és tartozékai nem szenvedtek-e szállítási sérüléseket. Reklamáció esetén azonnal értesítse a beszállítót. Utólagos rek- lamációkat nem fogadunk el.

• Lehetőleg a jótállási idő lejártáig őrizze meg a cso- magolást.

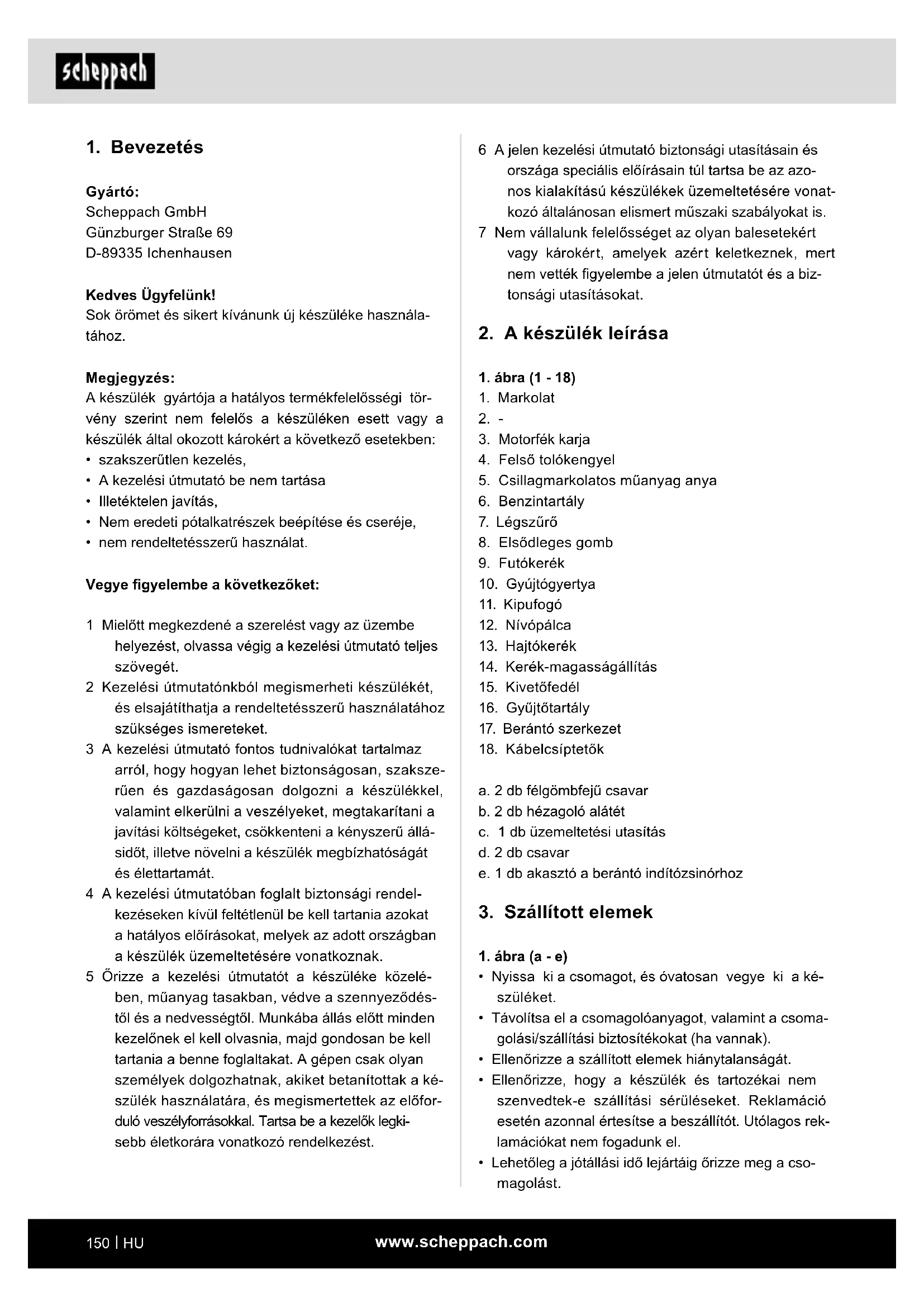

Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Kedves Ügyfelünk! Sok örömet és sikert kívánunk új készüléke használa- tához. Megjegyzés: A készülék gyártója a hatályos termékfelelősségi tör- vény szerint nem felelős a készüléken esett vagy a készülék által okozott károkért a következő esetekben:

• szakszerűtlen kezelés,

• A kezelési útmutató be nem tartása

• Illetéktelen javítás,

• Nem eredeti pótalkatrészek beépítése és cseréje,

• nem rendeltetésszerű használat. Vegye gyelembe a következőket: 1 Mielőtt megkezdené a szerelést vagy az üzembe helyezést, olvassa végig a kezelési útmutató teljes szövegét. 2 Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket. 3 A kezelési útmutató fontos tudnivalókat tartalmaz arról, hogy hogyan lehet biztonságosan, szaksze- rűen és gazdaságosan dolgozni a készülékkel, valamint elkerülni a veszélyeket, megtakarítani a javítási költségeket, csökkenteni a kényszerű állá- sidőt, illetve növelni a készülék megbízhatóságát és élettartamát. 4 A kezelési útmutatóban foglalt biztonsági rendel- kezéseken kívül feltétlenül be kell tartania azokat a hatályos előírásokat, melyek az adott országban a készülék üzemeltetésére vonatkoznak. 5 Őrizze a kezelési útmutatót a készüléke közelé- ben, műanyag tasakban, védve a szennyeződés- től és a nedvességtől. Munkába állás előtt minden kezelőnek el kell olvasnia, majd gondosan be kell tartania a benne foglaltakat. A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a ké- szülék használatára, és megismertettek az előfor- duló veszélyforrásokkal. Tartsa be a kezelők legki- sebb életkorára vonatkozó rendelkezést.www.scheppach.com

• Minden ettől eltérő használat nem rendeltetésszerű- nek minősül. Az ebből eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli.

• A készüléket ne használja kisipari, kéziipari vagy ipari célokra.

• Amennyiben nem biztos abban, hogy egy adott munkafeltétel biztonságos vagy nem biztonságos, akkor ne dolgozzon a géppel.

• A benzines fűnyíró magáncélú használatra alkalmas a ház körüli és hobbikertekben. A fűnyíró ház körüli és hobbikertekben való magáncélú használata azt jelenti, hogy az éves használat alapvetően nem lépi túl az 50 órát, és túlnyomórészt füves vagy gyepes területek gondozására, nem pedig nyilvános tereken, parkokban, sportlétesítményekben, valamint mező- gazdaságban vagy erdőgazdaságban használják. Figyelem! A kezelő testi épségének veszélyeztetése miatt a fűnyírót nem szabad a következő munkákra használni: bozót, sövény és cserje vágására; lejtős területen, beültetett tetőkön vagy balkonládákban lévő növényzet vágására és aprítására, illetve járdák tisztí- tására (leszívatására), valamint szecskázóként fa- és sövénynyesedékek aprítására. A fűnyírót nem szabad motoros kapaként használni a talaj egyenetlenségei- nek javítására sem, mint pl. vakondtúrás.

• A fűnyírót biztonsági okokból nem szabad meghajtó berendezésként más munkaeszközökkel vagy bár- milyen egyéb szerszámkészlettel használni. m FIGYELMEZTETÉS Kérjük, hogy a saját biztonsága érdekében a készülék üzembe helyezése előtt gyelmesen olvassa el ezt a kézikönyvet és az általános biztonsági utasításokat. Ha a készüléket továbbadja harmadik félnek, mindig mellékelje a használati utasítást is.

5. Biztonsági utasítások

A kezelési útmutatóban az Ön biztonságával kapcsola- tos helyeket ez a szimbólum jelöli: m Az üzemeltetési útmutató emellett további fontos szö- veghelyeket is tartalmaz, amelyeket a „FIGYELEM!” szó jelöl. m VESZÉLY Ezen utasítás gyelmen kívül hagyása esetén a leg- komolyabb életveszély, ill. életveszélyes sérülések veszélye áll fenn.

• A használatba vétel előtt ismerje meg a készüléket a kezelési útmutatóból.

• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatré- szeket szakkereskedőjénél vásárolhat.

• Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.

m Figyelem! A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs- kókkal, fóliákkal és apró részekkel játsszanak! m VESZÉLY Lenyelés és fulladás veszélye áll fenn!

4. Rendeltetésszerű használat

A gép megfelel a gépekről szóló EK irányelv hatályos kiadásának. A munka megkezdése előtt az összes védő- és bizton- sági berendezést fel kell szerelni a gépre.

• A kezelő személyzet felelős a munkaterületen tar- tózkodó harmadik felekért.

• A gépet egy személy általi kezelésre tervezték.

• Tartsa be a gépen olvasható összes biztonsági és veszély jelzést.

• A gépen található összes biztonsági és veszélyekre vonatkozó utasítást tartsa teljes mértékben olvasha- tó állapotban.

• A gépet csak műszakilag kifogástalan állapotban, valamint a rendeltetésének megfelelően, biztonság- és veszélytudatosan, a használati útmutató gye- lembevételével szabad használni!

• Különösen a biztonságot hátrányosan befolyásoló üzemzavarokat kell haladéktalanul elhárít(tat)ni!

• Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatok között megadott méretkorlátokat.

• Tartsa be a vonatkozó baleset-megelőzési előíráso- kat és a többi általánosan elfogadott biztonságtech- nikai szabályt.

• A gépet csak olyan személy üzemeltetheti, tarthat- ja karban és javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a gépen önkényes változtatást hajt végre, az ebből eredő ká- rokért a gyártó nem vállal felelősséget.

• A gépet kizárólag a gyártó eredeti tartozékaival és eredeti szerszámaival szabad használni.www.scheppach.com

• Amennyiben átadja a készüléket más személynek, akkor mellékelje a jelen kezelési útmutatót is.

• A fűnyírás közben mindig viseljen erős lábbelit és hosszú nadrágot. Ne nyírjon füvet mezítláb vagy könnyű szandálban.

• Vizsgálja át a terepet, ahol a gépet használni fogja, és távolítsa el az összes olyan tárgyat, pl. köveket, játékokat, botokat, drótokat, stb. melyeket a gép be- kaphatna és kirepíthetne.

m FIGYELMEZTETÉS A benzin rendkívül gyúlékony:

• A benzint csak kifejezetten erre a célra tervezett tar- tályokban tárolja.

• Csak a szabadban tankoljon, és ne dohányozzon a feltöltési folyamat közben.

• A motor indítása előtt töltse be a benzint. A motor működése közben vagy forró fűnyíró esetén nem szabad a tartály zárját kinyitni vagy benzint betölteni.

• Ha kifolyt a benzin, ne próbálja meg elindítani a mo- tort. Helyette távolítsa el a gépet a benzinnel szeny- nyezett területről. Minden gyújtási kísérletet mellőz- zön, amíg el nem párologtak a benzingőzök.

• Biztonsági okokból sérülés esetén cserélje ki a ben- zintartályt és az egyéb tartályzárakat.

• Soha ne őrizze szikraforrás közelében a benzint. Mindig ellenőrzött minőségű kannát használjon. Tartsa gyermekektől távol a benzint.

• Cserélje ki a meghibásodott hangtompítókat.

• Használat előtt mindig vegye szemügyre, hogy a vá- gószerszámok, rögzítőcsapok és a teljes vágóegy- ség nem használódtak-e el, és nincsenek-e megsé- rülve. A kiegyensúlyozatlanság elkerülése miatt az elhasználódott vagy sérült vágószerszámokat és rögzítőcsapokat csak készletként szabad kicserélni.

• A többkéses készülékeknél ügyeljen arra, hogy az egyik kés forgásával a többi kés is elkezdhet forogni. Kezelés

• Ne üzemeltesse a belső égésű motort olyan zárt he- lyiségekben, ahol veszélyes szén-monoxid gyűlhet össze.

• Csak nappal vagy megfelelő mesterséges megvilá- gítás mellett vágjon füvet. Ha lehet, kerülje a készü- lék használatát nedves fű esetén.

• A fűnyírót tilos viharban használni - villámcsapás veszélye!

• Lejtős terepen mindig ügyeljen a stabilitásra.

• A gépet csak lépéstempóban vezesse.

• A kerekeken guruló gépekre érvényes: lejtős tere- pen átlósan vágja a füvet, soha ne felfelé vagy lefelé. m FIGYELMEZTETÉS Ezen utasítás gyelmen kívül hagyása esetén életve- szély, ill. súlyos sérülések veszélye áll fenn. m VIGYÁZAT Ezen utasítás gyelmen kívül hagyása esetén enyhe vagy közepes sérülésveszély áll fenn m MEGJEGYZÉS Ezen utasítás gyelmen kívül hagyása esetén fennáll a készülék vagy más vagyontárgyak károsodásának a veszélye. mFigyelem! A készülékek használata során a sérülések és károk elkerülése érdekében be kell tartani néhány óvintéz- kedést. Ezért gyelmesen olvassa el jelen kezelési útmutatót / biztonsági utasításokat. Gondosan őrizze meg, hogy a szükséges információk bármikor a rendel- kezésére állhassanak. Amennyiben átadja a készülé- ket más személynek, akkor kérjük, mellékelje a jelen kezelési útmutatót / biztonsági utasításokat is. Nem vállalunk felelősséget az olyan balesetekért vagy káro- kért, amelyek azért keletkeznek, mert nem vették gye- lembe a jelen útmutatót és a biztonsági utasításokat. Ki nem használhatja a készüléket:

• Gyermekek és olyan személyek, akik nem ismerik a használati utasítást (helyi rendelkezések előírhatják a kezelő alsó korhatárát is).

• Alkohol, drog vagy gyógyszerek hatása alatt álló, illetve fáradt vagy beteg személyek. Biztonsági utasítások a kézi fűnyíróra vonatkozóan Megjegyzések

• Figyelmesen olvassa el használati utasítást. Ismer- kedjen meg a gép beállításaival és helyes haszná- latával.

• Soha ne engedje, hogy gyerekek vagy más olyan személyek használják a fűnyírót, akik nem ismerik a használati utasítást. Helyi rendelkezések megszab- hatják a kezelő legkisebb életkorát.

• Soha ne nyírjon füvet, ha más személyek, különö- sen, ha gyerekek vagy állatok vannak a közelben. Gondoljon arra, hogy a gépet vezető személy vagy a felhasználó felel a más személyeket vagy azok tu- lajdonát érintő balesetekért.www.scheppach.com

• Legyen különösen óvatos, ha laza talajon, szemét- kupac, árok vagy töltés közelében nyír füvet.

• Ügyeljen arra, hogy a helytelenül végzett karban- tartás, a nem megfelelő pótalkatrészek használata, vagy a biztonsági berendezések eltávolítása, illetve módosítása a készülék károsodását és a kezelő személy súlyos sérülését okozhatja.

• Csak a gyártó által ajánlott vágószerszámokat és tartozékokat használja. Más szerszámok és tartozé- kok használata sérülésveszélyt jelenthet a kezelőre nézve. A fűnyírót mindig tartsa megfelelő üzemál- lapotban.

• Rendszeresen ellenőrizze a készüléket, és minden egyes használat előtt bizonyosodjon meg arról, hogy az indításhoz szükséges összes rögzítés és gomb megfelelően működik.

• Ügyeljen arra, hogy a fűnyíró biztonsági rendszereit vagy funkcióit nem szabad manipulálni vagy inaktív- vá tenni.

• Ügyeljen arra, hogy a felhasználó a motorfordulat- szám-szabályozás semmilyen rögzített beállítását ne módosíthassa vagy manipulálhassa.

• A kezelőnek kielégítő ismeretekkel kell rendelkeznie a gép használatára, beállítására és kezelésére vo- natkozóan (beleértve a nem megengedett működ- tetést).

• A zaj- és rezgésterhelés csökkentése érdekében ik- tasson be elegendő szünetidőt. Fennmaradó veszélyek és védelmi intézkedések Az ergonómiai alapelvek elhanyagolása Egyéni védőfelszerelés (EVE) gondatlan haszná- lata Az egyéni védőfelszerelés gondatlan használata vagy használatának mellőzése súlyos sérüléseket okozhat. – Viselje az előírt védőfelszerelést. Emberi magatartás, mulasztás – Minden munkánál folyamatosan maximálisan koncentráljon. m Fennmaradó veszély - soha nem zárható ki. Zaj általi veszély Halláskárosodás A készülékkel végzett hosszabb, védelem nélküli mun- ka halláskárosodást okozhat. – Alapvetően viseljen hallásvédőt.

• Legyen különösen óvatos, ha a lejtős terepen irányt változtat.

• Ne nyírjon füvet túlságosan meredek lejtős terepen. Legyen különösen óvatos, ha a fűnyíróval megfor- dul, vagy amikor maga felé húzza a gépet.

• Állítsa le a vágókést, ha a fűnyírót meg kell billen- teni, ha nem füves területen viszi keresztül, vagy amikor a fűnyírót a nyírandó területről vagy területre mozgatja.

• Soha ne használja a fűnyírót sérült védőberende- zéssel vagy védőráccsal vagy felszerelt védőberen- dezések, pl. terelőlapok és/vagy fűgyűjtő berende- zések nélkül.

• Ne módosítsa a motor általános beállításait, és ne járassa túl magas fordulatszámon.

• A motor indítása előtt oldja ki a motorféket.

• A motort óvatosan indítsa, a gyártói utasításoknak megfelelően. Ügyeljen arra, hogy lába kellő távol- ságban legyen a vágókéstől.

• A motor indításakor vagy járatásakor ne billentse meg a fűnyírót, ha mégis, akkor kissé emelje meg a fűnyírót a folyamat közben. Ebben az esetben csak annyira billentse meg, amennyire feltétlenül szüksé- ges, és csak a kezelőtől elfordított oldalt emelje meg.

• Ne indítsa el a motort, ha a kivető csatorna előtt áll.

• Soha ne tegye kezét vagy lábát a forgó alkatrészek- re vagy azok alá. Mindig tartsa magát távol a kive- tőnyílástól.

• Soha ne emelje fel vagy hordozza a fűnyírót, ha jár a motorja.

• Állítsa le a motort, és húzza le a gyertyapipát. Bi- zonyosodjon meg arról, hogy az összes mozgó al- katrész leállt: - mielőtt megszünteti a torlaszokat vagy a kivető- csatorna eltömődéseit. - mielőtt a fűnyírót ellenőrzi, megtisztítja vagy mun- kálatokat végez rajta. - ha idegen testet talál. Keresse meg a fűnyíró sé- rüléseit, és végezze el a szükséges javításokat, mielőtt újra elindítja, és dolgozik a fűnyíróval. Ha a fűnyíró a szokatlanul erősen rázkódni kezd, azonnal meg kell vizsgálni.

• Állítsa le a motort: - ha magára hagyja a fűnyírót. - mielőtt utántölti az üzemanyagot.

• Ha a gépet túl nagy sebességgel működteti, az nö- veli a balesetveszélyt.

• Legyen óvatos, ha beállítási munkákat végez a gé- pen, és ügyeljen rá, hogy ujjai ne szoruljanak be a mozgó vágószerszám és a készülék merev alkatré- szei közé.www.scheppach.com

Tömeg 16,9 kg Teljesítmény 2,2 kW

-kibocsátás 1033 g/kWh A műszaki változtatás jogát fenntartjuk! Információk a vonatkozó szabványok szerint mért zaj- képződési értékekhez: Hangnyomás L

= 82,3 dB Mérési bizonytalanság K

= 3 dB Hangteljesítmény L

= 94 dB Mérési bizonytalanság K

= 1,79 dB Viseljen hallásvédőt. A zaj hatására halláskárosodást szenvedhet. Vibráció A

Mérési bizonytalanság K

7. Üzembe helyezés előtt

Az alkatrészek összeszerelése. Kiszállításkor egyes alkatrészek le vannak szerelve. Összeszerelésük egyszerű, a következő utasítások gyelembevétele mellett. Megjegyzés! Az összeszereléshez és a karbantartási munkákhoz a következő szerszámokra van szükség, melyek nem tartoznak a szállított elemek közé:

• lapos olajfelfogó teknő (az olajcseréhez)

• egy 1 literes mérőpohár (olaj-/benzinálló)

• benzines kanna (5 liter, ami kb. 6 üzemórára ele- gendő)

• tölcsér (mely illeszkedik a tartály benzinbetöltő csonkjához)

• háztartási törlőkendő (az olaj / benzinmaradék le- törléséhez; a tartály helyének ártalmatlanításához)

• benzinleszívó szivattyú (műanyag kivitel, kereske- delemben kapható)

• kézi szivattyúval felszerelt olajkanna (kereskede- lemben kapható)

• 0,4 l motorolaj, SAE 30/10W30 mFIGYELEM! Mielőtt üzembe helyezné a terméket, feltétlenül szerelje össze teljesen! Magatartás vészhelyzetben Esetlegesen felmerülő baleset esetén kezdje meg a szükséges elsősegély intézkedéseket, és a lehető leggyorsabban kérjen segítséget szakképzett orvostól. Hosszabb idejű munkavégzés esetén a vibrációk mi- att a kezelő személy kezeiben keringési zavarok (fehér ujj szindróma) léphetnek fel. A fehér ujj szindróma egy olyan érrendszeri betegség, amelynek során az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. Az érintett területek nem kapnak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A vibráló készülékek gyakori használata az olyan sze- mélyek esetében, akiknek a vérkeringése gyengébb (például dohányosok, cukorbetegek) idegkárosodást okozhat. Amennyiben szokatlan negatív hatásokat észlel, azon- nal fejezze be a munkát, és forduljon orvoshoz. A ve- szélyek csökkentése érdekében tartsa be az alábbi utasításokat:

• Hideg időjárás esetén tartsa melegen a testét és főleg a kezeit.

• Rendszeresen tartson szünetet és közben mozgas- sa a kezeit, hogy elősegítse a vérkeringést.

• Rendszeres karbantartással és a készülék rögzí- tett részeivel gondoskodjon a gép lehető legkisebb mértékű vibrációjáról.

Motor típusa Négyütemű motor / léghűtéses Lökettérfogat 131 cm

Üzemi fordulatszám 2800 ford/perc Üzemanyag Normál benzin / ólommentes, max. 10% bioetanol Tartály térfogata / benzin 1,0 l Motorolaj SAE 30/10W30/10W40 Tartály térfogata / olaj 0,4 l Vágási magasság állítása 30–66 mm / 3 fokozat A gyűjtőtartály térfogata 35 l Vágásszélesség 39 cmwww.scheppach.com

• A fűnyíró az akaratlan működésbe lépés elkerülé- sére motorfékkarral van ellátva (1. ábra, 3. tétel), amelyet a fűnyíró elindítása előtt működtetni kell. A motorfékkar elengedésével vissza kell állnia a kiin- dulási helyzetbe, és a motor automatikusan leáll.

• Húzza meg a motorfékkart (3), és húzza meg erősen a berántó indítózsinórt (17). (14. ábra) FIGYELEM: Ha meghúzza a berántó indítózsinórt, akkor is forog a vágókés, ha ki van oldva a motorfék- kar. Ügyeljen arra, hogy ne legyenek idegen testek/ alkatrészek a vágókés veszélyzónájában.

• Mielőtt a fűnyírást megkezdené, végezze el néhány- szor ezt a folyamatot, hogy biztosan meggyőződ- hessen róla, hogy minden megfelelően működik. m FIGYELMEZTETÉS Mielőtt bármilyen beállítási és/vagy javítási mun- kálatba kezdene a fűnyírón, mindig várja meg, hogy leálljon a kés forgása. Minden beállítási, karbantartási és javítási munka előtt állítsa le a motort, és húzza le a gyújtógyer- tyapipát. A hajtás használata:

• Motorfékkar (3): Használja a kart a motor leállításá- hoz. Ha elengedi a kart, a motor és a vágókés auto- matikusan megáll.

• A fűnyírás tényleges megkezdése előtt többször el- lenőrizze a motor fékkart. Bizonyosodjon meg róla, hogy a berántózsinór könnyen működtethető. Figyelmeztető megjegyzés: A vágókés forog, ha a motor elindul. Fontos: A motor indítása előtt többször mozgassa meg a motorfékkart, ellenőrizve, hogy a leállítózsinór is jól működik-e. Vegye gyelembe: A motort a fűnyírás vágási sebes- ségéhez és a fűhulladék gyűjtőtartályba dobásához, valamint hosszú élettartamra tervezték.

• Ellenőrizze az olajszintet.

• Nyissa fel a tanksapkát, és töltse fel a benzintartályt (6) kb. 1,0 liter benzinnel a tartály betöltőcsonkjának alsó széléig. Használjon tölcsért és mérőedényt a feltöltéshez. Ne töltse túl a tartályt. Friss, tiszta, ól- mozatlan benzint használjon. Semmi esetre se keverje olajjal a benzint. Olyan mennyiségű üzemanyagot vásároljon, amely 30 na- pon belül elfogy, ezáltal garantálhatja az üzemanyag frissességét. Összeszerelés

1. Vegye ki a fűnyírót és a felszerelendő alkatrésze-

ket a csomagolásból, és ellenőrizze az alkatré- szek hiánytalanságát.

2. Dugja bele az alsó tolókengyelt (4a) a fűnyírón lévő

furatba, majd rögzítse azt 2 darab csavarral (d).

3. A felső tolókengyelt (4) csavarozza fel mindkét

oldalon az alsó tolókengyelre (4a) a félgömbfelű csavarral (a), 1 darab hézagoló alátéttel (b) és 1 darab műanyag anyával (5) (4-5. ábra).

4. A berántó indítózsinór (17) fogantyúját akassza be

az arra előirányzott kampónál a 6. ábrának meg- felelően.

5. A berántózsinórt rögzítse a mellékelt kábelcsípte-

tőkkel (18) (7. ábra) a tolókengyelen.

6. Hajtsa fel a gyűjtőtartályt (16), és pattintsa be a

műanyag csíptetőket a kereten. (8. ábra)

7. Fűnyírás gyűjtőtartállyal:

Egyik kezével emelje meg a kivetőfedelet (15), és akassza be a gyűjtőtartályt (16) a 9. ábrán látható módon. A vágásmagasság beállítása m Figyelem! A vágási magasság átállítását csak leállított motornál és lehúzott gyertyapipánál sza- bad végezni.

• A fűnyírás megkezdése előtt ellenőrizze, hogy a vá- gószerszámok nem életlenek-e, és rögzítésük nem sérült-e.

• Az életlen és/vagy sérült vágószerszámokat célsze- rű készletben kicserélni, hogy a kiegyensúlyozatlan- ságot elkerülje. Ennek ellenőrzéséhez állítsa le a motort, és húzza le a gyújtógyertyapipát.

• Csavarozza be a két első kereket és a két hátsó ke- reket a menetbe a kívánt vágásmagasságban (30- 48-66 mm) (L = balos menet, R = jobbos menet).

• Ügyeljen arra, hogy a négy kerék ugyanabban a vá- gásmagasságban legyen rögzítve. 13. ábra

m Figyelem! A motort olaj nélkül szállítjuk. Üzembe helyezés előtt ezért feltétlenül töltse fel olajjal. Normál uni- verzális olajat használjon (SAE 30/10W30). Minden fűnyírás előtt ellenőrizze a motor olajszintjét. Benzint szintén Önnek kell betöltenie, mivel a mo- tor nincs feltöltve benzinnel.www.scheppach.com

• Ellenőrizze a vágókést. Az elgörbült vagy más mó- don sérült kést ki kell cserélni egy eredeti késsel.

• A benzintartályt a szabadban töltse fel. Használjon betöltő tölcsért és mérőedényt. Törölje le a túlfolyó benzint.

• Olvassa el, és vegye gyelembe a használati útmu- tatót és a motorra, valamint a kiegészítő eszközökre vonatkozó utasításokat is. Az útmutatót a készülék többi kezelője számára is tartsa hozzáférhető helyen.

• A kipufogógázok veszélyesek. Csak a szabadban indítsa el a motort.

• Bizonyosodjon meg róla, hogy minden biztonsági berendezés a helyén van, és megfelelően működik.

• A készüléket csak olyan személy kezelheti, aki arra alkalmas.

• A nedves fű nyírása veszélyes lehet. Lehetőleg ak- kor végezze a fűnyírást, amikor a fű száraz.

• Utasítsa az adott személyeket vagy gyerekeket, hogy ne tartózkodjanak a fűnyíró közelében.

• Soha ne nyírjon füvet rossz látási viszonyok között.

• Szedje fel a földről az oda nem való tárgyakat a fű- nyírás megkezdése előtt. Utasítások a helyes fűnyírásra vonatkozóan m Figyelem! Soha ne nyissa fel a kivetőfedelet, ha a gyűjtőbe- rendezést üríti, és a motor még jár. A járó kés sérü- léseket okozhat. Mindig gondosan rögzítse a kivetőfedelet és a fűgyűjtő tartályt. Ha eltávolítja, előtte kapcsolja ki a motort. A vezetőfogantyú által adott biztonsági távolságot a késház és a kezelő között folyamatosan tartsa be. Ha emelkedőn vagy lejtőn nyír füvet vagy irányt változtat, legyen különösen óvatos. Ügyeljen rá, hogy biztosan álljon a lábán, viseljen csúszásbiztos, barázdált talpú cipőt és hosszú nadrá- got. Lejtős terepen mindig átlósan vágja a füvet. 15 fokosnál erősebb lejtőkön a fűnyírót biztonsági okokból nem szabad használni. Különösen óvatosan járjon el, ha hátrafelé mozgatja vagy húzza a fűnyírót. Botlásveszély! A fűnyírás Csak éles, kifogástalan állapotban lévő késsel vágjon, hogy a fű minél kevésbé roncsolódjon, ami a gyep be- sárgulását okozhatja. Hogy vágás után a gyep minél egyenletesebb legyen, a lehető legegyenesebb pályán vezesse a fűnyírót. Vegye gyelembe: Ólommentes, max. 10% bioetan- olt tartalmazó hagyományos benzint használjon. m FIGYELMEZTETÉS Mindig csak biztonsági benzineskannát használjon. A benzin betöltése közben ne dohányozzon. Távolítsa el az összes olaj- vagy benzinmaradványt. A benzin be- töltése előtt kapcsolja ki a motort, és néhány másod- percig hagyja lehűlni. A motor beindítása (14. ábra)

• Győződjön meg arról, hogy az indítókábel csatla- koztatva van a gyújtógyertyához.

• Álljon a motoros fűnyíró mögé. Egyik kezével nyom- ja le a motorfékkar (3) markolatát, másik kezével fogja a berántó indítózsinórt.

• Indítsa el a motort a berántó indítózsinórral (17). Ehhez húzza ki a fogantyút kb. 10-15 centiméterrel (ameddig ellenállás nem érezhető), majd egy rán- tással erősen húzza meg. Ha nem indult el a motor, még egyszer húzza meg a fogantyút.

• A motoron található védőréteg miatt enyhe szagkép- ződés lehetséges, ha a készüléket első alkalommal használja. Ez normális folyamat. Vegye gyelembe: Alacsony hőmérsékleteknél az elsődleges gomb megnyomásával könnyebb az indítás (15. ábra, 8. tétel.). Csak hideg gép esetén használja! m Figyelem!

• A berántó indítózsinórt ne hagyja visszavágódni.

• Figyelem: Hideg időben szükség lehet az indítás fo- lyamat többszöri megismétlésére. A motor leállítása:

• A motor leállításához engedje el a motorfékkart (3), és várja meg, amíg a kés leáll.

• A motor akaratlan indulásának megakadályozásához húzza le a gyújtógyertyapipát a gyújtógyertyáról (10).

• Az újbóli indítás előtt ellenőrizze a motorfék berán- tózsinórját. Ellenőrizze, hogy a berántózsinór he- lyesen van-e beszerelve. Az elszakadt vagy sérült leállítózsinórt cserélje ki. A fűnyírás előtt Fontos utasítások:

• Megfelelően öltözzön fel. Viseljen erős cipőt, ne pe- dig szandált vagy tornacipőt.www.scheppach.com

• Soha ne töltsön be benzint, ha a motor még forró vagy jár. A fűgyűjtő tartály ürítése A gyűjtőtartály (16) töltésszint-érzékeléssel rendelke- zik (16. ábra). Ez a fűnyíró működése közben létrejö- vő légárammal nyílik. Ha a fedél (16. ábra) a fűnyírás közben zár, akkor a gyűjtőtartály (16) megtelt, és ki kell üríteni. A töltésszint-érzékelés kifogástalan műkö- déséhez a fedél alatti lyukaknak mindig tisztának és áteresztőnek kell lenniük. Ha fűnyírás közben fű marad vissza, vagy már nem nyit a fedél, akkor a gyűjtőtartályt ki kell üríteni. m FIGYELMEZTETÉS A gyűjtőtartály kivétele előtt állítsa le a motort, és várja meg, amíg a vágószerszám leáll. A gyűjtőtartály (16) levételéhez egyik kezével emelje meg a kivetőfedelet (15), másik kezével pedig hord- fogantyújánál fogva vegye ki a gyűjtőtartályt (16) (16. ábra). A biztonsági előírásoknak megfelelően a gyűjtő- tartály kiakasztásakor a kivetőfedél (15) zár, és lezárja a hátsó kivetőnyílást. Ha fűmaradvány tapadt a nyílásba, akkor a motor köny- nyebb indítása érdekében célszerű a fűnyírót nagyjá- ból 1 méternyire visszahúzni. A fűnyíró házában és a munkaeszközön található vágási maradványokat ne kézzel vagy lábbal távolítsa el, hanem megfelelő se- gédeszközökkel, pl. kefével vagy kéziseprűvel. A összegyűjtő funkció megfelelő működéséhez a gyűj- tőtartályt (16) és különösen a belső légrácsot meg kell tisztítani használat után. A gyűjtőtartályt (16) csak lekapcsolt motor és álló vágó- szerszám esetén helyezze be. Egyik kezével emelje meg a kivetőfedelet (15), másik kezével fogja meg fogantyújánál a gyűjtőtartályt (16), és felülről akassza be. (9. ábra) A fűnyírás után

• Először mindig hagyja lehűlni a motort, mielőtt zárt térbe állítja a fűnyírót. Távolítsa el a füvet, lombot, szennyeződéseket és olajat a tárolás előtt. Ne tárol- jon egyéb tárgyakat a fűnyírón.

• Újbóli használat előtt ellenőrizze az összes csavart és anyát. A meglazult csavarokat húzza meg.

• Az újbóli használat előtt ürítse ki a fűgyűjtő tartályt (16).

• Kapcsolja le a gyújtógyertyapipát, hogy a nem meg- engedett használatot megakadályozza. Ennek során a pályák mindig fedjék egymást néhány centiméterrel, hogy ne maradjanak ki sávok. Tartsa tisztán a fűnyíró házának alját, és feltétlenül távolítsa el a rátapadt füvet. A lerakódások megnehe- zítik az indítási folyamatot, rontják a vágás minőségét és a fű kivetésének folyamatát. Lejtős terepen a vágás pályája átlós legyen. Akadályozza meg a fűnyíró le- csúszását felfelé irányuló, ferde állással. A vágási ma- gasságot az adott fű hosszának megfelelően válassza ki. Többször menjen át a területen úgy, hogy egyszerre legfeljebb 4 cm füvet vágjon le. Mielőtt bármilyen ellenőrzést végez a késen, állítsa le a motort. Jusson eszébe, hogy a kés a motor kikapcsolá- sa után még néhány másodpercig tovább forog. Soha ne kísérelje meg leállítani a kést. Rendszeresen ellenőrizze, hogy a kés megfelelően van-e rögzítve, jó állapotban van-e és éles-e. Köszö- rülje meg vagy cserélje ki, ha nem. Ha a mozgó kés akadályba ütközik, állítsa le a fűnyírót, és várja meg, amíg a kés teljesen leáll. Ezután ellenőrizze a kés és a késtartó állapotát. Ha valamelyik megsérült, ki kell cserélni. Utasítások a fűnyírásra vonatkozóan:

• Ügyeljen a kemény tárgyakra. A fűnyíró megsérül- het, és sérülésekhez vezethet.

• A forró motor, kipufogó és hajtás égési sérülést okozhat. Ezért kerülje ezek megérintését.

• Lejtős vagy emelkedő terepen óvatosan vágjon füvet.

• Csak megfelelő fényviszonyok mellett nyírjon füvet.

• Ellenőrizze a fűnyírót, a kést és egyéb alkatrésze- ket, ha idegen testen hajtott át, vagy a készülék vib- rációja a szokásosnál erősebb.

• Ne végezzen változtatásokat a beállításon vagy ja- vításokat a motor előzetes leállítása nélkül. Húzza ki az indítókábel csatlakozódugóját.

• Ha úttesten vagy annak közelében dolgozik, ügyel- jen a közlekedésre. A fűkivető részt tartsa távol az úttesttől.

• Kerülje az olyan helyeket, ahol a kerekek kapcsolata a talajjal nem megfelelő, vagy nem biztonságos a fűnyírás. Hátrafelé mozgatásnál bizonyosodjon meg róla, hogy nincsenek kicsi gyerekek Ön mögött.

• Tömött, magas fűben a legmagasabb vágási fokoza- tot állítsa be, és lassabban végezze a fűnyírást. A fű és egyéb eltömődések eltávolítása előtt állítsa le a motort, és kapcsolja le az indítókábelt.

• Soha ne távolítson el olyan alkatrészeket, amelyek a biztonságot szolgálják.www.scheppach.com

A másik megoldás az, hogy oldalra billenti a gépet. Ek- kor azonban feltétlenül ügyeljen arra, hogy a légszűrő a felső oldalon legyen. Megjegyzés: A fűnyíró billentése előtt teljesen ürítse ki az üzemanyagtartályt egy benzinleszívó szivattyú segítségével. A fűnyírót ne billentse meg 90 foknál jobban. A szennyeződés és a fű a legkönnyebben közvetlenül a fűnyírás után távolítható el. A megszáradt fűmaradvány és szennyeződés a fűnyíró működését kedvezőtlenül befolyásolhatja. Ellenőrizze, hogy a fűkivető csatorna fűmaradványtól mentes-e, amelyet szükség esetén távolítson el. Soha ne tisztítsa a fűnyírót vízsugárral vagy nagynyo- mású tisztítóval. A motornak száraznak kell maradnia. Ne használjon agresszív tisztítószereket, például hi- deg zsíroldót vagy mosóbenzint. Tengelyek és kerékagyak

• Ezeket szezonban egyszer tisztítsa meg, és enyhén kenje meg zsírral. Kés Biztonsági okokból a kés élezését, kiegyensúlyozását és szerelését csak arra feljogosított szakszervizzel végeztesse. Az optimális vágási eredmény eléréséhez javasoljuk, hogy a kést évente egyszer ellenőriztesse. Kés: Cikkszám: 7911200630 A kés cseréje (17. ábra) A vágószerszám cseréjekor kizárólag eredeti pótalkat- részeket használjon. A kés cseréjekor használjon kesztyűt, hogy a vágási sérüléseket kizárja. Soha ne szereljen be más gyártótól származó kést.

• A penge eltávolítása előtt ürítse ki a benzintartályt.

• A penge cseréjéhez távolítsa el a csavart.

• Mindent úgy helyezzen vissza, ahogyan a 17. ábrán látható. A csavart megfelelően rögzítse. A rögzítés- hez szükséges forgatónyomaték 45 Nm. A penge cseréjekor a penge csavarját is cserélje ki. Sérült kés Ha minden óvatosság ellenére a kés mégis akadályba ütközne, azonnal állítsa le a motort, és húzza le a gyúj- tógyertyapipát. Billentse oldalra a fűnyírót, és ellenőrizze, hogy látha- tó-e sérülés a késen. A sérült vagy elgörbült kést ki kell cserélni.

• Ügyeljen arra, hogy a fűnyírót ne veszélyforrás mel- lé állítsa. A kilépő gáz robbanáshoz vezethet.

• Javítások során csak eredeti vagy a gyártó által en- gedélyezett alkatrészeket használjon (lásd a garan- cialevélen szereplő címet).

• Ha a fűnyírót hosszabb ideig nem használja, ürítse ki a benzintartályt egy benzinleszívó szivattyú se- gítségével.

• Olajozza meg, és tartsa karban a készüléket.

9. Karbantartás és tisztítás

• A készülék biztonsági szintjének és teljesítményé- nek változatlan biztosításához rendszeres, gondos javítás szükséges.

• Gondoskodjon arról, hogy az összes anya, csap- szeg és csavar megfelelően meg legyen húzva, és hogy a készülék biztonságos munkavégzésre alkal- mas állapotban legyen.

• Rendszeresen ellenőrizze, hogy a fűgyűjtő beren- dezés nem kopott-e, és nem vesztette-e el a mű- ködőképességét. Rendszeresen tisztítsa meg a fű- gyűjtő tartályt vízzel, és hagyja megszáradni.

• Az elkopott vagy sérült alkatrészeket biztonsági okokból cserélje ki.

• Hosszabb ideig tartó tárolás vagy karbantartás ese- tén ürítse ki az üzemanyagtartályt. Ezt a szabadban végezze egy benzinleszívó szivattyú (kereskede- lemben kapható) segítségével.

m FIGYELMEZTETÉS Járó motornál soha ne dolgozzon a gyújtásrendszer áramot vezető alkatrészein, és ne érintse meg eze- ket. Minden karbantartási és gondozási munkálat előtt húzza le a pipát a gyújtógyertyáról. Soha semmilyen munkálatot ne végezzen a járó készüléken. Az ebben a használati útmutatóban nem leírt munkálatokat csak arra feljogosított szakszerviz végezhet. Ügyeljen a mozgó késes részegységekre. Tisztítás A fűnyírót minden használat után alaposan meg kell tisztítani. Ez különösen az alsó részére és a késfelve- vőre vonatkozik. m Figyelem! Tisztítás előtt biztonsági okokból húzza ki a gyertya- kábelt. A legjobb, ha hátrabillenti a fűnyírót. A gyújtógyertyá- nak felfelé kell néznie, hogy megakadályozza a motor- olaj szívószakaszba jutását vagy kifolyását.www.scheppach.com

Nagyobb portartalmú levegő esetén a levegőszűrőt többször ellenőrizze. Vegye le a levegőszűrő burkolatát, és távolítsa el a szi- vacsos szűrőt. Cserélje le a légszűrőt, ezzel megaka- dályozva, hogy tárgyak kerülhessenek a légbeszívó nyílásba (20. ábra). Figyelem: A légszűrőt soha ne tisztítsa benzinnel vagy gyúlékony oldószerekkel. A levegőszűrőt sűrített le- vegővel vagy kiporolással tisztítsa meg. A gyújtógyertya karbantartása (21. ábra) Először 10 üzemóra után ellenőrizze, hogy a gyújtó- gyertya nem szennyezett-e, és szükség esetén tisztít- sa meg rézszőrű kefével. A gyújtógyertya karbantartá- sát ezután 50 üzemóránként végezze. Csavaró mozdulattal húzza le a gyújtógyertyapipát. Távolítsa el a gyújtógyertyát (10) egy gyertyakulccsal. Hézagmérő használatával állítsa a be a gyertyahéza- got 0,75 mm-re (0,030“). Helyezze vissza a gyújtógyer- tyát (10), és ügyeljen arra, hogy ne húzza túl szorosra. Javítás Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt fel- helyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen. Figyelem: A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűt- len javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek. Bízzon meg egy vevőszolgálatot vagy egy arra feljo- gosított szakembert. Ez vonatkozik a tartozékokra is. Üzemidők Kérjük, vegye gyelembe a fűnyíró üzemidejének szabályozására vonatkozó törvényi rendelkezéseket, amelyek helyileg eltérők lehetnek. Fontos megjegyzés javítás esetén: Ha javításra visszaküldi a készüléket, akkor ügyeljen arra, hogy a készüléket biztonsági okokból olaj és a benzin nélkül küldje be a szervizállomásra. Pótalkatrész rendelése Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• A készülék cikkszáma Az elgörbült kést soha ne egyenesítse ki. Soha ne dol- gozzon elgörbült vagy erősen kopott késsel, ez vibrá- cióhoz vezet, és a fűnyíró további sérülései lehetnek a következményei. m Figyelem! Ha sérült késsel dolgozik, növeli a balesetveszélyt. A kés utólagos köszörülése A vágókéseket fém reszelővel lehet utánélezni. A ki- egyensúlyozatlanság elkerülésére a köszörülést csak arra feljogosított szakszerviz végezheti. Olajszint ellenőrzése m Figyelem! Soha ne működtesse a motort olaj nélkül vagy túl kevés olajjal. Ez a motor súlyos károsodását okozhatja. Csak SAE 30/10W30 motorolajat használjon. Az olajszint ellenőrzése (18. ábra):

• Állítsa a fűnyírót sík, egyenes felületre.

• A nívópálcát (12) balra forgatással csavarja ki, és törölje le a nívópálcát. A pálcát dugja be ismét a be- töltőcsonkba ütközésig, ne csavarja be.

• Húzza ki a pálcát, és vízszintes helyzetben olvas- sa le az olajszintet. Az olajszintnek a nívópálca (12) max és min jelzései közé kell esnie. Olajcsere

• A motorolaj cseréjét évente, az idény kezdete előtt kell elvégezni üzemmeleg, leállított motornál.

• Csak motorolajat (SAE 30/10W30) használjon.

• Ürítse ki a benzintartályt (egy benzinleszívó szivaty- tyúval).

• Helyezzen el egy lapos olajfelfogó kádat (min. 1 liter térfogatú) a fűnyíró előtt.

• Csavarja ki a nívópálcát, és billentse meg annyira a fű- nyírót, hogy az összes olaj kifolyjon a felfogó teknőbe.

• Ezután töltse be a friss motorolajat a nívópálca felső jelzéséig (kb. 0,4 l). Ne töltse túl a készüléket.

• Figyelem! Az olajszint ellenőrzéséhez ne csavarja be a nívópálcát, hanem csak a menetig dugja be. A fáradt olajat a hatályos rendelkezéseknek megfelelő- en ártalmatlanítsa. A levegőszűrő karbantartása (20. ábra) Ha szennyezett a légszűrő, kevesebb levegő jut a por- lasztóba, és csökken a motor teljesítménye. Ezért a rendszeres ellenőrzés elengedhetetlen. A légszűrőt 25 üzemóránként ellenőrizni kell, és szük- ség esetén meg kell tisztítani.www.scheppach.com

A fűnyíró előkészítése szállításra (22. ábra)

• Ürítse le a benzintartályt benzinleszívó szivattyúval.

• Hagyja járni a motort mindaddig, amíg elfogyasztja a maradék benzint.

• A motorolajat meleg motornál eressze le.

• Távolítsa el a gyertyapipát a gyújtógyertyáról.

• Tisztítsa meg a henger hűtőbordáit és a házat.

• Akassza ki a berántózsinóros indítószerkezetet (17) a kampóból. Oldja ki a gyorsbefogó kart (5), és hajtsa le a felső tolókengyelt. Közben ügyeljen arra, hogy az áthajtás során a berántó indítózsinór ne törjön meg.

• Tömje ki hullámpapírral a felső és alsó tolókengyel és a motor közét, hogy egymáshoz dörzsölődésüket elkerülje.

11. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések A csomagolóanyagok újrahasz- nosíthatók. Kérjük, ártalmatla- nítsa a csomagolásokat környe- zetbarát módon. A kiselejtezett készülék ártalmatlanítási lehetősé- geiről a helyi önkormányzatnál tájékozódhat. Üzemanyagok és olajok

• A készülék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!

• Az üzemanyag és a motorolaj nem minősül kommu- nális hulladéknak, és nem szabad a csatornába ön- teni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon. Szervizinformációk Vegye gyelembe, hogy ennél a terméknél a követke- ző alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre haszná- lati anyagokként van szükség. Kopóalkatrészek*: gyújtógyertya, légszűrő, benzinszű- rő, kés, ékszíj

• nem feltétlenül tartoznak a szállított elemek közé! Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

• A fűnyírót soha ne tárolja feltöltött benzintartállyal olyan épületben, ahol a benzingőz nyílt lánggal vagy szikrával kerülhet érintkezésbe.

• Hagyja lehűlni a motort, mielőtt a fűnyírót zárt térbe helyezi.

• A tűzesetek elkerülése érdekében tartsa a motort, a kipufogót és az üzemanyagtartály környékét fű- től, falevéltől mentesen, és ügyeljen a kijutó zsírra (olajra). Előkészületek a fűnyíró tárolásához Figyelmeztető megjegyzés: A benzint ne távolítsa el zárt helyiségben, tűz közelében vagy dohányzás köz- ben. A gázgőzök robbanáshoz vezethetnek, vagy tüzet okozhatnak.

• Tárolás előtt tisztítsa meg a gépet, és végezzen raj- ta karbantartást.

• Ürítse le a benzintartályt benzinleszívó szivattyúval.

• Indítsa el a motort, és hagyja járni, amíg elfogyaszt- ja a maradék benzint.

• Minden szezon után végezzen olajcserét. Ehhez tá- volítsa el a fáradt motorolajat a meleg motorból, és töltsön be újat.

• Távolítsa el a gyújtógyertyát a hengefejről.

• Töltsön kb. 20 ml olajat a hengerbe egy olajos kan- nából.

• Lassan húzza meg az indítófogantyút, úgy hogy az olaj a hengert belülről védje.

• Csavarja vissza a gyújtógyertyát.

• Tisztítsa meg a henger hűtőbordáit és a házat.

• Tisztítsa meg a teljes készüléket, ezzel védve a fes- tékréteget.

• A készüléket jól szellőző helyen tárolja.www.scheppach.com

Hibakeresés A táblázat a lehetséges hibákat, azok okait és elhárítási megoldásait tartalmazza. Ha a problémát ennek ellenére nem tudná megszüntetni, kérje szakember tanácsát. m VIGYÁZAT! Először állítsa le a motort, és húzza ki az indítókábelt, mielőtt ellenőrzéseket vagy beállításokat végezne. m VIGYÁZAT! Ha beállítás vagy javítás után a motor néhány percig járt, gondoljon arra, hogy a kipufogó és egyéb alkatrészek forrók. Tehát az égési sérülések elkerülése végett ne érintse meg ezeket. Fontos megjegyzés javítás esetén: Ha javításra visszaküldi a készüléket, akkor ügyeljen arra, hogy a készüléket biztonsági okokból olaj és a benzin nélkül küldje be a szervizállomásra. Üzemzavar Lehetséges ok Megoldás A készülék egyenetlenül jár, erősen rázkódik - Lazák a csavarok - A kés rögzítése laza - A kés kiegyensúlyozatlan - Ellenőrizze a csavarokat - Ellenőrizze a kés rögzítését - Cserélje ki a kést Nem jár a motor - Nem nyomta le a motorfékkart - A gázkar állása rosszul van beállítva - Meghibásodott a gyújtógyertya - Üres az üzemanyagtartály - Szennyezett üzemanyag - Hideg környezet - Meghibásodott a motor - Nyomja le a motorfékkart - Ellenőrizze a beállítást - Cserélje ki a gyújtógyertyát - Töltsön be üzemanyagot - Ürítse ki a benzintartályt, és töltse fel tiszta üzemanyaggal - Nyomja meg az elsődleges gombot - Keressen az illetékes vevőszolgálatot A motor egyenetlenül jár - Szennyezett a légszűrő - Szennyezett a gyújtógyertya - Tisztítsa meg a légszűrőt - Tisztítsa meg a gyújtógyertyát A gyep elsárgul, a vágás nem egyenletes - A kés életlen - Túl kicsi a vágási magasság - Élezze meg a kést - Megfelelő magasságot állítson be A fűkivető rész nem tiszta - Túl alacsony vágásmagasság - Elkopott a kés - Eltömődött a gyűjtőtartály - Állítsa be a magasságot - Cserélje ki a kést - Ürítse ki a gyűjtőtartályt, vagy szüntesse meg az eltömődéstwww.scheppach.com

EU megfelelőségi nyilatkozat Az eredeti megfelelőségi nyilatkozat fordítása Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.A nyilatkozat itt megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait. *A műszaki dokumentáció elérhető: ** Cikkszám *** Termék megnevezése: Benzines fűnyíró MP132-40 Márka **** Scheppach GmbH, Günzburger Str. 69, 89335 Ichenhausen

13. Megfelelőségi nyilatkozatwww.scheppach.com
