Vrsta izdelka	Kosilnica z bencinskim motorjem
Znamka	Scheppach
Model	MS15042
Motor	4-taktni, zračno hlajen, 150 cm³, 2,6 kW / 3,5 KM
Vrtilna hitrost motorja	2800 min⁻¹
Gorivo	Neosvinčeni bencin (največ 10 % bioetanola)
Prostornina rezervoarja za gorivo	1,0 L
Motorno olje	SAE 10W-30 ali SAE 10W-40, 0,4 L
Širina košnje	42 cm
Višina košnje	25 - 75 mm, 7 stopenj
Prostornina zbiralne košare	45 L
Teža	23,2 kg (sestavljeno, prazen rezervoar)
Raven zvočnega tlaka	81,6 dB
Zajamčena raven zvočne moči	96 dB
Vibracije (roka-roke)	5,7 m/s²
Vrsta pogona	Zadnji pogon
Funkcije	Košnja, mulčenje, zbiranje, nastavitev višine
Redno vzdrževanje	Čiščenje po uporabi, menjava olja, menjava rezila, zračni filter, svečka
Varnost	Motorna zavora z zaustavitvijo rezila v 7 s, zaščite
Nadomestni deli (primer)	Rezilo ref. 7911200636, Motorno olje ref. 7850000025

Pogosto zastavljena vprašanja - MS15042 SCHEPPACH

Kako zagnati kosilnico MS15042?

Preverite nivo olja in goriva. Prepričajte se, da je priključek svečke priključen. V hladnem vremenu 3-krat pritisnite črpalko za gorivo. Držite ročico motorne zavore ob krmilu in potegnite zaganjalnik s kablom z.enkratnim sunkom.

Katero motorno olje uporabiti in kako preveriti nivo?

Uporabite olje SAE 10W-30 ali SAE 10W-40. Odvijte merilno palico za olje, jo obrišite, vstavite brez privijanja, odstranite in preberite nivo med oznakama min in max. Prostornina je 0,4 L.

Kako nastaviti višino košnje?

Ustavite motor in odklopite svečko. Potisnite nastavitveno ročico navzven, premaknite jo na želeni položaj med 7 stopnjami (25 do 75 mm), nato spustite, da se zaskoči.

Kako izvajati mulčenje?

Dvignite izmetno loputo, odstranite zbiralno košaro, nato namestite priloženi nastavek za mulčenje. Nastavite primerno višino košnje (kosite največ 2 cm na travi višine 4-6 cm). Zdrobljena trava bo služila kot gnojilo.

Kdaj in kako zamenjati rezilo?

Izpraznite rezervoar za gorivo. Nosite rokavice. Držite rezilo in odvijte vijak (v nasprotni smeri urnega kazalca) s ključem 17 mm. Namestite novo rezilo, privijte na 45 Nm. Zamenjajte tudi vijak rezila.

Kaj storiti v primeru močnih vibracij ali nenavadnega hrupa?

Takoj ustavite motor. Preverite, ali so vsi vijaki priviti, če rezilo ni poškodovano ali neuravnoteženo. Po potrebi zamenjajte rezilo.

Kako očistiti kosilnico?

Uporabite vrtno cev z nizkim tlakom (ne visokotlačni čistilec). Za temeljito čiščenje nagnite kosilnico po izpraznitvi rezervoarja. Očistite spodnjo stran z lopatko in krtačo. Priključek za vodo omogoča čiščenje ob delujočem motorju.

Kako pripraviti kosilnico na zimo?

Izpraznite rezervoar za gorivo in olje. Odklopite svečko. V cilinder nalijte 0,2 L olja in počasi potegnite zaganjalnik. Očistite hladilna rebra. Zložite ročaj in shranite na suhem mestu, zaščitenem pred zmrzaljo.

Katera so pomembna varnostna navodila?

Nosite trdno obutev in dolge hlače. Otroke in živali oddaljite. Ne kosite na naklonu >15°. Pred čiščenjem ustavite motor. Nikoli ne dolivajte goriva v vroč motor. Uporabljajte samo na prostem.

Kje najti nadomestne dele?

Originalni deli so na voljo pri servisni službi Scheppach. Za naročilo navedite model MS15042 in referenco dela. Primeri: rezilo ref. 7911200636, motorno olje ref. 7850000025.

NAVODILA ZA UPORABO MS15042 SCHEPPACH

13.2.1.1 Poškozené nože (17)

Nebezpečenstvo poškodenia!

Nebezpečenstvo poškodenia!

Opasnost za zdravlje!

Udisanje para od motornog goriva / mazivog ulja i dimnih plinova može uzrokovati teške zdravstvene štete, gubitak svijesti i u ekstremnom slučaju smrt.

- Ne udišite pare od motornog goriva / mazivog ulja i dimne plinove.

Opasnost za zdravlje!

Udisanje para od motornog goriva / mazivog ulja i dimnih plinova može uzrokovati teške zdravstvene štete, gubitak svijesti i u ekstremnom slučaju smrt.

• Ne udišite pare od motornog goriva / mazivog ulja i dimne plinove.
  – Rabite proizvod samo na otvorenom.

Potreban alat:

Opasnost za zdravlje!

Udisanje para od motornog goriva / mazivog ulja i dimnih plinova može uzrokovati teške zdravstvene štete, gubitak svijesti i u ekstremnom slučaju smrt.

– Ne udišite pare od motornog goriva / mazivog ulja i dimne plinove.
– Rabite proizvod samo na otvorenom.

18 Otklanjanje neispravnosti

6 Varnostni napotki 197

7 Tehnični podatki.... 199

8 Razpakiranje 200

9 Montaža 200

10 Pred zagonom.... 201

11 Delovanje 202

12 Delovna navodila.... 203

13 Čiščenje in vzdrževanje 204

15 Skladiščenje....206

16 Popravila in naročanje rezervnih delov ..... 207

17 Odlaganje med odpadke in reciklaža.... 207

18 Pomoč pri motnjah 208

19 EU izjava o skladnosti.... 208

20 Eksplozijska risba.... 392

Razlaga simbolov na izdelku

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Pozor! Neupoštevanje varnostnih znakov in opozoril, nameščenih na izdelku, ter neupo- števanje varnostnih oznak in navodil za upo- rabo lahko povzroči hude poškodbe ali celo smrt.
	Pred zagonom preberite navodila za upora- bo in varnostne napotke ter jih upoštevajte!
	Nosite zaščito za sluh.
	Nosite zaščitna očala.
	Prepričajte se, da so druge osebe na za- dostni varnostni razdalji.
	Na pobočju ne kosite navzgor ali navzdol.
	Nevarnost zaradi izvrženih delov pri delujo- čem motorju.

	Rok in nog ne približujte vrtečim se uporabljenim orodjem.
	Pozor! Nevarnost telesnih poškodb zaradi delujočega rezila.
	Rok in nog ne približujte vrtečim se rezilom.
	Pred uporabo kosilnice odstranite naokrog ležeče majhne dele, ki bi jih lahko vrglo po zraku.
	Nevarnost zastrupitve! Izdelek uporabljajte le na prostem in nikoli v zaprtih ali slabo prezračenih prostorih.
	Preden začnete izvajati vzdrževalna dela, odstranite vtič vžigalne svečke.
	Pozor, vroča površina – nevarnost opeklin.
	POZOR! Obratovalna sredstva so vnetljiva in eksplozivna – nevarnost opeklin. Pri delu- jočem ali vročem motorju ne dolivajte goriva.
	Odprt ogenj ali kajenje v bližini naprave sta strogo prepovedana!
	Opozorilo o vnetljivih snoveh.
	Motorno olje
	Preverjajte ravni olja.
	Kapaciteta rezervoarja
	3x pritisnite črpalko za gorivo »Primer«.
	Dolga rezila. Najv. širina reza.
	DRIVE – streme pogona STOP – vzvod motorne zavore
	Zagotovljen nivo moči zvoka izdelka.

Želimo vam veliko veselja in uspeha pri delu z vašim no- vim izdelkom.

Napotek:

Proizvajalec tega izdelka skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tem izdelku ali poškodbe s tem izdelkom, do katerih pride pri:

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjava z njimi,
• nenamenski uporabi,

Upoštevajte naslednje:

Navodila za uporabo so sestavni del tega izdelka.

Navodila vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z izdelkom, o preprečevanju nevarnosti, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe izdelka. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo izdelka.

Pred uporabo izdelka se seznanite z vsemi napotki za uporabo in varnost. Izdelek uporabljajte samo na način, ki je opisan, in za navedena področja uporabe. Navodila za uporabo dobro shranite, pri prenosu izdelka na tretjo osebo pa morate priložite vse dokumente.

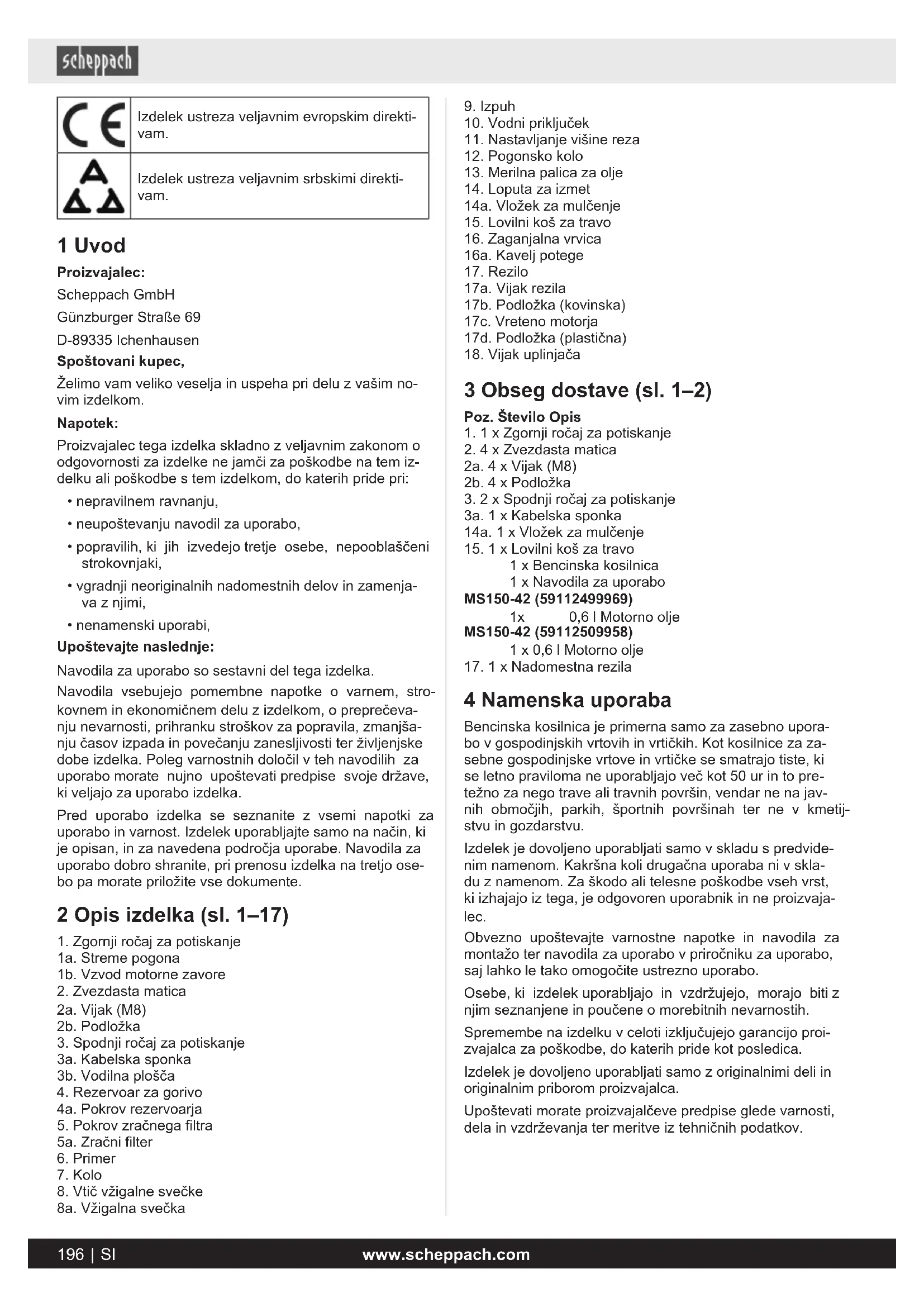

2 Opis izdelka (sl. 1–17)

1. Zgornji ročaj za potiskanje
   1a. Streme pogona
   1b. Vzvod motorne zavore
2. Zvezdasta matica
   2a. Vijak (M8)
   2b. Podložka
3. Spodnji ročaj za potiskanje
   3a. Kabelska sponka
   3b. Vodilna plošča
4. Rezervoar za gorivo
   4a. Pokrov rezervoarja
5. Pokrov zračnega filtra
   5a. Zračni filter
6. Primer
7. Kolo

8. Vtič vžigalne svečke
   8a. Vžigalna svečka

9. Izpuh

10. Vodni priključek

11. Nastavljanje višine reza
12. Pogonsko kolo
13. Merilna palica za olje
14. Loputa za izmet
    14a. Vložek za mulčenje
15. Lovilni koš za travo
16. Zaganjalna vrvica
    16a. Kavelj potege
17. Rezilo
    17a. Vijak rezila
    17b. Podložka (kovinska)
    17c. Vreteno motorja
    17d. Podložka (plastična)
18. Vijak uplinjača

3 Obseg dostave (sl. 1–2)

Poz. Število Opis

1. 1 x Zgornji ročaj za potiskanje
2. 4 x Zvezdasta matica
   2a. 4 x Vijak (M8)
   2b. 4 x Podložka
3. 2 x Spodnji ročaj za potiskanje
   3a. 1 x Kabelska sponka
   14a. 1 x Vložek za mulčenje
4. 1 x Lovilni koš za travo

1 x Bencinska kosilnica

1 x Navodila za uporabo

MS150-42 (59112499969)

1x 0,6 l Motorno olje

Bencinska kosilnica je primerna samo za zasebno uporabo v gospodinjskih vrtovih in vrtičkih. Kot kosilnice za zasebne gospodinjske vrtove in vrtičke se smatrajo tiste, ki se letno praviloma ne uporabljajo več kot 50 ur in to pretežno za nego trave ali travnih površin, vendar ne na javnih območjih, parkih, športnih površinah ter ne v kmetijstvu in gozdarstvu.

Izdelek je dovoljeno uporabljati samo v skladu s predvidenim namenom. Kakršna koli drugačna uporaba ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik in ne proizvaja- lec.

Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.

Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z njim seznanjene in poučene o morebitnih nevarnostih.

Spremembe na izdelku v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

Izdelek je dovoljeno uporabljati samo z originalnimi deli in originalnim priborom proizvajalca.

Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.

OPOZORILO

Pred zagonom izdelka zaradi lastne varnosti temeljito preberite ta priročnik in splošne varnostne napotke. Če izdelek prepustite tretjim osebam, vedno priložite ta navodila za uporabo.

5 Nenamenska uporaba

Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, če izdelek uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter podobnih dejavnostih.

OPOZORILO

Zaradi telesne ogroženosti uporabnika se kosilnice ne sme uporabljati za naslednja dela (nepopoln seznam):

• za obrezovanje grmovnic, živih mej in grmičevja,
• za rezanje plezalk,
• za nego trate na strešnih nasadih in v balkonskih zabojih,
• za drobljenje in sekljanje odrezkov dreves in žive meje,
• za čiščenje pločnikov (odsesavanje, odpihovanje),
• za izravnavanje višin tal, kot so krtine,
• za transport pokošene trave, razen v priloženem lovilnem košu za travo.

Razlaga signalnih besed v navodilih za uporabo

NEVARNOST

Signalna beseda za označevanje neposredno grozeče nevarne situacije, zaradi katere pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

OPOZORILO

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

PREVIDNO

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do majhnih ali zmernih poškodb, će se ne prepreči.

POZOR

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do materialne škode na izdelku ali lastnini, će se ne prepreči.

6 Varnostni napotki

Hranite vse varnostne napotke in navodila za prihodnjo rabo!

OPOZORILO

Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu izdelku.

Zaradi neupoštevanja sledečih navodil lahko pride do hudih telesnih poškodb.

OPOZORILO

Pred delom z izdelkom se seznanite z vsemi upravljalni- ki.

– Vadite se v uporabi izdelka in naj vam izkušen uporabnik ali strokovnjak razloži njegovo funkcijo, način delovanja in tehnike dela.
– Prepričajte se, da lahko izdelek v nujnih primerih takoj izklopite.
– Nepravilna uporaba izdelka lahko povzroči resne poškodbe.
- Če med delovanjem pride do nesreče ali okvare, morate izdelek takoj izklopiti. Pravilno oskrbite poškodbe ali obiščite zdravnika.

Kdo ne sme uporabljati izdelka:

• Otroci in ostale osebe, ki ne poznajo navodil za uporabo (lokalna določila lahko določajo minimalno starost uporabnika).
• Osebe, ki so pod vplivom alkohola, drog, zdravil ali so utrujene ali bolne.

6.1 Varnostni napotki za ročno vodene kosilnice

• Skrbno preberite navodila za uporabo. Seznanite se z nastavitvami in pravilno uporabo izdelka.
• Nikoli ne dovolite otrokom ali drugim osebam, ki ne poznajo navodil za uporabo, da bi uporabljale kosilni-co. Lokalna določila lahko določajo minimalno starost uporabnika.
• Nikoli ne kosite, medtem ko so v bližini druge osebe, zlasti otroci ali živali. Ne pozabite, da je za nesreče z drugimi osebami ali njihovo lastnino odgovoren upravljavec stroja ali uporabnik.
• Kosite samo ob dobri vidljivosti. Tretje osebe se ne smejo približati.
• Če boste izdelek predali drugim osebam, jim izročite tudi ta navodila za uporabo.
• Med košnjo vedno nosite trdno, nedrsečo obutev in dolge hlače. Ne kosite bosi ali v lahkih sandalih.
• Preverite teren, na katerem boste uporabljali izdelek, in odstranite vse predmete, kot so kamni, igrače, veje in žice, ki bi jih stroj lahko zajel in izvrgel.
• Izklopite motor, počakajte, da se ustavi, in odklopite vtič vžigalne svečke, če
  – Ko izdelek zapuščate.
  – odstranjujete blokade ali zamašitve;
  – Je bil izdelek v stiku s tujki.

- Se na izdelku pojavijo napake delovanja in nena-vadne vibracije.

OPOZORILO

• Gorivo hranite samo v predvidenih vsebnikih (posodah).
• Gorivo točite samo na prostem in med dolivanjem goriva ne kadite.
• Preden zaženete motor, natočite gorivo. Ne odpirajte pokrova rezervoarja in ne dodajajte goriva, medtem ko motor deluje ali takoj po izklopu izdelka.
• Če se gorivo prelije, ne poskušajte zaganjati motorja. Namesto tega odmaknite izdelek od površine, po kateri se je razlilo gorivo. Motorja ne vžigajte tako dolgo, dokler hlapi goriva ne izhlapijo.
• Iz varnostnih razlogov je treba rezervoar za gorivo in ostale pokrove rezervoarja zamenjati, če se poškodujejo.
• Goriva nikoli ne hranite v bližini virov iskrenja. Vedno uporabite atestirano ročko. Otrokom ne pustite v bližino goriva.
• Zamenjajte okvarjeno zvočno izolacijo.
• Pred uporabo vedno vizualno preverite, ali so rezila in pritrdilni sorniki obrabljeni ali poškodovani. Da ne pride do neuravnoteženosti, je obrabljena ali poškodovana rezila in pritrdilne sornike dovoljeno zamenjati samo v kompletu.

6.2 Ravnanje

Ravnanje:

• Skrbite za to, da so vse matice, sorniki in vijaki trdno zategnjeni in da izdelek ohranjate v varnem delovnem stanju.
• Izdelka nikoli ne skladiščite z gorivom v rezervoarju v stavbi, kjer bi hlapi goriva lahko prišli v stik z odprtim ognjem ali iskrami.
• Počakajte, da se motor ohladi, preden izdelek odstavite v zaprtih prostorih.
• Da preprečite nevarnost požara, na motorju, izpuhu in območju okoli rezervoarja za gorivo ne sme biti trave, listja ali iztekle masti (olja).
• Redno preverjajte lovilno pripravo za travo glede obra-be ali izgube sposobnosti delovanja.
• Iz varnostnih razlogov zamenjajte obrabljene ali poškodovane dele.
• Če morate rezervoar za gorivo izprazniti, to storite na prostem.
• Motor na notranje zgorevanje ne sme delovati v zaprtih prostorih, kjer se lahko nabira nevaren ogljikov monoksid.
• Kosite samo ob dnevni svetlobi ali dobri umetni svetlobi.
• Če je mogoče, izdelka ne uporabljajte na mokri travi.
• Izdelka ni dovoljeno uporabljati med nevihto – Nevarnost strele!
• Vedno bodite pozorni na dobro stabilnost na pobočjih.

• Izdelek vodite samo v koračnem tempu.

• Pri izdelkih na kolesih velja: Kosite prečno na pobočje, nikoli navzgor ali navzdol. Bodite posebej previdni, ko zamenjate smer premikanja na pobočju.

• Ne kosite na preveč strmih pobočjih in na bližnjih deponijah smeti, jarkih ali nasipih. Bodite posebej previdni, ko izdelek obračate ali ga potegnete k sebi.

OPOZORILO

Pri delu in spremembah smeri premikanja na brežinah in pobočjih je treba biti posebej pre-viden:

– Pazite, da boste v varnem položaju.
– Nosite čevlje z nedrsečimi, oprijemljivimi podplati in primerna oblačila.
– Vedno kosite prečno na pobočje.
– Iz varnostnih razlogov z izdelkom ni dovoljeno vertikulirati pobočij s 15-stopinjskim naklonom.
– Bodite posebej previdni pri premikanju nazaj in pri vlečenju izdelka. Nevarnost spotikanja!

- Ustavite rezilo, ko morate prevrniti kosilnico, pri prevažanju čez druge površine kot travo in ko kosilnico premikate iz ene površine za košnjo na drugo.

PREVIDNO

Kosilnice ne smete uporabljati, će ni nameščen celoten lovilni koš za travo ali samozapiralno ločilno varovalo na odprtini za izmet.

• Kosilnice nikoli ne uporabljajte s poškodovanimi zaščitnimi napravami ali zaščitnimi mrežami ali brez nameščenih zaščitnih naprav, npr. odbojnih pločevin in/ali priprav za zbiranje trave.
• Ne spreminjajte nastavitev za regulacijo motorja in ga ne preobremenjujte.
• Pred zagonom motorja sprostite vzvod motorne zavore in izklopite vsa rezalna orodja in pogone.
• Motor zaženite previdno in po proizvajalčevih navodilih. Pazite na zadostno razdaljo nog od rezil.
• Pri zaganjanju motorja kosilnice ne smete prevračati, razen će jo morate pri postopku dvigniti. V tem primeru jo prevrnite le toliko, kot je nujno potrebno, in dvignite stran, ki je obrnjena stran od uporabnika.
• Ne zaganjajte motorja, če stojite pred kanalom za izmet.
• Nikoli ne potiskajte rok ali nog na vrteče se dele ali pod njih. Vedno bodite dovolj oddaljeni od odprtine za izmet.
• Nikoli ne dvigujte ali nosite kosilnice z delujočim motorjem.
• Ustavite motor in zagotovite, da so se vsi gibljivi deli ustavili ter da je ključ za zagon, če je vgrajen, odstranjen:

– preden boste sprostili blokade ali zamašitve v kanalu za izmet;

– preden boste preverjali in čistili izdelek ali izvajali dela na njem;

– će zadenete tujek. Poiščite poškodbe na izdelku in izvedite potrebna popravila, preden ga boste ponovno zagnali in delali z njim. Če se začne izdelek nenavadno močno tresti, ga je treba nemudoma pregledati.

- ko se oddaljite od izdelka.

– preden dotočite gorivo.

• Ko se motor ustavi, zaprite dušilko. Če ima motor zaporni ventil za bencin, ga po uporabi zaprite.
• Če izdelek uporabljate s prekomerno hitrostjo, se lahko nevarnost nesreče poveča.
• Bodite previdni pri nastavljanju izdelka in pazite, da si ne ukleščite prstov med premikajoča se rezila in toge dele naprave.
• Bodite posebej previdni pri košnji na vdirajočih se tleh, na bližnjih deponijah smeti, grobovih in nasipih.
• Izogibajte se mestom, kjer kolesa nimajo oprijema ali košnja ni varna.
  • V bližini ceste pazite na cestni promet.

NEVARNOST

Nevarnost spotikanja!

Bodite posebej previdni pri premikanju nazaj in pri vlečenju izdelka.

Pred premikanjem nazaj zagotovite, da za vami ni majhnih otrok.

• Uporabnik mora biti ustrezno usposobljen za uporabo, prilagajanje in upravljanje (vključno s prepovedanimi sprožitvami).
• Pred vsakim zagonom redno preverite izdelek in se prepričajte, da vse zagonske ključavnice in gumbi pravilno delujejo.
• Upoštevajte, da lahko nepravilno vzdrževanje, uporaba neskladnih nadomestnih delov ali spremembe na varnostnih pripravah privedejo do škode na izdelku in hudih poškodb osebe, ki z njim dela.
• Upoštevajte, da varnostnih sistemov ali naprav izdelka ne smete poškodovati ali onemogočiti. Nikoli ne odstranite delov, ki služijo varnosti.
• Upoštevajte, da uporabnik ne sme spreminjati ali posegati v zapečatene nastavitve nadzora števila vrtljajev motorja.
• Uporabljajte samo rezila in pripomočke, ki jih priporoča proizvajalec. Uporaba drugih vložnih orodij in drugega pribora lahko za uporabnika predstavlja nevarnost poškodbe.
• Izdelek vedno vzdržujte v dobrem obratovalnem stanju.
• Za zmanjšanje izpostavljenosti hrupu in tresljajev je treba narediti dovolj odmorov.

6.3 Preostala nevarnost in zaščitni ukrepi

Zanemarjanje ergonomskih načel

Malomarna uporaba osebne zaščitne opreme (PSA)

Malomarna uporaba ali neuporaba osebne zaščitne opreme lahko vodi do hudih poškodb.

- Nosite predpisano zaščitno opremo.

Človeško ravnanje, napačno ravnanje

- Pri vseh delih bodite popolnoma zbrani.

Preostalih nevarnosti

- ni mogoče nikoli izključiti

Ogroženost zaradi hrupa

Poškodbe sluha

Daljše nezaščiteno delo z izdelkom lahko privede do poškodb sluha.

• Vedno uporabljajte zaščito za sluh.

Ravnanje v sili

Če pride do nesreče, izvedite ustrezen postopek prve po- moči in čim prej pokličite usposobljeno zdravniško pomoč.

Preostala tveganja

Izdelek je izdelan skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.

• Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tveganja.
• Preostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.
• Izogibajte se nenamernemu zagonu izdelka.
• Kadar izdelek deluje, rok ne smete vstaviti v delovno območje.
• nenameren zagon izdelka,
• Upoštevajte določene vzdrževalne in varnostne napotke v navodilih za uporabo.

OPOZORILO

Pri daljših delih lahko zaradi vibracij pride do motenj prekrvavitve v rokah upravljavca (sindrom belih prstov).

Sindrom belih prstov je bolezen ožilja, pri kateri se majhne krvne žile v prstih na rokah in nogah krčijo, kot da bi prišlo do napada. Prizadeta območja ne dobijo več dovolj krvi in postanejo zelo bleda. Pogosta uporaba vibrirajočih izdelkov lahko pri osebah, ki imajo ovirano prekravitev (npr. kadilci, diabetiki), povzroči poškodbe živcev.

Če opazite nenavadne pojave, takoj končajte z delom in obiščite zdravnika.

7 Tehnični podatki

Tip motorja 4-taktni motor/zračno hlajen
Delovna prostornina 150 cm3
Delovno število vrtljajev 2800 min	-1
Najv. število obratov 2800 min	-1
Motorna moč 2,6 kW/3,5 PS (2800 min)	-1)
Gorivo Normalni bencin/neosvin-čen, maks. 10 % bioetanola
Kapaciteta rezervoarja 1,0 l
Motorno olje SAE 10W-30/SAE 10W-40
Kapaciteta rezervoarja/olje	0,4 l
Izpust CO2	1033 g/kWh
Nastavljanje višine reza	25–75 mm/7-kratna
Višine rezanja 25 (1) / 33 (2) / 41 (3) / 50(4) / 59 (5) / 67 (6) / 75 (7)(+ / - pribl. 8) mm
Prostornina lovilni koš zatravo	45 l
Širina reza 42 cm
Teža (s praznim rezervoar-jem in v celoti montirana)	23,2 kg

Pridržujemo si pravico do tehničnih sprememb!

Hrup in vibracije

OPOZORILO

Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja presega 85 dB, morate vi in osebe v bližini nositi ustrezno zaščito za sluh.

Karakteristike hrupa

Vrednosti hrupa so bile Dodatek ugotovljene v skladu s standardom ISO 5395-1:2013 priloga F.

Raven hrupa L_pA	81,6 dB
Merilna negotovost K_pA	1,85 dB
Izmerjeni nivo zračne moči L_wA	94,1 dB
Zagotovljen nivo zračne moči L_wA	96 dB
Negotovost meritve K_wA	1,85 dB

Upoštevajte morebiten čas za počitek in trajanje dela omejite na nujen čas.

Vrednosti tresljajev (nihanja dlan-roka)

Vrednosti hrupa so bile Dodatek ugotovljene v skladu s standardom ISO 5395-1:2013.

Vibracije ahv	5,7 m/s2
Merilna negotovost Kh	2,3 m/s2

Hrupnost in vibracij omejite na minimum!

• Uporabljajte samo brezhibne izdelke.
  • Redno vzdržujte in čistite izdelek.
• Svoj način dela prilagodite izdelku.
• Ne preobremenite izdelka.
• Po potrebi predajte izdelek v pregled.
• Izklopite izdelek, ko ga ne uporabljate.
• Nosite rokavice.

Upoštevajte naslednje napotke, da zmanjšate tveganja:

• Ob hladnem vremenu ohranjajte svoje telo in zlasti roke tople.
• Redno delajte premore in pri tem premikajte dlani, da pospešite prekravavitev.
• Z rednim vzdrževanjem in fiksno pritrjenimi deli na izdelku poskrbite za čim manjše vibriranje izdelka.

8 Razpakiranje

OPOZORILO

Izdelek in embalažni material nista otroški igrači!

Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

• Odprite embalažo in previdno vzemite ven izdelek.
• Odstranite embalažni material ter embalažna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, ali so se izdelek in deli pribora poškodovali med transportom. Morebitne poškodbe takoj sporočite transportnemu podjetju, ki je dostavilo izdelek. Kasnejših reklamacij ne bomo priznali.
• Po možnosti embalažo shranite do preteka garancijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.
• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.

9 Montaža

PREVIDNO

Nevarnost poškodbe zaradi vrtečega se rezila. Dela na izdelku izvajajte samo, ko je izključen in rezilo miruje!

POZOR

Pazite, da pri nameščanju ročaja za potiskanje ne sti- snete kabla za plin.

Napotek:

Izdelek postavite samo na plosko, ravno površino.

9.1 Montaža spodnjega ročaja za potiskanje (3) (sl. 3)

1. Spodnje ročaje za potiskanje (3) pritrdite na vodilne plošče (3b) na levi in desni strani.
2. Prepričajte se, da so sestavni deli nameščeni, kot je prikazano na sl. 3.
3. Pritrdite en spodnji ročaj za potiskanje (3) z vijakom M8 (2a), podložko (2b) in zvezdasto matico (2).
4. Prepričajte se, da potezni zaganjalnik (16) in potezni kabli niso ovirani.

9.2 Montaža zgornjega ročaja za potiskanje (1) (sl. 4, 6)

1. Zgornji ročaj za potiskanje (1) privijte na spodnji ročaj za potiskanje (3) z vijakom M8 (2a), podložko (2b) in zvezdasto matico (2) na obeh straneh.
2. Prepričajte se, da so sestavni deli nameščeni, kot je prikazano na sl. 4.
3. Pritrdite potezne kable na spodnji ročaj za potiskanje (3) s sponke za kabel (3a).

9.3 Namestitev zaganjalne vrvice (16) (sl. 5)

1. Ročaj zaganjalne vrvice (16) obesite v kavelj potege (16a).
   Po potrebi odvijte krilato matico (16b).

10 Pred zagonom

POZOR

Pred zagonom morate izdelek obvezno montirati v celoti!

OPOZORILO

Vdihavanje hlapov goriva/hlapov mazalnega olja in izpušnih plinov lahko povzroči hude poškodbe zdravja, nezavest in v skrajnih primerih smrt.

- Ne vdihavajte hlapov goriva/hlapov mazalnega olja in izpušnih plinov.

– Izdelek uporabljajte le na prostem.

POZOR

Poškodbe izdelka!

Če izdelek uporabljate s premajhno količino motornega in menjalniškega olja, lahko to povzroči poškodbe motorja.

– Pred zagonom dolijte gorivo in olje. Izdelek se dostavi brez motornega in menjalniškega olja.

POZOR

Poškodbe okolja!

Izteklo olje lahko povzroči trajno škodo na okolju. Tekočina je zelo strupena in lahko hitro povzroči onesnaženje vode.

- Olje dolivajte/odstranjujte samo na ravnih, pritrjenih površinah.

– Uporabite polnilni nastavek ali lijak.

– Izpuščeno olje prestrezite s primerno posodo.

– Olje odstranite v skladu z lokalnimi predpisi.

POZOR

Nevarnost materialnih poškodb!

Če uporabljate napačno skladiščena goriva ali goriva, ki jih pred skladiščenjem niste odlili, se lahko zamaši uplinjač ali poslabša delovanje motorja.

– Nepotrebno gorivo vlijte v zračno neprepustno posodo, ki jo shranite na temnem, hladnem prostoru.

POZOR

Ta izdelek povzroča določen hrup, ki se mu ni možno izogniti. Zelo hrupna dela preložite na dovoljen in za to namenjen čas. Upošte-vajte morebiten čas za počitek in trajanje de-la omejite na nujen čas.

Za osebno zaščito in zaščito oseb v bližini je treba nositi ustrezno zaščito za sluh.

Izdelek postavite samo na plosko, ravno površino.

Potrebno orodje:

- merilni lonček 1 l (odporen na olje/gorivo)*

• lijak*

- Krpa*

* = Ni nujno v obsegu dostave!

10.1 Dolivanje motornega olja (sl. 7)

POZOR

Izdelek je dobavljen brez motornega olja. Pred za gonom zato obvezno nalijte olje vanj. Uporabite večgradacijsko olje (SAE 10W-30 ali SAE 10W-40).

Pred vsakim zagonom redno preverjajte raven olja. Pre-nizka raven olja lahko povzroči poškodbe motorja.

1. Izvijte merilno palico za olje (13), tako da jo zavrtite v levo.
2. Rezervoar napolnite prek lijaka z motornim oljem. Bodite pozorni na najv. količino polnjenja 0,4 l. Olje nežno napolnite do spodnjega roba polnilnega nastavka.
3. Merilno palico za olje (13) obrišite s suho krpo, ki ne pušča vlaken.
4. Znova vstavite merilno palico za olje (13), ne da bi merilno palico za olje (13) znova privili.
5. Izvlecite merilno palico za olje (13) in odčitajte nivo olja v vodoravnem položaju.
   Nivo olja mora biti med najv. in min. oznakama na merilni palici za olje (13).
6. Če je olja premalo, dolijte priporočeno količino olja (glejte tehnične podatke).
7. Nato ponovno privijte merilno palico za olje (13).

10.2 Nalivanje goriva (sl. 8)

NEVARNOST

Gorivo se lahko pri polnjenju vžge in po možnosti ek- splodira. To povzroči hude poškodbe ali smrt.

• Izklopite motor in počakajte, da se ohladi.
• Hraniti ločeno od vročine, ognja in isker.
  • Gorivo točite samo na prostem.
• Nosite zaščitne rokavice.
• Izogibajte se stiku s kožo in očmi.
• Izdelek zaženite na razdalji najmanj 3 m od mesta točenja goriva.
• Pazite na netesna mesta. Če gorivo izteka, ne zaženite motorja.

POZOR

Izdelek je dostavljen brez goriva. Pred zagonom zato obvezno nalijte gorivo. Za ta namen uporabite bencin Super E10.

1. Očistite okolico območja za dolivanje goriva. Nečistoče v rezervoarju za gorivo (4) povzročijo motnje pri delovanju.

2. Pokrov rezervoarja (4a) odprite počasi, da sprostite nadtlak, ki je morda prisoten.

3. Z lijakom napolnite rezervoar za gorivo (4) z gorivom. Pazite na največjo količino polnjenja (glejte tehnične podatke). Gorivo dolijte počasi do spodnjega roba nastavka za polnjenje.

4. Pokrov rezervoarja (4a) znova zaprite. Prepričajte se, da je pokrov rezervoarja tesno zaprt.
5. Očistite pokrov rezervoarja (4a) in okolico.

10.3 Nastavitev višine reza (sl. 10)

POZOR

Višino reza nastavljajte samo, ko je motor ugasnjen in vtič vžigalne svečke snet.

• V gosti, visoki travi nastavite najvišjo stopnjo reza in kosite počasneje. Za prvo košnjo v sezoni je treba izbrati visoko višino reza. Višino reza nastavite tako, da izdelek ni preobremenjen.
• Izberite višino reza glede na dejansko dolžino trav.
• Izvedite več prehodov, tako da naenkrat pokosite največ 4 cm trave.
• Pravilna višina reza je pri
• okrasni travi pribl. 30 – 45 mm
• uporabni trati približno 40 – 65 mm.

Višino reza nastavljate z ročico za nastavitev višine reza (11). Nastavite lahko različne višine reza.

1. Izvlecite ročico za nastavitev višine reza (11).
2. Ročico za nastavitev višine reza (11) premaknite v želeni položaj.
3. Sprostite ročico za nastavitev višine reza (11). Zaskoči se v želeni položaj.

10.4 Naprava za zaustavitev rezila (sl. 1, 14)

Pred vsakim zagonom morate preveriti napravo za zau- stavitev rezila. Zaženite motor, kot je opisano v poglavju.

1. Sprostite vzvod motorne zavore (1b). Motor se izklopi in rezilo (17) se zavira.
2. Rezilo (17) se mora ustaviti v 7 sekundah.

10.5 Priprava območja košnje

1. Pred košnjo skrbno preglejte območje, ki ga želite kositi.
2. Odstranite kamne, palice, kosti, žice, igrače in druge predmete, ki jih lahko izdelek izvrže.
3. Prepričajte se, da se na območju, ki ga želite pokositi, ne zadržujejo osebe.

11 Delovanje

Kosilnico poganja zmogljiv, zračno hlajen 4-taktni motor. Izdelek je opremljen s 7-kratno nastavitvijo višine košnje, lovilni koš za travo in zložljivim ročajem za potiskanje. Za funkcije nadzornih plošč glejte naslednje opise.

Pregled pred uporabo

• Vse strani motorja preglejte zaradi morebitnega puščanja olja ali goriva.
  • Preverite raven motornega olja.
• Preverite nivo goriva in ga po potrebi dolijte – rezervoar za gorivo mora biti napolnjen najmanj do polovice.

• Preverite stanje zračnega filtra.
- Preverite stanje voda za gorivo.
- Zagotovite, da je vtič vžigalne svečke pritrjen na vžigalno svečko.
• Bodite pozorni na znake poškodb.
- Preverite, ali so vsi zaščitni pokrovi nameščeni ter vijaki, matice in sorniki trdno priviti.

11.1 Košnja z lovilnim košem za travo

POZOR

Ne uporabljajte izdelka brez popolnoma pritrjenega lo- vilnega koša za travo.

POZOR

Lovilni koš za travo odstranite šele, ko je motor izklopljen in rezilo miruje.

Takoj ko med košnjo ostanejo ostanki trave, morate lovilni koš za travo izprazniti.

1. Če želite odstraniti lovilni koš za travo (15), dvignite zadnjo loputo za izmet (14).
2. Lovilni koš za travo (15) izvlecite z nosilnim ročajem. V skladu z varnostnim predpisom se loputa za izmet (14) pri odstranitvi lovilnega koša za travo (15) zapre in zapre zadnjo odprtino za izmet.

Če v odprtini ostanejo ostanki trave, povlecite kosilnico približno en meter nazaj, da boste lažje zagnali motor.

POZOR

Ostanke materiala v ohišju kosilnice in na delovnem orodju ne odstranjujte z roko ali nogami, temveč s pri- mernimi pripomočki, npr. s ščetko ali ročno metlico.

Da zagotovite dobro zbiranje, morate lovilni koš za travo (15) in predvsem zračni filter (5a) po uporabi očistiti.

11.2 Košnja z vložkom za mulčenje

Pri mulčenju se rezani material seklja v zaprtem ohišju kosilnice in z vložkom za mulčenje porazdeli po trati. To odpravlja potrebo po prestrezanju in odstranjevanju. Drobni zeleni odrezki padejo nazaj na travo kot naravno gnojilo, v trato vnašajo vlago in jo oskrbujejo s pomembnimi hranili.

POZOR

Mulčiti je mogoče samo relativno kratko travo.

11.2.1 Vstavljanje vložka za mulčenje (14a) (sl. 12)

1. Dvignite loputo za izmet (14).
2. Lovilni koš za travo (15) (če je nameščen) izvlecite z nosilnim ročajem.
3. Dvignite loputo za izmet (14) in vstavite vložek za mulčenje (14a).
4. Nastavite višino reza (glejte 10.3).

Napotek:

Travo pokosite za 2 cm pri višini trave 4–6 cm.

11.3 Zagon motorja

NAPOTEK

Rezilo se zavrti, ko zaženete motor.

1. Pred vsakim zagonom preverite nivo goriva in motor-nega olja (glejte razdelke 10.1) in 10.2). Zagotovite, da je vtič vžigalne svečke (8) na vžigalni svečki (8a) priključen.
2. Pri nižjih temperaturah trikrat pritisnite gumb črpalke za gorivo »Primer« (6). To olajša zagon izdelka.
3. Stojte za kosilnico. Ena roka pritisne vzvod motorne zavore (1b) proti krmilnemu sistemu, druga roka naj bo na zaganjalni vrvici (16).
4. Zaženite motor z zaganjalno vrvico (16). Pri tem izvlecite ročaj za približno 10-15 cm (dokler ne začutite upora). In nato močno potegnite s potegom. Če se motor ni zagnal, znova potegnite zaganjalno vrvico (16).
5. Zaradi zaščitne plasti na motorju lahko nastane nekaj dima, ko izdelek prvič uporabljate. To je običajno.

NAPOTEK

Črpalko za gorivo »primer« uporabljajte samo pri hladnem motorju!

POZOR

– Ne dovolite, da bi zaganjalna vrvica sunkovito skočila nazaj. S tem lahko povzročite poškodbe.
– V hladnem vremenu boste morda morali večkrat po- noviti postopek zagona.

11.4 lzklopite motor

OPOZORILO

Nevarnost poškodbe!

Po izklopu motorja rezilo še nekaj sekund deluje. Če se dotaknete vrtečih se delov, lahko pride do ureznin.

– Počakajte, da se rezilo ustavi.
– Rezila ne zaustavljajte z roko.
– Nosite zaščitne rokavice.
– Rezilo držite proč od stopal.

1. Če želite ustaviti motor, sprostite vzvod motorne zavo-re (1b). Počakajte, da se rezilo (17) ustavi.
2. Motor nima pipe za gorivo. Dovajanje goriva se samodejno prekine ob zaustavitvi motorja.
3. Če izdelka ne boste uporabljali dlje časa, odklopite vtič vžigalne svečke (8) z vžigalne svečke (8a).

11.5 Vožnja (sl. 1)

Kosilnica je opremljena s pogonom na zadnja kolesa.

11.5.1 Vklopite vlečni pogon

1. Zaženite kosilnico (glejte 11.3.1).
2. Povlecite in držite streme pogona (1a) proti krmilnemu sistemu.
3. Vključi se vlečni pogon (pogonsko kolo (12) se premika) in kosilnica se premakne naprej.

POZOR

Preprečite poškodbe izdelka! Preprečite poškodbe izdelka! Streme pogona vedno aktivirajte do konca (do omejevalnika), da preprečite posledične poškodbe menjalnika.

11.5.2 lzklop pogona

1. Spustite streme pogona (1a). Vlečni pogon se izklopi in kosilnica se ustavi.
2. Motor še naprej deluje.

12 Delovna navodila

• Kosite samo z ostrim, brezhibnim rezilom, da se travne bilke ne razcefrajo in trava ne postane rumena.
• Da bo rez čim bolj čist, kosilnico potiskajte v čim bolj ravnih linijah. Te linije se naj vedno prekrivajo za nekaj centimetrov, da ne ostanejo nepokošeni pasovi.
• Poskrbite, da bo spodnja stran ohišja kosilnice čista in odstranite ostanke trave. Obloge otežujejo postopek zagona, negativno vplivajo na kakovost reza in izmet trave.
• Na pobočjih naj bo linija košnje vedno prečno na po-bočje. Drsenje kosilnice lahko preprečite tako, da jo postavite v poševni položaj.

OPOZORILO

Tretje osebe se ne smejo približati.

12.1 Po košnji

- Počakajte, da se motor ohladi, preden izdelek parkirate v zaprtih prostorih.

• Pred ponovno uporabo preverite vse vijake in matice. Zategnite ohlapne vijake.
• Pred ponovno uporabo izpraznite lovilni koš za travo.
• Upoštevajte tudi poglavje »Skladiščenje«.

13 Čiščenje in vzdrževanje

OPOZORILO

Popravila in vzdrževalna dela, ki niso opisana v teh navodilih za uporabo, pustite izvesti samo specializirani delavnici. Uporabljajte samo originalne nadomestne dele.

OPOZORILO

Nepravilno vzdrževanje ali čiščenje lahko povzroči poškodbe!

OPOZORILO

Med čiščenjem, popravilom in vzdrževanjem se lahko izdelek nepričakovano zažene, kar povzroči telesne poškodbe in opekline.

• Izklopite izdelek.
  – Snemite vtiče vžigalne svečke z vžigalne svečke.
  – Počakajte, da se izdelek ohladi.

OPOZORILO

Redno/dnevno in pred zagonom izvajajte vizualni in funkcijski pregled/vzdrževanje, da zagotovite, da je izdelek v dobrem obratovalnem stanju.

- Nepravilno vzdrževanje, uporaba neustreznih nadomestnih delov ali odstranitev ali spreminjanje varnostnih naprav lahko povzroči resno materialno škodo ali telesne poškodbe.

– Če uporabnik teh opravil ne more opraviti sam, se mora posvetovati s specializiranim trgovcem.

13.1 Čiščenje

OPOZORILO

Vdihavanje hlapov goriva/hlapov mazalnega olja in izpušnih plinov lahko povzroči hude poškodbe zdravja, nezavest in v skrajnih primerih smrt.

- Ne vdihavajte hlapov goriva/hlapov mazalnega olja in izpušnih plinov.

– Izdelek uporabljajte le na prostem.

Potrebno orodje:

• Lopatica*
- Ročno čiščenje*
• Stisnjeni zrak*

* = Ni nujno v obsegu dostave!

13.1.1 Čiščenje kosilnice (sl. 14-16)

• Čiščenje z vrtno cevjo je priporočljivo le pri nizkem tlaku. Visokotlačni čistilnik ni primeren za čiščenje izdelka.
• Odstranite lovilni koš za travo in ga očistite z ročno ščetko. S metlo lahko tudi grobo očistite ohišje kosilnice.
• Pri večji umazaniji lahko izdelek obrišete z vlažno krpo.

POZOR

Pred prevračanjem kosilnice popolnoma izpraznite rezervoar za gorivo s sesalno črpalko za črpanje goriva (ni v obsegu dostave).

Kosilnice ni dovoljeno magniti za več kot 90 stopinj.

1. Kosilnico je najbolje magniti nazaj. Prepričajte se, da je vžigalna svečka (8a) obrnjena navzgor. Če je vžigalna svečka (8a) obrnjena navzdol, lahko pride do iztekanja olja, kar lahko povzroči veliko škodo na motorju in uplinjaču.
2. Izdelek lahko tudi magnete na bok, vendar se prepričajte, da je pokrov zračnega filtra (5) na zgornji strani.
3. Z lopatico in ročno krtačo očistite spodnji del kosilnice. Z lopatico odstranite grobe in večje ostanke rastlin z območja rezila (17). Čiščenje spodnjega dela je lažje in temeljitejše takoj po uporabi. Takrat so umazanija in rastlinski ostanki še sveži in jih je lažje razrahljati.
4. Po potrebi in će je umazanijo težko odstraniti, lahko uporabite tudi posebno čistilo. Agresivnih čistil, kot so sredstva za hladno čiščenje ali čistilni bencin, ni dovoljeno uporabljati.
5. Preverite, ali so v izmetu trave ostanki trave in jih po potrebi odstranite.

13.1.2 Kosilnico očistite s priključkom za vodo (10) (sl. 1, 11, 13, 14, 16)

NAPOTEK

Vtič vžigalne svečke znova pravilno namestite nazaj na vžigalno svečko.

1. Najprej odstranite lovilni koš za travo (15).
2. Za čiščenje priključite vrtno cev na priključek za vodo (10) prek vgrajene priključne spojke.
3. Odprite vodo in zaženite kosilnico (glejte).
4. Vrtljivo rezilo (17) se uporablja za vrtinčenje vode.
5. Po nekaj minutah na kosilnici več ne bo umazanije in ostankov trave.
6. Kosilnico pustite delovati kratek čas brez vode, da odstranite večjo količino vlage skozi krožeči zrak rezila (17).

13.2 Vzdrževanje

• Redno, skrbno servisiranje je potrebno, da se ohranita nespremenjen nivo varnosti in zmogljivost izdelka.
• Skrbite za to, da so vse matice, sorniki in vijaki trdno zategnjeni in da izdelek ohranjate v varnem delovnem stanju.

• Redno preverjajte lovilni koš za travo glede obrabe ali izgube funkcionalnosti.

• Iz varnostnih razlogov zamenjajte obrabljene ali poškodovane dele.

• Preverite, ali so sprednja in zadnja kolesa varno pritrjena.
• Za nemoteno premikanje koles priporočamo, da osi in pesta koles očistite vsaj enkrat na sezono.
• Dela, ki niso opisana v teh navodilih za uporabo, smejo izvajati samo pooblaščene specializirane delavnice.
• Izdelek postavite samo na plosko, ravno površino.

Potrebno orodje:

• sesalna črpalka za gorivo*
• Krpa*
  • 17-milimetrski viličasti ključ/natični ključ*
  • 10-milimetrski viličasti ključ/natični ključ*
• Oljna črpalka*
• plitvo korito za prestrezanje olja (za menjavo olja)*
• Lovilna posoda*
  • Bakrena žična krtača*
• Montažni ključ*
• Tipalno merilo*

* = Ni nujno v obsegu dostave!

13.2.1 Menjava rezila (17) (sl. 8, 14)

OPOZORILO

Pri delu s poškodovanim rezilom obstaja ne- varnost poškodbe.

– Nosite zaščitne rokavice!
– Iz varnostnih razlogov naj rezilo naostri in uravnoteži samo pooblaščena specializirana delavnica. Da bo rezultat dela optimalen, priporočamo, da se rezilo preveri enkrat letno.
– Pri menjavi rezila je dovoljeno uporabljati samo originalne nadomestne dele.

1. Preden odstranite rezilo izpraznite rezervoar za gorivo (4) s črpalko za gorivo. Nikoli ne nagnite kosilnice na stran ali naprej, ko je rezervoar za gorivo ali olje poln! To lahko poškoduje motor in razveljavi garancijo.
2. Držite rezilo (17) z eno roko.
3. Z viličastim ključem velikosti SW17 zavrtite vijak rezila (17a) v nasprotni smeri urinega kazalca z vretena motorja (17c). Odstranite podložko (17d) in podložko (17b).
4. Ponovno namestite novo rezilo (17) v obratnem vrstnem redu. Pravilno pritrdite vijak rezila (17a). Prepričajte se, da je rezilo (17) pravilno nameščeno in poravnano z vretenom motorja (17c).
5. Navor za zategovanje vijaka rezila (17a) je 45 Nm. Ob zamenjavi rezila (17) zamenjajte tudi vijak rezila (17a).

13.2.1.1 Poškodovana rezila (17)

Če rezilo (17) pride v stik z oviro, takoj izklopite motor in snemite vtič vžigalne svečke (8).

• Preverite, ali je rezilo (17) poškodovano.
• Poškodovana ali upognjena rezila (17) morate zamenjati.
• Nikoli ne poravnajte upognjenega rezila (17).

- Nikoli ne delajte s krivim ali močno obrabljenim rezilom (17), saj to povzroča tresljaje in lahko povzroči še več poškodb kosilnice.

13.2.2 Preverjanje ravni olja (sl. 7)

OPOZORILO

Vdihavanje hlapov goriva/hlapov mazalnega olja in izpušnih plinov lahko povzroči hude poškodbe zdravja, nezavest in v skrajnih primerih smrt.

• Ne vdihavajte hlapov goriva/hlapov mazalnega olja in izpušnih plinov.
  – Izdelek uporabljajte le na prostem.

POZOR

Poškodbe izdelka!

Če izdelek uporabljate s premajhno količino motornega in menjalniškega olja, lahko to povzroči poškodbe motorja.

– Pred zagonom dolijte gorivo in olje. Izdelek se dostavi brez motornega in menjalniškega olja.
- Uporabljajte samo motorno olje SAE 10W-30 ali SAE 10W-40.

POZOR

Poškodbe okolja!

Izteklo olje lahko povzroči trajno škodo na okolju. Tekočina je zelo strupena in lahko hitro povzroči onesnaženje vode.

– Olje dolivajte/odstranjujte samo na ravnih, pritrjenih površinah.
– Uporabite polnilni nastavek ali lijak.
– Izpuščeno olje prestrezite s primerno posodo.

-

– Olje odstranite v skladu z lokalnimi predpisi.

1. Odvijte merilno palico za olje (13) tako, da jo zavrtite v levo in jo obrišite s čisto krpo, ki ne pušča vlaken.
2. Znova vstavite merilno palico za olje (13) in preverite raven olja, ne da bi merilno palico za olje (13) znova privili.
3. Izvlecite merilno palico za olje (13) in v vodoravnem položaju odčitajte raven olja. Nivo olja mora biti vedno znotraj oznak na merilni palici za olje (13).
4. Nato ponovno privijte merilno palico za olje (13).

13.2.3 Menjava olja

Motorno olje menjajte enkrat na leto pred začetkom sezo- ne, ko je motor ogret na delovno temperaturo in ugasnjen.

Uporabljajte samo motorno olje (SAE 10W-30/SAE 10W-40).

1. Izvijte merilno palico za olje (13), tako da jo zavrtite v levo.
2. Z oljno črpalko (s cevjo) iztisnite motorno olje skozi nalivno grlo.
3. Dolijte sveže motorno olje in preverite nivo olja (glejte 10.1).

13.2.4 Izpuščanje goriva s črpalko za gorivo (sl. 8)

1. Pod cevjo sesalne črpalke za gorivo držite lovilno posodo.
2. Odvijte pokrov rezervoarja (4a) in ga odstranite.
3. Cevko črpalke za odsesavanje goriva potisnite v rezervoar za gorivo (4) in gorivo v celoti izčrpajte z čr-palko za odsesavanje goriva.
4. Pokrov rezervoarja (4a) znova zategnite.
5. Da bi zagotovili, da v uplinjaču ni ostalo nič goriva, morate iz uplinjača izpustiti preostalo gorivo. Za ta na- men pod uplinjač postavite lovilno posodo in odprite vijak uplinjača (18) z viličastim ključem velikosti 10.

13.2.5 Vzdrževanje zračnega filtra (5a) (sl. 15)

NEVARNOST

Gorivo se lahko pri napačnem čiščenju vžge in po možnosti eksplodira. To povzroči hude poškodbe ali smrt.

– Zračni filter očistite samo s potrkavanjem.
- Zračnega filtra nikoli ne čistite z bencinom ali vnetljivimi topili.

POZOR

Nevarnost materialnih poškodb!

Uporaba motorja brez ali s poškodovanim filtrirnim elementom lahko povzroči poškodbe motorja.

- Motor ne sme nikoli delovati s poškodovanim filtrirnim elementom zračnega filtra. Umazanija lahko povzroči zelo resno škodo na motorju.

Umazani zračni filtri (5a) zmanjšajo motorno moč zaradi manjšega dovajanja zraka v uplinjač. Zaradi tega je potrebno redno pregledovanje.

Zračni filter (5a) preverite vsakih 25 obratovalnih ur in ga po potrebi očistite. Če je zrak zelo prašen, zračni filter (5a) preverjajte pogosteje.

1. Snemite pokrov zračnega filtra (5) in odstranite zračni filter (5a).
2. Zračni filter (5a) očistite samo s potrkavanjem.
3. Zamenjajte pokvarjen zračni filter (5a) z novim.
4. Zračni filter (5a) namestite nazaj in namestite pokrov zračnega filtra (5).

13.2.6 Vzdrževanje vžigalne svečke (8a) (sl. 16, 17)

Vžigalno svečko (8a) po 10 obratovalnih urah prvič preverite glede umazanije in jo po potrebi očistite s krtačo z bakrenimi žicami. Nato vžigalno svečko (8a) vzdržujte vsakih 50 obratovalnih ur.

1. Snemite vtič vžigalne svečke (8), tako da ga zavrtite.
2. Vžigalno svečko (8a) odstranite s ključem za vžigalno svečko.
3. S pomočjo tipalnega merila nastavite razmak na 0,75 mm (0,030"). Ponovno namestite vžigalno svečko (8a) in pazite, da je ne zategnete preveč.

13.2.7 Vzvod motorne zavore (1b) (sl. 1, 9)

Motor je opremljen z mehansko zavoro, ki jo morate redno preverjati. Ko sprostite vzvod motorne zavore (1b), se mora rezilo (17) ustaviti v 7 sekundah.

Delujoče rezilo (17) povzroča jasno zaznavne zvoke vetra. Na delovanje rezila (17) opozarja hrup vetra, zato ga je mogoče nadzorovati.

NAPOTEK

Če opazite, da naprava za zaustavitev rezila ne deluje pravilno, se obrnite na službo za pomoč strankam ali specializirano delavnico.

Prepričajte se, da je izdelek v brezhibnem stanju skozi celotno življenjsko dobo. Nepravilno vzdrževanje lahko povzroči življenjsko nevarne poškodbe.

Izdelek se lahko nepričakovano zažene in privede do poškodb.

– Pred vsemi čiščenji in vzdrževalnimi deli izključite motor.
– Počakajte, da se motor ohladi.
– Snemite vtič vžigalne svečke z vžigalne svečke.
- Odstranite akumulator.

NAPOTEK

Za transport morate višino reza vedno nastaviti v najviš- ji položaj.

1. Posodo za gorivo izpraznite s sesalno črpalko za gorivo v odobreno lovilno posodo.
2. Odstranite motorno olje toplega motorja.
3. Očistite hladilna rebra valja in ohišje.
4. Zložite zgornji ročaj za potiskanje (1) (glejte 15.2).
5. Ovijte nekoliko slojev valovite lepenke med zgornji (1) in spodnji ročaj za potiskanje (3) ter motor, da preprečite drgnjenje.
6. Za preprečitev telesnih in materialnih poškodb je treba izdelek pri prevažanju v vozilih zavarovati pred prevračanjem.

15 Skladiščenje

POZOR

Pred skladiščenjem izdelek očistite in opravite vzdrževanje.

POZOR

Izdelka ne shranjujte s polnim lovilnim košem za travo. V vročem vremenu začne trava pod vplivom vročine fermentirati. Obstaja nevarnost požara!

Izdelek in njegove dodatke hranite v temnem, suhem in zaščitenem pred zmrzaljo mestu, ki je nedostopno otrokom.

Optimalna temperatura shranjevanja je med 5 °C in 30 °C.

Izdelek shranjujte v originalni embalaži.

Pokrijte izdelek, da ga zaščitite pred prahom ali vlago. Navodila za uporabo shranjujte skupaj z izdelkom.

• Izdelka nikoli ne skladiščite z gorivom v rezervoarju za gorivo v stavbi, kjer bi hlapi goriva lahko prišli v stik z odprtim ognjem ali iskrami.
• Počakajte, da se motor ohladi, preden izdelek odstavi- te v zaprtih prostorih.
• Pri daljšem skladiščenju s sesalno črpalko za gorivo izpraznite rezervoar za gorivo (ni v obsegu dostave).
• Da preprečite nevarnost požara, na motorju, izpuhu in območju okoli rezervoarja za gorivo ne sme biti trave, listja ali iztekle masti (olja).

15.1 Priprave na skladiščenje kosilnice

OPOZORILO

Goriva ne črpajte v zaprtih prostorih, v bližini ognja ali medtem ko kadite. Plinski hlapi lahko povzročijo eksplo-zije ali požar.

1. Izpraznite rezervoar za gorivo (4) (glejte 13.2.4).
2. Izvedite menjavo olja. (glejte 13.2.3).
3. Povlecite vtič vžigalne svečke (8) z vžigalne svečke (8a). Vžigalno svečko (8a) odstranite s ključem za vžigalno svečko. (glejte 13.2.6).
4. Z ročko za olje nalijte približno 0,2 l olja v valj.
5. Počasi vlecite zaganjalno vrvico (16), da olje zaščiti notranjost valja.
6. Ponovno privijte vžigalno svečko (8a).
7. Očistite hladilna rebra valja in ohišje (glejte 13.1.1).
8. Očistite celoten izdelek, da zaščitite lak.
9. Izdelek shranite na dobro zračenem mestu ali kraju.

15.2 Zlaganje zgornjega ročaja za potiskanje (1) (sl. 1, 5)

OPOZORILO

Nevarnost zagozditve!

Ročaj za potiskanje vedno držite z eno roko v najvišjem položaju.

– Nikoli ne vstavljajte prstov med zgornji in spodnji ročaj za potiskanje.

Zaradi varčevanja s prostorom je zgornji ročaj za potiska- nje (1) zložljiv.

1. Odstranite lovilni koš za travo (15).
2. Odstranite zaganjalno vrvico (16) s kavlja potege (16a).
3. Nekoliko popustite zvezdaste matice (2) na zgornjem ročaju za potiskanje (1) (ne odpirajte jih popolnoma!).
4. Preklopite zgornji ročaj za potiskanje (1) navzdol. Kabli ne smejo biti stisnjeni.

16 Popravila in naročanje rezervnih delov

Po popravilu ali vzdrževanju se prepričajte, da so vsi varnostno relevantni deli nameščeni in v brezhibnem stanju. Dele, ki bi lahko povzročili telesne poškodbe, shranite na drugim osebam in otrokom nedosegljivem mestu.

POZOR

Po zakonu o odgovornosti za izdelke ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovnih popravil ali neuporabe originalnih nadomestnih delov.

Pooblastite servisno službo ali pooblaščenega strokovnjaka. Enako velja tudi za pribor.

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

POZOR

Pomemben napotek v primeru popravila

Ko izdelek vračate v popravilo, upoštevajte, da ga mo-rate zaradi varnostnih razlogov na servisno postajo pos-lati brez olja in bencina.

16.1 Naročanje nadomestnih delov

Pri naročanju nadomestnih delov morate navesti naslednje podatke:

• Oznaka modela
• Številka izdelka
• Podatki na tipski ploščici

Nadomestni deli/oprema

Rezilo – št. izdelka: 7911200636

Motorno olje – št. izdelka: 7850000025

16.2 Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: Vžigalna svečka, zračni filter, rezilo, klinasti jermen

Več informacij o odlaganju iztrošene naprave med odpadke izveste pri lokalni skupnosti ali občinski upravi.

Goriva in olja

• Pred odstranjevanjem izdelka med odpadke je treba rezervoar za gorivo in rezervoar za motorno olje izprazniti!
• Gorivo in motorno olje ne sodita med gospodinjske, pač pa ju morate zavreči oz. oddati na zbirno mesto ločeno!

18 Pomoč pri motnjah

Motnja Morebiten vzrok Ukrep
Nemiren tek, močno tresenje izdelka.	Vijaki so zrahljani. Preverite vijake.
	Pritrditev rezila je zrahljana. Preverite pritrditev rezila.
	Rezilo ni uravnoteženo. Zamenjajte rezilo.
Motor ne deluje. Vzvod motorne zavore	ni pritisnjen. Pritisnite vzvod motorne zavore.
	Ročica za plin je v nepravilnem položaju. Preverite nastavitev.
	Okvarjena vžigalna svečka. Zamenjajte vžigalno svečko.
	Rezervoar za gorivo je prazen. Dolijte gorivo.
	Umazano gorivo. Izpraznite rezervoar za gorivo in ga na-polnite s čistim gorivom.
	Motor je okvarjen.	Obrnite se na pooblaščeno servisno službo.
Motor teče nemirno.	Zračni filter je umazan.	Očistite zračni filter.
	Vžigalna svečka je umazana.	Očistite vžigalno svečko.
Trava je rumena, rez ni enakomeren.	Zračni filter je umazan.	Očistite zračni filter.
	Vžigalna svečka je umazana.	Očistite vžigalno svečko.
Izmet trave ni enakomeren.	Višina reza je prenizka.	Nastavitev višine košnje.
	Obrabljeno rezilo.	Zamenjajte rezilo.
	Zamašen lovilni koš za travo.	Izpraznite lovilni koš za travo ali sprostite zamašitev.

19 EU izjava o skladnosti

Prevod originalne izjave o skladnosti

Proizvajalec:

Scheppach GmbH

S polno odgovornostjo izjavljamo, da je tukaj opisani izdelek v skladu z veljavnimi smernicami in standardi.

Znamka:

SCHEPPACH

Oznaka izdelka:

Bencinska kosilnica - MS150-42

Št. art.

59112499969,

59112509958,

5911249906

Direktive EU:

2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,

* Zgoraj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junij 2011 za omejevanje uporabe določenih nevarnih snovi v električnih in elektronskih napravah.

Uporabljeni standardi:

EN ISO 5395-1:2013/A1:2018;

EN 5395-2:2013/A2:2017;

EN 14982:2009

Postopek ugotavljanja skladnosti:

2000/14/EG\_2005/88/EG - Priloga: VI

Zagotovljen

96 dB

nivo zračne moči (LWA):

Izmerjeni

94,1 dB

nivo zračne moči (L _WA ):

Priglašeni organ:

TÜV SÜD

Industrie Service GmbH,

Westendstrasse 199,

80686 München,

Nemčija

Številka:

0036

2016/1628/EU

Emisije. Št.: e24*2016/1628*2018/989SRA1/P*0408*00

Pooblaščenec za dokumentacijo:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

1x 0,6 I Ulje za motor

Opasnost po zdravlje!

Udisanje isparenja goriva/ulja za podmazivanje i izduvnih gasova može dovesti do ozbiljnog narušavanja zdravlja, a u ekstremnom slučaju i do smrti.

– Nemojte udisati isparenja goriva/ulja za podmazivanje i izduvne gasove.
– Proizvod koristite samo na otvorenom.

PAŽNJA

11.5 Režim vožnje (sl. 1)

Kosilica za travu je opremljena pogonom zadnjih točkova.

11.5.1 Uključivanje pogona

1. Pokretanje kosilice za travu (vidi 11.3.1).
2. Povucite i držite stremen pogona za vožnju (1a) prema upravljaču.
3. Pogon za vožnju se uključuje (pogonski točak (12) se kreće) i kosilica za travu se pokreće prema napred.

PAŽNJA

Opasnost po zdravlje!

Udisanje isparenja goriva/ulja za podmazivanje i izduvnih gasova može dovesti do ozbiljnog narušavanja zdravlja, a u ekstremnom slučaju i do smrti.

– Nemojte udisati isparenja goriva/ulja za podmazivanje i izduvne gasove.
– Proizvod koristite samo na otvorenom.

Potreban alat:

• Špahtla*
- Ručna metla*
- Komprimovani vazduh*
* = nije obavezno sadržano u opsegu isporuke!

13.1.1 Čišćenje kosilice za travu (sl. 14-16)

Opasnost po zdravlje!

Udisanje isparenja goriva/ulja za podmazivanje i izduvnih gasova može dovesti do ozbiljnog narušavanja zdravlja, a u ekstremnom slučaju i do smrti.

– Nemojte udisati isparenja goriva/ulja za podmazivanje i izduvne gasove.
– Proizvod koristite samo na otvorenom.

PAŽNJA

Rezervni delovi / pribor

Nož - br. artikla: 7911200636

Motorno ulje - br. artikla: 7850000025

16.2 Informacije o servisu

Imajte u vidu da su sledeći delovi ovog proizvoda podložni habanju usled upotrebe ili prirodnom habanju, odn. da se sledeći delovi koriste kao potrošni materijal.

Potrošni delovi*: Svećica za paljenje, prečistač za vazduh, nož, klinasti remen

* = Nije sadržano u obimu isporuke!

17 Odlaganje na otpad i reciklaža

Napomene o pakovanju

Materijali za pakovanje se mogu reciklirati. Odložite pakovanje na ekološki prihvatljiv način.

Očitne pomanjkljivosti morate naznaniti v roku 8 dni po prejemu blaga, v nasprotnem kupec izgubi vse pravice v primeru takih pomanjkljivosti. Garancijo za naše stroje jamčimo pri pravilnem ravnanju v trajanju zakonskega roka veljavnosti garancije ob predaji na tak način, da vsak del stroja, ki postane v tem času dokazljivo neuporaben zaradi napak v materialu ali izdelavi, zamenjamo brezplačno. Za dele, ki jih ne izdelujemo sami, jamčimo samo v tolikšni meri, kolikor nam dopušča naša pravica do dobaviteljev. Stroške vstavljanja novih delov nosi kupec. Zahtevki za zamenjavo in znižanje cene niso sprejemljivi.

Garantii EE
