MS15042 - χλοοκοπτικό SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Χορτοκοπτικό μηχανής θερμικής
Μάρκα	Scheppach
Μοντέλο	MS15042
Κινητήρας	4 χρόνοι, ψύξη αέρα, 150 cm³, 2,6 kW / 3,5 HP
Στροφές κινητήρα	2800 min⁻¹
Καύσιμο	Αμόλυβδη βενζίνη (έως 10% βιοαιθανόλη)
Χωρητικότητα ρεζερβουάρ καυσίμου	1,0 L
Λάδι κινητήρα	SAE 10W-30 ή SAE 10W-40, 0,4 L
Πλάτος κοπής	42 cm
Ύψος κοπής	25 - 75 mm, 7 επίπεδα
Χωρητικότητα καλαθιού συλλογής	45 L
Βάρος	23,2 kg (συναρμολογημένο, άδειο ρεζερβουάρ)
Επίπεδο ηχητικής πίεσης	81,6 dB
Εγγυημένη ηχητική ισχύς	96 dB
Δονήσεις (χέρι-βραχίονας)	5,7 m/s²
Τύπος κίνησης	Πίσω κίνηση
Λειτουργίες	Κοπή, mulching, συλλογή, ρύθμιση ύψους
Τακτική συντήρηση	Καθάρισμα μετά τη χρήση, αλλαγή λαδιού, αλλαγή λεπίδας, φίλτρο αέρα, μπουζί
Ασφάλεια	Φρένο κινητήρα με σταμάτημα λεπίδας σε 7 δευτ., προστασίες
Ανταλλακτικά (παράδειγμα)	Λεπίδα αναφ. 7911200636, Λάδι κινητήρα αναφ. 7850000025

Συχνές ερωτήσεις - MS15042 SCHEPPACH

Πώς να ξεκινήσω το χορτοκοπτικό MS15042;

Ελέγξτε τη στάθμη λαδιού και καυσίμου. Βεβαιωθείτε ότι ο συνδετήρας μπουζί είναι συνδεδεμένος. Σε κρύο καιρό, πατήστε 3 φορές την αντλία καυσίμου. Κρατήστε τον μοχλό φρένου κινητήρα στο τιμόνι και τραβήξτε τον εκκινητήρα καλωδίου με ένα απότομο τράβηγμα.

Ποιο λάδι κινητήρα να χρησιμοποιήσω και πώς να ελέγξω τη στάθμη;

Χρησιμοποιήστε λάδι SAE 10W-30 ή SAE 10W-40. Ξεβιδώστε τη ράβδο μέτρησης λαδιού, σκουπίστε την, ξαναβάλτε χωρίς να βιδώσετε, αφαιρέστε και διαβάστε τη στάθμη μεταξύ των ενδείξεων ελάχιστο και μέγιστο. Η χωρητικότητα είναι 0,4 L.

Πώς να ρυθμίσω το ύψος κοπής;

Σταματήστε τον κινητήρα και αποσυνδέστε το μπουζί. Σπρώξτε τον μοχλό ρύθμισης προς τα έξω, μετακινήστε τον στην επιθυμητή θέση μεταξύ των 7 επιπέδων (25 έως 75 mm), στη συνέχεια αφήστε τον για να κλειδώσει.

Πώς να κάνετε mulching;

Ανεβάστε το πτερύγιο εκτίναξης, αφαιρέστε το καλάθι συλλογής, στη συνέχεια τοποθετήστε το παρεχόμενο εξάρτημα mulching. Ρυθμίστε ένα κατάλληλο ύψος κοπής (κόψτε το πολύ 2 cm σε γρασίδι ύψους 4-6 cm). Το ψιλοκομμένο γρασίδι θα χρησιμεύσει ως λίπασμα.

Πότε και πώς να αλλάξω τη λεπίδα;

Αδειάστε το ρεζερβουάρ καυσίμου. Φορέστε γάντια. Κρατήστε τη λεπίδα και ξεβιδώστε τη βίδα (αριστερόστροφα) με ένα κλειδί 17 mm. Τοποθετήστε τη νέα λεπίδα, βιδώστε στα 45 Nm. Αντικαταστήστε και τη βίδα της λεπίδας.

Τι να κάνω σε περίπτωση έντονων δονήσεων ή ασυνήθιστου θορύβου;

Σταματήστε αμέσως τον κινητήρα. Ελέγξτε ότι όλες οι βίδες είναι σφιγμένες, ότι η λεπίδα δεν έχει καταστραφεί ή είναι ανισόρροπη. Αντικαταστήστε τη λεπίδα εάν χρειαστεί.

Πώς να καθαρίσω το χορτοκοπτικό;

Χρησιμοποιήστε έναν εύκαμπτο σωλήνα με χαμηλή πίεση (όχι πλυστικό υψηλής πίεσης). Για βαθύ καθαρισμό, γείρετε το χορτοκοπτικό αφού αδειάσετε το ρεζερβουάρ. Καθαρίστε το κάτω μέρος με μια σπάτουλα και μια βούρτσα. Η σύνδεση νερού επιτρέπει τον καθαρισμό με τον κινητήρα σε λειτουργία.

Πώς να προετοιμάσω το χορτοκοπτικό για τον χειμώνα;

Αδειάστε το ρεζερβουάρ καυσίμου και το λάδι. Αποσυνδέστε το μπουζί. Ρίξτε 0,2 L λαδιού στον κύλινδρο και τραβήξτε αργά τον εκκινητήρα. Καθαρίστε τα πτερύγια ψύξης. Διπλώστε το τιμόνι και αποθηκεύστε σε ξηρό και προστατευμένο από παγετό μέρος.

Ποιοι είναι οι σημαντικοί κανόνες ασφαλείας;

Φορέστε γερά παπούτσια και μακρύ παντελόνι. Κρατήστε παιδιά και ζώα μακριά. Μην κουρεύετε σε κλίση >15°. Σταματήστε τον κινητήρα πριν από οποιονδήποτε καθαρισμό. Μην κάνετε ποτέ ανεφοδιασμό με ζεστό κινητήρα. Χρησιμοποιείτε μόνο σε εξωτερικούς χώρους.

Πού να βρω ανταλλακτικά;

Τα γνήσια ανταλλακτικά είναι διαθέσιμα από το τμήμα εξυπηρέτησης πελατών της Scheppach. Για παραγγελία, αναφέρετε το μοντέλο MS15042 και τον αριθμό αναφοράς του εξαρτήματος. Παραδείγματα: λεπίδα αναφ. 7911200636, λάδι κινητήρα αναφ. 7850000025.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MS15042 SCHEPPACH

GR Χλοοκοπτική μηχανή βενζίνης | Μετάφραση του πρωτοτύπου των οδηγιών χρήσης..... 329

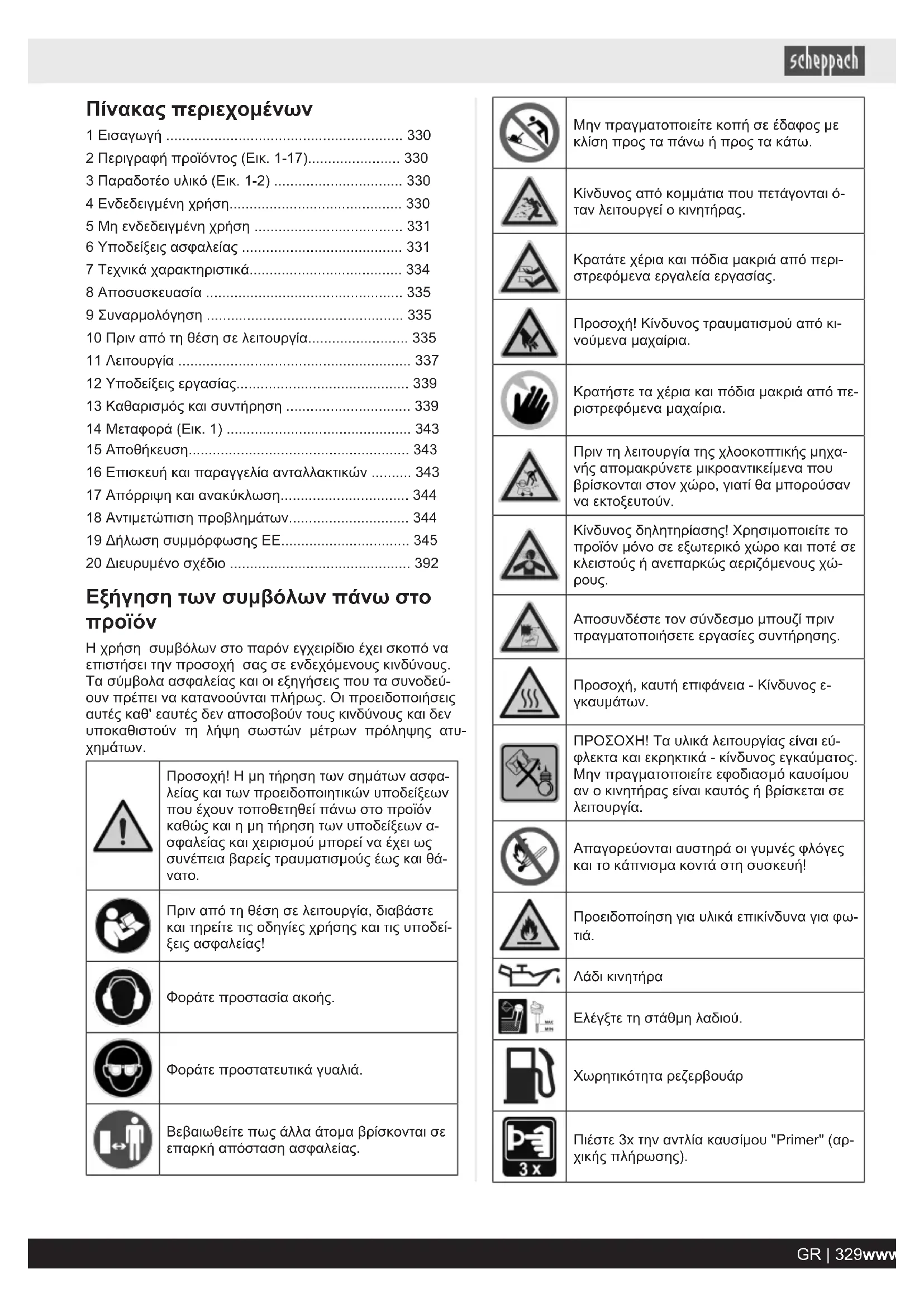

Πίνακας περιεχομένων

1 Εισαγωγή 330
2 Περιγραφή προϊόντος (Εικ. 1-17)...... 330
3 Παραδοτέο υλικό (Εικ. 1-2) ...... 330
4 Ενδεδειγμένη χρήση.... 330
5 Μη ενδεδειγμένη χρήση 331
6 Υποδείξεις ασφαλείας 331
7 Τεχνικά χαρακτηριστικά.... 334
8 Αποσυσκευασία 335
9 Συναρμολόγηση 335
10 Πριν από τη θέση σε λειτουργία...... 335
11 Λειτουργία 337
12 Υποδείξεις εργασίας.... 339
13 Καθαρισμός και συντήρηση 339
14 Μεταφορά (Εικ. 1) 343
15 Αποθήκευση.... 343
16 Επισκευή και παραγγελία ανταλλακτικών ...... 343
17 Απόρριψη και ανακύκλωση...... 344
18 Αντιμετώπιση προβλημάτων.... 344
19 Δήλωση συμμόρφωσης ΕΕ...... 345
20 Διευρυμένο σχέδιο 392

Εξήγηση των συμβόλων πάνω στο προϊόν

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Προσοχή! Η μη τήρηση των σημάτων ασφαλείας και των προειδοποιητικών υποδείξεων που έχουν τοποθετηθεί πάνω στο προϊόν καθώς και η μη τήρηση των υποδείξεων ασφαλείας και χειρισμού μπορεί να έχει ως συνέπεια βαρείς τραυματισμούς έως και θάνατο.
	Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας!
	Φοράτε προστασία ακοής.
	Φοράτε προστατευτικά γυαλιά.
	Βεβαιωθείτε πως άλλα άτομα βρίσκονται σε επαρκή απόσταση ασφαλείας.

	Μην πραγματοποιείτε κοπή σε έδαφος με κλίση προς τα πάνω ή προς τα κάτω.
	Κίνδυνος από κομμάτια που πετάγονται ό- ταν λειτουργεί ο κινητήρας.
	Κρατάτε χέρια και πόδια μακριά από περι- στρεφόμενα εργαλεία εργασίας.
	Προσοχή! Κίνδυνος τραυματισμού από κι- νούμενα μαχαίρια.
	Κρατήστε τα χέρια και πόδια μακριά από πε- рιστρεφόμενα μαχαίρια.
	Πριν τη λειτουργία της χλοοκοπτικής μηχα- νής απομακρύνετε μικροαντικείμενα που βρίσκονται στον χώρο, γιατί θα μπορούσαν να εκτοξευτούν.
	Κίνδυνος δηλητηρίασης! Χρησιμοποιείτε το προϊόν μόνο σε εξωτερικό χώρο και ποτέ σε κλειστούς ή ανεπαρκώς αεριζόμενους χώ- ρους.
	Αποσυνδέστε τον σύνδεσμο μπουζί πριν πραγματοποιήσετε εργασίες συντήρησης.
	Προσοχή, καυτή επιφάνεια - Κίνδυνος ε- γκαυμάτων.
	ΠΡΟΣΟΧΗ! Τα υλικά λειτουργίας είναι εύ- φλεκτα και εκρηκτικά - κίνδυνος εγκαύματος. Μην πραγματοποιείτε εφοδιασμό καυσίμου αν ο κινητήρας είναι καυτός ή βρίσκεται σε λειτουργία.
	Απαγορεύονται αυστηρά οι γυμνές φλόγες και το κάπνισμα κοντά στη συσκευή!
	Προειδοποίηση για υλικά επικίνδυνα για φω- τιά.
	Λάδι κινητήρα
	Ελέγξτε τη στάθμη λαδιού.
	Χωρητικότητα ρεζερβουάρ
	Πιέστε 3x την αντλία καυσίμου "Primer" (αρ- χικής πλήρωσης).
	Μήκος του μαχαιριού. Μέγ. πλάτος κοπής.
	DRIVE - Βραχίονας μονάδας κίνησης πορείαςSTOP - Μοχλός φρένου κινητήρα
	Εγγυημένη στάθμη ηχητικής ισχύος του προϊόντος.
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.

1 Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

Σας ευχόμαστε να απολαύσετε κατά την εργασία σας το νέο σας προϊόν.

Υπόδειξη:

Ο κατασκευαστής αυτού του προϊόντος δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης για προϊόντα, για ζημιές που προκαλούνται σε ή από αυτό το προϊόν στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση
• παράβλεψη των οδηγιών χειρισμού
• επισκευές από τρίτους, μη εξουσιοδοτημένους τεχνικούς
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλλα- κτικών
• μη ενδεδειγμένη χρήση

Προσέξτε:

Οι οδηγίες χειρισμού αποτελούν μέρος αυτού του προϊόντος.

Περιέχουν σημαντικές υποδείξεις για να εργάζεστε με το προϊόν με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους εκτός διαθεσιμότητας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής του προϊόντος. Επιπρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία του προϊόντος.

Πριν τη χρήση του προϊόντος εξοικειωθείτε με όλες τις υποδείξεις χειρισμού και ασφαλείας. Χρησιμοποιείτε το προϊόν μόνον όπως περιγράφεται και για τους αναφερόμενους τομείς χρήσης. Φυλάξτε με ασφάλεια τις οδηγίες χειρισμού και σε περίπτωση μεταβίβασης του προϊόντος παραδώστε μαζί και όλα τα έγγραφα.

2 Περιγραφή προϊόντος (Εικ. 1-17)

1. Πάνω βραχίονας ώθησης
   1a.Βραχίονας μονάδας κίνησης πορείας
   1b. Μοχλός φρένου κινητήρα

2. Παξιμάδι αστεροειδούς λαβής

2a. Bíðα (M8)

2b. Ροδέλα συναρμογής

1. Κάτω βραχίονας ώθησης

За. Κλιπ καλωδίων

3b. Πλάκα-οδηγός

1. Ρεζερβουάρ καυσίμου

4a. Πώμα ρεζερβουάρ

5.Κάλυμμα φίλτρου αέρα

5a. Φίλτρο αέρα

1. Αντλία αρχικής πλήρωσης

2. Τροχός

3. Σύνδεσμος μπουζί

8a. Μπουζί

1. Εξάτμιση

2. Σύνδεση νερού

3. Ρύθμιση ύψους κοπής

12.Κινητήριος τροχός

1. Ράβδος ένδειξης στάθμης λαδιού

2. Κλαπέτο εξαγωγής

14a. Ένθετο τεμαχισμού

1. Σάκος συλλογής γρασιδιού

2. Εκκινητής με σχοινί

16a. Άγκιστρο σχοινιού

1. Μαχαίρι

17a. Βίδα μαχαιριού

17b. Ροδέλα συναρμογής (μεταλλική)

17c. Άξονας κινητήρα

17d. Ροδέλα συναρμογής (πλαστική)

18.Βίδα καρμπιρατέρ

3 Παραδοτέο υλικό (Εικ. 1-2)

Θέση Ποσότητα Ονομασία

1. 1x Πάνω βραχίονας ώθησης

2.4x Παξιμάδι αστεροειδούς λαβής

2a. 4x Bíδα (M8)

2b. 4x Ροδέλα συναρμογής

1. 2x Κάτω βραχίονας ώθησης

3a. 1x Κλιπ καλωδίων

14a. 1x'Evθετο τεμαχισμού

1. 1x Σάκος συλλογής γρασιδιού

1x Χλοοκοπτική μηχανή βενζίνης

1x Οδηγίες χρήσης

MS150-42 (59112499969)

1x 0,6 | Λάδι κινητήρα

1x 0,6 | Λάδι κινητήρα

1. 1x ανταλλακτικό μαχαίρι

4 Ενδεδειγμένη χρήση

Η βενζινοκίνητη χλοοκοπτική μηχανή είναι ενδεδειγμένη για ιδιωτική χρήση σε οικιακούς κήπους και γενικά κήπους ερασιτεχνικής απασχόλησης. Ως χλοοκοπτικές μηχανές για ιδιωτικούς οικιακούς ή ερασιτεχνικής απασχόλησης κήπους θεωρούνται αυτές των οποίων η ετήσια χρήση κατά κανόνα δεν υπερβαίνει τις 50 ώρες και χρησιμοποιούνται για κύριο λόγο για τη φροντίδα χλόης ή γκαζόν, αλλά όχι σε δημόσιες εγκαταστάσεις, πάρκα, αθλητικές εγκαταστάσεις, ούτε στους τομείς της γεωργίας ή της δασοκομίας.

Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σύμφωνα με την ενδεδειγμένη χρήση του. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης και όχι ο κατασκευαστής.

Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.

Όσοι χειρίζονται και συντηρούν το προϊόν πρέπει να είναι εξοικειωμένοι με αυτό και να έχουν ενημερωθεί για τους ενδεχόμενους κινδύνους.

Οι τροποποιήσεις στο προϊόν αποκλείουν κάθε ευθύνη του κατασκευαστή καθώς και κάθε ευθύνη για όσες ζημιές προκύψουν από αυτές.

Η λειτουργία του προϊόντος επιτρέπεται μόνο με γνήσια εξαρτήματα και γνήσια αξεσουάρ από τον κατασκευαστή.

Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χαρακτηριστικά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για τη δική σας ασφάλεια, πριν τη θέση σε λειτουργία του προϊόντος, διαβάστε σχολαστικά και πλήρως το πα- ρόν εγχειρίδιο και τις γενικές υποδείξεις ασφαλείας. Ό- ταν παραδίδετε το προϊόν σε τρίτους, πάντα παραδίδετε μαζί και τις παρούσες οδηγίες χρήσης.

5 Μη ενδεδειγμένη χρήση

Λάβετε υπόψη ότι τα προϊόντα μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν το προϊόν χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η χλοοκοπτική μηχανή δεν επιτρέπεται να χρησιμοποιηθεί (μεταξύ άλλων) για τις ακόλουθες δραστηριότητες λόγω σωματικού κινδύνου για τον χρήστη:

• για το κλάδεμα θάμνων, φυτικών φραχτών και συστάδων,
  – για την κοπή αναρριχόμενων φυτών,
• για τη φροντίδα γκαζόν σε φυτεμένες στέγες και γλάστρες μπαλκονιών,
  – για τεμαχισμό και κατατεμαχισμό προϊόντων κοπής δέντρων και φυτικών φραχτών,
• για καθαρισμό μονοπατιών (με αναρρόφηση, απομάκρυνση με φύσημα),
• για ισοπέδωση υψωμάτων του εδάφους, π.χ. σε φωλιές από τυφλοπόντικες,
  – για μεταφορά υλικού κοπής, εκτός από μέσα στον ειδικά προβλεπόμενο σάκο συλλογής γρασιδιού.

Εξήγηση των λέξεων επισήμανσης που υπάρχουν στις οδηγίες χρήσης

KINDYNOΣ

Λέξη επισήμανσης μιας άμεσα επικείμενης επικίνδυνης κατάστασης η οποία, αν δεν αποφευχθεί, θα έχει ως συνέπεια θάνατο ή βαρύ τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λέξη επισήμανσης μιας ενδεχόμενης επικίνδυνης κατάστασης η οποία, αν δεν αποφευχθεί, θα μπορούσε να έχει ως συνέπεια θάνατο ή βαρύ τραυματισμό.

ΠΡΟΣΟΧΗ

Λέξη επισήμανσης μιας ενδεχόμενης επικίνδυνης κατάστασης η οποία, αν δεν αποφευχθεί, θα μπορούσε να έχει ως συνέπεια μικρής ή μέτριας βαρύτητας τραυματισμό.

ΕΠΙΣΗΜΑΝΣΗ

Λέξη επισήμανσης μιας ενδεχόμενης επικίν- δυνης κατάστασης η οποία, αν δεν αποφευ- χθεί, θα μπορούσε να έχει ως συνέπεια υλι- κές ζημιές στο προϊόν/σε ιδιοκτησία.

6 Υποδείξεις ασφαλείας

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που παρέχονται με το προϊόν σας.

Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθούν σοβαροί τραυματισμοί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν εργαστείτε με το προϊόν, εξοικειωθείτε καλά με όλα τα εξαρτήματα χειρισμού.

– Ασκηθείτε στον χειρισμό του προϊόντος και ζητήστε από έναν πεπειραμένο χρήστη ή ειδικευμένο άτομο να σας εξηγήσει τη λειτουργία, τη μέθοδο δράσηφ και τις τεχνικές εργασίας με το προϊόν.

- Διασφαλίζετε ότι σε περίπτωση ανάγκης μπορείτε να απενεργοποιήσετε άμεσα το προϊόν.

– Η ακατάλληλη χρήση του προϊόντος μπορεί να έχει ως συνέπεια σοβαρούς τραυματισμούς.

– Αν προκύψει ένα ατύχημα ή ένα πρόβλημα κατά τη διάρκεια της λειτουργίας, απενεργοποιήστε άμεσα το προϊόν. Φροντίστε τα τραύματα κατάλληλα ή καλέστε ένα γιατρό.

Ποιος δεν επιτρέπεται να χρησιμοποιεί το προϊόν:

• Παιδιά και άλλα άτομα, τα οποία δεν γνωρίζουν τις οδηγίες χρήσης (τοπικοί κανονισμοί μπορεί να καθορίζουν την ελάχιστη ηλικία του χειριστή).
- Πρόσωπα, τα οποία βρίσκονται υπό την επήρεια αλκούλ, ναρκωτικών και φαρμακευτικών ουσιών, ή τα οποία είναι κουρασμένα ή άρρωστα.

6.1 Υποδείξεις ασφαλείας για μη αυτοκινούμενη χλοοκοπτική μηχανή

• Διαβάστε με επιμέλεια τις οδηγίες χρήσης. Εξοικειωθείτε με τις ρυθμίσεις και με τη σωστή χρήση του προϊόντος.
- Μην επιτρέπετε ποτέ τη χρήση της χλοοκοπτικής μηχανής από παιδιά, ή άλλα άτομα που δεν γνωρίζουν τις οδηγίες χρήσης. Τοπικοί κανονισμοί μπορεί να καθορίζουν την ελάχιστη ηλικία του χρήστη.
• Ποτέ μην πραγματοποιείτε κοπή με τη μηχανή ενώ βρίσκονται κοντά άλλα άτομα, ιδιαίτερα παιδιά, ή ζώα. Έχετε υπόψη σας, ότι ο χειριστής της μηχανής ή ο χρήστης είναι υπεύθυνος για ατυχήματα με άλλα άτομα ή την ιδιοκτησία τους.
- Πραγματοποιείτε κοπή μόνο αν έχετε καλή ορατότητα. Είναι σημαντικό να κρατάτε τρίτους σε απόσταση.
- Σε περίπτωση που παραδώσετε το προϊόν σε άλλους, παραδώστε μαζί και τις παρούσες οδηγίες χειρισμού.
- Κατά τη διάρκεια της κοπής πρέπει πάντα να φοράτε στέρεα, αντιολισθητικά υποδήματα και μακριά παντελόνια. Μην πραγματοποιείτε κοπή ξυπόλητοι ή με ελαφρά σανδάλια.
- Ελέγξετε τη μορφολογία εδάφους στο οποίο θα χρησιμοποιηθεί το προϊόν και αφαιρέστε όλα τα αντικείμενα που μπορεί να πιάσει και να εκτοξεύσει, όπως πέτρες, παιχνίδια, κλαδιά, σύρματα κλπ.
- Σβήστε το μοτέρ, περιμένετε να ακινητοποιηθεί και αφαιρέστε τον σύνδεσμο μπουζί, αν

• Απομακρύνεστε από το προϊόν.
  – πρόκειται να εξαλείψετε θέσεις με μπλοκάρισμα ή έμφραξη.
  – Το προϊόν έχει έρθει σε επαφή με ξένα σώματα.
• Прокύψουν προβλήματα και ασυνήθιστοι κραδα- σμοί στο προϊόν.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το καύσιμο είναι πολύ εύφλεκτο:

• Φυλάσσετε το καύσιμο μόνο σε περιέκτες (ειδικά δοχεία) που προβλέπονται για τον σκοπό αυτό.
  • Πραγματοποιείτε τον ανεφοδιασμό καυσίμου μόνο σε ανοικτό εξωτερικό χώρο και μην καπνίζετε κατά τη διάρκεια του ανεφοδιασμού.
  • Το καύσιμο πρέπει να προστίθεται πριν την εκκίνηση του κινητήρα. Όσο είναι σε λειτουργία ο κινητήρας ή αμέσως μετά την απενεργοποίηση του προϊόντος, δεν επιτρέπεται να ανοιχτεί το πώμα του ρεζερβουάρ ή να συμπληρωθεί καύσιμο.
  • Αν έχει χυθεί καύσιμο, δεν πρέπει να γίνει καμία προσπάθεια να εκκινηθεί το μοτέρ. Αντίθετα πρέπει το προϊόν να απομακρυνθεί από την επιφάνεια που έχει

λερωθεί με καύσιμο. Πρέπει να αποφύγετε οποιαδή- ποτε προσπάθεια εκκίνησης έως ότου έχουν εξατμι- στεί οι ατμοί καυσίμου.

• Για λόγους ασφαλείας πρέπει τα πώματα του ρεζερβουάρ καυσίμου και γενικά όλα τα πώματα ρεζερβουάρ να αντικαθίστανται αν έχουν υποστεί ζημιά.
- Ποτέ μη φυλάσσετε καύσιμο κοντά σε πηγή σπινθήρων. Πάντα χρησιμοποιείτε ένα εγκεκριμένο δοχείο. Κρατάτε το καύσιμο μακριά από παιδιά.
• Αντικαταστήστε τον σιγαστήρα αν έχει υποστεί ζημιά.
• Πριν από τη χρήση πρέπει πάντα να ελέγχετε οπτικά αν το μαχαίρι και τα μπουλόνια στερέωσης έχουν υποστεί φθορά ή ζημιά. Για την αποφυγή κατάστασης έλλειψης ζυγοστάθμισης, τα μαχαίρια και τα μπουλόνια στερέωσης που έχουν υποστεί φθορά ή ζημιά επιτρέπεται να αντικαθίστανται μόνο κατά ζεύγη.

6.2 Χειρισμός

Χειρισμός:

• Βεβαιωθείτε ότι όλα τα παξιμάδια, τα μπουλόνια και οι βίδες έχουν σφιχτεί καλά, και ότι το προϊόν διατηρείται πάντα σε ασφαλή κατάσταση εργασίας.
• Ποτέ μη φυλάσσετε το προϊόν με καύσιμο στο ρεζερβουάρ στο εσωτερικό ενός κτιρίου, στο οποίο υπάρχει η πιθανότητα οι ατμοί καυσίμου να έρθουν σε επαφή με γυμνή φλόγα ή σπινθήρες.
• Αφήστε να κρυώσει το μοτέρ πριν σταθμεύσετε το προϊόν σε κλειστό χώρο.
  • Για να αποφύγετε κίνδυνο πυρκαγιάς, διατηρείτε το μοτέρ, την εξάτμιση και την περιοχή γύρω από το ρεζερβουάρ καυσίμου καθαρά από χορτάρια, φύλα ή γράσο (λάδι) που έχει διαρρεύσει.
• Ελέγχετε τακτικά το σύστημα συλλογής γρασιδιού για φθορά ή απώλεια της ικανότητας λειτουργίας του.
  • Για λόγους ασφαλείας, αντικαθιστάτε τα εξαρτήματα που έχουν υποστεί φθορά ή ζημιά.
• Σε περίπτωση που πρέπει να αδειάσει το ρεζερβουάρ καυσίμου, αυτό πρέπει να πραγματοποιηθεί σε εξωτερικό χώρο.
• Μην αφήνετε τον κινητήρα εσωτερικής καύσης να λει- τουργεί σε κλειστούς χώρους στους οποίους μπορεί να συσσωρευτεί επικίνδυνο μονοξείδιο του άνθρακα.
• Κόβετε μόνο στο φως της ημέρας ή με καλό τεχνητό φωτισμό.
• Αν είναι δυνατόν, αποφεύγετε να χρησιμοποιείτε το προϊόν σε υγρό γρασίδι.
• Απαγορεύεται η χρήση του προϊόντος σε περίπτωση καταιγίδας - Κίνδυνος πλήγματος από κεραυνό!
  • Φροντίζετε να έχετε πάντα καλή στήριξη στα πόδια σε περιοχές με κλίση.
  • Καθοδηγείτε το προϊόν μόνο με ρυθμό βηματισμού.
  • Για προϊόντα με ρόδες ισχύουν τα εξής: Κόβετε εγκάρσια σε έδαφος με κλίση, ποτέ προς τα πάνω ή προς τα κάτω. Προσέχετε ιδιαίτερα όταν αλλάζετε κατεύθυνση πορείας σε έδαφος με κλίση.
• Μην πραγματοποιείτε κοπή σε έδαφος με υπερβολική κλίση και κοντά σε θέσεις ταφής απορριμμάτων, τάφρους ή αυλάκια. Προσέχετε ιδιαίτερα όταν αντιστρέφετε την κατεύθυνση του προϊόντος ή το τραβάτε προς το μέρος σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πάντα προσέχετε ιδιαίτερα κατά τις εργασίες και τις αλλαγές κατεύθυνσης πορείας σε πρανή και σε εδάφη με κλίση:

• Προσέχετε πάντα να έχετε μια ασφαλή στάση σώματος.
  – Φοράτε υποδήματα με αντιολισθητικές σόλες με κα- λή πρόσφυση, και κατάλληλο ρουχισμό.
• Πάντα πραγματοποιείτε την κοπή εγκάρσια προς την κλίση του εδάφους.
• Για λόγους ασφαλείας δεν επιτρέπεται η κίνηση του προϊόντος σε κλίσεις άνω των 15 μοιρών.
  – Προσέχετε ιδιαίτερα όταν κινείστε προς τα πίσω και όταν τραβάτε το προϊόν. Κίνδυνος σκοντάμματος!

- Σταματήστε το μαχαίρι αν πρέπει να γείρετε τη χλοοκοπτική μηχανή, κατά την μεταφορά της πάνω από επιφάνειες που δεν είναι από γρασίδι και κατά την μεταφορά της από και προς τις επιφάνειες χρήσης της μηχανής.

ΠΡΟΣΟΧΗ

Η χλοοκοπτική μηχανή δεν επιτρέπεται να χρησιμοποι- ηθεί χωρίς να είναι τοποθετημένο είτε το πλήρες σύστη- μα συλλογής γρασιδιού είτε οι αυτόματες διαχωριστικές προστατευτικές διατάξεις για το άνοιγμα αποβολής.

• Ποτέ μη χρησιμοποιήσετε τη χλοοκοπτική μηχανή με προστατευτικές διατάξεις ή προστατευτικά πλέγματα που έχουν υποστεί βλάβη ή χωρίς τοποθετημένες προστατευτικές διατάξεις π.χ. ελάσματα εκτροπής και/ ή συστήματα συλλογής γρασιδιού.
- Μην αλλάζετε τις ρυθμίσεις ελέγχου του μοτέρ και μη επιτρέπετε την υπερτάχυνση του μοτέρ.
• Λύστε το φρένο του μοτέρ και αποσυνδέστε όλα τα κοπτικά εργαλεία και τις μονάδες κίνησης πριν θέσετε το μοτέρ σε λειτουργία.
- Ξεκινάτε προσεκτικά τον κινητήρα, σύμφωνα με τις οδηγίες του κατασκευαστή. Φροντίστε να κρατάτε τα πόδια σας σε επαρκή απόσταση από το μαχαίρι.
- Κατά την εκκίνηση του μοτέρ δεν πρέπει να γείρετε τη χλοοκοπτική μηχανή, εκτός αν η χλοοκοπτική μηχανή πρέπει να ανυψωθεί κατά τη διαδικασία. Σε αυτή την περίπτωση, γείρετέ τη μόνο όσο είναι απολύτως απαραίτητο, και ανυψώνετε μόνο την πλευρά που βρίσκεται στραμμένη μακριά από τον χρήστη.
- Μην θέσετε σε λειτουργία το μοτέρ ενώ στέκεστε μπροστά από το κανάλι αποβολής.
• Ποτέ μην τοποθετείτε χέρια ή πόδια πάνω σε ή κάτω από περιστρεφόμενα μέρη. Μένετε πάντα μακριά από το άνοιγμα εξαγωγής.
- Ποτέ μην ανυψώνετε ή μεταφέρετε μια χλοοκοπτική μηχανή ενόσω ο κινητήρας βρίσκεται σε λειτουργία.
• Σβήστε το μοτέρ και βεβαιωθείτε πως όλα τα κινούμενα μέρη έχουν ακινητοποιηθεί και πως το κλειδί ανάφλεξης, αν υπάρχει, έχει αφαιρεθεί:
– Πριν εξαλείψετε θέσεις με μπλοκάρισμα ή έμφραξη στο κανάλι αποβολής.
- Πριν ελέγξετε, καθαρίσετε ή πραγματοποιήσετε οποιαδήποτε εργασία στο προϊόν.

– Αν έχετε χτυπήσει ένα ξένο σώμα. Αναζητήστε τυ- χόν ζημιές στο προϊόν και πραγματοποιήστε τις α- παραίτητες επισκευές πριν θέσετε πάλι σε λει- τουργία και εργαστείτε με το προϊόν. Αν το προϊόν αρχίσει να δονείται με ασυνήθιστο τρόπο, πρέπει να το ελέγξετε άμεσα.

-Όταν απομακρύνεστε από το προϊόν.

– Πριν πραγματοποιήσετε ανεφοδιασμό καυσίμου.

• Κατά το σβήσιμο του κινητήρα πρέπει να κλείσετε την πεταλούδα γκαζιού. Αν το μοτέρ διαθέτει βαλβίδα απομόνωσης της βενζίνης, πρέπει να την κλείσετε μετά τη χρήση.
• Η χρήση του προϊόντος σε υπερβολική ταχύτητα μπο- ρεί να αυξήσει τον κίνδυνο ατυχήματος.
• Προσέχετε κατά τις εργασίες ρύθμισης στο προϊόν και αποφεύγετε το σφήνωμα δακτύλων ανάμεσα στο κινούμενο μαχαίρι και σταθερά μέρη του προϊόντος.
• Προσέχετε ιδιαίτερα κατά την κοπή σε μαλακό έδαφος, κοντά σε θέσεις ταφής απορριμμάτων, τάφρους ή αυλάκια.
• Αποφεύγετε σημεία στα οποία οι τροχοί δεν έχουν καλή επαφή ή η κοπή δεν είναι ασφαλής.
• Προσέχετε την οδική κυκλοφορία όταν βρίσκεστε κοντά σε δρόμο.

ΚΙΝΔΥΝΟΣ

Κίνδυνος σκοντάμματος!

Προσέχετε ιδιαίτερα όταν κινείστε προς τα πίσω και ό- ταν τραβάτε το προϊόν.

Βεβαιωθείτε πως δεν υπάρχουν μικρά παιδιά πίσω σας πριν κινηθείτε προς τα πίσω.

• Ο χρήστης πρέπει να έχει επαρκή εκπαίδευση στη χρήση, τη ρύθμιση και το χειρισμό της μηχανής (συμπεριλαμβανομένων και των ενεργειών που απαγορεύονται).
  • Ελέγχετε τη συσκευή τακτικά και βεβαιωθείτε πριν από κάθε χρήση πως οι ασφάλειες κατά της εκκίνησης και τα μπουτόν λειτουργούν κανονικά.
• Έχετε υπόψη σας ότι η μη κανονική συντήρηση, η χρήση μη συμμορφούμενων ανταλλακτικών και η αφαίρεση ή τροποποίηση των διατάξεων ασφαλείας, μπορούν να έχουν ως συνέπεια ζημιές στο προϊόν και βαρείς τραυματισμούς του ατόμου που εργάζεται με αυτό.
• Έχετε υπόψη σας πως δεν πρέπει να επεμβαίνετε ή να απενεργοποιείτε τα συστήματα ασφαλείας ή τις διατάξεις του προϊόντος. Ποτέ μην αφαιρέσετε εξαρτήματα τα οποία υπηρετούν την ασφάλεια.
• Έχετε υπόψη σας πως ο χρήστης δεν πρέπει να τροποποιήσει ή να επέμβει σε τυχόν σφραγισμένες ρυθμίσεις για τη ρύθμιση του αριθμού στροφών του μοτέρ.
• Χρησιμοποιείτε μόνο μαχαίρια και αξεσουάρ που συνιστά ο κατασκευαστής. Η χρήση άλλων εργαλείων εργασίας και άλλων αξεσουάρ μπορεί να οδηγήσει σε κίνδυνο τραυματισμού του χρήστη.
• Διατηρείτε πάντα το προϊόν σε καλή κατάσταση λει- τουργίας.

- Είναι απαραίτητο να πραγματοποιείτε αρκετά διαλείμματα για να μειώσετε την έκθεση σε θορύβους και κραδασμούς.

6.3 Υπολειπόμενο κίνδυνοι και μέτρα προστασίας

Παραμέληση εργονομικών αρχών

Παραμέληση χρήσης ατομικού εξοπλισμού προστασίας (ΑΠΕ)

Η παραμέληση χρήσης ή παράλειψη του ατομικού εξοπλισμού προστασίας μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

• Φοράτε τον απαραίτητο εξοπλισμό προστασίας.

Ανθρώπινη συμπεριφορά, λανθασμένη συμπεριφορά

- Να είστε πάντα πλήρως συγκεντρωμένοι σε όλες τις εργασίες.

Υπολειπόμενος κίνδυνος

• Δεν μπορεί ποτέ να αποκλειστεί

Διακινδύνευση από θόρυβο

Βλάβες της ακοής

Η παρατεταμένη εργασία χωρίς προστασία με το προϊόν μπορεί να έχει ως συνέπεια βλάβη της ακοής.

• Φοράτε πάντα προστασία ακοής.

Συμπεριφορά σε περίπτωση έκτακτης ανάγκης

Σε περίπτωση ατυχήματος, εφαρμόστε τα σχετικά απα- ραίτητα μέτρα πρώτων βοηθειών και ζητήστε εξειδικευμέ- νη ιατρική βοήθεια το συντομότερο δυνατόν.

Υπολειπόμενοι κίνδυνοι

Το προϊόν είναι κατασκευασμένο σύμφωνα με το τελευταίο επίπεδο της τεχνολογίας και τους αναγνωρισμένους κανόνες τεχνικής ασφάλειας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν μεμονωμένοι υπολειπόμενοι κίνδυνοι.

- Παρά όλες τις προφυλάξεις που έχουν ληφθεί ενδέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.

- Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιη- θούν όταν τηρούνται οι "Υποδείξεις ασφαλείας" και η "Ενδεδειγμένη χρήση", καθώς και οι οδηγίες χειρισμού στην ολότητά τους.

- Αποφεύγετε την αθέλητη θέση σε λειτουργία του προϊόντος.

- Κρατάτε τα χέρια σας μακριά από την περιοχή εργασίας, όταν είναι σε λειτουργία το προϊόν.

- Αθέλητη θέση σε λειτουργία του προϊόντος.

- Τηρείτε τις υποδείξεις συντήρησης και υποδείξεις α- σφαλείας που αναφέρονται στις οδηγίες χειρισμού.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε εργασίες σχετικά μεγάλης διάρκειας μπορεί λόγω κραδασμών στα χέρια του χειριστή, να προκληθούν κυκλοφορικές διαταραχές (σύνδρομο λευκών δακτύλων).

Το σύνδρομο λευκών δακτύλων είναι μια αγγειακή πάθηση στην οποία τα μικρά αιμοφόρα αγγεία στα δάκτυλα χεριών και ποδιών μπορούν να υποστούν αιφνίδιους σπασμούς. Οι περιοχές που επηρεάζονται δεν τροφοδοτούνται πλέον επαρκώς με αίμα και για το λόγο αυτόν φαίνονται εξαιρετικά ωχρές. Η συχνή χρήση δονούμενων προϊόντων μπορεί να προκαλέσει βλάβες του νευρικού συστήματος σε συστήματα των οποίων η ροή του αίματος είναι υποβαθμισμένη (π.χ. καπνιστές, διαβητικοί).

Αν παρατηρήσετε ασυνήθιστα συμπτώματα, σταματήστε άμεσα την εργασία και επισκεφθείτε ένα γιατρό.

7 Τεχνικά χαρακτηριστικά

Τύπος κινητήρα 4χρονος κινητήρας/αερόψυκτος
Κυβισμός 150 cm3
Αριθμός στροφών λειτουρ-γίας	2800 min ^-1
Μέγ. αριθμός στροφών 2800 min	^-1
Ισχύς κινητήρα 2,6 kW/3,5 PS (2800 min	^-1
Καύσιμο Κανονική βενζίνη/ αμόλυ-βδη μέγ. 10% βιοαιθανόλη
Χωρητικότητα ρεζερβουάρ 1,0 l
Λάδι κινητήρα SAE 10W-30/SAE 10W-40
Χωρητικότητα δοχείου/Λάδι 0,4 l
Εκπομπές CO _2	1033 g/kWh
Ρύθμιση ύψους κοπής	25-75 mm/7 θέσεων
Ύψη κοπής	25 (1) / 33 (2) / 41 (3) / 50(4) / 59 (5) / 67 (6) / 75 (7)+( / - περ. 8) mm
Χωρητικότητα σάκουσυλλογής γρασιδιού	45 l
Πλάτος κοπής	42 cm
Βάρος (με άδειορεζερβουάρ και πλήρωςσυναρμολογημένη)	23,2 kg

Με την επιφύλαξη τεχνικών τροποποιήσεων!

Θόρυβος και κραδασμοί

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο θόρυβος μπορεί να έχει σοβαρές επιπτώσεις στην υγεία σας. Εάν ο θόρυβος υπερβαίνει τα 85 dB, φορέστε εσείς και τα πρόσωπα, που βρίσκονται κοντά κατάλληλη προστασία ακοής.

Χαρακτηριστικές τιμές θορύβου

Οι τιμές θορύβου προσδιορίστηκαν αντίστοιχα βάσει του προτύπου ISO 5395-1:2013 Παράρτημα F.

Στάθμη ηχητικής πίεσης L_pA	81,6 dB
Αβεβαιότητα μέτρησης K_pA	1,85 dB
Μετρηθείσα στάθμη ηχητικής ισχύος L_wA	94,1 dB
Εγγυημένη στάθμη ηχητικής ισχύος L_wA	96 dB
Αβεβαιότητα μέτρησης K_wA	1,85 dB

Τηρείτε τις ώρες κοινής ησυχίας και περιορίζετε τη διάρκεια της εργασίας στο ελάχιστο απαραίτητο.

Τιμές κραδασμών (ταλάντευση βραχίονα χεριού)

Οι τιμές κραδασμών προσδιορίστηκαν αντίστοιχα βάσει του προτύπου ISO 5395-1:2013.

Κραδασμοι a_hv	5,7 m/s2
Αβεβαιότητα μέτρησης K_h	2,3 m/s2

Περιορίζετε την παραγωγή θορύβου και κραδασμών στο ελάχιστο!

• Χρησιμοποιείτε μόνο προϊόντα που είναι σε άψογη κατάσταση.
  • Συντηρείτε και καθαρίζετε τακτικά το προϊόν.
  • Προσαρμόζετε τον τρόπο εργασίας σας στο προϊόν.
• Μην υπερφορτώνετε το προϊόν.
  • Αν χρειάζεται δώστε το προϊόν για έλεγχο.
• Απενεργοποιείτε το προϊόν όταν δεν το χρησιμοποιείτε.
  • Φοράτε γάντια.

Τηρείτε τις ακόλουθες υποδείξεις για να μειώσετε τους κινδύνους:

• Διατηρείτε το σώμα και ιδιαίτερα τα χέρια σας ζεστά ό- ταν είναι κρύος ο καιρός.
• Κάνετε συχνά διαλείμματα και τότε κινείτε τα χέρια σας για να βελτιώσετε την κυκλοφορία του αίματος.
  • Φροντίζετε να υπάρχουν όσο το δυνατόν λιγότεροι κραδασμοί του προϊόντος, με τακτική συντήρηση και σταθερά τοποθετημένα εξαρτήματα στο προϊόν.

8 Αποσυσκευασία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το προϊόν και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια!

Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά το προϊόν.
• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε το προϊόν και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά. Αναφέρετε τυχόν ζημιές άμεσα στη μεταφορική εταιρεία που παρέδωσε το προϊόν. Μεταγενέστερες αξιώσεις δεν αναγνωρίζονται.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.
• Πριν τη χρήση, εξοικειωθείτε με το προϊόν με τη βοή- θεια των οδηγιών χειρισμού.

• Για αξεσουάρ, φθειρόμενα εξαρτήματα και ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπορείτε να προμηθευτείτε από τον τοπικό σας εξειδικευμένο έμπορο.
- Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και τον τύπο και το έτος κατασκευής του προϊόντος.

9 Συναρμολόγηση

ΠΡΟΣΟΧΗ

Κίνδυνος τραματισμού από περιστρεφόμενο μαχαίρι. Πραγματοποιείτε εργασίες στο προϊόν μόνο αν το μα χαίρι έχει απενεργοποιηθεί και ακινητοποιηθεί!

ΕΠΙΣΗΜΑΝΣΗ

Προσέχετε κατά την τοποθέτηση των βραχιόνων ώθησης να μη συμπιεστεί η ντίζα γκαζιού.

Υπόδειξη:

Τοποθετήστε το προϊόν πάνω σε μια οριζόντια, επίπεδη επιφάνεια.

9.1 Εγκατάσταση των κάτω βραχιόνων ώθησης (3) (Εικ. 3)

1. Τοποθετήστε τους κάτω βραχίονες ώθησης (3) στις πλάκες-οδηγούς (3b) αριστερά και δεξιά.
2. Προσέξτε να τοποθετήσετε τα εξαρτήματα όπως δεί- χνει η Εικ. 3.
3. Στερεώστε κάθε κάτω βραχίονα ώθησης (3) χρησιμοποιώντας από μια βίδα Μ8 (2a), μια ροδέλα συναρμογής (2b) και ένα παξιμάδι αστεροειδούς λαβής (2).
4. Όταν το κάνετε αυτό προσέξτε να μην επηρεαστούν ο εκκινητής με σχοινί (16) και οι ντίζες.

9.2 Εγκατάσταση του επάνω βραχίονα ώθησης (1) (Εικ. 4, 6)

1. Βιδώστε τον επάνω βραχίονα ώθησης (1) στους κάτω βραχίονες ώθησης (3) χρησιμοποιώντας από μία βίδα Μ8 (2a), ροδέλα συναρμογής (2b) και ένα παξιμάδι α- στεροειδούς λαβής (2) σε κάθε πλευρά.
2. Προσέξτε να τοποθετήσετε τα εξαρτήματα όπως δεί- χνει η Εικ. 4.
3. Στερεώστε τις ντίζες με το κλιπ καλωδίων (3α) στον κάτω βραχίονα ώθησης (3).

9.3 Τοποθέτηση του εκκινητή με σχοινί (16) (Εικ. 5)

1. Αναρτήστε τη λαβή του εκκινητή με σχοινί (16) στο άγκιστρο σχοινιού (16a). Ξεβιδώστε το παξιμάδι τύπου πεταλούδας (16b) αν χρειάζεται.

10 Πριν από τη θέση σε λειτουργία

ΕΠΙΣΗΜΑΝΣΗ

Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ- ναρμολογήστε πλήρως το προϊόν!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για την υγεία!

Η εισπνοή αναθυμιάσεων καυσίμου/ λιπαντικού λαδιού και καυσαερίων μπορεί να προξενήσει βαριές βλάβες στην υγεία, απώλεια των αισθήσεων και σε ακραίες περιπτώσεις ακόμα και θάνατο.

• Μην εισπνέετε αναθυμιάσεις καυσίμου/ λιπαντικού λαδιού, ούτε και καυσαέρια.
  – Χρησιμοποιείτε το προϊόν μόνο σε ανοικτό εξωτερικό χώρο.

ΕΠΙΣΗΜΑΝΣΗ

Ζημιά στο προϊόν!

Αν το προϊόν χρησιμοποιηθεί χωρίς λάδι ή με πολύ λιγο λάδι κινητήρα και λάδι κιβωτίου μετάδοσης, μπορεί να προκληθεί ζημιά στον κινητήρα.

– Προσθέτετε καύσιμο και λάδι πριν από τη θέση σε λειτουργία. Το προϊόν παραδίδεται χωρίς λάδι κινητήρα και λάδι κιβωτίου μετάδοσης.

ΕΠΙΣΗΜΑΝΣΗ

Βλάβες στο περιβάλλον!

Το χυμένο λάδι μπορεί να ρυπάνει μόνιμα το περιβάλλον. Το υγρό είναι πολύ τοξικό και μπορεί να επιφέρει γρήγορα ρύπανση των υδάτων.

• Προσθέτετε/αδειάζετε λάδι μόνο με το προϊόν πάνω σε οριζόντιες, σταθερές επιφάνειες.
• Χρησιμοποιείτε ένα στόμιο πλήρωσης ή χωνί.
• Συλλέγετε το λάδι που αποστραγγίζετε σε ένα κα- τάλληλο δοχείο.
• Πλένετε αμέσως προσεκτικά το λάδι που έχει χυθεί και απορρίπτετε το πανί καθαρισμού σύμφωνα μα τους τοπικούς κανονισμούς.
• Απορρίπτετε το λάδι σύμφωνα με τους τοπικούς κα- νονισμούς.

ΕΠΙΣΗΜΑΝΣΗ

Κίνδυνος ζημιάς!

Αν χρησιμοποιηθούν καύσιμα που έχουν αποθηκευτεί με λανθασμένο τρόπο ή καύσιμα που έπρεπε να είχαν απορριφθεί, μπορεί να προκύψει έμφραξη στο καρμπιρατέρ ή να επηρεαστεί αρνητικά η λειτουργία του μοτέρ.

- Φυλάσσετε το καύσιμο που δεν χρειάζεται σε ένα δοχείο που κλείνει αεροστεγώς και φυλάξτε το δοχείο σε ένα σκοτεινό, δροσερό χώρο.

ΕΠΙΣΗΜΑΝΣΗ

Η επιβάρυνση από θόρυβο λόγω αυτού του προϊόντος είναι σε ένα βαθμό αναπόφευκτη. Προγραμματίζετε τις εργασίες στις οποίες παράγεται πολύς θόρυβος σε ώρες που επιτρέπονται και είναι κατάλληλες για αυτό. Τηρείτε τις ώρες κοινής ησυχίας και περιορίζετε τη διάρκεια της εργασίας στο ελάχιστο απαραίτητο.

Για τη δική σας προστασία και για την προστασία ατόμων που βρίσκονται κοντά, πρέπει να χρησιμοποιούνται κατάλληλα μέσα προστασίας ακοής.

Τοποθετήστε το προϊόν πάνω σε μια οριζόντια, επίπεδη επιφάνεια.

Απαιτούμενο εργαλείο:

• δοσομετρικό δοχείο 1 L (ανθεκτικό σε λάδι/καύσιμο)*
• χωνί*
• Πανί/ύφασμα*
* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ- λικό!

10.1 Συμπλήρωση λαδιού κινητήρα (Εικ. 7)

ΕΠΙΣΗΜΑΝΣΗ

Το προϊόν παραδίδεται χωρίς λάδι κινητήρα. Επομένως, προσθέστε οπωσδήποτε λάδι πριν από τη θέση σε λειτουργία. Για τον σκοπό αυτό χρησιμοποιήστε πολύτυπο λάδι (SAE 10W-30 ή SAE 10W-40).

Ελέγχετε τακτικά τη στάθμη λαδιού πριν από κάθε θέση σε λειτουργία. Τυχόν πολύ χαμηλή στάθμη λαδιού μπορεί να προξενήσει ζημιά στον κινητήρα.

1. Ξεβιδώστε τη ράβδο ένδειξης στάθμης λαδιού (13) περιστρέφοντάς την αριστερόστροφα.
2. Γεμίστε το ρεζερβουάρ με λάδι κινητήρα χρησιμοποι- ώντας ένα χωνί. Προσέξτε τη μέγ. ποσότητα πλήρω- σης των 0,4 l. Ρίξτε το λάδι προσεκτικά μέχρι την κά- τω ακμή του στομίου πλήρωσης.
3. Σκουπίστε τη ράβδο ένδειξης στάθμης λαδιού (13) με ένα καθαρό πανί που δεν αφήνει χνούδι.
4. Τοποθετήστε πάλι μέσα τη ράβδο ένδειξης στάθμης λαδιού (13) χωρίς να βιδώσετε ξανά τη ράβδο ένδειξης στάθμης λαδιού (13).
5. Αφαιρέστε τη ράβδο ένδειξης στάθμης λαδιού (13) και διαβάστε τη στάθμη λαδιού με τη ράβδο σε οριζόντια θέση.

Η στάθμη λαδιού πρέπει να είναι ανάμεσα στα σημάδια μέγ. και ελάχ. στάθμης της ράβδου ένδειξης στάθμης λαδιού (13).

1. Αν η στάθμη πλήρωσης λαδιού είναι πολύ χαμηλή, προσθέστε τη συνιστώμενη ποσότητα λαδιού (βλ. Τεχνικά χαρακτηριστικά).
2. Κατόπιν βιδώστε πάλι τη ράβδο ένδειξης στάθμης λα- διού (13).

10.2 Συμπλήρωση καυσίμου (Εικ. 8)

KINAYNOΣ

Κίνδυνος φωτιάς και έκρηξης!

Το καύσιμο μπορεί κατά την πλήρωση να αναφλεγεί και ενδεχομένως να εκραγεί. Αυτό θα έχει σαν συνέπεια βαριά εγκαύματα ή και θάνατο.

• Απενεργοποιήστε τον κινητήρα και αφήστε τον να κρυώσει.
• Κρατάτε μακριά πηγές θερμότητας, φλόγες και σπιν- θήρες.
  • Γεμίζετε με καύσιμο μόνο σε ανοικτό χώρο.
  • Φοράτε προστατευτικά γάντια.
• Αποφεύγετε την επαφή με το δέρμα και τα μάτια.
• Θέστε σε λειτουργία το προϊόν σε απόσταση τουλάχιστον 3 m από το σημείο όπου έγινε το γέμισμα με καύσιμο.
• Προσέχετε για τυχόν διαρροές. Αν διαρρέει καύσιμο, μη θέσετε σε λειτουργία τον κινητήρα.

ΕΠΙΣΗΜΑΝΣΗ

Το προϊόν παραδίδεται χωρίς καύσιμο. Επομένως, προσθέστε οπωσδήποτε καύσιμο πριν το θέσετε σε λειτουργία. Χρησιμοποιήστε για τον σκοπό αυτό βενζίνη Super E10.

1. Καθαρίστε τον περίγυρο της περιοχής προσθήκης. Τυχόν ακαθαρσίες μέσα στο ρεζερβουάρ καυσίμου (4) προκαλούν προβλήματα λειτουργίας.
2. Ανοίξτε προσεκτικά το πώμα ρεζερβουάρ (4a) ώστε να μπορεί να εκτονωθεί τυχόν υπερπίεση.
3. Γεμίστε το ρεζερβουάρ καυσίμου (4) με καύσιμο, με τη βοήθεια ενός χωνιού. Προσέχετε τη μέγιστη ποσότητα πλήρωσης (βλ. Τεχνικά χαρακτηριστικά). Προσθέστε καύσιμο προσεκτικά έως το κάτω χείλος του στομίου πλήρωσης.
4. Κλείστε πάλι το πώμα ρεζερβουάρ (4a). Βεβαιωθείτε ότι το βιδωτό πώμα ρεζερβουάρ έχει κλείσει στεγανά.
5. Καθαρίστε το πώμα ρεζερβουάρ (4a) και τη γύρω πε- ριοχή του.

10.3 Ρύθμιση του ύψους κοπής (Εικ. 10)

ΕΠΙΣΗΜΑΝΣΗ

Η ρύθμιση ύψους κοπής επιτρέπεται να γίνει μόνο αν το μοτέρ είναι απενεργοποιημένο και ο σύνδεσμος μπουζί έχει αφαιρεθεί.

• Σε πυκνό, ψηλό γρασίδι, ρυθμίζετε το ανώτατο ύψος κοπής και κόβετε πιο αργά. Για την πρώτη κοπή της σεζόν πρέπει να επιλέγετε μεγάλο ύψος κοπής. Ρυθμίστε το ύψος κοπής έτσι ώστε να μην υπερφορτώνεται το προϊόν.
• Επιλέξτε το ύψος κοπής με βάση το πραγματικό μήκος του γρασιδιού.
• Πραγματοποιήστε περισσότερα περάσματα, ούτως ώστε να αφαιρούνται το πολύ 4 cm γρασιδιού τη φορά.
  • Το σωστό ύψος κοπής είναι για – γκαζόν περίπου 30 mm - 45 mm

- χλοστάπητα περίπου 40 mm - 65 mm.

Η ρύθμιση ύψους κοπής γίνεται μέσω του μοχλού ρύθμισης ύψους κοπής (11). Μπορείτε να ρυθμίσετε διαφορετικά ύψη κοπής.

1. Τραβήξτε προς τα έξω τον μοχλό για τη ρύθμιση ύψους κοπής (11).
2. Μετακινήστε τον μοχλό ρύθμισης ύψους κοπής (11) στην επιθυμητή θέση.
3. Αφήστε πάλι ελεύθερο τον μοχλό ρύθμισης ύψους κοπής (11). Ασφαλίζει στην επιθυμητή θέση.

10.4 Αναστολέας μαχαιριού (Εικ. 1, 14)

Πριν από κάθε θέση σε λειτουργία πρέπει να ελέγχετε τον αναστολέα μαχαιριού. Θέστε τον κινητήρα σε λειτουργία όπως περιγράφεται στο .

1. Αφήστε ελεύθερο τον μοχλό φρένου κινητήρα (1b). Ο κινητήρας σβήνει και το μαχαίρι (17) φρενάρει.

2. Το μαχαίρι (17) πρέπει να σταματήσει μέσα σε 7 δευτερόλεπτα.

10.5 Προετοιμασία της επιφάνειας κοπής

1. Επιθεωρήστε με επιμέλεια την επιφάνεια του γκαζόν πριν την κοπή.
2. Αφαιρέστε πέτρες, κλαδιά, κόκαλα, σύρματα, παιχνίδια και άλλα αντικείμενα τα οποία μπορεί να εκτοξεύσει το προϊόν.
3. Βεβαιωθείτε πως στην περιοχή προς κοπή δεν υπάρ- χουν άλλα άτομα.

11 Λειτουργία

Η χλοοκοπτική μηχανή κινείται από ένα ισχυρό αερόψυκτο 4χρονο κινητήρα.

Το προϊόν διαθέτει 7πλή ρύθμιση ύψους κοπής, ένα καλάθι συλλογής γρασιδιού και έναν πτυσσόμενο βραχίονα ώθησης.

Μπορείτε να πληροφορηθείτε τη λειτουργικότητα των χει- ριστηρίων από τις περιγραφές που ακολουθούν.

'Ελεγχος πριν τον χειρισμό

• Ελέγξτε όλες τις πλευρές του κινητήρα για διαρροές λαδιού ή καυσίμου.
• Ελέγξτε τη στάθμη λαδιού κινητήρα.
• Ελέγξτε τη στάθμη καυσίμου – το ρεζερβουάρ καυσίμου πρέπει να είναι γεμάτο τουλάχιστον ως τη μέση.
• Ελέγξτε την κατάσταση του φίλτρου αέρα.
• Ελέγξτε την κατάσταση των αγωγών καυσίμου.
• Βεβαιωθείτε ότι ο σύνδεσμος μπουζί έχει στερεωθεί στο μπουζί.
  • Προσέξτε για ενδείξεις ζημιών.
• Ελέγξτε ότι όλα τα προστατευτικά καλύμματα είναι το- ποθετημένα και όλες οι βίδες, τα παξιμάδια και τα μπουλόνια έχουν συσφιχτεί.

11.1 Κοπή με σάκο συλλογής γρασιδιού

ΕΠΙΣΗΜΑΝΣΗ

Ποτέ μη χρησιμοποιήσετε το προϊόν χωρίς πλήρως το- ποθετημένο σάκο συλλογής γρασιδιού.

ΕΠΙΣΗΜΑΝΣΗ

Αφαιρείτε ή τοποθετείτε τον σάκο συλλογής γρασιδιου μόνο με απενεργοποιημένο μοτέρ και ακινητοποιημένο μαχαίρι.

11.1.1 Εγκατάσταση του σάκου συλλογής γρασιδιού (15) (Εικ. 11)

1. Ανασηκώστε το πίσω κλαπέτο εξαγωγής (14).
2. Αφαιρέστε το ένθετο τεμαχισμού (14a)
3. Πιάστε τον σάκο συλλογής γρασιδιού (15) από τη λαβή μεταφοράς.
4. Αναρτήστε τον σάκο συλλογής γρασιδιού (15) στο σημείο ανάρτησης που παρέχεται για τον σκοπό αυτό στην πίσω πλευρά του προϊόντος.
5. Κατεβάστε το πίσω κλαπέτο εξαγωγής (14), που κρα- τάει τον σάκο συλλογής γρασιδιού (15) στη θέση του.

11.1.2 Εκκένωση του σάκου συλλογής γρασιδιού (15) (Εικ. 11)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν αφαιρέσετε το σάκο συλλογής γρασιδιού, απενεργοποιήστε το μοτέρ και περιμένετε να σταματήσει το μαχαίρι.

ΕΠΙΣΗΜΑΝΣΗ

Κίνδυνος τραυματισμού!

Αφαιρείτε το σάκο συλλογής γρασιδιού μόνο αφού απενεργοποιηθεί ο κινητήρας και ακινητοποιηθεί το μαχαίρι.

Μόλις κατά τη διάρκεια της κοπής παρατηρήσετε ότι μένουν κατάλοιπα γρασιδιού στο έδαφος πρέπει να αδειάσετε τον σάκο συλλογής γρασιδιού.

1. Για να αφαιρέσετε το σάκο συλλογής γρασιδιού (15), ανασηκώστε το πίσω κλαπέτο εξαγωγής (14).
2. Αφαιρέστε το σάκο συλλογής γρασιδιού (15) από τη λαβή μεταφοράς. Σύμφωνα με τους κανονισμούς ασφαλείας, το κλαπέτο εξαγωγής (14) πέφτει αν αποσπαστεί ο σάκος συλλογής γρασιδιού (15), κλείνοντας έτσι το πίσω άνοιγμα εξαγωγής.

Αν παραμένουν κατάλοιπα γρασιδιού στο άνοιγμα, για ευκολότερη εκκίνηση του κινητήρα συνιστάται να τραβήξετε τη χλοοκοπτική μηχανή περίπου ένα μέτρο προς τα πίσω.

ΕΠΙΣΗΜΑΝΣΗ

Μην αφαιρείτε τα κατάλοιπα υλικού κοπής από μέσα στο περίβλημα της μηχανής κοπής και πάνω στο εργαλείο εργασίας με τα χέρια ή τα πόδια, αλλά με κατάλληλα βοηθητικά μέσα, π.χ. βούρτσα ή σκούπα χειρός.

Για τη διασφάλιση καλής συλλογής πρέπει ο σάκος συλλογής γρασιδιού (15) και ειδικά το φίλτρο αέρα (5a) να καθαρίζονται μετά τη χρήση.

11.2 Κοπή με ένθετο τεμαχισμού

Κατά τον τεμαχισμό, το κομμένο υλικό κατατεμαχίζεται μέσα στο κλειστό περίβλημα της χλοοκοπτικής μηχανής και διασκορπίζεται πάνω στο γκαζόν μέσω του ένθετου τεμαχισμού. Επομένως δεν χρειάζονται η συλλογή και η απόρριψη του γρασιδιού. Τα ψιλοκομμένα προϊόντα κοπής πέ- φτουν πάλι πάνω στον χλοστάπητα ως φυσικό λίπασμα το οποίο παρέχει υγρασία στο γρασίδι και το εφοδιάζει με σημαντικά θρεπτικά συστατικά.

ΕΠΙΣΗΜΑΝΣΗ

Μπορείτε να πραγματοποιήσετε τεμαχισμό μόνο σε σχετικά κοντό γρασίδι.

11.2.1 Τοποθέτηση ένθετου τεμαχισμού (14a) (Εικ. 12)

1. Ανασηκώστε το κλαπέτο εξαγωγής (14).
2. Αφαιρέστε τον σάκο συλλογής γρασιδιού (15) (σε πε- ρίπτωση που είναι τοποθετημένος) πιάνοντάς τον από τη λαβή μεταφοράς.
3. Ανασηκώστε το κλαπέτο εξαγωγής (14) και τοποθετήστε μέσα το ένθετο τεμαχισμού (14a).
4. Ρυθμίστε το ύψος κοπής (βλ. 10.3).

Υπόδειξη:

Κόβετε το γρασίδι κατά 2 cm όταν βρίσκεται σε ύψος 4-6 cm.

11.3 Εκκίνηση του κινητήρα

УПОДЕІЕН

Το μαχαίρι περιστρέφεται όταν τίθεται σε λειτουργία το μοτέρ.

Το προϊόν δεν μπορεί να ξεκινήσει αν το κανάλι αποβολής δεν καλύπτεται από ένα από τα ακόλουθα εξαρτήματα:

• Σάκος συλλογής γρασιδιού
• Ένθετο τεμαχισμού

11.3.1 Εκκίνηση του κινητήρα (Εικ. 1, 9, 16)

1. Πριν από κάθε εκκίνηση ελέγχετε τη στάθμη του καυ- σίμου και τη στάθμη λαδιού κινητήρα (βλ. τμήματα 10.1) και 10.2). Βεβαιωθείτε ότι ο σύνδεσμος μπουζί (8) είναι συνδεδεμένη στο μπουζί (8a).
2. Σε χαμηλότερες θερμοκρασίες πιέστε τρεις φορές την αντλία καυσίμου "Primer" (6). Αυτό διευκολύνει την εκκίνηση του προϊόντος.
3. Σταθείτε πίσω από τη χλοοκοπτική μηχανή. Το ένα χέρι πιέζει τον μοχλό φρένου κινητήρα (1b) προς το τιμόνι, και το άλλο χέρι πρέπει να είναι στον εκκινητή με σχοινί (16).
4. Θέστε σε λειτουργία τον κινητήρα με τον εκκινητή με σχοινί (16). Για να το κάνετε αυτό τραβήξτε τη λαβή προς τα έξω περ. 10-15 cm (έως ότου νιώσετε αντίσταση). Στη συνέχεια τραβήξτε απότομα και με δύναμη. Αν δεν ξεκινήσει ο κινητήρας, τραβήξτε ξανά τον εκκινητή με σχοινί (16).
5. Λόγω μιας προστατευτικής στρώσης στον κινητήρα μπορεί να προκύψει ελαφρύς σχηματισμός καπνού όταν χρησιμοποιήσετε το προϊόν για πρώτη φορά. Αυτή η διαδικασία είναι φυσιολογική.

ΥΠΟΔΕΙΞΗ

Χρησιμοποιείτε την αντλία καυσίμου "Primer" μόνο όταν το μοτέρ είναι κρύο!

ΕΠΙΣΗΜΑΝΣΗ

• Μην αφήνετε τον εκκινητή με σχοινί να επιστρέφει ανεξέλεγκτα. Αυτό μπορεί να προκαλέσει ζημιές.
• Σε ψυχρότερο κλίμα μπορεί να χρειαστεί να επανα- λάβετε αρκετές φορές τη διαδικασία εκκίνησης.

11.4 Απενεργοποιήστε τον κινητήρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού!

Αφότου σβήσετε το μοτέρ, το μαχαίρι συνεχίζει να κινείται για μερικά δευτερόλεπτα ακόμα. Αν αγγίξετε περιστρεφόμενα εξαρτήματα, η συνέπεια μπορεί να είναι τραυματισμοί από κοψίματα.

• Περιμένετε να ακινητοποιηθεί τελείως το μαχαίρι.
• Μην επιχειρήσετε να σταματήσετε το μαχαίρι με το χέρι σας.
• Φοράτε προστατευτικά γάντια.

• Κρατάτε το μαχαίρι μακριά από τα πόδια σας.

• Για να σβήσετε τον κινητήρα, αφήστε ελεύθερο τον μοχλό φρένου κινητήρα (1b). Περιμένετε να ακινητοποιηθεί το μαχαίρι (17).

• Ο κινητήρας δεν διαθέτει στρόφιγγα καυσίμου. Η τρο- φοδοσία με καύσιμο διακόπτεται αυτόματα όταν ακινη- τοποιείται ο κινητήρας.
• Αφαιρέστε τον σύνδεσμο μπουζί (8) από το μπουζί (8a) αν το προϊόν δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

11.5 Λειτουργία πορείας (Εικ. 1)

Η χλοοκοπτική μηχανή είναι εξοπλισμένη με μία μονάδα κίνησης οπίσθιων τροχών.

11.5.1 Ενεργοποίηση της μονάδας κίνησης πορείας

1. Θέστε τη χλοοκοπτική μηχανή σε λειτουργία (βλ. 11.3.1).
2. Τραβήξτε τον βραχίονα μονάδας κίνησης πορείας (1a) προς το τιμόνι και κρατήστε τον σε αυτήν τη θέση.
3. Η μονάδα κίνησης πορείας ενεργοποιείται (ο κινητήριος τροχός (12) κινείται) και η χλοοκοπτική μηχανή τίθεται σε κίνηση προς τα εμπρός.

ΕΠΙΣΗΜΑΝΣΗ

Αποφεύγετε ζημιές στο προϊόν! Αποφεύγετε ζημιές στο προϊόν! Πιέζετε τον βραχίονα μονάδας κίνησης πορείας πάντα πλήρως (μέχρι να τερματίσει), για να αποφύγετε επακόλουθες ζημιές στο κιβώτιο μετάδοσης.

11.5.2 Απενεργοποίηση της μονάδας κίνησης πορείας

1. Αφήστε ελεύθερο τον βραχίονα μονάδας κίνησης πο- ρείας (1a). Η μονάδα κίνησης πορείας απενεργοποιεί- ται και η χλοοκοπτική μηχανή παραμένει ακίνητη.
2. Ο κινητήρας λειτουργεί ακόμα.

12 Υποδείξεις εργασίας

• Πραγματοποιείτε κοπή μόνο με κοφτερό μαχαίρι που βρίσκεται σε άψογη κατάσταση, για να μην φθαρούν τα στελέχη του χόρτου και να μην κιτρινίσει το γρασίδι.
• Για να επιτύχετε όσο το δυνατόν καθαρότερο αποτέλεσμα κοπής, καθοδηγείτε τη χλοοκοπτική μηχανή σε όσο το δυνατόν πιο ευθεία λωρίδα. Επιπλέον αυτές οι λωρίδες πρέπει πάντα να επικαλύπτονται κατά μερικά εκατοστά, ώστε να μην μένουν άκοπες γραμμές.
• Διατηρείτε την κάτω πλευρά του περιβλήματος της χλοοκοπτικής μηχανής καθαρή και αφαιρείτε τυχόν αποθέσεις γρασιδιού. Οι αποθέσεις δυσκολεύουν τη διαδικασία εκκίνησης, και βλάπτουν την ποιότητα της κοπής και την εξαγωγή του γρασιδιού.
- Σε έδαφος με κλίση, η κοπή πρέπει να πραγματοποιείται εγκάρσια ως προς την πλαγιά. Σε περίπτωση που η χλοοκοπτική μηχανή τείνει να γλιστρήσει προς τα κάτω, αυτό μπορεί να αποτραπεί με λοξή θέση προς τα πάνω.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Είναι σημαντικό να κρατάτε τρίτους σε απόσταση.

12.1 Μετά την κοπή

• Αφήστε να κρυώσει ο κινητήρας πριν τη στάθμευση του προϊόντος σε κλειστούς χώρους.
  • Πριν τη χρησιμοποιήσετε ξανά ελέγξτε όλες τις βίδες και τα παξιμάδια. Σφίξτε καλά τις βίδες που έχουν λασκάρει.
• Αδειάστε το σάκο συλλογής γρασιδιού πριν από τη νέα χρήση.
  • Λάβετε επίσης υπόψη σας το κεφάλαιο "Αποθήκευση".

13 Καθαρισμός και συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αναθέτετε σε ένα εξειδικευμένο συνεργείο τις εργασίες επισκευής και τις εργασίες σέρβις που δεν περιγράφονται στις παρούσες οδηγίες χρήσης. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι τεχνικά μη σωστές εργασίες συντήρησης ή καθαρισμού μπορούν να προκαλέσουν τραυματισμούς!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τη διάρκεια εργασιών καθαρισμού, επισκευής και συντήρησης, το προϊόν μπορεί να τεθεί σε λει- τουργία χωρίς να αναμένεται και αυτό να έχει ως συνέπεια τραυματισμούς και εγκαύματα.

• Απενεργοποιήστε το προϊόν.
  – Αφαιρέστε την πίπα του μπουζί από το μπουζί.
  – Αφήστε το προϊόν να κρυώσει.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διενεργείτε τακτικά/ καθημερινά καθώς και πριν τη θέση σε λειτουργία έναν οπτικό και λειτουργικό έλεγχο/ συντήρηση, ώστε να διασφαλίζετε ότι το προϊόν βρίσκεται σε καλή κατάσταση λειτουργίας.

• Οι μη κανονικές συντηρήσεις, η χρήση μη συμμορφούμενων ανταλλακτικών, ή η αφαίρεση ή τροποποίηση των διατάξεων ασφαλείας, μπορούν να έχουν ως συνέπεια υλικές ζημιές ή τραυματισμούς.
  – Αν οι εργασίες αυτές δεν μπορούν να πραγματοποι- ηθούν από τον ίδιο τον χρήστη, τότε πρέπει να ανα- ζητηθεί ένα ειδικευμένο κατάστημα.

13.1 Καθαρισμός

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για την υγεία!

Η εισπνοή αναθυμιάσεων καυσίμου/ λιπαντικού λαδιού και καυσαερίων μπορεί να προξενήσει βαριές βλάβες στην υγεία, απώλεια των αισθήσεων και σε ακραίες περιπτώσεις ακόμα και θάνατο.

• Μην εισπνέετε αναθυμιάσεις καυσίμου/ λιπαντικού λαδιού, ούτε και καυσαέρια.
• Χρησιμοποιείτε το προϊόν μόνο σε ανοικτό εξωτερικό χώρο.

Απαιτούμενο εργαλείο:

• Σπάτουλα*
• Σκουπάκι*
• Πεπιεσμένος αέρας*

* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ- λικό!

13.1.1 Καθαρισμός της χλοοκοπτικής μηχανής (Εικ. 14-16)

• Ο καθαρισμός με λάστιχο κήπου συνιστάται μόνο με χαμηλή πίεση. Δεν συνιστάται η χρήση μηχανής καθαρισμού υπό υψηλή πίεση για τον καθαρισμό του προϊόντος.
  • Απαγκιστρώστε τον σάκο συλλογής γρασιδιού και βουρτσίστε τον με μια βούρτσα χειρός. Με τη βούρτσα χειρός μπορείτε επίσης να καθαρίσετε τις πολλές ακαθαρσίες από το περίβλημα της χλοοκοπτικής μηχανής.
• Σε περίπτωση μεγάλων ακαθαρσιών μπορείτε να σκουπίσετε το προϊόν με ένα υγρό πανί.

ΕΠΙΣΗΜΑΝΣΗ

Πριν γείρετε τη χλοοκοπτική μηχανή, αδειάστε πλήρως το ρεζερβουάρ καυσίμου με τη βοήθεια αντλίας αναρρόφησης καυσίμου (δεν περιλαμβάνεται στο παραδοτέο υλικό).

Μην γείρετε τη χλοοκοπτική μηχανή πάνω από 90 μοίρες.

1. Είναι καλύτερο να γείρετε τη χλοοκοπτική μηχανή προς τα πίσω. Βεβαιωθείτε οπωσδήποτε πως το μπουζί (8α) είναι στραμμένο προς τα πάνω σε αυτή τη

διαδικασία. Αν το μπουζί (8α) είναι στραμμένο προς τα κάτω, μπορεί να διαρρεύσει λάδι και να προκληθεί σοβαρή ζημιά στον κινητήρα και στο καρμπιρατέρ.

1. Εναλλακτικά μπορείτε να γείρετε το προϊόν και στο πλάι, αλλά πρέπει οπωσδήποτε να βεβαιωθείτε πως το κάλυμμα φίλτρου αέρα (5) βρίσκεται στην επάνω πλευρά.

2. Καθαρίστε την κάτω πλευρά της χλοοκοπτικής μηχανής με μια σπάτουλα και βούρτσα χειρός. Η σπάτουλα βοηθάει στην απομάκρυνση των πολλών και μεγαλύτερων φυτικών υπολειμμάτων από την περιοχή του μαχαιριού (17). Ο καθαρισμός της κάτω πλευράς είναι πιο εύκολος αμέσως μετά τη χρήση και μπορεί να γίνει πιο διεξοδικά. Τότε οι ακαθαρσίες και τα φυτικά υπολείμματα είναι ακόμα φρέσκα και μπορούν να απομακρυνθούν πιο εύκολα.

3. Αν χρειάζεται, και για ακαθαρσίες που είναι δύσκολο να απομακρυνθούν, μπορείτε να χρησιμοποιήσετε ένα ειδικό καθαριστικό. Δεν πρέπει να χρησιμοποιούνται δραστικά καθαριστικά όπως διαλύτες ψυχρού καθαρισμού ή βενζίνη καθαρισμού.

4. Βεβαιωθείτε πως η εξαγωγή γρασιδιού είναι απαλλαγμένη από κατάλοιπα γρασιδιού και αν χρειάζεται απομακρύνετέ τα.

13.1.2 Καθαρισμός της χλοοκοπτικής μηχανής μέσω της σύνδεσης νερού (10) (Εικ. 1, 11, 13, 14, 16)

ΥΠΟΔΕΙΞΗ

Τοποθετήστε τον σύνδεσμο μπουζί πάλι σωστά πάνω στο μπουζί.

1. Αφαιρέστε πρώτα τον σάκο συλλογής γρασιδιού (15).
2. Για τον καθαρισμό συνδέστε ένα λάστιχο κήπου στη σύνδεση νερού (10) μέσω του ενσωματωμένου συνδέσμου εύκαμπτου σωλήνα.
3. Ανοίξτε το νερό και θέστε τη χλοοκοπτική μηχανή σε λειτουργία (βλ.).
4. Το νερό στροβιλίζεται με τη βοήθεια του περιστρεφόμενου μαχαιριού (17).
5. Μετά από λίγα λεπτά, η χλοοκοπτική μηχανή θα έχει απαλλαγεί πλήρως από κολλημένες ακαθαρσίες και κατάλοιπα γρασιδιού.
6. Κατόπιν, αφήστε τη χλοοκοπτική μηχανή να λειτουργήσει ακόμα λίγο χωρίς νερό, για να απομακρυνθεί το μεγάλο μέρος της υγρασίας από την κυκλοφορία άέρα που προκαλεί το μαχαίρι (17).

13.2 Συντήρηση

• Το τακτικό, προσεκτικό σέρβις είναι απαραίτητο για την εξασφάλιση της διατήρησης του επιπέδου ασφαλείας και της απόδοσης του προϊόντος.
• Βεβαιωθείτε ότι όλα τα παξιμάδια, τα μπουλόνια και οι βίδες έχουν σφιχτεί καλά, και ότι το προϊόν βρίσκεται σε ασφαλή κατάσταση εργασίας.
- Ελέγχετε τακτικά τον σάκο συλλογής γρασιδιού για φθορά ή απώλεια της ικανότητας λειτουργίας του.
• Για λόγους ασφαλείας, αντικαθιστάτε τα εξαρτήματα που έχουν υποστεί φθορά ή ζημιά.
- Ελέγξτε για ασφαλή στερέωση των μπροστινών και πίσω τροχών.

• Για να διασφαλιστεί η ευκολία κίνησης των τροχών, συνιστούμε να καθαρίζετε τους άξονες και τις πλήμνες των τροχών τουλάχιστον μία φορά τη σεζόν.

- Εργασίες οι οποίες δεν περιγράφονται στις παρούσες οδηγίες χειρισμού θα πρέπει να διενεργούνται μόνο σε ένα εξουσιοδοτημένο εξειδικευμένο συνεργείο.

- Τοποθετήστε το προϊόν πάνω σε μια οριζόντια, επίπεδη επιφάνεια.

Απαιτούμενο εργαλείο:

• αντλία αναρρόφησης καυσίμου*
• Πανί/ύφασμα*
• Γερμανικό κλειδί/σωληνωτό κλειδί 17 mm*
• Γερμανικό κλειδί/σωληνωτό κλειδί 10 mm*

• Αντλία λαδιού*

• επίπεδη λεκάνη συλλογής λαδιού (για αλλαγή λαδιού)*

• Δοχείο συλλογής*

• Συρματόβουρτσα χάλκινη*

• Κλειδί συναρμολόγησης*

• Σετ φίλερ*

* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ- λικό!

13.2.1 Αλλαγή του μαχαιριού (17) (Εικ. 8, 14)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά την εργασία με μαχαίρι που έχει υπο- στεί ζημιά υπάρχει κίνδυνος τραυματισμού.

• Φοράτε προστατευτικά γάντια!
  – Για λόγους ασφαλείας, αναθέτετε το ακόνισμα και τη ζυγοστάθμιση του μαχαιριού μόνο σε ένα εξουσιο δοτημένο και εξειδικευμένο συνεργείο. Για να επιτύχετε το βέλτιστο αποτέλεσμα εργασίας, συνιστάται να δίνετε το μαχαίρι για έλεγχο μία φορά το χρόνο.
  – Για την αντικατάσταση του μαχαιριού επιτρέπεται να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά.

• Αδειάστε το ρεζερβουάρ καυσίμου (4) με μια αντλία α- ναρρόφησης καυσίμου, πριν αφαιρέσετε τη λεπίδα. Ποτέ μη γείρετε τη χλοοκοπτική μηχανή προς το πλάι ή προς τα εμπρός αν είναι γεμισμένο το ρεζερβουάρ καυσίμου ή το ρεζερβουάρ λαδιού! Κάτι τέτοιο θα προκαλέσει ζημιά στον κινητήρα και η εγγύηση θα πάψει να ισχύει.

• Κρατήστε το μαχαίρι (17) σταθερά με το ένα χέρι.

• Περιστρέψτε αριστερόστροφα τη βίδα μαχαιριού (17a) με ένα γερμανικό κλειδί μέγεθος 17 και αφαιρέστε την από τον άξονα κινητήρα (17c). Αφαιρέστε τη ροδέλα συναρμογής (17d) και τη ροδέλα συναρμογής (17b).

• Εγκαταστήστε το νέο μαχαίρι (17) με την αντίστροφη σειρά ενεργειών. Στερεώστε σωστά τη βίδα μαχαιριού (17a). Βεβαιωθείτε ότι το μαχαίρι (17) είναι στη σωστή θέση και εφαρμόζει στον άξονα κινητήρα (17c) χωρίς να προεξέχει.

• Η ροπή σύσφιξης της βίδας μαχαιριού (17a) είναι 45 Nm. Αντικαθιστάτε και τη βίδα μαχαιριού (17a) όταν αντικαθιστάτε το μαχαίρι (17).

13.2.1.1 Μαχαίρι (17) που έχει υποστεί ζημιά

Αν το μαχαίρι (17) έχει έρθει σε επαφή με ένα εμπόδιο, σβήστε αμέσως τον κινητήρα και αφαιρέστε τον σύνδεσμο μπουζί (8).

• Ελέγξτε αν το μαχαίρι (17) έχει υποστεί ζημιά.
  • Αν το μαχαίρι (17) έχει υποστεί ζημιά ή έχει λυγίσει, τότε πρέπει να αντικατασταθεί.
• Ποτέ μην επιχειρήσετε να ισιώσετε ένα μαχαίρι (17) που έχει λυγίσει.
  • Ποτέ μην εργάζεστε με ένα μαχαίρι (17) που έχει λυγίσει ή παρουσιάζει έντονη φθορά. Η χρήση ενός τέτοιου μαχαιριού θα προκαλεί κραδασμούς και μπορεί να έχει σαν συνέπεια περισσότερες ζημιές στη χλοοκοπτική μηχανή.

13.2.2 Έλεγχος της στάθμης λαδιού (Εικ. 7)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για την υγεία!

Η εισπνοή αναθυμιάσεων καυσίμου/ λιπαντικού λαδιού και καυσαερίων μπορεί να προξενήσει βαριές βλάβες στην υγεία, απώλεια των αισθήσεων και σε ακραίες περιπτώσεις ακόμα και θάνατο.

• Μην εισπνέετε αναθυμιάσεις καυσίμου/ λιπαντικού λαδιού, ούτε και καυσαέρια.
  – Χρησιμοποιείτε το προϊόν μόνο σε ανοικτό εξωτερικό χώρο.

ΕΠΙΣΗΜΑΝΣΗ

Ζημιά στο προϊόν!

Αν το προϊόν χρησιμοποιηθεί χωρίς λάδι ή με πολύ λίγο λάδι κινητήρα και λάδι κιβωτίου μετάδοσης, μπορεί να προκληθεί ζημιά στον κινητήρα.

– Προσθέτετε καύσιμο και λάδι πριν από τη θέση σε λειτουργία. Το προϊόν παραδίδεται χωρίς λάδι κινητήρα και λάδι κιβωτίου μετάδοσης.

- Για το μοτέρ χρησιμοποιείτε μόνο λάδι κινητήρων SAE 10W-30 ή SAE 10W-40.

ΕΠΙΣΗΜΑΝΣΗ

Βλάβες στο περιβάλλον!

Το χυμένο λάδι μπορεί να ρυπάνει μόνιμα το περιβάλ- λον. Το υγρό είναι πολύ τοξικό και μπορεί να επιφέρει γρήγορα ρύπανση των υδάτων.

– Προσθέτετε/αδειάζετε λάδι μόνο με το προϊόν πάνω σε οριζόντιες, σταθερές επιφάνειες.
- Χρησιμοποιείτε ένα στόμιο πλήρωσης ή χωνί.
- Συλλέγετε το λάδι που αποστραγγίζετε σε ένα κα- τάλληλο δοχείο.
- Πλένετε αμέσως προσεκτικά το λάδι που έχει χυθεί και απορρίπτετε το πανί καθαρισμού σύμφωνα μα τους τοπικούς κανονισμούς.
- Απορρίπτετε το λάδι σύμφωνα με τους τοπικούς κα- νονισμούς.

1. Ξεβιδώστε τη πάβδο ένδειξης στάθμης λαδιού (13) περιστρέφοντάς την αριστερόστροφα και σκουπίστε τη με ένα καθαρό πανί που δεν αφήνει χνούδι.

2. Τοποθετήστε πάλι την ράβδο ένδειξης στάθμης λαδιού (13) και ελέγξτε τη στάθμη πλήρωσης λαδιού, χωρίς να βιδώσετε πάλι σταθερά τη ράβδο ένδειξης στάθμης λαδιού (13).

3. Τραβήξτε τη ράβδο ένδειξης στάθμης λαδιού (13) προς τα έξω και διαβάστε την ένδειξη στάθμης λαδιού σε οριζόντια θέση. Η στάθμη λαδιού πρέπει να βρίσκεται μέσα στη σήμανση στη ράβδο ένδειξης στάθμης λαδιού (13).
4. Κατόπιν βιδώστε πάλι τη ράβδο ένδειξης στάθμης λα- διού (13).

13.2.3 Αλλαγή λαδιού

Η αλλαγή λαδιού κινητήρα πρέπει να πραγματοποιείται σε ετήσια βάση πριν την αρχή της σεζόν, με τον κινητήρα σε θερμοκρασία λειτουργίας και απενεργοποιημένο.

Για τον κινητήρα χρησιμοποιείτε μόνο λάδι κινητήρων (SAE 10W-30/SAE 10W-40).

1. Ξεβιδώστε τη ράβδο ένδειξης στάθμης λαδιού (13) περιστρέφοντάς την αριστερόστροφα.
2. Αναρροφήστε με μια αντλία λαδιού (με εύκαμπτο σω- λήνα) το λάδι κινητήρα μέσα από το στόμιο πλήρω- σης.
3. Γεμίστε με φρέσκο λάδι κινητήρα και ελέγξτε τη στάθμη λαδιού (βλ. 10.1).

13.2.4 Αποστράγγιση του καυσίμου με μια αντλία αναρρόφησης καυσίμου (Εικ. 8)

1. Κρατήστε ένα δοχείο συλλογής κάτω από τον εύκα- μπτο σωλήνα της αντλίας αναρρόφησης καυσίμου.
2. Ξεβιδώστε το πώμα ρεζερβουάρ (4a) και αφαιρέστε το.
3. Εισάγετε τον εύκαμπτο σωλήνα της αντλίας αναρρόφησης καυσίμου στο ρεζερβουάρ καυσίμου (4) και αποστραγγίστε πλήρως το καύσιμο με τη βοήθεια της αντλίας αναρρόφησης καυσίμου.
4. Βιδώστε ξανά και σφίξτε το πώμα ρεζερβουάρ (4a).
5. Για να διασφαλίσετε ότι δεν έχει μείνει καύσιμο μέσα στο καρμπιρατέρ, πρέπει να αποστραγγίσετε το υπολειπόμενο καύσιμο από το καρμπιρατέρ. Τοποθετήστε για αυτόν τον σκοπό ένα δοχείο συλλογής κάτω από το καρμπιρατέρ και ανοίξτε τη βίδα του καρμπιρατέρ (18) με ένα γερμανικό κλειδί μέγεθος 10.

13.2.5 Συντήρηση του φίλτρου αέρα (5a) (Εικ. 15)

ΚΙΝΔΥΝΟΣ

Κίνδυνος φωτιάς και έκρηξης!

Σε περίπτωση λανθασμένου καθαρισμού, το καύσιμο μπορεί να αναφλεγεί και ενδεχομένως να εκραγεί. Αυτό θα έχει σαν συνέπεια βαριά εγκαύματα ή και θάνατο.

• Καθαρίζετε το φίλτρο αέρα μόνο χτυπώντας το ελαφρά.
• Ποτέ μην καθαρίζετε το φίλτρο αέρα με βενζίνη ή με καύσιμους διαλύτες.

ΕΠΙΣΗΜΑΝΣΗ

Κίνδυνος ζημιάς!

Τυχόν λειτουργία του κινητήρα χωρίς τοποθετημένο στοιχείο φίλτρου ή με στοιχείο φίλτρου που έχει υποστεί ζημιά, μπορεί να προκαλέσει ζημιές στον κινητήρα.

- Ποτέ μην αφήσετε τον κινητήρα να λειτουργήσει χωρίς τοποθετημένο στοιχείο φίλτρου ή με στοιχείο φίλτρου που έχει υποστεί ζημιά. Έτσι θα φθάσουν στον κινητήρα ακαθαρσίες από τις οποίες μπορεί ο κινητήρας να υποστεί σοβαρές ζημιές.

Τα λερωμένα φίλτρα αέρα (5α) μειώνουν την ισχύ του κινητήρα λόγω πολύ μικρής τροφοδοσίας αέρα προς το καρμπιρατέρ. Επομένως ο τακτικός έλεγχος είναι απολύτως απαραίτητος.

Το φίλτρο αέρα (5a) θα πρέπει να ελέγχεται κάθε 25 ώρες λειτουργίας και να καθαρίζεται αν χρειάζεται. Σε περίπτωση αέρα με πολύ σκόνη, πρέπει να ελέγχετε συχνότερα το φίλτρο αέρα (5a).

1. Αφαιρέστε το κάλυμμα φίλτρου αέρα (5) και κατόπιν αφαιρέστε το φίλτρο αέρα (5a).
2. Καθαρίζετε το φίλτρο αέρα (5α) μόνο χτυπώντας το ε- λαφρά.
3. Αν το φίλτρο αέρα (5α) έχει υποστεί βλάβη, αντικατα- στήστε το με καινούργιο.
4. Εισάγετε πάλι το φίλτρο αέρα (5α) στη θέση του και κατόπιν τοποθετήστε το κάλυμμα φίλτρου αέρα (5).

13.2.6 Συντήρηση μπουζί (8a) (Εικ. 16, 17)

Ελέγξτε το μπουζί (8α) πρώτη φορά μετά από 10 ώρες λειτουργίας για ρύπανση και αν χρειάζεται καθαρίστε το με μια συρματόβουρτσα με χάλκινες τρίχες. Κατόπιν συντηρείτε το μπουζί (8α) κάθε 50 ώρες λειτουργίας.

1. Αφαιρέστε τον σύνδεσμο μπουζί (8) με μια περιστροφική κίνηση.
2. Αφαιρέστε το μπουζί (8α) με ένα μπουζόκλειδο.
3. Χρησιμοποιώντας ένα σετ φίλερ, ρυθμίστε την απόσταση των ηλεκτροδίων σε 0,75 mm (0,030"). Τοποθετήστε πάλι το μπουζί (8a) και προσέξτε να μην το σφίξετε υπερβολικά.

13.2.7 Μοχλός φρένου κινητήρα (1b) (Εικ. 1, 9)

Ο κινητήρας είναι εξοπλισμένος με ένα μηχανικό φρένο το οποίο πρέπει να ελέγχεται τακτικά. Όταν αφήνετε ελεύθερο τον μοχλό φρένου κινητήρα (1b) πρέπει το μαχαίρι (17) να ακινητοποιείται εντός 7 δευτερολέπτων.

Όταν κινείται, το μαχαίρι (17) παράγει σαφώς αντιληπτό θόρυβο ανέμου. Η κίνηση του κινητήρα (17) σηματοδοτείται από τον παραγόμενο θόρυβο ανέμου και μπορεί να ελέγχεται με αυτόν τον τρόπο.

ΥΠΟΔΕΙΞΗ

Σε περίπτωση που διαπιστώσετε ότι ο αναστολέας μα- χαιριού δεν λειτουργεί σωστά, επικοινωνήστε με την υ- πηρεσία εξυπηρέτησης πελατών ή με ένα εξειδικευμένο συνεργείο.

Βεβαιωθείτε ότι το προϊόν είναι σε άριστη κατάσταση σε όλη τη διάρκεια ζωής του. Η ακατάλληλη συντήρηση μπορεί να έχει σαν συνέπεια τραυματισμούς επικίνδυνους για τη ζωή.

14 Μεταφορά (Εικ. 1)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και εγκαυμάτων!

Το προϊόν μπορεί να ξεκινήσει μη αναμενόμενα και έτσι να προκαλέσει τραυματισμούς.

• Απενεργοποιείτε τον κινητήρα πριν από όλες τις εργασίες καθαρισμού και συντήρησης.
• Αφήνετε τον κινητήρα να κρυώσει.
• Αποσυνδέστε τον σύνδεσμο μπουζί από το μπουζί.
• Αφαιρέστε την επαναφορτιζόμενη μπαταρία.

ΥΠΟΔΕΙΞΗ

Για την μεταφορά πρέπει το ύψος κοπής να ρυθμίζεται πάντα στην ανώτατη θέση.

1. Αδειάστε το ρεζερβουάρ καυσίμου σε ένα εγκεκριμένο δοχείο συλλογής χρησιμοποιώντας μια αντλία αναρρόφησης καυσίμου.
2. Αδειάστε το λάδι κινητήρα του ζεστού κινητήρα.
3. Καθαρίστε τα πτερύγια ψύξης του κυλίνδρου και το περίβλημα.
4. Κλείστε τον επάνω βραχίονα ώθησης (1) (βλ. 15.2).
5. Τυλίξτε μερικές στρώσεις κυματοειδούς χαρτονιού ανάμεσα στον πάνω (1) και τον κάτω βραχίονα ώθησης (3) και τον κινητήρα, για να αποφύγετε φθορά.
6. Για να αποτρέψετε ζημιές και τραυματισμούς, το προϊόν πρέπει κατά τη μεταφορά σε οχήματα να προστατεύεται από ανατροπή και ολίσθηση.

15 Αποθήκευση

ΕΠΙΣΗΜΑΝΣΗ

Καθαρίστε και συντηρήστε το προϊόν πριν την αποθήκευση.

ΕΠΙΣΗΜΑΝΣΗ

Μην αποθηκεύσετε το προϊόν με γεμάτο τον σάκο συλλογής γρασιδιού. Όταν ο καιρός είναι πολύ ζεστός, αρχίζει η ζύμωση του γρασιδιού και ταυτόχρονα αναπτύσσεται θερμότητα. Υπάρχει κίνδυνος πυρκαγιάς!

Αποθηκεύστε το προϊόν και τα αξεσουάρ του σε χώρο σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προσβάσιμο σε παιδιά.

Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ 5 °C και 30 °C.

Φυλάσσετε το προϊόν μέσα στην αρχική συσκευασία του. Καλύψτε το προϊόν, για προστασία από σκόνη ή υγρασία Φυλάσσετε τις οδηγίες χειρισμού μαζί με το προϊόν.

• Ποτέ μη φυλάσσετε το προϊόν με καύσιμο στο ρεζερβουάρ καυσίμου στο εσωτερικό ενός κτιρίου, στο οποίο υπάρχει η πιθανότητα οι ατμοί καυσίμου να έρθουν σε επαφή με γυμνή φλόγα ή σπινθήρες.
- Αφήστε να κρυώσει το μοτέρ πριν σταθμεύσετε το προϊόν σε κλειστό χώρο.
- Σε περίπτωση παρατεταμένης αποθήκευσης, αδειάστε το ρεζερβουάρ καυσίμου με τη βοήθεια μιας αντλίας αναρρόφησης καυσίμου (δεν περιλαμβάνεται στο παραδοτέο υλικό).

• Για να αποφύγετε κίνδυνο πυρκαγιάς, διατηρείτε το μοτέρ, την εξάτμιση και την περιοχή γύρω από το ρεζερβουάρ καυσίμου καθαρά από χορτάρια, φύλα ή γράσο (λάδι) που έχει διαρρεύσει.

15.1 Προετοιμασία για την αποθήκευση της χλοοκοπτικής μηχανής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αφαιρείτε το καύσιμο σε κλειστούς χώρους, κοντά σε φωτιά ή ενώ καπνίζετε. Οι αέριες αναθυμιάσεις μπορούν να προκαλέσουν έκρηξη ή πυρκαγιά.

1. Αδειάστε το ρεζερβουάρ καυσίμου (4) (βλ. 13.2.4).
2. Διενεργήστε μια αλλαγή λαδιού. (βλ. 13.2.3).
3. Αποσυνδέστε τον σύνδεσμο μπουζί (8) από το μπουζί (8a). Αφαιρέστε το μπουζί (8a) με ένα μπουζόκλειδο. (βλ. 13.2.6).
4. Με ένα δοχείο λαδιού, προσθέστε στον κύλινδρο περ. 0,2 l αλαδιού.
5. Τραβήξτε αργά τον εκκινητή με σχοινί (16), ώστε το λάδι να κατανεμηθεί για την εσωτερική προστασία του κυλίνδρου.
6. Βιδώστε πάλι το μπουζί (8a).
7. Καθαρίστε τα πτερύγια ψύξης του κυλίνδρου και το περίβλημα (βλ. 13.1.1).
8. Καθαρίστε όλο το προϊόν, για να προστατέψετε τη βαφή του.
9. Φυλάξτε το προϊόν σε ένα καλά αεριζόμενο μέρος ή τοποθεσία.

15.2 Σύμπτυξη του επάνω βραχίονα ώθησης (1) (Εικ. 1, 5)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εμπλοκής μελών του σώματος!

Κρατάτε τον βραχίονα ώθησης πάντα με ένα χέρι στην ανώτατη θέση.

- Ποτέ μην τοποθετείτε δάχτυλα ανάμεσα στον επάνω και τον κάτω βραχίονα ώθησης.

Για οικονομία χώρου κατά τη φύλαξη, ο πάνω βραχίονας ώθησης (1) είναι πτυσσόμενος.

1. Αφαιρέστε τον σάκο συλλογής γρασιδιού (15).
2. Απαγκιστρώστε τον εκκινητή με σχοινί (16) από το άγκιστρο σχοινιού (16a).
3. Λασκάρετε ελαφρά τα παξιμάδια αστεροειδούς λαβής (2) στον πάνω βραχίονα ώθησης (1) (μην τα ανοίξετε τελείως!).
4. Γυρίστε τον επάνω βραχίονα ώθησης (1) προς τα κάτω. Οι ντίζες δεν επιτρέπεται να σφηνωθούν σε αυτή τη διαδικασία.

16 Επισκευή και παραγγελία ανταλλακτικών

Μετά από επισκευή ή συντήρηση βεβαιωθείτε ότι έχουν τοποθετηθεί και βρίσκονται σε τεχνικά άψογη κατάσταση όλα τα εξαρτήματα ασφαλείας. Φυλάσσετε μακριά από άλλα άτομα και παιδιά όλα τα εξαρτήματα που δημιουργούν κίνδυνο τραυματισμού.

ΕΠΙΣΗΜΑΝΣΗ

Σύμφωνα με τη νομοθεσία ευθύνης για τα προϊόντα, δεν φέρουμε ευθύνη για βλάβες οι οποίες προκαλούνται από ακατάλληλες επισκευές ή λόγω μη χρήσης γνήσιων ανταλλακτικών.

Αναθέτετε τις εργασίες σε κάποιο σέρβις ή σε έναν ξουσιοδοτημένο τεχνικό. Το αντίστοιχο ισχύει και για τα αξεσουάρ.

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

ΕΠΙΣΗΜΑΝΣΗ

Σημαντική υπόδειξη για την περίπτωση μιας επισκευής

Σε περίπτωση επιστροφής του προϊόντος για επισκευή, έχετε υπόψη σας ότι, για λόγους ασφαλείας, το προϊόν πρέπει να αποσταλεί στον σταθμό σέρβις αφού αφαιρεθούν πλήρως το λάδι και το καύσιμο.

16.1 Παραγγελία ανταλλακτικών

Κατά την παραγγελία ανταλλακτικών πρέπει να δοθούν οι παρακάτω πληροφορίες:

• Ονομασία μοντέλου
• Αριθμός είδους
• Στοιχεία της πινακίδας τύπου

Ανταλλακτικά / Αξεσουάρ

Μαχαίρι – Αρ. είδους: 7911200636

Λάδι κινητήρα - Αρ. είδους: 7850000025

16.2 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα πα- ρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: Μπουζί, φίλτρο αέρα, μαχαίρι, τραπεζοειδής ιμάντας

* = δεν περιλαμβάνεται στο παραδοτέο υλικό!

17 Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίπτετε τις συσκευασίες με τρόπο φιλικό προς το περιβάλλον.

Σχετικά με τις δυνατότητες απόρριψης της συσκευής στο τέλος της ωφέλιμης ζωής της μπορείτε να πάρετε πληροφορίες από τις τοπικές ή δημοτικές σας αρχές.

Καύσιμα και λάδια

• Πριν την απόρριψη του προϊόντος πρέπει να εκκενωθούν το ρεζερβουάρ καυσίμου και το δοχείο λαδιού κινητήρα!
• Το καύσιμο και το λάδι κινητήρα δεν πρέπει να απορ- ρίπτονται στα οικιακά απορρίμματα, αλλά πρέπει να συλλέγονται ή να απορρίπτονται ξεχωριστά!
• Τα κενά δοχεία λαδιού και δοχεία καυσίμου πρέπει να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

18 Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Ασταθής λειτουργία, έντονοι κραδασμοί του προϊόντος.	Λασκαρισμένες βίδες. Ελέγξτε τις βίδες.
	Λασκαρισμένη στερέωση μαχαιριού. Ελέγξτε τη στερέωση μαχαιριού.
	Έλλειψη ζυγοστάθμισης μαχαιριού. Αντικαταστήστε το μαχαίρι.
Ο κινητήρας δεν λειτουργεί. Μοχλός φρένου κινητήρα όχι πατημένος.		Πατήστε τον μοχλό φρένου κινητήρα.
		Λανθασμένη θέση μοχλού γκαζιού. Ελέγξτε τη ρύθμιση.
		Βλάβη μπουζί.
		Ρεζερβουάρ καυσίμου άδειο.
		Ρύποι στο καύσιμο.
		Βλάβη του κινητήρα.
Ο κινητήρας δεν λειτουργεί ομαλά.		Ακάθαρτο φίλτρο αέρα.
		Ακάθαρτο μπουζί.
Το γρασίδι κιτρινίζει, ανομοιόμορφη κοπή.		Ακάθαρτο φίλτρο αέρα.
		Ακάθαρτο μπουζί.
Η εξαγωγή γρασιδιού δεν είναι καλή.		Ύψος κοπής πολύ χαμηλό.
		Μαχαίρια φθαρμένα.
		Σάκος συλλογής γρασιδιού βουλωμένος.

19 Δήλωση συμμόρφωσης ΕΕ

Μετάφραση του πρωτοτύπου της δήλωσης συμμόρφωσης

Κατασκευαστής:

Scheppach GmbH

Δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν που περιγράφεται στο παρόν βρίσκεται σε συμμόρφωση με τις ισχύουσες Οδηγίες και Πρότυπα.

Μάρκα: SCHEPPACH

Ονομασία είδ.: Χλοοκοπτική μηχανή βενζίνης - MS150-42

Αρ. είδ. 59112499969, 59112509958, 5911249906

Οδηγίες ΕΕ:

2014/30/EE, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EE, 2011/65/EU*,

* Το αντικείμενο της παρούσας δήλωσης, το οποίο περιγράφεται παραπάνω, εκπληρώνει τις διατάξεις της Οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό.

Прότυπα που χρησιμοποιήθηκαν:

EN ISO 5395-1:2013/A1:2018,

EN 5395-2:2013/A2:2017,

EN 14982:2009

Διαδικασία αξιολόγησης συμμόρφωσης:

2000/14/EK_2005/88/EK – Παράρτημα: VI

Εγγυημένη 96 dB

στάθμη ηχητικής ισχύος (LWA):

Μετρηθείσα 94,1 dB

στάθμη ηχητικής ισχύος (LWA):

Κοινοποιημένος φορέας: TÜV SÜD

Industrie Service GmbH,

Westendstrasse 199,

80686 München,

Deutschland (Γερμανία)

Αριθμός: 0036

2016/1628/EE

Αρ. εκπομπών:

e24*2016/1628*2018/989SRA1/P*0408*00

Εξουσιοδοτημένος αντιπρόσωπος σύνταξης του τεχνικού φακέλου:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

Οι εμφανείς ελλείψεις πρέπει να αναφέρονται εντός 8 ημερών από τη λήψη του εμπορεύματος, διαφορετικά ο αγοραστής χάνει κάθε δικαίωμα για αξίωση λόγω τέτοιων ελλείψεων. Για τα μηχανήματά μας προσφέρουμε εγγύηση υπό τον όρο της σωστής μεταχείρισης, με διάρκεια ίση με την περίοδο της νομικά κατοχυρωμένης εγγύησης και έναρξη από την παράδοση, αντικαθιστώντας δωρεάν κάθε εξάρτημα του μηχανήματος το οποίο εντός αυτού του χρόνου ενδέχεται να καταστεί άχρηστο αποδεδειγμένα ως συνέπεια ελαττώματος σε υλικό ή στην εργασία. Για εξαρτήματα τα οποία δεν κατασκευάζουμε οι ίδιοι, παρέχουμε εγγύηση μόνο εφόσον δικαιούμαστε αξιώσεις εγγύησης έναντι των επί μέρους προμηθευτών. Το κόστος για την τοποθέτηση των νέων εξαρτημάτων βαρύνει τον αγοραστή. Εξαιρούνται αξιώσεις ακύρωσης της πώλησης και μείωσης της τιμής αγοράς καθώς και άλλες αξιώσεις αποζημίωσης.

Garantie RO
