LIETOŠANAS INSTRUKCIJA MS15042 SCHEPPACH

Benzīna zāles pļāvējs | Oriģinālās lietošanas instrukcijas tulkojums ................................ 239

• 94,1 dB Notifikuotoji įstaiga: TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 München, Vokietija Numeris: 0036 2016/1628/ES Emisija. No: e24*2016/1628*2018/989SRA1/P*0408*00 Už dokumentaciją atsakingas asmuo: StefanHartinger Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 27.08.2025 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management 238 | LT www.scheppach.comSatura rādītājs 1 Ievads p. 240

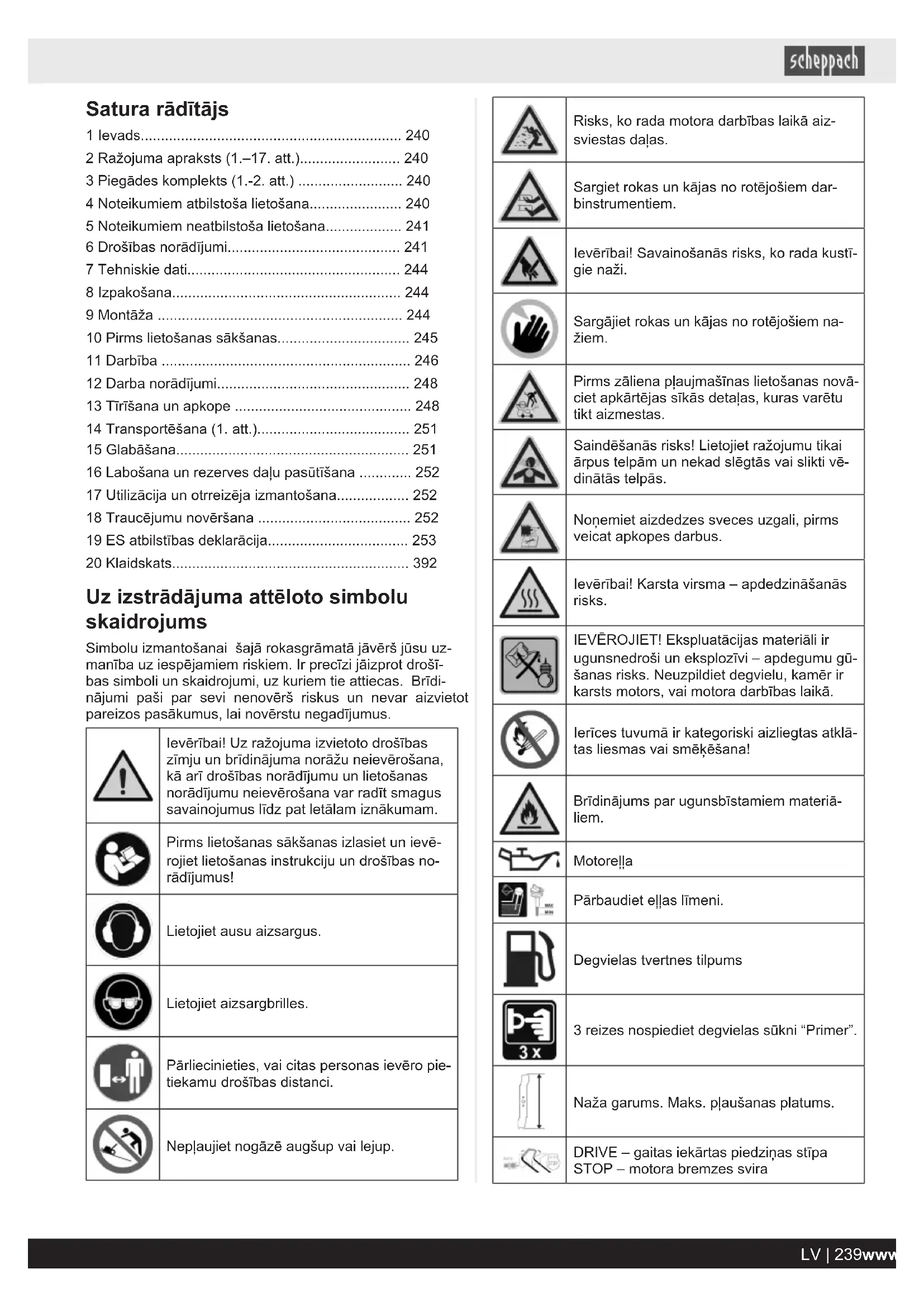

• 2 Ražojuma apraksts (1.–17.att.) p. 240
• 3 Piegādes komplekts (1.-2.att.) p. 240
• 4 Noteikumiem atbilstoša lietošana p. 240
• 5 Noteikumiem neatbilstoša lietošana p. 241
• 6 Drošības norādījumi p. 241
• 7 Tehniskie dati p. 244
• 8 Izpakošana p. 244
• 9 Montāža p. 244
• 10 Pirms lietošanas sākšanas p. 245
• 11 Darbība p. 246
• 12 Darba norādījumi p. 248
• 13 Tīrīšana un apkope p. 248
• 14 Transportēšana (1.att.) p. 251
• 15 Glabāšana p. 251
• 16 Labošana un rezerves daļu pasūtīšana p. 252
• 17 Utilizācija un otrreizēja izmantošana p. 252
• 18 Traucējumu novēršana p. 252
• 19 ES atbilstības deklarācija p. 253
• 20 Klaidskats Uz izstrādājuma attēloto simbolu skaidrojums Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uz- manība uz iespējamiem riskiem. Ir precīzi jāizprot drošī- bas simboli un skaidrojumi, uz kuriem tie attiecas. Brīdi- nājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus. Ievērībai! Uz ražojuma izvietoto drošības zīmju un brīdinājuma norāžu neievērošana, kā arī drošības norādījumu un lietošanas norādījumu neievērošana var radīt smagus savainojumus līdz pat letālam iznākumam. Pirms lietošanas sākšanas izlasiet un ievē- rojiet lietošanas instrukciju un drošības no- rādījumus! Lietojiet ausu aizsargus. Lietojiet aizsargbrilles. Pārliecinieties, vai citas personas ievēro pie- tiekamu drošības distanci. Nepļaujiet nogāzē augšup vai lejup. Risks, ko rada motora darbības laikā aiz- sviestas daļas. Sargiet rokas un kājas no rotējošiem dar- binstrumentiem. Ievērībai! Savainošanās risks, ko rada kustī- gie naži. Sargājiet rokas un kājas no rotējošiem na- žiem. Pirms zāliena pļaujmašīnas lietošanas novā- ciet apkārtējas sīkās detaļas, kuras varētu tikt aizmestas. Saindēšanās risks! Lietojiet ražojumu tikai ārpus telpām un nekad slēgtās vai slikti vē- dinātās telpās. Noņemiet aizdedzes sveces uzgali, pirms veicat apkopes darbus. Ievērībai! Karsta virsma– apdedzināšanās risks. IEVĒROJIET! Ekspluatācijas materiāli ir ugunsnedroši un eksplozīvi– apdegumu gū- šanas risks. Neuzpildiet degvielu, kamēr ir karsts motors, vai motora darbības laikā. Ierīces tuvumā ir kategoriski aizliegtas atklā- tas liesmas vai smēķēšana! Brīdinājums par ugunsbīstamiem materiā- liem. Motoreļļa Pārbaudiet eļļas līmeni. Degvielas tvertnes tilpums 3reizes nospiediet degvielas sūkni “Primer”. Naža garums. Maks. pļaušanas platums. DRIVE – gaitas iekārtas piedziņas stīpa STOP – motora bremzes svira LV | 239www.scheppach.comRažojuma garantētais skaņas jaudas līme- nis. Ražojums atbilst spēkā esošajām Eiropas Direktīvām. Ražojums atbilst piemērojamām Serbijas vadlīnijām. 1 Ievads Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Vācija Godātais klient! Vēlam prieku un izdošanos, strādājot ar šo jauno ražoju- mu. Norāde: Šī ražojuma ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šim ražojumam vai šī ražojuma dēļ saistībā ar: p. 392

• nelietpratīgu apkalpošanu

• lietošanas instrukcijas neievērošanu

• trešo personu, nepilnvarotu speciālistu veiktiem re- montiem

• neoriģinālo rezerves daļu montāžu un nomaiņu

• noteikumiem neatbilstošu lietošanu Ievērojiet! Lietošanas instrukcija ir šī ražojuma sastāvdaļa. Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ie- taupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmūžu. Papil- dus šīs lietošanas instrukcijas drošības noteikumiem no- teikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu. Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā vei- dā, kā ir aprakstīts, un norādītajām lietošanas jomām. Uz- glabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai perso- nai. 2 Ražojuma apraksts (1.–17.att.)

1. Augšējais rokturis

1a. Gaitas iekārtas piedziņas stīpa 1b. Motora bremzes svira

2. Zvaigžņveida roktura uzgrieznis

2a. Skrūve (M8) 2b. Paplāksne

3. Apakšējais rokturis

3a. Kabeļu skava 3b. Vadplāksne

4. Degvielas tvertne

4a. Degvielas tvertnes vāks

5. Gaisa filtra pārsegs

10. Ūdens pieslēgums

11. Pļaušanas augstuma regulēšanas mehānisms

12. Dzenošais ritenis

13. Eļļas mērstienis

14. Izsviešanas vāks

14a. Mulčēšanas ieliktnis

15. Zāles savācējmaiss

17a. Naža skrūve 17b. Paplāksne (metāls) 17c. Motora darbvārpsta 17d. Paplāksne (plastmasa)

18. Karburatora skrūve

3 Piegādes komplekts (1.-2.att.) Poz. Skaits Apzīmējums

3. 2 x Apakšējais rokturis

3a. 1 x Kabeļu skava 14a. 1 x Mulčēšanas ieliktnis

15. 1 x Zāles savācējmaiss

1 x Benzīna zāles pļāvējs 1 x Lietošanas instrukcija MS150-42 (59112499969) 1x 0,6 l Motoreļļa MS150-42 (59112509958) 1 x 0,6 l Motoreļļa

17. 1 x Rezerves nazis

4 Noteikumiem atbilstoša lietošana Benzīna zāles pļāvējs ir piemērots privātai lietošanai mā- jas pagalmā un dārzā. Par privātā pagalma un dārza zā- les pļāvējiem uzskata tādus, kuru lietošana gada griezu- mā nepārsniedz 50stundas, un tos pārsvarā izmanto zā- liena vai mauriņa kopšanai, bet ne publiskajos dārzos, parkos, sporta objektos, kā arī lauksaimniecībā un mež- saimniecībā. Ražojumu drīkst izmantot tikai tam paredzētajam mērķim. Ierīces lietošana citiem mērķiem ir uzskatāma par notei- kumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs un nevis ražotājs. Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lieto- šanas instrukcijā minēto drošības norādījumu, kā arī mon- tāžas instrukcijas un lietošanas norādījumu ievērošana. Personām, kas ražojumu izmanto un apkopj, jāpārzina ra- žojums un jābūt informētām par iespējamiem riskiem. Patvaļīga izmaiņu veikšana ražojumā pilnīgi atbrīvo ražo- tāju no atbildības par bojājumiem, kas radušies izmaiņu rezultātā. Ražojumu drīkst lietot tikai ar ražotāja oriģinālajām daļām un oriģinālajiem piederumiem. 240 | LV www.scheppach.comJāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

Pirms ražojuma lietošanas sākšanas jūsu pašu drošībai rūpīgi izlasiet šo rokasgrāmatu un vispārējos drošības norādījumus. Nododot ražojumu trešajām personām, kopā ar to vienmēr nododiet arī šo lietošanas instrukci- ju. 5 Noteikumiem neatbilstoša lietošana Ņemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu iz- manto komerciālos, amatniecības vai rūpniecības uzņē- mumos, kā arī līdzīgos darbos.

Lietotāja fiziskas bīstamības dēļ zāliena pļau- jmašīnu nedrīkst izmantot šādiem darbiem (nepilnīgs uzskaitījums): – krūmāju, dzīvžogu un krūmaugu apcirpšanai, – vīteņaugu apgriešanai, – zāliena kopšanai uz jumta apstādījumiem un balko- nu kastēs, – koku un krūmu atgriezumu mulčēšanai un smalcinā- šanai, – ietvju tīrīšanai (sūkšanai, nopūšanai), – augsnes nelīdzenumu, piem., kurmju rakumu, līdzi- nāšanai, – nopļautās zāles transportēšanai, izņemot tam pare- dzētajā savācējmaisā. Lietošanas instrukcijā izmantoto signālvārdu skaidrojums BĪSTAMI Signālvārds, lai apzīmētu tieši gaidāmo bīsta- mības situāciju, ja to pieļauj, tad tās sekas ir nāve vai smags savainojums.

Signālvārds, lai apzīmētu iespējamu bīstamī- bas situāciju, ja to pieļauj, tad tās sekas varē- tu būt nāve vai smags savainojums. UZMANĪBU Signālvārds, lai apzīmētu iespējamu bīstamī- bas situāciju, ja to pieļauj, tad tās sekas varē- tu būt nenozīmīgs vai vidējs savainojums.

Signālvārds, lai apzīmētu iespējamu bīstamī- bas situāciju, ja to pieļauj, tad tās sekas varē- tu būt ražojuma vai īpašuma materiālie zau- dējumi. 6 Drošības norādījumi Uzglabājiet visus drošības norādījumus un norādes turpmākām uzziņām!

Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos datus, ar kuriem šis ražojums ir apgādāts. Kavēšanās ievērot turpmāk minētās norādes var izraisīt smagus savainojumus.

Pirms sākat strādāt ar ražojumu, labi iepazīstieties ar vi- siem vadības elementiem. – Vingrinieties, kā rīkoties ar ražojumu, un ļaujiet pie- redzējušam lietotājam vai speciālistam paskaidrot ražojuma darbību un darba tehniku. – Pārliecinieties, vai ražojumu ārkārtas gadījumā varat nekavējoties apturēt. – Ražojuma nelietpratīga lietošana var radīt smagus savainojumus. – Ja lietošanas laikā rodas kāds nelaimes gadījums vai traucējums, nekavējoties izslēdziet ražojums. Lietpratīgi aprūpējiet savainojumus vai vērsieties pie ārsta. Kurš nedrīkst lietot ražojumu:

• Bērni un citas personas, kuras nepārzina lietošanas instrukciju (vietējie noteikumi var noteikt lietotāja mini- mālo vecumu).

• Personas, kuras atrodas alkohola, narkotisko vielu, medikamentu iespaidā, ir nogurušas vai slimas.

6.1 Drošības norādījumi ar rokām

vadāmajai zāliena pļaujmašīnai

• Rūpīgi izlasiet lietošanas instrukciju. Iepazīstieties ar iestatījumiem un ražojuma pareizo lietošanu.

• Nekad neatļaujiet lietot zāliena pļaujmašīnu bērniem vai citām personām, kuras nepārzina lietošanas ins- trukciju. Vietējie noteikumi var noteikt lietotāja minimā- lo vecumu.

• Nekad nepļaujiet, kamēr tuvumā atrodas personas, it īpaši bērni, vai dzīvnieki. Atcerieties, ka operators vai lietotājs ir atbildīgs par nelaimes gadījumiem, kas at- tiecas uz citām personām vai to īpašumu.

• Pļaujiet tikai labas redzamības apstākļos. Ir nepiecie- šams nelaist klāt trešās personas.

• Ja ražojumu nepieciešams nodot citām personām, ko- pā ar to nododiet arī šo lietošanas instrukciju.

• Pļaušanas laikā vienmēr jāvalkā stingri, neslīdoši apa- vi un garas bikses. Nepļaujiet ar basām kājām vai vieglās sandalēs. LV | 241www.scheppach.com• Pārbaudiet teritoriju, kurā izmanto ražojumu, un novā- ciet visus priekšmetus, piem., akmeņus, rotaļlietas, kokus un stieples utt., kurus var satvert un aizmest.

• Izslēdziet motoru, nogaidiet, līdz tas pilnīgi apstājas, un noņemiet aizdedzes sveces uzgali, ja – Jūs atstājat ražojumu. – Likvidējat nosprostojumus vai aizsprostojumus. – Ražojumam bija saskare ar svešķermeņiem. – Ražojumam rodas traucējumi un neparastas vibrā- cijas.

Degviela ir augstā mērā uzliesmojoša:

• Uzglabājiet degvielu tikai tai paredzētās tvertnēs (kan- nās).

• Degvielu uzpildiet tikai ārpus telpām un nesmēķējiet degvielas uzpildīšanas laikā.

• Degviela jāiepilda pirms motora iedarbināšanas. Ka- mēr motors darbojas vai uzreiz pēc ražojuma izslēg- šanas, nedrīkst atvērt tvertnes vāku un papildināt deg- vielu.

• Ja degviela ir pārlējusies pāri, nedrīkst veikt motora iedarbināšanas mēģinājumu. Tā vietā ražojums jāno- vāc no virsmas, kura ir piesārņota ar degvielu. Ne- drīkst pieļaut jebkādu aizdedzes iedarbināšanas mēģi- nājumu, līdz degvielas tvaiki ir izgarojuši.

• Drošības apsvērumu dēļ degvielas tvertnes un citu tvertņu vāki bojājuma gadījumā jānomaina.

• Nekad neuzglabājiet degvielu dzirksteļu avota tuvu- mā. Vienmēr izmantojiet pārbaudītu kannu. Sargiet bērnus no degvielas.

• Nomainiet bojātos skaņas slāpētājus.

• Pirms lietošanas vienmēr vizuāli pārbaudiet, vai nazis un stiprinājuma tapas nav nolietotas vai bojātas. Lai nepieļautu nelīdzsvarotību, nolietotos vai bojātos na- žus un stiprinājuma tapas drīkst nomainīt tikai kom- plektu veidā.

• Nodrošiniet to, lai visi uzgriežņi, tapas un skrūves būtu stingri pievilktas un ražojums atrastos drošā darba stāvoklī.

• Nekad neuzglabājiet ražojumu, kam degvielas tvertnē ir degviela, ēkās, kurās degvielas tvaiki var nonākt sa- skarē ar atklātu uguni vai dzirkstelēm.

• Ļaujiet motoram atdzist, pirms novietojat ražojumu slēgtās telpās.

• Lai nepieļautu ugunsbīstamību, uzturiet motoru, izplū- des kolektoru un zonu ap degvielas tvertni brīvu no zāles, lapām vai izplūstošas ziežvielas (eļļas).

• Regulāri pārbaudiet zāles savākšanas mehānismu, vai nav nodiluma un darbderīguma zuduma.

• Drošības apsvērumu dēļ nomainiet nolietotas vai bojā- tas daļas.

• Ja jāiztukšo degvielas tvertne, tas jādara ārpus tel- pām.

• Neļaujiet iekšdedzes dzinējam darboties slēgtās tel- pās, kurās var uzkrāties bīstamais oglekļa oksīds.

• Pļaujiet tikai dienas gaismā vai labā mākslīgajā ap- gaismojumā.

• Ja iespējams, nedrīkst pieļaut ražojuma lietošanu slapjā zālē.

• Ražojuma lietošana negaisa laikā ir aizliegta – Zibens spēriena risks!

• Vienmēr ievērojiet labu pozīciju nogāzēs.

• Vadiet ražojumu tikai soļu gaitas ātrumā.

• Ražojumiem uz riteņiem ir spēkā nosacījumi: Pļaujiet šķērsām pret nogāzi, nekad augšup vai lejup. Esiet īpaši piesardzīgs, ja maināt kustības virzienu nogāzē.

• Nepļaujiet pārmērīgi stāvās nogāzēs un pie tuvumā esošām izgāztuvēm, grāvjiem vai dīķiem. Esiet īpaši piesardzīgs, ja jūs maināt ražojuma virzienu vai pie- velkat klāt ierīci.

Īpaša piesardzība jāievēro darba un kustības virziena mainīšanas laikā slīpumos un nogā- zēs: – Ievērojiet drošu pozīciju. – Valkājiet apavus ar neslīdošām, raupjām zolēm un piemērotu apģērbu. – Vienmēr pļaujiet šķērsām pret nogāzi. – Nogāzēs, kuru slīpums pārsniedz 15grādus, drošī- bas apsvērumu dēļ nedrīkst pārvietoties ar ražoju- mu. – Esiet īpaši piesardzīgs, virzoties atmuguriski un vel- kot ražojumu. Paklupšanas risks!

• Apturiet nazi, ja zāliena pļaujmašīna jāsagāž, trans- portējot pa citām virsmās, kas nav zāle, un ja zāliena pļaujmašīnu pārvieto no pļaujamās virsmas un līdz tai. UZMANĪBU Zāliena pļaujmašīnu nedrīkst lietot, ja nav piestiprināts vai nu samontētais zāles savākšanas mehānisms, vai arī izsviešanas atveres pašnoslēdzošais norobežojo- šais aizsargmehānisms.

• Nekad nelietojiet zāliena pļaujmašīnu ar bojātiem aiz- sargmehānismiem vai aizsargrežģiem, vai bez uzstā- dītajiem aizsargmehānismiem, piem., atsites plāks- nēm un/ vai zāles savākšanas mehānismiem.

• Nemainiet motora regulēšanas iestatījumus un nefor- sējiet apgriezienu skaitu.

• Pirms motora iedarbināšanas atbrīvojiet motora brem- zi un atvienojiet visus griezējinstrumentus un piedzi- ņas.

• Uzmanīgi iedarbiniet motoru atbilstoši ražotāja norā- dēm. Ievērojiet pēdu pietiekamo atstatumu līdz nazim.

• Iedarbinot motoru, zāliena pļaujmašīnu nedrīkst sa- gāzt, izņemot gadījumus, kad zāliena pļaujmašīna jā- paceļ šī procesa laikā. Šajā gadījumā sagāziet to tikai tik tālu, cik tas ir tiešām nepieciešams, un paceliet ti- kai pretējo no lietotāja pusi.

• Neiedarbiniet motoru, ja stāvat priekšā izsviešanas kanālam. 242 | LV www.scheppach.com• Nekad nelieciet delnas vai pēdas pie rotējošām daļām vai zem tām. Vienmēr turieties atstatu no izmešanas atveres.

• Nekad neceliet vai nenesiet zāles pļāvēju, kamēr dar- bojas motors.

• Izslēdziet motoru un pārliecinieties, vai visas kustīgās daļas ir apstājušās un aizdedzes atslēga, ja ir pieeja- ma, ir izņemta: – Pirms jūs atbrīvojat nosprostojumus vai likvidējat aizsprostojumus izsviešanas kanālā. – Pirms jūs pārbaudāt, notīrāt vai veicat darbus ra- žojumam. – Ja bijusi sadursme ar svešķermeni. Pārbaudiet, vai ražojumā nav bojājumu, un veiciet nepiecieša- mos remonta darbus, pirms atkal to iedarbināt un strādājat ar ražojumu. Ja ražojums sāk neierasti stipri vibrēt, nepieciešams veikt tūlītēju pārbaudi. – Ja jūs attālināties no ražojuma. – Pirms jūs papildināt degvielu.

• Motora kustības pēc inerces laikā jāaizver droseļ- vārsts. Ja motoram ir benzīna noslēdzošais krāns, tad pēc lietošanas tas jāaizver.

• Ražojuma lietošana pārmērīgā ātrumā var palielināt nelaimes gadījumu risku.

• Esiet uzmanīgs, veicot ražojuma regulēšanas darbus, un nepieļaujiet pirkstu iespiešanu starp kustīgo nazi un nekustīgajām ierīces daļām.

• Esiet īpaši uzmanīgs, pļaujot uz pakļāvīgām augs- nēm, pie tuvumā esošām izgāztuvēm, grāvjiem un dī- ķiem.

• Izvairieties no vietām, kurās riteņiem vairs nav saķe- res vai pļaušana nav droša.

• Ceļa tuvumā uzmanieties no ceļu satiksmes. BĪSTAMI Paklupšanas risks! Esiet īpaši piesardzīgs, virzoties atmuguriski un velkot ražojumu. Pirms kustības atmuguriski pārliecinieties, vai jums aiz- mugurē nav mazu bērnu.

• Lietotājam jābūt pietiekami sagatavotam ierīces iz- mantošanā, iestatīšanā un vadībā (ieskaitot aizliegtās darbības).

• Regulāri pārbaudiet ražojumu un pirms katras lietoša- nas reizes pārliecinieties, vai visi iedarbināšanas fik- satori un taustiņslēdži pienācīgi darbojas.

• Ievērojiet, ka nepienācīga apkope, neatbilstīgu rezer- ves daļu izmantošana, vai drošības mehānismu no- ņemšana vai modificēšana var radīt bojājumus ražoju- mam un smagus savainojums ar to strādājošai perso- nai.

• Ievērojiet, ka ražojuma drošības sistēmas vai mehā- nismus nedrīkst manipulēt vai deaktivizēt. Nekad ne- noņemiet daļas, kas paredzētas drošībai.

• Ievērojiet, ka lietotājs nedrīkst ne izmainīt, ne arī ma- nipulēt jebkādus noslēgtos iestatījumus saistībā ar motora apgriezienu skaita regulēšanu.

• Izmantojiet tikai ražotāja ieteiktus nažus un piederu- mus. Citu darbinstrumentu un piederumu lietošana var radīt lietotājam savainošanās risku.

• Vienmēr uzturiet ražojumu labā darba stāvoklī.

• Ir jāizdara pietiekami pārtraukumi, lai samazinātu trokšņu un vibrāciju slodzi.

6.3 Atlikušais risks un aizsardzības

pasākumi Nevērīga izturēšanās pret ergonomiskiem principiem Aizsargaprīkojuma(AA) nolaidīga lietošana Aizsargaprīkojuma nevērīga lietošana vai atteikšanās no tā var radīt smagus savainojumus.

• Valkājiet norādīto aizsargaprīkojumu. Cilvēku rīcība, nepareiza rīcība

• Vienmēr jebkuru darbu laikā esiet pilnīgi koncentrē- jies. Atlikušais risks

• Nekad nevar tikt izslēgts Trokšņa radīta bīstamība Dzirdes bojājumi Ilgāks neaizsargāts darbs ar ražojumu var radīt dzirdes bojājumus.

• Noteikti lietojiet ausu aizsargus. Rīcība avārijas gadījumā Ja ir iespējami noticis nelaimes gadījums, ierosiniet at- bilstoši nepieciešamos pirmās palīdzības pasākumus un iespējami ātri izsauciet kvalificētu medicīnisko palīdzību. Atlikušie riski Ražojums ir konstruēts atbilstoši tehniskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

• Atlikušos riskus var minimizēt, ja kopā ievēro "Drošī- bas norādījumus" un "Noteikumiem atbilstošu lietoša- nu", kā arī lietošanas instrukciju.

• Nepieļaujiet ražojuma nejaušu palaišanu.

• Kad ražojums darbojas, turiet rokas nost no darba zo- nas.

• Ražojuma nejauša palaide ekspluatācijā.

• Ievērojiet lietošanas instrukcijas norādītos apkopes un drošības norādījumus. LV | 243www.scheppach.comBRĪDINĀJUMS Ilgāka darba gadījumā vibrāciju dēļ operatora rokās var rasties asinsrites traucējumi (vibrācijas izraisītais vazos- pastiskais sindroms). Vibrācijas izraisītais vazospastiskais sindroms ir asins- vadu slimība, kad roku un kāju pirkstu mazie asinsvadi krampjaini saraujas. Skartās zonas vairs netiek apgādā- tas ar asinīm, un tādējādi izskatās ārkārtīgi bālas. Bieža vibrējošo ražojumu lietošana personām, kurām ir trau- cēta asinsrite (piem., smēķētājiem, diabētiķiem), var iz- raisīt nervu bojājumus. Ja pamanāt neparastus kaitējumus, nekavējoties pabei- dziet darbu un vērsieties pie ārsta. 7 Tehniskie dati Motora tips 4 taktu motors/ ar gaisa dzesināšanu Darba tilpums 150 cm³ Darba apgriezienu skaits 2800 min

emisija 1033g/kWh Pļaušanas augstuma regulēšanas mehānisms 25-75mm/ 7pozīcijas Pļaušanas augstumi 25 (1) / 33 (2) / 41 (3) / 50 (4) / 59 (5) / 67 (6) / 75 (7) (+ / - apm. 8) mm Zāles savācējmaisa tilpums 45 l Pļaušanas platums 42 cm Svars (ar tukšu tvertni un pilnīgi uzstādīts) 23,2 kg Paturētas tiesības veikt tehniskas izmaiņas! Troksnis un vibrācija

Troksnis var radīt smagas sekas jūsu veselībai. Ja ierī- ces troksnis pārsniedz 85dB, lietojiet jūs un personas, kas atrodas tuvumā, piemērotus ausu aizsargus. Trokšņa raksturlielumi Trokšņu vērtības bija noteiktas atbilstoši standarta ISO5395-1:2013 pielikuma F prasībām. Skaņas spiediena līmenis L

81,6 dB Mērījuma kļūda K

1,85 dB Izmērītais skaņas jaudas līmenis L

94,1 dB Garantētais skaņas jaudas līmenis L

96 dB Mērījuma kļūda K

1,85 dB Attiecīgos gadījumos ievērojiet klusās stundas un ierobe- žojiet darba laiku līdz maksimāli nepieciešamajam. Vibrāciju raksturlielumi (rokas šūpoles) Vibrāciju vērtības bija noteiktas atbilstoši standarta ISO5395-1: 2013 prasībām. Vibrācija a

5,7 m/s² Mērījuma kļūda K

2,3 m/s² Ierobežojiet skaņas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamus ražojumus.

• Regulāri apkopiet un tīriet ražojumu.

• Pielāgojiet savu darba veidu ražojumam.

• Nepārslogojiet ražojumu.

• Ja nepieciešams, uzticiet pārbaudīt ražojumu.

• Izslēdziet ražojumu, kad to nelietojat.

• Lietojiet cimdus. Ievērojiet šādas norādes, lai mazinātu riskus:

• Aukstā laikā turiet ķermeni un īpaši rokas siltumā.

• Regulāri izdariet pārtraukumus un turklāt kustiniet ro- kas, lai veicinātu asinsriti.

• Gādājiet par ražojuma iespējami mazu vibrāciju, regu- lāri veicot apkopi un izmantojot ražojuma nekustīgās daļas. 8 Izpakošana

Ražojums un iepakojuma materiāli nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ražojumam un piederumiem transpor- tēšanas laikā nav radušies bojājumi. Nekavējoties zi- ņojiet par iespējamiem bojājumiem transporta uzņē- mumam, kurš bija piegādājis ražojumu. Vēlākas rekla- mācijas netiek atzītas.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.

• Pirms lietošanas iepazīstieties ar ražojumu, izmantojot lietošanas instrukciju.

• Piederumiem, kā arī nodilušo daļu aizvietošanai un re- zerves daļām izmantojiet tikai oriģinālās daļas. Rezer- ves daļas saņemsiet savā tirdzniecības uzņēmumā.

• Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu. 9 Montāža UZMANĪBU Savainošanās risks, ko rada rotējošs nazis. Veiciet dar- bus ražojumam tikai ar izslēgtu un apstādinātu nazi! 244 | LV www.scheppach.comIEVĒRĪBAI Uzmaniet, lai rokturu montāžas laikā netiktu saspiesta droseļvārsta vadības trosīte. Norāde: Novietojiet ražojumu uz līdzenas, taisnas virsmas.

9.1 Apakšējo rokturu(3) montāža

1. Piestipriniet apakšējos rokturus (3) pie vadplāks-

nēm(3b) kreisajā un labajā pusē.

2. Uzmaniet, lai detaļas izkārtotu tā, kā parādīts 3.att.

3. Nostipriniet katru apakšējo rokturi(3), izmantojot vie-

nu skrūvi M8 (2a), vienu paplāksni (2b) un vienu zvaigžņveida uzgriezni(2).

4. Turklāt uzmaniet, lai netiktu traucēts auklas starte-

ris(16) un trošu vilkmes.

9.2 Augšējā roktura(1) montāža

1. Pieskrūvējiet augšējo rokturi(1) pie apakšējiem roktu-

riem (3) abās pusēs, izmantojot pa vienai skrūvei M8(2a), paplāksnei(2b) un vienam zvaigžņveida uz- grieznim(2).

2. Uzmaniet, lai detaļas izkārtotu tā, kā parādīts 4.att.

3. Nofiksējiet trošu vilkmes pie apakšējā roktura (3), iz-

piestiprināšana (5.att.)

1. Iekabiniet auklas startera(16) rokturi auklas āķī(16a).

Ja nepieciešams, atskrūvējiet spārnuzgriezni(16b). 10 Pirms lietošanas sākšanas

Pirms lietošanas sākšanas noteikti pilnīgi samontē- jiet ražojumu!

Briesmas veselībai! Degvielas/smēreļļas tvaiku un izplūdes gāzu ieelpošana var izraisīt nopietnus veselības traucējumus, bezsama- ņu un ekstremālos gadījumos pat nāvi. – Neieelpojiet degvielas/smēreļļas tvaikus un izplūdes gāzes. – Lietojiet izstrādājumu tikai ārpus telpām.

Ražojuma bojājums! Ja ražojumu lieto bez motoreļļas un transmisijas eļļas vai ar pārāk mazu tās daudzumu, tas var radīt motora bojājumus. – Pirms lietošanas sākšanas iepildiet degvielu un eļļu. Ražojums tiek piegādāts bez motoreļļas un transmi- sijas eļļas.

Kaitējums apkārtējai videi! Izplūdusī eļļa var ilgstoši piesārņot apkārtējo vidi. Šķid- rums ir ļoti indīgs un var ātri radīt ūdens piesārņojumu. – Uzpildiet/ iztukšojiet eļļu tikai uz līdzenām, nostipri- nātām virsmām. – Lietojiet iepildes īscauruli vai piltuvi. – Savāciet iztecināto eļļu piemērotā traukā. – Nekavējoties rūpīgi savāciet izšļakstīto eļļu un utili- zējiet lupatiņu saskaņā ar vietējiem noteikumiem. – Utilizējiet eļļu saskaņā ar vietējiem noteikumiem.

Bojājumu risks! Izmantojot nepareizi uzglabātu degvielu vai pirms ilgā- kas dīkstāves neiztecinot degvielu, var aizsērēt karbu- rators vai rasties motora darbības traucējumi. – Lieko degvielu ielejiet hermētiskā tvertnē un uzgla- bājiet to tumšā, vēsā telpā.

Šī ražojuma zināma trokšņu ietekme nav no- vēršama. Trokšņainus darbus ieplānojiet veikt atļautā un tam piemērotā laikā. Attiecī- gos gadījumos ievērojiet klusās stundas un ierobežojiet darba laiku līdz maksimāli nepie- ciešamajam. Jūsu individuālajai aizsardzībai un tuvumā esošo personu aizsardzībai jālieto piemēroti ausu aizsargi. Novietojiet ražojumu uz līdzenas, taisnas virsmas. Nepieciešamie instrumenti:

• Mērtrauks 1litrs (izturīgs pret eļļu/ degvielu)*

• nav obligāti iekļauts piegādes komplektā!

10.1 Motoreļļas uzpildīšana (7.att.)

Ražojumu piegādā bez motoreļļas. Tādēļ pirms lie- tošanas sākšanas noteikti iepildiet eļļu. Šim nolū- kam izmantojiet universālo eļļu (SAE 10W-30 vai SAE10W-40). Regulāri pirms katras lietošanas sākšanas pārbaudiet eļ- ļas līmeni. Pārāk zems eļļas līmenis var bojāt motoru.

1. Izskrūvējiet eļļas mērstieni (13), izdarot griešanu pa

rojiet maks. iepildes daudzumu 0,4 l. Uzmanīgi iepil- diet eļļu līdz iepildes īscaurules apakšmalai.

3. Noslaukiet eļļas mērstieni(13) ar tīru, neplūksnājošu

4. Ievietojiet eļļas mērstieni(13) atpakaļ, atkārtoti neies-

krūvējot eļļas mērstieni(13). LV | 245www.scheppach.com5. Izvelciet eļļas mērstieni (13) un horizontālā stāvoklī nolasiet eļļas līmeni. Eļļas līmenim jābūt starp maks. un min. atzīmēm uz eļļas mērstieņa(13).

6. Ja eļļas uzpildes līmenis ir pārāk zems, pievienojiet ie-

teicamo eļļas daudzumu (skatīt nodaļu "Tehniskie da- ti").

7. Pēc tam atkārtoti ieskrūvējiet eļļas mērstieni(13).

10.2 Degvielas uzpildīšana (8.att.)

BĪSTAMI Ugunsbīstamība un sprādzienbīstamība! Uzpildot degvielu, tā var uzliesmot un noteiktos apstāk- ļos arī eksplodēt. Tas rada smagus apdegumus vai iz- raisa nāvi.

• Nepieļaujiet saskari ar ādu un acīm.

• Iedarbiniet ražojumu, atrodoties vismaz 3m attālumā no degvielas uzpildes vietas.

• Pievērsiet uzmanību, vai nav sūces. Ja izplūst degvie- la, neiedarbiniet motoru.

Ražojumu piegādā bez degvielas. Tāpēc pirms lietošanas sākšanas obligāti iepildiet degvielu. Šim nolūkam izmantojiet Super E10 benzīnu.

1. Notīriet zonu ap degvielas iepildīšanas atveri. Netīru-

mi degvielas tvertnē(4) izraisa darbības traucējumus.

2. Uzmanīgi atveriet tvertnes vāku(4a), lai varētu sama-

zināties iespējamais pārspiediens.

3. Izmantojot piltuvi, piepildiet degvielas tvertni (4) ar

degvielu. Ievērojiet maks. iepildes daudzumu (skatīt nodaļu "Tehniskie dati"). Uzmanīgi iepildiet degvielu līdz iepildes īscaurules apakšmalai.

4. Aizveriet degvielas tvertnes vāku(4a). Pārliecinieties,

vai tvertnes aizvars blīvi noslēdz.

5. Notīriet tvertnes vāku(4a) un tā apkārtni.

10.3 Pļaušanas augstuma regulēšana

Pļaušanas augstuma noregulēšanu drīkst veikt tikai ar izslēgtu motoru un noņemtu aiz- dedzes sveces uzgali.

• Biezā, augstā zālē noregulējiet maksimālo pļaušanas pakāpi un lēnām pļaujiet. Pirmajai pļaušanai sezonā vajadzētu izvēlēties lielu pļaušanas augstumu. Nore- gulējiet pļaušanas augstumu tā, lai ražojums netiktu pārslogots.

• Izvēlieties pļaušanas augstumu atkarībā no faktiskā zāliena garuma.

• Pļaujiet vairākos piegājienos tā, lai vienā reizē nopļau- tu maksimāli 4cm zāliena.

• Pareizais pļaušanas augstums ir – dekoratīvajam zālienam apt. 30mm – 45mm – lietojamajam zālienam apt. 40mm – 65mm. Pļaušanas augstuma iestatījumu veic, izmantojot pļauša- nas augstuma regulēšanas mehānisma (11) sviru. Var noregulēt dažādus pļaušanas augstumus.

1. Pavelciet pļaušanas augstuma regulēšanas mehānis-

ma(11) sviru uz āru.

2. Pārbīdiet pļaušanas augstuma regulēšanas sviru(11)

vajadzīgajā pozīcijā.

3. Atkārtoti atlaidiet pļaušanas augstuma regulēšanas

mehānisma sviru(11). Tā nofiksējas vajadzīgajā pozī- cijā.

10.4 Naža apturēšanas palīgierīce

(1., 14.att.) Pirms katras lietošanas sākšanas jāpārbauda naža aptu- rēšanas palīgierīce. Iedarbiniet motoru, kā aprakstīts .no- daļā .

2. Nazim(17) jāapstājas 7sekunžu laikā.

10.5 Pļaušanas virsmas sagatavošana

1. Pirms pļaušanas rūpīgi apskatiet pļaujamo virsmu.

2. Novāciet akmeņus, kokus. kaulus, stieples, rotaļlietas

un citus priekšmetus, kurus ražojums var aizmest.

3. Uzmaniet, lai neviena persona neuzturētos uz pļauša-

nas virsmas. 11 Darbība Zāliena pļaujmašīnu darbina ar jaudīgu 4 taktu dzinēju ar gaisa dzesināšanu. Ražojums ir aprīkots ar 7 pozīciju pļaušanas augstuma regulēšanas mehānismu, zāles savācējgrozu un salieka- mu rokturi. Vadības elementu darbību skatiet turpmākajos aprakstos. Pārbaude pirms vadības

• Pārbaudiet motora visas puses, vai nav eļļas vai deg- vielas noplūžu.

• Pārbaudiet motoreļļas līmeni.

• Pārbaudiet degvielas līmeni – degvielas tvertnei vaja- dzētu būt vismaz līdz pusei piepildītai.

• Pārbaudiet gaisa filtra stāvokli.

• Pārbaudiet degvielas cauruļvadu stāvokli.

• Pārliecinieties, vai aizdedzes sveces uzgalis ir nostip- rināts uz aizdedzes sveces.

• Ievērojiet, vai nav bojājumu pazīmes.

• Pārbaudiet, vai ir piestiprināti visi aizsargapvalki un pievilktas visas skrūves, uzgriežņi un tapas.

11.1 Pļaušana ar zāles savācējmaisu

Nelietojiet ražojumu bez pilnīgi piestiprināta zāles savā- cējmaisa. 246 | LV www.scheppach.comIEVĒRĪBAI Noņemiet vai piestipriniet zāles savācējmaisu tikai ar iz- slēgtu motoru un apstādinātu nazi.

11.1.1 Zāles savācējmaisa(15) ievietošana

1. Paceliet aizmugurējo izsviešanas vāku(14).

2. Izņemiet mulčēšanas ieliktni(14a)

3. Satveriet zāles savācējmaisu (15) aiz roktura pārnē-

4. Iekabiniet zāles savācējmaisu(15) šim nolūkam pare-

dzētajā zāles savācējmaisa piekarē ražojuma mugur- pusē.

5. Noņemiet aizmugurējo izsviešanas vāku(14), tas no-

tur zāles savācējmaisu(15) pozīcijā.

11.1.2 Zāles savācējmaisa(15) iztukšošana

Pirms zāles savācējmaisa noņemšanas izslēdziet motoru un nogaidiet, līdz nazis pilnīgi apstājas.

Savainošanās risks! Noņemiet zāles savācējmaisu tikai ar izslēgtu motoru un apstādinātu nazi. Tiklīdz pļaušanas laikā paliek guļus zāles paliekas, jāiz- tukšo zāles savācējmaiss.

1. Lai noņemtu zāles savācējmaisu(15), paceliet aizmu-

gurējo izsviešanas vāku(14).

2. Izņemiet zāles savācējmaisu(15) aiz roktura pārnēsā-

šanai. Atbilstoši drošības noteikumiem izsviešanas vāks(14) zāles savācējmaisa(15) atkabināšanas lai- kā aizkrīt ciet un noslēdz aizmugurējo izsviešanas at- veri. Ja turklāt atverē aizķeras zāles paliekas, tad motora vieg- lākai iedarbināšanai ir lietderīgi pavilkt zāliena pļaujmašī- nu atpakaļ par apt. vienu metru.

Nopļautā materiāla paliekas pļaujmašīnas korpusā un uz darba instrumenta nenoņemiet ar roku vai ar kājām, bet gan ar piemērotiem palīglīdzekļiem, piem., suku vai rokas slotiņu. Lai garantētu labu savākšanu, tad pēc lietošanas jānotīra zāles savācējmaiss (15) un īpaši gaisa filtrs (5a).

11.2 Pļaušana ar mulčēšanas ieliktni

Mulčēšanas laikā nopļautais materiāls tiek sasmalcināts slēgtā zāliena pļaujmašīnas korpusā un caur mulčēšanas ieliktni izkliedēts uz zāliena. Tādējādi zāles savākšana un utilizēšana nav nepieciešama. Smalkās augu atliekas kā dabiskais mēslojums sakrīt atpakaļ velēnā, piegādā mitru- mu zālienam un apgādā to ar svarīgām barības vielām.

Mulčēšana ir iespējama tikai nosacīti īsam zālienam.

11.2.1 Mulčēšanas ieliktņa(14a) ievietošana

1. Paceliet izsviešanas vāku(14).

2. Izņemiet zāles savācējmaisu (15) (ja ir ievietots) aiz

roktura pārnēsāšanai.

3. Paceliet izsviešanas vāku(14) un ievietojiet mulčēša-

4. Noregulējiet pļaušanas augstumu (skatīt . nodaļu

10.3). Norāde: Nopļaujiet zāli 2cm, ja zāles augstums ir 4-6cm.

11.3 Motora iedarbināšana

NORĀDE Nazis rotē, kad iedarbina motoru. Neiedarbiniet ražojumu, ja izsviešanas kanāls nav no- segts ar kādu no turpmākajām daļām:

11.3.1 Motora iedarbināšana (1., 9., 16.att.)

1. Pirms katras iedarbināšanas reizes pārbaudiet deg-

vielas un motoreļļas līmeni (skatiet . nodaļu 10.1 un .nodaļu 10.2). Pārliecinieties, ka aizdedzes sveces uzgalis(8) ir savienots ar aizdedzes sveci(8a).

2. Zemas temperatūras gadījumā trīsreiz nospiediet deg-

vielas sūkni “Primer”(6). Tas atvieglo ražojuma iedar- bināšanu.

3. Nostājieties aiz zāliena pļaujmašīnas. Viena roka

spiež motora bremzes sviru (1b) līdz stiepnim, otrai rokai jābūt uz auklas startera(16).

4. Iedarbiniet motoru ar auklas starteri (16). Šim nolū-

kam pavelciet auklu aiz roktura apm. 10-15cm uz āru (līdz ir jūtama pretestība). Un tad spēcīgi paraujiet. Ja motoru nevar iedarbināt, vēlreiz pavelciet aiz auklas startera(16).

5. Sakarā ar aizsargslāni uz motora var rasties neliela

dūmošana, ja jūs pirmoreiz izmantojat ražojumu. Tas ir normāls process. NORĀDE Lietojiet degvielas sūkni "Primer" tikai tad, kad motors ir auksts!

– Neļaujiet auklas starterimatlēkt atpakaļ. Tas var ra- dīt savainojumus. – Aukstos laika apstākļos var būt nepieciešams vai- rākkārt atkārtot palaišanas procesu. LV | 247www.scheppach.com11.4 Motora izslēgšana

Savainošanās risks! Pēc motora izslēgšanas nazis vēl turpina darboties da- žas sekundes pēc inerces. Ja jūs pieskaraties rotējo- šām daļām, sekas var būt griezti savainojumi. – Nogaidiet, līdz naža pilnīgi apstādinātam stāvoklim. – Nebremzējiet nazi ar roku. – Lietojiet aizsargcimdus. – Turiet nost naži no pēdām.

1. Lai izslēgtu motoru, atlaidiet motora bremzes svi-

ru(1b). Nogaidiet, līdz nazis(17) pilnīgi apstājas.

2. Motoram nav degvielas krāna. Degvielas padeve tiek

automātiski pārtraukta, kad motors apstājas.

3. Ja ilgāku laiku nelietosiet ražojumu, noņemiet aizde-

Zāliena pļaujmašīna ir aprīkota ar aizmugurējo riteņu pie- dziņu.

11.5.1 Gaitas iekārtas piedziņas ieslēgšana

1. Iedarbiniet zāliena pļaujmašīnu (skatīt . nodaļu

2. Pavelciet un noturiet gaitas iekārtas piedziņas stī-

3. Gaitas iekārtas piedziņa tiek ieslēgta (dzenošais rite-

nis(12) kustas), un zāliena pļaujmašīna sāk kustēties uz priekšu.

Nepieļaujiet ražojuma bojājumus! Nepieļaujiet ražojuma bojājumus! Vienmēr pilnīgi nospiediet gaitas iekārtas piedziņas stīpu (līdz galam), lai nepieļautu pārvada ne- tiešos bojājumus.

11.5.2 Gaitas iekārtas piedziņas izslēgšana

1. Atlaidiet gaitas iekārtas piedziņas stīpu (1a). Gaitas

iekārtas piedziņa tiek izslēgta, un zāliena pļaujmašīna apstājas.

• Pļaujiet tikai ar asu, nevainojamu nazi, lai zāles stiebri nenospurst un zāliens nekļūst dzeltens.

• Lai panāktu rūpīgu pļaušanas veidu, vadiet zāliena pļaujmašīnu iespējami taisnās joslās. Turklāt šīm jos- lām vienmēr vajadzētu pārklāties par dažiem centi- metriem, lai nepaliktu nekādas svītras.

• Uzturiet tīru pļaujmašīnas korpusa apakšpusi un no- vāciet zāles nogulsnējumus. Nogulsnējumi apgrūtina palaišanas procesu, negatīvi ietekmē pļaušanas kvali- tāti un zāles izsviešanu.

• Nogāzēs pļaušanas josla jānobrauc šķērsām pret no- gāzi. Zāles pļāvēja noslīdēšanu ir iespējams novērst, braucot slīpi uz augšu.

Ir nepieciešams nelaist klāt trešās personas.

• Ļaujiet motoram atdzist, pirms novietojat ražojumu slēgtās telpās.

• Pirms atkārtotas lietošanas pārbaudiet visas skrūves un uzgriežņus. Pievelciet vaļīgās skrūves.

• Pirms atkārtotās lietošanas iztukšojiet zāles savācēj- maisu.

• Ievērojiet arī nodaļu “Glabāšana”. 13 Tīrīšana un apkope

Uzticiet veikt tehniskās uzturēšanas un apko- pes darbus, kas nav aprakstīti šajā lietošanas instrukcijā, specializētās darbnīcas personā- lam. Lietojiet tikai oriģinālās rezerves daļas.

Nelietpratīgi apkopes vai tīrīšanas darbi var izraisīt savainojumus!

Veicot tīrīšanas, tehniskās uzturēšanas un apkopes darbus, ražojums var pēkšņi sākt darboties un tādē- jādi radīt savainojumus un apdegumus. – Izslēdziet ražojumu. – Noņemiet aizdedzes sveces uzgali no aizdedzes sveces. – Ļaujiet ražojumam atdzist.

Regulāri / ik dienu, kā arī pirms lietošanas sākšanas veiciet vizuālo apskati un darbības pārbaudi/ apkopi, līdz ar to tiek nodrošināts, ka ražojums atrodas labā darba stāvoklī. – Nepienācīga apkopes, neatbilstīgu rezerves daļu iz- mantošana, vai drošības mehānismu noņemšana vai modificēšana var radīt nopietnus materiālos zau- dējumus vai miesas bojājumus. – Ja šos darbus lietotājs nevar patstāvīgi izpildīt, jā- vēršas tirdzniecības uzņēmumā.

Briesmas veselībai! Degvielas/smēreļļas tvaiku un izplūdes gāzu ieelpošana var izraisīt nopietnus veselības traucējumus, bezsama- ņu un ekstremālos gadījumos pat nāvi. – Neieelpojiet degvielas/smēreļļas tvaikus un izplūdes gāzes. – Lietojiet izstrādājumu tikai ārpus telpām. 248 | LV www.scheppach.comNepieciešamie instrumenti:

• nav obligāti iekļauts piegādes komplektā!

13.1.1 Zāliena pļaujmašīnas tīrīšana

• Ir ieteicama tīrīšana, izmantojot dārza šļūteni tikai ar zemu spiedienu. Spiediena ūdens strūklas tīrīšanas aparāts nav piemērots ražojuma tīrīšanai.

• Atkabiniet zāles savācējmaisu un iztīriet to, izmantojot suku ar rokturi. Zāliena pļaujmašīnas korpusu jūs arī varat rupji notīrīt, izmantojot suku.

• Lielāku piesārņojumu gadījumā varat noslaucīt ražoju- mu, izmantojot mitru lupatiņu.

Pirms zāliena pļaujmašīnas sagāšanas pilnīgi iztukšo- jiet degvielas tvertni, izmantojot degvielas atsūknētāj- sūkni (nav iekļauts piegādes komplektā). Zāliena pļaujmašīnu nedrīkst sagāzt vairāk par 90grā- diem.

1. Vislabāk sagāziet zāliena pļaujmašīnu uz aizmuguri.

Noteikti uzmaniet, lai aizdedzes svece(8a) turklāt bū- tu vērsta uz augšu. Ja aizdedzes svece(8a) ir vērsta uz leju, var izplūst eļļa un nodarīt lielākus bojājumus motorā un karburatorā.

2. Alternatīvi varat ražojumu sagāzt arī uz sāniem, taču

turklāt jums noteikti jāievēro, lai gaisa filtra pārsegs(5) atrastos augšpusē.

3. Tīriet zāliena pļaujmašīnas apakšpusi, izmantojot

špakteli un suku ar rokturi. Turklāt špaktele palīdz no- ņemt rupjas un lielas augu atliekas no naža (17) zo- nas. Apakšdaļas tīrīšana tieši pēc darba ir vieglāka un izdodas pamatīgāk. Tādā gadījumā netīrumi un augu atliekas vēl ir svaigas, un tās ir iespējams vieglāk at- dalīt.

4. Pēc vajadzības un grūti atdalāmu netīrumu gadījumā

jūs varat izmantot arī speciālu tīrīšanas līdzekli. Ne- drīkst izmantot koroziju izraisošus tīrīšanas līdzekļus, piem., aukstās tīrīšanas līdzekli vai skalošanas benzī- nu.

5. Pārbaudiet, vai zāles izsviešana ir brīva no zāles pa-

liekām, un pēc vajadzības notīriet tās.

13.1.2 Zāliena pļaujmašīnas tīrīšana,

izmantojot ūdens pieslēgumu(10) (1.,11.,13.,14.,16.att.) NORĀDE Uzlieciet aizdedzes sveces uzgali pareizi atpakaļ uz aizdedzes sveces.

1. Vispirms noņemiet zāles savācējmaisu(15).

2. Pievienojiet tīrīšanai dārza šļūteni pie ūdens pieslēgu-

ma(10), izmantojot iebūvēto spraudsavienojumu.

3. Atgrieziet ūdeni un iedarbiniet zāliena pļaujmašīnu

4. Ar rotējošo nazi(17) notiek ūdens savirpuļošana.

5. Pēc dažām minūtēm zāliena pļaujmašīna ir atbrīvota

no visām pielipušām netīrumu un zāles paliekām.

6. Pēc tam ļaujiet zāliena pļaujmašīnai vēl īsu laiku turpi-

nāt darboties bez ūdens, lai ar naža (17) cirkulējošo gaisu novāktu mitruma lielāko daļu.

• Regulāra, rūpīga tehniskā uzturēšana ir nepiecieša- ma, lai nemainīgi garantētu ražojuma drošības līmeni un jaudu.

• Nodrošiniet to, lai visi uzgriežņi, tapas un skrūves būtu stingri pievilktas un ražojums atrastos drošā darba stāvoklī.

• Regulāri pārbaudiet zāles savācējmaisu, vai nav nodi- luma un darbderīguma zuduma.

• Drošības apsvērumu dēļ nomainiet nolietotas vai bojā- tas daļas.

• Pārbaudiet priekšējo un aizmugurējo riteņu drošo stip- rinājumu.

• Lai nodrošinātu riteņu vieglu gaitu, mēs iesakām vis- maz vienreiz sezonā tīrīt riteņu asis un riteņu rumbas.

• Darbus, kas nav aprakstīti šajā lietošanas instrukcijā, vajadzētu veikt tikai pilnvarotā specializētajā darbnīcā.

• Novietojiet ražojumu uz līdzenas, taisnas virsmas. Nepieciešamie instrumenti:

• Degvielas nosūknēšanas sūknis*

• Dakšveida uzgriežņatslēga / galatslēga, atslēgas iz- mērs 17mm*

• Dakšveida uzgriežņatslēga / galatslēga, atslēgas iz- mērs 10mm*

• Lēzena eļļas savācējvanna (eļļas maiņai)*

• nav obligāti iekļauts piegādes komplektā!

Strādājot ar bojātu nazi, pastāv savainošanās risks. – Lietojiet aizsargcimdus! – Drošības apsvērumu dēļ uzticiet naža asināšanu, balansēšanu tikai pilnvarotai specializētajai darbnī- cai. Lai sasniegtu optimālu darba rezultātu, ietei- cams reizi gadā veikt naža pārbaudi. – Nomainot nazi, drīkst izmantot tikai oriģinālās rezer- ves daļas.

1. Izmantojot degvielas atsūknētājsūkni, iztukšojiet deg-

vielas tvertni(4), pirms noņemat asmeni. Nekad nesa- gāziet zāliena pļaujmašīnu uz sāniem vai uz priekšu ar uzpildītu degvielas vai eļļas tvertni! Tādējādi motors tiek bojāts, un garantija tiek atcelta.

2. Ar vienu roku noturiet nazi(17).

LV | 249www.scheppach.com3. Noskrūvējiet naža skrūvi (17a) ar 17. izmēra uz- griežņu atslēgu pretēji pulksteņrādītāju virzienam nost no motora darbvārpstas (17c). Noņemiet paplāks- ni(17d), kā arī paplāksni(17b).

4. Uzstādiet atpakaļ jaunu nazi(17) pretējā secībā. Pie-

nācīgi nostipriniet naža skrūvi(17a). Uzmaniet, lai na- zis(17) būtu novietots pareizi un vienā līmenī piekļau- tos pie motora darbvārpstas(17c).

5. Naža skrūves (17a) pievilkšanas griezes moments ir

Ja nazis(17) ir nonācis saskarē ar kādu šķērsli, nekavējo- ties izslēdziet motoru un noņemiet aizdedzes sveces uz- gali(8).

• Pārbaudiet, vai nazim(17) nav bojājumu.

• Bojāti vai saliekti naži(17) jānomaina.

• Nekad atkārtoti neiztaisnojiet saliekto nazi(17).

• Nekad nestrādājiet ar saliektu vai stipri nolietotu na- zi(17), tas izraisa vibrācijas, un sekas var būt zāliena pļaujmašīnas turpmākie bojājumi.

13.2.2 Eļļas līmeņa pārbaude (7.att.)

Briesmas veselībai! Degvielas/smēreļļas tvaiku un izplūdes gāzu ieelpošana var izraisīt nopietnus veselības traucējumus, bezsama- ņu un ekstremālos gadījumos pat nāvi. – Neieelpojiet degvielas/smēreļļas tvaikus un izplūdes gāzes. – Lietojiet izstrādājumu tikai ārpus telpām.

Ražojuma bojājums! Ja ražojumu lieto bez motoreļļas un transmisijas eļļas vai ar pārāk mazu tās daudzumu, tas var radīt motora bojājumus. – Pirms lietošanas sākšanas iepildiet degvielu un eļļu. Ražojums tiek piegādāts bez motoreļļas un transmi- sijas eļļas. – Izmantojiet tikai motoreļļu SAE 10W-30 vai SAE10W-40.

Kaitējums apkārtējai videi! Izplūdusī eļļa var ilgstoši piesārņot apkārtējo vidi. Šķid- rums ir ļoti indīgs un var ātri radīt ūdens piesārņojumu. – Uzpildiet/ iztukšojiet eļļu tikai uz līdzenām, nostipri- nātām virsmām. – Lietojiet iepildes īscauruli vai piltuvi. – Savāciet iztecināto eļļu piemērotā traukā. – Nekavējoties rūpīgi savāciet izšļakstīto eļļu un utili- zējiet lupatiņu saskaņā ar vietējiem noteikumiem. – Utilizējiet eļļu saskaņā ar vietējiem noteikumiem.

1. Izskrūvējiet eļļas mērstieni (13), izdarot griešanu pa

kreisi, un noslaukiet to ar tīru, neplūksnājošu lupatiņu.

2. Ievietojiet eļļas mērstieni (13) atpakaļ un pārbaudiet

eļļas uzpildes līmeni, atkārtoti nepieskrūvējot eļļas mērstieni(13).

3. Izvelciet eļļas mērstieni (13) un horizontālā pozīcijā

nolasiet eļļas līmeni. Eļļas līmenim jābūt eļļas mērstie- ņa(13) atzīmes robežās.

4. Pēc tam atkārtoti ieskrūvējiet eļļas mērstieni(13).

Motoreļļas maiņu vajadzētu veikt reizi gadā pirms sezo- nas sākuma iesildītam un izslēgtam motoram. Izmantojiet tikai motoreļļu (SAE10W-30/SAE10W-40).

1. Izskrūvējiet eļļas mērstieni (13), izdarot griešanu pa

2. Izsūciet motoreļļu ar eļļas sūkni (ar šļūteni) pa iepildes

3. Uzpildiet jaunu motoreļļu un pārbaudiet eļļas līmeni

(skatīt .nodaļu 10.1).

13.2.4 Noteciniet degvielu, izmantojot

degvielas atsūknētājsūkni (8.att.)

1. Turiet savākšanas tvertni zem degvielas atsūknētāj-

2. Atskrūvējiet un noņemiet degvielas tvertnes vāku(4a).

3. Iebīdiet degvielas atsūknētājsūkņa šļūteni degvielas

tvertnē (4) un pilnīgi noteciniet degvielu, izmantojot degvielas atsūknētājsūkni.

4. Uzskrūvējiet atpakaļ degvielas tvertnes vāku(4a).

5. Lai pārliecinātos, vai degviela nepaliek karburatorā,

atlikušā degviela no karburatora jānotecina. Šim nolū- kam novietojiet savākšanas tvertni zem karburatora un atskrūvējiet karburatora skrūvi (18), izmantojot 10.izmēra uzgriežņu atslēgu.

13.2.5 Gaisa filtra(5a) apkope (15.att.)

BĪSTAMI Ugunsbīstamība un sprādzienbīstamība! Veicot tīrīšanu nepareizi, var aizdegties degviela un no- teiktos apstākļos pat eksplodēt. Tas rada smagas pakā- pes apdegumus vai izraisa nāvi. – Iztīriet gaisa filtru tikai, to izklapējot. – Nekad netīriet gaisa filtru ar benzīnu vai degošiem šķīdinātājiem.

Bojājumu risks! Motora darbība bez filtrēšana elementa vai ar bojātu filtrēšanas elementu var radīt motora bojājumus. – Nekad neļaujiet motoram darboties bez gaisa filtrē- šanas elementa vai ar bojātu gaisa filtrēšanas ele- mentu. Šādā veidā netīrumi iekļūst motorā, kā rezul- tātā var rasties nopietni motora bojājumi. Netīri gaisa filtri (5a) niecīgās, karburatoram pievadītās gaisa plūsmas rezultātā samazina motora jaudu. Tādēļ ir nepieciešama regulāra pārbaude. Gaisa filtru(5a) vajadzētu pārbaudīt ik pēc 25darba stun- dām, un pēc vajadzības tīrīt. Ļoti putekļaina gaisa gadīju- mā gaisa filtrs(5a) jāpārbauda biežāk. 250 | LV www.scheppach.com1. Noņemiet gaisa filtra pārsegu (5) un izņemiet gaisa filtru(5a).

(16., 17.att.) Pirmoreiz pārbaudiet aizdedzes sveci(8a) pēc 10darba stundām, vai nav piesārņojuma, un, ja nepieciešams, no- tīriet to ar vara stiepļu suku. Pēc tam veiciet aizdedzes sveces(8a) apkopi ik pēc 50darba stundām.

3. Izmantojot spraugmēru, noregulējiet atstatumu

0,75mm (0,030“). Piestipriniet atpakaļ aizdedzes sve- ci(8a) un uzmaniet, lai to pārāk spēcīgi nepievilktu.

13.2.7 Motora bremzes svira(1b) (1.,9.att.)

Motors ir aprīkots ar mehānisku bremzi, kura regulāri jā- pārbauda. Atlaižot motora bremzes sviru(1b), nazim(17) pilnīgi jāapstājas 7sekunžu laikā. Darbībā esošs nazis (17) rada skaidri uztveramus gaisa pūsmas trokšņus. Naža (17) darbību nosaka ģenerētais gaisa pūsmas troksnis, un to var šādi kontrolēt. NORĀDE Konstatējot, ka naža apturēšanas palīgierīce nedarbo- jas pareizi, sazinieties ar klientu servisu vai specializēto darbnīcu. Pārliecinieties, vai visa darbmūža laikā ražojums atrodas nevainojamā stāvoklī. Nelietpratīga apkope var radīt dzī- vībai bīstamus savainojumus. 14 Transportēšana (1.att.)

Savainošanās un apdedzināšanās risks! Ražojums var pēkšņi sākt darboties un tādējādi radīt savainojumus. – Pirms jebkādiem tīrīšanas un apkopes darbiem iz- slēdziet motoru. – Ļaujiet motoram atdzist. – Atvienojiet aizdedzes sveces uzgali no aizdedzes sveces. – Noņemiet akumulatoru. NORĀDE Transportēšanai jums pļaušanas augstums vienmēr jā- noregulē visaugstākajā pozīcijā.

1. Izmantojot degvielas atsūknētājsūkni, iztukšojiet Sa-

3. Notīriet cilindra dzesētājribas un korpusu.

4. Pielokiet augšējo rokturi(1) (skatīt .nodaļu 15.2).

5. Aptiniet vairākas gofrēta kartona kārtas starp augšē-

jo (1) un apakšējo rokturi (3) motoru, lai nepieļautu beršanos.

6. Lai novērstu bojājumus un savainojumus, ražojums

transportēšanas laikā ar transportlīdzekļiem jānodroši- na pret apgāšanos un slīdēšanu. 15 Glabāšana

Pirms novietošanas glabāšanā veiciet ražojuma tīrīšanu un apkopi.

Neglabājiet ražojumu ar piepildītu zāles savācējmaisu. Karstos laika apstākļos zāle siltuma izdalīšanās rezultā- tā sāk rūgt. Pastāv ugunsbīstamība! Uzglabājiet ražojumu un tā piederumus tumšā, sausā un no sala iedarbības aizsargātā vietā, kurai nevar piekļūt bērni. Optimālā uzglabāšanas temperatūras amplitūda ir no 5 °C līdz 30 ˚C. Glabājiet ražojumu oriģinālajā iepakojumā. Apsedziet ražojumu, lai to pasargātu no putekļiem vai mit- ruma. Uzglabājiet lietošanas instrukciju pie ražojuma.

• Nekad neuzglabājiet ražojumu, kam degvielas tvertnē ir degviela, ēkās, kurās degvielas tvaiki var nonākt sa- skarē ar atklātu uguni vai dzirkstelēm.

• Ļaujiet motoram atdzist, pirms novietojat ražojumu slēgtās telpās.

• Ilgākas glabāšanas gadījumā iztukšojiet degvielas tvertni, izmantojot degvielas atsūknētājsūkni (nav ie- kļauts piegādes komplektā).

• Lai nepieļautu ugunsbīstamību, uzturiet motoru, izplū- des kolektoru un zonu ap degvielas tvertni brīvu no zāles, lapām vai izplūstošas ziežvielas (eļļas).

15.1 Sagatavošana zāliena

pļaujmašīnas novietošanai glabāšanā

Neizteciniet degvielu slēgtās telpās, uguns tuvumā vai smēķēšanas laikā. Gāzes tvaiki var izraisīt sprādzienus vai degšanu.

1. Iztukšojiet degvielas tvertni(4) (skatīt .nodaļu 13.2.4).

2. Veiciet eļļas maiņu. (skatiet .nodaļu 13.2.3).

4. Ar eļļas kanniņu iepildiet apm. 0,2l eļļas cilindrā.

5. Lēnām pavelciet aiz auklas startera (16), tā ka eļļa

aizsargā cilindru tā iekšpusē.

6. Ieskrūvējiet atpakaļ aizdedzes sveci(8a).

7. Notīriet cilindra dzesētājribas un korpusu ( skatīt .no-

8. Notīriet visu ražojumu, lai pasargātu emaljas krāsu.

9. Uzglabājiet ražojumu labi vēdinātā vietā.

Iespiešanas risks! Vienmēr turiet rokturi ar vienu roku aiz visaugstākās vietas. – Nekad nenovietojiet pirkstus starp augšējo un apak- šējo rokturi. Kompaktai uzglabāšanai augšējais rokturis (1) ir salie- kams.

1. Noņemiet zāles savācējmaisu(15).

2. Izkabiniet auklas starteri(16) no auklas āķa(16a).

3. Mazliet atskrūvējiet (neizskrūvējiet pilnīgi!) augšējā

roktura(1) zvaigžņveida uzgriežņus(2).

4. Atlokiet augšējo rokturi(1) uz leju. Turklāt nedrīkst ie-

spiest kabeļus. 16 Labošana un rezerves daļu pasūtīšana Pēc remonta vai apkopes pārliecinieties, vai visas daļas, kas attiecas uz drošību, ir piestiprinātas un atrodas nevai- nojamā stāvoklī. Daļas, kas rada savainojumus, uzglabā- jiet citām personām un bērniem nepieejamā vietā.

Saskaņā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojājumiem, kas ra- dušies nelietpratīgi veiktu remontdarbu vai oriģinālo re- zerves daļu neizmantošanas dēļ. Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem. Rezerves daļas un piederumus varat saņemt mūsu servi- sa centrā. Šim nolūkam noskenējiet titullapā esošo kvad- rātkodu.

Svarīga norāde remonta gadījumā Veicot ražojuma piegādes atgriešanu remonta veikša- nai, ievērojiet, ka ražojums drošības apsvērumu dēļ teh- niskās apkalpošanas stacijai jānosūta bez eļļas un bez degvielas.

16.1 Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu, jānorāda šāda informā- cija:

• Datu plāksnītē norādītie dati Rezerves daļas/ piederumi Nazis – preces Nr.: 7911200636 Motoreļļa - preces Nr.: 7850000025

16.2 Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lie- tošanas vai dabiskajam nodilumam, vai šādas daļas ir ne- pieciešamas kā patērējamie materiāli. Nodilstošās detaļas*: Aizdedzes svece, gaisa filtrs, nazis, ķīļsiksnas

• = nav iekļauts piegādes komplektā! 17 Utilizācija un otrreizēja izmantošana Norādes par iepakojumu Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām. Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā. Degviela un eļļas

• Pirms ražojuma utilizācijas jāiztukšo degvielas tvertne un motoreļļas tvertne!

• Degvielu un motoreļļu nedrīkst izmest sadzīves atkri- tumos vai kanalizācijā, tās jānodod šķirošanas vai uti- lizācijas punktā!

• Tukšās eļļas un degvielas tvertnes jāutilizē atbilstoši apkārtējās vides prasībām. 18 Traucējumu novēršana Traucējums Iespējamais cēlonis Novēršana Nemierīga darbība, stipra ražojuma vibrācija. Vaļīgas skrūves. Pārbaudiet skrūves. Vaļīgs naža stiprinājums. Pārbaudiet naža stiprinājumu. Nelīdzsvarots nazis. Nomainiet nazi. Motors nedarbojas. Nav nospiesta motora bremzes svira. Nospiediet motora bremzes sviru. Akseleratora svira nepareizā stāvoklī. Pārbaudiet iestatījumu. Bojāta aizdedzes svece. Nomainiet aizdedzes sveci. Tukša degvielas tvertne. Iepildiet degvielu. Piesārņota degviela. Iztukšojiet degvielas tvertni un uzpildiet ar tīru degvielu. Bojāts motors. Vērsieties pilnvarotajā klientu servisā. 252 | LV www.scheppach.comMotors darbojas nemierīgi. Piesārņots gaisa filtrs. Iztīriet gaisa filtru. Piesārņota aizdedzes svece. Notīriet aizdedzes sveci. Zāliens kļūst dzeltens, nevienmērīga pļaušana. Piesārņots gaisa filtrs. Iztīriet gaisa filtru. Piesārņota aizdedzes svece. Notīriet aizdedzes sveci. Zāles izmešana nav rūpīga. Pārāk mazs pļaušanas augstums. Noregulējiet pļaušanas augstumu. Nolietots nazis. Nomainiet nažus. Aizsprostots zāles savācējmaiss. Iztukšojiet zāles savācējmaisu vai at- brīvojiet aizsprostojumu. 19 ES atbilstības deklarācija Oriģinālās atbilstības deklarācijas tulkojums Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Mēs, uzņemoties pilnu atbildību, paziņojam, ka šeit ap- rakstītais ražojums atbilst spēkā esošajām direktīvām un standartiem. Prečzīme: SCHEPPACH Preces apzīmējums: Benzīna zāles pļāvējs - MS150-42 Preces Nr. 59112499969, 59112509958,

• Iepriekš aprakstītais deklarācijas priekšmets atbilst Eiro- pas Parlamenta un Eiropas Padomes 2011.gada 8.jūnija Direktīvas 2011/65/ES noteikumiem par noteiktu bīstamo vielu izmantošanas ierobežošanu elektriskajās un elektro- niskajās ierīcēs. Piemērotie standarti: ENISO5395-1:2013/A1:2018; EN5395-2:2013/A2:2017; EN14982:2009 Atbilstības vērtēšanas metode: 2000/14/EK_2005/88/EK – pielikums: VI Garantētais skaņas jaudas līmenis(L

96 dB Izmērītais skaņas jaudas līmenis(L
