NÁVOD K OBSLUZE MS15042 SCHEPPACH

Benzínová sekačka na trávu | Překlad originálního provozního návodu ................ 119

• 94,1 dB Organismo notificado: TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 Munique, Alemanha Número: 0036 2016/1628/UE N.º No: e24*2016/1628*2018/989SRA1/P*0408*00 Representante autorizado responsável pela documentação: StefanHartinger Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 27.08.2025 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management 118 | PT www.scheppach.comObsah 1 Úvod p. 120
• 2 Popis výrobku (obr. 1-17) p. 120
• 3 Rozsah dodávky (obr.1-2) p. 120
• 4 Použití v souladu s určením p. 120
• 5 Použití v rozporu s určeným účelem p. 121
• 6 Bezpečnostní pokyny p. 121
• 7 Technické údaje p. 124
• 8 Rozbalení p. 124
• 9 Montáž p. 124
• 10 Před uvedením do provozu p. 125
• 11 Provoz p. 126
• 12 Pracovní pokyny p. 128
• 13 Čištění a údržba p. 128
• 14 Přeprava (obr. 1) p. 131
• 15 Skladování p. 131
• 16 Oprava a objednávka náhradních dílů p. 132
• 17 Likvidace a recyklace p. 132
• 18 Odstraňování poruch p. 132
• 19 EU prohlášení o shodě p. 133

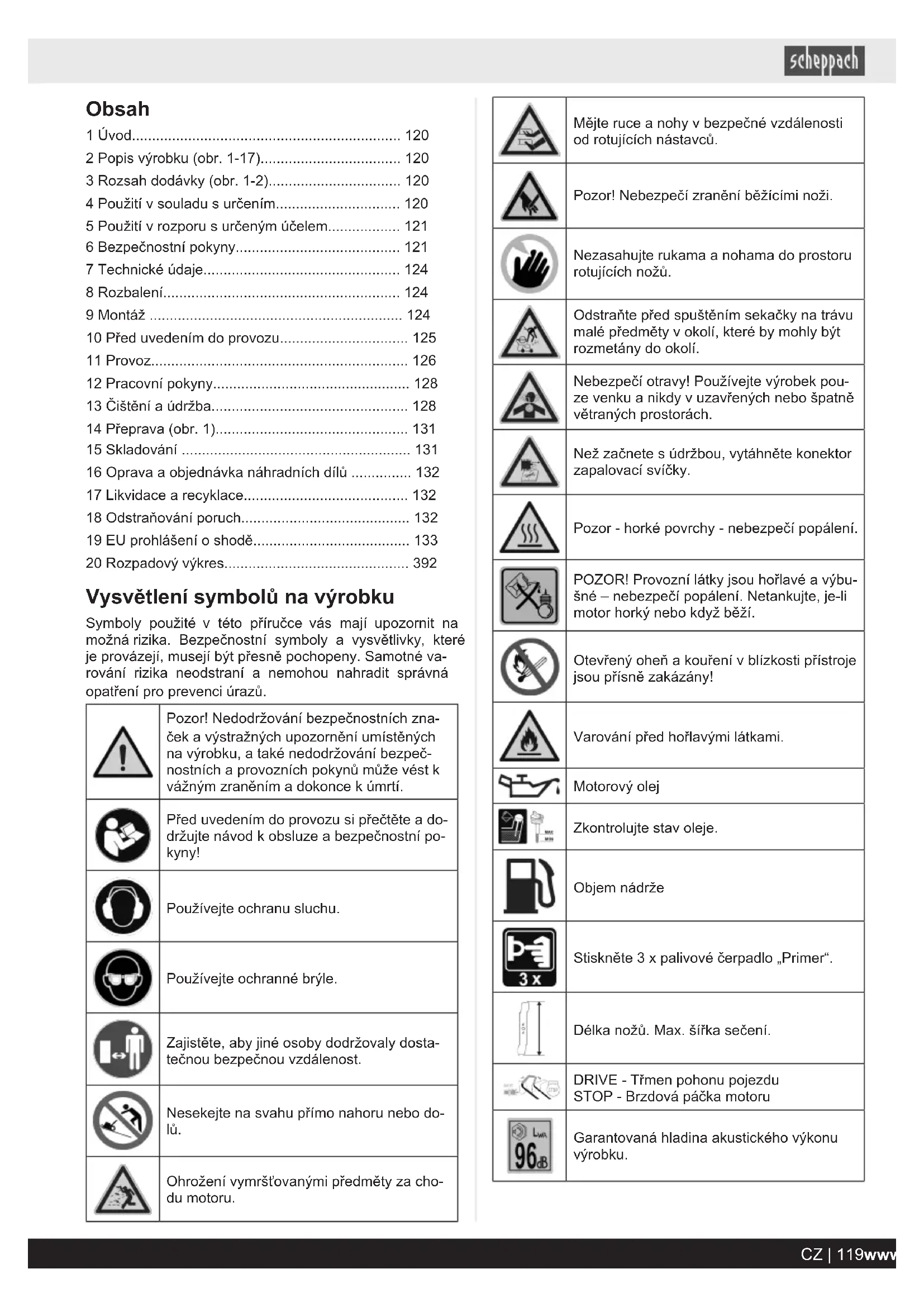

• 20 Rozpadový výkres Vysvětlení symbolů na výrobku Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné va- rování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů. Pozor! Nedodržování bezpečnostních zna- ček a výstražných upozornění umístěných na výrobku, a také nedodržování bezpeč- nostních a provozních pokynů může vést k vážným zraněním a dokonce k úmrtí. Před uvedením do provozu si přečtěte a do- držujte návod k obsluze a bezpečnostní po- kyny! Používejte ochranu sluchu. Používejte ochranné brýle. Zajistěte, aby jiné osoby dodržovaly dosta- tečnou bezpečnou vzdálenost. Nesekejte na svahu přímo nahoru nebo do- lů. Ohrožení vymršťovanými předměty za cho- du motoru. Mějte ruce a nohy v bezpečné vzdálenosti od rotujících nástavců. Pozor! Nebezpečí zranění běžícími noži. Nezasahujte rukama a nohama do prostoru rotujících nožů. Odstraňte před spuštěním sekačky na trávu malé předměty v okolí, které by mohly být rozmetány do okolí. Nebezpečí otravy! Používejte výrobek pou- ze venku a nikdy v uzavřených nebo špatně větraných prostorách. Než začnete s údržbou, vytáhněte konektor zapalovací svíčky. Pozor - horké povrchy - nebezpečí popálení. POZOR! Provozní látky jsou hořlavé a výbu- šné – nebezpečí popálení. Netankujte, je-li motor horký nebo když běží. Otevřený oheň a kouření v blízkosti přístroje jsou přísně zakázány! Varování před hořlavými látkami. Motorový olej Zkontrolujte stav oleje. Objem nádrže Stiskněte 3x palivové čerpadlo „Primer“. Délka nožů. Max. šířka sečení. DRIVE - Třmen pohonu pojezdu STOP - Brzdová páčka motoru Garantovaná hladina akustického výkonu výrobku. CZ | 119www.scheppach.comVýrobek odpovídá platným evropským směrnicím. Výrobek odpovídá platným srbským směrni- cím. 1 Úvod Výrobce: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazníku, Přejeme vám mnoho radosti a úspěchu při práci s novým výrobkem. Upozornění: Výrobce tohoto výrobku neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto výrobku nebo jeho prostřednictvím v případě: p. 392

• Neodborná manipulace

• Nedodržování návodu k obsluze

• Opravy třetí osobou, neoprávněnými odborníky

• Montáž a výměna neoriginálních náhradních dílů

• Použití, které není v souladu s určením Mějte na paměti: Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny, jak s výrobkem bezpečně, od- borně a hospodárně pracovat, jak zabránit nebezpečí, ušetřit náklady na opravy, snížit prostoje a zvýšit spolehli- vost a životnost výrobku. Kromě bezpečnostních ustano- vení tohoto návodu k obsluze musíte bezpodmínečně do- držovat předpisy své země, které platí pro provoz výrob- ku. Seznamte se před použitím výrobku se všemi pokyny pro obsluhu a bezpečnostními pokyny. Výrobek provozujte pouze v souladu s popisem a ve stanoveném rozsahu po- užití. Návod k obsluze uložte na vhodném místě a v pří- padě předání výrobku třetím osobám předejte všechny podklady. 2 Popis výrobku (obr. 1-17)

1. horní posuvné madlo

1a. třmen pohonu pojezdu 1b. Brzdová páčka motoru

2. Matice s hvězdicovým kolečkem

2a. Šroub (M8) 2b. Podložka

3. dolní posuvné madlo

5. krytka vzduchového filtru

8. konektor zapalovací svíčky

11. Přenastavení výšky sečení

14. klapka otvoru výhozu

14a. mulčovací nástavec

15. Záchytný koš na trávu

18. Šroub karburátoru

3 Rozsah dodávky (obr.1-2) Pol. Počet Označení

1. 1 x horní posuvné madlo

2. 4 x Matice s hvězdicovým kolečkem

2a. 4 x Šroub (M8) 2b. 4 x Podložka

3. 2 x dolní posuvné madlo

3a. 1 x Kabelový klip 14a. 1 x mulčovací nástavec

15. 1 x Záchytný koš na trávu

1 x Benzínová sekačka na trávu 1 x Provozní návod MS150-42 (59112499969) 1x 0,6 l Motorový olej MS150-42 (59112509958) 1 x 0,6 l Motorový olej

17. 1 x Náhradní nůž

4 Použití v souladu s určením Benzínová sekačka na trávu je vhodná pro soukromé po- užívání v domácích zahradách a hobby zahradách. Za sekačky na trávu v soukromých zahradách a hobby za- hradách se považují takové, jejichž roční provoz zpravidla nepřekračuje 50 hodin a které se převážně používají k péči o trávu a travnaté plochy, ale ne na veřejných zaříze- ních, v parcích, na sportovištích, v zemědělství a lesnic- tví. Výrobek se smí používat pouze v souladu s určením. Ja- kékoliv další použití kromě tohoto je v rozporu s určením. Za z toho vzniklé škody nebo zranění všeho druhu odpo- vídá uživatel a ne výrobce. Součástí použití k určenému účelu je dodržování bezpeč- nostních pokynů a také montážní návod a provozní poky- ny v návodu k obsluze. Osoby, které výrobek používají a udržují, s ním musí být seznámeny a informovány o potenciálních nebezpečích. Změny na výrobku zcela vylučují ručení výrobce za ško- dy, které takto vzniknou. Výrobek se smí provozovat jen s originálními díly a origi- nálním příslušenstvím výrobce. Je nutno dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby a také rozměry uvedené v technických datech. 120 | CZ www.scheppach.comVAROVÁNÍ Před uvedením výrobku do provozu si za účelem vlastní bezpečnosti důkladně přečtěte tuto příručku a všeobec- né bezpečnostní pokyny. Pokud výrobek přenecháte třetím osobám, přiložte k němu vždy tento návod k ob- sluze. 5 Použití v rozporu s určeným účelem Mějte na paměti, že naše výrobky nebyly v souladu s ur- čením konstruovány pro komerční, řemeslné a průmyslo- vé použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmys- lových provozech, a při srovnatelných činnostech. VAROVÁNÍ Z důvodu fyzického ohrožení uživatele se se- kačka na trávu nesmí používat k následujícím pracím (neúplný seznam): – pro stříhání keřů, živých plotů a křovin, – k řezání plazivých rostlin, – k péči o trávník na střešních výsadbách a v balkó- nových truhlících, – k sekání a drcení stromových a keřových odřezků, – k čištění pěšin a chodníků (odsávání, odfukování), – k urovnávání terénních nerovností jako např. krtin, – k přepravě sečeného materiálu, mimo k tomu urče- ného záchytného koše na trávu. Vysvětlení signálních slov v návodu k obsluze NEBEZPEČÍ Signální slovo označující bezprostředně na- stávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nezabrání. VAROVÁNÍ Signální slovo označující potenciálně nebez- pečnou situaci, která by mohla mít za násle- dek smrt nebo vážné zranění, pokud se jí ne- zabrání. OPATRNĚ Signální slovo označující potenciálně nebez- pečnou situaci, která by mohla mít za násle- dek lehké nebo středně těžké zranění, pokud se jí nezabrání. POZOR Signální slovo označující potenciálně nebez- pečnou situaci, která by mohla mít za násle- dek poškození výrobku nebo vlastnictví/ma- jetku. 6 Bezpečnostní pokyny Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce! VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, projděte si instrukce, ilustrace a technické údaje, kterými je tento výrobek opatřen. Pokud opomenete dodržovat následující instrukce, mů- že to způsobit těžká zranění. VAROVÁNÍ Před zahájením prací s výrobkem se dobře seznamte se všemi ovládacími díly. – Vyzkoušejte si používání výrobku a požádejte zku- šeného uživatele nebo odborníka, aby vám vysvětlil funkci, způsob účinku a pracovní postupy. – Ujistěte se, že v případě nouze můžete výrobek okamžitě zastavit. – Nesprávné použití výrobku může vést k vážným zra- něním. – Pokud během provozu dojde k nehodě nebo poru- še, výrobek okamžitě vypněte. Zranění řádně ošetřete nebo vyhledejte lékařskou pomoc. Kdo nesmí výrobek používat:

• Děti a jiné osoby, které neznají návod k použití (místní předpisy mohou stanovit minimální věk uživatele).

• osoby pod vlivem alkoholu, drog a léků, osoby unave- né a nemocné.

6.1 Bezpečnostní pokyny pro ručně

ovládanou sekačku na trávu

• Pozorně si přečtěte návod k použití. Seznamte se s nastavením a správným používáním výrobku.

• Nikdy nedovolte dětem nebo jiným osobám, které ne- jsou obeznámeny s návodem k použití, aby používaly sekačku na trávu. Místní předpisy mohou stanovit mi- nimální věk uživatele.

• Nesečte nikdy, pokud jsou v blízkosti jiné osoby, zvláště děti nebo zvířata. Mějte na paměti, že za úra- zy nebo rizika, které postihnou ostatní osoby nebo je- jich majetek, je odpovědná obsluha přístroje nebo je- ho uživatel.

• Sečte pouze za dobré viditelnosti. Je třeba zabránit přístupu třetím osobám.

• Pokud výrobek předáte jiné osobě, předejte jí také tento návod k obsluze.

• Během sečení je třeba vždy nosit pevnou protiskluzo- vou obuv a dlouhé kalhoty. Nesečte naboso nebo v lehkých sandálech. CZ | 121www.scheppach.com• Zkontrolujte terén, na kterém bude výrobek používán, a odstraňte všechny předměty jako jsou kameny, hračky, klacky a dráty atd., protože mohou být odmrštěny.

• Vypněte motor, vyčkejte, až se zastaví, a odpojte ko- nektor zapalovací svíčky, pokud – opouštíte výrobek. – odstraňujete blokády nebo ucpání. – výrobek přišel do kontaktu s cizími předměty. – se u výrobky vyskytnou poruchy a nezvyklé vibra- ce. VAROVÁNÍ Palivo je vysoce hořlavé:

• Uchovávejte palivo jen v k tomu určených nádobách (kanystrech).

• Tankujte pouze venku a během tankování nekuřte.

• Palivo je nutné naplnit před spuštěním motoru. Za chodu motoru nebo bezprostředně po vypnutí výrobku neotvírejte uzávěr nádrže a nedoplňujte palivo.

• Pokud palivo přeteče, je zakázáno zkoušet nastarto- vat motor. Namísto toho je třeba palivo odnést z místa znečištěného palivem. Je nutné se vyvarovat jakého- koliv pokusu o nastartování, než se palivové výpary odpaří.

• V případě poškození palivové nádrže a dalších uzávě- rů nádrže musí být zbezpečnostních důvodů vyměně- ny.

• Nikdy palivo neuchovávejte v blízkosti zdroje jiskření. Používejte vždy certifikovaný kanystr. Nenechávejte palivo v dosahu dětí.

• Vyměňte vadné tlumiče hluku.

• Před použitím je vždy nutné vizuálně zkontrolovat, zda nejsou nože a upevňovací čepy opotřebené nebo poškozené. Aby se zabránilo nevyváženosti, smí být opotřebené nebo poškozené nože a upevňovací čepy vyměněny jen v celých sadách.

• Postarejte se, aby byly všechny matice, čepy a šrouby pevně utaženy a výrobek byl udržován v bezpečném pracovním stavu.

• Výrobek nikdy neskladujte s palivem v nádrži v budo- vě, v níž by se palivové výpary mohly dostat do kon- taktu s otevřeným ohněm nebo jiskrami.

• Nechte napřed vychladnout motor, než výrobek odsta- víte v uzavřené místnosti.

• Aby se zabránilo požáru, udržujte motor, výfuk a pro- stor kolem palivové nádrže čistý, bez trávy, listí nebo uniklého maziva (oleje).

• Pravidelně kontrolujte zařízení na zachytávání trávy z hlediska opotřebení a ztráty funkčnosti.

• Z bezpečnostních důvodů vyměňujte opotřebené a poškozené součástky.

• Pokud je třeba vypustit palivovou nádrž, učiňte tak venku.

• Nenechávejte běžet spalovací motor v uzavřených prostorech, kde se může shromažďovat nebezpečný oxid uhelnatý.

• Pracujte jen za denního světla nebo v kvalitním umě- lém světle.

• Pokud možno se vyhněte používání výrobku na mokré trávě.

• Je zakázáno používat výrobek za bouřky - Nebezpečí zásahu bleskem!

• Vždy dbejte na dobrý postoj na svahu.

• Výrobkem popojíždějte jen rychlostí chůze.

• U výrobků na kolech platí: Na svahu sekejte kolmo k němu, nikdy ne nahoru nebo dolů. Buďte mimořádně opatrní, když měníte směr jízdy na svahu.

• Nesečte na nadměrně příkrých svazích a na v blízkos- ti se nacházejících smetištích, příkopech a náspech. Buďte mimořádně opatrní, když výrobek obracíte ne- bo ho přitahujete k sobě. VAROVÁNÍ Při práci a změnách směru jízdy na náspech a stráních je nutná mimořádná opatrnost: – Dávejte vždy pozor na bezpečný postoj. – Noste obuv s protiskluzovou podrážkou a vhodné oblečení. – Sekejte vždy kolmo ke svahu. – Na svazích o sklonu více než 15° se vertikutace s výrobkem nesmí z bezpečnostních důvodů prová- dět. – Postupujte zvláště opatrně při couvání a tažení vý- robku. Nebezpečí klopýtnutí!

• Přidržte nůž, když je třeba sekačku na trávu naklopit, při přepravě po jiné ploše než po trávě, a pokud se- kačku na trávu převážíte z jedné sečené plochy na druhou. OPATRNĚ Sekačka na trávu se nesmí používat, aniž by bylo nasa- zeno buď kompletní zařízení na zachycování trávy nebo samouzavírací oddělovací ochranné zařízení pro vyha- zovací otvor.

• Nikdy nepoužívejte sekačku na trávu s poškozenými ochrannými zařízeními nebo mřížemi nebo bez na- montovaných ochranných prvků, např. nárazníků ne- bo lapačů trávy.

• Neměňte nastavení motoru a nepřekračujte jeho ma- ximální otáčky.

• Před nastartováním motoru uvolněte brzdu motoru a odpojte všechny řezné nástroje a pohony.

• Nastartuje motor opatrně podle pokynů výrobce. Dbej- te na dostatečnou vzdálenost nohou od nože.

• Při nastartování motoru se nesmí sekačka na trávu naklápět, leda by bylo třeba ji při procesu nadzved- nout. V takovém případě sekačku naklopte jen natolik, nakolik je to bezpodmínečně nutné, a zvedejte pouze stranu odvrácenou od uživatele.

• Nespouštějte motor, pokud stojíte před vyhazovacím kanálem. 122 | CZ www.scheppach.com• Nikdy nesahejte rukama nebo nohama na otočné díly nebo pod ně. Zdržujte se vždy mimo dosah vyhazova- cího otvoru.

• Nikdy nezvedejte a nepřenášejte sekačku na trávu se spuštěným motorem.

• Zastavte motor a ujistěte se, že se všechny pohyblivé části zastavily a že je vyjmutý klíček ze zapalování, pokud je k dispozici: – Než uvolníte zablokování nebo odstraníte ucpání ve vyhazovacím kanálu. – Než zkontrolujte výrobek, vyčistíte ji nebo na ní provedete práce. – Pokud narazíte na cizí těleso. Vyhledejte poškoze- ná místa na výrobek a proveďte nutné opravy, než sekačku znovu spustíte a začnete s ní pracovat. Pokud výrobek začne vibrovat neobvykle silně, je nutná okamžitá kontrola. – Pokud od výrobek odcházíte. – Než doplníte palivo.

• Po doběhu motoru je nutné zavřít škrticí klapku. Po- kud je motor vybaven benzínovým uzavíracím venti- lem, po použití jej zavřete.

• Používání výrobku při nadměrné rychlosti může zvýšit riziko úrazu.

• Postupujte opatrně při nastavování výrobku a chraňte si prsty před uvíznutím mezi pohyblivým nožem a ne- pohyblivými součástmi přístroje.

• Postupujte mimořádně opatrně při sečení na poddajné půdě, na blízko ležících haldách odpadu, v příkopech a na náspech.

• Vyhněte se místům, na nichž kola nezabírají nebo se- kačka má nejistou polohu.

• V blízkosti silnice dávejte pozor na silniční provoz. NEBEZPEČÍ Nebezpečí klopýtnutí! Postupujte zvláště opatrně při couvání a tažení výrob- ku. Před couváním se ujistěte, že za vámi nejsou malé děti.

• Uživatel musí být dostatečně vyškolený v používání, nastavování a obsluze (včetně zakázaných činností).

• Pravidelně kontrolujte výrobek a před každým použi- tím zjistěte, zda všechna jištění spuštění a tlačítka řádně fungují.

• Myslete na to, že nesprávná údržba, použití nevhod- ných náhradních dílů, nebo odstranění či modifikace bezpečnostních zařízení mohou vést k poškození vý- robku a těžkým zraněním osob, které s ním pracují.

• Myslete na to, že se nesmí manipulovat s bezpečnost- ními systémy nebo zařízeními výrobku ani je deaktivo- vat. Nikdy nedemontujte prvky, které slouží bezpeč- nosti.

• Myslete na to, že uživatel nesmí měnit žádná zapeče- těná nastavení regulace otáček motoru ani s nimi ma- nipulovat.

• Používejte pouze nože a příslušenství doporučené vý- robcem. Použití jiných pracovních nástrojů nebo jiné- ho příslušenství může pro uživatele znamenat nebez- pečí poranění.

• Výrobek udržujte neustále v dobrém provozním stavu.

• Je zapotřebí stanovit dostatečné přestávky pro sníže- ní zatížení hlukem a vibracemi.

6.3 Zbytková rizika a ochranná

opatření Zanedbání ergonomických zásad Nedbalé používání ochranných pracovních prostřed- ků (OPP) Nedbalé používání nebo vynechání osobní ochranné vý- stroje může vést k těžkým zraněním.

• Noste předepsanou ochrannou výstroj. Lidské chování, chybné chování

• Buďte při všech pracích zcela soustředění. Zbytkové nebezpečí

• Nikdy nelze vyloučit Ohrožení hlukem Poškození sluchu Delší nechráněná práce s výrobkem může vést k poško- zení sluchu.

• Zásadně noste ochranu sluchu. Chování v případě nouze Při případné nehodě zaveďte příslušně potřebná opatření první pomoci a vyžádejte si co nejrychleji kvalifikovanou lékařskou pomoc. Zbytková rizika Výrobek je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Kromě toho mohou navzdory všem přijatým preventiv- ním opatřením hrozit zbytková rizika, která nejsou zjevná.

• Zbytková rizika lze minimalizovat, pokud budete dodr- žovat „bezpečnostní pokyny“ a „použití v souladu s ur- čeným účelem“ a kompletní návod k obsluze.

• Zabraňte neúmyslnému uvedení výrobku do provozu.

• Při provozu výrobku nevkládejte ruce do pracovního prostoru.

• Neúmyslné uvedení přístroje do provozu.

• Dodržujte pokyny k údržbě a bezpečnostní pokyny uvedené v návodu k obsluze. VAROVÁNÍ V případě delší práce může v důsledku vibrací v rukou dojít k poruše prokrvení rukou (syndrom bílých prstů). Syndrom bílých prstů je vaskulární onemocnění, při němž se křečovitě stahují malé krevní cévy v prstech rukou a nohou. Dotčené oblasti již nejsou dostatečně zásobovány krví, a proto vypadají velmi bledě. Časté používání vibrujících výrobků může u osob s narušením krevního oběhu (např. kuřáci, diabetici) způsobit poško- zení nervů. Pokud zaznamenáte neobvyklé negativní účinky, oka- mžitě ukončete práci a poraďte se s lékařem. CZ | 123www.scheppach.com7 Technické údaje Typ motoru 4taktní motor/ vzduchem chlazený Zdvihový objem 150 cm³ Pracovní otáčky 2800 min

Výkon motoru 2,6 kW/3,5 PS (2800 min

Palivo Normální/bezolovnatý/ben- zín s max. 10% bioetanolu Objem nádrže 1,0 l Motorový olej SAE 10W-30/SAE 10W-40 Objem nádrže / olej 0,4 l Emise CO

1033 g/kWh Přenastavení výšky sečení 25-75mm/7násobný Výšky řezu 25 (1) / 33 (2) / 41 (3) / 50 (4) / 59 (5) / 67 (6) / 75 (7) (+ / - cca 8) mm Objem záchytného koše na trávu 45 l Šířka řezu 42 cm Hmotnost (s prázdnou ná- drží a v kompletně smonto- vaném stavu) 23,2 kg Technické změny vyhrazeny! Hluk a vibrace VAROVÁNÍ Hluk může mít závažný vliv na vaše zdraví. Pokud hluk stroje překročí 85 dB, používejte vhodnou ochranu slu- chu pro sebe i osoby v okolí. Charakteristiky hlučnosti Hodnoty hluku byly stanoveny podle ISO 5395-1:2013, příloha F. Hladina akustického tlaku L

81,6 dB Nepřesnost měření K

1,85 dB Naměřená hladina akustického výkonu L

94,1 dB Zaručená hladina akustického výkonu L

96 dB Nepřesnost měření K

1,85 dB V případě potřeby dodržujte přestávky na odpočinek a omezte dobu práce na nezbytně nutnou. Charakteristiky vibrací (vibrace rukou a paží) Hodnoty vibrací byly stanoveny podle normy 5395-1:2013. Vibrace a

5,7 m/s² Nepřesnost měření K

• Používejte pouze bezvadné výrobky.

• Pravidelně provádějte údržbu a čištění výrobku.

• Přizpůsobte svůj styl práce výrobku.

• Výrobek nepřetěžujte.

• Případně nechte výrobek přezkoušet.

• Výrobek vypněte, když se nepoužívá.

• Používejte rukavice. Dodržujte následující pokyny pro snížení rizik:

• Tělo a zvláště ruce udržujte v chladném počasí teplé.

• Provádějte pravidelné přestávky a pohybujte rukama, abyste podpořili krevní oběh.

• Pravidelnou údržbou a pevnými díly na výrobku zajis- těte co možná nejnižší vibrace výrobku. 8 Rozbalení VAROVÁNÍ Výrobek a balicí materiály nejsou dětská hračka! S plastovými sáčky, fóliemi a drobným díly si ne- smějí hrát děti! Hrozí nebezpečí spolknutí těchto vě- cí a udušení!

• Otevřete obal a výrobek opatrně vyjměte.

• Odstraňte balicí materiál a obalové a přepravní pojist- ky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte výrobek a díly příslušenství, zda nevyka- zují škody způsobené přepravou. Případné škody ihned nahlaste přepravní společnosti, která vám výro- bek dodala. Pozdější reklamace nebudou uznány.

• Uchovejte obal dle možností až do uplynutí záruční doby.

• Před použitím se s výrobkem seznamte podle návodu k obsluze.

• Používejte u příslušenství a opotřebitelných a náhrad- ních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.

• Uveďte při objednávání naše čísla výrobku a rovněž typ a rok výroby. 9 Montáž OPATRNĚ Nebezpečí zranění rotujícím nožem. S výrobkem pra- cujte pouze tehdy, když je nůž vypnutý a nehybný! POZOR Dbejte na to, aby při montáži posuvného madla nebylo lanko plynu zmáčknuté. Upozornění: Postavte výrobek na rovnou, hladkou plochu.

9.1 Montáž dolního posuvného

1. Upevněte dolní posuvné madlo (3) na vodicí desky

(3b) vlevo a vpravo.

2. Dbejte na to, abyste umístili součásti tak, jak je zná-

3. Upevněte vždy jedno spodní posuvné madlo (3) jed-

ním šroubem M8 (2a), jednou podložkou (2b) a jed- nou maticí s hvězdicovým kolečkem (2).

4. Dbejte na to, aby lankový startér (16) a tažná lanka

nebyly omezeny. 124 | CZ www.scheppach.com9.2 Montáž horního posuvného madla(1) (obr.4,6)
