Termék típusa	Benzines fűnyíró
Márka	Scheppach
Modell	MS15042
Motor	4-ütemű, léghűtéses, 150 cm³, 2,6 kW / 3,5 LE
Motor fordulatszám	2800 min⁻¹
Üzemanyag	Ólommentes benzin (max 10% bioetanol)
Üzemanyagtartály térfogata	1,0 L
Motorolaj	SAE 10W-30 vagy SAE 10W-40, 0,4 L
Vágási szélesség	42 cm
Vágási magasság	25 - 75 mm, 7 fokozat
Fűgyűjtő kosár űrtartalma	45 L
Súly	23,2 kg (összeszerelve, üres tank)
Hangnyomásszint	81,6 dB
Garantált hangteljesítmény szint	96 dB
Rezgés (kéz-kar)	5,7 m/s²
Hajtás típusa	Hátsókerék meghajtás
Funkciók	Fűnyírás, mulcsozás, gyűjtés, magasságállítás
Rutinszerű karbantartás	Használat utáni tisztítás, olajcsere, késecsere, légszűrő, gyújtógyertya
Biztonság	Motorfék késleállítással 7 másodperc alatt, védőberendezések
Alkatrészek (példa)	Kés réf. 7911200636, Motorolaj réf. 7850000025

Gyakran ismételt kérdések - MS15042 SCHEPPACH

Hogyan indítsam el az MS15042 fűnyírót?

Ellenőrizze az olaj- és üzemanyagszintet. Győződjön meg arról, hogy a gyújtógyertya csatlakozója be van dugva. Hideg időben nyomja meg 3-szor az üzemanyag-szivattyút. Tartsa a motorfékkart a kormányhoz, és húzza meg a kötélindítót egy határozott mozdulattal.

Milyen motorolajat használjak, és hogyan ellenőrizzem a szintet?

Használjon SAE 10W-30 vagy SAE 10W-40 olajat. Csavarja ki az olajszintmérőt, törölje le, tegye vissza becsavarás nélkül, vegye ki és olvassa le a szintet a min és max jelölés között. Az űrtartalom 0,4 L.

Hogyan állítsam be a vágási magasságot?

Állítsa le a motort, és csatlakoztassa le a gyújtógyertyát. Tolja ki a beállító kart, mozgassa a kívánt pozícióba a 7 fokozat egyikébe (25-75 mm), majd engedje el a rögzítéshez.

Hogyan végezzem a mulcsozást?

Emelje fel a kidobó fedelét, vegye ki a fűgyűjtőt, majd helyezze be a mellékelt mulcsozó betétet. Állítson be megfelelő vágási magasságot (max 2 cm-t vágjon 4-6 cm-es fűből). Az aprított fű trágyaként szolgál.

Mikor és hogyan cseréljem a kést?

Ürítse ki az üzemanyagtartályt. Viseljen kesztyűt. Tartsa a kést, és csavarja ki a csavart (az óramutató járásával ellentétes irány) egy 17 mm-es kulccsal. Szerelje be az új kést, húzza meg 45 Nm-re. Cserélje ki a kés csavarját is.

Mi a teendő erős rezgés vagy szokatlan zaj esetén?

Azonnal állítsa le a motort. Ellenőrizze, hogy minden csavar meg van húzva, a kés nem sérült vagy kiegyensúlyozatlan. Szükség esetén cserélje ki a kést.

Hogyan tisztítsam a fűnyírót?

Használjon alacsony nyomású tömlőt (ne használjon nagynyomású tisztítót). Alapos tisztításhoz döntse meg a fűnyírót az üzemanyag kiürítése után. Tisztítsa meg az alját egy spatulával és kefével. A vízcsatlakozó lehetővé teszi a tisztítást járó motor mellett.

Hogyan készítsem elő a fűnyírót télire?

Ürítse ki az üzemanyagtartályt és az olajat. Csatlakoztassa le a gyújtógyertyát. Öntsön 0,2 L olajat a hengerbe, és húzza lassan az indítót. Tisztítsa meg a hűtőbordákat. Hajtsa le a kormányt, és tárolja száraz, fagymentes helyen.

Mik a fontos biztonsági előírások?

Viseljen erős cipőt és hosszú nadrágot. Tartsa távol a gyermekeket és állatokat. Ne nyírjon 15°-nál nagyobb lejtőn. Minden tisztítás előtt állítsa le a motort. Soha ne töltse az üzemanyagot forró motor mellett. Csak kültéren használja.

Hol találom a pótalkatrészeket?

Az eredeti alkatrészek a Scheppach vevőszolgálatánál kaphatók. Rendeléskor adja meg az MS15042 modellt és az alkatrész hivatkozási számát. Példák: kés réf. 7911200636, motorolaj réf. 7850000025.

HASZNÁLATI ÚTMUTATÓ MS15042 SCHEPPACH

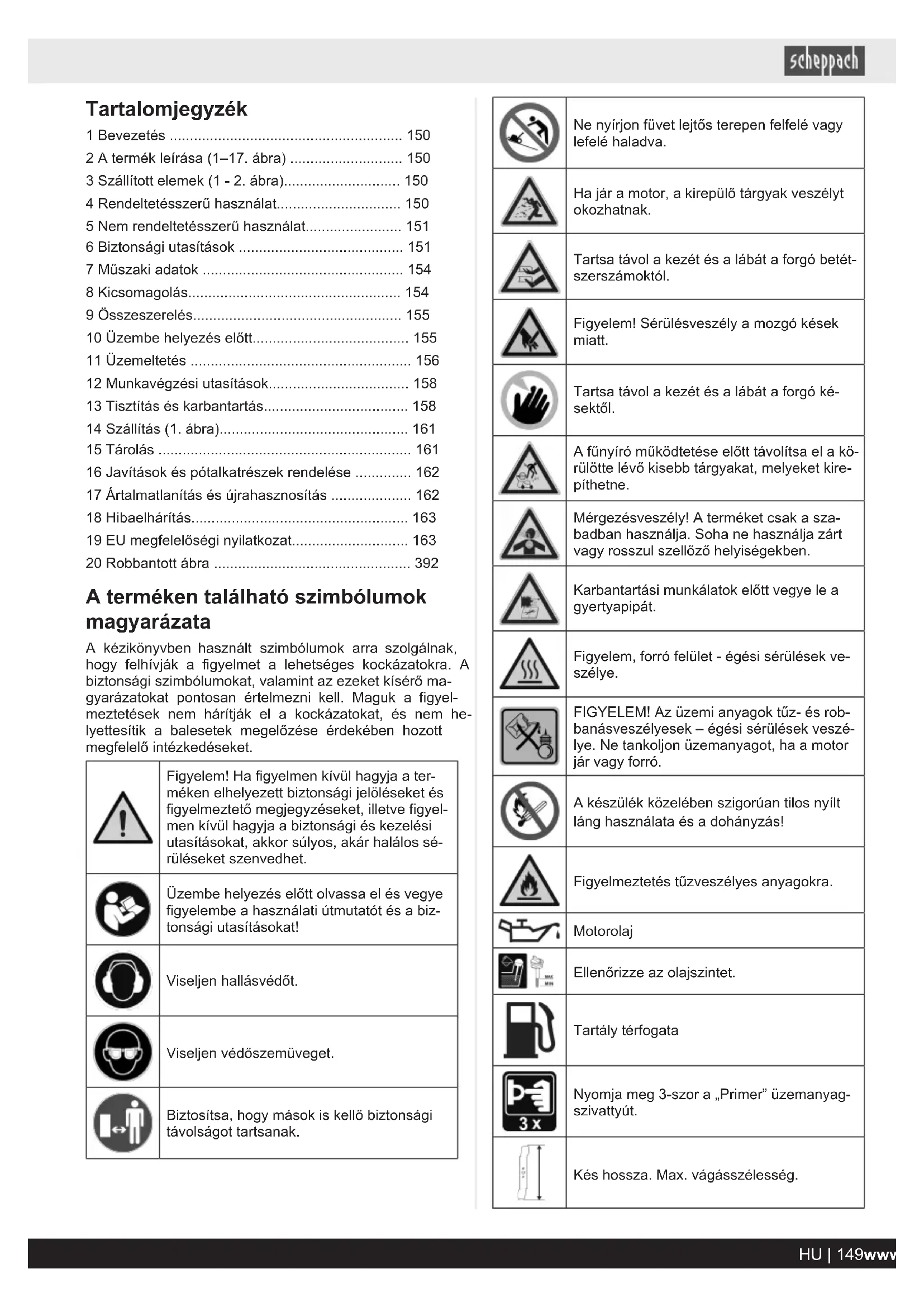

HU Benzines fünyíró | Az eredeti üzemeltetési útmutató fordítása 149

2 A termék leírása (1–17. ábra) 150

3 Szállított elemek (1 - 2. ábra).... 150

4 Rendeltetésszerű használat.... 150

5 Nem rendeltetésszerű használat.... 151

6 Biztonsági utasítások 151

7 Müszaki adatok 154

8 Kicsomagolás.... 154

9 Összeszerelés.... 155

10 Üzembe helyezés előtt.... 155

11 Üzemeltetés 156

12 Munkavégzési utasítások.... 158

13 Tisztítás és karbantartás.... 158

14 Szállítás (1. ábra).... 161

15 Tárolás 161

16 Javítások és pótalkatrészek rendelése ..... 162

17 Ártalmatlanítás és újrahasznosítás 162

18 Hibaelhárítás.... 163

19 EU megfelelőségi nyilatkozat.... 163

20 Robbantott ábra 392

A terméken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő ma- gyarázatokat pontosan értelmezni kell. Maguk a figyel- meztetések nem hárítják el a kockázatokat, és nem he- lyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Figyelem! Ha figyelmen kívül hagyja a terméken elhelyezett biztonsági jelöléseket és figyelmeztető megjegyzéseket, illetve figyelmen kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sé-rüléseket szenvedhet.
	Üzembe helyezés előtt olvassa el és vegye figyelembe a használati útmutatót és a biz- tonsági utasításokat!
	Viseljen hallásvédőt.
	Viseljen védőszemüveget.
	Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak.

	Ne nyírjon füvet lejtős terepen felfelé vagy lefelé haladva.
	Ha jár a motor, a kirepülő tárgyak veszélyt okozhatnak.
	Tartsa távol a kezét és a lábát a forgó betét-szerszámoktól.
	Figyelem! Sérülésveszély a mozgó kések miatt.
	Tartsa távol a kezét és a lábát a forgó ké-sektől.
	A fünyíró működtetése előtt távolítsa el a kö-rülötte lévő kisebb tárgyakat, melyeket kire-píthetne.
	Mérgezésveszély! A terméket csak a szabadban használja. Soha ne használja zárt vagy rosszul szellőző helyiségekben.
	Karbantartási munkálatok előtt vegye le a gyertyapipát.
	Figyelem, forró felület - égési sérülések veszélye.
	FIGYELEM! Az üzemi anyagok tüz- és rob-banásveszélyesek – égési sérülések veszé-lye. Ne tankoljon üzemanyagot, ha a motor jár vagy forró.
	A készülék közelében szigorúan tilos nyílt láng használata és a dohányzás!
	Figyelmeztetés tüzveszélyes anyagokra.
	Motorolaj
	Ellenőrizze az olajszintet.
	Tartály térfogata
	Nyomja meg 3-szor a „Primer” üzemanyag-szivattyút.
[SAWK]	Kés hossza. Max. vágásszélesség.DRIVE - mozgató hajtás kengyele STOP - motorfék karja
	A termék garantált hangteljesítményszintje.
	A termék megfelel a hatályos európai irány-elveknek.
	A termék megfelel a vonatkozó szerbiai irányelveknek.

1 Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kivánunk új terméke használatához.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerütlen kezelés
  • A kezelési útmutató be nem tartása
• Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
• Nem rendeltetésszerű használat

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi.

Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Őrizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

2 A termék leírása (1–17. ábra)

1. Felsö tolókengyel
   1a. Mozgató hajtás kengyele
   1b. Motorfék karja
2. Csillagmarkolatos anya
   2a. Csavar (M8)
   2b. Hézagoló alátét
3. Alsó tolókengyel
   3a. Kábelcsíptető
   3b. Vezetőlemez
4. Üzemanyagtartály

4a. Tanksapka
5. Légszűrő fedele
5a. Légszűrő
6. Primer
7. Kerék
8. Gyertyapipa
8a. Gyújtógyertya
9. Kipufogó
10. Vízcsatlakozás
11. Vágási magasság állítása
12. Hajtókerék
13. Nívópálca
14. Kivetőfedél
14a. Mulcsbetét
15. Fügyüjtő tartály
16. Berántó szerkezet
16a. Kötélkampó
17. Kés
17a. Kés csavarja
17b. Hézagoló alátét (fém)
17c. Motororsó
17d. Hézagoló alátét (műanyag)
18. Porlasztó csavarja

3 Szállított elemek (1 - 2. ábra)

Tétel Darab- szám Megnevezés

1. 1 db Felső tolókengyel

2. 4 db Csillagmarkolatos anya

2a. 4 db Csavar (M8)

2b. 4 db Hézagoló alátét

1. 2 db Alsó tolókengyel

3a. 1 db Kábelcsíptető

14a. 1 db Mulcsbetét

1. 1 db Fügyüjtő tartály 1 db Benzines fünyíró 1 db Üzemeltetési útmutató

MS150-42 (59112499969)

1x 0,6 l Motorolaj

4 Rendeltetésszerű használat

A benzinmotoros fünyíró a ház körüli és hobbikertekben való magáncélú használatra alkalmas. A fünyíró ház körüli és hobbikertekben való magáncélú használata azt jelenti, hogy az éves használat alapvetően nem lépi túl az 50 órát, és túlnyomórészt füves vagy gyepes területek gondozására, nem pedig nyilvános tereken, parkokban, sportlétesítményekben, valamint mezőgazdaságban vagy erdőgazdaságban használják.

Csak a rendeltetésének megfelelően használja a terméket. Minden ettöl eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A terméket használó és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.

Ha a terméken módosítást végez, az ebből eredő károkért a gyártó nem vállal felelősséget.

A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.

Tartsa be a gyártó biztonsági, munkavégzési és karban- tartási előírásait, valamint a műszaki adatokban meghatá- rozott méreteket.

FIGYELMEZTETÉS

Kérjük, hogy a saját biztonsága érdekében a termék üzembe helyezése előtt figyelmesen olvassa el ezt a kézikönyvet és az általános biztonsági utasításokat. Ha a terméket továbbadja harmadik félnek, mindig mellékelje az üzemeltetési utasítást is.

5 Nem rendeltetésszerű használat

Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

FIGYELMEZTETÉS

A felhasználó testi épségét fenyegető veszélyek miatt a fűnyírót nem szabad az alábbi munkálatokra használni (a felsorolás nem teljes):

– bokrok, sövények és cserjék nyírására,
– kúszónövények nyírására,
– növényekkel beültetett tetőfelületek és balkonládák gyepének ápolására,
– fa- és sövénynyesedékek aprítására,
– sétányok tisztítására (felszívásra, lefúvásra),
- a talaj egyenetlenségeinek elsimítására, amilyen pl. a vakondtúrás,
- a vágandó anyag szállítására, kivéve az erre szolgáló fügyűjtő tartályt.

Az üzemeltetési útmutatóban használt jelzőszavak magyarázata:

VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

FIGYELMEZTETÉS

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulaj-donban, ha nem kerülik el.

6 Biztonsági utasítások

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából!

FIGYELMEZTETÉS

Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, me- lyek a termékhez mellékelve vannak.

Ha elmulasztja betartani az alábbi utasításokat, az súlyos sérüléseket okozhat.

FIGYELMEZTETÉS

Mielött megkezdi a munkát a termékkel, ismerkedjen meg alaposan minden kezelőelemmel.

– Gyakorolja a termék kezelését, és magyaráztassa el magának a termék működését, kezelését, valamint a munkamódszereket tapasztalt felhasználóval vagy szakemberrel.
– Győződjön meg róla, hogy vészhelyzet esetén azonnal le tudja állítani a terméket.
– A termék szakszerűtlen használat súlyos sérülésekhez vezethet.
– Ha működés közben baleset vagy üzemzavar törté- nik, azonnal kapcsolja ki a terméket. Kezelje szakszerűen a sérüléseket, vagy forduljon orvoshoz.

Ki nem használhatja a terméket:

• Gyermekek és olyan személyek, akik nem ismerik a használati utasítást (helyi rendelkezések előírhatják a kezelő alsó korhatárát is).
• Alkohol, drog vagy gyógyszerek hatása alatt álló, illetve fáradt vagy beteg személyek.

6.1 Biztonsági utasítások a kézi fűnyíróra vonatkozóan

• Figyelmesen olvassa el használati utasítást. Ismerkedjen meg a termék beállításaival és helyes használatával.
• Soha ne engedje, hogy gyerekek vagy más olyan személyek használják a fünyírót, akik nem ismerik a használati utasítást. Helyi rendelkezések megszabhatják a kezelő legkisebb életkorát.
• Soha ne nyírjon füvet, ha a közelben mások is tartózkodnak, különös tekintettel a gyermekekre és az állatokra. Gondoljon arra, hogy a gépet vezető személy vagy a felhasználó felel a más személyeket vagy azok tulajdonát érintő balesetekért.

- Csak jó látási viszonyok között nyírjon füvet. Feltétlenül tartsa távol a harmadik személyeket.

- Amennyiben átadja a terméket más személynek, akkor kérjük, mellékelje hozzá a jelen kezelési útmutatót is.

• Fünyírás során mindig viseljen csúszásbiztos lábbelit és hosszú nadrágot. Ne nyírjon füvet mezítláb vagy könnyű szandálban.
• Vizsgálja át a terepet, ahol a terméket használni fogja, és távolítsa el az összes olyan tárgyat, pl. köveket, játékokat, botokat, drótokat, stb. melyeket a gép bekaphatna és kirepíthetne.
• Állítsa le a motort, várja meg, amíg leáll, és húzza le a gyertyapipát, ha
  – Elhagyja a terméket.
  – elakadást vagy eltömödést hárít el.
  – A készülék idegen testbe ütközött.
• Üzemzavar vagy rendellenes rezgés észlelhető a gépen.

FIGYELMEZTETÉS

Az üzemanyag rendkívül gyúlékony:

• Az üzemanyagot csak erre szolgáló és bevizsgált tartályban (kannában) tárolja.
• Csak a szabadban tankoljon, és a tankolás közben ne dohányozzon.
• Az üzemanyagot a motor indítása előtt töltse be. Amíg jár a motor, vagy közvetlenül a termék leállítása után a tanksapkát nem szabad kinyitni, és nem szabad üzemanyagot betölteni.
• Ha kifolyt az üzemanyag, ne próbálja meg elindítani a motort. Ehelyett távolítsa el a terméket a benzinnel szennyezett területről. Minden gyújtási kísérletet mellőzzön, amíg el nem párolgott az üzemanyag göze.
• Ha megsérül az üzemanyag-tartály tanksapkája vagy valamelyik másik tanksapka zárja, akkor biztonsági okokból ki kell cserélni.
• Az üzemanyagot soha ne tárolja szikraforrás közelében. Mindig ellenőrzött minőségű kannát használjon. Az üzemanyagot tartsa távol a gyermekektől.
• Cserélje ki a meghibásodott hangtompítókat.
• Használat előtt minden alkalommal ellenőrizze szemrevételezéssel, hogy a kés és a rögzítő csapszeg nem használódott-e el, illetve nem károsodott-e. A kiegyensúlyozatlanság elkerülése érdekében az elhasználódott vagy sérült késeket és rögzítő csapszegeket csak készletben szabad cserélni.

6.2 Kezelés

Kezelés:

• Gondoskodjon arról, hogy az összes anya, csapszeg és csavar szorosan meg legyen húzva, és tartsa a terméket mindig biztonságos üzemi állapotban.
• A terméket soha ne tárolja benzinnel az tartályban olyan épületben, ahol az üzemanyag göze nyílt lánggal vagy szikrával kerülhet érintkezésbe.
• Mielött zárt helyen leállítaná a terméket, hagyja lehülni a motort.
• A tüzveszély elkerülése érdekében a motort, a kipufogót és az üzemanyagtartály környékét tartsa tisztán a fümaradéktól, levelektől és a kilépő zsírtól (olajtól).

• Rendszeresen ellenőrizze, hogy a fügyűjtő berendezés nem kopott-e, és nem vesztette-e el a működőképességét.

• Az elkopott vagy sérült alkatrészeket biztonsági okokból cserélje ki.

• Ha le kell ürítenie az üzemanyagtartályt, akkor ezt a szabadban végezze.
• Ne üzemeltesse a belső égésű motort olyan zárt helyiségekben, ahol veszélyes szén-monoxid gyülhet ösz-sze.
• Csak nappal vagy megfelelő mesterséges megvilágítás mellett vágjon füvet.
• Lehetőleg kerülje a termék használatát, amikor nedves a fü.
• A terméket tilos viharban használni - villámcsapás veszélye!
• Lejtős terepen mindig ügyeljen a stabilitásra.
• A terméket csak lépéstempóban vezesse.
• Az alábbiak a kerekes termékekre vonatkoznak: lejtős terepen átlósan vágja a füvet, soha ne felfelé vagy lefelé. Legyen különösen óvatos, ha a lejtős terepen irányt változtat.
• Ne nyírjon füvet túlságosan meredek lejtős terepen vagy szemétkupacok, árkok és töltések közelében. Legyen különösen óvatos, ha a termékkel megfordul, vagy amikor maga felé húzza.

FIGYELMEZTETÉS

Ha emelkedön vagy lejtön dolgozik vagy irányt változtat, legyen különösen:

– Ügyeljen a biztos állásra.
- Viseljen csúszásmentes, jól tapadó talpú cipőt és megfelelő ruházatot.
– Lejtős terepen mindig átlósan vágja a füvet.
– 15 fokosnál meredekebb lejtőkön a terméket biztonsági okokból nem szabad használni.
– Különösen óvatosan járjon el, ha hátrafelé mozgatja vagy húzza a terméket. Botlásveszély!

- Állítsa le a kést, ha meg kell billentenie a fünyírót, ha nem füves területen szállítja, illetve ha a nyírandó felületre viszi, vagy onnan eltávolítja.

VIGYÁZAT

A fünyírót nem szabad a teljes fügyűjtő berendezés fel-helyezése, vagy pedig a kivetőnyílásra szerelt önzáró leválasztó védőszerkezet nélkül használni.

• Soha ne használja a fünyírót sérült védőberendezéssel vagy védőráccsal vagy felszerelt védőberendezések, pl. terelőlapok és/vagy fügyűjtő berendezések nélkül.
• Ne módosítsa a motor beszabályozási beállításait, és ne pörgesse túl.
• Mielött beindítaná a motort, oldja ki a motorféket, és válassza le az összes vágószerszámot és meghajtást.

• A motort óvatosan indítsa, a gyártói utasításoknak megfelelően. Ügyeljen arra, hogy a lábfeje mindig kellő távolságban legyen a késtől.

• A motor indításakor a fűnyírót nem szabad megdönteni, kivéve abban az esetben, ha a folyamat során meg kell emelni. Ebben az esetben csak annyira billentse meg, amennyire feltétlenül szükséges, és csak a kezelőtől elfordított oldalt emelje meg.

• Ne indítsa el a motort, ha a kivető csatorna előtt áll.
• Soha ne tegye kezét vagy lábát a forgó alkatrészekre vagy azok alá. Mindig tartsa magát távol a kivetőnyílástól.
• Soha ne emelje fel vagy hordozza a fünyírót, ha jár a motorja.
• Állítsa le a motort, és bizonyosodjon meg róla, hogy az összes mozgó alkatrésze leállt, és kihúzta a gyúj-táskulcsot, amennyiben rendelkezésre áll:
• Mielött megszünteti az elakadásokat vagy a kivető csatorna eltömödéseit.
• Mielött a terméket ellenőrzi, megtisztítja vagy munkálatokat végez rajta.
  – Ha idegen testbe ütközött. Vizsgálja át a terméket, nem sérült-e valahol, és végezze el a szükséges javításokat, mielőtt újra beindítja, és dolgozni kezd a termékkel. Ha a termék a szokatlanul erősen rázkódni kezd, azonnal meg kell vizsgálni.
  – Ha magára hagyja a terméket.
  – Mielött utántölti az üzemanyagot.
• A motor kifuttatása előtt el kell zárni a fojtó csappantyút. Ha a motor rendelkezik benzin-elzáró csappal, akkor a használat végeztével ezt el kell zárni.
• A termék túlzott sebességgel történő használata a balesetveszélyt.
• Ha beállítási munkálatokat végez a terméket, legyen óvatos, és kerülje, hogy az ujjai becsípődjenek a forgó kés és a készülék merev alkatrészei közé.
• Legyen különösen óvatos, ha laza talajon, szemétkupac, árok vagy töltés közelében nyír füvet.
• Kerülje az olyan helyeket, ahol a kerekek kapcsolata a talajjal nem megfelelő, vagy nem biztonságos a fűnyírás.
• Közút közelében ügyeljen az ott zajló forgalomra.

VESZÉLY

Botlásveszély!

Különösen óvatosan járjon el, ha hátrafelé mozgatja vagy húzza a terméket.

Mielött hátrafelé haladna, bizonyosodjon meg arról, hogy nem tartózkodnak kisgyermekek a háta mögött.

• A kezelőnek kielégítő ismeretekkel kell rendelkeznie a gép használatára, beállítására és kezelésére vonatko-zóan (beleértve a nem megengedett működtetést).
• Rendszeresen ellenőrizze a terméket, és minden használat előtt győződjön meg arról, hogy minden indítózár és nyomógomb megfelelően működik-e.

• Vegye figyelembe, hogy a nem szabályszerű karban-tartás, a nem odaillő pótalkatrészek használata, vagy a biztonsági berendezések eltávolítása és módosítása kárt tehet a termékben, és súlyos sérüléseket okozhat a vele munkát végző személynek.

• Ügyeljen arra, hogy a termék biztonsági rendszereit és berendezéseit nem szabad kiiktatni, illetve működésen kívül helyezni. Soha ne távolítson el olyan alkatrészeket, amelyek a biztonságot szolgálják.

• Ügyeljen arra, hogy a felhasználó a motorfordulatszám-szabályozás semmilyen rögzített beállítását nem módosíthatja vagy iktathatja ki.
• Csak a gyártó által ajánlott késeket és tartozékokat használja. Más szerszámok és tartozékok használata sérülésveszélyt jelenthet a kezelőre nézve.
• Mindig tartsa jó üzemállapotban a terméket.
• A zaj- és rezgésterhelés csökkentése érdekében ik- tasson be elegendő szünetidőt.

6.3 Fennmaradó veszélyek és védelmi intézkedések

Az ergonómiai alapelvek elhanyagolása

Egyéni védőfelszerelés (EVE) gondatlan használata

Az egyéni védőfelszerelés gondatlan használata vagy használatának mellőzése súlyos sérüléseket okozhat.

- Viselje az előírt védőfelszerelést.

Emberi magatartás, mulasztás

- Minden munkánál folyamatosan maximálisan koncentráljon.

Fennmaradó veszély

• Soha nem zárható ki

Zaj általi veszély

Halláskárosodás

A termékkel végzett hosszabb, védelem nélküli munka halláskárosodást okozhat.

- Alapvetően viseljen hallásvédőt.

Magatartás vészhelyzetben

Esetlegesen felmerülő baleset esetén kezdje meg a szükséges elsösegély intézkedéseket, és a lehető leggyorsabban kérjen segítséget szakképzett orvostól.

Fennmaradó kockázatok

A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyázatos-ság ellenére sem szüntethetők meg.
• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
• Kerülje a termék véletlen üzembe helyezését.
• Amikor üzemel a termék, tartsa távol a kezét a munkaterülettől.
• A termék akaratlan üzembe helyezése.
• Tartsa be a kezelési útmutatóban előírt karbantartási és biztonsági utasításokat.

FIGYELMEZTETÉS

Hosszabb idejű munkavégzés esetén a vibrációk miatt a kezelő személy kezeiben keringési zavarok (fehér ujj szindróma) léphetnek fel.

A fehér ujj szindróma olyan érrendszeri betegség, melynek következtében az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. Az érintett területek nem kapnak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A rezgő termékek gyakori használata idegkárosodást okozhat olyan a személyeknél, akiknek gyengébb a vérkeringése (például dohányosok, cukorbetegek).

Amennyiben szokatlan negativ hatásokat észlel, azonnal fejezze be a munkát, és forduljon orvoshoz.

7 Műszaki adatok

Motor típusa 4-ütemű motor/léghütéses
Lökettérfogat 150 cm3
Üzemi fordulatszám 2800 min	-1
Max. fordulatszám 2800 min	-1
Motor teljesítménye 2,6 kW/3,5 PS (2800 min	-1)
Üzemanyag Normál benzin / ólommen-tes, max. 10% bioetanol
Tartály térfogata 1,0 l
Motorolaj SAE 10W-30 / SAE 10W-40
Tartály térfogata / olaj 0,4 l
CO2-Kibocsátás 1033 g/kWh
Vágási magasság állítása 25 - 75 mm / 7 fokozat
Vágási magasságok	25 (1) / 33 (2) / 41 (3) / 50(4) / 59 (5) / 67 (6) / 75 (7)(+ / - kb. 8) mm
Fügyüjtő tartály térfogata	45 l
Vágásszélesség	42 cm
Tömeg (üres tartállyal ésteljesen összeszerelve)	23,2 kg

A müszaki változtatás jogát fenntartjuk!

Zaj és vibráció

FIGYELMEZTETÉS

A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85 dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük.

Zaj jellemző értékei

A	zajkibocsátási	értékek	megállapítása	az
ISO 5395-1:2013 szabvány F melléklete alapján történt.

L_pA hangnyomásszint	81,6 dB
K_pA mérési bizonytalanság	1,85 dB
L_wA mért hangteljesítményszint	94,1 dB
L_wA garantált hangteljesítményszint	96 dB
K_wA mérési bizonytalanság	1,85 dB

Szükség esetén tartson pihenőket, és korlátozza a munkavégzés időtartamát a feltétlenül szükségesre.

Rezgésjellemzők (kéz-kar rezgés)

A rezgésértékek megállapítása az ISO 5395-1:2013 szabvány szerint történt.

a_hv rezgés	5,7 m/s2
K_h mérési bizonytalanság	2,3 m/s2

Csökkentse minimális szintre a zajképződést és a vibrációt!

• Csak kifogástalan állapotban lévő termékeket használjon.
• Rendszeresen végezze el a termék karbantartását és tisztítását.
• Munkamódszerét igazítsa a termékhez.
• Ne terhelje túl a terméket.
• Szükség szerint vizsgáltassa át a terméket.
• Kapcsolja ki a terméket, ha nem használja.
• Viseljen kesztyüt.

A veszélyek csökkentése érdekében tartsa be az alábbi utasításokat:

• Hideg időjárás esetén tartsa melegen a testét és főleg a kezeit.
• Rendszeresen tartson szünetet és közben mozgassa a kezeit, hogy elősegítse a vérkeringést.
• Gondoskodjon a termék lehető legkisebb mértékű rezgéséről rendszeres karbantartással és a termék alkatrészeinek rögzítésével.

8 Kicsomagolás

FIGYELMEZTETÉS

A termék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a ter- méket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozónak. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a csomagolást.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

9 Összeszerelés

VIGYÁZAT

A forgó kés miatt sérülésveszély áll fenn. A terméken csak akkor végezzen bármilyen munkát, ha ki van kapcsolva a motor, és leálltak a kések!

FIGYELEM

Ügyeljen arra, hogy a tolókengyel felszerelése során ne törje meg a gázbowdent.

Megjegyzés:

Állítsa a terméket sík és vízszintes felületre.

9.1 Az alsó tolókengyel (3) felszerelése (3. ábra)

1. Rögzítse az alsó tolókengyeleket (3) a vezetőlemezekhez (3b) bal és jobb oldalon.
2. Ügyeljen arra, hogy az alkatrészeket a 3. ábrán látható módon helyezze el.
3. Mindegyik alsó tolókengyelt (3) egy-egy csavarral (M8) (2a), egy hézagoló alátéttel (2b) és egy csillag-markolatos anyával (2) rögzítse.
4. Ügyeljen arra, hogy a berántó szerkezet (16) és a kötelek ne akadjanak.

9.2 Felső tolókengyel (1) szerelése (4., 6. ábra)

1. A felső tolókengyelt (1) az alsó tolókengyelekhez (3) rögzítse mindkét oldalon egy csavarral (M8) (2a), egy hézagoló alátéttel (2b) és egy csillagmarkolatos anyával (2).
2. Ügyeljen arra, hogy az alkatrészeket a 4. ábrán látható módon helyezze el.
3. A kábeleket a kábelcsíptetővel (3a) rögzítse az alsó tolókengyelhez (3).

9.3 Az indító berántózsinór (16) felhelyezése (5. ábra)

1. Akassza a berántó szerkezet (16) fogantyúját a kötél-kampóba (16a).
   Szükség esetén lazítsa meg a szárnyas anyát (16b).

10 Üzembe helyezés előtt

FIGYELEM

Mielött üzembe helyezné a terméket, feltétlenül szrelje össze teljesen!

FIGYELMEZTETÉS

Egészségkárosodás veszélye!

Az üzemanyag-/kenőolaj-gőz és a kipufogógáz belélegzése súlyos egészségkárosodást okozhat, eszméletvesztéssel járhat, és szélsőséges esetben halált is okozhat.

– Ne lélegezze be az üzemanyag-/kenőolaj-gőzt és a kipufogógázt.
– A terméket csak a szabadban üzemeltesse.

FIGYELEM

A termék károsodása!

Ha a terméket kevés motor- és hajtóműolajjal, illetve olaj nélkül üzemelteti, az a motor károsodását okozhatja.

– Üzembe helyezés előtt töltsön be üzemanyagot és olajat. A termékben kiszállításkor nincs sem motorolaj, sem hajtóműolaj.

FIGYELEM

Környezeti károk!

A kifolyó olaj maradandóan beszennyezheti a környezetet. A folyadék erősen mérgező, és gyorsan beszennyezheti a vizet.

– Az olajat csak sík és szilárd felületen töltse be / ürítse le.
- Használjon betöltő csonkot vagy tölcsért.
– A leeresztett olajat fogja fel megfelelő edényben.
– A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírá-sok szerint.
– Ártalmatlanítsa az olajat a helyben érvényes előírá- sok szerint.

FIGYELEM

Károsodás veszélye!

Ha olyan üzemanyagot használ, melyet helytelenül tároltak vagy régen nem eresztettek le, akkor eltömödhet a porlasztó, illetve romolhat a motor működése.

– A fel nem használt üzemanyagot tegye légmente- sen záródó tartályba és örizze sötét, hűvös helyi- ségben.

FIGYELEM

A termék használata során elkerülhetetlen bizonyos mértékű zajterhelés. Halassza a zajos munkát engedélyezett és arra kijelölt időpontra. Szükség esetén tartson pihenőket, és korlátozza a munkavégzés időtartamát a feltétlenül szükségesre.

Személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell viselni.

Állítsa a terméket sík és vízszintes felületre.

Szükséges szerszám:

• 1 literes mérőpohár (üzemanyagálló)*
• Tölcsér*
- Kendő/Rongy*
* = nem feltétlenül tartoznak a szállított elemek közé!

10.1 Motorolaj feltöltése (7. ábra)

FIGYELEM

A termékben kiszállításkor nincs motorolaj. Üzembe helyezés előtt ezért feltétlenül töltse fel olajjal. Csak több fokozatú motorolajat használjon (SAE 10W-30 vagy SAE 10W-40).

Rendszeresen, minden egyes üzembe helyezés előtt ellenőrizze az olajszintet. Ha túl alacsony az olajszint, károsodhat a motor.

1. Csavarja ki a nívópálcát (13) balra forgatva.
2. Töltse fel tartályt egy tölcsér segítségével motorolajjal. Ügyeljen a 0,4 l-es max. feltöltési mennyiségre. Óvatosan töltse be az olajat a betöltő csonk alsó éléig.
3. Törölje le a nívópálcát (13) egy tiszta, szálmentes kendővel.
4. Helyezze be ismét a nívópálcát (13) anélkül, hogy a nívópálcát (13) becsavarná a helyére.
5. Húzza ki a nívópálcát (13) és vízszintes helyzetben olvassa le az olajszintet. . Az olajszintnek az olajmérő pálca (13) max. és min. jelölései között kell lennie.
6. Ha túl alacsony az olajszint, adjon hozzá ajánlott mennyiségű olajat (lásd a műszaki adatokat).
7. Ezután csavarja vissza a helyére a nívópálcát (13).

10.2 Üzemanyag feltöltése (8. ábra)

VESZÉLY

Tüz- és robbanásveszély!

Az üzemanyag betöltéskor begyulladhat, vagy adott esetben fel is robbanhat. Ez súlyos égési sérüléseket, akár halálos balesetet is okozhat.

• Állítsa le és hagyja lehúlni a motort.
• Tartsa távol a hőt, a lángot és a szikrát.
• Üzemanyagot csak a szabadban töltse fel.
• Viseljen védőkesztyűt.
• Kerülje, hogy a börére vagy a szemébe kerüljön.
• A terméket az üzemanyag feltöltési helyétől legalább 3 m távolságban indítsa el.
• Ügyeljen a tömítetlenségekre. Ha kifolyt az üzemanyag, ne indítsa be a motort.

FIGYELEM

A termékben kiszállításkor nincs üzemanyag. Üzembe helyezés előtt ezért feltétlenül töltse fel üzemanyaggal. Ehhez használjon E10 szuperbenzint.

1. Tisztítsa meg a betöltési terület környékét. Ha szenynyeződés kerül az üzemanyagtartályba (4), az üzemzavart okoz.
2. Óvatosan nyissa ki a tanksapkát (4a), hogy az esetleges túlnyomás fokozatosan szünjön meg.

3. Töltse fel az üzemanyagtartályt (4) üzemanyaggal egy tölcsér segítségével. Ügyeljen a maximális töltési mennyiségre (lásd a müszaki adatokat). Óvatosan töltse be az üzemanyagot a betöltő csonk alsó éléig.

4. Zárja vissza a tanksapkát (4a). Győződjön meg arról, hogy a tanksapka zárja tömítve zár-e.

5. Tisztítsa meg a tanksapkát (4a) és környékét.

10.3 A vágási magasság beállítása (10. ábra)

FIGYELEM

A vágási magasság átállítását csak leállított motornál és lehúzott gyertyapipánál szabad végezni.

• Ha a fü sürü és magas, állítsa be a legmagasabb vágási fokozatot, és lassabban végezze a fünyírást. Az idény első vágásához magas vágási magasságot érdemes választani. Úgy állítsa be a vágási magasságot, hogy ne terhelje túl a terméket.
• Mindig a fü tényleges hosszának megfelelően válaszsza meg a vágási magasságot.
• Többször menjen át a területen úgy, hogy egyszerre legfeljebb 4 cm füvet vágjon le.
• A helyes vágási magasság:
• díszpázsitnál körülbelül 30-45 mm
• használatra szánt gyepnél 40 - 65 mm.

A vágási magasság állítása a vágási magasság állításának karjával (11) történik. Különböző vágási magasságok állíthatók be.

1. Húzza kifelé a vágási magasság állításának karját (11).
2. Tolja a kívánt pozícióba a vágási magasság állításának karját (11).
3. Engedje el a vágási magasság állításához szükséges kart (11). A kar bepattan a kívánt pozícióba.

10.4 Késleállító szerkezet (1., 14. ábra)

A késleállító szerkezetet minden egyes üzembe helyezés előtt ellenőrizni kell. Indítsa be a motort a szakaszban leírtak szerint.

1. Engedje el a motorfék karját (1b). A motor leáll, és a kés (17) lefékeződik.
2. A késnek (17) 7 másodpercen belül le kell állnia.

10.5 A nyírandó terület előkészítése

1. A fünyírás megkezdése előtt gondosan vizsgálja át a nyírandó felületet.
2. Távolítsa el a köveket, botokat, csontokat, drótokat, játékokat és egyéb tárgyakat, amelyeket a termék el-repíthet.
3. Ügyeljen arra, hogy a nyírandó területen senki ne tartózkodjon.

11 Üzemeltetés

A fünyírót egy nagy teljesítményű, léghütéses 4-ütemű motor hajtja.

A termék 7 állású vágásmagasság-állítással, fügyűjtő kosárral és összecsukható tolókengyellel van felszerelve.

A kezelőszervek működését lásd az alábbi leírásokban.

Használat elötti ellenőrzés

- Ellenőrizze a motor minden oldalán, hogy nem szivárog-e belőle olaj vagy üzemanyag.

- Ellenőrizze a motor olajszintjét.

- Ellenőrizze az üzemanyag szintjét, az üzemanyag-tartálynak legalább félig teli kell lennie.

- Ellenőrizze a légszűrő állapotát.

- Ellenőrizze az üzemanyag vezetékeinek állapotát.

- Győződjön meg arról, hogy a gyertyapipa rögzítve van a gyújtógyertyán.

- Ügyeljen rá, hogy nem észlelhetők-e károsodás tüne- tei.

- Ellenőrizze, hogy minden védőburkolat a helyén van-e, és hogy minden csavar, anya és csapszeg meg van-e húzva.

11.1 Fünyírás fügyűjtő tartállyal

FIGYELEM

Soha ne üzemeltesse a készüléket teljesen felszerelt fügyűjtő tartály nélkül.

FIGYELEM

A fügyüjtő tartályt csak kikapcsolt motor mellett vegye le és tegye fel, amikor áll a kés.

11.1.1 A fügyűjtő tartály (15) behelyezése (11. ábra)

1. Emelje meg a hátsó kivetőfedelet (14).
2. Távolítsa el a mulcsbetétet (14a).
3. Fogja meg a fügyüjtő tartályt (15) a hordfogantyújánál.
4. Akassza a fügyűjtő tartályt (15) a fügyűjtő tartály számára kialakított függesztő idomra, mely a termék há-toldalán található.
5. Eressze le a hátsó kivetőfedelet (14), ez megtartja a fügyűjtő tartályt (15) az adott helyzetben.

11.1.2 A fügyűjtő tartály (15) ürítése (11. ábra)

! FIGYELMEZTETÉS

Mielött leveszi a fügyűjtő tartályt, állítsa le a motort, és várja meg, amíg leállnak a kések.

FIGYELEM

Sérülésveszély!

A fügyüjtő tartályt csak kikapcsolt motor mellett vegye le, amikor a kések nem mozognak.

Amint fümaradékok maradnak a fünyírást követően, ki kell üríteni a fügyűjtő tartályt.

1. A fügyűjtő tartály (15) levételéhez emelje fel a hátsó kivetőfedelet (14).
2. Vegye le a fügyűjtő tartályt (15) a hordfogantyújánál fogva. A biztonsági előírásoknak megfelelően a kivetőfedél (14) becsukódik, amikor kiakasztja a fügyűjtő tartályt (15), és lezárja a hátsó kivetőnyílást.

Ha ilyenkor fümaradékok maradnak lógva a nyílásnál, akkor a motor könnyű újraindítása érdekében érdemes a fünyírót nagyjából egy méternyit hátrahúzni.

FIGYELEM

A fünyíró házában és a munkaeszközön található vágási maradványokat ne kézzel vagy lábbal távolítsa el, hanem megfelelő segédeszközökkel, pl. kefével vagy kéziseprűvel.

A megfelelő begyűjtés biztosítása érdekében a fügyűjtő tartályt (15) és különösen a légszüröt (5a) használat után meg kell tisztítani.

11.2 Fünyírás mulcsbetéttel

Mulcsozáskor a nyesedék a zárt fünyíróházban felaprózódik, és a mulcsozó betéten keresztül eloszlik a gyepen. Következésképp elmarad a fü összegyűjtésének és ártalmatlanításának szükségessége. A finom zöld nyesedék természetes mütrágyaként visszahullik a gyepbe, nedvesseggel és fontos tápanyagokkal látja el.

FIGYELEM

A mulcsozás csak viszonylag rövid gyepen lehetséges.

11.2.1 Mulcsbetét (14a) behelyezése (12. ábra)

1. Emelje meg a kivetöfedelet (14).
2. Távolítsa el a fügyűjtót (15) (ha van) a fogantyúnál fogva.
3. Emelje fel a kivetőfedelet (14), és helyezze be a mulcsbetétet (14a).
4. Állítsa be a vágási magasságot (lásd 10.3).

Megjegyzés:

4-6 cm fúmagasságnál vágja vissza a füvet 2 cm-rel.

11.3 Motor indítása

MEGJEGYZÉS

A penge forog, ha beindítja a motort.

Csak akkor indítsa be a terméket, ha a kivető csatornát a következők valamelyike fedi:

• Fügyüjtö tartály
- Mulcsbetét

11.3.1 A motor indítása (1., 9., 16. ábra)

1. Minden egyes indítás előtt ellenőrizze az üzemanyag és a motorolaj szintjét (lásd a 10.1) és 10.2 szakaszt). Bizonyosodjon meg arról, hogy a gyertyapipa (8) csatlakoztatva van a gyújtógyertyára (8a).
2. Ha hűvösebb az idő, nyomja meg háromszor a „Primer” (6) üzemanyag-szivattyút. Ez megkönnyíti a termék indítását.
3. Álljon a fünyíró mögé. Egyik kezével nyomja a motor-fékkart (1b) a kormányra, a másik kezét pedig tartsa az indító berántózsinóron (16).

4. Indítsa be a motort az indító berántózsinórral (16). Ehhez húzza ki a fogantyút kb. 10 - 15 cm-nyire (míg el-lenállást nem érez). Ezután húzza meg egy erős rántással. Ha a motor nem indult be, húzza meg újra az indító berántózsinórt (16).

5. A motoron található védőréteg miatt enyhe szagképződés lehetséges, ha a terméket első alkalommal használja. Ez normális folyamat.

MEGJEGYZÉS

A „Primer” üzemanyag-szivattyút csak akkor használja, ha hideg a motor!

FIGYELEM

– Ne hagyja visszacsapódni az indító berántózsinórt. Ez károsodásokhoz vezethet.
– Hideg időben szükség lehet az indítás folyamat többszöri megismétlésére.

11.4 A motor kikapcsolása

! FIGYELMEZTETÉS

Sérülésveszély!

Miután leállította a motort, a kés még néhány másodpercig tovább forog. Ha hozzáér a forgó alkatrészekhez, az vágási sérüléseket okozhat.

– Várja meg, amíg leáll a kés forgása.
– Ne fékezze le kézzel a kést.
– Viseljen védőkesztyűt.
– Tartsa távol a kést a lábfejétöl.

1. A motor leállításához engedje el a motorfékkart (1b). Várja meg, amíg leáll a kés (17).
2. A motor nem rendelkezik üzemanyagcsappal. Az üzemanyag-ellátás automatikusan megszakad, amikor a motor leáll.
3. Húzza le a gyertyapipát (8) a gyújtógyertyáról (8a), ha hosszabb ideig nem használja a készüléket.

11.5 Menethajtás (1. ábra)

A fünyíró hátsókerék-meghajtással van felszerelve.

11.5.1 Beindítás bekapcsolása

1. Indítsa el a fünyírót (lásd 11.3.1).
2. Húzza meg és tartsa a kormányon a mozgató hajtás kengyelét (1a).
3. A beindítás be van kapcsolva (a meghajtókerék (12) mozog), és a fűnyíró halad előre.

FIGYELEM

Kerülje el a termék sérülését! Kerülje el a termék sérülését! A mozgató hajtás kengyelét mindig teljes mértékben (ütközésig) működtesse, hogy elkerülje a hajtóműben esett következményes károkat.

11.5.2 Beindítás kikapcsolása

1. Engedje el a mozgató hajtás kengyelét (1a). A mozgató hajtás kikapcsol, és a fünyíró leáll.
2. A motor tovább működik.

12 Munkavégzési utasítások

- Csak éles, kifogástalan állapotú késsel végezzen vágást, hogy a fücsomókat ne szaggassa szét, mert ettől megsárgul a gyep.

• Hogy vágás után a gyep minél egyenletesebb legyen, a lehető legegyenesebb pályán vezesse a fűnyírót. Ennek során a pályák mindig fedjék egymást néhány centiméterrel, hogy ne maradjanak ki sávok.
• Tartsa tisztán a fünyíró házának alsó oldalát, és távolítsa el róla a lerakódott füvet. A lerakódások megnehezítik az indítási folyamatot, rontják a vágás minőségét és a fü kivetésének folyamatát.
• Lejtős terepen a vágás pályája átlós legyen. Akadályozza meg a fűnyíró lecsúszását felfelé irányuló, ferde állással.

! FIGYELMEZTETÉS

Feltétlenül tartsa távol a harmadik személyeket.

12.1 A fünyírás után

• Mielött zárt helyen leparkolná a terméket, hagyja lehúlni a motort.
• Újbóli használat előtt ellenőrizze az összes csavart és anyát. A laza csavarokat húzza meg.
• Mielött újra használja, ürítse ki a fügyűjtő tartályt.
• Szintén vegye figyelembe a „Tárolás” című fejezetben foglaltakat is.

13 Tisztítás és karbantartás

! FIGYELMEZTETÉS

Azokat a javítási és karbantartási munkálatokat, melyeket a jelen üzemeltetési útmutató nem ismertet, végeztesse el szakműhelyben. Csak eredeti pótalkatrészeket használjon.

! FIGYELMEZTETÉS

A nem megfelelő karbantartási vagy tisztítási munkák sérüléseket okozhatnak!

! FIGYELMEZTETÉS

Tisztítási, javítási és karbantartási munkálatok során a termék váratlanul beindulhat, ami sérüléseket és égési sérüléseket okozhat.

– Kapcsolja ki a terméket.
– Távolítsa el a gyertyapipát a gyújtógyertyáról.
– Hagyja kihülni a terméket.

! FIGYELMEZTETÉS

Rendszeresen/naponta és üzembe helyezés elött végezzen szemrevételezéses és funkcionális ellenőrzést/karbantartást annak érdekében, hogy a termék jó üzemállapotban legyen.

– A nem megfelelő karbantartás, a nem megfelelő pó- talkatrészek használata vagy a biztonsági berende- zések eltávolítása vagy módosítása súlyos anyagi károkat vagy személyi sérüléseket okozhat.
– Ha a felhasználó nem képes saját maga elvégezni ezeket a munkálatokat, akkor fel kell keresnie egy szakkereskedést.

13.1 Tisztítás

FIGYELMEZTETÉS

Egészségkárosodás veszélye!

Az üzemanyag-/kenőolaj-gőz és a kipufogógáz belélegzése súlyos egészségkárosodást okozhat, eszméletvesztéssel járhat, és szélsőséges esetben halált is okozhat.

– Ne lélegezze be az üzemanyag-/kenőolaj-gőzt és a kipufogógázt.

– A terméket csak a szabadban üzemeltesse.

Szükséges szerszám:

- Spatula*

- Kézi kefe*

- Sürített levegő*

* = nem feltétlenül tartoznak a szállított elemek közé!

13.1.1 A fünyíró tisztítása (14-16. ábra)

- Kerti locsolótömlővel csak alacsony nyomással java-solt tisztítást végezni. A nagynyomású mosó nem felel meg a termék tisztításához.

- Akassza ki a fügyűjtő tartályt, és kefélje ki kéziseprűvel. A fünyíró házát szintén kitakaríthatja nagyjából egy seprűvel.

- Ha nagyobb mértékű a szennyezettség, akkor letörölheti a terméket egy nedves kendővel.

FIGYELEM

Mielőtt megbillentené a fűnyírót, ürítse ki teljesen az üzemanyagtartályt üzemanyag-leszívó szivattyúval (nem tartozik a szállított elemek közé).

A fünyírót ne billentse meg 90 foknál jobban.

1. Legjobb, ha hátrafelé billenti meg a fünyírót. Feltétlenül ügyeljen arra, hogy a gyújtógyertya (8a) közben felfelé mutasson. Ha a gyújtógyertya (8a) lefelé mutat, akkor kifolyhat az olaj, és nagyobb mértékű kárt tehet a motorban és a porlasztóban.

2. A terméket másik lehetőségként az oldalára is billentheti, ilyenkor viszont feltétlenül ügyeljen arra, hogy a légszűrő fedele (5) a felső oldalon legyen.

3. Tisztítsa meg a fünyíró alsó oldalát spaklival és kézi seprüvel. A spakli segít eltávolítani a durvább és nagyobb növényi maradványokat a kés (17) területéről. Az alsó rész tisztítását könnyebb közvetlenül a munkavégzés után elvégezni, és alaposabb is lesz az eredmény. Ilyenkor még frissek a szennyeződések és a növényi maradványok, és könnyebb leválasztani őket.

4. Szükség esetén, ha nehezen választható le a szenynyeződés, speciális tisztítószert is alkalmazhat. Ne használjon agresszív tisztítószereket, például hideg zsíroldót vagy mosóbenzint.

5. Ellenőrizze, hogy a fükivető nyílás mentes-e a fúmaradékoktól, és szükség esetén távolítsa el őket.

13.1.2 Fünyíró tisztítása a vízre való csatlakoztatással (10) (1., 11., 13., 14., 16. ábra)

MEGJEGYZÉS

Tegye vissza a gyertyapipát rendesen a gyújtógyer- tyára.

1. Először vegye ki a fügyűjtő tartályt (15).

2. A tisztításhoz a beépített dugaszoló csatlakozó használatával csatlakoztasson egy kerti locsolótömlöt a vízcsatlakozáshoz (10).

3. Kapcsolja be a vizet, és indítsa el a fünyírót (lásd).

4. A forgó kés (17) felkavarja a vizet.

5. Néhány perc alatt a fünyíró az összes rátapadt szenynyeződéstől és fümaradéktól megtisztításra kerül.

6. Ezután még rövid ideig hagyja víz nélkül utánfutni a fünyírót, hogy a kés (17) által keringetett levegő eltávolítsa a nedvesség nagy részét.

13.2 Karbantartás

- A termék biztonsági szintjének és teljesítményének változatlan biztosításához rendszeres, gondos javítás szükséges.

- Gondoskodjon arról, hogy az összes anya, csapszeg és csavar szorosan meg legyen húzva, és a termék mindig biztonságos üzemi állapotban legyen.

- Rendszeresen ellenőrizze, hogy nem kopott vagy működésképtelen-e a fügyűjtő zsák.

- Az elkopott vagy sérült alkatrészeket biztonsági okokból cserélje ki.

- Ellenőrizze az első és hátsó kerekek biztos rögzítését.

- A kerekek könnyed járásának biztosításához azt java-soljuk, hogy idényenként legalább egyszer tisztítsa meg a keréktengelyeket és a kerékagyakat.

- Azokat a munkálatokat, melyeket nem ismertet ez a kezelési útmutató, csak illetékes szakmühelyben szabad elvégeztetni.

- Állítsa a terméket sík és vízszintes felületre.

Szükséges szerszám:

- Üzemanyag-elszívó szivattyú*

- Kendő/Rongy*

• Villáskulcs / dugókulcs 17 mm-es kulcsnyílás

• Villáskulcs / dugókulcs 10 mm-es kulcsnyílás

- Olajszivattyú*

- lapos olajfelfogó teknő (az olajcseréhez)*

• Felfogó tartály*

- Réz drótkefe*

• Szerelökulcs*

• Tapintásérzékelő*

* = nem feltétlenül tartoznak a szállított elemek közé!

13.2.1 A kés (17) cseréje (8, 14. ábra)

FIGYELMEZTETÉS

Ha sérült késsel dolgozik, növeli a balesetveszélyt.

– Viseljen védőkesztyűt!
– A kést biztonsági okokból csak szakmühelyben éleztesse és egyensúlyoztassa ki. Az optimális vágási eredmény eléréséhez javasoljuk, hogy a kést évente egyszer ellenőriztesse.
- A kések cseréjéhez csak eredeti pótalkatrészeket szabad használni.

1. Mielőtt eltávolítaná a pengét, ürítse ki az üzemanyag- tartályt (4) üzemanyag-leszívó szivattyúval. Soha ne döntse oldalra vagy előre a fűnyírót teli üzemanyag- vagy olajtartállyal! Ez károsítja a motort és a jótállás megszűnéséhez ve- zet.
2. Tartsa meg a kést (17) az egyik kezével.
3. Tekerje le a kés csavarját (17a) az óramutató járásával ellentétes irányban egy 17-es kulcsnyílású villás-kulccsal a motororsóról (17c). Távolítsa el a hézagoló alátétet (17d) és a hézagoló alátétet (17b).
4. Szerelje fel az új kést (17) fordított sorrendben. Rögzítse szabályszerűen a késtárcsát (17a). Ügyeljen arra, hogy a kést (17) helyesen pozicionálja, és síkban felfeküdjön a motororsóra (17c).
5. A kés csavarjának (17a) meghúzási nyomatéka 45 Nm. Ha cseréli a kést (17), cserélje le a kés csavarját (17a) is.

13.2.1.1 Sérült kések (17)

Ha a kés (17) akadályba ütközött, azonnal állítsa le a motort, és húzza le a gyertyapipát (8).

• Vizsgálja meg, hogy nem sérült-e meg a kés (17).
• A sérült vagy elgörbült késeket (17) le kell cserélni.
• Soha ne egyengessen ki újra egy már elgörbült kést (17).
• Soha ne dolgozzon elgörbült vagy erősen elhasználó-dott késsel (17), mert ez rezgéseket kelt, és további kárt tehet a fűnyíróban.

13.2.2 Az olajszint ellenőrzése (7. ábra)

FIGYELMEZTETÉS

Egészségkárosodás veszélye!

Az üzemanyag-/kenőolaj-gőz és a kipufogógáz belélegzése súlyos egészségkárosodást okozhat, eszméletvesztéssel járhat, és szélsőséges esetben halált is okozhat.

– Ne lélegezze be az üzemanyag-/kenőolaj-gőzt és a kipufogógázt.
– A terméket csak a szabadban üzemeltesse.

FIGYELEM

A termék károsodása!

Ha a terméket kevés motor- és hajtóműolajjal, illetve olaj nélkül üzemelteti, az a motor károsodását okozhatja.

– Üzembe helyezés előtt töltsön be üzemanyagot és olajat. A termékben kiszállításkor nincs sem motorolaj, sem hajtóműolaj.
– Csak SAE 10W-30 vagy SAE 10W-40 motorolajat használjon.

FIGYELEM

Környezeti károk!

A kifolyó olaj maradandóan beszennyezheti a környezetet. A folyadék erősen mérgező, és gyorsan beszennyezheti a vizet.

– Az olajat csak sík és szilárd felületen töltse be / ürítse le.
– Használjon betöltő csonkot vagy tölcsért.
– A leeresztett olajat fogja fel megfelelő edényben.
– A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírá-sok szerint.
– Ártalmatlanítsa az olajat a helyben érvényes előírá- sok szerint.

1. Csavarja ki a nívópálcát (13) balra forgatva, és törölje le egy tiszta, száraz szálmentes kendővel.
2. Dugja vissza a nívópálcát (13), és ellenőrizze az olaj-szintet anélkül, hogy a nívópálcát (13) visszacsavarná a helyére.
3. Húzza ki a nívópálcát (13), és vízszintes állásban olvassa le az olajszintet. Az olajszintnek a nívópál-cán (13) jelzett tartományon belül kell lennie.
4. Ezután csavarja vissza a helyére a nívópálcát (13).

13.2.3 Olajcsere

A motorolaj cseréjét évente, az idény kezdete előtt kell elvégezni üzemmeleg, leállított motornál.

Csak (SAE 10W-30 / SAE 10W-40) motorolajat használjon.

1. Csavarja ki a nívópálcát (13) balra forgatva.
2. Szívja le a motorolajat (egy tömlővel felszerelt) olajszi-vattyúval a betöltőcsonkon keresztül.
3. Töltsön be friss motorolajat, és ellenőrizze az olajszintet (lásd a 10.1 szakaszt).

13.2.4 Üzemanyag leeresztése üzemanyag- leszívó szivattyúval (8. ábra)

1. Tartson egy felfogó tartályt az üzemanyag-leszívó szivattyú tömlője alá.
2. Csavarja le a tanksapkát (4a), és távolítsa el.
3. Tolja bele az üzemanyag-leszívó szivattyú tömlőjét az üzemanyagtartályba (4), és eressze le teljesen az üzemanyagot az üzemanyag-leszívó szivattyú segít-ségével.

4. Csavarja vissza a helyére a tanksapkát (4a).

5. Ahhoz, hogy biztosan ne maradjon üzemanyag a porlasztóban, le kell ereszteni a maradék üzemanyagot is a porlasztóból. Ehhez állítsa a felfogó tartályt a porlasztó alá, és nyissa meg a porlasztó csavarját (18) egy 10-es kulcsnyílású villáskulccsal.

13.2.5 A légszűrő (5a) karbantartása (15. ábra)

VESZÉLY

Tüz- és robbanásveszély!

Ha helytelenül végzi a tisztítást, az üzemanyag begyulladhat, vagy adott esetben fel is robbanhat. Ez súlyos égési sérüléseket, akár halálos balesetet is okozhat.

– A légszűrőt csak kiütögetéssel tisztítsa meg.

– Soha ne tisztítsa a légszűröt benzinnel vagy gyúlékony oldószerekkel.

FIGYELEM

Károsodás veszélye!

Ha a motort szűrőelem nélkül, vagy sérült szűrőelem mel üzemelteti, az a motor károsodásához vezethet.

– Soha ne járassa a motort a szűrőelem nélkül, vagy sérült légszűrő betéttel. Így szennyeződés kerül a motorba, ami miatt súlyos motorkárok keletkezhetnek.

Ha szennyezett a légszűrő (5a), az csökkenti a motor teljesítményét, mivel csekélyebb lesz a porlasztó levegőellátása. Ezért a rendszeres ellenőrzés elengedhetetlen.

A légszüröt (5a) 25 üzemóránként ellenőrizni kell, és szükség esetén meg kell tisztítani. Ha nagyon poros a levegő, akkor gyakrabban kell ellenőrizni a légszüröt (5a).

1. Vegye le a légszüröfedelet (5), és távolítsa el a légszüröt (5a).
2. A légszüröt (5a) csak kiütögetéssel tisztítsa.
3. Ha meghibásodott a légszűrő (5a), cserélje ki egy újra.
4. Helyezze vissza a légszűrőt (5a), és tegye vissza a légszűrő fedelét (5).

13.2.6 A gyújtógyertya (8a) karbantartása (16, 17. ábra)

Első alkalommal 10 üzemóra múltán ellenőrizze a gyújtógyertyát (8a), hogy nem szennyezett-e, és szükség esetén tisztítsa meg rézszűrő kefével. Ezután végezze el a gyújtógyertya (8a) karbantartását 50 üzemóránként.

1. Csavaró mozdulattal húzza le a gyertyapipát (8).
2. Távolítsa el (8a) gyújtógyertya kulccsal.
3. Hézagmérő használatával állítsa a be a gyertyahéza- got 0,75 mm-re (0,030"). Szerelje vissza a gyújtógyer- tyát (8a). és ügyeljen arra, hogy ne húzza meg túl erö- sen.

13.2.7 Motorfék karja (1b) (1., 9. ábra)

A motor mechanikus fékkel van felszerelve, melyet rendszeresen ellenőrizni kell. A motorfék karja (1b) elengedése után a késnek (17) 7 másodpercen belül meg kell állnia.

Ha forog a kés (17), az jól hallható suhogó zajjal jár. Ha forog a kés (17), azt a suhogó zaj jelzi, és így ellenőrizhető.

MEGJEGYZÉS

Ha azt észleli, hogy a késleállító szerkezet nem működik rendesen, kérfük forduljon az ügyfélszolgálathoz, illetve egy szakműhelyhez.

Győződjön meg arról, hogy a termék teljes élettartama alatt kifogástalan állapotban van. A szakszerűtlen karban-tartás életveszélyes sérüléseket okozhat.

14 Szállítás (1. ábra)

FIGYELMEZTETÉS

Sérülésveszély és égési sérülések veszélye!

A termék váratlanul beindulhat, ami sérülést okozhat.

– Tisztítási és karbantartási munkálatok előtt mindig kapcsolja ki a motort.
– Hagyja kihülni a motort.
– Húzza le a gyertyapipát a gyújtógyertyáról.
– Vegye ki az akkumulátort.

MEGJEGYZÉS

Szállításhoz mindig a legmagasabb állásba kell állítani a vágási magasságot.

1. Üritse le az üzemanyag-tartályt üzemanyag-leszívó szivattyúval egy arra engedélyezett tartályba.
2. A motorolajat meleg motornál eressze le.
3. Tisztítsa meg a henger hütőbordáit és a házat.
4. Tolja be a felső tolókengyelt (1) (lásd a 15.2szakaszt).
5. Tömje ki hullámpapírral a felső (1) és alsó tolókengyel (3) és a motor közti részt, hogy egymáshoz dörzsölődésüket elkerülje.
6. Hogy megakadályozza a károsodásokat és a sérüléseket, a készüléket szállítás közben biztosítsa a járműben felborulás és elcsúszás ellen.

15 Tárolás

FIGYELEM

Tárolás előtt tisztítsa meg a terméket, és végezzen rajta karbantartást.

FIGYELEM

Ne tárolja a terméket úgy, hogy a fügyűjtő zsák tele van. Meleg időben a fü hőt fejleszt, és erjedésnek indul. Tüzveszély áll fenn!

A terméket és annak tartozékait sötét, száraz és fagy- mentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja.

Az optimális tárolási hömérséklet 5 °C és 30 °C között van.

A terméket az eredeti csomagolásban tárolja.

Letakarással védje a terméket a portól és a nedvességtől.

A kezelési útmutatót a termék mellett tárolja.

• A terméket soha ne tárolja üzemanyaggal az üzemanyagtartályban olyan épületben, ahol az üzemanyag göze nyílt lánggal vagy szikrával kerülhet érintkezésbe.
• Mielött zárt helyen leállítaná a terméket, hagyja lehülni a motort.
• Hosszabb idejű tárolás előtt ürítse ki az üzemanyag- tartályt üzemanyag-leszívó szivattyúval (nem tartozik a szállított elemek közé).
• A tűzesetek elkerülése érdekében tartsa a motort, a kipufogót és az üzemanyagtartály környékét fütől, falevéltől mentesen, és ügyeljen a kijutó zsírra (olajra).

15.1 A fünyíró tárolásának előkészítése

FIGYELMEZTETÉS

Az üzemanyagot ne távolítsa el zárt helyiségben, tűz közelében vagy dohányzás közben. A gázgőzök robbanáshoz vezethetnek, vagy tüzet okozhatnak.

1. Ürítse le az üzemanyagtartályt (4) (lásd 13.2.4).
2. Hajtson végre olajcserét. (lásd 13.2.3).
3. Húzza le a gyertyapipát (8) a gyújtógyertyáról (8a). Távolítsa el (8a) gyújtógyertya kulccsal. (lásd 13.2.6).
4. Töltsön kb. 0,2 l olajat a hengerbe egy olajos kannából.
5. Húzza meg lassan a berántó indítózsinórt (16), hogy az olaj védje a henger belsejét.
6. Csavarja vissza a gyújtógyertyát (8a).
7. Tisztítsa meg a henger hűtőbordáit és a házat (lásd 13.1.1).
8. Tisztítsa meg a teljes terméket, ezzel védve a festék-réteget.
9. A terméket jól szellőző helyen vagy helyiségben tárolja.

15.2 A felső tolókengyel (1) összehajtása (1., 5. ábra)

FIGYELMEZTETÉS

Becsípődés veszélye!

Mindig tartsa meg az egyik kezével a felső tolóvasat a legmagasabb részénél.

– Soha ne tegye az ujját a felső és az alsó tolóken-gyel közé.

A helytakarékos tárolás érdekében a felső tolókengyel (1) behajtható.

1. Vegye le a fügyüjtő tartályt (15).
2. Akassza ki a berántó indítózsinórt (16) a zsinór kam-pójánál (16a).
3. Oldja ki egy kissé a felső tolókengyelen (1) található csillagmarkolatos anyákat (2) (ne tekerje ki őket teljesen!).
4. Hajtsa le a felső tolókengyelt (1). Közben nem szabad becsípődjenek a kábelek.

16 Javítások és pótalkatrészek rendelése

Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt felhelyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen.

FIGYELEM

A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.

Bízzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is.

Pótalkatrészeket és tartozékokat szervizközpontunktól vá- sárolhat. Ehhez szkennelje be a címlapon található QR- kódot.

FIGYELEM

Fontos megjegyzés javítás esetére

Ha javításra visszaküldi a terméket, akkor ügyeljen arra, hogy a terméket biztonsági okokból olaj és üzemanyag nélkül küldje be a szervizállomásra.

16.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• Típusmegnevezés
• Cikkszám
• A típustáblája adatai

Pótalkatrészek / Tartozékok

Kés - cikksz.: 7911200636
Motorolaj – cikksz.: 7850000	025

16.2 Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: Gyújtógyertya, légszűrő, kés, ékszíj

* = nem tartozik a szállított elemek közé!

17 Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

A kiselejtezett készülék ártalmatlanítási lehetőségeiről a helyi önkormányzatnál tájékozódhat.

Üzemanyagok és olajok

- A termék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!

- Az üzemanyag és a motorolaj nem minősül kommunális hulladéknak, és nem szabad a csatornába önteni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

- Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon.

18 Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
A termék egyenetlenül jár, erősen rázkódik.	Lazák a csavarok. Ellenőrizze a csavarokat.
	A kés rögzítése laza. Ellenőrizze a kés rögzítését.
	A kés kiegyensúlyozatlan. Cserélje ki a kést.
Nem jár a motor. Nem nyomta le a motorfékkart. Nyomja le a motorfékkart.
		A gázkar rosszul van beállítva. Ellenőrizze a beállítást.
		Meghibásodott a gyújtógyertya. Cserélje ki a gyújtógyertyát.
		Az üzemanyagtartály üres. Töltsön be üzemanyagot.
		Szennyezett üzemanyag. Ürítse ki a benzintartályt, és töltse fel tiszta üzemanyaggal.
		Meghibásodott a motor. Keresse fel az illetékes ügyfélszolgálatot.
A motor egyenetlenül jár.	Szennyezett a légszűrő.	Légszűrő tisztítása.
	Elszennyeződött a gyújtógyertya.	Tisztítsa meg a gyújtógyertyát.
A gyep elsárgul, a vágás nem egyenletes.	Szennyezett a légszűrő.	Légszűrő tisztítása.
	Elszennyeződött a gyújtógyertya.	Tisztítsa meg a gyújtógyertyát.
A fükivető rész nem tiszta.	Túl alacsony vágásmagasság.	Állítsa be a vágásmagasságot.
	Elkopott a kés.	Cserélje ki a kést.
	Eltömődött a fügyűjtő zsák.	Ürítse ki a fügyűjtő zsákot, vagy hárítsa el az eltömődést.

19 EU megfelelőségi nyilatkozat

Az eredeti megfelelőségi nyilatkozat fordítása

Gyártó:

Scheppach GmbH

Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.

Márka: SCHEPPACH

Termék megnevezése: Benzines fünyíró - MS150-42

Cikksz. 59112499969, 59112509958, 5911249906

EU-irányelvek:

2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,

* A nyilatkozat fent megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait.

Alkalmazott szabványok:

EN ISO 5395-1:2013/A1:2018;

EN 5395-2:2013/A2:2017;

EN 14982:2009

Megfelelőségi értékelési eljárás:

2000/14/EK\_2005/88/EK - melléklet: VI

Garantált 96 dB

hangteljesítményszint (L _wA ):

Mért 94,1 dB

hangteljesítményszint (LWA):

Bejelentett szervezet: TÜV SÜD

Industrie Service GmbH,

Westendstrasse 199,

80686 München,

Németország

0036

Szám: 0036

2016/1628/EU

Kibocsátás. No: e24*2016/1628*2018/989SRA1/

P*0408*00

A dokumentáció felelőse:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

Rezgésjellemzők (kéz-kar rezgés)

A nyilvánvaló hibákat az áru átvételétől számított 8 napon belül jelezni kell, különben a vásárló elveszíti az ilyen hibákkal szemben támasztott igényekre való minden jogát. Megfelelő kezelés esetén gépeinkre garanciát nyújtunk az átadástól számított törvényes jótállási időn belül oly módon, hogy költségmentesen kicserélünk minden olyan gépalkatrészt, ami ezen az időn belül bizonyíthatóan anyag- vagy gyártáshiba következtében hibásodott meg. Azokra az alkatrészekre, melyeket nem cégünk maga gyárt, csak annyiban biztosítunk jótállást, amennyiben beszállítónk elismeri szavatossági igényünket. Az új alkatrészek beszerzési költségei a vásárlót terhelik. Átalakításból vagy ebből eredő hiányosságokból származó és egyéb kárigények kizártak.

Gwarancja PL
