Ürün Tipi	Akülü Çim Biçme Makinesi
Marka	Scheppach
Model	BCMP380X
Kesme Genişliği	380 mm
Kesme Yüksekliği	6 kademe, 25 - 75 mm
Toplama Sepeti Hacmi	45 L
Ağırlık (Bataryasız)	14,2 kg
Nominal Gerilim	40 V (2 x 20 V)
Batarya Teknolojisi	Lityum-iyon, IXES 20 V serisi
Önerilen Biçme Alanı	450 - 500 m²
Bıçak Tipi	Çelik, referans RG7A107
Ses Basıncı Seviyesi (LpA)	79,2 dB(A)
Ses Gücü Seviyesi (LwA)	90,3 dB(A)
Titreşim (Tutamak)	< 2,5 m/s²
Ana Fonksiyonlar	Biçme, malçlama, toplama
Kesme Yüksekliği Ayarı	6 konum, yan kol
Tutamak Ayarı	3 konum (alt üzengi)
Tutamak Katlama	Evet, kompakt depolama için
Güvenlik Cihazları	Emniyet anahtarı, emniyet üzengisi, bıçak duruşu < 7 s
Bakım	Kullanımdan sonra temizlik, bıçak değişimi
Garanti	5 yıl (kayıt ile 10 yıla uzatılabilir)
Depolama	Kuru, karanlık, dondan korunmuş yer

Sık sorulan sorular - BCMP380X SCHEPPACH

Batarya ömrü ne kadar?

Batarya ömrü birkaç faktöre bağlıdır: batarya kapasitesi (Ah), kesme yüksekliği, çim nemi ve yoğunluğu. Makine 450-500 m² alan için uygundur. En iyi performans için IXES 20 V serisi bataryalar kullanın.

Bıçak nasıl bilenir veya değiştirilir?

Güvenlik nedeniyle bıçağı uzman bir atölyede bileyin. Değiştirmek için bataryayı çıkarın, emniyet anahtarını alın, ardından bıçak vidasını (13 mm) sökün. Yeni vidayı 45 Nm torkta sıkın. Yalnızca RG7A107 referanslı bıçağı kullanın.

Sepetli biçme ile malçlama arasındaki fark nedir?

Sepetli biçmede çim 45 L'lik bir torbada toplanır. Malçlamada çim parçalanır ve doğal gübre olarak çimenin üzerine dağıtılır. Verilen malçlama aparatını kullanın ve kesme yüksekliğini 4-6 cm'lik çimde yalnızca 2 cm kesecek şekilde ayarlayın.

Kesme yüksekliği nasıl ayarlanır?

Gövde üzerindeki ayar kolunu (6) kullanın. Dışarı itin, 6 kademe (25 ila 75 mm) arasında istenen konuma getirin, ardından bırakın. Ayarı motor kapalıyken yapın.

Biçme makinesi çalışmazsa ne yapmalıyım?

Bataryanın şarjlı ve doğru takılı olduğundan emin olun (klik sesi). Emniyet anahtarının yerinde ve çevrilmiş olduğundan emin olun. Açma/kapama düğmesine basarken emniyet üzengisine basın. Sorun devam ederse müşteri hizmetlerine başvurun.

Biçme makinesi nasıl temizlenir?

Her kullanımdan sonra bataryayı ve emniyet anahtarını çıkarın. Gövdeyi bir spatula ve fırça ile temizleyin. Açıklıklar için bez veya basınçlı hava kullanın. Asla yüksek basınçlı yıkayıcı kullanmayın. Toplama sepetini elle fırçalayın.

Önemli güvenlik önlemleri nelerdir?

Her zaman güvenlik ayakkabısı ve uzun pantolon giyin. Islak havada veya dik yamaçlarda biçme yapmayın. Çocukları ve hayvanları uzak tutun. Herhangi bir müdahaleden önce motoru kapatın, bıçağın durmasını bekleyin, bataryayı ve emniyet anahtarını çıkarın.

Biçme makinesi kışın nasıl saklanır?

İyice temizleyin. Bataryayı çıkarın ve ayrı olarak 5 ila 30 °C arasında kuru bir yerde saklayın. Tutamağı katlayarak kompakt şekilde istifleyin. Makineyi kuru, karanlık ve dondan korunan bir yerde, tercihen orijinal ambalajında saklayın.

Yedek parçaları nereden sipariş edebilirim?

Orijinal Scheppach yedek parçaları müşteri hizmetleri aracılığıyla temin edilebilir. Ana sayfadaki QR kodunu tarayın veya [e-mail] adresine yazın. Bıçak için referans 7911200650; bıçak vidası için referans 5911414001 kullanın.

10 yıllık garanti uzatması nasıl aktifleştirilir?

Ürününüzü satın alma işleminden sonraki 30 gün içinde https://garantie.scheppach.com adresine kaydedin. Uzatma makine için geçerlidir (batarya ve şarj cihazı hariç). Faturayı ve kayıt onayını saklayın.

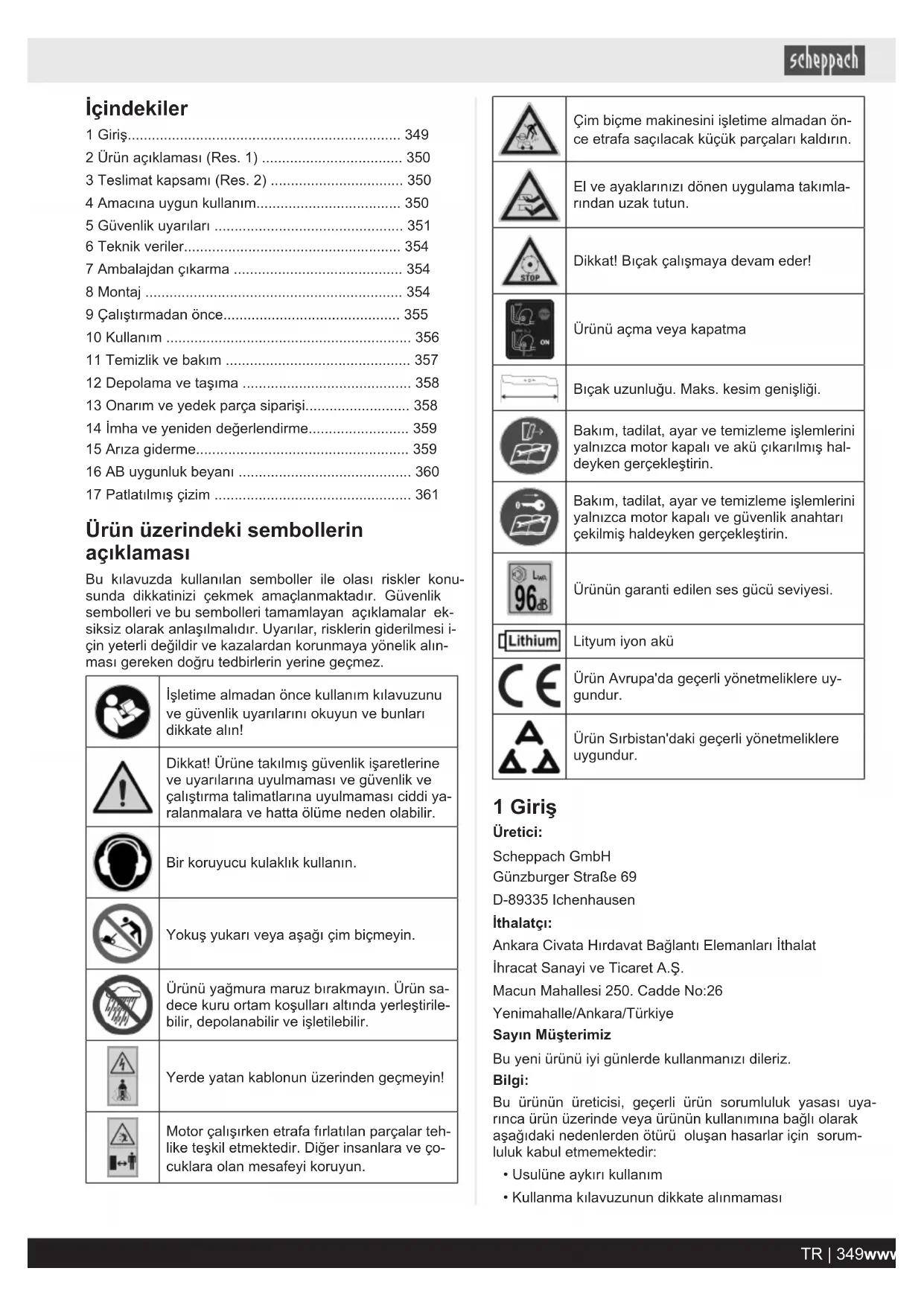

KULLANIM KILAVUZU BCMP380X SCHEPPACH

TR Akülü çim biçme makinesi | Orijinal kullanma g. kılavuzunun çevirisi.... 349

2 Ürün açıklaması (Res. 1) 350

3 Teslimat kapsamı (Res. 2) 350

4 Amacına uygun kullanım.... 350

5 Güvenlik uyarıları 351

6 Teknik veriler 354

7 Ambalajdan çıkarma 354

8 Montaj 354

9 Çalıştırmadan önce 355

10 Kullanım 356

11 Temizlik ve bakım 357

12 Depolama ve taşıma 358

13 Onarım ve yedek parça siparişi.... 358

14 İmha ve yeniden değerlendirme.... 359

15 Ariza giderme.... 359

16 AB uygunluk beyanı 360

17 Patlatılmış çizim 361

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Bir koruyucu kulaklık kullanın.
	Yokuş yukarı veya aşağı çim biçmeyin.
	Ürünü yağmura maruz bırakmayın. Ürün sa-dece kuru ortam koşulları altında yerleştirile-bilir, depolanabilir ve işletilebilir.
	Yerde yatan kablonun üzerinden geçmeyin!
	Motor çalışırken etrafa fırlatılan parçalar teh-like teşkil etmektedir. Diğer insanlara ve ço-cuklara olan mesafeyi koruyun.

	Çim biçme makinesini işletme almadan önce etrafı saçılacak küçük parçaları kaldırın.
	El ve ayaklarını zı dönen uygulama takımlarından uzak tutun.
	Dikkat! Bıçak çalışmaya devam eder!
	Ürünü açma veya kapatma
	Bıçak uzunluğu. Maks. kesim genişliği.
	Bakım, tadilat, ayar ve temizleme işlemlerini yalnızca motor kapalı ve akü çıkarılmış haldeyken gerçekleştirin.
	Bakım, tadilat, ayar ve temizleme işlemlerini yalnızca motor kapalı ve güvenlik anahtarı çekilmiş haldeyken gerçekleştirin.
	Ürünün garanti edilen ses gücü seviyesi.
	Lityum iyon akü
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

- Usulüne aykırı kullanım

- Kullanma kılavuzunun dikkate alınmaması

• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarlarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

2 Ürün açıklaması (Res. 1)

1. Güvenlik braketi
2. Üst itme kolu
   2a. Düz başlı vida
   2b. Pul (üst itme kolu)
   2c. Gerdirme kolu (üst itme kolu)
   2d dir somunlar (üst itme kolu)
3. Dolum seviyesi göstergesi
4. Alt itme kolu
   4a. Pul (alt itme kolu)
   4b. Gerdirme kolu (alt itme kolu)
   4c. Silindir somunlar (alt itme kolu)
5. Çim toplama torbası
   5a. Taşıma kulpu
   5b. Kauçuk dudak
   5c. Çerçeve
6. Kesim yüksekliği ayarı kolu
7. Kapak
8. Boşaltma klapesi
9. Kablo tutucu
10. Kablo
11. Açma/Kapama şalteri
    12.-
12. Malçlama eki
13. Güvenlik anahtarı
14. Biçak vidası
15. Biçaklar
16. Akü*
17. Kilit açma tuşu (akü)
18. Akü yuvası

3 Teslimat kapsamı (Res. 2)

Poz. Adet Tanım

2a. 2 x Düz başlı civata M6x55 mm
2b. 2 x Pul (üst itme kolu)
2c. 2 x Gerdirme kolu (üst itme kolu)
2d 2 x Silindir somunlar M6 (üst itme kolu)
4. 1 x Alt itme kolu
4a. 2 x Pul (alt itme kolu)
4b. 2 x Gerdirme kolu (alt itme kolu)
4c. 2 x Silindir somunlar M6 (alt itme kolu)
5. 1 x Çim toplama torbası
5a. 1 x Taşıma kulpu
9. 2 x Kablo tutucu

1. 1 x Malçlama eki
2. 1 x Güvenlik anahtarı
3. 2 x Akü*
   1 x Şarj cihazı*
   1 x Kullanım kılavuzu

1 x Akülü çim biçme makinesi

* = teslimat kapsamına dahil değildir!

4 Amacına uygun kullanım

Bu ürün sadece evlerdeki çimleri ve çim alanları biçimek için tasarlanmıştır.

Bu akülü çim biçme makinesi yaklaşık 450-500 m²'lik bir çim alanı için uygundur.

Gerçek çim alanı, akü şarji, akü boyutu (ah), çim nemi, kesme yüksekliği, yosun oluşumu veya çim yoğunluğu gibi faktörlerden etkilenir.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

! TEHLİKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

! UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DIKKAT

Kaçınılmadığı takdirde ürüne veya mala/mül- ke zarar verebilecek potansiyel olarak tehli- keli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, e-lektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Ürünü yağmurda veya ıslaklıkta çalıştırmayın. Bu, bir elektrik çarpması riskini artırabilir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece a-çık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.
c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlığınız takdirde kazalar meydana gelebilir.
d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.
g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.
h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.
4) Elektrikli aletin kullanımı ve alet ile çalışma
a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.
b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.
c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fisi prizden çekin ve/veya çıkarılabilir a-küyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.
d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.
f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.
h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, e-lektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur.
b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.
c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.
d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı cilte tahrişe veya yanıklara neden olabilir.
e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.
f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

Çim biçme makineleri için güvenlik bilgileri

a) Çim biçme makinesini kötü hava koşullarında, özellikle de fırtınalı havalarda kullanmayın. Bu, bir yıldırım tarafından çarpılma tehlikesini azaltır.
b) Çalışma alanını vahşi hayvanlar bakımından iyice kontrol edin. Vahşi hayvanlar çalışan çim biçme makinesi tarafından yaralanabilir.
c) Çalışma alanını iyice inceleyin ve tüm taşları, çubukları, telleri, kemikleri ve diğer yabancı cisimleri temizleyin. Fırlayan parçalar yaralanmaya neden olabilir.
d) Çim biçme makinesini kullanmadan önce daima biçici bicağın ve biçme tablasının aşınmamış veya hasar görmemiş olduğunu kontrol edin. Aşınmış veya hasarlı parçalar yaralanma riskini artırır.
e) Çim toplama tertibatını aşınma ve yıpranmaya karşı düzenli olarak kontrol edin. Aşınmış veya hasar görmüş bir çim toplama tertibatı yaralanma riskini artırır.
f) Koruyucu kapakları yerinde bırakın. Koruyucu kapaklar kullanılabilir durumda olmalı ve uygun şekilde sabitlenmelidir. Gevşek, hasarlı veya düzgün çalışmayan bir koruyucu kapak yaralanmalara yol açabilir.
g) Soğutma havası girişlerini kalıntılardan arındırın. Tıkalı hava girişleri ve kalıntılar aşırı ısınmaya veya yangın tehlikesine yol açabilir.
h) Çim biçme makinesini kullanırken daima kaymayan koruyucu ayakkabılar giyin. Asla çıplak ayakla veya açık sandaletlerle çalışmayın. Bu, dönen biçici bıçağıyla temas halinde ayak yaralanması riskini en aza indirir.
i) Çim biçme makinesini kullanırken daima uzun pantolonlar giyin. Çıplak deri, fırlayan parçalar nedeniyle yaralanma olasılığını artırır.
j) Çim biçme makinesini ıslak çimde çalıştırmayın. Bu sırada yürüyün, asla koşmayın. Bu, yaralanmayla sonuçlanabilecek kayma ve düşme riskini azaltır.
k) Çim biçme makinesini aşırı dik eğimlerde çalıştır- mayın. Bu, yaralanmayla sonuçlanabilecek kontrol kaybı, kayma ve düşme riskini azaltır.
I) Yokuşlarda çalışırken, güvenli bir zemine sahip olduğunuzdan emin olun. Asla yukarı veya aşağı değil, her zaman yokuş boyunca çalışan ve yön değiştirirken son derece dikkatlı olun. Bu, yaralan-mayla sonuçlanabilecek kontrol kaybı, kayma ve düş-me riskini azaltır.
m) Özellikle geri geri biçerken veya çim biçme makinesini kendinize doğru çekerken dikkatli olun. Her zaman çevrenize dikkat edin. Bu, çalışırken takılıp düşme tehlikesini azaltır.
n) Hareket halindeki bıçaklara veya diğer tehlikeli parçalara dokunmayın. Bu, hareketli parçalardan kaynaklanan yaralanma riskini azaltır.

o) Sıkışan malzemeyi çıkarmadan veya çim biçme makinesini temizlemeden önce tüm düğmelerin kapalı olduğundan emin olun ve güvenlik anahtarını çıkarın. Çim biçme makinesinin beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir.
p) Yabancı bir cisim çarparsa ürünü hemen kapatın ve a-küyü çıkarın. Üründe hasar olup olmadığına bakın ve ürünü yeniden başlatmadan ve ürünle çalışmadan önce gerekli onarımları yapın. Ürün alışılmadık derecede güçlü bir şekilde titremeye başlarsa, derhal kontrol edilmelidir.

İlave güvenlik uyarıları

• Asla çocuklara veya kullanma kılavuzunu okumamış kişilere çim biçme makinesini kullanmaya izin verme-yin. Yerel yönetmelikler kullanıcıının astar yaşını belir-leyebilir.
• Asla yakınınızda çocuklar veya hayvanlar olduğunda çim biçmeyin. Makine kullanıcısının diğer kişilerle veya eşyaları ile olası bir kazadan sorumlu olduğunu u-nutmayın.
• Sadece görüş iyi olduğunda biçim. Üçüncü tarafları uzak tutulması gerekir.
• Ürünü başka birine vermeniz durumunda lütfen bu kullanma kılavuzunu birlikte teslim edin.

DİKKAT

Taş çarpma tehlikesi!

Motor çalışırken asla çakıl üzerinden geçmeyin.

• Kullanmadan önce bıçağın ve sabitleme civatalarını aşınmaya veya hasara karşı mutlaka gözle kontrol edin. Dengesizliğin oluşmasını önlemek için aşınmış veya hasarlı bıçakları ve sabitleme pimleri sadece set halinde değiştirilebilir.
• Üründe yapılan ayarlama işlerinde dikkatli olun ve parmaklarını zı hareketli bıçakları ve sabit cihaz parçaların arasına sıkışmamasına dikkat edin.
• Özellikle yakınlarda bulunan çöplükler, hendekler ve su yollarındaki yumuşak zeminlerde çok dikkatli olun.
• Tekerleklerin yere değmeyeceği veya biçme işleminin güvenli olmadığı yerlerden kaçının.
• Ürünü aşırı hızla çalıştırmak kaza tehlikesini arttırabilir.
• Bir cadde yakınında trafiğe dikkat edin.
• Çim biçme makinesi motoru çalışırken asla makineyi kaldırmayın veya taşımayın.
• Çim biçme makinesi hafifçe devrilmesi gerektiğiinde, çimden farklı bir yüzey üzerinden geçirildiğinde veya biçilecek alana veya alandan uzağa hareket ettirildiğinde bıçağını durdurun.
• Motoru üretici talimatlarına göre, dikkatli şekilde çalış- tırın. Ayaklarının biçaga yeterli mesafede olduğun- dan emin olun.
• Motor çalıştırılırken çim biçme makinesi kaldırılması gereken durum hariç, devrilmemelidir. Bu durumda makineyi sadece gerektiği kadar ve sadece kullanıcıdan uzak olan tarafı devirin.

• Asla el veya ayaklarını zı dönen parçalara veya altlarına yaklaştırmayın. Daima dışarı atma deliğinden uzak durun.

• Sadece üretici tarafından önerilen bıçakları ve aksesuarları kullanın. Diğer kullanım aletlerinin ve diğer aksesuarlarının kullanımı kullanıcı için bir yaralanma tehlikesi anlamına gelebilir.

• Ürünü her zaman iyi çalışır durumda tutun.
• Gürültü ve titreşim yükünü azaltmak için yeterli mola-lar vermek gerekir.
• Uygun olmayan bakımın, uygun olmayan yedek parçaların kullanılmasının veya güvenlik cihazlarının çıkarılmasının veya değiştirilmesinin ürüne zarar verebileceğini ve kullanan kişinin ciddi şekilde yaralanmasına neden olabileceği unutmayın.
• Ürünün güvenlik sistemlerinin veya ekipmanlarının manipüle edilmemesi veya devre dışı bırakılmaması gerektiğini unutmayın. Asla güvenliği sağlayan parçaları çıkarmayın.

iKAZ

Çim biçme makinesi, komple çim toplama tertibatı veya boşaltma açıklığı için kendiliğinden kapanan ayırıcı koruma takılı olmadan kullanılmamalıdır.

- Çim biçme makinesini asla koruyucu tertibatı veya koruyucu izgarası veya örn. çarpma plakaları ve/veya çim toplama tertibatları gibi takılı koruyucu tertibatları hasarlı durumdayken kullanmayın.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Bu kullanım kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

UYARI

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

UYARI

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

6 Teknik veriler

Anma gerilimi 40V (2x20V)

Kesim genişliği 380 mm

Kesim yüksekliği 6 yönlü ayarlanabilir

Kılavuz ray yükseklik a- 3 yönlü yarı

Yükseklik ayarı 25 – 75 mm

Toplama torbası hacmi 45 L

Ağırlık (aküsüz) 14,2 kg

Bıçak bilgileri:

Üretici: Royal Garden

Bıçak kodu: RG7A107

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

UYARI

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri normlara uygun bir ölçüm yöntemiyle ölçülmüştür.

Karakteristik ses değerleri

Ses basinci L_pA	79,2 dB
Ölçüm hatası K_pA	3,0 dB
Ses gücü L_wA	90,3 dB

Ölçüm hatası K_wA 2,37 dB

Titreşim özellikleri (el-kol titreşimi)

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

UYARI

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sıra-da işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Ambalajdan çıkarma

UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

8 Montaj

iKAZ

Yaralanma tehlikesi!

Aküyü sadece akülü takım kullanıma hazır olduğunda takın.

İKAZ

Dönen biçak nedeniyle yaralanma tehlikesi. Ürün üzerinde sadece biçak kapalı ve sabit durumdayken çalışın!

DIKKAT

İşletime almadan önce ürünü mutlaka komple monte edin!

DİKKAT

Montaj sırasında kablonun ezilmediğinden emin olun.

8.1 Alt itme kolunun montajı (4) (Res. 1, 3, 4)

Bilgi:

Dişlerin eşleştiginden emin olun.

1. Alt itme kolunu (4) önceden monte edilmiş vidalara takın.
2. Alt itme kolunu (4) bir pul (4a) ve bir gerdirme kolu (4b) kullanarak her iki taraftan sıkıca vidalayın. Daha sonra bir kablo klipsi (9) ile bağlanacak olan kablonun (10) yolda olmadığından emin olun.
3. İki hızlı kolu (4b) alt itme kolunu (4) yönünde bastıra- rak kilitleyin.
   Alt itme kolunda (4) orta kuvvetle gerdirilebilecek şekilde dayanmalıdır.
   Aksi takdirde, sikmak için gerdirme kolları (4b) saat yönünde çevrilmeli veya saat yönünün tersine gevşetilmelidir.

8.1.1 Alt itme kolunun (4) konumunun ayarlanması (Res. 5)

Bilgiler:

Üç konum mümkündür.

Dişlerin eşleştiginden emin olun.

1. İki gerdirme kolunu (4b) açın.
2. İki gerdirme kolunu (4b) saat yönünün tersine çevire- rek gevşetin.
3. Alt itme kolunu (4) istenen konuma getirin (yönlendirme için işaretleri kullanın).
4. Alt itme kolunu (4) tekrar kapatın (bkz. 8.1).

8.2 Üst itme kolunun (2) montajı (Res. 6, 7)

1. Üst itme kolunu (2) alt itme kollarına (4) bir düz başlı vida (2a), pul (2b), bir silindir somun (2d) ve her iki tarafta bir gerdirme kolu (2c) kullanarak vidalayın. İki konum mümkündür.
2. İki gerdirme kolunu (2) üst itme kolunu (2) yönünde bastırarak kilitleyin. Orta kuvvetle gerdirilebilecek şekilde üst itme koluna (2) dayanmalıdırlar. Aksi takdirde, sikmak için gerdirme kolu (2b) saat yönünde çevrilmeli veya saat yönünün tersine gevşetilmelidir.

8.3 Kablo tutucunun (9) takılması (Res. 1, 8)

1. İki kablo tutucuyu (9) üst itme koluna (2) ve alt itme koluna (4) klipsleyin ve kabloyu (10) sabitleyin.

8.4 Taşıma kolunun (5) montajı (Res. 9)

1. Kauçuk dudakları (5b) çerçevenin (5c) üzerine içeri- den uygun noktalardan itin.

8.5 Çim toplama torbası (5) taşıma kulbunun (5a) montajı (Res. 9)

1. Çim tutucu torbanın (5) taşıma kulbunu (5a) çim toplama torbasının (5) üst kısmında bulunan tutucuya ta- kın.

9 Çalıştırmadan önce

BÍLGI

Bu üründen kaynaklanan belirli miktarda gü- rültü kirliliği kaçınılmazdır. Gürültülü çalışma- lari izin verilen ve belirlenmiş zamanlara erte- leyin. Gerekirse, dinlenme sürelerine bağlı kalın ve çalışma saatlerini en aza indirin.

Kişisel güvenliğiniz ve çevredeki insanların güvenliği için uygun koruyucu kulaklık kullanılmalıdır.

9.1 Kesim yüksekliğinin ayarlanması (Res. 10)

DİKKAT

Kesim yüksekliği ayarı sadece motor kapalıyken yapılabilir.

• Yoğun, uzun çimlerde, en yüksek kesme ayarını ayarlayın ve daha yavaş biçim. Sezonun ilk kesimi için yüksek bir kesim yüksekliği seçilmelidir. Kesim yüksekliğini, ürüne aşırı yük binmeyecek şekilde ayarlayın.
• Kesim yüksekliğini gerçek çim uzunluğuna göre seçin.
• Bir işlemde maksimum 4 cm çim kesilecek şekilde birden fazla kez işlemi tekrarlayın.

6 farklı kesim yüksekliği ayarlanabilir:

Süs çimi Kullanım çimi
1 = 25 mm 4	55 mm
2 = 35 mm 5	65 mm
3 = 45 mm 6	75 mm

Kesme yüksekliği, kesme yüksekliği ayar kolu (6) üzerinden ayarlanır.

1. Kesim yüksekliği ayar kolunu (6) dışarı doğru çekin.
2. Kesim yüksekligi ayar kolunu (6) istenen konumuna getirin.
3. Kesim yüksekliği ayar kolunu (6) tekrar serbest bırakın. Kol istenen konuma oturur.

9.2 Akülerin (17) akü tutucularına yerleştirilmesi/çıkarılması (Res. 11, 12)

Akünün takılması

1. Kapağı (7) açın.
2. Aküleri (17) akü tutucularının içine itin. Aküler (17) sesli olarak devreye girer.
3. Kapağı (7) kapatın.

Akünün çıkarılması

1. Kapağı (7) açın.
2. Akünün (17) kilit açma tuşuna (18) basın ve akü tutu-cularından dışarı çekin.
3. Kapağı (7) kapatın.

9.3 Biçme alanının hazırlanması

1. Biçmeden önce biçilecek alanı dikkatlice inceleyin.
2. Taşları, sopaları, kemikleri, telleri, oyuncakları ve ürün tarafından fırlatılabilecek diğer nesneleri çıkarın.
3. Biçilecek alanda kimsenin bulunmadığından emin olun.

10 Kullanım

Akülü çim biçme makinesi, kesme düzlemine paralel olarak dönen bir kesici takıma sahiptir. Güçlü ve sorunsuz çalışan bir elektrik motoru, sağlam bir gövde, bir güvenlik braketi, bir güvenlik anahtarı, çift taraflı çim kenarı beslemesi ve bir çim toplama torbası ile donatılmıştır. Ürün ayrıca 6 yönlü yüksekliği ayarlanabilir ve rahat çalışan tekerleklere sahiptir. Kontrol ünitelerinin işlevi için lütfen aşağıdaki açıklamalara bakın.

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

DİKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

10.1 Çip toplama torbası ile çim biçme

DİKKAT

Ürünü çim toplama torbası tamamen takılı olmadan veya malçlama ek parçası olmadan çalıştırmayın.

DİKKAT

Çim toplama torbasını sadece motor kapalıyken ve biçak durduğunda çıkarın veya takın.

10.1.1 Çim toplama torbasının yerleştirilmesi (5) (Res. 9, 13)

1. Boşaltma klapesini (8) kaldırın.
2. Çim toplama torbasını (5) taşıma kulbundan (5a) kaldirin.
3. Çim toplama torbasını (5) ürünün arkasında bulunan çim toplama torbası askısına asın.
4. Boşaltma klapesini (8) aşağı indirin, çim toplama torbasını (5) yerinde tutar.

10.1.2 Çim toplama torbası (3) üzerindeki dolum seviyesi göstergesi (5) (Res. 13)

Bıçak tarafından oluşturulan hava akışı dolum seviyesi göstergesini yükseltir. Çim toplama torbası doluysa hava akışı durur. Hava akışı çok düşükse dolum seviyesi göstergesi kapanır. Bu, çim toplama torbasının boşaltılması için bir göstergedir.

Dolum seviyesi göstergesi sadece hava akışı optimize e-dildiğinde tam olarak çalışabilir. Islak, yoğun veya uzun çim, düşük kesme seviyeleri, kir veya benzeri dış etkenler hava akışını ve doluluk seviyesi göstergesinin işlevini bo-zabilir.

• Klape açık: Çim toplama torbası dolduruluyor
• Klape kapalı: Çim toplama torbası dolu

10.1.3 Çim toplama torbasının boşaltılması (5) (Res. 9, 13, 14)

UYARI

Çim toplama torbası çıkartılmadan önce motoru dururdun ve bıçağın durmasını bekleyin.

DIKKAT

Yaralanma tehlikesi!

Çim toplama torbasını sadece motor kapalıyken ve biçak duruyorken çıkarın.

Biçme sırasında çim kırpıntıları kalır kalmaz çim toplama torbası boşaltılmalıdır.

1. Çim toplama torbasını (5) çıkarmak için boşaltma kla- pesini (8) kaldırın.
2. Çim toplama torbasını (5) taşıma kulbundan (5a) dışarı çıkarın. Güvenlik kuralı uyarınca boşaltma klapesi (8) çim toplama torbası (5) çıkarıldığından kapanır ve dışarı atma deligiğini kapatır.

Bu sırada çim artıkları delikte kalırsa motorun kolay çalıştırılması için çim biçme makinesi yaklaşık 1 m geriye çekilmelidir.

DİKKAT

Biçici gövdesinde ve çalışma takımlarındaki kesilen çim artırlarını elle veya ayakla çıkarmayın, bunun için örn. fırça veya el süpürgesi kullanın.

İyi bir toplama sağlamak için, çim toplama torbası (5) kul- lanımdan sonra temizlenmelidir.

10.2 Malçlama ek parçası ile biçme

Malçlama işleminde kesilen çim kapalı çim biçme makinesi gövdesinde parçalanır ve yeniden çimin üzerinde dağılıtır. Çimler toplanmaz ve imha edilmez. İnce yeşil kesimler doğal bir gübre olarak çime geri düşer, çime nem kazandırır ve önemli besinlerle besler.

BİLGİ

Malçlama sadece kısa çim yüksekliğinde mümkündür.

10.2.1 Malçlama ek parçasının (13) yerleştirilmesi (Res. 13, 15, 16)

1. Boşaltma klapesini (8) kaldırın.
2. Çim toplama torbasını (5) (eğer takılıysa) taşıma kul-bundan (5a) dışarı çıkarın.
3. Boşaltma klapesini (8) kaldırın ve malçlama ek parçasını (13) yerleştirin.
4. Kesim yüksekliğini ayarlayın (bkz. 9.1).

Bilgi:

Çimleri 4-6 cm çim yüksekliğinde 2 cm geriye doğru ke- sin.

10.2.2 Çim biçme ve çim malçlama arasındaki fark (Res. 13, 16)

Malçlama ek parçası (13) kullanıldığında, çim kırpıntıları bir çim toplama torbasında toplanmaz, ancak parçalanır ve çimin üzerine dağıtlır. Çim kırpıntılarında bulunan besinler böylece toprak organizmaları tarafından parçalanır ve bir besin döngüsü oluşturur. Bu nedenle malçlanmış çimlerin çok daha az sıklıkta gübrelenmesi gerekir.

Genel bir kural olarak, çimlerin nispeten sık biçilmesi gerekir, böylece çimlerin üzerinde sadece küçük miktarlarda malç kalır. Bu nedenle en iyisi çimleri haftada en az bir kez malçlamak ve biçiciyi çimin toplam yüksekliğinin yalnızca yaklaşık %40'ı malçlanacak şekilde ayarlamaktır. Malç çimin üzerinde gözle görülür şekilde kalırsa (örneğin yılın ilk kesimi sırasında veya yoğun büyüme sırasında), çim toplama torbası (5) kullanılmalıdır.

10.3 Güvenlik anahtarı (14) (Res.1, 17)

Bilgi:

Ürün yalnızca güvenlik anahtarı ürüne takılıysa çalıştırılabilir.

1. Kapağı (7) açın.
2. Aküleri (17) 9.2 altında açıklandığı gibi takın.
3. Güvenlik anahtarını (14) takın.
4. Kapağı (7) kapatın.

! UYARI

Yaralanma tehlikesi!

Ürünü kapatırsanız motoru kapatın, durmasını bekleyin, aküyü çıkarın ve güvenlik anahtarını çekin.

10.4 Biçak durdurma tertibatı (Res. 1, 18)

Her çalıştırmadan önce birçok durdurma tertibatını kontrol etmelisiniz. Motoru 10.4 altında açıklandığı gibi çalıştırın.

1. İtme kolunu (1) serbest bırakın. Motor kapanır ve biçak (16) frenlenir.

2. Biçak (16) 7 saniye içinde durmalıdır.

10.5 Ürünü açma / kapatma (Res. 18)

Bilgi:

Açma

1. Açma/kapama şalterini (11) basılı tutun, güvenlik braketini (1) geriye doğru çekin.

Kapatma

1. İtme kolunu (1) serbest bırakın.
2. İtme kolunu (1) serbest bırakın.
3. Güvenlik anahtarını (14) çekin.
4. Aküyü çıkarın.

İKAZ

Ürün kapatıldıktan sonra çalışmaya devam eder. Ürün tamamen durana kadar bekleyin.

10.6 Biçmeden sonra

• Yeniden kullanmadan önce tüm civata ve somunları kontrol edin. Gevşek civataları sıkın.
• Çim toplama torbasını yeniden kullanmadan önce boşaltın.
• "Depolama" bölümünü de dikkate alın.

11 Temizlik ve bakım

! UYARI

Bu kullanma kılavuzunda açıklanmayan onarım ve bakım işlerinin uzman bir atölye tarafından yapılmasını sağlayın. Sadece orijinal yedek parçalar kullanın.

! UYARI

Yanlış bakım veya temizlik çalışmaları yaralanmalara neden olabilir!

! UYARI

Temizlik, onarım ve bakım çalışmaları sırasında ü- rün beklenmedik şekilde çalışabilir ve yaralanmala- ra ve yanıklara neden olabilir.

• Ürünü kapatın.
• Aküyü çıkarın.
• Ürünü soğumaya bırakın.

! iKAZ

Bıçakla çalışmalarda koruyucu eldiven takın!

- Güvenlik anahtarını çekin.

11.1 Temizlik

• Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle* silin veya düşük basınçta basınçlı hava* üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

• Havalandırma açıklıkları her zaman açık olmalıdır.

• Bahçe hortumu ile temizlik sadece düşük basınçta önerilir. Yüksek basınçlı bir temizleyici ürünü temizlemek için uygun değildir.

• Çim toplama torbasını çıkarın ve bir el fırçasıyla fırça-layın. Çim biçme makinesinin gövdesini de bir el fırça-sıyla kabaca temizleyebilirsiniz.
• Çim biçme makinesinin alt tarafını bir spatula ve el fırçasıyla temizleyin. Spatula, biçak alanındaki kaba ve büyük bitki kalıntılarının temizlenmesine yardımcı olur (16). Alt gövdenin temizlenmesi kullanımdan hemen sonra daha kolay ve daha kapsamlı olur. Kir ve bitki kalıntıları hala tazedir ve daha kolay çıkarılabilir.
• Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.
• Çim çıkışında çim artıkları bulunup bulunmadığını kontrol edin ve gerekirse temizleyin.

11.2 Bakım

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

11.2.1 Bıçağın değiştirilmesi (16) (Res. 19)

UYARI

Hasarlı biçak ile yapılan çalışmada yaralanma tehlikesi mevcuttur.

• Koruyucu eldivenler kullanın!
  – Bıçağınızın güvenlik nedeniyle sadece yetkili bir servis tarafından bilenmesini ve dengelenmesini sağlayın. Optimum seviyede bir sonuç elde temek için bıçağı yılda bir kez kontrol edilmesi tavsiye edilir.
  – Bıçağı değiştirildiğinde sadece orijinal yedek parçalar kullanılabilir.

• Bıçağı (16) bir elinizle sıkıca tutunuz.

• Biçak vidasını (15) açık ağızlı bir anahtar SW13 (teslimat kapsamına dahil değildir) kullanarak saat yönünün tersine çevirin.
• Bıçak vidasını (15) ve pulu sökün.
• Yeni bıçağı (16) ters sırada yeniden takın. Bıçak vida- sını (15) düzgün şekilde sabitleyin. Bıçağın (16) sabit- leme civatasına doğru şekilde yerleştirildiğinden ve ayını hizada olduğundan emin olun.
• Biçak vidasının (15) sıkma torku 45 Nm'dir. Biçağı (16) değiştirirken biçak vidasını (15) da değiştirin.

11.2.2 Hasarlı bıçaklar (16) (Res. 19)

Bıçak (16) bir engelle temas etmişse:

• Motoru kapatın, durmasını bekleyin, aküyü çıkarın ve güvenlik anahtarını çekin.
• Biçakta (16) hasar olup olmadığını kontrol edin.

• Hasarlı veya deforme olmuş bıçaklar (16) değiştirilmelidir.

• Asla deforme olmuş biçağı (16) eğerek düzeltmeyin.

• Asla deforme olmuş veya aşırı aşınmış bıçakla (16) çalışmayın, bu titreşime neden olur ve çim biçme makinesinde başka hasarların meydana gelmesine neden olabilir.

12 Depolama ve taşıma

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin.

Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

12.1 Üst itme kolunu (2) katlayın (Res. 1, 7, 13)

UYARI

Sıkışma tehlikesi!

İtme kolunu her zaman en yüksek noktada tek elle tutun.

– Parmaklarını zı asla üst ve alt itme kolu arasına koymayın.

Üst itme kolu (2) yerden tasarruf sağlayacak şekilde katlanabilir.

1. Çim toplama torbasını (5) çıkarın.
2. Üst itme kolu (2) üzerindeki gerdirme kollarını (2c) açın.
3. Gerdirme kollarını (2c) saat yönünün tersine çevirerek hafifçe gevşetin.
4. Üst itme kolunu (2) aşağı doğru katlayın. Kablo (10) bu sırada sıkışmamalıdır.

12.2 Depolama için hazırlama

1. Aküyü çıkarın.
2. Ürünü tamamen boşaltın.
3. Ürünü temizleyin ve hasar bakımından kontrol edin.

13 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708

Akü SBP4.0 ürün no.: 7909201709

Şarj cihazı SBC2.4A ürün no.: 7909201710

Şarj cihazı SBC4.5A ürün no.: 7909201711

Şarj cihazı SDBC2.4A ürün no.: 7909201712

Şarj cihazı SDBC4.5A ürün no.: 7909201713

StarterKit SBSK2.0 ürün no: 7909201720

StarterKit SBSK4.0 ürün no: 7909201721

Bıçak ürün no: 7911200650

Bıçak vidası ürün no: 5911414001

14 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!

• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
  – Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
  – Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum-iyon aküler hakkında notlar

Cihazı atmadan önce aküyü çıkarın!

• Akü evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı aküler, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.
• Bozuk veya bitmiş aküler 2023/1542/EG direktifi uyarınca geri dönüşüme aktarılmalıdır.
• Cihazı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.
• Aküleri deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Aküyü açmayın.
• Aküleri yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir aküleri, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

15 Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza	Olası sebep	Yardım
Ürün başlatlamıyor.	Akü gücü çok zayıf.	Aküyü şarj edin.
	Akü doğru şekilde takılmamış.	Aküyü akü tutucusunun içine itin. Akü duyulabilir bir şekilde yerine oturur.
	Açma / kapama şalteri bozuk.	Lütfen servis departmanımızla iletişime geçin.
	Motor arızalı.

Dengesiz çalışma, çok titreşen ürün. Gerdirme kolu gevşek. Gerdirme kolunu kontrol edin.

Motor çalışmıyor. Güvenlik braketi çekilmemiş. Güvenlik braketini çekin.

Motor arızalı. Yetkili müşteri servisine başvurun.

Çim düzgün dışarı atılmıyor. Kesim yüksekliği çok düşük. Kesim yüksekliğini ayarlayın.

16 AB uygunluk beyanı

Orijinal uygunluk beyanı

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: AKÜLÜ ÇİM BİÇME MAKİNESİ

BC-MP380-X

Ürün no. 5911414900

AB yönetmeliği:

2014/30/AB, 2006/42/AT, 2000/14/AT_2005/88/AT, 2011/65/AB*

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015/A11:2022;

Yetkili dokümantasyon temsilcisi:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen
