HASZNÁLATI ÚTMUTATÓ BCMP380X SCHEPPACH
HU Akkumulátoros fünyíró | Az eredeti
üzemeltetési útmutató fordítása ...... 138
Dátum revízie 25. 4. 2024

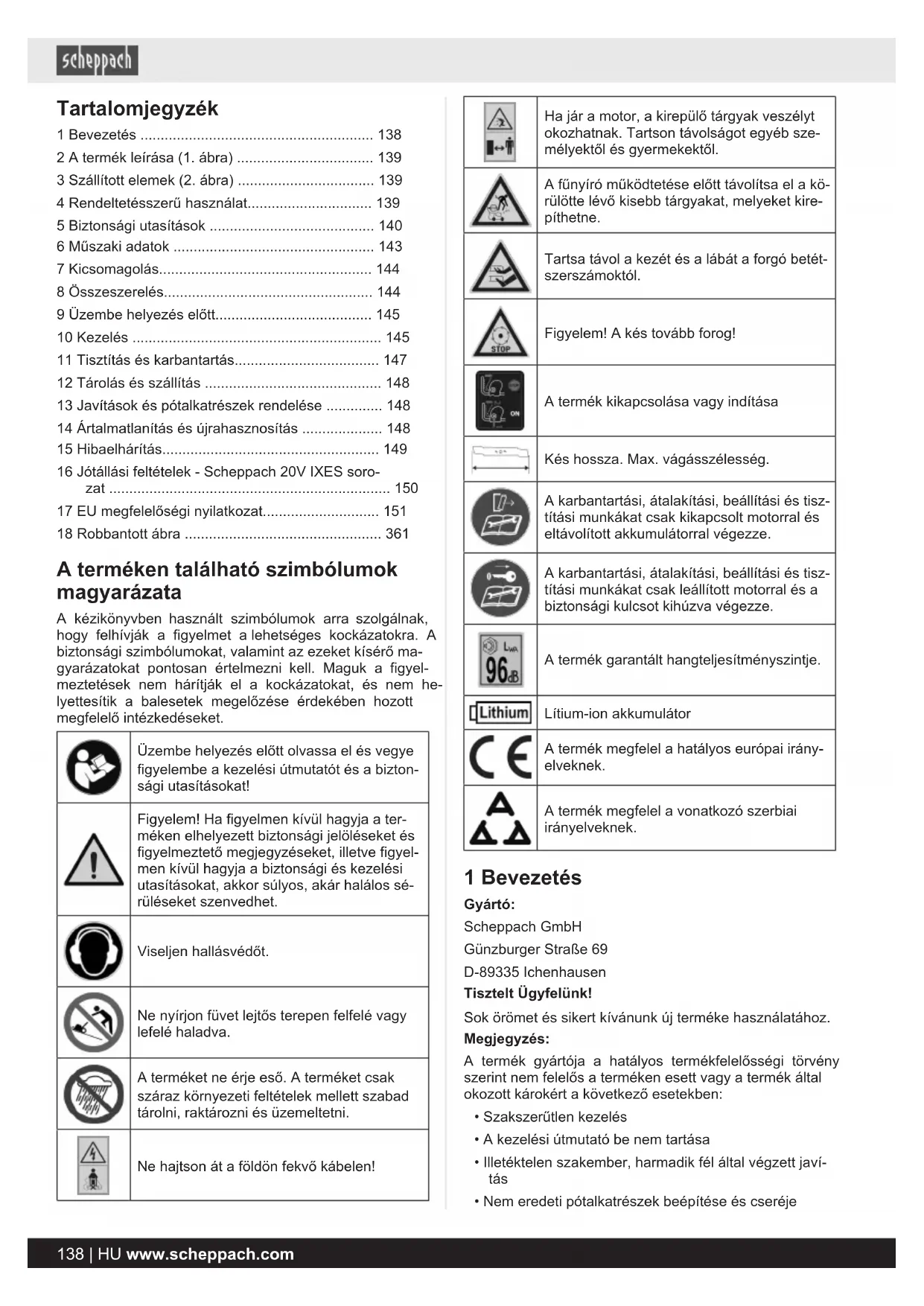

1 Bevezetés 138
2 A termék leírása (1. ábra) 139
3 Szállított elemek (2. ábra) 139
4 Rendeltetésszerű használat.... 139
5 Biztonsági utasítások 140
6 Müszaki adatok 143
7 Kicsomagolás.... 144
8 Összeszerelés.... 144
9 Üzembe helyezés előtt.... 145
10 Kezelés 145
11 Tisztítás és karbantartás.... 147
12 Tárolás és szállítás 148
13 Javítások és pótalkatrészek rendelése ..... 148
14 Ártalmatlanítás és újrahasznosítás ..... 148
15 Hibaelháritás.... 149
16 Jótállási feltételek - Scheppach 20V IXES soro-
zat .... 150
17 EU megfelelőségi nyilatkozat.... 151
18 Robbantott ábra 361
A terméken található szimbólumok magyarázata
A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő ma- gyarázatokat pontosan értelmezni kell. Maguk a figyel- meztetések nem hárítják el a kockázatokat, és nem he- lyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.
 | Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat! |
 | Figyelem! Ha figyelmen kívül hagyja a ter-méken elhelyezett biztonsági jelöléseket és figyelmeztető megjegyzéseket, illetve figyel-men kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sé-rüléseket szenvedhet. |
 | Viseljen hallásvédőt. |
 | Ne nyírjon füvet lejtős terepen felfelé vagy lefelé haladva. |
 | A terméket ne érje eső. A terméket csak száraz környezeti feltételek mellett szabad tárolni, raktározni és üzemeltetni. |
 | Ne hajtson át a földön fekvő kábelen! |
 | Ha jár a motor, a kirepülő tárgyak veszélyt okozhatnak. Tartson távolságot egyéb személyektől és gyermekektől. |
 | A fünyíró működtetése előtt távolítsa el a kö-rülötte lévő kisebb tárgyakat, melyeket kire-píthetne. |
 | Tartsa távol a kezét és a lábát a forgó betét-szerszámoktól. |
 | Figyelem! A kés tovább forog! |
 | A termék kikapcsolása vagy indítása |
 | Kés hossza. Max. vágásszélesség. |
 | A karbantartási, átalakítási, beállítási és tisz-títási munkákat csak kikapcsolt motorral és eltávolított akkumulátorral végezze. |
 | A karbantartási, átalakítási, beállítási és tisz-títási munkákat csak leállított motorral és a biztonsági kulcsot kihúzva végezze. |
 | A termék garantált hangteljesítményszintje. |
 | Lítium-ion akkumulátor |
 | A termék megfelel a hatályos európai irány-elveknek. |
 | A termék megfelel a vonatkozó szerbiai irányelveknek. |
1 Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kívánunk új terméke használatához.
Megjegyzés:
A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:
- Szakszerütlen kezelés
• A kezelési útmutató be nem tartása
- Illetéktelen szakember, harmadik fél által végzett javítás
- Nem eredeti pótalkatrészek beépítése és cseréje
• Nem rendeltetésszerű használat
Vegye figyelembe a következőket:
A kezelési útmutató a termék részét képezi.
Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerüen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.
A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Órizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.
2 A termék leírása (1. ábra)
- Biztonsági kengyel
- Felső tolókengyel
2a. Lapos fejü csavar
2b. Alátét (felső tolókengyel)
2c. Gyorsbefogó kar (felső tolókengyel)
2d Hengeres anyák (felső tolókengyel)
- Töltésszint-jelző
- Alsó tolókengyel
4a. Alátét (alsó tolókengyel)
4b. Gyorsbefogó kar (alsó tolókengyel)
4c. Hengeres anyák (alsó tolókengyel)
- Fügyüjtő tartály
5a. Hordfogantyú
5b. Gumiszegély
5c. Keret
- Kar a vágási magasság beállításához
- Borítás
- Kivetöfedél
- Kábeltartó
- Kábel
- Be-/kikapcsoló
12.-
- Mulcsbetét
- Biztonsági kulcs
- Kés csavarja
- Kés
- Akkumulátor*
- Kioldógomb (akkumulátor)
- Akkumulátor felvevője
3 Szállított elemek (2. ábra)
Tétel Darab- szám Megnevezés
2a. 2 db Lapos fejü csavar M6x55 mm
2b. 2 db Alátét (felső tolókengyel)
2c. 2 db Gyorsbefogó kar (felső tolókengyel)
2d 2 db M6 hengeres anyák (felső tolókengyel)
4. 1 db Alsó tolókengyel
4a. 2 db Alátét (alsó tolókengyel)
4b. 2 db Gyorsbefogó kar (alsó tolókengyel)
4c. 2 db M6 hengeres anyák (alsó tolókengyel)
5. 1 db Fügyüjtő tartály
5a. 1 db Hordfogantyú
9. 2 db Kábeltartó
13. 1 db Mulcsbetét
14. 1 db Biztonsági kulcs
- 2 db Akkumulátor*
1 db Töltőkészülék*
1 db Akkumulátoros fünyíró
1 db Kezelési útmutató
* = nem feltétlenül tartoznak a szállított elemek közé!
4 Rendeltetésszerű használat
A termék kizárólag magánháztartások területén lévő gyepek és füvek nyírására szolgál.
Ez az akkumulátoros fünyíró kb. 450-500 m² gyepfelületre alkalmas.
A tényleges gyepfelületet olyan tényezők befolyásolják, mint az akkumulátor töltöttsége, az akkumulátor méretezése (ah), a gyep nedvessége, a vágási magasság, a mohásodás vagy a gyep sűrűsége.
Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó viseli a felelősséget.
A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.
A terméket használó és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.
Ha a terméken módosítást végez, az ebböl eredő károkért a gyártó nem vállal felelősséget.
A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.
Tartsa be a gyártó biztonsági, munkavégzési és karban-
tartási előírásait, valamint a műszaki adatokban meghatá-
rozott méreteket.
Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
A kezelési útmutatóban használt jelzőszavak magyarázata
VESZÉLY
Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.
FIGYELMEZTETÉS
Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.
VIGYÁZAT
Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.
FIGYELEM
Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulaj-donban, ha nem kerülik el.
5 Biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános biztonsági utasítások
FIGYELMEZTETÉS
Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, me- lyet az elektromos szerszámhoz mellékeltek.
A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.
1) Munkahelyi biztonság
a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújt-hatják a port és a gőzőket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.
2) Elektromos biztonság
a) Az elektromos szerszám csatlakozódugójának ille-nie kell a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A vé-dőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A vál-tozatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c) Ne használja a terméket esőben vagy nedves kö- rülmények között. Ez növelheti az áramütés veszé- lyét.
d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és
a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockáza-tát.
3) Személyek biztonsága
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, az balesetet okozhat.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ru- házatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszere- ket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.
4) Az elektromos szerszám használata és kezelése
a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják öket.
e) Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágó-szerszámok kevésbé szorulnak be, és könnyebben vezethetők.
g) Az elektromos szerszámot, a cserélhető szerszá-mot, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.
5) Az akkumulátoros szerszám használata és kezelése
a) Csak a gyártó által ajánlott töltőkészülékekkel töltse fel az akkumulátorokat. Egy adott akkumulátorhoz készült töltőeszköz tűzveszélyes, ha a megadottaktól eltérő akkumulátorokkal használja azt.
b) Csak az ajánlott akkumulátorokat használja az elektromos szerszámokhoz. Más akkuk használata sérülés- és tűzveszéllyel jár.
c) Ha nem használja akkumulátort, tartsa távol az iratfűző kapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól és egyéb kis méretű fémtárgyaktól, melyek rövidre zárhatnák az érintkezőit. Az akkumulátor érintkezői között létrejött rövidzárlat égési sérüléseket vagy tüzet okozhat.
d) Ha helytelenül használják, az akkumulátorból folyadék léphet ki. Kerülje az ezekkel való érintkezést. Ha véletlenül hozzáért, öblítse le vízzel. Ha a folyadék a szembe jut, azonnal kérjen orvosi segítséget. A szivárgó akkumulátorfolyadék bőrirritációt és égési sérüléseket okozhat.
e) Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátor kiszámíthatatlanul viselkedhet, és tűzet, robbanást vagy sérülésveszélyt okozhat.
f) Az akkumulátort ne tegye ki tűznek vagy magas hőmérsékletnek. A tűz vagy a 130 °C feletti hőmérséklet robbanáshoz vezethet.
g) Kövesse a töltésre vonatkozó utasításokat, és soha ne töltse az akkumulátort vagy az akkumulátoros szerszámot az üzemeltetési útmutatóban megadott hőmérséklet-tartományon kívül. Ha helytele-nül vagy az engedélyezett hőmérséklet-tartományon kívül végzi a feltöltést, azzal tönkreteheti az akkumu-látort, és fokozza a tűzveszélyt.
6) Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elektromos szerszámot. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
b) Sérült akkumulátorokon soha ne végezzen kar-bantartást. Az akkumulátorok valamennyi karbantar-tását csak a gyártó, vagy az általa arra felhatalmazott ügyfélszolgálati kirendeltségek végezhetik.
A kézi fünyíróra vonatkozó biztonsági utasítások
a) Ne használja a fünyírót rossz időben, különösen zivatarok idején. Ez csökkenti a villámcsapás kockázatát.
b) Alaposan ellenőrizze a munkaterületet vadon élő állatok szempontjából. A vadon élő állatok megsérülhetnek a működő fűnyíró miatt.
c) Alaposan vizsgálja át a munkaterületet, és távolítson el minden követ, botot, drótot, csontot és egyéb idegen tárgyat. A kidobott alkatrészek sérülést okozhatnak.
d) A fünyíró használata előtt mindig ellenőrizze, hogy a fünyíró kés és a fünyírófedél nem kopott vagy sérült. A kopott vagy sérült alkatrészek növelik a sérülésveszélyt.
e) Rendszeresen ellenőrizze, hogy a fügyűjtő berendezés nem kopott-e, illetve nem tapasztalható-e rajta elhasználódás. A kopott vagy sérült fügyűjtő növeli a sérülésveszélyt.
f) A védőburkolatokat hagyja a helyükön. A védőburkolatoknak működőképesnek és megfelelően rögzítettnek kell lenniük. A laza, sérült vagy rosszul működő védőburkolat sérülésekhez vezethet.
g) Tartsa a hütőlevegő-bemeneti nyilásokat lerakódásoktól mentesen. Az eltömödött levegőbemeneti nyilások és a lerakódások túlmelegedéshez vagy tüzveszélyhez vezethetnek.
h) A fünyíró működtetésekor mindig viseljen csúszásmentes munkavédelmi cipőt. Soha ne dolgozzon mezítláb vagy nyitott szandálban. Ez csökkenti a forgó fünyíró késsel való érintkezésből eredő lábsérülés kockázatát.
i) A fünyíró használata során mindig viseljen hosszú nadrágot. A csupasz börfelület növeli a kidobódó alkatrészek okozta sérülés valószínűségét.
j) Ne működtesse a fűnyírót nedves füben. Sétáljon, soha ne fusson. Ez csökkenti a megcsúszás és ele-sés kockázatát, ami sérülést okozhat.
k) Ne használja a fünyírót túl meredek lejtön. Ez csökkenti az irányítás elvesztésének, a megcsúszás és a leesés kockázatát, ami sérüléshez vezethet.
1) Lejtön történő munkavégzés esetén győződjön meg arról, hogy biztonságosan áll; mindig a lejtés irányával párhuzamosan dolgozzon, soha ne felfelé vagy lefelé, és legyen rendkívül óvatos az irányváltoztatáskor. Ez csökkenti az irányítás elvesztésének, a megcsúszás és a leesés kockázatát, ami sérüléshez vezethet.
m) Különösen körültekintően járjon el, ha hátramenetben nyír, vagy ha a fünyírót maga felé húzza. Mindig ügyeljen a környezetére. Ez csökkenti a munka közbeni megbotlás veszélyét.
n) Ne érintse meg a még mozgásban lévő késeket vagy más veszélyes alkatrészeket. Ez csökkenti a mozgó alkatrészek okozta sérülésveszélyt.
o) Mielött eltávolítaná az elakadt anyagot, vagy meg-
tisztítaná a fünyírót, győződjön meg arról, hogy
minden kapcsoló ki van kapcsolva, és húzza ki a
biztonsági kulcsot.. A fünyíró váratlan működésbe
lépése súlyos sérülésekhez vezethet.
p) Ha idegen testhez ért, azonnal kapcsolja ki a terméket és vegye ki az akkumulátort. Vizsgálja át a terméket, nem sérült-e valahol, és végezze el a szükséges javításokat, mielőtt újra beindítja, és dolgozni kezd a termékkel. Ha a termék a szokatlanul erősen rázkódni kezd, azonnal meg kell vizsgálni.
További biztonsági utasítások
- Soha ne engedje, hogy gyerekek vagy más olyan személyek használják a fünyírót, akik nem ismerik a használati utasítást. Helyi rendelkezések megszabhatják a kezelő legkisebb életkorát.
- Soha ne nyírjon füvet, ha a közelben mások is tartózkodnak, különös tekintettel a gyermekekre és az állatokra. Gondoljon arra, hogy a gépet vezető személy vagy a felhasználó felel a más személyeket vagy azok tulajdonát érintő balesetekért.
- Csak jó látási viszonyok között nyírjon füvet. Feltétlenül tartsa távol a harmadik személyeket.
- Amennyiben átadja a terméket más személynek, akkor kérjük, mellékelje hozzá a jelen kezelési útmutatót is.
FIGYELEM
Sziklaomlás veszélye!
Soha ne hajtson kavicsra járó motorral.
- Használat előtt minden alkalommal ellenőrizze szemrevételezéssel, hogy a kés és a rögzítő csapszeg nem használódott-e el, illetve nem károsodott-e. A kiegyensúlyozatlanság elkerülése érdekében az elhasználódott vagy sérült késeket és rögzítő csapszegeket csak készletben szabad cserélni.
- Ha beállítási munkálatokat végez a terméket, legyen óvatos, és kerülje, hogy az ujjai becsípődjenek a forgó kés és a készülék merev alkatrészei közé.
- Legyen különösen óvatos, ha laza talajon, szemétkupac, árok vagy töltés közelében nyír füvet.
- Kerülje az olyan helyeket, ahol a kerekek kapcsolata a talajjal nem megfelelő, vagy nem biztonságos a fúnyírás.
- A termék túlzott sebességgel történő használata a balesetveszélyt.
- Közút közelében ügyeljen az ott zajló forgalomra.
- Soha ne emelje fel vagy hordozza a fünyírót, ha jár a motorja.
- Állítsa le a kést, ha meg kell billentenie a fúnyírót, ha nem füves területen szállítja, illetve ha a nyírandó felületre viszi, vagy onnan eltávolítja.
- A motort óvatosan indítsa, a gyártói utasításoknak megfelelően. Ügyeljen arra, hogy a lábfeje mindig kellő távolságban legyen a késtől.
- A motor indításakor a fűnyírót nem szabad megdönteni, kivéve abban az esetben, ha a folyamat során meg kell emelni. Ebben az esetben csak annyira billentse meg, amennyire feltétlenül szükséges, és csak a kezelőtől elfordított oldalt emelje meg.
- Soha ne tegye kezét vagy lábát a forgó alkatrészekre vagy azok alá. Mindig tartsa magát távol a kivetőnyílástól.
- Csak a gyártó által ajánlott késeket és tartozékokat használja. Más szerszámok és tartozékok használata sérülésveszélyt jelenthet a kezelőre nézve.
- Mindig tartsa jó üzemállapotban a terméket.
- A zaj- és rezgésterhelés csökkentése érdekében iktasson be elegendő szünetidőt.
- Vegye figyelembe, hogy a nem szabályszerű karban-tartás, a nem odaillő pótalkatrészek használata, vagy a biztonsági berendezések eltávolítása és módosítása kárt tehet a termékben, és súlyos sérüléseket okozhat a vele munkát végző személynek.
- Ügyeljen arra, hogy a termék biztonsági rendszereit és berendezéseit nem szabad kiiktatni, illetve működésen kívül helyezni. Soha ne távolítson el olyan alkatrészeket, amelyek a biztonságot szolgálják.
VIGYÁZAT
A fünyírót nem szabad a teljes fügyűjtő berendezés fel-helyezése, vagy pedig a kivetőnyilásra szerelt önzáró leválasztó védőszerkezet nélkül használni.
- Soha ne használja a fünyírót sérült védőberendezéssel vagy védőráccsal vagy felszerelt védőberendezések, pl. terelőlapok és/vagy fügyűjtő berendezések nélkül.
Fennmaradó kockázatok
A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.
- Ha nem viseli az előírt hallásvédőt, halláskárosodást szenvedhet.
- A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
- Úgy használja a terméket, ahogyan azt a kezelési útmutató javasolja. Ezzel biztosítható, hogy a termék mindig optimális teljesítménnyel működjön.
- Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyázatos-ság ellenére sem szüntethetők meg.
FIGYELMEZTETÉS
Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktiv vagy paszszív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.
FIGYELMEZTETÉS
Hosszabb idejű munkavégzés esetén a vibrációk miatt a kezelő személy kezeiben keringési zavarok (fehér ujj szindróma) léphetnek fel.
A fehér ujj szindróma olyan érrendszeri betegség, melynek következtében az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. Az érintett területek nem kapnak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A rezgő termékek gyakori használata idegkárosodást okozhat olyan a személyeknél, akiknek gyengébb a vérkeringése (például dohányosok, cukorbetegek).
Amennyiben szokatlan negatív hatásokat észlel, azonnal fejezze be a munkát, és forduljon orvoshoz.
FIGYELEM
A termék a 20V IXES sorozat része, és kizárólag ennek a sorozatnak az akkumulátoraival üzemeltethető. Az akkumulátorokat kizárólag a sorozat töltökészülékeivel szabad feltölteni. Emellett vegye figyelembe a gyártó előírásait.
FIGYELMEZTETÉS
Tartsa be a 20V IXES sorozatú akkumulátor és töltő használati útmutatójában található biztonsági előírásokat, valamint a töltésre és a helyes használatra vonatkozó utasításokat. A töltési folyamat részletes leírása és további információk ebben a külön használati útmutatóban találhatók.
6 Müszaki adatok
| Névleges feszültség 40V (2x20V) | |
| Vágásszélesség 380 mm | |
| Vágási magasság 6 irányban állítható | |
| Vezetősín magasságállítása 3 állású | |
| Magasságállítás 25 – 75 mm | |
| Gyűjtőzsák térfogata 45 L | |
| Súly (akkumulátor nélkül) | 14,2 kg |
| Késsel kapcsolatos információk: | |
| Gyártó: | Királyi kert |
| Kés kódja: | RG7A107 |
A müszaki változtatás jogát fenntartjuk!
Zaj és vibráció
FIGYELMEZTETÉS
A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85 dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük.
A zaj- és rezgésértékeket szabványosított mérési eljárás alapján határozták meg.
Zaj jellemző értékei
| L_pA hangnyomás | 79,2 dB |
| K_pA mérési bizonytalanság | 3,0 dB |
| L_wA hangteljesítményszint | 90,3 dB |
| K_wA mérési bizonytalanság | 2,37 dB |
Rezgésjellemzők (kéz-kar rezgés)
| Ah_h rezgés | < 2,5 m/s ^2 |
| K mérési bizonytalanság | 1,5 m/s ^2 |
A megadott teljes rezgési érték és zajkibocsátási érték mérése szabványos vizsgálati eljárással történt, és az adatok felhasználhatók az elektromos szerszám másik szerszámmal való összevetésére.
A megadott zajkibocsátási érték és teljes rezgési érték a terhelés előzetes becsléséhez is felhasználható.
! FIGYELMEZTETÉS
A zajkibocsátási értékek és rezgéskibocsátási értékek az elektromos szerszám tényleges használata során eltérhetnek a megadott értékektől az elektromos szerszám alkalmazásának módjától függően, és különösen a megmunkálandó munkadarab jellege szerint.
Próbálja meg a terheléseket a lehető legalacsonyabban tartani. Példaértékű intézkedés: a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).
7 Kicsomagolás
! FIGYELMEZTETÉS
A termék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!
- Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.
- Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
- Ellenőrizze a szállított elemek hiánytalanságát.
- Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozónak. Utólagos reklamációkat nem fogadunk el.
- Lehetőleg a jótállási idő lejártáig őrizze meg a csomagolást.
- A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
- Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
- Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.
8 Összeszerelés
VIGYÁZAT
Sérülésveszély!
Csak akkor helyezze be az akkumulátort, ha az akku-
mulátoros szerszámot már felkészítette a használatra.
VIGYÁZAT
A forgó kés miatt sérülésveszély áll fenn. A terméken csak akkor végezzen bármilyen munkát, ha ki van kapcsolva a motor, és leálltak a kések!
FIGYELEM
Mielött üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!
FIGYELEM
Ügyeljen arra, hogy a kábel ne nyomódjon össze a telepítés során.
8.1 Az alsó tolókengyel (4) felszerelése (1., 3., 4. ábra)
Megjegyzés:
Ügyeljen arra, hogy a fogazás egyezzen.
- Csatlakoztassa az alsó tolókengyelt (4) az előszerelt csavarokhoz.
- Csavarozza szorosan az alsó tolókengyelt (4) mindkét oldalon egy alátét (4a) és egy gyorsbefogó kar (4b) segítségével. Ennek során ügyeljen arra, hogy a kábel (10), amelyet később a kábelcsipesszel (9) rögzíteni kell, nincs útban.
- Zárja be a két gyorsbefogó kart (4b) az alsó tolóken-gyel (4) felé nyomva.
Ezeknek úgy kell az alsó tolókengyelhez (4) illeszkedniük, hogy közepes erővel meghúzhatók legyenek.
Ellenkező esetben a gyorsbefogó karokat (4b) az óramutató járásával megegyezően kell meghúzni, vagy az óramutató járásával ellentétesen kell lazítani.
8.1.1 Az alsó tolókengyel (4) helyzetének beállítása (5. ábra)
Megjegyzések:
Három pozíció lehetséges.
Ügyeljen arra, hogy a fogazás egyezzen.
- Nyissa ki a két befogókart (4b).
- Lazítsa meg a két befogókart (4b) az óramutató járá-sával ellentétes irányban elforgatva.
- Mozgassa az alsó tolókengyelt (4) a kívánt pozícióba (használja a jelöléseket útmutatásként).
- Zárja vissza az alsó tolórudat (4) (lásd 8.1).
8.2 Az alsó tolókengyel (2) felszerelése (6., 7. ábra)
-
Csavarozza a felső tolókengyelt (2) az alsó tolókengyelekhez (4) egy laposfejű csavar (2a), egy alátét (2b), egy hengeranya (2d) és egy gyorsbefogó kar (2c) segítségével mindkét oldalon.
Két pozíció lehetséges.
-
Zárja be a két gyorsbefogó kart (2) a felső tolókengyel (2) felé nyomva.
Ezeknek úgy kell a felső tolókengyelhez (2) illeszkedniük, hogy közepes erővel meghúzhatók legyenek.
Ellenkező esetben a gyorsbefogó karokat (4b) az óramutató járásával megegyezően kell meghúzni, vagy az óramutató járásával ellentétesen kell lazítani.
8.3 A kábeltartó (9) felszerelése (1., 8. ábra)
- Csatlakoztassa a két kábeltartót (9) a felső tolókengyelhez (2) és az alsó tolókengyelhez (4), és rögzítse a kábelt (10).
8.4 A fügyűjtő zsák (5) felszerelése (9. ábra)
- Nyomja a gumiszalagokat (5b) belülröl a keretre (5c) a megfelelő pontokon.
8.5 Hordozókar (5a) felszerelése a fügyűjtő tartályra (5) (9. ábra)
- Csatlakoztassa a fügyűjtő zsák (5) hordozókarját (5a) a fügyűjtő zsák (5) tetején található tartóhoz.
9 Üzembe helyezés előtt
MEGJEGYZÉS
A termék használata során elkerülhetetlen bizonyos mértékű zajterhelés. Halassza a zajos munkát engedélyezett és arra kijelölt időpontra. Szükség esetén tartson pihenőket, és korlátozza a munkavégzés időtartamát a feltétlenül szükségesre.
Személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell viselni.
9.1 A vágási magasság beállítása (10. ábra)
FIGYELEM
A vágási magasságot csak leállított motor mellett szabad állítani.
- Ha a fű sürű és magas, állítsa be a legmagasabb vágási fokozatot, és lassabban végezze a fűnyírást. Az idény első vágásához magas vágási magasságot érdemes választani. Úgy állítsa be a vágási magasságot, hogy ne terhelje túl a terméket.
- Mindig a fű tényleges hosszának megfelelően válaszsza meg a vágási magasságot.
- Többször menjen át a területen úgy, hogy egyszerre legfeljebb 4 cm füvet vágjon le.
6 különböző vágásmagasság állítható be:
| Díszpázsit Haszonpázsit | |
| 1 = 25 mm 4 | 55 mm | | |
| 2 = 35 mm 5 | 65 mm | | |
| 3 = 45 mm 6 | 75 mm | | |
A vágási magasság állítása a vágási magasság állításának karjával (6) történik.
- Húzza kifelé a vágási magasság állításának karját (6).
- Tolja a kívánt pozícióba a vágási magasság állításának karját (6).
- Engedje el a vágási magasság állításához szükséges kart (6). A kar a kívánt helyzetbe kattan.
9.2 Akkumulátor (17) behelyezése / kivétele az akkutartóból (11., 12. ábra)
Akkumulátor behelyezése
-
Nyissa ki a fedelet (7).
-
Csúsztassa az akkumulátort (17) az akkutartóba. Az akkumulátorok (17) hallhatóan reteszelődnek.
- Zárja le a fedelet (7).
Az akkumulátor kivétele
- Nyissa ki a fedelet (7).
- Nyomja meg az akkumulátor (17) kireteszelő gombját (18), és húzza ki az akkumulátort az akkurekeszből.
- Zárja le a fedelet (7).
9.3 A nyírandó terület előkészítése
- A fünyírás megkezdése előtt gondosan vizsgálja át a nyírandó felületet.
- Távolítsa el a köveket, botokat, csontokat, drótokat, játékokat és egyéb tárgyakat, amelyeket a termék el-repíthet.
- Ügyeljen arra, hogy a nyírandó területen senki ne tartózkodjon.
10 Kezelés
Az akkumulátoros fünyíró a vágási síkkal párhuzamosan forgó vágószerszámmal rendelkezik. Nagy teljesítményű és csendes működésű villanymotorral, robusztus házzal, biztonsági rúddal, biztonsági kulccsal, kétoldalas gyepszegélyezéssel és fügyűjtő zsákkal van felszerelve. A termék ezenkívül 6 pozicióban állítható magasságú, és sima futású kerekekkel rendelkezik. A kezelőelemek funkciója a következő leírásokban található.
FIGYELMEZTETÉS
Sérülésveszély!
Az elektromos szerszámon végzett bármilyen munka elött (pl. karbantartás, szerszámcse stb.), illetve annak szállítása vagy tárolása elött mindig vegye ki az akkumulátort az elektromos szerszámból. A be-/kikapcsoló gomb véletlen bekapcsolásakor sérülésveszély áll fenn.
FIGYELEM
Ügyeljen rá, hogy a környezeti hömérséklet munkavégzés közben ne haladja meg az 50 °C-t és ne süllyedjen -20 °C alá.
FIGYELEM
A termék a 20V IXES sorozat része, és kizárólag ennek a sorozatnak az akkumulátoraival üzemeltethető. Az akkumulátorokat kizárólag a sorozat töltőkészülékeivel szabad feltölteni. Emellett vegye figyelembe a gyártó előírásait.
10.1 Fünyírás fügyűjtő tartállyal
FIGYELEM
Soha ne üzemeltesse a terméket teljesen felszerelt fügyűjtő tartály vagy mulcsbetét nélkül.
FIGYELEM
A fügyüjtő tartályt csak kikapcsolt motor mellett vegye le és tegye fel, amikor áll a kés.
10.1.1 A fügyűjtő zsák (5) behelyezése (9., 13. ábra)
- Emelje meg a kivetőfedelet (8).
- Emelje meg a fügyüjtő tartályt (5) a hordfogantyújánál (5a) fogva.
- Akassza a fügyűjtő tartályt (5) a fügyűjtő tartály számára kialakított függesztő idomra, mely a termék há- toldalán található.
- Tegye le a kivetőfedelet (8), ami a fügyűjtő zsákot (5) a helyén tartja.
10.1.2 Töltésszintjelző (3) a fügyűjtő tartályon (5) (13. ábra)
A kések által keltett légáramlat megemeli a szintjelzőt. Amikor a fügyűjtő zsák megtelt, a levegőáramlás leáll. Ha a légáramlás túl alacsony, a szintjelző lezáródik. Ez jelzi, hogy ki kell üríteni a fügyűjtő zsákot.
A szintjelző korlátlan működése csak akkor garantált, ha a légáramlás optimalizált. Az olyan külső hatások, mint a nedves, sürű vagy magas fű, az alacsony vágási szint, szennyeződések vagy hasonlók károsíthatják a légáramlást és a szintjelző működését.
- Nyitott csappantyú: A fügyűjtő zsák megtelik
- Zárt csappantyú: a fügyüjtő zsák megtelt
10.1.3 A fügyűjtő zsák (5) ürítése (9., 13., 14. ábra)
! FIGYELMEZTETÉS
Mielött leveszi a fügyűjtő tartályt, állítsa le a motort, és várja meg, amíg leállnak a kések.
FIGYELEM
Sérülésveszély!
A fügyüjtő tartályt csak kikapcsolt motor mellett vegye le, amikor a kések nem mozognak.
Amint fümaradékok maradnak a fünyírást követően, ki kell üríteni a fügyűjtő tartályt.
- A fügyűjtő zsák (5) levételéhez emelje meg a kivetőfe-
delet (8).
- Vegye le a fügyűjtő tartályt (5) a hordfogantyújánál (5a) fogva. A biztonsági előírásoknak megfelelően a kivetőfedél (8) becsukódik, amikor kiakasztja a fügyűjtő zsákot (5), és lezárja a kivetőnyílást.
Ha ilyenkor betapad a fúmaradék a nyílásba, célszerű visszahúzni a fűnyírót nagyjából 1 méternyit, mert így könnyebben lesz indítható.
FIGYELEM
A fünyíró házában és a munkaeszközön található vágási maradványokat ne kézzel vagy lábbal távolítsa el, hanem megfelelő segédeszközökkel, pl. kefével vagy kéziseprűvel.
A megfelelő összegyűjtés érdekében a fügyűjtő zsákot (5) használat után meg kell tisztítani.
10.2 Fünyírás mulcsbetéttel
Mulcsozáskor a nyesedék a zárt fünyíróházban felaprózódik, és újra eloszlik a gyepen. Elmarad a fű összegyűjtése és hulladékként való kezelése. A finom zöld nyesedék természetes műtrágyaként visszahullik a gyepbe, nedvességgel és fontos tápanyagokkal látja el.
MEGJEGYZÉS
A mulcsozás csak viszonylag rövid gyepen lehetséges.
10.2.1 A mulcsozóbetét (13) behelyezése (13., 15., 16. ábra)
- Emelje meg a kivetőfedelet (8).
- Vegye ki a fügyüjtő zsákot (5) (ha van) a hordozófogantyú (5a) segítségével.
- Emelje fel az ürítőszárnyat (8), és helyezze be a mul-
csozóbetétet (13).
- Állítsa be a vágási magasságot (lásd 9.1).
Megjegyzés:
4-6 cm fúmagasságnál vágja vissza a füvet 2 cm-rel.
10.2.2 A fünyírás és a mulcsozás közötti különbség (13., 16. ábra)
A mulcsozóbetét (13) használatakor a fünyesedék nem a fügyűjtő zsákban gyülik össze, hanem felaprózódik és szétterül a gyepen. A fünyesedékben lévő tápanyagokat így a talajban élő szervezetek lebontják, és tápanyagkör-forgást alakítanak ki. A mulcsozott gyepet ezért sokkal rit-kábban kell trágyázni.
Általános szabályként a gyepet viszonylag gyakran kell nyírni, hogy csak kis mennyiségű mulcs maradjon a gyepen. Ezért a legjobb, ha a gyepet legalább hetente egyszer mulcsozza, és a fünyírót úgy állítja be, hogy a gyep teljes magasságának csak kb. 40%-át mulcsozza. Ha a mulcs látható marad a gyepen (pl. az adott évben történő első vágáskor vagy a gyep erős növekedése esetén), akkor a fügyűjtőt (5) kell használni.
10.3 Biztonsági kulcs (14) (1. ábra, 17)
Megjegyzés:
A termék csak akkor indítható el, ha a biztonsági kulcs be van helyezve a termékbe.
- Nyissa ki a fedelet (7).
- Helyezze be az akkumulátorokat (17) a 9.2 fejezetben leírtaknak megfelelően.
-
Helyezze be a biztonsági kulcsot (14).
-
Zárja le a fedelet (7).
! FIGYELMEZTETÉS
Sérülésveszély!
Ha kikapcsolja a terméket, állítsa le a motort, várja meg, amíg az leáll, vegye ki az akkumulátort és távolít-sa el a biztonsági kulcsot.
10.4 Késleállító szerkezet (1., 18. ábra)
A késleállító szerkezetet minden egyes üzembe helyezés előtt ellenőrizni kell. Indítsa be a motort a 10.4 szakaszban leírtak szerint.
- Engedje el a biztonsági kengyelt (1). A motor leáll, és a kés (16) lefékeződik.
- A késnek (16) 7 másodpercen belül le kell állnia.
10.5 A termék be-/kikapcsolása (18. ábra)
Megjegyzés:
Bekapcsolás
- Nyomja meg és tartsa lenyomva a be-/kikapcsolót (11), és húzza hátrafelé a biztonsági kengyelt (1).
Kikapcsolás
- Engedje el a biztonsági kengyelt (1).
- Vegye ki a biztonsági kulcsot (14).
- Távolítsa el az akkumulátort.
VIGYÁZAT
Kikapcsolás után a termék tovább működik. Várja meg, hogy a termék teljesen leálljon.
10.6 A fünyírás után
- Újbóli használat előtt ellenőrizze az összes csavart és anyát. A laza csavarokat húzza meg.
- Mielött újra használja, ürítse ki a fügyűjtő tartályt.
- Szintén vegye figyelembe a „Tárolás” című fejezetben foglaltakat is.
11 Tisztítás és karbantartás
FIGYELMEZTETÉS
Azokat a javítási és karbantartási munkálatokat, melyeket a jelen üzemeltetési útmutató nem ismertet, végeztesse el szakmühelyben. Csak eredeti pótalkatrészeket használjon.
FIGYELMEZTETÉS
A nem megfelelő karbantartási vagy tisztítási munkák sérüléseket okozhatnak!
FIGYELMEZTETÉS
Tisztítási, javítási és karbantartási munkálatok során a termék váratlanul beindulhat, ami sérüléseket és égési sérüléseket okozhat.
– Kapcsolja ki a terméket.
– Távolítsa el az akkumulátort.
– Hagyja kihülni a terméket.
VIGYÁZAT
A kés kezelése során viseljen védőkesztyűt!
• Vegye ki a biztonsági kulcsot.
11.1 Tisztítás
- A védőberendezéseket, levegőnyílásokat és a motor-házat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. Dörzsölje le a terméket
tiszta ronggyal*, vagy fúvassa ki alacsony nyomású sűrített* levegővel. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.
- A szellőzőnyílásoknak mindig szabadon átjárhatónak kell lenniük.
-
Kerti locsolótömlővel csak alacsony nyomással javasolt tisztítást végezni. A nagynyomású mosó nem felel meg a termék tisztításához.
-
Akassza ki a fügyűjtő tartályt, és kefélje ki kéziseprüvel. A fünyíró házát szintén kitakaríthatja nagyjából egy seprüvel.
-
Tisztítsa meg a fűnyíró alsó oldalát spaklival és kézi seprűvel. A spakli segít eltávolítani a durvább és nagyobb növényi maradványokat a kés (16) területéről. Az alsó rész tisztítását könnyebb közvetlenül a munkavégzés után elvégezni, és alaposabb is lesz az eredmény. Ilyenkor még frissek a szennyeződések és a növényi maradványok, és könnyebb leválasztani őket.
-
Ne használjon tisztító- vagy oldószereket; ezek kikezdhetik a termék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a termék belsejébe.
-
Ellenőrizze, hogy a fükivető nyilás mentes-e a fúmaradékoktól, és szükség esetén távolítsa el őket.
11.2 Karbantartás
FIGYELMEZTETÉS
Sérülésveszély!
Az elektromos szerszámon végzett bármilyen munka elött (pl. karbantartás, szerszámcse re stb.), illetve annak szállítása vagy tárolása elött mindig vegye ki az akkumulátort az elektromos szerszámból. A be-/kikapcsoló gomb véletlen bekapcsolásakor sérülésveszély áll fenn.
11.2.1 A kés (16) cseréje (19. ábra)
FIGYELMEZTETÉS
Ha sérült késsel dolgozik, növeli a balesetveszélyt.
– Viseljen védőkesztyűt!
– A kést biztonsági okokból csak szakműhelyben éleztesse és egyensúlyoztassa ki. Az optimális vágási eredmény eléréséhez javasoljuk, hogy a kés évente egyszer ellenőriztesse.
- A kések cseréjéhez csak eredeti pótalkatrészeket szabad használni.
- Tartsa meg a kést (16) az egyik kezével.
- Fordítsa el a pengecsavart (15) az óramutató járásával ellentétes irányba egy SW13-as villáskulcs segítségével (nem tartozik a szállított elemekhez).
- Távolítsa el a pengecsavart (15) és az alátétet.
- Szerelje fel az új kést (16) fordított sorrendben. Rögzítse szabályszerűen a kés csavarját (15). Győződjön meg arról, hogy a kés (16) helyesen helyezkedik el a rögzítőcsavarokban, és síkban van.
- A kés csavarjának (15) meghúzási nyomatéka 45 Nm. Ha cseréli a kést (16), cserélje le a kés csavarját (15) is.
11.2.2 Sérült kés (16) (19. ábra)
Ha a kés (16) akadályba ütközött:
- Állítsa le a motort, várja meg, amíg leáll, vegye ki az akkumulátort, és húzza ki a biztonsági kulcsot.
- Ellenőrizze a kés (16) sérüléseit.
- A sérült vagy elgörbült késeket (16) le kell cserélni.
- Soha ne egyengessen ki újra egy már elgörbült kést (16).
- Soha ne dolgozzon elgörbült vagy erösen elhasználó-dott késsel (16), mert ez rezgéseket kelt, és további kárt tehet a fünyíróban.
12 Tárolás és szállítás
A terméket és annak tartozékait sötét, száraz és fagymentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja.
Az optimális tárolási hőmérséklet 5 °C és 30 °C között van. A terméket az eredeti csomagolásban tárolja.
Letakarással védje a terméket a portól és a nedvességtől.
A kezelési útmutatót a termék mellett tárolja.
! FIGYELMEZTETÉS
Sérülésveszély!
Az elektromos szerszámon végzett bármilyen munka elött (pl. karbantartás, szerszámcse re stb.), illetve annak szállítása vagy tárolása elött mindig vegye ki az akkumulátort az elektromos szerszámból. A be-/kikapcsoló gomb véletlen bekapcsolásakor sérülésveszély áll fenn.
12.1 A felső tolókengyel (2) összehajtása (1., 7., 13. ábra)
! FIGYELMEZTETÉS
Becsípődés veszélye!
Mindig tartsa meg az egyik kezével a felső tolóvasat a legmagasabb részénél.
- Soha ne tegye az ujját a felső és az alsó tolóken-gyel közé.
A helytakarékos tárolás érdekében a felső tolókengyel (2) behajtható.
- Vegye le a fügyüjtö tartályt (5).
- Nyissa ki a gyorsbefogó kart (2c) az alsó tolókengyelen (2).
- Lazítsa meg a két gyorsbefogó kart (4b) az óramutató járásával ellentétes irányban elforgatva.
- Hajtsa le a felső tolókengyelt (2). A kábelt (10) nem szabad közben becsípni.
12.2 Előkészületek a tárolásra
- Távolítsa el az akkumulátort.
- Teljesen ürítse ki a terméket.
- Tisztítsa meg a terméket, és vizsgálja meg, hogy nem sérült-e.
13 Javítások és pótalkatrészek rendelése
Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.
FIGYELEM
A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.
Bízzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is.
Pótalkatrészeket és tartozékokat szervizközpontunktól vá-
sárolhat. Ehhez szkennelje be a címlapon található QR-
kódot.
13.1 Pótalkatrész rendelése
Pótalkatrész rendelése esetén a következő adatokat kell megadni:
• Típusmegnevezés
• Cikkszám
• A típustáblája adatai
Pótalkatrészek / Tartozékok
| Akkumulátor SBP2.0 Cikksz.: 7909201708 | |
| Akkumulátor SBP4.0 Cikksz.: 7909201709 | |
| Töltőkészülék SBC2.4A Cikksz.: 79092017 | 10 |
| Töltőkészülék SBC4.5A Cikksz.: 79092017 | 11 |
| Töltőkészülék SDBC2.4A Cikksz.: | 7909201712 |
| Töltőkészülék SDBC4.5A Cikksz.: | 7909201713 |
| StarterKit SBSK2.0 Cikkszám: | 7909201720 |
| StarterKit SBSK4.0 Cikkszám: | 7909201721 |
| Kés - cikkszám: | 7911200650 |
| Késcsavár - cikkszám: | 5911414001 |
14 Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)
A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!
- Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.
- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
– Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
– Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a viszszavételre, vagy önkéntesen vállalja azt.
– Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy elötte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő viszszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
Tudnivalók a lítium-ion akkumulátorokkal kapcsolatban
Az akkumulátort ártalmatlanítás előtt ki kell sze- relni a készülékből!
- Ne dobja az akkumulátort a háztartási hulladékba, tűzbe (robbanásveszély) vagy vízbe. A sérült akkumulátorok kárt tehetnek a környezetben és az egészségében, ha mérgező gözök vagy folyadékok távoznak belőlük.
- A hibás vagy lemerült akkumulátorokat a 2023/1542/EK irányelv szerint hasznosítsa újra.
- A készüléket és a töltőkészüléket egy hulladékkezelőben kell leadni. A felhasznált műanyag és fém részek szelektíven gyűjthetők össze és így újrahasznosíthatók.
- Az akkumulátorokat lemerült állapotban kell ártalmatlanítani. Javasoljuk a pólusokat a rövidzárlat megakadályozása érdekében ragasztószalaggal lefedni. Ne nyissa fel az akkumulátort.
- Az akkumulátorokat a hatályos helyi előírásoknak megfelelően kell ártalmatlanítani. Az akkumulátort adja le megfelelő gyűjtőhelyen, ahol környezetkímélő módon újrahasznosításra kerül. Az ezzel kapcsolatos kérdéseivel forduljon a helyi szemétszállítóhoz.
15 Hibaelhárítás
A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elháritásának módját arra az esetre, ha az Ön által vá- sárolt termék nem működne megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, forduljon az illetékes szervizhez.
| Üzemzavar Lehetséges ok Megoldás | | |
| A terméket nem lehet beindítani. Túl gyenge az akkumulátor teljesítménye. | Töltse fel az akkumulátort. |
| Az akkumulátor nincs megfelelően behelyezve. |
| A be-/kikapcsoló hibás. Forduljon szerviz ügyfélszolgálatunk-hoz. |
| Meghibásodott a motor. |
| A termék egyenetlenül jár, erősen rázkódik. | Gyorsbefogó kar meglazítva. | Gyorsbefogó kar ellenőrzése. |
| A kés rögzítése laza. | Ellenőrizze a kés rögzítését. |
| A kés kiegyensúlyozatlan. | Cserélje ki a kést. |
| Nem jár a motor. | Biztonsági kengyel nincs meghúzva. | Biztonsági kengyelt meghúzni. |
| A biztonsági kapcsoló nincs behelyez-ve és elfordítva. | Helyezze be és fordítsa el a biztonsági kapcsolót. |
| Meghibásodott a motor. | Keresse fel az illetékes ügyfélszolgálatot. |
| A fükivető rész nem tiszta. | Túl alacsony vágásmagasság. | Állítsa be a vágásmagasságot. |
| Elkopott a kés. | Cserélje ki a kést. |
| Eltömödött a fügyűjtő zsák. | Ürítse ki a fügyűjtő zsákot, vagy hárítsa el az eltömödést. |
16 Jótállási feltételek - Scheppach 20V IXES sorozat
Felülvizsgálat dátuma: 2024. 04. 25.
Tisztelt Ügyfelünk!
Termékeinket szigorú minőségellenőrzésnek vetjük alá. Ha valamelyik termékünk esetleg mégsem működne kifogástalanul, azt őszintén sajnáljuk, és egyúttal kérjük, forduljon szervizszolgálatunkhoz az alább megadott címek egyikén. Munkatársaink szívesen állnak rendelkezésére telefonon is, szervizvonalunkon keresztül. Az alább megadott tudnivalók abban segítenek, hogy a káresetet problémák nélkül tudjuk feldolgozni és kezelni.
A jótállási igények érvényesítésére az alábbiak vonat- koznak:
-
A jelen jótállási feltételek szabályozzák azokat a ki-egészítőleg vállalt gyártói jótállási szolgáltatásokat, melyeket cégünk vevőivel szemben (a végfelhasználó magánszemélyekkel szemben) új termékeire vállal. A törvényben meghatározott jótállási igényeket ez a jó-tállás nem érinti. Ezek teljesítéséért az a forgalmazó felelős, aki az adott terméket értékesítette.
-
A gyártó által vállalt jótállási szolgáltatások kizárólag azokra a hibákra és hiányosságokra terjednek ki, melyek a megvásárolt új termék anyaghibájára vagy gyártási hibájára vezethetők vissza. Ha a jótállási idő alatt anyaghiba vagy gyártási hiba lép fel, a gyártó az általa vállalt jótállás keretében saját választása szerint az alábbi szolgáltatások egyikét biztosítja:
– Az árucikk díjtalan javítása
– Az árucikk díjtalan cseréje vele egyenértékű árucikkre (adott esetben a terméket követő modellre, amennyiben az eredeti árucikk már nem áll rendelkezésre).
A lecserélt termékek vagy alkatrészek cégünk tulajdonába kerülnek. Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy hivatásszerű használatra tervezték. Ebből következően nem számít jótállási esetnek, ha a terméket a jótállási idő alatt kisipari, kéziipari vagy hivatásszerű használatba vették, vagy ezzel egyenértékű igénybevételnek tették ki.
3. Jótállási szolgáltatásaink alól kivételt képeznek az alábbiak:
- A termék olyan károsodásai, melyek a szerelési útmutató figyelmen kívül hagyása, a nem szakszerű telepítés, a kezelési útmutató figyelmen kívül hagyása (pl. helytelen hálózati feszültségre vagy áramfajtára való csatlakoztatás), illetve a karbantartási utasítások és biztonsági rendelkezések be nem tartása vagy a termék nem megfelelő környezeti feltételek mellett végzett üzemeltetése, valamint az ápolás és a karbantartás elmulasztása miatt következtek be.
- A termék olyan károsodásai, melyek rendellenes vagy szakszerűtlen alkalmazás miatt (pl. a termék túlterhelése, vagy nem engedélyezett szerszámok, ill. tartozékok használata), a termékbe behatoló idegen anyag (pl. homok, kavics vagy por), szállítási sérülések, erőszak alkalmazása vagy külső behatás (pl. leesés okozta károk) folytán következtek be.
- A termék vagy a termék alkatrészeinek olyan károsodásai, melyek rendeltetésszerű, szokványos (üzemszerű) vagy egyéb természetes kopásra vezethetők vissza, valamint a kopóalkatrészek károsodása és/vagy elhasználódása.
- A termék olyan hiányosságai, melyek nem eredeti tartozékok, kiegészítők vagy pótalkatrészek használata miatt, illetve a nem rendeltetésszerű használat miatt következtek be.
– Azok a termékek, melyeken módosítást vagy változtatást hajtottak végre.
- Az előírt kiviteli jellemzőktől való csekély eltéré-
sek, melyek elhanyagolhatónak tekinthetők a ter-
mék értékére és használhatóságára nézve.
– Azok a termékek, melyeken önkényes javítást végeztek, vagy arra nem jogosult harmadik fél végzett javításokat.
- Ha a terméken elhelyezett jelölés, illetve a terméket azonosító információk (a gépen elhelyezett matrica) hiányzik, vagy olvashatatlan.
– Azok a termékek, melyek erősen szennyezettek, és ezért a szervizszemélyzet elutasítja a befogadásukat.
– A kártérítési igények és a következményes károkat érintő igények általánosan ki vannak zárva a jótállási szolgáltatások köréből.
- A jótállási idő rendszerint 5 évre (az elemekre / ak-
kumulátorokra 12 hónapra) terjed ki, és a termék vá-
sárlási dátumával kezdödik. Az eredeti, vásárlást iga-
zoló nyugta dátuma a mérvadó. A jótállási igény érvé-
nyesítését mindig haladéktalanul a tudomásra jutást
követően kell kezdeményezni. A jótállási igények ér-
vényesítése a jótállási idő lejárta után ki van zárva. A
termék javítása vagy cseréje sem a jótállási idő meg-
hosszabbodásával, sem pedig új garanciaidő indulá-
sával nem jár a termékre nézve a szolgáltatás igény-
bevétele folytán, vagy az esetlegesen beépített csere-
alkatrészekre nézve. Ez szintén érvényes a helyben
végzett szervizszolgálatásokra is. A jótállás igénybe
vétele feltételezi, hogy a jótállást vállaló gyártó felszó-
lítására a jótállási eset kivizsgálását az árucikk vissza-
küldésével lehetővé teszik számára. Ügyelni kell arra,
hogy a szállítás során megfelelő csomagolás haszná-
latával megóvják a terméket a sérülésektől. Az érintett
terméket megtisztított állapotban, a vásárlást igazoló
nyugta másolatával együtt - amely tartalmazza a vá-
sárlás dátumát és a termék megnevezését - kell be-
nyújtani, illetve beküldeni az ügyfélszolgálati iroda
munkatársainak. Ha a terméket hiányosan, nem a
szállított elemek teljes körével együtt küldik be, a hi-
ányzó tartozékokat értékarányosan felszámítjuk / le-
vonjuk, amennyiben a termék cseréjére vagy visszaté-
rítésre kerül sor. A részlegesen vagy teljesen szétsze-
relt termékeket cégünk nem tudja jótállási esetként
befogadni. Ha a reklamáció jogosulatlannak bizonyul,
vagy lejárt a jótállási idő, akkor általánosságban a vá-
sárló viseli a szállítási költségeket és ő felel a szállí-
tásból eredő kockázatokért. Kérjük a jótállási esetet
jelentse be előre a szervizállomáson (lásd alább).
Rendszerint arról születik megállapodás, hogy a meg-
hibásodott terméket az üzemzavar rövid leírását mel-
lékelve szervezett visszaküldéssel - vagy a jótállási
időtartamon kívül - kellő postaköltség megfizetése
mellett a csomagolási és szállítási irányelveknek meg-
felelően az alább megadott szervizcímre kell bekülde-
ni. Kérjük, vegye figyelembe, hogy a terméknek (tí-
pustól függően) visszaküldéskor biztonsági okok-
ból mentesnek kell lennie mindenfajta üzemi
anyagtól. A szervizközpontunkba beküldött terméket
úgy kell becsomagolni, hogy a reklamációval érintett
termékben a szállítási úton ne eshessen kár. A javí-
tás / csere megtörténtét követően munkatársaink díj-
talanul visszaküldik Önnek a terméket. Ha a termék
nem javítható vagy nem cserélhető, akkor cégünk
szabad belátása szerinti pénzösszeget térít vissza,
legfeljebb a vételár mértékében, melyből levonásra
kerül az elhasználódásnak és kopásnak megfelelőnek
tekinthető részösszeg. A jelen jótállási feltételek csak
az első magánvásárló számára érvényesek, más szá-
mára nem engedményezhetők és másra át nem ru-
házhatók.
-
A jótállási idő meghosszabbítása 10 évre: A
Scheppach cég kiegészítőleg további 5 évvel meghosszabbított jótállást kínál a Scheppach 20V sorozat termékeire. Ezáltal a termékekre vállalt jótállási időtartam összesen 10 évre növekszik. A fentiek alól kivételt képeznek az elemek / akkumulátorok, a töltőkészülékek és a tartozékok. A jótállás meghosszabbítását úgy veheti igénybe, hogy a megadott kategóriába tartozó Scheppach-termékét legkésőbb a vásárlás dátumát követő 30 nappal online regisztrálja a következő címen: https://garantie.scheppach.com. Miután elvégezte az online regisztrációt, visszaigazolást kap az adott termékre vonatkozó jótállás meghosszabításáról.
-
Jótállási igénye érvényesítéséhez kérjük, vegye fel a kapcsolatot szervizközpontunk munkatársaival.
Kérjük, lehetőleg használja az internetes oldalunkon megtalálható úrlapot: https://www.scheppach.com/de/service
Kérjük, ne küldjön be cégünknek terméket anélkül, hogy előzetesen kapcsolatba lépett volna szervizközpontunkkal, és bejelentette volna szándékát.
A jelen garanciális vállalások igénybe vételének kötelező érvényű feltétele, hogy először felvegye a kapcsolatot szervizközpontunkkal. A jótállási igényeket a jótállási idő lejárta előtt, a hiba vagy hiányosság megállapítását követő 14 napon belül kell érvényesíteni. Ehhez szükség van a vásárlást igazoló eredeti nyugtára, illetve adott esetben a termékre vonatkozó jótállási idő meghosszabbításának visszaigazolásra.
-
Feldolgozási idő - Cégünk a reklamációs küldeményeket rendszerint a szervizközpontba való beérkezést követő 14 napon belül elintézi. Ha cégünk kivételes esetben túllépné a fentebb megjelölt feldolgozási időt, arról munkatársaink időben értesítik.
-
A kopóalkatrészek általánosságban ki vannak zárva a jótállás köréből! - Kopóalkatrészek a következők: a) tartozékként mellékelt felszerelt vagy beépített elemek / akkumulátorok, valamint b) az adott típustól függően valamennyi kopóalkatrész (egyebek mellett a szíjak, fürészlapok, betétszerszámok, köszörűkorongok, szűrők, szénkefék, stb., lásd a kezelési útmutatóban). A jótállási szolgáltatásból ki vannak zárva azok az elemek és akkumulátorok, melyek mély kisülést szenvedtek, vagy sérült a házuk, illetve a pólusaik.
-
Előzetes költségbecslés - Azokat a termékeket, me- lyekre nem terjed ki a jótállás, vagy amelyekre már nem érvényes a jótállás, költségek felszámítása elle-
nében javítjuk. Igény esetén a meghibásodott terméket beküldheti szervizközpontunknak előzetes költségbecslésre, és szükség esetén írásban (postai úton, emailben) kezdeményezheti a javítást szervizközpontunknál. A javítást kezdeményező engedély híján munkatársaink nem végeznek további feldolgozást.
A jótállási feltételek mindig csak a reklamáció időpontjában érvényes változatban érvényesek, és internetes oldalunkon (www.scheppach.com) tekinthetők meg. Fordításoknál mindig a német szövegváltozat mérvadó.
Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Németország)
Telefon: +800 4002 4002 ·
e-mail: customerservice.HU@scheppach.com ·
internet: https://www.scheppach.com
A jelen jótállási feltételek előzetes értesítés nélküli módosítását mindenkor fenntartjuk.
17 EU megfelelőségi nyilatkozat
Eredeti megfelelőségi nyilatkozat
Gyártó:
Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.
Márka: SCHEPPACH
Termék megnevezése: AKKUMULÁTOROS FÜNYÍRÓ BC-MP380-X
Cikksz. 5911414900
EU-irányelvek:
2014/30/EU, 2006/42/EK, 2000/14/EK_2005/88/EK, 2011/65/EU*
* A nyilatkozat fent megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait.
Alkalmazott szabványok:
EN 62841-1:2015/A11:2022;
EN IEC 62841-4-3:2021/A11:2021;
EN IEC 55014-1:2021; EN IEC 55014-2:2021
A dokumentáció felelőse:
Stefan Hartinger
Günzburger Str. 69
D-89335 Ichenhausen
Rezgésjellemzők (kéz-kar rezgés)
| Vibration a_h | < 2,5 m/s ^2 |
| Mätosäkerhet K | 1,5 m/s ^2 |
