Produkttyp	Sladdlös gräsklippare
Märke	Scheppach
Modell	BCMP380X
Klippbredd	380 mm
Klipphöjd	6 nivåer, 25 - 75 mm
Uppsamlingskorgens volym	45 L
Vikt (utan batteri)	14,2 kg
Nominell spänning	40 V (2 x 20 V)
Batteriteknik	Litiumjon, serie IXES 20 V
Rekommenderad klippyta	450 - 500 m²
Bladtyp	Stål, referens RG7A107
Ljudtrycksnivå (LpA)	79,2 dB(A)
Ljudeffektsnivå (LwA)	90,3 dB(A)
Vibration (handtag)	< 2,5 m/s²
Huvudfunktioner	Klippning, mulching, uppsamling
Klipphöjdsinställning	6 lägen, sidospak
Styrinställning	3 lägen (nedre bygel)
Styrfällning	Ja, för kompakt förvaring
Säkerhetsanordningar	Säkerhetsnyckel, säkerhetsbygel, bladstopp på < 7 s
Underhåll	Rengöring efter användning, byte av blad
Garanti	5 år (förlängningsbar till 10 år vid registrering)
Förvaring	Torr, mörk, frostfri plats

Vanliga frågor - BCMP380X SCHEPPACH

Vad är batteritiden?

Batteritiden beror på flera faktorer: batterikapacitet (Ah), klipphöjd, gräsets fuktighet och täthet. Maskinen är lämplig för en yta på 450-500 m². Använd batterier från serien IXES 20 V för optimal prestanda.

Hur slipar eller byter jag bladet?

Av säkerhetsskäl, låt slipa bladet på en fackverkstad. För att byta, koppla bort batteriet, ta bort säkerhetsnyckeln, skruva sedan loss bladskruven (13 mm). Dra åt den nya skruven till 45 Nm. Använd endast blad med referens RG7A107.

Vad är skillnaden mellan klippning med uppsamling och mulching?

Med uppsamling samlas gräset i en påse på 45 L. Vid mulching krossas gräset och sprids ut över gräsmattan, som naturligt gödselmedel. Använd den medföljande mulching-insatsen och ställ in klipphöjden så att du bara klipper 2 cm på ett gräs på 4-6 cm.

Hur ställer jag in klipphöjden?

Använd inställningsspaken (6) på höljet. Tryck ut den, flytta den till önskat läge bland 6 nivåer (25 till 75 mm) och släpp sedan. Gör inställningen med motorn avstängd.

Vad gör jag om gräsklipparen inte startar?

Kontrollera att batteriet är laddat och korrekt isatt (klick). Se till att säkerhetsnyckeln är på plats och vriden. Tryck in säkerhetsbygeln samtidigt som du håller in strömbrytaren PÅ/AV. Om problemet kvarstår, kontakta kundtjänst.

Hur rengör jag gräsklipparen?

Efter varje användning, ta bort batteriet och säkerhetsnyckeln. Rengör höljet med en spatel och en borste. Använd en trasa eller tryckluft för öppningarna. Använd aldrig en högtryckstvätt. Borsta uppsamlingskorgen för hand.

Vilka viktiga säkerhetsåtgärder finns?

Bär alltid säkerhetsskor och långbyxor. Klipp inte i vått väder eller på branta sluttningar. Håll barn och djur på avstånd. Innan något ingrepp, stäng av motorn, vänta tills bladet stannat, ta bort batteriet och säkerhetsnyckeln.

Hur förvarar jag gräsklipparen på vintern?

Rengör den noggrant. Ta bort batteriet och förvara det separat på en torr plats mellan 5 och 30 °C. Fäll ihop styret för kompakt förvaring. Placera gräsklipparen på en torr, mörk och frostfri plats, helst i originalförpackningen.

Var kan jag beställa reservdelar?

Originaldelar från Scheppach finns via kundtjänst. Skanna QR-koden på startsidan eller kontakta [e-mail]. För bladet, beställ referens 7911200650; för bladskruven, referens 5911414001.

Hur aktiverar jag garantiförlängningen till 10 år?

Registrera din produkt på https://garantie.scheppach.com inom 30 dagar efter köpet. Förlängningen gäller maskinen (ej batteri och laddare). Spara kvittot och registreringsbekräftelsen.

BRUKSANVISNING BCMP380X SCHEPPACH

SE Batteridriven gräsklippare | Översättning av originalbruksanvisningen.... 234

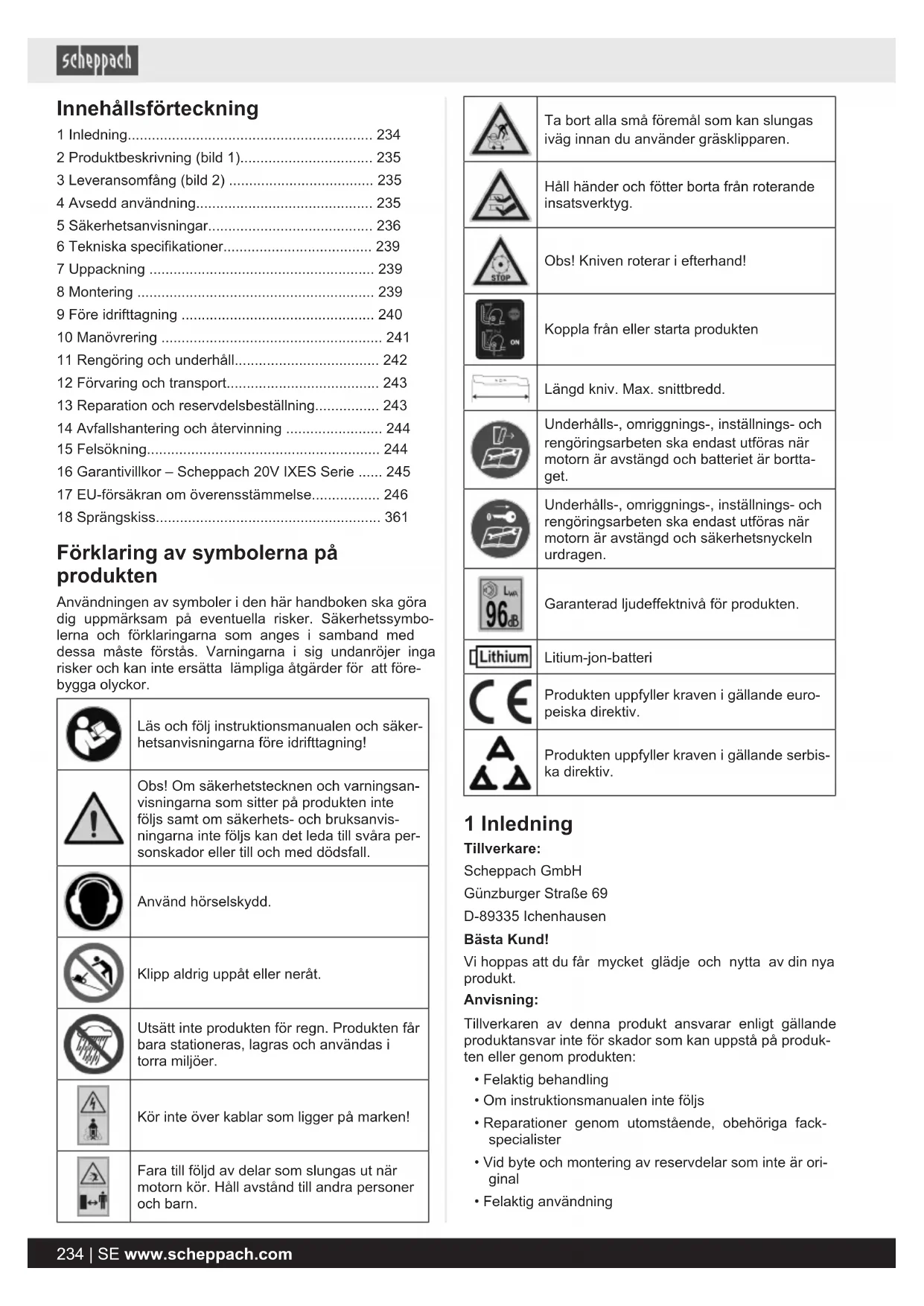

Innehållsförteckning

1 Inledning.... 234
2 Produktbeskrivning (bild 1).... 235
3 Leveransomfång (bild 2) 235
4 Avsedd användning.... 235
5 Säkerhetsanvisningar.... 236
6 Tekniska specifikationer.... 239
7 Uppackning 239
8 Montering 239
9 Före idrifttagning 240
10 Manövrering 241
11 Rengöring och underhåll 242
12 Förvaring och transport.... 243
13 Reparation och reservdelsbeställning.... 243
14 Avfallshantering och återvinning 244
15 Felsökning.... 244
16 Garantivillkor – Scheppach 20V IXES Serie ..... 245
17 EU-försäkran om överensstämmelse...... 246
18 Sprängskiss.... 361

Förklaring av symbolerna på produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs och följ instruktionsmanualen och säkerhetsanvisningarna före idrifttagning!
	Obs! Om säkerhetstecknen och varningsanvisningarna som sitter på produkten inte följs samt om säkerhets- och bruksanvisningarna inte följs kan det leda till svåra personskador eller till och med dödsfall.
	Använd hörselskydd.
	Klipp aldrig uppåt eller neråt.
	Utsätt inte produkten för regn. Produkten får bara stationeras, lagras och användas i torra miljöer.
	Kör inte över kablar som ligger på marken!
	Fara till följd av delar som slungas ut när motorn kör. Håll avstånd till andra personer och barn.

	Ta bort alla små föremål som kan slungas iväg innan du använder gräsklipparen.
	Håll händer och fötter borta från roterande insatsverktyg.
	Obs! Kniven roterar i efterhand!
	Koppla från eller starta produkten
	Längd kniv. Max. snittbredd.
	Underhålls-, omriggnings-, inställnings- och rengöringsarbeten ska endast utföras när motorn är avstängd och batteriet är borttaget.
	Underhålls-, omriggnings-, inställnings- och rengöringsarbeten ska endast utföras när motorn är avstängd och säkerhetsnyckeln urdragen.
	Garanterad ljudeffektnivå för produkten.
	Litium-jon-batteri
	Produkten uppfyller kraven i gällande europeiska direktiv.
	Produkten uppfyller kraven i gällande serbiska direktiv.

1 Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya produkt.

Anvisning:

Tillverkaren av denna produkt ansvarar enligt gällande produktansvar inte för skador som kan uppstå på produkten eller genom produkten:

• Felaktig behandling
- Om instruktionsmanualen inte följs
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
• Felaktig användning

Observera följande:

Driftanvisningen är en del av den här produkten.

Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader, minskar stilleståndstider, och ökar produktens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller produktens användning i ditt land.

Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftanvisningen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.

2 Produktbeskrivning (bild 1)

1. Säkerhetsbygel
2. Övre skjutbygel
   2a. Skruv med platt skalle
   2b. Rundbricka (övre skjutbygel)
   2c. Snabbspännspak (övre skjutbygel)
   2d Cylindermuttrar (övre skjutbygel)
3. Nivåindikering
4. Undre skjutbygel
   4a. Rundbricka (undre skjutbygel)
   4b. Snabbspännspak (undre skjutbygel)
   4c. Cylindermuttrar (undre skjutbygel)
5. Gräsuppsamlingssäck
   5a. Bärhandtag
   5b. Gummiläpp
   5c. Ram
6. Spak för klipphöjdsjustering
7. Kåpa
8. Utkastlucka
9. Kabelhållare
10. Kabel
11. Till-/Från-brytare
    12.-
12. Mulchinginsats
13. Säkerhetsnyckel
14. Knivskruv
15. Kniv
16. Batteri*
17. Upplåsningsknapp (batteri)
18. Batterihållare

3 Leveransomfång (bild 2)

Pos. Antal Beteckning

2b. 2 x Rundbricka (övre skjutbygel)

2c. 2 x Snabbspännspak (övre skjutbygel)

2d 2 x Cylindermuttrar M6 (övre skjutbygel)

1. 1 x Undre skjutbygel

4a. 2 x Rundbricka (undre skjutbygel)

4b. 2 x Snabbspännspak (undre skjutbygel)

4c. 2 x Cylindermuttrar M6 (undre skjutbygel)

1. 1 x Gräsuppsamlingssäck

5a. 1 x Bärhandtag

1. 2 x Kabelhållare

2. 1 x Mulchinginsats

3. 1 x Säkerhetsnyckel

4. 2 x Batteri*

1 x Laddare*

1 x Batteridriven gräsklippare

1 x Instruktionsmanual

* = ingår inte obligatoriskt i leveransomfånget!

4 Avsedd användning

Produkten är endast avsedd för att klippa gräsytor i privat bruk.

Den här batteridrivna gräsklipparen är lämplig för gräsytor på ca 450–500 m².

Den faktiska gräsytan påverkas av faktorer som batterini-vå, batteristorlek (Ah), gräsfuktighet, klipphöjd, mosspåväxt eller grästäthet.

Produkten får endast användas på avsett sätt. Varje användning därutöver är inte ändamålsenlig. För alla sorts skador eller personskador som uppstår om detta inte respekteras ansvarar användaren/operatören och inte tillverkaren.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen.

Personer som använder och underhåller produkten måste veta hur den fungerar och känna till möjliga risker.

Vid förändringar på produkten undantas tillverkaren helt från ansvar och skador som beror på detta.

Produkten får bara användas med originaldelar och originaltillbehör från tillverkaren.

Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

Förklaring av signalorden i bruksanvisningen

FARA

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till livshotande eller allvarlig personskada.

WARNING

Signalord för att känneteckna en tänkbart farlig situation som, om den inte undviks, kan leda till allvarlig personskada.

VAR FÖRSIKTIG

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till en mindre eller måttlig personskada.

OBS

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till materiella skador på produkten eller egendom/innehav.

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg.

Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Begreppet elverktyg som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elsladd) som batteridrivna elverktyg (utan elsladd).

1) Arbetsplatssäkerhet

a) Se till att ditt arbetsområde är rent och har god be- lysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.

2) Elsäkerhet

a) Elverktygets stickkontakt måste passa i eluttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med jordade elverktyg. Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Använd inte produkten i regn eller väta. Detta kan öka risken för elektrisk stöt.
d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.

f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.

3) Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.
b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för personskador.
c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.
d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka personskador.
e) Undvik en onormal kroppshållning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.
f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och längt här kan fastna i rörliga delar.
g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammutsugning kan minska risker orsakade av damm.
h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.

4) Användning och behandling av elverktyget

a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.
b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.
c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskininställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgård förhindrar att du startar elverktyget oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.

e) Ta väl hand om elverktyg och insatsverktyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.

g) Använd elverktyg, tillbehör, insättningsverktyg osv. enligt dessa anvisningar. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.

h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor till- läter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

5) Användning och hantering av batteridrivna verktyg

a) Ladda batterier endast med laddare som rekommenderas av tillverkaren. Med en laddare som ska användas med en viss typ av batterier finns det brandrisk om den används med andra batterier.

b) Använd därför endast batterier som är avsedda för elverktyg. Användning av andra batterier kan leda till skaderisk och brandrisk.

c) Håll batteri som inte används borta från gem, mynt, nycklar, spik, skruvar eller andra små metallföremål som kan förorsaka överbryggning av kontakterna. Kortslutning av batterikontakter kan leda till brännskador eller brand.

d) Vid felaktig användning kan batteriet läcka vätska. Undvik kontakt med sådan vätska. Vid tillfällig kontakt, spola det berörda området med vatten. Om vätska kommer in i ögonen, sök medicinsk vård. Läckande batterivätska kan orsaka hudirritation eller brännskador.

e) Använd inte skadade eller ändrade batterier. Skadade eller ändrade batterier kan bete sig oförutsägbart och börja brinna eller explodera.

f) Utsätt inte batterier för eld eller höga temperaturer. Eld eller temperaturer över 130 °C kan leda till explosion.

g) Följ anvisningarna för laddning och ladda aldrig batteriet eller verktyget utanför det i bruksanvisningen angivna temperaturområdet. Felaktig laddning eller laddning utanför det tillåtna temperaturområdet kan förstöra batteriet och utgör en brandfara.

6) Service

a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.

b) Serva aldrig skadade batterier. Allt underhåll av batterier ska endast utföras av tillverkaren eller auktoriserade servicecenter.

Säkerhetsanvisningar för gräsklippare

a) Använd inte gräsklipparen vid dåligt väder och särskilt inte vid åska. Detta minskar risken att bli träffad av blixten.

b) Undersök arbetsområdet noga avseende vilda djur. Vilda djur kan skadas av gräsklipparen när den är igång.

c) Kontrollera arbetsområdet noga och ta bort alla stenar, stockar, ledningar, ben och främmande föremål. Utslungade delar kan leda till personskador.

d) Före användning av gräsklipparen, kontrollera alltid att klippkniven och klippenheten inte är slitna eller skadade. Utslitna eller skadade delar ökar risken för personskador.

e) Kontrollera gräsuppsamlaren regelbundet avseen-de slitage eller nötning. En utsliten eller skadad gräsuppsamlare ökar risken för personskador.

f) Låt skyddskåporna sitta kvar. Skyddskåpor måste fungera och vara korrekt fastsatta. En lös, skadad eller icke korrekt fungerande skyddskåpa kan leda till personskador.

g) Håll kylluftsintagsöppningarna fria från avlagringar. Blockerade luftintag och avlagringar kan leda till överhettning eller brandrisk.

h) Använd alltid halksäkra säkerhetsskor vid drift av gräsklipparen. Arbeta aldrig barfota eller med öppna sandaler. På så sätt minskar du risken för fotskada vid kontakt med den roterande klippkniven.

i) Använd alltid långbyxor vid drift av gräsklipparen. Bar hud ökar sannolikheten för personskador på grund av utslungade delar.

j) Använd inte gräsklipparen i blött gräs. Gå då, spring aldrig. På så sätt minskar du risken för att halka och ramla, vilket skulle kunna leda till personskador.

k) Använd inte gräsklipparen i allt för kraftiga sluttningar. På så sätt minskar risken att man tappar kontrollen, halkar och ramlar, vilket skulle kunna leda till personskador.

I) Se till att stå stadigt vid arbeten i sluttningar; arbeta alltid tvärs över sluttningen, aldrig uppåt eller nedåt, och var extremt försiktig när du ändrar arbetsriktning. På så sätt minskar risken att man tappar kontrollen, halkar och ramlar, vilket skulle kunna leda till personskador.

m) Var särskilt försiktig när du klipper baklänges eller drar gräsklipparen till dig. Var alltid uppmärksam på omgivningen. Detta minskar snubbelrisken under arbetet.

n) Rör inte vid knivar eller andra farliga delar som fortfarande rör sig. På så sätt minskar risken för personskador på grund av rörliga delar.

o) Se till att alla strömbrytare är frånkopplade och ta bort säkerhetsnyckeln innan du tar bort fastnat material eller rengör gräsklipparen. Oväntad drift av gräsklipparen kan leda till allvarliga personskador.

p) Om ett främmande föremål träffas, stäng omedelbart av produkten och ta bort batteriet. Kontrollera om produkten är skadad och utför nödvändiga reparationer innan du startar om och använder produkten. Om produkten börjar vibrera onormalt krävs en omedelbar inspektion.

Ytterligare säkerhetsanvisningar

• Tillåt aldrig barn eller andra personer som inte känner till bruksanvisningen att använda gräsklipparen. Det kan finnas lokala bestämmelser som fastställer lägsta ålder.
• Använd aldrig gräsklipparen när andra personer, i synnerhet barn, eller husdjur befinner sig i närheten. Kom ihåg att användaren är ansvarig för olyckor med andra personer eller deras egendom.
• Klipp endast när det råder tillräckligt god sikt. Andra personer i närheten bör hålla avständ till maskinen.
• Om du lämnar över produkten till någon annan person, lämna då även över instruktionsmanualen.

OBS

Risk för stenskott!

Kör aldrig över grus med motorn igång.

• Kontrollera alltid visuellt före användningen om kniven och fästbultarna är slitna eller skadade. För att undvi- ka obalans får slitna och skadade knivar och bultar bara bytas satsvis.
• Var försiktig när du gör justeringar på maskinen och undvik att klämma fingrarna mellan den rörliga kniven och styva delar på produkten.
• Var särskilt försiktig när du klipper på branta sluttningar och närliggande skräphögar, diken eller dammar.
• Undvik platser där hjulen inte längre kan greppa eller där klippningen är osäker.
• Att köra produkten med för hög hastighet kan öka risken för olyckor.
• Se upp för trafiken när du befinner dig nära en gata.
• Lyft eller bär aldrig en gräsklippare med motorn igång.
• Stoppa kniven om gräsklipparen behöver lutas, vid förflyttning över andra områden än gräs och när du flyttar gräsklipparen till och från det område som ska klippas.
• Starta motorn med försiktighet enligt tillverkarens instruktioner. Se till att det finns tillräckligt avständ mellan fötterna och kniven.
• När du startar motorn får gräsklipparen inte lutas, om inte gräsklipparen måste lyftas under arbetet. I så fall ska du bara tippa maskinen så mycket som verkligen behövs och lyft bara upp den sidan som är vänd från användaren.
• Lägg aldrig händer eller fötter på eller under roterande delar. Håll dig alltid borta från utkastöppningen.
• Använd endast knivar och tillbehör som rekommenderas av tillverkaren. Användning av andra tillsatsverktyg och andra tillbehör kan innebära skaderisker för användaren.
• Håll alltid produkten i gott drifttillständ.

• Det är nödvändigt att ta tillräckligt med raster för att minska buller- och vibrationsexponeringen.

• Observera att felaktigt underhåll användning av reservdelar som inte uppfyller kraven eller borttagning eller modifiering av säkerhetsanordningar kan leda till skada på produkten och allvarliga personskador på den person som arbetar med den.

• Observera att produktens säkerhetssystem eller enheter inte får manipuleras eller inaktiveras. Ta aldrig bort delar som används för säkerhet.

VAR FÖRSIKTIG

Gräsklipparen får inte användas utan att gräsuppsam- lingssäcken eller den självstängande avskiljande skyddsanordningen för utkastöppningen är på plats.

- Använd aldrig gräsklipparen med skadade skyddsanordningar eller galler eller utan anslutna skyddsanordningar, t.ex. baffelplattor och/eller gräsuppsamlare.

Kvarstående risker

Produkten är konstruerad enligt senaste teknik och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Skador på hörseln om inget föreskrivet hörselskydd används.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.
• Använd produkten på det sätt som rekommenderas i den här instruktionsmanualen. Då får du en produkt som ger optimal effekt.
• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.

WARNING

Elverktyget alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

WARNING

Vid längre arbeten kan vibrationer i händerna på användaren orsaka cirkulationsrubbningar (Raynauds syndrom).

Raynauds syndrom är en kärlsjukdom i vilken de små blodkärlen i fingrar och tår krampar. De drabbade områdena förses inte längre med tillräckligt med blod och blir därför mycket bleka. Den frekventa användningen av vibrerande produkter kan orsaka nervskador hos personer vars blodflöde är nedsatt (t.ex. diabetiker, rökare).

Om du märker ovanliga funktionsnedsättningar, avbryt arbetet och kontakta läkare.

OBS

Produkten ingår i 20V IXES-serien och får endast drivas med batterier från denna serie. Batterier får endast laddas med laddare från denna serie. Beakta då uppgifterna från tillverkaren.

WARNING

Observera säkerhetsinstruktionerna och instruktionerna för laddning och korrekt användning som finns i bruksanvisningen för ditt batteri och laddare i 20V IXES-serien. En detaljerad beskrivning av laddningsprocessen och ytterligare information finns i denna separata anvisning.

6 Tekniska specifikationer

Märkspänning 40 V (2 x 20 V)

Klippbredd 380 mm

Klipphöjd 6-dubbelt justerbar

Höjdjustering styrstång 3-dubbel

Höjdinställning 25–75 mm

Uppsamlingssäckens volym 45 L

Vikt (utan batteri) 14,2 kg

Knivinformation:

Tillverkare: Royal Garden

Knivkod: RG7A107

Med förbehåll för tekniska ändringar!

Buller och vibration

WARNING

Buller kan ha allvarlig inverkan på din hälsa. Om maskinbullret överskrider 85 dB ska du och personer som befinner sig i närheten bära lämpligt hörselskydd.

Buller- och vibrationsvärdena har fastställts enligt standardiserade mätförfaranden.

Typvärden buller

Ljudtryck L_pA	79,2 dB
Mätosäkerhet K_pA	3,0 dB
Ljudeffekt L_wA	90,3 dB
Mätosäkerhet K_wA	2,37 dB

Det angivna totalvärdet för vibrationer och det angivna bulleremissionsvärdet har uppmätts med ett standardiserat testförfarande och kan användas för att jämföra ett elverktyg med ett annat.

Det angivna bulleremissionsvärdet och det angivna totalvärdet för vibrationer kan också användas för en preliminär uppskattning av belastningen.

WARNING

Bulleremissionerna och vibrationsemissionsvärdet kan avvika från de angivna värdena under den faktiska användningen beroende på hur elverktyget används, och påverkas framför allt av vilken typ av arbetsstycke som bearbetas.

Försök att hålla en så låg belastning som möjligt. Exempel på åtgärder: arbetstidens begränsning. Här ska hänsyn tas till alla delar av driftcykeln (till exempel de tider när elverktyget är avstängt och när det visserligen är startat men körs utan belastning).

7 Uppackning

WARNING

Produkten och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportskador. Rapportera eventuella skador omedelbart till transportföretaget som levererade produkten. Senare reklamationer kan inte behandlas.
• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av instruktionsmanualen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer och produkttyp samt tillverkningsår vid beställningar.

8 Montering

VAR FÖRSIKTIG

Skaderisk!

Sätt inte i batteriet förrän verktyget är förberett för användning.

VAR FÖRSIKTIG

Skaderisk på grund av roterande kniv. Arbeta endast på produkten när kniven är avstängd och står stilla!

OBS

Montera klart hela produkten före idrifttagning!

OBS

Se till att kabeln inte kläms vid montering.

8.1 Montera den undre skjutbygeln (4) (bild 1, 3, 4)

Anvisning:

Var noga med att kuggarna passar.

1. Sätt den undre skjutbygeln (4) på de förmonterade skruvarna.
2. Skruva fast de undre skjutbyglarna (4) med vardera en rundbricka (4a) och en snabbspännspak (4b) på båda sidor. Se till att kabeln (10) som senare kommer att fästas med ett kabelclips (9) inte är i vägen.
3. Lås de båda snabbspännspakarna (4b) genom att trycka dem i riktning mot den undre skjutbygeln (4). De måste ligga an mot den undre skjutbygeln (4) så att det går att spänna med medelhög kraft. Annars måste snabbspännspakarna (4b) vridas medurs för att spänna eller moturs för att lossa.

8.1.1 Justera positionen för den undre skjutbygeln (4) (bild 5)

Anvisning:

Tre positioner är möjliga.

Var noga med att kuggarna passar.

1. Öppna de båda spännspakarna (4b).
2. Lossa de båda spännspakarna (4b) genom att vrida dem moturs.
3. Sätt den undre skjutbygeln (4) i önskad position (rikta in dig efter markeringarna).
4. Stäng den undre skjutbygeln (4) igen (se 8.1).

8.2 Montera den övre skjutbygeln (2) (bild 6, 7)

1. Skruva fast den övre skjutbygeln (2) på den undre skjutbygeln (4) med vardera en skruv med platt skulle (2a), rundbricka (2b), en cylindermutter (2d) och en snabbspännspak (2c) på båda sidor. Två positioner är möjliga.
2. Lås de båda snabbspännspakarna (2) genom att trycka dem i riktning mot den övre skjutbygeln (2). De måste ligga an mot den övre skjutbygeln (2) så att det går att spänna med medelhög kraft. Annars måste snabbspännspakarna (2b) vridas medurs för att spänna eller moturs för att lossa.

8.3 Montera kabelhållare (9) (bild 1, 8)

1. Kläm in de båda kabelhållarna (9) vardera på den övre skjutbygeln (2) och den undre skjutbygeln (4) och fixera kabeln (10).

8.4 Montera gräsuppsamlingssäck (5) (bild 9)

1. Sätt gummiläpparna (5b) på motsvarande ställen inifrån över ramen (5c).

8.5 Montera bärhandtaget (5a) på gräsuppsamlingssäcken (5) (bild 9)

1. Sätt bärhandtaget (5a) på gräsuppsamlingssäcken (5) i det avsedda fästet på ovansidan av gräsuppsamlingssäcken (5).

9 Före idrifttagning

ANVISNING

Ett visst buller från denna produkt är oundviklig. Skjut upp bullerintensivt arbete till godkända och fastställda tider. Om det är nödvändigt, håll dig till viloperioder och begränsa arbetets längd till ett minimum.

Bär lämpligt hörselskydd för ditt personliga skydd och för att skydda personer i närheten.

9.1 Ställ in klipphöjd (bild 10)

OBS

Klipphöjden får endast justeras när motorn är avstängd.

• I tätt, högt gräs ska du ställa in den högsta klippnivån och klippa långsammare. En hög klipphöjd bör väljas för säsongens första klippning. Justera klipphöjden så att produkten inte överbelastas.
  • Välj klipphöjd baserat på gräsmattans faktiska längd.
• Genomför flera passeringar så att maximalt 4 cm gräsmatta tas bort på en gång.

6 olika klipphöjder kan ställas in:

Prydnadsgräsmatta Kommersiell gräsmatta
1 =	25 mm	4 =	55 mm
2 =	35 mm	5 =	65 mm
3 =	45 mm	6 =	75 mm

Klipphöjden justeras med hjälp spakarna för klipphöjd-sjustering (6).

1. Dra spaken för klipphöjdsjustering (6) utåt.
2. Flytta spaken för klipphöjdsjustering (6) till önskad position.
3. Släpp spaken för klipphöjdsjustering (6) igen. Spaken snäpper på plats i önskat läge.

9.2 Sätta i/ta ur batterierna (17) i batterihållarna (bild 11, 12)

Sätt i batteriet

1. Öppna skyddet (7).
2. Skjut in batterierna (17) i batterihållarna. Batterierna (17) hakar i att det hörs.
3. Stäng skyddet (7).

Ta ut batteriet

1. Öppna skyddet (7).
2. Tryck på upplåsningsknappen (18) på batterierna (17) och dra ut dem ur batterihållarna.
3. Stäng skyddet (7).

9.3 Förbered klippområdet

1. Inspektera området som ska klippas noggrant innan klippning.

2. Ta bort stenar, pinnar, ben, trådar, leksaker och andra föremål som produkten kan slunga iväg.

3. Se till att inga personer uppehåller sig på den yta som ska klippas.

10 Manövrering

Den batteridrivna gräsklipparen har ett skärverktyg som roterar parallellt med snittnivån. Den är utrustad med en kraftfull och tyst elmotor, en robust käpa, en säkerhetsbygel, en säkerhetsnyckeln, ett dubbelsidig gräskantsindrag och en gräsuppsamlingssäck. Dessutom är produkten 6-dubbelt höjdjusterbar och har hjul som löper smidigt. Manövreringsdelarnas funktion beskrivs i de efterföljande beskrivningarna.

WARNING

Skaderisk!

Ta bort batteriet från elverktyget innan du utför något arbete på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt när du transporterar och förvarar det. Det finns risk för skador om strömbrytaren trycks in oavsiktligt.

OBS

Se till att omgivningstemperaturen under arbetet inte överstiger 50 °C och inte sjunker under -20 °C.

OBS

Produkten ingår i 20V IXES-serien och får endast drivas med batterier från denna serie. Batterier får endast laddas med laddare från denna serie. Beakta då uppgifterna från tillverkaren.

10.1 Gräsklippning med gräsuppsamlingssäck

OBS

Använd inte produkten utan fullständigt monterad gräs- upsamlingssäck eller utan mulchinginsats.

OBS

Ta endast bort eller sätt på gräsuppsamlingssäcken när motorn är avstängd och kniven är stillastående.

10.1.1 Sätta i gräsuppsamlingssäcken (5) (bild 9, 13)

1. Lyft upp utkastluckan (8).
2. Lyft gräsuppsamlingssäcken (5) i bärhandtaget (5a).
3. Häng gräsuppsamlingssäcken (5) i gräsuppsamlingssäckens upphängning på baksidan av produkten.
4. Lägg ner utkastluckan (8), den håller gräsuppsam- lingssäcken (5) på plats.

10.1.2 Nivåindikering (3) på gräsuppsamlingssäcken (5) (bild 13)

Luftströmmen som alstras av kniven lyfter upp nivåindikeringen. Om gräsuppsamlingssäcken är full stoppar luftströmmen. Om luftströmmen är för liten faller nivåindikeringen. Detta är en anvisning om att tömma gräsuppsamlingssäcken.

Nivåindikeringen kan endast fungera felfritt vid optimal luftström. Yttre påverkan som vätt, tätt eller högt gräs, läga klippnivåer, nedsmutsning eller liknande kan påverka luftströmmen och nivåindikeringens funktion.

• Lucka öppen: Gräsuppsamlingssäcken fylls
• Lucka stängd: Gräsuppsamlingssäcken är fylld

10.1.3 Tömma gräsuppsamlingssäcken (5) (bild 9, 13, 14)

WARNING

Stäng av motorn och vänta tills kniven stannat innan gräsuppsamlingssäcken tas av.

OBS

Skaderisk!

Ta bort gräsuppsamlingssäcken endast när motorn är avstängd och kniven är stillastående.
Så snart gräsrester börjar bli liggande måste gräsuppsamlingssäcken tömmas.

1. För att ta bort gräsuppsamlingssäcken (5) lyfter du upp utkastluckan (8).
2. Ta ut gräsuppsamlingssäcken (5) med hjälp av bärhandtaget (5a). Enligt säkerhetsföreskrifterna stängs utkastluckan (8) när gräsuppsamlingssäcken (5) lossas och stänger utkastöppningen.

Om gräsrester sitter fast i öppningen är det lämpligt att dra gräsklipparen cirka 1 m för att starta motorn lättare.

OBS

Ta inte bort klipp från klipparen och på arbetsverktygen för hand eller med fötterna, utan med lämpliga hjälpmedel som borste eller kvast.

För att säkerställa en god uppsamling måste gräsuppsamlingssäcken (5) rengöras efter användning.

10.2 Klippa med mulchinginsats

Vid mulching sönderdelas klippet i den stängda gräsklipparkåpan och fördelas igen på gräsmattan. Det sker ingen uppsamling av gräs. Det fina gräsklippet faller tillbaka i gräsmattan som naturlig gödning, fuktar gräsmattan och försörjer den med viktiga näringsämnen.

ANVISNING

Mulching är endast möjligt med en relativt kort gräsmatta.

10.2.1 Sätta i mulchinginsatsen (13) (bild 13, 15, 16)

1. Lyft upp utkastluckan (8).
2. Ta ut gräsuppsamlingssäcken (5) (om den är isatt) med hjälp av bärhandtaget (5a).
3. Lyft upp utkastluckan (8) och sätt i mulchinginsatsen (13).
4. Ställ in klipphöjden (se9.1).

Anvisning:

Klipp ned gräset med 2 cm vid 4-6 cm gräshöjd.

10.2.2 Skillnad mellan gräsklippning och gräsmulching (bild 13, 16)

Vid användning av mulchinginsatsen (13) samlas inte gräsklippet upp i en gräsuppsamlingssäck utan sönderdelas och fördelas på gräsmattan. Näringsämnena som finns i gräsklippet bryts på så sätt ned av marklevande organismer och bildar ett näringskretslopp. En mulchad gräsmatta behöver därför inte alls gödslas lika ofta.

I princip gäller att gräsmattan måste klippas relativt ofta så att endast små mängder mulch ligger kvar på gräsmattan. Därför är det bäst att mulcha gräsmattan minst en gång i veckan och ställa in gräsklippningsmaskinen så att endast ca 40 % av gräsmattans höjd mulchas. Om mulchet ligger synligt kvar på gräsytan (till exempel vid årets första gräsklippning eller vid kraftig tillväxt) bör man arbeta med gräsuppsamlingssäcken (5).

10.3 Säkerhetsnyckel (14) (bild 1, 17)

Anvisning:

Produkten kan endast startas om säkerhetsnyckeln är isatt i produkten.

1. Öppna skyddet (7).
2. Sätt i batterierna (17) enligt beskrivningen i 9.2.
3. Sätt i säkerhetsnyckeln (14).
4. Stäng skyddet (7).

WARNING

Skaderisk!

När du kopplar från produkten, stäng av motorn, vänta tills den stannat, ta bort batteriet och dra ut säkerhetsnyckeln.

10.4 Knivens stoppanordning (bild 1, 18)

Före varje idrifttagning måste du kontrollera knivens stoppanordning. Starta motorn enligt beskrivningen i 10.4.

1. Släpp säkerhetsbygeln (1). Motorn stängs av och kniven (16) bromsas.
2. Kniven (16) måste stanna inom 7 sekunder.

10.5 Koppla till/från produkten (bild 18)

Anvisning:

Koppla till

1. Håll Till-/Från-brytaren (11) intryckt och dra säkerhetsbygeln (1) bakåt.

Koppla från

1. Släpp säkerhetsbygeln (1).
2. Dra ut säkerhetsnyckeln (14).
3. Ta bort batteriet.

VAR FÖRSIKTIG

Efter avstängning fortsätter produkten att köras. Vänta tills enheten har stannat helt.

10.6 After klipping

- Kontrollera alla skruvar och muttrar innan du använder dem igen. Dra åt de lösa skruvarna.

• Töm gräsuppsamlingssäcken innan du använder den igen.
• Observera även kapitlet "Förvaring".

11 Rengöring och underhåll

WARNING

Överlåt underhållsarbete som inte beskrivs i denna driftmanual till en fackverkstad. Använd endast originalreservdelar.

WARNING

Felaktiga underhålls- eller rengöringsarbeten kan orsaka personskador!

WARNING

Vid rengörings-, reparations- och underhållsarbeten kan produkten kan starta oavsiktligt vilket kan leda till personskador och brännskador.

– Koppla från produkten.
- Ta bort batteriet.
– Låt produkten svalna.

VAR FÖRSIKTIG

Bär skyddshandskar när kniven hanteras!

• Dra ut säkerhetsnyckeln.

11.1 Rengöring

• Se till att skyddsutrustningar, ventilationsöppningar och motorhus är så fria från damm och smuts som möjligt. Torka av produkten med en ren trasa*, eller blås ren den med tryckluft* med lågt tryck. Vi rekommenderar att produkten rengörs direkt efter varje användning.
• Ventilationsöppningar måste alltid vara fria.

• Rengöring med trädgårdsslang rekommenderas endast vid lågt tryck. En högtryckstvätt är inte lämplig för rengöring av produkten.

• Lossa gräsuppsamlingssäcken och borsta ur den med en borste. Du kan också grovrengöra gräsklipparens kåpa med borsten.

• Rengör gräsklipparens undersida med en spatel och en borste. Spateln hjälper till att avlägsna grova och större växtrester från området runt knivarna (16). Rengöringen av underredet är enklare och grundligare direkt efter användning. Då är smuts och växtrester fortfarande färska och kan lättare lossas.
• Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa produktens plastdelar. Se till att inget vatten kan hamna i produktens inre.
• Kontrollera att gräsutkastet är fritt från gräsrester och ta bort dem vid behov.

11.2 Underhåll

WARNING

Skaderisk!

Ta bort batteriet från elverktyget innan du utför något arbete på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt när du transporterar och förvarar det. Det finns risk för skador om strömbrytaren trycks in oavsiktligt.

11.2.1 Byta (16) (bild 19)

WARNING

Det finns risk för personskador vid arbeten med en skadad kniv.

• Använd skyddshandskar!
  – Av säkerhetsskäl får du endast slipa och balansera din kniv hos en auktoriserad fackverkstad. För att uppnå ett optimalt arbetsresultat rekommenderas det att kniven kontrolleras en gång om året.

• Vid byte av kniven får endast originalreservdelar användas.

• Håll försiktigt fast kniven (16) med ena handen.

• Vrid knivkruven (15) moturs med hjälp av en gaffelnyckel nyckelvidd 13 (ingår inte i leveransomfånget).
• Ta bort knivskruven (15) och rundbrickan.
• Montera den nya kniven (16) i omvänd ordningsföljd. Fäst knivskruven (15) ordentligt. Se till att kniven (16) är korrekt placerad i fästbulten och ligger an i jämnhöjd.
• Knivskruven (15) har ett åtdragningsmoment på 45 Nm. Byt ut knivskruven (15) samtidigt som du byter ut bladet (16).

11.2.2 Skadade knivar (16) (bild 19)

Om kniven (16) skulle ha kommit i kontakt med ett hinder:

• Stäng av motorn, vänta tills den stannat, ta bort batteriet och dra ut säkerhetsnyckeln.
• Kontrollera kniven (16) avseende skador.
• Skadade eller böjda knivar (16) måste bytas ut.
  • Räta aldrig ut en böjd kniv (16) igen.
• Arbeta aldrig med en böjd eller kraftigt nedsliten kniv (16), detta orsakar vibrationer och ytterligare skador på gräsklipparen.

12 Förvaring och transport

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats som dessutom är oåtkomlig för barn.

Den optimala förvaringstemperaturen är mellan 5 °C och 30 °C.

Förvara produkten i originalförpackningen.

Täck över produkten för att skydda den mot damm eller fukt. Förvara bruksanvisningen vid produkten.

WARNING

Skaderisk!

Ta bort batteriet från elverktyget innan du utför något arbete på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt när du transporterar och förvarar det. Det finns risk för skador om strömbrytaren trycks in oavsiktligt.

12.1 Fälla ihop den övre skjutbygeln (2) (bild 1, 7, 13)

WARNING

Risk för klämskador!

Håll alltid skjutbygeln med en hand på den högsta punkten.

– Sätt aldrig fingrar mellan den övre och undre skjutbygeln.

För att spara utrymme är den övre skjutbygeln (2) hopfällbar.

1. Ta av gräsuppsamlingssäcken (5).
2. Öppna snabbspännspaken (2c) på den övre skjutbygeln (2).
3. Lossa snabbspännspakarna (2c) genom att vrida dem moturs.
4. Fäll den övre skjutbygeln (2) nedåt. Kabeln (10) får inte klämmas i samband med detta.

12.2 Förberedelse för förvaring

1. Ta bort batteriet.
2. Töm produkten helt.
3. Rengör produkten och kontrollera om det finns skador.

13 Reparation och reservdelsbeställning

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

OBS

Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.

Kontakta kundtjänst eller auktoriserad fackpersonal. Detsamma gäller tillbehör.

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

13.1 Reservdelsbeställning

Vid beställning av reservdelar ska följande uppgifter anges:

• Modellbeteckning
• Artikelnummer
• Uppgifter på typskylten

Reservdelar/tillbehör

Batteri SBP2.0 artikel-nr: 7909201708
Batteri SBP4.0 artikel-nr: 7909201709
Laddare SBC2.4A artikel-nr: 7909201710
Laddare SBC4.5A artikel-nr: 7909201711
Laddare SDBC2.4A artikel-nr: 7909201712
Laddare SDBC4.5A artikel-nr: 7909201713
StarterKit SBSK2.0 artikel-nr: 7909201720
StarterKit SBSK4.0 artikel-nr: 7909201721
Kniv artikel-nr: 7911200650
Knivskruv artikel-nr: 5911414001

14 Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade softunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

15 Felsökning

Den följande tabellen innehåller felsymtom och beskriver hur de kan avhjälpas om din produkt någon gång inte skulle arbeta som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt, kontakta din serviceverkstad.

Störning	Möjliga orsaker Åtgärd
Produkten kan inte startas.	Batteriets prestanda är för svag.	Ladda batteriet.
	Batteriet är inte korrekt isatt.	Skjut in batteriet i batterihållaren. Batteriet hakar i så att det hörs.
	Till-/Från-brytaren är defekt.	Kontakta vår kundtjänst.
	Motorn är defekt.

- Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

• Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverkarens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

Anmärkningar för litium-jon-batterier

Ta ut det uppladdningsbara batteriet före avfallshanteringen!

• Släng inte batteriet i hushållsavfall, i eld (explosionsrisk) eller i vatten. Skadade batterier kan skada miljö och hälsa om giftiga ångor eller vätskor läcker ut.
• Defekta eller använda batterier måste återvinnas i enlighet med direktiv 2023/1542/EG.
• Lämna in apparaten och laddaren på en behandlingsanläggning. Plast- och metalldelarna som används kan sorteras sortrent åtskilda och på så sätt återvinnas.
• Avfallshantera batterier urladdade. Vi rekommenderar att tejpa för polen för att skydda mot kortslutning. Öppna inte batteriet.
• Avfallshantera batterier enligt lokala föreskrifter. Lämna in batterier på ett uppsamlingsställe för gamla batterier där de kan återvinnas miljövänligt. Fråga ditt lokala avfallsföretag om detta.

Ojämn gång, produkten vi-brerar kraftigt.	Snabbspännspaken är lös. Kontrollera snabbspännspaken.
	Knivfästet är löst. Kontrollera knivfästet.
	Kniv obalanserad. Byt ut kniven.
Motorn går inte. Säkerhetsbygeln är inte dragen. Dra säkerhetsbygeln.
Gräsutsläppet är orent. Klipphöjd för låg. Ställ in klipphöjd.

16 Garantivillkor – Scheppach 20V IXES Serie

Revisionsdatum 2024-04-25

Ärade kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om en produkt inte fungerar som den ska beklagar vi detta mycket och ber dig kontakta vår serviceavdelning på adressen nedan. Vi hjälper dig även gärna per telefon på vårt servicenummer. Följande information är avsedd att hjälpa dig att hantera och lösa problem smidigt i händelse av skada.

När garantianspråk ska ställas gäller följande:

1. Dessa garantivillkor reglerar våra extra tillverkargarantitjänster för köpare (privata slutanvändare) av nya produkter. Lagstadgade garantianspråk berörs inte av denna garanti. För dem ansvarar återförsäljaren som sålt produkten till dig.

2. Tillverkarens garanti omfattar endast brister på en av dig köpt produkt som beror på ett material- eller tillverkningsfel. Om det uppstår material- eller tillverkningsfel under denna garantitid väljer tillverkaren i egenskap av garantigivare inom ramen för denna garanti att erbjuda en av nedanstående tjänster:

- Kostnadsfri reparation av varan

- Kostnadsfritt byte av varan mot en likbördig artikel (ev. även byte mot en nyare modell om den ursprungliga varan inte längre är tillgänglig).

Ersatta produkter eller delar övergår i vår ägo. Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller yrkesmässig användning. Garantin gäller därför inte om produkten under garantitiden utsatts för kommersiell, hantverksmässig eller yrkesmässig användning eller för likvärdiga påfrestningar.

3. Vår garanti gäller inte:

- Skador på produkten orsakade av att monteringsanvisningarna inte följts, felaktig installation, ignorerande av bruksanvisningen (t.ex. anslutning till felaktig nätspänning eller typ av ström) eller av underhålls- och säkerhetsföreskrifterna eller genom att produkten används under olämpliga miljöförhållanden eller av bristande skötsel och underhåll.

- Skador på produkten som uppkommit genom felaktig eller okunnig användning (t.ex. överbelastning av produkten eller användning av icke tillåtna verktyg eller tillbehör), främmande föremål som

trängt in i produkten (t.ex. sand, stenar eller damm), transportskador, våld eller främmande påverkan (t.ex. fall).

- Skador på produkten eller på delar av produkten som beror på vanligt slitage vid avsedd användning (driftförhållanden) eller annat naturligt slitage liksom skador och/eller slitage av slitdelar.

- Brister på produkten som beror på användning av tillbehörs-, kompletterings- eller reservdelar som inte är originaldelar eller inte använts på avsett vis.

- Produkter som utsatts för förändringar eller modifieringar.

- Mindre avvikelser från börtillståndet som är irrelevanta för produktens värde och användbarhet.

- Produkter som reparerats egenmäktigt, i synnerhet om dessa genomförts av obehörig utomstående.

- Om produktens märkning eller id-information (maskindekalen) saknas eller är oläsbar.

- Produkter som är mycket smutsiga och därför avvisas av servicepersonalen.

- Skadestånd och följdskador är generellt uteslutna från denna garanti.

1. Garantitiden är normalt 5 år (12 månader för batterier) och börjar vid produktens inköpsdatum. Datumet på det ursprungliga inköpskvittot gäller. Garantianspråk måste göras omedelbart efter att man blir medveten om avvikelsen. Inga garantianspråk kan ställas när garantitiden har löpt ut. Reparation eller utbyte av produkten medför ingen förlängning av garantitiden, inte heller inleds en ny garantitid efter sådan åtgärd eller efter eventuell montering av reservdelar. Detta gäller även då service utförs på plats. Anspråk på garantin förutsätter att tillverkaren i egenskap av garanti-givare på begäran får möjlighet att kontrollera garanti-ärendet genom att varan skickas in. Se till att undvika skador under transporten genom motsvarande för-packning. Den berörda produkten ska inlämnas eller skickas till kundtjänsten i rengjort skick tillsammans med en kopia av inköpskvittot - som innehåller information om inköpsdatum och produktnamn. Om en produkt skickas ofullständig, utan hela leveransomfånget, kommer de saknade tillbehören att krediteras/dras av om produkten byts ut eller återbetalning sker. Helt eller delvis demonterade produkter kan inte accepteras som garantifall. Vid oberättigad reklamation eller utanför garantitiden står kunden generellt för transportkostnader och transportrisk. Vänligen rapportera ett garantiärende i förväg till servicecentret (se nedan). I regel kommer man överens om att

den defekta produkten med en kort beskrivning av felet skickas till nedan angivna serviceadress via organiserad retur eller - vid reparationer utanför garantitiden - med tillräckligt porto, med hänsyn tagen till relevanta regler för förpackning och frakt. Tänk på att produkten (beroende på modell) av säkerhetsskäl ska vara fri från alla driftmedel vid retursändningen. Produkten som skickas till vårt servicecenter måste förpackas så att skador på den reklamerade produkten under transporten undviks. Efter genomförd reparation / utbyte sänder vi tillbaka produkten kostnadsfritt till dig. Om Produkter inte kan repareras eller utbytas kan vi, efter eget gottfinnande, återbetala ett belopp upp till inköpspriset för den defekta Produkten, med avdrag för slitage. Denna garanti gäller bara till förmån för den privata förstakunden och är inte säljas eller överlåtas.

1. Förlängning av garantitiden till 10 år: Scheppach erbjuder en extra förlängning av garantitiden på 5 år för produkter i serien Scheppach 20V. Därmed blir garantitiden för dessa produkter totalt 10 år. Undantagna är batterier, laddare och tillbehör. Denna garantitidsförlängning får man genom att registrera Scheppachprodukten från detta område online inom 30 dagar efter inköpsdatumet på https://garantie.scheppach.com. När online-registreringen lyckats får du en bekräftelse av garantiförlängningen för artikeln.

2. Kontakta vårt servicecenter för att meddela oss ditt garantiärende.

Använd helst formuläret på vår hemsida: https://www.scheppach.com/de/service

Skicka inga produkter utan att först ha kontaktat och meddelat vårt servicecenter.

Kontakt med vårt servicecenter är ett obligatoriskt krav för att göra anspråk på garantin. Garantikrav måste göras inom 14 dagar efter att felet upptäckts innan garantitiden löper ut. Originalkvittot och i förekommande fall bekräftelse på den artikelrelaterade garantiförlängningen måste finnas.

1. Bearbetningstid - I regel klarar vi av reklamationsärenden inom 14 dagar efter anmälan till värt servicecenter. Skulle undantagsvis bearbetningstiden överskridas, så kommer vi att informera dig i god tid.

2. Slitdelar är generellt undantagna från garantin! - Slitdelar är: a) medlevererade på- eller inbyggda batterier liksom b) alla modellberoende slitdelar (bland annat remmar, sågblad, insatsverktyg, slipskivor, filter, kolborstar etc., se bruksanvisningen). Djupurladdade batterier eller batterier med skadade höljen eller batteripoler är uteslutna från garantin.

3. Kostnadsberäkning - Produkter som inte eller inte längre omfattas av garantin reparerar vi mot betalning. Om du frågar vårt servicecenter kan du skicka in de defekta produkterna för en kostnadsberäkning och vid behov ge servicecentret tillstånd till reparation skriftligen (per post, e-post). Vi vidtar inga åtgärder utan att få klartecken.

Garantivillkoren gäller endast i den vid reklamationstillfället aktuella versionen och kan vid behov hämtas från vår hemsida (www.scheppach.com). Vid översättningar har alltid den tyska versionen företräde.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Tyskland)

Telefon: [phone]

E-Mail: [e-mail]

Internet: https://www.scheppach.com

Vi förbehåller oss rätten att när som helst göra ändringar i garantivillkoren utan föregående meddelande.

17 EU-försäkran om överensstämmelse

Original-försäkran om överensstämmelse

Tillverkare:

Scheppach GmbH

Vi förklarar under eget ansvar att produkten som beskrivs här överensstämmer med gällande riktlinjer och standarder.

Märke: SCHEPPACH

Art.-beteckning: BATTERIDRIVEN

GRÄSKLIPPARE

BC-MP380-X

Art.nr 5911414900

EU-direktiv:

2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2011/65/EU*

* Föremålet för försäkran ovan överensstämmer med bestämmelserna i Europaparlamentets och rådets direktiv 2011/65/EU av den 8 juni 2011 om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter.

Ansvarig för dokumentationen:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

10.2 Klipning med bioklip-indsats

Produktet kan kun startes, när sikkerhedsnøglen er isat produktet.

Forklaring av symbolene på produktet

Brukerveiledningen er del av produktet.

10.4 Knivstoppanordning (fig. 1, 18)

10.5 Slå på/av produktet (fig. 18)

Merknad:

Innkobling
