BCMP380X - Kosilnica SCHEPPACH - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžična kosilnica
Znamka	Scheppach
Model	BCMP380X
Širina košnje	380 mm
Višina košnje	6 stopenj, 25 - 75 mm
Prostornina košare za travo	45 L
Teža (brez baterije)	14,2 kg
Nazivna napetost	40 V (2 x 20 V)
Tehnologija baterije	Litij-ionska, serija IXES 20 V
Priporočena površina košnje	450 - 500 m²
Vrsta rezila	Jeklo, referenca RG7A107
Raven zvočnega tlaka (LpA)	79,2 dB(A)
Raven zvočne moči (LwA)	90,3 dB(A)
Vibracije (ročaj)	< 2,5 m/s²
Glavne funkcije	Košnja, mulčenje, zbiranje
Nastavitev višine košnje	6 položajev, stranska ročica
Nastavitev krmila	3 položaji (spodnji oprijem)
Zlaganje krmila	Da, za kompaktno shranjevanje
Varnostne naprave	Varnostni ključ, varnostni oprijem, zaustavitev rezila v < 7 s
Vzdrževanje	Čiščenje po uporabi, zamenjava rezila
Garancija	5 let (podaljšljivo na 10 let ob registraciji)
Shranjevanje	Suh, temen prostor, zaščiten pred zmrzaljo

Pogosto zastavljena vprašanja - BCMP380X SCHEPPACH

Kakšna je avtonomija baterije?

Avtonomija je odvisna od več dejavnikov: kapacitete baterije (Ah), višine košnje, vlage trave in gostote. Stroj je primeren za površino 450-500 m². Uporabljajte baterije serije IXES 20 V za optimalno delovanje.

Kako nabrusiti ali zamenjati rezilo?

Iz varnostnih razlogov naj rezilo brusi pooblaščena delavnica. Za zamenjavo izključite baterijo, odstranite varnostni ključ, nato odvijte vijak rezila (13 mm). Privijte nov vijak na 45 Nm. Uporabljajte samo rezilo z referenco RG7A107.

Kakšna je razlika med košnjo s košaro in mulčenjem?

S košaro se trava zbira v vreči 45 L. Pri mulčenju se trava drobi in porazdeli po trati, kar deluje kot naravno gnojilo. Uporabite priloženi nastavek za mulčenje in nastavite višino košnje tako, da odrežete le 2 cm trave višine 4-6 cm.

Kako nastaviti višino košnje?

Uporabite nastavitveno ročico (6) na ohišju. Potisnite jo navzven, premaknite na želeni položaj med 6 stopnjami (25 do 75 mm), nato spustite. Nastavitev opravite pri ugasnjenem motorju.

Kaj storiti, če kosilnica ne zažene?

Preverite, ali je baterija napolnjena in pravilno vstavljena (klik). Prepričajte se, da je varnostni ključ nameščen in obrnjen. Aktivirajte varnostni oprijem, medtem ko držite stikalo za vklop/izklop. Če težava ne izgine, kontaktirajte servisno službo.

Kako očistiti kosilnico?

Po vsaki uporabi odstranite baterijo in varnostni ključ. Očistite ohišje z lopatico in metlico. Za odprtine uporabite krpo ali stisnjen zrak. Nikoli ne uporabljajte visokotlačnega čistilnika. Ročno očistite košaro za travo.

Kateri varnostni ukrepi so pomembni?

Vedno nosite varnostne čevlje in dolge hlače. Ne kosite v mokrem vremenu ali na strmih pobočjih. Otroke in živali držite stran. Pred kakršnim koli posegom ugasnite motor, počakajte, da se rezilo ustavi, odstranite baterijo in varnostni ključ.

Kako shraniti kosilnico pozimi?

Skrbno jo očistite. Odstranite baterijo in jo shranite ločeno na suhem mestu pri temperaturi med 5 in 30 °C. Zložite krmilo za kompaktno shranjevanje. Kosilnico postavite v suh, temen prostor, zaščiten pred zmrzaljo, idealno v originalni embalaži.

Kje lahko naročim nadomestne dele?

Originalni deli Scheppach so na voljo prek servisne službe. Skenirajte QR kodo na domači strani ali kontaktirajte [e-mail]. Za rezilo naročite referenco 7911200650; za vijak rezila referenco 5911414001.

Kako aktivirati podaljšanje garancije na 10 let?

Registrirajte svoj izdelek na https://garantie.scheppach.com v 30 dneh po nakupu. Podaljšanje velja za stroj (brez baterije in polnilca). Shranite račun in potrditev registracije.

NAVODILA ZA UPORABO BCMP380X SCHEPPACH

2) Električna sigurnost

4) Uporaba i rukovanje električnim alatom

d) Spremite električne alate koje ne rabite izvan do-sega djece. Ne dopustite da električni alat rabe osobe koje nisu upoznate s njim ili koje nisu pročitale ove upute. Električni alati su opasni ako ih rabe neiskusne osobe.
e) Pozorno njegujte električne alate i radni alat. Provjerite funkcioniraju li pokretni dijelovi ispravno i da ne zapinju, jesu li dijelovi slomljeni ili toliko oštećeni toliko da onemogućavaju funkcioniranje električnog alata. Prije uporabe električnog alata zatražite popravak oštećenih dijelova. Mnoge nezgode uzrokovane su upravo lošim održavanjem električnih alata.
f) Alate za rezanje redovito oštrite i čistite. Pozorno održavani alati za rezanje s oštrim reznim rubovima manje će zapinjati i lakše ih je kontrolirati.
g) Rabite električni alat, radni alat, nastavke itd. prema ovim uputama. Pritom vodite računa o radnim uvjetima i zadatku koji valja obaviti. Uporaba električnih alata za primjene za koje on nije predviđen može uzrokovati opasne situacije.
h) Ručke i prihvatne površine moraju biti suhe, čiste i očišćene od ulja i masnoće. Skliske ručke i prihvatne površine ne omogućavaju sigurno rukovanje i nadzor nad električnim alatom u nepredviđenim situacijama.

5) Uporaba akumulatorskog alata i rukovanje njime

15 Otklanjanje neispravnosti

1 Uvod.... 181
2 Opis izdelka (sl. 1).... 182
3 Obseg dostave (sl. 2).... 182
4 Namenska uporaba.... 182
5 Varnostni napotki 183
6 Tehnični podatki.... 186
7 Razpakiranje 186
8 Montaža 186
9 Priprava na uporabo.... 187
10 Uporaba 188
11 Čiščenje in vzdrževanje 189
12 Skladiščenje in transport.... 190
13 Popravila in naročanje rezervnih delov ..... 190
14 Odlaganje med odpadke in reciklaža.... 191
15 Pomoč pri motnjah 191
16 Garancijski pogoji – serija Scheppach 20V IXES....192
17 EU izjava o skladnosti.... 193
18 Eksplozijska risba.... 361

Razlaga simbolov na izdelku

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
	Pozor! Neupoštevanje varnostnih znakov in opozoril, nameščenih na izdelku, ter neupoštevanje varnostnih oznak in navodil za uporabo lahko povzroči hude poškodbe ali celo smrt.
	Nosite zaščito za sluh.
	Na pobočju ne kosite navzgor ali navzdol.
	Izdelka ne izpostavljajte dežju. Izdelek lahko nameščate, skladiščite in uporabljate le v suhih razmerah.
	Ne vozite čez kable, ki ležijo na tleh!
	Nevarnost zaradi izvrženih delov pri delujo-čem motorju. Ohranite razdaljo do drugih oseb in otrok.

	Pred uporabo kosilnice odstranite naokrog ležeče majhne dele, ki bi jih lahko vrglo po zraku.
	Rok in nog ne približujte vrtečim se uporabljenim orodjem.
	Pozor! Rezilo deluje nekaj časa po izklopu!
	Izklop ali zagon izdelka
	Dolga rezila. Najv. širina reza.
	Vzdrževanje, predelavo, prilagajanje in čiščenje izvajajte samo, ko je motor izklopljen in je akumulator odstranjen.
	Vzdrževanje, predelavo, prilagajanje in čiščenje izvajajte samo, ko je motor izklopljen in je varnostni ključ odstranjen.
	Zagotovljen nivo moči zvoka izdelka.
	Litij ionski akumulator
	Izdelek ustreza veljavnim evropskim direktivam.
	Izdelek ustreza veljavnim srbskimi direktivam.

1 Uvod

Proizvajalec:

Scheppach GmbH

Želimo vam veliko veselja in uspeha pri delu z vašim no- vim izdelkom.

Napotek:

Proizvajalec tega izdelka skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tem izdelku ali poškodbe s tem izdelkom, do katerih pride pri:

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjava z njimi,
• nenamenski uporabi,

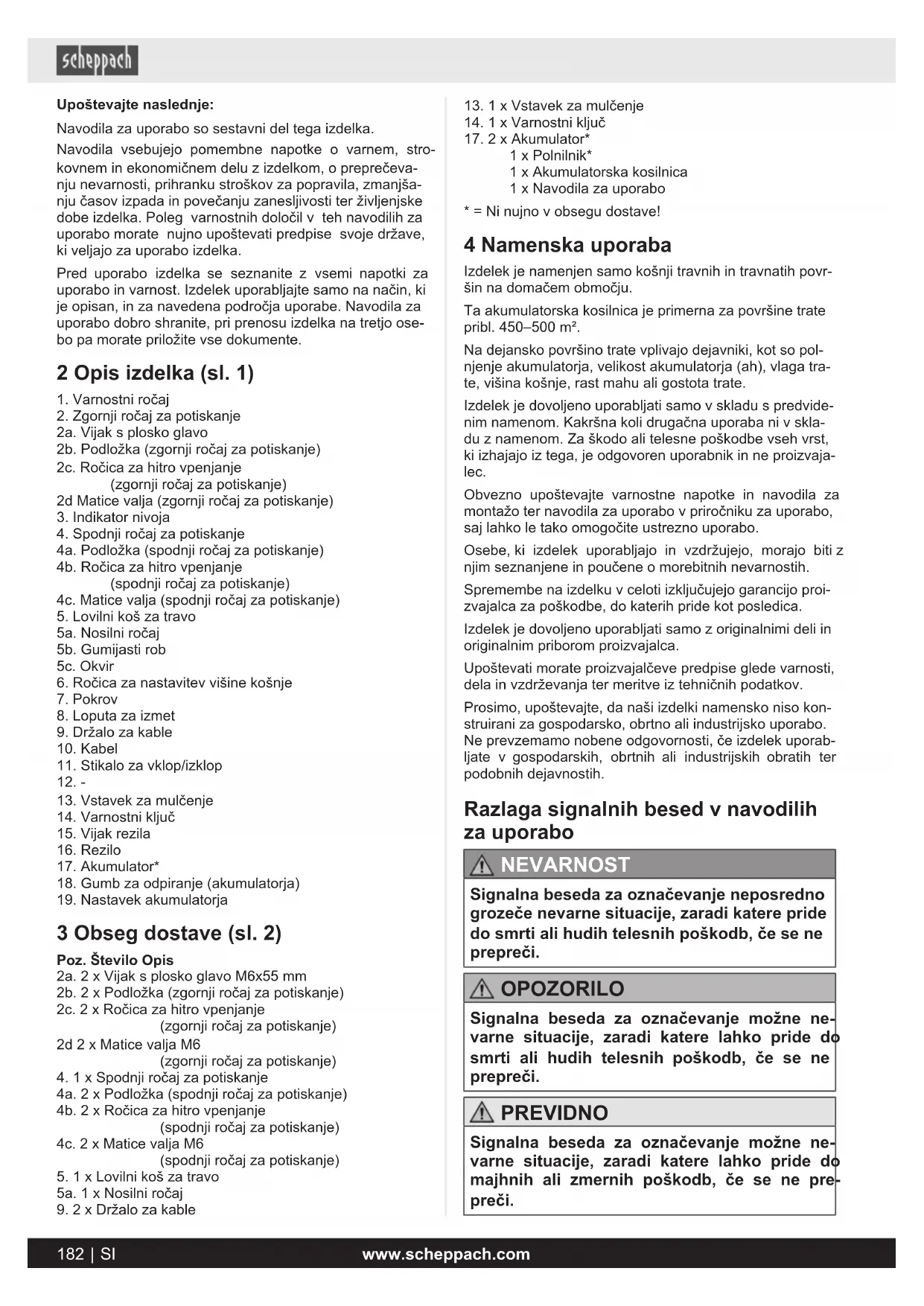

Upoštevajte naslednje:

Navodila za uporabo so sestavni del tega izdelka.

Navodila vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z izdelkom, o preprečevanju nevarnosti, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe izdelka. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo izdelka.

Pred uporabo izdelka se seznanite z vsemi napotki za uporabo in varnost. Izdelek uporabljajte samo na način, ki je opisan, in za navedena področja uporabe. Navodila za uporabo dobro shranite, pri prenosu izdelka na tretjo osebo pa morate priložite vse dokumente.

2 Opis izdelka (sl. 1)

1. Varnostni ročaj
2. Zgornji ročaj za potiskanje
   2a. Vijak s plosko glavo
   2b. Podložka (zgornji ročaj za potiskanje)
   2c. Ročica za hitro vpenjanje (zgornji ročaj za potiskanje)
   2d Matice valja (zgornji ročaj za potiskanje)
3. Indikator nivoja
4. Spodnji ročaj za potiskanje
   4a. Podložka (spodnji ročaj za potiskanje)
   4b. Ročica za hitro vpenjanje (spodnji ročaj za potiskanje)
   4c. Matice valja (spodnji ročaj za potiskanje)
5. Lovilni koš za travo
   5a. Nosilni ročaj
   5b. Gumijasti rob
   5c. Okvir
6. Ročica za nastavitev višine košnje
7. Pokrov
8. Loputa za izmet
9. Držalo za kable
10. Kabel
11. Stikalo za vklop/izklop
    12.-
12. Vstavek za mulčenje
13. Varnostni ključ
14. Vijak rezila
15. Rezilo
16. Akumulator*
17. Gumb za odpiranje (akumulatorja)
18. Nastavek akumulatorja

3 Obseg dostave (sl. 2)

Poz. Število Opis

2a. 2 x Vijak s plosko glavo M6x55 mm

2b. 2 x Podložka (zgornji ročaj za potiskanje)

2c. 2 x Ročica za hitro vpenjanje

(zgornji ročaj za potiskanje)

2d 2 x Matice valja M6

(zgornji ročaj za potiskanje)

1. 1 x Spodnji ročaj za potiskanje

4a. 2 x Podložka (spodnji ročaj za potiskanje)

4b. 2 x Ročica za hitro vpenjanje

(spodnji ročaj za potiskanje)

4c. 2 x Matice valja M6

(spodnji ročaj za potiskanje)

1. 1 x Lovilni koš za travo

5a. 1 x Nosilni ročaj

1. 2 x Držalo za kable

2. 1 x Vstavek za mulčenje

3. 1 x Varnostni ključ
4. 2 x Akumulator*
   1 x Polnilnik*
   1 x Akumulatorska kosilnica
   1 x Navodila za uporabo

* = Ni nujno v obsegu dostave!

4 Namenska uporaba

Izdelek je namenjen samo košnji travnih in travnath površin na domačem območju.

Ta akumulatorska kosilnica je primerna za površine trate pribl. 450–500 m².

Na dejansko površino trate vplivajo dejavniki, kot so polnjenje akumulatorja, velikost akumulatorja (ah), vlaga trate, višina košnje, rast mahu ali gostota trate.

Izdelek je dovoljeno uporabljati samo v skladu s predvidenim namenom. Kakršna koli drugačna uporaba ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik in ne proizvaja-lec.

Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.

Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z njim seznanjene in poučene o morebitnih nevarnostih.

Spremembe na izdelku v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

Izdelek je dovoljeno uporabljati samo z originalnimi deli in originalnim priborom proizvajalca.

Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.

Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će izdelek uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter podobnih dejavnostih.

Razlaga signalnih besed v navodilih za uporabo

NEVARNOST

Signalna beseda za označevanje neposredno grozeče nevarne situacije, zaradi katere pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

OPOZORILO

Signalna beseda za označevanje možne ne- varne situacije, zaradi katere lahko pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

PREVIDNO

Signalna beseda za označevanje možne ne- varne situacije, zaradi katere lahko pride do majhnih ali zmernih poškodb, će se ne pre- preči.

POZOR

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do materialne škode na izdelku ali lastnini, će se ne prepreči.

5 Varnostni napotki

Splošni varnostni napotki za električna orodja

OPOZORILO

Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu električnemu orodju.

Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za prihodnjo rabo.

V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).

1) Varnost na delovnem mestu

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

2) Električna varnost

a) Priključni vtič električnega orodja se mora prilega- ti v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanj- šajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.
c) Izdelka ne uporabljajte v deževnih ali mokrih pogojih. To lahko poveča nevarnost električnega udara.
d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.
f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

3) Varnost oseb

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.
b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.
c) Preprečite nenameren zagon. Zagotovite, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulator, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to priveđe do nesreč.
d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.
e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.
f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.
g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba naprave za odsesavanje prahu lahko zmanjša nevarnost zaradi prahu.
h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

4) Uporaba in ravnanje z električnim orodjem

a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.
b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite snemljiv akumulator, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.
d) Nerabljena električna orodja hranite izven dosega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
e) Skrbno negujte električna in vstavitvena orodja. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.
f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.
g) Električno orodje, vstavitveno orodje, vstavitvena orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.
h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

5) Uporaba in upravljanje akumulatorskega orodja

a) Akumulatorje polnite le s polnilniki, ki jih priporoča proizvajalec. Polnilnik za akumulatorje, ki je primeren za določeno vrsto akumulatorjev, lahko ob uporabi z drugimi akumulatorji predstavlja nevarnost požara.
b) V električnih orodjih uporabljajte le za to namenjene akumulatorje. Uporaba drugih akumulatorjev lahko povzroči poškodbe in nevarnost požara.
c) Ko akumulatorja ne uporabljate, ga hranite stran od sponk za papir, kovancev, ključev, žebljev, vijakov ali drugih majhnih kovinskih predmetov, ki bi lahko povzročili premostitev kontaktov. Kratki stik med kontakti akumulatorja lahko povzroči opekline ali požar.
d) Pri nepravilni uporabi lahko iz akumulatorja izteče tekočina. Izogibajte se stiku s tekočino. V primeru nenamernega stika sperite z vodo. Če vam tekočina pride v oči, dodatno poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline.
e) Ne uporabljajte poškodovanega ali spremenjene-ga akumulatorja. Poškodovani ali spremenjeni aku-mulatorji se lahko obnašajo nepredvidljivo in povzroči-jo požar, eksplozijo ali nevarnost poškodbe.
f) Akumulatorja ne izpostavljajte ognju ali visokim temperaturam. Požar ali temperatura nad 130 °C lahko povzroči eksplozijo.

g) Upoštevajte vsa navodila za polnjenje in nikoli ne polnite akumulatorja ali akumulatorskega orodja izven temperaturnega območja, določenega v navodilih za uporabo. Nepravilno polnjenje ali polnjenje izven odobrenega temperaturnega razpona lahko uniči akumulator in poveča nevarnost požara.

6) Servis

a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je zagotovljeno, da električno orodje ostane varno.
b) Nikoli ne servisirajte poškodovanih akumulatorjev. Vso vzdrževanje na akumulatorjih sme izvajati samo proizvajalec ali pooblaščena servisna služba.

Varnostni napotki za kosilnice

a) Kosilnice ne uporabljajte v slabem vremenu, predvsem ne v primeru nevihte. To zmanjša nevarnost udara strele.
b) Temeljito preglejte delovno območje za prosto živeče živali. Delujoča kosilnica lahko poškoduje divje živali.
c) Temeljito preglejte delovno območje in odstranite vse kamne, palice, žice, kosti in druge tuje predmete. Izvrženi deli lahko povzročijo poškodbe.
d) Pred uporabo kosilnice se prepričajte, da rezilo kosilnice in kosilni mehanizem nista obrabljena ali poškodovana. Obrabljeni ali poškodovani deli povečajo tveganje za poškodbe.
e) Redno preverjajte lovilno pripravo za travo glede obrabe. Obrabljena ali poškodovana lovilna priprava poveča tveganje za poškodbe.
f) Pustite zaščitne prevleke nameščene. Zaščitni pokrovi morajo biti delujoči in pravilno pritrjeni. Ohlapen, poškodovan ali nepravilno delujoč zaščitni pokrov lahko povzroči telesne poškodbe.
g) Na odprtinah za vstop hladilnega zraka ne sme biti oblog. Zamašene odprtine za zrak in obloge lahko povzročijo pregrevanje ali nevarnost požara.
h) Med upravljanjem kosilnice vedno nosite nedrseče varnostne čevlje. Nikoli ne delajte bosi ali z odprtimi sandali. To zmanjša nevarnost poškodb stopala ob stiku z vrtljivim rezilom kosilnice.
i) Med upravljanjem kosilnice vedno nosite dolge hlače. Gola koža poveča verjetnost poškodb zaradi izvrženih delov.
j) Kosilnice ne uporabljajte na mokri travi. Pri košenju hodite, nikoli ne tecite. S tem se zmanjša nevarnost zdrsa in padca, kar lahko povzroči poškodbe.
k) Kosilnice ne uporabljajte na prestrmih pobočjih. S tem se zmanjša nevarnost izgube nadzora, zdrsa in padca, kar lahko povzroči poškodbe.
1) Pri delu na pobočjih poskrbite za varno oporo; vedno delajte prečno na pobočje, nikoli navzgor ali navzdol, in bodite izjemno previdni pri spreminjanju smeri. S tem se zmanjša nevarnost izgube nadzora, zdrsa in padca, kar lahko povzroči poškodbe.

m) Bodite posebej previdni pri vzvratni košnji ali pri vleki kosilnice proti sebi. Vedno bodite pozorni na okolico. To zmanjšuje tveganje spotikanja med delom.
n) Ne dotikajte se rezil ali drugih nevarnih delov, ki se še premikajo. S tem se zmanjša nevarnost poškodb zaradi premikajočih se delov.
o) Pred odstranjevanjem zagozdenega materiala ali čiščenjem kosilnice se prepričajte, da so vsa stikala izklopljena in odstranite varnostni. Nepričakovano delovanje kosilnice lahko povzroči hude telesne poškodbe.
p) Če zadenete tujek, takoj izklopite izdelek in odstranite akumulator. Poiščite poškodbe na izdelku in izvedite potrebna popravila, preden ga boste ponovno zagnali in delali z njim. Če se začne izdelek nenavadno močno tresti, ga je treba nemudoma pregledati.

Dodatni varnostni napotki

• Nikoli ne dovolite otrokom ali drugim osebam, ki ne poznajo navodil za uporabo, da bi uporabljale kosilni-co. Lokalna določila lahko določajo minimalno starost uporabnika.
• Nikoli ne kosite, medtem ko so v bližini druge osebe, zlasti otroci ali živali. Ne pozabite, da je za nesreče z drugimi osebami ali njihovo lastnino odgovoren upravljavec stroja ali uporabnik.
• Kosite samo ob dobri vidljivosti. Tretje osebe se ne smejo približati.
• Če boste izdelek predali drugim osebam, jim izročite tudi ta navodila za uporabo.

POZOR

nevarnost padajočega kamenja!

Z delujočim motorjem nikoli ne vozite po gramozu.

• Pred uporabo vedno vizualno preverite, ali so rezila in pritrdilni sorniki obrabljeni ali poškodovani. Da ne pride do neuravnoteženosti, je obrabljena ali poškodovana rezila in pritrdilne sornike dovoljeno zamenjati samo v kompletu.
• Bodite previdni pri nastavljanju izdelka in pazite, da si ne ukleščite prstov med premikajoča se rezila in toge dele naprave.
• Bodite posebej previdni pri košnji na vdirajočih se tleh, na bližnjih deponijah smeti, grobovih in nasipih.
• Izogibajte se mestom, kjer kolesa nimajo oprijema ali košnja ni varna.
• Če izdelek uporabljate s prekomerno hitrostjo, se lahko nevarnost nesreče poveča.
  • V bližini ceste pazite na cestni promet.
• Nikoli ne dvigujte ali nosite kosilnice z delujočim motorjem.
• Ustavite rezilo, ko morate prevniti kosilnico, pri prevažanju čez druge površine kot travo in ko kosilnico premikate iz ene površine za košnjo na drugo.

• Motor zaženite previdno in po proizvajalčevih navodilih. Pazite na zadostno razdaljo nog od rezil.

• Pri zaganjanju motorja kosilnice ne smete prevračati, razen će jo morate pri postopku dvigniti. V tem primeru jo prevrnite le toliko, kot je nujno potrebno, in dvignite stran, ki je obrnjena stran od uporabnika.

• Nikoli ne potiskajte rok ali nog na vrteče se dele ali pod njih. Vedno bodite dovolj oddaljeni od odprtine za izmet.
• Uporabljajte samo rezila in pripomočke, ki jih priporoča proizvajalec. Uporaba drugih vložnih orodij in drugega pribora lahko za uporabnika predstavlja nevarnost poškodbe.
• Izdelek vedno vzdržujte v dobrem obratovalnem stanju.
• Za zmanjšanje izpostavljenosti hrupu in tresljajev je treba narediti dovolj odmorov.
• Upoštevajte, da lahko nepravilno vzdrževanje, uporaba neskladnih nadomestnih delov ali spremembe na varnostnih pripravah privedejo do škode na izdelku in hudih poškodb osebe, ki z njim dela.
• Upoštevajte, da varnostnih sistemov ali naprav izdelka ne smete poškodovati ali onemogočiti. Nikoli ne odstranite delov, ki služijo varnosti.

PREVIDNO

Kosilnice ne smete uporabljati, će ni nameščen celoten lovilni koš za travo ali samozapiralno ločilno varovalo na odprtini za izmet.

- Kosilnice nikoli ne uporabljajte s poškodovanimi zaščitnimi napravami ali zaščitnimi mrežami ali brez nameščenih zaščitnih naprav, npr. odbojnih pločevin in/ali priprav za zbiranje trave.

Preostala tveganja

Izdelek je izdelan skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.

• Poškodbe sluha, će uporabnik ne nosi predpisane zaščite za sluh.
• Preostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.
• Uporabljajte izdelek tako, kot je priporočeno v teh navodilih za uporabo. S tem poskrbite, da vaš izdelek doseže optimalno moč.
• Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tveganja.

OPOZORILO

To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

OPOZORILO

Pri daljših delih lahko zaradi vibracij pride do motenj prekravitve v rokah upravljavca (sindrom belih prstov).

Sindrom belih prstov je bolezen ožilja, pri kateri se majhne krvne žile v prstih na rokah in nogah krčijo, kot da bi prišlo do napada. Prizadeta območja ne dobijo več dovolj krvi in postanejo zelo bleda. Pogosta uporaba vibrirajočih izdelkov lahko pri osebah, ki imajo ovirano prekrvavitev (npr. kadilci, diabetiki), povzroči poškodbe živcev.

Če opazite nenavadne pojave, takoj končajte z delom in obiščite zdravnika.

POZOR

Izdelek je del serije 20 V IXES in ga lahko uporabljate samo z akumulatorji te serije. Akumulatorje lahko polnite samo s polnilniki te serije. Upoštevajte navedbe proizvajalca.

OPOZORILO

Upoštevajte varnostne napotke in navodila za polnjenje in pravilno uporabo, ki so podana v navodilih za uporabo vaše baterije in polnilnika serije 20 V IXES. Podroben opis postopka polnjenja in dodatne informacije najdete v teh ločenih navodilih.

6 Tehnični podatki

Nazivna napetost 40 V (2 x 20 V)

Širina reza 380 mm

Višina reza 6-kratna nastavitev

Nastavitev višine vodila 3-kratno

Mehanizem za nastavljanje višine 25 – 75 mm

Volumen lovilne vreče 45 l

Teža (brez akumulatorja) 14,2 kg

Informacije o rezilu:

Proizvajalec: Royal Garden

Koda noža: RG7A107

Pridržujemo si pravico do tehničnih sprememb!

Hrup in vibracije

OPOZORILO

Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja presega 85 dB, morate vi in osebe v bližini nositi ustrezno zaščito za sluh.

Vrednosti hrupa in vibracij so bile določene po normiranem postopku merjenja.

Karakteristike hrupa

Zvočni tlak L_pA	79,2 dB
Merilna negotovost K_pA	3,0 dB
Moč zvoka L_wA	90,3 dB
Negotovost meritve K_wA	2,37 dB

Vrednosti tresljajev (nihanja dlan-roka)

Vibracije ah	< 2,5 m/s2
Merilna negotovost K	1,5 m/s2

Navedena skupna vrednost nihanja in vrednost emisij hrupa sta bili izmerjeni po preizkusnem postopku in ju lahko uporabite za primerjavo električnega orodja z drugim.

Navedeno skupno vrednost emisij hrupa in vrednost nihanja je mogoče uporabiti tudi za začetno oceno obremenitev.

OPOZORILO

Vrednosti emisije hrupa in vrednost emisij vibracij lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, odvisno od vrste in načina uporabe električnega orodja; še posebej od vrste obdelovanca, s katerim delate.

Potrudite se, da bo obremenitev čim nižja. Primeri ukrepov: omejitev delovnega časa. Pri tem je treba upoštevati vse faze delovnega cikla (na primer čase, ko je orodje izklopljeno, in takšne, ko je sicer vklopljeno, ampak deluje brez obremenitve).

7 Razpakiranje

OPOZORILO

Izdelek in embalažni material nista otroški igrači!

Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

• Odprite embalažo in previdno vzemite ven izdelek.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
  • Preverite, ali je obseg dostave celovit.
• Preverite, ali so se izdelek in deli pribora poškodovali med transportom. Morebitne poškodbe takoj sporočite transportnemu podjetju, ki je dostavilo izdelek. Kasnejših reklamacij ne bomo priznali.
• Po možnosti embalažo shranite do preteka garancijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.
• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.

8 Montaža

PREVIDNO

Nevarnost poškodbe!

Akumulatorja ne vstavljajte, dokler akumulatorsko orodje ni pripravljeno za uporabo.

PREVIDNO

Nevarnost poškodbe zaradi vrtečega se rezila. Dela na izdelku izvajajte samo, ko je izključen in rezilo miruje!

POZOR

Pred zagonom morate izdelek obvezno montirati celoti!

POZOR

Pazite, da pri nameščanju ne stisnete kabla.

8.1 Montaža spodnjega ročaja za potiskanje (4) (sl. 1, 3, 4)

Napotek:

1. Spodnji ročaj za potiskanje (4) pritrdite na predhodno sestavljene vijake.
2. Spodnji ročaj za potiskanje (4) na obeh straneh privijte s podložko (4a) in ročico za hitro vpenjanje (4b). Pazi-te, da vam kabel (10), ki ga boste pozneje pritrdili s kabelsko sponko (9), ni napoti.
3. Zaklenite obe ročici za hitro vpenjanje (4b), tako da ju pritisnete proti spodnjemu ročaju za potiskanje (4). Nalegati morata na spodnji ročaj za potiskanje (4) tako, da je mogoče napenjanje izvesti s srednjo silo. V nasprotnem primeru je treba ročice za hitro vpenjanje (4b) obrniti v smeri urinega kazalca, da jih zategnete ali popustite v nasprotni smeri urinega kazalca.

8.1.1 Nastavite položaj spodnjega ročaja za potiskanje (4) (sl. 5)

Napotki:

Možni so trije položaji.

1. Odprite obe ročici za vpenjanje (4b).
2. Odvijte obe ročici za vpenjanje (4b) tako, da ju obrnete v nasprotni smeri urinega kazalca.
3. Spodnji ročaj za potiskanje (4) premaknite v želeni položaj (upoštevajte oznake).
4. Znova zaprite spodnji ročaj za potiskanje (4) (glejte 8.1).

8.2 Montaža zgornjega ročaja za potiskanje (2) (sl. 6, 7)

1. Privijte zgornji ročaj za potiskanje (2) na spodnji ročaj za potiskanje (4) z vijakom s plosko glavo (2a), podložko (2b), cilindrično matico (2d) in ročico za hitro vpenjanje (2c) na obeh straneh. Možna sta dva položaja.
2. Zaklenite obe ročici za hitro vpenjanje (2), tako da ju pritisnete proti zgornjemu ročaju za potiskanje (2). Nalegati morata na zgornji ročaj za potiskanje (2) tako, da je mogoče napenjanje izvesti s srednjo silo. V nasprotnem primeru je treba ročice za hitro vpenjanje (2b) obrniti v smeri urinega kazalca, da jih zategnete ali popustite v nasprotni smeri urinega kazalca.

8.3 Montaža držala za kabel (9) (sl. 1, 8)

1. Pripnite obe držali za kabel (9) na zgornji ročaj za potiskanje (2) in spodnji ročaj za potiskanje (4) ter pritrdite kabel (10).

8.4 Nameščanje lovilnega koša za travo (5) (sl. 9)

1. Namestite gumijasti rob (5b) na okvir (5c) od znotraj.

8.5 Montaža nosilnega ročaja (5a) na lovilni koš za travo (5) (sl. 9)

1. Nosilni ročaj (5a) lovilnega koša za travo (5) pritrdite na ustrezno držalo na vrhu lovilnega koša za travo (5).

9 Priprava na uporabo

NAPOTEK

Ta izdelek povzroča določen hrup, ki se mu ni možno izogniti. Zelo hrupna dela preložite na dovoljen in za to namenjen čas. Upošte-vajte morebiten čas za počitek in trajanje de-la omejite na nujen čas.

Za osebno zaščito in zaščito oseb v bližini je treba nositi ustrezno zaščito za sluh.

9.1 Nastavitev višine reza (sl. 10)

POZOR

Višino reza nastavljajte samo, ko je motor izklopljen.

• V gosti, visoki travi nastavite najvišjo stopnjo reza in kosite počasneje. Za prvo košnjo v sezoni je treba izbrati visoko višino reza. Višino reza nastavite tako, da izdelek ni preobremenjen.
• Izberite višino reza glede na dejansko dolžino trav.
• Izvedite več prehodov, tako da naenkrat pokosite največ 4 cm trave.

Nastavite lahko 6 različnih višin reza:

Okrasna trata Uporabna trata
1 = 25 mm 4	55 mm
2 = 35 mm 5	65 mm
3 = 45 mm 6	75 mm

Višino reza nastavljate z ročico za nastavitev višine reza (6).

1. Izvlecite ročico za nastavitev višine reza (6).
2. Ročico za nastavitev višine reza (6) premaknite v želeni položaj.
3. Sprostite ročico za nastavitev višine reza (6). Ročica se zaskoči v želenem položaju.

9.2 Vstavljanje/odstranjevanje akumulatorjev (17) v/iz držala za akumulator (sl. 11, 12)

Vstavljanje akumulatorja

1. Odprite pokrov (7).

2. Potisnite akumulatorje (17) v nastavke za akumulator. Akumulatorji (17) se slišno zaskočijo.

3. Zaprite pokrov (7).

Odstranjevanje akumulatorja

1. Odprite pokrov (7).
2. Pritisnite gumb za odpiranje (18) akumulatorjev (17) in jih izvlecite iz nastavkov za akumulator.
3. Zaprite pokrov (7).

9.3 Priprava območja košnje

1. Pred košnjo skrbno preglejte območje, ki ga želite kositi.
2. Odstranite kamne, palice, kosti, žice, igrače in druge predmete, ki jih lahko izdelek izvrže.
3. Prepričajte se, da se na območju, ki ga želite pokositi, ne zadržujejo osebe.

10 Uporaba

Akumulatorska kosilnica ima rezalno orodje, ki se vrti vzporedno z ravnino košnje. Opremljena je z zmogljivim in mirno delujočim električnim motorjem, robustnim ohišjem, varnostnim ključem, dvostranskim rezalnikom robov trate in lovilnim košem za travo. Poleg tega je izdelek 6- krat nastavljiv po višini in ima mirno vodljiva kolesa. Funkcije upravljalnih elementov si lahko ogledate v naslednjih opisih.

OPOZORILO

Nevarnost poškodbe!

Pred vsakim posegom na električnem orodju (npr. vzdrževanje, menjava orodja itd.) ter med transportom in skladiščenjem odstranite akumulator iz električnega orodja. Če pomotoma aktivirate gumb za vklop/izklop obstaja nevarnost telesnih poškodb.

POZOR

Pazite, da temperatura okolja med delom ne preseže 50 °C in ne pade pod -20 °C.

POZOR

Izdelek je del serije 20 V IXES in ga lahko uporabljate samo z akumulatorji te serije. Akumulatorje lahko polnite samo s polnilniki te serije. Upoštevajte navedbe proizvajalca.

10.1 Košnja z lovilnim košem za travo

POZOR

Ne uporabljajte izdelka brez popolnoma pritrjenega lo- vilnega koša za travo ali vstavka za mulčenje.

POZOR

Celotna funkcija indikatorja nivoja je na voljo samo z optimalnim pretokom zraka. Zunanji vplivi, kot so mokra, gosta ali visoka trava, nizke ravni rezanja, umazanija ali podobno, lahko vplivajo na pretok zraka in funkcijo indikatorja nivoja.

• Odprta loputa: lovilni koš za travo se polni
  • Loputa zaprta: lovilni koš za travo je poln

10.1.3 Praznjenje lovilnega koša za travo (5) (sl. 9, 13, 14)

OPOZORILO

Preden odstranite lovilni koš za travo, izklopite motor in počakajte, da se rezilo ustavi.

POZOR

Nevarnost poškodbe!

Lovilni koš za travo odstranite šele, ko je motor izklopljen in rezilo miruje.

Takoj ko med košnjo ostanejo ostanki trave, morate lovilni koš za travo izprazniti.

1. Če želite odstraniti lovilni koš za travo (5), dvignite loputo za izmet (8).
2. Lovilni koš za travo (5) izvlecite z nosilnim ročajem (5a). V skladu z varnostnim predpisom se loputa za izmet (8) pri odstranitvi lovilnega koša za travo (5) zapre in zapre odprtino za izmet.

Če v odprtini ostanejo ostanki trave, povlecite kosilnico pribl. 1 m nazaj, da boste lažje zagnali motor.

POZOR

Ostanke materiala v ohišju kosilnice in na delovnem orodju ne odstranjujte z roko ali nogami, temveč s primernimi pripomočki, npr. s ščetko ali ročno metlico.

Da zagotovite dobro zbiranje, morate lovilni koš za travo (5) po uporabi očistiti.

10.2 Košnja z vložkom za mulčenje

Pri mulčenju se rezani material seklja v zaprtem ohišju kosilnice in porazdeli po trati. Trava se ne prestreza in odstranjuje. Drobni zeleni odrezki padejo nazaj na travo kot naravno gnojilo, v trato vnašajo vlago in jo oskrbujejo s pomembnimi hranili.

NAPOTEK

Mulčiti je mogoče samo relativno kratko travo.

10.2.1 Vstavljanje vložka za mulčenje (13) (sl. 13, 15, 16)

1. Dvignite loputo za izmet (8).
2. Lovilni koš za travo (5) (če je nameščen) izvlecite z nosilnim ročajem (5a).
3. Dvignite loputo za izmet (8) in vstavite vložek za mulčenje (13).
4. Nastavite višino reza (glejte 9.1).

Napotek:

Travo pokosite za 2 cm pri višini trave 4–6 cm.

10.2.2 Razlika med košnjo trate in mulčenjem trate (sl. 13, 16)

Pri uporabi vložka za mulčenje (13) se kosi trave ne zbira- jo v lovilnem košu za travo, temveč se zdrobijo in poraz- delijo po trati. Hranila, ki jih vsebuje pokošena trata, razgradijo talni organizmi in tvorijo cikel hranil. Mulčeno trato je zato treba gnojiti veliko manj pogosto.

V bistvu je treba trato razmeroma pogosto kositi, da na trati ostanejo le majhne količine mulčene trave. Zato je najbolje, da travo mulčite vsaj enkrat na teden in kosilnico prilagodite tako, da je le približno 40 % celotne višine trate mulčeno. Če mulčenje ostane vidno na trati (na primer med prvim obrezovanjem trate v letu ali med močno rastjo), uporabite lovilni koš za travo (5).

10.3 Varnostni ključ (14) (sl. 1, 17)

Napotek:

1. Odprite pokrov (7).
2. Vstavite akumulatorje (17), kot je opisano v razdelku 9.2.
3. Vstavite varnostni ključ (14).
4. Zaprite pokrov (7).

OPOZORILO

Nevarnost poškodbe!

Ko izdelek izklopite, izklopite motor, počakajte, da se ustavi, odstranite akumulator in izvlecite varnostni ključ.

10.4 Naprava za zaustavitev rezila (sl. 1, 18)

Pred vsakim zagonom morate preveriti napravo za zau- stavitev rezila. Zaženite motor, kot je opisano v poglavju 10.4.

1. Sprostite varnostni ročaj (1). Motor se izklopi in rezilo (16) se zavira.
2. Rezilo (16) se mora ustaviti v 7 sekundah.

10.5 Vklop/izklop izdelka (sl. 18)

Napotek:

Vklop

1. Pritisnite in držite gumb za vklop/izklop (11) in povlecite varnostni ročaj (1) nazaj.

Izklop

1. Sprostite varnostni ročaj (1).

2. Povlecite varnostni ključ (14).

3. Odstranite akumulator.

PREVIDNO

Po izklopu izdelek še deluje. Počakajte, da se izdelek popolnoma zaustavi.

10.6 Po košnji

• Pred ponovno uporabo preverite vse vijake in matice. Zategnite ohlapne vijake.
• Pred ponovno uporabo izpraznite lovilni koš za travo.
• Upoštevajte tudi poglavje »Skladiščenje«.

11 Čiščenje in vzdrževanje

OPOZORILO

Popravila in vzdrževalna dela, ki niso opisana v teh navodilih za uporabo, pustite izvesti samo specializirani delavnici. Uporabljajte samo originalne nadomestne dele.

OPOZORILO

Nepravilno vzdrževanje ali čiščenje lahko povzroči poškodbe!

OPOZORILO

Med čiščenjem, popravilom in vzdrževanjem se lahko izdelek nepričakovano zažene, kar povzroči telesne poškodbe in opekline.

– Izklopite izdelek.
- Odstranite akumulator.
– Počakajte, da se izdelek ohladi.

PREVIDNO

Pri delu z rezili nosite zaščitne rokavice!

- Povlecite varnostni ključ.

11.1 Čiščenje

• Na zaščitnih pripravah, prezračevalnih režah in ohišju motorja mora biti čim manj prahu in umazanije. Izdelek zdrgnite s čisto krpo* ali ga izpihajte s stisnjenim zrakom* pod nizkim tlakom. Priporočamo, da izdelek očistite takoj po vsaki uporabi.
• Prezračevalne odprtine morajo biti vedno proste.
• Čiščenje z vrtno cevjo je priporočljivo le pri nizkem tlaku. Visokotlačni čistilnik ni primeren za čiščenje izdelka.
• Odstranite lovilni koš za travo in ga očistite z ročno ščetko. S metlo lahko tudi grobo očistite ohišje kosilnice.

• Z lopatico in ročno krtačo očistite spodnji del kosilnice. Z lopatico odstranite grobe in večje ostanke rastlin z območja rezila (16). Čiščenje spodnjega dela je lažje in temeljitejše takoj po uporabi. Takrat so umazanija in rastlinski ostanki še sveži in jih je lažje razrahljati.

• Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele izdelka. Pazite, da v notranjost izdelka ne vdre voda.

• Preverite, ali so v izmetu trave ostanki trave in jih po potrebi odstranite.

11.2 Vzdrževanje

OPOZORILO

Nevarnost poškodbe!

Pred vsakim posegom na električnem orodju (npr. vzdrževanje, menjava orodja itd.) ter med transportom in skladiščenjem odstranite akumulator iz električnega orodja. Če pomotoma aktivirate gumb za vklop/izklop obstaja nevarnost telesnih poškodb.

11.2.1 Menjava rezila (16) (sl. 19)

OPOZORILO

Pri delu s poškodovanim rezilom obstaja ne- varnost poškodbe.

– Nosite zaščitne rokavice!
– Iz varnostnih razlogov naj rezilo naostri in uravnoteži samo pooblaščena specializirana delavnica. Da bo rezultat dela optimalen, priporočamo, da se rezilo preveri enkrat letno.
- Pri menjavi rezila je dovoljeno uporabljati samo originalne nadomestne dele.

1. Držite rezilo (16) z eno roko.
2. Z viličastim ključem velikosti 13 zavrtite vijak rezila (15) v nasprotni smeri urinega kazalca (ni v obsegu dostave).
3. Odstranite vijak rezila (15) in podložko.
4. Ponovno namestite novo rezilo (16) v obratnem vrstnem redu. Pravilno pritrdite vijak rezila (15). Prepričajte se, da je rezilo (16) pravilno nameščeno v pritrdilni vijak in poravnano.
5. Navor za zategovanje vijaka rezila (15) je 45 Nm. Ob zamenjavi rezila (16) zamenjajte tudi vijak rezila (15).

11.2.2 Poškodovana rezila (16) (sl. 19)

Če je rezilo (16) prišlo v stik z oviro:

• Izklopite motor, počakajte, da se ustavi, odstranite akumulator in izvlecite varnostni ključ.
• Preverite morebitne poškodbe rezila (16).
• Poškodovana ali upognjena rezila (16) morate zamenjati.
• Nikoli ne poravnajte upognjenega rezila (16).
• Nikoli ne delajte s krivim ali močno obrabljenim rezi-lom (16), saj to povzroča tresljaje in lahko povzroči še več poškodb kosilnice.

12 Skladiščenje in transport

Izdelek in njegove dodatke hranite v temnem, suhem in zaščitenem pred zmrzaljo mestu, ki je nedostopno otrokom.

Optimalna temperatura shranjevanja je med 5 °C in 30 °C.

Izdelek shranjujte v originalni embalaži.

Pokrijte izdelek, da ga zaščitite pred prahom ali vlago. Navodila za uporabo shranjujte skupaj z izdelkom.

OPOZORILO

Nevarnost poškodbe!

Pred vsakim posegom na električnem orodju (npr. vzdrževanje, menjava orodja itd.) ter med transportom in skladiščenjem odstranite akumulator iz električnega orodja. Če pomotoma aktivirate gumb za vklop/izklop obstaja nevarnost telesnih poškodb.

12.1 Zlaganje zgornjega ročaja za potiskanje (2) (sl. 1, 7, 13)

OPOZORILO

Nevarnost zagozditve!

Ročaj za potiskanje vedno držite z eno roko v najvišjem položaju.

– Nikoli ne vstavljajte prstov med zgornji in spodnji ročaj za potiskanje.

Zaradi varčevanja s prostorom je zgornji ročaj za potiska-nje (2) zložljiv.

1. Odstranite lovilni koš za travo (5).
2. Odprite ročico za hitro vpenjanje (2c) na zgornjem ročaju za potiskanje (2).
3. Nekoliko odvijte ročici za vpenjanje (2c) tako, da ju obrnete v nasprotni smeri urinega kazalca.
4. Preklopite zgornji ročaj za potiskanje (2) navzdol. Kabel (10) ne sme biti stisnjen.

12.2 Priprave na skladiščenje

1. Odstranite akumulator.
2. Izdelek v celoti izpraznite.
3. Izdelek očistite in preverite, ali je poškodovan.

13 Popravila in naročanje rezervnih delov

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

POZOR

Po zakonu o odgovornosti za izdelke ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovnih popravil ali neuporabe originalnih nadomestnih delov.

Pooblastite servisno službo ali pooblaščenega strokovnjaka. Enako velja tudi za pribor.

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

13.1 Naročanje nadomestnih delov

Pri naročanju nadomestnih delov morate navesti naslednje podatke:

• Oznaka modela
• Številka izdelka
• Podatki na tipski ploščici

Nadomestni deli/oprema

Akumulator SBP2.0 št. artikla: 7909201708
Akumulator SBP4.0 št. artikla: 7909201709
Polnilnik SBC2.4A št. artikla: 7909201710
Polnilnik SBC4.5A št. artikla: 7909201711
Polnilnik SDBC2.4A št. artikla: 7909201712
Polnilnik SDBC4.5A št. artikla: 7909201713
StarterKit SBSK2.0 št. artikla: 7909201720
StarterKit SBSK4.0 št. artikla: 7909201721
Rezilo št. artikla: 7911200650
Vijak rezila št. artikla: 5911414001

14 Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
• Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.
• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:

– Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)
– Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.
- Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.
– Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zah-tevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

Opombe o litij-ionskih akumulatorjih

Preden zavržete napravo, odstranite akumulator!

• Akumulatorjev ne mečite med gospodinjske odpadke, ogenj (nevarnost eksplozije) ali vodo. Poškodovani akumulatorji lahko škodujejo okolju in vašemu zdravju, če uhajajo strupeni hlapi ali tekočine.
• Okvarjene ali porabljene akumulatorje je treba recikli-rati v skladu z Direktivo 2023/1542/ES.
• Napravo in polnilnik odnesite na lokacijo za recikliranje. Uporabljene plastične in kovinske dele je mogoče ločiti glede na vrsto in jih tako reciklirati.
• Ko so akumulatorji izpraznjeni, jih zavrzite. Priporočamo, da pole pokrijete z lepilnim trakom za zaščito pred kratkim stikom. Akumulatorja ne odpirajte.
• Akumulatorje zavrzite v skladu z lokalnimi predpisi. Akumulatorje oddajte na zbirnem mestu za rabljene akumulatorje, kjer jih bodo reciklirali na okolju prijazen način. Posvetujte se s lokalnim podjetjem za odstranjevanje odpadkov.

15 Pomoč pri motnjah

V naslednji tabeli so prikazani simptomi napak skupaj z opisom pomoči, će vaš izdelek ne deluje pravilno. Če s tem ne morete lokalizirati in odpraviti težave, se obrnite na svoj servis.

Motnja	Morebiten vzrok	Ukrep
Izdelek se ne zažene.	Prenizka moč akumulatorja.	Napolnite akumulator.
	Akumulator ni pravilno vstavljen.	Potisnite akumulator v nastavek za akumulator. Akumulator se slišno zaskoči.
	Okvarjeno stikalo za vklop/izklop.	Obrnite se na našo servisno službo.
	Motor je okvarjen.
Nemiren tek, močno trese-nje izdelka.	Ročica za hitro vpenjanje je oh-lapna.	Preverite ročico za hitro vpenjanje.
	Pritrditev rezila je zrahljana.	Preverite pritrditev rezila.
	Rezilo ni uravnoteženo.	Zamenjajte rezilo.
Motor ne deluje. Varnostni ročaj ni potegnjen. Povlecite varnostni ročaj.
Varnostni ključ ni vstavljen in obrnjen.	Vstavite in obrnite varnostni ključ.
Motor je okvarjen. Obrnite se na pooblaščeno servisno službo.
Izmet trave ni enakomeren. Višina reza je prenizka. Nastavitev višine košnje.

16 Garancijski pogoji – serija Scheppach 20V IXES

Datum revizije 25.04.2024

Spoštovana stranka,

naši izdelki so predmet strogega nadzora kakovosti. Če izdelek ne deluje pravilno, to zelo obžalujemo in vas pro-simo, da stopite v stik z našo servisno službo na spodaj navedenem naslovu. Z veseljem smo vam na voljo tudi na telefonski številki servisa. Naslednji napotki so namenjeni za pomoč pri obdelavi in urejanju zahtevkov brez kakršnih koli težav.

Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve proizvajalca za kupce (zasebne končne uporabnike) novih izdelkov. Ta garancija ne vpliva na zakonske garancijske zahtevke. To je odgovornost prodajalca, pri katerem ste izdelek kupili.

2. Garancijske storitve proizvajalca se nanašajo izključno na pomanjkljivosti na izdelek, ki ste ga nabavili, in se tičejo napak v materialu ali proizvodnji. Če pride v času veljavnosti garancije do napak v materialu ali proizvodnji, proizvajalec kot ponudnik jamstva v okvirju te garancije zagotavlja eno od naslednjih storitev po svoji izbiri:

3. brezplačno popravilo blaga

4. brezplačno zamenjavo blaga z enakovrednim izdelkom (po potrebi tudi zamenjava z novim modelom, ki izvirno blago ni več na voljo).

Zamenjani izdelki ali deli postanejo naša last. Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali poslovno uporabo. Garancijski primer torej ne nastane, će je bil izdelek v garancijskem roku uporabljen v komercialni, obrtni ali industrijski dejavnosti ali je bil izpostavljen enakovredni obremenitvi.

3. Naša garancijska storitev izključuje:

• Poškodbe izdelka zaradi neupoštevanja navodil za montažo, nepravilne namestitve, neupoštevanja navodil za uporabo (npr. priključitev na napačno omrežno napetost ali vrsto toka) ali predpisov o vzdrževanju in varnosti ali zaradi uporabe izdelka pod neustreznimi okoljskimi pogoji kot tudi zaradi pomanjkanja nege in vzdrževanja.

• Poškodbe izdelka zaradi napačne ali nepravilne uporabe (kot je preobremenitev izdelka ali uporaba nepooblaščenih orodij ali pripomočkov), vdor tujkov v izdelek (kot je pesek, kamenje ali prah), poškodba med transportom, uporaba sile ali zunanjih vplivov (kot je npr. poškodba zaradi padca).

• Poškodbe izdelka ali delov izdelka, ki so posledica normalne (operativne) ali druge naravne obrabe, kot tudi poškodbe in/ali obrabe obrabljenih delov.

• Okvare izdelka, ki nastanejo zaradi uporabe dodatkov, dodatnih ali nadomestnih delov, ki niso originalni deli ali se ne uporabljajo za predvideni namen.
  – Izdelke, ki so bili spremenjeni ali prilagojeni.
• Manjša odstopanja od ciljnega stanja, ki niso po-membna za vrednost in uporabnost izdelka.
• Izdelke, na katerih so bila izvedena samovoljna popravila ali popravila brez dovoljenja, zlasti s strani nepooblaščene tretje osebe.
• Če identifikacije na izdelku ali identifikacijski podatki izdelka (nalepka stroja) manjkajo ali niso berljivi.
  – Izdelke, ki so močno umazani in jih zato servisno osebje zavrne.

• Odškodninski zahtevki in posledična škoda so na splošno izključeni iz te garancije.

• Garancijska doba je običajno 5 let (12 mesecev za baterije/akumulatorje) in začne veljati z datumom nakupa izdelka. Datum na izvirnem dokazilu o nakupu je odločilen. Garancijske zahtevke morate uveljavljati takoj, ko zanje izveste. Uveljavljanje garancijskih zahtevkov po poteku garancijskega roka je izključeno. Popravilo ali zamenjava izdelka ne povzroči podaljšanja garancijskega obdobja, prav tako pa ta storitev ne začne novega garancijskega obdobja za izdelek ali vgrajene nadomestne dele. To velja tudi pri uporabi servisa na kraju uporabe. Pri uveljavljanju garancije se predvideva, da se proizvajalcu kot ponudniku jamstva, na njegovo zahtevo omogoči preverjanje predmeta jamstva tako, da se mu pošlje blago. Ne pozabite, da se poškodbe, do katerih lahko pride na transportni poti, prepreči z ustrezno embalažo. Zadevni izdelek je treba predložiti ali poslati centru za pomoč strankam v očiščenem stanju skupaj s kopijo računa o nakupu, ki vsebuje podatke o datumu nakupa in naziv izdelka. Če je izdelek poslan nepopolno brez celotnega obsega dostave, se manjkajoči dodatki pripišejo/odštejejo, če je izdelek zamenjan ali izvedeno vračilo kupnine. Delno ali v celoti razstavljenih izdelkov ni mogoče sprejeti v okviru garancijskega zahtevka. V kolikor je reklamacija neupravičena ali izven garancijskega roka, stroške transporta in transportno tveganje praviloma prevzame kupec. Prosimo, da garancijski zahtevek predhodno prijavite servisnemu centru (glejte spodaj). Praviloma je dogovorjeno, da se okvarjen izdelek s kratkim opisom napake pošlje na spodaj naveden naslov servisa z organiziranim vračilom ali – v primeru popravila izven garancijskega roka – z zadostno poštnino, upoštevajoč ustrezne smernice za pakiranje in pošiljanje.

Upoštevajte, da je vaš izdelek (odvisno od modela) iz varnostnih razlogov ob vračilu brez vseh obratovalnih sredstev. Izdelek, poslan v naš servisni center, mora biti zapakiran tako, da se med transportom preprečijo poškodbe reklamiranega izdelka. Po opravljenem popravilu/menjavi vam bomo izdelek brezplačno poslali nazaj. Če izdelkov ni mogoče popraviti ali zamenjati, lahko po lastni presoji vrnemo kupnino do nakupne cene okvarjenega izdelka, ob upoštevanju odbitkov za obrabo. Ta jamstva veljajo le v korist prvotnega zasebnega kupca in jih ni mogoče dodeliti ali prenesti.

1. Podaljšanje garancijske dobe na 10 let: Podjetje Scheppach ponuja dodatno podaljšanje garancije za 5 let za izdelke iz serije Scheppach 20V. Garancijska doba za te izdelke je torej skupaj 10 let. Baterije/akumulatorji, polnilniki in dodatki so izključeni. To podaljšanje garancije lahko izkoristite tako, da svoj izdelek Scheppach iz te ponudbe registrirate na spletu na https://garantie.scheppach.com najpozneje v 30 dneh od datuma nakupa. Po uspešni spletni registraciji boste prejeli potrditev podaljšanja garancije za izdelek.

2. Za uveljavljanje garancijskega zahtevka se obrnite na naš servisni center.

Prosimo, uporabite naš obrazec na naši spletni strani: https://www.scheppach.com/de/service

Prosimo, da nam ne pošiljate nobenih izdelkov, ne da bi nas prej kontaktirali in se registrirali pri našem servisnem centru.

Za uveljavljanje te garancije morate obvezno najprej stopiti v stik z našim servisnim centrom. Garancijske zahtevke je treba uveljaviti v 14 dneh od odkritja napake pred iztekom garancijskega roka. V ta namen je obvezna predložitev izvirnega dokazila o nakupu in, će je primerno, potrditev podaljšanja garancije v zvezi z artiklom.

1. Čas obdelave - Pritožbe običajno obravnavamo v 14 dneh od prejema v našem servisnem centru. Če je v izjemnih primerih določen čas obdelave presežen, vas bomo o tem pravočasno obvestili.

2. Obrabni deli so na splošno izključeni iz garancije!

3. Obrabni deli so: a) priložene, priključene in/ali name- ščene baterije/akumulatorji in b) vsi obrabni deli, od- visni od modela (vključno z jermeni, žaginimi listi, vložki, brusilnimi koluti, filtri, ogljikovimi ščetkami itd., glejte navodila za uporabo). Iz garancije so izključene baterije ali akumulatorji, ki so globoko izpraznjeni ali imajo poškodovana ohišja in/ali pole.

4. Predračun - Proti plačilu bomo popravili izdelke, ki niso ali niso več zajeti v garanciji. Če se obrnete na naš servisni center, lahko okvarjene izdelke pošljete za oceno stroškov in servisnemu centru po potrebi pisno (po pošti, elektronski pošti) izdate dovoljenje za popravilo. Nadaljnja obdelava ne poteka brez odobritve popravila.

Garancijski pogoji so veljavni samo v trenutni različici v času pritožbe in jih lahkonajdete na našem spletnem mestu (www.scheppach.com). Pri prevodih je nemška različica vedno verodostojna.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Nemčija)

Telefon: [phone] ·

E-pošta: [e-mail]

Internet: https://www.scheppach.com

Pridržujemo si pravico, da te garancijske pogoje kadarkoli spremenimo brez predhodnega obvestila.

17 EU izjava o skladnosti

S polno odgovornostjo izjavljamo, da je tukaj opisani izdelek v skladu z veljavnimi smernicami in standardi.

Znamka: SCHEPPACH

Oznaka izdelka: AKUMULATORSKA KOSILNICA BC-MP380-X

Št. art. 5911414900

Direktive EU:

2014/30/EU, 2006/42/ES, 2000/14/ES_2005/88/ES, 2011/65/EU*

* Zgoraj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junij 2011 za omejevanje uporabe določenih nevarnih snovi v električnih in elektronskih napravah.

Uporabljeni standardi:

EN 62841-1:2015/A11:2022;

Pooblaščenec za dokumentacijo:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

1. 1 x Donji pomični profil

4a. 2 x Podloška (donji pomični profil)

4b. 2 x Poluga brzog zatezača (donji pomični profil)

4c. 2 x Navrtke cilindra M6 (donji pomični profil)

1. 1 x Džak za skupljanje trave

2) Električna sigurnost

a) Priključni utikač električnog alata mora da odgovara utičnici. Nije dozvoljeno obavljati nikakve izmene na utikaču. Ne upotrebljavajte utikačke adaptere zajedno s električnim alatom s uzemljenom zaštitom. Neizmenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
b) Izbegavajte telesni dodir s uzemljenim površinama, kao što su cevi, grejna tela, šporeti i hladnjaci. Postoji povećana opasnost od strujnog udara ukoliko ste u dodiru s uzemljenim telima.
c) Nemojte da radite sa proizvodom pri kiši ili vlazi. Ovo može da poveća rizik od strujnog udara.
d) Ne koristite priključni vod da biste električni alat nosili, vešali ili utikač izvlačili iz utičnice. Držite priključni vod daleko od izvora toplote, ulja, oštrih ivica i pokretnih delova. Oštećeni ili zamršeni priključni vodovi povećavaju opasnost od strujnog udara.
e) Ako sa električnim alatom radite na otvorenom, koristite samo produžne vodove koji su namenjeni i za upotrebu na otvorenom prostoru. Upotreba produžnog voda koji je pogodan za rad na otvorenom smanjuje opasnost od strujnog udara.

Rezervni delovi / pribor

Akumulator SBP2.0 br. artikla:	7909201708
Akumulator SBP4.0 br. artikla:	7909201709
Punjač SBC2.4A br. artikla:	7909201710
Punjač SBC4.5A br. artikla:	7909201711

Punjač SDBC2.4A br. artikla:	7909201712
Punjač SDBC4.5A br. artikla:	7909201713
StarterKit SBSK2.0 br. artikla:	7909201720
StarterKit SBSK4.0 br. artikla:	7909201721
Nož br. artikla: 7911200650
Zavrtanj noža br. artikla: 591	1414001

14 Odlaganje na otpad i reciklaža

Napomene o pakovanju

Materijali za pakovanje se mogu reciklirati. Odložite pakovanje na ekološki prihvatljiv način.

Napomene o zakonu za električne i elektronske uređaje (ElektroG)

Korišćeni električni i elektronski uređaji ne spadaju u kućni otpad, već se moraju odvoje-no prikupljati i odlagati na otpad!

• Korišćene baterije i punjive baterije koje nisu fiksno ugrađene u uređaj, pre predaje se moraju nedestruktivno ukloniti! Njihovo odlaganje na otpad je regulisano Zakonom o baterijama.
• Vlasnici, odn. korisnici električnih i elektronskih aparata su po zakonu u obavezi da ih vrate nakon njihove upotrebe.
• Krajnji korisnik snosi sopstvenu odgovornost za brisanje podataka o ličnosti sa korišćenog uređaja koji se odlaže na otpad!
• Simbol sa precrtanom kantom za smeće znači da se električni i elektronski uređaji ne smeju odlagati preko kućnog otpada.
• Električni i elektronski uređaji se mogu besplatno predati na sledećim mestima:
  – Legalne javne lokacije za odlaganje, odn. prikupljanje otpada (npr. dvorišta komunalnih objekata)
  – Prodajna mesta električnih uređaja (stacionarna i onlajn), ukoliko su prodavci u obavezi da ih prihva- te nazad ili tu uslugu pružaju dobrovoljno.
• Možete po tipu uređaja besplatno da vratite do tri korišćena električna uređaja sa maksimalnom dužinom ivica od 25 cm, a da pritom ne morate prethodno da kupite novi uređaj od proizvođača ili da ga odnesete na drugo ovlašćeno mesto za prikupljanje u vašoj blizini.
  – Informacije o ostalim dopunskim uslovima proizvođača i distributera u vezi povraćaja možete dobiti od odgovarajuće korisničke službe.
• Ukoliko proizvođač isporučuje privatnom domaćinstvu novi električni uređaj, on na zahtev krajnjeg korisnika može da organizuje besplatno preuzimanje korišćenog električnog uređaja. U tu svrhu stupite u kontakt sa korisničkom službom proizvođača.
