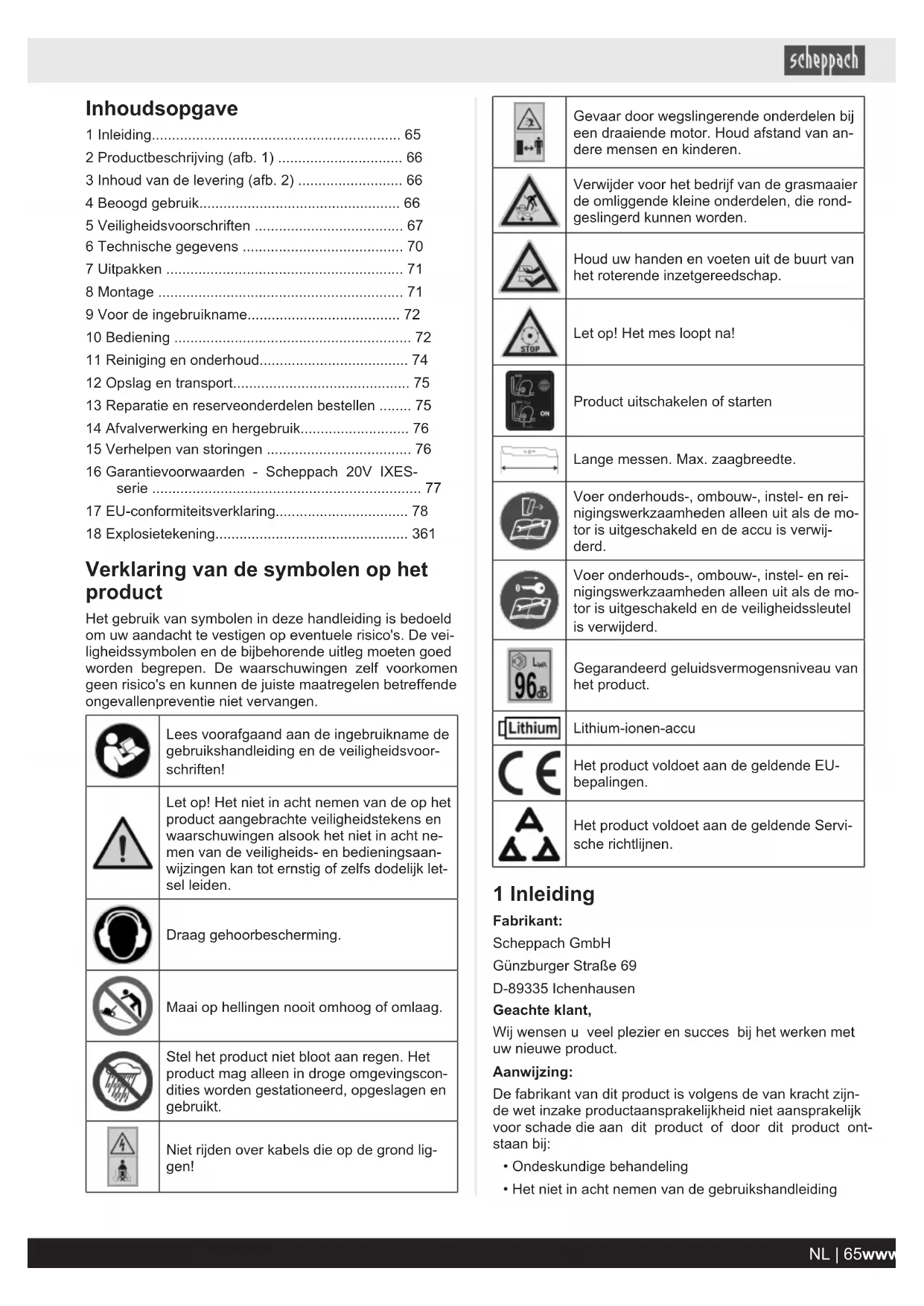

GEBRUIKSAANWIJZING BCMP380X SCHEPPACH
NL Accu grasmaaier | Vertaling van de originele gebruiksaanwijzing 65
2 Productbeschrijving (afb. 1) 66
3 Inhoud van de levering (afb. 2) 66
4 Beoogd gebruik.... 66
5 Veiligheidsvoorschriften 67
9 Voor de ingebruikname.... 72
10 Bediening 72
11 Reiniging en onderhoud.... 74
12 Opslag en transport.... 75
13 Reparatie en reserveonderdelen bestellen ..... 75
14 Afvalverwerking en hergebruik.... 76
15 Verhelpen van storingen 76
16 Garantievoorwaarden - Scheppach 20V IXES-serie ....77
17 EU-conformiteitsverklaring.... 78
18 Explosietekening.... 361
Verklaring van de symbolen op het product
Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.
| Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften! |
| Let op! Het niet in acht nemen van de op het product aangebrachte veiligheidstekens en waarschuwingen alsook het niet in acht nemen van de veiligheids- en bedieningsaanwijzingen kan tot ernstig of zelfs dodelijk let-sel leiden. |
| Draag gehoorbescherming. |
| Maai op hellingen nooit omhoog of omlaag. |
| Stel het product niet bloot aan regen. Het product mag alleen in droge omgevingscondities worden gestationeerd, opgeslagen en gebruikt. |
| Niet rijden over kabels die op de grond lig-gen! |
| Gevaar door wegslingerende onderdelen bij een draaiende motor. Houd afstand van andere mensen en kinderen. |
| Verwijder voor het bedrijf van de grasmaaier de omliggende kleine onderdelen, die rond-geslingerd kunnen worden. |
| Houd uw handen en voeten uit de buurt van het roterende inzetgereedschap. |
| Let op! Het mes loopt na! |
| Product uitschakelen of starten |
| Lange messen. Max. zaagbreedte. |
| Voer onderhouds-, ombouw-, instel- en reinigingswerkzaamheden alleen uit als de motor is uitgeschakeld en de accu is verwijderd. |
| Voer onderhouds-, ombouw-, instel- en reinigingswerkzaamheden alleen uit als de motor is uitgeschakeld en de veiligheidssleutel is verwijderd. |
| Gegarandeerd geluidsvermogensniveau van het product. |
| Lithium-ionen-accu |
| Het product voldoet aan de geldende EU-bepalingen. |
| Het product voldoet aan de geldende Servische richtlijnen. |
1 Inleiding
Fabrikant:
Scheppach GmbH
Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.
Aanwijzing:
De fabrikant van dit product is volgens de van kracht zijn-
de wet inzake productaansprakelijkheid niet aansprakelijk
voor schade die aan dit product of door dit product ont-
staan bij:
• Ondeskundige behandeling
- Het niet in acht nemen van de gebruikshandleiding
- Reparaties door derden, niet geautoriseerde vakmensen
- Inbouw en vervanging van niet-originele reserveonderdelen
- Gebruik dat niet conform de voorschriften is
Let op:
De gebruikshandleiding maakt deel uit van dit product.
Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u geva- ren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.
Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.
2 Productbeschrijving (afb. 1)
- Veiligheidsbeugel
- Bovenste duwbeugel
2a. Platte kopschroef
2b. Volgring (bovenste duwbeugel)
2c. Snelspanhendel (bovenste duwbeugel)
2d Cilindermoeren (bovenste duwbeugel)
- Niveau-indicator
- Onderste duwbeugel
4a. Volgring (onderste duwbeugel)
4b. Snelspanhendel (onderste duwbeugel)
4c. Cilindermoeren (onderste duwbeugel)
- Grasopvangbak
5a. Draaggreep
5b. Rubberen lip
5c. frame
- Hendel voor de snijhoogteverstelling
- Afdekking
- Uitwerpklep
- Kabelhouder
- Kabel
- Aan/uit-schakelaar
12.-
- Mulchinzetstuk
- Veiligheidssleutel
- Messchroef
- Mes
- Accu*
- Ontgrendelingsknop (accu)
- Accu-houder
3 Inhoud van de levering (afb. 2)
Pos. Aantal Aanduiding
2a. 2 x Platte kopschroef M6x55 mm
2b. 2 x Volgring (bovenste duwbeugel)
2c. 2 x Snelspanhendel (bovenste duwbeugel)
2d 2 x Cilindermoeren M6
(bovenste duwbeugel)
-
1 x Onderste duwbeugel
4a. 2 x Volgring (onderste duwbeugel)
4b. 2 x Snelspanhendel (onderste duwbeugel)
4c. 2 x Cilindermoeren M6 (onderste duwbeugel)
-
1 x Grasopvangbak
5a. 1 x Draaggreep
- 2 x Kabelhouder
- 1 x Mulchinzetstuk
- 1 x Veiligheidssleutel
- 2 x Accu*
1 x Oplader*
1 x Accu grasmaaier
1 x Gebruikshandleiding
* = niet altijd meegeleverd!
4 Beoogd gebruik
Het product is uitsluitend bestemd voor het maaien van gazons en grasoppervlakken in huishoudelijk bereik.
Deze accu grasmaaier is geschikt voor een gazonoppervlak van ca. 450-500 m².
Het feitelijke gazonoppervlak wordt beïnvloed door factoren als acculading, accugrootte (ah), vochtigheid van gazon, snijhoogte, mosbegroeiing of grasdichtheid.
Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand- is niet volgens de voorschriften. Voor hieruit ontstane schade of verwondingen, van welke soort dan ook, is de gebruiker en niet de fabrikant aansprakelijk.
Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.
Personen, die het product bedienen of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.
De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloei- ende schade.
Het product mag uitsluitend met de originele onderdelen en originele accessoires van de fabrikant worden gebruikt.
De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.
Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriele toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriele ondernemingen of bij soortgelijke werkzaamheden worden ingezet.
Verklaring van de signaalwoorden in de gebruikshandleiding
GEVAAR
Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.
WAARSCHUWING
Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.
VOORZICHTIG
Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.
LET OP
Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.
5 Veiligheidsvoorschriften
Algemene veiligheidsvoorschriften voor elektrische apparaten
WAARSCHUWING
Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn mee-geleverd.
Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.
Het in de veiligheidsvoorschriften gebruikte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).
1) Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed verlicht.
Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dampen kunnen ontbranden.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.
2) Elektrische veiligheid
a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elek-
trisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.
b) Let op dat u geen fysiek contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Gebruik het product niet in de regen of bij nat omstandigheden. Dit kan het risico op een elektrische schok verhogen.
d) Gebruik het netsnoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.
e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden verme- den, gebruik dan een aardlekschakelaar. Het ge- bruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.
3) Veiligheid van personen
a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.
c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.
d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draai-end onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.
e) Voorkom een onnatuurlijke lichaamshouding.
Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.
g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.
h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.
4) Gebruik en behandeling van het elektrische gereedschap
a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart.
d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.
e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten.
f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken.
g) Gebruik elektrische apparaten, inzetstuk, inzetstukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.
h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en gree- poppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.
5) Gebruik en behandeling van het accugereedschap
a) Laad de accu's alleen op met laders die door de fabrikant zijn aanbevolen. Een oplader die voor de ene accu geschikt is, hoeft nog niet geschikt te zijn voor andere accu's. In een dergelijk geval kan brand ontstaan.
b) Gebruik alleen de hiervoor bedoelde accu's in de elektrische apparaten. Gebruik van andere accu's kan letsel veroorzaken en brandgevaar opleveren.
c) Houd de niet gebruikte accu verwijderd van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan tot schroeiplekken of brand leiden.
d) Bij verkeerde toepassing kan vloeistof uit de accu uittreden. Vermijd contact met deze vloeistof. Spoel de vloeistof bij toevallig contact af met water. Als de vloeistof in de ogen terechtkomt, moet u een arts consulteren. Uittredende accuvloeistof kan de huid irriteren of brandwonden veroorzaken.
e) Gebruik geen beschadigde of gewijzigde accu. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen en leiden tot vuur, explosie of gevaar voor letsel.
f) Stel een accu niet bloot aan vuur of te hoge temperaturen. Vuur of temperaturen boven 130 °C kunnen een explosie veroorzaken.
g) Neem alle aanwijzingen voor het opladen in acht en laad de accu of het accugereedschap nooit buiten het in de gebruikshandleiding aangegeven temperatuurbereik. Onjuist opladen of laden buiten het toegestane temperatuurbereik kan de accu verstoren en het brandgevaar verhogen.
6) Service
a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hier-mee wordt de veiligheid van het elektrische gereedschap gewaarborgd.
b) Voer nooit onderhoud aan beschadigde accu's uit. Al het onderhoud van accu's mag uitsluitend door de fabrikant of gevolmachtigde servicecentra worden uitgevoerd.
Veiligheidsvoorschriften voor grasmaaiers
a) Gebruik de grasmaaier niet bij slechte weersomstandigheden, met name niet bij gevaar voor on- weer. Dit verkleint het risico om door de bliksem getroffen te worden.
b) Controleer het werkgebied grondig op wilde dieren. Wilde dieren kunnen gewond raken door de draaiende grasmaaier.
c) Inspecteer het werkgebied grondig en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen. Weggeslingerde onderdelen kunnen letsel veroorzaken.
d) Controleer voordat u de grasmaaier gebruikt altijd of het maaimes en de maaier niet versleten of beschadigd zijn. Versleten of beschadigde onderdelen verhogen het risico op letsel.
e) Controleer de grasvanginrichting regelmatig op slijtage. Een versleten of beschadigde grasvanginrichting verhoogt het risico op letsel.
f) Laat de veiligheidsafdekkingen op hun plaats. Veiligheidsafdekkingen moeten operationeel zijn en goed vastzitten. Een losse, beschadigde of niet goed werkende veiligheidsafdekking kan tot letsel leiden.
g) Houd de luchtinlaten van de koeling vrij van afzettingen. Verstopte luchtinlaten en afzettingen kunnen leiden tot oververhitting of brandgevaar.
h) Draag altijd slipvaste veiligheidsschoenen wanneer u de grasmaaier bedient. Werk nooit op blote voeten of met open sandalen. Dit verkleint het risico op voetletsel door contact met het draaiende maai-mes.
i) Draag altijd een lange broek wanneer u de grasmaaier bedient. Blote huid vergroot de kans op letsel door weggeslingerde onderdelen.
j) Bedien de grasmaaier niet in nat gras. Loop hierbij en ren niet. Dit verkleint de kans op uitglijden en vallen, wat letsel tot gevolg kan hebben.
k) Gebruik de grasmaaier niet op te steile hellingen.
Dit verkleint het risico op verlies van controle, uitglijden en vallen, wat kan leiden tot letsel.
I) Als u op hellingen werkt, zorg er dan voor dat u stevig staat; werk altijd dwars op de helling, nooit omhoog of omlaag, en wees uiterst voorzichtig als u van richting verandert. Dit verkleint het risico op verlies van controle, uitglijden en vallen, wat kan leiden tot letsel.
m) Wees vooral voorzichtig wanneer u achteruit maait of wanneer u de maaier naar u toe trekt. Wees u altijd bewust van uw omgeving. Dit verkleint het risico op struikelen tijdens de werkzaamheden.
n) Raak geen messen of andere gevaarlijke onderdelen aan die nog bewegen. Dit verkleint het risico op letsel door bewegende delen.
o) Zorg ervoor dat alle schakelaars zijn uitgeschakeld en verwijder de veiligheidssleutel voordat u vastgelopen materiaal verwijdert of de grasmaaier schoonmaakt. Onverwachte bediening van de grasmaaier kan leiden tot ernstig letsel.
p) Als er vreemde voorwerpen worden aangetroffen, schakelt u het product direct uit en verwijdert u de accu. Controleer het product op beschadigingen en voer de noodzakelijke reparaties uit voordat u het product opnieuw start en ermee gaat werken. Indien het product bij het starten ongewoon sterk trilt, moet deze direct worden onderzocht.
Aanvullende veiligheidsvoorschriften
- Laat de grasmaaier niet gebruiken door kinderen of andere personen die de gebruikshandleiding niet kennen. Lokale voorschriften kunnen de minimumleeftijd van de gebruiker definiëren.
- Maai nooit wanneer er personen, kinderen of dieren in de buurt zijn. Denk eraan dat de bestuurder of de gebruiker van de machine verantwoordelijk is voor ongevallen met andere personen of hun eigendommen.
- Maai alleen bij voldoende zicht. Zorg dat derden uit de buurt blijven.
- Als u het product aan een andere persoon overdraagt, moet deze gebruikshandleiding eveneens worden verstrekt.
LET OP
er gevaar voor steenslag bestaat!
Rijd nooit met een lopende motor over grind.
- Voor gebruik moet door een visuele controle altijd worden gecontroleerd of het mes en de bevestigingsbouten versleten of beschadigd zijn. Om eventueel onbalans te vermijden, moeten versleten of bescha-
digde messen en bevestigingsbouten altijd per set worden vervangen.
- Wees voorzichtig bij instelwerkzaamheden aan het product en voorkom het inklemmen van vingers tussen de bewegende messen en stijve apparaatdelen.
- Wees bijzonder voorzichtig bij het maaien op oneffen ondergrond, op aangrenzende stortplaatsen, groeven of dijken.
- Vermijd plaatsen waarbij de wielen niet meer grijpen of het maaien niet stabiel is.
- Het gebruik van het product met overmatige snelheid kan het risico op ongevallen verhogen.
- Let in de buurt van straten op het wegverkeer.
- Til of draag een grasmaaier nooit terwijl de motor loopt.
- Stop de messen indien de grasmaaier moet worden gekanteld, bij transport of op andere oppervlakken als gras en indien de grasmaaier voor en naar het te maaien oppervlak wordt verplaatst.
- Start de motor voorzichtig, overeenkomstig de aanwijzingen van de fabrikant. Let op voldoende afstand van de voeten tot de messen.
- Bij het starten van de motor mag de grasmaaier niet worden gekanteld, alleen indien de grasmaaier bij het proces moet worden opgetild. In dit geval kantelt u de grasmaaier slechts zo ver, als absoluut noodzakelijk, en tilt u uitsluitend de zijde op die richting de bediener is gekeerd.
- Breng handen of voeten nooit tegen of over de draaiende delen. Houd u altijd buiten het bereik van de uit-werpopening.
- Gebruik alleen messen en accessoires die door de fabrikant worden aanbevolen. Bij gebruik van andere inzetstukken en accessoires bestaat gevaar voor verwonding.
- Houd het product altijd in een goede bedrijfstoestand.
- Het is noodzakelijk om voldoende pauzes te nemen om lawaai en trillingen te verminderen.
- Let op: onjuist onderhoud, het gebruik van niet-conforme reserveonderdelen of het verwijderen of wijzigen van veiligheidsvoorzieningen kan schade aan het product en lichamelijk letsel van de persoon die ermee werkt tot gevolg hebben.
- Let erop dat de veiligheidssystemen of inrichtingen van het product niet gemanipuleerd of gedeactiveerd mogen worden. Verwijder nooit delen die voor de veiligheid dienen.
VOORZICHTIG
De grasmaaier mag niet worden gebruikt, zonder dat de volledige grasopvanginrichting of de zelfsluitende veiligheidsvoorziening voor de uitwerpopening is aangebracht.
- Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen of veiligheidsroosters of zonder aangebouwde veiligheidsvoorzieningen bijv. stootplaat en/of inrichtingen om het gras op te vangen.
Restrisico's
Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.
- Beschadiging van het gehoor, als de voorgeschreven gehoorbescherming niet wordt gedragen.
- Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.
- Gebruik het product zoals in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw product.
- Bovendien kunnen er ondanks alle getroffen voorzie-
ningen verborgen restrisico's bestaan.
WAARSCHUWING
Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.
WAARSCHUWING
Bij langdurige werkzaamheden kunnen door de trillingen stoornissen in de doorbloeding in de handen van de gebruiker optreden (witte vinger syndroom).
Raynaud-syndroom (dove vingers) is een vaatziekte, waarbij kleine bloedvaten in de vingers en tenen acuut verkrampen. De desbetreffende lichaamsdelen worden dan niet meer voldoende van bloed voorzien waardoor ze een bleke kleur krijgen. Het frequente gebruik van trillende producten kan zenuwbeschadigingen veroorzaken bij personen met een verminderde doorbloeding (bijv. rokers, diabetici).
Als u ongewone beperkingen bespeurt, stopt u direct de werkzaamheden en raadpleegt u een arts.
LET OP
Het product maakt deel uit van de 20V IXES serie en mag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie worden opgeladen. Let hierbij op de specificaties van de fabrikant.
WAARSCHUWING
Neem de veiligheidsvoorschriften en aanwijzingen voor het opladen en het juiste gebruik in acht zoals in de gebruikshandleiding van uw accu en oplader van de 20V IXES serie aangegeven. Een gedetailleerde beschrijving voor het laadproces en overige informatie vindt u in deze afzonderlijke bediening.
Technische wijzigingen voorbehouden!
Geluid en trilling
WAARSCHUWING
Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, draag dan geschikte gehoorbescherming voor u en personen in de omgeving.
De waarden voor geluid en vibratie zijn bepaald door middel van een gestandaardiseerde meetprocedure.
Geluidswaarden
Geluidsdruk L_pA 79,2 dB
| Meetonnauwkeurigheid K_pA | 3,0 dB |
| Geluidsvermogen L_wA | 90,3 dB |
| Meetonzekerheid K_wA | 2,37 dB |
Trillingskenwaarden (hand-arm-trilling)
| Vibratie ah | < 2,5 m/s2 |
| Meetonnauwkeurigheid K 1,5 m/s | 2 |
De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn gemeten volgens een standaardtestmethode en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.
De aangegeven geluidsemissiewaarden en de aangegeven totale trillingswaarde kunnen ook worden gebruikt als voorlopige indicatie van de belasting.
WAARSCHUWING
De geluidsemissies en de trillingsemissiewaarde kunnen van de opgegeven waarde afwijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waarop het elektrische apparaat wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.
Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbij moeten alle aspecten van de bedrijfscyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd dat deze ingeschakeld is, maar onbelast draait).
7 Uitpakken
WAARSCHUWING
Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed!
Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!
- Open de verpakking en haal het product er voorzichtig uit.
- Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
- Controleer of de inhoud van de levering volledig is.
- Controleer het product en de hulpstukken op transportschade. Meld eventuele schade direct bij het transportbedrijf dat het product heeft bezorgd. Reclamaties op een later tijdstip worden niet erkend.
- Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
- Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
- Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
- Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.
8 Montage
VOORZICHTIG
Gevaar voor letsel!
Plaats de accu pas, als het accu-gereedschap klaar is voor gebruik.
VOORZICHTIG
Gevaar voor verwonding door draaiend mes. Voer de werkzaamheden aan het product uitsluitend uit bij een uitgeschakeld en stilstaand mes!
LET OP
Het product voor de ingebruikstelling in ieder geval volledig monteren!
LET OP
Let op dat bij de montage van de kabel niet bekneld raakt.
8.1 Montage van de onderste duwbeugel (4) (afb. 1, 3, 4)
Aanwijzing:
Let op dat de vertandingen overeenkomen.
-
Breng de onderste duwbeugel (4) op de voorgemon-
teerde bouten aan.
-
Schroef de onderste duwbeugel (4) met een volgring (4a), en een snelspanhendel (4b) vast aan beide zijdes. Let er daarbij op dat de kabel (10), die later met een kabelklem (9) wordt bevestigd, niet in de weg zit.
-
Vergrendel de beide snelspanhendels (4b) door deze in de richting van de onderste duwbeugel (4) te drukken.
Deze moeten tegen de onderste duwbeugel (4) liggen, dat het spannen met gemiddelde kracht kan worden uitgevoerd.
Anders moeten de snelspanhendels (4b) voor het spannen rechtsom worden gedraaid of worden losgedraaid door linksom te draaien.
8.1.1 Positie van de onderste duwbeugel (4) verstellen (afb. 5)
Aanwijzingen:
Er zijn drie posities mogelijk.
Let op dat de vertandingen overeenkomen.
-
Open de beide spanhendels (4b).
-
Draai de beide spanhendels (4b) los door deze linksom te draaien.
-
Breng de onderste duwbeugel (4) in de gewenste positie (oriënteer u aan de markeringen).
-
Sluit de onderste duwbeugel (4) weer (zie 8.1).
8.2 Montage van de bovenste duwbeugel (2) (afb. 6, 7)
-
Schroef de bovenste duwbeugel (2) op de onderste duwbeugel (4) met een platte kopschroef (2a), en een volgring (2b), een cilindermoer (2d) en een snelspanhendel (2c) aan beide zijden vast.
Er zijn twee posities mogelijk.
-
Vergrendel de beide snelspanhendels (2) door deze in de richting van de bovenste duwbeugel (2) te drukken. Deze moeten tegen de bovenste duwbeugel (2) liggen, dat het spannen met gemiddelde kracht kan worden uitgevoerd.
Anders moeten de snelspanhendels (2b) voor het spannen rechtsom worden gedraaid of worden losgedraaid door linksom te draaien.
8.3 Kabelhouder (9) monteren (afb. 1, 8)
- Clip de beide kabelhouders (9) telkens aan de bovenste duwbeugel (2) en onderste duwbeugel (4) en fixeer de kabel (10).
8.4 Grasopvangzak (5) monteren (afb. 9)
- Plaats de rubberen lippen (5b) op de corresponderende punten van binnenuit over het frame (5c).
8.5 Draaggreep (5a) op de grasopvangbak (5) monteren (afb. 9)
- Breng de draaggreep (5a) van de grasopvangbak (5) op de daarvoor bestemde opname aan de bovenzijde van de grasopvangbak (5).
9 Voor de ingebruikname
AANWIJZING
Enige geluidsoverlast van dit product is onvermijdelijk. Stel werkzaamheden met lawaai uit tot goedgekeurde en aangewezen tijden. Houd u zo nodig aan rustperiodes en beperk de duur van het werk tot het absolute noodzakelijke.
Voor uw persoonlijke bescherming en de bescherming van personen in de buurt, dient u geschikte gehoorbescherming te dragen.
9.1 Instellen van de maaihoogte (afb. 10)
LET OP
Het verstellen van de snijhoogte mag alleen bij een uitgeschakelde motor worden uitgevoerd.
- In dicht, hoog gras, stelt u de hoogste snijhoogte in en maait u langzamer. Voor de eerste keer maaien in het seizoen, stelt u een hoge snijhoogte in. Stel de maaihoogte zo in dat het product niet overbelast raakt.
- Selecteer de maaihoogte, afhankelijk van de werkelijk graslengte.
- Voer meerdere passages uit, zodat er maximaal 4 cm gras in één keer wordt afgehaald.
Er kunnen 6 verschillende snijhoogten worden ingesteld:
| Siergazon Gebruiksgazon | |
| 1 = 25 mm 4 | 55 mm | | |
| 2 = 35 mm 5 | 65 mm | | |
| 3 = 45 mm 6 | 75 mm | | |
Het instellen van de maaihoogte gebeurt via de hendel voor de maaihoogteverstelling (6).
- Trek de hendel voor de maaihoogteverstelling (6) naar buiten.
- Verschuif de hendel voor de snijhoogteverstelling (6) in de gewenste positie.
- Laat de hendel voor de snijhoogteverstelling (6) weer los. De hendel klikt vast in de gewenste positie.
9.2 Accu's (17) in de accu-houders plaatsen/verwijderen (afb. 11, 12)
Accu plaatsen
- Open de afdekking (7).
- Schuif de accu's (17) in de accu-houders. De accu's (17) klikken hoorbaar vast.
- Sluit de afdekking (7).
Accu uitnemen
- Open de afdekking (7).
- Druk op de ontgrendelingsknop (18) van de accu's (17) en trek de deze uit de accu-houders.
- Sluit de afdekking (7).
9.3 Maaivlak voorbereiden
- Onderzoek het te maaien oppervlak zorgvuldig voorafgaand aan het maaien.
- Verwijder stenen, stokken, botten, draden, speelgoed en andere voorwerpen, die door het product weggeslingerd kunnen worden.
- Let erop dat er geen personen op het te maaien oppervlak aanwezig zijn.
10 Bediening
De accu grasmaaier beschikt over een parallel tot het snijniveau draaiend snijgereedschap. Hij is uitgerust met een krachtige en stil lopende elektromotor, een robuuste behuizing, een veiligheidsbeugel, een veiligheidssleutel, een dubbelzijdige graskantafsteker en een grasopvangbak. Aanvullend is het product 6-voudig in hoogte verstelbaar en heeft deze lichtlopende wielen. De werking van de bedieningsonderdelen vindt u in de volgende beschrijvingen.
WAARSCHUWING
Gevaar voor letsel!
Neem de accu voor alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, werktuigwissel enz.) alsook bij het transport en het bewaren uit het elektrische gereedschap. Bij onvoorzien indrukken van de aan/uit-schakelaar bestaat gevaar voor letsel.
LET OP
Let op dat de omgevingstemperatuur, tijdens de werkzaamheden niet hoger is dan 50 °C en niet lager is dan -20 °C.
LET OP
Het product maakt deel uit van de 20V IXES serie en mag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie worden opgeladen. Let hierbij op de specificaties van de fabrikant.
10.1 Maaien met grasopvangbak
LET OP
Gebruik het product niet zonder volledig aangebrachte grasopvangbak of zonder mulchinzetstuk.
LET OP
Grasopvangbak alleen bij een uitgeschakelde motor en stilstaand mes wegnemen of aanbrengen.
10.1.1 Plaatsen van de grasopvangbak (5) (afb. 9, 13)
- Til de uitwerpklep (8) op.
- Grijp de grasopvangbak (5) vast aan de draaggreep (5a).
- Hang de grasopvangbak (5) in de daarvoor bestemde ophanging van de grasopvangbak aan de achterkant van het product.
- Verwijder de uitwerpklep (8), hierdoor wordt de grasopvangbak (5) in positie gehouden.
10.1.2 Vulpeilindicator (3) op de grasopvangbak (5) (afb. 13)
De door het mes gegenereerde luchtstroom laat de vulpeilindicator stijgen. Als de grasopvangbak is gevuld, stopt de luchtstroom. Als de luchtstroom te laag is, daalt de vulpeilindicator. Dit is een aanwijzing dat de grasopvangbak moet worden geleegd.
De onbegrensde werking van de vulpeilindicator is uitsluitend mogelijk bij een optimale luchtstroom. Externe invloeden zoals nat, dicht of hoog gras, lage snijniveaus, verontreiniging of dergelijke kunnen de luchtstroom en de werking van de vulpeilindicator beïnvloeden.
- Klep openen: Grasopvangbak wordt gevuld
- Klep dicht: Grasopvangbak is gevuld
10.1.3 Legen van de grasopvangbak (5) (afb. 9, 13, 14)
WAARSCHUWING
Voor het wegnemen van de grasopvangbak de motor uitschakelen en de stilstand van het mes afwachten.
LET OP
Gevaar voor letsel!
Grasopvangbak alleen bij een uitgeschakelde motor en stilstaand mes wegnemen.
Zodra tijdens het maaien grasresten blijven liggen, moet de grasopvangbak worden geleegd.
- Om de grasopvangbak (5) weg te nemen, tilt u de uit-werpklep (8) op.
- Neem de grasopvangbak (5) aan de handgreep (5a) er uit. Overeenkomstig het veiligheidsvoorschrift valt de uitwerpklep (8) bij het uithangen van de grasopvangbak (5) dicht en sluit de uitwerpopeningen af.
Als er daarbij grasresten in de opening blijven hangen, dan is het voor het makkelijker starten van de motor doelmatig om de grasmaaier ongeveer 1 m terug te trekken.
LET OP
Resten snijgoed in de maaierbehuizing en op het werkgereedschap niet met de hand of met de voeten verwijderen, maar met geschikte hulpmiddelen, bijv. borstels of een veger.
Om een goede verzameling te garanderen, moet de grasopvangbak (5) na gebruik worden gereinigd.
10.2 Maaien met mulchinzetstuk
Bij het mulchen wordt het snijgoed in de gesloten grasmaaierbehuizing verkleind en weer over het gras verdeeld. Het opnemen van gras en de verwijdering vervallen. Het fijne groene maaisel valt als een natuurlijke meststof terug in de grasmat en brengt vocht in het gazon en voorziet het van belangrijke voedingsstoffen.
AANWIJZING
Mulchen is alleen mogelijk bij relatief kort gras.
10.2.1 Mulchinzetstuk (13) plaatsen (afb. 13, 15, 16)
- Til de uitwerpklep (8) op.
- Neem de grasopvangbak (5) (indien geplaatst) aan de draaggreep (5a) er uit.
- Til de uitwerpklep (8) op en plaats het mulchinzetstuk (13).
- Stel de snijhoogte in (zie 9.1).
Aanwijzing:
Maai het gras ca. 2 cm terug bij een grashoogte van 4-6 cm.
10.2.2 Verschil gras maaien en gras mulchen (afb. 13, 16)
Bij gebruik van het mulchinzetstuk (13) wordt het gemaai-de gras niet opgevangen in een grasopvangbak, maar versnipperd en over het gazon verdeeld. De voedingsstoffen in het gemaaide gras worden zo door bodemorganismen afgebroken en vormen een voedingsstoffenkring-loop. Gemulchte gazons hoeven daarom veel minder vaak te worden bemest.
In het algemeen moet het gazon relatief vaak worden gemaaid, zodat er slechts kleine hoeveelheden mulch op het gazon achterblijven. Het is daarom het beste om het gazon minstens één keer per week te mulchen en de maaier zo in te stellen dat slechts ongeveer 40% van de totale hoogte van het gazon wordt gemulcht. Als de mulch op het gazon zichtbaar blijft (bijv. tijdens de eerste maai-beurt van het jaar of tijdens zware groei), moet de grasopvangbak (5) worden gebruikt.
10.3 Veiligheidssleutel (14) (afb. 1, 17)
Aanwijzing:
Het product kan alleen worden gestart als de veiligheids-sleutel op het product is ingestoken.
- Open de afdekking (7).
- Plaats de accu's (17), zoals beschreven onder 9.2 beschreven.
- Plaats de veiligheidssleutel (14).
- Sluit de afdekking (7).
WAARSCHUWING
Gevaar voor letsel!
Als u het product wilt uitschakelen, zet u de motor uit, wacht u tot deze volledig stil staat, verwijdert u de accu en koppelt u de veiligheidssleutel los.
10.4 Messtopinrichting (afb. 1, 18)
Voor elke ingebruikname moet u de messtopinrichting controleren. Start de motor zoals onder 10.4 beschreven.
- Laat de veiligheidsbeugel (1) los. De motor schakelt uit en het mes (16) wordt afgeremd.
- Het mes (16) moet binnen 7 seconden stoppen.
10.5 Product in-/uitschakelen (afb. 18)
Aanwijzing:
Inschakelen
- Houd de aan/uit-schakelaar (11) ingedrukt en trek de veiligheidsbeugel (1) naar achteren.
Uitschakelen
- Laat de veiligheidsbeugel (1) los.
- Trek aan de veiligheidssleutel (14).
- Verwijder de accu.
VOORZICHTIG
Na het uitschakelen loopt het product na. Wacht tot het product volledig tot stilstand is gekomen.
10.6 Na het maaien
- Controleer voor hernieuwd gebruik alle schroeven en moeren. Haal losse schroeven aan.
- Leeg de grasopvangbak voor het hernieuwde gebruik.
- Neem ook het hoofdstuk "Opslag" in acht.
11 Reiniging en onderhoud
WAARSCHUWING
Laat reparatie- en onderhoudswerkzaamheden, die niet in deze gebruikshandleiding beschreven staan, uitvoeren door onze gespecialiseerde werkplaats. Gebruik uitsluitend originele reserveonderdelen.
WAARSCHUWING
Onjuist onderhoud of onjuiste reiniging kan letsel veroorzaken!
WAARSCHUWING
Tijdens reinigings-, reparatie- en onderhoudswerkzaamheden kan het product onverwacht starten en letsel en brandwonden veroorzaken.
– Schakel het product uit.
- Verwijder de accu.
– Laat het product afkoelen.
VOORZICHTIG
Draag bij het hanteren van de messen veiligheidshandschoenen!
- Trek de veiligheidssleutel er uit.
11.1 Reiniging
- Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek* af en blaas deze met perslucht* bij lage druk uit. Wij advise-ren u, om het product direct na elk gebruik te reinigen.
- Ventilatieopeningen moeten altijd vrij zijn.
-
Een reiniging met de tuinslang is alleen aan te bevelen met een lage druk. Een hogedrukreiniger is niet geschikt om het product te reinigen.
-
Hang de grasopvangbak uit en borstel deze met een handborstel schoon. De behuizing van de grasmaaier kunt u ook grof met een bezem reinigen.
- Reinig de onderkant van de grasmaaier met een spatel en handveger. De spatel helpt om grove en grotere plantenresten uit het bereik van het mes (16) te verwijderen. De reiniging van de onderkant is eenvoudiger direct na gebruik en kan daardoor grondiger worden uitgevoerd. Dan is het vuil en de plantenresten nog vers en laat dan eenvoudiger los.
-
Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Zorg ervoor dat er geen water in het product kan komen.
-
Controleer of het uitwerpen van gras vrij is van grasresten en verwijder deze indien nodig.
11.2 Onderhoud
WAARSCHUWING
Gevaar voor letsel!
Neem de accu voor alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, werktuigwissel enz.) alsook bij het transport en het bewaren uit het elektrische gereedschap. Bij onvoorzien indrukken van de aan/uit-schakelaar bestaat gevaar voor letsel.
11.2.1 Vervangen van het mes (16) (afb 19)
WAARSCHUWING
Bij het werken met een beschadigd mes be- staat er gevaar voor persoonlijk letsel.
– Draag veiligheidshandschoenen!
- Laat het mes vanwege veiligheidsredenen alleen door een gespecialiseerde werkplaats slijpen en afstellen. Om een optimaal werkresultaat te bereiken, is het raadzaam om het mes eenmaal per jaar te laten controleren.
- Bij het vervangen van het mes mogen alleen originele reserveonderdelen worden gebruikt.
- Houd het mes (16) met één hand vast.
- Draai de messchroef (15) linksom met behulp van een steeksleutel SW13 (niet meegeleverd).
- Verwijder de messchroef (15) en de volgring.
- Plaats het nieuwe mes (16) in de omgekeerde volgorde terug. Bevestig de messchroef (15) conform de voorschriften. Let op dat het mes (16) juist in de bevestigingsbout is gepositioneerd en goed is aangehaald.
- Het aanhaalmoment van de messchroef (15) is 45Nm.
Vervang ook de messchroef (15) als u het mes (16)
vervangt.
11.2.2 Beschadigde mes (16) (afb 19)
Als het mes (16) met een hindernis in aanraking is gekomen:
- Zet de motor uit, wacht tot deze volledig stil staat, verwijder de accu en koppel de veiligheidssleutel los.
- Controleer het mes (16) op beschadiging.
- Beschadigde of verbogen messen (16) moeten worden vervangen.
- Nooit een verbogen mes (16) weer rechtbuigen.
- Nooit met een verbogen of sterk versleten mes (16) werken, want dit veroorzaakt trillingen en kan tot meer beschadigingen aan de grasmaaier leiden.
12 Opslag en transport
Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoe-gankelijke plaats.
De optimale bewaartemperatuur ligt tussen 5 °C en 30 °C. Bewaar het product in de originele verpakking.
Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.
WAARSCHUWING
Gevaar voor letsel!
Neem de accu voor alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, werktuigwissel enz.) alsook bij het transport en het bewaren uit het elektrische gereedschap. Bij onvoorzien indrukken van de aan/uit-schakelaar bestaat gevaar voor letsel.
12.1 Bovenste duwbeugel (2) samenklappen (afb. 1, 7, 13)
WAARSCHUWING
Klemgevaar!
Houd de duwbeugel altijd met een hand op het hoogste punt.
- Nooit vingers tussen de bovenste en onderste duwbeugel plaatsen.
Voor een plaatsbesparende opslag is de bovenste duwbeugel (2) inklapbaar.
- Verwijder de grasopvangbak (5).
- Open de snelspanhendel (2c) aan de bovenste duwbeugel (2).
- Draai de snelspanhendels (2c) iets los, door deze linksom te draaien.
- Klap de bovenste duwbeugel (2) omlaag. De kabel (10) mag hierbij niet worden vastgeklemd.
12.2 Voorbereiden voor de opslag
- Verwijder de accu.
- Maak het product helemaal leeg.
- Reinig en controleer het product op schade.
13 Reparatie en reserveonderdelen bestellen
Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.
LET OP
Conform de wetgeving voor productgaranties wordt een garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.
Neem contact op met een servicecentrum of een erkende specialist. Overeenkomstig geldt dit ook voor accessoires.
Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.
13.1 Bestelling van reserveonderdelen
Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:
- Modelaanduiding
- Artikelnummer
- Gegevens op het typeplaatje
Reserveonderdelen/accessoires
| Accu SBP2.0 Artikelnr.: 7909201708 | |
| Accu SBP4.0 Artikelnr.: 7909201709 | |
| Oplader SBC2.4A Artikelnr.: 7909201710 | |
| Oplader SBC4.5A Artikelnr.: 7909201711 | |
| Oplader SDBC2.4A Artikelnr.: 7909201712 | |
| Oplader SDBC4.5A Artikelnr.: 7909201713 | |
| StarterKit SBSK2.0 Artikelnr.: 7909201720 | |
| StarterKit SBSK4.0 Artikelnr.: 7909201721 | |
| Mes artikelnr.: 7911200650 | |
| Messchroef Artikelnr.: 5911414001 | |
14 Afvalverwerking en hergebruik
Aanwijzingen op de verpakking
De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.
Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)
Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!
- Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving in-zake batterijen.
- Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
- De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
- Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische appara-tuur niet bij het huishoudelijk afval mag worden ge-good.
- Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:
- Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)
- Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.
- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.
- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.
- Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.
- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geïnstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.
Aanwijzingen voor de lithium-ion accu's
Accu voor het afvoeren van het apparaat demon- teren!
- Gooi de accu niet bij het huishoudelijk afval, in open vuur (explosiegevaar) of in water. Beschadigde accu's kunnen het milieu en uw gezondheid schaden, als er giftige dampen of vloeistoffen gaan lekken.
- Defecte of verbruikte accu's moeten overeenkomstig richtlijn 2023/1542/EG worden gerecycled.
- Lever het apparaat en de oplader in bij een afvalverwerkingsstation. De gebruikte kunststof- en metalen onderdelen kunnen per type gescheiden worden en zo worden gerecycled.
- Voer accu's in ontladen toestand af. Wij adviseren de polen af te plakken met tape om ze te beschermen tegen kortsluiting. Open de accu niet.
- Gooi uw accu's weg volgens de lokale voorschriften. Lever accu's in bij een afvalverwerkingsstation voor verbruikte accu's, waar ze milieuvriendelijk kunnen worden gerecycled. Neem hiertoe contact op met het plaatselijke afvalverwerkingsstation.
15 Verhelpen van storingen
De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.
| Storing | Mogelijke oorzaak | Oplossing |
| Het product kan niet worden gestart. | Het accuvermogen is te zwak. | Laad de accu op. |
| De accu is niet goed geplaatst. | Schuif de accu in de accu-houder. De accu klikt hoorbaar vast. |
| Aan/uit-schakelaar defect. | Neem contact op met onze klantenservice. |
| Motor defect. |
| Onrustige loop, sterk trillen van het product. | Snelspanhendel los. Snelspanhendel controleren. |
| Mesbevestiging los. Mesbevestiging controleren. |
| Messen niet in balans. Messen vervangen. |
| Motor loopt niet. Veiligheidsbeugel niet aangetrokken. Veiligheidsbeugel aantrekken. |
| Veiligheidssleutel niet geplaatst en gedraaid. | Veiligheidssleutel plaatsen en draaien. |
| Motor defect. Erkende klantenservice raadplegen. |
| Uitwerpen van het gras is rommelig. Maaihoogte te laag. Maaihoogte instellen. | |
|
|
|
16 Garantievoorwaarden - Scheppach 20V IXES-serie
Herzieningsdatum 25-04-2024
Beste klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht een product toch niet naar behoren functioneren, dan betreuren wij dit ten zeerste en verzoeken wij u contact op te nemen met onze serviceafdeling op het onderstaande adres. Wij helpen u ook graag telefonisch via het servicenummer. De volgende informatie is bedoeld om u te helpen uw claim zonder problemen te verwerken en af te wikkelen.
Het volgende geldt voor de aanspraak op garantie:
-
Deze garantievoorwaarden regelen onze aanvullen-
de fabrieksgarantieservices voor kopers (particuliere
eindgebruikers) van nieuwe producten. De wettelijke
garantieclaims worden niet beïnvloed door deze ga-
rantie. Dit is de verantwoordelijkheid van de dealer bij
wie u het product hebt gekocht.
-
De garantieservice van de fabrikant dekt alleen defecten van een nieuw door u aangeschaft product die te wijten zijn aan een materiaal- of productiefout. Als er zich tijdens de garantieperiode materiaal- of fabricagefouten voordoen, zal de fabrikant als garantieverlener in het kader van deze garantie een van de volgende services naar keuze verlenen:
- Gratis reparatie van het product
- Gratis vervanging van het product door een product van gelijke waarde (evt. ook vervanging door een nieuw model als het originele product niet meer verkrijgbaar is).
Vervangen producten of onderdelen worden ons eigendom. Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of beroepsmatige toepassingen zijn ontworpen. Een garantieclaim is daarom niet geldig als het product binnen de garantieperiode voor bedrijfsmatige, ambachtelijke of industriële doeleinden is gebruikt of aan een gelijkwaardige belasting is blootgesteld.
3. Uitgesloten van onze garantieservices zijn:
- Schade aan het product veroorzaakt door het niet naleven van de montagehandleiding, onjuiste installatie, het niet naleven van de gebruikshandleiding (bijv. aansluiting op een verkeerde netspanning of stroomsoort) of de onderhouds- en veilig-
heidsvoorschriften of door het gebruik van het product onder ongeschikte omgevingsomstandigheden en door onvoldoende zorg en onderhoud.
- Schade aan het product veroorzaakt door verkeerd gebruik of onjuiste toepassing (zoals overbelasting van het product of gebruik van nietgoedgekeurd gereedschap of accessoires), binnendringen van vreemde voorwerpen in het product (zoals zand, stenen of stof), transportschade.
gebruik van geweld of invloeden van buitenaf (zoals schade veroorzaakt door vallen).
- Schade aan het product of onderdelen van het product die te wijten is aan normale, gebruikelijke (operationele) of andere natuurlijke slijtage, evenals schade en/of slijtage van slijtageonderdelen.
- Defecten in het product die veroorzaakt zijn door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele onderdelen zijn of die niet worden gebruikt zoals bedoeld.
- Producten waarop wijzigingen of aanpassingen zijn aangebracht.
- Kleine afwijkingen van de nominale toestand die onbeduidend zijn voor de waarde en bruikbaarheid van het product.
- Producten waaraan onbevoegde reparaties of herstelwerkzaamheden zijn uitgevoerd, in het bijzonder door een niet-geautoriseerde derde partij.
- Als de markering op het product of de identificatiegegevens van het product (machinesticker) ontbreken of onleesbaar zijn.
- Producten die sterk vervuild zijn en daarom door het servicepersoneel worden geweigerd.
- Schadeclaims en gevolgschade zijn over het algemeen uitgesloten van deze garantie.
- De garantieperiode is normaal gesproken 5 jaar (12 maanden voor accu's / oplaadbare accu's) en gaat in op de aankoopdatum van het product. De datum op de originele aankoopbon is doorslaggevend. Aanspraak op garantie moet telkens direct na het in kennis stellen worden ingediend. Het indienen van garantieclaims na het verstrijken van de garantieperiode is uitgesloten. De reparatie of vervanging van het product leidt niet tot een verlenging van de garantieperiode, noch start deze service een nieuwe garantieperiode voor het product of voor geïnstalleerde reserveonderdelen. Dit geldt ook bij services ter plaatse. Een voorwaarde voor een aanspraak op garantie is dat de
fabrikant, als garantieverlener, in staat wordt gesteld om het garantiegeval te onderzoeken door de betreffende goederen op verzoek van de fabrikant op te sturen. Voorkom beschadiging tijdens transport door middel van een geschikte verpakking. Het product in kwestie moet worden gereinigd en samen met een kopie van de aankoopbon, waarop de aankoopdatum en de productnaam vermeld moeten staan, naar het servicecentrum worden teruggestuurd. Als een product onvolledig wordt verzonden, zonder de volledige leveringsomvang, worden de ontbrekende accessoires ge-crediteerd / in mindering gebracht in waarde als het product wordt omgeruild of terugbetaald. Gedeeltelijk of volledig gedemonteerde producten kunnen niet worden aanvaard als garantieclaim. In geval van een onterechte klacht of buiten de garantieperiode, draagt de koper over het algemeen de transportkosten en het transportrisico. Meld een garantieclaim vooraf bij het servicecentrum (zie hieronder). In principe wordt overeengekomen dat het defecte product met een korte beschrijving van het defect per georganiseerde retourzending of - in geval van reparatie buiten de garantieperiode - voldoende gefrankeerd, met inachtneming van de juiste verpakkings- en verzendrichtlijnen, naar het onderstaande serviceadres wordt gestuurd. Houd er rekening mee dat uw product (afhankelijk van het model) om veiligheidsredenen vrij is van alle bedieningsmaterialen bij retourzending. Het product dat naar ons Servicecentrum wordt gestuurd, moet zodanig worden verpakt dat schade aan het product waarover wordt gereclameerd, tijdens het transport wordt voorkomen.
Na een succesvolle reparatie/vervanging sturen wij het product gratis naar u terug. Als producten niet kunnen worden gerepareerd of vervangen, kan een geldbedrag tot aan de aankoopprijs van het defecte product naar eigen goeddunken worden terugbetaald, rekening houdend met een eventuele aftrek voor slijtage. Deze garanties zijn uitsluitend bedoeld voor de oorspronkelijke particuliere koper en kunnen niet worden toegewezen of overgedragen.
-
Verlenging van de garantieperiode tot 10 jaar: Scheppach biedt een extra garantieverlenging van 5 jaar op producten uit de Scheppach 20V-serie. De garantieperiode voor deze producten bedraagt dus in to-taal 10 jaar. Accu's / oplaadbare accu's, opladers en accessoires zijn hiervan uitgesloten. U kunt aanspraak maken op deze garantie-uitbreiding door uw Scheppach-product uit dit assortiment uiterlijk 30 da-gen na de aankoopdatum online te registreren op https://garantie.scheppach.com. Na een succesvolle on-line registratie ontvangt u de bevestiging voor de artikelgerelateerde garantie-uitbreiding.
-
Neem contact op met ons Servicecentrum om aanspraak te maken op een garantieclaim.
Gebruik bij voorkeur ons formulier op onze homepage: https://www.scheppach.com/de/service
Stuur geen producten naar ons op zonder eerst contact op te nemen met ons servicecentrum en ons te registreren.
Om aanspraak te kunnen maken op deze garanties moet u eerst contact opnemen met ons Servicecentrum. Garantieclaims moeten vóór het verstrijken van de garantieperiode binnen 14 dagen na ontdek-
king van het defect worden ingediend. Hiervoor zijn de originele aankoopbon en, indien van toepassing, de bevestiging van de artikelgerelateerde garantie-uit-breiding nodig
- Verwerkingstijd - in principe verwerken wij klachten binnen 14 dagen na ontvangst bij ons Servicecentrum. Als in uitzonderlijke gevallen de aangegeven verwerkingstijd wordt overschreden, zullen wij u hiervan tijdig op de hoogte stellen.
- Slijtageonderdelen zijn over het algemeen uitgesloten van garantie! - Slijtagedelen zijn: a) meegeleverde, bevestigde en/of geïnstalleerde accu's en b) alle modelafhankelijke slijtagedelen (onder meer riemen, zaagbladen, inzetgereedschap, slijpschijven, filters, koolborstels enz.). De garantie geldt niet voor accu's of oplaadbare accu's die diep ontladen zijn of beschadigd zijn aan de behuizing of accu-aansluitingen.
- Kostenraming - producten die niet of niet meer onder de garantie vallen, worden tegen betaling gerepareerd. Op verzoek aan ons Servicecentrum kunt u de defecte producten opsturen voor een kostenraming en, indien nodig, het Servicecentrum schriftelijke goedkeuring geven (per post, e-mail) voor de reparatie. Zonder reparatiegoedkeuring vindt er geen verde-re verwerking plaats.
De garantievoorwaarden zijn alleen van toepassing in de versie die van kracht is op het moment van de claim en zijn te vinden op onze homepage (www.schep-pach.com), indien van toepassing. Bij vertalingen is altijd de Duitse versie doorslaggevend.
Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Duitsland)
Telefoon: +800 4002 4002
E-mail: customerservice.NL@scheppach.com
Internet: https://www.scheppach.com
Wij behouden ons het recht voor om deze garantievoorwaarden te allen tijde zonder voorafgaande kennisgeving te wijzigen.
Originele conformiteitsverklaring
Fabrikant:
Scheppach GmbH
Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven product voldoet aan de geldende richtlijnen en normen.
Merk: SCHEPPACH
Art.-aanduiding: ACCU GRASMAAIER
BC-MP380-X
Art.nr. 5911414900
EU-richtlijnen:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2011/65/EU*
* Het hierboven beschreven onderwerp van deze verklaring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Toegepaste normen:
EN 62841-1:2015/A11:2022;
Documentatie gevolmachtigde:
Stefan Hartinger
Günzburger Str. 69
D-89335 Ichenhausen
Merknad om emballasjen
Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.
Henvisninger til elektro- og elektronikkenhetslov (ElektroG)
