KÄYTTÖOHJE BCMP380X SCHEPPACH
FI Akkukäyttöinen ruohonleikkuri | Alkuperäisen käyttäjän käsikirjan käännös 247
Tillämpade standarder:
EN 62841-1:2015/A11:2022;

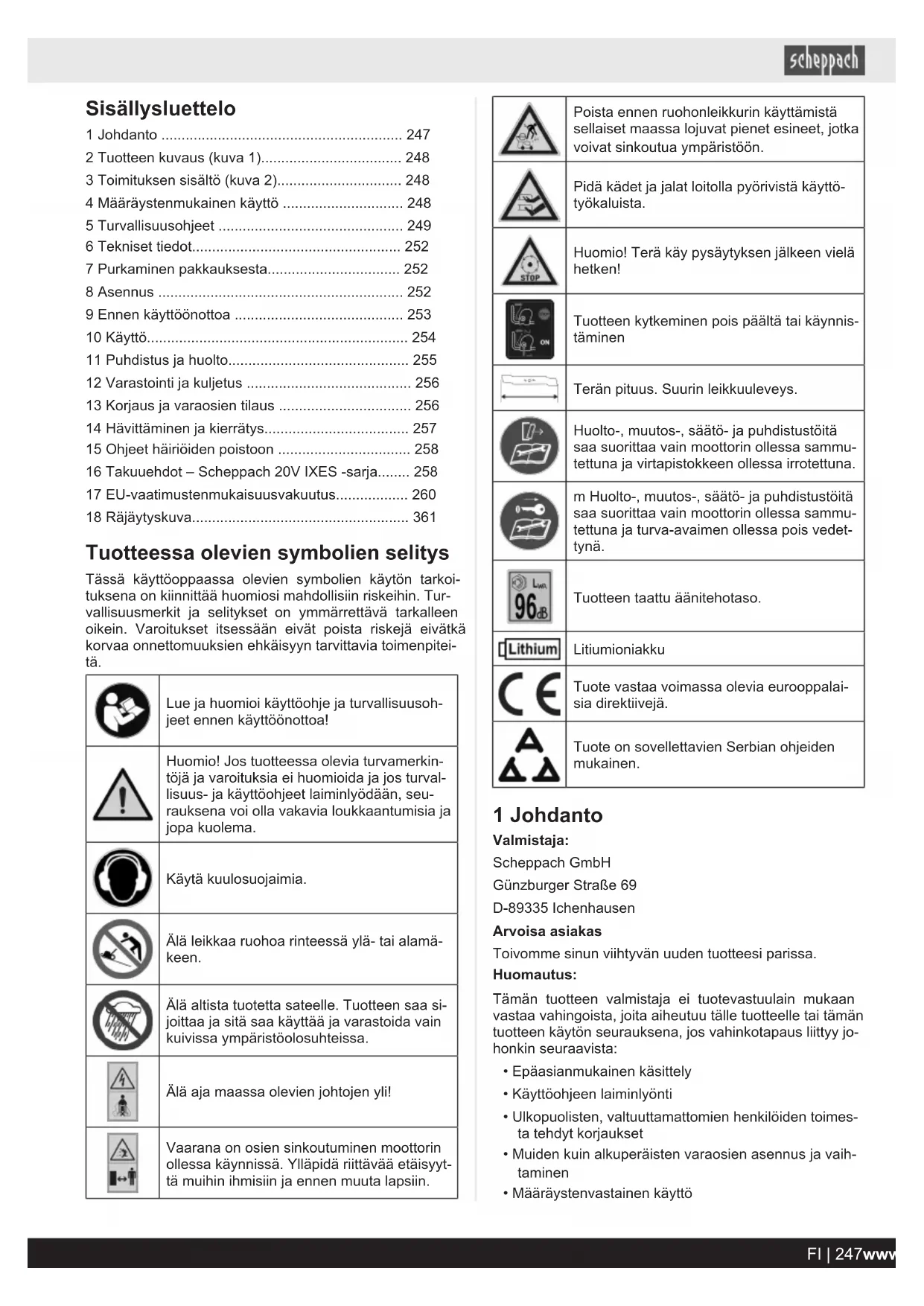

2 Tuotteen kuvaus (kuva 1).... 248
3 Toimituksen sisältö (kuva 2).... 248
4 Määräystenmukainen käyttö 248
5 Turvallisuusohjeet 249
6 Tekniset tiedot.... 252
7 Purkaminen pakkauksesta.... 252
8 Asennus 252
9 Ennen käyttöönottoa 253
10 Käyttö 254
11 Puhdistus ja huolto.... 255
12 Varastointi ja kuljetus 256
13 Korjaus ja varaosien tilaus 256
14 Hävittäminen ja kierrätys.... 257
15 Ohjeet häiriöiden poistoon 258
16 Takuuehdot – Scheppach 20V IXES -sarja..... 258
17 EU-vaatimustenmukaisuusvakuutus.... 260
18 Räjäytyskuva.... 361
Tuotteessa olevien symbolien selitys
Tässä käyttöoppaassa olevien symbolien käytön tarkoi-tuksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur-vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpitei-tä.
| Lue ja huomioi käyttöohje ja turvallisuusoh-jeet ennen käyttöönottoa! |
| Huomio! Jos tuotteessa olevia turvamerkin-töjä ja varoituksia ei huomioida ja jos turval-lisuus- ja käyttöohjeet laiminlyödään, seu-rauksena voi olla vakavia loukkaantumisia ja jopa kuolema. |
| Käytä kuulosuojaimia. |
| Älä leikkaa ruohoa rinteessä ylä- tai alamä-keen. |
| Älä altista tuotetta sateelle. Tuotteen saa si-joittaa ja sitä saa käyttää ja varastoida vain kuivissa ympäristöolosuhteissa. |
| Älä aja maassa olevien johtojen yli! |
| Vaarana on osien sinkoutuminen moottorin ollessa käynnissä. Ylläpidä riittävää etäisyyt-tä muihin ihmisiin ja ennen muuta lapsiin. |
 | Poista ennen ruohonleikkurin käyttämistä sellaiset maassa lojuvat pienet esineet, jotka voivat sinkoutua ympäristöön. |
 | Pidä kädet ja jalat loitolla pyörivistä käyttö-työkaluista. |
 | Huomio! Terä käy pysäytyksen jälkeen vielä hetken! |
 | Tuotteen kytkeminen pois päältä tai käynnis-täminen |
 | Terän pituus. Suurin leikkuuleveys. |
 | Huolto-, muutos-, säätö- ja puhdistustöitä saa suorittaa vain moottorin ollessa sammutettuna ja virtapistokkeen ollessa irrotettuna. |
 | m Huolto-, muutos-, säätö- ja puhdistustöitä saa suorittaa vain moottorin ollessa sammutettuna ja turva-avaimen ollessa pois vedet- tynä. |
 | Tuotteen taattu äänitehotaso. |
 | Litiumioniakku |
 | Tuote vastaa voimassa olevia eurooppalai-sia direktiivejä. |
 | Tuote on sovellettavien Serbian ohjeiden mukainen. |
1 Johdanto
Valmistaja:
Scheppach GmbH
Toivomme sinun viihtyvän uuden tuotteesi parissa.
Huomautus:
Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tämän tuotteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:
- Epäasianmukainen käsittely
• Käyttöohjeen laiminlyönti
- Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
- Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
- Määräystenvastainen käyttö
Huomaa:
Käyttöohje on tämän tuotteen osa.
Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset tuotteen käyttöä koskevat määräykset.
Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.
2 Tuotteen kuvaus (kuva 1)
- Turvakaari
- Ylempi työntökaari
2a. Laippakantaruuvi
2b. Aluslaatta (ylempi työntökaari)
2c. Pikakiinnitysvipu (ylempi työntökaari)
2d Lieriömutterit (ylempi työntökaari)
- Täyttötason näyttö
- Alempi työntökaari
4a. Aluslaatta (alempi työntökaari)
4b. Pikakiinnitysvipu (alempi työntökaari)
4c. Lieriömutterit (alempi työntökaari)
- Ruohonkeräyssäkki
5a. kantokahva
5b. Kumihuuli
5c. runko
- Leikkuukorkeuden säätövipu
- Suojus
- Poistoluukku
- Johtopidike
- Johto
- Virtakytkin
12.-
- Silppurivarustus
- Turva-avain
- Terän ruuvi
- Terä
- Akku*
- Avauspainike (akku)
- Akun kiinnitys
3 Toimituksen sisältö (kuva 2)
Kohta Lukumäärä Nimike
2a. 2 x Laipparuuvi M6x55 mm
2b. 2 x Aluslaatta (ylempi työntökaari)
2c. 2 x Pikakiinnitysvipu (ylempi työntökaari)
2d 2 x Lieriömutterit M6 (ylempi työntökaari)
4. 1 x Alempi työntökaari
4a. 2 x Aluslaatta (alempi työntökaari)
4b. 2 x Pikakiinnitysvipu (alempi työntökaari)
4c. 2 x Lieriömutterit M6 (alempi työntökaari)
5. 1 x Ruohonkeräyssäkki
5a. 1 x kantokahva
9. 2 x Johtopidike
13. 1 x Silppurivarustus
14. 1 x Turva-avain
17. 2 x Akku*
1 x Latauslaite*
1 x Akkukäyttöinen ruohonleikkuri
1 x käyttöohje
* = eivät välttämättä sisälly toimitukseen!
4 Määräystenmukainen käyttö
Tuote on tarkoitettu ruohokenttien ja nurmikoiden leikkaamiseen kotitalouksissa.
Tämä akkukäyttöinen ruohonleikkuri sopii kooltaan noin 450-500m² nurmikoille.
Käsiteltävän nurmikon tosiasialliseen pinta-alaan vaikutta-vat erilaiset tekijät, kuten akun lataus, akun koko (ah), nurmen kosteus, leikkuukorkeus, sammalkasvusto tai ruohon tiheys.
Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.
Määräystenmukaiseen käyttöön kuuluu myös turvallisuus-
ohjeiden ja asennusohjeen sekä käyttöohjeessa olevien
ohjeiden huomioiminen.
Tuotetta käyttävien ja huoltavien henkilöiden on perehdyt- tävä tuotteen ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.
Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mi- tään vastuuta siitä aiheutuvista vahingoista.
Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.
Valmistajan määrittämiä turvallisuus-, työ- ja huoltomää-räyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.
Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toi-minnassa.
Signaalisanojen selitykset käyttöohjeessa
VAARA
Merkkisana, joka merkitsee välittömästi uhkaavaa vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.
! VAROITUS
Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.
! VARO
Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.
HUOMIO
Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa tuotteen tai omaisuuden vahingoittumiseen, jos sitä ei vältetä.
5 Turvallisuusohjeet
Sähkötyökalujen yleiset turvallisuusohjeet
VAROITUS
Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.
Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.
Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) tai akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).
1) Työpaikan turvallisuus
a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalueilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyöka-lusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyöka-lun hallinnan.
2) Sähköturvallisuus
a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoi- hin, kuten putkiin, lämmittimiin, uuneihin ja jää- kaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.
c) Älä käytä tuotetta sateella tai kosteassa ympäristössä. Tämä voi lisätä sähköiskun riskiä.
d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämälä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
3) Ihmisten turvallisuus
a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huu-maavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksi- kin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.
b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.
c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.
d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.
e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.
f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaattee-si loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.
h) Älä tuudittaudu katteettomaan turvallisuudentun- teeseen äläkä poikkea sähkötyökalujen turvamää- räyksistä vaikka olisit jo harjaantunut sähkötyöka- lun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.
4) Sähkötyökalun käyttö ja käsittely
a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.
b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voi kytkeä asianmukaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.
c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nä- mä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.
e) Hoida sähkötyökaluja ja käytettäviä työkaluja huo- lellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyöka- lun toiminta vaarantuu. Korjauta vialliset osat en- nen sähkötyökalun käyttöä. Monien onnettomuuk- sien taustalla on sähkötyökalujen huono huolto.
f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolelli-
sesti hoidetut leikkuutyökalut, joissa on terävät leik-
kuureunat, juuttuvat vähemmän ja ovat kevyemmin
ohjailtavissa.
g) Käytä sähkötyökalua, käytettäviä työkaluja jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.
5) Akkutyökalun käyttö ja käsittely
a) Lataa akkuja vain valmistajan suosittelemilla latauslaitteilla. Määrätylle akkutyypille sopivan laturin käyttö voi aiheuttaa tulipalovaaran, jos sitä käytetään erityyppisen akun lataamiseen.
b) Käytä sähkötyökaluissa vain niille tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa vammoja ja tulipalovaaran.
c) Pidä käyttämättömät akut loitolla klemmareista, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat yhdistää akun koskettimet. Akun koskettimien välinen oikosulku voi aiheuttaa palovammoja tai tulipalon.
d) Väärin käsitellystä akusta voi purkautua ulos nestettä. Vältä kosketusta siihen. Jos tapahtuu kosketus, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lisäksi lääkärin hoitoon. Ulos purkautuva akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.
e) Älä käytä vaurioitunutta akkua tai akkua, johon on tehty muutoksia. Vaurioituneet akut tai akut, joihin on tehty muutoksia, voivat käyttäytyä ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.
f) Älä altista akkua tulelle tai korkeille lämpötiloille. Tuli tai yli 130 °C: lämpötilat voivat aiheuttaa räjähdyksen.
g) Noudata kaikkia lataamista koskevia ohjeita äläkä koskaan lataa akkua tai akkutyökalua käyttöohjeessa ilmoitetun lämpötila-alueen ulkopuolella. Virheellinen lataaminen tai sallitun lämpötila-alueen ulkopuolella lataaminen voi tuhota akun ja lisätä tulipalon vaaraa.
6) Huolto
a) Korjauta sähkötyökalu vain pätevällä ammattihenkilöllä ja käyttäen vain alkuperäisiä varaosia. Näin varmistetaan sähkötyökalun pysyminen turvallisena.
b) Älä koskaan huolla vaurioituneita akkuja. Kaikki akun tai sen osien huoltotyöt on annettava valmistajan tai valmistajan valtuuttaman huoltopalvelun suoritettavaksi.
Ruohonleikkurin turvallisuusohjeet
a) Älä käytä ruohonleikkuria huonolla säällä, etenkään ukkosella. Näin vältetään vaara joutua salaman iskemäksi.
b) Tarkista huolellisesti, ettei työskentelyalueella ole villieläimiä. Villieläimet voivat loukkaantua ruohon-leikkurin ollessa käynnissä.
c) Tarkasta työskentelyalue perusteellisesti ja poista kaikki kivet, kepit, narut/rautalangat, luut ja muut vierasesineet. Ulos sinkoutuvat esineet voivat aiheuttaa loukkaantumisia.
d) Tarkista aina ennen ruohonleikkurin käyttöä, ovatko leikkuuterät ja leikkuutyökalut kuluneet tai vaurioituneet. Kuluneet tai vaurioituneet osat nostavat loukkaantumisriskiä.
e) Tarkasta ruohonkeräyslaitteen kuluminen ja kunto säännöllisesti. Kulunut tai vioittunut ruohonkeräyslai-te nostaa loukkaantumisriskiä.
f) Pidä suojukset paikoillaan. Suojusten on oltava toimintakuntoisia ja asianmukaisesti kiinnitetty. Irtonainen, vaurioitunut tai puutteellisesti toimiva suojus voi aiheuttaa loukkaantumisia.
g) Pidä jäähdytysilman sisäänmenoaukon puhtaina kertymistä. Tukkeutuneet ilman sisäänmenoaukon ja kertymät voivat aiheuttaa ylikuumenemisen tai palovaaran.
h) Käytä ruohonleikkuria käyttäessäsi aina liukumat-tomia turvajalkineita. Älä koskaan työskentele pal-jain jaloin tai avoimet sandaalit jalassa. Näin vältetään jalkojen loukkaantuminen niiden joutuessa kos-ketuksiin pyörivän leikkuuterän kanssa.
i) Käytä ruohonleikkuria käyttäessäsi aina pitkiä housuja. Paljas iho lisää ulos sinkoutuvista osista johtuvien loukkaantumisten todennäköisyyttä.
j) Älä käytä ruohonleikkuria märällä nurmikolla. Kä- vele aina, älä koskaan juokse. Näin vältetään liukas- tumisen ja kaatumisen vaara, joka voi aiheuttaa louk- kaantumisia.
k) Älä käytä ruohonleikkuria liian kaltevilla alustoilla. Näin vältetään hallinnan menettämisen, liukastumisen ja kaatumisen vaara, joka voi aiheuttaa loukkaantumisia.
I) Varmista tukeva asento työskennellessäsi kaltevilla pinnoilla: Työskentele aina poikittain kaltevuuteen nähden, älä koskaan ylös- tai alaspäin, ja ole erityisen varovainen vaihtaessasi työskentelysuuntaa. Näin vältetään hallinnan menettämisen, liukastumisen ja kaatumisen vaara, joka voi aiheuttaa loukkaantumisia.
m) Ole erityisen varovainen, kun leikkaat nurmikkoa takaperin tai kun vedät ruohonleikkuria itseäsi kohti. Tarkkaile aina ympäristöä. Näin vältetään kompastumisvaara työskentelyn aikana.
n) Älä koske teriin tai muihin vaarallisiin osiin, jotka ovat vielä liikkeessä. Näin vältetään liikkuvista osista aiheutuvien loukkaantumisten riski.
o) Varmista, että kaikki kytkimet on sammutettu, ja poista turva-avain, ennen kuin poistat kiinni juuttunutta materiaalia tai puhdistat ruohonleikkurin. Ruohonleikkurin odottamaton käyttö voi aiheuttaa vakavia loukkaantumisia.
p) Jos osutaan vieraaseen esineeseen, kytke tuote heti pois päältä ja poista akku. Tutki tuote vaurioiden varalta ja suorita tarvittavat korjaukset ennen kuin käynnistät tuotteen uudelleen ja alat työskennellä sillä. Jos tuote alkaa täristä epätavallisen voimakkaasti, on suoritettava huolellinen tarkastus.
Lisäturvallisuusohjeet
- Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät tunne käyttöohjetta, käyttää ruohonleikkuria. Pai-kalliset määräykset voivat määrittää käyttäjän vähimmäisiän.
- Älä koskaan leikkaa ruohoa, jos lähellä on muita ihmi- siä (erityisesti lapsia) tai eläimiä. Pidä mielessä, että koneen käyttäjä vastaa onnettomuuksista, joissa muut henkilöt tai heidän omaisuutensa kärsii vahinkoja.
- Leikkaa ruohoa vain, kun näkyvyys on hyvä. Ulkopuoliset henkilöt on pidettävä loitolla.
- Jos tuote luovutetaan toiselle henkilölle, tämä käyttöohje on luovutettava sen mukana.
HUOMIO
Kiveniskemien vaara!
Älä koskaan aja soran päällä moottorin pyöriessä.
- Ennen käyttöä on aina tarkastettava silmämääräisesti, ovatko terä ja kiinnityspultit kuluneet tai vahingoittuneet. Epätasapainon välttämiseksi kuluneet tai vauri-oituneet terät ja kiinnityspultit on vaihdettava aina sar-joina.
- Ole varovainen säätäessäsi tuotetta ja vältä sormien jäämistä liikkuvan terän ja kiinteiden laitteen osien väliin.
- Ole erityisen varovainen leikatessasi ruohoa pehmeällä tai pettävällä maalla, jätekasojen, kuoppien tai penkereiden lähellä.
- Vältä paikkoja, joissa pyörät menettävät pitonsa tai ruohon leikkaaminen ei ole turvallista.
- Tuotteen käyttäminen liiallisella nopeudella voi lisätä onnettomuusvaaraa.
- Kadun lähellä on huomioitava tieliikenne.
- Älä koskaan nosta tai kuljeta ruohonleikkuria moottorin ollessa käynnissä.
- Pysäytä terä, kun ruohonleikkuria on kallistettava, kun sitä kuljetetaan muun kuin nurmen päällä ja kun ruohonleikkuria liikutetaan edestakaisin leikattavalle pinnalle ja pois siitä.
-
Käynnistä moottori varovasti valmistajan antamien ohjeiden mukaisesti. Varmista, että jalkasi ovat riittävän etäällä terästä.
-
Kun moottori käynnistetään, ruohonleikkuria ei saa kallistaa, ellei ruohonleikkuria ole nostettava kyseisessä tilanteessa. Kallista sitä tässä tapauksessa vain sen verran kuin on välttämätöntä, ja nosta sitä vain siltä puolelta, jolla käyttäjä ei ole.
- Älä koskaan laita käsiäsi tai jalkojasi pyöriviin osiin tai niiden alle. Pysy aina kaukana poistoaukosta.
- Käytä vain valmistajan suosittelemia teriä ja lisävarusteita. Muiden käyttötyökalujen ja muiden lisävarusteiden käyttö voi altistaa käyttäjän loukkaantumisvaaraan.
- Pidä tuote aina hyvässä käyttökunnossa.
- Melu- ja tärinäkuormituksen vähentämiseksi on pidettävä riittäviä taukoja.
- Huomioi, että epäasianmukaisesti suoritettu huolto, yhteensopimattomien varaosien käyttö tai turvalaitteiden poistaminen tai muunteleminen voi johtaa tuotteen vahingoittumiseen ja tuotteen parissa työskentelevien henkilöiden vakaviin loukkaantumisijn.
- Huomioi, että tuotteen turvajärjestelmiä tai laitteita ei saa ohittaa tai ottaa pois käytöstä. Älä koskaan poista turvallisuuden kannalta tärkeitä osia.
VARO
Ruohonleikkuria ei saa käyttää, ellei sen poistoaukkoon ole asennettu täydellistä ruohonkeräyslaitetta tai itsenäisesti sulkeutuvaa erottavaa suojalaitetta.
- Älä koskaan käytä ruohonleikkuria, jos sen suojalaitteet tai suojaritilät ovat vioittuneet tai kun siinä ei ole suojalaitteita, esim. estelevyä ja/tai ruohonkeräyslaitteita.
Jäännösriskit
Tuote on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.
- Kuulon vaurioituminen, jos ohjeenmukaisia kuulosuo-jaimia ei käytetä.
- Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.
- Käytä tuotetta tässä käyttöohjeessa suositellulla tavalla. Näin mahdollistetaan tuotteen optimaalinen suorituskyky.
- Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
VAROITUS
Tämä sähkötyökalu muodostaa käytön aikana sähkö- magneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.
VAROITUS
Pitkäkestoisissa töissä voi käyttäjän käsissä tärinästä johtuen ilmetä verenkiertohäiriöitä (valkosormisuus).
Valkosormisuus on verisuonisairaus, jossa sormissa ja varpaissa olevat pienet verisuonet supistuvat epätavallisen voimakkaasti. Kyseiset alueet eivät saa enää riittävästi verta ja ne ovat siksi hyvin vaaleita. Tärisevien tuotteiden toistuva käyttö voi henkilöillä, joiden verenkierto on heikentynyt (esim. tupakoitsijat, diabeetikot), laukaista hermovaurioita.
Jos havaitset epätavallisia muutoksia itsessäsi, lopeta työskentely heti ja ota yhteyttä lääkäriin.
HUOMIO
Tuote kuuluu 20V IXES -sarjaan ja sitä saa käyttää vain tämän tuotesarjan akuilla. Akut saa ladata vain tämän tuotesarjan latauslaitteilla. Huomioi tällöin valmistajan antamat tiedot.
VAROITUS
Huomioi turvallisuusohjeet ja lataamista ja oikeanlaista käyttöä koskevat ohjeet, jotka ovat 20V IXES -sarjan akun ja latauslaitteen käyttöohjeessa. Yksityiskohtainen kuvaus lataamisesta ja muut tiedot ovat tässä erillisessä käyttöohjeessa.
6 Tekniset tiedot
| Mitoitusjännite 40V (2x20V) |
| Leikkuuleveys 380 mm |
| Leikkuukorkeus 6-portainen säätö |
| Ohjainpalkin korkeuden säätö 3-portainen |
| korkeudensäätö 25 – 75 mm |
| Keräyssäkin tilavuus 45 l |
| Paino (ilman akkua) 14,2 kg |
| Terän tiedot: |
| Valmistaja: Royal Garden |
| Terän koodi: RG7A107 |
Oikeus teknisiin muutoksiin pidätetään!
Melu ja tärinä
VAROITUS
Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, koneen lähellä olevien henkilöiden on käytettävä sopivia kuulosuojaimia.
Melu- ja tärinäarvot on määritetty standardisoidulla mittausmenetelmällä.
Meluarvot
| Äänenpaine L_pA | 79,2 dB |
| Mittausepävarmuus K_pA | 3,0 dB |
| Ääniteho L_wA | 90,3 dB |
| Mittausepävarmuus K_wA | 2,37 dB |
Tärinäarvot (käsivarren keinu)
| Tärinä ah | < 2,5 m/s2 |
| Mittausepävarmuus K | 1,5 m/s2 |
Ilmoitettu värähtelyn kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardin mukaisilla tarkastusmenetelmillä ja niitä voidaan käyttää vertailuarvona vertailussa toisiin sähkötyökaluihin.
Ilmoitettua melupäästöarvoa kokonaisarvoa ja ilmoitettua värähtelyn kokonaisarvoa voidaan käyttää myös kuormituksen tilapäiseen arviointiin.
VAROITUS
Melupäästöt ja tärinäpäästöt voivat sähkötyökalun tosiasiallisen käytön aikana poiketa annetuista arvoista sähkötyökalun käyttötavasta riippuen, erityisesti sen mukaan, minkä tyyppistä työkappaletta työstetään.
Pyri pitämään kuormitus mahdollisimman pienenä. Esimerkkejä toimenpiteistä: työajan lyhentäminen. Tällöin on huomioitava kaikki käyttöjakson osat (esimerkiksi ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jolloin se on päällä mutta käy ilman kuormaa).
7 Purkaminen pakkauksesta
VAROITUS
Tuote ja pakkausmateriaalit eivät ole lasten leikkikaluja!
Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!
- Avaa pakkaus ja ota tuote varovasti ulos.
- Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
- Tarkasta, onko toimituksen sisältö täydellinen.
- Tarkasta, onko tuotteessa tai lisäosissa kuljetusvauri-oita. Ilmoita mahdollisista vaurioista heti tuotteen toi-mittaneelle kuljetusyritykselle. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
- Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.
- Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
- Käytä lisävarusteina ja kulutus- ja varaosina vain alku-peräisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
- Ilmoita tilauksissa tuotteen tuotenumero ja valmistus-vuosi.
8 Asennus
VARO
Loukkaantumisvaara!
Aseta akku paikoilleen vasta kun akkutyökalu on valmis käyttöön.
VARO
Loukkaantumisvaara pyörivän terän vuoksi. Työskentele tuotteen parissa vain, kun se on sammutettu ja terä ei liiku!
HUOMIO
Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!
HUOMIO
Varmista, että johto ei puristu asentamisen aikana.
8.1 Alemman työntökaaren (4) asennus (kuvat 1, 3, 4)
Huomautus:
Varmista, että hammastukset sopivat oikein yhteen.
- Aseta alempi työntökaari (4) esiasennettuihin ruuvei- hin.
- Ruuvaa alempi työntökaari (4) kiinni molemmilta puolilta niin, että kummallekin puolelle tulee yksi aluslaatta (4a) ja yksi pikakiinnitysvipu(4b). Varmista tällöin, että myöhemmin kiinnittimellä (9) kiinnitettävä johto (10) ei ole tiellä.
- Lukitse molemmat pikakiinnitysvivut (4b) painamalla ne alemman työntökaaren (4) suuntaan.
Niiden on oltava alemmassa työntökaaressa (4) niin, että kirstäminen on mahdollista tehdä maltillisella voimalla.
Muuten pikakiinnitysvipua (4b) on kierrettävä kiristämistä varten myötäpäivään tai sitä on löysättävä kiertämällä vastapäivään.
8.1.1 Alemman työntökaaren (4) asennon säätö (kuva 5)
Ohjeita:
On olemassa kolme mahdollista asentoa.
Varmista, että hammastukset sopivat oikein yhteen.
- Avaa molemmat kiinnitysvivut (4b).
- Löysää molemmat kiinnitysvivut (4b) kiertämällä niitä vastapäivään.
- Aseta alempi työntökaari (4) haluttuun asentoon (suuntaa merkkien mukaan).
- Lukitse alempi työntökaari (4) uudelleen (katso 8.1).
8.2 Ylemmän työntökaaren (2) asennus (kuvat 6, 7)
-
Ruuvaa ylempi työntökaari (2) molemmilta puolilta kiinni alempaan työntökaareen (4) laippakantaruuvilla (2a), aluslaatalla (2b), lieriömutterilla (2d) ja pikakiinnitysvivulla (2c).
Mahdollisia asentoja on kaksi.
-
Lukitse molemmat pikakiinnitysvivut (2) painamalla ne ylemmän työntökaaren (2) suuntaan.
Niiden on oltava ylemmässä työntökaaressa (2) niin, että kirstäminen on mahdollista tehdä maltillisella voimalla.
Muuten pikakiinnitysvipua (2b) on kierrettävä kiristämistä varten myötäpäivään tai sitä on löysättävä kiertämällä vastapäivään.
8.3 Johtopidikkeen (9) asennus (kuvat 1, 8)
- Kiinnitä molemmat johtopidikkeet (9) ylempään työntökaareen (2) ja alempaan työntökaareen (4) ja kiinnitä johto (10).
8.4 Ruohonkeräyssäkin (5) asennus (kuva 9)
- Laita kumihuulet (5b) vastaaviin kohtiin sisältä rungon (5c) yli.
8.5 Kantokahvan (5a) asentaminen ruohonkeräyssäkkiin (5) (kuva 9)
- Aseta ruohonkeräyssäkin (5) kantokahva (5a) sitä varten ruohonkeräyssäkin (5) yläosassa olevaan kiinnityskohtaan.
9 Ennen käyttöönottoa
HUOMAUTUS
Tämä tuote aiheuttaa väistämättä jonkinasteista melua. Ajoita melua tuottavat työt hyväksyttyihin ja määrättyihin ajankohtiin. Noudata tarvittaessa lepoaikoja ja rajoita työn kesto minimiin.
Käytä sopivia kuulosuojaimia oman ja lähistöllä olevien henkilöiden suojaamiseksi.
9.1 Leikkuukorkeuden säätö (kuva 10)
HUOMIO
Leikkuukorkeutta saa säätää vain moottorin ollessa sammutettuna.
- Jos ruoho on tiheää ja korkeaa, aseta korkein leikkuutaso ja leikkaa hitaammin. Kauden ensimmäiseen leikkuuseen olisi valittava korkea leikkuukorkeus. Säädä leikkuukorkeus siten, että tuote ei kuormitu liikaa.
- Valitse leikkuukorkeus tosiasiallisen ruohon pituuden mukaan.
- Suorita useita leikkauksia leikaten ruohoa kerrallaan enintään 4 cm.
Valittavana on 6 eri leikkuukorkeutta:
| Koristenurmi Hyötynurmi | |
| 1 = 25 mm 4 | 55 mm | | |
| 2 = 35 mm 5 | 65 mm | | |
| 3 = 45 mm 6 | 75 mm | | |
Leikkuukorkeutta säädetään leikkuukorkeuden säätövivulla (6).
- Vedä leikkuukorkeuden säätövipua (6) ulospäin.
- Siirrä leikkuukorkeuden säätövipu (6) haluttuun asentoon.
- Vapauta leikkuukorkeuden säätövipu (6) uudelleen. Vipu lukittuu haluttuan asentoon.
9.2 Akun (17) asettaminen akun kiinnitykseen / poistaminen siitä (kuvat 11, 12)
Akun asettaminen paikoilleen
- Avaa suojus (7).
- Työnnä akut (17) akun kiinnityksiin. Akut (17) lukittuvat paikalleen kuuluvasti.
- Sulje suojus (7).
Akun poistaminen
- Avaa suojus (7).
- Paina akun (17) lukituksen avauspainiketta (18) ja vedä akku pois akun kiinnityksestä.
- Sulje suojus (7).
9.3 Leikattavan pinnan valmistelu
- Tarkasta leikattava pinta huolellisesti ennen ruohon leikkaamista.
- Poista kivet, kepit, luut, narut, lelut ja muut esineet, joita tuote voi viskoa ympäristöön.
- Varmista, että leikattavalla alueella ei ole ihmisia.
10 Käyttö
Akkukäyttöisessä ruohonleikkurissa on leikattavan pinnan suuntaisesti pyörivä leikkuutyökalu. Siinä on tehokas ja tasaisesti käyvä sähkömoottori, tukeva kotelo, turvakaari, turva-avain, reunanleikkausosa molemmilla puolilla ja ruohonkeräyssäkki. Lisäksi tuotteen korkeutta voidaan sää-tää 6-portaisesti ja siinä on kevyesti liikkuvat pyörät. Käyttöosien toiminnot voi tarkistaa seuraavista kuvauksista.
VAROITUS
Loukkaantumisvaara!
Ota akku pois sähkötyökalusta aina ennen sähkötyökalun käsittelyä (esim. huolto, työkalun vaihto jne.) ja ennen laitteen kuljettamista ja varastoimista. Virtakytkimen huolimaton käsittely voi aiheuttaa loukkaantumisvaaran.
HUOMIO
Varmista, että ympäristön lämpötila ei ole työskentelyn aikana yli 50 °C eikä alle -20 °C.
HUOMIO
Tuote kuuluu 20V IXES -sarjaan ja sitä saa käyttää vain tämän tuotesarjan akuilla. Akut saa ladata vain tämär tuotesarjan latauslaitteilla. Huomioi tällöin valmistajan antamat tiedot.
10.1 Ruohon leikkaaminen ruohonkeräyssäkin kanssa
HUOMIO
Älä käytä tuotetta, jos ruohonkeräyssäkkiä tai silppuri varustusta ei ole asetettu kunnolla paikalleen.
HUOMIO
Irrota tai kiinnitä ruohonkeräyssäkki vain, kun moottori on sammutettu ja terä on pysähtyneenä.
10.1.1 Ruohonkeräyssäkin (5) asettaminen (kuvat 9, 13)
- Nosta poistoluukkua (8).
- Nosta ruohonkeräyssäkki (5) kantokahvasta (5a).
- Ripusta ruohonkeräyssäkki (5) sitä varten tuotteen takaosassa olevaan ruohonkeräyssäkin ripustimeen.
- Laske poistoluukku (8) alas, se pitää ruohonkeräyssäkin (5) paikallaan.
10.1.2 Täyttömäärän näyttö (3) ruohonkeräyssäkissä (5) (kuva 13)
Terän tuottama ilmavirta nostaa täyttömäärän näyttöä. Jos ruohonkeräyssäkki on täyttynyt, ilmavirta pysähtyy. Jos ilmavirta on vähäinen, täyttömäärän näyttö sulkeutuu. Silloin ruohonkeräyssäkki täytyy tyhjentää.
Täyttömäärän näyttö voi toimia esteettä vain ilmavirran ollessa optimaalinen. Ulkoiset vaikutukset, kuten märkä, tiheä tai korkea ruoho, matalat leikkuukorkeudet, lika tai muut vastaavat seikat voivat haitata ilmavirtaa ja täyttömäärän näytön toimintaa.
- Luukku auki: Ruohonkeräyssäkki täyttyy
- Luukku kiinni: Ruohonkeräyssäkki on täynnä
10.1.3 Ruohonkeräyssäkin (5) tyhjentäminen (kuvat 9, 13, 14)
VAROITUS
Ennen kuin irrotat ruohonkeräyssäkin, sammuta moottori ja odota, että terä on pysähtynyt.
HUOMIO
Loukkaantumisvaara!
Poista ruohonkeräyssäkki vain, kun moottori on sammutettu ja terä on pysähtyneenä.
Kun ruohoa leikattaessa nurmikolle alkaa jäädä ruoho- jäämiä, ruohonkeräyssäkki on tyhjennettävä.
- Kun haluat poistaa ruohonkeräyssäkin (5), nosta pois-toluukkua (8).
- Ota ruohonkeräyssäkki (5) pois pitäen kiinni kantokahvasta (5a). Turvallisuusmääräysten edellyttämällä tavalla poistoluukku (8) menee kiinni, kun ruohonkeräyssäkki (5) irrotetaan, jolloin poistoaukko suljetaan.
Jos nurmikolle jää ruohojäämiä, on ruohonleikkuria peruutettava noin 1 m moottorin käynnistämisen helpottamiseksi.
HUOMIO
Ruohonleikkurin kotelossa olevia leikkuujätteitä ei saa poistaa kädellä tai jalalla, vaan sopivalla apuvälineellä, esim. harjalla tai käsiharjalla.
Materiaalin hyvän keräämisen varmistamiseksi ruohonkeräyssäkki (5) on puhdistettava käytön jälkeen.
10.2 Ruohon leikkaaminen silppurivarustuksen kanssa
Leikattava tuote pilkotaan suljetussa leikkurikotelossa ja levitetään ruohoa leikattaessa takaisin maahan. Ruohojätteen talteenotto ja hävitys jäävät pois. Hienoksi silputtu ruohojäte putoaa nurmelle luonnolliseksi lannoitteeksi kostuttaen nurmea ja tarjoten sille tarvittavaa ravinnetta.
HUOMAUTUS
Silppuaminen on mahdollista vain suhteellisen lyhytkestoisessa ruohon leikkaamisessa.
10.2.1 Silppurivarustuksen (13) asettaminen (kuvat 13, 15, 16)
- Nosta poistoluukkua (8).
- Ota ruohonkeräyssäkki (5) (jos asetettu) pois pitäen kiinni kantokahvasta (5a).
- Nosta poistoluukkua (8) ja aseta silppurivarustus (13) sisään.
- Aseta leikkuukorkeus (katso 9.1).
Huomautus:
Leikkaa ruohoa 2 cm, kun nurmen korkeus on 4–6 cm.
10.2.2 Ruohon leikkaamisen ja ruohon silppuamisen välinen ero (kuvat 13, 16)
Silppurivarustusta (13) käytettäessä leikattua ruohoa ei kerätä ruohonkeräyssäkkiin vaan se silputaan ja levitetään nurmelle. Maaperässä olevat organismit hajottavat leikatussa ruohossa olevat ravinteet ja ne ovat siten nur-mikasvien hyödynnettävissä. Nurmikkoa, johon leikkuujä-te levitetään silputtuna, tarvitsee sen vuoksi lannoittaa oleellisesti harvemmin.
Nyrkkisääntönä pätee, että nurmikko tulee leikata suhteellisen usein, jotta nurmen päälle tulee vain pieni määrä silputtua ruohoa. Sen vuoksi on suositeltavaa leikata nurmikko vähintään kerran viikossa ja säätää ruohonleikkuri niin, että vain n. 40% ruohon kokonaiskorkeudesta levittyy silputtuna nurmen päälle. Jos silputtu ruoho jää näkyviin nurmikon päälle (esim. vuoden ensimmäisen leikkauskerran jälkeen tai kun nurmikko on kasvanut voimakkaasti), on leikkaamisen aikana suositeltavaa käyttää ruohonkeräyssäkkiä (5).
10.3 Turva-avain (14) (kuvat 1, 17)
Huomautus:
Tuotteen voi käynnistää vain, kun turva-avain on liitetty tuotteeseen.
- Avaa suojus (7).
- Aseta akku (17) sisään kohdassa 9.2 kuvatulla tavalla.
- Liitä turva-avain (14).
- Sulje suojus (7).
VAROITUS
Loukkaantumisvaara!
Kun kytket tuotteen pois päältä, sammuta moottori ja odota, että se pysähtyy, poista akku ja vedä turva-avain irti.
10.4 Terän pysäytyslaite (kuvat 1, 18)
Terän pysäytyslaite on tarkastettava aina ennen käyttöön-
ottoa. Käynnistä moottori kohdassa 10.4 kuvatulla tavalla.
- Vapauta turvakaari (1). Moottori sammuu ja terää (16) jarrutetaan.
- Terän (16) on pysähdyttävä 7 sekunnin kuluessa.
10.5 Tuotteen kytkeminen päälle / pois päältä (kuva 18)
Huomautus:
Kytkeminen päälle
- Pidä virtakytkintä (11) painettuna ja vedä turvakaari (1) taakse.
Kytkeminen pois päältä
- Vapauta turvakaari (1).
- Vedä turva-avain (14) pois.
- Poista akku.
VARO
Sammuttamisen jälkeen tuote käy vielä jonkin aikaa. Odota, kunnes tuote on pysähtynyt täysin.
10.6 Ruohon leikkaamisen jälkeen
- Tarkasta kaikki ruuvit ja mutterit ennen seuraavaa käyttökertaa. Kiristä löystyneet ruuvit.
- Tyhjennä ruohonkeräyssäkki ennen seuraavaa käyttökertaa.
• Huomioi myös luku "Varastointi".
11 Puhdistus ja huolto
VAROITUS
Teetä ammattikorjaamossa sellaiset kunnos-
sapitotyöt ja huoltotyöt, joita ei ole kuvattu
tässä käyttöohjeessa. Käytä vain alkuperäisiä
varaosia.
VAROITUS
Epäasianmukaisesti tehdyistä huolto- tai puhdistustöistä voi seurata vammoja!
VAROITUS
Tuote voi käynnistyä odottamattomasti puhdistus-korjaus- ja huoltotöiden aikana, mikä voi johtaa vammautumiseen ja palovammoihin.
- Kytke tuote pois päältä.
- Poista akku.
– Anna tuotteen jäähtyä.
VARO
Käytä teriä käsitellessäsi suojakäsineitä!
• Vedä turva-avain pois.
11.1 Puhdistus
- Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Pyyhi tuote puhtaalla liinalla* tai puhalla se puhtaaksi paineilmalla* alhaisella paineella. Suosittelemme, että tuote puhdistetaan heti jokaisen käyttökerran jälkeen.
• Tuuletusaukkojen on oltava aina vapaina.
-
Puhdistaminen puutarhaletkulla on suositeltavaa vain alhaisella paineella. Painepesuri ei sovellu tämän tuotteen puhdistamiseen.
-
Irrota ruohonkeräyssäkki ja harjaa se käsiharjalla. Voit poistaa karkean lian ruohonleikkurin kotelosta harjalla.
- Puhdista ruohonleikkurin alapuoli lastalla ja käsiharjal- la. Lasta auttaa poistamaan karkeat ja suuremmat kasvijäänteet terän (16) alueelta. Alustan puhdistami- nen on helpompaa ja se voidaan tehdä perusteelli- semmin heti käytön jälkeen. Silloin lika ja kasvijää- teet ovat vielä tuoreita ja irtoavat helpommin.
- Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa tuotteen muoviosia. Pidä huoli siitä, ettei tuotteen sisäosiin pääse vettä.
- Tarkasta, onko ruohon poistossa ruohojäänteitä ja poista ne tarvittaessa.
11.2 Huolto
VAROITUS
Loukkaantumisvaara!
Ota akku pois sähkötyökalusta aina ennen sähkötyökalun käsittelyä (esim. huolto, työkalun vaihto jne.) ja ennen laitteen kuljettamista ja varastoimista. Virtakytkimen huolimaton käsittely voi aiheuttaa loukkaantumisvaaran.
11.2.1 Terän (16) vaihto (kuva 19)
VAROITUS
Jos työskennellään vioittuneella terällä, on olemassa loukkaantumisvaara.
– Käytä suojakäsineitä!
- Turvallisuussyistä terän teroittamisen, tasapainottamisen ja asentamisen saa teettää vain valtuutetussa ammattikorjaamossa. Optimaalisen työtuloksen saavuttamiseksi suosittelemme tarkastuttamaan terän kerran vuodessa.
- Terän vaihtamiseen saa käyttää vain alkuperäisiä varaosia.
- Pidä terää (16) paikallaan kädellä.
- Käännä terän ruuvia (15) vastapäivään kiintoavaimella SW13 (ei sisälly toimitukseen).
- Poista terän ruuvi (15) ja aluslaatta.
- Asenna terä (16) uudelleen käänetyssä järjestyksessä. Kiinnitä terän ruuvi (15) asianmukaisesti. Varmista, että terä (16) on sijoitettu oikein kiinnityspultteihin ja se on oikein paikallaan.
- Terän ruuvin (15) kiristysmomentti on 45 Nm. Vaihda myös terän ruuvi (15), kun vaihdat terän (16).
11.2.2 Vahingoittunut terä (16) (kuva 19)
Jos terä (16) on osunut esteeseen:
- Sammuta moottori ja odota, että se pysähtyy, poista akku ja vedä turva-avain irti.
• Tarkasta terä (16) vaurioiden varalta.
• Vioittunut tai taipunut terä (16) on vaihdettava.
- Älä koskaan yritä taittaa taipunutta terää (16) uudelleen suoraksi.
- Älä koskaan työskentele taipuneella tai erittäin kuluneella terällä (16). Se aiheuttaa tärinää ja voi aiheuttaa muita vaurioita ruohonleikkuriin.
12 Varastointi ja kuljetus
Varastoi tuotetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa.
Optimaalinen varastointilämpötila on 5–30°C.
Säilytä tuotetta alkuperäisessä pakkauksessaan.
Peitä tuote suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje tuotteen läheisyydessä.
VAROITUS
Loukkaantumisvaara!
Ota akku pois sähkötyökalusta aina ennen sähkötyökalun käsittelyä (esim. huolto, työkalun vaihto jne.) ja ennen laitteen kuljettamista ja varastoimista. Virtakytkimen huolimaton käsittely voi aiheuttaa loukkaantumisvaaran.
12.1 Ylemmän työntökaaren (2) kokoon taittaminen (kuvat 1, 7, 13)
VAROITUS
Puristumisvaara!
Pitele ylempää työntökaarta kädellä aina sen korkeimmasta kohdasta.
- Älä koskaan laita sormiasi ylemmän ja alemman työntökaaren väliin.
Ylempi työntökaari (2) voidaan taittaa kokoon tilan säästä- miseksi varastoinnin aikana.
- Ota ruohonkeräyssäkki (5) pois.
- Avaa pikakiinnitysvipu (2c) ylemmässä työntökaressa (2).
- Löysää pikakiinnitysvipua (2c) hieman kiertämällä sitä vastapäivään.
- Taita ylempi työntökaari (2) alas. Johto (10) ei saa tällöin jäädä puristuksiin.
12.2 Valmistelut varastointia varten
- Poista akku.
- Tyhjennä tuote täydellisesti.
- Puhdista ja tarkista tuote vaurioiden varalta.
13 Korjaus ja varaosien tilaus
Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.
HUOMIO
Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.
Teetä työt asiakaspalvelussa tai valtuutetulla ammattilaisella. Sama koskee myös lisävarusteita.
Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi.
13.1 Varaosien tilaus
Varaosia tilattaessa on ilmoitettava seuraavat tiedot:
- Mallinimike
- Tuotenumero
• Tyyppikilven tiedot
Varaosat / lisätarvikkeet
| Akku SBP2.0, tuotenro: 7909201708 | |
| Akku SBP4.0, tuotenro: 7909201709 | |
| Latauslaite SBC2.4A tuotenro: 7909201710 | |
| Latauslaite SBC4.5A tuotenro: 7909201711 | |
| Latauslaite SDBC2.4A tuotenro: 7909201712 | |
| Latauslaite SDBC4.5A tuotenro: 7909201713 | |
| StarterKit SBSK2.0 tuotenro: 7909201720 | |
| StarterKit SBSK4.0 tuotenro: 7909201721 | |
| Terä - tuotenro: 7911200650 | |
| Terän ruuvi - tuotenro: 5911414001 | |
14 Hävittäminen ja kierrätys
Pakkausta koskevat ohjeet
Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.
Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot
Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!
- Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumatomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
- Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
- Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
- Ylivivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.
-
Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:
– Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
-
Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.
- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.
- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.
- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.
Litiumioniakkuja koskevia ohjeita
Irrota akku ennen laitteen hävittämistä!
- Älä laita akkua sekajätteen joukkoon, äläkä viskaa sitä tuleen (räjähdysvaara) tai veteen. Vioittuneet akut voivat vahingoittaa ympäristöä ja terveyttäsi, jos niistä purkautuu ulos myrkyllisiä höyryjä tai nesteitä.
- Vialliset tai käytetyt akut on toimitettava kierrätykseen direktiivin 2023/1542/EY mukaisesti.
- Toimita laite ja latauslaite käsittelylaitokseen. Käytetyt muovi- ja metalliosat voidaan lajitella ja ohjata kierrätykseen.
- Hävitä akut siten, että niiden jännite on purkautunut. Suosittelemme peittämään navat teipillä oikosululta suojaamiseksi. Älä avaa akkua.
- Hävitä akut paikallisten määräysten mukaisesti. Luovuta akku käytettyjen akkujen keräyskeskukseen, josta se toimitetaan ympäristönsuojelumääräysten mukaiseen kierrätykseen. Kysy neuvoa paikallisesta jätehuoltoyrityksestä.
15 Ohjeet häiriöiden poistoon
Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, kuinka toimia, jos tuotteesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.
| Häiriö Mahdolliset syyt Korjauskeinot | |
| Tuote ei käynnisty. Akun teho | on liian pieni. Lataa akku. | |
| Akkua ei ole asetettu oikein. Työnä akku akun kiinnitykseen. Akku lukittuu paikal-leen kuuluvasti. |
| Virtakytkin viallinen. Ota yhteyttä | huoltopalveluumme. |
| Moottori viallinen. |
| Tuotteen epätasainen käynti, voimakas tärinä. | Pikakiinnitysvipu löysällä. Tarkasta | pikakiinnitysvipu. |
| Terän kiinnitys löystynyt. Tarkasta | terän kiinnitys. |
| Terän epätasapaino. Vaihda terä. | |
| Moottori ei käy. Turvakaarta ei ole vedetty. Vedä turvakaarta. | |
| Turva-avainta ei ole liitetty eikä Käännnetty. |
| Moottori viallinen. Ota yhteyttä valtuutettuun asiakaspalveluun. |
| Ruohon poisto ei tapahdu siististi. | Leikkuukorkeus liian alhainen. | Säädä leikkuukorkeutta. |
| Terä on kulunut. | Vaihda terät. |
| Ruohonkeräyssäkki tukossa. | Tyhjennä ruohonkeräyssäkki tai poista tukos. |
16 Takuuehdot – Scheppach 20V IXES -sarja
Muutoksen päiväys 25.04.2024
Arvoisa asiakas,
tuotteemme ovat läpäisseet tarkan laaduntarkastuksen. Jos tuotteen toiminnoissa kuitenkin havaitaan puutteita, pahoittelemme sitä syvästi ja pyydämme sinua ottamaan yhteyttä asiakaspalveluumme, jonka osoite on alla. Neuvomme sinua mielellämme myös puhelimitse palvelunumerossa. Seuraavien ohjeiden tarkoituksena on auttaa vahinkotapausten sääntelyssä ja käsittelyssä.
Takuuvaatimusten voimaansaattamisen osalta pätevät seuraavat seikat:
-
Näissä takuuehdoissa säädellään uusien tuotteiden ostajille (yksityisille loppukuluttajille) myönnettyjä valmistajan lisätakuita. Tämä takuu ei heikennä lakisääteisiä oikeuksiasi takuun osalta. Niistä vastaa se jälleenmyyyjä, jolta tuote on hankittu.
-
Valmistajan takuuehtoja sovelletaan vain ostamassanne uudessa tuotteessa oleviin materiaali- tai valmistusvirheistä johtuviin puutteisiin. Jos takuuaikana ilmenee materiaali- tai valmistusvirheitä, valmistaja takuun myöntäjänä tarjoaa tämän takuun puitteissa valintansa mukaan seuraavat palvelut:
- Tuotteen veloitukseton korjaus
- Tuotteen veloitukseton vaihtaminen samanarvoiseen tuotteeseen (tarvittaessa vaihto myös uudempaan malliin, jos alkuperäistä tuotetta ei ole enää saatavana).
Korvattavat tuotteet tai osat siirtyvät meidän omistukseemme. Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai ammattikäyttöön. Takuuta ei sen vuoksi voida soveltaa tilanteisiin, joissa tuotetta on takuuajan aikana käytetty kaupalliseen tarkoitukseen, ammatin harjoittamiseen tai teollisuudessa tai kun sitä on rasitettu näitä käyttötapoja vastaavalla tavalla.
3. Takuumme ulkopuolelle on rajattu seuraavat tapa-ukset:
- Tuotteeseen tulevat vahingot, jotka seuraavat asennusohjeen laiminlyönnistä, epääasianmukaisesti tehdystä asennuksesta, käyttöohjeen laiminlyönnistä (esim. liittäminen väärään verkkojännitteeseen tai virtatyppiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai tuotteen käyttämisestä epäsuotuisissa ympäristöolosuhteissa ja tuotteen puutteellisesta hoidosta ja huollosta.
- Tuotteeseen tulevat vahingot, jotka seuraavat vää-rinkäytöstä tai epääasianmukaisesta käytöstä (ku- ten esim. tuotteen ylikuormittaminen tai muiden kuin sallittujen työkalujen tai lisävarusteiden käyttäminen), vieraan materiaalin pääsystä tuotteen sisälle (esim. hiekka, kivet tai pöly), kuljetusvahingot, voiman käytöstä tai ulkoisista vaikutuksista (kuten putoamisesta aiheutuvat vahingot).
- Tuotteeseen tai tuotteen osiin tulevat vahingot, jotka on johdettavissa määräystenmukaiseen, tavalliseen (käyttöön liittyvään) luonnolliseen kulumiseen, ja kulutusosien vahingoittumiseen ja/tai kulumiseen.
- Tuotteessa ilmenevät puutteet, jotka aiheutuvat sellaisten lisä-, laajennus- tai varaosien käytöstä, jotka eivät ole alkuperäisiä osia tai joita ei ole käytetty määräystenmukaisesti.
- Tuotteet, joihin on tehty muutoksia tai modifikaati-oita.
- Vähäiset poikkeamat tuotteen oletusominaisuuksissa, jotka ovat tuotteen arvon ja käytettävyyden kannalta merkityksettömiä.
- Tuotteet, joihin on tehty omavaltaisia korjauksia tai jotka on annettu valtuuttamattomien henkilöiden korjattavaksi.
-
Kun tuotteessa oleva tunniste tai tuotteen tunnistustiedot (koneessa oleva tarra) puuttuu tai on muuttunut lukukelvottomaksi.
-
Tuotteet, jotka ovat voimakkaasti likaantuneita ja jotka huoltohenkilöstö sen vuoksi hylkää.
– Vahingonkorvausvaatimukset ja jälki- ja seuraus-vahingot on yleisesti suljettu tämän takuun ulko-puolelle.
-
Takuuaika on 5 vuotta (paristoilla / akuilla 12 kuukautta) ja se alkaa tuotteen ostopäivästä. Alkuperäisessä ostotositteessa oleva päivämäärä on ratkaiseva. Takuuvaatimukset on esitettävä viipymättä sen jälkeen, kun vaatimuksen perusteena oleva seikka on tullut tietoon. Takuuvaatimusta ei voi esittää takuuajan umpeutumisen jälkeen. Tuotteen korjaaminen tai vaihtaminen ei pidennä takuuaikaa, eikä aloita uutta takuuaikaa kyseiselle tuotteelle tai millekään siihen asennetulle varaosalle. Tämä koskee myös paikan päällä käytettäviä palveluja. Takuun hyödyntäminen edellyttää, että valmistajalle takuun myöntäjänä tarjo-taan mahdollisuus tarkastaa tuote takuutilanteessa lä-hettämällä tuote valmistajalle. On varmistettava, että kuljetuksen aikana syntyvät vahingot estetään pak-kaamalla tuote asianmukaisesti. Kyseinen tuote on toimitettava tai lähetettävä puhdistettuna asiakaspal-velupisteeseen ja sen mukaan on liitettävä kopio ostotositteesta, josta käy ilmi tuotteen nimike ja tiedot ostopäivästä. Jos tuote lähetetään epätäydellisenä, poi-keten täydellisestä toimituksen sisällöstä, puuttuvien tarvikkeiden arvo hyvitetään valmistajalle/vähenne-tään korvausmäärästä, jos tuote vaihdetaan tai jos puute korvataan alennuksella tai maksunpalautuksel-la. Osittain tai kokonaan purettuja tuotteita ei voida hy-väksyä takuutilanteissa. Jos reklamaatio on perustee-ton tai se tehdään takuuajan umpeuduttua, ostaja vas-taa kuljetuskustannuksista ja kuljetusriskistä. Ilmoita takuutapauksesta ennakolta huoltopaikkaan.
Yleensä sovitaan, että viallinen tuote ja lyhyt kuvaus viasta lähetetään järjestettynä palautuksena tai - takuuajan ulkopuolisessa korjaustapauksessa - lähetyskulut maksettuna, pakkaus- ja lähetysohjeet huomioiden, alla ilmoitettuun huolto-osoitteeseen. Varmista, että tuote (mallista riippuen) on turvallisuussyistä tyhjennetty kaikista käyttöaineista, kun se palautetaan. Huoltokeskukseemme lähetettävän tuotteen on oltava pakattuna siten, että reklamoidun tuotteen vahingoittuminen kuljetuksen aikana vältetään. Korjaamisen / vaihtamisen jälkeen tuote palautetaan sinulle veloituksetta. Jos tuotteita ei voida korjata tai vaihtaa, se voidaan harkintamme mukaan korvata rahasummalla, joka vastaa enintään puutteellisen tuotteen ostohintaa vähennettynä kulumista vastaavalla hyvityksellä. Tämä takuu koskee vain yksityisiä ensiostajia eikä se ole luovutettavissa tai siirrettävissä.
- Takuuajan pidentäminen 10 vuoteen: Scheppach tarjoaa Scheppach 20V -sarjan tuotteille lisäksi takuun pidentämisen 5 vuodella. Näin näiden tuotteiden takuuaika pidentyy 10 vuoteen. Paristot / akut, latauslaitteet ja lisävarusteet on suljettu tämän mahdollisuuden ulkopuolelle. Voit hyödyntää tämän takuun pidennyksen rekisteröimällä tähän mallistoon kuuluvan Scheppach-tuotteesi viimeistään 30 päivän kuluessa ostopäivästä internet-osoitteessa https://garantie.scheppach.com. Onnistuneen online-rekisteröinnin jälkeen saat vahvistuksen tuotekohtaisesta takuun pidennyksestä.
- Takuuvaatimuksesi voimaansaattamiseksi sinun tu-lee ottaa yhteyttä huoltokeskukseemme.
Suosittelemme käyttämään tätä varten lomaket-tamme, joka löytyy kotisivuiltamme:
https://www.scheppach.com/de/service
Älä lähetä meille tuotteita ottamatta ensin yhteyttä ja sopimatta asiasta ensin huoltokeskuksemme kanssa.
Tämän takuun hyödyntäminen edellyttää ehdotto-masti yhteyden ottamista huoltokeskukseemme.
Takuuvaatimukset on esitettävä takuuajan aikana 14 päivän kuluessa puutteen toteamisesta. Tätä varten tarvitaan alkuperäinen ostotosite ja tarvittaessa vahvistus tuotekohtaisesta takuun pidennyksestä.
- Käsittelyaika - Yleensä käsittelemme reklamaatiot 14 päivän kuluessa niiden saapumisesta huoltokeskukseemme. Jos mainittu käsittelyaika poikkeustapauksissa ylittyy, ilmoitamme siitä sinulle hyvissä ajoin.
- Kulutusosat on suljettu takuun ulkopuolelle! - Ku-lutusosia ovat: a) mukana toimitetut lisäakut ja/tai asennetut paristot/akut ja b) kaikki mallikohtaiset kulutusosat (muun muassa hihnat, sahanterät, käyttötyö-kalut, hiomalaikat, suodattimet, hiiliharjat jne., katso käyttöohje). Takuun ulkopuolelle on suljettu syväpur-kautuneet paristot tai akut tai sellaiset akut/paristot, joiden kotelo tai navat ovat vahingoittuneet.
- Kustannusarvio - Takuun ulkopuolelle rajattuja tuotteita tai tuotteita, joiden takuuaika on päättynyt, korjaamme laskua vastaan. Voit pyytää huoltokeskukseltamme kustannusarvion viallisten tuotteiden korjaamisesta ja tarvittaessa tilata korjauksen kirjallisesti (postitse, sähköpostitse). Ilman korjauksen tilaamista kä-sittelyä ei jatketa.
Takuuehdot pätevät vain reklamaation tekemisen ajankohtana voimassa olevassa muodossa, joka voidaan tarkistaa kotisivuiltamme (www.scheppach.com). Käännösten osalta saksankielinen versio on ratkaiseva.
Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Saksa)
Puhelin: +800 4002 4002 ·
Sähköposti: customerservice.FI@scheppach.com
Internet: https://www.scheppach.com
Pidätämme oikeuden tehdä milloin tahansa muutoksia näihin takuuehtoihin ilman etukäteisilmoitusta.
17 EU-
vaatimustenmukaisuusvakuutus
Alkuperäisen vaatimustenmukaisuusvakuutuksen käännös
Valmistaja:
Scheppach GmbH
Vakuutamme omalla vastuullamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien määräykset.
Merkki: SCHEPPACH
Tuotenimike: AKKUKÄYTTÖINEN
RUOHONLEIKKURI
BC-MP380-X
Tuotenro 5911414900
EU-direktiivit:
2014/30/EU, 2006/42/EY, 2000/14/EY_2005/88/EY, 2011/65/EU*
* Yllä kuvattu vakuutuksen kohde täyttää tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa 8. kesäkuuta 2011 annetun Euroopan parlamentin ja neuvoston direktiivin 2011/65/EU määräykset.
Sovelletut standardit:
EN 62841-1:2015/A11:2022;
Asiakirja-aineiston kokoamisesta vastaava valtuutettu edustaja:
Stefan Hartinger
Günzburger Str. 69
D-89335 Ichenhausen
