Produkttype	Trådløs gressklipper
Merke	Scheppach
Modell	BCMP380X
Klippebredde	380 mm
Klippehøyde	6 trinn, 25 - 75 mm
Volum på oppsamlingskurv	45 L
Vekt (uten batteri)	14,2 kg
Nominell spenning	40 V (2 x 20 V)
Batteriteknologi	Litium-ion, serie IXES 20 V
Anbefalt klippeareal	450 - 500 m²
Bladtype	Stål, referanse RG7A107
Lydtrykknivå (LpA)	79,2 dB(A)
Lydeffektnivå (LwA)	90,3 dB(A)
Vibrasjon (håndtak)	< 2,5 m/s²
Hovedfunksjoner	Klipping, mulching, oppsamling
Justering av klippehøyde	6 stillinger, sidehendel
Håndtaksjustering	3 stillinger (nedre bøyle)
Sammenlegging av håndtak	Ja, for kompakt oppbevaring
Sikkerhetsinnretninger	Sikkerhetsnøkkel, sikkerhetsbøyle, bladstopp på < 7 s
Vedlikehold	Rengjøring etter bruk, bladbytte
Garanti	5 år (kan utvides til 10 år ved registrering)
Oppbevaring	Tørt, mørkt, frostfritt sted

Ofte stilte spørsmål - BCMP380X SCHEPPACH

Hvor lenge varer batteriet?

Batteritiden avhenger av flere faktorer: batterikapasitet (Ah), klippehøyde, gressets fuktighet og tetthet. Maskinen passer til et areal på 450-500 m². Bruk batterier fra serien IXES 20 V for optimal ytelse.

Hvordan slipe eller bytte bladet?

Av sikkerhetsgrunner bør du få bladet slipt på et spesialverksted. For å bytte det, koble fra batteriet, fjern sikkerhetsnøkkelen, og skru deretter løs bladskruen (13 mm). Stram den nye skruen til 45 Nm. Bruk kun blad med referanse RG7A107.

Hva er forskjellen mellom klipping med oppsamler og mulching?

Med oppsamleren samles gresset i en pose på 45 L. Ved mulching blir gresset oppkuttet og fordelt over plenen, og fungerer som naturlig gjødsel. Bruk den medfølgende mulchinginnsatsen og still inn klippehøyden slik at du bare klipper 2 cm på gress som er 4-6 cm høyt.

Hvordan justere klippehøyden?

Bruk justeringshendelen (6) som sitter på dekselet. Skyv den utover, flytt den til ønsket posisjon blant de 6 trinnene (25 til 75 mm), og slipp den. Foreta justeringen med motoren avslått.

Hva gjør jeg hvis gressklipperen ikke starter?

Kontroller at batteriet er ladet og riktig satt inn (klikk). Sørg for at sikkerhetsnøkkelen er på plass og dreid. Trykk inn sikkerhetsbøylen mens du holder inne On/Off-bryteren. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan rengjøre gressklipperen?

Etter hver bruk, fjern batteriet og sikkerhetsnøkkelen. Rengjør dekselet med en spatel og en kost. Bruk en klut eller trykkluft til åpningene. Bruk aldri en høytrykksspyler. Børst oppsamlingskurven for hånd.

Hva er viktige sikkerhetstiltak?

Bruk alltid sikkerhetssko og lange bukser. Ikke klipp i vått vær eller i bratte skråninger. Hold barn og dyr på avstand. Før noen inngrep, slå av motoren, vent til bladet stopper, fjern batteriet og sikkerhetsnøkkelen.

Hvordan oppbevare gressklipperen om vinteren?

Rengjør den grundig. Fjern batteriet og oppbevar det separat på et tørt sted mellom 5 og 30 °C. Slå sammen håndtaket for kompakt oppbevaring. Plasser gressklipperen på et tørt, mørkt og frostfritt sted, helst i originalemballasjen.

Hvor kan jeg bestille reservedeler?

Originale Scheppach-deler er tilgjengelige via kundeservice. Skann QR-koden på startsiden eller kontakt [e-mail]. For bladet, bestill referanse 7911200650; for bladskruen, referanse 5911414001.

Hvordan aktivere 10-års garantiforlengelse?

Registrer produktet ditt på https://garantie.scheppach.com innen 30 dager etter kjøp. Forlengelsen gjelder for maskinen (batteri og lader er unntatt). Oppbevar kvitteringen og registreringsbekreftelsen.

BRUKSANVISNING BCMP380X SCHEPPACH

NO Batteridrevet gressklipper | Oversettelse av den originale bruksanvisningen.... 274

2a. 2 x Skruv med platt skalle M6x55 mm

6 Tekniske data.... 266

7 Udpakning.... 266

8 Montering 266

9 Før ibrugtagning....267

10 Betjening 268

11 Rengøring og vedligeholdelse.... 269

12 Opbevaring og transport 270

13 Reparation og reservedelsbestilling.... 270

14 Bortskaffelse og genanvendelse.... 271

17 EU-overensstemmelseserklæring.... 273

18 Eksplosionstegning 361

Forklaring til symbolerne på produktet

Personer, der anvender og vedligeholder produktet, skal være fortrolige med dette og være informeret om mulige farer.

11 Rengøring og vedligeholdelse

ADVARSEL

11.2 Vedligeholdelse

ADVARSEL

Fare for personskade!

12 Opbevaring og transport

14 Bortskaffelse og genanvendelse

17 EU-overensstemmelseserklæring

Original overensstemmelseserklæring

Producent:

Scheppach GmbH

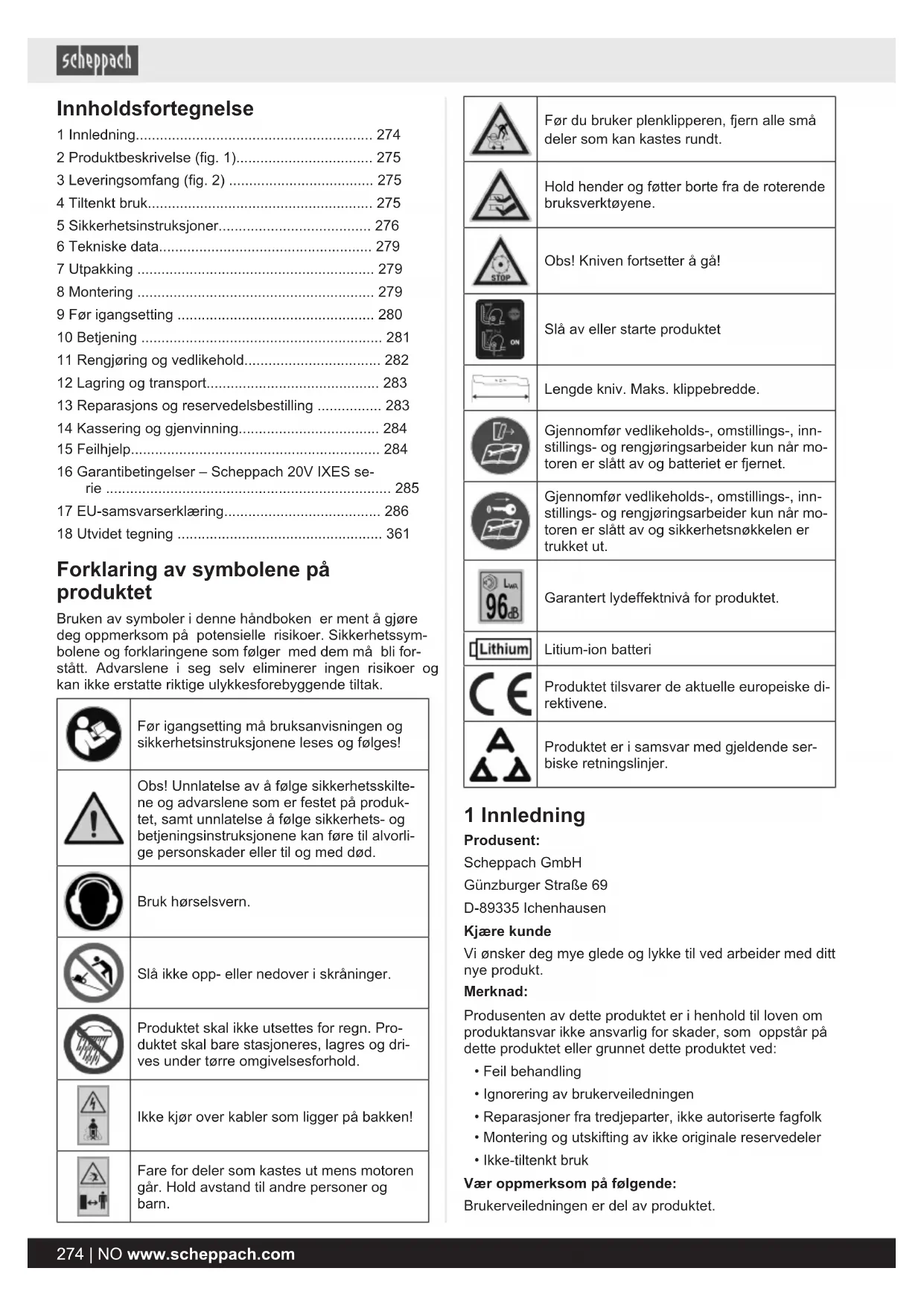

1 Innledning.... 274
2 Produktbeskrivelse (fig. 1)...... 275
3 Leveringsomfang (fig. 2) 275
4 Tiltenkt bruk.... 275
5 Sikkerhetsinstruksjoner.... 276
6 Tekniske data.... 279
7 Utpakking 279
8 Montering 279
9 Før igangsetting 280
10 Betjening 281
11 Rengjøring og vedlikehold.... 282
12 Lagring og transport.... 283
13 Reparasjons og reservedelsbestilling 283
14 Kassering og gjenvinning.... 284
15 Feilhjelp....284
16 Garantibetingelser – Scheppach 20V IXES serie .... 285
17 EU-samsvarserklæring.... 286
18 Utvidet tegning 361

Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene og forklaringene som følger med dem må bli forstätt. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak.

	Før igangsetting må bruksanvisningen og sikkerhetsinstruksjonene leses og følges!
	Obs! Unnlatelse av å følge sikkerhetsskilte- ne og advarslene som er festet på produk- tet, samt unnlatelse å følge sikkerhets- og betjeningsinstruksjonene kan føre til alvorli- ge personskader eller til og med død.
	Bruk hørselsvern.
	Slå ikke opp- eller nedover i skråninger.
	Produktet skal ikke utsettes for regn. Pro- duktet skal bare stasjoneres, lagres og dri- ves under tørre omgivelsesforhold.
	Ikke kjør over kabler som ligger på bakken!
	Fare for deler som kastes ut mens motoren går. Hold avstand til andre personer og barn.

	Før du bruker plenklipperen, fjern alle små deler som kan kastes rundt.
	Hold hender og føtter borte fra de roterende bruksverktøyene.
	Obs! Kniven fortsetter å gå!
	Slå av eller starte produktet
	Lengde kniv. Maks. klippebredde.
	Gjennomfør vedlikeholds-, omstillings-, innstillings- og rengjøringsarbeider kun når motoren er slått av og batteriet er fjernet.
	Gjennomfør vedlikeholds-, omstillings-, innstillings- og rengjøringsarbeider kun når motoren er slått av og sikkerhetsnøkkelen er trukket ut.
	Garantert lydeffektnivå for produktet.
	Lithium
	Produktet tilsvarer de aktuelle europeiske direktivene.
	Produktet er i samsvar med gjeldende ser-biske retningslinjer.

1 Innledning

Produsent:

Scheppach GmbH

Produsenten av dette produktet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette produktet eller grunnet dette produktet ved:

• Feil behandling
• Ignorering av brukerveiledningen
• Reparasjoner fra tredjeparter, ikke autoriserte fagfolk
• Montering og utskifting av ikke originale reservedeler
• Ikke-tiltenkt bruk

Vær oppmerksom på følgende:

Den inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk, hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til produktet. I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av produktet i landet ditt.

Gjør deg kjent med alle betjenings- og sikkerhetsinstruksjoner før du bruker produktet. Driv produktet kun som beskrevet og for de angitte bruksområdene. Oppbevar brukerveiledningen på et trygt sted og overlever alle dokumenter hvis du gir produktet videre til tredjepart.

2 Produktbeskrivelse (fig. 1)

1. Sikkerhetsbøyle
2. ∅vre skyvebøyle
   2a. Flathodeskrue
   2b. Underlagsskive (øvre skyvebøyle)
   2c. Hurtigstrammespak (øvre skyvebøyle)
   2d Sylindermutre (øvre skyvebøyle)
3. Nivåindikator
4. Nedre skyvebøyle
   4a. Underlagsskive (nedre skyvebøyle)
   4b. Hurtigstrammespak (nedre skyvebøyle)
   4c. Sylindermutre (nedre skyvebøyle)
5. Gressoppsamlingssekk
   5a. Bærehåndtak
   5b. Gummileppe
   5c. Ramme
6. Spak for klippehøydejustering
7. Tildekking
8. Utløpsklaff
9. Kabelholder
10. Kabel
11. Av/på-bryter
13. Mulching-innsats
14. Sikkerhetsnøkkel
15. Knivskrue
16. Kniv
17. Batteri*
18. Opplåsingstast (batteri)
19. Batteri-holder

3 Leveringsomfang (fig. 2)

Pos. Antall Betegnelse

2a. 2 x Flathodeskrue M6x55 mm

2b. 2 x Underlagsskive (øvre skyvebøyle)

2c. 2 x Hurtigstrammespak (øvre skyvebøyle)

2d 2 x Sylindermutre M6 (øvre skyvebøyle)

1. 1 x Nedre skyvebøyle

4a. 2 x Underlagsskive (nedre skyvebøyle)

4b. 2 x Hurtigstrammespak (nedre skyvebøyle)

4c. 2 x Sylindermutre M6 (nedre skyvebøyle)

1. 1 x Gressoppsamlingssekk

5a. 1 x Bærehåndtak

1. 2 x Kabelholder

2. 1 x Mulching-innsats

3. 1 x Sikkerhetsnøkkel

4. 2 x Batteri*

1 x Ladeapparat*

1 x Batteridrevet gressklipper

1 x Brukerveiledning

Det faktiske plenarealet påvirkes av faktorer som batterilading, batteristørrelse (ah), plenfuktighet, klippehøyde, mosedekke eller plentetthet.

Produktet skal bare benyttes iht. dets formål. Enhver bruk som går utover dette er ikke tiltenkt. Brukeren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.

Det å følge sikkerhetsinstruksjonene, montasjeanvisningen og brukerveiledningen er også en del av forskriftsmessig bruk.

Personer som bruker og vedlikeholder produktet, må kjenne godt til det og være orientert om mulige farer.

Foretas det endringer på produktet, påtar ikke produsenten seg noe ansvar for skader som kan oppstå som følge av dette.

Produktet bare brukes med originaldeler og originaltilbehør fra produsenten.

Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produsenten og målene som er spesifisert i de tekniske dataene, må overholdes.

Vennligst merk at våre produkter forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom produktet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

Forklaring av signalordene i brukerveiledningen

FARE

Signalord for å indikere en overhengende farlig situasjon som, hvis den ikke unngås, vil resultere i død eller alvorlig personskade.

ADVARSEL

Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til død eller alvorlig personskade.

FORSIKTIG

Signalord for å indikere en potensielt farlig situasjon som, hvis den ikke unngås, kan føre til mindre eller moderat personskade.

OBS

Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til materielle skader på produktet eller eiendom/ eiendeler.

5 Sikkerhetsinstruksjoner

Generelle sikkerhetsinstruksjoner for elektroverktøy

ADVARSEL

Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er vedlagt el-verktøyet.

Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden.

Begrepet "El-verktøy" som brukes i sikkerhetsinstruksjonene gjelder for strømdrevne el-verktøy (med strømledning) eller batteridrevne el-verktøy (uten strømledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og godt belyst. Uorden eller ubelyste arbeidsområder kan føre til ulykker.
b) Ikke arbeid med el-verktøyet i eksplosjonsfarlig omgivelse, der det befinner seg brennbare væsker, gass eller støv. El-verktøy lager gnister, som kan antenne støvet eller dampen.
c) Hold barn og andre personer unna når du bruker el-verktøyet. Hvis du blir distrahert, kan du miste kontrollen over el-verktøyet.

2) Elektrisk sikkerhet

a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen måter endres. Ikke bruk adapterplugger sammen med jordet el-verktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordete overflater til f.eks. rør, radiatorer, ovner og kjøleskap. Det består en økt risiko for elektrisk støt, när din kropp er jordet.
c) Ikke bruk produktet ved regn eller våte forhold. Dette kan øke risikoen for elektrisk støt.
d) Ikke misbruk tilkoblingsledningen til å bære elverktøyet, til å henge opp eller å trekke ut støpselet fra stikkontakten. Hold tilkoblingsledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt.
e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er egnet for utendørs bruk. Bruken av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.
f) Hvis det ikke er mulig å unngå drift av el-verktøyet i fuktig omgivelse, må du bruke en feilstrømbryter. Bruk av en feilstrømbryter reduserer faren for elektrisk støt.

3) Sikkerhet til personer

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket

av narkotika, alkohol eller medikamenter. Ett øyeblikks uaktsomhet ved bruk av el-verktøyet kan føre til alvorlige personskader.

b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, skli-sikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av el-verktøyet, reduserer faren for personskader.
c) Unngå utilsiktet idriftsettelse. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det. Hvis du har fingeren på bryteren mens du bærer el-verktøyet eller kobler el-verktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker.
d) Fjern innstillingsverktøy eller skiftenøkler, før du slår på elektroverktøyet. Et verktøy eller en nøkkel, som befinner seg i en dreiende del av el-verktøyet, kan føre til personskader.
e) Unngå unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten. Slik kan du i uven- tede situasjoner bedre kontrollere el-verktøyet.
f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler.
g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og brukes på riktig måte. Bruk av et støvavtrekk kan redu- sere støvrelaterte farer.
h) Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verktøy, selv om du etter hyppig bruk er kjent med el-verktøyet. Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.
a) Du skal ikke overbelaste el-verktøyet. Bruk et elverktøy som er egnet for arbeidet som skal utføres. Med passende el-verktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk el-verktøy, som har defekt bryter. Elverktøy, som ikke lenger kan slås på eller av, er farlig og må repareres.
c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar innstillinger på apparatet, skifter deler til bruksverktøyet som brukes eller legger bort el-verktøyet. Denne forholdsregelen hindrer utilsiktet start av el-verktøyet.
d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. Elektroverktøy er farlige, når de brukes av uerfarne personer.
e) El-verktøy og bruksverktøy som brukes krever nøye pleie. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til el-verktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdt el-verktøy.

4) Bruk og behandling av el-verktøyet

f) Skjæreverktøy skal holdes skarpe og rene. Korrekt pleide skjæreverktøy med skarpe skjarekanter er mindre utsatt for fastsetting og lettere å føre.
g) El-verktøy, tilbehør, bruksverktøy osv. skal brukes tilsvarende disse anvisningene. Derved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situa-sjoner.
h) Sørg for at håndtak og håndtaksflater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

5) Bruk og behandling av det batteridrevne verktøyet

a) Batterier må kun lades med ladeapparater som anbefales av produsenten. Gjennom et ladeapparat, som er egnet for en bestemt type batterier, er det brannfare, hvis det brukes med andre batterier.
b) Benytt kun batterier som er ment for dette i elektroverktøy. Bruken av andre batterier kan føre til personskader og brannfare.
c) Sørg for at batterier som ikke er i bruk holdes unna binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander, som kan forårsake en forbindelse på kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
d) Ved feil bruk kan væske lekke ut av batteriet. Unngå kontakt med denne væsken. Ved utilsiktet kontakt må væsken skylles av med vann. Dersom væsken kommer i øynene, må det i tillegg konsulteres legehjelp. Batterivæske som trer ut kan føre til hudirritasjon eller forbrenninger.
e) Ikke bruk batterier som er skadet eller som er endret. Skadede eller endrede batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskader.
f) Batteriet må ikke utsettes for brann eller for høye temperaturer. Brann eller temperaturer på over 130 °C kan føre til eksplosjon.
g) Følg alle veiledninger for lading og sørg for at batteriet eller batteriverktøyet aldri lades utenfor temperaturområdet som er angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperaturområdet kan ødelegge batteriet og øke brannfaren.

6) Service

a) El-verktøyet skal kun repareres av kvalifisert fagpersonell og kun med original-reservedeler. Dermed sikres det at sikkerheten til el-verktøyet opprett-holdes.
b) Foreta aldri vedlikehold av skadde batterier. Vedlikehold av batterier skal kun utføres av produsenten eller autoriserte kundeserviceinstanser.

Sikkerhetsinstruksjoner for gressklippere

a) Ikke bruk gressklipperen i dårlig vær, spesielt ved tordenvær. Det reduserer faren for å bli truffet av lynnedslag.

b) Inspiser arbeidsområdet grundig for villdyr. Ville dyr kan bli skadet av gressklipperen som er i gang.
c) Inspiser arbeidsområdet grundig og fjern alle steiner, kvister, ledninger, bein og andre fremmedlegemer. Deler som kastes ut kan føre til personskader.
d) Før du bruker gressklipperen, kontroller alltid at klippekniven og klippeaggregatet ikke er slitt eller skadet. Slitte eller skadde deler øker risikoen for personskade.
e) Kontroller gressoppsamleren regelmessig for slitasje. En slitt eller skadet gressoppsamler øker risikoen for personskader.
f) La beskyttelsesdekslene være på plass. Beskyttelsesdeksler må fungere og være forskriftsmessig festet. Et løst, skadet eller defekt beskyttelsesdeksel kan føre til personskader.
g) Hold kjøleluftinntaksåpningene fri for avleiringer. Blokkerte luftinntak og avleiringer kan føre til overoppheting eller brannfare.
h) Bruk alltid sklisikre vernesko når du bruker gressklipperen. Arbeid aldri barbeint eller med åpne sandaler. Dette reduserer risikoen for skader på føttene ved kontakt med den roterende klippekniven.
i) Bruk alltid lange bukser når du bruker gressklipperen. Bar hud øker sannsynligheten for personskader fra deler som kastes ut.
j) Ikke bruk gressklipperen i vått gress. Gå, aldri løp. Dette reduserer faren for å skli og falle, noe som kan føre til personskader.
k) Ikke bruk gressklipperen i veldig bratte skråninger. Dette reduserer risikoen for å miste kontrollen, skli og falle, noe som kan føre til personskader.
I) Pass på at du har godt fotfeste når du arbeider i skråninger; Arbeid alltid på tvers av skråningen, aldri opp eller ned, og vær ekstremt forsiktig når du endrer arbeidsretning. Dette reduserer risikoen for å miste kontrollen, skli og falle, noe som kan føre til personskader.
m) Vær spesielt forsiktig når du klipper i revers eller når du trekker gressklipperen mot deg. Vær alltid oppmerksom på omgivelsen. Det reduserer faren for å snuble under arbeidet.
n) Ikke berør kniver eller andre farlige deler som en- da er i bevegelse. Dette reduserer risikoen for per- sonskade fra bevegelige deler.
o) Sørg for at alle brytere er slått av, og fjern sikkerhetsnøkkelen før du fjerner fastklemt materiale eller rengjør gressklipperen. Uventet drift av gressklipperen kan føre til alvorlige personskader.
p) Hvis et fremmedlegeme blir truffet, slå umiddelbart av produktet og ta ut batteriet. Se etter skader på produktet og foreta nødvendige reparasjoner før du starter og bruker produktet igjen. Hvis produktet begynner å vibrere unormalt kraftig, kreves en umiddelbar inspeksjon.

Ytterligere sikkerhetsinstruksjoner

- La aldri barn eller andre personer som ikke kjenner bruksanvisningen bruke plenklipperen. Lokale bestemmelser kan fastsette operatørens minstealder.

• Klipp aldri mens andre mennesker, spesielt barn eller dyr, er i nærheten. Husk at maskinoperatøren eller brukeren er ansvarlig for ulykker på andre personer eller deres eiendom.
• Klipp kun ved god sikt. Det er nødvendig å holde tredjeparter unna.
• Hvis produktet overleveres til en annen person, må du også overlevere denne brukerveiledningen.

OBS

Fare for steinsprut!

Kjør aldri over grus mens motoren er i gang.

• Før bruk, kontroller alltid visuelt om kniven og festeboltene er slitt eller skadet. For å unngå ubalanse må slitte eller skadde kniver og festebolter kun skiftes som et sett.
  • Vær forsiktig når du gjør justeringer på produktet og unngå å få fingrene i klem mellom den roterende kniven og faste apparatdeler.
• Vær spesielt forsiktig når du klipper på løs mark, nært søppelfyllinger, grøfter og diker.
• Unngå steder hvor hjulene ikke lenger griper eller hvor klippingen er usikker.
• Bruk av produktet med for høy hastighet kan øke risikoen for ulykker.
  • Vær oppmerksom på trafikken i nærheten av en vei.
• Løft eller bær aldri en plenklipper med motoren i gang.
• Stopp kniven når gressklipperen må vippes, når du transporterer over andre overflater enn gress, og når du flytter gressklipperen til og fra området som skal klippes.
• Start motoren forsiktig, i henhold til produsentens instruksjoner. Sørg for at det er tilstrekkelig avstand mellom føttene og kniven.
• Ved start av motoren må du ikke vippe gressklipperen med mindre prosessen krever at gressklipperen heves. I dette tilfellet må du bare vippe den så mye som er absolutt nødvendig og bare løfte siden som peker vekk fra brukeren.
• Plasser aldri hender eller føtter på eller under roterende deler. Hold deg alltid unna utløpsåpningen.
• Bruk kun kniver og tilbehør anbefalt av produsenten. Bruk av andre innsatsverktøy og annet tilbehør kan utgjøre en risiko for personskade på brukeren.
• Hold alltid produktet i god driftsmessig stand.
• Det er nødvendig å ta tilstrekkelige pauser for å redu- sere støy- og vibrasjonseksponering.
• Vær oppmerksom på at ikke-forskriftsmessig vedlikehold, bruk av ikke-kompatible reservedeler, eller fjerning eller modifikasjon av sikkerhetsinnretninger kan føre til skade på produktet og alvorlige personskader på brukeren.
• Vær oppmerksom på at produktets sikkerhets- systemer eller -innretninger ikke må tukles med eller deaktiveres. Fjern aldri deler som er ment for sikker- het.

FORSIKTIG

Gressklipperen mä ikke brukes uten at enten den fullstendige gressoppsamlingsinnretningen eller den selv-lukkende beskyttelsesinnretningen for utkaståpningen er på plass.

- Bruk aldri plenklipperen med skadede beskyttelse-sinnretninger eller beskyttelsesgittere eller uten installerte beskyttelsesinnretninger, som for eksempel ledeplater og/eller gressoppsamlere.

Resterende risikoer

Produktet er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Hørselsskader, hvis det ikke brukes foreskrevet hørselvern.
• Restfarer kan minimeres dersom "Sikkerhetsinstruksjoner" og "Tiltenkt bruk" samt bruksanvisningen som helhet følges.
• Bruk produktet slik det anbefales i denne brukerveiledningen. På denne måten oppnår du at produktet gir optimal ytelse.
• Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare restfarer.

ADVARSEL

Under drift danner dette el-verktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes.

ADVARSEL

Ved langvarig arbeid kan operatøren oppleve sirkulasjonsforstyrrelser (hånd-arm vibrasjonssyndrom) på grunn av vibrasjoner i operatørens hender.

Hånd-arm vibrasjonssyndromet er en vaskulær sykdom hvor de små blodkarene på fingrene og tærne får sporadiske kramper. De berørte områdene er ikke lenger tilstrekkelig forsynt med blod og ser således meget bleke ut. Hyppig bruk av vibrerende produkter kan forårsa- ke nerveskader hos personer som har nedsatt blodsirkulasjon (f.eks. røykere, diabetikere).

Hvis du merker uvanlige svekkelser, må du stoppe arbeidet omgående og oppsøke en lege.

OBS

Produktet er en del av 20V IXES-serien og skal kun brukes med batterier fra denne serien. Batterier skal kun lades med ladere fra denne serien. Herved må du følge spesifikasjonene til produsenten.

ADVARSEL

Vær oppmerksom på sikkerhetsanvisningene og merknadene for lading og riktig bruk som er gitt i brukerveiledningen til batteriet og la- deren fra 20V IXES-serien. En detaljert be- skrivelse av ladeprosessen og ytterligere in- formasjon finnes i denne separate bruksan- visningen.

6 Tekniske data

Merkespenning 40V (2x20V)

Skjærebredde 380 mm

Snitthøyde 6-veis justerbar

Høydejustering styrestang 3-veis

Høydejustering 25 – 75 mm

Oppsamlingssekkvolum 45 L

Vekt (uten batteri) 14,2 kg

Kniv-informasjon:

Produsent: Royal Garden

Knivkode: RG7A107

Med forbehold om tekniske endringer!

Støy og vibrasjon

⚠ ADVARSEL

Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB, bruk egnet hørselsvern for deg selv og alle i nærheten.

Støy- og vibrasjonsverdier ble utledet i henhold til en standardisert måleprosess.

Støyverdier

Lydtrykk L_pA	79,2 dB
Måleusikkerhet K_pA	3,0 dB
Støyeffekt L_wA	90,3 dB
Måleusikkerhet K_wA	2,37 dB

Vibrasjonsverdier (hånd-arm-sving)

Vibrasjon ah	< 2,5 m/s2
Måleusikkerhet K 1,5 m/s	2

Den angitte totale vibrasjonsverdien og den totale støye-misjonsverdien er blitt målt iht. en standardisert testmetode og kan brukes for sammenligning av et el-verktøy med et annet.

De angitte støyemisjonsverdiene og den angitte totale vibrasjonsverdien kan også benyttes til en foreløpig vurdering av belastningen.

ADVARSEL

Støyemisjonen og vibrasjonsutslippsverdien kan ved den faktiske bruken av el-verktøyet skille seg fra de angitte verdiene, avhengig av type og måte, som el-verktøyet brukes, spesielt, hvilken type arbeidsstykke som be-arbeides.

Prøv å holde belastningen lavest mulig. Eksempler på tiltak: begrensning av arbeidstiden. Derved skal en ta hensyn til alle aspektene til driftssyklusen (for eksempel perioder, der el-verktøyet er slått av, og slike, der det er slått på, men drives uten belastning).

7 Utpakking

ADVARSEL

Barn skal ikke leke med plastposer, folier og små- deler! Det er fare for svelging og kvelning!

• Åpne emballasjen og ta produktet forsiktig ut.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Kontroller produktet og tilbehørsdeler for transportskader. Meld eventuelle skader straks til transportselskapet som leverte produktet. Senere reklamasjoner vil ikke bli godtatt.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.
• Gjør deg kjent med produktet ved hjelp av brukerveiledningen før du tar det i bruk.
• Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.
• Oppgi ved bestillinger våre artikkelnumre, samt type og byggeår for produktet.

8 Montering

FORSIKTIG

Fare for personskader!

Sett batteriet inn først, når det batteridrevne verktøyet er klargjort for bruk.

FORSIKTIG

Fare for personskader pga. roterende kniv. Arbeid på produktet må kun utføres når kniven er slått av og står stille!

OBS

Pass på at kabelen ikke blir klemt under montering.

8.1 Montering av de nedre skyvebøylene (4) (fig. 1, 3, 4)

Merknad:

Pass på at tennene stemmer overens.

1. Fest den nedre skyvebøylen (4) på de forhåndsmonterte skruene.
2. Skru den nedre skyvebøylen (4) fast på begge sider ved hjelp av en underlagsskive (4a) og en hurtigstrammespak (4b). Pass på at kabelen (10), som senere skal festes med en kabelklemme (9), ikke er i veien.
3. Lås de to hurtigstrammespakene (4b) ved å trykke dem mot den nedre skyvebøylen (4).
   De må hvile på den nedre skyvebøylen (4) på en slik måte at strammingen kan utføres med middels kraft. Ellers må hurtigstrammespakene (4b) dreies med klokken for å stramme eller løsnes mot klokken.

8.1.1 Juster posisjonen til den nedre skyvebøylen (4) (fig. 5)

Merknader:

Det finnes tre posisjoner.

Pass på at tennene stemmer overens.

1. Åpne de to strammespakene (4b).
2. Løsne de to strammespakene (4b) ved å dreie dem mot klokken.

3. Sett den nedre skyvebøylen (4) i ønsket posisjon (orienter deg på markeringene).

4. Lukk igjen den nedre skyvebøylen (4) (se 8.1).

8.2 Montering av de øvre skyvebøylene (2) (fig. 6, 7)

1. Skru den øvre skyvebøylen (2) fast på de nedre skyvebøylene (4) på begge sider ved hjelp av en flathodeskrue (2a), underlagsskive (2b), en sylindermutter (2d) og en hurtigstrammespak (2c). Det finnes to posisjoner.
2. Lås de to hurtigstrammespakene (2) ved å trykke dem mot den øvre skyvebøylen (2). De må hvile på den øvre skyvebøylen (2) på en slik måte at strammingen kan utføres med middels kraft. Ellers må hurtigstrammespakene (2b) dreies med klokken for å stramme eller løsnes mot klokken.

8.3 Montere kabelholderen (9) (fig. 1, 8)

1. Klem de to kabelholderne (9) på den øvre skyvebøylen (2) og den nedre skyvebøylen (4) og fest kabelen (10).

8.4 Montere gressoppsamlingssekken (5) (fig. 9)

1. Tre gummileppene (5b) på de tilsvarende stedene fra innsiden over rammen (5c).

8.5 Montere bærehåndtaket (5a) på gressoppsamlingssekken (5) (fig. 9)

1. Fest bærehåndtaket (5a) til gressoppsamlingssekken (5) på den angitte holderen på toppen av gressoppsamlingssekken (5).

9 Før igangsetting

MERKNAD

En viss mengde støy fra dette produktet kan ikke unngås. Utfør støyende arbeid til godkjente og angitte tider. Om nødvendig, hold deg til hvileperioder og begrens arbeidets varighet til det absolutt nødvendige.

For din personlige beskyttelse og beskyttelse av personer i nærheten, må egnet hørselsvern brukes.

9.1 Innstilling av klippehøyden (fig. 10)

OBS

Justering av klippehøyden må kun utføres när motoren er slått av.

• I tykt, høyt gress, sett klippetrinnet til høyeste innstilling og klipp saktere. Du bør velge høy klippehøyde for sesongens første klipping. Still inn klippehøyden slik at produktet ikke blir overbelastet.
• Velg klippehøyde avhengig av den faktiske lengden på plenen.
• Gjennomfør flere passeringer slik at maksimalt 4 cm plen klippes på en gang.

De er mulig å stille inn 6 forskjellige klippehøyder:

Prydplen Bruksplen
1 = 25 mm 4	55 mm
2 = 35 mm 5	65 mm
3 = 45 mm 6	75 mm

Klippehøyden stilles inn med spaken for justering av klippehøyden (6).

1. Trekk spaken for innstilling av klippehøyde (6) utover.
2. Skyv spaken for klippehøydejustering (6) i ønsket posisjon.
3. Slipp spaken for klippehøydejustering (6) igjen. Spaken låses i ønsket posisjon.

9.2 Sett inn/ta ut batteriene (17) i batteriholderen (fig. 11, 12)

Sett inn batteriet

1. Äpne dekselet (7).
2. Skyv batteriene (17) inn i batteriholderen. Batteriene (17) går hørbart i inngrep.
3. Lukk dekslet (7).

Ta ut batteriet

1. Åpne dekselet (7).
2. Trykk på opplåsingstasten (18) til batteriene (17) og trekk dem ut av batteriholderen.
3. Lukk dekslet (7).

9.3 Klargjør klippeområdet

1. Før du klipper, undersøk nøye området som skal klippes.

2. Fjern steiner, pinner, bein, ledninger, leker og andre gjenstander som kan kastes av produktet.

3. Pass på at det ikke er noen personer på området som skal klippes.

10 Betjening

Den batteridrevne gressklipperen har et skjæreverktøy som roterer parallelt med klippenivået. Den er utstyrt med en kraftig og stillegående elektrisk motor, et robust hus, en sikkerhetsbøyle, en sikkerhetsnøkkel, en plenkantmater på begge sider og en gressoppsamlingssekk. I tillegg er produktet 6-veis høydejusterbart og har lett bevegelige hjul. Funksjonen til betjeningsdelene finner du i de påfølgende beskrivelsene.

ADVARSEL

Fare for personskader!

Fjern batteriet fra el-verktøyet før du utfører noe arbeid på el-verktøyet (f.eks. vedlikehold, verktøyskift osv.) samt når du transporterer og oppbevarer det. Det er fare for personskader hvis på-/av-bryteren betjenes utilsiktet.

OBS

Pass på at omgivelsestemperaturen under arbeid ikke overstiger 50°C og ikke faller under -20°C.

OBS

Produktet er en del av 20V IXES-serien og skal kun brukes med batterier fra denne serien. Batterier skal kun lades med ladere fra denne serien. Herved må du følge spesifikasjonene til produsenten.

10.1 Klippe med gressoppsamlingssekk

OBS

Ikke bruk produktet uten at gressoppsamlingssekken er fullstendig festet eller uten mulching-innsats.

OBS

Fjern eller fest gressoppsamlingssekken kun när motoren er slått av og kniven står stille.

10.1.1 Sette inn gressoppsamlingssekken (5) (fig. 9, 13)

1. Løft utkastluken (8).
2. Løft gressoppsamlingssekken (5) på bærehåndtaket (5a).
3. Heng gressoppsamlingssekken (5) i opphenget for gressoppsamlingssekken på baksiden av produktet.
4. Legg ned utkastluken (8), den holder gressoppsam- lingssekken (5)i posisjonen.

10.1.2 Nivåindikator (3) på gressoppsamlingssekken (5) (fig. 13)

Luftstrømmen som genereres av kniven hever nivåindikatoren. Når gressoppsamlingssekken er full, stopper luftstrømmen. Hvis luftstrømmen er for lav, lukkes nivåindikatoren. Dette er en indikasjon på at gressoppsamlingssekken må tømmes.

Full funksjon av nivåindikatoren er kun mulig når luftstrømmen er optimal. Ytre påvirkninger som vått, tykt eller høyt gress, lave klippenivåer, smuss eller lignende kan påvirke luftstrømmen og funksjonen til nivåindikatoren.

• Åpen luke: Gressoppsamlingssekken fylles
  • Lukket luke: Gressoppsamlingssekken er full

10.1.3 Tømming av gressoppsamlingssekken (5) (fig. 9, 13, 14)

ADVARSEL

Før du fjerner gressoppsamlingssekken må du slå av motoren og vente til kniven står stille.

OBS

Fare for personskader!

Fjern gressoppsamlingssekken kun når motoren er slått av og kniven står stille. Så snart det blir igjen gress under klippingen, må gressoppsamlingssekken tømmes.

1. For å fjerne gressoppsamlingssekken (5) må du løfte utkastluken (8).
2. Fjern gressoppsamlingssekken (5) med bærehåndtaket (5a). I henhold til sikkerhetsforskriftene lukkes utkastluken (8) når oppsamlingssekken (5) fjernes og lukker utkaståpningen.

Hvis gressrester setter seg fast i åpningen, anbefales det å trekke gressklipperen tilbake ca. 1 m for å gjøre det lettere å starte motoren.

OBS

Ikke fjern rester av avklipp i klipperhuset og på arbeidsverktøyet for hånd eller med føttene, men heller med egnet verktøy, for eksempel børste eller håndkost.

For å sikre god oppsamling må gressoppsamlingssekken (5) rengjøres etter bruk.

10.2 Klippe med mulching-innsats

Ved mulching finmales det klippede gresset i det lukkede gressklipperhuset, og fordeles igjen på plenen. Det er ikke nødvendig med oppsamling og avhending av gress. De finmalte gresset faller tilbake i torven som naturlig gjødsel, bringer fuktighet inn i plenen og forsyner den med viktige næringsstoffer.

MERKNAD

Mulching er bare mulig hvis plenen er relativt kort.

1. Løft utkastluken (8).
2. Fjern gressoppsamlingssekken (5) (hvis den er på plass) med bærehåndtaket (5a).
3. Løft utkastluken (8) og sett inn mulching-innsatsen (13).
4. Still inn klippehøyden (se 9.1).

Merknad:

Klipp gresset tilbake med 2 cm ved 4-6 cm gresshøyde.

10.2.2 Forskjellen mellom plenklipping og plenmulching (fig. 13, 16)

Ved bruk av mulching-innsatsen (13), samles ikke gresset i en gressoppsamlingssekk, men finmales og fordeles på plenen. Næringsstoffene som finnes i plenklippet brytes ned av jordorganismer og danner en næringssyklus. Plener som er mulchet må derfor gjødsles mye sjeldnere.

Generelt gjelder at plenen må klippes relativt ofte slik at bare små mengder mulch blir igjen på plenen. Det er derfor best å mulche plenen minst en gang i uken og stille inn klipperen slik at bare rundt 40 % av plenens totale høyde brukes som mulch. Hvis mulch forblir synlig på plenen (for eksempel når plenen klippes for første gang på året eller når det er kraftig vekst), bør du bruke gressoppsamlingssekken (5).

10.3 Sikkerhetsnøkkel (14) (fig. 1, 17)

Merknad:

Produktet kan bare startes når sikkerhetsnøkkelen er satt inn i produktet.

1. Åpne dekselet (7).
2. Sett inn batteriene (17), som beskrevet under 9.2.
3. Sett inn sikkerhetsnøkkelen (14).
4. Lukk dekslet (7).

ADVARSEL

Fare for personskader!

Når du slår av produktet, slår du av motoren, venter til den stopper, tar ut batteriet og trekker ut sikkerhetsnøkkelen.

Du må sjekke knivstoppanordningen før hver igangsetting. Start motoren som beskrevet under 10.4.

1. Slipp sikkerhetsbøylen (1). Motoren slås av og kniven (16) bremses.
2. Kniven (16) må stoppe innen 7 sekunder.

1. Trykk og hold på/av-bryteren (11) og trekk sikkerhetsbøylen (1) bakover.

Utkobling

1. Slipp sikkerhetsbøylen (1).
2. Trekk ut sikkerhetsnøkkelen (14).
3. Fjern batteriet.

FORSIKTIG

Etter at produktet er blitt slått av fortsetter det å gå litt til. Vent til produktet har stanset fullstendig.

10.6 Etter klipping

• Kontroller alle skruer og muttere før bruk igjen. Trekk til løse skruer.
• Tøm gressoppsamlingssekken før neste bruk.
  • Vær i tillegg oppmerksom på kapittelet "Lagring".

11 Rengjøring og vedlikehold

ADVARSEL

La et fagverksted utføre reparasjons- og vedlikeholdsarbeider som ikke er beskrevet i denne brukerveiledningen. Bruk kun originale reservedeler.

ADVARSEL

Vedlikeholds- eller rengjøringsarbeider som utføres feil kan forårsake personskader!

ADVARSEL

Ved rengjørings-, service- eller vedlikeholdsarbeider kan produktet starte uventet og dermed føre til personskader og forbrenninger.

• Slå av produktet.
  – Fjern batteriet.
• La produktet avkjøle.

FORSIKTIG

Bruk vernehansker ved håndtering av kniver!

- Trekk ut sikkerhetsnøkkelen.

11.1 Rengjøring

• Hold beskyttelsesinnretninger, luftspalter og motorhuset mest mulig fri for støv og smuss. Tørk av produktet med en ren klut* eller blås ut av det med trykkluft* med lavt trykk. Vi anbefaler at du rengjør produktet direkte etter hver bruk.
• Ventilasjonsåpninger må alltid være fri.

• Rengjøring med hageslange anbefales kun med lavt trykk. En høytrykksvasker er ikke egnet for rengjøring av produktet.

• Hekt av gressoppsamlingssekken og børst den ut med en håndbørste. Huset til gressklipperen kan også grovrengjøres med børsten.

• Rengjør undersiden av gressklipperen med en spatel og håndbørste. Spatelen hjelper til med å fjerne grove og større planterester fra knivområdet (16). Rengjøring av undergulvet umiddelbart etter arbeidet er enklere og grundigere. Da er smuss og planterester fortsatt ferske og løsner lettere.
• Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe plastdelene til produktet. Pass på at det ikke kan komme vann inn i produktet.
• Kontroller om gressutkastet er fritt for gressrester og fjern dem om nødvendig.

11.2 Vedlikehold

ADVARSEL

Fare for personskader!

Fjern batteriet fra el-verktøyet før du utfører noe arbeid på el-verktøyet (f.eks. vedlikehold, verktøyskift osv.) samt når du transporterer og oppbevarer det. Det er fare for personskader hvis på/-av-bryteren betjenes utilsiktet.

11.2.1 Skifte av kniven (16) (fig. 19)

ADVARSEL

Det er fare for personskade ved arbeid med en skadet kniv.

• Bruk vernehansker!
  – Av sikkerhetsgrunner må kniven kun slipes, balanseres og monteres av et autorisert fagverksted. For å oppnå optimale arbeidsresultater anbefales det å få kniven kontrollert en gang i året.

• Bruk kun originale reservedeler når du skifter ut kniven.

• Hold fast kniven (16) med én hånd.

• Vri knivskruen (15) mot klokken med en SW13 fastnøkkel (ikke inkludert i leveringsomfanget).
• Fjern knivskruen (15) og underlagsskiven.
• Monter den nye kniven (16) igjen i omvendt rekkefølge. Fest knivskruen (15) forskriftsmessig. Pass på at kniven (16) er riktig plassert i festeboltene og ligger an plant.
• Tiltrekkingsmomentet til knivskruen (15) er 45 Nm. Skift også knivskruen (15) når du skifter ut kniven (16).

11.2.2 Skadde kniver (16) (fig. 19)

Hvis kniven (16) har kommet i kontakt med en hindring:

• Slå av motoren, vent til den stopper, ta ut batteriet og trekk ut sikkerhetsnøkkelen.
• Kontroller kniven (16) for skader.
• Skadde eller bøyde kniver (16) må skiftes ut.
  • Rett aldri ut en bøyd kniv (16).
• Arbeid aldri med en bøyd eller sterkt slitt kniv (16), da dette vil forårsake vibrasjoner og kan føre til ytterligere skader på gressklipperen.

12 Lagring og transport

Lagre produktet og dets tilbehør på et mørkt, tørt, frostfritt sted og utilgjengelig for barn.

Den optimale lagringstemperaturen er mellom 5°C og 30°C.

Oppbevar produktet i originalemballasjen.

Dekk til produktet for å beskytte det mot støv eller fuktighet. Oppbevar brukerveiledningen sammen med produktet.

ADVARSEL

Fare for personskader!

Fjern batteriet fra el-verktøyet før du utfører noe arbeid på el-verktøyet (f.eks. vedlikehold, verktøyskift osv.) samt når du transporterer og oppbevarer det. Det er fare for personskader hvis på/-av-bryteren betjenes utilsiktet.

12.1 Folde sammen øvre skyvebøyle (2) (fig. 1, 7, 13)

ADVARSEL

Klemfare!

Hold alltid skyvebøylen på det høyeste punktet med én hånd.

- Plasser aldri fingrene mellom øvre og nedre skyvebøyle.

Den øvre skyvebøylen (2) kan foldes sammen for å spare plass.

1. Fjern gressoppsamlingssekken (5).
2. Åpne hurtigstrammespaken (2c) på den øvre skyvebøylen (2).
3. Løsne hurtigstrammespaken (2c) litt ved å dreie dem mot klokken.
4. Vipp ned den øvre skyvebøylen (2). Derved må kabelen (10) ikke komme i klem.

12.2 Forberedelse for lagring

1. Fjern batteriet.
2. Tøm produktet fullstendig.
3. Rengjør og kontroller produktet for skader.

13 Reparasjons og reservedelsbestilling

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer.

OBS

I henhold til produktansvarsloven påtar vi oss ikke ansvar for skader som skyldes feilaktige reparasjoner eller manglende bruk av originale reservedeler.

Be kundeservicen eller en autorisert fagperson til å utføre reparasjoner. Det samme gjelder for tilbehørsdeler.

Ved bestilling av reservedeler må du angi følgende opplysninger:

Reservedeler / tilbehør

Batteri SBP2.0 artikkel-nr.: 7909201708
Batteri SBP4.0 artikkel-nr.: 7909201709
Lader SBC2.4A artikkel-nr.: 7909201710
Lader SBC4.5A artikkel-nr.: 7909201711
Lader SDBC2.4A artikkel-nr.: 7909201712
Lader SDBC4.5A artikkel-nr.: 7909201713
Startersett SBSK2.0 artikkel-nr.: 7909201720
Startersett SBSK4.0 artikkel-nr.: 7909201721
Kniv artikkel-nr.: 7911200650
Knivskrue artikkel-nr.: 5911414001

14 Kassering og gjenvinning

Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

- Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.

- Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjenvinning.

- Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!

- Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.

- Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder:

- Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner)

– Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.

- Du kan levere inn opptil tre gamle elektriske enheter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.

– Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

- Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kundeservice for dette.

- Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

Demonter batteriet før kassering av apparatet!

• Ikke kast batteriet i husholdningsavfallet, i ild (eksplosjonsfare) eller i vann. Skadde batterier kan skade miljøet og helsen din hvis det lekker ut giftig røyk eller væske.
• Defekte eller brukte batterier må resirkuleres iht. direktiv 2023/1542/EF.
• Lever apparatet og laderen på et gjenvinningspunkt. Plast- og metaldelene som brukes kan sorteres og gjenvinnes.
• Kast batteriene i utladet tilstand. Vi anbefaler å dekke polene med en limstrimmel for å beskytte mot kortslutning. Ikke åpne batteriet.
• Kast batterier i henhold til lokale forskrifter. Jepp, lever inn batterier på et innsamlingssted for gamle batterier hvor de blir resirkulert på en miljøvennlig måte. Spør ditt lokale renovasjonsselskap om dette.

15 Feilhjelp

Følgende tabell viser feilsymptomer og beskriver hvordan du kan utbedre dem, hvis produktet ikke arbeider slik det skal. Hvis du ikke klarer å lokalisere problemet på denne måten, må du ta kontakt med ditt service-verksted.

Feil	Mulig årsak	Tiltak
Produktet starter ikke.	Batteriytelsen er for svak.	Lad opp batteriet.
	Batteriet er ikke satt inn riktig.	Skyv batteriet inn i batteri-holderen. Batteriet klikker på plass hørbart.
	På-/av-bryter defekt.	Ta kontakt med vår servicetjeneste.
	Motor defekt.
Urolig gange, sterk vi-brasjon av produktet.	Hurtigstrammespak løs.	Kontroller hurtigstrammespaken.
	Knivfeste løst.	Sjekk knivfestet.
	Kniven er ubalansert.	Skift ut kniven.
Motor går ikke. Sikkerhetsbøylen er ikke trukket. Trekk sikkerhetsbøylen.
Gressutkastet er urent. For lav klippehøyde. Stille inn klippehøyden.

16 Garantibetingelser – Scheppach 20V IXES serie

Revisjonsdato 25.04.2024

Kjære kunde,

våre produkter er underlagt streng kvalitetskontroll. Dersom et produkt likevel en gang ikke skulle fungere korrekt, beklager vi dette veldig og ber deg ta kontakte med servicetjenesten vår på adressen nedenfor. Vi er også tilgjengelig for deg på telefon via servicenummeret. Følgen-de henvisninger er ment å hjelpe deg med enkel bearbeiding og regulering i tilfelle skade.

For å oppfylle garantikravene gjelder følgende:

1. Disse garantibetingelsene regulerer våre ytterligere produsentgarantitjenester for kjøpere (private sluttbrukere) av nye produkter. De lovpålagte garantikravene påvirkes ikke av denne garantien. Forhandleren du kjøpte produktet fra er ansvarlig for dette.

2. Garantitjenesten til produsenten gjelder utelukkende for mangler på et produkt du har kjøpt, som kommer fra en material- eller produksjonsfeil. Hvis det oppstår material- eller produksjonsfeil i garantiperioden, gir produsenten, som garantist, en av følgende tjenester etter eget skjønn innenfor rammen av denne garanti-en:

3. Gratis reparasjon av varen

4. Gratis bytte av varen mot en tilsvarende vare (ev. også bytte med en etterfølgermodell dersom den opprinnelige varen ikke lenger er tilgjengelig).

Utskiftede produkter eller deler blir vår eiendom. Vennligst merk at våre produkter forskriftsmessig sett ikke ble konstruert for kommersiell, håndverks- eller profesjonell bruk. En garantisak oppstår derfor ikke dersom produktet ble brukt i kommersiell, håndverks- eller industrivirksomhet innenfor garantiperioden eller var utsatt for tilsvarende belastning.

3. Unntatt fra våre garantitjenester er:

• Skader på produktet forårsaket av manglende overholdelse av monteringsanvisningen, feil installasjon, manglende overholdelse av bruksanvisningen (f.eks. tilkobling til feil nettspenning eller type strøm) eller vedlikeholds- og sikkerhetsforskriftene eller ved bruk av produktet under uegnet miljøbetingelser samt manglende pleie og vedlikehold.

• Skader på produktet forårsaket av feil eller ikke-tiltenkt bruk (som overbelastning av produktet eller bruk av uautorisert verktøy eller tilbehør), penetrering av fremmedlegemer i produktet (som sand, stein eller støv), transportskader, bruk av makt eller eksterne påvirkninger (som f.eks. skader forårsaket av fall).

• Skader på produktet eller deler av produktet som skyldes tiltenkt, normal (driftsrelatert) eller annen naturlig slitasje samt skader og/eller slitasje på slitedeler.

• Mangler på produktet forårsaket av bruk av tilbehør, tilleggs- eller reservedeler som ikke er originaldeler eller ikke brukes som tiltenkt.
• Produkter der det er gjort endringer eller modifikasjoner.
• Mindre avvik fra den nominelle tilstanden som er irrelevante for produktets verdi og brukbarhet.
  – Produkter som det er utført uautoriserte reparasjoner eller reparasjoner på, spesielt av en uautorisert tredjepart.
  – Hvis merkingen på produktet eller identifikasjonsinformasjonen til produktet (maskinetikett) mangler eller er uleselige.
  – Produkter som er sterkt forurenset og derfor avvises av servicepersonell.

• Krav på skadeerstatning samt følgeskader er generelt utelukket fra denne garantien.

• Garantiperioden er normalt 5 år (12 måneder ved batterier / oppladbare batterier) og starter med kjøpsdatoen for produktet. Datoen på den originale kjøpskvitteringen er avgjørende. Garantikrav må fremsettes umiddelbart etter at du blir oppmerksom på dem. Det er ikke mulig å gjøre krav på garantikrav etter utløpet av garantiperioden. Reparasjon eller utskifting av produktet fører hverken til forlengelse av garantiperioden eller at garantiperioden startes på nytt gjennom denne ytelsen for produktet eller for installerte reservedeler. Dette gjelder også når du bruker en tjeneste på stedet. Et krav på garantitjenesten krever at produsenten som garantist har anledning til etter egen anmodning å undersøke garantisaken ved å sende inn varen. Det er viktig å sikre at skade under transport unngås ved å bruke en tilsvarende emballasje. Det berørte produktet skal fremvises eller sendes til kundeservicesenteret i rengjort stand sammen med en kopi av kjøpskvitteringen - som inneholder informasjon om kjøpsdato og produktbetegnelse. Hvis et produkt sendes ufullstendig uten fullstendig leveringsomfang, vil det manglende tilbehøret bli kreditert / trukket fra dersom produktet byttes ut eller refunderes. Delvis eller fullstendig demonterte produkter kan ikke aksepteres som et garantikrav. Dersom reklamasjonen ikke er berettiget eller utenfor garantiperioden, bærer kjøper som hovedregel transportkostnadene og transportrisikoen.

Vennligst varsle et garantikrav på forhånd til servicesenteret (se nedenfor). Som regel avtales det at det defekte produktet med en kort beskrivelse av feilen sendes til serviceadressen angitt nedenfor per organisert retur eller - ved reparasjoner utenfor garanti-perioden - med tilstrekkelig porto, tatt i betraktning re-

levante retningslinjer for emballasje og frakt. Vær oppmerksom på at produktet ditt (avhengig av modell) av sikkerhetsgrunner er fritt for alle driftsstoffer når det returneres. Produktet som sendes til vårt servicesenter skal pakkes på en slik måte at skader på det reklamerte produktet unngås under transport. Etter fullført reparasjon / utskifting sender vi produktet kostnadsfritt tilbake til deg. Hvis produkter ikke kan repareres eller skiftes ut, kan refusjon gjøres etter eget skjønn opp til kjøpesummen for det defekte produktet, med forbehold om fradrag for slitasje. Disse garantiene gjelder kun til fordel for den opprinnelige private kjøperen og kan ikke overdras eller overføres.

1. Forlengelse av garantiperioden til 10 år: Scheppach tilbyr en ekstra garantiforlengelse på 5 år på produkter fra Scheppach 20V-serien. Garantitiden for disse produktene er derfor totalt 10 år. Batterier / oppladbare batterier, ladeapparater og tilbehør er unntatt fra dette. Du kan dra nytte av denne garantiforlengelsen ved å registrere ditt Scheppach-produkt fra dette området online på https://garantie.scheppach.com senest 30 dager fra kjøpsdatoen. Etter vellykket online registrering mottar du en bekreftelse på den artikkelrelaterte garantiforlengelsen.

2. For å gjøre krav på ditt garantikrav må du ta kontakt med vårt servicesenter.

Vennligst bruk fortrinnsvis vårt skjema på hjemmesiden vår: https://www.scheppach.com/de/service

Vennligst ikke send oss noen produkter uten først å kontakte oss og registrere deg hos vårt service-senter.

For å gjøre krav på denne garantien er første kontakt med vårt servicesenter et obligatorisk krav. Garantikrav må fremsettes innen 14 dager etter at mangelen er oppdaget før garantiperioden utløper. Dette krever den originale kjøpskvitteringen og, hvis aktuelt, bekreftelse på den artikkelrelaterte garantifor-lengelsen.

1. Bearbeidingstid - Som regel behandler vi reklamasjoner innen 14 dager etter mottak i vårt servicesenter. Dersom oppgitt bearbeidingstid i unntakstilfeller overskrides, vil vi informere deg i god tid.

2. Slitedeler er utelukket av garantien! - Slitedeler er: a) medfølgende, påmonterte og/eller innebygde batterier / oppladbare batterier samt b) alle modellavhengige slitedeler (inkludert reimer, sagblader, innsatsverktøy, slipeskiver, filtre, kullbørster, osv., se bruksanvisningen). Unntatt fra garantien er batterier eller oppladbare batterier som er dypt utladet eller har skadet hus og/eller batteripoler.

3. Kostnadsoverslag - Vi vil reparere produkter som ikke eller ikke lenger dekkes av garantien mot et gebyr. Ved forespørsel av vårt servicesenter kan du sende inn de defekte produktene for et kostnadsoverslag og om nødvendig gi servicesenteret skriftlig reparasjonsgodkjenning (per post, e-post). Ingen videre bearbeiding skjer uten reparasjonsgodkjenning.

Garantibetingelsene gjelder kun i gjeldende versjon på tidspunktet for reklamasjonen og er tilgjengelig på vår hjemmeside (www.scheppach.com). Ved oversettelser gjelder alltid den tyske versjonen.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Tyskland)

Telefon: [phone]

Vi forbeholder oss retten til å foreta endringer i disse garantibetingelsene när som helst uten forvarsel.

17 EU-samsvarserklæring

Original samsvarserklæring

Produsent:

Scheppach GmbH

Vi erklærer med eneansvar at produktet som er beskrevet her er i samsvar med gjeldende direktiver og standarder.

Merke: SCHEPPACH

Art.betegnelse: BATTERIDREVET

GRESSKLIPPER

BC-MP380-X

Art.nr. 5911414900

EU-direktiver:

2014/30/EU, 2006/42/EF, 2000/14/EF_2005/88/EF, 2011/65/EU*

* Gjenstand for erklæringen beskrevet ovenfor oppfyller forskriftene til direktiv 2011/65/EU fra Europa-Parlamentet og Rådet av 8. juni 2011 om begrensning av bruken av bestemte farlige stoffer i elektronikk og elektronisk utstyr.

Dokumentasjonsansvarlig:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen
