Tip produs	Mașină de tuns iarba fără fir
Marcă	Scheppach
Model	BCMP380X
Lățime de tăiere	380 mm
Înălțime de tăiere	6 niveluri, 25 - 75 mm
Volumul coșului de colectare	45 L
Greutate (fără baterie)	14,2 kg
Tensiune nominală	40 V (2 x 20 V)
Tehnologie baterie	Litiu-ion, seria IXES 20 V
Suprafață de tuns recomandată	450 - 500 m²
Tip lamă	Oțel, referință RG7A107
Nivel de presiune acustică (LpA)	79,2 dB(A)
Nivel de putere acustică (LwA)	90,3 dB(A)
Vibrații (mâner)	< 2,5 m/s²
Funcții principale	Tundere, mulcire, colectare
Reglarea înălțimii de tăiere	6 poziții, pârghie laterală
Reglarea ghidonului	3 poziții (etrier inferior)
Plierea ghidonului	Da, pentru depozitare compactă
Dispozitive de siguranță	Cheie de siguranță, etrier de siguranță, oprire lamă în < 7 s
Întreținere	Curățare după utilizare, înlocuire lamă
Garanție	5 ani (extensibil la 10 ani la înregistrare)
Depozitare	Loc uscat, întunecat, ferit de îngheț

Întrebări frecvente - BCMP380X SCHEPPACH

Care este autonomia bateriei?

Autonomia depinde de mai mulți factori: capacitatea bateriei (Ah), înălțimea de tăiere, umiditatea ierbii și densitatea. Mașina este potrivită pentru o suprafață de 450-500 m². Folosiți baterii din seria IXES 20 V pentru performanțe optime.

Cum se ascute sau se înlocuiește lama?

Din motive de siguranță, faceți ascutirea lamei la un atelier specializat. Pentru înlocuire, deconectați bateria, scoateți cheia de siguranță, apoi deșurubați șurubul lamei (13 mm). Strângeți noul șurub la 45 Nm. Folosiți numai lama de referință RG7A107.

Care este diferența între tunderea cu coș și mulcire?

Cu coșul, iarba este colectată într-un sac de 45 L. La mulcire, iarba este mărunțită și distribuită pe gazon, servind ca îngrășământ natural. Folosiți accesoriul de mulcire furnizat și reglați înălțimea de tăiere pentru a tăia doar 2 cm dintr-o iarbă de 4-6 cm.

Cum se reglează înălțimea de tăiere?

Folosiți pârghia de reglare (6) situată pe carcasă. Împingeți-o spre exterior, mutați-o în poziția dorită dintre cele 6 niveluri (25 până la 75 mm), apoi eliberați. Efectuați reglajul cu motorul oprit.

Ce faceți dacă mașina de tuns nu pornește?

Verificați dacă bateria este încărcată și introdusă corect (clic). Asigurați-vă că cheia de siguranță este la locul ei și rotită. Acționați etrierul de siguranță în timp ce mențineți întrerupătorul On/Off. Dacă problema persistă, contactați serviciul de asistență.

Cum se curăță mașina de tuns?

După fiecare utilizare, scoateți bateria și cheia de siguranță. Curățați carcasa cu o spatulă și o perie. Folosiți o cârpă sau aer comprimat pentru deschideri. Nu utilizați niciodată un aparat de curățat cu presiune înaltă. Periați coșul de colectare manual.

Care sunt măsurile de siguranță importante?

Purtați întotdeauna încălțăminte de siguranță și pantaloni lungi. Nu tundeți pe vreme umedă sau pe pante abrupte. Țineți copiii și animalele la distanță. Înainte de orice intervenție, opriți motorul, așteptați oprirea lamei, scoateți bateria și cheia de siguranță.

Cum se depozitează mașina de tuns iarna?

Curățați-o bine. Scoateți bateria și depozitați-o separat într-un loc uscat la între 5 și 30 °C. Rabatați ghidonul pentru o depozitare compactă. Așezați mașina de tuns într-un loc uscat, întunecat și ferit de îngheț, ideal în ambalajul original.

De unde pot comanda piese de schimb?

Piesele originale Scheppach sunt disponibile prin serviciul de asistență. Scanați codul QR de pe pagina principală sau contactați [e-mail]. Pentru lamă, comandați referința 7911200650; pentru șurubul lamei, referința 5911414001.

Cum se activează extensia de garanție la 10 ani?

Înregistrați produsul pe https://garantie.scheppach.com în termen de 30 de zile de la cumpărare. Extensia se aplică mașinii (exclusiv baterie și încărcător). Păstrați factura și confirmarea înregistrării.

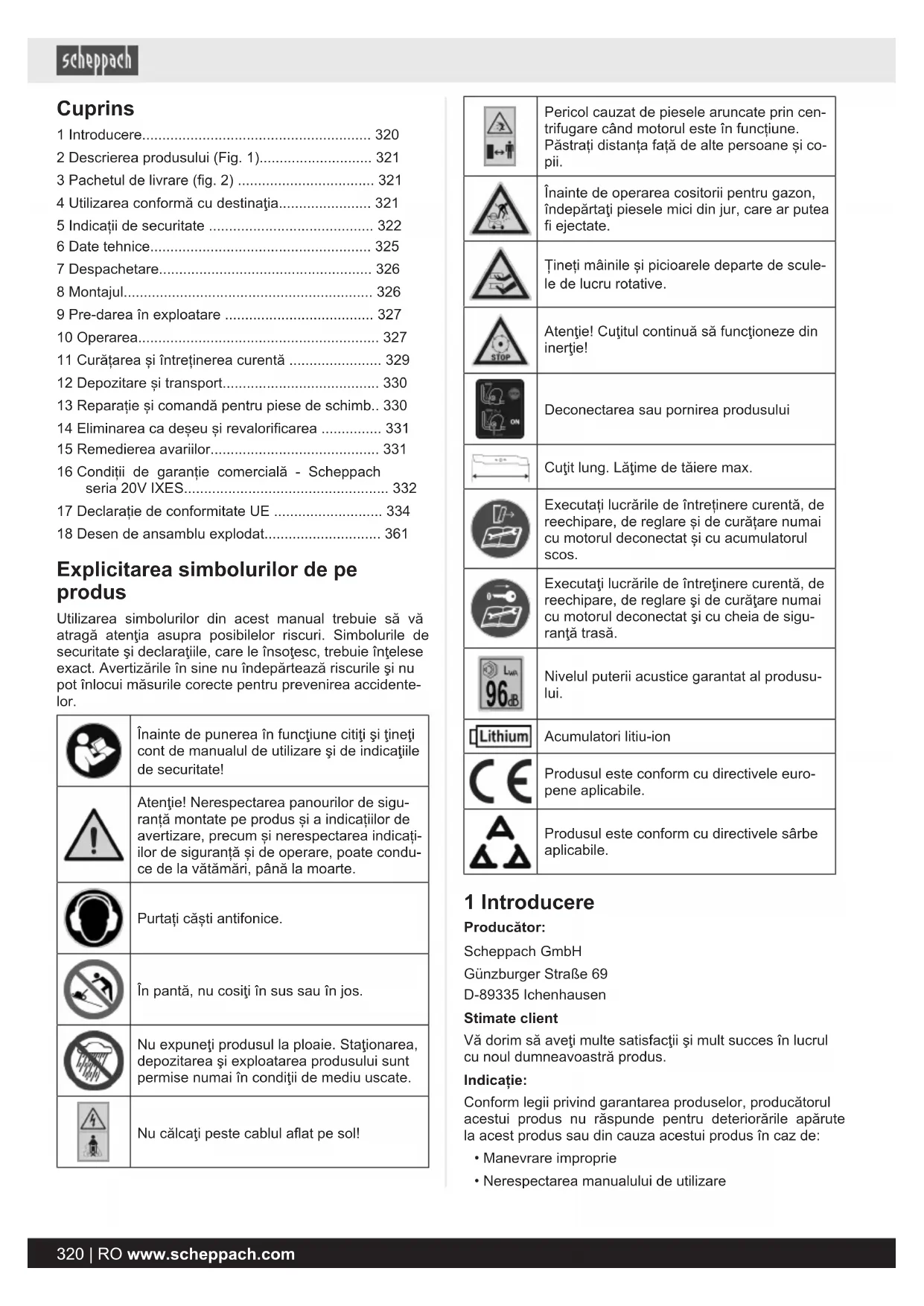

MANUAL DE UTILIZARE BCMP380X SCHEPPACH

RO Cositoare pentru gazon cu accumulator | Traducerea instructiunilor de utilizare originale 320

RS Akumulatorska kosilica | Prevod originalnog uputstva za upotrebu.... 335

1 Introducere.... 320
2 Descrierea produsului (Fig. 1).... 321
3 Pachetul de livrare (fig. 2) 321
4 Utilizarea conformă cu destinația.... 321
5 Indicații de securitate 322
6 Date tehnice.... 325
7 Despachetare.... 326
8 Montajul.... 326
9 Pre-darea în exploatare 327
10 Operarea.... 327
11 Curățarea și întreținerea curentă 329
12 Depozitare și transport.... 330
13 Reparație și comandă pentru piese de schimb.. 330
14 Eliminarea ca deșeu și revalorificarea .... 331
15 Remedierea avariilor.... 331
16 Conditii de garanție comercială - Scheppach seria 20V IXES.... 332
17 Declaratie de conformitate UE 334
18 Desen de ansamblu explodat.... 361

Explicitarea simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!
	Atenție! Nerespectarea panourilor de siguranță montate pe produs și a indicațiilor de avertizare, precum și nerespectarea indicatiilor de siguranță și de operare, poate condu-ce de la vătămări, până la moarte.
	Purtați căști antifonice.
	În pantă, nu cosiți în sus sau în jos.
	Nu expuneți produsul la ploaie. Staționarea, depozitarea și exploatarea produsului sunt permise numai în condiții de mediu uscate.
	Nu călcați peste cablul aflat pe sol!

	Pericol cauzat de piesele aruncate prin centrifugare când motorul este în funcțiune. Păstrați distanța față de alte persoane și copii.
	Înainte de operarea cositorii pentru gazon, îndepăratați piesele mici din jur, care ar putea fi ejectate.
	Țineți mâinile și picioarele departe de scule-le de lucru rotative.
	Atenție! Cuțitul continuă să funcționeze din inerție!
	Deconectarea sau pornirea produsului
	Cuțit lung. Lățime de tăiere max.
	Executați lucrările de întreținere curentă, de reechipare, de reglare și de curățare numai cu motorul deconectat și cu acumulatorul scos.
	Executați lucrările de întreținere curentă, de reechipare, de reglare și de curățare numai cu motorul deconectat și cu cheia de siguranță trasă.
	Nivelul puterii acustice garantat al produsu-lui.
	Acumulatori litiu-ion
	Produsul este conform cu directivele euro-pene aplicabile.
	Produsul este conform cu directivele sârbe aplicabile.

1 Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră produs.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:

• Manevrare improprie

• Nerespectarea manualului de utilizare

• Reparații executate de terțe persoane, specialiști neautorizați

• Montare și schimbare a altor piese de schimb decât cele originale
• Utilizare neconformă cu destinația

Acordati atentie:

Manualul de utilizare face parte integrantă din acest produs.

Acesta conține indicatii importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu produsul și cum să evitați pericolele, să economisii costuri de reparatie, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului. Suplimentar față de dispozițiile de securitate din acest manual de utilizare trebuie să respectați neapărat prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.

Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți produsul numai așa cum este descris și pentru domeniile de utilizare specificate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.

2 Descrierea produsului (Fig. 1)

1. Etrier de siguranță
2. Etrier de împingere superior
   2a. Šurub cu cap plat
   2b. Șaibă de adaos (etrier de împingere superior)
   2c. Pârghie de tensionare rapidă (etrier de împingere superior)

2d Piulite cilindrice (etrier de împingere superior)

1. Indicator de nivel

2. Etrier de împingere inferior

4a. Saibă de adaos (etrier de împingere inferior)

4b. Pârghie de tensionare rapidă (etrier de împingere inferior)

4c. Piulite cilindrice (etrier de împingere inferior)

1. Coş colector de iarbă

5a. Mâner de transport

5b. Guler de cauciuc

5c. Cadru

1. Manetă pentru reglarea înălțimii de tăiere

2. Apărătoare

3. Clapetă de evacuare

4. Suport de cablu

5. Cablu

6. Comutator de pornire/oprire

7. -

8. Insertie pentru mulci

9. Cheie de siguranță

10. Şurub cuşit

11. Cutit

12. Acumulator*

13. Tastă de deblocare (acumulator)

14. Locaș accumulator

3 Pachetul de livrare (fig. 2)

Poz. Număr Denumire

2a. 2 x Šurub cu cap plat M6x55 mm

2b. 2 x Saibă de adaos

(etrier de împingere superior)

2c. 2 x Pârghie de tensionare rapidă

(etrier de împingere superior)

2d 2 x Piulite cilindrice M6 (etrier de împingere superior)

1. 1 x Etrier de împingere inferior

4a. 2 x Saibă de adaos (etrier de împingere inferior)

4b. 2 x Pârghie de tensionare rapidă (etrier de împingere inferior)

4c. 2 x Piulite cilindrice M6 (etrier de împingere inferior)

1. 1 x Coş colector de iarbă

5a. 1 x Mâner de transport

1. 2 x Suport de cablu

2. 1 x Insertie pentru mulci

3. 1 x Cheie de siguranță

4. 2 x Acumulator*

1 x încărcător*

1 x Cositoare pentru gazon cu accumulator

1 x Manual de utilizare

* = nu este inclus în mod obligatoriu în pachetul de livrare!

4 Utilizarea conformă cu destinația

Produsul este destinat numai pentru cosirea suprafetelor de gazon și de iarbă în zona din jurul casei.

Această cositoare pentru gazon cu accumulator este adecvată pentru o suprafață de gazon de aproximativ 450-500m².

Suprafața efectivă de gazon este influențată de factori precum încărcarea accumulatorului, mărimea accumulatorului (ah), umiditatea gazonului, înălțimea de tăiere, stratul de mușchi sau densitatea gazonului.

Produsul se va utiliza numai conform destinației. Orice al-tă utilizare în afară de aceasta nu este conformă cu utilizarea prevăzută. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul și nu producătorul.

Din utilizarea conformă cu destinația face parte și respectarea indicatiilor de securitate, precum și a manualului de montaj și a indicatiilor de operare din manualul de utilizare.

Persoanele care operează și întrețin produsul trebuie să fie familiarizate cu acesta și informate cu privire la posibilele pericole.

Modificările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice daune rezultate.

Produsul poate fi utilizat numai cu piese și accesorii originale ale producătorului.

Prescriptiile de securitate, de lucru și de întreținere curență emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.

Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială. Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

Explicitarea cuvintelor de semnalizare din manualul de utilizare

PERICOL

Cuvânt de semnalizare pentru a indica o situație periculoasă iminentă care, dacă nu este evitată, va avea ca rezultat decesul sau vătămarea gravă.

AVERTIZARE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat decesul sau vătămarea gravă.

PRECAUTIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat vătămări minore sau moderate.

ATENTIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea drept rezultat daune materiale la produs sau la proprietate/pose-sie.

5 Indicații de securitate

Indicații de securitate generale pentru scule electrice

AVERTIZARE

Citiți toate indicațiile de securitate, instructiunile, ilustrațiile și datele tehnice, cu care este prevăzută această sculă electrică.

Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.

Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare.

Noțiunea „sculă electrică“, utilizată în indicațiile de securitate, face referire la sculele electrice acționate prin rețea (cu cablu de rețea) sau la sculele electrice acționate prin acumulatori (fără cablu de rețea).

1) Siguranța locului de muncă

a) Mențineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.
b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii.
c) Tineți la distanță copiii și alte persoane în timpul utilizării sculei electrice. În cazul devierii puteți pier-de controlul asupra sculei electrice.

2) Siguranța electrică

a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protecție. Fișele nemodificate și prizele potrivite diminu-ează riscul unui electroșoc.
b) Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.
c) Nu utilizați produsul în condiții de ploaie sau ume- zeală. Acest lucru poate mări riscul unei electrocutări.
d) Nu folosiți în alte scopuri cablul de racordare pentru a purta, acroșa scula electrică sau pentru a scoate fișa din priză. Tineți cablul de racordare la depărtare de căldură, ulei, muchii ascuțite sau pie-se mobile. Cablurile de racordare deteriorate sau încălcite cresc riscul de electrocutare.
e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.
f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

3) Siguranța persoanelor

a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența drogurilor, alcoo-lului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări.
b) Purtati intotdeauna echipament personal de protectie și ochelari de protectie. Purtarea echipamentului personal de protectie precum masca impotriva prafului, încăltămintea de siguranță rezistentă la alunecare, casca de protectie sau căştile antifonice, în funcie de tipul și utilizarea sculei electrice diminuează riscul de vătămări.
c) Evitați o punere în funcțiune involuntară. Asigurați-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent și/sau la accumulator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente.
d) Înlăturați sculele electrice sau cheia pentru șuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.
e) Evitați o poziție anormală a corpului. Asigurați-vă o poziție stabilă și mențineți în permanență echili-brul. Astfel puteți controla mai bine scula electrică în situații neașteptate.

f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.
g) Dacă pot fi montate dispositive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf.
h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Acționarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

4) Utilizarea și manipularea sculei electrice

a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
b) Nu utilizați scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.
c) Scoateți fișa din priză și/ sau îndepăratați un acumulator detașabil înainte de a efectua setări ale a-paratului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.
d) Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.
e) Întrețineți sculele electrice și unealta de lucru cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționa-rea sculei electrice este afectată. Dispuneți repara-rea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.
f) Mențineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.
g) Utilizați scula electrică, unealta de lucru, sculele de lucru etc. corespunzător acestor instrucțiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat. Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.
h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.

5) Utilizarea și manipularea sculei cu accumulator

a) Încărcați acumulatorii numai cu încărcătoarele recomandate de producător. Un încărcător care este adecvat unui anumit gen de acumulatori prezintă risc de incendiu dacă acesta este utilizat cu alți acumulatori.
b) Utilizați în uneltele electrice numai accumulatorii prevăzuți în acest sens. Utilizarea altor acumulatori poate duce la vătămări și pericol de incendiu.
c) Tineți acumulatorul neutilizat departe de agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea crea o punte de legătură între contacte. Un scurtcircuit între contactele acumulatorului ar putea provoca arsuri sau incendii.
d) În caz de utilizare greşită se poate scurge lichid din accumulator. Evitați contactul cu acesta. În cazul unui contact accidental, clătiți bine cu apă. Dacă lichidul vine în contact cu ochii, solicitați suplimentar asistență medicală. Lichidul ieșit poate provoca iritații ale pielii sau arsuri.
e) Nu utilizati acumulatori deteriorati sau modificati. Accumulatorii deteriorati sau modificati pot avea un comportament imprevizibil și pot duce la incendiu, explozie sau pericol de vătămare.
f) Nu expuneți acumulatorul la foc sau la temperaturi înalte. Focul sau temperaturile peste 130 °C pot provoca o explozie.
g) Urmați toate instrucțiunile privind încărcarea și nu încărcați niciodată acumulatorul sau scula cu acumulator în afara domeniului de temperaturi indicat în manualul de exploatare. Încărcarea greșită sau încărcarea în afara domeniului de temperaturi admisibil poate distruge acumulatorul și crește pericolul de incendiu.

6) Service

a) Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.
b) Nu întrețineți niciodată accumulatorii deteriorați. În-treaga întreținere a accumulatorului trebuie efectuată numai de către producător sau de către serviciile pen-tru clienti autorizate.

Indicații de securitate pentru cositoarea pentru gazon

a) Nu utilizati cositoarea pentru gazon pe vreme rea, în special în timpul furtunilor. Acest lucru reduce riscul de a fi lovit de fulger.
b) Verificați cu atenție zona de lucru pentru a detecta fauna sălbatică. Animalele sălbatice pot fi rănite de cositoarea pentru gazon care rulează.
c) Inspectați bine zona de lucru și îndepăratați orice pietre, bețe, fire, oase și alte obiecte străine. Pie- sele aruncate pot cauza vătămări corporale.
d) Înainte de a utiliza cositoarea pentru gazon, verificați întotdeauna dacă cuțitul de cosit și unitatea de cosit nu sunt uzate sau deteriorate. Piesele uza-te sau deteriorate cresc riscul de vătămare.

e) Verificați regulat uzura dispozitivului de colectare a ierbii. Un dispozitiv de colectare a ierbii uzat sau deteriorat mărește riscul de vătămări.
f) Lăsați capacele de protecție la locul lor. Capacele de protecție trebuie să fie operabile și fixate corespunzător. Un capac de protecție slăbit, deteriorat sau care funcționează necorespunzător poate cauza vătămări corporale.
g) Păstrați orificiile de intrare a aerului de răcire fără resturi. Admisiile de aer blocate și resturile pot cauza supraîncălzire sau pericol de incendiu.
h) Purtati intotdeauna încălțăminte de siguranță anti-alunecare atunci când utilizati cositoarea pentru gazon. Nu lucrați niciodată descult sau cu sandale deschise. Acest lucru va reduce riscul de vătămare a piciorului dacă cuțitul de cosit rotativ al mașinii de tuns gazonul este în contact cu mașina.
i) Purtați întotdeauna pantaloni lungi atunci când utilizați cositoarea pentru gazon. Pielea dezgolită crește probabilitatea de rănire din cauza pieselor aruncate.
j) Nu operați cositoarea pentru gazon pe iarbă ume- dă. În timpul funcționării, nu alergați, ci mergeți. Acest lucru va reduce riscul de alunecare și cădere, care ar putea duce la rănire.
k) Nu operați cositoarea pentru gazon pe pante excesiv de abrupte. Acest lucru reduce riscul pierderii controlului, alunecării și căderii, ceea ce ar putea duce la vătămări corporale.
1) Când lucrați pe pante, asigurați-vă că stați în siguranță; lucrați întotdeauna transversal până la panță, niciodată în sus sau în jos și fiți extrem de atenți atunci când schimbați direcția de lucru. Acest lucru reduce riscul pierderii controlului, alunecării și căderii, ceea ce ar putea duce la vătămări corporale.
m) Aveți grijă deosebită când tundeți înapoi sau când trageți cositoarea pentru gazon spre dvs. Țineți în-totdeauna cont de mediu. Acest lucru reduce riscul de împiedicare în timpul lucrului.
n) Nu atingeți cuțitele sau alte piese periculoase care se află încă în mișcare. Acest lucru reduce riscul de rănire din cauza pieselor în mișcare.
o) Asigurați-vă că toate comutatoarele sunt oprite și scoateți cheia de siguranță înainte de a îndepărta orice material blocat sau de a curăța cositoarea pentru gazon. Funcționarea neașteptată a cositorii pentru gazon poate cauza vătămări corporale grave.
p) Dacă a fost lovit un obiect străin, opriți imediat produsul și scoateți acumulatorul. Verificați dacă există deteriorări la produs și efectuați reparațiile necesare, înainte de a reporni și de a lucra cu produsul. Dacă produsul începe să vibreze neobișnuit de puternic, este necesară o verificare imediată.

Indicații de securitate suplimentare

- Nu permiteți niciodată copiilor sau altor persoane care nu cunosc manualul de utilizare să utilizeze cositoarea pentru gazon. Reglementările locale pot determina vârsta minimă a utilizatorului.

• Nu cosiți niciodată în timp ce alte persoane, în special copii sau animale, se află în apropiere. Nu uitați că operatorul mașinii sau utilizatorul este responsabil pentru accidentele la adresa altor persoane sau a proprietății acestora.
• Cosiți doar dacă aveți vizibilitate bună. Este necesar să țineți persoanele terțe la distanță.
• În cazul în care predați produsul unei alte persoane, înmânati-i și acest manual de utilizare.

ATENTIE

Risc de cădere de pietre!

Nu conduceti niciodată pe pietriș cu motorul pornit.

• Înainte de utilizare, verificați întotdeauna vizual dacă cuțitul și şuruburile de fixare sunt uzate sau deteriorate. Pentru a evita excentricitatea, cuțitele și şuruburile de fixare uzate sau deteriorate trebuie înlocuite numai în seturi.
• Acordati atenție în timpul lucrărilor de reglare a produsului și evitați prinderea degetelor între cuțitul aflat în mișcare și piesele fixe ale aparatului.
• Acordati atenție în special în timpul cositului pe sol moale, pe gropi de gunoi din şanțuri și diguri din apropiere.
• Evitați locurile în care roțile nu mai pot prinde iarba sau unde cosirea nu este sigură.
• Operarea produsului cu o viteză excesiv de mare poate crește pericolul de accidente.
• Tineți cont de trafic atunci când utilizați mașina în apropierea unei străzi.
• Nu ridicati sau transportați niciodată o cositoare pentru gazon cu motorul pornit.
• Opriti cuțitul în cazul în care cositoarea pentru gazon trebuie să fie basculată, în cazul transportării pe alte suprafețe în afară de iarbă și dacă unealta este transportată de la și către suprafața de cosit.
• Porniți motorul cu atenție, conform instrucțiunilor producătorului. Păstrați o distanță suficientă între picioare și cuțit.
• La pornirea motorului, cositoarea pentru gazon nu trebuie să fie basculată, cu excepția cazului în care cositoarea pentru gazon trebuie să fie ridicată în cadrul procedurii. În acest caz, basculați-o doar cât este neapărat necesar și ridicați doar partea de la utilizator.
• Nu vă ghidați mâinile sau picioarele la sau sub piesele rotative. Păstrați întotdeauna distanța față de orificiul de evacuare.
• Utilizați numai cuțite și accesorii recomandate de producător. Utilizarea altor unelte de lucru și altor accesorii poate constitui pericol de vătămare pentru utilizator.
• Păstrați produsul întotdeauna într-o stare de funcțio- nare bună.
• Este necesar să faceți suficient de multe pauze pentru a reduce nivelul sonor și de vibrații.
• Aveți în vedere, că la întreținerea curentă neconformă prescripțiilor, la utilizarea pieselor de schimb neconforme sau îndepărtarea sau modificarea dispozitivelor

de siguranță se poate ajunge la deteriorări ale produ- sului și la vătămări grave ale persoanelor care lucrea- ză cu acesta.

- Aveți în vedere faptul că sistemele de siguranță sau dispozitivele produsului nu pot fi manipulate sau dezactivate. Nu îndepărtați niciodată piese care sunt relevante pentru siguranță.

PRECAUTIE

Cositoarea pentru gazon nu trebuie utilizată fără să fie montat dispozitivul de colectare a ierbii complet sau dispozitivul de protectie detaşabil cu autoblocare pentru orificiul de evacuare.

- Nu utilizați niciodată cositoarea pentru gazon cu dispozitive de protectie sau grilaje de protectie deteriorate sau fără dispozitive de protectie montate, de exemplu, table deflectoare și/sau dispozitive de colectare a ierbii.

Riscuri reziduale

Produsul este construit în conformitate cu tehnologia de ultimă oră și cu normele de siguranță recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

• afectarea auzului, în cazul în care nu sunt purtate căștile antifonice necesare.
• Riscurile reziduale pot fi minimizate dacă „indicațiile de securitate” și „utilizarea conformă cu destinația”, precum și manualul de utilizare sunt respectate în totalitate.
• Utilizați produsul care este recomandat în acest manual de utilizare. Astfel veți obține performanțe optime a produsului dumneavoastră.
• În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.

AVERTIZARE

Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

AVERTIZARE

În timpul lucrărilor mai lungi, pot apărea tulburări ale circulației la mâinile operatorului (sindromul degetelor albe) din cauza vibrațiilor.

Sindromul degetelor albe este o afectiune vasculară, în cazul căreia vasele mici de sânge produc crampe subite la degetele de la mâini și de la picioare. Zonele afectate nu mai sunt aprovizionate suficient cu sânge și arata astfel extrem de palide. Utilizarea frecventă a producelor cu vibrații poate provoca leziuni nervoase la persoanele a căror circulație sanguină este afectată (de exemplu, fumători, diabetici).

Dacă observați afectări neobișnuite, încetați imediat lucrul și consultați un medic.

ATENTIE

Produsul face parte din seria 20V IXES și poate fi utilizat numai cu acumulatori din această serie. Acumulatoarele se vor încărca numai cu încărcătoare pentru această serie. Acordati atenție în acest caz indicațiilor producătorului.

AVERTIZARE

Acordati atenție indicațiilor de securitate și indicațiilor privind încărcarea și utilizarea correctă, care sunt specificate în manualul de exploatare al accumulatorului și încărcătorului dumneavoastră din seria 20V IXES. O descriere detaliată privind procesul de încărcare și informații suplimentare găsiți în acest manual de operare separat.

6 Date tehnice

Tensiune dimensionată 40V (2x20V)

Lățime de tăiere 380 mm

Înălțimea de tăiere Reglabilă 6x

Corectie înălțime bară de ghidare 3x

Sistemul de reglare a înălțimii 25 – 75 mm

Volum coș colector 45 l

Masa (fără acumulator) 14,2 kg

Informații privind cuțitul:

Producător: Royal Garden

Cod cuțit: RG7A107

Ne rezervăm dreptul asupra modificărilor tehnice!

Zgomot și vibrație

AVERTIZARE

Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul generat de mașină depășește 85 dB, vă rugăm ca dvs. și persoanele aflate în apropiere să purtați căști antifonice adecvate.

Valorile zgomotului și vibrațiilor au fost determinate în conformitate cu un procedeu de măsurare standardizat.

Valorile caracteristice de zgomot

Presiunea acustică L_pA	79,2 dB
Imprecizie de măsurare K_pA	3,0 dB
Putere sonoră L_WA	90,3 dB
Imprecizie de măsurare K_wA	2,37 dB

Valori ale vibrațiilor (leagăn mână-braț)

Vibratia ah	< 2,5 m/s2
Factor de insecuritate la măsurare K	1,5 m/s2

Valoarea totală pentru vibrații și valorile indicate ale emisiilor de zgomot trebuie să fi fost măsurate conform unui procedeu de verificare standardizat și pot fi utilizate pentru compararea unei scule electrice cu alta.

Valoarea specificată a emisiilor de zgomot și valoarea totală a vibrațiilor specificate pot fi, de asemenea, utilizate pentru o evaluare preliminară a încărcăturii.

AVERTIZARE

Emisiile de zgomot și valoarea indicată a emisiilor de vibrații pot devia de la valorile specificate în timpul utilizării effective a sculei electrice, în funcție de modul în care aceasta este utilizată, în special de tipul de piesă de prelucrat.

Încercați să mențineți solicitarea cât mai redusă posibil. Măsuri exemplificative: limitarea timpului de lucru. Toto-dată, se vor lua în considerare componentele ciclului de exploatare (de ex. timpii în care scula electrică este de-conectată și în care este conectată, însă funcționează fără sarcină).

7 Despachetare

AVERTIZARE

Produsul și materialele de ambalare nu sunt jucării pentru copii!

Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

• Deschideti ambalajul și scoateți cu precauție produsul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă produsul și accesoriiile prezintă deteriorări de la transport. Eventualele prejudicii trebuie semnalate companiei de transport, prin care a fost livrat produsul. Reclamațiile ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de utilizare.
• În cazul accesoriiilor, precum și a pieselor de uzură și de schimb, utilizați numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, precum și tipul și anul fabricației produsului.

8 Montajul

PRECAUTIE

Pericol de vătămare!

Introduceți acumulatorul numai atunci când unealta cu acumulator este pregătită pentru utilizare.

PRECAUTIE

Pericol de vătămare din cauza cuțitului rotativ. Efectuați lucrări la produs numai cu motorul și cuțitul oprite!

ATENTIE

Este esențial să asamblăți complet produsul înainte de punerea în funcțiune!

ATENTIE

Aveți în vedere ca la montaj să nu fie strivit cablul.

8.1 Montarea etrierelor de împingere inferioare (4) (fig. 1, 3, 4)

Indicatie:

Acordati atentie coincidentei danturilor.

1. Ataşati etrierul de împingere inferior (4) la şuruburile premontate.
2. Înşurubați ferm pe ambele părți etrierul de împingere inferior (4) cu câte o șaibă de adaos (4a) și o pârghie de tensionare rapidă (4b). Aveți totodată în vedere ca cablul (10), care se fixează ulterior cu un clips de cablu (9), să nu stea în drum.
3. Blocați cele două pârghii de tensionare rapidă (4b) prin apăsarea acestora în direcția etrierului de împingere inferior (4).
   Acestea trebuie să fie în contact cu etrierul de împingere inferior (4), astfel încât tensionarea să fie posibilă cu forță medie.
   În caz contrar, trebuie să rotiți în sens orar pârghiile de tensionare rapidă (4b) pentru a le tensiona, sau în sens antiorar pentru a le slăbi.

8.1.1 Repoziționarea etrierului de împingere inferior (4) (fig. 5)

Indicații:

Sunt posibile trei poziții.

Acordati atentie coincidentei danturilor.

1. Deschideti cele două pârghii de tensionare (4b).
2. Slăbiti cele două pârghii de tensionare (4b) prin rotire în sens antiorar.
3. Aduceți etrierul de împingere inferior (4) în poziția dorită (orientați-vă după marcaje).
4. Închideți din nou etrierul de împingere inferior (4) (a se vedea 8.1).

8.2 Montarea etrierelor de împingere superioare (2) (fig. 6, 7)

1. Înşurubați ferm pe ambele părți etrierul de împingere superior (2) pe etrierul de împingere inferior (4) cu câte un şurub cu cap plat (2a), şaibă de adaos (2b), o piuliță cilindrică (2d) și o pârghie de tensionare rapidă (2c).
   Sunt posibile două poziții.

2. Blocați cele două pârghii de tensionare rapidă (2) prin apăsarea acestora în direcția etrierului de împingere superior (2).

Acestea trebuie să fie în contact cu etrierul de împingere superior (2), astfel încât tensionarea să fie posibilă cu forță medie.

În caz contrar, trebuie să rotiți în sens orar pârghiile de tensionare rapidă (2b) pentru a le tensiona, sau în sens antiorar pentru a le slăbi.

8.3 Montarea suportului de cablu (9) (fig. 1, 8)

1. Prindeți în clipsuri cele două suporturi de cablu (9) de etrierul de împingere superior (2) și de etrierul de împingere inferior (4) și fixați cablul (10).

8.4 Montarea mânerului de transport (5) (fig. 9)

1. Răsfrângeti gulerele de cauciuc (5b) la locurile cores-punzătoare de la interior peste cadru (5c).

8.5 Montarea mânerului de transport (5a) la coşul colector de iarbă (5) (fig. 9)

1. Montați mânerul de transport (5a) al coșului colector de iarbă (5) la locașul prevăzut în acest scop pe partea superioară a coșului colector de iarbă (5).

9 Pre-darea în exploatare

INDICATIE

Este inevitabilă o anumită poluare fonică produsă de acest produs. Amânați lucrările zgomotoase la orele aprobate și desemnate. Dacă este necesar, respectați perioadele de o dihnă și limitați durata de lucru la minimul necesar.

Pentru protecția dumneavoastră personală și a persoanelor din apropiere, purtați căști antifonice adecvate.

9.1 Reglarea înălțimii de tăiere (fig. 10)

ATENTIE

Reglarea înălțimii de tăiere poate fi efectuată numai dacă motorul este oprit.

• Pentru iarba deasă și înaltă, selectați cea mai ridicată treaptă de tăiere și cosiți mai lent. Pentru prima tăiere din sezon trebuie selectată o înălțime de tăiere ridicată. Setați înălțimea de tăiere astfel încât produsul să nu fie suprasolicitat.
• Selectați înălțimea de tăiere în conformitate cu lungi- mea efectivă a gazonului.
• Efectuați mai multe ture, astfel încât să îndepărtați maximum 4 cm de gazon per tură.

Pot fi setate 6 diferite înălțimi de tăiere:

Gazon decorativ Gazon utilitar
1 = 25 mm 4 = 55 mm
2 = 35 mm 5 = 65 mm
3 = 45 mm 6 = 75 mm

Setarea înălțimii de tăiere are loc prin intermediul manetei pentru reglarea înălțimii de tăiere (6).

1. Trageți în exterior maneta pentru reglarea înălțimii de tăiere (6).
2. Împingeți maneta pentru reglarea înălțimii de tăiere (6) în poziția dorită.
3. Eliberați din nou maneta pentru reglarea înălțimii de tăiere (6). Maneta înclichetează în poziția dorită.

9.2 Introducerea/extragerea acumulatorilor (17) în/din locaşurile pentru acumulatori (fig. 11, 12)

Introducerea accumulatorului

1. Deschideti capacul (7).
2. Împingeti acumulatorii (17) în locaşurile pentru acumulatorii. Acumulatorii (17) se fixează în poziție cu zgomot perceptibil.
3. Închideti capacul (7).

Extragerea accumulatorului

1. Deschideti capacul (7).
2. Apăsați tasta de deblocare (18) a accumulatorilor (17) și extrageți-i din locașurile pentru acumulatori.
3. Închideți capacul (7).

9.3 Pregătirea suprafetei de cosit

1. Înainte de cosire, inspectați cu atenție suprafața de cosit.
2. Îndepărtați pietre, bețe, oase, sârme, jucării și alte obiecte care ar putea fi ejectate de produs.
3. Tineți cont de faptul că pe suprafața de cosit nu trebuie să staționeze nicio persoană.

10 Operarea

Cositoarea pentru gazon cu accumulator dispune de o sculă de tăiere care se rotește paralel cu planul de tăiere. A-ceasta este dotată cu un motor electric puternic și silențios, o carcasa robustă, un etrier de siguranță, o cheie de siguranță, un dispozitiv de tragere în interior a marginilor de gazon și un coș colector de iarbă. În plus, produsul este reglabil pe înălțime în 6 poziții și dispune de roți care funcționează mecanic ușor. Consultați descrierile de mai jos pentru operarea pieselor.

AVERTIZARE

Pericol de vătămare!

Înaintea tuturor lucrărilor la scula electrică (de ex. întreținerea curentă, schimbarea sculei etc.), precum și la transportul și depozitarea acesteia, scoateți acumulatorul din scula electrică. În cazul acționării involuntare comutatorului de pornire/oprire există pericol de vătămare.

ATENTIE

Asigurați-vă că temperatura ambiantă nu depășește 50 °C în timpul lucrului și nu scade sub -20 °C.

ATENTIE

Produsul face parte din seria 20V IXES și poate fi utilizat numai cu acumulatori din această serie. Acumulateorele se vor încărca numai cu încărcătoare pentru această serie. Acordati atenție în acest caz indicațiilor producătorului.

10.1 Cosire cu coş colector de iarbă

ATENTIE

Nu operați produsul fără coșul colector de iarbă complet montat sau fără inserția pentru mulci.

ATENTIE

Îndepărtați sau montați coșul colector de iarbă numa dacă motorul și cuțitul sunt oprite.

10.1.1 Montarea coşului colector de iarbă (5) (fig. 9, 13)

1. Ridicati clapeta de evacuare (8).
2. Ridicați coșul colector de iarbă (5) de mânerul de transport (5a).
3. Acroşati coşul colector de iarbă (5) în sistemul de suspendare a coşului colector de iarbă prevăzut în acest sens pe partea posterioară a produsului.
4. Îndepărtați clapeta de evacuare (8), care ține coșul colector de iarbă (5) în poziție.

10.1.2 Indicatorul de nivel (3) de la coşul colector de iarbă (5) (fig. 13)

Curentul de aer generat de cuțit ridică indicatorul de nivel. Dacă coșul colector de iarbă este plin, curentul de aer se oprește. Dacă curentul de aer este prea redus, indicatorul de nivel se închide. Aceasta este o indicație pentru golirea coșului colector de iarbă.

Funcționarea fără restricții a indicatorului de nivel este asigurată numai cu un curent de aer optim. Influențele exterioare precum iarba udă, densă sau înaltă, treptele de tăiere joase, murdăria sau altele asemănătoare pot influența negativ curentul de aer și funcția indicatorului de nivel.

• Clapă deschisă: Coșul colector de iarbă se umple
• Clapă închisă: Coşul colector de iarbă este umplut

10.1.3 Golirea coşului colector de iarbă (5) (fig. 9, 13, 14)

AVERTIZARE

Înainte de îndepărtarea coșului colector de iarbă, opriți motorul și așteptați oprirea cuțitului.

ATENTIE

Pericol de vătămare!

Îndepărtați coșul colector de iarbă numai dacă motorul și cuțitul sunt oprite.

Dacă în timpul cosirii rămân resturi de iarbă, coşul co- lector de iarbă trebuie golit.

1. Pentru a extrage coşul colector de iarbă (5), ridicati clapeta de evacuare (8).
2. Extrageți coșul colector de iarbă (5) de mânerul de transport (5a). Conform prevederii de siguranță, clapeta de evacuare (8) se închide la decroșarea coșului colector de iarbă (5) și închide deschizătura de evacuare.

Dacă rămân resturi de iarbă în deschizătură, pentru o pornire mai ușoară a motorului, este util să trageti cositoarea pentru gazon înapoi aproximativ 1 m.

ATENTIE

Nu îndepăratai resturile de material tăiat din carcasa co-sitorii și de la unealta de lucru cu mâna sau cu picioare-le, ci cu mijloace auxiliare adecvate, de exemplu, o perie sau o mătură mică.

Pentru asigurarea unei colectări bune, coșul colector de iarbă (5) trebuie curățat după utilizare.

10.2 Cosire cu insertie pentru mulci

În cazul mulcirii, materialul de tăiere este măruntit în car-casa închisă a cositorii pentru gazon și distribuit din nou pe gazon. Preluarea ierbii și eliminarea ca deșeu lipsesc. Resturile vegetale fine cad înapoi pe pajiște, servind ca îngrășământ natural, asigură umiditate gazonului și îl hră-nesc cu elemente nutritive importante.

INDICATIE

Mulcirea este posibilă numai dacă gazonul este relativ scurt.

10.2.1 Montarea inserției pentru mulci (13) (fig. 13, 15, 16)

1. Ridicati clapeta de evacuare (8).
2. Extrageți coșul colector de iarbă (5) (dacă este montat) de mânerul de transport (5a).
3. Ridicati clapeta de evacuare (8) și montați insertia pentru mulci (13).
4. Reglați înălțimea de tăiere (consultați 9.1).

Indicatie:

Dacă iarba are o înălțime de 4-6 cm, tăiați 2 cm din iarbă.

10.2.2 Diferența dintre cosirea gazonului și mulcirea gazonului (fig. 13, 16)

În cazul utilizării insertiei pentru mulci (13), iarba tăiată nu este colectată într-un coș colector de iarbă, ci este măruntită și distribuită pe gazon. Astfel, substanțele nutritive conținute în resturile de iarbă sunt descompuse de organismele din sol și formează un circuit al substanțelor nutritive. Prin urmare, gazonul acoperit cu mulci trebuie fertilizat mult mai rar.

Practic, gazonul trebuie tuns relativ des, astfel încât să rămână doar cantități mici de mulci pe gazon. Prin urmare, cel mai bine este ca gazonul să fie mulcit cel puțin o dată pe săptămână și să ajustați cositoarea pentru gazon astfel încât doar aproximativ 40% din înălțimea totală a gazonului să fie mulcită. Dacă mulciul rămâne vizibil pe gazon (de exemplu la prima cosire a ierbii din an sau în caz de creștere abundantă), trebuie utilizat coșul colector de iarbă (5).

10.3 Cheia de siguranță (14) (fig. 1, 17)

Indicatie:

Produsul poate fi pornit numai dacă cheia de siguranță este introdusă în produs.

1. Deschideti capacul (7).
2. Introduceți acumulatorii (17) conform descrierii de la 9.2.
3. Introduceti cheia de siguranță (14).
4. Închideti capacul (7).

AVERTIZARE

Pericol de vătămare!

Când deconectați produsul, opriți motorul, așteptați să intre în stare de repaus, scoateți acumulatorul și trageți cheia de siguranță.

10.4 Dispozitivul de oprire a cuțitului (fig. 1, 18)

Trebuie să verificați dispozitivul de oprire a cuțitului înainte de fiecare punere în funcțiune. Porniți motorul conform descrierii de la 10.4.

1. Eliberați etrierul de siguranță (1). Motorul se oprește și cuțitul (16) se frânează.
2. Cutitul (16) trebuie oprit în interval de 7 secunde.

10.5 Pornirea și oprirea produsului (fig. 18)

Indicatie:

Pornirea

1. Tineți apăsat comutatorul de pornire/ oprire (11) și trageți etrierul de siguranță (1) spre înapoi.

Oprirea

1. Eliberați etrierul de siguranță (1).
2. Trageți cheia de siguranță (14).
3. Îndepărtați accumulatorul.

PRECAUTIE

După oprire, produsul continuă să funcționeze. Așteptați până când produsul ajunge complet în starea de repaus.

10.6 După cosire

• Înainte de reutilizare, verificați toate şuruburile și piuli- tele. Strângeti ferm şuruburile desfăcute.
• Goliți coșul colector de iarbă înainte de reutilizare.
• Respectați și capitolul „Depozitare”.

11 Curățarea și întreținerea curentă

AVERTIZARE

Dispuneți unui atelier de specialitate efectuarea lucrărilor de reparații și întreținere curentă care nu sunt descrise în acest manual de exploatare. Utilizați numai piese de schimb originale.

AVERTIZARE

Lucrările de întreținere curentă sau de curățare neconforme cu prescripțiile pot provoca vătămări!

AVERTIZARE

În cazul lucrărilor de curățare, revizie și întreținere curentă poate porni în mod neașteptat produsul și duce astfel la vătămări și arsuri.

• Opriti produsul.
• Îndepărtați accumulatorul.
  – Lăsați produsul să se răcească.

PRECAUTIE

Purtați mănuși de protecție când manipulati cuțitele!

- Trageti cheia de siguranță.

11.1 Curățarea

• Feriți dispozitivele de protectie, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și murdărie. Frecați produsul cu o lavetă curată* sau suflați cu aer comprimat* la presiune scăzută. Vă recomandăm să curățați produsul imediat după fiecare utilizare.
• Orificiile de ventilație trebuie să fie întotdeauna libere.

• Se recomandă o curățare cu furtunul de grădină nu mai cu presiune redusă. Un dispozitiv de curățare de înaltă presiune nu este adecvat pentru curățarea produsului.

• Agățați coșul colector de iarbă și periați-l cu o perie. Puteți curăța grosier carcasa cositorii pentru gazon cu peria.

• Curățați partea inferioară a cositorii pentru gazon cu o spatulă și o perie. Spatula facilitează îndepărtarea reziduurilor grosiere și mari din zona cuțitului (16). Curățarea bazei este mai ușoară dacă se efectuează imediat după utilizarea mașinii și poate fi realizată mai temeinic. Deoarece murdăria și resturile vegetale sunt încă proaspete, se pot desprinde mai ușor.
• Nu folosiți agenți de curățare sau solventi; aceștia ar putea ataca părțile din plastic ale produsului. Aveți grijă să nu poată pătrundă apă în interiorul produsului.
• Verificați dacă dispozitivul de ejectare a ierbii este lipsit de resturi de iarbă și îndepărtați-le, dacă este necesar.

11.2 Întreținerea curentă

AVERTIZARE

Pericol de vătămare!

Înaintea tuturor lucrărilor la scula electrică (de ex. întreținerea curentă, schimbarea sculei etc.), precum și la transportul și depozitarea acesteia, scoateți acumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/ oprire există pericol de vătămare.

11.2.1 Schimbarea cuțitului (16) (fig. 19)

AVERTIZARE

În cazul lucrărilor cu un cuțit deteriorat, există pericol de vătămare.

– Purtati mănuși de protectie!
- Din motive de securitate, dispuneți ascuțirea și calibrarea cuțitului numai la un atelier de specialitate autorizat. Pentru a obține un rezultat de lucru optim, vă recomandăm să dispuneți verificarea cuțitului o dată pe an.
– Pentru schimbarea cuțitului, pot fi utilizate doar pie-se de schimb originale.

1. Tineți strâns cuțitul (16) cu mâna.
2. Rotiți şurubul cuțitului (15) în sens antiorar, cu ajutorul unei chei fixe cu o deschidere de 13 (nu este inclusă în pachetul de livrare).
3. Scoateți discul cu cuțite (15) și șaiba plată.
4. Remontați noul cuțit (16) în ordine inversă. Fixați în mod corespunzător șurubul cuțitului (15). Asigurați-vă că cuțitul (16) este poziționat corect în șurubul de fixare și este la același nivel.
5. Cuplul de strângere al şurubului cuțitului (15) este de 45 Nm. Înlocuiti și şurubul cuțitului (15), dacă înlocuiti cuțitul (16).

11.2.2 Cuțite deteriorate (16) (fig. 19)

Dacă cuțitul (16) a intrat în contact cu un obstacol:

• Opriți motorul, așteptați să intre în stare de repaus, scoateți accumulatorul și trageți cheia de siguranță.
• Verificati dacă cuțitul (16) prezintă deteriorări.
• Cutitele deteriorate sau îndoite (16) trebuie înlocuite.
• Nu îndreptați niciodată un cuțit îndoit (16).
• Nu lucrați niciodată cu un cuțit îndoit sau puternic uzat (16), întrucât acest lucru cauzează vibrații și poate avea provoca alte deteriorări ale cositorii pentru gazon.

12 Depozitare și transport

Depozitați produsul și accesoriiile acestuia într-un loc întunecos, uscat și ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare se situează între 5°C și 30°C.

Păstrați produsul în ambalajul original.

Acoperiti aparatul pentru a-l proteja de praf sau umiditate.

Păstrați manual de utilizare împreună cu produsul.

AVERTIZARE

Pericol de vătămare!

Înaintea tuturor lucrărilor la scula electrică (de ex. întreținerea curentă, schimbarea sculei etc.), precum și la transportul și depozitarea acesteia, scoateți acumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/ oprire există pericol de vătămare.

12.1 Închiderea prin rabatare a etrierului de împingere superior (2) (fig. 1, 7, 13)

AVERTIZARE

Pericol de prindere!

Mențineți permanent etrierul de împingere cu o mână în poziția cea mai ridicată.

- Nu poziționați niciodată degetele între etrierul de împingere superior și inferior.

Etrierul de împingere superior (2) este pliabil pentru economisirea spațiului la păstrare.

1. Detaşati coşul colector de iarbă (5).
2. Deschideți pârghiile de tensionare rapidă (2c) de la etrierul de împingere superior (2).
3. Slăbiti puțin pârghiile de tensionare rapidă (2c), prin rotire în sens antiorar.
4. Pliati etrierul de împingere superior (2) în jos. Evitați întepenirea cablului (10).

12.2 Pregătirea pentru depozitare

1. Îndepărtati accumulatorul.
2. Goliți produsul complet.
3. Curățați și verificați produsul privind deteriorările.

13 Reparație și comandă pentru piese de schimb

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

ATENTIE

Conform legislației privind răspunderea pentru produse, nu se acordă garanție pentru daunele care au fost cauzate de reparații necorespunzătoare sau din cauza neutilizării pieselor de schimb originale.

Contactați un punct de serviciu pentru clienți sau un specialist autorizat. Același lucru se aplică și pentru accesorii.

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

13.1 Comandă pentru piese de schimb

La comanda pentru piese de schimb, trebuie furnizate următoarele informații:

• Notatie model
• Număr articol
• Datele de pe plăcuța de fabricație

Acumulator SBP2.0 nr. articol:	7909201708
Acumulator SBP4.0 nr. articol:	7909201709
Încărcător SBC2.4A nr. articol:	7909201710
Încărcător SBC4.5A nr. articol:	7909201711
Încărcător SDBC2.4A nr.articol:	7909201712
Încărcător SDBC4.5A nr.articol:	7909201713
Kit de pornire SBSK2.0 nr.articol:	7909201720
Kit de pornire SBSK4.0 nr.articol:	7909201721
Nr. articol cuțit: 7911200650
Nr. articol șurub cuțit: 59114	14001

14 Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamentele electrice și electronice (ElektroG)

Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

• Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de stergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

- Puncte publice de eliminare sau colectare a deșeurilor (de exemplu, curțile clădirilor municipale)

• Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi co- lectate sau dacă oferă în mod voluntar acest serviciu.
• Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
• Puteți afla care sunt condițiile suplimentare de co- lectare ale producătorului și distribuitorului la servi- ciul de asistență a clientilor respectiv.

- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clientilor al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

Indicații referitoare la acumulatoarele Li-ion

Demontarea accumulatorului înainte de eliminarea ca deșeu a aparatului!

• Nu aruncați accumulatorul în gunoiul menajer, în foc (pericol de explozie) sau în apă. Acumulatoarele deteriorate pot dăuna mediului înconjurător și sănătății dvs., dacă se scurg aburi sau lichide toxice.
• Acumulatorii defecti sau consumați trebuie reciclați conform directivei 2023/1542/CE.
• Predați aparatul și încărcătorul la un centru de recicla-re. Piesele uzate din plastic și metal pot fi colectate selectiv și predate spre a fi revalorificate.
• Eliminați ca deșeu acumulatorii în stare descărcată. Vă recomandăm să acoperiți polii cu o bandă adezivă pentru protecție împotriva unui scurtcircuit. Nu deschi-deți acumulatorul.
• Eliminați acumulatorii în conformitate cu reglementăriile locale. Predați acumulatorii către un punct de colectare a bateriilor vechi, unde acestea pot fi redirecționate pentru a fi revalorificate în mod ecologic. În acest sens, consultați-vă cu firma locală de colectare a gu-noiului menajer.

15 Remedierea avariilor

Tabelul următor afișează simptomele de eroare și descrie modul de remediere a acestora în cazul în care produsul dumneavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoastră de service.

Defecțiune Cauza posibilă Remediere
Produsul nu poate fi pornit. Puterea acu	mulatorului este prea mică. Încărcați acumulatorul.
	Acumulatorul nu este introdus corect. Împingeti acumulatorul în locașul acu-mulatorului. Acumulatorul se fixează în poziție cu zgomot perceptibil.
	Comutator de pornire/oprire defect. Adresați-vă serviciului nostru pentru cli-enti.
	Motor defect.
Funcționare inconstantă, vibrații puten- nice ale produsului.	Pârghie de tensionare rapidă slăbită. Verificați pârghia de tensionare rapidă.
	Fixarea cuțitului slăbită. Verificați fixarea	cuțitului.
	Cuțit descentrat. Înlocuiti cuțitul.
Motorul nu funcționează. Etrierul de siguranță nu este tras. Tragetți etrierul de siguranță.
Dispozitivul de evacuare a ierbii este murdar.	Înălțime de tăiere prea joasă. Reglați înălțimea de tăiere.
	Cuțit uzat. Schimbați cuțitul.
	Coș colector de iarbă înfundat. Goliți coșul colector de iarbă sau înlă-turați înfundarea.

16 Condiții de garanție comercială - Scheppach seria 20V IXES

Dată revizie 25.04.2024

Stimată clientă, stimate client,

Produsele noastre sunt supuse unui controlul strict al cali- tății. În cazul în care totuși un produs nu funcționează co- rect, regretăm foarte mult acest lucru și vă rugăm să vă adresați departamentului nostru de service la adresa indi- cată mai jos. De asemenea, vă stăm cu plăcere la dispo- ziție și telefonic prin intermediul numărului departamentu- lui de service. Indicațiile următoare au scopul de a asigu- ra procesarea și decontarea fără probleme în cazul apari- ției unor prejudicii.

În ceea ce privește punerea în vigoare a drepturilor de garanție comercială, sunt valabile următoarele prevederi:

1. Aceste condiții de garanție comercială reglementează serviciile noastre suplimentare de garanție comercială ale producătorului pentru cumpărătorii (consumatori finali privați) de produse noi. Drepturile de garanție legală nu sunt afectate de această garanție comercială. Pentru acestea este răspunzător comerciantul de la care ați achiziționat produsul.

2. Serviciul de garanție comercială al producătorului acoperă exclusiv deficiențele unui produs nou achiziționat de dumneavoastră care sunt cauzate de un defect de material sau de fabricație. În cazul în care apar defecte de material sau de fabricație în timpul perioadei de garanție comercială, producătorul, în calitate de garant, va furniza unul dintre următoarele servicii la alegerea sa în cadrul acestei garanții comerciale:

– Reparația gratuită a produsului

– Înlocuirea gratuită a produsului cu un articol de calitate echivalentă (dacă este necesar, de asemenea, înlocuirea cu un model mai recent în cazul în care produsul inițial nu mai este disponibil).

Produsele sau piesele înlocuite vor deveni proprietatea noastră. Vă rugăm să aveți în vedere că, conform cu destinația, produsele noastre nu au fost concepute pentru utilizarea în domeniul de industrie mică, meșteșugăresc sau profesional. Prin urmare, un caz de garanție comercială nu apare dacă produsul a fost utilizat în întreprinderi de industrie mică, meșteșugărești sau industriale în perioada de garanție comercială sau dacă a fost expus unei solicitări echivalente.

1. De la serviciile noastre de garanție comercială sunt exceptate:

- Prejudicii la produs cauzate de nerespectarea manualului de montaj, instalarea neconformă cu prescriptiile, nerespectarea manualului de utilizare (de ex. conectarea la o tensiune a rețelei sau la un tip de curent greșit), respectiv a dispozițiilor de întreținere curentă și de securitate sau prin utilizarea produsului în condiții de mediu inadecvate, precum și prin îngrijirea și întreținerea curentă defici-tară.

- Prejudicii la produs cauzate de aplicații abuzive sau improprii (ca de ex. suprasolicitarea produsului sau utilizarea de scule, respectiv accesorii neavizate), pătrunderea corpurilor străine în produs (ca de ex. nisip, pietre sau praf), deteriorări de la transport, utilizarea forței sau influențe externe (ca de ex. prejudicii prin cădere).

- Prejudicii la produs sau la piese ale produsului cauzate de o uzură normală, obișnuită (din cauza condițiilor de funcționare) sau de altă uzură naturală, precum și prejudicii și/sau uzura pieselor de uzură.

- Deficiențe la produs cauzate de utilizarea de accesorii, piese suplimentare sau piese de schimb care nu sunt piese originale sau care nu sunt utilizate conform destinației.

– Produse la care au fost efectuate schimbări sau modificări.

- Abateri minore de la conformatia nominală care sunt irelevante pentru valoarea și utilizabilitatea produsului.

– Produse la care au fost efectuate reparații abuzive sau reparații, în special de către o terță persoană neautorizată.

- Dacă identificatorul de la produs, respectiv informațiile de identificare ale produsului (eticheta adezivă a mașinii) lipsesc sau sunt ilizibile.

– Produse care sunt foarte murdare și, prin urmare, sunt respinse de personalul de service.

- Drepturile de despăgubire, precum și daunele indirecte sunt, în general, excluse de aceste servicii de garantie comercială.

1. Perioada de garanție comercială este în mod normal de 5 ani (12 luni în cazul bateriilor / accumulatorilor) și începe de la data achiziției produsului. Determinantă este data de pe dovada originală a achiziției. Drepturile de garanție comercială trebuie revendicate imediat după luarea la cunoștință a acestora. Înainta-

rea unor pretenții de garanție pentru produs după expirarea perioadei de garanție este exclusă. Reparația sau schimbarea produsului nu duce nici la o prelungire a perioadei de garanție comercială, nici la reluarea unei noi perioade de garanție comercială din cauza acestei prestații pentru produs sau pentru eventualele piese de schimb încorporate. Acest lucru este valabil și pentru intervenția unui centru de service local. O condiție prealabilă pentru solicitarea serviciului de garanție comercială este ca producătorul, în calitate de garant, să aibă posibilitatea de a examina cazul de garanție comercială prin trimiterea produsului la cererea producătorului. Se va avea în vedere evitarea deteriorărilor în timpul transportului prin utilizarea unui ambalaj corespunzător. Produsul în cauză trebuie să fie prezentat sau trimis la centrul de servicii pentru clienți în stare curată, împreună cu o copie a dovezii de achiziție, care conține detalii privind data achiziției și notația produsului. În cazul în care un produs este trimis incomplet, fără pachetul complet de livrare, valoarea accesoriiilor lipsă va fi luată în considerare / dedusă dacă produsul este înlocuit sau se efectuează o restituire. Produsele parțial sau complet dezasamblate nu pot fi considerate caz de garanție comercială. În cazul unei reclamații nejustificate, respectiv în afara perioadei de garanție comercială, cumpărătorul va suporta, în general, costurile de transport și riscul de transport. Vă rugăm să raportați în prealabil cazul de garanție comercială la punctul de service (a se vedea mai jos). Ca regulă generală, se convine ca produsul defect, însoțit de o scurtă descriere a defecti-unii, să fie trimis înapoi la adresa de service specificată mai jos prin returnare organizată sau - în cazul unei reparații în afara perioadei de garanție comercială - cu o taxă poștală suficientă, cu respectarea directivelor de ambalare și expediere corespunzătoare. Vă rugăm să aveți în vedere că, din motive de securitate, produsul dumneavoastră (în funcție de model) nu trebuie să conțină niciun fel de substanțe consumabile. Produsul expediat la centrul nostru de service trebuie să fie ambalat astfel încât să fie evitate deteriorările la produsul reclamat în timpul transportului. După finalizarea reparației / înlocuirii, vă vom returna produsul gratuit. Dacă produsele nu pot fi reparate sau înlocuite, o sumă de bani până la prețul de achiziție al produsului care prezintă deficiențe poate fi rambursată la aprecierea noastră, luând în considerare o deducere pentru uzură. Aceste servicii de garanție comercială sunt valabile numai în favoarea primului cumpărător privat și nu sunt transferabile sau cesiona-bile.

1. Prelungirea perioadei de garanție comercială la 10 ani: Scheppach oferă o prelungire suplimentară a garanției comerciale de 5 ani pentru produsele din seria Scheppach 20V. În acest fel, perioada de garanție comercială pentru aceste produse este de 10 ani. Exceptate sunt bateriile / accumulatorii, încărcătoarele și accesoriiile. Puteți beneficia de această prelungire suplimentară a garanției comerciale înregistrând produ- sul dumneavoastră Scheppach din această gamă onli- ne la https://garantie.scheppach.com în termen de 30 de zile de la data achiziției. După înregistrarea online în mod reușit veți primi confirmarea pentru prelungirea perioadei de garanție comercială aferentă articolului.

2. Pentru punerea în vigoare a dreptului dumneavoastră de garanție comercială vă rugăm să luați legătura cu centrul nostru de service.

Vă rugăm să utilizati de preferință formularul nostru de pe pagina noastră de internet: https://www.scheppach.com/de/service

Vă rugăm să nu ne trimiteti niciun produs fără să contactați și să vă înregistrați în prealabil la centrul nostru de service.

Contactul inițial cu centrul nostru de service este o condiție prealabilă obligatorie pentru solicitarea acestor angajamente de garanție comercială.

Drepturile de garanție comercială trebuie revendicate înainte de expirarea termenului de garanție comercială, în interval de 14 zile de la constatarea deficienței. Pentru aceasta este necesară dovada de achiziție originală și, dacă este cazul, confirmarea prelungirii garanției comerciale aferentă articolului.

1. Timpul de procesare - de regulă, procesăm reclamațiile în interval de 14 zile de la primirea lor la centrul nostru de service. Dacă, în cazuri de excepție, timpul de procesare menționat va fi depășit, vă vom informa la timp.
2. Piese de uzură - piese de uzură sunt: a) baterii / acumulatori atașate și/ sau încorporate, din pachetul de livrare, precum și b) toate piesele de uzură în funcție de model (printre altele curele, pânze de ferăstrău, scule de lucru, discuri de rectificat, filtre, perii de cărbune etc., a se vedea manualul de utilizare). Bateriile, respectiv acumulatorii care sunt complet descărcați sau deteriorați la carcasă și/sau la bornele bateriei sunt excluse de la serviciul de garanție comercială.
3. Estimarea costurilor - reparăm produse care nu sunt sau nu mai sunt acoperite de garanția comercială contra cost. La cererea centrului nostru de service, puteți trimite aparatele defecte pentru o estimare a costurilor și, dacă este necesar, puteți da centrului de service aprobarea în scris pentru reparație (prin poștă, e-mail). Fără aprobarea pentru reparație nu se continuă procesarea.

Condițiile de garanție comercială sunt valabile numai în versiunea actuală la momentul reclamației și, după caz, pot fi vizualizate pe pagina noastră de internet (www.scheppach.com). În caz de traduceri, determinantă este întotdeauna versiunea în limba germană.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Germania)

Telefon: [phone] · E-Mail: [e-mail] · Internet: https://www.scheppach.com

Ne rezervăm dreptul de a aduce modificări acestor condi- ții de garanție în orice moment, fără notificare prealabilă.

17 Declaratie de conformitate UE

Declaratie de conformitate originală

Producător:

Scheppach GmbH

Declarăm pe proprie răspundere că produsul descris aici coincide cu directivele și normele în vigoare.

Marcă: SCHEPPACH

Notatie art.: COSITOARE PENTRU GAZON CU

ACUMULATOR

BC-MP380-X

Nr. art. 5911414900

Directive UE:

2014/30/UE, 2006/42/CE, 2000/14/CE_2005/88/CE, 2011/65/UE*

* Obiectul declarației descris mai sus îndeplinește prescriptiile directivei 2011/65/UE a Parlamentului European și a Consiliului din 8 lunie 2011 asupra limitării utilizării anumitor substanțe periculoase în aparatele electrice și electronice.

Norme aplicate:

EN 62841-1:2015/A11:2022;

Împuternicit pentru documentație:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen
