MANUALE UTENTE BCMP380X SCHEPPACH
IT Tosaerba a batteria | Traduzione delle istruzioni per l'uso originali .... 50

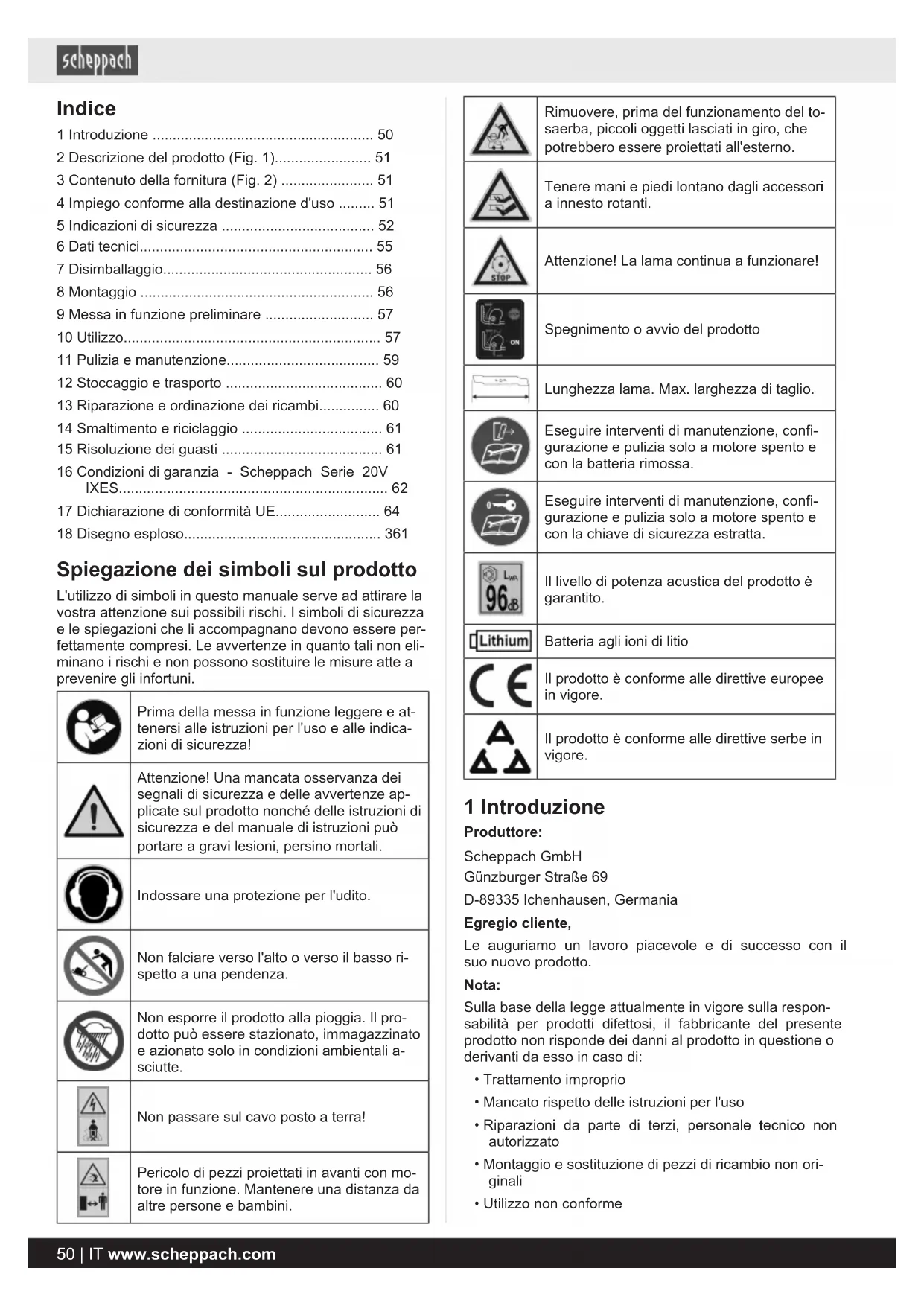

1 Introduzione 50
2 Descrizione del prodotto (Fig. 1)....51
3 Contenuto della fornitura (Fig. 2) ....51
4 Impiego conforme alla destinazione d'uso ..... 51
5 Indicazioni di sicurezza 52
6 Dati tecnici....55
7 Disimballaggio....56
8 Montaggio 56
9 Messa in funzione preliminare 57
10 Utilizzo....57
11 Pulizia e manutenzione.... 59
12 Stoccaggio e trasporto 60
13 Riparazione e ordinazione dei ricambi.... 60
14 Smaltimento e riciclaggio 61
15 Risoluzione dei guasti 61
16 Condizioni di garanzia - Scheppach Serie 20V IXES....62
17 Dichiarazione di conformità UE.... 64
18 Disegno esploso.... 361
Spiegazione dei simboli sul prodotto
L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.
| Prima della messa in funzione leggere e attenersi alle istruzioni per l'uso e alle indicazioni di sicurezza! |
| Attenzione! Una mancata osservanza dei segnali di sicurezza e delle avvertenze applicate sul prodotto nonché delle istruzioni di sicurezza e del manuale di istruzioni può portare a gravi lesioni, persino mortali. |
| Indossare una protezione per l'udito. |
| Non falciare verso l'alto o verso il basso rispetto a una pendenza. |
| Non esporre il prodotto alla pioggia. Il prodotto può essere stazionato, immagazzinato e azionato solo in condizioni ambientali asciutte. |
| Non passare sul cavo posto a terra! |
| Pericolo di pezzi proiettati in avanti con motore in funzione. Mantenere una distanza da altre persone e bambini. |
| Rimuovere, prima del funzionamento del to-saerba, piccoli oggetti lasciati in giro, che potrebbero essere proiettati all'esterno. |
| Tenere mani e piedi lontano dagli accessori a innesto rotanti. |
| Attenzione! La lama continua a funzionare! |
| Spegnimento o avvio del prodotto |
| Lunghezza lama. Max. larghezza di taglio. |
| Eseguire interventi di manutenzione, configurazione e pulizia solo a motore spento e con la batteria rimossa. |
| Eseguire interventi di manutenzione, configurazione e pulizia solo a motore spento e con la chiave di sicurezza estratta. |
| Il livello di potenza acustica del prodotto è garantito. |
| Batteria agli ioni di litio |
| Il prodotto è conforme alle direttive europee in vigore. |
| Il prodotto è conforme alle direttive serbe in vigore. |
1 Introduzione
Produttore:
Scheppach GmbH
Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto.
Nota:
Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il fabbricante del presente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:
- Trattamento improprio
• Mancato rispetto delle istruzioni per l'uso
- Riparazioni da parte di terzi, personale tecnico non autorizzato
- Montaggio e sostituzione di pezzi di ricambio non originali
- Utilizzo non conforme
Da osservare:
Le istruzioni per l'uso sono parte integrante del prodotto.
Esse contengono avvertenze importanti su come utilizza-
re il prodotto in modo sicuro, corretto ed economico, su
come evitare i pericoli, risparmiare sui costi di riparazione,
ridurre i tempi di inattività ed aumentare l'affidabilità e la
durata di vita del prodotto. Oltre alle disposizioni di sicu-
rezza contenute nelle qui presenti istruzioni per l'uso, è
necessario altresì osservare le norme in vigore nel pro-
prio Paese per il prodotto.
Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Utilizzare il prodotto solo come descritto e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.
2 Descrizione del prodotto (Fig. 1)
- Staffa di sicurezza
- Staffa scorrevole superiore
2a. Vite a testa piatta
2b. Rondella di rasamento (staffa scorrevole superiore)
2c. Leva di serraggio rapido (staffa scorrevole superiore)
2d Dadi cilindrici (staffa scorrevole superiore)
- Indicatore di livello
- Staffa scorrevole inferiore
4a. Rondella di rasamento (staffa scorrevole inferiore)
4b. Leva di serraggio rapido (staffa scorrevole inferiore)
4c. Dadi cilindrici (staffa scorrevole inferiore)
- Cesto raccoglierba
5a. Maniglia di trasporto
5b. Labbro in gomma
5c. Telaio
- Leva per la regolazione dell'altezza di taglio
- Copertura
- Sportello di espulsione
- Supporto del cavo
- Cavo
- Interruttore ON/OFF
12.-
- Inserto per pacciame
- Chiave di sicurezza
- Vite della lama
- Lama
- Batteria*
- Tasto di sblocco (batteria)
- Portabatteria
3 Contenuto della fornitura (Fig. 2)
Pos. QuantitàDenominazione
2a. 2 x Vite a testa piatta M6x55 mm
2b. 2 x Rondella di rasamento (staffa scorrevole superiore)
2c. 2 x Leva di serraggio rapido (staffa scorrevole superiore)
2d 2 x Dadi cilindrici M6 (staffa scorrevole superiore)
- 1 x Staffa scorrevole inferiore
4a. 2 x Rondella di rasamento (staffa scorrevole inferiore)
4b. 2 x Leva di serraggio rapido (staffa scorrevole inferiore)
4c. 2 x Dadi cilindrici M6 (staffa scorrevole inferiore)
- 1 x Cesto raccoglierba
5a. 1 x Maniglia di trasporto
-
2 x Supporto del cavo
-
1 x Inserto per pacciame
-
1 x Chiave di sicurezza
-
2 x Batteria*
1 x Caricatore*
1 x Tosaerba a batteria
1 x Istruzioni per l'uso
* non necessariamente compreso nel contenuto della for-
nitura!
Il prodotto è concepito solo per la falciatura di prati e manti erbosi in aree domestiche.
Questo tosaerba a batteria è adatto per una superficie erbosa di circa 450-500m².
L'effettiva superficie del prato è influenzata da fattori come la carica della batteria, le dimensioni della batteria (ah), l'umidità del prato, l'altezza di taglio, la crescita di muschio o lo spessore del prato.
È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Qualsiasi ulteriore impiego che esuli dalla suddetta finalità non è conforme alla destinazione d'uso. Eventuali danni o lesioni di qualsiasi tipo derivanti da quanto sopra sono di responsabilità dell'utente e non del produttore.
L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.
Il personale addetto all'uso e alla manutenzione del prodotto deve possedere una certa dimestichezza con lo stesso ed essere al corrente dei possibili pericoli.
Modifiche al prodotto escludono completamente la responsabilità del produttore per i danni che ne derivano.
Il prodotto può essere utilizzato soltanto con componenti e accessori originali del produttore.
Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.
Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.
Spiegazione delle parole di segnalazione nelle istruzioni per l'uso
PERICOLO
Dicitura di segnalazione indicante la presenza di una situazione imminente di pericolo che, se non viene evitata, porta alla morte o a gravi lesioni.
AVVISO
Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può portare alla morte o a gravi lesioni.
CAUTELA
Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può comportare lesioni di lieve o media entità.
ATTENZIONE
Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, potrebbe comportare danni materiali al prodotto o proprietà.
5 Indicazioni di sicurezza
Indicazioni generali di sicurezza per gli attrezzi elettrici
AVVISO
Leggere tutte le indicazioni di sicurezza, le i-
struzioni, le illustrazioni e i dati tecnici dei
quali è dotato questo attrezzo elettrico.
L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.
Il termine "attrezzo elettrico" utilizzato nelle indicazioni di sicurezza si riferisce ad attrezzi elettrici alimentati dalla rete (con cavo di rete) e ad attrezzi elettrici funzionanti a batteria (senza cavo di rete).
1) Sicurezza sul posto di lavoro
a) Tenere pulita e correttamente illuminata la propria area di lavoro. Zone di lavoro disordinate e non illu- minate potrebbero provocare infortuni.
b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli elettroutensili genera-no scintille che possono infiammare la polvere o i vapori.
c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.
2) Sicurezza elettrica
a) Il connettore dell'attrezzo elettrico deve essere adatto per la presa di corrente Non deve essere assolutamente modificato. Non utilizzare spine di adattamento insieme ad elettroutensili con collegamento a terra di protezione. Spine non modificate e prese adatte riducono il rischio di scarica elettrica.
b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.
c) Non utilizzare il prodotto in caso di pioggia o umidità. Questo può aumentare il rischio di scarica elettrica.
d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.
e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.
f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.
3) Sicurezza delle persone
a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.
b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, scarpe antinfortunistiche antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.
c) Evitare una messa in funzione accidentale. Accertarsi che l'elettroutensile sia disattivato prima di collegarlo all'alimentazione elettrica e/o alla batteria, sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.
d) Rimuovere eventuali strumenti di regolazione o chiavi per dadi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.
e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'elettroutensile in situazioni inattese.
f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.
h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Un comportamento incauto può portare a gravi lesioni in poche frazioni di secondo.
4) Utilizzo e trattamento dell'elettroutensile
a) Non sovraccaricare l'attrezzo elettrico. Utilizzare per il proprio lavoro l'elettroutensile appositamente previsto. Con un elettroutensile adatto, si lavora meglio e con maggior sicurezza mantenendosi entro l'intervallo di potenza specificato.
b) Non utilizzare elettroutensili con interruttore difettoso. Un elettroutensile che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.
c) Estrarre la spina dalla presa e/ o rimuovere la batteria prima di impostare i parametri del dispositivo, sostituire i componenti dell'utensile impiegato o riporre l'elettroutensile. Questa precauzione impedisce l'avvio accidentale dell'attrezzo elettrico.
d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte.
e) Conservare gli attrezzi elettrici e l'attrezzo ausiliario con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono causati da una cattiva manutenzione degli apparecchi.
f) Tenere gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affiliati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.
g) Utilizzare l'elettroutensile, le relative parti, gli strumenti impiegati ecc. attenendosi alle istruzioni E prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli elettroutensili per applicazioni diverse da quelle previste può comportare situazioni pericolose.
h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono un funzionamento e un controllo sicuri dell'elettroutensile in situazioni impreviste.
5) Utilizzo e trattamento dell'apparecchio a batteria
a) Caricare le batterie ricaricabili solo usando i caricabatterie consigliati dal fabbricante. Con un caricatore adatto per un determinato tipo di batteria ricaricabile sussiste il pericolo di incendio qualora venga usato con altre batterie ricaricabili.
b) Utilizzare esclusivamente le batterie previste per gli attrezzi elettrici. L'uso di altre batterie ricaricabili può causare lesioni e pericolo di incendio.
c) Tenere la batteria ricaricabile non utilizzata lonta-na da fermagli d'ufficio, monete, chiavi, chiodi, viti o altri piccoli oggetti in metallo, che potrebbero causare un'esclusione dei contatti. Un cortocircuito tra i contatti della batteria può causare ustioni o fiam-me.
d) In caso di utilizzo improprio dalla batteria ricaricabile potrebbe fuoriuscire del liquido. Evitare il contatto con il liquido. In caso di contatto accidentale sciacquare abbondantemente con acqua. In caso di contatto del liquido con gli occhi consultare un medico. Il liquido della batteria può essere irritante per la pelle o ustionante.
e) Non utilizzare una batteria danneggiata o alterata.
Le batterie danneggiate o alterate possono avere un comportamento imprevedibile e causare incendi, esplosioni o costituire pericolo di lesioni.
f) Non esporre la batteria al fuoco o a temperature eccessive. La fiamma o le temperature superiori a 130 °C possono causare un'esplosione.
g) Seguire tutte le istruzioni relative al caricamento e non caricare mai la batteria o l'utensile al di fuori dell'intervallo di temperatura specificato nelle istruzioni di servizio. Un caricamento errato o al di fuori dell'intervallo di temperatura approvato può distruggere la batteria e aumentare il rischio di incendio.
6) Assistenza
a) Far riparare l'elettroutensile soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'attrezzo elettrico.
b) Non eseguire mai la manutenzione di batterie danneggiate. Tutti gli interventi di manutenzione delle batterie devono essere eseguiti esclusivamente dal produttore o dai centri di assistenza autorizzati.
Indicazioni di sicurezza per il tosaerba
a) Non utilizzare il tosaerba in caso di brutto tempo, soprattutto in caso di temporale. Questo riduce il pericolo di venire colpiti da un fulmine.
b) Esaminare a fondo l'area di lavoro per verificare l'assenza di animali selvatici. Questi possono infatti subire lesioni a causa del tosaerba in funzione.
c) Esaminare accuratamente l'area di lavoro e rimuovere tutte le pietre, i bastoni, i fili metallici, gli ossi e altri corpi estranei. I pezzi proiettati possono causare lesioni.
d) Prima di utilizzare il tosaerba, controllare sempre che la lame per falciatrice e la falciatrice stessa non siano usurate o danneggiate. Componenti usu-rati o danneggiati aumentano il rischio di lesioni.
e) Controllare regolarmente il dispositivo di raccolta dell'erba alla ricerca di segni di usura o deterioramento. Un dispositivo di raccolta dell'erba usurato o danneggiato aumenta il rischio di lesioni.
f) Lasciare le coperture di protezione al proprio posto. Le coperture di protezione devono essere fissate in modo da essere pronte all'uso e funzionare regolarmente. Una copertura di protezione allentata, danneggiata o non funzionante correttamente può causare lesioni.
g) Mantenere le aperture di ingresso dell'aria di raffreddamento libere da depositi. Gli ingressi dell'aria bloccati e i depositi possono comportare un surriscaldamento o un pericolo di incendio.
h) Durante il funzionamento del tosaerba, indossare sempre scarpe antinfortunistiche antiscivolo. Non lavorare mai a piedi nudi o indossando sandali. In questo modo si riduce il pericolo di lesioni ai piedi all'atto del contatto con le lame per falciatrice in movimento.
i) Durante il funzionamento del tosaerba, indossare sempre dei pantaloni. La pelle nuda aumenta la probabilità di lesioni a causa della proiezione di componenti.
j) Non utilizzare il tosaerba su erba bagnata. Camminare normalmente senza correre. Si riduce così il rischio di scivolare e cadere, il che potrebbe causare lesioni.
k) Non utilizzare il tosaerba su pendii eccessivamente ripidi. Si riduce così il rischio di perdere il controllo, scivolare e cadere, il che potrebbe causare lesioni.
I) Quando si lavora su pendii, assicurarsi di mantenere una posizione sicura; procedere sempre in trasversale rispetto alla pendenza, mai salendo o scendendo, prestando la massima attenzione in caso di cambio della direzione di lavoro. Si riduce così il rischio di perdere il controllo, scivolare e cadere, il che potrebbe causare lesioni.
m) Fare particolare attenzione quando si falcia all'indietro e quando si tira verso di sé il tosaerba. Considerare sempre l'ambiente circostante. Questo riduce il pericolo di inciamparsi durante il lavoro.
n) Non toccare la lama o altri componenti pericolosi ancora in movimento. Questo riduce il rischio di lesioni causate dalle parti in movimento.
o) Accertarsi che tutti gli interruttori siano spenti ed estrarre la chiave di sicurezza prima di rimuovere del materiale da tagliare incastrato o di sottoporre a manutenzione il tosaerba. Un funzionamento inatteso del tosaerba può causare gravi lesioni.
p) In caso di urto con un oggetto estraneo, spegnere immediatamente il prodotto e rimuovere la batteria. Esaminare eventuali danni sul prodotto ed eseguire le riparazioni necessarie prima di riavviarlo e procedere con i lavori. Se il prodotto comincia a vibrare in modo insolito, occorre eseguire un controllo immediato.
Ulteriori indicazioni di sicurezza
- Non permettere mai a bambini o altre persone che non conoscano il manuale d'uso di utilizzare il tosaerba. Le norme locali possono stabilire l'età minima dell'utilizzatore.
- Non falciare mai quando nelle vicinanze sono presenti altre persone, in particolare bambini o animali. Ricordare sempre che è l'utilizzatore della macchina o l'operatore ad essere responsabile di incidenti con altre persone o danni alla loro proprietà.
- Falciare solo in condizioni di buona visibilità. È necessario tenere lontane persone non coinvolte.
- Quando si consegna il prodotto ad altre persone, si prega di consegnare anche queste istruzioni per l'uso.
ATTENZIONE
Pericolo di colpi di pietre!
Non avanzare mai con motore acceso sulla ghiaia.
- Prima dell'uso, si deve procedere sempre ad un controllo visivo, verificando l'usura o la presenza di danni sulla lama e sui bulloni di bloccaggio. Per evitare uno squilibrio, le lame danneggiate o usurate possono essere sostituite solo in gruppo.
- Prestare attenzione durante le operazioni di regolazione sul prodotto ed evitare di incastrare le dita tra la lama in movimento e le parti fisse del dispositivo.
- Prestare particolare attenzione durante la falciatura su terreni cedevoli, nelle vicinanze di discariche, fossi e argini.
- Evitare punti in cui le ruote non riescano più a fare presa o la falciatura risulti non sicura.
- Un funzionamento del prodotto a velocità eccessiva può aumentare il rischio di incidenti.
- Fare attenzione al traffico quando si lavora in prossimità di una strada.
- Non sollevare né trasportare mai il tosaerba con motore in funzione.
- Arrestare la lama quando si deve inclinare il tosaerba, all'atto del trasporto su altre superfici come l'erba e quando il tosaerba viene spostato avanti e indietro sulla superficie da falciare.
- Avviare il motore con cautela, come da indicazioni del produttore. Mantenere una distanza sufficiente dei piedi rispetto alla lama.
- All'avvio del motore, non si deve inclinare il tosaerba, anche quando questo deve essere sollevato per l'operazione. In questo caso, inclinarlo solo per quanto strettamente necessario e sollevarlo solo dal lato opposto a quello dell'utilizzatore.
- Non portare mai le mani o i piedi vicino o sotto a parti in movimento. Tenersi sempre lontani dall'apertura di espulsione.
- Impiegare solo lame e accessori raccomandati dal produttore. L'uso di altri strumenti e accessori può determinare un pericolo di lesioni per l'utente.
- Mantenere sempre il prodotto in un buono stato di servizio.
- È necessario concedere pause sufficienti al fine di ridurre il carico di rumore e vibrazioni.
- Si prega di notare che una manutenzione impropria, l'impiego di pezzi di ricambio non conformi oppure la rimozione o la modifica dei dispositivi di sicurezza possono causare danni al prodotto e gravi lesioni alla persona che sta operando con esso.
- Si noti che non è consentito manomettere o disattivare i sistemi di sicurezza o i dispositivi del prodotto. Non rimuovere mai componenti di sicurezza.
CAUTELA
Non è consentito azionare il tosaerba in assenza de raccoglierba completo o del dispositivo di protezione mobile per l'apertura di espulsione.
- Non utilizzare mai il tosaerba con dispositivi di protezione o griglie protettive danneggiati, oppure in assenza di dispositivi di protezione installati, come ad es. piastre deflettrici e sistemi di presa dell'erba.
Rischi residui
Il prodotto è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute.
Tuttavia, durante il suo impiego, si possono presentare rischi residui.
- Danni all'udito se non si indossano otoprotettori adeguati.
- I rischi residui possono essere ridotti al minimo se si osservano le "Istruzioni di sicurezza" e "Uso previsto", nonché le istruzioni per l'uso nel loro complesso.
- Utilizzare il prodotto come raccomandato nelle presenti istruzioni per l'uso. In questo modo è possibile garantire che il prodotto funzioni con prestazioni ottimali.
- Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
AVVISO
Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.
AVVISO
In caso di utilizzo prolungato, possono presentarsi problemi di vascolarizzazione nelle mani dell'operatore (fenomeno di Raynaud) a causa delle vibrazioni.
La sindrome di Raynaud è un'angiopatia consistente nella costrizione improvvisa dei piccoli vasi sanguigni delle dita delle mani e dei piedi. Le aree interessate non vengono più irrorate di sangue a sufficienza e per questo motivo diventano estremamente pallide. L'utilizzo frequente di prodotti vibranti può causare danni ai nervi nelle persone che soffrono di problemi di vascolarizzazione (ad es. fumatori, diabetici).
Se si notano della alterazioni insolite, terminare subito il lavoro e consultare un medico.
ATTENZIONE
Il prodotto fa parte della serie 20V IXES e può essere utilizzato solo con batterie di questa serie. Le batterie possono essere caricate solo con caricatore di questa serie. Osservare le istruzioni del produttore.
AVVISO
Seguire le istruzioni di sicurezza, di carica e di utilizzo corretto riportate nel manuale di istruzioni della batteria e del caricabatterie della Serie 20V IXES. Una descrizione dettagliata del processo di carica e ulteriori informazioni sono reperibili nelle presenti istruzioni separate.
6 Dati tecnici
| Tensione nominale 40V (2x20V) |
| Larghezza di taglio 380 mm |
| Altezza di taglio regolabile in 6 posizioni |
| Regolazione dell'altezza dell'a- x 3 sta di guida |
| Regolazione dell'altezza 25 – 75 mm |
| Volume del sacco raccoglitore 45 L |
| Peso (senza batteria) 14,2 kg |
| Informazioni sulle lame: |
| Produttore: Royal Garden |
| Codice lame: RG7A107 |
Con riserva di modifiche tecniche!
Rumori e vibrazioni
AVVISO
Il rumore può avere un grave impatto sulla salute. Se il rumore del prodotto è superiore a 85 dB, occorre che voi e le persone nelle vicinanze indossiate degli otoprottori adeguati.
I valori di rumore e vibrazione sono stati calcolati come da procedura di misurazione standardizzata.
Valori caratteristici delle emissioni sonore
| Pressione acustica L_pA | 79,2 dB |
| Incertezza di misura K_pA | 3,0 dB |
| Potenza acustica L_wA | 90,3 dB |
| Incertezza di misura K_wA | 2,37 dB |
Valori caratteristici delle vibrazioni (oscillazioni della mano e del braccio)
| Vibrazioni ah | < 2,5 m/s2 |
| Incertezza di misura K | 1,5 m/s2 |
Il valore totale delle vibrazioni indicato e il valore delle e-missioni sonore indicato sono stati misurati con un metodo di prova standardizzato e possono essere utilizzati per confrontare un attrezzo elettrico con un altro.
Il valore delle emissioni sonore indicato e il valore totale delle vibrazioni indicato possono essere utilizzati anche per una prima valutazione del carico.
! AVVISO
Le emissioni sonore e il valore di emissione delle vibrazioni possono differire dai valori specificati durante l'uso effettivo dell'attrezzo elettrico a seconda del modo in cui l'attrezzo elettrico viene utilizzato e, in particolare, del tipo di pezzo da lavorare su cui si opera.
Provare a mantenere il carico il più basso possibile. Provvedimenti esemplificativi: limitazione del tempo di lavoro. A tal fine è necessario prendere in considerazione tutte le parti del ciclo di lavoro (per esempio, i tempi in cui l'attrezzo elettrico rimane spento, e quelli in cui, è acceso, ma in assenza di carico).
7 Disimballaggio
! AVVISO
Il prodotto e i materiali d'imballaggio non sono giocattoli per bambini!
I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!
- Aprite l'imballaggio ed estraete con cautela il prodotto.
- Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
- Controllate se il contenuto della fornitura è completo.
- Controllate il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. Segnalare immediatamente eventuali danni al corriere che ha consegnato il prodotto. Non si accettano reclami successivi.
- Ove possibile, conservare l'imballaggio fino alla sca-
denza della garanzia.
- Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
- Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
- In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.
8 Montaggio
CAUTELA
Pericolo di lesioni!
Inserire la batteria solo dopo che l'attrezzo a batteria è pronto all'uso.
CAUTELA
Pericolo di lesioni dovute alla lama rotante. Eseguire i lavori sul prodotto solo con lama spenta e in arresto!
ATTENZIONE
Prima della messa in funzione del prodotto, è obbligatorio montarlo completamente!
ATTENZIONE
Assicurarsi all'atto del montaggio di non schiacciare il cavo.
8.1 Montaggio della staffa scorrevole inferiore (4) (Fig. 1, 3, 4)
Nota:
Assicurarsi che le dentature combacino.
- Applicare la staffa scorrevole inferiore (4) sulle viti premontate.
- Stringere la staffa scorrevole inferiore (4) ciascuna con una rondella di rasamento (4a) e una leva di serraggio rapido (4b) su entrambi i lati. Nel fare questo, assicurarsi che il cavo (10) da fissare successivamente con una clip fermacavo (9) non sia d'intralcio.
- Bloccare entrambe le leve di serraggio rapido (4b) premendole in direzione della staffa scorrevole inferiore (4).
Devono appoggiarsi alla staffa scorrevole inferiore (4) in modo che possa avvenire un serraggio con una forza media.
Altrimenti si devono ruotare le leve di serraggio rapido (4b) in senso orario per stringerle o in senso antiorario per allentarle.
8.1.1 Posizione della staffa scorrevole inferiore (4) (Fig. 5)
Indicazioni:
Sono possibili tre posizioni.
Assicurarsi che le dentature combacino.
- Aprire le due leve di serraggio (4b).
- Allentare le due leve di serraggio (4b) ruotandole in senso antiorario.
- Portare la staffa scorrevole inferiore (4) nella posizione desiderata (orientarsi in base alle marcature).
- Richiudere la staffa scorrevole inferiore (4) (vedere 8.1).
8.2 Montaggio della staffa scorrevole superiore (2) (Fig. 6, 7)
-
Stringere la staffa scorrevole superiore (2) sulla staffa scorrevole inferiore (4) con una vite a testa piatta ciascuna (2a), una rondella di rasamento (2b), un dado cilindro (2d) e una leva di serraggio rapido (2c) su entrambi i lati.
Sono possibili due posizioni.
-
Bloccare entrambe le leve di serraggio rapido (2) pre-
mendole in direzione della staffa scorrevole superiore
(2).
Devono appoggiarsi alla staffa scorrevole superiore (2) in modo che possa avvenire un serraggio con una forza media.
Altrimenti si devono ruotare le leve di serraggio rapido (2b) in senso orario per stringerle o in senso antiorario per allentarle.
8.3 Montaggio del supporto del cavo (9) (Fig. 1, 8)
- Fissare con morsetti entrambi i supporti dei cavi (9) rispettivamente sulla staffa scorrevole superiore (2) e su quella inferiore (4) per poi fissare il cavo (10).
8.4 Montaggio del cesto raccoglierba (5) (Fig. 9)
- Infilare i labbri in gomma (5b) nei relativi punti dall'interno sul telaio (5c).
8.5 Montaggio della maniglia di trasporto (5a) sul cesto raccoglierba (5) (Fig. 9)
- Applicare la maniglia di trasporto (5a) del cesto raccoglierba (5) sull'apposito alloggiamento sul lato superiore del cesto raccoglierba (5).
9 Messa in funzione preliminare
INDICAZIONE
Un determinato livello di inquinamento acustico dovuto a questo prodotto non è evitabile. Rimandare il lavoro rumoroso a fasce orarie approvate e stabilite. Se necessario, rispettare le fasce orarie di riposo e limitare la durata del lavoro al minimo indispensabile.
Per la propria protezione personale e per quella delle persone vicine, indossare oto-protettori adeguati.
9.1 Regolazione dell'altezza di taglio (Fig. 10)
ATTENZIONE
La regolazione dell'altezza di taglio può essere eseguita solo a motore spento.
- Regolare il livello di taglio massimo con erba alta e folta e falciare più lentamente. Per il primo taglio della stagione si dovrebbe scegliere un'altezza di taglio elevata. Regolare l'altezza di taglio in modo da non sovraccaricare il prodotto.
- Scegliere l'altezza di taglio a seconda dell'effettiva lunghezza dell'erba.
- Eseguire più passate, livellando al massimo 4 cm di prato alla volta.
Si possono impostare 6 diversi altezze di taglio:
| Prato ornamentale Prato calpestabile |
| 1 = 25 mm 4 | 55 mm | | |
| 2 = 35 mm 5 | 65 mm | | |
| 3 = 45 mm 6 | 75 mm | | |
La regolazione dell'altezza di taglio viene eseguita mediante la leva per la regolazione (6).
-
Tirare verso l'esterno la leva per la regolazione dell'altezza di taglio (6).
-
Spostare la leva per la regolazione dell'altezza di taglio (6) nella posizione desiderata.
- Rilasciare di nuovo la leva per la regolazione dell'altezza di taglio (6). La leva si innesta nella posizione desiderata.
9.2 Inserimento/estrazione delle batterie (17) nel portabatteria (Fig. 11, 12)
Inserire la batteria
- Aprire la copertura (7).
- Spingere le batterie (17) nei portabatteria. Le batterie (17) scattano in posizione in modo percettibile.
- Chiudere la copertura (7).
Rimuovere la batteria
- Aprire la copertura (7).
- Premere il pulsante di sblocco (18) delle batterie (17) ed estrarle dai portabatteria.
- Chiudere la copertura (7).
9.3 Preparazione delle superfici da falciare
- Ispezionare accuratamente la superficie da tosare prima di iniziare con la tosatura.
- Rimuovere tutti i sassi, rami, ossi, fili metallici, giocattoli e altri oggetti che potrebbero essere proiettati in aria dal prodotto.
- Assicurarsi che sulla superficie da falciare non sia presente nessuno.
10 Utilizzo
Il tosaerba a batteria dispone di un attrezzo da taglio che ruota parallelamente al piano di taglio. È dotato di un motore elettrico potente e silenzioso, di un alloggiamento robusto, di una staffa di sicurezza, una chiave di sicurezza, un accessorio per i bordi del prato e un cesto raccoglierba. Inoltre il prodotto è regolabile in 6 posizione di altezza e presenta ruote semplici da muovere. Per la funzione degli elementi di comando si rimanda alle seguenti descrizioni.
! AVVISO
Pericolo di lesioni!
Rimuovere la batteria dall'elettroutensile prima di eseguire qualsiasi operazione sull'elettroutensile (ad es. manutenzione, cambio utensile, ecc.) e durante il trasporto e lo stoccaggio. Se l'interruttore di accensione/spegnimento viene azionato involontariamente, sussiste il rischio di lesioni.
ATTENZIONE
Assicurarsi che la temperatura ambiente non superi i 50 °C e non scenda sotto i -20 °C durante il lavoro.
ATTENZIONE
Il prodotto fa parte della serie 20V IXES e può essere utilizzato solo con batterie di questa serie. Le batterie possono essere caricate solo con caricatore di questa serie. Osservare le istruzioni del produttore.
10.1 Falciatura con cesto raccoglierba
ATTENZIONE
Non azionare il prodotto in assenza del cesto raccoglierba completamente applicato oppure in assenza dell'inserto per pacciame.
ATTENZIONE
Rimuovere o applicare il cesto raccoglierba solo a motore spento e lama arrestata.
10.1.1 Inserimento del cesto raccoglierba (5) (Fig. 9, 13)
- Sollevare leggermente lo sportello di espulsione (8).
- Sollevare il cesto raccoglierba (5) dalla maniglia di trasporto (5a).
- Attaccare il cesto raccoglierba (5) nell'apposito sistema di sospensione per il cesto raccoglierba sul retro del prodotto.
- Appoggiare lo sportello di espulsione (8), il quale mantiene il cesto raccoglierba (5) in posizione.
10.1.2 Indicazione del livello di riempimento (3) sul cesto raccoglierba (5) (Fig. 13)
Il flusso d'aria generato dalla lama solleva l'indicazione del livello di riempimento. Se il cesto raccoglierba è pieno, il flusso d'aria si interrompe. Se il flusso d'aria è troppo basso, l'indicazione del livello di riempimento si chiude. Ciò indica che il cesto raccoglierba deve essere svuotato.
La piena funzione dell'indicazione del livello di riempimento viene garantita solo in caso di flusso d'aria ottimale. Gli influssi esterni, come ad esempio erba bagnata, fitta o alta, livelli di taglio bassi, sporco o simili, possono compromettere il flusso d'aria e la funzione dell'indicazione del livello di riempimento.
• Coperchio aperto: Il cesto raccoglierba si riempie
• Coperchio chiuso: Il cesto raccoglierba è pieno
10.1.3 Svuotamento del cesto raccoglierba (5) (Fig. 9, 13, 14)
! AVVISO
Prima della rimozione del cesto raccoglierba, spegnere il motore e attendere che la lama si sia arrestata.
ATTENZIONE
Pericolo di lesioni!
Rimuovere il cesto raccoglierba solo a motore spento e lama arrestata.
Quando durante la falciatura rimangono depositati residui d'erba, è necessario svuotare il cesto raccoglierba.
- Per estrarre il cesto raccoglierba (5), sollevare lo sportello di espulsione (8).
- Estrarre il cesto raccoglierba (5) dalla maniglia di trasporto (5a). Come da disposizioni di sicurezza, lo sportello di espulsione (8) scende al momento dello sgancio del cesto raccoglierba (5) e chiude l'apertura di espulsione.
Se in tale occasione rimangono residui d'erba nell'apertura, allora, per avviare in modo più semplice il motore, può tornare utile tirare indietro il tosaerba di circa 1 m.
ATTENZIONE
Non rimuovere con mani o piedi i resti di materiale tagliato all'interno dell'alloggiamento della falciatrice e sullo strumento di lavoro, ma utilizzare strumenti di supporto adatti, ad es. una spazzola o uno scopino.
Per garantire una raccolta corretta, occorre pulire il cesto raccoglierba (5) dopo l'uso.
10.2 Falciatura con inserto per pacciame
All'atto della pacciamatura, il materiale da tagliare viene sminuzzato all'interno dell'alloggiamento chiuso del tosa-erba e ridistribuito sul prato. La raccolta e lo smaltimento dell'erba non sono necessari. I fili d'erba più sottili tagliati ricadono sulla zolla erbosa e fungono da fertilizzante naturale, portando l'umidità nel prato e fornendogli importanti nutrienti.
INDICAZIONE
La pacciamatura è possibile solo in caso di manti erbosi relativamente corti.
10.2.1 Inserire l'inserto per pacciame (13) (Fig. 13, 15, 16)
- Sollevare leggermente lo sportello di espulsione (8).
- Estrarre il cesto raccoglierba (5) (se presente) dalla maniglia di trasporto (5a).
- Sollevare lo sportello di espulsione (8) e introdurre l'inserto per pacciame (13).
- Impostare l'altezza di taglio (vedere 9.1).
Nota:
Tagliare l'erba di 2 cm a 4-6 cm di altezza.
10.2.2 Differenza taglio del prato e pacciamatura (Fig. 13, 16)
In caso di utilizzo dell'inserto per pacciame (13) non si raccoglie l'erba tagliata in un cesto raccoglierba, ma la si tritura e la si distribuisce sul prato. Le sostanze nutritive contenute nell'erba tagliata vengono così decomposte agli organismi del terreno e formano un ciclo alimentare. Il prato pacciamato deve pertanto essere concimato molto più raramente.
Fondamentalmente vale che il prato deve essere falciato relativamente spesso, in modo che rimanga pacciame solo in piccole quantità sul prato. La cosa migliore pertanto consiste nel pacciamare il prato almeno una volta a settimana e impostare la falciatrice in modo che solo circa il 40% dell'altezza complessiva del prato appaia come pacciame. Se il pacciame rimane ben visibile sulla superficie del prato (ad esempio in caso di primo taglio del prato dell'anno o di forte crescita), si dovrebbe lavorare con il cesto raccoglierba (5).
10.3 Chiave di sicurezza (14) (Fig. 1, 17)
Nota:
Il prodotto può essere avviato solo se si è inserita su di esso una chiave di sicurezza.
- Aprire la copertura (7).
- Inserire le batterie (17) come descritto in 9.2.
- Inserire la chiave di accensione (14).
- Chiudere la copertura (7).
AVVISO
Pericolo di lesioni!
Quando si spegne il prodotto, spegnere il motore, attendere che sia fermo, rimuovere la batteria ed estrarre la chiave di sicurezza.
10.4 Dispositivo di arresto della lama (Fig. 1, 18)
Prima di ogni messa in funzione, occorre controllare il dispositivo di arresto della lama. Avviare il motore come descritto al punto 10.4.
- Rilasciare la staffa di sicurezza (1). Il motore si spe-gne e la lama (16) viene frenata.
- La lama (16) deve arrestarsi entro 7 secondi.
10.5 Accensione / spegnimento del prodotto (Fig. 18)
Nota:
Accensione
- Tenere premuto l'interruttore ON/OFF (11) e tirare all'indietro la staffa di sicurezza (1).
Spegnimento
- Rilasciare la staffa di sicurezza (1).
- Estrarre la chiave di sicurezza (14).
- Rimuovere la batteria.
CAUTELA
Dopo lo spegnimento, il prodotto continua a funzionare. Attendere fino a quando il prodotto non si sia completa- mente arrestato.
10.6 Dopo la falciatura
- Controllare, prima di un nuovo uso, tutti i dadi e le viti. Stringere le viti allentate.
- Svuotare il cesto raccoglierba prima di riutilizzare il dispositivo.
- Consultare anche il capitolo "Stoccaggio".
11 Pulizia e manutenzione
AVVISO
Lasciare che sia un'officina specializzata ad eseguire operazioni di riparazione e manutenzione non riportati nelle presenti istruzioni di servizio. Utilizzare solo pezzi di ricambio originali.
AVVISO
Lavori di manutenzione e pulizia non professionali possono causare lesioni!
AVVISO
All'atto di operazioni di pulizia, riparazione e manutenzione il prodotto può avviarsi in modo inaspettato e dunque portare a lesioni e ustioni.
- Spegnere il prodotto.
- Rimuovere la batteria.
– Lasciare raffreddare il prodotto.
CAUTELA
Indossare guanti protettivi durante la manipolazione delle lame!
- Estrarre la chiave di sicurezza.
11.1 Pulizia
- Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire il prodotto strofinando con un panno* pulito o soffiando con aria compressa* a bassa pressione. Si raccomanda di pulire il prodotto subito dopo ogni utilizzo.
- Le aperture di ventilazione devono sempre essere libere.
-
Una pulizia con la sistola da giardino è consigliabile solo a bassa pressione. Un'idropulitrice non è adatta alla pulizia del prodotto.
-
Sganciare il cesto raccoglierba e pulirlo strofinando con una spazzola a mano. L'alloggiamento del tosaerba può essere pulito in modo generale con la scopa.
- Pulire il lato inferiore della tosaerba con una spatola e una spazzola a mano. La spatola aiuta in questo caso a rimuovere residui di piante più grossi e corposi dall'area della lama (16). La pulizia del fondo risulta più semplice subito dopo l'operazione di lavoro e risulta più accurata. Infatti lo sporco e i resti di piante sono ancora freschi e possono essere staccati in modo più semplice.
- Non impiegare detergenti o solventi; questi potrebbero corrodere i componenti in plastica del prodotto. Assicurarsi che non possa penetrare acqua all'interno del prodotto.
- Controllare che il sistema di espulsione dell'erba sia privo di residui d'erba e rimuoverli se necessario.
11.2 Manutenzione
AVVISO
Pericolo di lesioni!
Rimuovere la batteria dall'elettroutensile prima di eseguire qualsiasi operazione sull'elettroutensile (ad es. manutenzione, cambio utensile, ecc.) e durante il trasporto e lo stoccaggio. Se l'interruttore di accensione/ spegnimento viene azionato involontariamente, sussiste il rischio di lesioni.
11.2.1 Sostituzione della lama (16) (Fig. 19)
! AVVISO
Se si lavora con una lama danneggiata, sus- siste il pericolo di lesioni.
- Indossare guanti protettivi!
- Lasciare affilare, bilanciare e montare la lama, per ragioni di sicurezza, solo da un'officina specializzata autorizzata. Per ottenere risultati operativi ottimali, si consiglia di fare controllare la lama una volta all'anno.
-
All'atto della sostituzione della lama, si devono utilizzare soltanto pezzi di ricambio originali.
-
Tenere stretta la lama (16) con una mano.
- Ruotare la vite della lama (15) in senso antiorario con l'aiuto di una chiave fissa di apertura 13(non incluso nel contenuto della fornitura).
- Rimuovere la vite della lama (15) e la rondella di rasa-
mento.
- Rimontare la nuova lama (16) in sequenza inversa. Fissare correttamente la vite della lama (15). Assicurarsi che la lama (16) sia posizionata correttamente nel perno di fissaggio e che sia disposta a filo.
- La coppia di serraggio della vite della lama (15) è pari a 45Nm. Sostituire anche la vite della lama (15), quando si sostituisce la lama (16).
11.2.2 Lame danneggiate (16) (Fig. 19)
Qualora la lama (16) entri in contatto con un ostacolo:
- Spegnere il motore, attendere che sia fermo, rimuovere la batteria ed estrarre la chiave di sicurezza.
- Controllare la lama (16) alla ricerca di danni.
- Le lame (16) danneggiate o piegate devono essere subito sostituite.
• Non raddrizzare mai una lama (16) piegata.
- Non lavorare mai con una lama (16) piegata o molto usurata, in quanto questo genera vibrazioni e può comportare altri danni alla tosaerba.
12 Stoccaggio e trasporto
Conservare il prodotto e i suoi accessori in un luogo buio, asciutto e al riparo dal gelo, inaccessibile ai bambini.
La temperatura di stoccaggio ottimale è compresa tra 5 e 30 °C.
Conservare il prodotto nella sua confezione originale.
Coprire il prodotto per proteggerlo da polvere o umidità
Conservare le istruzioni per l'uso nei pressi del prodotto.
! AVVISO
Pericolo di lesioni!
Rimuovere la batteria dall'elettroutensile prima di eseguire qualsiasi operazione sull'elettroutensile (ad es. manutenzione, cambio utensile, ecc.) e durante il trasporto e lo stoccaggio. Se l'interruttore di accensione/spegnimento viene azionato involontariamente, sussiste il rischio di lesioni.
12.1 Ripiegare la staffa scorrevole superiore (2) (Fig. 1, 7, 13)
! AVVISO
Pericolo di bloccaggio!
Tenere sempre la staffa scorrevole con una mano nel punto più alto.
- Non posizionare mai le dita tra la staffa scorrevole superiore e quella inferiore.
Per una conservazione salvaspazio, la staffa scorrevole superiore (2) è ribaltabile.
- Rimuovere il cesto raccoglierba (5).
- Aprire la leva di serraggio rapido (2c) sulla staffa scorrevole superiore (2).
- Allentare leggermente le due leve di serraggio rapido (2c) ruotandole in senso antiorario.
- Rovesciare la staffa scorrevole superiore (2) verso il basso. Il cavo (10) non deve in questo caso incastrarsi.
12.2 Preparazione allo stoccaggio
- Rimuovere la batteria.
- Scaricare completamente il prodotto.
- Pulire il prodotto e controllare che non sia danneggia-
to.
13 Riparazione e ordinazione dei ricambi
Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.
ATTENZIONE
Come da legge di responsabilità sui prodotti, non si è responsabili di danni dovuti a riparazioni improprie o non utilizzo di pezzi di ricambio originali.
Incaricare un servizio clienti o un tecnico specializzato e autorizzato. Lo stesso vale anche per gli accessori.
I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.
13.1 Ordine di pezzi di ricambio
In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:
• Denominazione del modello
- Numero di articolo
• Dati della targhetta identificativa
Ricambi / Accessori
| Batteria SBP2.0 - N. articolo: 7909201708 | |
| Batteria SBP4.0 - N. articolo: 7909201709 | |
| Caricatore SBC2.4A - N. articolo: 7909201710 |
| Caricatore SBC4.5A - N. articolo: 7909201711 |
| Caricatore SDBC2.4A - N. articolo: 7909201712 |
| Caricatore SDBC4.5A - N. articolo: 7909201713 |
| Kit iniziale SBSK2.0 - N. articolo: 7909201720 |
| Kit iniziale SBSK4.0 - N. articolo: 7909201721 |
| Lama - N. articolo: 7911200650 | |
| Vite della lama - N. articolo: 5911414001 | |
14 Smaltimento e riciclaggio
Avvertenze per l'imballaggio
Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.
Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)
I dispositivi elettrici ed elettronici usati non ri-
entrano nei rifiuti domestici, ma devono esse-
re trattati e smaltiti in modo separato!
- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.
Avvertenze sulle batterie agli ioni di litio
Prima di smaltire il dispositivo, smontare la batteria!
- Non gettare la batteria nei rifiuti domestici, nel fuoco (pericolo di esplosione) o nell'acqua. Le batterie danneggiate possono danneggiare l'ambiente e la salute se fuoriescono vapori o liquidi tossici.
- Batterie difettose o esaurite devono essere riciclate in base alla direttiva 2023/1542/CE.
- Consegnare l'apparecchio e il caricatore presso un centro di raccolta. I componenti in plastica e in metallo utilizzati possono essere smaltiti in modo differenziato e dunque riciclati in modo opportuno.
- Smaltire le batterie quando scariche. Consigliamo di coprire i poli con un nastro adesivo per la protezione da cortocircuito. Non aprire la batteria.
- Smaltire le batterie come da disposizioni locali. Consegnare le batterie a un centro di raccolta delle batterie usate, dove possono essere riciclate in modo ecologico. Chiedere a tale proposito alla società locale di raccolta dei rifiuti.
15 Risoluzione dei guasti
La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora il prodotto non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.
| Guasto Possibile causa Azione correttiva | |
| Il prodotto non si avvia. La carica della batteria è troppo debole. Caricare la batteria. |
|
|
|
|
|
|
| Funzionamento irregolare, forti vibrazioni del prodotto. | Leva di serraggio rapido allentata. Controllare la leva di serraggio rapido. |
| Fissaggio della lama lento. Controllare il fissaggio della lama. |
| Lama instabile. Sostituire la lama. | |
| Il motore non funziona. Staffa di sicurezza non tirata. Tirare la staffa di sicurezza. |
|
|
|
| Espulsione dell'erba imprecisa. | Altezza di taglio troppo bassa. Regolazione dell'altezza di taglio. |
| Lama usurata. Sostituire la lama. | |
| Cesto raccoglierba ostruito. Svuotare il cesto raccoglierba o rimuovere l'ostruzione. |
16 Condizioni di garanzia - Scheppach Serie 20V IXES
Data di revisione 25/04/2024
Gentile cliente,
i nostri prodotti vengono sottoposti a un rigoroso controllo di qualità. Se nonostante ciò un prodotto non dovesse funzionare correttamente, ci dispiace molto e vi chiediamo di contattare il nostro servizio di assistenza all'indirizzo indicato di seguito. Saremo lieti di assistervi anche telefonicamente tramite il numero di assistenza. Le seguenti istruzioni hanno lo scopo di aiutarvi a garantire un'elaborazione e una liquidazione senza problemi in caso di reclamo.
Per la rivendicazione dei diritti di garanzia vale quanto segue:
-
Le presenti condizioni di garanzia regolano i nostri servizi di garanzia supplementare del produttore per gli acquirenti (consumatori finali privati) di nuovi prodotti. I diritti di garanzia previsti dalla legge non sono interessati dalla presente garanzia. Per questi ultimi è responsabile il rivenditore presso il quale è stato acquistato il prodotto.
-
La garanzia del produttore si estende esclusivamente ai vizi di un prodotto nuovo da Voi acquistato, dovuti a un difetto di materiale o di fabbricazione. Se i difetti di materiale o di fabbricazione si verificano durante il periodo di garanzia, il produttore in qualità di garante, provvederà ad assicurare uno dei seguenti servizi a sua scelta nell'ambito della presente garanzia:
- Riparazione gratuita della merce
- Sostituzione gratuita della merce con un articolo di pari valore (se necessario anche con un modello successivo se la merce originale non dovesse più essere disponibile).
I prodotti o le parti sostituite diventano di nostra proprietà. Si prega di notare che i nostri prodotti non sono progettati per uso commerciale, artigianale o professionale. Una richiesta di garanzia non è pertanto valida se il prodotto è stato utilizzato in operazioni commerciali, artigianali o industriali entro il periodo di garanzia o è stato sottoposto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni al prodotto causati dall'inosservanza delle istruzioni di montaggio, da un'installazione non corretta, dall'inosservanza delle istruzioni per l'uso (ad esempio, collegamento a una tensione di rete o a un tipo di corrente non corretti) o delle norme
di manutenzione e sicurezza o dall'uso del prodotto in condizioni ambientali non idonee, nonché dalla mancanza di cura e manutenzione.
- Danni al prodotto causati da un uso improprio o non corretto (come il sovraccarico del prodotto o l'utilizzo di strumenti o accessori non approvati), dalla penetrazione di corpi estranei nel prodotto (come sabbia, pietre o polvere), da danni dovuti al
- Danni al prodotto o a parti del prodotto dovuti a normale usura (dovuta al funzionamento) o altra u-
sura naturale, nonché danni e/o usura di parti soggette a usura.
- Difetti del prodotto causati dall'uso di accessori, supplementi o parti di ricambio che non sono parti originali o che non vengono utilizzati come previsto.
- Prodotti sui quali sono state apportate modifiche o cambiamenti.
- Scostamenti di lieve entità dalle condizioni nominali, che sono insignificanti per il valore e l'utilizzabilità del prodotto.
- Prodotti su cui sono state effettuate riparazioni o interventi non autorizzati, in particolare da parte di terzi non autorizzati.
- Se la marcatura sul prodotto o le informazioni di identificazione del prodotto (adesivo della macchina) sono mancanti o illeggibili.
- Prodotti che presentano un forte imbrattamento e che quindi vengono rifiutati dal personale di assistenza.
- Le richieste di risarcimento danni e i danni conseguenti sono generalmente esclusi dalla presente garanzia.
- Il periodo di garanzia normalmente è di 5 anni (12 mesi per le batterie / batterie ricaricabili) e inizia a decorrere con la data di acquisto del prodotto. È determinante la data riportata sulla ricevuta d'acquisto originale. I reclami in garanzia devono essere presentati immediatamente dopo l'accertamento delle condizioni dell'apparecchio. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del periodo di garanzia. La riparazione o la sostituzione del prodotto non comporta un'estensione del periodo di garanzia, né l'avvio di un nuovo periodo di garanzia per il prodotto o per i pezzi di ricambio installati. Questo si applica anche all'uso di un servizio in loco. Un prerequisito per poter
far valere la richiesta di garanzia è che il produttore, in qualità di garante, venga messo in condizioni di poter esaminare l'oggetto coperto da garanzia, inviando la merce su richiesta del produttore. Per evitare danni durante il trasporto, è necessario prestare attenzione ad utilizzare un imballaggio adeguato. Il prodotto interessato deve essere presentato o inviato al centro di assistenza clienti in condizioni di buona pulizia generale, insieme a una copia della ricevuta d'acquisto, contenente i dati relativi alla data di acquisto e alla denominazione del prodotto. Se un prodotto viene restituito incompleto, senza il contenuto della fornitura completo, il valore degli accessori mancanti verrà detratto in caso di sostituzione del prodotto o di rimborso. I prodotti parzialmente o completamente smontati non possono essere accettati come richiesta di garanzia. In caso di reclamo ingiustificato o al di fuori del periodo di garanzia, l'acquirente dovrà generalmente sostenere le spese di trasporto e il rischio di trasporto. Si prega di segnalare preventivamente un reclamo in garanzia al centro di assistenza (vedi sotto). Di norma, si concorda che il prodotto difettoso con una breve descrizione del guasto venga inviato tramite spedizione di ritorno organizzata o - in caso di riparazione al di fuori del periodo di garanzia - sufficientemente affrancata, rispettando le linee guida per l'imballaggio e la spedizione appropriati, all'indirizzo di assistenza indicato di seguito. Per motivi di sicurezza, al momento della restituzione il prodotto (a seconda del modello) deve essere privo di qualsiasi materiale operativo. Il prodotto inviato al nostro Centro di assistenza deve essere imballato in modo da evitare danni al prodotto oggetto del reclamo durante il trasporto. Dopo la riparazione/sostituzione, vi restituiremo il prodotto gratuitamente. Se i prodotti non possono essere riparati o sostituiti, a nostra esclusiva discrezione potrà essere rimborsato un importo pari al prezzo di acquisto del prodotto difettoso, tenendo conto di eventuali detrazioni per usura. Queste prestazioni di garanzia sono a beneficio del solo acquirente privato originale e non sono cedibili o trasferibili.
-
Estensione del periodo di garanzia a 10 anni:
Scheppach offre un'ulteriore estensione della garanzia di 5 anni sui prodotti della serie Scheppach 20V. In questo modo il periodo di garanzia totale per questi prodotti sale a 10 anni. Sono escluse le batterie / batterie ricaricabili, i caricabatterie e gli accessori. È possibile usufruire di questa estensione della garanzia registrando online il prodotto Scheppach di questa gamma sul sito https://garantie.scheppach.com entro 30 giorni dalla data di acquisto. Dopo la registrazione online, riceverete la conferma dell'estensione della garanzia relativa all'articolo.
-
Per presentare una richiesta di garanzia, si prega di contattare il nostro Centro di assistenza.
Utilizzare preferibilmente il modulo presente sulla nostra homepage: https://www.scheppach.com/de/service
Non inviateci alcun prodotto senza aver prima contattato e registrato il nostro Centro Assistenza.
Il contatto iniziale con il nostro Centro di assistenza è un prerequisito obbligatorio per presentare una richiesta di garanzia. Le richieste di garanzia devono essere presentate entro 14 giorni dalla scoperta
del difetto prima della scadenza del periodo di garanzia. A tal fine, sono necessari lo scontrino d'acquisto originale e, se del caso, la conferma dell'estensione della garanzia relativa all'articolo.
- Tempo di elaborazione - Di norma, elaboriamo i reclami entro 14 giorni dal ricevimento nel nostro Centro di assistenza. Se, in casi eccezionali, il tempo di elaborazione indicato viene superato, vi informeremo tempestivamente.
- Le parti soggette a usura sono generalmente e-scluse dalla garanzia! - Per parti soggette a usura si intendono: a) le batterie/accumulatori forniti, collegati e/o installati, nonché b) tutte le parti soggette a usura dipendenti dal modello (tra cui cinghie, lame per sega, inserti, mole, filtri, spazzole di carbone ecc.). La garanzia non copre le batterie o gli accumulatori scarichi o danneggiati nell'alloggiamento e/o nei terminali della batteria.
- Preventivo di spesa - I prodotti non coperti o non più coperti dalla garanzia saranno riparati a pagamento. Su richiesta al nostro Centro di assistenza, è possibile inviare i prodotti difettosi per una stima dei costi e, se necessario, dare al Centro di assistenza l'approvazione scritta (per posta, via e-mail) per la riparazione. Senza l'approvazione della riparazione non si procederà ad alcuna ulteriore elaborazione.
Le condizioni di garanzia sono valide solo nella versione in vigore al momento del reclamo e, se necessario, possono essere prelevate dalla nostra homepage (www.scheppach.com).
In caso di traduzioni, fa sempre fede la versione tedesca.
Scheppach GmbH - Günzburger Str. 69 - 89335 Ichenhausen (Germania)
Telefono: +800 4002 4002 -
E-mail: customerservice.IT@scheppach.com -
Internet: https://www.scheppach.com
Ci riserviamo il diritto di apportare modifiche alle presenti condizioni di garanzia in qualsiasi momento e senza pre-avviso.
Dichiarazione di conformità originale
Produttore:
Scheppach GmbH
Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto qui descritto è conforme alle direttive e alle norme vigenti.
Marchio: SCHEPPACH
Denominazione art.: TOSAERBA A BATTERIA BC-MP380-X
N. art. 5911414900
Direttive UE:
2014/30/UE, 2006/42/CE, 2000/14/CE_2005/88/CE, 2011/65/UE*
* L'oggetto della dichiarazione, sopra descritto, soddisfa le disposizioni della Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011, sulla restrizione nell'utilizzo di determinate sostanze pericolose negli apparecchi elettrici ed elettronici.
Norme applicate:
EN 62841-1:2015/A11:2022;
Responsabile per la documentazione:
Stefan Hartinger
Günzburger Str. 69
D-89335 Ichenhausen
Pielietotie standarti:
EN 62841-1:2015/A11:2022;
