NÁVOD NA OBSLUHU BCMP380X SCHEPPACH
18 Rozpadový výkres.... 361
2 Popis výrobku (obr. 1)
10.5 Zapnutí/vypnutí výrobku (obr. 18)
Upozornění:
Zapnutí

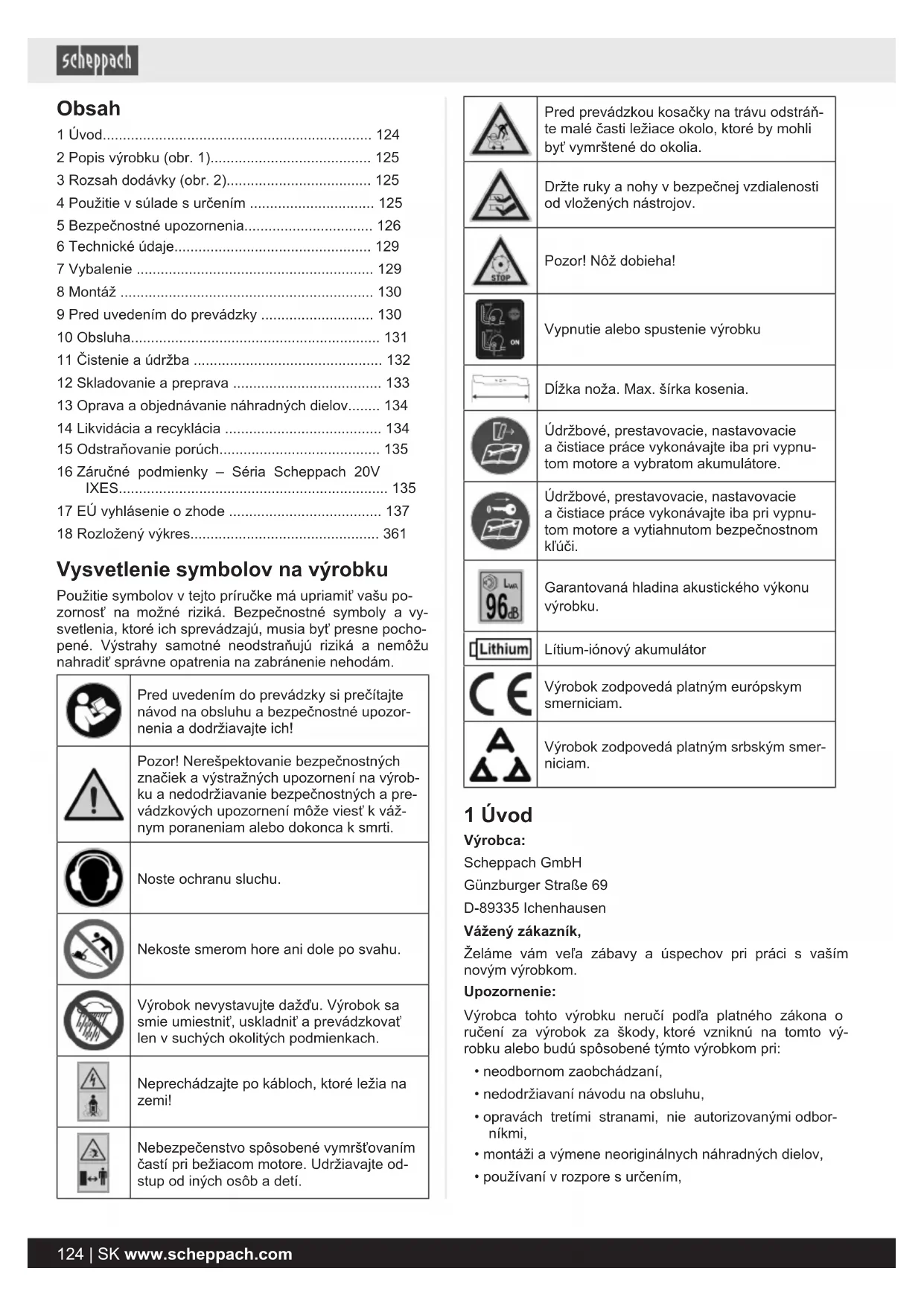

1 Úvod.... 124
2 Popis výrobku (obr. 1).... 125
3 Rozsah dodávky (obr. 2)....125
4 Použitie v súlade s určením 125
5 Bezpečnostné upozornenia.... 126
6 Technické údaje.... 129
7 Vybalenie 129
8 Montáž 130
9 Pred uvedením do prevádzky 130
10 Obsluha.... 131
11 Čistenie a údržba 132
12 Skladovanie a preprava 133
13 Oprava a objednávanie náhradných dielov..... 134
14 Likvidácia a recyklácia 134
15 Odstraňovanie porúch.... 135
16 Záručné podmienky – Séria Scheppach 20V IXES.... 135
17 EÚ vyhlásenie o zhode 137
18 Rozložený výkres.... 361
Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradit’ správne opatrenia na zabránenie nehodám.
| Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! |
| Pozor! Nerešpektovanie bezpečnostných značiek a výstražných upozornení na výrobku a nedodržiavanie bezpečnostných a prevádzkových upozornení môže viest' k vážnym poraneniam alebo dokonca k smrti. |
| Noste ochranu sluchu. |
| Nekoste smerom hore ani dole po svahu. |
| Výrobok nevystavujte dažďu. Výrobok sa smie umiestnit', uskladnit' a prevádzkovať len v suchých okolitých podmienkach. |
| Neprechádzajte po kábloch, ktoré ležia na zemi! |
| Nebezpečenstvo spôsobené vymršťovaním častí pri bežiacom motore. Udržiavajte od-stup od iných osôb a detí. |
| Pred prevádzkou kosačky na trávu odstrán-te malé časti ležiace okolo, ktoré by mohlibyť vymrštené do okolia. |
| Držte ruky a nohy v bezpečnej vzdialenostiod vložených nástrojov. |
| Pozor! Nôž dobieha! |
| Vypnutie alebo spustenie výrobku |
| Dížka noža. Max. šírka kosenia. |
| Údržbové, prestavovacie, nastavovaciea čistiace práce vykonávajte iba pri vypnu-tom motore a vybratom akumulátore. |
| Údržbové, prestavovacie, nastavovaciea čistiace práce vykonávajte iba pri vypnu-tom motore a vytiahnutom bezpečnostnomklúči. |
| Garantovaná hladina akustického výkonuvýrobku. |
| Líthium-iónový akumulátor |
| Výrobok zodpovedá platným európskymsmerniciam. |
| Výrobok zodpovedá platným srbským smer-niciam. |
1 Úvod
Výrobca:
Scheppach GmbH
Želáme vám veľa zábavy a úspechov pri práci s vaším novým výrobkom.
Upozornenie:
Výrobca tohto výrobku neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto výrobku alebo budú spôsobené týmto výrobkom pri:
- neodbornom zaobchádzaní,
- nedodržiavaní návodu na obsluhu,
- opravách tretími stranami, nie autorizovanými odborníkmi,
- montáži a výmene neoriginálnych náhradných dielov,
- používaní v rozpore s určením,
Dodržiavajte:
Návod na obsluhu je súčast'ou tohto výrobku.
Obsahuje dôležité pokyny, ako máte s výrobkom pracovat' bezpečne, odborne a ekonomicky, ako máte predchá-dzat' nebezpečenstvám, ušetrit' náklady na opravu, znížit' doby výpadkov a zvýšit' spol'ahlivost' a životnosť výrobku. Okrem bezpečnostných ustanovení tohto návodu na obs-luhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku výrobku.
Pred použitím výrobku sa oboznámte so všetkými pokynmi na obsluhu a bezpečnostnými upozorneniami. Výrobok prevádzkujte len tak, ako je popísané, a v uvedených oblastiach použitia. Návod na obsluhu uchovávajte na bezpečnom mieste a pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.
2 Popis výrobku (obr. 1)
- Ochranný oblúk
- Horný posuvný strmeň
2a. Skrutka s plochou hlavou
2b. Podložka (horný posuvný strmeň)
2c. Rýchloupínacia páka (horný posuvný strmeň)
2d Valcové matice (horný posuvný strmeň)
- Ukazovatel' stavu naplnenia
- Dolný posuvný strmeň
4a. Podložka (dolný posuvný strmeň)
4b. Rýchloupínacia páka (dolný posuvný strmeň)
4c. Valcové matice (dolný posuvný strmeň)
- Zberný kôš na trávu
5a. Držadlo
5b. Gumová chlopňa
5c. Rám
- Páka na nastavenie výšky kosenia
- Kryt
- Vyhadzovacia klapka
- Držiak kábla
- Kábel
- Zapínač/vypínač
12.-
- Mulčovacia násada
- Bezpečnostný klúč
- Nožová skrutka
- Nôž
- Akumulátor*
- Odblokovacie tlačidlo (akumulátor)
- Uchytenie akumulátora
3 Rozsah dodávky (obr. 2)
Pol. Počet Označenie
2a. 2 x Skrutka s plochou hlavou M6x55 mm
2b. 2 x Podložka (horný posuvný strmeň)
2c. 2 x Rýchloupínacia páka
(horný posuvný strmeň)
2d 2 x Valcové matice M6
(horný posuvný strmeň)
- 1 x Dolný posuvný strmeň
4a. 2 x Podložka (dolný posuvný strmeň)
4b. 2 x Rýchloupínacia páka
(dolný posuvný strmeň)
4c. 2 x Valcové matice M6
(dolný posuvný strmeň)
- 1 x Zberný kôš na trávu
5a. 1 x Držadlo
-
2 x Držiak kábla
-
1 x Mulčovacia násada
-
1 x Bezpečnostný klúč
-
2 x Akumulátor*
1 x Nabíjačka*
4 Použitie v súlade s určením
Výrobok je určený len na kosenie trávnikov a trávnatých plôch pri domoch.
Táto akumulátorová kosačka na trávu je vhodná na trávnik s plochou cca 450 – 500m².
Skutočnú plochu trávnika ovplyvňujú faktory ako nabitie akumulátora, veľkost' akumulátora (ah), vlhkost' trávnika, výška kosenia, machový porast alebo hustota trávnika.
Výrobok sa smie používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používateľ, a nie výrobca.
Súčastou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.
Osoby, ktoré používajú a udržiavajú výrobok, musia byt oboznámené s výrobkom a možnými nebezpečenstvami.
Zmeny na výrobku úplne vylučujú ručenie výrobcu za škody, ktoré tým vzniknú.
Výrobok sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu.
Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.
Majte na pamäti, že naše výrobky neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa výrobok používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.
Vysvetlenie signálnych slov v návode na obsluhu
NEBEZPEČENSTVO
Signálne slovo na označenie bezprostredne hroziacej nebezpečnej situácie, ktorá, ak sa jej nezabrání, bude mat' za následok smrt' alebo vážne poranenie.
VAROVANIE
Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabrání, by mohla mat' za následok smrt' alebo vážne poranenie.
! OPATRNE
Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabrání, môže viest' k l'ahkému alebo stredne t'ažkému poraneniu.
POZOR
Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabrání, môže viest' k materiálnym škodám na výrobku alebo majetku/vlastníctve.
5 Bezpečnostné upozornenia
Všeobecné bezpečnostné upozornenia pre elektrické náradia
VAROVANIE
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie.
Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/alebo t'ažké poranenia.
Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.
Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) alebo na elektrické náradie napájané z akumulátora (bez sieťového vedenia).
a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viest' k úrazom.
b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradia vytvárajú iskry, ktoré môžu zapálit' prach alebo výpary.
c) Deti a iné osoby držte v dostatočnej vzdialenosti od elektrického náradia počas jeho používania. Pri nepozornosti môžete stratit' kontrolu nad elektrickým náradím.
a) Pripojovacia zástrčka elektrického náradia musí pasovat' do zásuvky. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými náradiami. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Neprevádzkujte výrobok v daždi ani vo vlhkom prostredí. Môže to zvýšiť riziko zásahu elektrickým prúdom.
d) Nepoužívajte prípojné vedenie na nosenie či zavesenie elektrického náradia, ani na vytiahnutie zástrčky zo zásuvky. Chráně prípojné vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa čast'ami. Poškodené alebo zamotané prípojné vedenia zvyšujú riziko zásahu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacieho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom.
f) Ak sa nedá vyhnút' prevádzke elektrického náradia vo vlhkom prostredí, používajte prúdový chránič. Používanie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.
3) Bezpečnost' osôb
a) Bud'te pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Chvíl'ka nepozornosti pri používaní elektrického náradia môže viest' k vážnym zraneniam.
b) Noste osobné ochranné prostriedky a vždy používajte ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako napríklad protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického náradia, znižuje riziko zranení.
c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnuté elektrické náradie pripojíte k napájaniu prúdom, môže dôist' k úrazom.
d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo klůče na skrutky. Nástroj alebo klůč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viest' k poraneniam.
e) Vyhýbajte sa abnormálnemu držaniu tela. Zaistite si bezpečný postoj a vždy udržiavajte rovnováhu.
Vďaka tomu budete môčť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.
f) Noste vhodný odev. Nenoste voľný odev ani šperky. Udržiavajte vlasy a odev mimo dosahu pohybujúcich sa dielov. Voľný odev, šperky či dlhé vlasy sa môžu zachytiť do pohybujúcich sa dielov.
g) Ak je možné namontovat' zariadenia na odsávanie a zachytávanie prachu, musia sa tieto pripojit' a správne používat'. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom.
h) Nenechajte sa ukolísat' falošnou bezpečnost'ou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj ked' ste vďaka mnohonásobnému použitiu oboznámení s elektrickým náradím. L'ahkovážne konanie môže v okamihu viest' k tľažkým poraneniam.
4) Používanie a zaobchádzanie s elektrickým náradím
a) Elektrické náradie nepreťažujte. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovat s vhodným elektrickým náradím v udávanom rozsahu výkonu.
b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút' alebo vypnút', je nebezpečné a musí sa opravit'.
c) Skôr ako vykonáte nastavenia prístroja, vymeníte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímatelný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického náradia.
d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovol'te používat' osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické náradia sú nebezpečné, ak ich používajú neskúsené osoby.
e) O svoje elektrické náradie a vložený nástroj sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezasekávajú, či diely nie sú zlomené alebo poškodené tak, že to negatívne ovplyvňuje funkciu elektrického náradia. Pred použitím elektrického náradia dajte poškodené diely opravit'. Príčinou mnohých úrazov je nesprávna údržba elektrických náradí.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedú.
g) Používajte elektrické náradie, vložený nástroj, nasadzovacie nástroje atd'. podl'a týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viest' k nebezpečným situáciám.
h) Rukováti a uchopovacie plochy rukováti udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukováti a uchopovacie plochy rukováti neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídatelných situáciách.
5) Používanie akumulátorového nástroja a manipulácia s ním
a) Akumulátory nabíjajte iba nabíjačkami odporúčanými výrobcom. Pri nabíjačke, ktorá je vhodná len pre určitý druh akumulátorov, hrozí nebezpečenstvo požiaru, ak sa použije s inými akumulátormi.
b) V elektrických prístrojoch používajte iba akumulátory na to určené. Používanie iných akumulátorov môže viest' k poraneniam a nebezpečenstvu požiaru.
c) Uchovávajte nepoužívaný akumulátor v dostatočnej vzdialenosti od papierových svoriek, mincí, klůčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popáleniny alebo oheň.
d) Pri nesprávnom použití môže z akumulátora unikat' kvapalina. Vyhýbajte sa kontaktu s ňou. Pri náhodnom kontakte si postihnuté miesto opláchnite vodou. Ak sa kvapalina dostane do kontaktu s očami, žiadajte okrem toho aj lekársku pomoc. Kvapalina uniknutá z akumulátora môže viest' k podráždeniam kože alebo popáleninám.
e) Nepoužívajte poškodený alebo zmenený akumulátor. Poškodené alebo zmenené akumulátory sa môžu správať nepredvídatel'ne a mať za následok požiar, výbuch alebo nebezpečenstvo poranenia.
f) Akumulátor nevystavujte ohňu ani príliš vysokým teplotám. Oheň alebo teploty nad 130 °C môžu spôsobit' výbuch.
g) Dodržiavajte pokyny na nabíjanie a akumulátor alebo akumulátorový nástroj nikdy nenabíjajte mimo teplotného rozsahu uvedeného v návode na obsluhu. Nesprávne nabíjanie alebo nabíjanie mimo prípustného teplotného rozsahu môže akumulátor zničit' a zvýšit' nebezpečenstvo požiaru.
6) Servis
a) Vaše elektrické náradie nechajte opravovat' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým zaistíte, že bezpečnosť elektrického náradia zostane zachovaná.
b) Nikdy nevykonávajte údržbu na poškodených akumulátoroch. Všetku údržbu akumulátorov musí vykonávať výrobca alebo autorizované servisné stredisko.
Bezpečnostné upozornenia pre kosačky
a) Nepoužívajte kosačku v zlom počasí, najmä nie počas búrky. Znížite tým riziko, že vás zasiahne blesk.
b) Dôkladne skontrolujte, či sa v pracovnej oblasti nenachádzajú voľne žijúce zvieratá. Bežiaca kosačka môže zranit voľne žijúce zvieratá.
c) Dôkladne skontrolujte pracovnú oblast' a odstráňte všetky kamene, palice, drôty, kosti a iné cudzie predmety. Vymrštené časti môžu viest' k zraneniam.
d) Pred použitím kosačky vždy skontrolujte, či nôž žacej lišty a žacie ústrojenstvo nie sú opotrebované alebo poškodené. Opotrebované alebo poškodené časti zvyšujú riziko poranenia.
e) Pravidelne kontrolujte zberný kôš ohľadom opotrebovania. Opotrebovaný alebo poškodený zberný kôš zvyšuje riziko poranenia.
f) Nechajte ochranné kryty na svojom mieste.
Ochranné kryty musia byt' funkčné a riadne upevnené. Uvoľnený, poškodený alebo nesprávne fungujúci ochranný kryt môže viest' ku poraneniam.
g) Udržiavajte prívody chladiaceho vzduchu bez usadenín. Zablokované prívody vzduchu a usadeniny môžu spôsobit' prehriatie alebo nebezpečenstvo požiaru.
h) Pri práci s kosačkou vždy noste protišmykovú bezpečnostnú obuv. Nikdy nepracujte naboso alebo v otvorených sandáloch. Tým sa znižuje riziko poranenia nohy pri kontakte s rotujúcim nožom žacej lišty.
i) Pri práci s kosačkou vždy noste dlhé nohavice. Holá koža zvyšuje pravdepodobnosť poranenia vymrštenými predmetmi.
j) Kosačku nepoužívajte v mokrej tráve. Kráčajte pritom, nikdy nebežte. Tým sa znižuje riziko pošmyknutia a pádu, ktoré by mohli viest ku poraneniam.
k) Kosačku nepoužívajte na príliš strmých svahoch. Tým sa znižuje riziko straty kontroly, pošmyknutia a pádu, čo by mohlo viest' ku poraneniam.
1) Pri práci na svahoch dbajte na bezpečné postavenie; vždy pracujte naprieč svahom, nikdy nie smerom nahor alebo nadol, a bud’te mimoriadne opatrní pri zmene smeru práce. Tým sa znižuje riziko straty kontroly, pošmyknutia a pádu, čo by mohlo viest’ ku poraneniam.
m) Bud'te mimoriadne opatrní pri kosení dozadu alebo pri t'ahaní kosačky smerom ku sebe. Neustále dávajte pozor na okolie. Tým sa znižuje riziko zakopnutia pri práci.
n) Nedotýkajte sa nožov ani iných nebezpečných častí, ktoré sa stále pohybujú. To znižuje riziko poranenia pohyblivými čast'ami.
o) Pred odstránením zaseknutého materiálu alebo čistením kosačky sa uistite, že sú všetky spínače vypnuté a vyberte bezpečnostný klůč. Neočakávaná prevádzka kosačky môže viest' ku vážnym poraneniam.
p) Ak dôjde k nárazu cudzieho predmetu, okamžite výrobok vypnite a vyberte akumulátor. Vyhľadajte poškodenia na výrobku a vykonajte potrebné opravy pred opätovným spustením a ďalšími prácami s výrobkom. V prípade, že výrobok začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola.
Dodatočné bezpečnostné upozornenia
- Det'om ani iným osobám, ktoré nie sú oboznámené s návodom na použitie, nikdy nedovol'te používat' kosačku na trávu. Miestne nariadenia môžu stanovovať minimálny vek užívateľa.
- Nikdy nekoste, keď sú v blízkosti iné osoby, najmä deti, alebo zvieratá. Myslite na to, že obsluhujúca osoba stroja alebo používateľ je zodpovedný za nehody, ktoré sa týkajú iných osôb alebo ich vlastníctva.
- Koste len pri dobrom výhláde. Je potrebné držať tretie strany v dostatočnej vzdialenosti.
• V prípade, že výrobok odovzdávate iným osobám, odovzdajte im aj tento návod na obsluhu.
POZOR
Nebezpečenstvo odletujúcich kameňov!
Nikdy neprechádzajte po štrku s bežiacim motorom.
- Pred použitím je vždy potrebné vizuálne skontrolovať, či nie sú opotrebované alebo poškodené nôž a upevňovacie čapy. Aby sa predišlo nevyváženosti, opotrebované alebo poškodené nože a upevňovacie čapy sa musia vymieňat' naraz ako súpravy.
- Bud'te opatrní pri nastavovacích prácach na výrobku a zabráňte zachyteniu prstov medzi pohybujúci sa nôž a ostré časti prístroja.
- Bud'te mimoriadne opatrní pri kosení v blízkosti klesajúcich povrchov, skládok odpadu, jám a hrádzí.
- Zabráňte miestam, pri których kolesá nemajú záber alebo je kosenie nebezpečné.
- Prevádzkovanie výrobku s nadmernou rýchlost'ou môže zvýšit' nebezpečenstvo úrazu.
• V blízkosti cesty dávajte pozor na cestnú premávku.
- Nikdy nedvíhajte a neprenášajte kosačku na trávu s bežiacim motorom.
- Zastavte nôž, ked' je potrebné prevrátiť kosačku na trávu, ked' sa pohybujete po iných plochách, ako je tráva, a pri presúvaní kosačky na inú plochu, ktorá sa má pokosit'.
-
Štartujte motor opatrne, podľa pokynov od výrobcu. Dbajte na dostatočný odstup nôh od noža.
-
Pri štartovaní motora sa kosačka na trávu nesmie nakláňat, pokial' nie je potrebné kosačku na trávu pri tomto procese nadvihnút'. V takom prípade preklopte kosačku iba natol'ko, nakol'ko je to bezpodmienečne nevyhnutné a zdvíhajte iba stranu, ktorá je odvrátená od obsluhujúcej používateľa.
- Nikdy nedávajte ruky ani nohy na otáčajúce sa diely alebo pod ne. Vždy sa držte v bezpečnej vzdialenosti od vyhadzovacieho otvoru.
- Používajte len tie nože a príslušenstvo odporúčané výrobcom. Používanie iných nástrojov a iného príslušenstva môže pre používatel'a znamenat' nebezpečenstvo poranenia.
• Výrobok udržiavajte vždy v dobrom prevádzkovom stave.
- Na zníženie hluku a vibrácii je potrebné urobit' dostatočné prestávky.
- Dávajte pozor, nesprávna údržba, používanie neschválených náhradných dielov alebo odstránenie či úprava bezpečnostných zariadení môžu viest' ku škodám na výrobku a t'ažkým poraneniam osôb, ktoré s výrobkom pracujú.
- Nezabúdajte, že s bezpečnostnými systémami alebo zariadeniami výrobku sa nesmie manipulovať ani sa nesmú deaktivovať. Nikdy neodoberajte diely, ktoré sú dôležité z hľadiska bezpečnosti.
! OPATRNE
Kosačka na trávu sa nesmie používat' bez toho, aby nebolo pripevnené bud' zariadenie na zachytávanie trávy alebo samozatváracie oddel'ujúce ochranné zariadenie pre vyhadzovací otvor.
- Nikdy nepoužívajte kosačku na trávu s poškodenými ochrannými zariadeniami alebo ochrannými mrežami alebo bez zabudovaných ochranných zariadení, napr. nárazové plechy a/alebo zariadenia na zachytávanie trávy.
Zvyškové riziká
Výrobok je skonštruovaný podľa aktuálneho stavu techniky a uznávaných bezpečnostno-technických pravidiel. Napriek tomu sa môžu pri práci vyskytnút jednotlivé zvyškové riziká.
- Poškodenie sluchu, ak sa nenosí predpísaná ochrana sluchu.
- Zvyškové riziká je možné minimalizovať, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.
- Výrobok používajte tak, ako je odporúčané v tomto návode na obsluhu. Tak dosiahnete, že váš výrobok bude podávať optimálne výkony.
- Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
VAROVANIE
Toto elektrické náradie vytvára počas prevádzky elek- tromagnetické pole. Toto pole môže za určitých okol- ností ovplyvnit' aktívne alebo pasívne implantáty.
Na zníženie nebezpečenstva závažných alebo smrtel' ných poranení odporúčame osobám s implantátmi pre- konzultovat' situáciu so svojím lekárom a výrobcom im- plantátu ešte predtým, ako začnú obsluhovať elektrické náradie.
VAROVANIE
Pri dlhších prácach môže z dôvodu vibrácií dôjst' v ru-
kách obsluhujúcej osoby k poruchám prekrvenia (syndróm bielych prstov).
Syndróm bielych prstov je cievne ochorenie, pri ktorom sa v záchvatoch krčovito st'ahujú cievy na prstoch na rukách a nohách. Postihnuté oblasti už nie sú dostatočne zásobované krvou a preto sa zdajú extrémne bledé. Časté používanie vibrujúcich výrobkov môže u osôb, ktorých prekrvenie je narušené (napr. fajčiari, diabetici), vyvolat' nervové poškodenia.
Výrobok je súčast'ou radu 20V IXES a môže byt prevádzkovaný len s akumulátormi tohto radu. Akumulátory sa smú nabíjat' len nabíjačkami tejto série. Dodržiavajte pritom údaje výrobcu.
VAROVANIE
Dodržiavajte bezpečnostné upozornenia a pokyny pre nabíjanie a správne používanie uvedené v návode na obsluhu vášho akumulátora a nabíjačky radu 20V IXES. Podrobný popis nabíjania a d'alšie informácie nájdete v tomto samostatnom návode.
6 Technické údaje
| Motor na striedavý prúd 40 V (2x20 V) |
| Šírka rezu 380 mm |
| Výška rezu prestavitelná v 6stupňoch |
| Výškové prestavenie vodiacej žrde 3-stupňové |
| Výškové prestavenie 25 – 75 mm |
| Objem zberného koša 45 l |
| Hmotnosť (bez akumulátora) 14,2 kg |
| Informácie o noži: |
| Výrobca: Royal Garden |
| Kód noža:RG7A107 |
Technické zmeny vyhradené!
Hluk a vibrácie
VAROVANIE
Hluk môže mat' závažný vplyv na vaše zdravie. Ak hluk stroja prekročí 85 dB, noste vy aj všetky osoby, ktoré sa nachádzajú v jeho blízkosti, vhodnú ochranu sluchu.
Hodnoty hluku a vibrácií boli stanovené normalizovanou metódou merania.
Hodnoty hluku
| Akustický tlak L_pA | 79,2 dB |
| Neistota merania K_pA | 3,0 dB |
| Akustický výkon L_wA | 90,3 dB |
| Neistota merania K_wA | 2,37 dB |
Parametre vibrácii (vibrácia ruka-rameno)
| Vibrácia ah | < 2,5 m/s ^2 |
| Neistota merania K | 1,5 m/s ^2 |
Uvedená celková hodnota vibrácií a hodnota emisií hluku boli merané podľa normovanej skúšobnej metódy a môžu sa použiť na porovnanie elektrického náradia s iným zariadením.
Uvedená hodnota emisií hluku a uvedená celková hodnota vibrácií sa môžu použit' aj na predbežné posúdenie zaťaženia.
VAROVANIE
Emisie hluku a hodnota emisií vibrácií sa môžu počas skutočného používania elektrického náradia odlišovat' od uvedených hodnôt v závislosti od druhu a spôsobu použitia elektrického náradia, predovšetkým, aký druh obrobku sa obrába.
Zaťaženie sa snažte udržat' podľa možností čo najnižšie. Vzorové opatrenia: obmedzenie pracovnej doby. Pritom sa musia zohl'adnit' všetky časti prevádzkového cyklu (napríklad časy, ked' je elektrické náradie vypnuté, a časy, počas ktorých je síce zapnuté, no beží bez zaťaženia).
7 Vybalenie
VAROVANIE
Výrobok a baliace materiály nie sú hračky pre deti!
Deti sa nesmú hrat' s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!
8 Montáž
OPATRNE
Nebezpečenstvo poranenia!
Akumulátor nevkladajte, kým nie je akumulátorový nástroj pripravený na použitie.
OPATRNE
Nebezpečenstvo poranenia v dôsledku otáčania noža
Na výrobku pracujte len vtedy, keď je nôž vypnutý a za-
stavený!
POZOR
Pred uvedením do prevádzky je nevyhnutné výrobok úplne zmontovat'!
POZOR
8.1 Montáž dolných posuvných strmeňov (4) (obr. 1, 3, 4)
Upozornenie:
Dbajte na to, aby sa ozubenia zhodovali.
- Namontujte dolný posuvný strmeň (4) na predmontované skrutky.
- Priskrutkujte dolný posuvný strmeň (4) pomocou jednej podložky (4a) a jednej rýchkloupínacej páky (4b) na oboch stranách. Dbajte pritom na to, aby kábel (10), ktorý sa neskôr upevní káblovou príchytkou (9), neprekážal.
- Zablokujte obidve rýchkloupínacie páky (4b) potlačením smerom k dolnému posuvnému strmeňu (4). Musia priliehat' k dolnému posuvnému strmeňu (4) tak, aby bolo možné upnutie strednou silou.
V opačnom prípade sa musia rýchkloupínacie páky (4b) na upnutie otočit' v smere hodinových ručičiek alebo povolit' proti smeru hodinových ručičiek.
8.1.1 Prestavenie polohy dolného posuvného strmeňa (4) (obr. 5)
Upozornenia:
Možné sú tri polohy.
Dbajte na to, aby sa ozubenia zhodovali.
- Otvorte obidve upínacie páky (4b).
- Povoľte obidve upínacie páky (4b) otočením proti smeru hodinových ručičiek.
-
Uvedte dolný posuvný strmeň (4) do požadovanej polohy (Orientujte sa podľa značiek).
-
Znova zatvorte dolný posuvný strmeň (4) (pozri kapitolu 8.1).
8.2 Montáž horných posuvných strmeňov (2) (obr. 6, 7)
-
Priskrutkujte horný posuvný strmeň (2) na dolný posuvný strmeň (4) pomocou jednej skrutky s plochou hlavou (2a), jednej podložky (2b), jednej valcovej matice (2d) a jednej rýchloupínacej páky (2c) na oboch stranách.
Možné sú dve polohy.
-
Zablokujte obidve rýchloupínacie páky (2) potlačením smerom k hornému posuvnému strmeňu (2). Musia priliehat' k hornému posuvnému strmeňu (2) tak, aby bolo možné upnutie strednou silou. V opačnom pripade sa musia rýchloupínacie páky (2b) na upnutie otočit' v smere hodinových ručičiek alebo povolit' proti smeru hodinových ručičiek.
8.3 Montáž držiaka kábla (9) (obr. 1, 8)
8.4 Montáž zberného koša na trávu (5) (obr. 9)
- Navlečte gumové chlopne (5b) na príslušných miestach zvnútra na rám (5c).
9 Pred uvedením do prevádzky
UPOZORNENIE
Určité množstvo hluku spôsobené týmto výrobkom je neodvratné. Vykonávajte hlučnú prácu v schválených a na to určených časoch. V prípade potreby dodržiavajte čas odpočinku a obmedzte pracovný čas na to, čo je potrebné.
Na vašu osobnú ochranu a ochranu osób v blízkosti sa musí používať vhodná ochrana sluchu.
9.1 Nastavenie výšky kosenia (obr. 10)
POZOR
Prestavenie výšky kosenia sa smie vykonávať len pri vypnutom motore.
• V hustej a vysokej tráve nastavte najvyšší stupeň kosenia a koste pomalšie. Pri prvom kosení v sezóné by sa mala zvolit' vysoká výška kosenia. Nastavte výšku kosenia tak, aby nedošlo k preťaženiu výrobku.
- Vyberte výšku kosenia v závislosti od skutočnej dĺžky trávnika.
- Vykonajte viaceré priechody tak, aby sa zakaždým ubrali maximálne 4 cm trávnika.
Je možné nastavit' 6 rôznych výšok kosenia:
| Okrasný trávnik Úžitkový trávnik |
| 1 = 25 mm 4 | 55 mm | | |
| 2 = 35 mm 5 | 65 mm | | |
| 3 = 45 mm 6 | 75 mm | | |
Nastavenie výšky kosenia sa vykonáva pomocou páky na nastavenie výšky kosenia (6).
- Potiahnite páku na nastavenie výšky kosenia (6) smerom von.
- Posuňte páku na nastavenie výšky kosenia (6) do požadovanej polohy.
- Páku na nastavenie výšky kosenia (6) opät' uvoľnite.
Páka sa zaistí v požadovanej polohe.
9.2 Vloženie/odobratie akumulátorov (17) do/z uchytení akumulátorov (obr. 11, 12)
Vloženie akumulátora
- Otvorte kryt (7).
- Zasuňte akumulátory (17) do uchytení akumulátorov. Akumulátory (17) počutel'ne zapadnú.
- Zatvorte kryt (7).
Odobratie akumulátora
- Otvorte kryt (7).
- Stlačte odblokovacie tlačidlo (18) akumulátorov (17) a vytiahnite ich z uchytení akumulátorov.
- Zatvorte kryt (7).
9.3 Príprava žacej plochy
- Pred kosením starostlivo skontrolujte žaciu plochu.
- Odstráňte kamene, pne, kosti, drôty, hračky a iný predmety, ktoré by mohol výrobok vymrštiť.
- Dbajte na to, aby sa na žacej ploche nenachádzali žiadne osoby.
10 Obsluha
Akumulátorová kosačka na trávu má rezný nástroj, ktorý sa otáča rovnobežne s rovinou kosenia. Je vybavená výkonným a tichým elektromotorom, robustným telesom, ochranným oblúkom, bezpečnostným klúčom, obojstranným vt'ahovaním pri okrajoch trávnika a zberným košom na trávu. Okrem toho je výrobok výškovo prestavitelný v 6 stupňoch a má lahko idúce kolesá. Funkcia ovládacích častí je opísaná v nasledujúcich popisoch.
VAROVANIE
Nebezpečenstvo poranenia!
Pred všetkými prácami s elektrickým náradím (napr. údržbou, výmenou nástroja atd.), ako aj pri jeho preprave a skladovaní, vyberte akumulátor z elektrického náradia. Pri neúmyselnom stlačení zapínača/vypínača hrozí nebezpečenstvo poranenia.
POZOR
Výrobok je súčastou radu 20V IXES a môže byť prevádzkovaný len s akumulátormi tohto radu. Akumuláto-ry sa smú nabíjať len nabíjačkami tejto série. Dodržiavajte pritom údaje výrobcu.
10.1 Kosenie so zberným košom na trávu
POZOR
Výrobok nepoužívajte bez úplne nasadeného zberného koša na trávu ani bez mulčovacej násady.
POZOR
Zberný kôš na trávu vyberajte alebo nasadzujte len vtedy, keď je motor vypnutý a nôž stojí.
10.1.1 Vloženie zberného koša na trávu (5) (obr. 9, 13)
- Zdvihnite vyhadzovaciu klapku (8).
- Zdvihnite zberný kôš na trávu (5) za držadlo (5a).
- Zaveste zberný kôš na trávu (5) do určeného uchytenia zberného koša na trávu na zadnej strane výrobku.
- Odložte vyhadzovaciu klapku (8), ktorá drží zberný kôš na trávu (5) v správnej polohe.
10.1.2 Indikátor hladiny naplnenia (3) na zbernom koši na trávu (5) (obr. 13)
Prúd vzduchu vytváraný nožom dvíha indikátor hladiny naplnenia. Ak je zberný kôš na trávu naplnený, prúd vzduchu sa zastaví. Ak je prúd vzduchu nízky, indikátor hladiny naplnenia sa sklopí. To je upozornenie na vyprázdnenie zberného koša na trávu.
Neobmedzená funkcia indikátora hladiny naplnenia je daná len pri optimálnom prúde vzduchu. Vonkajšie vplyvy, ako je mokrá, hustá alebo vysoká tráva, nízky stupeň kosenia, nečistoty a podobne, môžu zhoršit' prúd vzduchu a funkciu indikátora hladiny naplnenia.
- Otvorená klapka: zberný kôš na trávu sa plní.
- Zatvorená klapka: zberný kôš na trávu je naplnený.
10.1.3 Vyprázdnenie zberného koša na trávu (5) (obr. 9, 13, 14)
VAROVANIE
Ak počas kosenia zostanú ležať zvyšky trávy, musí sa zberný kôš na trávu vyprázdnit'.
- Ak chcete vybrať zberný kôš na trávu (5), zdvihnite vyhadzovaciu klapku (8).
- Zberný kôš na trávu (5) vytiahnite za držadlo (5a). Pri zvesení zberného koša na trávu (5) sa zatvorí vyhadzovacia klapka (8) podľa bezpečnostného predpisu a uzatvorí vyhadzovací otvor.
Ak pri tom ostávajú zaseknuté zvyšky trávy v otvore, za účelom l'ahšieho naštartovania motora je potrebné odtiah-nut' kosačku na trávu dozadu o cca 1 m.
POZOR
Zvyšky reziva v telese kosačky a na pracovnom nástroji neodstraňujte rukou alebo nohami, ale použite vhodné pomôcky, napr. kefu alebo metličku.
Na zaručenie dobrého zberu sa musí po použití vyčistiť zberný kôš na trávu (5).
10.2 Kosenie s mulčovacou násadou
Pri mulčovaní sa rezivo v pripojenom telese kosačky na trávu rozdrví a opät' rozdelí po trávniku. Zbieranie trávy a likvidácia nie je potrebná. Jemné zelené rezivo padá ako prirodzené hnojivo spät' do mačiny, prináša do trávnika vlhkost' a zásobuje ho dôležitými živinami.
UPOZORNENIE
10.2.2 Rozdiel medzi kosením a mulčovaním trávnika (obr. 13, 16)
Pri použití mulčovacieho nadstavca (13) sa pokosená tráva nezbiera do zberného koša na trávu, ale rozmeli a rozdelí sa po trávniku. Živiny obsiahnuté v pokosenej tráve tak rozložia pôdne organizmy a vytvárajú kolobeh živín. Mulčovaný trávnik je preto potrebné hnojit' ovela menej často.
V zásade platí, že trávnik sa musí kosit' pomerne často, aby na trávniku zostávalo len malé množstvo mulče. Preto je najlepšie mulčovať trávnik aspoň raz týždenne a nastavit' kosačku tak, aby ako mulč vznikalo len cca 40 % celkovej výšky trávnika. Ak mulč zostáva ležat' na trávniku viditeľná (napr. počas prvého kosenia v roku alebo pri silnom raste), mal by sa použit' zberný kôš na trávu (5).
10.3 Bezpečnostný kl'úč (14) (obr. 1, 17)
Upozornenie:
- Otvorte kryt (7).
-
Vložte akumulátor (17) podl'a opisu v kapitole 9.2.
-
Zasuňte bezpečnostný klúč (14).
- Zatvorte kryt (7).
! VAROVANIE
Nebezpečenstvo poranenia!
Pred každým uvedením do prevádzky musíte skontrolovat' zariadenie na zastavenie noža. Naštartujte motor tak, ako je opísané v časti 10.4.
- Pustite ochranný oblúk (1). Motor sa vypne a nôž (16) sa zabrzdí.
- Nôž (16) sa musí zastavit do 7 sekúnd.
10.5 Zapnutie/vypnutie výrobku
(obr. 18)
Upozornenie:
Zapnutie
- Pustite ochranný oblúk (1).
- Vytiahnite bezpečnostný klúč (14).
- Vyberte akumulátor.
! OPATRNE
- Pred opätovným použitím skontrolujte všetky skrutky a matice. Utiahnite voľné skrutky.
- Pred opätovným použitím vyprázdnite zberný kôš na trávu.
• Dodržiavajte tiež kapitolu „Skladovanie“.
11 Čistenie aúdržba
! VAROVANIE
Opravárske a údržbárske práce, ktoré nie sú opísané v tomto návode na obsluhu, nechajte vykonat' v odbornej dielni. Používajte len originálne náhradné diely.
⚠️ VAROVANIE
Neodborné údržbárske alebo čistiace práce môžu mat' za následok poranenia!
VAROVANIE
Počas čistenia, opráv a údržby sa môže výrobok neočakávane spustit' a spôsobit' tým poranenia a popáleniny.
- Ochranné zariadenia, vzduchové štrbiny a teleso motora udržiavajte podľa možností bez prachu a nečistôt. Výrobok vydrhnite čistou handričkou* alebo vyfúkajte stlačeným vzduchom* pri nízkom tlaku. Výrobok odporúčame čistit' bezprostredne po každom použití.
- Vetracie otvory musia byt' vždy vol'né.
- Čistenie záhradnou hadicou sa odporúča len pri nízkom tlaku. Vysokotlakový čistič nie je vhodný na čistenie výrobku.
- Odpojte zberný kôš na trávu a vykefujte ho metličkou. Teleso kosačky na trávu môžete tiež nahrubo vyčistiť pomocou metly.
- Spodnú časť kosačky na trávu vyčistite špachtľou a metličkou. Špachtľa pomáha odstraňovat' hrubé a váčšie zvyšky rastlín z oblasti noža (16). Čistenie spodnej časti je jednoduchšie a dôkladnejšie bezprostredne po použití. Vtedy sú nečistoty a zvyšky rastlín ešte čerstvé a dajú sa ľahšie uvoľnit'.
- Nepoužívajte čistiace prostriedky ani rozpúšťadlá, mohli by poškodit' plastové diely výrobku. Dbajte na to, aby sa do vnútra výrobku nedostala voda.
- Skontrolujte, či je vyhadzovanie trávy bez zvyškov a v prípade potreby odstráňte zvyšky trávy.
11.2 Údržba
VAROVANIE
Nebezpečenstvo poranenia!
Pred všetkými prácami s elektrickým náradím (napr. údržbou, výmenou nástroja atd.), ako aj pri jeho preprave a skladovaní, vyberte akumulátor z elektrického náradia. Pri neúmyselnom stlačení zapínača/vypínača hrozí nebezpečenstvo poranenia.
11.2.1 Výmena noža (16) (obr. 19)
VAROVANIE
Pri prácach s poškodeným nožom vzniká nebezpečenstvo poranenia.
– Noste ochranné rukavice!
– Z bezpečnostných dôvodov nechajte nôž ostrit' a vy-važovať len autorizovanou odbornou dielňou. Na dosiahnutie optimálneho pracovného výsledku odporúčame nechat' raz ročne skontrolovat' nôž.
– Pri výmene noža sa smú používať len originálne náhradné diely.
- Pevne držte nôž (16) rukou.
- Vyskrutkujte nožovú skrutku (15) proti smeru hodinových ručičiek pomocou vidlicového klůča veľ. 13 (nie je v rozsahu dodávky).
- Odstráňte nožovú skrutku (15) a podložku.
- Nový nôž (16) namontujte v opačnom poradí. Správne upevnite nožovú skrutku (15). Dbajte na to, aby bol nôž (16) správne umiestnený v upevňovacích svorníkoch a aby lícoval.
- Uťahovací moment nožovej skrutky (15) je 45 Nm. Pri výmene noža (16) vymeňte aj nožovú skrutku (15).
11.2.2 Poškodené nože (16) (obr. 19)
Ak by nôž (16) prišiel do kontaktu s prekážkou:
- Vypnite motor, počkajte, kým sa zastaví, vyberte akumulátor a vytiahnite bezpečnostný klúč.
- Skontrolujte nôž (16), či nie je poškodený.
- Poškodené alebo ohnuté nože (16) sa musia vymenit'.
- Nikdy ohnutý nôž (16) znovu nenarovnávajte.
- Nikdy nepracujte s ohnutým alebo silno opotrebovaným nožom (16), to zapríčiňuje vibrácie a môže mat' za následok d'alšie poškodenia kosačky na trávu.
12 Skladovanie a preprava
Výrobok a jeho príslušenstvo skladujte na tmavom, su-
chom a mieste bez mrazu, ktoré nie je prístupné det'om.
Optimálna skladovacia teplota je 5 °C až 30 °C.
Uchovávajte výrobok v originálnom balení.
Výrobok zakryte na ochranu pred prachom alebo vlhkostou. Návod na obsluhu uschovajte pri výrobku.
VAROVANIE
Nebezpečenstvo poranenia!
Pred všetkými prácami s elektrickým náradím (napr. údržbou, výmenou nástroja atd.), ako aj pri jeho preprave a skladovaní, vyberte akumulátor z elektrického náradia. Pri neúmyselnom stlačení zapínača/vypínača hrozí nebezpečenstvo poranenia.
12.1 Sklopenie horného posuvného strmeňa (2) (obr. 1, 7, 13)
VAROVANIE
Nebezpečenstvo zaseknutia!
Držte posuvný strmeň vždy jednou rukou v najvyššom mieste.
– Nikdy nevkladajte prsty medzi horný a dolný posuvný strmeň.
Horný posuvný strmeň (2) sa dá z dôvodu úspory miesta zložit'.
- Vytiahnite zberný kôš na trávu (5).
- Otvorte rýchloupínaciu páku (2c) na hornom posuvnom strmeni (2).
- Trochu povol'te obidve rýchloupínacie páky (2c) otočením proti smeru hodinových ručičiek.
- Sklopte horný posuvný strmeň (2) nadol. Kábel (10) sa pri tom nesmie priškripnút.
12.2 Príprava na uskladnenie
13 Oprava a objednávanie náhradných dielov
Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.
POZOR
Podľa zákona o zodpovednosti za chyby výrobkov neručíme za chyby, ktoré boli spôsobené neodbornými opravami alebo nepoužívaním originálnych náhradných dielov.
Poverte zákaznícky servis alebo autorizovaného odborníka. To isté platí aj pre diely príslušenstva.
Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.
13.1 Objednávanie náhradných dielov
Pri objednávaní náhradných dielov je potrebné uviest' nasledovné údaje:
- Označenie modelu
- Číslo výrobku
Náhradné diely/príslušenstvo
14 Likvidácia a recyklácia
Upozornenia k baleniu
Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.
Upozornenia k zákonu o elektrických a elektronických zariadeniach (ElektroG)
Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezt' na triedený zber, resp. likvidáciu!
- Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
• Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit.
- Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt zlikvidované!
- Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovať s domovým odpadom.
- Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:
– Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).
- Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.
- Až tri staré elektrické zariadenia jedného typu s maximálnou dlžkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.
- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.
• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečit bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznicky servis výrobcu.
- Tieto vyhlásenia sa vzt'ahujú iba na zariadenia inštalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platit' odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení.
Pokyny k lítiovo-iónovým akumulátorom
Demontujte akumulátor pred likvidáciou prístroja!
- Akumulátor nevyhadzujte do domového odpadu, nehádžte do ohňa (nebezpečenstvo výbuchu) ani do vody. Poškodené akumulátory môžu poškodit' životné prostredie a vaše zdravie, ak z nich uniknú toxické výpary alebo kvapaliny.
- Chybné alebo vybité akumulátory sa musia recyklovat podľa smernice 2023/1542/ES.
- Odovzdajte prístroj a nabíjačku v recyklačnom stredisku. Použité plastové a kovové diely sa môžu roztriedit podľa druhu a tak dopravit na recykláciu.
- Zlikvidujte akumulátory vo vybitom stave. Odporúčame zakryt' póly lepiacou páskou na ochranu pred skratom. Neotvárajte akumulátor.
- Zlikvidujte akumulátory podľa miestnych predpisov. Odovzdajte akumulátory v zbernom stredisku pre batérie na konci životnosti, kde sa dopravia na ekologickú recykláciu. Informujte sa o tom v miestnej spoločnosti na likvidáciu odpadu.
15 Odstraňovanie porúch
V nasledujúcej tabul'ke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit' nápravu, keď váš výrobok nepracuje správne. Ak pomocou toho nedokážete lokalizovat' a odstránit' problém, obrát'te sa na vašu servisnú dielňu.
| Porucha Možná príčina Náprava | | |
| Výrobok sa nedá spustit'. Výkon | akumulátora je slabý. Nabite akumulátor. |
| Akumulátor nie je správne vložený. Zasuňte akumulátor do uchytenia akumulátora.Akumulátor počutelné zapadne. |
| Zapínač/vypínač je chybný. Obrátte sa na našu servisní službu. |
| Motor je chybný. |
| Nepokojný chod, silné vibrácie výrobku. | Uvoľnená rýchloupínacia páka. Skontrolujte rýchloupínaciu páku. |
| Povolené pripevnenie noža. | Skontrolujte pripevnenie noža. |
| Nevyvážený nôž. | Vymeňte nôž. |
| Motor nebeží. | Nepotiahnutý ochranný oblúk. | Potiahnite ochranný oblúk. |
| Bezpečnostný spínač nezasunutý a neotočený. | Zasuňte a otočte bezpečnostný spínač. |
| Motor je chybný. | Vyhl'adajte autorizovaný servis. |
| Vyhadzovanie trávnika je nečisté. | Príliš malá výška kosenia. | Nastavte výšku kosenia. |
| Opotrebovaný nôž. | Vymeňte nôž. |
| Upchatý zberný kôš na trávu. | Vyprázdnite zberný kôš na trávu alebo uvoľnite upchatie. |
16 Záručné podmienky – Séria Scheppach 20V IXES
naše výrobky podliehajú prísnej kontrole kvality. Ak výrobok stále nefunguje správne, veľmi nás to mrzí a žiadame vás, aby ste sa obrátili na naše servisné oddelenie na nižšie uvedenej adrese. Radi vám pomôžeme aj telefonicky na servisnom čísle. Nasledujúce informácie vám majú pomôčť pri bezproblémovom spracovaní a vybavovaní vašej škody.
Pre uplatnenie záručných reklamácií platí nasledovné:
-
Tieto záručné podmienky upravujú naše dodatočné záručné služby výrobcu pre kupujúcich (súkromných koncových používatelov) nových výrobkov. Táto záruka nemá vplyv na zákonné záručné nároky. Zodpovednosť za to nesie predajca, od ktorého ste výrobok zakúpili.
-
Záruka výrobcu sa vzt'ahuje len na chyby vami zakúpeného nového výrobku, ktoré sú spôsobené chybou materiálu alebo výrobnou chybou. Ak sa počas záručnej doby vyskytnú chyby materiálu alebo výrobné chyby, výrobca ako ručitel' poskytne v rámci tejto záruky jednu z nasledujúcich služieb podľa vlastného výberu:
- Bezplatná oprava tovaru.
- Bezplatná výmena tovaru za tovar rovnakej hodnoty (v prípade potreby aj výmena za novší model, ak pôvodný tovar už nie je k dispozícii).
Vymenené výrobky alebo diely sa stávajú naším majetkom. Majte na pamäti, že naše výrobky neboli v súlade s určením skonštruované na komerčné, remeselné ani profesionálne použitie. Nárok na záruku preto nevzniká, ak sa výrobok používal v rámci záručnej doby v komerčných, remeselných alebo priemyselných podnikoch alebo bol vystavený rovnocennému namáhaniu.
3. Z našich záručných služieb sú vylúčené:
- Poškodenie výrobku spôsobené nedodržaním návodu na montáž, nesprávnou inštaláciou, nedodržaním návodu na obsluhu (napr. pripojenie k nesprávnemu sietovému napätiu alebo typu prúdu) alebo údržbových a bezpečnostných nariadení, alebo používaním výrobku v nevhodných okolitých podmienkach, ako aj nedostatočnou starostlivosťou a údržbou.
- Poškodenie výrobku spôsobené nesprávnym alebo neodborným použitím (ako je preťaženie výrobku alebo použitie neschválených nástrojov alebo príslušenstva), preniknutie cudzích predmetov do výrobku (ako je piesok, kamene alebo prach), po-
škodenie pri preprave, použitie sily alebo pôsobením vonkajších vplyvov (ako je poškodenie spôsobené pádom).
– Poškodenie výrobku alebo častí výrobku, ktoré možno pripísať zamýšľanému, zvyčajnému (prevádzkovému) alebo inému prirodzenému opotrebovaniu, ako aj poškodeniu a/alebo opotrebovaniu opotrebovatelných častí.
– Nedostatky na výrobku spôsobené použitím príslušenstva, doplnkov alebo náhradných dielov, ktoré nie sú originálnymi dielmi alebo sa nepoužívajú v súlade s určením.
– Výrobky, ktoré boli zmenené alebo upravené.
– Drobné odchýlky od požadovaného stavu, ktoré sú irelevantné pre hodnotu a použiteľnosť produktu.
– Výrobky, ktoré prešli neoprávnenými zmenami alebo opravami, najmä neoprávnenou tret'ou stranou.
– Ak štítok na výrobku alebo identifikačné informácie výrobku (nálepka na stroji) chýbajú alebo sú nečitateľné.
– Výrobky, ktoré sú silne znečistené, a preto sú odmietnuté servisným personálom.
– Nároky na náhradu škody, ako aj následné škody sú všeobecne vylúčené z týchto záručných služieb.
- Záručná doba je zvyčajne 5 rokov (12 mesiacov pre batérie/akumulátory) a začina plynút odo dňa zakúpenia výrobku. Rozhodujúci je dátum na pôvodnom doklade o kúpe. Nároky na záruku musia byt uplatnené ihned' po tom, ako sa o nich dozviete. Uplatnenie záručných nárokov po uplynutí záručnej doby je vylúčené. Oprava alebo výmena výrobku nebude mat' za následok predĺženie záručnej doby, ani sa touto službou nezačne nová záručná doba na výrobok alebo na akékol'vek inštalované náhradné diely. To platí aj pri použití služby na mieste. Predpokladom uplatnenia záruky je, že výrobca ako ručitel' má možnosť preskúmat' prípad záruky zaslaním tovaru na žiadost' výrobcu. Je potrebné dbat' na to, aby nedošlo k poškodeniu počas prepravy, a to použitím vhodného obalu. Dotknutý výrobok musí byt' predložený alebo zaslaný do zákazníckeho servisu v čistom stave spolu s kópiou dokladu o kúpe – obsahuje údaje o dátume nákupu a názve výrobku. Ak je výrobok zaslaný v neúplnom stave, bez úplného rozsahu dodávky, chýbajúce príslušenstvo bude pri výmene výrobku alebo vrátení peňazí započítané/odpočítané v hodnote. Čiastočne alebo úplne demontované výrobky nie je možné akceptovať ako reklamáciu. V prípade neoprávnenej reklamácie alebo mimo záručnej doby znáša kupujúci vo všeobecnosti prepravné náklady a prepravné riziko. Vopred zaregistrujte reklamáciu na servisnom mieste (pozri nižšie). Zvyčajne je dohodnuté, že chybný výrobok s krátkym popisom chyby bude zaslaný organizovaným vrátením alebo – v prípade opravy mimo záručnej doby – dostatočne zaplateným poštovným v súlade s príslušnými smernicami pre balenie a prepravu na nižšie uvedenú servisnú adresu. Vezmite, prosím, na vedomie, že váš výrobok (v závislosti od modelu) je z bezpečnostných dôvodov bez všetkých prevádzkových materiálov pri vrátení. Výrobok zaslaný do nášho servisného centra musí byt' zabalený tak, aby sa zabránilo poškodeniu reklamovaného výrobku počas prepravy. Po oprave/výmene
vám výrobok bezplatne pošleme spät'. Ak výrobky nie je možné opravit' alebo vymenit', suma peňazí až do výšky kúpnej ceny chybného výrobku môže byt' vrátená podľa nášho vlastného uváženia, s prihliadnutím na zrážku z dôvodu opotrebenia. Tieto záručné služby sú určené len pre pôvodného súkromného kupujúceho a nie sú prenosné ani prevoditelné.
-
Predlženie záručnej doby na 10 rokov: Spoločnost' Scheppach ponúka dodatočné predlženie záruky o 5 rokov na výrobky zo série Scheppach 20V. Záručná doba na tieto výrobky je teda spolu 10 rokov. Vylúčené sú batérie/akumulátory, nabíjačky a príslušenstvo. Toto predlženie záruky môžete uplatnit' zaregistrovaním svojho výrobku Scheppach z tejto oblasti online na adrese https://garantie.scheppach.com najneskôr do 30 dni od dátumu nákupu. Po úspešnej online registrácii dostanete potvrdenie o predlžení záruky súvisiacej s výrobkom.
-
Pre uplatnenie Vášho nároku na záruku sa, prosím, obrát'te na naše servisné centrum.
Neposielajte nám žiadne výrobky bez toho, aby ste nás najprv kontaktovali a prihlásili sa do nášho servisného centra.
Prvý kontakt s naším servisným centrom je povinným predpokladom na uplatnenie týchto záručných príslůubov. Reklamácia musí byť uplatnená do 14 dní od zistenia nedostatku pred uplynutím záručnej doby. To si vyžaduje originálny doklad o kúpe a v prípade potreby potvrdenie o predlžení záruky súvisiacej s výrobkom.
- Čas spracovania - zásielky reklamácií spravidla vybavujeme do 14 dní od prijatia v našom servisnom centre. V prípade, že vo výnimočných prípadoch dôjde k prekročeniu uvedenej doby spracovania, budeme Vás včas informovat'.
- Opotrebovatelné diely sú vo všeobecnosti vylúčené zo záruky! - Opotrebovatelné diely sú: a) dodané, pripojené a/alebo nainštalované batérie/akumulátory, ako aj b) všetky opotrebovatelné diely v závislosti od modelu (vrátane remeňov, pílových kotúčov, vložených nástrojov, brúsnych kotúčov, filtrov, uhlíkových kief atd., pozri návod na obsluhu). Batérie alebo akumulátory, ktoré sú úplne vybité alebo majú poškodené teleso a/alebo póly batérie, sú zo záruky vylúčené.
- Rozpočet nákladov - výrobky, na ktoré sa záruka nevztahuje alebo už nevztahuje, budú opravené za poplatok. Na požiadanie môžete zaslat' chybné výrobky na cenovú ponuku a v prípade potreby dat' servisnému centru písomný súhlas na opravu (poštou, e-mailom). Žiadne d'alšie spracovanie sa neuskutoční bez schválenia opravy.
Záručné podmienky platia len v aktuálnom znení v čase reklamácie a nájdete ich na našej domovskéj stránke (www.scheppach.com). V prípade prekladov je vždy rozhodujúca nemecká verzia.
89335 Ichenhausen (Nemecko)
Telefón: +800 4002 4002 ·
E-mail: customerservice.SK@scheppach.com
Internet: https://www.scheppach.com
Vyhradzujeme si právo vykonat' zmeny týchto záručných podmienok kedykolvek bez predchádzajúceho upozornenia.
17 EÚ vyhlásenie o zhode
Preklad originálneho vyhlásenia o zhode
Výrobca:
Scheppach GmbH
Na vlastnú zodpovednosť vyhlasujeme, že tu popísaný výrobok je v súlade s platnými smernicami a normami.
Značka: SCHEPPACH
* Vyššie opísaný predmet vyhlásenia je v súlade s predpismi smernice Európskeho parlamentu a Rady 2011/65/EÚ z 8. júna 2011 o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.
Aplikované normy:
EN 62841-1:2015/A11:2022; EN IEC 62841-4-3:2021/A11:2021;
EN IEC 55014-1:2021; EN IEC 55014-2:2021
Osoba splnomocnená pre dokumentáciu:
Stefan Hartinger
Günzburger Str. 69
D-89335 Ichenhausen
