MS16146 - žoliapjovė SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Benzininė žoliapjovė
Prekės ženklas	Scheppach
Modelis	MS16146
Variklio tipas	4 taktų variklis, aušinamas oru
Darbinis tūris	161 cm³
Variklio sūkiai	2800 aps./min.
Galia	3,0 kW (4,1 AG)
Kuras	Benzinas be švino (maks. 5% bioetanolio)
Kuro bako talpa	1,3 L
Variklio alyva	SAE 30 arba 10W30, talpa 0,35 L
Pjovimo plotis	46 cm
Pjovimo aukščio diapazonas	25-75 mm (7 pozicijų)
Surinkimo krepšio talpa	55 L
Svoris	28,8 kg
Garso slėgio lygis (LpA)	82 dB(A)
Garso galios lygis (LWA)	93,1 dB(A)
Vibracija	7,38 m/s²
Pavarų sistema	Galinė trauka
Funkcijos	Mulčiavimas, šoninis išmetimas, surinkimo krepšys
Užvedimas	Traukos starteris
Saugos įtaisai	Variklio stabdys, išmetimo gaubtas, variklio stabdymo svirtis
Priežiūra	Valymas po naudojimo, metinis alyvos keitimas, peilio keitimas, oro filtrą, žvakę
Eksploatacinės dalys	Žvakė, oro filtras, kuro filtras, peilis, diržas
Garantija	Teisinė, taikant sąlygas

Dažnai užduodami klausimai - MS16146 SCHEPPACH

Kokia yra kuro bako talpa?

Žoliapjovės Scheppach MS16146 kuro bakas talpina 1,3 litro. Naudokite benziną be švino, kuriame yra ne daugiau kaip 5% bioetanolio.

Kaip reguliuoti pjovimo aukštį?

Pjovimo aukštis reguliuojamas centrine svirtimi (13 pav.). Ji turi 7 pozicijas nuo 25 iki 75 mm. Patraukite svirtį į išorę, pasirinkite norimą aukštį, tada atleiskite, kad ji užsifiksuotų. Atlikite šį reguliavimą išjungę variklį ir atjungę uždegimo žvakės laidą.

Kaip atlikti mulčiavimą?

Norėdami mulčiuoti, išimkite surinkimo krepšį ir įstatykite mulčiavimo adapterį (pateikta detalė) į išmetimo angą, tada uždarykite išmetimo gaubtą. Mulčiavimas rekomenduojamas ant trumpos ir sausos vejos.

Kada reikia keisti variklio alyvą?

Variklio alyva turi būti keičiama kartą per metus, geriausia, kai variklis šiltas, prieš sezoną. Naudokite SAE 30 arba 10W30 alyvą (talpa 0,35 L). Naudotą alyvą šalinkite pagal reglamentus.

Ką daryti, jei žoliapjovė neužsiveda?

Patikrinkite, ar variklio stabdžio svirtis laikoma nuspausta, ar bake yra benzino, ar žvakė švari, ir ar oro filtras neužsikimšęs. Esant šaltam orui, naudokite starterį. Jei problema išlieka, žr. trikčių šalinimo lentelę instrukcijoje.

Kaip išvalyti oro filtrą?

Oro filtrą reikia tikrinti kas 25 darbo valandas. Nuimkite filtro dangtelį, išimkite kempinės filtrą, išvalykite suslėgtu oru arba pabaksnodami. Niekada nenaudokite benzino ar degių tirpiklių.

Kokia yra alyvos nuleidimo procedūra?

Padėkite plokščią indą po žoliapjove, atsukite alyvos matuoklį, tada pakreipkite žoliapjovę, kad alyva visiškai ištekėtų. Tada įpilkite naujos alyvos iki viršutinės matuoklio žymos (apie 0,35 L). Neveržkite matuoklio tikrindami lygį, tiesiog įkiškite.

Kaip pakeisti peilį?

Mūvėkite apsaugines pirštines. Ištuštinkite kuro baką, tada atsukite centrinį peilio varžtą (priveržimo momentas: 45 Nm). Pakeiskite peilį originalia detale ir užveržkite. Jei reikia, pakeiskite ir tvirtinimo varžtą. Peilį galąskite specializuotame servise.

Kokios yra svarbios saugos instrukcijos?

Prieš naudodami perskaitykite visą instrukciją. Dėvėkite tvirtus batus ir ilgas kelnes. Nepjaukite basomis. Laikykite vaikus ir gyvūnus atokiai. Niekada nepjaukite kylant ar leidžiantis šlaitu: pjaukite skersai. Prieš bet kokią priežiūrą išjunkite variklį. Naudokite klausos apsaugą.

Kaip laikyti žoliapjovę žiemą?

Siurbimo pompa ištuštinkite kuro baką, tada paleiskite variklį, kol likęs kuras išdegs. Pakeiskite alyvą. Išsukite žvakę, į cilindrą įpilkite 20 ml alyvos ir švelniai patraukite starterį. Išvalykite prietaisą ir laikykite sausoje, vėdinamoje vietoje.

NAUDOJIMO INSTRUKCIJA MS16146 SCHEPPACH

Simbolių ant įrenginio aiškinimas

		Prieš naudodami atsižvelkite j visus saugos nurodymus.
		Prieš pradėdami eksploatuoti perskaitykite visą naudojimo instrukcijos tekstą ir jj supras-kite.
		Nepjaukite ant šlaito aukštyn j jj arba žemyn nuo jo.
		Prieš eksploatuodami vejapjovę, pašalinkite aplink gulinčias mažas dalis, kurios gali būti nusviestos.
		Pavojus dėl nusviedžiamų dalių veikiant varikliui.Būtinai laikykitės saugaus atstumo.
		Įsitikinkite, kad kiti asmenys laikosi pakankamo saugaus atstumo. Nesusiję asmenys visada turi laikytis atstumo nuo įrenginio.
		Prieš atlikdami techninės priežiūros darbus, pašalinkite uždegimo žvakės kištuką.
		Laikykite rankas ir kojas toliau nuo besisukančių peilių.
		Laikykite rankas ir kojas toliau nuo besisukančių peilių.
		Svarbu. Išmetamosios dujos yra nuodingos. Todėl neeksploatuokite variklio nevėdinamo-se srityse
		Dėmesio: karštas paviršius – pavojus nudegti
		Naudokite klausos ir akių apsaugą!
		DĖMESIO! Eksploatacinės medžiagos yra degios ir sprogios – pavojus nudegti
		Bako talpa
		Variklinė alyva
		Peilio ilgis. Maks. pjovimo plotis
		Garantuotasis garso galios lygis
	[HKYS]	Gaminys atitinka galiojančias Europos direktyvas.
		Nejšilusio variklio paleidimo „Primer“ mygtukas
		Alyvos lygio kontrolė
		DRIVE – pavaros svirtisSTOP – variklio sustabdymo svirtis

Turinys:

1. |vadas.... 141
2. lrenginio aprašymas.... 141
3. Komplektacija.... 141
4. Naudojimas pagal paskirti....142
5. Saugos nurodymai 142
6. Techniniai duomenys.... 144
7. Prieš pradedant eksploatuoti 145
8. Valdymas.... 145
9. Techninė priežiūra ir valymas 148
10. Laikymas 150
11. Utilizavimas ir pakartotinis atgavimas.... 150
12. Sutrikimų šalinimas .... 150

Puslapis:

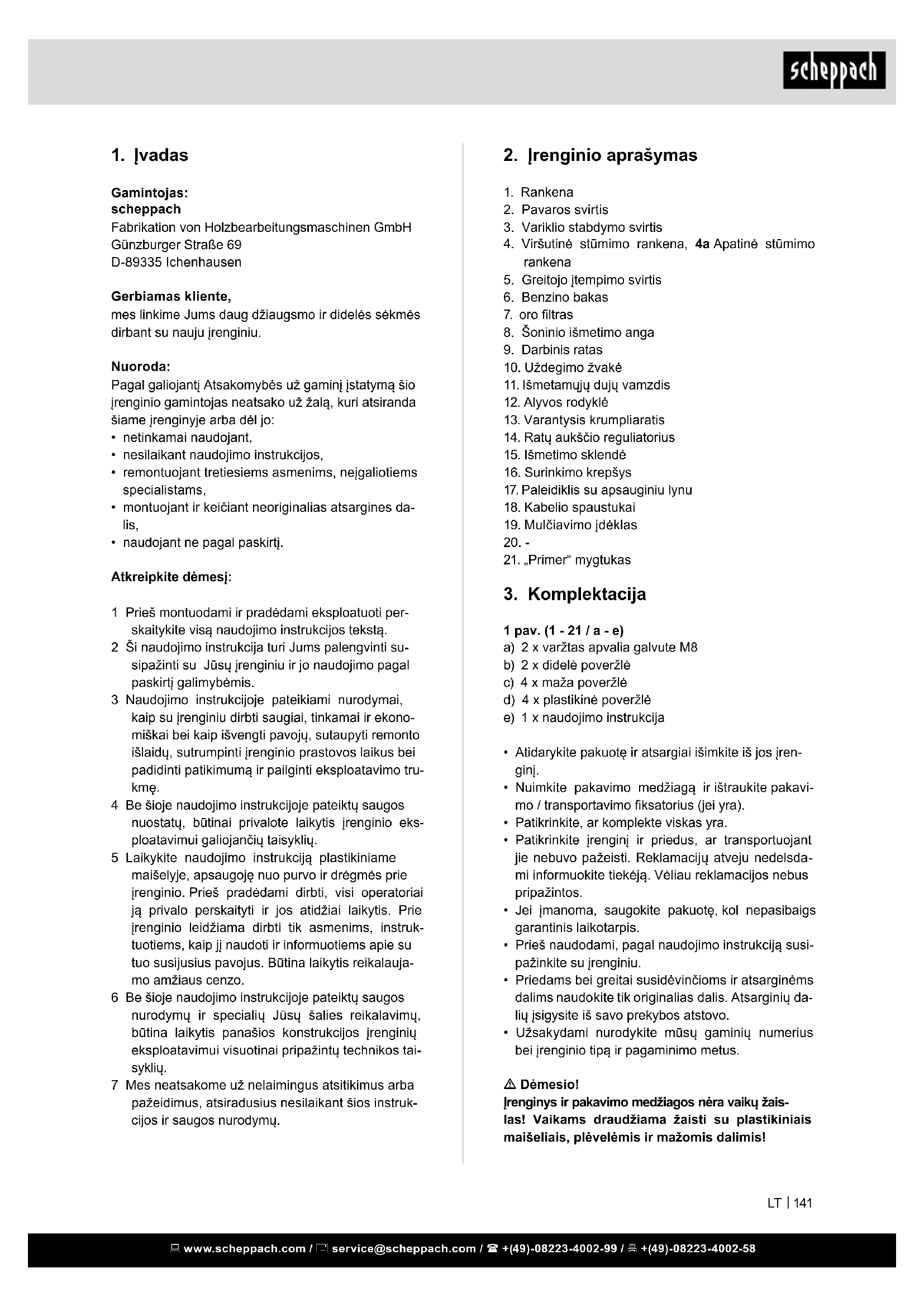

1. Ivadas

Gamintojas:

scheppach

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti.

Atkreipkite dèmesj:

1 Prieš montuodami ir pradėdami eksploatuoti perskaitykite visą naudojimo instrukcijos tekstą.
2 Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.
3 Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.
4 Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.
5 Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie jrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalauja-mo amžiaus cenzo.
6 Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis panašios konstrukcijos įrenginių eksploatavimui visuotinai pripažintų technikos tai-syklių.
7 Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas

1. Rankena
2. Pavaros svirtis
3. Variklio stabdymo svirtis
4. Viršutiné stūmimo rankena, 4a Apatiné stūmimo rankena
5. Greitojo jtempimo svirtis
6. Benzino bakas
7. oro filtras
8. Šoninio išmetimo anga
9. Darbinis ratas
10. Uždegimo žvakė
11. Išmetamuju duju vamzdis
12. Alyvos rodyklé
13. Varantysis krumpliaratis
14. Ratų aukščio reguliatorius
15. Išmetimo sklendė
16. Surinkimo krepšys
17. Paleidiklis su apsauginiu lynu
18. Kabelio spaustukai
19. Mulčiavimo jdėklas
21. „Primer“ mygtukas

3. Komplektacija

1 pav. (1 - 21 / a - e)

a) 2 x varžtas apvalia galvute M8
b) 2 x didelé poveržlé
c) 4 x maža poveržlě
d) 4 x plastikiné poveržlé
e) 1 x naudojimo instrukcija

• Atidarykite pakuotę ir atsargiai išimkite iš jos jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamaciju atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su jrenginiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus.

⚠ Dèmesio!

Irenginys ir pakavimo medžiagos néra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis!

⚠️ PAVOJUS

Pavojus praryti ir uždusti!

4. Naudojimas pagal paskirti

Mašina atitinka galiojančia EB Mašinų direktyvą. Prieš pradedant dirbti, reikia sumontuoti visus mašinos apsauginius ir saugos įtaisus.

• Darbo zonoje operatorius yra atsakingas už trečiuosius asmenis.
• Mašina sukonstruota valdyti vienam asmeniui.
• Laikykitės visų saugos ir pavojų nuorodu ant mašinos.
• Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.
• Naudokite tik techniškai nepriekaištingos būklės mašiną ir tik pagal paskirtį, atsižvelgdami į saugą ir pavojus bei laikydamiesi naudojimo instrukcijos!
• Ypač nedelsdami pašalinkite (paveskite pašalinti) sutrikimus, galinčius paveikti saugą!
• Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.
• Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
• Mašiną leidžiama naudoti, techniškai prižiūrėti arba remontuoti tik kvalifikuotiems asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus. Atlikus savavališkas mašinos modifikacijas, už su tuo susijusią žalą gamintojas neatsako.
• Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir įrankiais.
• Bet koks kitoks naudojimas laikomas ne pagal pa-skirtį. Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui.
• Irenginys néra skirtas naudoti komerciniams, amatiniams arba pramoniniams tikslams.
• Jei nesate tikri, ar darbo sąlygos yra saugios, ar nesaugios, su mašina nedirbkite.
• Vejapjovė skirta privačiam naudojimui namuose ir sode. Privačiam naudojimui ir sodui skirtos vejapjovės yra tokios, kurių kasmetinis naudojimas paprastai neviršija 50 valandų ir kurie dažniausiai naudojami žolei bei vejaj prižiūrėti, tačiau ne viešuose želdiniuose, parkuose, sporto aikštėse bei žemės ir miškų ūkyje.

Dèmesio! Dél naudotojo kūnui kylančio pavjoaus vejapjovės negalima naudoti šiems darbams: gyvatvorėms ir krūmams karpyti, vijokliniams augalams pjaustyti ir smulkinti arba vejai ant stogo augalų arba balkoninėse dėžėse pjauti bei pėsčiųjų takams valyti ir kaip smulkintuvo, skirto nupjautiems medžiams ir krūmams smulkinti. Be to, vejapjovės negalima naudoti kaip kultivatoriaus-motobloko dirvos nelygumams, pvz., kurmiarausiams, lyginti.

- Saugumo sumetimais vejapjovės negalima naudoti kaip kitų visų rūšių darbo įrankių ir įrankių rinkinių varančiojo agregato.

⚠️ ISPĖJIMAS

Prieš pradėdami eksploatuoti įrenginį, savo pačių saugumui užtikrinti atidžiai perskaitykite šį žinyną ir bendrąsias saugos nuorodas. Kai įrenginį perleidžiate tretiesiems asmenims, visada pridėkite šią naudojimo instrukciją.

5. Saugos nurodymai

Šioje naudojimo instrukcijoje su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu: m

Be to, eksploatavimo instrukcijoje yra kitų svarbių teksto vietų, kurios pažymėtos žodžiu „DĖMESIO!“.

⚠️ PAVOJUS

Nesilaikant šio nurodymo, kyla didelis pavojus gyvybei arba pavojus patirti gyvybiškai pavojingų sužalo-jimų.

⚠️ ISPĖJIMAS

Nesilaikant šio nurodymo, kyla pavojus gyvybei arba pavojus sunkiai susižaloti.

⚠️ ATSARGIAI

Nesilaikant šio nurodymo, kyla pavojus patirti nuo lengvų iki vidutinio sunkumo sužalojimų.

⚠ NURODYMAS

Nesilaikant šio nurodymo, kyla pavojus pažeisti jrenginį arba kitus daiktus.

⚠️ Dèmesio!

Naudodami jrenginius, būtina laikytis saugos reikalavimų, kad būtų išvengta sužalojimų ir pažeidimų. Todėl atidžiai perskaitykite šią naudojimo instrukciją / saugos nurodymus. Padėkite juos į saugią vietą, kad bet kada galėtumėte gauti informacijos. Jei jrenginį turite perduoti kitiems asmenims, visada perduokite kartu ir šią naudojimo instrukciją / saugos nurodymus. Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

Kas negalima naudotis jrenginiu:

• Vaikai ir kiti asmenys, kurie nėra susipažinę su naudojimo nurodymais (vietos nuostatose gali būti nustatytas naudotojo amžiaus cenzas)
• Alkoholio, narkotikų ir medikamentų veikiami, pavargę arba ligoti asmenys

Saugos nurodymai ranka valdomoms vejapjovėms Nuorodos

- Atidžiai perskaitykite naudojimo nurodymus. Susipažinkite su nustatymais ir tinkamu mašinos naudojimu.

• Niekada neleiskite vaikams arba kitiems asmenims, kurie néra susipažinę su naudojimo nurodymais, naudoti vejapjovės. Naudotojo amžiaus cenzą gali nustatyti vietos nuostatos.
• Niekada nepjaukite, kai šalia yra kitų asmenų, ypač vaikų, arba gyvūnų. Nepamirškite, kad mašinos operatorius arba naudotojas yra atsakingas už ne-laimingus atsitikimus, susijusius su kitais asmeni-mis arba jų turtu.
• Jei jrenginj turite perduoti kitiems asmenims, visa-da perduokite kartu ir šią naudojimo instrukcija.
• Pjaunant visada reikia avéti tvirtus batus ir mūvėti ilgas kelnes. Nepjaukite basi arba avėdami lengvais sandalais.
• Patikrinkite teritoriją, kurioje naudojama mašina, ir pašalinkite visus daiktus, pvz., akmenis, žaislus, lazdas ir kt., kurie gali būti pagriebti ir nusviesti j šalj.

⚠️ ISPĖJIMAS

Benzinas yra labai degus:

• Laikykite benziną tik tam skirtose talpyklose.
• Pilkite degalus tik lauke ir juos pildami nerūkykite.
• Prieš paleisdami variklj, pripildykite benzino. Veikiant varikliui arba esant karštai vejapjovei, negalima atidarinėti užsukamo bako dangtelio arba papildyti benzino.
• Benzino išbėgus per kraštus, nemėginkite paleisti variklio. Vietoj to, pašalinkite mašiną nuo benzinu užteršto ploto. Mėginkite bet kokio bandymo uždegti, kol išgaruos benzino garai.
• Saugumo sumetimais, esant pažeidimui, pakeiskite benzino baką ir kitus użsukamus bako dangtelius.
• Niekada nelaikykite benzino šalia uždegimo šaltinio. Visada naudokite patikrintą kanistrą. Laikykite benziną toliau nuo vaikų.
• Pakeiskite sugedusius slopintuvus
• Prieš naudodami apžiūrimosios kontrolės būdu patikrinkite, ar pjovimo įrankiai, tvirtinimo kaiščiai ir visas pjovimo mazgas néra susidėvėję ir pažeisti. Norint išvengti disbalanso, nusidėvėjusius ir pažeistus įrankius bei tvirtinimo kaiščius galima keisti tik komplektais.
• Naudodami jrenginius su keliais peiliais atkreipkite dèmesj i tai, kad sukantis vienam peiliui gali pradėti suktis kiti peiliai.

Valdymas

• Nepalikite vidaus degimo variklio veikti uždarose patalpose, kuriose gali kauptis pavojingas anglies monoksidas.
• Pjaukite tik dienos šviesoje arba su geru dirbtiniu apšvietimu. Jei jmanoma, stenkitės nenaudoti įrenginio, esant šlapiai žolei.
• Naudoti vejapjovę siaučiant audrai draudžiama – žaibo smūgio pavojus!
• Visada stověkite stabiliai, ypač ant šlaitu.
• Valdykite mašiną tik žingsnio greičiu.

• Mašinoms ant ratų galioja: Pjaukite skersai šlaito, niekada aukštyn i ji arba žemyn nuo jo.

• Būkite ypač atsargūs, kai ant šlaito keičiate važia-vimo kryptj.

• Nepjaukite ant itin stačių šlaitų ir šalia šiukšlynų, griovių arba tvenkinių. Būkite ypač atsargūs, kai vejapjovę apsukate arba traukiate prie savęs.
• Sustabdykite pjovimo peilj, kai vejapjovę reikia paversti, transportuodami kitokiu paviršiumi, o ne žole, ir kai vejapjovę judinate nuo pjaunamo paviršiaus ir jo link.
• Niekada nenaudokite vejapjovės su pažeistais apsauginiais įtaisais arba apsauginėmis grotelėmis ar pritvirtintais apsauginiais įtaisais, pvz., atmušais ir (arba) žolės surinkimo įtaisais.
• Nekeiskite standartinių variklio nustatymų ir jo nepersukite.
• Prieš paleisdami variklj, atleiskite variklio stabdžio.
• Paleiskite variklj atsargiai pagal gamintojo nurodymus. Laikykite kojas pakankamu atstumu iki pjovimo peilio.
• Paleidžiant variklj, vejapjovės negalima paversti, išskyrus, kai vejapjovę proceso metu reikia pakelti. Tokiu atveju paverskite ją tik tiek, kiek to būtinai reikia, ir kelkite ją tik nuo naudotojo nusuktoje pusėje.
• Nepaleiskite variklio, kai stovite priešais išmetimo kanalą.
• Niekada nekiškite rankų arba kojų prie besisukančių dalių arba po jomis. Visada laikykitės atstumo nuo išmetimo angos.
• Niekada nekelkite arba neneškite vejapjovės su veikiančiu varikliu.
• Išjunkite variklj ir ištraukite uždegimo žvakės kištuka bei įsitikinkite, kad judančios dalys sustojo:
• prieš šalindami blokuojančius daiktus arba sangrūdas išmetimo kanale,
• prieš tikrindami, valydami vejapjovę ar atlikdami darbus prie jos,
• patekus svetimkūniui. Patikrinkite, ar vejapjovė nepažeista, ir, prieš paleisdami iš naudojo arba dirbdami su vejapjove, atlikite reikalingus remonto darbus. Jei vejapjovė pradeda nejprastai stipriai vibruoti, iš karto patikrinkite.
• Išjunkite variklj:
• kai pasišalinate nuo vejapjovės,
• prieš pildami degalus.
• Eksploatuojant mašiną per dideliu greičiu, gali padidėti nelaimingų atsitikimų pavojus.
• Būkite atsargūs atlikdami mašinos nustatymo darbus ir stenkitės neprisispausti pirštų tarp judančio pjovimo įrankio ir standžių įrenginio dalių.
• Būkite ypač atsargūs pjaudami ant paslankaus grunto, prie arti esančių šiukšlynų, griovių ir tvenkinių.
• Naudotojas turi būti pakankamai apmokytas, kaip naudoti, nustatyti ir valdyti jrenginį (jskaitant draudžiamus valdymo veiksmus).

• Reguliariai tikrinkite jrenginj ir prieš kiekvieną naudojimą jsitikinkite, kad visi paleidimo fiksatoriai ir liečiamieji jungikliai tinkamai veikia.

• Netinkamai atliekant techninę priežiūrą, naudojant netinkamas atsargines dalis arba pašalinus ar modifikavus saugos įtaisus, gali būti pažeistas įrenginys ir sunkiai sužalotas prie jo dirbantis asmuo.

• Atkreipkite dėmesį į tai, kad vejapjovės saugos sistemomis arba įtaisais nebūtų manipuliuojama ir jie nebūtų išaktyvinti.
• Atkreipkite dėmesį į tai, kad naudotojas užplombuotų variklio sūkių skaičiaus reguliatoriaus nustatymų negalima nei keisti, nei jais manipuliuoti.
• Naudokite tik gamintojo rekomenduojamus pjovimo įrankius ir priedus. Naudojant kitus įstatomus įrankius ir priedus, naudotojui kyla pavojus susižeisti.
• Visada palaikykite gerą darbinę vejapjovės būse- ną.
• Būtina daryti pakankamas pertraukas, kad būtų sumažėtų triukšmas ir vibracija.

Pavojai ir apsaugos priemonės

Neatsižvelgimas i ergonomijos principus

Aplaidus asmeninių apsauginių priemonių nau- dojimas

Dél aplaidaus asmeninių apsauginių priemonių naudojimo arba jų nenaudojimo, galima sunkiai susižaloti.

- Naudokite nurodytas apsaugines priemones.

Žmogaus elgsena, netinkama elgsena

- Atlikdami bet kokius darbus, visada būkite visiš-kai susikoncentravę.

⚠ Liekamasis pavojus – jo niekada negalima atmesti.

Pavojus dėl triukšmo

Klausos sutrikdymas

Ilgesnji laiką dirbant su jrenginiu be apsaugų, gali būti sutrikdyta klausa.

– Naudokite klausos apsaugą.

Elgsena avariniu atveju

Įvykus nelaimingam atsitikimui, imkitės reikalingų atitinkamų pirmosios pagalbos priemonių ir kuo skubiau iškvieskite kvalifikuotą gydytoją.

6. Techniniai duomenys

Variklio tipas		4-taktis variklis / aušinamas oru
Darbo tūris: 161 cm3
Darbinis sūkių skaičius	2800 min.	-1
Galia 3,0 kW / 4,1 AG
Degalai	Standartinis benzinas / bešvinis, maks. 5 % bioetanolio
Bako talpa 1,3 l
Variklinė alyva SAE 30 / 10W30
Bako talpa / alyva 0,35 l
Pjovimo aukščio reguliavimas	25–75 mm / 7-gubas
Surinkimo krepšio talpa 55 l
Pjovimo plotis 46 cm
Svoris 28,8 kg

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmo susidarymo duomenys, išmatuoti pagal tam tikrus standartus:

Garso slégis L_pA = 82,0 dB(A)

Matavimo neapibréžtis K_PA = 3,0 dB(A)

Garso galia L_WA = 93,1 dB(A)

Matavimo neapibréžtis K_PA = 2,35 dB(A)

Naudokite klausos apsauga.

Dėl triukšmo galima prarasti klausą.

Vibracija A _nv (kairėje / dešinėje) = 7,38 m/s ^2

Matavimo neapibréžtis K_PA = 1.5 m/s^2

Apribokite susidaranti triukšma ir vibraciją iki minimu- mo!

• Naudokite tik nepriekaištingus jrenginius.
• Irenginj regulariai techniškai prižiūrėkite ir valykite.
• Pritaikykite savo darbo būdą jrenginiui.
• Neperkraukite jrenginio.
• Prireikus paveskite jrenginį patikrinti.
• Kai jrenginys nenaudojamas, jj išjunkite.
• Mūvėkite pirštines.

Ilgesnį laiką naudojant benzininę vejapjovę, dėl vibracijos gali atsirasti kraujotakos sutrikimų (baltų pirštų liga).

Informacijos apie naudojimo trukmę šiuo atveju pateikti negalima, nes ji skirtingiems asmenims galima skirtis.

Šiam reiškiniui įtakos gali turėti šie veiksniai:

• operatoriaus rankų kraujotakos sutrikimai
- žema aplinkos temperatūra
- ilga naudojimo trukmė

Todėl rekomenduojama mūvėti šiltas darbines pirštines ir reguliariai daryti darbo pertraukas.

7. Prieš pradedant eksploatuoti

komponentų surinkimas.

Pristatant kai kurios dalys yra išmontuotos. Surinkti lengva, kai laikomasi tolesnių nuorodu.

Nurodymas!

Norint surinkti ar atlikti techninės priežiūros darbus, Jums reikia toliau nurodyto papildomo įrankio, kuris nejeina į komplektaciją:

• plokščios alyvos surinkimo vonios (alyvai pakeisti),
  • matavimo indo, 1 litro (atsparaus alyvai / benzinui),
• benzino kanistro (5 litru pakanka maždaug 6 darbo valandoms),
• piltuvo (tinkančio bako benzino pripildymo atvamzdžiui),
• buitinių šluosčių (alyvos / benzino likučiams nuvalyti; utilizuojama degalinėje),
• benzino išsiurbimo siurblio (plastikinio; galima jsigyti statybinių prekių parduotuvėse),
• alyvos ąsotėlio su rankiniu siurbliu (galima įsigyti statybinių prekių parduotuvėse),
  • 0,35 I variklinés alyvos SAE 30.

Montavimas

1. Išimkite vejapjovę ir primontuojamas dalis iš pa- kuotės bei patikrinkite, ar yra visos dalys.
2. Apatinę stūmimo rankeną prisukite varžtu (a), viena maża poveržle (c) ir viena plastikine veržle (d) abiejose vejapjovės pusėse. Tuo metu atkreipkite dėmesį į tai, kad apsauginiai lynai, kurie pritvirtinami vėliau, nebūtų ant kelio (2–3 pav.).
3. Viršutinę stūmimo rankeną abiejose pusėse prisukite prie apatinės stūmimo rankenos greitojo įtempimo svirtimi (5), didele poveržle (b), maža poveržle (c) ir plastikine veržle (d) (4–5 pav.). Atkreipkite dėmesį į tai, kad greitojo įtempimo svirties fiksavimo poveržlės būtų tinkamai ištiesintos, kad išliktų greitojo įtempimo funkcija.
4. Užkabinkite paleidiklio su apsauginiu lynu (17) rankeną už tam skirto kablio, kaip parodyta 6 pav.
5. Apsauginius lynus pridedamais kabelių spaustukais (18) (7 pav.) užfiksuokite prie stūmimo rankenos.
6. Atlenkite surinkimo krepši (16) ir užfiksuokite plastikiniais spaustukais prie rėmo. (8 pav.)
7. Pjovimas su surinkimo krepšiu: pakelkite išmetimo sklendę (15) viena ranka ir už-kabinkite surinkimo krepši (16), kaip parodyta 9 pav.
8. Mulčiavimas: jei sumontuotas, nuimkite surinkimo krepšj (16) ir jdėkite mulčiavimo jdėklą (19), kaip parodyta 10- 12 pav.

Dèmesio:

Mulčiuojant šoninio išmetimo angos uždangalas neturi būti sumontuotas.

Pjovimo aukščio nustatymas

⚠ Dèmesiol Reguliuoti pjovimo aukštį leidžiama tik išjungus variklj ir ištraukus uždegimo žvakės kištuką.

• Prieš pradėdami pjauti patikrinkite, ar pjovimo įrankiai neatšipo ir nepažeistos jų tvirtinimo priemonės.
• Prireikus pakeiskite visą atšipusių ir (arba) pažeistų pjovimo įrankių visą komplektą, kad nesusidarytų disbalansas. Atlikdami šią patikrą, išjunkite variklį ir ištraukite uždegimo žvakės kištuką.
• Pjovimo aukštis nustatomas ratų aukščio regulatoriumi (13 pav./14 poz.). Galima nustatyti 5 skirtingus pjovimo aukščius.
• Patraukite nustatymo svirti i isorę ir nustatykite norimą pjovimo aukstį. Svirtis užsifiksuoja norimoje padėtyje (13 pav.).

Pjovimo ploto paruošimas

Prieš pjaudami atidžiai patikrinkite plotą, kurį reikia nupjauti. Pašalinkite akmenis, lazdas, kaulus, vielas, žaislus ir kitus daiktus, kuriuos gali nusviesti įrenginys.

8. Valdymas

⚠️ Dèmesio!

Variklis pristatomas be alyvos. Todėl prieš eksploatacijos pradžią būtinai pripildykite alyvos. Tam naudokite standartinę universalią alyvą (SAE 30). Alyvos lygį reikia tikrinti prieš kiekviena pjovimą.

Taip pat reikia pripildyti benzino, nes ir jo nebūna pristačius.

• Norint išvengti netikėto vejapjovės paleidimo, ji yra su variklio stabdžiu (1 pav., 3 poz.), kurį reikia aktyvinti prieš paleidžiant vejapjovę. Atleidus variklio stabdžio svirtį, ji turi grįžti į pradinę padėtį, o variklis išjungiamas automatiškai.
• Patraukite variklio stabdymo svirtį (3) ir stipriai patraukite už paleidiklio su apsauginiu lynu (17). (14 pav.) DĖMESIO: pjovimo peilis sukasi taip pat ir atleidus variklio stabdymo svirtį, kai tik patraukiama už paleidiklio su apsauginiu lynu. Atkreipkite dėmesį į tai, kad pjovimo peilio pavojaus zonoje nebūtų kūno / pašalinių dalių.
• Pradėjus veikti varikliui, paspauskite pavaros svirtį (2) rankenos link (1), kad jungtumėte vejapjovės pavarą.
• Prieš pjaudami veją, ši procesą turėtumėte kelis kartus pakartoti, kad būtumėte tikri, jog viskas veikia.

⚠️ ISPÈJIMAS

Kaskart, kai turite atlikti kokius nors Jūsų ve- japjovės nustatymo ir (arba) remonto darbus, pa- laukite, kol peilis nebesisuks.

Prieš atlikdami variklio nustatymo, techninės priežiūros ir remonto darbus, išjunkite variklj ir ištraukite uždegimo žvakės kištuką.

Pavaros naudojimas:

• Variklio stabdys (3): Norėdami išjungti variklj, naudokite svirtj. Kai atleidžiate svirtj, variklis ir pjovimo peilis sustoja automatiškai.
• Norėdami pjauti, patraukite pavaros svirtį (2) rankenos (1) link. Prieš pjaudami turėtumėte kelis kartus patikrinti paleidimo / stabdymo svirtį. Isitikinkite, kad starterio trauklė lengvai juda.
• Pavaros svirtis (2): Ją aktyvinus, użdaroma važiavimo pavaros mova ir veikiant varikliui vejapjovė pradeda važiuoti. Laiku atleiskite valdymo svirtį, kad sustabdytumėte važiuojančią vejapjovę. Prieš pirmą kartą pjaudami pamėginkite pradėti važiuoti ir sustabdyti, kol susipažinsite su važiavimo veiksena.

Ispėjamoji nuoroda: paleidus variklj, pjovimo peilis sukasi.

Svarbu: prieš paleisdami variklj kelis kartus pajudinkite variklio stabdj, kad patikrintumėte, ar stabdymo lynas taip pat gerai veikia.

Atkreipkite dėmesį: variklis numatytas žolės pjovimo greičiui ir žolės išmetimui į surinkimo krepšį bei ilgai variklio eksploatavimo trukmei.

• Patikrinkite alyvos lygi.
- Atidarykite bako dangtelj ir pripildykite j benzino baką (6) mażdaug 1,4 litro benzino iki apatinio bako pildymo atvamzdžio taško. Degalams pilti naudokite piltuvą ir matavimo indą. Neperpildykite bako. Naudokite šviežius, švarius degalus, kuriuose nėra švino. Jokiu būdu nemaišykite alyvos su benzinu. Pirkite tokį degalų kiekį, kurį galite suvartoti per 30 dienų, kad būtų garantuotas degalų šviežumas.

Atkreipkite dėmesį: naudokite bešvinį standartinį benziną maks. su 5% bioetanolio.

⚠️ ISPĖJIMAS

Visada naudokite tik saugų benzino kanistrą. Pildami benziną nerūkite. Pašalinkite visus alyvos arba benzino likučius. Prieš pildami benziną, išjunkite variklj ir leiskite varikliui kelias minutes atvėsti.

Variklio paleidimas (14 pav.)

• Isitikinkite, kad uždegimo kabelis prijungtas prie uždegimo žvakės.
• Stověkite už variklinės vejapjovės. Viena ranka spaudžia variklio stabdžio svirtį (3) rankenos link, kita ranka turi būti ant paleidiklio su apsauginiu lynu.
• Paleiskite variklj paleidikliu su apsauginiu lynu (17). Tam ištraukite rankeną maždaug 10–15 cm (kol pajusite pasipriešinimą), tada stipriai vienu trūktelėjimu priveržkite. Jei variklis nepasileistų, dar kartą patraukite už rankenos.
• Dėl apsauginio sluoksnio ant variklio, kai naudojate įrenginį pirmą kartą, gali susidaryti šiek tiek dūmų. Tai yra standartinis procesas.

Atkreipkite dėmesį: žemesnėje temperatūroje lengviau paleisite paspausdami „Primer“ mygtuką, 20 pav. (21). Naudokite tik esant šaltai mašinail

⚠️ Dèmesio!

• Neleiskite, kad paleidiklis su apsauginiu lynu grjžtu atgal.
• Dėmesio: šaltu oru gali reikėti paleidimo procesą pakartoti kelis kartus.

Variklio išjungimas:

• Norėdami išjungti variklį, atleiskite pavaros (2) ir po to variklio stabdymo svirtį (3) ir palaukite, kol peilis sustos.
• Nutraukite uždegimo žvakės kištuką nuo uždegimo žvakės (10), kad išvengtumėte netikėto variklio paleidimo.
• Prieš paleisdami iš naujo, patikrinkite variklio stabdžio apsauginį lyną. Patikrinkite, ar apsauginis lynas tinkamai sumontuotas. Sulankstytą arba pažeistą išjungimo lyną reikia pakeisti.

Prieš pjaunant

Svarbios nuorodos:

• Tinkamai apsivilkite. Avėkite tvirtus batus ir neavėkite sandalų arba sportinių batelių.
• Patikrinkite pjovimo peilj. Peilj, kuris deformuotas arba kitaip pažeistas, reikia pakeisti originaliu peiliu.
• Pilkite benzino baką lauke. Naudokite pripildymo pil-tuvą ir matavimo indą. Išvalykite išbėgusį benziną.
• Perskaitykite eksploatavimo instrukciją bei nuorodas dėl variklio ir papildomų įrenginių. Padėkite instrukciją saugioje vietoje, kad ja galėtų pasinaudoti kiti įrenginio naudotojai.
• Išmetamosios dujos yra pavojingos. Paleiskite variklj tik lauke.
• Įsitikinkite, kad yra visi saugos įtaisai ir jie gerai veikia.
• Irenginj turėtų valdyti tik vienas asmuo, kuris yra tam tinkamas.
• Pjauti šlapią żolę yra pavojinga. Jei jmanoma, pjau-kite sausą żolę.
• Nurodykite kitiems asmenims arba vaikams laikytis nuo vejapjovės atstumo.
• Niekada nepjaukite, esant blogam matomumui.
• Prieš pjaudami pakelkite nuo dirvos aplink gulinčius, nepritvirtintus daiktus, pvz., akmenis, žaislus, lazdas, vielas ir kt.

Trinkamo pjovimo nuorodos

△ Dêmesio! Niekada neatidarinėkite išmetimo sklendės, kai ištuštinamas surinkimo jrenginys ir variklis dar veikia. Besisukantis peilio gali sužaloti.

Visada kruopščiai pritvirtinkite išmetimo sklendę ir surinkimo krepšj. Šalindami iš pradžių išjunkite variklj.

Visada laikykitės kreipiamosiomis rankenomis užtikrinamo saugaus atstumo tarp peilio korpuso ir naudotojo. Pjaudami ir keisdami važiavimo kryptį prie griovių ir ant šlaitų, būkite ypač atsargūs. Stovėkite stabiliai, avėkite batais su neslidžiais ir nelygiais padais bei mūvėkite ilgas kelnes. Visada pjaukite skersai šlaito.

Saugumo sumetimais šlaitų su didesniu nei 15 laipsnių nuolydžiu vejapjove pjauti negalima.

Būkite ypač atsargūs važiuodami atbuline eiga ir traukdami vejapjovę. Pavojus suklupti!

Mulčiavimas

Mulčiuojant pjaunama medžiaga susmulkinama uždarame vejapjovės korpuse ir vėl paskirstoma ant vejos. Žolės rinkti ir utilizuoti nereikia.

⚠ NUORODA! Mulčiuoti galima tik esant santykinai trumpai vejai.

Norédami naudotis mulčiavimo funkcija, nukabinkite surinkimo krepši (16) ir įstumkite mulčiavimo adapterį (10–12 /19 pav.) i išmetimo angą bei uždarykite išmetimo sklendę (15).

Pjovimas

Pjaukite tik aštriais, nepriekaištingais peiliais, kad neapsitrintų žolės stiebeliai ir veja nepageltonuotų.

Kad pjovimo vaizdas būtų tolygus, kreipkite vejapjovę kuo tiesesnėmis juostomis. Tuo metu šios juostos visada turėtų kelis centimetrus persidengti, kad neliktų juostų.

Vejapjovės korpuso apačia turi būti švari. Būtinai pašalinkite žolės sankaupas. Dėl sankaupų sunkiau paleisti ir daromas poveikis pjovimo kokybei bei žolės išmetimui. Ant šlaitų pjaukite skersai šlaito. Kad vejapjovė neslystų į viršų, ją reikia nustatyti į istrižą padėtį. Pasirinkite tokį pjovimo aukštį, atsižvelgdami į faktinį vejos ilgį. Pjaukite keliais etapais, kad vienu kartu būtų nupjauta maks. 4 cm vejos.

Prieš tikrindami peilj, išjunkite variklj. Atminkite, iš-jungus variklj peilis dar kelias sekundes sukasi toliau. Niekada nemėginkite sustabdyti peilio.

Reguliariai tikrinkite, ar peilis tinkamai pritvirtintas, yra geros būklės ir gerai išgaląstas. Jei taip nėra, jį išgaląskite arba pakeiskite. Jei judantis peilis atsitrenks į daiktą, sustabdykite vejapjovę ir palaukite, kol peilis visiškai sustos. Po to patikrinkite peilio ir peilio laikiklio būklę. Jei jis pažeistas, jį reikia pakeisti.

Pjovimo nuorodos:

• Atkreipkite dėmesį i kietus daiktus. Vejapjovė gali būti pažeista ir galima patirti sužalojimų.
• Dėl karšto variklio, išmetamųjų dujų vamzdžio arba pavaros galima nudegti. Taigi nesilieskite.
• Atsargiai pjaukite ant šlaito arba stačioje bekelėje.

• Pjaukite tik esant pakankamam matomumui.

• Jei įvažiavote į svetimkūnį arba jei įrenginys vibruoja stipriau nei įprasta, patikrinkite vejapjovę, peilį ir kitas dalis.

• Nekeiskite nustatymų ir neatlikite remonto darbų prieš tai neišjungę variklio. Ištraukite uždegimo kabelio kištuka.
• Ant kelio arba šalia jo atkreipkite dėmesį i eismą. Laikykite žolės išmetimo angą toliau nuo kelio.
• Venkite vietų, kuriose nebesukimba ratai arba nesaugu pjauti. Prieš važiuodami atbuline eiga, įsiti-kinkite, kad už Jūsų nėra mažų vaikų.
• Tankioje, aukštoje žolėje nustatykite aukščiausią pjovimo pakopą ir pjaukite lėčiau. Prieš šalindami žolę arba kitus blokuojančius daiktus, išjunkite variklj ir atjunkite uždegimo kabelį.
• Niekada neišmontuokite dalių, kurios užtikrina saugą.
• Niekada nepilkite benzino, kol variklis dar karštas arba veikia.

Surinkimo krepšio ištuštinimas

Surinkimo krepšyje (16) yra pripildymo lygio indikatorius (16 pav.). Jis atidaromas oro srautu, kurj sukuria eksploatuojama vejapjovė. Jei pjaunant sklendė (16 pav.) užsidaro, vadinasi, surinkimo krepšys (16) yra pilnas ir jį reikėtų ištuštinti. Norint užtikrinti nepriekaištingą pripildymo lygio indikatoriaus veikimą, skylės po sklende turi būti visada švarios ir pralaidžios.

Kai pjaunant lieka gulėti žolės likučiai, reikia ištuštinti surinkimo krepšį.

⚠️ ISPĖJIMAS

Prieš nuimdami surinkimo krepši, išjunkite variklji ir palaukite, kol sustos pjovimo įrankis.

Norėdami nuimti surinkimo krepšį (16), viena ranka pakelkite išmetimo sklendę (15), kita – už rankenos išimkite surinkimo krepšį (16) (16 pav.). Pagal saugos taisykles išmetimo sklendė (15) nukabinant surinkimo krepšį užsidaro ir uždaro galinę išmetimo angą.

Jeigu angoje lieka žolės likučių, tuomet, kad būtų lengviau paleisti variklį, tikslinga vejapjovę maždaug 1 m patraukti atgal. Pjaunamos medžiagos likučių iš vejapjovės korpuso ir nuo darbo įrankio nešalinkite ranka arba kojomis, o tik naudodami pagalbines priemones, pvz., šepetį arba rankinę šluotelę.

Kad būtų gerai surenkama, surinkimo krepšį (16) ir ypač oro groteles po naudojimo reikia išvalyti iš vidaus.

Surinkimo krepšj (16) užkabinkite tik išjungę variklj ir sustabdę pjovimo įrankį.

Pakelkite išmetimo sklendę (15) viena ranka, o kita ranka už rankenos laikykite surinkimo krepšj (16) ir užkabinkite jį iš viršaus. (9 pav.)

Baigus pjauti

- Prieš pastatydami vejapjovę i uždarą sritį, iš pradžių leiskite varikliui atvėsti. Prieš statydami į laikymo vietą, pašalinkite žolę, lapus, tepalą ir alyvą. Nedėkite ant vejapjovės daiktų.

• Prieš naudodami iš naujo, patikrinkite visus varžtus ir veržles. Priveržkite atsilaisvinusius varžtus.
• Prieš naudodami iš naujo, ištuštinkite surinkimo krepši (16).
• Norėdami išvengti neleistino naudojimo, ištraukite uždegimo žvakės kištuką.
• Atkreipkite dėmesį į tai, kad vejapjovė nebūtų statoma šalia pavjoaus šaltinio. Išėjusios dujos gali sprogti.
• Remontuojant leidžiama naudoti tik originalias arba gamintojo patvirtinta dalis (žr. adresą garantijos dokumente).
• Jei vejapjovės nenaudosite ilgesnį laiką, ištuštinkite benzino baką benzino išsiurbimo siurbliu.
• Sutepkite jrenginj ir atlikite jo techninę priežiūrą.

9. Techninė priežiūra ir valymas

• Reguliari, kruopšti einamoji priežiūra užtikrina, kad nepasikeis įrenginio saugos lygis ir galia.
• Pasirūpinkite, kad visos veržlės, kaiščiai ir varžtai būtų tvirtai priveržti, o įrenginys saugios darbinės būsenos.
• Reguliariai tikrinkite žolės surinkimo įrenginį, ar jis nesusidėvėjęs ir ar veikia. Reguliariai valykite surinkimo krepšį vandeniu ir leiskite jam gerai išdžiūti.
• Saugumo sumetimais pakeiskite nusidėvėjusias arba pažeistas dalis.
• Jei laikysite ilgesnį laiką arba atliksite techninę priežiūrą, ištuštinkite degalų baką. Tai reikėtų atlikti lauke su benzino išsiurbimo siurbliu (galima įsigyti statybinių prekių parduotuvėse).

⚠ ISPÈJIMAS

Veikiant varikliui, niekada nedirbkite prie elektros sro- vę tiekiančių uždegimo jrenginio dalių ir jų nelieskite. Prieš atlikdami bet kokius techninės priežiūros ir prie- žiūros darbus, ištraukite uždegimo žvakės kištuką iš uždegimo žvakės. Niekada neatlikite jokių darbų prie veikiančio jrenginio. Šioje naudojimo instrukcijoje ne- aprašytus darbus turėtų atlikti tik įgaliotos speciali- zuotos dirbtuvės.

Valymas

Po kiekvieno naudojimo vejapjovę reikėtų kruopščiai išvalyti. Ypač apačią ir peilio laikiklj. Tam paverskite vejapjovę ant kairiojo šono ir pašalinkite žolės likučius ar išvalykite įrenginį vandeniu, kaip nurodyta toliau.

• Išimkite mulčiavimo jdėklą / nuimkite žolės surinkimo maišą.
• Užmaukite ant vejapjovės (w) žarnos prijungimo detalę ir atsukite vandens čiaupą. (23 poz.)
• Paleiskite vejapjovę ir maždaug po 30 s išjunkite vejapjovę. Besisukanti peilių sija vandenį nukreipia į vejapjovės apačią ir taip ją išvalo.
• Užsukite vandens čiaupą ir nutraukite vandens prijungimo detalę.
• Išvalykite viršų šluoste (nenaudokite aštrių daiktų).

Nuoroda: prieš paversdami vejapjovę ant šono, visiškai ištuštinkite degalų baką benzino išsiurbimo si-urbliu. Vejapjovės negalima paversti daugiau nei 90 laipsnių. Lengviausiai nešvarumus ir žolę pašalinsite iš karto po pjovimo. Pridžiūvę žolės likučiai ir nešva-rumai gali neigiamai paveikti pjovimą. Patikrinkite, ar žolės išmetimo kanalo neužkišo žolės likučiai, ir prireikus juos pašalinkite. Niekada nevalykite vejapjovės vandens srove arba didelio slėgio valymo įrenginiu. Variklis turi likti sausas.

Nenaudokite agresyvių valymo priemonių, pvz., šaltojo valymo reagentų arba plovimo benzino.

Ratų ašys ir ratų stebulės

- Reikėtų valyti vieną kartą per sezoną ir šiek tiek sutepti tepalu.

Peilis

Saugumo sumetimais paveskite peilį galąsti, balansuoti ir montuoti įgaliotoms specializuotoms dirbtuvėms. Norint pasiekti optimalų darbo rezultatų, rekomenduojame pavesti išvalyti peilį vieną kartą per metus.

Peilio keitimas (17 pav.)

Keičiant pjovimo įrankį, leidžiama naudoti tik originalias atsargines dalis.

Keisdami peilj, mūvėkite pirštines, kad išvengtumėte pjautinių sužalojimų.

Niekada nemontuokite kito peilio.

• Prieš išmontuodami ašmenis, ištuštinkite benzino baką.
• Norėdami pakeisti ašmenis, išsukite varžtą.
• Vėl įstatykite viską taip, kaip parodyta 17 pav. Tinkamai pritvirtinkite varžtą. Tvirtinimo ir sukimo jėga yra 45 Nm.
  Kai keičiate ašmenis, taip pat pakeiskite ir ašmenų varžtą.

Pažeisti peiliai

Jei, nepaisant visų atsargumo priemonių peilis atsitrenktų į kliūtį, nedelsdami išjunkite variklj ir ištraukite uždegimo žvakės kištuką.

Paverskite vejapjovę i šoną ir patikrinkite peilį, ar jis nepažeistas. Pažeistus arba deformuotus peilius reikia pakeisti. Vėl ištiesinkite deformuotą peilį. Niekada nedirbkite su deformuotu arba stipriai nusidėvėjusių peilių. Dėl to padidės vibracija ir pasekmė gali būti kiti vejapjovės pažeidimai.

⚠ Dèmesio! Dirbant su pažeistu peiliu, kyla pavojus susižaloti.

Peilių galandimas

Peilių ašmenis galima pagaląsti metalo dilde. Norint išvengti disbalanso, galąsti turėtų tik įgaliotos specializuotos dirbtuvės.

Alyvos lygio kontrolė

⚠ Dêmesio! Niekada neeksploatuokite variklio be alyvos arba su per mažu alyvos kiekiu. Taip variklis gali būti stipriai pažeistas. Naudokite tik variklinę alyvą SAE 30.

Alyvos lygio tikrinimas (18 pav.):

• Pastatykite vejapjovę ant lygaus paviršiaus.
• Išsukite alyvos rodyklę (12), sukdami i kairę, ir nuvalykite alyvmatj. Vėl jsukite alyvmatj iki galo i pri-pildymo atvamzdį, tačiau neužsukite.
• Ištraukite alyvmatį ir horizontalioje padėtyje nuskai-tykite alyvos lygį. Alyvos lygis turi būti tarp alyvos rodyklės (12) žymų „max“ ir „min“.

Alyvos keitimas (23 pav.)

• Variklinę alyvą reikėtų keisti kasmet prieš sezono pradžią, kai variklis yra darbinės temperatūros ir išjungtas.
• Naudokite tik variklinę alyvą (SAE 30).
• Ištuštinkite benzino baką (benzino išsiurbimo siurbliu).
• Pastatykite plokščią alyvos surinkimo vonią (min. 1 litro talpos) priešais vejapjovę.
• Išsukite alyvos rodyklę ir verskite vejapjovę, kol visa alyva išbėgs i surinkimo vonelę.
• Po to pripilkite šviežios variklinės alyvos iki alyvos rodyklės viršutinės žymos (apie 0,35l). Neperpildykite jrenginio.
• Dėmesio! Alyvos rodyklės, skirtos alyvos lygiui tikrinti, neužsukite, o tik uždėkite iki sriegio.

Panaudotą alyvą reikia utilizuoti pagal galiojančias nuostatas.

Diržų valymas (17, 19 pav.)

• Išsukite varžtus ir pašalinkite peilį ir pavarų dėžės korpusą.
• Valykite pavarų dėžės elementus ir trapecinius diržus šepečiu arba suslėgtuoju oru vieną du kartus per metus.
• Uždėkite pavarų dėžės korpusą ir vėl pritvirtinkite peilį varžtais.

Apsauginių lynų priežiūra ir nustatymas

Apsauginius lynus dažniau sutepkite alyva ir patikrinkite, ar jie lengvai juda.

Oro filtro techninė priežiūra (20 pav.)

Dėl per mažai į karbiuratorių tiekiamo oro nešvarūs oro filtrai sumažina variklio galią. Todėl privaloma reguliariai tikrinti.

Oro filtrą reikėtų reguliariai tikrinti kas 25 darbo valandas ir prireikus išvalyti. Esant labai dulkėtam orui, oro filtrą reikia tikrinti dažniau.

Nuimkite oro filtro uždangalą ir pašalinkite putplasčio filtrą. Norėdami, kad į oro įleidimo angą nejkristų daiktų, pakeiskite oro filtrą (20 pav.).

Dèmesio: niekada nevalykite oro filtro benzinu arba degiais tirpikliais. Valykite oro filtrą tik suslègtuoju oru arba pastuksendami.

Uždegimo žvakės techninė priežiūra (21 pav.)

Patikrinkite uždegimo žvakę pirmą kartą po 10 darbo valandų, ar ji švari, ir prireikus išvalykite variniu vieliniu šepečiu. Po to uždegimo žvakės techninę priežiūrą atlikite kas 50 darbo valandų.

Sukamuoju judesiu ištraukite uždegimo žvakės kištuką. Išmontuokite uždegimo žvakę (10) uždegimo žvakės raktu.

Naudodami šabloną, nustatykite 0,75 mm (0,030") atstumą. Vėl sumontuokite uždegimo žvakę (10) ir atkreipkite dėmesį į tai, kad jos nepriveržtumėte per stipriai.

Variklio stabdymo svirtis (1 pav.)

Variklis yra su mechaniniu stabdžiu (3). Jj reikia reguliariai tikrinti. Atleidus stabdžio svirtį, peilis turi per 7 sekundes sustoti. Jei taip nėra, įrenginį naudoti draudžiama. Kreipkitės į įgaliotą prekybos atstovą.

Viso eksploatavimo laiko metu jsitikinkite, kad jrenginys yra nepriekaištingos būklės. Netinkamai atliekant techninę priežiūrą, galima patirti gyvybei pavojingu sužalojimu.

Remontas

Atlikę remonto arba techninės priežiūros darbus, įsi- tikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.

Dėmesio: pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.

Igaliokite klientų aptarnavimo tarnybą arba įgaliotą specialistą. Atitinkami reikalavimai galioja ir priedų dalims.

Eksploatavimas laikas

Laikykitės įstatymų nuostatų, reguliuojančių vejapjovių eksploatavimo laiką, kuris skirtingose vietose gali skirtis.

Svarbi nuoroda remonto atveju:

kai jrenginį gražinate remontui, atkreipkite dėmesį į tai, kad saugumo sumetimais jrenginys į techninės priežiūros stotelę būtų pristatomas be alyvos ir ben-zino.

Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duo- menis:

• jrenginio tipą;
• jrenginio gaminio numeri;

Atsarginės dalys / priedai

Vejapjovès peiliai – gaminio Nr. 7911200617

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: uždegimo žvakė, oro filtras, benzino filtras, peiliai, trapecinis diržas

* j komplektaciją privalomai nejeina!

10. Laikymas

• Niekada nelaikykite vejapjovės su benzinu bake pastate, kuriame benzino garai gali kontaktuoti su atvira liepsna arba kibirkštimis.
• Prieš statydami vejapjovę uždarose patalpose, leiskite varikliui atvěsti.
• Norėdami išvengti gaisro pavjoaus, aplink variklj, išmetamųjų dujų vamzdį ir sritį aplink degalų baką neturi būti žolės, lapų arba išbėgusio tepalo (alyvos).

Pasiruošimas laikyti vejapjovę

Ispėjamoji nuoroda: neištuštinkite benzino uždarose patalpose, šalia ugnies ir rūkydami. Dujų garai gali sukelti sprogimą arba gaisrą.
- Ištuštinkite benzino baką benzino išsiurbimo siurbliu.
- Paleiskite variklj ir palikite variklj veikti, kol bus išnaudotas likęs benzinas.
- Keiskite alyvą po kiekvieno sezono. Tam iš šilto variklio išleiskite seną variklinę alyvą ir pripildykite naujos.
- Vél pašalinkite uždegimo žvakę nuo cilindro galvutės.
- Alyvos ąsotėliu į cilindrą pripilkite maždaug 20 ml alyvos.
- Lėtai traukite lyninę paleidiklio rankenėlę, kad alyva apsaugotų cilindro vidų.
• Vėl jsukite uždegimo žvakę.
- Išvalykite cilindro aušinimo briaunas ir korpusa.
- Išvalykite visą jrenginį, kad apsaugotumėte dažus.
- Laikykite jrenginj gerai védinamoje vietoje.

Vejapjovės paruošimas transportuoti (22 pav.)

• Ištuštinkite benzino baką benzino išsiurbimo siurbliu.
• Paleiskite variklj ir palikite veikti, kol bus išnaudotas likęs benzinas.
• Iš šilto variklio išleiskite variklinę alyvą.
• Iš uždegimo žvakės ištraukite uždegimo žvakės kištuką.
• Išvalykite cilindro aušinimo briaunas ir korpusa.
• Nukabinkite paleidiklju su apsauginiu lynu (17) nuo kablio. Atlaisvinkite greitojo įtempimo svirti (5) ir nulenkite viršutinę stūmimo rankeną žemyn. Tai darydami atkreipkite dėmesį, kad lenkiant nebūtų pažeisti apsauginiai lynai.
• Norėdami išvengti trynimosi, tarp viršutinės ir apatinės stūmimo rankenų bei variklio užvyniokite kelis sluoksnius gofruotojo kartono.

11. Utilizavimas ir pakartotinis atgavimas

Transportavimo pakuotės utilizavimas

Pakuotė saugo įrenginį nuo transportavimo pažeidi- mų.

Paprastai pakavimo medžiagos yra parinktos pagal suderinamumo su aplinka ir tinkamumo utilizuoti aspektus, todėl jas galima perdirbti. Gražinus pakuotę i medžiagų cirkuliacijos ratą sutaupoma žaliavų ir sumažėja atliekų.

Pakuotės dalys (pvz., plėvelės, „Styropor®“) gali būti pavojingos vaikams. Pavojus uždusti! Laikykite pakuotės dalis vaikams nepasiekiamoje vietoje ir jas kuo skubiau utilizuokite.

Irenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą.

Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

12. Sutrikimų šalinimas

Klaidų paieška

Lentelėje nurodytos galimos klaidos, jų galima priežastis ir galimi šalinimo būdai. Jei vis dėlto problemos pašalinti nepavyktų, kreipkitės patarimo į specialistą.

ATSARGIAI!

Prieš atlikdami tikrinimo arba reguliavimo darbus, iš pradžių išjunkite variklj ir ištraukite uždegimo kabelį.

ATSARGIAI!

Jei po reguliavimo arba remonto darbų variklis kelias minutes veikė, pagalvokite apie tai, kad išmetamųjų dujų vamzdis ir kitos dalys yra karštos. Taigi, norėdami išvengti nudegimų, nesilieskite.

Svarbi nuoroda remonto atveju:

kai jrenginj gražinate remontui, atkreipkite dèmesj tai, kad saugumo sumetimais jrenginys j techninės priežiūros stotelę būtų pristatomas be alyvos ir ben-zino.

Sutrikimas Galima priežastis Ką daryti?
Įrenginio netolygi eiga, stipri vibracija	Atsilaisvino varžtaiAtsilaisvino peilio tvirtinimo elementaiNesubalansuotas peilis	Patikrinkite varžtusPatikrinkite peilio tvirtinimo elementusPakeiskite peilį
Variklis neveikia	Nepaspausta variklio stabdymo svirtisAkceleratoriaus rankinio valdymo rankenėlė netinkamoje padėtyjeSugedo uždegimo žvakėTuščias degalų bakasNešvarūs degalaiŠalta aplinkaSugedęs variklis	Paspauskite variklio stabdymo svirtįPatikrinkite nustatymąPakeiskite uždegimo žvakęPripilkite degalųIštuštinkite benzino baką ir pripilkite švarių degalųPaspauskite „Primer“ mygtuką (jei yra)Kreipkitės į įgaliotą klientų aptarnavimo tarnybą
Variklis veikia netolygiai	Nešvarus oro filtrasNešvari uždegimo žvakė	Išvalykite oro filtrą.Išvalykite uždegimo žvakę
Veja pageltonuoja, pjaunama netolygiai	Neaštrus peilisPer mažas pjovimo aukštis	Pagaląskite peilįNustatykite teisingą aukštį
Nešvari žolės išmetimo anga	Per mažas pjovimo aukštisNusidėvėję peiliaiUžsikišo surinkimo krepšys	Nustatykite aukštįPakeiskite peiliusIštuštinkite surinkimo krepšį arba pašalinkite užsikišusią vietą

Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo jrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negalojanti. Savo jrenginiams mes garantuojame įstatymo nustatyta pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kilos pretenzijos dėl nuostolių nebus patenkinamos.

Ábyrgő IS
