Tuotetyyppi	Bensiinikäyttöinen ruohonleikkuri
Merkki	Scheppach
Malli	MS16146
Moottorityyppi	4-tahtimoottori, ilmajäähdytteinen
Iskutilavuus	161 cm³
Moottorin kierrosluku	2800 rpm
Teho	3,0 kW (4,1 hv)
Polttoaine	Lyijytön bensiini (enintään 5% bioetanolia)
Polttoainesäiliön tilavuus	1,3 L
Moottoriöljy	SAE 30 tai 10W30, tilavuus 0,35 L
Leikkuuleveys	46 cm
Leikkuukorkeuden säätöalue	25-75 mm (7 asentoa)
Keräyslaatikon tilavuus	55 L
Paino	28,8 kg
Äänenpainetaso (LpA)	82 dB(A)
Äänitehotaso (LWA)	93,1 dB(A)
Tärinä	7,38 m/s²
Käyttöjärjestelmä	Takaveto
Toiminnot	Silppuaminen, sivuttaispoisto, keräyslaatikko
Käynnistys	Käynnistysnarulla
Turvalaitteet	Moottorijarru, poistosuojus, moottorin pysäytysvipu
Huolto	Puhdistus käytön jälkeen, öljynvaihto vuosittain, terän vaihto, ilmansuodatin, sytytystulppa
Kulutusosat	Sytytystulppa, ilmansuodatin, polttoaineensuodatin, terä, hihna
Takuu	Lakisääteinen, ehtojen mukaisesti

Usein kysytyt kysymykset - MS16146 SCHEPPACH

Mikä on polttoainesäiliön tilavuus?

Scheppach MS16146 -ruohonleikkurin polttoainesäiliön tilavuus on 1,3 litraa. Käytä lyijytöntä bensiiniä, jossa on enintään 5% bioetanolia.

Kuinka leikkuukorkeus säädetään?

Leikkuukorkeus säädetään keskitetyllä vivulla (kuva 13). Siinä on 7 asentoa 25-75 mm. Vedä vipua ulospäin, valitse haluamasi korkeus ja vapauta, jotta se lukittuu. Tee säätö moottorin ollessa sammutettuna ja sytytystulpan liitäntä irrotettuna.

Kuinka silppuaminen tehdään?

Silppuamista varten irrota keräyslaatikko ja aseta silppuussovitin (mukana toimitettu osa) poistoaukkoon ja sulje poistosuojus. Silppuamista suositellaan lyhyelle ja kuivalle nurmelle.

Milloin moottoriöljy on vaihdettava?

Moottoriöljy on vaihdettava kerran vuodessa, mieluiten moottorin ollessa lämmin, ennen kauden alkua. Käytä SAE 30 tai 10W30 -öljyä (tilavuus 0,35 L). Hävitä käytetty öljy määräysten mukaisesti.

Mitä tehdä, jos leikkuri ei käynnisty?

Tarkista, että moottorijarrun vipu on painettuna, säiliössä on bensiiniä, sytytystulppa on puhdas ja ilmansuodatin ei ole tukossa. Kylmällä säällä käytä rikastinta. Jos ongelma jatkuu, katso vianetsintätaulukkoa ohjekirjasta.

Kuinka ilmansuodatin puhdistetaan?

Ilmansuodatin on tarkistettava 25 käyttötunnin välein. Irrota suodattimen kansi, ota sienisuodatin pois, puhdista se paineilmalla tai taputtelemalla. Älä koskaan käytä bensiiniä tai syttyviä liuottimia.

Mikä on öljynvaihtomenettely?

Aseta tasainen astia leikkurin alle, kierrä öljymittari irti, kallista leikkuria öljyn valuttamiseksi kokonaan pois. Täytä sitten uudella öljyllä öljymittarin ylämerkkiin saakka (noin 0,35 L). Älä kierrä mittaria kiinni tason tarkistamiseksi, työnnä se vain paikalleen.

Kuinka terä vaihdetaan?

Käytä suojakäsineitä. Tyhjennä polttoainesäiliö, irrota terän keskiruuvi (kiristysmomentti: 45 Nm). Vaihda terä alkuperäisosaan ja kiristä. Vaihda tarvittaessa myös kiinnitysruuvi. Anna terä teroitettavaksi ammattiliikkeessä.

Mitkä ovat tärkeät turvallisuusohjeet?

Lue koko ohjekirja ennen käyttöä. Käytä tukevia kenkiä ja pitkiä housuja. Älä leikkaa paljain jaloin. Pidä lapset ja eläimet etäällä. Älä koskaan leikkaa noustessa tai laskeutuessa rinteessä: leikkaa poikittain. Pysäytä moottori ennen huoltoa. Käytä kuulonsuojaimia.

Kuinka leikkuri säilytetään talvella?

Tyhjennä polttoainesäiliö imupumpulla ja käytä moottoria, kunnes jäljellä oleva polttoaine on kulunut. Vaihda öljy. Irrota sytytystulppa, kaada 20 ml öljyä sylinteriin ja vedä käynnistysnarusta varovasti. Puhdista laite ja säilytä sitä kuivassa ja tuuletetussa paikassa.

KÄYTTÖOHJE MS16146 SCHEPPACH

Valitseb allaneelamis- ja lämbumisoht!

Laitteessa olevien symbolien selitys

		Huomioi kaikki turvallisuusohjeet ennen käyttöä
		Lue ja ymmärrä käyttöohjeen koko sisältö ennen käyttöönottoa.
		Älä leikkaa ruohoa rinteessä ylä- tai alamäkeen.
		Poista ennen ruohonleikkurin käyttämistä sellaiset maassa lojuvat pienet esineet, jotka voivat sinkoutua ympäristöön.
		Vaarana osien sinkoutuminen moottorin ollessa käynnissä.Pidä ehdottomasti turvaetäisyys.
		Varmista, että muut henkilöt pysyvät riittävän turvavälin päässä. Pyydä asiattomia henki-löitä pysymään kaukana laitteesta.
		Poista sytytystulppapistoke ennen kuin alat suorittaa huoltotöitä.
		Pidä kädet ja jalat kaukana pyörivistä teristä.
		Pidä kädet ja jalat kaukana pyörivistä teristä.
		Tärkeää. Pakokaasut ovat myrkyllisiä, älä siksi käytä moottoria ilmastoimattomissa tiloissa
		Huomioi kuumat pinnat - palovammojen vaara
		Käytä kuulosuojaimia ja suojalaseja!
		HUOMIO! Käyttöaineet ovat palovaarallisia ja räjähdysherkkiä - palovammojen vaara
		Säiliön tilavuus
		Moottoriöljy
		Pitkä terä. Maks. leikkausleveys
		Taattu äänen tehotaso
		Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
		Ryyppypainike kylmäkäynnistystä varten
		Tarkasta öljytaso
		DRIVE - käyttökoneiston vipuSTOP - moottorin jarruvipu

Sisällysluettelo:

1. Johdanto.... 115
2. Laitteen kuvaus.... 115
3. Toimituksen sisältö.... 115
4. Määräystenmukainen käyttö 116
5. Turvallisuusohjeet 116
6. Tekniset tiedot 118
7. Ennen käyttöönottoa 119
8. Käyttö 119
9. Huolto ja puhdistus....122
10. Varastointi.... 124
11. Hävittäminen ja kierrätys 124
12. Ohjeet häiriöiden poistoon 124

Sivu:

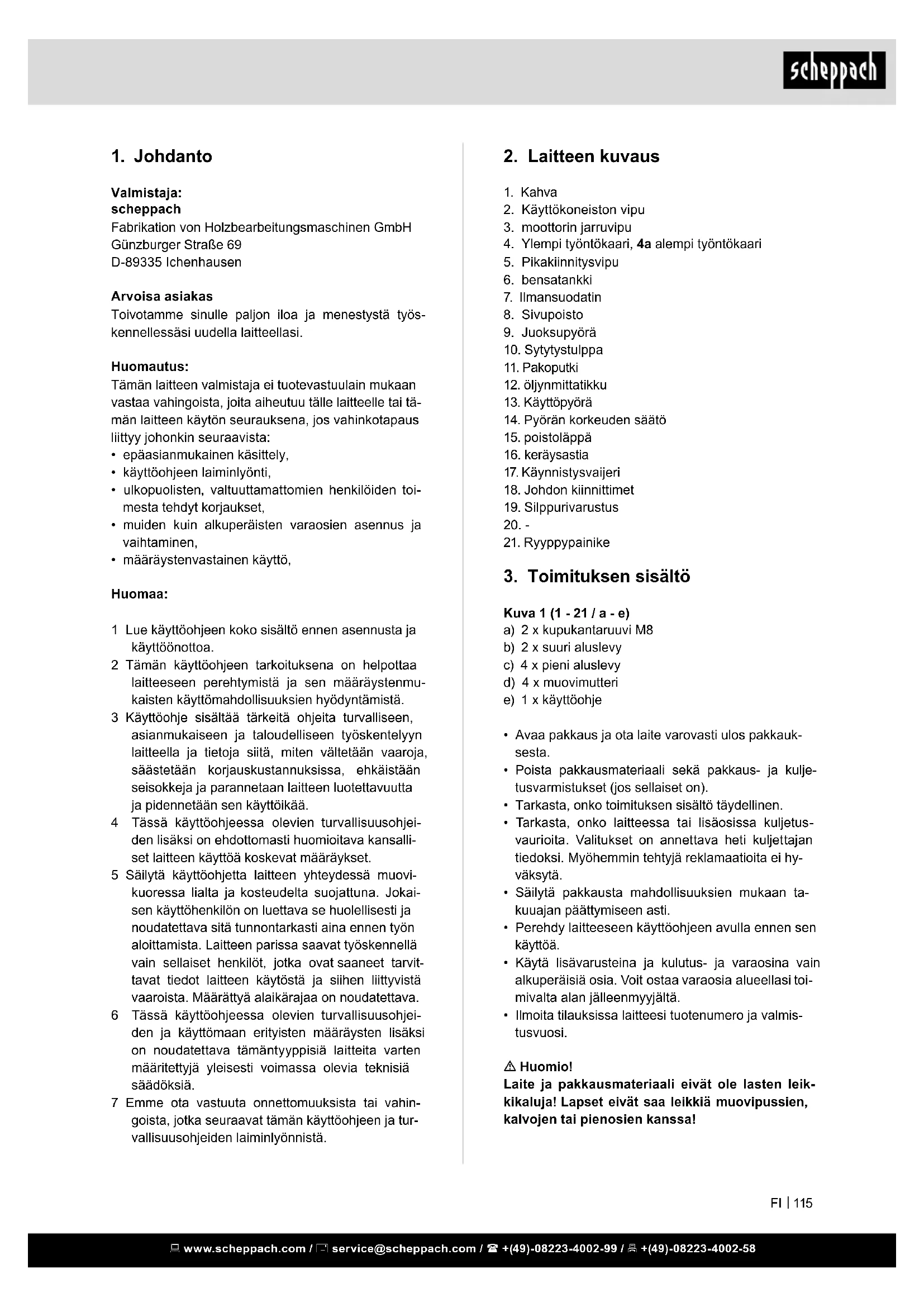

1. Johdanto

Valmistaja:

scheppach

Toivotamme sinulle paljon iloa ja menestystä työs-kennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tämän laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
• käyttöohjeen laiminlyönti,
• ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
• muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
• määräystenvastainen käyttö,

Huomaa:

1 Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.
2 Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.
3 Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.
4 Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.
5 Säilytä käyttöohjetta laitteen yhteydessä muovikuorressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.
6 Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaan erityisten määräysten lisäksi on noudatettava tämäntyyppisiä laitteita varten määritettyjä yleisesti voimassa olevia teknisiä säädöksiä.
7 Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus

1. Kahva
2. Käyttökoneiston vipu
3. moottorin jarruvipu
4. Ylempi työntökaari, 4a alempi työntökaari
5. Pikakiinnitysvipu
6. bensatankki
7. Ilmansuodatin
8. Sivupoisto
9. Juoksupyörä
10. Sytytystulppa
11. Pakoputki
12. öljynmittatikku
13. Käyttöpyörä
14. Pyörän korkeuden säätö
15. poistoläppä
16. keräysastia
17. Käynnistysvaijeri
18. Johdon kiinnittimet
19. Silppurivarustus
21. Ryyppypainike

3. Toimituksen sisältö

Kuva 1 (1 - 21 / a - e)

a) 2 x kupukantaruvi M8
b) 2 x suuri aluslevy
c) 4 x pieni aluslevy
d) 4 x muovimutteri
e) 1 x käyttöohje

• Avaa pakkaus ja ota laite varovasti ulos pakkauksesta.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.
• Perehdy laitteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa laitteesi tuotenumero ja valmistusvuosi.

⚠️ Huomio!

Laite ja pakkausmateriaali eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa!

⚠️ VAARA

Vaarana osien joutuminen nieluun ja tukehtuminen!

4. Määräystenmukainen käyttö

Kone täyttää voimassa olevan EY-konedirektiivin vaatimukset.

Kaikkien suoja- ja turvalaitteiden tulee olla konee-seen asennettuina ennen työskentelyn aloittamista.

• Käyttöhenkilö on vastuussa siitä, että ulkopuoliset eivät pääse työalueelle.
• Kone on suunniteltu käytettäväksi yhden henkilön toimesta.
• Huomioi kaikki koneessa olevat turvallisuus- ja varoitusohjeet.
• Pidä kaikki koneessa olevat turvaohjeet ja varoitukset aina täysilukuisina ja luettavassa kunnossa.
• Käytä konetta vain sen ollessa teknisesti moitteettomassa kunnossa ja käytä sitä aina määräystenmukaisesti, turvallisuusseikat ja vaarat huomioiden ja noudattaen käyttöohjetta.
• Korjaa (korjauta) viipymättä erityisesti sellaiset häiriöt, jotka voivat vaarantaa turvallisuuden!
• Valmistajan määrittämiä turvallisuus-, työ- ja huoltomääräyksiä sekä teknisissä tiedoissa annettuja mittoja on noudatettava.
• Asianmukaiset tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää-räykset on huomioitava.
• Vain koneeseen perehtyneet asiantuntevat henkilöt, jotka ovat saaneet opastuksen koneella työskentelyyn liittyvistä vaaroista, saavat käyttää, huolttaa tai korjata konetta. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
• Konetta saa käyttää vain valmistajan alkuperäisillä lisävarusteilla ja alkuperäisillä työkaluilla.
• Kaikki tämän yllittävä käyttö katsotaan määräystenvastaiseksi käytöksi. Valmistaja ei vastaa siitä aiheutuvista vahingoista, käyttäjä on tällöin yksin vastuussa.
• Laitetta ei saa käyttää liiketoiminnalliseen käyttöön, käsityöammatin harjoittamiseen tai teolliseen käyttöön.
• Jos et tiedä, onko joku työtapa turvallinen vai vaarallinen, älä työskentele koneella.
• Bensiinikäyttöinen ruohonleikkuri on tarkoitettu vain yksityiseen käyttöön koti- ja harrastepuutarhassa. Yksityiseen käyttöön koti- ja harrastepuutarhoissa tarkoitetuksi ruohonleikkuriksi katsotaan sellaiset koneet, joita käytetään vuosittain korkeintaan 50 tuntia ja joita käytetään ensisijaisesti nurmi- tai ruohoalueiden hoitoon, mutta ei kuitenkaan julkisissa paikoissa, puistoissa, urheilupuistoissa eikä maa- ja metsätaloudessa.

Huomio! Ruohonleikkuria ei saa käyttää seuraaviin töihin, koska käyttäjä voi niissä altistua vaaraan: pensaiden, pensasaitojen ja risukkojen trimmaus, murattien tai viherkatoilla tai parvekelaatikoissa olevan ruohon leikkaaminen ja hienontaminen ja kulkuteiden siistiminen sekä käyttö silppurina puu- ja pensasjätteiden pilkkomiseen. Ruohonleikkuria ei myöskään saa käyttää moottorivakoaurana maassa olevien kohoumien, kuten myyränkolojen, tasoittamiseen.

- Turvallisuussyistä ruohonleikkuria ei saa käyttää muiden työkalujen ja työvälineiden käyttöaggregaattina, olivatpa ne mitä tahansa.

⚠️ VAROITUS

Oman turvallisuutesi takia lue ennen laitteen käyttönottoa tämä käyttöohje ja yleiset turvallisuusohjeet perusteellisesti. Jos luovutat laitteen jollekin toiselle, anna aina käyttöohje laitteen mukana.

5. Turvallisuusohjeet

Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä: △

Lisäksi käyttöohjeessa on muita tärkeitä tekstinkoh-tia, jotka on merkitty sanalla "HUOMIO!".

⚠ VAARA

Jos tätä ohjetta ei noudateta, on olemassa erittäin suuri hengenvaara tai hengenvaarallisten vammojen vaara.

⚠️ VAROITUS

Jos tätä ohjetta ei noudateta, on olemassa hengenvaara tai vakavien vammojen vaara.

⚠️ VARO

Jos tätä ohjetta ei noudateta, on olemassa lievien - keskivakavien vammojen vaara.

△ OHJE

Jos tätä ohjetta ei noudateta, on olemassa laitteen tai muiden esineiden vahingoittumisen vaara.

△ Huomio!

Loukkaantumisien ja vahinkojen välttämiseksi on laitteiden käytössä noudatettava muutamia turvatoimenpiteitä. Lue siksi käyttöohje/turvallisuusohjeet huolellisesti läpi. Säilytä sitä huolellisesti, jotta sen tiedot ovat milloin tahansa käytettävissä. Jos laite luovutetaan toiselle henkilölle, nämä käyttöohjeet/turvallisuusohjeet on luovutettava laitteen mukana. Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

Kuka ei saa käyttää tätä laitetta:

• Lapset ja muut henkilöt, jotka eivät ole perehtyneet käyttöohjeeseen (paikallisissa määräyksissä on voitu määrittää vähimmäisikä käyttäjille)
• Alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisina olevat henkilöt tai henkilöt, jotka ovat vä-syneitä tai sairaita

Työnnettävän ruohonleikkurin turvallisuusohjeet Ohjeita

• Lue käyttöohje huolellisesti. Perehdy koneen asetuksiin ja oikeanlaiseen käyttöön.
• Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät tunne käyttöohjetta, käyttää ruohonleikkuria. Paikalliset määräykset voivat määrittää käyttäjän vähimmäisiän.
• Älä koskaan leikkaa ruohoa, jos lähellä on muita ihmi- siä (erityisesti lapsia) tai eläimiä. Pidä mielessä, että koneen käyttäjä vastaa onnettomuuksista, joissa muut henkilöt tai heidän omaisuutensa kärsii vahinkoja.
• Jos laite luovutetaan toiselle henkilölle, tämä käyttöohje on luovutettava laitteen mukana.
• Ruohoa leikattaessa on aina käytettävä tukevia jalkineita ja pitkälahkeisia housuja. Älä leikkaa ruohoa paljain jaloin tai kevyissä sandaaleissa.
• Tarkasta maasto, jossa konetta on tarkoitus käyttää, ja poista kaikki sellaiset esineet, kuten kivet, lelut, kepit, narut jne., jotka voivat takertua koneeseen tai sinkoutua ilmaan.

⚠️ VAROITUS

Bensiini on herkästi syttyvää:

• Säilytä bensiiniä vain sille tarkoitetuissa säilöissä
• Tankkaa vain ulkona äläkä tupakoi tankkaamisen aikana
• Bensiiniä on täytettävä ennen moottorin käynnistämistä. Kun moottori on käynnissä tai kun niittokone on kuuma, polttoainesäiliön kantta ei saa avata tai täyttää bensiiniä.
• Jos bensiiniä on vuotanut, ei moottoria saa yrittää käynnistää. Sen sijaan kone on poistettava bensiinin likaamalta pinnalta. Kaikenlaisia sytytyksiä on vältettävä siihen asti, kunnes bensiinihöyryt ovat haihtuneet.

- Turvallisuussyistä bensatankki ja muut säiliöiden korkit on vaihdettava, jos niissä on vaurioita.

- Älä koskaan säilytä bensiiniä kipinälähteiden lähellä. Käytä aina tarkastettua kanisteria. Pidä bensiini poissa lasten ulottuvilta.

• Vaihda viallinen äänenvaimennin

- Ennen käyttöä on tarkastettava silmämääräisesti, ovatko leikkuutyökalut, kiinnityspultit ja koko leikkuuyksikkö kuluneet tai vahingoittuneet. Epäta-sapainon välttämiseksi kuluneet tai vaurioituneet leikkuutyökalut ja kiinnityspultit on vaihdettava aina pareittain.

- Jos laitteessa on useita teriä, on huomioitava, että yhden terän pyörittäminen voi saada toiset terät pyörimään myös.

käsittely

• Älä anna polttomoottorin käydä suljetuissa tiloissa, joihin voi kertyä vaarallista hiilimonoksidia.
• Leikkaa ruohoa vain päivänvalossa tai hyvässä keinovalossa. Laitteen käyttämistä märän ruohon leikkaamiseen on vältettävä, jos mahdollista.
• Ruohonleikkurin käyttäminen ukkosella on kielletty - salamaniskun vaara!
• Varmista, että olet aina tukevassa asennossa, kun olet rinteessä.
• Liikuta konetta vain kävelynopeudella
• Pyörillä varustetuille koneille pätee: Leikkaa ruohoa poikittain rinteeseen nähden, älä koskaan ylä-tai alamäkeen.
• Ole varovainen, kun muutat kulkusuuntaa rinteessä.
• Älä leikkaa ruohoa liian jyrkissä rinteissä ja jä- tekasojen, kuoppien tai penkereiden lähellä. Ole erityisen varovainen, kun käännät ruohonleik- kurin tai vedät sitä itseesi päin.
• Pysäytä leikuuterä, kun ruohonleikkuria on kallistettava, kun sitä kuljetetaan muun kuin nurmen päällä ja kun ruohonleikkuria liikutetaan edestakaisin leikattavalle pinnalle ja pois siitä.
• Älä koskaan käytä ruohonleikkuria, jos sen suojalaitteet tai suojaritilät ovat vioittuneet tai kun siinä ei ole suojalaitteita, esim. estelevyä ja/tai ruohonkeräyslaitteita.
• Älä muuta moottorin säätöasetuksia äläkä käytä moottoria ylikierroksilla.
• Vapauta moottorijarru ennen moottorin käynnistä-mistä.
• Käynnistä moottori varovasti valmistajan antamien ohjeiden mukaisesti. Varmista, että jalkasi ovat riittävän etäällä leikuuterästä.
• Kun moottori käynnistetään tai kun lähdetään liikkeelle, ruohonleikkuria ei saa kallistaa, ellei ruohonleikkuria ole nostettava kyseisessä tapahtumassa. Kallista sitä tässä tapauksessa vain sen verran kuin on välttämätöntä, ja nosta sitä vain siltä puolelta, jolla laitetta käyttävä ei ole.
• Älä käynnistä moottoria, jos seisot poistokanavan edessä.
• Älä koskaan laita käsiäsi tai jalkojasi pyöriviin osiin tai niiden alle. Pysy aina kaukana poistoaukosta.
• Älä koskaan nosta tai kuljeta ruohonleikkuria moottorin ollessa käynnissä.
• Sammuta moottori ja vedä sytytystulppapistoke irti ja varmista, että kaikki liikkuvat osat ovat pysähtyneet:
• ennen kuin selvität juuttumiset tai poistat tukokset poistokanavasta.
• ennen kuin ruohonleikkuri tarkastetaan, puhdistetaan tai sille tehdään muita töitä.

• kun on osuttu vieraaseen esineeseen. Tutki ruohonleikkuri vaurioiden varalta ja suorita tarvittavat korjaukset ennen kuin käynnistät ruohonleikkurin uudelleen ja alat työskennellä sillä. Jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti, on suoritettava huolellinen tarkastus.

• Sammuta moottori:

• jos siirryt pois ruohonleikkurin luota
• ennen tankkausta.
• Koneen käyttäminen liiallisella nopeudella voi lisätä onnettomuusvaaraa.
• Ole varovainen tehdessäsi säätöjä koneeseen ja vältä sormien jäämistä liikkuvan leikkuutyökalun ja kiinteiden koneen osien väliin
• Ole erityisen varovainen leikatessasi ruohoa pehmeällä tai pettävällä maalla, jätekasojen, kuoppien tai penkereiden lähellä.
• Käyttäjän on oltava asianmukaisesti koulutettu koneen käyttöön, säätämiseen ja käsittelyyn (mukaan lukien tietämys kielletyistä toimenpiteistä).
• Tarkasta laite säännöllisesti ja varmista aina ennen käyttöä, että kaikki käynnistyslukot ja painikkeet/kytkimet toimivat asianmukaisesti.
• Huomioi, että epäasianmukaisesti suoritettu huolto, yhteensopimattomien varaosien käyttö tai turvalaitteiden poistaminen tai muunteleminen voi johtaa laitteen vahingoittumiseen ja laitteen parissa työskentelevien henkilöiden vakaviin loukkaantumisiin.
• Huomioi, että ruohonleikkurin turvajärjestelmiä tai laitteita ei saa ohittaa tai ottaa pois käytöstä.
• Huomioi, että käyttäjä ei saa muuttaa tai ohittaa moottorin kierrosluvun lukittuja asetuksia.
• Käytä vain valmistajan suosittelemia leikkuutyökaluja ja lisävarusteita. Muiden käyttötyökalujen ja muiden lisävarusteiden käyttö voi altistaa käyttäjän loukkaantumisvaaraan.
• Ruohonleikkuri on aina pidettävä hyvässä käyttökunnossa.
• Melu- ja tärinäkuormituksen vähentämiseksi on pidettävä riittäviä taukoja.

Jäännösvaarat ja suojatoimenpiteet

Ergonomian periaatteiden laiminlyönti Henkilökohtaisen suojavarustuksen huolimaton käyttö

Henkilökohtaisen suojavarustuksen huolimaton käyttö tai sen jättäminen kokonaan pois voi johtaa vakaviin vammautumisiin.

- Käytä ohjeen mukaista suojavarustusta.

Harkittu toiminta, virheellinen toiminta

- Keskity työhönäläkä päästä tarkkaavaisuuttasi herpaantumaan.

⚠ Jäännösvaara - Ei voida koskaan sulkea kokonaan pois.

Melusta aiheutuva vaara Kuulovammat

Pitkäkestoinen työskentely laitteella ilman suojaimia voi johtaa kuulovammoihin.

- Käytä kuulosuojaimia.

-

Toiminta hätätapauksessa

Jos tapahtuu onnettomuus, aloita vaadittavat ensiaputoimenpiteet ja hälytä mahdollisimman nopeasti lääkäri paikalle.

6. Tekniset tiedot

Moottorin tyyppi		4-tahtimoottori /ilmajäähdytteinen
Iskutilavuus: 161 cm3
Työkierrosluku 2800 min		-1
Teho 3,0 kW / 4,1 PS
polttoaine	Normaali bensiini/lyijytönbensiini, jossa enint. 5%bioetanolia
Säiliön tilavuus 11 .
Moottoriöljy SAE 30 / 10W30
Säiliön tilavuus/öljy 0,35 l

leikkauskorkeuden säätö 25-75 mm / 7-kertainen

Keräysastian tilavuus 55 l
leikkuuleveys 46 cm
Paino	28,8 kg

Oikeus teknisiin muutoksiin pidätetään!

Melun syntymistä koskevat tiedot asiaankuuluvien standardien mukaan mitattuna:

Äänenpaine L_pA = 82,0 dB(A)

Mittausepävarmuus K_PA = 3,0 dB(A)

Ääniteho L_WA = 93,1 dB(A)

Mittausepävarmuus K_PA = 2,35 dB(A)

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman.

Tärinä A _hv (vasen/oikea) = 7,38 m/s ^2

Mittauksen epävarmuus K_PA = 1,5 m/s^2

Rajoita melun ja tärinän muodostuminen minimiin!

• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.

Jos bensiinikäyttöistä ruohonleikkuria käytetään pitkään, seurauksena voi olla verenkierron häiriöitä (valkosormisuus).

Mahdollista laitteen käyttöajan kestoa ei voida tässä tapauksessa antaa, koska se voi vaihdella eri henkilöillä.

Seuraavat tekijät voivat vaikuttaa tähän ilmiöön:

• Käyttäjän käsien verenkiertohäiriöt
  • Alhaiset ulkolämpötilat
• Pitkät käyttöajat

Sen vuoksi on suositeltavaa käyttää lämpimiä työkäsineitä ja pitää säännöllisesti työtaukoja.

7. Ennen käyttöönottoa

Komponenttien kokoaminen.

Eräät osat ovat toimitettaessa irrotettuina. Kokoaminen on helppoa, jos seuraavia ohjeita noudatetaan.

Ohje!

Kokoamiseen ja huoltotöihin tarvitaan seuraava lisätyökalu, joka ei kuulu toimituksen sisältöön:

• Matala öljynkeräysastia (öljynvaihtoa varten)
• 1 litran mitta-astia (kestää öljyä/bensiiniä)
• Bensiinikanisteri (5 litraa riittää noin 6 käyttötuntiin)
• Suppilo (sopii säiliön bensiinin täyttöyhteeseen)
• Kotitalouden puhdistuspyyhkeet (öljy-/bensiinijään-teiden pois pyyhkimiseen; hävitys huoltoasemalla)
• Bensiinin imupumppu (muovinen versio, saatavana rautakaupoista)
• Öljykannu, jossa käsipumppu (saatavana rautakaupoista)
  • 0,35 I moottoriöljyä, SAE 30

Asennus

1. Ota ruohonleikkuri ja lisäosat pois pakkauksesta ja tarkasta, että kaikki osat ovat mukana.
2. Kiinnitä alempi työntökaari ruuvilla (a), pienellä aluslevyllä (c) ja muovimutterilla (d) ruohonleikkurin molemmille puolille. Huolehdi siitä, että vaijerit, jotka kiinnitetään myöhemmin, eivät ole tiellä (kuvat 2-3).
3. Kiinnitä ylempi työntökaari pikakiinnitysvivulla (5), suurella aluslevyllä (b), pienellä aluslevyllä (c) ja muovimutterilla (d) molemmille puolille (kuvat 4-5). Huomioi pikakiinnitysvivun kiinnityslevyjen oikea suuntaus, jotta pikakiinnitystoiminto toimii oikein.
4. Ripusta käynnistysvaijeri (17) sitä varten olevaan koukkuun kuvassa 6 esitetyllä tavalla.
5. Kiinnitä vaijeri mukana olevilla kiinnittimillä (18) (kuva 7) työntökaareen.
6. Keräysastia (16) - käännetään ylös ja lukitaan run- koon muovikiinnittimillä. (Kuva 8)
7. Ruohon leikkaaminen keräysastian kanssa: Nosta poistoläppä (15) kädellä ylös ja kiinnitä keräysastia (16) kuvassa 9 esitetyllä tavalla.
8. Silppuaminen: Ota keräysastia (16) pois, jos se on asennettu, ja asenna silppurivarustus (19) kuvassa 10-12 esitetyllä tavalla.

Huomio:

Sivupoistajan suojus ei saa olla asennettuna silloin, kun ruohonleikkuri silppuaa.

Leikkuukorkeuden säätö

△ Huomio! Leikkuukorkeutta saa säätää vain moottorin ollessa sammutettuna ja sytytystulppapistokkeen ollessa irrotettuna.

• Ennen kuin alat leikata ruohoa, tarkasta, että leikkuutyökalut eivät ole tylsiä ja kiinnitysvälineet eivät ole vioittuneet.
• Vaihda tylsät ja/tai vahingoittuneet leikkuutyökalut tarvittaessa uusiin, jotta ne eivät aiheuta epäta-sapainoista toimintaa. Tätä tarkastusta tehtäessä moottori on ensin sammutettava ja sytytystulppa-pistoke vedettävä irti.
• Leikkuukorkeuden säätö tapahtuu säätämällä pyörän korkeutta (kuva 13/kohta 14). Valittavana on 5 eri leikkuukorkeutta.
• Vedä säätövipu ulos ja aseta haluttu leikkuukorkeus. Vipu lukittuu haluttuun asentoon (kuva 13).

Leikattavan pinnan valmistelu

Tarkasta leikattava pinta huolellisesti ennen ruohon leikkaamista. Poista kivet, kepit, luut, narut, lelut ja muut esineet, joita laite voi viskoa ympäristöön.

8. Käyttö

⚠️ Huomio!

Moottori toimitetaan ilman öljyä. Täytä öljyä sen vuoksi ennen käyttöönottoa. Käytä normaalia moniasteöljyä (SAE 30). Moottorin öljytaso täytyy tarkastaa aina ennen ruohon leikkaamista.

Lisäksi on täytettävä bensiiniä, koska laite toimitetaan ilman bensiiniä.

• Ruohonleikkurin tahattoman käynnistyksen välttämiseksi se on varustettu moottorijarrulla (kuva 1, kohta 3), jota täytyy käyttää ennen ruohonleikkurin käynnistämistä. Kun moottorin jarruvipu vapautetaan, sen on palattava lähtöasentoon, jolloin mootori sammuu automaattisesti.
• Vedä moottorin jarruvipua (3) ja nykäise voimakkaasti käynnistysvaijeria (17). (Kuva 14) HUOMIO: Leikuuterä pyörii myös moottorin jarruvivun ollessa vapautettuna heti, kun käynnistysvaijeria vedetään. Huolehdi siitä, että mitään ruumiinjäseniä tai vieraita esineitä ei ole leikuuterän vaara-alueella.
• Kun moottori on käynnissä, paina käyttökoneiston vipu (2) kahvaan (1) kytkeäksesi käyttökoneiston päälle ruohonleikkurissa.
• Ennen kuin alat leikata ruohoa, tämä toimenpide on suoritettava muutaman kerran sen varmistamiseksi, että kaikki toimii oikein.

⚠️ VAROITUS

Joka kerta, kun ruohonleikkurille halutaan tehdä joitain säätö- tai korjaustöitä, on odotettava, että terä ei enää pyöri.

Sammuta moottori ja vedä sytytystulppapistoke irti aina ennen säätö-, huolto- ja korjaustöiden aloitusta.

Käyttökoneiston käyttäminen:

• Moottorijarru (3): Käytä vipua moottorin sammuttamiseksi. Kun vipu vapautetaan, moottori ja leikkuuterä pysähtyvät automaattisesti.
• Kun leikkaat ruohoa, vedä käyttökoneiston vipu (2) kahvaan (1). Ennen varsinaista ruohon leikkaamista on käynnistys-/pysäytysvipu tarkastettava useita kertoja. Varmista, että vaijeri liikkuu kevyesti.
• Käyttökoneiston vipu (2): Kun sitä painetaan, ajokoneiston kytkin sulkeutuu ja ruohonleikkuri alkaa liikkua moottorin käydessä. Päästä ajovipu ajoissa vapaaksi pysäyttääksesi liikkuvan ruohonleikkurin. Harjoittele liikkeelle lähtemistä ja pysäyttämistä ennen kuin leikkaat ruohoa ensimmäistä kertaa.

Varoitus: Leikuuterä pyörii, kun moottori käynnistetään.

Tärkeää: Liikuta moottorijarrua useita kertoja ennen moottorin käynnistämistä tarkastaaksesi, että pysäytysvaijeri toimii hyvin.

Huomaa: Moottori on suunniteltu ruohon leikkuuno-peutta varten ja ruohon poistamiseen keräysastiaan ja pitkää moottorin elinikää varten

• Tarkasta öljytaso.
• Avaa säiliön kansi ja täytä bensatankki (6) säiliön täyttöyhteen alamerkkiin asti noin 1,4 litralla ben- siiniä. Käytä täyttämiseen suppiloa ja mittasäiliötä. Älä täytä säiliötä liikaa. Käytä uutta, puhdasta, lyi- jytöntä polttoainetta.

Älä missään tapauksessa sekoita öljyä bensiiniin. Hanki polttoainetta vain sellainen määrä, minkä kulutat 30 päivän kuluessa, jotta varmistetaan polttoaineen tuoreus.

Huomaa: Käytä lyijytöntä normaalia bensiiniä, jossa on enintään 5% bioetanolia.

⚠️ VAROITUS

Käytä aina vain turvakorkillista bensiinikanisteria. Älä tupakoi tankatessasi bensiiniä. Poista kaikki öljy- tai bensii-nijäänteet. Sammuta moottori ennen bensiinin täyttämistä ja anna moottorin jäähtyä muutaman minuutin ajan.

Moottorin käynnistäminen (kuva 14)

• Varmista, että sytytysvirtajohto on liitetty sytytystulppaan.

• Seiso moottoriruohonleikkurin takana. Yhdellä kä-dellä moottorin jarruvipu (3) painetaan kahvaan, toisella kädellä otetaan kiinni käynnistysvaijerista.

• Käynnistä moottori käynnistysvaijerilla (17). Vedä kahvaa tätä varten noin 10-15 cm ulos (kunnes tunnet vastuksen), nykäise sitten voimakkaasti. Jos moottori ei käynnistynyt, vedä kahvasta uudelleen.

• Moottorin päällä olevan suojapinnoitteen vuoksi voi muodostua hieman savua, kun laitetta käytetään ensimmäisen kerran. Se on normaalia.

Huomaa: Kylmällä ilmalla käynnistystä voidaan helpottaa painamalla ryyppypainiketta, kuva 20, (21). Käytä vain koneen ollessa kylmä!

⚠️ Huomio!

• Älä päästä käynnistysvaijeria paiskautumaan takaisin.
• Huomio: Kylmällä säällä käynnistystä on ehkä yritettävä useita kertoja.

Moottorin sammuttaminen:

• Moottorin sammuttamiseksi käyttökoneiston vipu (2) ja sen jälkeen moottorin jarruvipu (3) päästetään vapaaksi ja odotetaan, että terä pysähtyy.
• Vedä sytytystulppapistoke irti sytytystulpasta (10) välttääksesi moottorin tahattoman käynnistyksen.
• Tarkasta moottorijarrun vaijeri ennen uutta käynnistystä. Tarkasta, että vaijeri on asennettu oikein. Taipunut tai vahingoittunut vaijeri täytyy vaihtaa.

Ennen ruohon leikkaamista

Tärkeitä ohjeita:

• Pukeudu oikein. Käytä tukevia jalkineita, älä käytä sandaaleja tai tossuja.
• Tarkasta leikuuterä. Taipunut tai muuten vahingoittunut terä täytyy vaihtaa alkuperäistä vastaavaan terään.
• Täytä bensatankki ulkona. Käytä täyttösuppiloa ja mittasäiliötä. Pyyhi yli läikkynyt bensiini pois.
• Lue käyttöohje ja noudata sitä ja myös moottoria ja lisälaitteita koskevia ohjeita. Anna käyttöohje myös laitteen muiden käyttäjien luettavaksi.
• Pakokaasut ovat vaarallisia. Käynnistä moottori vain ulkona.
• Varmista, että kaikki turvalaitteet ovat olemassa ja toimivat myös hyvin.
• Vain yksi henkilö saa käyttää laitetta ja tämän henkilön on oltava sopiva käyttämään laitetta.
• Märän ruohon leikkaaminen voi olla vaarallista. Leikkaa ruoho sen ollessa mahdollisimman kuivaa.
• Käske muita henkilöitä pysymään loitolla ruohon-leikkurista.
• Älä koskaan leikkaa ruohoa huonossa näkyvyy-dessä.
• Nosta maassa lojuvat esineet, kuten kivet, lelut, kepit ja narut jne. pois maasta ennen kuin alat leikata ruohoa.

Ohjeet oikeanlaiseen ruohon leikkaamiseen

△ Huomio! Älä koskaan avaa poistoläppää keräyslaitteen tyhjentämiseksi moottorin käydessä. Pyörivä terä voi aiheuttaa loukkaantumisia.

Kiinnitä poistoläppä ja keräysastia aina huolellisesti. Kun poistat sen, sammuta moottori ennen sitä.

Ohjainpalkin/työntöaisan määrittämää turvaetäisyyttä teräkotelon ja käyttäjän välillä on aina noudatettava. Ruohoa leikattaessa ja muutettaessa ajosuuntaa penkereissä ja rinteissä on noudatettava erityistä varovaisuutta. Huolehdi, että pysyt tukevasti pystyssä, käytä kenkiä, joissa on luistamaton ja pitävä pohja, ja pitkiä housuja. Leikkaa ruohoa aina poikittain rinteeseen nähden.

Turvallisuussyistä ruohonleikkurilla ei saa leikata ruohoa rinteissä, joiden kaltevuus on yli 15 astetta.

Ole erityisen varovainen takaperin kulkiessasi ja ruohonleikkuria vetäessäsi. Kompastumisvaara!

Silppuaminen

Leikattava tuote pilkotaan suljetussa leikkurikotelossa ja levitetään ruohoa leikattaessa takaisin maahan. Ruohojätteen talteenotto ja hävitys jää pois.

⚠️ HUOMAUTUS! Silppuaminen on mahdollista vain suhteellisen lyhytkestoisessa ruohon leikkaamisessa.

Silppuamistoiminnon käyttämiseksi keräysastia (16) on irrotettava ja silppurin adapteri (kuva 10-12 / 19) on työnnettävä poistouukkoon ja poistoläppä (15) on suljettava.

Ruohon leikkaaminen

Leikkaa vain terävillä, moitteettomassa kunnossa olevilla terillä, jotta ruohonlehdet eivät vahingoitu eikä ruoho kellastu.

Jotta leikkausjälki on mahdollisimman siisti, ohjaa ruohonleikkuria mahdollisimman suoria reittejä. Tällöin reittien tulee limittyä aina muutaman senttimetrin verran, jotta nurmikkoon ei jää viivoja.

Pidä leikkurikotelon alaosa puhtaana ja pois-ta ehdottomasti ruohokertymät. Kertymät vai- keuttavat käynnistämistä, heikentävät leikkaus- laatua ja haittaavat ruohon poistoa. Rinteissä reitin on oltava poikittain rinteeseen nähden. Ru- honleikkurin alas luisuminen voidaan estää vino- asennolla ylöspäin. Valitse leikkuukorkeus tosiasi- allisen ruohon pituuden mukaan. Suorita useita leikkauksia leikaten ruohoa kerrallaan enintään 4 cm.

Sammuta moottori aina ennen kuin teet minkään- laisia tarkastuksia terälle. Pidä mielessä, että terä pyörii edelleen muutaman sekunnin ajan moottorin sammuttamisen jälkeen. Älä koskaan yritä pysäyttää terää.

Tarkasta säännöllisesti, onko terä kiinnitetty oikein, hyvässä kunnossa ja hyvin hiottu. Jos näin ei ole, hio tai teroita se. Jos pyörivä terä osuu johonkin esineeseen, pysäytä ruohonleikkuri ja odota, kunnes terä on pysähtynyt kokonaan. Tarkasta sen jälkeen terän ja terän pitimen kunto. Jos se on vaurioitunut, se on vaihdettava.

Ohjeet ruohon leikkaamiseen:

• Huomioi kiinteät esineet. Ruohonleikkuri voi vahingoittua tai voi tulla vammoja ja loukkaantumisia.
• Kuuma moottori, pakoputki tai käyttökoneisto voi- vat aiheuttaa palovammoja. Älä siis koske.
• Rinteissä tai jyrkästi viettävässä maastossa on ruohon leikkaaminen tehtävä varovaisesti.
• Leikkaa ruohoa vain hyvissä valo-losuhteissa.
• Tarkasta ruohonleikkuri, terä ja muut osat, jos olet ajanut vieraaseen esineeseen tai jos laite tärisee normaalia voimakkaammin.
• Älä muuta mitään säätöjä tai tee mitään korjauksia sammuttamatta ensin moottoria. Vedä virtajohdon liitin irti.
• Kadulla tai sen lähellä on huomioitava tieliikenne. Pidä ruohon poisto loitolla kadusta.
• Vältä paikkoja, joissa pyörät menettävät pitonsa tai ruohon leikkaaminen ei ole turvallista. Ennen taaksepäin liikkumista on varmistettava, ettei takana ole pieniä lapsia.
• Tiheässä, korkeassa ruohikossa on käytettävä ylintä leikkuukorkeuden tasoa ja leikattava ruohoa hitaammin. Ennen ruohon ja muiden tukosten pois-tamista on moottori sammutettava ja sytytysvirta-johto irrotettava.
• Älä koskaan poista turvallisuuden kannalta tärkeitä osia.
• Älä koskaan täytä bensiiniä moottorin ollessa vielä kuuma tai käynnissä

Keräysastian tyhjennys

Keräysastiassa (16) on täyttötason näyttö (kuva 16). Ruohonleikkurin käydessään muodostama ilmavirta avaa sen. Jos läppä (kuva 16) menee kiinni ruohon leikkaamisen aikana, keräysastia (16) on täynnä ja se on tyhjennettävä. Jotta täyttötason näyttö toimii moitteettomasti, täytyy läpän alapuolisten aukkojen olla aina puhtaita eivätkä ne saa olla tukossa.

Kun nurmikolle alkaa jäädä ruohojäämiä, keräysastia on tyhjennettävä.

⚠️ VAROITUS

Ennen kuin irrotat keräysastian, sammuta moottori ja odota, että leikkuutyökalu on pysähtynyt.

Kun irrotat keräysastian (16), nosta poistoläppää (15) kädellä ja ota keräysastia (16) pois pitäen toisella kädellä kiinni kantokahvasta (kuva 16). Turvallisuusmääräysten edellyttämällä tavalla poistoläppä (15) menee kiinni, kun keräysastia irrotetaan, ja samalla taaempi poistoaukko suljetaan.

Jos nurmikolle jää ruohojäämiä, on ruohonleikkuria peruutettava noin 1 m moottorin käynnistämisen helpottamiseksi. Ruohonleikkurin kotelossa olevia leikkuujätteitä ei saa poistaa kädellä tai jalalla, vaan sopivalla apuvälineellä, esim. harjalla tai käsiharjalla. Materiaalin hyvän keräämisen varmistamiseksi on keräysastia (16) ja erityisesti ilmasäleikkö puhdistettava sisäpuolelta käytön jälkeen.

Kiinnitä keräysastia (16) vain moottorin ollessa sammutettuna ja leikkuutyökalun ollessa pysähtyneenä. Nosta poistoläppä (15) kädellä ylös ja kiinnitä keräysastia (16) yläkautta kahvasta kiinni pitäen. (Kuva 9)

Ruohon leikkaamisen jälkeen

• Anna moottorin aina jäähtyä ennen kuin ruohonleikkuri viedään suljettuun tilaan. Poista ruoho, lehdet, rasva ja öljy ennen varastointia. Älä säilytä muita esineitä ruohonleikkurin päällä.
• Tarkasta kaikki ruuvit ja mutterit ennen seuraavaa käyttökertaa. Löystyneet ruuvit on kirstettävä tiukalle.
• Tyhjennä keräysastia (16) ennen seuraavaa käyttökertaa.
• Irrota sytytystulppapistoke estääksesi luvattoman käytön.
• Huolehdi siitä, että ruohonleikkuria ei aseteta vaaranlähteen viereen. Kaasun ulos purkautuminen voi johtaa räjähdyksiin.
• Korjaamisessa saa käyttää vain alkuperäisiä osia tai valmistajan hyväksymiä osia (katso takuuasia-kirja).
• Tyhjennä bensatankki bensiinin imupumpulla, kun ruohonleikkuria ei käytetä pitkään aikaan.
• Öljyä ja huolla laite.

9. Huolto ja puhdistus

• Säännöllinen ja huolellinen kunnossapito on tarpeen laitteen turvallisuuden ja suorituskyvyn ylläpitämiseksi.
• Huolehdi, että kaikki mutterit, pultit ja ruuvit on kiriistetty tiukkaan ja laite on turvallisessa käyttökunnossa.
• Tarkasta ruohonkeräyslaite säännöllisesti kulumisen tai toimintakunnon heikentymisen osalta. Puhdista keräysastia säännöllisesti vedellä ja anna sen kuivua hyvin.
• Turvallisuussyistä kuluneet tai vioittuneet osat on vaihdettava.
• Tyhjennä polttoainesäiliö, kun laitetta varastoidaan pitkään tai kun sitä huolletaan. Se on tehtävä ulkona bensiinin imupumpulla (saatavana rautakaupoista).

△VAROITUS

Älä koskaan työskentele sytytysjärjestelmän virtaa johtavien osien parissa tai koske niihin, kun moottori on käynnissä. Vedä sytytystulppapistoke irti sytytystulpasta aina ennen huolto- ja hoitotöitä. Älä koskaan suorita mitään töitä käynnissä olevalle laitteelle. Työt, joita ei ole kuvattu tässä käyttöohjeessa, on teetettävä valtuutetussa ammattikorjaamossa.

Puhdistus

Ruohonleikkuri on puhdistettava perusteellisesti aina käytön jälkeen. Erityisesti alapuoli ja terän kiinnitys. Kallista ruohonleikkuri tätä varten vasemmalle kyljelleen ja poista ruohojäämät tai puhdista laite seuraavasti vedellä.

• Ota silppurivarustus pois / ota ruohonkeräyssäkki pois.
• Aseta letkun liitäntäosa ruohonleikkuriin (w) ja avaa vesihana. (Kuva 23)
• Käynnistä ruohonleikkuri ja kytke ruohonleikkuri noin 30 sekunnin kuluttua pois päältä. Pyörivä teräpalkki viskoo vettä ruohonleikkurin alapuolelle ja puhdistaa sen.
• Sulje vesihana ja vedä letkun liitäntäosa irti.
• Puhdista yläosa rievuilla (älä käytä teräviä esineitä).

Huomautus: Ennen kuin kallistat ruohonleikkurin kyljelleen, tyhjennä polttoainesäiliö kokonaan bensiinin imupumpulla. Ruohonleikkuria ei saa kallistaa yli 90 astetta. Lika ja ruoho on helpointa poistaa heti ruohon leikkaamisen jälkeen. Kuivuneet ruohojäämät ja lika voivat haitata ruohon leikkaamista. Tarkasta, onko ruohon poistokanavassa ruohojäämiä ja poista ne tarvittaessa. Älä koskaan puhdista ruohonleikkuria vesisuihkulla tai korkeapainepesurilla. Moottorin on pysyttävä kuivana.

Voimakkaita puhdistusaineita, kuten kylmäpuhdistusainetta tai pesubensiiniä ei saa käyttää.

Pyörän akselit ja pyörännavat

- Puhdistettava ja rasvattava kevyesti kerran sesongin aikana.

Terä

Turvallisuussyistä terän saa antaa vain valtuutetun ammattikorjaamon teroitettavaksi, tasapainotettavaksi ja asennettavaksi. Optimaalisen työtuloksen saavuttamiseksi suosittelemme tarkastuttamaan terän kerran vuodessa.

Terän vaihto (kuva 17)

Leikkuutyökalun vaihtamiseen saa käyttää vain alku-peräisiä varaosia.

Käytä terää vaihtaessasi käsineitä välttääksesi viilto-vammat.

Älä koskaan asenna muuta terää.

- Tyhjennä bensatankki ennen kuin poistat terän.

- Poista ruuvi vaihtaaksesi terän.

- Aseta kaikki uudelleen kuvassa 17 esitetyllä tavalla. Kiinnitä ruuvi asianmukaisesti. Kiinnitysruuvin kiristysvääntömomentti on 45 Nm. Kun vaihdat terän, vaihda myös terän ruuvi.

Vioittunut terä

Jos terä varovaisuudesta huolimatta osuu esteeseen, moottori on heti sammutettava ja sytytystulppapistoke vedettävä irti.

Kallista ruohonleikkuri kyljelleen ja tarkasta terä vaurioiden varalta. Vioittunut tai taipunut terä on vaihdettava. Älä koskaan yritä taittaa taipunutta terää uudelleen suoraksi. Älä koskaan työskentele taipuneella tai erittäin kuluneella terällä. Se aiheuttaa tärinää ja voi aiheuttaa muita vaurioita ruohonleikkuriin.

⚠️ Huomio! Jos työskennellään vioittuneella terällä, on olemassa loukkaantumisvaara.

Terän hiominen

Terät voidaan teroittaa metalliviilalla. Epätasapainon välttämiseksi hiomisen saa teettää vain valtuutetussa ammattikorjaamossa.

Öljytason tarkastus

⚠️ Huomio! Älä koskaan käytä moottoria ilman öljyä tai liian vähäisellä öljymäärällä. Se voi johtaa moottorin vakavaan vahingoittumiseen. Käytä vain moottoriöljyä SAE 30.

Öljytason tarkastus (kuva 18):

• Aseta ruohonleikkuri tasaiselle, suoralle pinnalle.
• Irrota öljynmittatikku (12) kiertämällä sitä vasemmalle, ja pyyhi se. Laita mittatikku uudelleen täyttö-tulkkaan rajoittimeen saakka, älä kierrä sitä.
• Vedä mittatikku ulos ja lue öljytaso vaakasuorassa asennossa. Öljytason täytyy olla öljynmittatikun (12) max- ja min-merkkien välissä.

Öljynvaihto (kuva 23)

• Moottoriöljy on vaihdettava kerran vuodessa ennen sesongin alkua. Moottorin on öljyä vaihdettaessa oltava käyttölämpötilassa ja sammutettuna.
• Käytä vain moottoriöljyä (SAE 30).
• Tyhjennä bensatankki (bensiinin imupumpulla)
• Aseta matala öljynkeräysastia (tilavuus vähintään 1 litra) ruohonleikkurin eteen.
• Kierrä öljynmittatikku ulos ja kallista ruohonleikkuria sen verran, että öljy valuu kokonaan keräysastiaan.
• Täytä sen jälkeen tuoretta moottoriöljyä öljynmittatikun ylämerkkiin asti (noin 0,35 l). Älä täytä liikaa.
• Huomio! Älä kierrä öljytason tarkistamiseen käytettävää öljynmittatikkua sisään, vaan työnnä se vain kierteeseen saakka.

Vanha öljy on hävitettävä voimassa olevien määräysten mukaisesti.

Hihnojen puhdistus (kuvat 17, 19)

• Poista terä ja vaihteistokotelo avaamalla ruuvit.
• Puhdista vaihteiston osat ja kiilahihna 1-2 kertaa vuodessa harjalla tai paineilmalla.
• Aseta vaihteistokotelo ja terä takaisin paikoilleen ja kiinnitä ruuvit.

Vaijerien hoito ja asetus

Öljyä vaijerit usein ja tarkista niiden kevyt liikkuvuus.

Ilmansuodattimen huolto (kuva 20)

Likainen ilmansuodatin alentaa moottoritehoa, koska kaasuttimeen syötetään liian vähän ilmaa. Säännöllinen tarkastus on sen vuoksi välttämätöntä.

Ilmansuodatin on tarkastettava 25 käyttötunnin välein ja se on tarvittaessa puhdistettava. Jos ilma on hyvin pölyistä, ilmansuodatin on tarkastettava useammin.

Ota ilmansuodattimen kansi irti ja poista sienisuodatin. Vaihda ilmansuodatin välttääksesi esineiden pu-toamisen ilmanottoon (kuva 20).

Huomio: Älä koskaan puhdista ilmansuodatinta ben- siinillä tai palavalla liuottimella. Puhdista ilmansuoda- tin vain paineilmalla tai koputtelemalla.

Sytytystulpan huolto (kuva 21)

Tarkasta sytytystulpan likaisuus ensimmäisen kerran 10 käyttötunnin jälkeen ja puhdista se tarvittaessa kuparilankaharjalla. Huolla sytytystulppa sen jälkeen 50 käyttötunnin välein.

Irrota sytytystulppapistoke kiertävällä liikkeellä. Poista sytytystulppa (10) sytytystulppa-avaimella.

Käytä rakomittaa ja aseta etäisyydeksi 0,75 mm (0,030"). Aseta sytytystulppa (10) uudelleen paikalleen ja varmista, ettei sitä kiristetä liian tiukalle.

Moottorin jarruvipu (kuva 1)

Moottori on varustettu mekaanisella jarrulla (3), joka on tarkastettava säännöllisesti. Kun jarruvipu vapautetaan, terän on pysähdyttävä 7 sekunnin kuluessa. Jos näin ei ole, laitetta ei saa käyttää. Ota yhteyttä valtuutettuun alan jälleenmyyjään.

Varmista, että laite on moitteettomassa kunnossa koko elinikänsä ajan. Epäasianmukainen huolto voi johtaa hengenvaarallisiin loukkaantumisiin.

Korjaaminen

Korjaamisen tai huollon jälkeen on varmistettava, että kaikki turvatekniset osat on asetettu paikoilleen ja ne ovat moitteettomassa kunnossa. Säilytä loukkaantumisvaaraa aiheuttavia osia poissa muiden henkilöiden ja lasten ulottuvilta.

Huomio: Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.

Teetä työt asiakaspalvelussa tai valtuutetulla ammat-tilaisella. Sama koskee myös lisävarusteita.

Käyttöajat

Huomioi lakisääteiset määräykset joilla säädellään ruohonleikkureiden käyttöaikoja. Ne voivat olla eri paikoissa erilaisia.

Tärkeä ohje korjausta tarvittaessa:

Lähettäessäsi laitteen huoltokeskukseen korjausta varten ota huomioon, että turvallisuussyistä laitteesta on tyhjennettävä öljy ja bensiini pois ennen lähetystä.

varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

- Laitteen tyyppi

- Laitteen tuotenumero

Varaosat / lisätarvikkeet

Ruohonleikkurin terä - tuotenumero: 7911200617

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Sytytystulppa, ilmansuodatin, bensiini-suodatin, terä, kiilahihna

* eivät välttämättä sisälly toimitukseen!

10. Varastointi

• Älä koskaan säilytä ruohonleikkuria polittoaineineen rakennuksissa, joissa mahdolliset bensii-nihöyryt voivat päästä kosketukseen avotulen tai kipinöiden kanssa.
• Anna moottorin jäähtyä ennen kuin viet ruohonleikkurin suljettuun tilaan.
• Tulipalovaaran vähentämiseksi moottori, pakoputki ja polttoainesäiliötä ympäröivä alue on puhdistettava ruohosta, lehdistä tai ulos purkautuneesta rasvasta (öljystä).

Valmistelutoimet ruohonleikkurin varastointia varten

Varoitus: Älä tyhjennä bensiiniä suljetuissa tiloissa, tulen lähellä tai tupakoitaessa. Kaasuhöyryt voivat aiheuttaa räjähdyksiä tai tulipalon.

• Tyhjennä bensiinisäiliö bensiinin imupumpulla.
• Käynnistä moottori ja annan sen käydä niin kauan, kunnes bensiinijäämät on kulutettu loppuun.
• Tee jokaisen käyttöajanjakson jälkeen öljynvaihto. Poista sitä varten vanha moottoriöljy lämpimästä moottorista ja täytä uutta moottoriöljyä.
• Poista sytytystulppa sylinterin päästä.
• Täytä öljykannulla noin 20 ml öljyä sylinteriin.

• Vedä hitaasti käynnistyskahvasta niin, että öljy suojaa sylinteriä sisältä.

• Kierrä sytytystulppa jälleen paikalleen.

• Puhdista sylinterin jäähdytysrivat ja kotelo.
• Puhdista koko laite maalipinnan suojaamiseksi.
• Säilytä laitetta hyvin ilmastoidussa paikassa.

Ruohonleikkurin valmisteleminen kuljetusta var- ten (kuva 22)

• Tyhjennä bensiinisäiliö bensiinin imupumpulla.
• Anna moottorin käydä niin kauan, kunnes bensiini-jäämät on kulutettu loppuun.
• Tyhjennä moottoriöljy lämpimästä moottorista.
• Poista sytytystulppapistoke sytytystulpasta.
• Puhdista sylinterin jäähdytysrivat ja kotelo.
• Irrota käynnistysvaijeri (17) koukusta. Löysää pikakiinnitysvipu (5) ja käännä alempi työntökaari alas. Varmista, etteivät vaijerit taivu mutkalle kääntämisen aikana.
• Kiedo muutama kierros aaltopahvia ylemmän ja alemman työntökaaren ja moottorin väliin hankauksen välttämiseksi.

11. Hävittäminen ja kierrätys

Kuljetuspakkauksen hävittäminen

Pakkaus suojaa laitetta kuljetusvaurioilta.

Pakkausmateriaalit on valittu ympäristönsuojelunäkökohdat huomioiden ja ne ovat sen vuoksi kierrätettäviä. Pakkauksen toimittaminen materiaalien kierrätykseen säästää raaka-aineita ja vähentää jätekuormitusta. Pakkausosat (esim. kalvoț, Styropor®) voivat olla lapsille vaarallisia. Tukehtumisvaara! Säilytä pakkausosia poissa lasten ulottuvilta ja hävitä ne mahdollisimman pian. Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista. Toimita vialliset rakenneosat erikoisjätteen keräykseen. Kysy neuvoa jätelaitokselta tai kunnanvirastosta!

12. Ohjeet häiriöiden poistoon

Vian etsintä

Taulukossa esitetään mahdolliset virheet, niiden mahdolliset syyt ja mahdolliset korjauskeinot. Jos et kuitenkaan pysty poistamaan ongelmaa ota yhteyttä ammattilaiseen.

⚠️ VARO!

Sammuta ensin moottori ja vedä sytytysvirtajohto irti ennen kuin alat tehdä tarkastuksia tai säätöjä.

⚠️ VARO!

Jos moottoria on käytetty säädön tai korjaamisen jälkeen muutaman minuutin ajan, muista, että pakoputki ja muut osat ovat kuumia. Älä siis koske niihin välttääksesi palovammat.

Tärkeä ohje korjausta tarvittaessa:

Lähettäessäsi laitteen huoltokeskukseen korjausta varten ota huomioon, että turvallisuussyistä laitteesta on tyhjennettävä öljy ja bensiini pois ennen lähetystä.

Häiriö Mahdolliset syyt Korjauskeinot
Laitteen epätasainen käynti, voimakas tärinä	Ruuvit löystyneetTerän kiinnitys löystynytTerän epätasapaino	Tarkasta ruuvitTarkasta terän kiinnitysVaihda terä
Moottori ei käy	Moottorin jarruvipua ei ole painettuKaasuvipu väärässä asennossaSytytystulppa viallinenPolttoainesäiliö on tyhjäLikainen polttoaineKylmä ympäristöMoottori viallinen	Paina moottorin jarruvipuaTarkasta asetusVaihda sytytystulppaTäytä polttoainettaTyhjennä bensatankki ja täytä puhtaalla polttoaineellaPaina ryyppypainiketta (jos sellainen on)Ota yhteyttä valtuutettuun asiakaspalveluun
Moottori käy epätasaisesti	Ilmasuodatin likainenSytytystulppa likainen	Puhdista ilmansuodatinPuhdista sytytystulppa
Ruoho kellastuu, leikkaus on epätasainen	Terä on tylsäLeikkuukorkeus liian pieni	Teroita teräSäädä oikea korkeus
Ruohon poisto ei tapahdu siististi	Leikkuukorkeus liian alhainenTerä on kulunutKeräysastia tukossa	Säädä korkeuttaVaihda terätTyhjennä keräysastia tai poista tukos

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellylle koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi

raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
