MS16146 - Muruniiduk SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Bensiiniga muruniiduk
Bränd	Scheppach
Mudel	MS16146
Mootori tüüp	4-taktiline õhkjahutusega mootor
Silindri maht	161 cm³
Mootori pöörded	2800 p/min
Võimsus	3,0 kW (4,1 hj)
Kütus	Pliivaba bensiin (max 5% bioetanool)
Kütusepaagi maht	1,3 L
Mootoriõli	SAE 30 või 10W30, maht 0,35 L
Lõikelaius	46 cm
Lõikekõrguse vahemik	25-75 mm (7 asendit)
Kogumiskoti maht	55 L
Kaal	28,8 kg
Helirõhu tase (LpA)	82 dB(A)
Helivõimsuse tase (LWA)	93,1 dB(A)
Vibratsioon	7,38 m/s²
Ajamisüsteem	Tagaveoline
Funktsioonid	Multšimine, küljeheitmine, kogumiskott
Käivitus	Tõmbehoob
Ohutusseadmed	Mootoripidur, väljaviskekate, mootori seiskamishoob
Hooldus	Puhastamine pärast kasutamist, õlivahetus kord aastas, tera vahetamine, õhufilter, küünal
Kuluosad (tarbekaubad)	Küünal, õhufilter, kütusefilter, tera, rihm
Garantii	Seadusjärgne, kehtivad tingimused

Korduma kippuvad küsimused - MS16146 SCHEPPACH

Kui suur on kütusepaagi maht?

Scheppach MS16146 muruniiduki kütusepaagi maht on 1,3 liitrit. Kasutage pliivaba bensiini, mis sisaldab maksimaalselt 5% bioetanooli.

Kuidas reguleerida lõikekõrgust?

Lõikekõrgust reguleeritakse tsentraalse hoova abil (joon. 13). See pakub 7 asendit vahemikus 25–75 mm. Tõmmake hoob välja, valige soovitud kõrgus ja vabastage see lukustamiseks. Tehke reguleerimine mootor seiskades ja küünla juhe eemaldades.

Kuidas teha multšimist?

Multšimiseks eemaldage kogumiskott ja asetage multšimisadapter (kaasasolev osa) väljaviskeavasse, seejärel sulgege väljaviskekate. Multšimine on soovitatav lühikesel ja kuival murul.

Millal tuleb mootoriõli vahetada?

Mootoriõli tuleb vahetada kord aastas, eelistatavalt sooja mootoriga, enne hooaja algust. Kasutage SAE 30 või 10W30 õli (maht 0,35 L). Kõrvaldage kasutatud õli vastavalt eeskirjadele.

Mida teha, kui muruniiduk ei käivitu?

Kontrollige, et mootoripiduri hoob on allavajutatud, paagis on bensiini, küünal on puhas ja õhufilter pole ummistunud. Külma ilmaga kasutage õhuklappi. Kui probleem püsib, vaadake juhendi veaotsingutabelit.

Kuidas puhastada õhufiltrit?

Õhufiltrit tuleb kontrollida iga 25 töötunni järel. Eemaldage filtri kate, võtke käsnfilter välja, puhastage seda suruõhu või koputamisega. Ärge kunagi kasutage bensiini ega tuleohtlikke lahusteid.

Mis on õlivahetuse protseduur?

Asetage lühike nõu muruniiduki alla, keerake õlimõõtevarras lahti, seejärel kallutage niidukit õli täielikuks tühjendamiseks. Seejärel täitke uue õliga kuni mõõtevarda ülemise märgini (umbes 0,35 L). Ärge keerake mõõtevarrast taseme kontrollimiseks, lihtsalt suruge see sisse.

Kuidas vahetada tera?

Kandke kaitsekindaid. Tühjendage kütusepaak, seejärel keerake tera keskkruvi lahti (kinnitusmoment: 45 Nm). Asendage tera originaalosaga ja pingutage kinni. Vajadusel vahetage ka kinnituskruvi. Laske tera spetsialiseeritud töökojas teritada.

Millised on olulised ohutusjuhised?

Lugege enne kasutamist juhend tervikuna läbi. Kandke vastupidavaid jalatseid ja pikki pükse. Ärge niitke paljajalu. Hoidke lapsed ja loomad eemal. Ärge kunagi niitke tõusul või laskumisel: niitke risti. Seiskage mootor enne hooldust. Kasutage kuulmiskaitset.

Kuidas hoiustada muruniidukit talvel?

Tühjendage kütusepaak imipumba abil, seejärel laske mootoril töötada kuni järelejäänud kütuse ärakasutamiseni. Vahetage õli. Eemaldage küünal, valage silindrisse 20 ml õli ja tõmmake õrnalt tõmbehoovast. Puhastage seade ja hoidke kuivas ja ventileeritavas kohas.

KASUTUSJUHEND MS16146 SCHEPPACH

Seadmel olevate sümbolite selgitus

		Järgige enne kasutamist köiki ohutusjuhiseid.
		Lugege ja möistke enne käikuvõtmist käsitsusjuhendi kogu teksti.
		Ärge niitke kallakul üles- või allapoole.
		Eemaldage enne muruniiduki käitamist maas lebavad väikeosad, mis võidakse eemale paisata.
		Eemalepaiskuvate osade oht töötava mootori korral.Pidage tingimata ohutusvahemaast kinni.
		Tehke kindlaks, et teised isikud peavad kinni piisavast ohutusvahemaast. Hoidke kõrvalised isikud seadmest eemal.
		Eemaldage enne hooldustööde teostamist süüteküünla pistik.
		Hoidke käed ja jalad põörlevatest nugadest eemal.
		Hoidke käed ja jalad põörlevatest nugadest eemal.
		Tähtis. Heitgaasid on mürgised, seepärast ärge käitage mootorit ventileerimata piirkondades
		Tähelepanu, kuum pealispind - põletusoht
		Kasutage kuulme- ja silmakaitset!
		TÄHELEPANU! Käitusained on tuleohtlikud ja plahvatusvõimelised - põletusoht
		Paagi maht
		Mootoriõli
	[0WK5]	Noa pikkus Max lõikelaius
		Garanteeritud helivõimsustase
		Toode vastab kehtivatele Euroopa direktiividele.
	[XST2]	Segurikastus-klahv külmkäivituseks
		Ölitaseme kontrollimine
		DRIVE - ajamihoobSTOP - mootoripiduri hoob

Sisukord: Lk:

1. Sissejuhatus.... 102
2. Seadme kirjeldus.... 102
3. Tarnekomplekt....102
4. Sihtotstarbekohane kasutus.... 103
5. Ohutusjuhised 103
6. Tehnilised andmed 105
7. Enne käikuvõtmist 106
8. Käsitsemine....106
9. Hooldus ja puhastamine 109
10. Ladustamine.... 111
11. Utiliseerimine ja taaskäitlus.... 111
12. Rikete körvaldamine.... 111

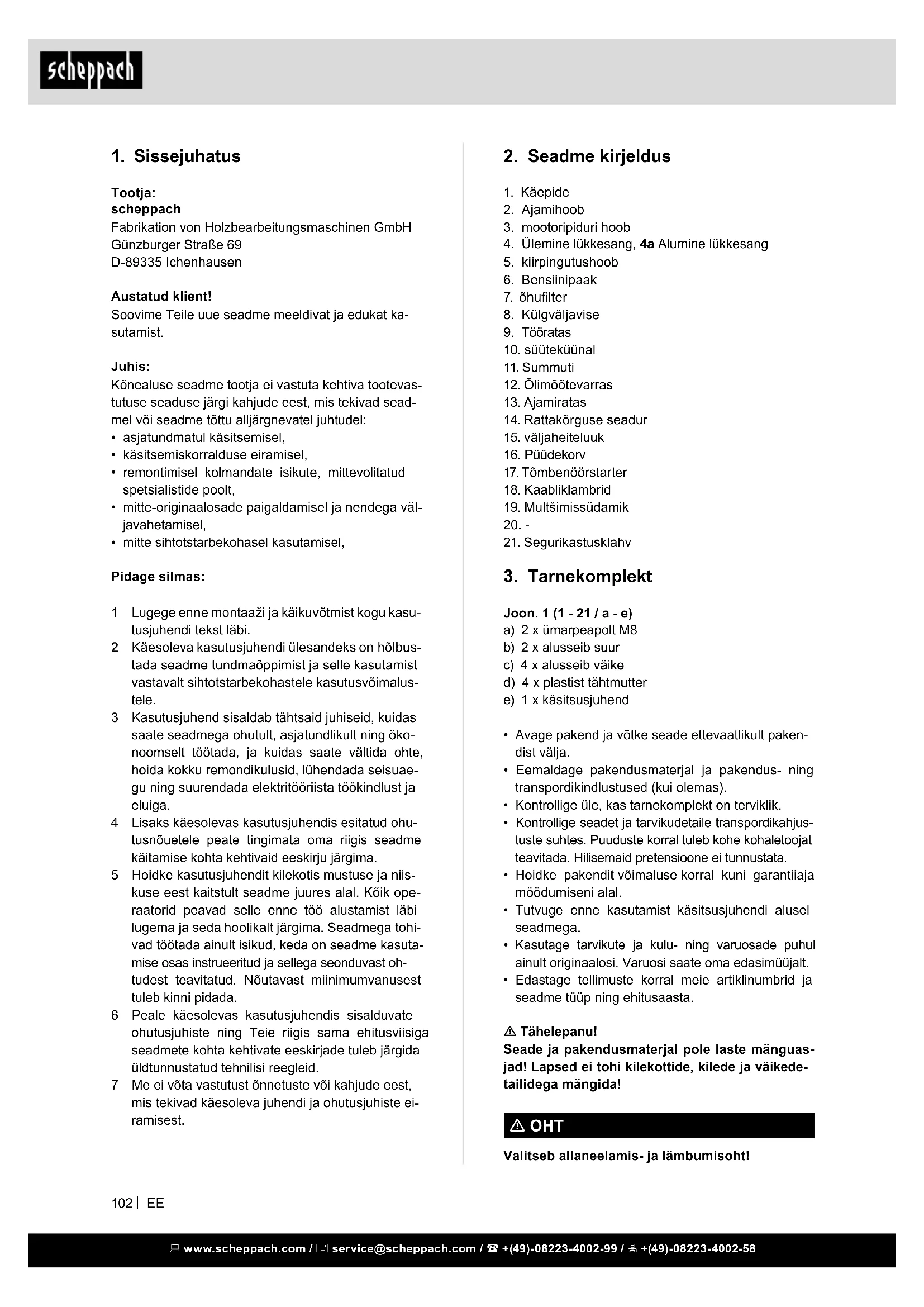

1. Sissejuhatus

Tootja:

scheppach

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevas- tutuse seaduse järgi kahjude eest, mis tekivad sead- mel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,

Pidage silmas:

1 Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.
2 Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.
3 Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning öko- noomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuae- gu ning suurendada elektritööriista töökindlust ja eluiga.
4 Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.
5 Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Seadmega tohi-vad töötada ainult isikud, keda on seadme kasuta-mise osas instrueeritud ja sellega seonduvast oh-tudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.
6 Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis sama ehitusviisiga seadmete kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.
7 Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus

1. Käepide
2. Ajamihoob
3. mootoripiduri hoob
4. Ülemine lükkesang, 4a Alumine lükkesang
5. kiirpingutushoob
6. Bensiinipaak
7. öhufilter
8. Külgväljavise
9. Tööratas
10. süüteküünal
11. Summuti
12. Ōlimõõtevarras
13. Ajamiratas
14. Rattakõrguse seadur
15. väljaheiteluuk
16. Püüdekorv
17. Tömbenöörstarter
18. Kaabliklambrid
19. Multšimissüdamik
21. Segurikastusklahv

3. Tarnekomplekt

Joon. 1 (1 - 21 / a - e)

a) 2 x ümarpeapolt M8
b) 2 x alusseib suur
c) 4 x alusseib väike
d) 4 x plastist tähtmutter
e) 1 x käsitsusjuhend

• Avage pakend ja võtke seade ettevaatlikult pakendist välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate oma edasimüüjalt.
• Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.

⚠ Tähelepanu!

Seade ja pakendusmaterjal pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida!

⚠️ OHT

4. Sihtotstarbekohane kasutus

Masin vastab kehtivale EÜ masinadirektiivile.

Enne töö alustamist peavad olema köik kaitse- ja ohutusseadised masina külge monteeritud.

• Operaator vastutab tööpiirkonnas kolmandate isikute eest.
• Masin on välja töötatud käsitsemiseks ühe isiku poolt.
• Järgige köiki masinal olevaid ohutus- ja ohujuhi-seid.

- Hoidke köik masinal olevad ohutusjuhised terviklikult loetavas seisundis.

- Kasutage masinat ainult tehniliselt laitmatus sei-sundis ja sihtotstarbekohaselt, ohutus- ning ohu-teadlikult ja kasutusjuhendit järgides!

- Kõrvaldage viivitamatult eelkõige rikked, mis võivad ohutust halvendada (laske kõrvaldada)!

- Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirjadest ning tehnilistes andmetes esitatud möötmetest.

- Tuleb järgida asjakohaseid önnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.

- Masinat tohivad kasutada, hooldada ja remontida ainult asjatundlikud isikud, kes seda tunnevad ja keda on ohtude osas instrueeritud. Masinal omavoliliselt tehtud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest.

- Masinat tohib kasutada ainult tootja originaaltarvikutega ja originaaltööriistadega.

- Igasugune ulatuslikum kasutus kehtib kui mitte sihtotstarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuüksi kasutajal.

- Seadet ei tohi kasutada kommerts-, käsitööndusvõi tööstuskasutuseks.

- Kui Te pole kindel, kas mingi töötingimus on ohutu või ebaohutu, siis ärge töötage masinaga.

- Bensiini-muruniiduk on ette nähtud eraviisiliseks kasutamiseks öue- ja hobiaias. Öue- ja hobiaia muruniidukiteks peetakse selliseid seadmeid, mille iga-aastane kasutus ei ületa reeglina 50 tundi ja mida kasutatakse eelkõige rohu- või murupindadel, kuid mitte avalikel rajatistel, parkides, spordirajatis- tel või põllu- ning metsamajanduses.

Tähelepanu! Kasutaja kehalise ohustamise töttu ei tohi kasutada muruniidukit järgmistel töödel: puhmas- te, hekkide ja põösaste kärpimiseks, servapiirdetai- mede või katusetaimestikes või rõdukastides muru lõikamiseks ning peenestamiseks, könniteede pu- hastamiseks (puhtaks imemiseks) ja hekseldina puu- ning hekilõikude peenestamiseks. Peale selle ei tohi kasutada muruniidukit mootorkobestina pinnasekõrgendite nagu nt mutimullahunnikute tasandamiseks.

- Ohutusalastel põhjustel ei tohi kasutada muruniidukit muude tööriistade ja igat liiki tööriistakomplektide ajamiagregaadina.

△ HOIATUS

Palun lugege enne seadme käikuvõtmist oma ohutuse huvides käesolev käsiraamat ja ohutusjuhised põhjalikult läbi. Kui annate seadme üle kolmandatele isikutele, siis pange käesolev kasutuskorraldus alati kaasa.

5. Ohutusjuhised

Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga: m

Peale selle sisaldab käitusjuhend muid tähtsaid tekstikohti, mis on tähistatud sönaga "TÄHELEPANU!".

⚠️ OHT

Selle korralduse eiramise korral valitseb suurim oht elule või eluohtlike vigastuste oht.

⚠ HOIATUS

Selle korralduse eiramise korral valitseb oht elule või raskete vigastuste oht.

⚠️ ETTEVAATUST

Selle korralduse eiramise korral valitseb kergete kuni keskmiste vigastuste oht.

JUHIS

Selle korralduse eiramise korral valitseb seadme või muude materiaalsete väärtuste kahjustamise oht.

⚠ Tähelepanu!

Seadmete kasutamisel tuleb ohutusabinõudest kinni pidada, et vältida vigastusi ja kahjustusi. Lugege käesolev käsitsusjuhend / ohutusjuhised seetõttu hoolikalt läbi. Hoidke neid hästi alal, et neis sisalduv informatsioon oleks igal ajal käepärast. Kui peaksite seadme teistele isikutele üle andma, siis palun väljastage ka käesolev käsitsusjuhend / ohutusjuhised. Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

Kes et tohi seadet kasutada:

• Lapsed ja teised isikud, kes ei tunne kasutuskorraldust (kohalikud nõuded võivad määrata kindlaks kasutaja miinimumvanuse)
• Alkoholi, uimastite või ravimite mõju all seisavad, väsinud või haiged inimesed

Käsijuhitavate muruniidukite ohutusjuhised Juhised

- Lugege hoolikalt kasutuskorraldust. Tutvuge masina seadete ja selle öige kasutamisega.

• Ärge lubage lastel või teistel isikutel, kes ei tunne kasutuskorraldust, muruniidukit kasutada. Kohapealsed nõuded võivad määrata kindlaks miini-mumvanuse.
• Ärge niitke kunagi, kui teised isikud, eriti lapsed või loomad, on läheduses. Möelge sellele, et masinajuht või kasutaja vastutab teiste isikute või nende omandiga seonduvate önnetuste eest.
• Kui peaksite seadme teistele isikutele üle andma, siis palun andke kätte ka käesolev käsitsusjuhend.
• Niitmise ajal tuleb kanda alati tugevaid jalatseid ja pikki pükse. Ärge niitke paljajalu ega kergetes sandaalides.
• Kontrollige maastikku, millel masinat kasutatakse, ja eemaldage köik esemed nagu kivid, mänguasjad, puupulgad ning traadid, mis vöidakse kaasa haarata ja eemale paisata.

HOIATUS

Bensiin on äärmiselt süttimisohtlik:

• Säilitage bensiini ainult selleks ettenähtud mahutites.
• Tankige ainult öues ja ärge suitsetage tankimisprotseduuri ajal.
• Bensiin tuleb sisse valada enne mootori käivitamist. Mil mootor töötab või niiduk on kuum, ei tohi paagikorki avada ega bensiini juurde valada.
• Kui bensiiin voolas üle, siis ei tohi proovida mootorit käivitada. Selle asemel tuleb masin bensiiiniga saastunud pinnalt eemaldada. Tuleb vältida igasugust käivituskatset, kuni bensiiiniaurud on lendunud.
• Ohutustehnilistel põhjustel tuleb bensiinipaak ja muud paagisulgurid kahjustumise korral välja va-hetada.
• Ärge säilitage bensiini kunagi sädemeallika läheduses. Kasutage alati kontrollitud kanistrit. Hoidke lapsed bensiinist eemal.
• Asendage defektsed mürasummutid
• Enne kasutamist tuleb alati vaatlusega kontrollida, kas lõiketööriistad, kinnituspoldid ja kogu lõikemoodul on ära kulunud või kahjustatud. Viskumise vältimiseks tohib ära kulunud või kahjustatud lõiketööriistu ning kinnituspolte vahetada ainult komplekti kaupa.
• Pidage mitme noaga seadmete puhul silmas, et ühte nuga pöörates võivad hakata teised noad pöörlema.

ümberkäimine

• Ärge laske sisepõlemismootoril töötada suletud ruumides, kus võib koguneda ohtlik süsinikmonooksiid.
• Niitke ainult päevavalguses või hea tehisvalgustuse korral. Kui võimalik, siis tuleb vältida seadme kasutamist märja rohuga.

• Muruniiduki kasutamine äikese korral on keelatud - pikselöögi oht!

• Pöörake kallakutel alati tähelepanu heale seisule.

• Juhtige masinat ainult sammukiirusel.
• Ratastel masinate puhul kehtib: Niitke risti kallakut, mitte kunagi üles- või allapoole.
• Olge eriti ettevaatlik, kui muudate kallakul sõidusuunda.
• Ärge niitke ülemäära järskudel kallakutel ja prügidepoode, kraavide või tiikide läheduses. Olge eriti ettevaatlik, kui pöörate muruniidukit ümber või tömbate enda poole.
• Peatage lõikenuga, kui muruniidukit tuleb kallutada, kui seda transporditakse üle muude pindade kui rohu ja kui seda liigutatakse niidetavalt pinnalt ära või selle juurde.
• Ärge kasutage muruniidukit kunagi kahjustatud kaitseseadistega või kaitsevõredega või paigaldamata kaitseseadisteta nagu nt põrkeplekkideta ja/ või rohupüüdeseadisteta.
• Ärge muutke mootori reguleerimisseadeid ega andke sellele liigpöördeid.
• Vabastage enne mootori käivitamist mootoripidur.
• Käivitage mootorit ettevaatlikult vastavalt tootja korraldustele. Pöörake tähelepanu jalgade piisava-le vahekaugusele lõikenoast.
• Mootori käivitamisel või käimatõmbamisel ei tohi muruniidukit kallutada, välja arvatud juhul, kui muruniidukit tuleb sellel protseduuril üles tõsta. Kallutage sel juhul seda ainult nii palju, kui see on tingimata vajalik, ja tõstke seda üles ainult kasutaja vastasküljelt.
• Ärge käivitage mootorit, kui seisate väljaviskekanali ees.
• Ärge pange käsi või jalgu kunagi pöörlevate osade juurde või alla. Hoidke ennast alati väljaviskeavast eemale.
• Ärge tõstke ega kandke kunagi töötava mootoriga muruniidukit.
• Seisake mootor, tömmake süüteküünla pistik maha ja veenduge, et köik liikuvad osad on seiskunud:
• enne blokaadide vabastamist või ummistuste kõrvaldamist väljaviskekanalis.
• enne muruniiduki kontrollimist, puhastamist või sellel tööde läbiviimist.
• kui tabati võõrkeha. Otsige muruniidukil kahjustusi ja viige nõutavad remondid läbi enne muruniiduki uuesti käivitamist ja selle töötamist. Kui muruniiduk hakka ebatavaliselt tugevasti vibree-rima, siis on vajalik kohene ülekontrollimine.
• Seisake mootor:
• kui eemaldute muruniiduki juurest.
• enne juurdetankimist.
• Masina käitamine ülemäärase kiirusega võib suurendada önnetusohtu.
• Olge masina seadistustöödel ettevaatlik ja vältige sõrmede kinnikiilumist liikuva lõiketööriista ning jäikade seadmeosade vahel.

• Olge eriti ettevaatlik järeleandvatel pinnastel ja prügidepoode, kraavide või tiikide läheduses niitmisel.

• Kasutaja peab olema kasutamises, seadistamises ja käsitsemises (seadistus keelatud rakendused) piisavalt koolitatud.

• Kontrollige seade regulaarselt üle ja tehke iga kord enne kasutamist kindlaks, et köik käivitusfiksaatorid ning puutelülitid talitlevad nöuetekohaselt.
• Pidage silmas, et nõuetele mittevastav hooldus, mitteühilduvate varuosade kasutamine või ohutus-seadiste eemaldamine või modifitseerimine võib seadmel kahjustusi ja sellega töötavatel inimestel raskeid vigastusi põhjustada.
• Pidage silmas, et muruniiduki ohutussüsteeme või seadiseid ei tohi manipuleerida ega deaktiveerida.
• Pidage silmas, et kasutaja ei tohi muuta ega manipuleerida mitte mingeid pitseeritud seadeid mootori pöördearvu reguleerimises.
• Kasutage ainult tootja poolt soovitatud lõiketööriistu ja tarvikuid. Muude rakendustööriistade ja muude tarvikute kasutamine võib tähendada kasutajale vigastusohtu.
• Hoidke muruniidukit alati heas käitusseisundis.
• Müra- ja võnkekoormuse vähendamiseks on vaja teha piisavaid pause.

Jääkohud ja kaitsemeetmed

Ergonoomiliste põhimõtete eiramine Isikliku kaitsevarustuse (IKV) hooletu kasutus

Isikliku kaitsevarustuse hooletu kasutamine võib põh-justada raskeid vigastusi.

- Kandke ettenähtud kaitsevarustust.

Inimlik käitumine, vale käitumine

- Olge köigil töödel alati kontsentreeritud.

⚠ Jääkoht - ei saa kunagi välistada.

Ohustamine müra töttu

Kuulmekahjustused

Pikemaajaline kaitsmata töötamine seadmega võib põhjustada kuulmekahjustusi.

- Kandke põhimõtteliselt kuulmekaitset.

Käitumine avariijuhtumil

Alustage võimaliku tekkiva önnetuse korral vastavalt vajalike esmaabimeetmetega ja kutsuge kiireimal võimalikul viisil arstiabi.

6. Tehnilised andmed

Mootori tüüp	4-taktiline mootor / öhkjahutusega
Töömaht: 161 cm3
Tööpöörded 2800 min	-1
Võimsus 3,0 kW / 4,1 hj
Kütus	Tavabensiin/pliivaba max5% bioetanooli
Paagi maht 11.
Mootoriõli SAE 30 / 10W30
Paagi maht/õli 0,35 l

löikekörguse seadur 25-75 mm / 7-kordne

Püüdekorvi maht 55 l

lõikelaius 46 cm

Kaal 28,8 kg

Õigus tehnilisteks muudatusteks reserveeritud!

Müraemissiooni informatsiooni mõõdeti asjaomaste normide järgi:

Helirõhk L_pA = 82,0 dB(A)

Mõõtemääramatus K _PA = 3,0 dB(A)

Helivõimsus L_WA = 93,1 dB(A)

Mõõtemääramatus K_PA = 2,35 dB(A)

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Vibratsioon A _hv (vasakul/paremal) = 7,38 m/s ^2

Mõõtemääramatus K_PA = 1,5 m/s^2

Piirake müra teke ja vibratsioon miinimumile!

• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandke kindaid.

Bensiinimuruniiduki pikemaajalisel kasutamisel võivad tekkida vibratsioonist tingitud verevarustushäired (valgete sõrmede tõbi).

Sellisel juhul ei saa kasutamise kestuse kohta andmeid esitada, sest see võib olla inimeseti erinev.

Järgmised tegurid võivad seda ilmingut mõjutada:

• Operaatori käte verevarustushäired
• madalad välistemperatuurid
• pikad kasutusajad

Seetõttu soovitatakse sooje töökindaid kanda ja regulaarseid tööpause teha.

7. Enne käikuvõtmist

Komponentide kokkupanemine.

Tarnimisel on möned osad demonteeritud. Kokkupanemine on lihtne, kui järgitakse järgmisi juhiseid.

Juhis!

Kokkupanemisel ja hooldustöödel vajate täiendavalt järgmisi tööriistu, mis ei sisaldu tarnekomplektis:

• lame ölipüüdevann (ölivahetuseks)
• mõõdutops 1-liitrine (õli- / bensiinikindel)
• bensiinikanister (5-liitrine on piisav u 6 töötunniks)
• lehter (sobiv paagi bensiinitäiteotsakule)
• majapidamislikud pühkimislapid (öli / bensiiinijääki-de ärapühkimiseks; utiliseerimine tanklas)
• bensiini imupump (plast-teostus, saadaval ehitus-poodides)
• käsipumbaga ölikann (saadaval ehituspoodides)
  • 0,35 I mootoriõli SAE 30

Montaaž

1. Võtke muruniiduk ja paigaldusosad pakendist väl- ja ning kontrollige üle, kas kontrollige üle osad on olemas.
2. Kruvige alumine lükkesang vastavalt ühe poldi (a), väikese alusseibi (c) ja plastist tähtmutriga (d) niiduki mölemal küljel kinni. Pöörake seejuures tähelepanu sellele, et hiljem kinnitatavad raken- dustrossid ei sega (joon. 2-3).
3. Kruvige ülemine lükkesang vastavalt ühe kiirpin-gutushoova (5), suure alusseibi (b), väikese alus-seibi (c) ja plastist tähtmutriga (d) mölemal küljel alumise lükkesanga külge (joon. 4-5). Järgige kiirpingutushoova fikseerimisseibide korrektset väljajoondust, et kiirpingutusfunktsioon säiliks.
4. Haakige tömbenöörstarteri (17) käepide joon. 6 näidatud viisil selleks ettenähtud konksu külge.
5. Fikseerige rakendustrossid kaasasolevate kaabliklambritega (18) (joon. 7) lükkesanga külge.
6. Klappige püüdekorv (16) lahti ja fikseerige plastklambrid raami külge. (joon. 8)
7. Niitmine püüdekorviga: Töstke väljaviskeluuk (15) ühe käega üles ja riputage püüdekorv (16) joon. 9 näidatud viisil külge.
8. Multšimine: Kui paigaldatud, siis võtke püüdekorv (16) maha ja pange multšimissüdamik (19) joon. 10-12 kuju-tatud viisil sisse.

Tähelepanu:

Külgväljaviske kate ei tohi olla multšimisel installitud.

Lõikekõrguse seadistamine

⚠ Tähelepanu! Löikekörgust tohib seada ainult seisatud mootori ja mahatómmatud süüteküün-lapistiku korral.

• Kontrollige enne niitmise alustamist, kas lõiketööriistad pole nürid ja nende kinnitusvahendid pole kahjustatud.
• Asendage nürid ja/või kahjustatud lõiketööriistad kogu komplektina, et vältida viskumise teket. Seisake selleks kontrolliks mootor ja tõmmake süüteküünla pistik maha.
• Lõikekõrguse seadistamine toimub rattakõrguse seaduriga (joon. 13/pos 14). Seadistada saab 5 erinevat lõikekõrgust.
• Tömmake seadistushooba väljapoole ja seadistage soovitud lõikekõrgus. Hoob fikseerub soovitud positsioonis (joon. 13).

Niitmispinna ettevalmistamine

Uurige enne niitmist hoolikalt niidetavat pinda. Eemaldage kivid, puupulgad, luud, traadid, mänguasjad ja teised esemed, mida võib seade eemale paisata.

8. Käsitsemine

⚠ Tähelepanu!

Mootor tarnitakse ilma ölita. Valage seetõttu enne käikuvõtmist tingimata öli sisse. Kasutage selleks tavalist multiviskoosset öli (SAE 30). Ölitaset tuleb mootoris kontrollida iga kord enne niitmist.

Samuti tuleb sisse valada bensiin, sest tarneseisund ei sisalda ka seda.

• Soovimatu käivitumise vältimiseks on muruniiduk varustatud mootoripiduriga (joon. 1, pos 3), mida tuleb vajutada enne muruniiduki käivitamist. Mootoripiduri hoob peab lahtilaskmisel lähtepositsiooni tagasi pöörduma ja mootor seisatakse automaatselt.
• Tõmmake mootoripiduri hooba (3) ja tõmmake jõuliselt tömbenöörstarterit (17). (joon. 14)
  TÄHELEPANU: Kui tömmatakse tömbenöörstarterit, siis hakkab lõikenuga ka vabastatud mootoripiduri hoova korral kohe pöörlema. Pöörake tähelepanu sellele, et lõikenoa ohupiirkonnas pole keha-/võõrosi.
• Kui mootor töötab, siis vajutage ajamihooba (2) käepideme (1) poole, et sidestada niiduki ajam.
• Enne muru niitmise alustamist peaksite selle prot-seduuri möned korrad läbi viima tegemaks kind-laks, et köik talitleb korrektselt.

△ HOIATUS

lga kord, kui peate oma muruniidukil mingeid seadistus- ja/või remonditöid teostama, siis oodake, kuni nuga enam ei pöörle.

Seisake iga kord enne seadistus-, hooldus- ja remonditööd mootor ning tömmake süüteküünla pistik maha.

Ajami kasutamine:

• Mootoripidur (3): Kasutage hooba mootori seiskamiseks. Kui lasete hoova lahti, siis peatuvad mootor ja lõikenuga automaatselt.
• Tõmmake niitmisel ajamihoob (2) vastu käepidet (1). Enne tegelikku niitmist peaksite start-/stopp-hoova mitu korda üle kontrollima. Veenduge, et tömbetross liigub kergelt.
• Ajamihoob (2): Kui vajutate seda, siis suletakse sidur ja muruniiduk hakkab töötava mootori korral söitma. Laske söidukang söitva muruniiduki peatamiseks öigeaegselt lahti. Harjutage enne esmakordset niitmist kohaltvötmist ja peatumist, kuni tunnete söidukäitumist.

Hoiatusjuhis: Kui käivitatakse mootor, siis lõikenuga pöörleb.

Tähtis: Liigutage enne mootori käivitamist mitu korda mootoripidurit kontrollimaks, kas stopptross talitleb ka korralikult.

Järgige: Mootor on ette nähtud lõikekiirusele, mis vastab rohu omadustele, rohu püüdekorvi viskamise ja mootori pika eluea saavutamisele.

• Kontrollige ölitaset.
• Avage paagikork ja täitke bensiinipaak (6) kuni paa-gi täiteotsaku alumise punktini u 1,4 liitri bensiiniga. Kasutage täitmiseks lehtrit ja mõõteanumat. Ärge täitke paaki üle. Kasutage värsket, puhast pliiivaba kütust.

Ärge segage mitte mingil juhul öli bensiiniga. Soetage kütust kogustes, mille saab 30 päeva jooksul ära tarbida, et garanteerida kütuse värskus.

Järgige: Kasutage pliivaba tavabensiini bioetanooli osakaaluga max 5%.

HOIATUS

Kasutage alati ainult turva-bensiinikanistrit. Ärge suitsetage bensiini sissevalamisel. Eemaldage köik öli vöi bensiini jäägid. Lülitage mootor enne bensiini sissevalamist välja ja laske mootoril möni minut maha jahtuda.

Mootori käivitamine (joon. 14)

• Veenduge, et süütekaabel on süüteküünla külge ühendatud.
• Seiske mootorniiduki taga. Üks käsi surub mootoripiduri hooba (3) vastu käepidet, teine käsi peaks olema tömbenöörstarteril.
• Käivitage mootor tömbenöörstarteriga (17). Selleks tömmake käepidet u 10-15 cm (kuni tuntava takistuseni) välja, siis tömmake jõuliselt ühe tömbega enda poole. Kui mootor ei peaks olema käivitunud, siis tömmake veelkord käepidet enda poole.
• Mootoril oleva kaitsekihi töttu vöib tekkida kerge suitsuemissioon, kui kasutate seadet esimest korda. See on normaalne protseduur.

Järgige: Kergem käivitumine madalatel temperatuuridel segurikastusklahvi (21) vajutamisel (joon. 20). Kasutage ainult külma masina korral!

⚠ Tähelepanu!

• Ärge laske tömbenöörstarteril hooga tagasi joosta.
• Tähelepanu: Jaheda ilmaga võib osutuda vajali- kuks käivitusprotseduuri mitu korda korrata.

Mootori väljalülitamine:

• Laske mootori seiskamiseks ajamihoob (2) ja seejärel mootoripiduri hoob (3) lahti ning oodake, kuni nuga seisab paigal.
• Tõmmake süüteküünla pistik süüteküünalt (10) maha, et vältida mootori ettekavatsematut käivitumist.
• Kontrollige enne uuesti käivitamist mootoripiduri rakendustrossi. Kontrollige, kas rakendustross on öigesti monteeritud. Kokku murtud või kahjustatud seiskamistross tuleb välja vahetada.

Enne niitmist

Tähtsad juhised:

• Riietuge õigesti. Kandke tugevaid jalatseid ja mitte sandaale või spordijalatseid.
• Kontrollige lõikenuga. Paindunud või muul viisil kahjustatud nuga tuleb originaalnoa vastu välja va-hetada.
• Täitke bensiinipaaki öues. Kasutage täitelehtrit ja mõõteanumat. Pühkige ülevoolanud bensiin ära.
• Lugege ja järgige käitusjuhendit ja ka juhiseid mootori ning lisaseadmete kohta. Säilitage juhendit ka teistele seadme kasutajatele kättesaadavalt.
• Summuti heitgaasid on ohtlikud. Käivitage mootorit ainult öues.
• Veenduge, et köik ohutusseadised on olemas ja talitlevad korralikult.
• Seadet peaks käsitsema ainult üks inimene, kes on ka selleks sobiv.
• Märja rohu niitmine võib olla ohtlik. Niitke võimalusel kuiva rohtu.
• Andke teistele inimestele või lastele korraldus viibida niidukist eemal.
• Ärge niitke kunagi halbades nähtavustingimustes.
• Tõstke maas lebavad lahtised esemed nagu kivid, mänguasjad, puupulgad ja traadid jne enne niitmist maapinnalt üles.

Juhised öigeks niitmiseks

Tähelepanu! Ärge avage kunagi väljaviskeluuki, kui püüdeseadis pole tühjendatud ja mootor veel töötab. Ringlev nuga vöib pöhjustada vigastusi.

Kinnitage väljaviskeluuk ja püüdekorv alati hoolikalt. Lülitage eemaldamisel eelnevalt mootor välja.

Juhttaladega etteantud ohutusvahemaast noakorpu-se ja kasutaja vahel tuleb alati kinni pidada. Niitmisel ja söidusuuna muutmisel nõlvadel ning kallakutel tu- leb olla eriti ettevaatlik. Pöörake tähelepanu turvali- sele seisule, kandke libisemiskindla haarduva tallaga jalatseid ja pikki pükse. Niitke alati kallakuga risti.

Üle 15-kraadise kaldega kallakutel ei tohi ohutusalastel põhjustel muruniidukiga niita.

Harjutage erilist ettevaatust tagurpidiliikumisel ja muruniiduki tömbamisel. Komistamisoht!

Multšimine

Multšimisel peenestatakse löikematerjali niiduki suletud korpuses ja jaotatakse taas murule laiali. Rohu kogumine ja utiliseerimine puudub.

⚠ JUHIS! Multšimine on võimalik ainult suhteliselt lühikese muru korral.

Haakige multšimisfunktsiooni kasutamiseks püüde-korv (16) lahti ja lükake multšimisadapter (joon.10-12 / 19) väljaviskeavasse ning sulgege väljaviskeluuk (15).

Niitmine

Lõigake ainult teravate laitmatute nugadega, et rohukõrred ei narmastuks ega muru muutuks kollaseks.

Juhtige puhta lõikepildi saavutamiseks muruniidukit võimalikult sirgete radadega. Seejuures peaksid rajad alati mõne sentimeeteri võrra kattuma, et ei tekiks triipe.

Hoidke niiduki korpuse alakülg puhas ja eemaldage tingimata rohusetted. Setted raskendavad käivitusprotseduuri, halvendavad lõikekvaliteeti ja rohu väl-javiset. Kallakutel tuleb luua lõikerada kallakuga risti. Muruniiduki äralibisemist saab takistada ülespoole kaldu seadmisega. Valige lõikekõrgus olenevalt muru tegelikust pikkusest. Tehke mitu läbikäiku nii, et maksimaalselt kärbitakse muru ühekorraga 4 cm.

Seisake enne noal igasuguste kontrollide läbiviimist mootor. Möelge sellele, et nuga pöörleb pärast mootori väljalülitamist veel mõne sekundi vältel edasi. Ärge üritage kunagi nuga peatada.

Kontrollige regulaarselt, kas nuga on õigesti kinnitatud, heas seisundis ja korralikult teravaks lihvitud. Kui see ei peaks olema nii, siis lihvige see teravaks või asen- dage. Kui liikuv nuga tabab mingit eset, siis peatage muruniiduk ja oodake, kuni nuga seisab täiesti paigal. Kontrollige seejärel noa ja noahoidiku seisundit. Kui see on kahjustatud, siis tuleb see välja vahetada.

Juhised niitmiseks:

• Pöörake tähelepanu kövadele esemetele. Muruniiduk vöib kahjustada saada vöi vigastused tekkida.
• Kuum mootor, summuti või ajam võib põletusi põhjustada. Seega ärge puudutage.

• Niitke kallakutel või järsult langeval maastikul ettevaatlikult.

• Niitke ainult piisavates nähtavustingimustes.

• Kontrollige niiduk, nuga ja teised osad üle, kui söi-deti vöörkehasse vöi seade vibreerib tugevamini kui tavaliselt.
• Ärge tehke seadetes muudatusi ega remonte ilma mootorit eelnevalt seiskamata. Tõmmake süüte-kaabli pistik maha.
• Pöörake tänaval või selle lähedal tähelepanu tee-liiklusele. Hoidke rohu väljavise tänavast eemal.
• Vältige kohti, kus rattad enam ei haardu või niitmine on ebaturvaline. Veenduge enne tagurpidiliikumist, et Teie taga pole väikelapsi.
• Seadistage tihedas kõrges rohus kõrgeim lõikeaste ja niitke aeglasemalt. Seisake enne rohu või muude ummistuste mootor ja vabastage süütekaabel.
• Ärge eemaldage kunagi osi, mis on ette nähtud ohutuseks.
• Ärge tankige kunagi bensiini, kui mootor on veel kuum või töötab.

Püüdekorvi tühjendamine

Püüdekorv (16) on varustatud täitetaseme näidikuga (joon. 16). See avatakse öhuvooluga, mida niiduk käitamisel tekitab. Kui luuk (joon. 16) langeb niitmise ajal kinni, siis on püüdekorv (16) täis ja tuleks tühjendada. Täitetaseme näidiku laitmatuks talitluseks peavad olema avad luugi all alati puhtad ja läbilaskvad.

Kui niitmise ajal jäävad rohujäägid maapinnale lebama, siis tuleb püüdekorv tühjendada.

△ HOIATUS

Seisake enne püüdekorvi mahavõtmist mootor ja oodake ära lõiketööriista seiskumine.

Tõstke püüdekorvi (16) mahavõtmiseks väljaviskeluuk (15) ühe käega üles ja võtke teise käega püüdekorv (16) kandekäepidemest välja (joon. 16). Ohutuseeskir- ja kohaselt kukub väljaviskeluuk (15) püüdekorvi lahti- haakimisel kinni ja sulgeb tagumise väljaviskeava.

Kui seejuures jääb avasse rohujääke, siis on mootori kergemaks käivitamiseks otstarbekas muruniidukit umbes 1m tagasi tömmata. Ärge eemaldage lõikematerjali jääke niiduki korpusest ja tööriistast käte või jalgadega, vaid sobivate abivahenditega, nt pühkimisharjaga või käsiharjaga.

Korraliku kogumise tagamiseks tuleb püüdekorv (16) ja eriti öhuvöre pärast kasutamist seestpoolt puhastada.

Riputage püüdekorvi (16) külge ainult väljalülitatud mootori ja paigalseisva lõiketööriista korral.

Töstke väljaviskeluuk (15) ühe käega üles ja riputage püüdekorv (16) teise käega käepidemest hoides ülalt-poolt külge. (joon. 9)

Pärast niitmist

- Laske enne muruniiduki ladustamist suletud ruumis mootoril maha jahtuda. Eemaldage enne lattu panemist rohi, puulehed, kleepuv mustus ja öli. Ärge ladustage niidukil muid esemeid.

• Kontrollige enne uuesti kasutamist kõiki polte ja mutreid. Lõtvunud poldid tuleb tugevasti kinni pin-gutada.
• Tühjendage püüdekorv (16) enne uuesti kasutamist.
• Vabastage süüteküünla pistik, et vältida lubamatut kasutamist.
• Pöörake tähelepanu sellele, et niidukit ei seisata ohuallika körval. Gaasi väljatungimine vöib pöhjustada plahvatusi.
• Remondiks tohib kasutada ainult originaalosi või tootja poolt kinnitatud osi (vt aadressi garantiido-kumendis).
• Tühjendage bensiinipaak niiduki pikema mittekasutuse korral bensiini imupumbaga.
• Õlitage ja hooldage seadet.

9. Hooldus ja puhastamine

• Regulaarne hoolikas korrashoid on vajalik, et garanteerida seadme muutumata ohutusnivoo ja jõudlus.
• Hoolitsege selle eest, et köik mutrid, poldid ja kruvid on tugevasti kinni pingutatud ning seade on turvalises tööseisundis.
• Kontrollige rohupüüdeseadist regulaarselt kulumise või talitlusvõime kao suhtes. Puhastage püüdekorvi regulaarselt veega ja laske sellel hästi kuivada.
• Asendage ohutusalastel põhjustel kulunud või kahjustatud osad.
• Tühjendage pikemal ladustamisel või hooldusel kütusepaak. See peaks toimuma öues bensiini imupumbaga (saadaval ehituspoodides).

△ HOIATUS

Ärge töötage kunagi töötava mootori korral süüte- süsteemi voolu juhtivate osade kallal ega puudutage neid. Tömmake enne köiki hooldus- ja hoolitsustöid süüteküünla pistik süüteküünalt maha. Ärge teosta- ge kunagi mingeid töid töötaval seadmel. Töid, mida pole käesolevas käsitsusjuhendis kirjeldatud, peaks läbi viima ainult volitatud erialatöökoda.

Puhastamine

Pärast igakordset kasutamist tuleks niiduk põhjalikult puhastada. Eriti alakülg ja noapesa. Selleks kallutage muruniidukit vasakule küljele ja eemaldage rohujäägid või puhastage seade järgmisel viisil veega.

• Võtke multšimissüdamik välja / rohupüüdekott ära.
• Kinnitage vooliku ühendusotsak niidukile (w) ja avage veekraan. (joon. 23)
• Käivitage niiduk ja lülitage u 30 sek pärast välja. Pöörlev noatala paiskab vett niiduki alaküljele ja seega puhastab seda.
• Sulgege veekraan ja tömmake vooliku ühendusotsak maha.
• Puhastage ülakülg lapiga (ärge kasutage teravaid esemeid).

Juhis: Tühjendage enne muruniiduki küljele kallutamist kütusepaak täielikult bensiini imupumbaga. Muruniidukit ei tohi kallutada üle 90 kraadi. Köige hölpsamalt saate mustuse eemaldada kohe pärast niitmist. Kinnikuivanud rohujäägid ja mustus võivad halvendada niitmisrežiimi. Kontrollige, kas rohu väljaviskekanal on rohujääkidest vaba ja eemaldage need vajaduse korral. Ärge puhastage niidukit kunagi veejoa või körgsurvepesuriga. Mootor peab jääma kuivaks.

Agressiivseid puhastusvahendeid nagu külmpuhas- tusvahendit või pesubensiini ei tohi kasutada.

Rattateljed ja rattarummud

- Tuleks kord hooaja jooksul ära puhastada ja kergelt sisse määrida.

Nuga

Laske ohutusalastel põhjustel nuga teritada, tasakaalustada ja monteerida ainult volitatud erialatöökojas. Optimaalse töötulemuse saavutamiseks soovitatakse lasta nuga üks kord aastas üle kontrollida.

Noa vahetamine (joon. 17)

Lõiketööriista vahetamisel tohib kasutada ainult originaalvaruosi.

Kandke noa vahetamisel lõikevigastuste vältimiseks kaitsekindaid.

Ärge paigaldage kunagi teist nuga.

• Tühjendage bensiinipaak enne tera eemaldamist.
• Eemaldage tera asendamiseks polt.
• Pange jälle köik joon. 17 näidatud viisil kohale. Kinnitage polt nöuetekohaselt. Kinnituse pöördemoment on 45Nm.
  Asendage ka tera polt, kui asendate tera.

Kahjustatud noad

Kui nuga peaks olema kogu ettevaatusest hoolimata takistusega kokku puutunud, siis seisake kohe mootor ja tömmake süüteküünla pistik maha.

Kallutage niiduk küljele ja kontrollige kahjustumise suhtes üle. Kahjustatud või paindunud noad tuleb välja vahetada. Ärge painutage paindunud nuga kunagi jälle sirgeks. Ärge töötage kunagi paindunud või tu-gevasti ärakulunud noaga, sest see põhjustab vibratsiooni ja võib põhjustada niidukil edasisi kahjustusi.

⚠ Tähelepanu! Kahjustatud noaga töötamisel valitseb vigastusoht.

Noa ülelihvimine

Noaterad saab metalliviiliga üle teritada. Viskumise vältimiseks peaks lihvimist läbi viima volitatud eriala- töökoda.

Õlitaseme kontrollimine

⚠ Tähelepanu! Ärge käitage mootorit kunagi ilma öli-ta või liiga vähese öliga. See võib põhjustada mootoril raskeid kahjustusi. Kasutage ainult mootoriõli SAE 30.

Ölitaseme kontrollimine (joon. 18):

• Seadke muruniiduk tasasele sirgele pinnale.
• Keerake ölimöötevarras (12) vasakpöördega välja ja pühkige möötevarras puhtaks. Pistke möötevarras jälle lõpuni täiteotsakusse, ärge keerake kinni.
• Tõmmake mõõtevarras välja ja lugege õlitase horisontaalses asendis maha. õlitase peab asuma õlimõõtevardal (12) max ja min vahel.

Õlivahetus (joon. 23)

• Mootoriöli vahetust tuleks teostada kord aastas enne hooaja algust töösooja ja väljalülitatud mootori korral.
• Kasutage ainult mootoriõli (SAE 30).
• Tühjendage bensiinipaak (bensiini imupumbaga).
• Paigutage lapik ölipüüdevann (ruumala min 1 liiter) muruniiduki ette.
• Keerake ölimöötevarras välja ja kallutage niidukit niipalju, kuni kogu öli on kogumisvanni välja voolanud.
• Seejärel valage värsket mootoriöli kuni ölimöötevarda ülemise märgistuseni sisse (u 0,35l), ärge täitke seadet üle.
• Tähelepanu! Ärge keerake ölimöötevarrast ölitaseme kontrollimiseks sisse, vaid pistke ainult keermeni sisse.

Vana öli tuleb utiliseerida kehtivatele nõuetele.

Rihmade puhastamine (joon. 17, 19)

• Eemaldage nuga ja reduktorikorpus vabastades poldid.
• Puhastage reduktori ja kiilrihma elemendid üks kuni kaks korda aastas harja või suruõhuga.
• Paigaldage reduktorikorpus ja nuga taas poltidega.

Rakendustrosside hoolitsus ja seadistamine

Õlitage rakendustrosse sageli ja kontrollige neid kerge liikuvuse suhtes.

Õhufiltri hooldus (joon. 20)

Määrdunud öhufilter vähendab mootori võimsust väiksema öhuvoolu töttu karburaatorile. Regulaarne kontroll on seetöttu asendamatu.

Öhufiltrit tuleks kontrollida iga 25 töötunni järel ja seda vajaduse korral puhastada. Väga tolmuse öhu puhul tuleb öhufiltrit kontrollida sagedamini.

Võtke õhufiltri kate maha ja eemaldage svammfilter.

Asendage öhufilter, et vältida esemete kukkumist öhu sisselaskesse (joon. 20).

Tähelepanu: Ärge puhastage öhufiltrit kunagi bensiini või põlemisvõimeliste lahustitega. Puhastage öhufiltrit ainult suruõhuga või läbikloppimisega.

Kontrollige süüteküünalt esmakordselt 10 töötunni järel määrdumise suhtes ja puhastage seda vajaduse korral vask-traatharjaga. Hooldage süüteküünalt iga 50 töötunni järel.

Tömmake süüteküünal pistik pöördliigutusega maha.

Eemaldage süüteküünal (10) süüteküünla võtmega.

Seadistage vahe lehtkaliibrit kasutades 0,75 mm (0,030") peale. Paigaldage süüteküünal (10) taas ja pöörake tähelepanu sellele, et Te ei pinguta seda liiga tugevasti kinni.

Mootoripiduri hoob (joon. 1)

Mootor on varustatud piduriga (3), mida tuleb regulaarselt kontrollida. Pidurihoova lahtilaskmisel peab nuga 7 sekundi jooksul seisma jääma; kui see pole nii, siis ei tohi seadet kasutada. Pöörduge volitatud esindusse.

Tehke kogu eluea jooksul kindlaks, et seade on lait-matus seisundis. Asjatundmatu hooldus võib põhjustada eluohtlikke vigastusi.

Remont

Veenduge pärast remonti või hooldust, kas kõik ohutustehnilised osad on paigaldatud ja laitmatus seisundis. Säilitage vigastusohtlikke osi teistele inimestele ja lastele kättesaamatult.

Tähelepanu: Tootevastutuse seaduse kohaselt ei vastuta tootja asjatundmatutest remontidest või mitte-originaalvaruosade kasutamisest põhjustatud kahjude eest.

Tellige klienditeenindus või volitatud spetsialist. Vastav kehtib ka tarvikuosade kohta.

Käitusajad

Palun järgige ka seadusega sätestatud nõudeid mu-runiidukite käitusaegade regulatsioonide kohta, mis võivad kohati erineda.

Tähtis juhis remondi korral:

Palun pidage seadme remondiks tagasitarnimisel silmas, et seade tuleb saata ohutusalastel põhjustel teenindusjaama öli- ja bensiinivabalt.

varuosade tellimine

Varuosade tellimisel tuleks edastada järgmised andmed:

• seadme tüüp
• seadme artiklinumber

Varuosad / tarvikud

Muruniiduki nuga - artikli-nr: 7911200617

Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*: süüteküünal, öhufilter, bensiinifilter, nuga, kiilrihm

* ei sisaldu tingimata tarnekomplektis!

10. Ladustamine

• Ärge säilitage muruniidukit kunagi koos paagis oleva bensiiniga hoones, kus bensiiniaurud võivad lahtise tule või sädemetega kokku puutuda.
• Laske enne muruniiduki seismapanemist suletud ruumidesse mootoril maha jahtuda.
• Hoidke mootor, summuti ja kütusepaagi piirkond tu-lekahju ohu vähendamiseks rohust, lehtedest ning väljatungivast määrdest (ölist) puhas.

Ettevalmistus muruniiduki ladustamiseks

Hoiatusjuhis: Ärge eemaldage bensiini suletud ruumides, tule lähedal ega suitsetamise ajal. Gaasiaurud võib põhjustada plahvatusi või tulekahju.

• Tühjendage bensiinipaak bensiini imupumbaga.
• Käivitage mootor ja laske mootoril senikaua tööta-da, kuni ülejäänud bensiin on ära kulutatud.
• Tehke iga kord pärast hooaega ölivahetus. Selleks eemaldage vana mootoriöli soojast mootorist ja valage uus sisse.
• Eemaldage süüteküünal silindripeast.
• Valage ölikannuga u 20 ml öli silindrisse.
• Tömmake aeglaselt starteri käepidet nii, et öli kaitseb silindrit seest.
• Keerake süüteküünal taas sisse.
• Puhastage silindri jahutusribid ja korpus.
• Puhastage kogu seade, et kaitsta värvkatet.
• Säilitage seadet hästi ventileeritud paigas või kohas.

Muruniiduki ettevalmistamine transportimiseks (joon. 22)

• Tühjendage bensiinipaak bensiini imupumbaga.
• Laske mootoril senikaua töötada, kuni ülejäänud bensiin on ära kulutatud.
• Laske mootoriöli soojast mootorist välja.
• Eemaldage süüteküünla pistik süüteküunalt.
• Puhastage silindri jahutusribid ja korpus.
• Haakige tömbenöörstarter (17) konksust lahti. Va-bastage kiirpingutushoob (5) ja klappige ülemine lükkesang alla. Pidage seejuures silmas, et pikalik-lappimisel ei murta rakendustrosse kokku.
• Mähkige möned kihid lainepappi ülemise ja alumise lükkesanga ning mootori vahele, et vältida hõõrdumist.

11. Utiliseerimine ja taaskäitlus

Transpordipakendi utiliseerimine

Pakend kaitseb seadet transpordikahjustuste eest.

Pakendusmaterjalid on reeglina keskkonnasöbralikud ja utiliseerimistehniliste vaatepunktide kohaselt välja valitud ning seetöttu taaskäideldavad. Pakendi tagasisuunamine materjaliringlusse säästab tooraineid ja vähendab jäätmete teket.

Pakendi osad (nt kiled, Styropor®) võivad olla lastele ohtlikud. Valitseb lämbumisoht! Säilitage pakendi osi väljaspool laste käeulatust ja utiliseerige need võimalikult kiiresti.

Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed detailid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele!

12. Rikete kõrvaldamine

Veaotsing

Tabel näitab võimalikke vigu, nende võimalikku põh-just ja võimalusi kõrvaldamiseks. Kui Te ei suuda probleemi sellest hoolimata kõrvaldada, siis kaasake nõu saamiseks spetsialist.

⚠️ ETTEVAATUST!

Lülitage enne ülevaatuste või häälestuste teostamist esmalt mootor välja ja tömmake süütekaabel maha.

ETTEVAATUST!

Kui mootor on pärast häälestamist või remonti mõne minuti töötanud, siis möelge sellele, et summuti ja teised osad on kuumad. Seega ärge puudutage, et vältida põletusi.

Tähtis juhis remondi korral:

Palun pidage seadme remondiks tagasitarnimisel silmas, et seade tuleb saata ohutusalastel põhjustel teenindusjaama öli- ja bensiinivabalt.

Rike Võimalik põhjus Abinõu
Seadme ebaühtlanetöötamine, tugevvibreerimine	Poldid lahtiNoakinnitus lahtiNuga viskub	Kontrollige polteKontrollige noakinnitustAsendage nuga
Mootor ei tööta	Ei vajutatud mootoripiduri hoobaGaasihoova vale asendSüüteküünal defektneKütusepaak tühiMäärdunud kütusKülm ümbrusMootor defektne	Vajutage mootoripiduri hoobaKontrollige seadistustAsendage süüteküünal uuegaValage kütust sisseTühjendage bensiinipaak ja täitke puhta kütusegaVajutage segurikastusklahvi (kui olemas)Pöörduge volitatud klienditeeninduse poole
Mootor töötabebauhtlaselt	Öhufilter määrdunudSüüteküünal määrdunud	Puhastage öhufilterPuhastage süüteküünal
Muru läheb kollaseks,lõige ebaühtlane	Nuga pole teravLõikekõrgus liiga väike	Teritage nugaSeadistage õige kõrgus
Rohu väljavise ebapuhas	Lõikekõrgus liiga madalNoad ära kulunudPüüdekorv ummistunud	Seadistage kõrgusVahetage noad väljaTühjendage püüdekorv või kõrvaldage ummistus

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik öigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetama tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks

materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
