INSTRUKCJA OBSŁUGI MS16146 SCHEPPACH

Spalinowa kosiarka do trawy (z napędem) Tłumaczenie oryginału instrukcji obsługi

Objaśnienie symboli Przed użyciem przestrzegać wszystkich wskazówek bezpieczeństwa Przed uruchomieniem przeczytać w całości i zrozumieć tekst instrukcji obsługi. Na zboczu nie kosić w górę ani w dół. Przed przystąpieniem do eksploatacji kosiarki do trawy usunąć porozrzucane małe ele- menty, które mogłyby zostać odrzucone. Niebezpieczeństwo ze strony wirujących części przy włączonym silniku. Koniecznie zachować odstęp bezpieczeństwa. Upewnić się, że inne osoby zachowują odpowiedni odstęp bezpieczeństwa. Nie pozwalać zbliżać się do urządzenia osobom nieuczestniczącym w pracy. Wyjąć końcówkę przewodu świecy przed przystąpieniem do prac konserwacyjnych. Nie zbliżać rąk i stóp do obracających się noży. Nie zbliżać rąk i stóp do obracających się noży. Ważne. Spaliny są trujące, dlatego nie eksploatować silnika w niewentylowanych po- mieszczeniach Uwaga gorąca powierzchnia - niebezpieczeństwo poparzenia Używać ochrony słuchu i wzroku! UWAGA! Materiały eksploatacyjne są łatwopalne i wybuchowe - niebezpieczeństwo popa- rzenia Pojemność zbiornika Olej silnikowy Długość noża. Maks. szerokość koszenia Gwarantowany poziom mocy akustycznej urządzenia. Produkt jest zgodny z obowiązującymi europejskimi dyrektywami. max. 3x Przycisk Primer do rozruchu na zimno Sprawdź poziom oleju DRIVE - Dźwignia jazdy STOP - Dźwignia hamulca silnika www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

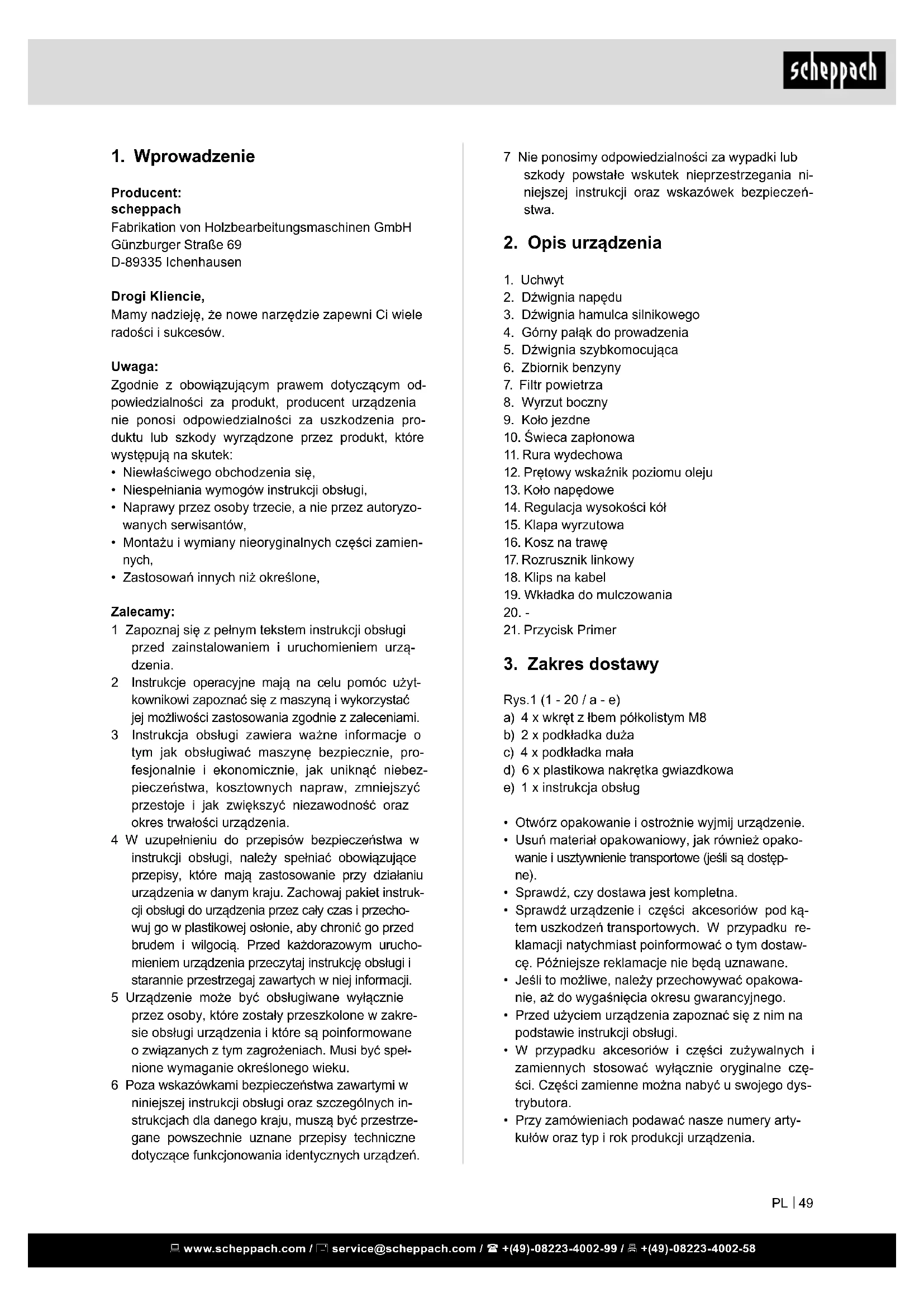

Spis treści: Strona:

4. Zastosowanie zgodne z przeznaczeniem ............................................ 50

5. Uwagi dotyczące bezpieczeństwa ....................................................... 50

9. Czyszczenie i konserwacja .................................................................. 57

7 Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania ni- niejszej instrukcji oraz wskazówek bezpieczeń- stwa.

3. Dźwignia hamulca silnikowego

4. Górny pałąk do prowadzenia

5. Dźwignia szybkomocująca

10. Świeca zapłonowa

12. Prętowy wskaźnik poziomu oleju

14. Regulacja wysokości kół

17. Rozrusznik linkowy

19. Wkładka do mulczowania

Rys.1 (1 - 20 / a - e) a) 4 x wkręt z łbem półkolistym M8 b) 2 x podkładka duża c) 4 x podkładka mała d) 6 x plastikowa nakrętka gwiazdkowa e) 1 x instrukcja obsług

• Otwórz opakowanie i ostrożnie wyjmij urządzenie.

• Usuń materiał opakowaniowy, jak również opako- wanie i usztywnienie transportowe (jeśli są dostęp- ne).

• Sprawdź, czy dostawa jest kompletna.

• Sprawdź urządzenie i części akcesoriów pod ką- tem uszkodzeń transportowych. W przypadku re- klamacji natychmiast poinformować o tym dostaw- cę. Późniejsze reklamacje nie będą uznawane.

• Jeśli to możliwe, należy przechowywać opakowa- nie, aż do wygaśnięcia okresu gwarancyjnego.

• Przed użyciem urządzenia zapoznać się z nim na podstawie instrukcji obsługi.

• W przypadku akcesoriów i części zużywalnych i zamiennych stosować wyłącznie oryginalne czę- ści. Części zamienne można nabyć u swojego dys- trybutora.

• Przy zamówieniach podawać nasze numery arty- kułów oraz typ i rok produkcji urządzenia.

Producent: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Drogi Kliencie, Mamy nadzieję, że nowe narzędzie zapewni Ci wiele radości i sukcesów. Uwaga: Zgodnie z obowiązującym prawem dotyczącym od- powiedzialności za produkt, producent urządzenia nie ponosi odpowiedzialności za uszkodzenia pro- duktu lub szkody wyrządzone przez produkt, które występują na skutek:

• Niewłaściwego obchodzenia się,

• Niespełniania wymogów instrukcji obsługi,

• Naprawy przez osoby trzecie, a nie przez autoryzo- wanych serwisantów,

• Montażu i wymiany nieoryginalnych części zamien- nych,

• Zastosowań innych niż określone, Zalecamy: 1 Zapoznaj się z pełnym tekstem instrukcji obsługi przed zainstalowaniem i uruchomieniem urzą- dzenia. 2 Instrukcje operacyjne mają na celu pomóc użyt- kownikowi zapoznać się z maszyną i wykorzystać jej możliwości zastosowania zgodnie z zaleceniami. 3 Instrukcja obsługi zawiera ważne informacje o tym jak obsługiwać maszynę bezpiecznie, pro- fesjonalnie i ekonomicznie, jak uniknąć niebez- pieczeństwa, kosztownych napraw, zmniejszyć przestoje i jak zwiększyć niezawodność oraz okres trwałości urządzenia. 4 W uzupełnieniu do przepisów bezpieczeństwa w instrukcji obsługi, należy spełniać obowiązujące przepisy, które mają zastosowanie przy działaniu urządzenia w danym kraju. Zachowaj pakiet instruk- cji obsługi do urządzenia przez cały czas i przecho- wuj go w plastikowej osłonie, aby chronić go przed brudem i wilgocią. Przed każdorazowym urucho- mieniem urządzenia przeczytaj instrukcję obsługi i starannie przestrzegaj zawartych w niej informacji. 5 Urządzenie może być obsługiwane wyłącznie przez osoby, które zostały przeszkolone w zakre- sie obsługi urządzenia i które są poinformowane o związanych z tym zagrożeniach. Musi być speł- nione wymaganie określonego wieku. 6 Poza wskazówkami bezpieczeństwa zawartymi w niniejszej instrukcji obsługi oraz szczególnych in- strukcjach dla danego kraju, muszą być przestrze- gane powszechnie uznane przepisy techniczne dotyczące funkcjonowania identycznych urządzeń. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Spalinowa kosiarka do trawy jest przeznaczona tylko do użytku prywatnego w ogrodzie przydomo- wym i ogródkach amatorskich. Pod pojęciem kosia- rek do trawy dla ogrodów przydomowych i ogród- ków amatorskich rozumie się takie urządzenia, których roczne użytkowanie z reguły nie przekra- cza 50 godzin i są stosowane głównie do pielęgna- cji powierzchni trawiastych i trawników, jednak nie na terenie obiektów publicznych, parków, obiektów sportowych ani w gospodarce rolnej i leśnej. Uwaga! Ze względu na zagrożenie dla użytkownika kosiarki do trawy nie można używać do następują- cych prac: do podcinania zarośli, żywopłotów i krze- wów, do cięcia i rozdrabniania roślin pnących lub trawy na zielonych dachach lub w skrzynkach balko- nowych oraz do czyszczenia (odkurzania) ścieżek i jako rozdrabniarka do rozdrabniania ciętych drzew i żywopłotów. Ponadto kosiarki do trawy nie wolno używać jako glebogryzarki do wyrównywania wznie- sień terenu, jak np. kretowiska.

• Ze względów bezpieczeństwa kosiarki do trawy nie wolno używać jako agregatu napędowego dla wszelkiego rodzaju innych narzędzi roboczych i ze- stawów narzędzi. m OSTRZEŻENIE Przed uruchomieniem urządzenia dla własnego bezpieczeństwa należy dokładnie zapoznać się z niniejszym podręcznikiem i ogólnymi wskazówkami dotyczącymi bezpieczeństwa. Jeżeli urządzenie jest przekazywane osobom trzecim, należy zawsze dołą- czać instrukcję użytkowania.

5. Uwagi dotyczące bezpieczeństwa

W niniejszej instrukcji sekcje dotyczące Twojego bez- pieczeństwa zaznaczone są tym znakiem: m Instrukcja ta zawiera również inny ważny tekst ozna- czony słowem „OSTROŻNIE!“ m NIEBEZPIECZEŃSTWO Jeśli ta instrukcja nie jest przestrzegana, istnieje po- ważne zagrożenie dla życia lub ryzyko zagrażają- cych życiu obrażeń. m OSTRZEŻENIE Jeśli ta instrukcja nie jest przestrzegana, istnieje niebezpieczeństwo dla życia lub ryzyko poważnych obrażeń. m OSTROŻNIE! W przypadku nieprzestrzegania tej instrukcji istnieje zagrożenie lekkich i średnich obrażeń. m Ostrzeżenie! Urządzenia i materiały opakowania nie są zabaw- kami! Dzieci nie powinny być dopuszczone do zabawy torbami z tworzywa sztucznego, folią i drobnymi częściami! m NIEBEZPIECZEŃSTWO Istnieje ryzyko połknięcia i uduszenia się!

4. Zastosowanie zgodne z przezna-

czeniem Maszyna odpowiada obowiązującej dyrektywie ma- szynowej WE. Przed rozpoczęciem pracy na maszynie muszą być zamontowane wszystkie urządzenia ochronne i za- bezpieczające.

• Operator jest odpowiedzialny w obszarze robo- czym za bezpieczeństwo osób trzecich.

• Maszyna jest przeznaczona do obsługi przez jedną osobę.

• Przestrzegać wszystkich wskazówek bezpieczeń- stwa i ostrzegawczych umieszczonych na maszy- nie.

• Wszystkie wskazówki dotyczące bezpieczeństwa i zagrożeń, umieszczone na maszynie należy utrzy- mywać w stanie czytelnym.

• Maszynę można użytkować wyłącznie w niena- gannym stanie technicznym, zgodnie z przezna- czeniem, przestrzegając zasad bezpieczeństwa i ze świadomością zagrożeń oraz stosując się do wskazówek zawartych w instrukcji eksploatacji!

• Zwłaszcza usterki, które mogą mieć negatywny wpływ na bezpieczeństwo, muszą być niezwłocz- nie usuwane!

• Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymia- rów podanych w rozdziale Dane techniczne.

• Przestrzegać odnośnych przepisów bezpieczeń- stwa pracy oraz pozostałych, ogólnie uznanych zasad bezpieczeństwa technicznego.

• Użytkowanie, konserwacja i naprawa maszyny są dozwolone wyłącznie dla osób, które zostały wy- kwalikowane w tym zakresie i poinformowane o zagrożeniach. Samowolne zmiany na maszynie wykluczają odpowiedzialność producenta za wyni- kające stąd szkody.

• Maszynę wolno użytkować wyłącznie z oryginal- nym wyposażeniem i narzędziami producenta.

• Każde użycie wykraczające poza wyżej podane jest uważane za niezgodne z przeznaczeniem. Za wynikające stąd szkody producent nie odpowiada; ryzyko ponosi wyłącznie użytkownik.

• W przypadku wątpliwości, czy warunki robocze są bezpieczne, nie należy pracować z maszyną. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Napełniaj benzyną przed uruchomieniem silnika. Nie wolno zdejmować korka wlewu zbiornika pali- wa i napełniać benzyną gdy silnik pracuje lub gdy jest jeszcze gorący.

• Jeżeli wyciekło paliwo, nie można podejmować próby uruchomienia silnika. Maszynę należy usu- nąć z powierzchni zabrudzonej paliwem. Należy unikać wszelkich prób zapłonu do momentu całko- witego ulotnienia się oparów benzyny.

• Ze względów bezpieczeństwa zbiornik benzyny oraz inne zatyczki zbiornika należy wymienić w ra- zie uszkodzenia.

• Nigdy nie przechowywać paliwa w pobliżu źródeł zapłonu. Zawsze używać sprawdzonego kanistra. Paliwo przechowywać z dala od dzieci.

• Wymieniać uszkodzone tłumiki

• Przed użyciem zawsze przeprowadzać kontrolę wzrokową narzędzi tnących, trzpieni mocujących oraz całego zespołu tnącego pod kątem zużycia i uszkodzeń. W celu uniknięcia niewyważenia zuży- te lub uszkodzone narzędzia tnące, bądź trzpienie mocujące należy wymieniać tylko w zestawach.

• W przypadku urządzeń z wieloma nożami nale- ży pamiętać, że poprzez obracanie jednego noża mogą się obracać również pozostałe noże. Obsługa

• Nie włączać silnika spalinowego w zamkniętych pomieszczeniach, w których może zbierać się nie- bezpieczny tlenek węgla.

• Koszenie wykonywać tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym. Jeżeli jest to możliwe, unikać używania urządzenia, gdy trawa jest mokra.

• Zabrania się użytkowania kosiarki do trawy pod- czas burzy - niebezpieczeństwo uderzenia pioru- na!

• Zwracać zawsze uwagę na stabilną pozycję na zboczach.

• Prowadzić maszynę w tempie krokowym

• Dotyczy maszyn na kołach: Zawsze kosić w po- przek zbocza, nigdy w górę ani w dół.

• Należy zachować szczególną ostrożność przy zmianie kierunku jazdy na zboczu.

• Nie kosić na bardzo stromych zboczach lub w po- bliżu składowisk odpadów, rowów lub wałów.

• Należy zachować szczególną ostrożność przy od- wracaniu lub przyciąganiu kosiarki do siebie.

• Zatrzymać nóż tnący, gdy kosiarka wymaga przechylenia, podczas przenoszenia na inne po- wierzchnie niż trawa oraz gdy kosiarka jest prze- mieszczana z i na powierzchnię przeznaczoną do koszenia.

• Nigdy nie używać kosiarki do trawy z uszkodzony- mi urządzeniami ochronnymi lub kratkami ochron- nymi lub bez zamontowanych urządzeń ochron- nych, np. blach odbojowych i/lub oprzyrządowania do wychwytywania trawy. m UWAGA Jeśli ta instrukcja nie jest przestrzegana, istnieje niebezpieczeństwo uszkodzenia silnika lub innych przedmiotów. m OSTROŻNIE Podczas korzystania z urządzenia środki bezpie- czeństwa muszą być przestrzegane, aby uniknąć zranienia i uszkodzenia. Dlatego należy uważnie przeczytać tę instrukcję obsługi/te uwagi dotyczące bezpieczeństwa. Należy je starannie przechowywać, aby w razie potrzeby w każdej chwili móc uzyskać potrzebne informacje. Jeśli przekazujesz maszynę innym osobom, należy przekazać również niniejszą instrukcję/te uwagi dotyczące bezpieczeństwa. Nie ponosimy odpowiedzialności za wypadki lub uszko- dzenia spowodowane nieprzestrzeganiem niniejszej instrukcji i tych wskazówek bezpieczeństwa. Komu nie wolno używać urządzenia:

• Dzieciom i innym osobom, które nie są zaznajo- mione z instrukcją użytkowania (dolną granicę wie- ku użytkownika mogą określać przepisy lokalne)

• Osoby będące pod wpływem alkoholu, środków odurzających, leków, w stanie zmęczenia lub chore Wskazówki bezpieczeństwa dla ręcznych kosia- rek do trawy Wskazówki

• Dokładnie przeczytać instrukcję użytkowania. Za- poznać się z ustawieniami i prawidłowym użytko- waniem maszyny.

• Nigdy nie pozwalać dzieciom lub innym osobom, które nie znają instrukcji obsługi, na używanie ko- siarki do trawy. Dolną granicę wieku użytkownika mogą określać przepisy lokalne.

• Nigdy nie kosić trawy, gdy w pobliżu znajdują się inne osoby, w szczególności dzieci lub zwierzęta. Pamiętać o tym, że operator urządzenia lub użyt- kownik jest odpowiedzialny za wypadki z udziałem innych osób lub ich mieniem.

• W przypadku przekazania niniejszego urządzenia innym osobom przekazać również niniejszą in- strukcję obsługi.

• Do koszenia trawy należy zakładać mocne obuwie i długie spodnie. Nie kosić na boso ani w lekkich sandałach.

• Sprawdzić teren, na którym ma być zastosowana maszyna i usunąć wszystkie przedmioty, które mo. (jak kamienie, zabawki, patyki i druty itp) m OSTRZEŻENIE: Benzyna jest łatwopalna:

• Przechowuj benzynę w pojemnikach, które zostały zaprojektowane specjalnie do tego celu.

• Ponownie napełniaj benzyną, gdy jesteś na ze- wnątrz, i nie pal. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Nie wolno dokonywać zmian lub dezaktywować systemów bezpieczeństwa lub urządzeń kosiarki do trawników.

• Użytkownik nie może zmieniać jakichkolwiek za- blokowanych ustawień dotyczących prędkości ob- rotowej silnika lub manipulować przy nich.

• Stosować zalecane przez producenta narzędzia tnące i osprzęt. Używanie innych narzędzi robo- czych i innego osprzętu może powodować zagro- żenie obrażeniami dla użytkownika.

• Utrzymywać stale kosiarkę do trawników w dobrym stanie.

• W celu zapobiegnięcia obciążenia hałasem i wibra- cjami należy zaplanować odpowiednie przerwy. Zagrożenia resztkowe i środki ochronne Zlekceważenie zasad ergonomicznych Niestaranne używanie osobistego wyposażenia ochronnego (OWO) Niestaranne używanie lub nieużywanie osobistego wyposażenia ochronnego może prowadzić do cięż- kich obrażeń. - Zakładać zalecane wyposażenie ochronne. Zachowanie użytkownika, nieprawidłowe zacho- wanie - Zachować pełną koncentrację podczas wykony- wania wszystkich prac. m Zagrożenie resztkowe - Nigdy nie można go wy- kluczyć. Zagrożenie wskutek hałasu Uszkodzenie słuchu Dłuższa praca z urządzeniem bez środków ochron- nych może spowodować uszkodzenie słuchu. - Zakładać koniecznie ochronę słuchu. Postępowanie w nagłych przypadkach W przypadku ewentualnego wypadku zastosować odpowiednie środki pierwszej pomocy, a następnie jak najszybciej zapewnić wykwalikowaną pomoc lekarską.

• Nie zmieniać ustawień regulacyjnych silnika ani nie przekręcać silnika.

• Zwolnić hamulec silnikowy przed uruchomieniem silnika.

• Uruchamiać silnik ostrożnie, zgodnie ze wskazów- kami producenta. Zwracać uwagę na odpowiedni odstęp stóp od noża tnącego.

• Podczas uruchamiania lub włączania silnika ko- siarki do trawy nie można przechylać, chyba że kosiarka wymaga podniesienia. W takim przypad- ku przechylić kosiarkę tylko na tyle, na ile jest to bezwzględnie konieczne, i podnosić tylko część niemającą kontaktu z użytkownikiem.

• Nie uruchamiać silnika, gdy użytkownik stoi przed kanałem wyrzutowym.

• Nigdy nie prowadzić rąk ani stów przy lub pod ob- racającymi się elementami. Zawsze trzymać się z dala od otworu wyrzutowego.

• Nigdy nie podnosić ani nie przenosić kosiarki do trawy z włączonym silnikiem.

• Wyłączyć silnik i wyciągnąć końcówkę przewodu świecy zapłonowej i upewnij się, że wszystkie ru- chome części zatrzymały się: - przed zwalnianiem blokad lub usuwaniem zato- rów w kanale wyrzutowym. - przed kontrolą kosiarki do trawy, czyszczeniem lub wykonywaniem innych prac przy kosiarce. - w razie przedostania się ciał obcych. Znaleźć uszkodzenia kosiarki do trawy i przeprowadzić odpowiednie naprawy przed ponownym urucho- mieniem i podjęciem pracy z kosiarką. Jeżeli ko- siarka do trawy zacznie nietypowo silnie drgać, należy ją poddać natychmiastowej kontroli.

• Wyłączyć silnik: - gdy użytkownik oddala się od kosiarki do trawy - przed zatankowaniem.

• Eksploatacja maszyny z nadmierną prędkością może zwiększać niebezpieczeństwo wypadku.

• Zachować ostrożność podczas wykonywania prac nastawczych przy maszynie i unikać zakleszczania palców pomiędzy poruszającym się narzędziem tnącym a sztywnymi elementami urządzenia

• Zachować szczególną ostrożność podczas kosze- nia trawy na ruchomych podłożach, w pobliżu skła- dowisk odpadów, rowów i wałów.

• Operator musi być odpowiednio przeszkolony w zakresie zastosowania, ustawienia i obsługi (oraz niedozwolonych czynności).

• Regularnie sprawdzać urządzenie i przed każdym zastosowaniem upewnić się, że wszystkie blokady rozruchowe i łączniki samopowrotne prawidłowo działają.

• Należy mieć na uwadze, że nieprawidłowa kon- serwacja, stosowanie nieodpowiednich części za- miennych lub usunięcie lub modykacja urządzeń zabezpieczających może prowadzić do uszkodze- nia urządzenia i ciężkich obrażeń osób pracują- cych z maszyną. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Serwisuj i czyść urządzenie regularnie.

• Dostosuj swój styl pracy, aby dopasować urządzenie.

• Nie przeciążaj urządzenia.

• Serwisuj urządzenie w razie potrzeby.

• Wyłącz urządzenie, gdy nie jest w użyciu.

• Noś rękawice ochronne. W przypadku dłuższego użytkowania spalinowej kosiarki do trawy może dochodzić do zaburzeń krą- żenia spowodowanych wibracjami („choroba białych palców”). Podanie informacji o czasie pracy z kosiarką nie jest w takim przypadku możliwe, ponieważ różni się on w zależności od danej osoby. Następujące czynniki mogą wpływać na to zjawisko:

• zaburzenia krążenia rąk operatora

• niskie temperatury zewnętrzne

• długi czas użytkowania Dlatego zalecamy zakładanie ciepłych rękawic robo- czych i robienia regularnych przerw podczas pracy.

7. Przed uruchomieniem

Montaż komponentów. W momencie dostawy niektóre elementy są zdemon- towane. Montaż jest łatwy, gdy będą przestrzegane następujące wskazówki. Wskazówka! Podczas montażu i w celu wykonywania prac konser- wacyjnych wymagane są dodatkowe narzędzia, które nie są objęte zakresem dostawy:

• miska do zebrania oleju, płaska (do wymiany oleju)

• miarka 1 l (odporna na olej / benzynę)

• Kanister paliwowy (o pojemności 5 l wystarczy na ok. 6 godzin pracy)

• lejek (pasujący do króćca wlewowego zbiornika)

• ściereczki (do wycierania resztek oleju / benzyny; utylizacja na stacji paliw)

• pompa do odsysania benzyny (wersja plastikowa, dostępna w marketach budowlanych)

• olejarka z pompą ręczną (dostępna w marketach budowlanych)

• Olej silnikowy SAE 30 0,35 l Montaż

1. Wyjąć kosiarkę do trawy i elementy do montażu z

opakowania, a następnie sprawdzić, czy nie bra- kuje żadnych elementów.

2. Dolny pałąk do prowadzenia przykręcić przy uży-

ciu każdorazowo jednej śruby (a), 1 podkładki ma- łej (c), 1 plastikowej nakrętki gwiazdkowej (D) po obu stronach kosiarki. Zwracać przy tym uwagę, aby linki, które należy później zamocować, nie stanowiły przeszkody (rys. 2-3).

Rodzaj silnika 4-suwowy silnik / chłodzony powietrzem Pojemność skokowa: 161 cm³ Robocza prędkość obrotowa 2800 min

Moc 3,0 kW / 4,1 PS Paliwo Zwykła benzyna/ bezołowiowa maks. 5% bioetanolu Pojemność zbiornika 1,3 l Olej silnikowy SAE 30 / 10W30 Pojemność zbiornika / oleju 0,35 l Regulator wysokości cięcia 25-75 mm / 7-krotna Pojemność kosza na trawę 55 l Szerokość koszenia 46 cm Ciężar 28,8 kg Zastrzega się zmiany techniczne! Informacja i emisja hałasu mierzona według obowią- zujących norm: Ciśnienie akustyczne L

= 82,0 dB(A) Niepewność pomiaru K

= 3,0 dB(A) Moc akustyczna L

= 93,1 dB(A) Niepewność pomiaru K

= 2,35 dB(A) Nosić nauszniki ochronne. Hałas może powodować utratę słuchu. Wibracja A

(lewa/prawa) = 7,38 m/s

Niepewność pomiaru K

Ogranicz hałas i wibracje do minimum!

• Używaj tylko nieskazitelnych urządzeń.

• Regularnie konserwuj i czyść urządzenie.

• Dostosuj swój sposób pracy do urządzenia.

• Nie przeciążaj urządzenia.

• Jeśli to konieczne, sprawdź urządzenie.

• Wyłącz urządzenie, gdy nie jest używane.

• Nosić rękawice. Długotrwałe korzystanie z kosiarki benzynowej może powodować zaburzenia krążenia wywołane wibra- cjami (choroba białych palców). Informacji na temat czasu trwania wniosku nie można podać w tym przypadku, ponieważ może się on róż- nić w zależności od osoby. Na to zjawisko mogą wpływać następujące czynniki:

• Zaburzenia krążenia rąk operatora

• niskie temperatury zewnętrzne

• długie czasy aplikacji Wibracja A

(lewa/prawa) = 7,38 m/s

Niepewność pomiaru K

Utrzymuj emisję hałasu i drgań na minimum!

• Korzystaj tylko z urządzeń, które są w idealnym stanie www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

m Uwaga! Silnik jest dostarczany bez oleju. Dlatego przed uruchomieniem należy koniecznie wlać olej. Użyć do tego zwykłego oleju uniwersalnego (SAE 30). Poziom oleju w silniku należy sprawdzać przed każdym koszeniem. Należy również wlać benzynę, ponieważ także nie jest objęta zakresem dostawy.

• Aby zapobiec niezamierzonemu uruchomieniu ko- siarki do trawy, wyposażono ją w hamulec silniko- wy (rys. 1, poz. 3), który należy aktywować zanim kosiarka do trawy zostanie uruchomiona. Po zwol- nieniu dźwigni hamulca silnikowego powinna ona powrócić do pozycji wyjściowej i silnik zostanie au- tomatycznie wyłączony.

• Pociągnąć dźwignię hamulca silnikowego (3) i po- ciągnąć mocno za linkę rozruchową (17). (rys. 14)

• UWAGA: Nóż tnący obraca się również przy zwol- nionej dźwigni hamulca silnikowego po pociągnię- ciu linki rozruchowej. Zwracać uwagę, aby w ob- szarze zagrożenia noża tnącego nie znajdowały części ciała / inne elementy.

• Jeżeli silnik pracuje, docisnąć dźwignię napędu (2) do uchwytu (1), aby aktywować napęd na kosiarce.

• Przed rozpoczęciem koszenia należy tą procedurę wykonać kilka razy, aby upewnić się, że wszystko działa prawidłowo. m OSTRZEŻENIE Za każdym razem, gdy zachodzi konieczność przeprowadzenia prac nastawczych i/lub napraw kosiarki, należy odczekać aż nóż przestanie się obracać. Przed rozpoczęciem jakichkolwiek prac nastaw- czych, konserwacyjnych i naprawczych wyłączyć silnik i wyciągnąć końcówkę przewodu świecy zapłonowej. Używanie napędu:

• Silnik hamulcowy (3): Użyć dźwigni, aby wyłączyć silnik. Jeżeli dźwignia zostanie zwolniona, silnik i nóż tnący zatrzymają się automatycznie.

• W celu rozpoczęcia koszenia pociągnąć dźwignię napędu (2) do uchwytu (1). Przed przystąpieniem do głównego koszenia sprawdzić kilkukrotnie dźwi- gnię start / stop. Upewnić się, że linka napędowa swobodnie się porusza.

• Dźwignia napędu (2): Po jej naciśnięciu sprzęgło napędu jazdy zostanie zamknięte i kosiarka rozpocznie jazdę z pracują- cym silnikiem. Zwolnić w odpowiednim momencie dźwignię jazdy, aby zatrzymać pracującą kosiarkę do trawy. Przećwiczyć ruszanie i zatrzymywanie przed pierwszym koszeniem, aby zaznajomić się z techniką pracy kosiarki.

3. Górny pałąk do prowadzenia przykręcić do dol-

nego pałąka przy użyciu jednej dźwigni szybko- mocującej (5), 1 podkładki dużej (b), 1 podkładki małej (c) i plastikowa nakrętka gwiazdkowa (d) po obu stronach (rys. 4-5). Zwrócić uwagę na prawi- dłowe ustawienie podkładek mocujących dźwigni szybkomocującej, aby funkcja szybkiego moco- wania pozostała zachowana.

4. Uchwyt linki rozruchowej (17) zaczepić na haku

przewidzianym do tego celu, zgodnie z rys. 6.

5. Zamocować linki na pałąku do prowadzenia przy

użyciu dołączonych klipsów do kabli (18) (rys. 7).

6. Kosz na trawę (16) - rozłożyć i zatrzasnąć plasti-

kowe klipsy na ramie. (rys. 8)

7. Koszenie z koszem na trawę:

Unieść klapę wyrzutową (15) jedną ręką i zawie- sić kosz na trawę (16) zgodnie z rysunkiem 9.

Zdjąć kosz na trawę (16), jeżeli jest zamocowany. i włożyć wkładkę do mulczowania (19) zgodnie z rys. 10-12. Uwaga: Osłona wyrzutu bocznego nie może być zainstalowa- na podczas mulczowania. Ustawianie wysokości koszenia m Uwaga! Regulację wysokości koszenia można dokonywać wyłącznie przy wyłączonym silniku i wyciągniętej końcówce przewodu świecy.

• Przed rozpoczęciem koszenia należy sprawdzić, czy narzędzia tnące nie są stępione oraz czy środ- ki mocujące nie są uszkodzone.

• Stępione i/lub uszkodzone narzędzia tnące należy ew. wymienić jako cały zestaw, aby nie prowadzić do niewyważenia. Podczas tej kontroli wyłączyć silnik i wyciągnąć końcówkę przewodu świecy.

• Ustawienie wysokości koszenia odbywa się po- przez regulację wysokości kół (rys. 13 / poz. 14). Można ustawić 5 różnych wysokości koszenia.

• Wyciągnąć dźwignię nastawczą na zewnątrz i ustawić żądaną wysokość koszenia. Dźwignia za- trzaskuje się w żądanej pozycji (rys. 13). Przygotowanie powierzchni do koszenia Sprawdzić starannie powierzchnię przeznaczoną do koszenia przed rozpoczęciem pracy. Usunąć kamie- nie, gałęzie, kości druty, zabawki i inne przedmioty, które mogą zostać odrzucone przez urządzenie. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• W celu wyłączenia silnika zwolnić dźwignię napędu (2), a następnie dźwignię hamulca silnikowego (3) i poczekać na zatrzymanie się noża.

• Wyjąć końcówkę przewodu świecy zapłonowej ze świecy (10), aby uniknąć niezamierzonego urucho- mienia silnika.

• Przed ponownym uruchomieniem sprawdzić linkę hamulca silnikowego. Sprawdzić, czy linka jest pra- widłowo zamontowana. Zagiętą lub uszkodzoną linkę bezpieczeństwa należy wymienić. Przed koszeniem Ważne wskazówki:

• Założyć odpowiednią odzież. Nosić mocne obuwie, nie zakładać sandałów ani tenisówek.

• Sprawdzić nóż tnący. Zagięty lub uszkodzony nóż należy wymienić na nóż oryginalny.

• Zbiornik benzyny napełniać na zewnątrz. Używać lejka do napełniania i miarki. Wytrzeć rozlaną ben- zynę.

• Przeczytać i przestrzegać instrukcji eksploatacji oraz wskazówek dotyczących silnika i urządzeń dodatkowych. Zachować instrukcję również dla in- nych użytkowników urządzenia.

• Spaliny są niebezpieczne. Włączać silnik tylko na zewnątrz.

• Upewnić się, że wszystkie urządzenia zabezpie- czające są dostępne i działają poprawnie.

• Urządzenie powinno być obsługiwane tylko przez odpowiednią osobę.

• Koszenie mokrej trawy może być niebezpieczne. W miarę możliwości kosić tylko suchą trawę.

• Zwrócić uwagę innym osobom lub dzieciom, aby przebywały z dala od kosiarki.

• Nigdy nie kosić przy złej widoczności.

• Przed koszeniem usunąć rozrzucone, luźne przed- mioty z podłoża. (jak kamienie, zabawki, patyki i druty itp) Wskazówki dotyczące prawidłowego koszenia m Uwaga! Nigdy nie otwierać klapy wyrzutowej, gdy kosz wychwytujący jest opróżniany i silnik jeszcze pracuje. Obracający się nóż może powo- dować obrażenia. Zawsze starannie mocować klapę wyrzutową i kosz na trawę. Przed usunięciem wyłączyć silnik. Należy zawsze zachowywać odstęp bezpieczeństwa pomiędzy obudową noża i użytkownikiem, wyzna- czony przez drążki do prowadzenia. Podczas koszenia i zmian kierunku jazdy na skar- pach i zboczach zaleca się zachowanie szczególnej ostrożności. Zwracać uwagę na stabilną pozycję, no- sić buty z antypoślizgowymi, mocnymi podeszwami i długie spodnie. Zawsze kosić w poprzek zbocza. Wskazówka ostrzegawcza: Nóż tnący zaczyna się obracać, gdy silnik zostanie uruchomiony. Ważne: Przed uruchomieniem silnika poruszyć kil- kukrotnie hamulcem silnikowym, aby sprawdzić, czy linka zatrzymująca również prawidłowo działa. Zapamiętać: Silnik jest zaprojektowany do prędkości koszenia trawy oraz wyrzucania trawy do kosza na trawę i charakteryzuje się długą żywotnością

• Sprawdzić poziom oleju.

• Otworzyć pokrywę zbiornika i napełnić zbiornik benzyny (6) do dolnego zaznaczenia na króćcu wlewowym zbiornika, wlewając ok. 1,4 l benzyny. Do napełnienia użyć lejka i miarki. Nie przepełniać zbiornika. Stosować wyłącznie świeże, czyste pali- wo bezołowiowe. Nigdy nie mieszać oleju z benzyną. Zaopatrywać się w paliwo w ilościach, które zostaną zużyte w ciągu 30 dni, aby zagwarantować świeżość paliwa. Zapamiętać: Stosować zwykłą benzynę bezoło- wiową z zawartością bioetanolu maks. 5%. m OSTRZEŻENIE Używać zawsze kanistra benzynowego z zabezpie- czeniem. Nie palić tytoniu podczas wlewania benzy- ny. Usunąć resztki oleju lub benzyny. Wyłączyć silnik przed wlewaniem benzyny i pozostawić na kilka mi- nut do ostygnięcia. Uruchamianie silnika (rys. 14)

• Upewnić się, że kabel zapłonowy jest podłączony do świecy zapłonowej.

• Stanąć za kosiarką silnikową. Jedną ręką docisnąć dźwignię hamulca silnikowego (3) do uchwytu, dru- gą rękę trzymać przy lince rozruchowej.

• Uruchomić silnik linką rozruchową (17). W tym celu wyciągnąć uchwyt na ok. 10-15 cm (aż będzie wy- czuwalny opór), a następnie szarpnąć mocno. Je- żeli silnik nie uruchomi się, ponownie pociągnąć za uchwyt.

• Ze względu na powłokę ochronną na silniku może dojść do wytworzenia niewielkiej ilości dymu, jeżeli urządzenie używane jest po raz pierwszy. Jest to normalny proces. Zapamiętać: Łatwiejsze uruchomienie w niż- szych temperaturach po naciśnięciu przycisku Primer (rys. 20, 21). Używać tylko, gdy maszyna nie jest rozgrzana! m Uwaga!

• Zapobiegać odrzuceniu linki rozruchowej.

• Uwaga: W przypadku niższych temperatur powie- trza może okazać się konieczne kilkukrotne powtó- rzenie czynności rozruchu. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Zachować ostrożność podczas koszenia na zbo- czach lub na terenie o dużym spadku.

• Kosić tylko przy odpowiednim świetle.

• Sprawdzić kosiarkę, nóż i inne elementy, jeżeli ko- siarka najechała na przedmiot lub jeśli urządzenie wibruje bardziej niż zwykle.

• Nie dokonywać zmian ustawień ani nie przeprowa- dzać napraw, jeżeli silnik nie został wcześniej wyłą- czony. Wyciągnąć końcówkę kabla zapłonowego.

• Na ulicy i w jej pobliżu zwracać uwagę na ruch dro- gowy. Wyrzut trawy trzymać z dala od ulicy.

• Unikać miejsc, w których koła nie dotykają podłoża lub koszenie nie jest bezpieczne. Przed cofaniem upewnić się, że z tyłu nie znajdują się małe dzieci.

• W gęstej, wysokiej trawie ustawić najwyższy sto- pień koszenia i kosić wolniej. Przed usunięciem trawy lub innych zatorów wyłączyć silnik i odłączyć kabel zapłonowy.

• Nigdy nie usuwać elementów zapewniających bez- pieczeństwo.

• Nigdy nie wlewać benzyny, gdy silnik jest gorący lub jeszcze pracuje Opróżnianie kosza na trawę Kosz na trawę (16) jest wyposażony we wskaźnik po- ziomu napełnienia (rys. 16). Klapa otwiera się na skutek działania strumienia powietrza, wytwarzanego przez kosiarkę w trakcie eksploatacji. Jeżeli klapa (rys. 16) zamknie się podczas koszenia, kosz na trawę (16) jest pełny i należy go opróżnić. Aby zagwarantować prawi- dłowe działanie wskaźnika poziomu napełnienia, otwo- ry pod klapą muszą być zawsze czyste i bez zatorów. Gdy tylko podczas koszenia zaczną pozostawać resztki trawy lub klapa nie otwiera się, należy opróż- nić kosz na trawę. m OSTRZEŻENIE Przed zdjęciem kosza wyłączyć silnik i poczekać, aż narzędzie tnące zatrzyma się. Aby zdjąć kosz (16) unieść jedną ręką klapę wyrzu- tową (15), a drugą ręką wyjąć kosz (16), trzymając za uchwyt (rys. 16). Zgodnie z przepisami bezpieczeń- stwa klapa wyrzutowa (15) opada po wyjęciu kosza, zamykając tylny otwór wyrzutowy. Jeżeli resztki trawy pozostają w otworze, należy po- ciągnąć kosiarkę ok. 1 m do tyłu, aby ułatwić urucho- mienie silnika. Resztek skoszonej trawy w obudowie kosiarki oraz na narzędziu roboczym nie należy usu- wać ręką ani nogą, tylko przy użyciu odpowiednich środków pomocniczych, np. szczotki lub zmiotki. W celu zagwarantowania odpowiedniego zbierania kosz (16), a zwłaszcza kratkę powietrzną od we- wnątrz należy oczyścić po użytkowaniu. Kosz (16) zawieszać tylko, gdy silnik jest wyłączony, a narzędzie tnące zatrzymane. Unieść klapę wyrzutową (15) jedną ręką, a drugą przy- trzymać kosz (16) za uchwyt i zawiesić od góry. (rys. 9) Ze względów bezpieczeństwa nie należy kosić kosiarką do trawy na zboczach o pochyłości powyżej 15 stopni. Należy zachowywać szczególną ostrożność podczas poruszania się w tył i przeciągania kosiarki do trawy. Ryzyko potknięcia! Mulczowanie Podczas mulczowania skoszona trawa zostaje roz- drobniona w zamkniętej obudowie kosiarki i ponow- nie rozdzielona na trawniku. Zbieranie i utylizacja trawy nie są wymagane. m WSKAZÓWKA! Mulczowanie jest możliwe przy względnie krótkiej trawie. Aby skorzystać z funkcji mulczowania, zdjąć kosz na trawę (16) i wsunąć adapter do mulczowania (rys. 10-12 / 19) do otworu wyrzutowego, a następnie za- mknąć klapę wyrzutową (15). Koszenie Kosić tylko ostrymi nożami bez uszkodzeń, aby źdźbła trawy nie strzępiły się i trawa nie zżółkła. Aby uzyskać schludny efekt koszenia, prowadzić ko- siarkę do trawy po możliwie najprostszych pasach. Pasy te powinny przy tym zawsze pokrywać się na szerokości paru centymetrów, aby nie pozostawić żadnych nieskoszonych pasków. Spód obudowy kosiarki utrzymywać w czystości i ko- niecznie usuwać osadzającą się trawę. Osady utrud- niają proces uruchamiania, wpływają niekorzystnie na jakość koszenia i wyrzut trawy. Na zboczach pas koszenia należy prowadzić w poprzek zbocza. Ze- ślizgiwaniu się kosiarki do trawy można zapobiegać ustawiając ją pod kątem do góry. Wybierać wysokość koszenia dopasowaną do rzeczywistej długości tra- wy. Wykonywać kilka przejść, tak aby za jednym ra- zem kosić maksymalnie 4 cm trawy. Przed przystąpieniem do kontroli noża wyłączyć sil- nik. Pamiętać o tym, że nóż obraca się nadal przez kilka sekund po wyłączeniu silnika. Nigdy nie próbo- wać zatrzymywać noża. Sprawdzać regularnie, czy nóż jest prawidłowo zamo- cowany, jest w dobrym stanie i naostrzony. Naostrzyć lub wymienić, jeżeli ostrzenie nie jest już możliwe. Je- żeli poruszający się nóż napotka na przedmiot, za- trzymać kosiarkę i poczekać, aż nóż całkowicie się zatrzyma. Następnie sprawdzić stan noża i uchwytu noża. W przypadku uszkodzenia należy je wymienić. Wskazówki dotyczące koszenia:

• Zwracać uwagę na stałe przedmioty. Kosiarka do trawy mogłaby ulec uszkodzeniu lub mogłoby dojść do wystąpienia obrażeń.

• Gorący silnik, rura wybuchowa lub napęd może spowodować poparzenia. Nie wolno ich dotykać. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Czyszczenie Kosiarkę do trawy należy dokładnie czyścić po każ- dym użyciu. W szczególności dotyczy to dolnej czę- ści raz uchwytu noża. W tym celu przechylić kosiarkę na lewą stronę i usunąć resztki trawy lub wyczyścić urządzenie wodą w poniżej opisany sposób.

• Zdjąć wkładkę do mulczowania / worek do zbiera- nia trawy.

• Założyć złączkę węża na kosiarkę (w) i odkręcić kran. (rys. 23)

• Uruchomić kosiarkę i wyłączyć ją po upływie ok. 30 s. Obracająca się belka nożowa odrzuca wodę na spód kosiarki, czyszcząc w ten sposób urządzenie.

• Zakręcić kran i zdjąć złączkę węża.

• Górę kosiarki oczyścić szmatką (nie używać żad- nych ostrych narzędzi). Wskazówka: Przed przechyleniem kosiarki na bok opróżnić całkowicie zbiornik paliwa przy użyciu pom- py do odsysania benzyny. Kosiarki do trawy nie moż- na przechylać pod kątem większym niż 90 stopni. Zabrudzenia i trawę najłatwiej usunąć bezpośrednio po koszeniu. Przyschnięte resztki trawy i zabrudze- nia mogą prowadzić do pogorszenia jakości kosze- nia. Sprawdzać, czy kanał wyrzutowy trawy nie jest pokryty resztkami trawy, a w razie potrzeby usunąć je. Nigdy nie czyścić kosiarki strumieniem wody lub myjką wysokociśnieniową. Silnik powinien pozostać suchy. Nie wolno stosować agresywnych środków czyszczą- cych, takich jak środki do czyszczenia na zimno czy benzyna do czyszczenia. Osie i piasty kół

• Należy czyścić i lekko nasmarować raz na sezon. Nóż Ze względów bezpieczeństwa ostrzyć, wyważać i montować noże tylko w autoryzowanym warsztacie specjalistycznym. W celu uzyskania optymalnego re- zultatu pracy zaleca się poddawanie noża kontroli raz do roku. Wymiana noża (rys. 17) Do wymiany narzędzia tnącego używać wyłącznie oryginalnych części zamiennych. Podczas wymiany noża zakładać rękawice ochron- ne, aby uniknąć zranienia. Nigdy nie montować innego noża.

• Przed usunięciem ostrza opróżnić zbiornik benzy- ny.

• Wyjąć śrubę w celu wymiany ostrza.

• Założyć ponownie wszystkie elementy zgodnie z rys. 17. Założyć prawidłowo śrubę. Mocująca siła obrotowa wynosi 45 Nm. Wymienić również śrubę ostrza przy wymianie ostrza. Po koszeniu

• Przed odstawieniem kosiarki do trawy do zamknię- tego pomieszczenia pozostawić najpierw silnik do ostygnięcia.

• Usunąć trawę, liście, smary i olej przed składowa- niem. Nie składować innych przedmiotów na ko- siarce.

• Przed ponownym użyciem sprawdzić wszystkie śruby i nakrętki. Poluzowane śruby odpowiednio dokręcić.

• Opróżnić kosz na trawę (16) przed ponownym uży- ciem.

• Odłączyć końcówkę przewodu świecy zapłonowej, aby zapobiec niedozwolonemu użyciu.

• Zwracać uwagę, aby nie ustawiać kosiarki w pobli- żu źródła zagrożenia. Wyciek gazu może prowa- dzić do wybuchu.

• Do naprawy można wykorzystywać wyłącznie ory- ginalne części zamienne lub części zatwierdzone przez producenta (patrz adres na karcie gwaran- cyjnej).

• Jeżeli urządzenie nie będzie używane przez dłuż- szy czas, opróżnić zbiornik benzyny przy użyciu pompy do odsysania benzyny.

• Naoliwić i poddać urządzenie konserwacji

9. Czyszczenie i konserwacja

• Regularna, staranna konserwacja jest konieczna w celu zapewnienia odpowiedniego poziomu bezpie- czeństwa oraz stałej wydajności urządzenia.

• Zadbać o to, by wszystkie nakrętki, sworznie i śru- by były mocno dokręcone i urządzenie znajdowało się w bezpiecznym stanie roboczym.

• Regularnie sprawdzać oprzyrządowanie do wy- chwytywania trawy pod kątem zużycia lub utraty funkcji.

• Kosz na trawę czyścić regularnie wodą i pozosta- wiać do wyschnięcia.

• Ze względów bezpieczeństwa wymieniać zużyte lub uszkodzone elementy.

• W przypadku dłuższego przechowywania lub kon- serwacji opróżnić zbiornik paliwa. Należy do wyko- nać na zewnątrz przy użyciu pompy do odsysania benzyny (dostępnej w marketach budowlanych).

m OSTRZEŻENIE Nigdy nie pracować z włączonym silnikiem przy ele- mentach instalacji zapłonowej przewodzących prąd ani ich nie dotykać. Przed rozpoczęciem wszelkich prac konserwacyjnych i pielęgnacyjnych wyciągać końcówkę przewodu świecy zapłonowej ze świecy zapłonowej. Nigdy nie wykonywać jakichkolwiek prac przy pracującym urządzeniu. Prace, które nie zostały opisane w niniejszej instrukcji obsługi, zlecać do wy- konania w autoryzowanym warsztacie specjalistycz- nym. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Czyszczenie paska (rys. 17, 19)

• Usunąć nóż oraz obudowę przekładni wykręcając śrubki.

• Elementy przekładni oraz pasek klinowy czyścić raz lub dwa razy do roku, szczotką lub sprężonym powietrzem.

• Zamontować ponownie obudowę przekładni oraz nuż przy użyciu śrub. Pielęgnacja i ustawianie linek Linki należy często oliwić i sprawdzać pod kątem swobody ruchu. Konserwacja ltra powietrza (rys. 20) Zabrudzone ltry powietrza zmniejszają wydajność silnika poprzez zbyt małe doprowadzanie powietrza do gaźnika. Dlatego regularna kontrola jest niezbędna. Filtr powietrza należy sprawdzać co 25 roboczogo- dzin, a w razie potrzeby wyczyścić. W przypadku silnego zapylenia powietrza ltr powietrza należy sprawdzać częściej. Zdjąć osłonę ltra powietrza i usunąć ltr gąbkowy. Wymienić ltr powietrza, aby uniknąć przedostawa- nia się elementów do wlotu powietrza (rys. 20). Uwaga: Nigdy nie czyścić ltra powietrza za pomocą benzyny lub palnych rozpuszczalników. Filtr powie- trza czyścić tylko sprężonym powietrzem lub przez ostukiwanie. Konserwacja świecy zapłonowej (rys. 21) Sprawdzić świecę zapłonową po 10 roboczogodzi- nach pod kątem zabrudzeń i wyczyścić ją ewentu- alnie szczotką drucianą. Następnie przeprowadzać konserwację świecy zapłonowej co 50 roboczogo- dzin. Wyciągnąć końcówkę przewodu świecy zapłonowej poprzez przekręcenie. Wyjąć świecę zapłonową (10) przy użyciu klucza do świec zapłonowych. Przy użyciu szczelinomierza ustawić odstęp na 0,75 mm (0,030“). Ponownie włożyć świecę zapłonową (10), zwracając uwagę, aby nie przykręcać jej zbyt mocno. Dźwignia hamulca silnikowego (rys. 1) Silnik jest wyposażony w hamulec mechaniczny (3), wymagający regularnej kontroli. Po zwolnieniu dźwi- gni hamulca nóż musi się zatrzymać w ciągu 7 se- kund, jeżeli tak nie jest, nie wolno używać urządze- nia. Zwrócić się do autoryzowanego dystrybutora. Upewnić się, że przez cały okres użytkowania urzą- dzenie znajduje się w nienagannym stanie technicz- nym. Nieprawidłowa konserwacja może prowadzić do obrażeń zagrażających życiu. Naprawa Po wykonaniu naprawy i konserwacji upewnić się, że elementy istotne pod kątem bezpieczeństwa tech- nicznego są założone i wykazują nienaganny stan Uszkodzony nóż Jeżeli mimo zachowania ostrożności nóż napotka na przeszkodę, natychmiast wyłączyć silnik i wyciągnąć końcówkę przewodu świecy zapłonowej. Przechylić kosiarkę na bok i sprawdzić nóż pod ką- tem uszkodzeń. Uszkodzone lub wygięte noże nale- ży wymienić. Nigdy nie prostować wygiętego noża. Nigdy nie pracować z wygiętym lub silnie zużytym nożem, powoduje to wibracje i może prowadzić do innych uszkodzeń kosiarki. m Uwaga! Podczas pracy z uszkodzonym nożem występuje niebezpieczeństwo obrażeń. Ostrzenie noża Ostrza noża można ostrzyć metalową ostrzałką. Aby uniknąć niewyważenia, ostrzenie zlecać tylko w auto- ryzowanym warsztacie specjalistycznym. Kontrola poziomu oleju m Uwaga! Nigdy nie eksploatować silnika bez oleju lub z niewielką ilością oleju. Może to prowadzić do poważnych uszkodzeń silnika. Używać wyłącznie oleju silnikowego SAE 30. Kontrola poziomu oleju (rys. 18):

• Kosiarkę do trawy ustawić na równej, płaskiej po- wierzchni.

• Odkręcić prętowy wskaźnik poziomu oleju (12) i wytrzeć go. Włożyć ponownie prętowy wskaźnik do oporu do króćca wlewowego, nie przykręcać.

• Wyjąć prętowy wskaźnik i odczytać poziom oleju w pozycji poziomej. Poziom oleju musi zawierać się w zakresie pomię- dzy oznaczeniem max. i min. na wskaźniku (12). Wymiana oleju (rys. 23)

• Wymianę oleju należy przeprowadzać co rok przed rozpoczęciem sezonu, silnik powinien być ciepły i wyłączony.

• Używać wyłącznie oleju silnikowego (SAE 30).

• Opróżnić zbiornik benzyny (przy użyciu pompy do odsysania benzyny)

• Umieścić płaską miskę do zebrania oleju (o pojem- ności min. 1 l) przed kosiarką do trawy.

• Wykręcić prętowy wskaźnik poziomu oleju i prze- chylić kosiarkę w taki sposób, aby cały olej wyciekł do miski wychwytującej.

• Następnie wlać świeży olej silnikowy do górnego zaznaczenia wskaźnika poziomu oleju (ok. 0,5l), nie przepełnić urządzenia.

• Uwaga! Nie wkręcać prętowego wskaźnika pozio- mu oleju w celu sprawdzenia poziomu, tylko włożyć do gwintu. Stary olej należy zutylizować zgodnie z obowiązują- cymi postanowieniami. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Opróżnić zbiornik benzyny pompą do odsysania benzyny.

• Uruchomić silnik i pozostawić pracujący silnik, aż reszta benzyny zostanie zużyta.

• Wymianę oleju przeprowadzać po każdym sezo- nie. W tym celu spuścić stary olej silnikowy z cie- płego silnika i napełnić nowym olejem.

• Wyjąć świecę zapłonową z głowicy cylindra.

• Wlać do cylindra ok. 20 ml oleju przy użyciu olejarki ręcznej.

• Pociągnąć powoli uchwyt rozruchowy, tak aby olej zabezpieczył wnętrze cylindra.

• Wkręcić ponownie świecę zapłonową.

• Wyczyścić żeberka chłodnicy cylindra i obudowę.

• Wyczyścić całe urządzenie, aby chronić lakier.

• Przechowywać urządzenie w dobrze wentylowa- nym miejscu. Przygotowanie kosiarki do trawy do transportu (rys. 22)

• Opróżnić zbiornik benzyny pompą do odsysania benzyny.

• Pozostawić działający silnik do momentu zużycia reszty benzyny.

• Spuścić olej silnikowy z ciepłego silnika.

• Wyjąć końcówkę przewodu świecy zapłonowej ze świecy.

• Wyczyścić żeberka chłodnicy cylindra i obudowę.

• Zawiesić linkę rozruchową (17) na haczyku. Polu- zować dźwignię szybkomocującą (5) i złożyć górny pałąk do prowadzenia do dołu. Uważać przy tym, aby podczas składania linki nie uległy zagięciu.

• Owinąć górny i dolny pałąk do prowadzenia oraz silnik kilkoma warstwami tektury falistej, aby unik- nąć tarcia.

11. Utylizacja i recykling

Utylizacja opakowania transportowego Opakowanie chroni urządzenie przed uszkodzeniami podczas transportu. Materiały opakowaniowe są w zasadzie wybrane z uwzględnieniem aspektów ochrony środowiska i technicznej strony utylizacji i dlatego podlegają re- cyklingowi. Ponowne wprowadzenie opakowania do obiegu materiału pozwala zaoszczędzić surowce i zmniejsza okresową ilość odpadów. Elementy opakowania (np. folie, styropian) mogą być niebezpieczne dla dzieci. Istnieje niebezpieczeństwo uduszenia! Elementy opakowania przechowywać z dala od dzieci i niezwłocznie je zutylizować. Urządzenie i jego wyposażenie są wykonane z róż- nych materiałów, np. metalu i tworzyw sztucznych. Uszkodzone elementy dostarczyć do punktu zbior- czego odpadów specjalnych. Zasięgnąć informacji w specjalistycznym punkcie sprzedaży lub w zarządzie gminy! techniczny. Elementy mogące powodować obrażenia przechowywać w miejscu niedostępnym dla innych osób i dzieci. Uwaga: Zgodnie z ustawą o odpowiedzialności cywil- nej za produkt nie ponosi się odpowiedzialności za szkody powstałe wskutek nieprawidłowych napraw lub niestosowania oryginalnych części zamiennych. Zwrócić się do serwisu klienta lub autoryzowanego specjalisty. Powyższe dotyczy również części akce- soriów. Godziny pracy Przestrzegać ustawowych postanowień dotyczących regulacji godzin pracy kosiarek do trawy, które mogą się różnić w zależności od miejsca zastosowania. Ważna wskazówka w przypadku wysyłania sprzę- tu do stacji obsługi: Ze względów bezpieczeństwa prosimy, aby sprzęt był odsyłany wolny od oleju i gazu! Zamawianie części zamiennych Przy zamawianiu części zamiennych należy podać następujące dane:

• Numer katalogowy urządzenia Części zamienne / akcesoria Nóż do kosiarki do trawy - nr art.: 7911200617 Informacje serwisowe Należy wziąć pod uwagę, że następujące części te- go produktu podlegają normalnemu podczas eksplo- atacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Części zużywające się*: świeca zapłonowa, ltr po- wietrza, ltr paliwa, nóż, pasek

• nie zawsze wchodzą w zakres dostawy!

• Nigdy nie przechowywać kosiarki do trawy z ben- zyną w zbiorniku w pomieszczeniu, w którym opary benzyny mogłyby mieć kontakt z otwartym ogniem lub iskrami.

• Pozostawić silnik do ostygnięcia przed odstawie- niem kosiarki w zamkniętych pomieszczeniach.

• W celu uniknięcia zagrożenia pożarowego czyścić silnik, rurę wydechową oraz obszar wokół zbiorni- ka paliwa z trawy, liści lub wyciekającego smaru (oleju). Przygotowanie do przechowywania kosiarki do trawy Wskazówka ostrzegawcza: Nie opróżniać benzyny w pomieszczeniach zamkniętych, w pobliżu ognia lub podczas palenia tytoniu. Opary gazu mogą spowo- dować wybuch lub ogień. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

12. Rozwiązywanie problemów

Wyszukiwanie błędów Tabela zawiera ewentualne błędy, ich możliwą przyczynę oraz sposoby ich usunięcia. Jeżeli mimo to nie uda się roz- wiązać problemu, skorzystać z pomocy specjalisty. m OSTROŻNIE! Najpierw wyłączyć silnik i wyciągnąć kabel zapłonowy przed przystąpieniem do przeglądu lub regulacji. m OSTROŻNIE! Jeżeli po zakończeniu regulacji lub naprawy silnik działał przez kilka minut, pamiętać, że rura wydechowa i inne elementy są gorące. Nie dotykać ich, aby uniknąć poparzenia. Ważna wskazówka dotycząca naprawy: W przypadku odsyłania urządzenia do naprawy w stacji serwisowej należy pamiętać, aby ze względów bezpieczeństwa zostało ono opróżnione z oleju i benzyny. Usterka Możliwa przyczyna Pomoc Nierównomierny bieg, silna wibracje urządzenia

• poluzowane mocowanie noża

• sprawdzić mocowanie noża

• wymienić nóż Silnik nie pracuje

• niewciśnięta dźwignia hamulca silnikowego

• dźwignia gazu w nieprawidłowej pozycji

• uszkodzona świeca zapłonowa

• pusty zbiornik paliwa

• nacisnąć dźwignię hamulca silnikowego

• sprawdzić ustawienie

• wymienić świecę zapłonową

• opróżnić zbiornik benzyny i wlać czyste paliwo

• wcisnąć przycisk Primer (jeśli występuje)

• skontaktować się z autoryzowanym serwisem klienta Silnik pracuje nierówno- miernie

• zabrudzony ltr powietrza

• zabrudzona świeca zapłonowa

• wyczyścić ltr powietrza

• wyczyścić świecę zapłonową Trawa żółknie, koszenie jest nierównomierne

• wysokość koszenia zbyt mała

• ustawić prawidłową wysokość Wyrzut trawy nieprawi- dłowy

• wysokość koszenia zbyt mała
