MS16146 - Tondeuse à gazon SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moteur 4 temps, cylindrée 140 cm³, puissance 2,5 kW
Largeur de coupe	46 cm
Hauteur de coupe	Réglable de 25 à 75 mm
Capacité du bac de ramassage	50 litres
Poids	32 kg
Utilisation	Idéale pour les jardins de taille moyenne, tonte efficace et rapide
Maintenance	Vérifier l'huile et le filtre à air régulièrement, affûter les lames
Sécurité	Équipement de protection recommandé, ne pas utiliser sous la pluie
Informations générales	Garantie de 2 ans, pièces de rechange disponibles

FOIRE AUX QUESTIONS - MS16146 SCHEPPACH

Comment démarrer la tondeuse SCHEPPACH MS16146 ?

Pour démarrer la tondeuse, assurez-vous que le réservoir de carburant est plein et que la bougie d'allumage est en bon état. Appuyez sur le bouton de sécurité et tirez sur la corde de démarrage jusqu'à ce que le moteur démarre.

Que faire si la tondeuse ne démarre pas ?

Vérifiez d'abord le niveau de carburant et assurez-vous qu'il n'y a pas de blocage dans le circuit d'alimentation. Vérifiez également la bougie d'allumage et remplacez-la si nécessaire.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur de coupe situé sur le châssis de la tondeuse. Abaissez ou élevez le levier pour obtenir la hauteur de coupe désirée.

Que faire si la tondeuse laisse des traces de coupe inégales ?

Cela peut être dû à des lames émoussées ou à une pression inégale sur la tondeuse. Vérifiez l'état des lames et affûtez-les si nécessaire. Assurez-vous également que les pneus sont gonflés de manière uniforme.

Comment entretenir la tondeuse SCHEPPACH MS16146 ?

Pour un entretien optimal, nettoyez les lames après chaque utilisation, vérifiez régulièrement le niveau d'huile et changez-le selon les recommandations du fabricant. Inspectez également les filtres à air et remplacez-les si nécessaire.

Où puis-je trouver des pièces de rechange pour ma tondeuse ?

Les pièces de rechange pour la tondeuse SCHEPPACH MS16146 peuvent être commandées directement auprès du fabricant ou via des revendeurs agréés. Consultez le site officiel de Scheppach pour plus d'informations.

Comment ranger ma tondeuse correctement ?

Avant de ranger la tondeuse, assurez-vous qu'elle est propre et sèche. Stockez-la dans un endroit frais et sec, à l'abri des intempéries. Si possible, retirez le carburant ou utilisez un stabilisateur de carburant.

Que faire si la tondeuse vibre excessivement pendant l'utilisation ?

Des vibrations excessives peuvent indiquer que les lames sont déséquilibrées ou endommagées. Arrêtez la tondeuse et vérifiez l'état des lames. Remplacez-les si nécessaire et assurez-vous qu'elles sont correctement fixées.

MODE D'EMPLOI MS16146 SCHEPPACH

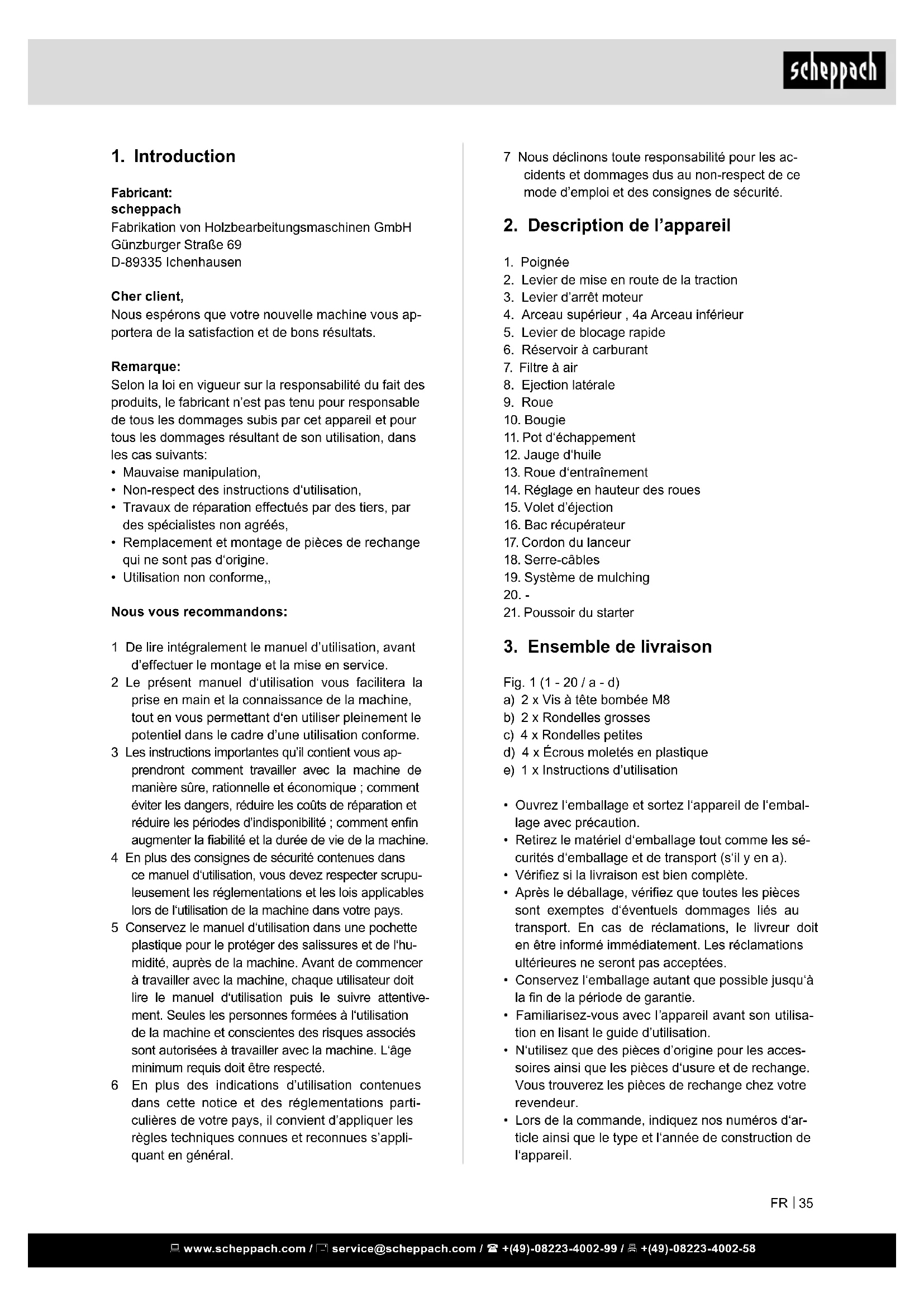

Tondeuse Thermique (tractée) Traduction des instructions d’origine

Légende des symboles gurant sur l’appareil Avant l’utilisation tenez compte de tous les marquages de sécurité. AVERTISSEMENT - pour réduire le risque de blessure, lisez le mode d’emploi.. Ne tondez pas en pente en montant ou en descendant. Éliminez les débris éparts de la surface à tondre avant d’utiliser la tondeuse, ceux-ci pour- raient être projetés. Attention! Risque de blessure par les éléments projetés Veillez à respecter une distance de sécurité. Veillez à ce que les personnes non concernées soient à bonne distance de la machine. Assurez-vous que les tiers se trouvent à une distance sufsante. Retirez le câble d’allumage avant les travaux de maintenance, et lisez les instructions d’utilisation Attention! Risque de blessure! Ne pas mettre les mains et les pieds au contact de la lame lorsque le moteur tourne. Attention! Risque de blessure! Ne pas mettre les mains et les pieds au contact de la lame lorsque le moteur tourne. Important. Le gaz d’échappement est toxique, ne pas faire fonctionner dans des zones non ventilées Ne touchez pas les pièces qui ont chauffé pendant l‘utilisation sous risque de vous brûler sérieusement. Portez une protection de l’ouïe et des lunettes de protection. L’exposition au bruit peut entraîner une perte de l’ouïe! Les vapeurs d‘essence peuvent littéralement exploser en s‘enammant. Capacité du réservoir d‘essence L’huile moteur Longueur du couteau. Largeur de coupe max. Niveau de puissance acoustique garanti Ce produit est conforme aux directives européennes en vigueur. max. 3x Poussoir du starter Vérier le niveau d’huile DRIVE - Levier d’entraînement STOP - Levier de frein moteur www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

7 Nous déclinons toute responsabilité pour les ac- cidents et dommages dus au non-respect de ce mode dʼemploi et des consignes de sécurité.

2. Levier de mise en route de la traction

3. Levier d’arrêt moteur

4. Arceau supérieur , 4a Arceau inférieur

5. Levier de blocage rapide

6. Réservoir à carburant

8. Ejection latérale

11. Pot d‘échappement

13. Roue d‘entraînement

14. Réglage en hauteur des roues

15. Volet d’éjection

16. Bac récupérateur

17. Cordon du lanceur

19. Système de mulching

3. Ensemble de livraison

Fig. 1 (1 - 20 / a - d) a) 2 x Vis à tête bombée M8 b) 2 x Rondelles grosses c) 4 x Rondelles petites d) 4 x Écrous moletés en plastique e) 1 x Instructions d’utilisation

• Ouvrez l‘emballage et sortez l‘appareil de l‘embal- lage avec précaution.

• Retirez le matériel d‘emballage tout comme les sé- curités d‘emballage et de transport (s‘il y en a).

• Vériez si la livraison est bien complète.

• Après le déballage, vériez que toutes les pièces sont exemptes d‘éventuels dommages liés au transport. En cas de réclamations, le livreur doit en être informé immédiatement. Les réclamations ultérieures ne seront pas acceptées.

• Conservez l‘emballage autant que possible jusqu‘à la n de la période de garantie.

• Familiarisez-vous avec I’appareil avant son utilisa- tion en lisant le guide d’utilisation.

• N‘utilisez que des pièces d’origine pour les acces- soires ainsi que les pièces d‘usure et de rechange. Vous trouverez les pièces de rechange chez votre revendeur.

• Lors de la commande, indiquez nos numéros d‘ar- ticle ainsi que le type et l‘année de construction de l‘appareil.

Fabricant: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Cher client, Nous espérons que votre nouvelle machine vous ap- portera de la satisfaction et de bons résultats. Remarque: Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n’est pas tenu pour responsable de tous les dommages subis par cet appareil et pour tous les dommages résultant de son utilisation, dans les cas suivants:

• Travaux de réparation effectués par des tiers, par des spécialistes non agréés,

• Remplacement et montage de pièces de rechange qui ne sont pas d‘origine.

• Utilisation non conforme,, Nous vous recommandons: 1 De lire intégralement le manuel d’utilisation, avant d’effectuer le montage et la mise en service. 2 Le présent manuel d‘utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d‘en utiliser pleinement le potentiel dans le cadre d’une utilisation conforme. 3 Les instructions importantes qu’il contient vous ap- prendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d’indisponibilité ; comment enn augmenter la abilité et la durée de vie de la machine. 4 En plus des consignes de sécurité contenues dans ce manuel d‘utilisation, vous devez respecter scrupu- leusement les réglementations et les lois applicables lors de l‘utilisation de la machine dans votre pays. 5 Conservez le manuel d‘utilisation dans une pochette plastique pour le protéger des salissures et de l‘hu- midité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d‘utilisation puis le suivre attentive- ment. Seules les personnes formées à l‘utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L‘âge minimum requis doit être respecté. 6 En plus des indications d’utilisation contenues dans cette notice et des réglementations parti- culières de votre pays, il convient d’appliquer les règles techniques connues et reconnues s’appli- quant en général. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Cette machine ne doit pas être utilisée à titre pro- fessionnel ou industriel.

• Si vous n’êtes pas certain que toutes les conditions sont réunies pour travailler en toute sécurité, n’utili- sez pas la machine.

• La tondeuse à gazon à essence convient à un emploi privé dans les jardins domestiques et d’agrément. Une tondeuse est considérée comme tondeuse à gazon de loisir lorsqu’elle est utilisée pour l’entretien des surfaces plantées d’herbe ou de gazon des jardins domestiques et d’agrément et lorsque son utilisation annuelle ne dépasse pas 50 heures, à l’exclusion de l’entretien des lieux pu- blics, des parcs, des terrains de sports ainsi que dans lʼagriculture et les exploitations forestières. Attention! En raison de lʼexposition à des risques du corps de lʼutilisateur, la tondeuse à gazon ne doit pas servir aux travaux suivants : débroussaillage de buissons, haies et arbustes, coupe et broyage de plantes grimpantes ou de gazons sur toits ou dans des bacs de balcons, nettoyage (aspiration) de sen- tiers ni comme broyeur pour concasser des branches d’arbres et de haies. De plus, la tondeuse à gazon ne doit pas être employée comme moto-bêche pour araser des irrégularités de terrain comme par ex. des taupinières.

• Pour des raisons de sécurité, il est interdit dʼutiliser la tondeuse à gazon comme groupe dʼentraînement pour dʼautres outils et accessoires en tous genres ATTENTION! Pour votre sécurité, merci de lire entièrement cette notice et les informations concernant la sécurité avant d’utiliser la machine. Lorsque vous prêtez la machine, joignez toujours la notice à la machine.

5. Notes importantes

Dans cette notice, nous avons marqué les passages relatifs à la sécurité avec le symbole: m Cette notice comporte également d’autres informa- tions importantes qui sont signalées par le mot: At- tention! m DANGER Le non-respect de cette consigne met votre vie en péril et peut être à l’origine de blessures mortelles m MISE EN GARDE Le non-respect de cette consigne met votre vie en péril et peut être à l’origine de graves blessures. m Attention! L’appareil et les matériaux d’emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, lms d’em- ballage et pièces de petite taille! m Risque Il y a un risque d’ingestion et d’asphyxie!

4. Utilisation conforme

La machine est conforme à la directive machines CE en vigueur. Avant de commencer à utiliser la machine, toutes les protections et équipements de sécurité doivent être mis en place.

• Cette machine est conçue pour être utilisée par une seule personne.

• L’utilisateur est responsable de la sécurité des tiers dans la zone de travail.

• Tenez compte de tous les avertissements concer- nant les dangers et la sécurité apposés sur la ma- chine.

• Veillez à ce que tous les avertissements concer- nant les dangers et la sécurité apposés sur la ma- chine restent tous lisibles.

• N’utilisez la machine que lorsqu’elle est en parfait état de fonctionnement, en respectant toutes les instructions d’utilisation, en tenant compte de tous les avertissements concernant la sécurité et en étant conscient des dangers!

• Veillez particulièrement à remédier ou à faire re- médier immédiatement à tous les défauts mettant la sécurité en danger!

• Les consignes de sécurité, ainsi que les prescrip- tions pour le travail et la maintenance, fournies par le fabricant doivent être respectées au même titre que les dimensions indiquées dans les caractéris- tiques techniques.

• Les consignes de prévention des accidents et les autres réglementations généralement reconnues doivent être respectées.

• Seules les personnes compétentes ayant été ini- tiées et informées sur les dangers possibles ont le droit d’utiliser, d’entretenir ou de réparer la ma- chine. Toute modication de la machine effectuée sans autorisation entraîne une exclusion de la res- ponsabilité du fabricant pour tous dangers éven- tuels en résultant.

• La machine ne doit être utilisée qu’avec des acces- soires et des outils d’origine.

• Toute utilisation autre que celle spéciée est consi- dérée comme non conforme. Le fabricant ne peut être tenu pour responsable d’éventuels dommages résultant d’une telle utilisation, seul l’utilisateur en est responsable. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

m ATTENTION Lʼessence est extrêmement inammable :

• Conservez lʼessence uniquement dans des réser- voirs prévus à cet effet

• Faites le plein uniquement à lʼair libre et ne fumez pas pendant le remplissage

• Toujours faire l’appoint dʼessence avant de démar- rer le moteur. Pendant que le moteur fonctionne ou si la tondeuse est chaude, il est interdit dʼouvrir le bouchon du réservoir et d’ajouter du carburant.

• Si de lʼessence déborde, il ne faut surtout pas es- sayer de mettre le moteur en marche. Au lieu de cela, il faut éloigner la machine de lʼendroit re- couvert dʼessence. Tout essai de démarrage doit être évité jusquʼà ce que les vapeurs dʼessence se soient complètement évaporées

• Pour des raisons de sécurité, remplacez toujours le réservoir à essence et tout autre élément du sys- tème d’alimentation en essence dès qu’une avarie est détectée.

• Remplacez les silencieux d’échappement défec- tueux

• Avant lʼutilisation, contrôlez toujours visuellement si lʼoutil de coupe, toute lʼunité de coupe et les bou- lons de xation ne sont pas usés ou endommagés. Pour éviter tout défaut d’équilibrage, les pièces endommagées ou usées et les boulons de xation doivent être uniquement remplacés par jeux com- plets.

• Pour les appareils équipés de plusieurs lames, veillez au fait que lors de la mise en rotation d’une lame, les autres commencent également à tourner. Manipulation

• Ne faites jamais marcher le moteur à combustion dans des endroits fermés dans lesquels du mo- noxyde de carbone, gaz dangereux, peut s’accu- muler.

• Ne tondez quʼà la lumière du jour ou en présence d’un éclairage articiel sufsant. Si possible, évi- tez de vous servir de lʼappareil lorsque lʼherbe est mouillée.

• Avertissement de faire fonctionner la tondeuse sur les pentes et à proximité des décharges, des fos- sés ou des digues

• Veillez à toujours être dans une position stable lors du travail sur les pentes.

• Il est interdit d’utiliser la machine pendant un orage – risque d’être foudroyé !

• N’avancez en poussant la machine qu’à un rythme de marche normal.

• Avec les machines équipées de roues, tondez transversalement par rapport à la pente, jamais en descendant ou en montant.

• Faites particulièrement attention lorsque vous changez de direction sur une pente.

• Ne tondez pas sur des pentes très raides m ATTENTION Le non-respect de cette consigne peut être à l’origine de blessures plus ou moins graves. m REMARQUE Le non-respect de cette consigne peut être à l’origine d’une avarie du moteur et d’autres éléments. m ATTENTION! Lors de lʼutilisation dʼappareils, il faut respecter cer- taines mesures de sécurité an dʼéviter des blessures et dommages. Veuillez donc lire attentivement ce mode dʼemploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si lʼappareil doit être re- mis à dʼautres personnes, veillez à leur remettre aus- si ce mode dʼemploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode dʼemploi et des consignes de sécurité. Qui n’a pas le droit d’utiliser la machine:

• Les enfants et les personnes qui n’ont pas lu la notice d’utilisation (des réglementations locales peuvent limiter l’âge minimum de l’utilisateur)

• Les personnes qui sont sous l’inuence de l’alcool, de drogues, de médicaments , qui sont fatiguées ou malades. Consignes de sécurité pour tondeuse à gazon guidée à la main. Remarques

• Lisez minutieusement ce mode dʼemploi. Apprenez à vous servir correctement de la machine et à en effectuer les réglages.

• Ne permettez jamais à des enfants ou autres per- sonnes nʼayant pas connaissance du mode dʼem- ploi de se servir de la tondeuse à gazon. Des ré- glementations locales peuvent déterminer lʼâge minimum requis pour les utilisateurs.

• Ne tondez jamais le gazon alors que dʼautres per- sonnes, particulièrement des enfants ou encore des animaux, se trouvent à proximité. Pensez au fait que lʼopérateur ou lʼutilisateur de la machine sera tenu pour responsable de tout préjudice cor- porel ou matériel subi par des tiers.

• Si lʼappareil doit être remis à dʼautres personnes, remettez-leur aussi ce mode dʼemploi.

• Pendant la tonte, portez toujours des chaussures résistantes et un pantalon long. Ne tondez jamais pieds nus ou en sandales légères.

• Contrôlez le terrain sur lequel vous allez utiliser la machine et retirez tous les objets pouvant être happés et éjectés par la tondeuse. (Comme des pierres, des jouets, des bâtons et des ls, etc.)

• L’utilisateur doit avoir été sufsamment informé au sujet de la fonction de la machine et formé à son réglage et à son utilisation (il doit également connaître les manipulations interdites).

• Vériez régulièrement la machine et assurez-vous, avant chaque utilisation, que toutes les com- mandes de mise en route et d’arrêt ainsi que toutes les boutons poussoirs fonctionnent correctement.

• Tenez compte des consignes concernant l’entre- tien non conforme, l’utilisation de pièces de re- change non conformes, la suppression ou de la modication des équipements de sécurité qui pour- raient provoquer des dommages à l’appareil ou être à l’origine de graves blessures de l’utilisateur.

• Tenez compte du fait que les dispositifs de sécurité et équipements de la tondeuse ne doivent pas être modiés ou désactivés.

• Tenez compte du fait que l’utilisateur ne doit ni mo- dier, ni manipuler aucun des réglages scellés du contrôle du régime du moteur.

• Utilisez exclusivement les outils coupants et les accessoires recommandés par le fabricant. L’utili- sation d’autres outils coupants et d’autres acces- soires peuvent présenter un danger de blessures de l’utilisateur.

• Maintenez toujours la tondeuse dans un état de fonctionnement optimal.

• Il est important de faire des pauses d’une durée sufsante an de réduire l’exposition de l’utilisateur au bruit et aux vibrations. Risques résiduels et mesures de protection Non-respect des principes ergonomiques de base Utilisation négligente de l’équipement de protec- tion individuelle (EPI) La mauvaise ou la non-utilisation d’équipement de protection individuelle peuvent être à l’origine de graves traumatismes. - Portez les équipements de protection prescrits. Comportement, mauvaise manipulation - Soyez toujours concentré sur ce que vous faites. m Les risques résiduels - ne peuvent pas être tous prévenus. Dangers liés au bruit Lésions de l‘audition Un séjour prolongé à proximité immédiate de l’appa- reil en marche peut endommager l’audition - Portez toujours une protection auditive. Conduite en cas d’urgence Effectuez les premiers gestes de secours et appelez rapidement les premiers secours.

• Faites particulièrement attention lorsque vous faites demi-tour avec la tondeuse à gazon ou lorsque vous la tirez vers vous.

• Arrêtez la lame lorsque vous devez incliner la ton- deuse à gazon pour passer sur des surfaces sans lʼherbe et lorsque vous déplacez la tondeuse à ga- zon dʼune surface à tondre à une autre.

• Nʼutilisez jamais la tondeuse à gazon lorsque la grille de protection ou les dispositifs de protection sont endommagés ou sans dispositif de protection mis en place, par exemple le capot protecteur et le bac de récupération.

• Ne modiez jamais les réglages de base du moteur et ne le faites pas marcher en sur régime.

• Relâchez le frein moteur avant de lancer le moteur.

• Faites démarrer le moteur avec précaution, confor- mément aux instructions du fabricant. Veillez à maintenir une distance sufsante entre vos pieds et la lame.

• N’inclinez pas la tondeuse à gazon pendant le dé- marrage du moteur ou si vous la laissez en marche à moins que vous deviez la soulever pendant la tonte. Dans ce cas, inclinez-la juste assez et ne soulevez que le côté faisant écran vers lʼutilisateur.

• Ne faites jamais démarrer le moteur lorsque vous vous trouvez devant la zone d’éjection de l’herbe.

• Ne mettez jamais les mains ou les pieds sur ou sous des pièces en rotation. Tenez-vous toujours éloigné de lʼorice dʼéjection.

• Ne soulevez jamais ni ne portez jamais une ton- deuse à gazon alors que le moteur tourne.

• Arrêtez le moteur et retirez la cosse de bougie et assurez-vous que toutes les pièces mobiles sont immobilisées: - avant de remédier à des blocages ou dʼéliminer les bourrages du canal dʼéjection - avant de contrôler la tondeuse à gazon, de la nettoyer ou dʼeffectuer des travaux d’entretien et de réparation lorsqu’un corps étranger a été heurté. - Vériez si la tondeuse à gazon a été endom- magée et effectuez les réparations nécessaires avant de la redémarrer et de l’utiliser. Si la ton- deuse à gazon commence à vibrer fortement, un contrôle immédiat est indispensable.

• Arrêtez le moteur : - lorsque vous éloignez de la tondeuse à gazon - avant de faire l’appoint dʼessence.

• L’utilisation la machine à une vitesse exagérée peut augmenter les risques dʼaccident.

• Soyez prudents pendant les travaux de réglage de la machine et évitez de vous pincer les doigts entre les éléments mobiles des outils de coupe et des pièces xes de lʼappareil.

• Soyez particulièrement attentif lorsque vous tondez sur un sol meuble, à proximité d’un amas de débris, près des fossés et des buttes. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Problèmes circulatoires dans les mains de l’utilisa- teur

• Température extérieure basse

• Longue durée d’utilisation. Nous vous conseillons donc de porter des gants chauds et de faire régulièrement des pauses.

7. Avant la mise en service

Assemblage des composants. Certaines pièces sont livrées non assemblées. Lʼas- semblage est simple à condition de respecter les consignes suivantes Attention ! Pour lʼassemblage et pour les travaux de mainte- nance, vous aurez besoin de lʼoutillage suivant non compris dans la livraison :

• une cuve plate collectrice dʼhuile (pour la vidange dʼhuile)

• un récipient doseur dʼun litre (résistant à lʼhuile / à lʼessence)

• un jerrican dʼessence (5 litres sufsent pour 6 heures de fonctionnement)

• un entonnoir (adapté au diamètre de l’orice de remplissage dʼessence du réservoir)

• des chiffons (pour essuyer les restes dʼhuile / dʼessence , à éliminer dans une station service)

• une pompe dʼaspiration de carburant en plastique (se trouve dans les grandes surfaces de bricolage)

• un bidon dʼhuile avec pompe à main (se trouve dans les grandes surfaces de bricolage)

• 0,35 l dʼhuile moteur SAE 30 Montage

1. Retirez la tondeuse à gazon et les pièces à as-

sembler de l’emballage, contrôlez si tous les élé- ments sont présents.

2. Assemblez l’arceau inférieur du guidon à l’aide

de un boulon (a), une rondelle petite (c), un écrou moleté en plastique (d) de chaque côté de la ton- deuse. Veillez, en effectuant ce montage, à ce que les câbles qui seront xés ultérieurement soient correctement placés ( Fig.2-3)

3. Fixez l’arceau supérieur du guidon à l’arceau inférieur

à l’aide d’un levier de serrage rapide (5), une rondelle grande (b), une rondelle petite (c) et un écrous moleté en plastique (d) de chaque côté (Fig.4-5) et serrez-le. Veillez à ce que disques de xation xés dans le bon sens par rapport aux leviers de serrage rapide an que la fonction de serrage rapide soit bien assurée.

4. Accrochez la poignée du câble de lanceur (17) au

crochet prévu à cet effet comme montré à la Fig.6.

5. Fixez les câbles à l’aide des clips (18) fournis au

6. Caractéristiques techniques

Type de moteur moteur à quatre temps/ refroidi par air Capacité cm3 161 cm

Régime 2800 U/min Puissance du moteur kW 3,0 kW / 4,1 HP Carburant Essence normale sans plomb contenant 5% de bioétahnol maxi Capacité du réservoir 1,3 l Huile moteur SAE 30 / 10W30 Capacité du réservoir d'huile 0,35 l réglage de la hauteur de coupe 25-75 mm / 7-étagé Capacité du bac récepteur 55 l Largeur de coupe 46 cm Poids 28,8 kg Sous réserve de modications techniques! Informations sur la bruyance mesurée selon les normes correspondantes: Niveau de pression acoustique L

= 82,0 dB(A) Imprécision de mesure K

= 3,0 dB(A) Niveau de puissance acoustique L

= 93,1 dB(A) Imprécision de mesure K

= 2,35 dB(A) Portez une protection auditive. L‘exposition au bruit peut entraîner une perte d’audi- tion. Vibration A

Imprécision de mesure K

Limitez le niveau sonore et les vibrations à un mini- mum !

• N‘utilisez que des appareils en bon état.

• Effectuez une maintenance et un nettoyage régu- liers de l‘appareil.

• Adaptez votre manière de travailler à l‘appareil.

• Ne surchargez pas l‘appareil.

• Faites contrôler l‘appareil le cas échéant.

• Mettez l‘appareil hors circuit lorsque vous ne l‘uti- lisez pas.

• Portez des gants. Lors d’une utilisation prolongée de la tondeuse, les vibrations peuvent occasionner des difcultés circu- latoires (syndrome du doigt mort). Il n’est pas possible d’indiquer des durées d’utilisation recommandées, ce phénomène étant variable d’une personne à l’autre. Les facteurs suivants peuvent engendrer ce phéno- mène: www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Fermez le levier d’arrêt- moteur (3) et tirez vigou- reusement le cordon du lanceur (17). (Fig. 14) ATTENTION : La lame tourne même lorsque le frein moteur est relâché dès que l’on tire sur le cordon du lanceur. Veillez à ce qu’aucun objet ou partie de votre corps ne se trouve dans la zone dangereuse de rotation de la lame.

• Lorsque le moteur tourne, appuyez le levier de mise en route de la traction (2) sur le guidon (1) an de faire avancer la machine.

• Avant de commencer à tondre le gazon, effectuez cette opération plusieurs fois pour vous assurer que tout fonctionne correctement. m ATTENTION A chaque fois que vous effectuez des travaux quelconques de réglage ou de réparation sur votre tondeuse à gazon, attendez que la lame ait cessé de tourner. Arrêtez toujours le moteur avant chaque travail de réglage, de maintenance et de réparation et débranchez la cosse de la bougie. m REMARQUE Utilisation de tractée

• Frein moteur (3) : Utilisez le levier pour arrêter le moteur. Lorsque vous relâchez le levier, le moteur et les lames s’arrêtent automatiquement.

• Pour tondre, serrez le levier (2) contre la poi- gnée (1). Avant de commencer vraiment à tondre, contrôlez plusieurs fois le fonctionnement du levier marche/arrêt. Assurez-vous que le câble fonc- tionne correctement.

• Levier de commande de la traction (2): Lorsque vous lʼactionnez l’embrayage se ferme et la tondeuse à gazon commence à se déplacer le moteur en marche. Relâchez le levier de com- mande en temps utile pour faire arrêter la tondeuse. Entraînez-vous à démarrer et à vous arrêter avant de tondre le gazon pour la première fois jusquʼà ce que vous y arriviez sans rééchir.

Avertissement : la lame de coupe est en rotation

lorsque le moteur démarre. Important : Avant de lancer le moteur, actionnez plu- sieurs fois le frein moteur an de vérier si le câble d’arrêt fonctionne correctement. Attention : le moteur est conçu pour une vitesse de coupe de l’herbe adaptée pour permettre l’expulsion de l’herbe coupée dans le bac collecteur et pour as- surer une longue durée de vie du moteur.

• Contrôlez le niveau d’huile.

• Ouvrez le bouchon du réservoir d’essence et rem- plissez le réservoir d’essence (6) jusqu’au bas du col du tuyau de remplissage avec environ 1,4 l d‘essence. Utilisez un entonnoir et un récipient gra- dué. Ne remplissez pas trop le réservoir d’essence.

6. Ouvrez le bac collecteur(16) et xez les clips en

plastique au cadre (Fig.8).

7. Pour tondre en utilisant le bac collecteur :

Soulevez le capot d’éjection d’une main (15) et accrochez le bac collecteur (16) comme montré en Fig.9.

Retirez le bac collecteur (16) s’il est en place et positionnez le dispositif de mulching comme mon- tré aux Fig.10-12. Réglage de la hauteur de coupe m PRÉCAUTION! Le réglage de la hauteur de coupe doit être seulement entrepris lorsque le moteur est arrêté et la cosse de bougie d’allu- mage débranchée.

• Avant de commencer à tondre, vériez si les outils de coupe ne sont pas émoussés ni leurs xations endommagées.

• Remplacez les outils de coupe émoussés et/ou en- dommagés, le cas échéant, en jeu complet, pour ne générer aucun balourd. Lors de ce contrôle, mettez le moteur hors circuit et retirez la cosse de bougie d’allumage.

• Le réglage de la hauteur de coupe se fait au moyen du levier de réglage de hauteur de coupe centrali- sé, cinq hauteurs de coupe différentes peuvent être choisies (g.13/ Pos.14).

• Tirez le levier de réglage vers l’extérieur et réglez la coupe à la hauteur désirée. Le levier se bloque dans la position sélectionnée (g.13). Préparation de la surface à tondre Inspectez la surface à tondre avec soin avant de commencer le travail. Enlevez les pierres, les bâtons, les os, les ls de fer, les jouets et tous les objets, qui pourraient être expulsés par la machine.

m ATTENTION! Le moteur est livré sans huile. Avant la mise en service, faites impérativement le plein avec 0,35 l d’huile. Utilisez de l’huile multigrade normale (SAE30). Contrôlez le niveau d’huile moteur avant chaque tonte. Il faut également remplir le réservoir d’essence, non fournie.

• Pour éviter que la tondeuse à gazon ne se mette en marche par mégarde, elle est dotée d’un levier d’ar- rêt moteur (g.1/ pos. 3) qu’il faut actionner avant de faire démarrer la tondeuse à gazon. Lorsque l’on relâche le levier d’arrêt moteur, il doit retourner dans sa position initiale et le moteur doit s’arrêter automatiquement. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Avant la tonte Remarques importantes :

• Habillez-vous correctement. Portez de bonnes chaussures, pas de sandales ni de tennis.

• Contrôlez la lame de coupe. Il faut remplacer une lame déformée ou endommagée par une lame d’origine.

• Remplissez le réservoir à essence à l’air libre. Uti- lisez un entonnoir et un récipient gradué. Essuyez l’essence qui a débordé.

• Lisez et respectez le mode d’emploi ainsi que toutes les remarques en rapport avec le moteur et les accessoires. Conservez le mode d’emploi dans un endroit accessible également pour d’autres utili- sateurs de l’appareil.

• Les gaz d’échappement sont dangereux. Mettez le moteur en marche uniquement à l’air libre.

• Assurez-vous que tous les dispositifs de sécurité sont bien présents et qu’ils fonctionnent correctement.

• L’appareil doit uniquement être utilisé par une per- sonne habilitée et capable d’effectuer ce travail.

• La tonte d’herbe mouillée peut être dangereuse. Tondez l’herbe de préférence lorsqu’elle est sèche.

• Indiquez aux autres personnes ou aux enfants qu’ils doivent s’éloigner de la tondeuse.

• Ne tondez jamais le gazon lorsque la vision est mauvaise.

• Retirez du sol tous les objets éparpillés sur le sol avant la tonte. (Comme des pierres, des jouets, des bâtons et des ls, etc.) Consignes pour tondre le gazon correctement m ATTENTION! N’ouvrez jamais le capot de protec- tion lorsque le bac collecteur va être vidé et que le moteur tourne. La lame en rotation peut occasionner des blessures. Fixez toujours minutieusement le capot de protection et le bac collecteur d’herbe. Si vous vous éloignez, arrêtez le moteur. La distance de sécurité correspondant à la longueur des tubes du guidon entre le carter de la lame et l’uti- lisateur doit toujours être maintenue. En tondant et en changeant de direction auprès des buissons et dans les pentes, veuillez faire particulièrement attention. Veillez à maintenir votre équilibre, portez des chaus- sures à semelles antidérapantes, équipées de cram- pons et des pantalons longs. Tondez toujours transversalement par rapport à la pente. Les pentes de plus de 15 degrés ne doivent, pour des raisons de sécurité, pas être tondues avec la ton- deuse à gazon. Faites particulièrement attention lorsque vous vous déplacez en reculant et lorsque vous tirez la ton- deuse à gazon vers vous. Vous risquez de trébucher ! N’utilisez que du carburant récent, propre et sans plomb. Ne mélangez en aucun cas de l’huile à l’essence. Achetez la quantité de carburant qui sera utilisée en 30 jours, an d’être sûr d’utiliser du carburant récent. Attention : n’utilisez que de l’essence sans plomb, contenant au maximum 5% de bioéthanol m ATTENTION Utilisez toujours exclusivement un jerrican d’essence de sécurité. Ne fumez jamais en versant le carburant. Eliminez toutes les traces d’huile et d’essence. Arrê- tez le moteur avant de verser l’essence et laissez le moteur refroidir quelques minutes. Démarrage du moteur (Fig. 14)

• Assurez-vous que le câble d’allumage est bien rac- cordé à la bougie d’allumage.

• Tenez-vous derrière la tondeuse. Maintenez le le- vier d’arrêt-moteur (3) contre la poignée et placez l’autre main sur la poignée du cordon du lanceur.

• Faites démarrer le moteur avec le lanceur (17). Pour ce faire, tirez la poignée d’environ 10 à 15 cm (jusqu’à sentir une résistance), ensuite action- nez-la d’un coup sec. Si le moteur n’a pas démarré, répétez l’opération.

• Si vous utilisez le moteur pour la première fois, une légère formation de fumée peut se produire, ceci est dû à l’élimination du produit de protection du moteur et ceci est normal. Attention : Pour faciliter le démarrage à de basses températures, appuyez sur le starter Fig.20 (N°21). A n’utiliser que lorsque la tempéra- ture est basse ! m REMARQUE!

• Ne laissez pas le cordon de lanceur revenir à toute vitesse.

• Attention : lorsqu’il fait froid, il peut être nécessaire de recommencer plusieurs fois le processus de dé- marrage. Arrêt du moteur:

• Pour arrêter le moteur, lâchez le levier de traction (2) et ensuite le levier du frein-moteur (3), attendez que la lame se soit arrêtée.

• Retirez la cosse de la bougie d’allumage (10) an d’éviter que le moteur ne démarre.

• Contrôlez le câble de transmission du frein moteur avant tout redémarrage. Contrôlez si le câble de transmission est bien monté. Remplacez systéma- tiquement un câble plié ou endommagé. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Arrêtez de tondre lorsqu’il fait trop sombre ou lorsque que l’éclairage articiel est insufsant.

• Contrôlez la tondeuse, la lame et les autres élé- ments lorsque vous êtes passé sur un corps étran- ger ou lorsque l’appareil vibre de façon anormale.

• Ne changez pas les réglages et n’effectuez aucune réparation sans avoir arrêté le moteur auparavant. Retirez le câble d’allumage.

• Sur une route ou à proximité d’une rue, faites atten- tion à la circulation. Maintenez l’éjection de l’herbe éloignée de la rue.

• Evitez les endroits sur lesquels les roues patinent et ou la tonte est incertaine. Avant de reculer, as- surez-vous qu’il n’y a pas de petits enfants derrière vous.

• Dans l’herbe dense et haute, réglez le plus haut niveau de coupe et tondez plus lentement. Avant d’éliminer de l’herbe ou d’autres obturations, arrê- tez le moteur et déconnectez le câble d’allumage.

• Ne retirez jamais de pièces servant à la sécurité.

• Ne remplissez jamais d’essence lorsque le moteur est encore chaud ou en fonctionnement. Vidange du bac collecteur d’herbe Le bac collecteur (16) dispose d’un indicateur de rem- plissage (g. 16). Celui-ci est ouvert par le courant d’air généré par la tondeuse en fonctionnement. Si le clapet se referme pendant que vous tondez, c’est que le bac collecteur (16) est plein et qu’il doit être vidé. Pour que l’indicateur de niveau fonctionne correcte- ment, les trous sous le clapet doivent toujours être maintenus propres et perméables. Dès que de l’herbe reste au sol il est nécessaire de vider le bac collecteur. m ATTENTION Avant de décrocher le bac collecteur, arrêtez le moteur et attendez lʼarrêt de la lame de coupe. Pour décrocher le bac collecteur (16), levez le ca- pot (15) de protection d’une main, avec l’autre main, prenez le bac collecteur (16) par la poignée (Fig.16). Conformément aux prescriptions de sécurité, le ca- pot de protection (15) se ferme lors du décrochage du bac collecteur et obture l’orice d’éjection arrière. Si de l’herbe coupée reste dans l’ouverture, mettez le moteur en marche lente et reculez la tondeuse à gazon d’environ 1 m. Les restes de coupe situés dans le carter et sur la lame ne doivent pas à être enlevés avec la main ou le pied, mais avec les outils appropriés, par exemple une brosse ou une balayette. Pour garantir un bon ramassage, l’intérieur du bac collecteur (16) et surtout la grille d’aération doivent être nettoyés après utilisation. N’accrochez le bac collecteur (16) qu’après l’arrêt du moteur et de l’outil de coupe. Mulching Lors du mulching, l’herbe coupée est déchiquetée dans le carter fermé de la tondeuse et redistribuée sur le gazon. Le ramassage et l’élimination de l’herbe sont supprimés. m REMARQUE! Le mulching n’est possible que sur des gazons relativement courts. Pour utiliser la fonction de mulching, décrochez le bac collecteur (16), positionnez lʼadaptateur de mul- ching (g. 10-12/N° 19) dans lʼorice dʼéjection et fer- mez le clapet dʼéjection (15). La tonte Tondez uniquement avec une lame affûtée, de façon à ce que les brins d’herbe ne soient pas eflochés et ne jaunissent pas. Pour obtenir une tonte correcte, il faut faire suivre à la tondeuse à gazon des bandes droites, dans la me- sure du possible. Les bords de ces bandes doivent se chevaucher de quelques centimètres pour qu’au- cune zone ne reste sans avoir été tondue. La partie inférieure du carter de la tondeuse à gazon doit être maintenue propre et les dépôts d’herbe doivent être absolument éliminés. Les dépôts gênent le proces- sus de démarrage, altèrent la qualité de coupe et entravent l’éjection de l’herbe. Sur les pentes, il faut suivre une ligne de tonte transversale par rapport à la pente. Le glissement de la tondeuse à gazon est évité en obliquant vers le haut. Sélectionnez la hauteur de coupe, en fonction de la hauteur de gazon réelle. Passez plusieurs fois au même endroit an de ne devoir couper à chaque fois qu’au maximum 4 cm de gazon. Avant tout contrôle de la lame, arrêtez le moteur et débranchez la cosse de la bougie. Pensez aussi que la lame continue à tourner quelques secondes après l’arrêt du moteur. N’essayez jamais, d’arrêter la lame. Vériez régulièrement, si la lame est correctement xée, en bon état et bien affûtée. Si tel n’est pas le cas, affûtez-la ou remplacez-la. Si la lame en mouve- ment frappe un objet, arrêtez la tondeuse à gazon et attendez que la lame soit au repos. Contrôlez ensuite l’état de la lame et du porte-lame. En cas d’endom- magement, remplacez-les. Remarques relatives à la tonte:

• Attention aux objets solides, la tondeuse à gazon peut être endommagée et vous pouvez vous bles- ser ou blesser d’autres personnes.

• Il est possible de se brûler au contact du moteur, de l’échappement ou des éléments d’entraînement de la lame lorsqu’ils sont chauds. Donc, ne les touchez pas.

• Tondez avec précaution sur les pentes ou terrains en pente. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

m ATTENTION N’effectuez jamais de travaux de maintenance des pièces conductrices de courant ou du sys- tème d’allumage lorsque le moteur est en marche . Ne les touchez pas non plus. Avant tous travaux de maintenance et d’entretien, retirez la cosse de bou- gie d’allumage. N’effectuez jamais aucun travail de réglage ou d’entretien sur un appareil en marche. Les travaux n’étant pas décrits dans ce mode d’emploi doivent uniquement être réalisés dans un atelier spé- cialisé dûment autorisé. Nettoyer la tondeuse Nettoyez la tondeuse à fond après chaque utilisation. En particulier le dessous et le logement de la lame. Inclinez la tondeuse à gazon sur la gauche (en face de la tubulure de remplissage d’huile) et enlever les restes d‘herbe. Ou nettoyer l‘appareil de la manière suivante avec de l‘eau:

• Retirez le kit mulching / le sac de ramassage.

• Placez l‘embout du tuyau sur la tondeuse et ouvrez le robinet d‘eau. (g. 23)

• Démarrez la tondeuse, puis arrêtez-la au bout de 30 sec. environ. Le support des lames rotatif dif- fuse l‘eau sur la face inférieure de la tondeuse et nettoie celle-ci.

• Fermez le robinet d‘eau et retirez l‘embout du tuyau.

• Nettoyez le dessus avec un chiffon (ne pas utiliser d‘objets tranchants). Essieux et moyeux de roue

• Il est nécessaire de les nettoyer une fois par saison et de les graisser légèrement. Lame Pour des raisons de sécurité, faites affûter, équilibrer et monter votre lame exclusivement dans un atelier spécialisé dûment autorisé. Pour obtenir un résultat optimal, il est conseillé de faire contrôler la lame une fois par an. Remplacement de la lame (Fig. 17) Lorsque vous remplacez l’outil de coupe, seules des pièces de rechange d’origine doivent être employées. Portez des gants de protection pour remplacer la lame an d’éviter de vous couper. Ne montez jamais d’autre lame.

• Videz le réservoir à essence avant de remplacer la lame.

• Enlevez la vis pour remplacer la lame.

• Remettez tout en place comme montré à la Fig.17. Serrez la vis correctement. La force de serrage doit être de 45Nm. Remplacez également la vis de xa- tion lorsque vous remplacez la lame. Levez le capot de protection (15) d’une main, mainte- nez le bac collecteur (16) de l’autre main par la poi- gnée et accrochez-le par le haut. (Fig. 9) Après la tonte

• Laissez toujours refroidir le moteur avant de ranger la tondeuse à gazon dans un endroit clos. Retirez l’herbe, les feuilles, la graisse et l’huile avant de la ranger. Ne posez aucun autre objet sur la tondeuse.

• Contrôlez toutes les vis et tous les écrous avant de la réutiliser. Revissez les vis desserrées.

• Videz le bac collecteur d’herbe (16) avant une nou- velle utilisation.

• Enlevez le connecteur de la cosse de bougie d’allu- mage pour éviter une utilisation non autorisée.

• Veillez à ce que la tondeuse ne soit pas rangée à proximité d’une zone à risque. Les émanations de gaz peuvent entraîner des explosions.

• Il est uniquement autorisé d’utiliser des pièces d’origine ou autorisées par le fabricant pour les ré- parations (voir adresse sur le certicat de garantie).

• Lorsque vous n’utilisez pas la tondeuse pendant une période prolongée, videz le réservoir à es- sence à l’aide d’une pompe d’aspiration conçue pour l’essence.

• Ordonnez aux enfants de ne pas utiliser la ton- deuse. Ce n’est pas un jouet.

• Ne conservez jamais de carburant à proximité d’une source d’étincelles. Utilisez toujours un jerri- can homologué. Conservez l’essence hors de por- tée des enfants.

• Effectuez l’entretien de la machine et huilez-la.

9. Maintenance et nettoyage

• Il est important d’effectuer une maintenance soi- gnée an de garantir le niveau de sécurité de la machine et de conserver ses capacités inchan- gées.

• Veillez à ce que tous les écrous, boulons et vis soient bien serrés et á ce que lʼappareil soit dans un état de fonctionnement sûr.

• Vériez régulièrement si le dispositif de récupéra- tion de lʼherbe nʼest pas usé ou sʼil nʼa pas perdu son aptitude au fonctionnement. Nettoyez régulièrement le bac récupérateur avec de l’eau et faites-le sécher.

• Remplacez toutes les pièces usées ou endomma- gées pour des raisons de sécurité.

• Si vous devez vidanger le réservoir à carburant, faites-le à lʼair libre, en vous servant dʼune pompe dʼaspiration de carburant (à acheter dans les grandes surfaces de bricolage). www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Nettoyage des courroies ( Fig. 17, 19)

• En dévissant les vis, enlevez la lame et le carter de transmission.

• Nettoyez les éléments de la transmission et les courroies une ou deux fois par an à l’aide d’une brosse ou au moyen d’air comprimé.

• Remettez le carter et la lame en place en revissant les vis. Entretien et réglage des câbles de transmission Huilez souvent les câbles de transmission et contrôlez leur souplesse. Maintenance du ltre à air (Fig. 20) Les ltres à air encrassés réduisent la puissance mo- trice en raison d’une admission d’air du carburateur trop réduite. Des contrôles réguliers sont par conséquent in- dispensables. Il faut contrôler le ltre à air toutes les 25 h. et le nettoyer en cas de besoin. Si l’air est très chargé en poussière, contrôlez plus souvent le ltre à air. Enlevez le capot du ltre à air et extrayez le ltre en éponge. Obturez le logement an d’éviter que des corps étrangers ne pénètrent dans la tubulure d’ad- mission d’air (Fig.20). Attention : Ne nettoyez jamais le ltre à air à l’essence ou avec du détergent inammable. Nettoyez le ltre à air uniquement à l’air comprimé ou en tapotant dessus. Maintenance de la bougie d’allumage (Fig. 21) Contrôlez la bougie d’allumage pour la première fois au bout de 10 heures de fonctionnement. Retirez les dépôts éventuels à l’aide d’une brosse à ls de cuivre. Effectuez ensuite une maintenance de la bougie d’al- lumage toutes les 50 heures de fonctionnement. Retirez la cosse de la bougie d’allumage en effec- tuant un mouvement rotatif. Retirez la bougie d’allumage avec la clé à bougie. Réglez la distance entre les électrodes à l’aide d’un cale de mesure à 0,75 mm . Remettez la bougie en place et veillez à ne pas la serrer trop fortement. Levier de frein moteur (Fig.1) Le moteur est équipé d’un frein mécanique (3) qui doit être vérié régulièrement. Lorsque le levier de frein est relâché, la lame doit s’arrêter dans un délai de 7 secondes, si ce n’est pas le cas, il ne faut pas utiliser la machine. Consultez un revendeur agréé. Assurez-vous pendant toute la durée de vie de la ma- chine qu’elle est dans un parfait état de fonctionne- ment. Un mauvais entretien de la machine peut être à l’origine de blessures mortelles. Réparation Assurez-vous après toute réparation ou travail de maintenance que toutes les pièces relatives à la sé- curité sont bien montées et en état irréprochable. Placez les pièces dangereuses hors de portée des autres personnes et des enfants. Lames endommagées Si, malgré toutes les précautions, la lame entre en contact avec un obstacle, arrêtez immédiatement le moteur et retirez la cosse de bougie d’allumage. Incli- nez la tondeuse de côté et contrôlez si la lame n’est pas endommagée. Remplacez les lames déformées ou endommagées. Ne redressez jamais une lame dé- formée. Ne travaillez jamais avec une lame déformée ou très usée, cela génère des vibrations et peut en- traîner d’autres avaries sur la tondeuse. m ATTENTION! Risque de blessure en cas de travail avec une lame endommagée. Affûtage de la lame On peut affûter les tranchants de la lame avec une lime à métal. An d’éviter un balourd, faites effectuer l’affûtage exclusivement par un atelier spécialisé dû- ment autorisé. Contrôle du niveau d’huile m ATTENTION! ne faites jamais fonctionner le mo- teur sans ou avec trop peu d’huile. Cela peut causer de graves dommages au moteur. Utilisez uniquement de l’huile-moteur SAE30. Contrôle du niveau d’huile (Fig. 18):

• Placez la tondeuse à gazon sur une surface plane et horizontale.

• Dévissez la jauge de niveau d’huile (12) en la tour- nant vers la gauche et essuyez la jauge. Remettez la jauge en place à fond dans la tubulure de rem- plissage sans la visser.

• Retirez la jauge et lisez le niveau d’huile à l’horizon- tale. Le niveau d’huile doit se trouver entre min et max de la jauge de niveau d’huile (12). Vidange d’huile Fig. 23

• Il faut réaliser la vidange d’huile une fois par an, avant le début de la saison moteur chaud.

• Utilisez exclusivement de l’huile-moteur (SAE30).

• Videz le réservoir à carburant ( à l’aide d’une pompe à carburant)

• Placez un récipient plat pour recevoir l’huile usa- gée( ayant une capacité d’un litre au minimum) sous la tondeuse.

• Dévissez la jauge d’huile et basculez la tondeuse jusqu’à ce que toute l’huile se soit écoulée dans le récipient de réception.

• Remplissez d’huile moteur jusqu’au repère supé- rieur de la jauge de niveau d’huile (env. 0,35l).

• Attention ! Ne vissez pas la jauge de niveau d’huile pour contrôler le niveau d’huile, mais enfoncez-la uniquement jusqu’au letage. L’huile usagée doit être éliminée conformément à la réglementation en vigueur. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

m ATTENTION : Ne retirez pas l’essence dans un local clos, à proximité d’un feu ou en fumant. Les vapeurs d’es- sence peuvent causer des explosions ou un incendie.

• Videz le réservoir à essence à l’aide d’une pompe d’aspiration d’essence.

• Lancez le moteur et faites-le tourner jusqu’à ce que le reste d’essence soit consommé.

• Changez l’huile après chaque saison. Eliminez l’an- cienne huile-moteur du moteur chaud et remplis- sez-le avec de l’huile propre.

• Retirez la bougie d’allumage de la culasse. Versez avec une burette d’huile env. 20 ml huile dans le cylindre. Tirez lentement la poignée de démar- rage, pour que l’huile protège l’intérieur du cylindre. Vissez à nouveau la bougie d’allumage.

• Nettoyez les ailettes de refroidissement du cylindre et le carter.

• Nettoyez tout l’appareil pour protéger la peinture.

• Conservez l’appareil à un emplacement bien aéré. Préparatifs de la tondeuse à gazon pour le trans- port (Fig. 22)

• Videz le réservoir à essence

• Faites tourner le moteur jusqu’à ce que le reste d’essence soit consommé.

• Videz l’huile du moteur chaud.

• Retirez la cosse de bougie d’allumage.

• Nettoyez les ailettes de refroidissement du cylindre et le carter.

• Retirez le cordon du lanceur (17) du crochet. Dé- bloquez les leviers de serrage rapide (5) et repliez l’arceau supérieur du guidon vers le bas. Veillez à ne pas plier les câbles lors de cette opération.

• Enroulez quelques couches de carton ondulé entre le guidon supérieur, le guidon inférieur et le moteur, an d’éviter les frottements

11. Mise au rebut et recyclage

Élimination de l‘emballage L’emballage protège l’appareil contre les chocs lors du transport. En général, le matériel d’emballage est choisi de façon à ce qu’il réponde aux règles de protection de l’environ- nement et d’élimination des déchets, par conséquent, il peut être recyclé. La remise de l’emballage dans le circuit des matières premières permet de les économi- ser et de réduire les déchets. Des éléments de l’em- ballage (tels que les lms, le polystyrène) peuvent être dangereux pour les enfants. Risque d’étouffement ! Placez les éléments de l’emballage hors de portée des enfants et éliminez-les le plus rapidement possible. L’appareil et ses accessoires sont composés de maté- riaux divers, comme par exemple des métaux et ma- tières plastiques. Eliminez les composants défectueux en utilisant les lières d’élimination des déchets spé- ciaux. Renseignez-vous auprès d’un revendeur spécia- lisé ou auprès de l’administration de votre commune ! Attention : Conformément à la loi sur la responsabilité civile, nous ne répondons pas des dommages issus d’une réparation non conforme aux règles de l’art ou lorsque les pièces de rechange utilisées ne sont pas d’origine ou autorisées par le fabricant. Nous ne pou- vons pas non plus être tenus pour responsables de dommages issus de réparations non conformes aux règles de l’art. Faites-les effectuer dans un atelier de service après- vente ou un spécialiste dûment autorisé. Il en va de même pour les accessoires. Heures d’utilisation Veuillez respecter les arrêtés locaux pouvant différer en fonction de la localité. Remarque importante en cas de réparation: Lors de l’envoi de la machine pour réparation, veuillez noter que celle-ci doit être envoyée exempte d’huile et d’essence pour des raisons de sécurité. Commande de pièces de rechange Il est nécessaire d’indiquer les informations sui- vantes:

• Référence de la machine Pièces de rechange / accessoires Lame de tondeuse à gazon - Numéro d‘article:

Informations concernant le service après-vente Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation et sont donc des consommables non cou- verts par la garantie. Pièces d’usure*: Bougie d‘allumage, ltre à air, ltre à essence, couteau, ceinture *Ne font pas partie de l’ensemble de livraison !

• N’entreposez jamais la tondeuse à gazon avec du carburant dans le réservoir à lʼintérieur dʼun bâtiment, dans lequel probablement des vapeurs dʼessence peuvent entrer en contact avec un feu ouvert ou des étincelles.

• Laissez refroidir le moteur avant de stocker la ton- deuse à gazon dans un endroit clos.

• Pour éviter tout risque dʼincendie, retirez l’herbe, les feuilles et les coulures de graisse (huile) se trouvant sur le moteur, lʼéchappement et dans la zone proche du réservoir á carburant. Préparatifs de stockage hivernal de la tondeuse à gazon www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Dépannage Le tableau énumère les pannes possibles, leur cause probable et les possibilités de résolution. Si le problème per- siste, faites appel à un spécialiste. m PRÉCAUTION! Arrêtez tout d’abord le moteur et retirez le câble d’allumage avant toute inspection ou réglage. m PRÉCAUTION! Si après un réglage ou une réparation, le moteur a tourné quelques minutes, pensez au fait que le pot d’échappement et d’autres pièces sont chaudes. Donc, ne les touchez pas an d’éviter des brûlures. Remarque importante en cas de réparation: Lors de l’envoi de la machine pour réparation, veuillez noter que celle-ci doit être envoyée exempte d’huile et d’essence pour des raisons de sécurité. Panne Cause probable Dépannage Fonctionne avec des ratées, fortes vibrations de lʼappareil

• xation de la lame desserrée

• contrôlez la xation de la lame

• remplacez la lame Moteur ne démarre pas

• levier du frein-moteur non appuyé

• mauvaise position de lʼaccélérateur

• bougie dʼallumage défectueuse

• réservoir à essence vide

• appuyez sur le levier du frein

• contrôlez le paramétrage

• remplacez la bougie dʼallumage

• remplissez de carburant

• videz le réservoir et remplissez-le d’essence propre

• appuyez sur le starter (si présent)

• consultez un réparateur Le moteur fonctionne avec des ratées

• bougie dʼallumage encrassée

• nettoyez le ltre à air

• nettoyez la bougie dʼallumage Le gazon vire au jaune, coupe irrégulière

• hauteur de coupe trop basse

• réglez à la hauteur correcte Lʼéjection dʼherbe nʼest pas correcte

• hauteur de coupe trop basse

• bac collecteur bouché

dise, sans quoi l’acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d’un défaut de matière ou d’usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d’un recours en garantie auprès des fournisseurs respectifs. Les frais de main d’œuvre occasion- nés par le remplacement des pièces sont à la charge de l’acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus Garanzia IT Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dellíacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dellíacquir
