HASZNÁLATI ÚTMUTATÓ MS16146 SCHEPPACH

Benzines fűnyíró (hajtott) Az eredeti használati útmutató fordítása

A készüléken található szimbólumok magyarázata Használat előtt vegye gyelembe az összes biztonsági utasítást Az üzembe helyezés előtt a kezelési útmutató teljes szövegét olvassa el és értelmezze. Ne használja lejtős terepen felfelé vagy lefelé irányban. A fűnyíró működtetése előtt távolítsa el a körülötte lévő kisebb tárgyakat, amelyeket a fűnyíró elsodorhat. Ha jár a motor, a kirepülő tárgyak veszélyt okozhatnak. Mindenképpen tartsa be a biztonsági távolságot. Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak. A készülékkel nem dolgozó személyeket ne engedje az eszköz közelébe. Karbantartási munkálatok előtt vegye le a gyertyapipát. A kezeket és lábakat tartsa távol a forgó késektől. A kezeket és lábakat tartsa távol a forgó késektől. Fontos. A kipufogógázok mérgezőek, a motort ezért ne működtesse nem szellőztetett területeken Figyelem, forró felületek - égési sérülés veszélye Használjon hallásvédőt és védőszemüveget! FIGYELEM! Az üzemanyagok tűzveszélyesek és robbanékonyak - égési sérülés veszélye Tartály térfogata Motorolaj Kés hossza. Max. vágásszélesség Garantált hangteljesítményszint A termék megfelel a hatályos európai irányelveknek. max. 3x Elsődleges gomb hidegindításhoz Olajszint ellenőrzése DRIVE - Hajtókar STOP - Motor fékkar www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Tartalomjegyzék: Oldal:

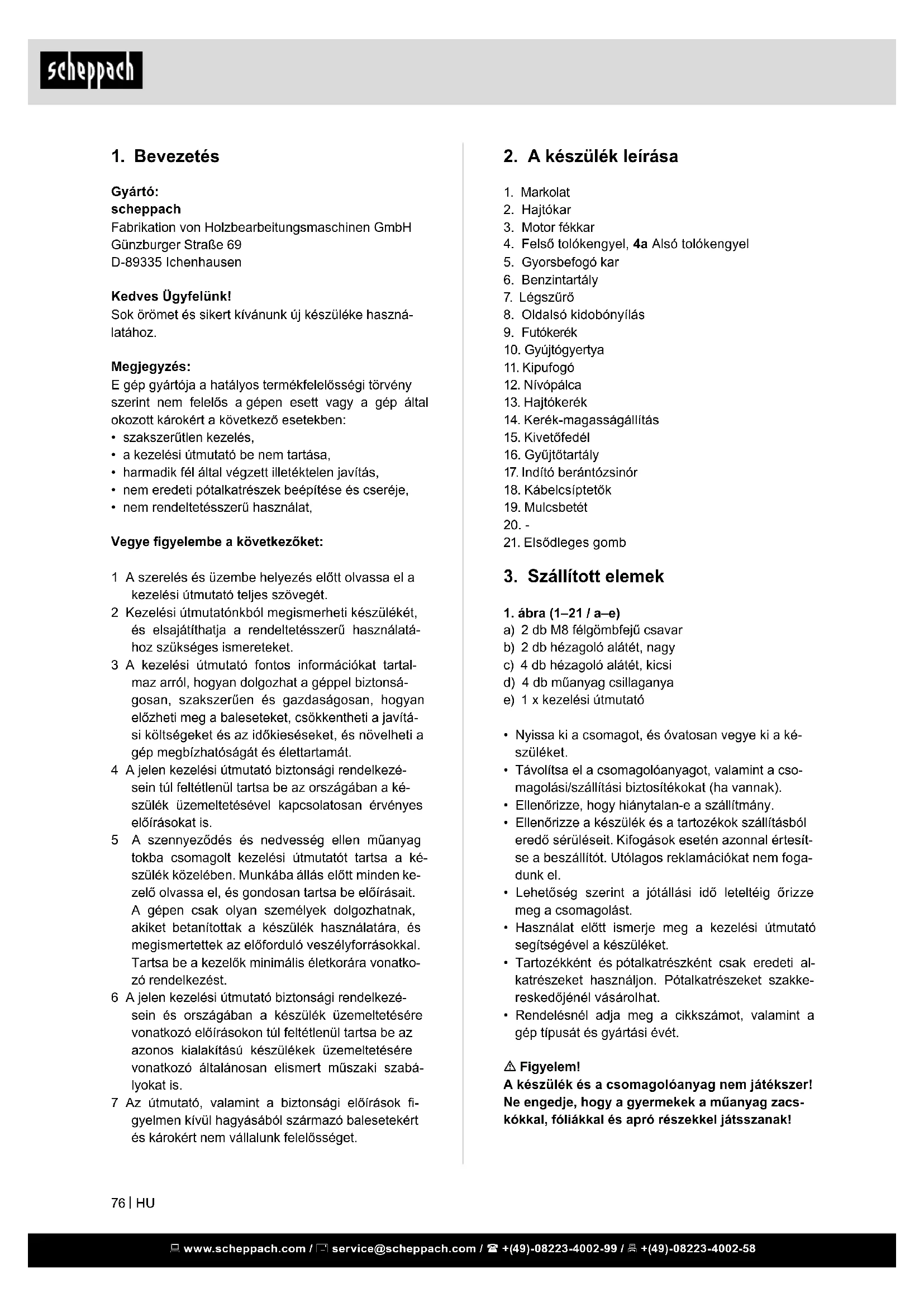

1. Bevezetés ............................................................................................. 76

2. A készülék leírása ................................................................................ 76

3. Szállított elemek ................................................................................... 76

4. Rendeltetésszerű használat ................................................................. 77

7. Üzembe helyezés előtt ......................................................................... 80

8. Kezelés ................................................................................................. 80

9. Karbantartás és tisztítás ...................................................................... 83

10. Tárolás .................................................................................................. 85

11. Ártalmatlanítás és újrahasznosítás ...................................................... 85

2. A készülék leírása

4. Felső tolókengyel, 4a Alsó tolókengyel

8. Oldalsó kidobónyílás

14. Kerék-magasságállítás

17. Indító berántózsinór

3. Szállított elemek

1. ábra (1–21 / a–e)

a) 2 db M8 félgömbfejű csavar b) 2 db hézagoló alátét, nagy c) 4 db hézagoló alátét, kicsi d) 4 db műanyag csillaganya e) 1 x kezelési útmutató

• Nyissa ki a csomagot, és óvatosan vegye ki a ké- szüléket.

• Távolítsa el a csomagolóanyagot, valamint a cso- magolási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze, hogy hiánytalan-e a szállítmány.

• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit. Kifogások esetén azonnal értesít- se a beszállítót. Utólagos reklamációkat nem foga- dunk el.

• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.

• Használat előtt ismerje meg a kezelési útmutató segítségével a készüléket.

• Tartozékként és pótalkatrészként csak eredeti al- katrészeket használjon. Pótalkatrészeket szakke- reskedőjénél vásárolhat.

• Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét. m Figyelem! A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs- kókkal, fóliákkal és apró részekkel játsszanak!

Gyártó: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Kedves Ügyfelünk! Sok örömet és sikert kívánunk új készüléke haszná- latához. Megjegyzés: E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:

• szakszerűtlen kezelés,

• a kezelési útmutató be nem tartása,

• harmadik fél által végzett illetéktelen javítás,

• nem eredeti pótalkatrészek beépítése és cseréje,

• nem rendeltetésszerű használat, Vegye gyelembe a következőket: 1 A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét. 2 Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatá- hoz szükséges ismereteket. 3 A kezelési útmutató fontos információkat tartal- maz arról, hogyan dolgozhat a géppel biztonsá- gosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítá- si költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát. 4 A jelen kezelési útmutató biztonsági rendelkezé- sein túl feltétlenül tartsa be az országában a ké- szülék üzemeltetésével kapcsolatosan érvényes előírásokat is. 5 A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a ké- szülék közelében. Munkába állás előtt minden ke- zelő olvassa el, és gondosan tartsa be előírásait. A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatko- zó rendelkezést. 6 A jelen kezelési útmutató biztonsági rendelkezé- sein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású készülékek üzemeltetésére vonatkozó általánosan elismert műszaki szabá- lyokat is. 7 Az útmutató, valamint a biztonsági előírások - gyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

lévő növényzet vágására és aprítására, illetve járdák tisztítására (leszívatására), valamint szecskázóként fa- és sövénynyesedékek aprítására. A fűnyírót nem szabad motoros kapaként használni a talaj egyenet- lenségeinek javítására sem, mint pl. vakondtúrás.

• A fűnyírót biztonsági okokból nem szabad meghaj- tó berendezésként más munkaeszközökkel vagy bármilyen egyéb szerszámkészlettel használni. m FIGYELMEZTETÉS Kérjük, hogy a saját biztonsága érdekében a készü- lék üzembe helyezése előtt gyelmesen olvassa el jelen kézikönyvet és az általános biztonsági utasítá- sokat. Ha a készüléket továbbadja harmadik félnek, mindig mellékelje a használati útmutatót is.

5. Biztonsági utasítások

A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöli: m Ezen kívül az üzemeltetési utasítás további fontos szövegrészeket is tartalmaz, amelyeket a „FIGYE- LEM!” szó jelöl. m VESZÉLY Ezen utasítás gyelmen kívül hagyása esetén a leg- komolyabb életveszély, ill. életveszélyes sérülések veszélye áll fenn. m FIGYELMEZTETÉS Ezen utasítás gyelmen kívül hagyása esetén életve- szély, ill. súlyos sérülések veszélye áll fenn. m VIGYÁZAT Ezen utasítás gyelmen kívül hagyása esetén könnyű vagy közepesen súlyos sérülések veszélye áll fenn. m MEGJEGYZÉS Ezen utasítás gyelmen kívül hagyása esetén fennáll a készülék vagy más vagyontárgyak károsodásának a veszélye. m Figyelem! A készülékek használata során a sérülések és károk elkerülése érdekében be kell tartani néhány óvintéz- kedést. Ezért gyelmesen olvassa el jelen kezelési útmutatót / biztonsági utasításokat. Gondosan őrizze meg, hogy a szükséges információk bármikor a ren- delkezésére állhassanak. m VESZÉLY Lenyelés és fulladás veszélye áll fenn!

4. Rendeltetésszerű használat

A gép megfelel az érvényben lévő EK Gépek irány- elvének. A munka megkezdése előtt az összes védő- és biz- tonsági berendezést fel kell szerelni a gépre.

• A kezelő személyzet felelős a munkaterületen tar- tózkodó harmadik felekért.

• A gépet egy személy általi kezelésre tervezték.

• Tartsa be a gépen olvasható összes biztonsági és veszély jelzést.

• A gépen található összes biztonsági és veszélyek- re vonatkozó utasítást tartsa teljes mértékben ol- vasható állapotban.

• A gépet csak műszakilag kifogástalan állapotban, valamint a rendeltetésének megfelelően, bizton- ság- és veszélytudatosan, a használati utasítás gyelembevételével szabad használni!

• Különösen a biztonságot hátrányosan befolyásoló üzemzavarokat kell haladéktalanul elhárít(tat)ni!

• Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatok között megadott méretkorlátokat.

• Tartsa be a vonatkozó baleset-megelőzési előírá- sokat és a többi általánosan elfogadott biztonság- technikai szabályt.

• A gépet csak olyan személy üzemeltetheti, tarthat- ja karban és javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a gépet önkényesen megváltoztatja, az ebből eredő káro- kért a gyártó nem vállal felelősséget.

• A gépet kizárólag a gyártó eredeti tartozékaival és eredeti szerszámaival szabad használni.

• Minden ettől eltérő használat nem rendeltetéssze- rűnek minősül. Az ebből eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli.

• A készüléket ne használja kisipari, kéziipari vagy ipari célokra.

• Amennyiben nem biztos abban, hogy egy adott munkafeltétel biztonságos vagy nem biztonságos, akkor ne dolgozzon a géppel.

• A benzines fűnyíró magáncélú használatra alkal- mas a ház körüli és hobbikertekben. A fűnyíró ház körüli és hobbikertekben való magáncélú haszná- lata azt jelenti, hogy az éves használat alapvető- en nem lépi túl az 50 órát, és túlnyomórészt füves vagy gyepes területek gondozására, nem pedig nyilvános tereken, parkokban, sportlétesítmények- ben, valamint mezőgazdaságban vagy erdőgazda- ságban használják. Figyelem! A kezelő testi épségének veszélyeztetése miatt a fűnyírót nem szabad a következő munkákra használni: bozót, sövény és cserje vágására; lejtős területen, beültetett tetőkön vagy balkonládákban www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Használat előtt mindig vegye szemügyre, hogy a vágószerszámok, rögzítőcsapok és a teljes vá- góegység nem használódtak-e el, és nincsenek-e megsérülve. A kiegyensúlyozatlanság elkerülése miatt az elhasználódott vagy sérült vágószerszá- mokat és rögzítőcsapokat csak készletként szabad kicserélni.

• A többkéses készülékeknél ügyeljen arra, hogy az egyik kés forgásával a többi kés is elkezdhet forog- ni. Kezelés

• Ne üzemeltesse a robbanómotort olyan zárt helyi- ségekben, ahol veszélyes szén-monoxid gyűlhet össze.

• Csak nappal vagy megfelelő mesterséges megvilá- gítás mellett vágjon füvet. Ha lehet, kerülje a készü- lék használatát nedves fű esetén.

• A fűnyírót tilos viharban használni - villámcsapás veszélye!

• Lejtős terepen mindig ügyeljen a stabilitásra.

• A gépet csak lépéstempóban vezesse

• A kerékkel rendelkező gépek esetén érvényes: Lej- tős terepen átlósan vágja a füvet, soha ne felfelé vagy lefelé.

• Legyen különösen óvatos, ha a lejtős terepen irányt változtat.

• Ne nyírjon füvet túlságosan meredek lejtős terepen vagy szemétkupacok, árkok és töltések közelében. Legyen különösen óvatos, ha a fűnyíróval megfor- dul, vagy amikor maga felé húzza a gépet.

• Állítsa le a vágókést, ha a fűnyírót meg kell billen- teni, ha nem füves területen viszi keresztül, vagy amikor a fűnyírót a nyírandó területről vagy terület- re mozgatja.

• Soha ne használja a fűnyírót sérült védőberende- zéssel vagy védőráccsal vagy felszerelt védőbe- rendezések, pl. terelőlapok és/vagy fűgyűjtő be- rendezések nélkül.

• Ne módosítsa a motor általános beállításait, és ne járassa túl magas fordulatszámon.

• A motor indítása előtt oldja ki a motorféket.

• A motort óvatosan indítsa, a gyártói utasításoknak megfelelően. Ügyeljen arra, hogy lába kellő távol- ságban legyen a vágókéstől.

• A motor indításakor vagy járatásakor ne billentse meg a fűnyírót, ha mégis, akkor kissé emelje meg a fűnyírót a folyamat közben. Ebben az esetben csak annyira billentse meg, amennyire feltétlenül szük- séges, és csak a kezelőtől elfordított oldalt emelje meg.

• Ne indítsa el a motort, ha a kivető csatorna előtt áll.

• Soha ne tegye kezét vagy lábát a forgó alkatré- szekre vagy azok alá. Mindig tartsa magát távol a kivetőnyílástól.

• Soha ne emelje fel vagy hordozza a fűnyírót, ha jár a motorja. Amennyiben átadja a készüléket más személynek, akkor kérjük, mellékelje a jelen kezelési útmutatót / biztonsági utasításokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe a jelen út- mutatót és a biztonsági utasításokat. Ki nem használhatja a készüléket:

• Gyermekek, és minden más olyan személy, aki nem ismeri a használati útmutatót (helyi rendelke- zések kitérhetnek a kezelő alsó korhatárára is)

• Olyan személyek, akik alkohol, kábítószer vagy gyógyszer hatása alatt állnak, fáradtak vagy bete- gek Biztonsági utasítások a kézi fűnyíróra vonatkozóan Megjegyzések

• Figyelmesen olvassa el használati útmutatót. Is- merkedjen meg a gép beállításaival és helyes használatával.

• Soha ne engedje, hogy gyerekek vagy más olyan személyek használják a fűnyírót, akik nem ismerik a használati útmutatót. Helyi rendelkezések meg- szabhatják a kezelő alsó korhatárát.

• Soha ne nyírjon füvet, ha más személyek, különö- sen, ha gyerekek vagy állatok vannak a közelben. Gondoljon arra, hogy a gépet vezető személy vagy a felhasználó felel a más személyeket vagy azok tulajdonát érintő balesetekért.

• Amennyiben átadja a készüléket más személynek, akkor mellékelje a jelen kezelési útmutatót is.

• A fűnyírás közben mindig viseljen erős cipőt és hosszú nadrágot. Ne nyírjon füvet mezítláb vagy könnyű szandálban.

• Ellenőrizze a terepet, ahol a gépet használni fogja, és távolítson el minden olyan tárgyat, például köve- ket, játékokat, botokat, drótokat stb., amelyeket az bekaphat és elrepíthet. m FIGYELMEZTETÉS A benzin rendkívül gyúlékony:

• A benzint csak kifejezetten erre a célra tervezett tartályokban tárolja

• Csak a szabadban tankoljon, és ne dohányozzon a feltöltési folyamat közben

• A motor indítása előtt töltse be a benzint. A motor mű- ködése közben vagy forró gép esetén a tartály zárját nem szabad kinyitni vagy üzemanyagot betölteni.

• Ha kifolyt a benzin, ne próbálja meg elindítani a motort. Helyette távolítsa el a gépet a benzinnel szennyezett területről. Minden gyújtási kísérletet mellőzzön, amíg el nem párologtak a benzingőzök.

• Biztonsági okokból sérülés esetén cserélje ki a benzintartályt és az egyéb tartályzárakat.

• Soha ne őrizze szikraforrás közelében a benzint. Mindig ellenőrzött minőségű kannát használjon. Tartsa gyermekektől távol a benzint.

Emberi magatartás, mulasztás – Minden munkánál folyamatosan maximálisan koncentráljon. m Fennmaradó veszély - soha nem zárható ki. Zaj általi veszély Halláskárosodás A készülékkel végzett hosszabb, védelem nélküli munka halláskárosodást okozhat. – Alapvetően viseljen hallásvédőt. Magatartás vészhelyzetben Esetlegesen felmerülő baleset esetén kezdje meg a szükséges elsősegély intézkedéseket, és a lehető leggyorsabban kérjen segítséget szakképzett orvostól.

Motortípus Négyütemű motor / léghűtéses Lökettérfogat: 161 cm³ Üzemi fordulatszám 2800 min

Teljesítmény 3,0 kW / 4,1 LE Üzemanyag Normál benzin / ólommentes, max. 5% bioetanol Tartály térfogata 11. Motorolaj SAE 30 / 10W30 Tartály térfogata / olaj 0,35 l Vágási magasság állítása 25–75 mm / 7 fokozatú A gyűjtőtartály térfogata 55 l Vágásszélesség 46 cm Tömeg 28,8 kg A műszaki változtatás jogát fenntartjuk! Információk a vonatkozó szabványok szerint mért zajképződési értékekhez:

mérési bizonytalanság = 3,0 dB(A)

hangteljesítmény = 93,1 dB(A)

mérési bizonytalanság = 2,35 dB(A) Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor.

vibráció (bal/jobb) = 7,38 m/s

Mérési bizonytalanság K

Csökkentse minimális szintre a zajképződést és a vibrációt!

• Csak kifogástalan állapotban lévő eszközöket használjon.

• Rendszeresen végezze el a készülék karbantartá- sát és tisztítását.

• Munkamódszerét igazítsa az eszközhöz.

• Ne terhelje túl a készüléket.

• Kapcsolja ki a motort, húzza le a gyertyapipát, és bizonyosodjon meg arról, hogy az összes mozgó alkatrész megállt: - mielőtt megszünteti a torlaszokat vagy a kivető- csatorna eltömődéseit. - mielőtt a fűnyírót ellenőrzi, megtisztítja vagy munkálatokat végez rajta. - ha idegen testet talál. Keresse meg a fűnyíró sé- rüléseit, és végezze el a szükséges javításokat, mielőtt újra elindítja, és dolgozik a fűnyíróval. Ha a fűnyíró a szokatlanul erősen vibrálni kezd, azonnali vizsgálata szükséges.

• Állítsa le a motort: - ha nem tartózkodik a fűnyíró közelében - mielőtt utántölti az üzemanyagot.

• Ha a gépet túl nagy sebességgel működteti, az nö- veli a balesetveszélyt.

• Legyen óvatos, ha beállítási munkákat végez a gé- pen, és ügyeljen rá, hogy ujjai ne szoruljanak be a mozgó vágószerszám és a készülék merev alkat- részei közé

• Legyen különösen óvatos, ha laza talajon, szemét- kupac, árok vagy töltés közelében nyír füvet.

• A kezelőnek kielégítő ismeretekkel kell rendelkez- nie a gép használatára, beállítására és kezelésére vonatkozóan (beleértve a nem megengedett mű- ködtetést).

• Rendszeresen ellenőrizze a készüléket, és minden egyes használat előtt bizonyosodjon meg arról, hogy az indításhoz szükséges összes rögzítés és gomb megfelelően működik.

• Ügyeljen arra, hogy a helytelenül végzett karban- tartás, a nem megfelelő pótalkatrészek használata, vagy a biztonsági berendezések eltávolítása, illet- ve módosítása a készülék károsodását és a kezelő személy súlyos sérülését okozhatja.

• Ügyeljen arra, hogy a fűnyíró biztonsági rendsze- reit és berendezéseit nem szabad kiiktatni, illetve működésen kívül helyezni.

• Ügyeljen arra, hogy a felhasználó a motorfordulat- szám-szabályozás semmilyen rögzített beállítását nem módosíthatja vagy iktathatja ki.

• Csak a gyártó által ajánlott vágószerszámokat és tartozékokat használja. Más szerszámok és tarto- zékok használata sérülésveszélyt jelenthet a kez- előre nézve.

• A fűnyírót mindig tartsa megfelelő üzemállapotban.

• A zaj- és rezgésterhelés csökkentése érdekében iktasson be elegendő szünetidőt. Fennmaradó veszélyek és óvintézkedések Az ergonómiai alapelvek elhanyagolása Egyéni védőeszközök (EVE) gondatlan használata Az egyéni védőeszközök gondatlan használata vagy használatának mellőzése súlyos sérüléseket okoz- hat. - Viselje az előírt védőeszközöket. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

mindkét oldalra (4–5. ábra). Ügyeljen a gyorsbe- fogó kar rögzítőlemezeinek megfelelő beállításá- ra, hogy a gyorsbefogó funkció biztosítva legyen.

4. A berántó indítózsinór (17) fogantyúját akassza

be az arra előirányzott kampónál a 6. ábrának megfelelően.

5. A berántózsinórt rögzítse a mellékelt kábelcsípte-

tőkkel (18) (7. ábra) a tolókengyelen.

6. Hajtsa fel a gyűjtőtartályt (16), és pattintsa be a

műanyag csíptetőket a kereten. (8. ábra)

7. Fűnyírás gyűjtőtartállyal:

Egyik kezével emelje meg a kivetőfedelet (15), és a 9. ábrán látható módon akassza be a gyűjtőtar- tályt (16).

Ha fel van helyezve, vegye le a gyűjtőtartályt (16), és helyezze be a mulcsbetétet (19) a 10–12. ábrá- kon látható módon. Figyelem: Mulcsoláshoz ne szerelje fel az oldalsó kidobónyílás burkolatát. A vágásmagasság beállítása m Figyelem! A vágásmagasság állítását csak le- állított motornál és lehúzott gyújtógyertyapipá- nál szabad végezni.

• A fűnyírás megkezdése előtt ellenőrizze, hogy a vágószerszámok nem életlenek-e, és rögzítésük nem sérült-e.

• Az életlen és/vagy sérült vágószerszámokat cél- szerű készletben kicserélni, hogy a kiegyensúlyo- zatlanságot elkerülje. Ennek ellenőrzéséhez állítsa le a motort, és húzza le a gyújtógyertyapipát.

• A vágásmagasság beállítása a kerék magasságál- lításával történik (13. ábra / 14. tétel). Öt különböző vágásmagasság beállítása lehetséges.

• Húzza kifelé a beállítókart, és állítsa be a kívánt vágási magasságot. A kar bepattan a kívánt pozí- cióba (13. ábra). A nyírandó terület előkészítése A fűnyírás megkezdése előtt gondosan vizsgálja át a nyírandó felületet. Távolítsa el a köveket, botokat, csontokat, drótokat, játékokat és egyéb tárgyakat, amelyeket a készülék elrepíthet.

m Figyelem! A motort olaj nélkül szállítjuk. Az üzembe helye- zés előtt ezért feltétlenül töltse fel olajjal. Ehhez szokványos többfokozatú olajat használjon (SAE 30). Minden fűnyírás előtt ellenőrizze a motor olajszintjét.

• Szükség szerint ellenőriztesse a készüléket.

• Kapcsolja ki a szerszámot, ha nem használja.

• Viseljen kesztyűt. A benzines fűnyíró traktor hosszabb használata ese- tén a rezgés vérkeringési zavarokat idézhet elő (az ujjak elfehérednek a vibráció miatt). A használat időtartamára nem adható meg egyértel- mű előírás, mert az személyenként eltérő lehet. A következő tényezők befolyásolhatják ezt a jelensé- get:

• A kezelő kezének vérkeringési zavarai

• alacsony külső hőmérséklet

• hosszú használati időtartam Ezért ajánlott meleg munkakesztyűt viselni, és rend- szeresen munkaszünetet beiktatni.

7. Üzembe helyezés előtt

Az alkatrészek összeszerelése. Kiszállításkor egyes alkatrészek le vannak szerelve. Összeszerelésük egyszerű, a következő utasítások gyelembevétele mellett. Megjegyzés! Az összeszereléshez és a karbantartási munkákhoz a következő eszközökre van szüksége, ezek nincse- nek mellékelve a gép szállításakor:

• lapos olajfelfogó kád (az olajcseréhez)

• 1 literes mérőpohár (olaj / benzinálló)

• benzinkanna (5 liter kb. 6 üzemórára elegendő)

• tölcsér (mely illeszkedik a tartály benzinbetöltő csonkjához)

• háztartási törlőkendő (az olaj / benzinmaradék le- törléséhez; a tartály helyének ártalmatlanításához)

• benzinleszívó szivattyú (műanyag kivitel, kereske- delemben kapható)

• kézi szivattyúval felszerelt olajkanna (kereskede- lemben kapható)

• 0,35 l motorolaj, SAE 30 Összeszerelés

1. Vegye ki a fűnyírót és a felszerelendő alkatrésze-

ket a csomagolásból, és ellenőrizze az alkatré- szek hiánytalanságát.

2. Csavarozza fel az alsó tolókengyelt egy-egy csa-

varral (a), egy kicsi hézagoló alátéttel (c) és egy műanyag csillaganyával (d) a fűnyíró két oldalára. Közben ügyeljen arra, hogy a berántózsinór, amelyet később kell rögzíteni, ne legyen útban (2-3. ábra).

3. Csavarozza fel a felső tolókengyelt az alsó toló-

kengyelre egy-egy gyorsbefogó karral (5), egy nagy hézagoló alátéttel (b), egy kicsi hézagoló alátéttel (c) és egy műanyag csillaganyával (d) www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

dényt a feltöltéshez. Ne töltse túl a tartályt. Friss, tiszta, ólmozatlan benzint használjon. Semmi esetre se keverje olajjal a benzint. Olyan mennyiségű üzemanyagot vásároljon, amely 30 napon belül elfogy, ezáltal garantálhatja az üzemanyag frissességét. Vegye gyelembe: Ólommentes, max. 5% bioetan- olt tartalmazó hagyományos benzint használjon. m FIGYELMEZTETÉS Mindig csak biztonsági benzineskannát használjon. A benzin betöltése közben ne dohányozzon. Távolítsa el az összes olaj- vagy benzinmaradványt. A benzin betöltése előtt kapcsolja ki a motort, és néhány má- sodpercig hagyja lehűlni. A motor elindítása (14. ábra)

• Győződjön meg arról, hogy az indítókábel csatla- koztatva van a gyújtógyertyához.

• Álljon a motoros fűnyíró mögé. Egyik kezével nyom- ja le a motorfékkar (3) markolatát, másik kezével fogja a berántó indítózsinórt.

• Indítsa el a motort a berántó indítózsinórral (17). Ehhez húzza ki a fogantyút kb. 10-15 centiméterrel (ameddig ellenállás nem érezhető), majd egy rán- tással erősen húzza meg. Ha nem indult el a motor, még egyszer húzza meg a fogantyút.

• A motoron található védőréteg miatt enyhe szag- képződés lehetséges, ha a készüléket első alka- lommal használja. Ez normális jelenség. Vegye gyelembe: Alacsony hőmérsékleteknél az elsődleges gomb (21) megnyomásával köny- nyebb az indítás (20. ábra). Csak hideg gép ese- tén használja! m Figyelem!

• A berántó indítózsinórt ne hagyja visszavágódni.

• Figyelem: Hideg időben szükség lehet az indítás folyamat többszöri megismétlésére. A motor leállítása:

• A motor leállításához engedje el a hajtókart (2), majd a motorfékkart (3), és várja meg, amíg a kés leáll.

• A motor akaratlan indulásának megakadályozásá- hoz húzza le a gyújtógyertyapipát a gyújtógyertyá- ról (10).

• Az újbóli indítás előtt ellenőrizze a motorfék berán- tózsinórját. Ellenőrizze, hogy a berántózsinór he- lyesen van-e beszerelve. Az elszakadt vagy sérült leállítózsinórt cserélje ki. A fűnyírás előtt Fontos utasítások:

• Megfelelően öltözzön fel. Viseljen erős cipőt, ne pedig szandált vagy tornacipőt.

• Ellenőrizze a vágókést. Az elgörbült vagy más mó- don sérült kést ki kell cserélni egy eredeti késsel. Benzint szintén Önnek kell betöltenie, mivel a motor nincs feltöltve benzinnel.

• A fűnyíró az akaratlan működésbe lépés elkerü- lésére motorfékkel van ellátva (1. ábra, 3. tétel), amelyet a fűnyíró elindítása előtt működtetni kell. A motorfékkar elengedésével vissza kell állnia a ki- indulási helyzetbe, és a motor automatikusan leáll.

• Húzza meg a motorfékkart (3), és húzza meg erő- sen a berántó indítózsinórt (17). (14. ábra) FIGYELEM: A vágókés kioldott motorfékkarnál is forog, ha meghúzza a berántó indítózsinórt. Ügyel- jen arra, hogy ne legyenek idegen testek/alkatré- szek a vágókés veszélyzónájában.

• Ha a motor jár, akkor nyomja a hajtókart (2) a marko- lathoz (1) hogy a fűnyíró meghajtását bekapcsolja.

• Mielőtt a fűnyírást megkezdené, végezze el néhány- szor ezt a folyamatot, hogy biztosan meggyőződ- hessen arról, hogy minden megfelelően működik. m FIGYELMEZTETÉS Minden alkalommal, amikor beállítási és/vagy ja- vítási munkát kell végeznie a fűnyírón, várja meg, amíg a kés már nem forog. Minden beállítási, karbantartási és javítási mun- ka előtt állítsa le a motort, és húzza le a gyújtó- gyertyapipát. A hajtás használata:

• Motorfék (3): Használja a kart a motor leállításá- hoz. Ha elengedi a kart, a motor és a vágókés au- tomatikusan megáll.

• Fűnyíráshoz húzza a hajtókart (2) a markolathoz (1). A fűnyírás tényleges megkezdése előtt több- ször ellenőrizze az indító- / leállítókart. Bizonyo- sodjon meg róla, hogy a berántózsinór könnyen működtethető.

• Hajtókar (2): Ha működteti, akkor a kuplung kapcsolja a hajtó- szerkezetet, és a fűnyíró járó motorral mozogni kezd. Amikor a működő fűnyírót le akarja állítani, idejében engedje el a hajtókart. Az első fűnyírás előtt addig gyakorolja az elindí- tás és leállítás folyamatát, amíg meg nem ismeri a mozgás közbeni viselkedést. Figyelmeztető megjegyzés: A vágókés forog, ha a motor elindul. Fontos: A motor indítása előtt többször mozgassa meg a motorféket, hogy ellenőrizze a leállítózsinór működését is. Vegye gyelembe: A motort a fűnyírás vágási se- bességéhez és a fűhulladék gyűjtőtartályba dobásá- hoz, valamint hosszú élettartamra tervezték

• Ellenőrizze az olajszintet.

• Nyissa fel a tanksapkát, és a tartály betöltőcsonk- jának alsó pontjáig töltse fel a benzintartályt (6) kb. 1,4 liter benzinnel. Használjon tölcsért és mérőe- www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Hogy vágás után a gyep minél egyenletesebb legyen, a lehető legegyenesebb pályán vezesse a fűnyírót. Ennek során a pályák mindig fedjék egymást néhány centiméterrel, hogy ne maradjanak ki sávok. Tartsa tisztán a fűnyíró házának alját, és feltétlenül távolítsa el a rátapadt füvet. A lerakódások megne- hezítik az indítási folyamatot, rontják a vágás minő- ségét és a fű kivetésének folyamatát. Lejtős terepen a vágás pályája átlós legyen. A fűnyíró lecsúszá- sának megakadályozására tartsa ferdén felfelé. A vágási magasságot az adott fű hosszának megfe- lelően válassza ki. Többször menjen át a területen úgy, hogy egyszerre legfeljebb 4 cm füvet vágjon le. Mielőtt bármilyen ellenőrzést végez a késen, állítsa le a motort. Jusson eszébe, hogy a kés a motor kikap- csolása után még néhány másodpercig tovább forog. Soha ne kísérelje meg leállítani a kést. Rendszeresen ellenőrizze, hogy a kés megfelelően van-e rögzítve, jó állapotban van-e és éles-e. Köszö- rülje meg vagy cserélje ki, ha nem. Ha a mozgó kés akadályba ütközik, állítsa le a fűnyírót, és várja meg, amíg a kés teljesen leáll. Ezután ellenőrizze a kés és a késtartó állapotát. Ha valamelyik megsérült, ki kell cserélni. Utasítások a fűnyírásra vonatkozóan:

• Ügyeljen a kemény tárgyakra. A fűnyíró megsérül- het, és sérülésekhez vezethet.

• A forró motor, kipufogó és hajtás égési sérülést okozhat. Ezért kerülje ezek megérintését.

• Lejtős vagy emelkedő terepen óvatosan vágjon fü- vet.

• Csak megfelelő fényviszonyok mellett nyírjon füvet.

• Ellenőrizze a fűnyírót, a kést és egyéb alkatrésze- ket, ha idegen testen hajtott át, vagy a készülék vib- rációja a szokásosnál erősebb.

• Ne végezzen változtatásokat a beállításon vagy ja- vításokat a motor előzetes leállítása nélkül. Húzza ki az indítókábel csatlakozódugóját.

• Ha úttesten vagy annak közelében dolgozik, ügyel- jen a közlekedésre. A fűkivető részt tartsa távol az úttesttől.

• Kerülje az olyan helyeket, ahol a kerekek kapcsola- ta a talajjal nem megfelelő, vagy nem biztonságos a fűnyírás. Hátrafelé mozgatásnál bizonyosodjon meg róla, hogy nincsenek kicsi gyerekek Ön mö- gött.

• Tömött, magas fűben a legmagasabb vágási foko- zatot állítsa be, és lassabban végezze a fűnyírást. A fű és egyéb eltömődések eltávolítása előtt állítsa le a motort, és kapcsolja le az indítókábelt.

• Soha ne távolítson el olyan alkatrészeket, amelyek a biztonságot szolgálják.

• Soha ne töltsön be benzint, ha a motor még forró vagy jár

• A benzintartályt a szabadban töltse fel. Használjon betöltő tölcsért és mérőedényt. Törölje le a túlfolyó benzint.

• Olvassa el, és vegye gyelembe a használati útmu- tatót és a motorra, valamint a kiegészítő eszközökre vonatkozó utasításokat is. Az útmutatót a készülék többi kezelője számára is tartsa hozzáférhető helyen.

• A kipufogógázok veszélyesek. Csak a szabadban indítsa el a motort.

• Bizonyosodjon meg róla, hogy minden biztonsági berendezés a helyén van, és megfelelően működik.

• A készüléket csak olyan személy kezelheti, aki arra alkalmas.

• A nedves fű nyírása veszélyes lehet. Lehetőleg ak- kor végezze a fűnyírást, amikor a fű száraz.

• Utasítsa az adott személyeket vagy gyerekeket, hogy ne tartózkodjanak a fűnyíró közelében.

• Soha ne nyírjon füvet rossz látási viszonyok között.

• A fűnyírás megkezdése előtt szedje fel a földön fekvő tárgyakat, például köveket, játékokat, boto- kat, drótokat stb. Utasítások a helyes fűnyírásra vonatkozóan m Figyelem! Soha ne nyissa fel a kivetőfedelet, ha a gyűjtőberendezést üríti, és a motor még jár. A járó kés sérüléseket okozhat. Mindig gondosan rögzítse a kivetőfedelet és a gyűj- tőtartályt. Ha eltávolítja, előtte kapcsolja ki a motort. A vezetőfogantyú által adott biztonsági távolságot a késház és a kezelő között folyamatosan tartsa be. Ha emelkedőn vagy lejtőn nyír füvet vagy irányt változtat, legyen különösen óvatos. Ügyeljen rá, hogy biztosan álljon a lábán, viseljen csúszásbiztos, barázdált talpú cipőt és hosszú nadrágot. Lejtős terepen mindig átló- san vágja a füvet. 15 fokosnál erősebb lejtőkön a fűnyírót biztonsági okokból nem szabad használni. Különösen óvatosan járjon el ha hátrafelé mozgatja vagy húzza a fűnyírót. Botlásveszély! Mulcsozás A mulcsozás során a nyesedék a fűnyíró zárt házá- ban felaprításra kerül, majd szétoszlatva újra vissza- kerül a gyepre. Következésképp elmarad a fű össze- gyűjtésének és ártalmatlanításának művelete. m MEGJEGYZÉS! A mulcsozás csak viszonylag rö- vid gyepek esetén lehetséges. A mulcsozás funkció használatához akassza ki a gyűj- tőtartályt (16), és tolja a mulcsadaptert (10-12. ábra / 19.) a kivetőnyílásba, majd zárja le a kivetőfedelet (15). A fűnyírás Csak éles, kifogástalan állapotban lévő késsel vág- jon, hogy a fű minél kevésbé roncsolódjon, ami a gyep besárgulását okozhatja. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

9. Karbantartás és tisztítás

• A készülék biztonsági szintjének és teljesítményé- nek változatlan biztosításához rendszeres, gondos karbantartás szükséges.

• Gondoskodjon arról, hogy az összes anya, csap és csavar megfelelően meg legyen húzva, és a készü- lék biztonságos munkahelyzetben legyen.

• Rendszeresen ellenőrizze, hogy a fűgyűjtő beren- dezés nem kopott-e, és továbbra is megfelelően működik-e. Rendszeresen tisztítsa meg vízzel a gyűjtőtartályt, és hagyja megszáradni.

• Az elkopott vagy sérült alkatrészeket biztonsági okokból cserélje ki.

• Hosszabb tárolás vagy karbantartás esetén ürítse ki az üzemanyagtartályt. Ezt a szabadban végezze egy benzinleszívó szivattyú (barkácsáruházakban kapható) segítségével. m FIGYELMEZTETÉS Járó motornál soha ne dolgozzon a gyújtásrendszer áramot vezető alkatrészein, és ne érintse meg eze- ket. Minden karbantartási és gondozási munkálat előtt húzza le a pipát a gyújtógyertyáról. Soha sem- milyen munkálatot ne végezzen a járó készüléken. Az ebben a használati útmutatóban nem leírt munkálato- kat csak arra feljogosított szakszerviz végezhet. Tisztítás A fűnyírót minden használat után alaposan meg kell tisztítani. Ez különösen az alsó részére és a késfel- vevőre vonatkozik. Ehhez billentse bal oldalára a fű- nyírót, és távolítsa el a fűmaradványokat, vagy tisztít- sa meg vízzel a készüléket a leírt módon.

• Vegye ki a mulcsbetétet / fűgyűjtő zsákot.

• A tömlő-csatlakozódarabot illessze a fűnyíróra (w), és nyissa ki a vízcsapot. (23. ábra)

• Indítsa el a fűnyírót, majd kb. 30 másodperc múlva kapcsolja ki. A forgó késtartó a vizet a fűnyíró alsó részére fröcsköli, és megtisztítja azt.

• Zárja el a vízcsapot, és húzza le a tömlő-csatlako- zódarabot.

• Tisztítsa meg a felső oldalt egy ronggyal (ne hasz- náljon éles alkalmatosságot). Megjegyzés: A fűnyíró oldalra billentése előtt telje- sen ürítse ki az üzemanyagtartályt egy benzinleszívó szivattyú segítségével. A fűnyírót ne billentse meg 90 foknál jobban. A szennyeződés és a fű a legkönnyeb- ben közvetlenül a fűnyírás után távolítható el. A meg- száradt fűmaradvány és szennyeződés a fűnyíró mű- ködését kedvezőtlenül befolyásolhatja. Ellenőrizze, hogy a fűkivető csatorna fűmaradványtól mentes-e, amelyet szükség esetén távolítson el. Soha ne tisztít- sa a fűnyírót vízsugárral vagy nagynyomású tisztító- val. A motornak száraznak kell maradnia. A gyűjtőtartály ürítése A gyűjtőtartály (16) töltésszint-érzékeléssel rendelke- zik (16. ábra). Ez a fűnyíró működése közben létrejö- vő légárammal nyílik. Ha a fedél (16. ábra) a fűnyírás közben zár, akkor a gyűjtőtartály (16) megtelt, és ki kell üríteni. A töltésszint-érzékelés kifogástalan mű- ködéséhez a fedél alatti lyukaknak mindig tisztának és áteresztőnek kell lenniük. Ha a fűnyírás közben fűmaradékokat lát, akkor ürítse ki a gyűjtőtartályt. m FIGYELMEZTETÉS A gyűjtőtartály kivétele előtt állítsa le a motort, és várja meg, amíg a vágószerszám leáll. A gyűjtőtartály (16) levételéhez egyik kezével emelje meg a kivetőfedelet (15), másik kezével pedig hord- fogantyújánál fogva vegye ki a gyűjtőtartályt (16) (16. ábra). A biztonsági előírásoknak megfelelően a gyűj- tőtartály kiakasztásakor a kivetőfedél (15) zár, és le- zárja a hátsó kivetőnyílást. Ha fűmaradvány látható a nyílásban, célszerű végez- ni egy könnyed motorindítást a fűnyíró visszahúzá- sához körülbelül 1 méterrel. A fűnyíró házában és a munkaeszközön található vágási maradványokat ne kézzel vagy lábbal távolítsa el, hanem megfelelő se- gédeszközökkel, pl. kefével vagy kéziseprűvel. A összegyűjtő funkció megfelelő működéséhez a gyűjtőtartályt (16) és különösen a belső légrácsot meg kell tisztítani használat után. A gyűjtőtartályt (16) csak lekapcsolt motor és álló vá- gószerszám esetén helyezze be. Egyik kezével emelje meg a kivetőfedelet (15), másik kezével fogja meg fogantyújánál a gyűjtőtartályt (16), és felülről akassza be. (9. ábra) A fűnyírás után

• Először mindig hagyja lehűlni a motort, mielőtt zárt térbe állítja a fűnyírót. Távolítsa el a füvet, lombot, szennyeződéseket és olajat a tárolás előtt. Ne tá- roljon egyéb tárgyakat a fűnyírón.

• Újbóli használat előtt ellenőrizze az összes csavart és anyát. A meglazult csavarokat húzza meg.

• Az újbóli használat előtt ürítse ki a gyűjtőtartályt (16).

• Kapcsolja le a gyújtógyertyapipát, hogy a nem megengedett használatot megakadályozza.

• Ügyeljen arra, hogy a fűnyírót ne veszélyforrás mellé állítsa. A kilépő gáz robbanáshoz vezethet.

• Javítások során csak eredeti vagy a gyártó által engedélyezett alkatrészeket használjon (lásd a ga- rancialevélen szereplő címet).

• Ha a fűnyírót hosszabb ideig nem használja, ürítse ki a benzintartályt egy benzinleszívó szivattyú se- gítségével.

• Olajozza meg, és tartsa karban a készüléket www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Olajcsere (23. ábra)

• A motorolaj cseréjét évente, a szezon kezdete előtt kell elvégezni üzemmeleg, leállított motornál.

• Csak motorolajat (SAE 30) használjon.

• Ürítse ki a benzintartályt (egy benzinleszívó szi- vattyúval)

• Helyezzen el egy lapos olajfelfogó kádat (min. 1 li- ter térfogatú) a fűnyíró előtt.

• Csavarja ki a nívópálcát, és a fűnyírót billentse meg addig, amíg az összes olaj kifolyik a felfogókádba.

• Ezután töltse be a friss motorolajat a nívópálca fel- ső jelzéséig (kb. 0,35 l). Ne töltse túl a készüléket.

• Figyelem! Az olajszint ellenőrzéséhez ne csavarja be a nívópálcát, hanem csak a menetig dugja be. A fáradt olajat a hatályos rendelkezéseknek megfele- lően ártalmatlanítsa. A szíjak tisztítása (17., 19. ábra)

• Távolítsa el a kést és a hajtóműházat a csavarok meglazításával.

• Tisztítsa meg a hajtómű elemeit és az ékszíjakat évente egy-két alkalommal, kefe vagy sűrített leve- gő segítségével.

• Helyezze vissza a hajtóműházat és a kést a csa- varokkal. A berántózsinór karbantartása és beállítása Többször olajozza meg a berántózsinórt, és elle- nőrizze, hogy könnyen működik-e. A levegőszűrő karbantartása (20. ábra) Ha szennyezett a levegőszűrő, kevesebb levegő jut a porlasztóba, és csökken a motor teljesítménye. Ezért a rendszeres ellenőrzés elengedhetetlen. 25 üzemóránként ellenőrizze, és szükség esetén tisztítsa meg a levegőszűrőt. Nagyobb portartalmú levegő esetén a levegőszűrőt többször ellenőrizze. Vegye le a levegőszűrő burkolatát, és távolítsa el a szivacsos szűrőt. Cserélje le a levegőszűrőt annak megakadályozására, hogy tárgyak kerülhessenek a légbeszívó nyílásba (20. ábra). Figyelem: A légszűrőt soha ne tisztítsa benzinnel vagy gyúlékony oldószerekkel. A levegőszűrőt sűrí- tett levegővel vagy kiporolással tisztítsa meg. A gyújtógyertya karbantartása (21. ábra) Először 10 üzemóra után ellenőrizze, hogy a gyújtó- gyertya nem szennyezett-e, adott esetben tisztítsa meg egy rézből készült drótkefével. A gyújtógyertya karbantartását ezután 50 üzemóránként végezze. Csavaró mozdulattal húzza le a gyújtógyertyapipát. Távolítsa el a gyújtógyertyát (10) egy gyertyakulccsal. Hézagmérő használatával állítsa a távolságot 0,75 mm (0,030”) értékre. Helyezze vissza a gyújtógyertyát (10), és ügyeljen arra, hogy ne húzza túl szorosra. Ne használjon agresszív tisztítószereket, például hi- degtisztítót vagy mosóbenzint. Tengelyek és kerékagyak

• Ezeket szezonban egyszer tisztítsa meg, és eny- hén kenje meg zsírral. Kés Biztonsági okokból a kés élezését, kiegyensúlyozását és szerelését csak arra feljogosított szakszervizzel végeztesse. Az optimális vágási eredmény eléréséhez javasoljuk, hogy a kést évente egyszer ellenőriztesse. A kés cseréje (17. ábra) A vágószerszám cseréjekor kizárólag eredeti pótal- katrészeket használjon. A kés cseréjekor használjon kesztyűt, hogy a vágási sérüléseket kizárja. Soha ne szereljen be más gyártótól származó kést.

• A penge eltávolítása előtt ürítse ki a benzintartályt.

• A penge cseréjéhez távolítsa el a csavart.

• Mindent úgy helyezzen vissza, ahogyan a 17. ábrán látható. A csavart megfelelően rögzítse. A rögzítés- hez szükséges forgatónyomaték 45 Nm. A penge cseréjekor a penge csavarját is cserélje ki. Sérült kés Ha minden óvatosság ellenére a kés mégis akadály- ba ütközne, azonnal állítsa le a motort, és húzza le a gyújtógyertyapipát. Billentse oldalra a fűnyírót, és ellenőrizze, hogy lát- ható-e sérülés a késen. A sérült vagy elgörbült kést ki kell cserélni. Az elgörbült kést soha ne egyenesítse ki. Soha ne dolgozzon elgörbült vagy erősen kopott késsel, ez vibrációhoz vezet, és a fűnyíró további sé- rülései lehetnek a következményei. m Figyelem! Ha sérült késsel dolgozik, növeli a bal- esetveszélyt. A kés utólagos köszörülése A vágókéseket fém reszelővel lehet utánélezni. A ki- egyensúlyozatlanság elkerülésére a köszörülést csak arra feljogosított szakszerviz végezheti. Olajszint ellenőrzése m Figyelem! A motort soha ne működtesse olaj nél- kül vagy túl kevés olajjal. Ez a motor súlyos károsodá- sát okozhatja. Csak SAE 30 motorolajat használjon. Az olajszint ellenőrzése (18. ábra):

• Állítsa a fűnyírót sík, egyenes felületre.

• A nívópálcát (12) balra forgatással csavarja ki, és törölje le a nívópálcát. A pálcát dugja be ismét a betöltőcsonkba ütközésig, ne csavarja be.

• Húzza ki a pálcát, és vízszintes helyzetben olvassa le az olajszintet. Az olajszintnek a nívópálca (12) max és min jelzései közé kell esnie. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• A tűzesetek elkerülése érdekében tartsa a motort, a kipufogót és az üzemanyagtartály környékét fű- től, falevéltől mentesen, és ügyeljen a kijutó zsírra (olajra). Előkészületek a fűnyíró tárolásához Figyelmeztető megjegyzés: A benzint ne távolítsa el zárt helyiségben, tűz közelében vagy dohányzás közben. A gázgőzök robbanáshoz vezethetnek, vagy tüzet okozhatnak.

• A benzintartályt egy benzinleszívó szivattyúval ürít- se ki.

• Indítsa el a motort, és hagyja járni mindaddig, amíg a maradék benzin is elhasználódik.

• Minden szezon után végezzen olajcserét. Ehhez távolítsa el a régi motorolajat a meleg motorból, és töltsön be újat.

• Távolítsa el a gyújtógyertyát a hengefejről.

• Egy olajkannával töltsön kb. 20 ml olajat a henger- be.

• Lassan húzza meg az indítófogantyút, úgy hogy az olaj a hengert belülről védje.

• Csavarja vissza a gyújtógyertyát.

• Tisztítsa meg a henger hűtőbordáit és a házat.

• Tisztítsa meg a teljes készüléket, ezzel ápolva a festékréteget.

• A készüléket jól szellőző helyen tárolja. A fűnyíró előkészítése szállításra (22. ábra)

• A benzintartályt egy benzinleszívó szivattyúval ürít- se ki.

• Hagyja járni a motort mindaddig, amíg a maradék benzin is elhasználódik.

• Ürítse ki a motorolajat a meleg motorból.

• Távolítsa el a gyertyapipát a gyújtógyertyáról.

• Tisztítsa meg a henger hűtőbordáit és a házat.

• Akassza ki a berántózsinóros indítószerkezetet (17) a kampóból. Oldja ki a gyorsbefogó kart (5), és hajtsa le a felső tolókengyelt. Közben ügyeljen arra, hogy az áthajtás során a berántó indítózsinór ne törjön meg.

• Tömje ki hullámpapírral a felső és alsó tolókengyel és a motor közét, hogy egymáshoz dörzsölődésü- ket elkerülje.

11. Ártalmatlanítás és újrahasznosítás

A szállítási csomagolás ártalmatlanítása A készüléket a csomagolás védi a szállítási károk el- len. A csomagolóanyagok kiválasztásában általában fon- tos szerepet játszik az a szempont, hogy környezet- kímélők és könnyen ártalmatlaníthatók legyenek, és ezért újrahasznosíthatók. A csomagolás anyagkör- forgásba történő visszajuttatása kíméli a nyersanya- gokat és csökkenti a hulladékmennyiséget. Motor fékkar (1. ábra) A motor mechanikus fékkel (3) van ellátva, ezt rend- szeresen ellenőrizni kell. A fékkar elengedését követő- en a késnek 7 másodpercen belül le kell állnia, ha ez nem történik meg, akkor nem szabad használni a ké- szüléket. Forduljon engedélyezett szakkereskedőhöz. Győződjön meg arról, hogy a készülék teljes élettar- tama alatt megfelelő állapotban van. A szakszerűtlen karbantartás életveszélyes sérülésekhez vezethet. Javítás Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt fel- helyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más szemé- lyek és gyerekek számára nem hozzáférhető helyen. Figyelem: A termékfelelősségről szóló törvény sze- rint nem felelünk azokért a károkért, amelyek szak- szerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek. Bízzon meg egy vevőszolgálatot vagy egy arra feljo- gosított szakembert. Ez vonatkozik a tartozékokra is. Üzemidők Kérjük, vegye gyelembe a fűnyíró üzemidejének szabályozására vonatkozó törvényi rendelkezéseket, amelyek helyileg eltérők lehetnek. Fontos megjegyzés javítás esetén: Ha javításra visszaküldi a készüléket, akkor ügyeljen arra, hogy a készüléket biztonsági okokból olaj és a benzin nélkül küldje be a szervizállomásra. Pótalkatrész rendelése Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• A készülék cikkszáma Pótalkatrészek / Tartozékok Fűnyíró kés – cikksz.: 7911200617 Szervizinformációk Vegye gyelembe, hogy ennél a terméknél a követ- kező alkatrészek használati vagy természetes kopás- nak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség. Kopásnak kitett alkatrészek*: gyújtógyertya, légszű- rő, benzinszűrő, kés, ékszíj

• nem szerepel kötelezően a szállított elemek között!

• A fűnyírót soha ne tárolja feltöltött benzintartállyal olyan épületben, ahol a benzingőz nyílt lánggal vagy szikrával kerülhet érintkezésbe.

• Hagyja lehűlni a motort, mielőtt a fűnyírót zárt térbe helyezi. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

A csomagolás részei (például fólia, Styropor®) veszélyesek lehetnek a gyermekek számára. Fulladásveszély áll fenn! A csomagolás részeit gyermekek számára nem elérhető helyen kell tárolni, és ártalmatlanítsa azokat a lehető leggyorsab- ban. A készülék és annak tartozékai különböző anyagokból állnak, pl. fémből és műanyagokból. A hibás elemeket juttassa el az újrahasznosító helyekre. Érdeklődjön a szakkereskedésben vagy a helyi önkormányzatnál!

Hibakeresés A táblázat a lehetséges hibákat, azok okait és elhárítási megoldásait tartalmazza. Ha a problémát ennek ellenére nem tudná megszüntetni, kérje szakember tanácsát. m VIGYÁZAT! Először állítsa le a motort, és húzza ki az indítókábelt, mielőtt ellenőrzéseket vagy beállításokat végezne. m VIGYÁZAT! Ha beállítás vagy javítás után a motor néhány percig járt, gondoljon arra, hogy a kipufogó és egyéb alkatrészek forrók. Tehát az égési sérülések elkerülése végett ne érintse meg ezeket. Fontos megjegyzés javítás esetén: Ha javításra visszaküldi a készüléket, akkor ügyeljen arra, hogy a készüléket biztonsági okokból olaj és a benzin nélkül küldje be a szervizállomásra. Üzemzavar Lehetséges ok Megoldás A készülék egyenetlenül jár, erősen rázkódik

• A kés rögzítése laza

• A kész kiegyensúlyozatlan

• Ellenőrizze a csavarokat

• Ellenőrizze a kés rögzítését

• Cserélje ki a kést Nem jár a motor

• Nem nyomta le a motorfékkart

• A gázkar rosszul van beállítva

• Meghibásodott a gyújtógyertya.

• Az üzemanyagtartály üres

• Szennyezett üzemanyag

• A motor meghibásodott

• Nyomja meg a motorfékkart

• Ellenőrizze a beállítást

• Cserélje ki a gyújtógyertyát

• Töltsön be üzemanyagot

• Ürítse ki a benzintartályt, és töltse fel tiszta üzemanyaggal

• Nyomja meg az elsődleges gombot (ha van)

• Keressen fel feljogosított vevőszolgálatot A motor egyenetlenül jár

• Elszennyeződött a levegőszűrő

• Elszennyeződött a gyújtógyertya

• Tisztítsa meg a gyújtógyertyát A gyep elsárgul, a vágás nem egyenletes

• Túl kicsi vágásmagasság

• Megfelelő magasságot állítson be A fűkivető rész nem tiszta

• Túl alacsony vágásmagasság

• Eltömődött a gyűjtőtartály

• Állítsa be a magasságot

• Ürítse ki a gyűjtőtartályt, vagy szüntesse meg az eltömődést www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Süüteküünal defektne
