NÁVOD K OBSLUZE MS16146 SCHEPPACH

Benzínová sekačka (pohonem) Překlad z originálního návodu k obsluze

Vysvětlení symbolů na přístroji Před použitím se řiďte všemi bezpečnostními pokyny Před uvedením do provozu si přečtěte celý návod k obsluze a dbejte na to, abyste mu porozuměli. Nesekejte na svahu přímo nahoru nebo dolů. Odstraňte před spuštěním sekačky na trávu malé předměty v okolí, které by mohly být rozmetány do okolí. Ohrožení vymršťovanými předměty za chodu motoru. Bezpodmínečně dodržujte bezpečnostní vzdálenost. Zajistěte, aby jiné osoby dodržovaly dostatečnou bezpečnou vzdálenost. Nedovolte, aby se k přístroji přibližovaly nepovolané osoby. Vytáhněte konektor zapalovací svíčky, než začnete s údržbou. Nezasahujte rukama a nohama do prostoru rotujících nožů. Nezasahujte rukama a nohama do prostoru rotujících nožů. Důležité. Výfukové plyny jsou jedovaté, proto motor nenechávejte běžet v nevětraných prostorách Pozor - horké povrchy - nebezpečí popálení Používejte ochranu sluchu a očí! POZOR! Provozní látky jsou hořlavé a výbušné - nebezpečí popálení Objem nádrže Motorový olej Délka nožů. Max. šířka sečení Garantovaná hladina akustického výkonu Výrobek odpovídá platným evropským směrnicím. max. 3x Tlačítko sytiče pro studený start Zkontrolujte stav oleje DRIVE - páčka pohonu STOP - brzdová páčka motoru www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

3. Brzdová páčka motoru

4. Horní posuvné madlo, 4a Dolní posuvné madlo

5. Rychloupínací páka

10. Zapalovací svíčka

14. Nastavení výšky kola

15. Klapka vyhazovacího otvoru

19. Mulčovací vložka

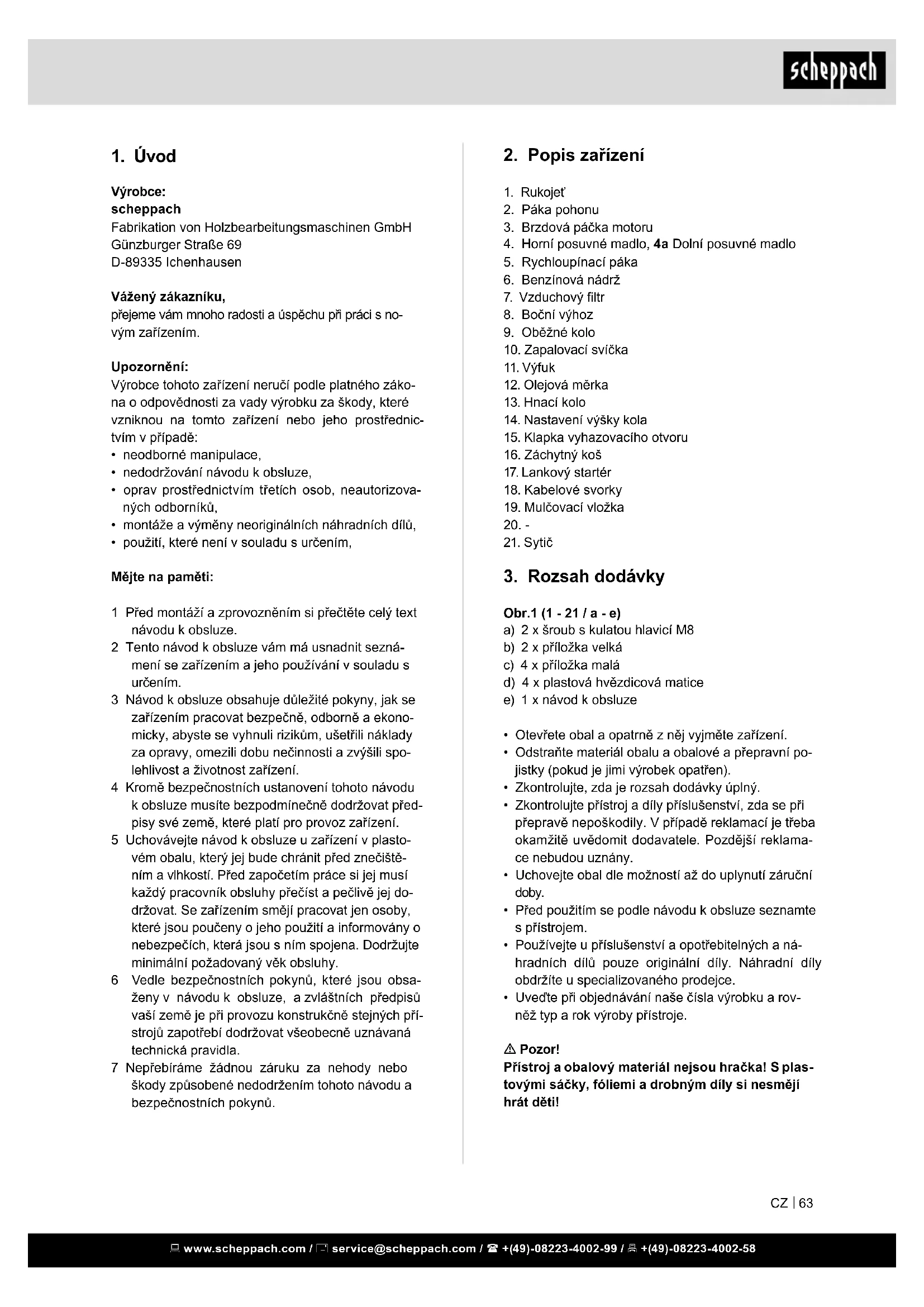

Obr.1 (1 - 21 / a - e) a) 2 x šroub s kulatou hlavicí M8 b) 2 x příložka velká c) 4 x příložka malá d) 4 x plastová hvězdicová matice e) 1 x návod k obsluze

• Otevřete obal a opatrně z něj vyjměte zařízení.

• Odstraňte materiál obalu a obalové a přepravní po- jistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklama- ce nebudou uznány.

• Uchovejte obal dle možností až do uplynutí záruční doby.

• Před použitím se podle návodu k obsluze seznamte s přístrojem.

• Používejte u příslušenství a opotřebitelných a ná- hradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.

• Uveďte při objednávání naše čísla výrobku a rov- něž typ a rok výroby přístroje. m Pozor! Přístroj a obalový materiál nejsou hračka! S plas- tovými sáčky, fóliemi a drobným díly si nesmějí hrát děti!

Výrobce: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazníku, přejeme vám mnoho radosti a úspěchu při práci s no- vým zařízením. Upozornění: Výrobce tohoto zařízení neručí podle platného záko- na o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednic- tvím v případě:

• neodborné manipulace,

• nedodržování návodu k obsluze,

• oprav prostřednictvím třetích osob, neautorizova- ných odborníků,

• montáže a výměny neoriginálních náhradních dílů,

• použití, které není v souladu s určením, Mějte na paměti: 1 Před montáží a zprovozněním si přečtěte celý text návodu k obsluze. 2 Tento návod k obsluze vám má usnadnit sezná- mení se zařízením a jeho používání v souladu s určením. 3 Návod k obsluze obsahuje důležité pokyny, jak se zařízením pracovat bezpečně, odborně a ekono- micky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spo- lehlivost a životnost zařízení. 4 Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat před- pisy své země, které platí pro provoz zařízení. 5 Uchovávejte návod k obsluze u zařízení v plasto- vém obalu, který jej bude chránit před znečiště- ním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej do- držovat. Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena. Dodržujte minimální požadovaný věk obsluhy. 6 Vedle bezpečnostních pokynů, které jsou obsa- ženy v návodu k obsluze, a zvláštních předpisů vaší země je při provozu konstrukčně stejných pří- strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla. 7 Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Pozor! Kvůli tělesnému ohrožení uživatele se sekač- ka na trávu nesmí používat k následujícím pracím: k zastřihávání keřů, řádkování sena a osekávání kles- tí, k řezání a drobení pružných porostů nebo seká- ní porostů na střechách nebo balkonech a k čištění (odsávání) stezek, nebo jako štěpkovač na drobení nařezaného dříví ze stromů a klestí. Dále se tato se- kačka na trávu nesmí používat jako motorová motyka k zarovnání nerovností terénu jako např. krtinců.

• Z bezpečnostních důvodů se sekačka na trávu ne- smí používat jako hnací agregát pro jiné pracovní nástroje a nástrojové mechanismy jakéhokoliv dru- hu. m VAROVÁNÍ Před uvedením přístroje do provozu si za účelem vlastní bezpečnosti důkladně přečtěte tuto příručku a všeobecné bezpečnostní pokyny. Pokud přístroj pře- necháte třetím osobám, přiložte k němu vždy tento návod k použití.

5. Bezpečnostní pokyny

Místa, týkající se Vaší bezpečnosti, jsme v tomto ná- vodu k použití označili touto značkou: m Kromě toho obsahuje provozní návod jiné důležité texty, které jsou označené slovem“POZOR!“. m NEBEZPEČÍ V případě nedodržení tohoto pokynu hrozí maximál- ní ohrožení života, respektive nebezpečí smrtelných poranění. m VAROVÁNÍ V případě nedodržení tohoto pokynu hrozí ohrožení života, respektive nebezpečí těžkých poranění. m OPATRNĚ V případě nedodržení tohoto pokynu hrozí nebezpečí lehkého až středního poranění. m UPOZORNĚNÍ V případě nedodržení tohoto pokynu hrozí nebezpečí poškození přístroje nebo jiných věcných hodnot. m Pozor! Při použití zařízení je nutné dodržovat jednotlivá bez- pečnostní opatření, aby se zabránilo zraněním a ško- dám. Pročtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Návod k použití dobře uscho- vejte, abyste měli tyto informace vždy k dispozici. m NEBEZPEČÍ Hrozí nebezpečí spolknutí a udušení!

4. Použití v souladu s určením

Stroj odpovídá platné ES směrnici o strojních zaříze- ních. Před zahájením práce musí být na stroji namontova- ná veškerá ochranná a bezpečnostní zařízení.

• Obsluhující osoba je v pracovní oblasti odpovědná vůči třetím osobám.

• Stroj je koncipován k obsluze jednou osobou.

• Dbejte všech pokynů ohledně bezpečnosti a rizik u stroje.

• Všechny pokyny ohledně bezpečnosti a rizik u stro- je udržujte v kompletním a čitelném stavu.

• Stroj používejte pouze v technicky bezvadném stavu, v souladu s jeho určením, odpovědně a s vědomím všech nebezpečí, a dodržujte návod k obsluze!

• Ihned odstraňte zejména poruchy (nebo je nechte opravit), které mohou ohrozit bezpečnost!

• Je nutné dodržovat veškeré předpisy výrobce tý- kající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických údajích.

• Je nutné dodržovat příslušné předpisy úrazové pre- vence a ostatní všeobecně uznávaná bezpečnost- ně technická pravidla.

• Stroj smějí používat, udržovat nebo opravovat jen osoby, které jsou s ním obeznámeny a jsou infor- movány o nebezpečí. Svévolné změny stroje vylu- čují ručení výrobce za škody, které takto vzniknou.

• Stroj smí být používán jen s originálním příslušen- stvím a originálními nástroji výrobce.

• Jakékoli použití, které toto nařízení překračuje, je považováno za použití v rozporu s určením. Za takto vzniklé škody výrobce neručí. Riziko nese vý- hradně uživatel.

• Přístroj se nesmí používat pro komerční, řemeslné a průmyslové účely.

• Pokud si nejste jisti, zda jsou pracovní podmínky bezpečné či nikoliv, se strojem nepracujte.

• Benzínová sekačka na trávu je vhodná pro sou- kromé používání v domácích zahradách a hobby zahradách. Za sekačky v soukromých zahradách a hobby zahradách se považují takové, jejichž roční provoz zpravidla nepřekračuje 50 hodin a které se převážně používají k péči o trávu a travnaté plochy, ale ne na veřejných zařízeních, v parcích, na spor- tovištích, v zemědělství a lesnictví. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Před použitím je vždy nutné vizuálně zkontrolovat, zda nejsou opotřebené nebo poškozené řezací nástroje, upevňovací čepy a celá sekací jednotka. Aby se zabránilo nevyváženosti, smí být opotřebe- né nebo poškozené sekací nástroje a upevňovací čepy vyměněny jen v celých sadách.

• U přístrojů s několika noži dbejte, aby se při otáčení jednoho nože začaly otáčet i další nože. Manipulace

• Nenechávejte běžet spalovací motor v uzavřených prostorech, kde se může shromažďovat nebezpeč- ný oxid uhelnatý.

• Pracujte jen za denního světla nebo v kvalitním umělém světle. Pokud možno se vyhněte používá- ní přístroje na mokré trávě.

• Používání sekačky na trávu za bouřku je zakázáno - nebezpečí zásahu bleskem!

• Vždy dbejte na dobrý postoj na svahu.

• Popojíždějte se strojem jen rychlostí chůze.

• U strojů na kolečkách platí: Na svahu sekejte kolmo k němu, nikdy ne nahoru nebo dolů.

• Buďte mimořádně opatrní, když měníte směr jízdy na svahu.

• Nesekejte na nadměrně příkrých svazích a na v blízkosti se nacházejících smetištích, příkopech a náspech. Buďte mimořádně opatrní, když se se se- kačkou na trávu obracíte nebo ji přitahujete k sobě.

• Přidržujte sekací nůž, pokud sekačku na trávu na- klopíte, při přepravě po jiné ploše než po trávě a pokud sekačku převážíte z jedné na druhou sekací plochu.

• Nikdy nepoužívejte sekačku s poškozenými ochrannými zařízeními nebo mřížemi nebo bez na- montovaných ochranných prvků, např. nárazníků nebo lapačů trávy.

• Neměňte nastavení motoru a nepřekračujte maxi- mální otáčky motoru.

• Před nastartováním motoru uvolněte motorovou brzdu.

• Nastartuje motor opatrně podle pokynů výrobce. Dbejte na dostatečnou vzdálenost mezi nohama a řezacím nožem.

• Při nastartování nebo spuštění motoru nesmí být sekačka sklopena, pokud není při zákroku nad- zvednutá. V takovém případě sekačku sklopte jen natolik, nakolik je to bezpodmínečně nutné, a zve- dejte pouze stranu vzdálenou od uživatele.

• Nespouštějte motor, pokud stojíte před vyhazova- cím kanálem.

• Nikdy nesahejte rukama nebo nohama na otočné díky nebo pod ně. Zdržujte se vždy mimo dosah vyhazovacího otvoru.

• Nikdy nezvedejte a nepřenášejte sekačku se spuš- těným motorem.

• Vypněte motor a vytáhněte konektor zapalovací svíčky a ujistěte se, že se zastavily všechny pohy- bující se díly: Pokud byste přístroj předali jiné osobě, přiložte k němu prosím i tento návod k obsluze / bezpečnost- ní pokyny. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů. Kdo nesmí přístroj používat:

• děti a jiné osoby, které nejsou obeznámeny s tímto návodem k použití (místní předpisy mohou stanovit minimální věk uživatele)

• osoby pod vlivem alkoholu, drog a léků, osoby una- vené a nemocné Bezpečnostní pokyny pro ručně ovládanou se- kačku na trávu Upozornění

• Pozorně si přečtěte návod k používání. Seznamte se s nastavením a správným používáním stroje.

• Nikdy nedovolte dětem nebo jiným osobám, které nejsou obeznámeny s návodem k použití, aby po- užívaly sekačku. Místní předpisy mohou stanovit minimální věk uživatele.

• Nesekejte nikdy, pokud jsou v blízkosti jiné osoby (zvláště děti) nebo zvířata. Mějte na paměti, že za úrazy nebo rizika, které postihnou ostatní osoby nebo jejich majetek, je odpovědná obsluha přístro- je nebo jeho uživatel.

• Pokud byste zařízení předali jiné osobě, přiložte k němu prosím i tento návod k obsluze.

• Během sečení musíte vždy nosit pevnou obuv a dlouhé kalhoty. Nesekejte naboso nebo v lehkých sandálech.

• Zkontrolujte terén, na kterém budete stroj používat, a odstraňte všechny předměty, které mohou být zachyceny a vymrštěny, jako jsou kameny, hračky, klacky a dráty. m VAROVÁNÍ Benzín je vysoce hořlavý:

• Uchovávejte benzin jen v k tomu určených nádo- bách

• Provádějte čerpání jen ve venkovním prostředí a během plnění nekuřte

• Benzin je nutné naplnit před spuštěním motoru. Bě- hem chodu motoru nebo při horké sekačce se ne- smí otvírat uzávěr nádrže nebo doplňovat benzin.

• Pokud benzin přeteče, je zakázáno zkoušet nastar- tovat motor. Namísto toho musí být stroj odstraněn z plochy, znečištěné benzinem. Je nutné se vyva- rovat jakéhokoliv pokusu o nastartování, než se benzinové výpary odpaří.

• Z bezpečnostních důvodů musí být při poškození vyměněna benzinová nádrž a další uzávěry nádr- že.

• Nikdy benzin neuchovávejte v blízkosti zdroje jis- kření. Používejte vždy certikovaný kanystr. Nene- chávejte benzin v dosahu dětí.

Ohrožení hlukem Poškození sluchu Delší nechráněná práce s přístrojem může vést k po- škození sluchu. – Zásadně noste ochranu sluchu. Chování v případě nouze Při případné nehodě zaveďte příslušně potřebná opatření první pomoci a vyžádejte si co nejrychleji kvalikovanou lékařskou pomoc.

Typ motoru Čtyřtaktní motor / chlazený vzduchem Zdvihový objem: 161 cm³ Pracovní otáčky 2800 min

Výkon 3,0 kW / 4,1 PS Palivo Normální benzín/ bezolovnatý s max. 5 % bioetanolu Objem nádrže 11. Motorový olej SAE 30 / 10W30 Obsah nádrže / olej 0,35 l Přenastavení výšky sečení 25-75 mm / 7násobný Obsah záchytného koše 55 l Šířka řezu 46 cm Hmotnost 28,8 kg Technické změny vyhrazeny! Informace k tvorbě hluku měřené podle příslušných norem: Akustický tlak L

= 82,0 dB(A) Nepřesnost měření K

= 93,1 dB(A) Nepřesnost měření K

= 2,35 dB(A) Používejte ochranu sluchu. Působení hluku může vést ke ztrátě sluchu. Vibrace A

• Používejte pouze bezvadné zařízení.

• Pravidelně provádějte údržbu a čištění zařízení.

• Přizpůsobte svůj styl práce zařízení.

• Přístroj nepřetěžujte.

• Případně nechte zařízení přezkoušet.

• Zařízení vypněte, když se nepoužívá.

• Používejte rukavice. Při delším používání benzínové travní sekačky může dojít k poruše prokrvení způsobené vibracemi (Ray- naudův syndrom). - než uvolníte zablokování nebo odstraníte ucpání ve vyhazovacím kanálu. - než zkontrolujte sekačku na trávu, vyčistíte ji nebo provedete práce na ní. - pokud narazíte na cizí těleso. Vyhledejte poško- zená místa na sekačce a proveďte nutné opravy, než sekačku znovu spustíte a začnete s ní pra- covat. Pokud sekačka na trávu začne vibrovat neobvykle silně, je nutná okamžitá kontrola.

• Vypněte motor: - pokud odcházíte od sekačky na trávu - než doplníte palivo.

• Používání stroje při nadměrné rychlosti může zvý- šit riziko úrazu.

• Postupujte opatrně při nastavování stroje a chraňte si prsty před uvíznutím mezi pohyblivým sekacím nástrojem a nepohyblivými součástmi přístroje.

• Postupujte mimořádně opatrně při sečení na pod- dajné půdě, na blízko ležících smetištích, hrobech a v příkopech.

• Uživatel musí být dostatečně vyškolený v použí- vání, nastavování a obsluze (včetně zakázaných činností).

• Pravidelně kontrolujte přístroj a před každým pou- žitím zjistěte, zda všechna jištění spuštění a tlačít- ka řádně fungují.

• Myslete na to, že nesprávná údržba, použití ne- vhodných náhradních dílů, nebo odstranění či modikace bezpečnostních zařízení mohou vést k poškození přístroje a těžkým zraněním osob, které s ním pracují.

• Myslete na to, že se nesmí manipulovat s bezpeč- nostními systémy nebo zařízeními sekačky na trá- vu ani je deaktivovat.

• Myslete na to, že uživatel nesmí měnit žádná za- pečetěná nastavení regulace otáček motoru ani s nimi manipulovat.

• Používejte pouze řezné nástroje a příslušenství do- poručené výrobcem. Použití jiných pracovních ná- strojů nebo jiného příslušenství může pro uživatele znamenat nebezpečí poranění.

• Sekačku na trávu udržujte neustále v dobrém pro- vozním stavu.

• Je zapotřebí stanovit dostatečné přestávky pro sní- žení zatížení hlukem a vibracemi. Zbytková nebezpečí a ochranná opatření Zanedbání ergonomických zásad Nedbalé používání osobních ochranných pro- středků (OOP) Nedbalé používání nebo vynechání osobní ochranné výstroje může vést k těžkým zraněním. - Noste předepsanou ochrannou výstroj. Lidské chování, chybné chování – Buďte při všech pracích zcela soustředění. m Zbytkové nebezpečí - Nelze nikdy vyloučit. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

7. Sečení se záchytným košem:

Klapku vyhazovacího otvoru (15) zvedněte jed- nou rukou a zavěste záchytný koš na trávu (16) tak, jak znázorňuje obr. 9.

Vytáhněte záchytný koš na trávu (16), pokud je už nasazen, a vložte mulčovací vložku (19), jak je znázorněno na obr. 10-12. Pozor: Kryt bočního výhozu nesmí být při mulčování nasa- zen. Nastavení výšky sečení m Pozor! Změna nastavení výšky sečení se smí provádět pouze s vypnutým motorem a vytaže- ným konektorem svíčky

• Než začnete se sečením, zkontrolujte, zda sečné nástroje nejsou tupé a jejich upevňovací materiál není poškozen.

• Tupé a poškozené sečné nástroje případně vyměň- te jako celou sadu, aby nedošlo k nevyváženosti. Při této kontrole vypněte motor a vytáhněte konek- tor svíčky.

• Výšku sečení nastavíte otočným regulátorem (obr. 13, pol. 14). Lze nastavit 5 různých výšek sečení.

• Vytáhněte nastavovací páčku směrem ven a na- stavte požadovanou výšku sečení. Páčka se za- chytí v požadované poloze (obr. 13). Příprava sekané plochy Před sekáním pečlivě zkontrolujte celou plochu urče- nou k sekání. Odstraňte kameny, klacky, kosti, drá- ty, hračky a ostatní předměty, které by přístroj mohl odmrštit.

m Pozor! Motor je dodáván bez oleje. Před uvedením do provozu proto musíte bezpodmínečně doplnit olej. Používejte k tomu normální univerzální olej (SAE 30). Před každým sečením je nutné zkontro- lovat množství oleje v motoru. Musíte také doplnit benzín, protože ten také není obsažen při dodání.

• Aby se zabránilo nežádoucímu spuštění sekačky na trávu, je vybavena motorovou brzdou (obr. 1, pol. 3), kterou musíte aktivovat, než sekačku na trávu nastartujete. Při uvolnění brzdící páky motoru se tato musí vrátit do výchozí polohy, a tím se auto- maticky vypne motor.

• Zatáhněte brzdovou páčku motoru (3) a silně za- táhněte za lanový startér (17). (Obr. 14) POZOR: Řezací nůž rotuje i při uvolnění brzdové páčky motoru, pokud zatáhnete lanový startér. Údaje o trvání použití nelze v tomto případě stanovit, protože to se může u jednotlivých osob lišit. Tento jev mohou ovlivnit následující faktory:

• Poruchy prokrvení rukou obsluhy

• Nízká vnější teplota

• Dlouhé doby použití Proto se doporučuje nosit teplé pracovní rukavice a dodržovat pravidelné přestávky.

7. Před uvedením do provozu

Montáž dílů. Při dodávce jsou některé díly demontovány. Montáž je jednoduchá, pokud dodržíte následující pokyny. Upozornění! Při montáži a údržbě budete potřebovat následující další nářadí, které netvoří součást dodávky:

• plochá záchytná vanička (na výměnu oleje)

• odměrka 1 litr (olej / odolná proti benzinu)

• benzinový kanystr (5 litrů postačí na cca 6 hodin provozu)

• trychtýř (vhodný pro plnící hrdlo nádrže)

• domácí utěrky (k utření zbytků oleje nebo benzínu; likvidovat na čerpací stanici)

• sací čerpadlo na benzín (plastové provedení, k dis- pozici v obchodech se stavebninami)

• olejnička s ručním čerpadlem (k dispozici v obcho- dech se stavebninami)

• 0,35 l motorového oleje SAE 30 Montáž

1. Sekačku a doplňující díly vybalte z obalu a zkont-

rolujte, zda jsou k dispozici všechny součásti.

2. Dolní posuvné madlo přišroubujte pomocí jedno-

ho šroubku (a), malé příložky (c) a plastové matice (d) po obou stranách sekačky. Dbejte přitom na to, aby hnací lana, která se budou montovat poz- ději, nepřekážela (obr. 2-3).

3. Horní posuvné madlo na dolním posuvném ma-

dlu přišroubujte vždy pomocí jedné rychloupína- cí páky (5), velké příložky (b), malé příložky (c) a plastové matice (d) po obou stranách (obr. 4-5). Dodržujte správný směr xačních šroubů rychlou- pínací páky, aby se zachovala funkčnost rychlou- pínací páky.

4. Úchop lanového startéru (17) zavěste na háky k

tomu určené, jak je zobrazeno na obr. 6.

5. Upevněte startovací lana přiloženými kabelovými

svorkami (18) (obr. 7) na madlo.

6. Zaklapněte záchytný koš na trávu (16) a zaklap-

m VAROVÁNÍ Používejte vždy jen bezpečný benzinový kanystr. Při plnění benzinu nekuřte. Odstraňte veškeré zbytky oleje nebo benzinu, vypněte před plněním benzinu motor a nechte motor několik minut vychladnout. Spuštění motoru (obr. 14)

• Ujistěte se, že kabel zapalování je zapojen ke svíč- ce zapalování.

• Postavte se za motorovou sekačku. Jednou rukou přitlačujte brzdovou páčku motoru (3) k rukojeti, druhou rukou položte na lanový startér.

• Motor spusťte lankovým startérem (17). K tomu účelu zatáhněte rukojeť cca 10-15 cm (dokud ne- pocítíte odpor), poté silně přitáhněte trhnutím. Po- kud nedojde ke spuštění motoru, znovu zatáhněte za držadlo.

• Kvůli ochranné vrstvě na motoru může při prvním použití přístroje dojít k vytvoření malého množství kouře. To je normální jev. Pamatujte: Lehčí start se při nízkých teplotách provádí stlačením sytiče (obr. 20, 21). Používejte jen se studeným motorem! m Pozor!

• Lankový startér nenechte proklouznout zpět.

• Pozor: Za studeného počasí může být nutné zopa- kovat startování několikrát. Vypnutí motoru::

• Při vypnutí motoru uvolněte páčku pohonu (2) a brzdovou páčku motoru (3) a počkejte, dokud se nezastaví nůž.

• Vytáhněte konektor zapalování ze zapalovací svíč- ky (10), aby se zabránilo neúmyslnému spuštění motoru.

• Před dalším spuštěním zkontrolujte lanko motorové brzdy. Zkontrolujte, zda je lanko správně namon- továno. Nalomené nebo poškozené vypínací lanko musí být vyměněno. Před sečením Důležité pokyny:

• Oblečte se správně. Použijte pevnou obuv, ne san- dály nebo tenisky.

• Zkontrolujte sečný nůž. Nůž, který je ohnutý nebo jakkoliv poškozený, musí být nahrazen originálním nožem.

• Naplňte benzinovou nádrž na volném prostranství. Použijte k tomu nálevku a odměrku. Setřete ben- zín, který přetekl.

• Přečtěte si a dodržujte návod k použití i pokyny k motorům a příslušenství. Uložte návod na místo dostupné i jiným uživatelům přístroje.

• Výfukové plyny jsou nebezpečné. Spouštějte motor jen na otevřeném prostranství. Dbejte, aby do nebezpečném prostoru sečného nože nezasahovaly části těla a cizí předměty.

• Pokud je motor v chodu, zatlačte páku pohonu (2) k rukojeti (1) pro zapnutí pohonu sekačky.

• Než začnete se sečením trávníku, měli byste si ten- to postup zopakovat několikrát, abyste se ujistili, že všechno správně funguje. m VAROVÁNÍ Pokaždé, když musíte provést jakékoliv nasta- vení a/nebo opravy na své sekačce na trávu, po- čkejte na úplné zastavení nože. Před každým natavením, údržbou a opravami vypněte motor a vytáhněte konektor zapalovací svíčky. Používání pohonu:

• Motorová brzda (3): K zastavení motoru používejte páku. Jakmile páku uvolníte, automaticky se zasta- ví motor a sečné nože.

• Pro sečení zatáhněte páku pohonu (2) k rukojeti (1). Před samotným sečením je třeba, abyste několikrát zkontrolovali páku startování a vypnutí. Přesvědčte se, že lanko startéru se pohybuje lehce.

• Páka pohonu (2): Pokud páku přesunete, spojka pohonu pojezdu se zavře a travní sekačka se za chodu motoru rozjede. Pro zastavení jedoucí travní sekačky páku pojez- du včas uvolněte. Před prvním sečením se naučte rozjíždění a zastavování tak, abyste se seznámili s chováním sekačky při jízdě. Výstražné upozornění: Sečný nůž rotuje, jakmile se spustí motor. Důležité: Před spuštěním motoru několikrát použij- te motorovou brzdu, abyste se přesvědčili, zda také dobře funguje lanko vypínání. Pamatujte: Motor je dimenzován na řeznou rychlost pro trávu a vyhazování trávy do záchytného koše a dlouhou životnost motoru

• Kontrolujte stav oleje.

• Otevřete víko nádrže a naplňte benzinovou nádrž (6) až k dolnímu bodu plnicího hrdla nádrže cca 1,4 litru benzínu. K plnění používejte trychtýř a odměr- ku. Nepřeplňujte nádrž. Používejte čerstvé, čisté bezolovnaté palivo. V žádném případě nemíchejte olej s benzinem. Po- řizujte pohonné hmoty v množstvích, která mohou být spotřebována během 30 dní, aby bylo možné zaručit čerstvost pohonné hmoty. Pamatujte: Používejte bezolovnatý normální benzin s max. 5 % podílem bioethanolu. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Sklouznutí sekačky na trávu lze zabránit šikmou poloho směrem nahoru. Zvolte výšku sečení podle skutečné výšky trávníku. Sečení provádějte několika průjezdy tak, aby se najednou useklo maximálně 4 cm trávníku. Před provedením jakékoliv kontroly nože musíte vy- pnout motor. Nezapomeňte, že nůž se po vypnutí mo- toru ještě několik sekund točí. Nikdy se nepokoušejte nůž zastavit. Pravidelně kontrolujte, zda je nůž správně upevně- ný, v dobrém stavu a dobře nabroušený. Nabruste ho nebo ho vyměňte, pokud tomu tak není. Pokud nůž v pohybu narazí na nějaký předmět, zastavte sekačku a počkejte, dokud se nůž zcela nezastaví. Poté zkon- trolujte stav nože a držáku nože. Pokud je poškozený, musí být vyměněn. Pokyny k sečení:

• Dávejte pozor na pevné předměty. Může dojít k po- škození sekačky nebo k úrazu.

• Horký motor, výfuk nebo pohon mohou způsobit popáleniny. Proto se jich nedotýkejte.

• Při sečení na svazích nebo strmě klesajících po- zemcích postupujte opatrně.

• Sečte pouze za dostatečné viditelnosti.

• Zkontrolujte sekačku, nůž a ostatní díly, pokud na- jedete na cizí předmět nebo pokud přístroj vibruje silněji než normálně.

• Neprovádějte změny nastavení nebo opravy, aniž by byl předem vypnut motor. Vytáhněte konektor zapalování.

• Na silnici nebo v její blízkosti dávejte pozor na pro- voz. Nenechávejte vypadávat trávu na silnici.

• Vyhněte se místům, na nichž kola nezabírají nebo sekačka má nejistou polohu. Před zpětným pohy- bem se přesvědčte, zda za vámi nejsou malé děti.

• V husté vysoké trávě nastavte nejvyšší výšku se- čení a sečte pomaleji. Před odstraňováním trávy nebo jiných usazenin vypněte motor a vytáhněte kabel zapalování.

• Nikdy nedemontujte prvky, které slouží bezpečnos- ti.

• Nikdy nenalévejte benzín, pokud je motor ještě hor- ký nebo zapnutý. Vyprázdnění záchytného koše Záchytný koš (16) je vybaven ukazatelem plného sta- vu (obr. 16). Ten se otevře proudem vzduchu, který vytváří sekačka v provozu. Pokud se víko (obr. 16) zavře během sečení, je záchytný koš (16) plný a musí být vyprázdněn. V zájmu bezchybného fungování ukazatele naplnění musí být otvory pod víkem vždy čisté a průchodné. Jakmile zůstávají při práci ležet zbytky trávy, je třeba vyprázdnit záchytný koš.

• Ujistěte se, že všechny bezpečnostní prvky jsou k dispozici a správně fungují.

• Přístroj smí obsluhovat pouze osoba, která je k tomu vhodná.

• Sečení mokré trávy může být nebezpečné. Sekejte trávu pokud možno suchou.

• Nařiďte ostatním osobám včetně dětí, aby se nepři- bližovaly k sekačce.

• Nikdy nesekejte za špatné viditelnosti.

• Zvedněte ze země před sečením volně ležící před- měty, jako jsou kameny, hračky, klacky a dráty atd. Pokyny ke správnému sečení m Pozor! Nikdy neotvírejte víko odpadu, jestliže se vyprazdňuje záchytné zařízení a motor ještě běží. Rotující nůž může způsobit úraz. Vždy pečlivě zajistěte klapku vyhazovacího otvoru a záchytný koš na trávu. Při odchodu předem vypněte motor. Vždy dodržujte bezpečnou vzdálenost stanovenou řidítky mezi krytem nože a uživatelem. Při sečení a změnách směru jízdy na svazích a stráních je nutná mimořádná opatrnost. Dbejte na bezpečný postoj, noste obuv s neklouzavými drsnými podrážkami a dlouhé kalhoty. Sekejte vždy kolmo ke svahu. Z bezpečnostních důvodů se nesmí se sekačkou pra- covat na svazích se sklonem přesahujícím 15 stupňů. Postupujte zvláště opatrně při couvání a tažení se- kačky. Nebezpečí klopýtnutí! Mulčování: Při mulčování se sečený materiál rozdrobí v uzavře- ném krytu sekačky a rozmetá se znovu na trávník. Odpadá sběr a likvidace trávy. m UPOZORNĚNÍ Mulčování je možné jen při relativ- ní nízkém trávníku. Při používání funkce mulčování vytáhněte záchytný koš (16) a zasuňte do vyhazovacího otvoru mulčovací adaptér (obr. 10-12/ 19) a znovu zavřete kryt odpadu (15). Sečení Sečení provádějte pouze s ostrými bezvadnými noži, aby nedošlo k roztřepení stébel trávy a žloutnutí tráv- níku. K dosažení čistého řezu jezděte se sekačkou pokud možno v rovných pruzích. Přitom musí mít sečené pruhy několik centimetrů přesah, aby nezůstaly stát žádné pruhy. Spodní stranu krytu sekačky udržujte v čistém stavu a bezpodmínečně odstraňujte zachycenou trávu. Lo- žiska zachycené trávy komplikují startování, zhoršují kvalitu řezu a vyhazování trávy. Na svazích musíte dráhu sečení vést kolmo ke svahu. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Při delším skladování nebo údržbě palivovou nádrž vypusťte. To se provádí venku odsávacím čerpa- dlem na benzín (k dispozici v prodejnách staveb- nin). m VAROVÁNÍ Nikdy nepracujte se spuštěným motorem na vodi- vých součástech zapalování a nedotýkejte se jich. Před prováděním veškerých činností údržby a péče vytáhněte konektor zapalování ze svíčky zapalová- ní. Nikdy neprovádějte jakékoliv práce na zapnutém přístroji. Práce, které nejsou popsány v tomto návodu k obsluze, musí provádět pouze autorizovaný servis. Čištění Sekačka by měla být důkladně vyčištěna po každém použití. Platí to zvláště pro spodní stranu a úchyt nože. Převraťte sekačku na trávu na levou stranu a vyjměte zbytky trávy nebo přístroj vyčistěte násle- dovně vodou.

• Vyjměte mulčovací nástavec / záchytný vak na trá- vu.

• Nasaďte hadicovou přípojku na sekačku (w) a ote- vřete vodovodní kohoutek. (Obr. 23)

• Sekačku nastartujte a po cca 30 minutách sekač- ku opět vypněte. Rotující žací lišta stříká vodu na spodní stranu sekačky a tím ji očistí.

• Zavřete vodovodní kohoutek a sundejte hadicovou přípojku.

• Horní stranu vyčistěte hadrem (nepoužívejte ostré předměty). Upozornění: Než sekačku na trávu převrátíte na stranu, zcela vyprázdněte palivovou nádrž odsáva- cím čerpadlem na benzín. Sekačka na trávu nesmí být sklopena víc než 90 stupňů. Odstraňování nečis- tot a trávy je nejsnadnější hned po sečení. Zaschlé zbytky trávy a nečistoty mohou způsobit narušení se- čení. Zkontrolujte, zda je kanál vývodu trávy zbaven zbytků trávy, případně je odstraňte. Nikdy nečistěte sekačku proudem vody nebo vysokotlakým čističem. Motor musí zůstat suchý. Nesmí se používat agresivní čisticí prostředky jako čističe zastudena nebo čisticí benzín. Nápravy a náboje kol

• Musí být vyčištěny jednou za sezonu a lehce na- mazány. Nůž Z bezpečnostních důvodů svěřte nabroušení, vyvá- žení a montáž nože pouze autorizovanému servisu. Aby bylo dosaženo optimálního pracovního výsledku, doporučujeme nechat zkontrolovat nůž jednou za rok. Výměna nože (obr. 17) Při výměně žacího nástroje se smí používat pouze originální náhradní díly. m VAROVÁNÍ Před vytažením záchytného koše vypněte motor a počkejte na zastavení sečného nástroje. Při vytažení záchytného koše (16) jednou rukou při- držte klapku vyhazovacího otvoru (15) a druhou rukou vytáhněte záchytný koš (16) za držadlo k přenášení (obr. 16). Víko odpadu (15) se při vytažení záchytné- ho koše zavře a uzavře zadní vyhazovací otvor. Pokud v otvoru zůstanou viset zbytky trávy, je pro snadné spuštění motoru účelné popojet sekačkou zpět o cca 1 m. Zbytky nasekané hmoty v komoře se- kačky neodstraňujte rukou nebo nohama, ale vhod- nými pomůckami, např. kartáčem nebo koštětem. K zajištění dobrého sběru musí být po použití vyčiš- těn záchytný koš (16) a zvláště vzduchová mříž ze- vnitř. Záchytný koš (16) se smí vkládat pouze při vypnutém motoru a nehybném sečném nástroji. Víko odpadu (15) zvedněte jednou rukou druhou ru- kou uchopte závěsný koš (16) za rukojeť a zavěste ho shora. (Obr. 9) Po sečení

• Motor nechte nejprve zchladnout, než sekačku odstavíte v uzavřené místnosti. Před uskladněním odstraňte trávu, listí, mazivo a olej. Na sekačce neskladujte jiné předměty.

• Zkontrolujte před dalším použitím všechny šrouby a matice. Uvolněné šrouby musíte pevně utáhnout.

• Záchytný koš (16) před opětovným použitím vy- prázdněte.

• Vytáhněte konektor zapalování, aby nedošlo k ne- povolenému použití.

• Dávejte pozor, aby sekačka nebyla odstavena ve- dle zdroje nebezpečí. Vypouštění plynů může vést k výbuchu.

• Při opravách se smí používat pouze originální díly nebo díly schválené výrobcem (viz adresy na zá- ručním listu).

• V případě delší odstávky sekačky vyprázdněte benzínovou nádrž pomocí odsávacího čerpadla na benzín.

• Provádějte mazání a údržbu přístroje

• Pravidelná pečlivá údržba je nutná k zaručení ne- změněné bezpečnosti a výkonnosti přístroje.

• Dbejte, aby všechny matice, čepy a šrouby byly pevně utaženy a přístroj byl v bezpečném provoz- ním stavu.

• Pravidelně kontrolujte zařízení na zachytávání trá- vy z hlediska opotřebení a ztráty funkčnosti. Pravidelně čistěte záchytný koš vodou a nechte ho dobře vyschnout.

• Z bezpečnostních důvodů vyměňujte opotřebené a poškozené součástky. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Pozor! Při kontrole stavu oleje měrku nešroubujte, jen ji zastrčte po závit. Starý olej musí být zlikvidován podle platných před- pisů. Čištění řemene (obr. 17, 19)

• Odstraňte nůž a kryt pohonu, přičemž odšroubu- jete šrouby.

• Vyčistěte součásti pohonu a klínový řemen jed- nou nebo dvakrát ročně kartáčem nebo stlačeným vzduchem.

• Znovu našroubujte kryt motoru a nůž. Údržba a nastavení lan Lana často mažte a kontrolujte jejich volný chod. Údržba vzduchového ltru (obr. 20) Znečištěné vzduchové ltry snižují výkon motoru omezením přívodu vzduchu do karburátoru. Proto je nezbytná pravidelná kontrola. Vzduchový ltr kontrolujte po každých 25 hodinách provozu a podle potřeby ho vyčistěte. Ve velmi za- prášeném prostředí je nutné kontrolovat vzduchový ltr často. Zvedněte kryt vzduchového ltru a vytáhněte pěnový ltr. Vzduchový ltr vyměňte, aby se zabránilo pronik- nutí předmětů do přívodu vzduchu (obr. 20). Pozor: Vzduchový ltr nikdy nečistěte benzínem nebo hořlavými čisticími prostředky. Vzduchový ltr vyčis- těte jen stlačeným vzduchem nebo vyklepáním. Údržba zapalovací svíčky (obr. 21) Zkontrolujte zapalovací svíčku poprvé po 10 provoz- ních hodinách, zda není znečištěná, a případně ji vy- čistěte měděným kartáčem. Poté svíčku zapalování čistěte po každých 50 hodinách provozu. Vytáhněte konektor zapalovací svíčky krouživým pohy- bem. V y t á h n ě t e s v í č k u (1 0 ) k l í č e m n a s v í č k u z a p a l o v á n í . Nastavte pomocí spárové měrky vzdálenost 0,75 mm (0,030“). Znovu namontujte svíčku zapalování (10) a dbejte, aby nebyla příliš utažená. Brzdová páčka motoru (obr. 1) Motor je opatřen mechanickou brzdou (3), tu je třeba pravidelně kontrolovat. Při puštění brzdové páčky se musí nůž během 7 sekund zastavit, pokud tomu tak není, nesmí se přístroj používat. Obraťte se na auto- rizovaného specializovaného prodejce. Zajistěte, aby se přístroj po celou dobu životnosti na- cházel v bezvadném stavu. Neodborná údržba může vést ke zraněním ohrožujícím život. Při výměně nože používejte rukavice, aby se zabráni- lo řezným poraněním. Nikdy nemontujte jiné nože.

• Před vytažením ostří vyprázdněte nádrž na benzín.

• Uvolněte šroub, aby mohlo být vyměněno ostří.

• Nastavte znovu všechno podle obr. 17. Důkladně utáhněte šroub. Utahovací moment činí 45 Nm. Při výměně ostří vyměňte také šroub ostří. Poškozené nože Pokud nůž navzdory veškeré opatrnosti narazí na překážku, je nutné okamžitě zastavit motor a vytáh- nout konektor zapalování. Sklopte sekačku na stranu a zkontrolujte možné po- škození nože. Poškozené nebo ohnuté nože musí být vyměněny. Nikdy nerovnejte ohnutý nůž. Nikdy ne- pracujte s ohnutým nebo velmi opotřebeným nožem, protože to způsobuje vibrace a může vést k dalšímu poškození sekačky. m Pozor! Při práci s poškozeným nožem hrozí ne- bezpečí zranění. Nabroušení nože Ostří nože lze nabrousit kovovým pilníkem. Aby se zabránilo nevyváženosti, musí broušení provádět pouze autorizovaný odborný servis. Kontrola množství oleje m Pozor! Nikdy nepoužívejte motor bez oleje nebo s příliš málo olejem. Může to způsobit těžké poškození motoru. Používejte pouze motorový olej SAE 30. Kontrola stavu oleje (obr. 18):

• Postavte sekačku na rovnou hladkou plochu.

• Otáčením doleva vyšroubujte měrku oleje (12) a utřete ji. Zastrčte měrku znovu bez šroubování až na doraz do plnicího hrdla.

• Vytáhněte měrku a odečtěte množství oleje ve vo- dorovné poloze. Hladina oleje se musí nacházet mezi maximální a minimální hodnotou na olejové měrce (12). Výměna oleje (obr. 23)

• Výměnu oleje provádějte jednou ročně před zahá- jením sezóny při vypnutém motoru zahřátém na provozní teplotu.

• Používejte pouze motorový olej (SAE 30).

• Vyprázdněte benzinovou nádrž (pomocí odsávací- ho čerpadla na benzín).

• Položte před sekačku na trávu plochou záchytnou vaničku na olej (s objemem min. 1 litr).

• Odšroubujte měrku na olej a sekačku nakloňte tak, aby celý olej vytekl do záchytné vaničky.

• Poté nalijte čerstvý motorový olej až po horní znač- ku olejové měrky (cca 0,35 l), nenalévejte do pří- stroje víc. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Vyprázdněte benzinovou nádrž pomocí odsávací- ho čerpadla na benzín.

• Nastartujte motor a ponechte ho v chodu tak dlou- ho, dokud se nespotřebuje zbylé palivo.

• Po každé sezóně proveďte výměnu oleje. Za tím účelem z teplého motoru odstraňte starý motorový olej a dolijte nový.

• Vyjměte zapalovací svíčku z hlavice válce.

• Pomocí olejničky nalijte cca 20 ml oleje do válce.

• Za startovací lanko tahejte pomalu, aby olej pokryl a chránil válec zevnitř.

• Zapalovací svíčku znovu našroubujte.

• Vyčistěte chladicí žebra válce a kryt.

• Vyčistěte celý přístroj, aby byl chráněn lakový ná- těr.

• Uchovávejte přístroj na dobře větraném místě. Příprava sekačky na přepravu (obr. 22)

• Vyprázdněte benzinovou nádrž pomocí odsávací- ho čerpadla na benzín.

• Nastartujte motor a ponechte ho v chodu tak dlou- ho, dokud se nespotřebuje zbylý benzín.

• Z teplého motoru odstraňte motorový olej.

• Vytáhněte konektor zapalovací svíčky ze zapalova- cí svíčky.

• Vyčistěte chladicí žebra válce a kryt.

• Vytáhněte startovací lanko (17) z háku. Uvolněte rychloupínací páku (5) a sklopte dolů horní ma- dlo. Dbejte přitom na to, aby při sklopení nedošlo k ohnutí lanek.

• Omotejte několikrát vlnitou lepenkou horní i dolní madlo a motor, aby se zabránilo odření.

11. Likvidace a recyklace

Likvidace přepravního obalu Obal chrání přístroj před poškozením při přepravě. Obalové materiály jsou zpravidla zvolené podle eko- logických hledisek a hledisek techniky likvidace a proto jsou recyklovatelné. Vrácení obalu do oběhu materiálu šetří suroviny a snižuje tvorbu odpadu. Části obalu (např. fólie, Styropor®) mohou být ne- bezpečné pro děti. Hrozí nebezpečí udušení! Ucho- vávejte části obalu mimo dosah dětí a co nejrychleji je zlikvidujte. Zařízení a jeho příslušenství se skládají z různých materiálů, jako např. kov a plasty. Vadné součásti zli- kvidujte jako speciální odpad. Zeptejte se ve speciali- zovaném obchodě nebo na správě obce! Oprava Po opravě nebo údržbě se přesvědčte, zda byly na- montovány všechny bezpečnostní prvky a zda jsou v bezvadném stavu. Nebezpečné součásti skladujte mimo dosah jiných osob včetně dětí. Pozor: Podle zákona o záruce na výrobky neručíme za škody způsobené neodbornými opravami nebo nepoužitím originálních náhradních dílů. Obraťte se na oddělení služeb zákazníkům nebo autorizovaného odborníka. Totéž platí i pro součásti příslušenství. Provozní doby Dodržujte předpisy, které upravují provozní dobu se- kaček na trávu a které se mohou lišit v různých loka- litách. Důležité upozornění v případě opravy: Při zpětné dodávce zařízení kvůli opravě dbejte, pro- sím, na to, že zařízení se z bezpečnostních důvodů smí do servisní stanice posílat jen, když neobsahuje benzín a olej. Objednávání náhradních dílů Při objednávání náhradních dílů je třeba vyplnit tyto údaje:

• Výrobní číslo stroje Náhradní díly/příslušenství Nůž sekačky na trávu - č. výrobku: 7911200617 Servisní informace Je nutno dbát na to, že v případě tohoto výrobku ná- sledující díly podléhají opotřebení, které je dáno po- užíváním nebo se tak děje přirozeně, příp. že na ná- sledující díly je pohlíženo jako na spotřební materiál. Díly podléhající opotřebení*: Zapalovací svíčka, vzduchový ltr, benzínový ltr, nůž, klínový řemen

• není nutně zahrnuto v obsahu dodávky!

• Neskladujte sekačku nikdy s palivem v nádrži v bu- dově, v níž by se výpary mohly dostat do kontaktu s otevřeným ohněm nebo jiskrami.

• Nechte nejprve zchladnout motor, než sekačku od- stavíte v uzavřené místnosti.

• Aby se zabránilo požáru, udržujte motor, výfuk a prostor kolem palivové nádrž čistý bez trávy, listí a uniklého maziva (oleje). Příprava k uskladnění sekačky Výstražné upozornění: Neodstraňujte benzín v uza- vřených prostorech, v blízkosti oleje a během kouře- ní. Výpary mohou způsobit výbuch nebo požár. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

12. Odstraňování poruch

Hledání závad Tabulka obsahuje možné závady, jejich možnou příčinu a možnosti nápravy. Pokud přesto nedokážete odstranit pro- blém, poraďte se s odborníkem. m OPATRNĚ! Nejprve vypněte motor a vytáhněte kabel zapalování, než začnete s prohlídkou a seřizováním. m OPATRNĚ! Pokud po seřízení nebo opravě motor běží několik minut, nezapomeňte, že výfuk a jiné součásti jsou horké. Proto se jich nedotýkejte, aby nedošlo k popáleninám. Důležité upozornění v případě opravy: Při zpětné dodávce zařízení kvůli opravě dbejte, prosím, na to, že zařízení se z bezpečnostních důvodů smí do servisní stanice posílat jen, když neobsahuje benzín a olej. Porucha Možná příčina Řešení Neklidný běh, silné vibrace zařízení

• Zkontrolujte úchyt nože

• Vyměňte nůž Motor neběží

• Prázdná palivová nádrž

• Stlačte páčku motorové brzdy

• Zkontrolujte nastavení

• Vyměňte zapalovací svíčku

• Vyprázdněte benzínovou nádrž a nalijte čisté palivo

• Stiskněte sytič (pokud je k dispozici)

• Vyhledejte autorizovaný zákaznický servis Motor běží neklidně

• Znečištěný vzduchový ltr

• Znečištěná zapalovací svíčka

• Vyčistěte vzduchový ltr

• Vyčistěte zapalovací svíčku Trávník žloutne, sečení je nepravidelné

• Příliš malá výška sečení

• Příliš nízká výška sečení

• Vyprázdněte záchytný koš nebo uvolněte ucpané místo www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

17. Štartér s lankovým tiahlom

19. Mulčovacia násada

21. Primerové tlačidlo

• Skontrolujte, či je rozsah dodávky kompletný.

• Používanie kosačky na trávu v búrke je zakázané – nebezpečenstvo zásahu bleskom!

• Neštartujte motor, ak stojíte pred vyhadzovacím kanálom.

• Benzín nikdy neskladujte v blízkosti zdroja iskier. Vždy používajte otestovaný kanister. Zabráňte prí- stupu detí k benzínu.

Typ motora 4-taktový motor/chladený vzduchom Zdvihový objem: 161 cm³ Pracovné otáčky 2800 min

5. Lankové tiahlo upevnite pomocou priložených

káblových úchytiek (18) (obr. 7) na posuvný str- meň.

6. Zberný kôš (16) – odklopte a zaistite plastové

• odmerka 1 liter (odolná voči oleju/benzínu)

• kanvica na olej s ručným čerpadlom (k dispozícii v železiarstvach)

• 0,35 l motorového oleja SAE 30 Montáž

• Motorová brzda (3): Na zastavenie motora použí- vajte páku. Po uvoľnení páky sa motor a rezací nôž zastavia automaticky.

9. Údržba a čistenie

• Benzínovú nádrž vyprázdnite (pomocou odsávacej pumpy benzínu)

• Benzínovú nádrž vyprázdnite pomocou odsávacej pumpy benzínu.

• Benzínovú nádrž vyprázdnite pomocou odsávacej pumpy benzínu.

• Prázdna palivová nádrž

• Vyprázdnite benzínovú nádrž a naplňte čistým palivom

• Stlačte primerové tlačidlo (ak je k dispozícii)

• Vyčistite vzduchový lter
