BRUKSANVISNING 550iBTX HUSQVARNA

-teknologi på side 75

Sådan startes produktet

Sådan startes produktet på side 76

23. Aku (lisatarvik)

-teknologi på side 317

1. Slå på produktet. Se

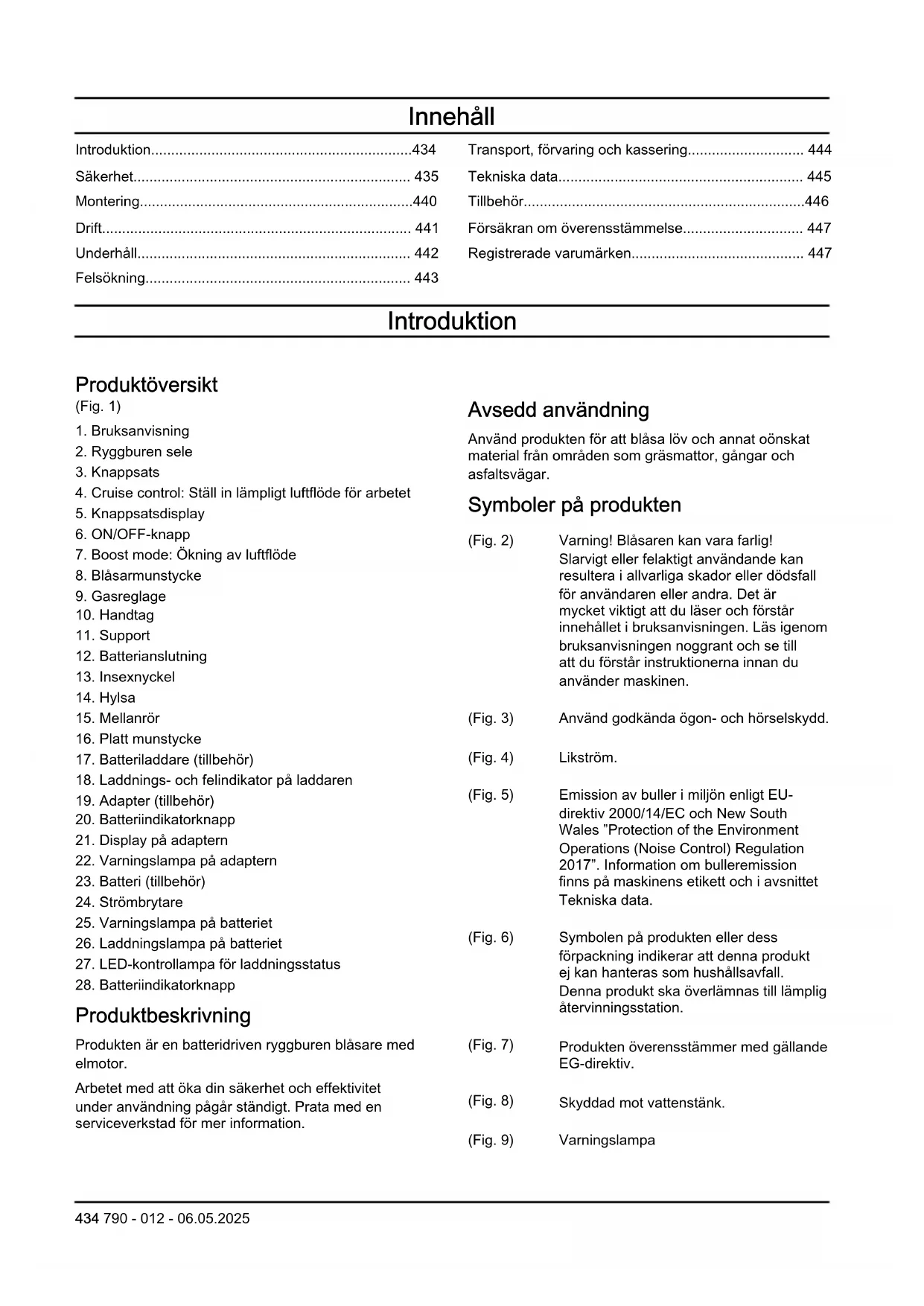

790 - 012 - 06.05.2025 433Innehåll

4. Cruise control: Ställ in lämpligt luftflöde för arbetet

7. Boost mode: Ökning av luftflöde

18. Laddnings- och felindikator på laddaren

26. Laddningslampa på batteriet

27. LED-kontrollampa för laddningsstatus

28. Batteriindikatorknapp

Produktbeskrivning Produkten är en batteridriven ryggburen blåsare med elmotor. Arbetet med att öka din säkerhet och effektivitet under användning pågår ständigt. Prata med en serviceverkstad för mer information. Avsedd användning Använd produkten för att blåsa löv och annat oönskat material från områden som gräsmattor, gångar och asfaltsvägar. Symboler på produkten (Fig. 2) Varning! Blåsaren kan vara farlig! Slarvigt eller felaktigt användande kan resultera i allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i bruksanvisningen. Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder maskinen. (Fig. 3) Använd godkända ögon- och hörselskydd. (Fig. 4) Likström. (Fig. 5) Emission av buller i miljön enligt EU- direktiv 2000/14/EC och New South Wales ”Protection of the Environment Operations (Noise Control) Regulation 2017”. Information om bulleremission finns på maskinens etikett och i avsnittet Tekniska data. (Fig. 6) Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hanteras som hushållsavfall. Denna produkt ska överlämnas till lämplig återvinningsstation. (Fig. 7) Produkten överensstämmer med gällande EG-direktiv. (Fig. 8) Skyddad mot vattenstänk. (Fig. 9) Varningslampa 434 790 - 012 - 06.05.2025(Fig. 10) ON/OFF-knapp (Fig. 11) Boost mode-knapp (Fig. 12) Cruise control-knapp (Fig. 13) Om produkten har trådlös Bluetooth

-symbolen är markerad på etiketten med produktnamnet. Se Trådlös Bluetooth

(Fig. 14) Användaren ska se till att inga män- niskor eller djur kommer närmare än 15meter. Då flera användare arbe- tar på samma ställe ska säkerhetsav- ståndet vara minst 15meter. Blåsaren kan våldsamt kasta iväg föremål som kan studsa tillbaka. Detta kan leda till allvarliga ögonskador om inte rekom- menderad skyddsutrustning används. åååå vv xxxxx Typskylten eller lasertrycket visar se- rienumret. åååå är produktionsåret, vv är produktionsveckan och xxxxx är se- kvensnumret. Produktskada Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Säkerhet i arbetsområdet

• Arbetsområdet ska hållas välordnat och väl belyst. I röriga eller mörka arbetsområden händer det lätt olyckor.

• Använd inte maskiner i explosiva miljöer, t.ex. där det förekommer brandfarliga vätskor, gaser eller damm.Maskiner skapar gnistor som kan antända damm och ångor.

• Håll barn och personer i närheten på avstånd när du använder en maskin. Om du blir distraherad kan du tappa kontrollen. Elsäkerhet

• Maskinens kontakter måste passa i uttaget. Förändra aldrig kontakten på något sätt. Använd inga adapterkontakter med jordade maskiner. Oförändrade stickproppar och motsvarande vägguttag minskar riskerna för elektriska stötar.

• Undvik kroppskontakt med jordade ytor, t.ex. rörledningar, värmeelement, spisar och kylskåp. Risken för elektriska stötar ökar om kroppen är jordad.

• Utsätt inte maskiner för regn eller våta förhållanden. Om vatten tränger in i en maskin ökar risken för elektriska stötar.

• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra maskinen eller för att koppla ur produkten från eluttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektrisk stöt.

• När du använder en maskin utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.

• Om det är oundvikligt att köra en maskin i en fuktig miljö ska du använda en jordfelsbrytare (RCD). Med jordfelsbrytare minskar risken för elektriska stötar. Personligt skydd

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder en maskin. Använd inte en maskin om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder maskiner kan leda till allvarlig personskada.

• Använd personlig skyddsutrustning. Använd alltid ögonskydd. Lämplig skyddsutrustning som

790 - 012 - 06.05.2025

435ansiktsmask, halkfria skyddsskor, hjälm och hörselskydd minskar risken för personskador.

• Förhindra oavsiktlig start. Se till att strömbrytaren är frånslagen innan du ansluter maskinen till en strömkälla och/eller ett batteripack samt innan du tar upp eller bär maskinen. Risken för olyckor är stor om du bär maskiner med fingret på strömbrytaren eller tillför ström till maskiner med strömbrytaren påslagen.

• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på maskinen. Skiftnycklar som lämnas kvar i maskinens rörliga delar kan orsaka personskada.

• Sträck dig inte för långt. Ha alltid stadigt fotfäste och god balans. Det ger dig större kontroll över maskinen i oväntade situationer.

• Använd ordentliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för anslutning av enheter för uppsamling av damm ska du se till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.

• Tillåt inte dig själv att bli för avslappnad, även om du har erfarenhet av regelbunden användning av maskiner, så att du börjar strunta i maskinsäkerheten. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund. Användning och skötsel av maskinen

• Använd inte onödig kraft. Använd den maskin som är rätt för aktuellt syfte. Med rätt maskin utför du ett bättre och säkrare jobb med den hastighet som maskinen är utformad för.

• Använd inte maskinen om du inte kan starta och stänga av den med strömbrytaren. Maskiner som inte kan regleras med strömbrytaren är farliga och måste repareras.

• Koppla bort kontakten från strömkällan och/eller ta bort batteriet (om det kan tas bort) innan du gör några justeringar, byter tillbehör eller förvarar maskiner. Sådana förebyggande säkerhetsåtgärder minskar risken för att maskinen startas oavsiktligt.

• Förvara maskiner utom räckhåll för barn när de inte används. Se till att personer som inte tidigare har hanterat maskinerna eller som inte har läst instruktionerna inte använder dem. Maskiner är farliga om de används av ovana användare.

• Underhåll maskiner och tillbehör. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka maskinens funktion. Om maskinen är skadad ska den repareras innan den används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på maskinerna.

• Håll skärverktyg vassa och rena. Kapmaskiner med vassa eggar som underhålls på rätt sätt kärvar mer sällan och är lättare att styra.

Använd maskinen, tillbehören och delarna enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av maskinen för andra syften än de avsedda kan resultera i en farlig situation.

• Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra maskinen i oväntade situationer. Använda och underhålla batteridrivna maskiner

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

• Använd endast maskiner med särskilt avsedda batteripack. Användning av andra batterier kan innebära risk för skada och brand.

• När batteriet inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.

• Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du kontakta vården. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Använd inte ett batteripack eller en maskin som har skador eller har modifierats. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende vilket kan leda till brand, explosion eller risk för skada.

• Utsätt inte ett batteripack eller en maskin för eld eller för höga temperaturer. Om de utsätts för brand eller temperatur över 130°C kan de explodera.

• Följ alla anvisningar för laddning och ladda aldrig batteripack eller maskinen utanför det temperaturintervall som anges i anvisningarna. Felaktig laddning eller temperaturer utanför det specificerade intervallet kan skada batteriet och öka risken för brand. Service

• Låt en kvalificerad reparatör, som endast använder identiska reservdelar, serva din maskin. På så sätt garanterar du att säkerheten för din maskin upprätthålls.

• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsvarningar för trädgårdsblås, trädgårdssug samt trädgårdsblås/sug

• Före användning: Kontrollera strömsladden och eventuella förlängningssladdar beträffande tecken på skador eller slitage. Rör inte sladden innan

790 - 012 - 06.05.2025du kopplar bort strömförsörjningen. Använd inte

maskinen om sladden är skadad eller sliten. En skadad strömsladd kan orsaka elstötar, brand eller allvarliga skador.

• Använd inte maskinen i dåligt väder, i synnerhet inte vid risk för blixtnedslag. Det minskar risken att träffas av blixten.

• Bär ögonskydd och hörselskydd. Lämplig skyddsutrustning minskar risken för personskador.

• Använd alltid halksäkra skyddsskor när du använder maskinen. Använd aldrig maskinen barfota eller med öppna sandaler. Detta minskar risken för skador på fötterna.

• Använd inte löst sittande kläder eller till exempel halsdukar, snören, kedjor och band som kan dras in i luftintagen. Sätt upp eller täck över långt hår för att se till att det inte dras in i luftintagen. Om något av det som nämns ovan dras in i luftintagen kan risken för personskador öka.

• Håll kringstående personer på avstånd när du använder maskinen. Skräp som slungas iväg kan öka risken för personskador.

• Rikta aldrig lövblåsens munstycke mot människor, husdjur eller fönster. Var extra försiktig när du blåser skräp nära fasta föremål, t.ex. träd, bilar och väggar, som kan göra att skräpet studsar tillbaka. Föremål som slungas iväg kan skada egendom och öka risken för personskador.

• Använd inte maskinen för att blåsa på något som brinner eller ryker, såsom cigaretter, tändstickor eller het aska. Dessa antändningskällor kan öka risken för brand.

• Rör inte fläkten när den fortfarande är i rörelse. Stäng av maskinen och vänta tills fläkten stannar innan du tar bort någon del så att fläkten blottas. Detta minskar risken för skador som orsakas av rörliga delar.

• När du tar bort material som fastnat eller utför service på maskinen ska du se till att strömbrytaren är frånslagen. Om maskinen startar när du tar bort material som har fastnat eller när du utför service kan du skada dig allvarligt. Allmänna maskinsäkerhetsvarningar VARNING: Gå igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer maskinen. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarliga skador.

• Spara alla varningar och instruktioner som referens. I varningarna syftar begreppet ”maskin” på en maskin som antingen är ansluten till en strömkälla (med sladd) eller drivs av batteri (sladdlöst). Använda och underhålla elverktyg

• Använd aldrig en maskin som modifierats så att den ej längre överensstämmer med originalutförandet. Använd aldrig maskinen i närheten av explosiva eller lättantändliga material.

• Använd aldrig en maskin som är defekt. Följ säkerhets-, underhålls- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningar under rubrik Underhåll.

• Använd endast originaltillbehör.

• Se alltid till att ventilationsöppningarna är fria från skräp.

• Samtliga kåpor, skydd och handtag måste vara monterade före start.

• Använd maskinen endast i dagsljus eller under andra väl upplysta förhållanden.

• Använd aldrig maskinen när det är dåligt väder, till exempel tjock dimma, regn, våt mark, kraftiga vindar, extrem kyla och risk för åskväder osv. Extremt varmt väder kan göra att maskinen överhettas. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.

• Om maskinen börjar vibrera onormalt mycket ska du stanna maskinen och ta ur batteriet.

• Gå – spring aldrig. Säkerhetsinstruktioner för drift VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Vänd dig till din återförsäljare eller din serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för.

• Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

• Håll god balans och säkert fotfäste under hela tiden. Sträck dig inte för långt.

• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart du stängt av produkten.

• Använd inte produkten nära öppna fönster.

• Visa personer i din omgivning hänsyn genom att undvika att använda produkten under olämpliga tidpunkter, exempelvis sent på kvällen eller tidigt på morgonen. Följ lokala föreskrifter och bestämmelser.

• Använd produkten med lägsta möjliga luftflöde. Det är sällan nödvändigt att använda fullt luftflöde. Många arbetsmoment kan utföras med halvt luftflöde. Ett lägre luftflöde innebär mindre buller och

790 - 012 - 06.05.2025

437mindre damm, och det är också lättare att ha kontroll över det skräp som samlas ihop/flyttas.

• Under dammiga förhållanden ska ytan fuktas lätt när produkten används.

• Använd en kratta eller en sopkvast för att lösgöra fastsittande skräp från marken.

• Håll blåsrörets mynning så nära marken som möjligt.

• Var medveten om din omgivning. Rikta produkten bort från personer, djur, lekplatser, bilar osv.

• Minimera blåstiden genom att fukta dammiga områden lätt eller med hjälp av sprututrustning.

• Var medveten om vindriktningen. Arbeta i vindens riktning för att underlätta ditt arbete.

• Stäng av produkten och ta ur batteriet om produkten börjar vibrera onormalt.

• Att använda lövblåsen för att flytta stora högar är tidsödande och skapar onödigt buller.

• Städa upp efter dig. Försäkra dig om att du inte har blåst in skräp på någons tomt.

• Spring inte med produkten.

• Den kraftiga luftströmmen kan förflytta föremål med sådan hastighet att de kan studsa tillbaka och leda till allvarliga ögonskador. (Fig. 15)

• Rikta inte luftflödet mot människor eller djur.

• Stanna motorn innan du monterar eller demonterar tillbehör eller andra delar.

• Håll alla delar av kroppen borta från heta ytor.

• Ställ aldrig ner produkten när den är påslagen utan att du har uppsikt över den.

• Stoppa maskinen och ta bort batteriet. Se till att alla rörliga delar har stannat helt:

• när du lämnar maskinen

• innan du åtgärdar blockeringar eller rengör utkastet

• innan du kontrollerar, rengör eller arbetar på maskinen.

• Stäng omedelbart av strömkällan och låt maskinen stanna om klippmekanismen träffar främmande föremål eller om maskinen ger ifrån sig ovanliga ljud eller vibrationer. Koppla bort batteriet från maskinen och vidta följande åtgärder innan du startar och använder maskinen igen:

• Undersök om det finns skador.

• Byt ut eller reparera skadade delar.

• Kontrollera och dra åt lösa delar.

• Stäng av strömkällan och koppla bort maskinen från batteriet innan du tar bort oönskat material om maskinen blir igensatt.

• Transportera inte maskinen när strömförsörjningen är påslagen.

• Luta inte maskinen när strömförsörjningen är påslagen.

• Lövblåsen får inte användas av personer som står på en stege eller ställning. (Fig. 16)

• Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.

• Varning för utslungade föremål. Stenar, skräp m.m. kan kastas upp i ögonen och vålla blindhet eller allvarliga skador.

• Du kan öka säkerheten när du laddar produkten genom att använda en jordfelsbrytare. Jordfelsbrytare är till för att skydda operatören om ett elektriskt fel skulle uppstå.

• Denna produkt utmärker sig genom sin låga vibrationsbelastning. Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, ”kittlingar”, ”stickningar”, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder.

• Använd endast produkten för det arbete den är avsedd för.

• Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångssätt, skall du rådfråga en expert innan du fortsätter.

• Använd endast produkten i dagsljus eller vid god belysning.

• Stå stadigt i sluttningar.

• Samtliga kåpor, skydd och handtag måste vara monterade före start.

• Ett skadat eller felaktigt skydd kan orsaka skador. Använd inte någon produkt som inte har ett godkänt skydd monterat. Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Långvarig exponering för buller kan ge hörselskador. Batteridrivna produkter är i allmänhet relativt tysta men skador kan uppstå genom en kombination av ljudnivå och långvarig användning. Husqvarna rekommenderar att användaren har hörselskydd vid användning av produkten under en längre sammanhängande period av dagen. Personer som

790 - 012 - 06.05.2025använder produkten kontinuerligt och regelbundet

bör kontrollera hörseln regelbundet. (Fig. 17) VARNING: Hörselskydd begränsar förmågan att höra ljud och varningssignaler.

• Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA eller SS-EN 166 i EU- länder. (Fig. 18)

• Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna.

• Ha första förband nära till hands. (Fig. 19)

• Andningsskydd ska användas då det finns risk för damm. Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• I detta avsnitt beskrivs produktens säkerhetsfunktioner, dess syfte samt hur kontroller och underhåll ska utföras för att säkerställa att den fungerar korrekt. Se anvisningarna under rubriken Produktöversikt på sida 434 för att få reda på var dessa delar är placerade på produkten.

• Produktens livslängd kan förkortas och risken för olyckor kan öka om underhåll av produkten inte utförs på rätt sätt och om service och/eller reparationer inte utförs av specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information.

• Använd aldrig en produkt med skadade säkerhetskomponenter. Produktens säkerhetsutrustning ska kontrolleras och underhållas som beskrivs i detta avsnitt. Om din produkt inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

• All service och reparation av produkten kräver specialutbildning. Detta gäller särskilt produktens säkerhetsutrustning. Om produkten inte klarar någon av nedan listade kontroller ska du uppsöka en serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om återförsäljaren som säljer produkten inte är en serviceverkstad kan du fråga dem om närmaste serviceverkstad. Kontrollera användargränssnittet

1. Håll ON/OFF-knappen (A) intryckt. (Fig. 20)

a) Produkten är påslagen när lysdioden (B) lyser. b) Produkten är avstängd när lysdioden (B) är släckt.

Felsökning på sida 443 om varningsindikatorn (C) lyser eller blinkar. Kontrollera gasreglaget

• Tryck in och släpp gasreglaget för att se till att det rör sig fritt. (Fig. 21) Säkerhet vid användning av sele Använd alltid selen när du använder produkten. Om du inte använder selen kan du inte använda produkten på ett säkert sätt. Det kan leda till att du skadar dig själv eller andra. Se till att midjebältet och bröstremmen är knäppta och rätt justerade. Det finns en risk för att bältet dras in i fläkten på produkten om det är öppet. (Fig. 22) Säkerhet, batteriladdare VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Risk för elektriska stötar eller kortslutning om säkerhetsinstruktionerna inte följs.

• Använd ett godkänt jordat uttag som inte är skadat.

• Använd endast godkända Husqvarna-batteriladdare för att ladda godkända batterier från Husqvarna. Instruktioner finns i Godkända batteriladdare på sida

• Försök inte plocka isär batteriladdaren.

• Använd inte en batteriladdare som har skador eller inte fungerar korrekt.

• Lyft inte batteriladdaren i strömkabeln. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i strömkabeln.

• Ha inga sladdar och skarvsladdar nära vatten, olja och skarpa kanter. Var uppmärksam så att inte kabeln kläms i dörrar, stängsel eller liknande.

• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Se till att batteriladdaren inte är övertäckt. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand.

• Ladda endast batteriet inomhus där den inte utsätts för solljus och på en plats med bra luftflöde. Ladda inte batteriet utomhus. Ladda inte batteriet vid fuktiga förhållanden.

• Använd endast batteriladdaren i temperaturer mellan 5°C (41°F) och 40°C (104°F). Använd laddaren i en miljö med bra luftflöde, som är torr och fri från damm.

790 - 012 - 06.05.2025

439• Placera inte föremål i kylningsöppningar på batteriladdaren.

• Anslut inte batteriladdarens kontakter till metallföremål eftersom batteriladdaren kan kortslutas.

• Använd godkända vägguttag som inte är skadade. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

• Ta ur batteriet innan du utför underhåll, övriga kontroller eller monterar produkten.

• Användaren får endast utföra underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Kontakta en serviceverkstad för underhåll och service av större omfattning.

• Se till att alla muttrar, bultar och skruvar är åtdragna för att vara säker på att produkten är i säkert och funktionsdugligt skick.

• Byt ut utslitna eller skadade delar.

• Om du inte utför underhåll minskas produktens livscykel och risken för olyckor ökar.

• Särskild utbildning krävs för allt service- och reparationsarbete, särskilt för produktens säkerhetsanordningar. Om inte alla kontroller i den här bruksanvisningen är godkända efter underhåll ska du kontakta en serviceverkstad. Vi garanterar att det finns professionella reparationer och service tillgängliga för din produkt.

• Använd endast originaldelar. Montering Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten. Montera röret och handtaget på produkten

1. Sätt klämman (A) på det flexibla röret (B) och sätt

fast det flexibla röret på blåsutloppet (C). (Fig. 23)

2. Se till att du sätter klämskruven (D) så som bilden

visar. Dra åt skruven.

3. Fäst transportremmen (E) på guidespåret på

kulleden (F). (Fig. 24)

4. Sätt klämman (G) på det flexibla röret (B) och fäst

kulleden (F). (Fig. 25)

5. Se till att du sätter klämskruven (H) så som bilden

visar. Dra åt skruven.

6. Rikta in vreden (I) på vardera sidan om kulleden (F).

7. Fäst reglagehandtaget (J) i guidespåret (K) på

kulleden (F). Se till att skruven på reglagehandtaget är på undersidan av manöverröret.

8. Dra åt skruven på reglagehandtaget helt.

9. Anslut mellanröret (L) till kulleden (F). Se till att

vredet (I) är i linje med guidespåret på mellanröret. (Fig. 27)

10. Vrid mellanröret helt för att låsa manöverröret och

11. Anslut blåsröret (M) till mellanröret. Se till att

vredet (N) på mellanröret pekar uppåt och går in i guidespåret på blåsröret.

12. Vrid blåsröret helt för att låsa mellanröret och

13. Fäst hylsan runt det flexibla röret och kabeln så som

visas på bilden. Stäng blixtlåset. (Fig. 28) Justera selen En korrekt justerad sele och produkt underlättar användning. Justera selen för bästa arbetsposition.

1. Sätt på dig produktens sele. (Fig. 29)

2. Fäst höftremmen med klämman (C). Dra åt remmen

tills produktens vikt är på dina höfter.

3. Spänn sidoremmarna (B) tills produkten sitter tätt

4. Fäst bröstremmen i klämman (A).

Ställa in produkten i transportläge

1. Vrid blåsarröret moturs tills det pekar uppåt. (Fig. 30)

2. Fäst transportklämman.

440 790 - 012 - 06.05.2025Drift Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du använderprodukten. Husqvarna Connect Husqvarna Connect är en kostnadsfri app för mobilaenheter. Husqvarna Connect-appen utökar funktionernaför Husqvarna-produkten• Mer produktinformation.• Information om, och hjälp med, produktdelar ochservice. Börja använda Husqvarna Connect 1. Ladda ner Husqvarna Connect-appen på din mobilaenhet.2. Utför registreringen i Husqvarna Connect-appen.3. Följ instruktionerna i Husqvarna Connect-appen föratt ansluta och registrera produkten. Notera: Husqvarna Connect-appen är inte tillgänglig för hämtning på alla marknader. Prata meden serviceverkstad för mer information. Husqvarna Fleet Services

Husqvarna Fleet Services är en molnlösning som gerden fleet-ansvariga en översikt över alla produkter. Förmer information om Husqvarna Fleet Services

på dinmobila enhet.2. Logga in i Husqvarna Fleet Service -appen.3. Följ instruktionerna för hur du parkopplar produktenmed Husqvarna Fleet Service

-teknik Produkter med inbyggd trådlös Bluetooth -teknik kananslutas till mobila enheter vilket möjliggör ytterligarefunktioner.Symbolen för trådlös Bluetooth

-teknik visas när dinmobila enhet är ansluten till produkten.(Fig. 13) Notera: MolnlösningenHusqvarna Fleet Service

inte tillgänglig på alla marknader. Ladda batteriet Notera: Ladda batteriet om det är första gången du använder det. Ett nytt batteri är endast 30% laddat. OBSERVERA: Ladda endast batteriet om den omgivande temperaturen är mellan5 och 40°C.1. Se till att batteriet är torrt.2. Anslut batteriet till adaptern. (Fig. 31)3. Sätt adaptern i batteriladdaren.4. Se till att den gröna laddningslampan påbatteriladdaren tänds. Det innebär att adaptern ochbatteriet är anslutna på rätt sätt.5. När alla lampor på batteriet är tända och det står”100%” på adaptern är batteriet fulladdat.Laddningsstatusen visas i steg om 1% på adaptern.Eventuellt kan det finnas små avvikelser i början avladdningen.6. Koppla bort batteriladdaren från eluttaget genom attdra i kontakten. Dra ej i kabeln.7. Ta bort batteriet från batteriladdaren.8. Ta bort batteriet från adaptern. Ansluta batteriet till produkten VARNING: Använd endast Husqvarna- originalbatterier i produkten.1. Se till att batteriet är fulladdat.2. Dra ut låshandtagen.3. Sätt i batteriet i ryggsäckshållaren. (Fig. 32)4. Tryck in låshandtagen för att låsa batteriet.5. Anslut kabeln till kontaktdonet.6. Placera kabeln i klämman på ryggsäckshållaren. Starta produkten 1. Tryck på strömbrytaren på det ryggburna batteriet föratt starta det ryggburna batteriet. Fortsätt inte medstegen nedan förrän de gröna lysdioderna är tända. Notera: När det ryggburna batteriet startas tardet ungefär fyra sekunder innan det kommer igång.Under starten sätter fläktarna igång och de grönalysdioderna på batteriet blinkar. När de grönalysdioderna på batteriet tänds är produkten redo förstart.790 - 012 - 06.05.2025 4412. Håll ON/OFF-knappen intryckt tills de gröna lysdioderna i användargränssnittet tänds. (Fig. 33) Stoppa produkten

1. Släpp gasreglaget.

2. Håll ON/OFF-knappen intryckt tills den gröna

3. Ta bort kabeln från klämman på rycksäckshållaren.

4. Dra i låshandtagen för att låsa upp batteriet. (Fig. 34)

5. Koppla ur kabeln från kontaktdonet.

6. Ta ur batteriet från produkten.

Notera: Om det ryggburna batteriet inte används under mer än 30 minuter slås det av automatiskt. Tryck på strömbrytaren på det ryggburna batteriet för att starta det ryggburna batteriet. Använda produkten

1. Tryck på gasreglaget för att välja optimalt luftflöde

för ditt arbete. (Fig. 21)

2. Tryck på Cruise control-knappen för att ställa in valt

luftflöde. Lysdioden tänds. (Fig. 35)

3. Fortsätt att arbeta med det valda luftflödet. Du

behöver inte trycka på gasreglaget.

4. Tryck på gasreglaget för att öka luftflödet. När

gasreglaget släpps återgår luftflödet till det luftflöde som ställdes in i steg 2.

5. Släpp gasreglaget och tryck på Cruise control-

knappen för att stoppa Cruise control-funktionen. Öka luftflödet till max

1. Ställ in produkten på ON. Se

Starta produkten på sida 441

2. Tryck på Boost mode-knappen för att aktivera

maximalt luftflöde när gasreglaget trycks in. Lysdioden tänds för att visa att Boost mode- funktionen är på. Boost mode-funktionen har ingen tidsbegränsning. (Fig. 36)

3. Tryck på Boost mode-knappen igen för att stänga av

Boost mode-funktionen. Underhåll Introduktion VARNING: Innan du utför något underhållsarbete måste du läsa och förstå kapitlet om säkerhet. Underhållsschema Nedan följer en lista över de underhållssteg som ska utföras på produkten. Utöver det underhåll som beskrivs i underhållsschemat ska du låta en Husqvarna-serviceverkstad utföra service på produkten regelbundet. Kontakta en Husqvarna serviceverkstad för information om serviceintervallen. Underhåll Dagligen Varje vecka Varje månad Rengör produkten utvändigt med en ren och torr trasa. Använd inte vatten. X Håll handtagen torra och rena. Ta bort olja eller fett. X Kontrollera att ON/OFF-knappen fungerar som den ska och inte är skadad. X Se till att gasreglaget fungerar korrekt. X Se till att muttrar och skruvar är åtdragna. X Se till att frigöringsknapparna på batteriet fungerar och låser batteriet på plats. X Se till att kopplingarna, anslutningarna och kablarna inte är skadade. Ta bort smuts.

Kontrollera att batterianslutningarna inte är skadade. X Kontrollera luftintaget

1. Se till att luftintaget inte är igensatt. (Fig. 37)

2. Stäng av enheten och ta bort oönskat material om

det behövs. 442 790 - 012 - 06.05.2025OBSERVERA: Ett igensatt luftintag minskar produktens prestanda och kan göra att motorn blir för varm. Rengöra produkten, batteriet och batteriladdaren

1. Rengör produkten med en torr trasa efter

2. Rengör batteriet och batteriladdaren med en torr

trasa. Håll batteriets styrspår rena.

3. Se till att dessa delar är rena innan batteriet ansluts

till batteriladdaren eller produkten: a) Uttagen på det ryggburna batteriets kabel. b) Uttagen på det ryggburna batteriets adapter. c) Uttagen på batteriladdaren. d) Uttagen på den ryggburna blåsaren. Felsökning Användargränssnitt Användargränssnitt Eventuella fel Möjlig åtgärd Grön lysdiod blinkar Låg batterispänning. Ladda batteriet. Röd lysdiod för fel blinkar Temperaturavvikelse. Låt produkten svalna. Produkten startar inte Smuts i batteriets kontakter. Rengör med tryckluft eller en mjuk borste. Batteriet är av. Starta batteriet. Röd lysdiod för fel blinkar Produkten behöver service. Kontakta en serviceverkstad. Batteri Symptom Orsak Lösning Varningslampan på batteriet blinkar. Temperaturavvikelse: batteriet är för kallt eller varmt för att användas. Låt batteriet svalna eller ta in det in- omhus för att värma det. När batteriet har rätt temperatur kan du använda det. Använd batteriet vid omgivnings- temperaturer mellan -10 och 40°C. Batteriet är tomt. Ladda batteriet. Varningslampan på batteriladdaren börjar lysa. För stor battericellskillnad (1V). Prata med en återförsäljare. Batteriet startar inte. Batterisäkringen har gått. Byt ut säkringen. Se batteriets bruks- anvisning.

790 - 012 - 06.05.2025 443Felsökning av batteriladdaren 40-C750X

Eventuella fel Möjlig åtgärd Laddningsindikatorn på laddaren är gul. Batterifelsindikatorn blinkar eller bat- teriets temperaturindikator lyser. Temperaturavvikelse: batteriet är för kallt eller varmt för att användas eller laddas. Om batteriet är för varmt, håll det anslutet till laddaren. Laddarens in- byggda fläkt sänker temperaturen i batteriet. När batteriet når den re- kommenderade temperaturen startar laddningen automatiskt. Om batteriet är för kallt, flytta det in- omhus. När batteriet når den rekom- menderade temperaturen, fortsätt laddningen. Följ temperaturintervallet för använd- ning, se batteriladdarens bruksanvis- ning. Utsätt inte laddaren för solljus. Om problemet fortsätter kontaktar du en Husqvarna-serviceverkstad. Laddningsindikatorn på laddaren är gul. Batterifelsindikatorn på batteriet lyser. Batteriet har ett kritiskt fel. Kontakta en Husqvarna-serviceverk- stad. Laddningsindikatorn på laddaren är röd. Laddaren har ett kritiskt fel. Kontakta en Husqvarna-serviceverk- stad. Transport, förvaring och kassering Transport och förvaring

• Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.

• Tala med en person med särskild utbildning i farliga material innan du skickar produkten. Följ alla tillämpliga nationella föreskrifter.

• Ta ur batteriet vid förvaring eller transport.

• Rengör produkten och gör en fullständig service innan du ska förvara produkten under en längre tid.

• Förvara endast apparaten på en torr plats.

• Sätt fast produkten under transport. Avfallshantering Symbolen innebär att produkten inte är hushållsavfall. Återvinn den via ditt lokala uppsamlingssystem för elektrisk och elektronisk utrustning. Detta bidrar till en korrekt hantering av avfall när dess livstid är slut. Kontakta lokala myndigheter, hushållsavfallstjänster, din verkstad eller återförsäljare för information. Felaktig kassering kan ha en negativ påverkan på miljön och människors hälsa på grund av potentiell förekomst av farliga ämnen. Notera: Symbolen visas på produkten eller produktens förpackning.

Felsökningen kan skilja sig åt för andra laddarmodeller. Se bruksanvisningen för batteriladdaren för informa- tion om hur du använder batteriladdaren. Använd endast godkända batteriladdare från Husqvarna. 444 790 - 012 - 06.05.2025Tekniska data Tekniska data 550iBTX Motor Motortyp BLDC (borstlös) 36 V Vikt Vikt utan batteri och munstycke, kg/lb 6,3/13,9 Bulleremission

Ljudeffektnivå, uppmätt dB(A) 95 Ljudeffektnivå, garanterad L

dB(A) 96 Vattenskyddsnivå Allvädersanvändning Ja IPX4

Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt SS-EN ISO 11203 och SS-EN ISO 22868, dB(A):

Vibrationsnivåer i handtag, uppmätt enligt SS-EN ISO 22867, m/s

0,1 Fläktprestanda Luftflöde i normalt läge med runt standardmunstycke, m

/min 12,8 Luftflöde i Boost mode med runt standardmunstycke, m

/min 15,6 Maximal lufthastighet i normalt läge med runt standardmunstycke, m/s eller mph 54 eller 120,8 Maximal lufthastighet i Boost mode med runt standardmunstycke, m/s eller mph 66 eller 147,6 Maximal blåskraft i normalt läge med runt standardmunstycke, N 14 Maximal blåskraft i Boost mode med runt standardmunstycke, N 21 Radiofrekvensdata för Bluetooth

Bulleremission till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG. Rapporterad ljudeffektnivå för maskinen har uppmätts med den originalutrustning som ger den högsta nivån. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresultatet och variationen mellan olika maskiner av samma modell enligt direktiv 2000/14/EG.

Husqvarnas handhållna batteriprodukter märkta med IPX4 uppfyller dessa krav på produktgodkännandenivå

Rapporterade data för ekvivalent ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvi- kelse) på 3dB(A).

Rapporterade data för vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 2 m/s

Uteffekt, max dBm 0 0 Buller- och vibrationsdata fastställs baserat på det maximala varvtalet. Godkända batterier Batteri BLi 950X Typ Litiumjonbatteri Batterikapacitet, Ah 31.1 Nominell spänning, V 36 Vikt, kg 6.9 Godkända batteriladdare Batteriladdare QC330 QC500 40-C750X Ingående spänning, V 100–240 100–240 100–240 Frekvens, Hz 50–60 50–60 50–60 Effekt, W 330 500 750 Tillbehör Godkända tillbehör Godkända tillbehör Typ Art.nr. Munstycke (längd) Platt munstycke (600mm) 579 79 75-01 Runt munstycke med metallring (300 mm) 586 10 63-01 Ljuddämpare för munstycke (400 mm) 589 81 17-01 Munstycke 576 58 18-01 Handtag Handtag 544 40 00-04 446 790 - 012 - 06.05.2025Försäkran om överensstämmelse Försäkran om överensstämmelse Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar på eget ansvar att produkten: Beskrivning Handhållen batteridriven ryggburen lövblås Varumärke Husqvarna Typ/Modell 550iBTX Identifiering Serienummer daterade 2025 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Lagstiftning Beskrivning 2006/42/EC ”om maskiner” 2014/30/EMC ”angående elektromagnetisk kompatibilitet” 2011/65/EU ”om begränsning av farliga ämnen” 2000/14/EC ”angående buller utomhus” 2014/53/EU ”angående radioutrustning”* och att följande standarder och/eller tekniska specifikationer tillämpas: EN 62841-1:2015/A11:2022 (IEC 62841-1:2014), IEC 62841-4-6: 2022, EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011+AC:2012, EN 15503:2009+A2:2015, EN IEC 63000:2018. *För produkter med Bluetooth

-funktionalitet: ETSI EN 301 489-1 v.1.9.2, ETSI EN 301 489-17 v.3.2.4, ETSI EN 300 328 v.2.2.2 SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sverige har även intygat överensstämmelse med bilaga V till rådets direktiv 2000/14/EC. Information om bulleremissioner finns i Tekniska data på sida 445

Huskvarna, 2025-02-28 Stefan Holmberg, R&D Director, Technology Management, Husqvarna AB Ansvarig för teknisk dokumentation Registrerade varumärken Ordmärket och logotypen Bluetooth

är registrerade varumärken som ägs av Bluetooth SIG, inc , och all användning av sådana märken av Husqvarna sker med licens.

19. Adaptör (aksesuar)
