LIETOŠANAS INSTRUKCIJA 550iBTX HUSQVARNA

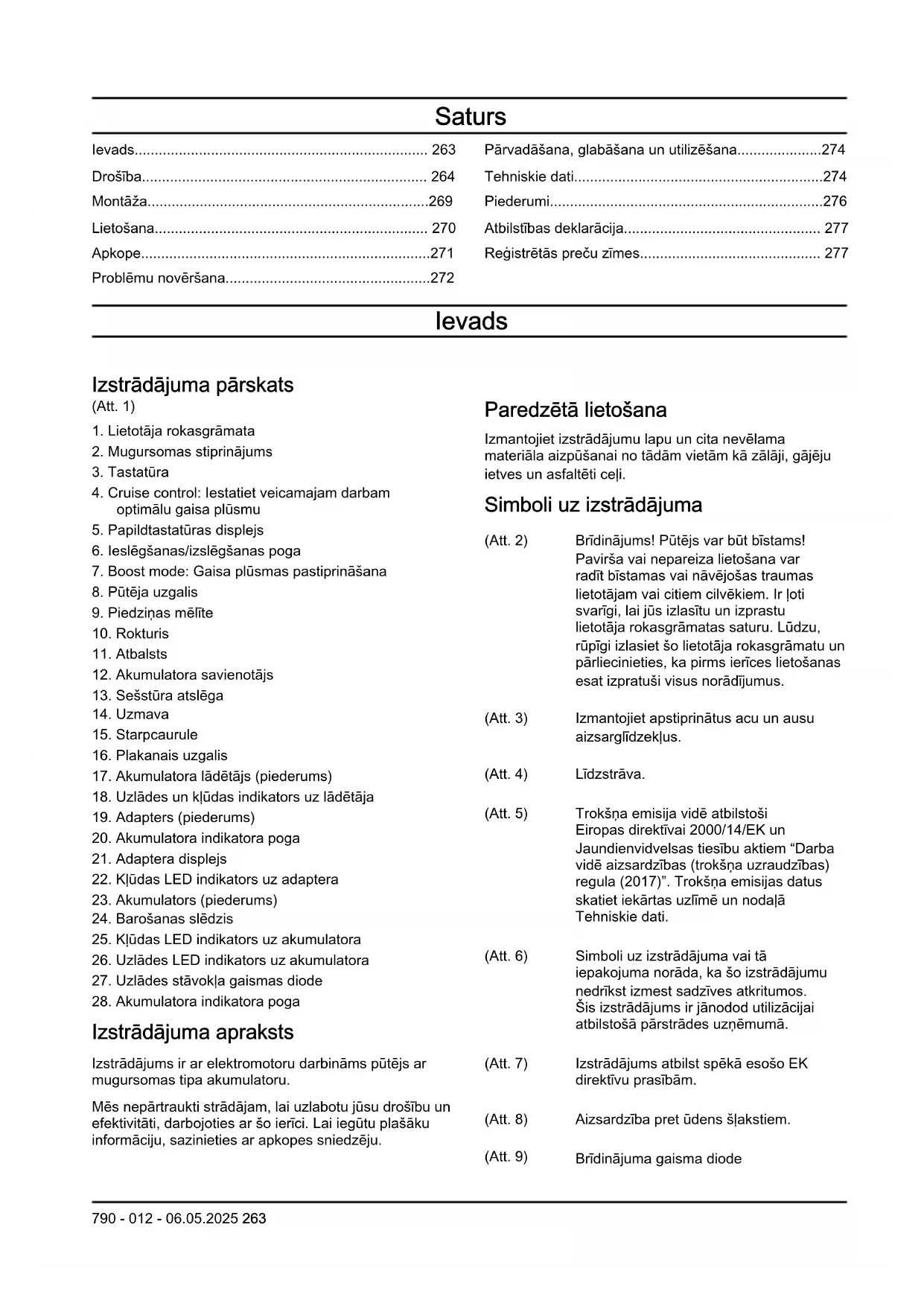

1. Lietotāja rokasgrāmata

2. Mugursomas stiprinājums

optimālu gaisa plūsmu

5. Papildtastatūras displejs

6. Ieslēgšanas/izslēgšanas poga

7. Boost mode: Gaisa plūsmas pastiprināšana

12. Akumulatora savienotājs

13. Sešstūra atslēga

17. Akumulatora lādētājs(piederums)

18. Uzlādes un kļūdas indikators uz lādētāja

24. Barošanas slēdzis

27. Uzlādes stāvokļa gaismas diode

28. Akumulatora indikatora poga

Izstrādājuma apraksts Izstrādājums ir ar elektromotoru darbināms pūtējs ar mugursomas tipa akumulatoru. Mēs nepārtraukti strādājam, lai uzlabotu jūsu drošību un efektivitāti, darbojoties ar šo ierīci. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju. Paredzētā lietošana Izmantojiet izstrādājumu lapu un cita nevēlama materiāla aizpūšanai no tādām vietām kā zālāji, gājēju ietves un asfaltēti ceļi. Simboli uz izstrādājuma (Att. 2) Brīdinājums! Pūtējs var būt bīstams! Pavirša vai nepareiza lietošana var radīt bīstamas vai nāvējošas traumas lietotājam vai citiem cilvēkiem. Ir ļoti svarīgi, lai jūs izlasītu un izprastu lietotāja rokasgrāmatas saturu. Lūdzu, rūpīgi izlasiet šo lietotāja rokasgrāmatu un pārliecinieties, ka pirms ierīces lietošanas esat izpratuši visus norādījumus. (Att. 3) Izmantojiet apstiprinātus acu un ausu aizsarglīdzekļus. (Att. 4) Līdzstrāva. (Att. 5) Trokšņa emisija vidē atbilstoši Eiropas direktīvai 2000/14/EK un Jaundienvidvelsas tiesību aktiem “Darba vidē aizsardzības(trokšņa uzraudzības) regula(2017)”. Trokšņa emisijas datus skatiet iekārtas uzlīmē un nodaļā Tehniskie dati. (Att. 6) Simboli uz izstrādājuma vai tā iepakojuma norāda, ka šo izstrādājumu nedrīkst izmest sadzīves atkritumos. Šis izstrādājums ir jānodod utilizācijai atbilstošā pārstrādes uzņēmumā. (Att. 7) Izstrādājums atbilst spēkā esošo EK direktīvu prasībām. (Att. 8) Aizsardzība pret ūdens šļakstiem. (Att. 9) Brīdinājuma gaisma diode

790 - 012 - 06.05.2025 263(Att. 10)

Ieslēgšanas/izslēgšanas poga (Att. 11) Poga Boost mode (Att. 12) Poga Cruise control (Att. 13) Ja izstrādājums ir aprīkots ar Bluetooth

bezvadu tehnoloģiju. Izstrādājuma nosaukuma uzlīmē būs simbols Bluetooth

. Skatiet šeit: Bezvadu tehnoloģija Bluetooth

(Att. 14) Pūtēja lietotājam jānodrošina, lai citi cilvēki vai dzīvnieki neatrastos tuvāk par 15metriem no darba vietas. Ja vairāki ierīces lietotāji strādā vienā dar- ba vietā, drošības attālumam ir jābūt ne mazākam par 15metriem. Pūtējs ar lielu spēku var izsviest priekšmetus, kas, atsitoties, var atlēkt. Nelietojot at- bilstošu drošības aprīkojumu, tas var radīt smagas acu traumas. yyyy ww xxxxx Datu plāksnītē vai lāzera izdrukā ir no- rādīts sērijas numurs. yyyy ir ražoša- nas gads, ww ir ražošanas nedēļa un xxxxx ir kārtas numurs. Produkta bojājumi Mēs neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;

• produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Darba zonas drošība

• Darba zonai jābūt tīrai un labi apgaismotai. Nekārtīgas un neapgaismotas darba vietas var izraisīt negadījumu.

• Nedarbiniet mašīnas sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā.Mašīnas rada dzirksteles, kas var aizdedzināt putekļus vai tvaikus.

Mašīnas lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēļ varat zaudēt vadību. Elektrodrošība

• Mašīnas kontaktspraudņiem jāatbilst kontaktligzdām. Nekādā gadījumā nepārveidojiet kontaktspraudni! Iezemētām mašīnām nedrīkst izmantot nekādus pārejas spraudņus. Oriģināli kontaktspraudņi un atbilstošas kontaktligzdas samazina elektriskās strāvas triecienu risku.

• Nepieļaujiet ķermeņa saskari ar zemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies ķermeņa zemējums, pastāv paaugstināts elektriskās strāvas trieciena risks.

• Nepakļaujiet mašīnas lietus vai mitruma iedarbībai. Ūdens, kas iekļuvis mašīnā, palielina elektriskās strāvas trieciena risku.

• Lietojot kabeli, ievērojiet piesardzību. Nekad neizmantojiet barošanas kabeli mašīnas pārnēsāšanai, vilkšanai vai atvienošanai no kontaktligzdas. Sargiet kabeli no karstuma, eļļas, asām malām un kustīgām detaļām. Bojāti vai savijušies kabeļi paaugstina elektriskās strāvas trieciena risku.

• Lietojot mašīnu ārpus telpām, izmantojiet piemērotu ārpustelpu pagarinātāju. Lietošanai ārpus telpām piemērota pagarinātāja lietošana samazina elektriskās strāvas trieciena risku.

• Ja mašīna jālieto mitrumā, izmantojiet paliekošās strāvas ierīci(Residual Current Device, RCD). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks.

790 - 012 - 06.05.2025Individuālā aizsardzība

• Lietojot ierīci, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet ierīci, kad esat noguris, narkotiku, alkohola vai zāļu iespaidā. Pat neliela neuzmanība, izmantojot ierīci, var radīt smagu traumu.

• Lietojiet individuālos aizsarglīdzekļus. Vienmēr lietojiet acu aizsargus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, ķiveres vai dzirdes aizsarglīdzekļu, lietošana attiecīgos apstākļos samazina traumu gūšanas risku.

• Nepieļaujiet nejaušu ieslēgšanu. Pirms pievienojat ierīci barošanas avotam un/vai akumulatoram, paceļot vai pārnēsājot to, pārliecinieties, ka ierīce ir izslēgta. Ierīču pārnēsāšana, turot pirkstu uz slēdža, vai mašīnu pieslēgšana barošanai, ja ir ieslēgts slēdzis, var izraisīt negadījumus.

• Pirms ierīces ieslēgšanas noņemiet visas regulēšanas atslēgas vai uzgriežņu atslēgas. Uz ierīces rotējošajās daļas atstāta uzgriežņu atslēga vai atslēga var radīt traumu.

• Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt ierīci negaidītās situācijās.

• Attiecīgi apģērbieties. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Nepieļaujiet matu un apģērba saskari ar kustīgajām daļām. Vaļīgas drēbes, rotaslietas vai gari mati var ieķerties kustīgajās detaļās.

• Ja komplektācijā ir iekļautas pievienojamas putekļu iesūces ierīces un savākšanas tvertnes, pārbaudiet, vai tās ir piestiprinātas un tiek izmantotas pareizi. Putekļu savākšanas līdzekļu izmantošana var samazināt putekļu radītos draudus.

• Vienmēr ievērojiet ierīces drošas izmantošanas principus un neignorējiet tos pat, ja bieži izmantojat ierīci un esat labi apguvuši tās lietošanu. Neuzmanīga rīcība vienā acumirklī var radīt smagas traumas. Kāta zāģa lietošana un kopšana

• Nepielieciet kāta zāģim spēku. Izmantojiet konkrētajam darbam piemērotu kāta zāģi. Ar piemērotu kāta zāģi varēsiet labāk un drošāk strādāt norādītajā veiktspējas diapazonā.

• Nelietojiet kāta zāģi, ja, nospiežot slēdzi, tas neieslēdzas vai neizslēdzas. Ierīce, kuru nevar vadīt, izmantojot slēdzi, rada apdraudējumu un tā jāremontē.

• Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai ierīces novietošanas uzglabāšanai atvienojiet kontaktspraudni no barošanas avota un/vai izņemiet akumulatoru. Šie pasākumi palīdz novērst kāta zāģa nejaušu ieslēgšanu.

• Ja kāta zāģi neizmantojat, novietojiet to bērniem nepieejamā vietā un neļaujiet to lietot tiem, kas nepārzina kāta zāģa lietošanu vai šeit sniegtos norādījumus. Kāta zāģis kļūst par apdraudējumu, ja to izmanto neapmācīti lietotāji.

• Veiciet kāta zāģa un piederumu tehnisko apkopi. Pārbaudiet kustīgo detaļu salāgojumu un ķeršanos, bojājumus un jebkādu citu stāvokli, kas var ietekmēt kāta zāģa darbību. Ja kāta zāģis ir bojāts, pirms lietošanas saremontējiet to. Daudzu nelaimes gadījumu iemesls ir slikti uzturētas ierīces.

• Griezējinstrumenti jāuztur asi un tīri. Pareizi uzturētas griešanas ierīces ar asiem asmeņiem retāk saliecas, un tās ir vieglāk vadīt.

• Lietojiet kāta zāģi, piederumus un asmeņus u.c. detaļas atbilstoši šeit sniegtajiem norādījumiem, ņemot vērā darba apstākļus un veicamos uzdevumus. Kāta zāģa lietošana mērķiem, kuriem tas nav paredzēta, var radīt bīstamas situācijas.

• Rokturiem un turēšanas virsmām ir jābūt sausām, tīrām un uz tām nedrīkst būt eļļas un smērvielas. Slideni rokturi un turēšanas virsmas traucē drošu kāta zāģa lietošanu un vadību negaidītās situācijās. Akumulatora apgaismojuma sistēmas lietošana un apkope

• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var kļūt ugunsbīstams, lietojot to cita veida akumulatora blokam.

• Izmantojiet dzīvžoga šķērēs tikai paredzētos akumulatorus. Jebkura cita akumulatora bloka lietošana var radīt traumas un aizdegšanās risku.

• Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spaiļu savienošana var radīt apdegumus vai aizdegšanos.

• Nepareizi lietojot, no akumulatora var iztecēt šķidrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja šķidrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No akumulatora iztecējis šķidrums var radīt kairinājumu vai apdegumus.

• Nelietojiet bojātu vai pārveidotu akumulatoru vai apgaismojuma sistēmu. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, sprādzienu vai traumu gūšanas risku.

• Nepakļaujiet akumulatoru vai dzīvžoga šķēres uguns vai augstas temperatūras ietekmei. Ja pakļausiet dzīvžoga šķēres uguns vai tādas temperatūras iedarbībai, kas pārsniedz 130°C(265°F), var notikt sprādziens.

• Ievērojiet visus norādījumus par akumulatora uzlādi un nekādā gadījumā neuzlādējiet akumulatoru vai apgaismojuma sistēmu ārpus lietošanas rokasgrāmatā norādītā temperatūras diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt aizdegšanās risku.

• Uzticiet mašīnas apkopi tikai kvalificētam remontdarbu speciālistam, kas izmanto oriģinālas rezerves daļas. Tādējādi tiks garantēta mašīnas droša izmantošana.

• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarota apkopes pakalpojumu nodrošinātājs. Dārza pūtēja, dārza putekļsūcēja un dārza pūtēja/putekļsūcēja drošības norādījumi

• Pirms lietošanas pārbaudiet, vai nav redzamas barošanas kabeļa un pagarinātāja bojājuma vai nodiluma pazīmes. Nepieskarieties kabelim pirms tā atvienošanas no elektrotīkla. Nelietojiet pūtēju, ja kabelis ir bojāts vai nodilis. Bojāts barošanas kabelis var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai radīt smagu traumu.

• Nelietojiet ierīci sliktos laikapstākļos, it īpaši tad, ja ir iespējams pērkona negaiss. Tas palielina risku, ka jums varētu iespert zibens.

• Vienmēr lietojiet acu aizsarglīdzekļus un dzirdes aizsarglīdzekļus. Atbilstoši aizsarglīdzekļi samazinās traumas gūšanas risku.

• Lietojot pūtēju, vienmēr uzvelciet neslīdošus aizsargapavus. Nelietojiet ierīci, ja kājas ir basas vai valkājat vaļējas sandales. Šādi samazināsit jāju traumu gūšanas risku.

• Nevalkājiet vaļīgu apģērbu vai izstrādājumus, piemēram, šalles, kaklautus, ķēdītes, kaklasaites u.c., kas var tikt ievilktas gaisa ieplūdes atverēs. Sasieniet aizmugurē garus matus vai valkājiet kādu galvassegu, lai neievilktu matus gaisa ieplūdes atverēs. Ja kāds no šiem priekšmetiem tiek ievilkts gaisa ieplūdes atverēs, var tikt paaugstināts traumu gūšanas risks.

• Ierīces darbības laikā nodrošiniet, ka garāmgājēji ir drošā attālumā. Izsviesti gruži var paaugstināt traumu gūšanas risku.

• Nekādā gadījumā nevirziet pūtēja uzgali cilvēku vai mājdzīvnieku virzienā vai logu virzienā. Esiet īpaši piesardzīgi, pūšot gružus monolītu objektu tuvumā, piemēram, koku, automobiļu un sienu tuvumā, kas šādi var izraisīt gružu atlēkšanu. Izsviesti priekšmeti var radīt materiālos zaudējumus un paaugstināt traumu gūšanas risku.

• Neizmantojiet pūtēju degošu vai dūmojošu priekšmetu, piemēram, cigarešu, sērkociņu vai karstu pelnu aizpūšanai. Šādi aizdegšanās avoti var palielināt ugunsgrēka risku.

• Nepieskarieties ventilatoram, kad tas darbojas. Izslēdziet ierīci un uzgaidiet, līdz ventilators apstājas, pirms noņemat kādu detaļu, kas ļauj piekļūt ventilatoram. Šādi samazināsit kustīgu detaļu radītu traumu risku.

• Izņemot iestrēgušu materiālu vai veicot pūtēja remontu, pārliecinieties, ka strāvas slēdzis ir izslēgts. Ja ierīce sāk negaidīti darboties, kad izņemat iestrēgušu materiālu vai veicat apkopi, var tikt gūta smaga trauma. Vispārīgie drošības norādījumi elektroinstrumentiem BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus, norādījumus, apskatiet ilustrācijas un tehniskos datus, kas iekļauti šī trimera komplektā. Turpmāk norādīto brīdinājumu un norādījumu neievērošana var radīt strāvas triecienu, aizdegšanos un/vai smagas traumas.

• Saglabājiet visus brīdinājumus un norādījumus turpmākām uzziņām. Brīdinājumos izmantotais termins “mašīna” attiecas uz elektroierīci ar elektrotīkla barošanu(ar kabeli) vai uz izstrādājumu ar akumulatoru(bez barošanas kabeļa). Elektriskā darbarīka lietošana un uzturēšana

• Nekad nelietojiet iekārtu, kas ir pārveidota tā, ka neatbilst sākotnējai specifikācijai. Iekārtu nedrīkst lietot sprādzienbīstamu vai viegli uzliesmojošu vielu tuvumā.

• Nekad nelietojiet bojātu ierīci. Ievērojiet šajā rokasgrāmatā aprakstītās drošības pārbaudes, tehniskās apkopes un remonta instrukcijas. Dažus apkopes un remonta darbus drīkst veikt tikai apmācīti un kvalificēti speciālisti. Skatīt norādījumus zem virsraksta "Apkope".

• Vienmēr izmantojiet tikai oriģinālās detaļas.

• Vienmēr pārbaudiet, vai iekārtas ventilācijas spraugas nav aizsērējušas.

• Pirms iedarbināšanas jābūt piestiprinātiem visiem pārsegiem, aizsargiem un rokturiem.

• Izmantojiet mašīnu tikai dienas gaismā vai citā labi apgaismotā teritorijā.

• Nelietojiet mašīnu sliktos laikapstākļos, piemēram, miglā, lietū, slapjās vai mitrās vietās, stiprā vējā, lielā aukstumā, pērkona negaisa laikā u.c. Ārkārtīgi karsts laiks var izraisīt mašīnas pārkaršanu. Darbs ar to sliktos laikapstākļos ir nogurdinošs un var rasties bīstami apstākļi, piemēram, slidenas virsmas.

• Ja iekārtai rodas normām neatbilstoša vibrēšana, apturiet to un izņemiet akumulatoru.

• Ejiet, nekādā gadījumā neskrieniet. Darba drošības norādījumi BRĪDINĀJUMS: Pirms sākat lietot pļaujmašīnu, izlasiet zemāk minētos brīdinājumus.

• Ja ir radusies situācijā, kurā nezināt, kā rīkoties, lūdziet padomu speciālistam. Sazinieties

790 - 012 - 06.05.2025ar izplatītāju vai apkopes darbnīcu. Izvairieties no

lietošanas paņēmieniem, kurus nepārvaldāt.

• Pārliecinieties, vai varat droši pārvietoties un stāvēt. Pārbaudiet, vai tuvumā nav šķēršļu (saknes, akmeņi, zari, bedres utt.), kas var traucēt, ja piepeši nepieciešams pārvietoties. Ievērojiet īpašu piesardzību, strādājot nogāzēs.

• Vienmēr turiet līdzsvaru un stāviet stabili. Nesniedzieties pārāk tālu.

• Lietojot dzirdes aizsarglīdzekļus, vienmēr uzmanīgi klausieties, lai sadzirdētu brīdinājumu signālus vai saucienus. Kad produkts apstājas, vienmēr noņemiet dzirdes aizsarglīdzekļus.

• Nelietojiet izstrādājumu atvērtu logu tuvumā.

• Strādājiet ar produktu saprātīgā laikā, nevis, piemēram, agri no rīta vai vēlu vakarā, kad tas var traucēt citus cilvēkus. Ievērojiet vietējos likumus un noteikumus.

• Izmantojiet produktu ar pēc iespējas mazāku gaisa plūsmu. Ir samērā reti nepieciešams darbināt pūtēju ar pilnu gaisa plūsmu, un vairākus darbus var paveikt ar daļēju gaisa plūsmu. Ja darbināsiet ar mazāku gaisa plūsmu, nebūs liels troksnis un putekļu būs mazāk, turklāt, ir arī ērtāk uzkopt savāktos/pārvietotos gružus.

• Putekļainos apstākļos produkta izmantošanas laikā viegli samitriniet virsmu.

• Ar grābekli vai slotu atbrīvojiet zemei pielipušos gružus.

• Turiet pūtēja atveri, iespējami tuvu pie zemes.

• Novērojiet apkārtni. Nevērsiet produktu cilvēku, dzīvnieku, spēļu laukumu vai automobiļu u.c. virzienā.

• Samaziniet pūšanas laiku, viegli samitrinot putekļainās vietas vai izmantojot izsmidzināšanas iekārtu.

• Strādājot ņemiet vērā vēja virzienu. Lai atvieglotu darbu, strādājiet vēja virzienā.

• Ja produkts sāk neparasti vibrēt, apturiet produktu un noņemiet akumulatoru.

• Pūtēja izmantošana lielu kaudžu pārvietošanai ir laikietilpīga un rada nevajadzīgu troksni.

• Pēc lietošanas notīriet ierīci! Uzmanieties, lai gruži netiktu iepūsti citu cilvēku dārzā.

• Neskrieniet ar produktu.

• Spēcīgas gaisa plūsmas var pārvietot priekšmetus ar lielu ātrumu, kuri atsitoties var atlēkt atpakaļ un radīt smagas acu traumas. (Att. 15)

• Nevērsiet gaisa plūsmu citu cilvēku vai dzīvnieku virzienā.

• Pirms piederumu vai citu sastāvdaļu montēšanas vai demontēšanas izslēdziet dzinēju.

• Uzmanieties, lai ķermeņa daļas neatrastos karstu virsmu tuvumā.

• Nekad nelieciet zemē produktu ar darbojošos dzinēju, ja nevarat to uzraudzīt.

• Apturiet ierīci un izņemiet akumulatoru. Pārliecinieties, vai visas kustīgās detaļas ir pilnībā pārstājušas kustēties šādos gadījumos:

• vienmēr, kad atstājat ierīci;

• pirms nosprostojumu attīrīšanas vai teknes attīrīšanas;

• pirms ierīces pārbaudes, tīrīšanas vai remonta/ apkopes.

• Nekavējoties izslēdziet barošanas avotu un ļaujiet ierīcei apstāties, ja griešanas mehānisms skar svešķermeņus vai no ierīces atskan neparasts troksnis vai tā neparasti vibrē. Atvienojiet akumulatoru no ierīces un pirms ierīces atkārtotas ieslēgšanas un lietošanas rīkojieties šādi:

• pārbaudiet, vai nav bojājumu;

• nomainiet bojātās detaļas vai veiciet to remontu;

• pārbaudiet, vai kāda detaļa nav kļuvusi vaļīga, un pievelciet to.

• Izslēdziet barošanas avotu un atvienojiet ierīci no akumulatora, pirms tīrāt nevēlamus materiālus, ja ierīce ir nosprostota.

• Šo ierīci nedrīkst pārvadāt, ja strāvas avots darbojas.

• Ierīci nedrīkst sasvērt, ja strāvas avots darbojas.

• Pūtēju nedrīkst lietot uz kāpnēm vai sastatnēm. (Att. 16)

• Nelietojiet produktu, ja nav iespējams pasaukt palīdzību nelaimes gadījumā.

• Sargieties no izsviestiem priekšmetiem. Akmeņi, netīrumi u.c. var tikt izsviesti un trāpīt acīs un tādējādi izraisīt aklumu vai citas nopietnas traumas.

• Kad uzlādējat izstrādājumu, lielākai drošībai izmantojiet uz diferenciālo strāvu reaģējošu automātslēdzi (residual-current device— RCI). Paliekošās strāvas ierīce ir uzstādīta, lai pasargātu operatoru no ievainojumiem, ko var gūt elektriskās ķēdes īsslēguma gadījumos.

• Produktam ir raksturīgs ļoti zems vibrāciju līmenis. Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrācijas ietekmē var negatīvi ietekmēt asinsriti vai nervu sistēmu. Ja jūtat pārmērīgas vibrāciju ietekmes simptomus, apmeklējiet ārstu. Simptomi var būt tirpšana, nejutīgums, nieze, sāpes, bezspēks, kā arī ādas krāsas vai stāvokļa izmaiņas. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās.

• Izmantojiet izstrādājumu tikai paredzētajiem mērķiem.

• Ņemiet vērā, ka visas iespējamās situācijas nav iespējams paredzēt. Vienmēr esiet piesardzīgi un izmantojiet veselo saprātu. Izvairieties no situācijām, kurās nejūtaties īsti pārliecināts par notiekošo vai veicamajām darbībām. Ja pēc šo norādījumu izlasīšanas joprojām šaubāties par notiekošo vai veicamajām darbībām, pirms turpmākas rīcības konsultējieties ar kādu ekspertu.

• Lietojiet izstrādājumu tikai dienas gaismā vai piemērotā mākslīgā apgaismojumā.

790 - 012 - 06.05.2025

267• Nogāzēs ieturiet stingru gaitu.

• Ejiet, nevis skrieniet.

• Nodrošiniet tīru gaisa ieplūdi.

• Pirms iedarbināšanas jābūt piestiprinātiem visiem pārsegiem, aizsargiem un rokturiem.

• Bojāts vai nepareizs aizsargs var radīt traumu. Neizmantojiet produktu, kuram nav piestiprināts apstiprināts aizsargs. Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet zemāk minētos brīdinājuma norādījumus.

• Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Izplatītājs palīdzēs izvēlēties pareizo aprīkojumu.

• Ilgstoša uzturēšanās troksnī var bojāt dzirdi. Ar akumulatoriem darbināmi izstrādājumi kopumā ir salīdzinoši klusi, taču bojājumus var radīt trokšņa līmenis apvienojumā ar ilgstošu iedarbību. Husqvarna iesaka operatoriem lietot dzirdes aizsarglīdzekļus, ja izstrādājums tiek lietots ilgstoši. Ja lietotājs ar ierīci strādā ilgstoši un regulāri, viņam ir regulāri jāpārbauda dzirde. (Att. 17) BRĪDINĀJUMS: Dzirdes aizsarglīdzekļi ierobežo iespēju dzirdēt skaņas un brīdinājuma signālus.

• Izmantojiet apstiprinātus acu aizsarglīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst ASV standarta ANSIZ87.1ASV vai standarta EN166prasībām ES valstīs. (Att. 18)

• Lietojiet izturīga auduma apģērbu. Vienmēr valkājiet biezas, garas bikses un apģērbu ar garām piedurknēm. Nevalkājiet vaļīgu apģērbu, kas viegli var ieķerties krūmos un zaros. Nenēsājiet rotaslietas, nevelciet šortus, sandales un nestrādājiet basām kājām. Sakārtojiet matus droši virs pleciem.

• Gādājiet, lai tuvumā būtu pirmās palīdzības piederumi. (Att. 19)

• Strādājot putekļainā vidē, jālieto elpošanas aizsargmaska. Pūtēja drošības ierīces BRĪDINĀJUMS: Pirms pūtēja lietošanas izlasiet zemāk minētos brīdinājuma norādījumus.

• Šajā sadaļā ir izskaidrotas pūtēja drošības funkcijas, tā nolūks un veidi, kā tiek veikta tā pārbaude un apkope, lai garantētu izstrādājuma pareizu darbību. Lai noskaidrotu, kurā pūtēja vietā atrodas šīs daļas, skatiet norādījumus sadaļā Izstrādājuma pārskats lpp. 263

• Šī pūtēja darbmūžs var saīsināties un var palielināties nelaimes gadījumu risks, ja pūtēja apkope netiek veikta pareizi un ja apkope un/vai remonts netiek veikts profesionāli. Ja nepieciešama papildu informācija, sazinieties ar tuvāko izplatītāju, kas nodrošina apkopi.

• Nekādā gadījumā nelietojiet pūtēju ar bojātu drošības aprīkojumu. Pūtēja drošības aprīkojums ir jāpārbauda un jāuztur, pamatojoties uz šajā nodaļā izklāstīto informāciju. Ja pūtējs neatbilst iepriekš aprakstīto pārbaužu prasībām, sazinieties ar vietējo remontdarbnīcu, lai ierīci saremontētu.

• Pūtēja apkopi un remontu drīkst veikt tikai īpaši apmācīti tehniķi. Tas jo īpaši atteicas uz pūtēja drošības aprīkojumu. Ja pūtējs neatbilst tālāk aprakstīto pārbaužu prasībām, sazinieties ar apkopes pakalpojumu nodrošinātāju. Jebkura mūsu pūtēja iegāde garantē profesionāla remonta un apkopes pieejamību. Ja mazumtirgotājs, pie kura iegādājāties pūtēju, nav apkopi veicošs izplatītājs, uzziniet no viņa tuvākā apkopes veicēja adresi. Lietotāja saskarnes pārbaude

1. Nospiediet un turiet nospiestu ieslēgšanas/

izslēgšanas (On/Off) slēdzi (A). (Att. 20) a) Izstrādājums ir ieslēgts, ja deg LED indikators(B). b) Izstrādājums ir izslēgts, ja nedeg LED indikators(B).

Problēmu novēršana lpp. 272 , ja brīdinājuma indikators (C) ir iedegts vai mirgo. Spēka sprūda pārbaude

• Nospiediet un atlaidiet spēka sprūdu, lai pārliecinātos, vai tas brīvi kustas. (Att. 21) Stiprinājuma siksnu drošība Lietojot izstrādājumu, vienmēr izmantojiet stiprinājuma siksnu. Neizmantojot stiprinājuma siksnu, izstrādājumu nav iespējams lietot droši. Tādējādi jūs vai citas personas var gūt traumas. Gurnu jostai un krūšu jostai jābūt piestiprinātai un pareizi pielāgotai. Ja josta nav aiztaisīta, pastāv risks, ka tā var iekļūt izstrādājuma ventilatorā. (Att. 22) Akumulatora lādētāja drošības norādes BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet zemāk minētos brīdinājuma norādījumus. 268 790 - 012 - 06.05.2025• Ja drošības norādījumi netiek ievēroti, pastāv elektriskās strāvas trieciena vai īssavienojuma risks.

• Izmantojiet pārbaudītu zemētu elektrotīkla kontaktligzdu, kas nav bojāta.

• Izmantojiet tikai Husqvarna apstiprinātus akumulatora lādētājus, lai uzlādētu Husqvarna apstiprinātos akumulatorus. Norādījumus skatiet šeit: Apstiprinātie akumulatoru lādētāji lpp. 275

• Nemēģiniet izjaukt akumulatora lādētāju.

• Nelietojiet akumulatora lādētāju, kas ir bojāts vai nedarbojas pareizi.

• Nevelciet akumulatora lādētāju aiz barošanas kabeļa. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, velciet aiz kontaktspraudņa. Nevelciet aiz barošanas kabeļa.

• Uzmanieties, lai vadi un pagarinātāji nesaskartos ar ūdeni, eļļu un asām malām. Nodrošiniet, lai kabelis netiktu iespiests durvīs, nožogojumos un līdzīgās konstrukcijās.

• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Pārliecinieties, vai akumulatora lādētājs nav pārsegts. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktspraudni.

• Uzlādējiet akumulatoru tikai tādās telpās, kur ir laba gaisa plūsma un kur akumulators nav pakļauts saules gaismas ietekmei. Neuzlādējiet akumulatoru ārpus telpām. Neuzlādējiet akumulatoru mitrumā.

• Akumulatora lādētāju izmantojiet tikai vietās, kur temperatūra ir no 5°C(41°F) līdz 40°C(104°F). Izmantojiet lādētāju labi vēdināmā un sausā vietā, kur nav putekļu.

• Neievietojiet nekādus priekšmetus akumulatora lādētāja dzesēšanas atverēs.

• Nekādā gadījumā akumulatora lādētāja spailes nesavienojiet ar metāla priekšmetiem, jo tas var izraisīt akumulatora lādētāja īssavienojumu.

• Izmantojiet apstiprinātas kontaktligzdas, kas nav bojātas. Tehniskās apkopes drošības norādījumi BRĪDINĀJUMS: Pirms veicat izstrādājuma apkopi, izlasiet brīdinājuma norādījumus.

• Izņemiet akumulatoru, pirms veicat apkopi, citas pārbaudes vai uzstādāt izstrādājumu.

• Operators drīkst veikt tikai šajā lietotāja rokasgrāmatā norādītos apkopes un uzturēšanas darbus. Par plašākiem apkopes un uzturēšanas darbiem vaicājiet apkopes pakalpojumu nodrošinātājam.

• Lai garantētu izstrādājuma drošu darba stāvokli, pievelciet visus uzgriežņus, bultskrūves un skrūves.

• Nomainiet nodilušās vai bojātās daļas.

• Neveicot apkopi, samazinās izstrādājuma darbmūžs un palielinās nelaimes gadījumu risks.

• Īpaša apmācība ir nepieciešama visiem apkopes un remontdarbiem, it īpaši šī izstrādājuma drošības ierīcēm. Ja visas šajā lietotāja rokasgrāmatā norādītās pārbaudes netiek apstiprinātas pēc apkopes veikšanas, sazinieties ar apkopes pakalpojumu nodrošinātāju. Mēs garantējam profesionālu remontdarbu un apkopes pieejamību jūsu izstrādājumam.

• Vienmēr izmantojiet tikai oriģinālās detaļas. Montāža Ievads BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus. Caurules un roktura montāža uz izstrādājuma

1. Uzlieciet skavu (A) elastīgajai caurulei (B) un

piestipriniet elastīgo cauruli pie pūtēja izejas (C). (Att. 23)

2. Skavas skrūve (D) ir jāpiestiprina atbilstoši zīmējumā

redzamajam. Pievelciet skrūvi.

3. Piestipriniet pārnēsāšanas lenci (E) pie

šarnīrsavienojuma (F) vadīklas sliedes. (Att. 24)

5. Skavas skrūve (H) ir jāpiestiprina atbilstoši zīmējumā

redzamajam. Pievelciet skrūvi.

6. Vienādās pozīcijās pagrieziet griežpogas (I), kas

atrodas šarnīrsavienojuma (F) abās pusēs. (Att. 26)

7. Piestipriniet vadības rokturi (J) pie šarnīrsavienojuma

(K) vadīklas sliedes (F). Pārbaudiet, vai vadības roktura skrūve atrodas vadības caurules apakšā.

8. Pievelciet uz vadības roktura esošo skrūvi līdz

9. Pievienojiet starpcauruli (L) pie šarnīrsavienojuma

(F). Griežpogai (I) jāatrodas vienā līmenī ar starpcaurules vadīklas sliedi. (Att. 27)

10. Pagrieziet starpcauruli līdz galam, lai nofiksētu gan

vadības cauruli, gan starpcauruli.

11. Savienojiet pūšanas cauruli (M) ar starpcauruli.

Griežpogai (N), kas atrodas uz starpcaurules, jābūt vērstai augšup un jāieiet pūšanas caurules vadīklas sliedē.

12. Pagrieziet starpcauruli līdz galam, lai nofiksētu gan

starpcauruli, gan pūšanas cauruli. 790 - 012 - 06.05.2025 26913. Uzlieciet uzmavu elastīgajai caurulei un kabelimatbilstoši zīmējumā redzamajam. Aizvelcietrāvējslēdzēju. (Att. 28) Drošības jostas regulēšana Pareizi pieregulēts stiprinājums un izstrādājumsatvieglos darbu ar to. Noregulējiet stiprinājumu tā, lai arierīci ir ērti strādāt.1. Uzlieciet izstrādājuma stiprinājumu. (Att. 29)2. Savienojiet gurnu siksnas klipšus (C). Pievelcietsiksnu ciešāk, līdz izstrādājuma svars balstās uzgurniem.3. Pievelciet sānu lences (B), līdz izstrādājums ciešipiekļaujas ķermenim.4. Savienojiet krūšu lences klipšus (A).5. Nostipriniet lenci. Izstrādājuma novietošana pārvietošanas pozīcijā 1. Pagrieziet pūtēja cauruli pretēji pulksteņrādītājavirzienam, līdz tā ir vērsta augšup. (Att. 30)2. Savienojiet pārvietošanas klipšus. Lietošana Ievads BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošībasnorādījumus. Husqvarna Connect Husqvarna Connect ir bezmaksas lietotne mobilajaiierīcei. Lietotne Husqvarna Connect nodrošinapaplašinātas funkcijas jūsu Husqvarna izstrādājumam.• Paplašināta izstrādājuma informācija.• Informācija par izstrādājuma daļām un apkopi unpalīdzība ar to. Lai sāktu izmantot Husqvarna Connect 1. Lejupielādējiet lietotni Husqvarna Connect savāmobilajā ierīcē.2. Reģistrējieties Husqvarna Connect lietotnē.3. Izpildiet Husqvarna Connect lietotnē sniegtosnorādījumus, lai pievienotu un reģistrētuizstrādājumu. Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos reģionos. Lai iegūtuplašāku informāciju, sazinieties ar apkopessniedzēju. Husqvarna Fleet Services

Husqvarna Fleet Services ir mākoņrisinājums,kas komerciālo mašīnu parka vadītājam nodrošinapārskatu par visiem izstrādājumiem. Papildinformācijupar Husqvarna Fleet Services Skatiet:www.husqvarna.com. Savienojuma izveide ar izstrādājumu, izmantojot Husqvarna Fleet Service

savā mobilajā ierīcē.2. Piesakieties lietotnē Husqvarna Fleet Service

3. Izpildiet norādes, lai izveidotu savienojumu starpizstrādājumu un Husqvarna Fleet Service

Bezvadu tehnoloģija Bluetooth

Izstrādājumus ar iebūvētu Bluetooth tehnoloģijuvar pievienot mobilajām ierīcēm un iespējot papildufunkcijas.Bezvadu tehnoloģijas Bluetooth

simbols parādās pēcjūsu mobilās ierīces pievienošanas izstrādājumam.(Att. 13) Piezīme: Husqvarna Fleet Service

mākoņarisinājums nav pieejams visos reģionos. Akumulatora uzlāde Piezīme: Ja akumulatoru lietojat pirmo reizi, uzlādējiet to. Jauns akumulators ir uzlādēts tikai par 30%. IEVĒROJIET: Uzlādējiet akumulatoru tikai tad, kad gaisa temperatūra ir robežāsno 5°C (41°F) līdz 40°C (114°F).1. Pārliecinieties, vai akumulators ir sauss.2. Piestipriniet akumulatoru pie adaptera. (Att. 31)3. Ievietojiet adapteri akumulatoru lādētājā.4. Pārliecinieties, vai iedegas akumulatora lādētājazaļais uzlādes LED indikators. Tas nozīmē, kaadapteris un akumulators ir savienoti pareizi.5. Kad deg visi akumulatora LED indikatori unadapteris rāda 100%, akumulators ir pilnībāuzlādēts.Adapteris rāda uzlādes stāvokli ar 1% iedaļām.Uzlādes sākumā ir iespējamas nelielas novirzes.6. Lai akumulatora lādētāju atvienotu no elektrotīklakontaktligzdas, izraujiet kontaktdakšu. Neraujietkabeli.7. Noņemiet adapteri no akumulatora lādētāja.

790 - 012 - 06.05.20258. Noņemiet akumulatoru no adaptera.

Akumulatoru savienošana ar produktu BRĪDINĀJUMS: Produktā izmantojiet tikai Husqvarna oriģinālos akumulatorus.

1. Pārliecinieties, vai akumulators ir pilnībā uzlādēts.

2. Izvelciet fiksācijas rokturus.

3. Ievietojiet akumulatoru mugursomas turētājā. (Att.

4. Lai nofiksētu akumulatoru, pastumiet fiksācijas

5. Pievienojiet kabeli savienotājam.

6. Ievietojiet kabeli mugursomas turētāja klipsī.

Izstrādājuma ieslēgšana

1. Lai startētu mugursomas tipa akumulatoru,

nospiediet uz tā barošanas slēdzi. Tālāk norādītās darbības veiciet tikai tad, ja ir iededzies zaļais LED indikators. Piezīme: Kad mugursomas tipa akumulators sāk darbu, palaišanas laiks ilgst aptuveni 4sekundes. Palaišanas laikā ieslēdzas ventilatori un mirgo uz akumulatora esošais zaļais LED indikators. Kad uz akumulatora esošais zaļais LED indikators ir iededzies, izstrādājums ir gatavs sākt darbu.

2. Nospiediet un turiet nospiestu ieslēgšanas/

izslēgšanas (On/Off) slēdzi, līdz uz lietotāja interfeisa iedegas zaļais LED indikators. (Att. 33) Izstrādājuma apturēšana

1. Atlaidiet piedziņas mēlīti.

2. Nospiediet un turiet nospiestu ieslēgšanas/

izslēgšanas (On/Off) slēdzi, līdz nodziest zaļās krāsas LED indikators.

3. Noņemiet kabeli no mugursomas turētāja klipša.

4. Lai atbrīvotu akumulatoru, pavelciet fiksācijas

5. Atvienojiet kabeli no savienotāja.

6. Izņemiet akumulatoru no izstrādājuma.

Piezīme: Ja mugursomas tipa akumulators netiek izmantots 30minūtes, tas automātiski apstājas. Lai startētu mugursomas tipa akumulatoru, nospiediet uz tā barošanas slēdzi. Izstrādājuma darbināšana

1. Lai izvēlētos darbam optimālo gaisa plūsmu,

nospiediet spēka sprūdu. (Att. 21)

2. Lai iestatītu izraudzīto gaisa plūsmu, nospiediet

Cruise control pogu un iedegsies LED indikators. (Att. 35)

3. Turpiniet darbību ar atlasīto gaisa plūsmu. Nav

nepieciešams piespiest spēka sprūdu.

4. Lai pastiprinātu gaisa plūsmu, piespiediet spēka

sprūdu. Atbrīvojot jaudas sprūdu, gaisa plūsma samazinās līdz tādam stiprumam, kas bija 2. solī.

5. Atlaidiet spēka sprūdu un piespiediet Cruise control

pogu, lai apturētu Cruise control funkciju. Gaisa plūsmas pastiprināšana līdz maksimumam

1. Ieslēdziet izstrādājumu. Skatiet šeit:

Izstrādājuma ieslēgšana lpp. 271

2. Lai panāktu visspēcīgāko gaisa plūsmu, turot

piespiestu jaudas sprūdu, piespiediet Boost mode pogu. Ja Boost mode funkcija ir ieslēgta, iedegas LED lampiņa. Boost mode funkcijai nav laika ierobežojumu. (Att. 36)

3. Lai pārtrauktu izmantot Boost mode funkciju,

nospiediet Boost mode pogu vēlreiz. Apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopes darbības, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Tehniskās apkopes grafiks Zemāk redzams pūtēja apkopes darbību saraksts. Bez tehniskās apkopes grafikā norādītās tehniskās Husqvarna apkopes dienesta darbiniekiem regulāri jāveic pūtēja apkope. Lai saņemtu informāciju par apkopes intervāliem, sazinieties ar Husqvarna izplatītāju, kas nodrošina apkopi.

790 - 012 - 06.05.2025 271Tehniskā apkope Katru

dienu Reizi ne- dēļā Reizi mē- nesī Notīriet pūtēja ārpusi ar tīru un sausu drānu. Neizmantojiet ūdeni. X Rokturus uzturiet sausus un tīrus. Notīriet eļļu vai netīrumus. X Pārliecinieties, ka ieslēgšanas/izslēgšanas poga darbojas pareizi un nav bojāta. X Pārbaudiet, vai piedziņas mēlīte darbojas pareizi. X Pārliecinieties, vai uzgriežņi un skrūves ir stingri pievilktas. X Pārliecinieties, ka akumulatora atlaišanas pogas darbojas pareizi un akumula- tors ir fiksēts paredzētajā vietā.

Pārbaudiet, vai savienotāji, savienojumi un kabeļi nav bojāti. Notīriet tos. X Pārbaudiet, vai akumulatora savienotāji nav bojāti. X Gaisa ieplūdes pārbaude

1. Pārbaudiet, vai gaisa ieplūde nav bloķēta. (Att. 37)

2. Apturiet izstrādājumu un, ja nepieciešams, noņemiet

nevajadzīgo materiālu. IEVĒROJIET: Nobloķēta gaisa ieplūde pasliktina izstrādājuma veiktspēju un var izraisīt dzinēja pārkaršanu. Produkta, akumulatora un akumulatora lādētāja tīrīšana

1. Pēc lietošanas tīriet produktu ar sausu drānu.

2. Tīriet akumulatoru un akumulatora lādētāju ar sausu

drānu. Akumulatora vadotnes sliedēm ir vienmēr jābūt tīrām.

3. Pirms akumulatora pievienošanas lādētājam vai

izstrādājumam pārbaudiet vai tālāk minētās daļas ir tīras: a) Mugursomas tipa akumulatora kabeļa spailes. b) Mugursomas tipa akumulatora adaptera spailes. c) Akumulatora lādētāja spailes. d) Mugursomas tipa pūtēja spailes. Problēmu novēršana Lietotāja interfeiss Lietotāja interfeiss Iespējamās kļūmes Iespējamā rīcība Mirgo zaļais LED indikators. Akumulators izlādējies. Uzlādējiet akumulatoru. Mirgo sarkans kļūdu LED indikators. Temperatūras nobīde. Ļaujiet produktam atdzist. Izstrādājums nesāk darboties Netīrumi un putekļi akumulatora sa- vienotājos. Tīriet ar saspiestu gaisu vai ar mīkstu birsti. Akumulators ir izslēgts. Startējiet akumulatoru. Mirgo sarkans kļūdu LED indikators. Produktam ir nepieciešama apkope. Sazinieties ar apkopes pārstāvi. 272 790 - 012 - 06.05.2025Akumulators Pazīmes Cēlonis Risinājums Mirgo kļūdas LED indikators uz aku- mulatora. Temperatūras nobīde, akumulators ir pārāk auksts vai pārāk karsts, lai to lietotu. Ļaujiet, lai akumulators atdziest, vai ienesiet to telpā, lai sasildītu. Kad akumulators ir sasniedzis pareizu temperatūru, to var atkal lietot. Iz- mantojiet akumulatoru apkārtējās vi- des temperatūrā no -10°C(14°F) līdz 40°C(104°F). Akumulators ir tukšs. Uzlādējiet akumulatoru. Iedegas akumulatora kļūdas LED in- dikators. Pārāk liela akumulatora elementu atšķirība(1V). Sazinieties ar izplatītāju. Akumulators nedarbojas. Ir izdedzis akumulatora drošinātājs. Nomainiet drošinātāju Skatiet akumu- latora lietotāja rokasgrāmatu. Akumulatoru lādētāja problēmu novēršana 40-C750X Problēma

Iespējamās kļūmes Iespējamā rīcība Uzlādes indikators uz lādētāja deg dzeltenā krāsā. Mirgo akumulatora kļūdas indikators vai deg akumulatora temperatūras in- dikators. Temperatūras nobīde, akumulators ir pārāk auksts vai pārāk karsts, lai to lietotu vai uzlādētu. Ja akumulators ir pārāk karsts, atstā- jiet to pievienotu lādētājam. Lādētājā iebūvētais ventilators pazemina aku- mulatora temperatūru. Kad akumula- tors ir sasniedzis vajadzīgo tempera- tūru, uzlāde sākas automātiski. Ja akumulators ir pārāk auksts, no- vietojiet to telpā. Kad ir sasniegta vajadzīgā akumulatora temperatūra, turpiniet uzlādi. Ievērojiet darbības temperatūras dia- pazonu, skatiet akumulatora lādētāja lietotāja rokasgrāmatu. Sargiet lādē- tāju no saules gaismas. Ja problē- mu neizdodas novērst, sazinieties ar Husqvarna apkopes dienesta pārstā- vi. Uzlādes indikators uz lādētāja deg dzeltenā krāsā. Akumulatorā iedegas akumulatora kļūdas indikators. Akumulatoram radusies kritiska kļū- da. Sazinieties ar Husqvarna izplatītāju, kas nodrošina apkopi. Uzlādes indikators lādētājā deg sar- kanā krāsā. Lādētājam radusies kritiska kļūda. Sazinieties ar Husqvarna izplatītāju, kas nodrošina apkopi.

Citiem akumulatoru lādētāja modeļiem kļūdu novēršana var atšķirties. Skatiet akumulatoru lādētāja lietotāja rokasgrāmatu, lai uzzinātu, kā izmantot akumulatoru lādētāju. Izmantojiet tikai Husqvarna apstiprinātus aku- mulatora lādētājus.

790 - 012 - 06.05.2025 273Pārvadāšana, glabāšana un utilizēšana

Pārvadāšana un uzglabāšana

• Ievērojiet īpašās prasības, kas sniegtas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā arī trešo pušu un sūtīšanas aģentu prasības.

• Pirms nosūtāt produktu, konsultējieties ar bīstamo preču apstrādes speciālistu. Ievērojiet visus spēkā esošos nacionālos likumus.

• Transportēšanas vai glabāšanas nolūkos izņemiet akumulatoru.

• Notīriet produktu un veiciet pilnu apkopi, pirms novietojat produktu ilgstošai glabāšanai.

• Glabājiet ierīci tikai sausā vietā.

• Transportēšanas laikā nostipriniet produktu droši. Utilizācija Simbols norāda, ka akumulatora lādētājs nav sadzīves atkritumi. Utilizējiet to, izmantojot elektrisko un elektronisko ierīču savākšanas sistēmu jūsu valstī. Tas veicinās pienācīgu atkritumu apsaimniekošanu ierīču aprites cikla beigās. Lai iegūtu informāciju, sazinieties ar vietējām valsts iestādēm, sadzīves atkritumu pārstrādes pakalpojumu nodrošinātājiem, izplatītāju vai mazumtirgotāju. Nepareiza utilizācija var radīt iespējamu negatīvu ietekmi uz vidi un cilvēku veselību, jo pastāv bīstamu vielu klātbūtnes risks. Piezīme: Simbols ir redzams uz akumulatora lādētāja vai tā iepakojuma. Tehniskie dati Tehniskie dati 550iBTX Motors Motora tips BLDC (bezsuku) 36V Svars Svars bez akumulatora un uzgaļa, kg/mārciņas 6,3/13,9 Trokšņa emisija

Skaņas jaudas līmenis, izmērītais dB (A) 95 Skaņas jaudas līmenis, garantētais L

dB (A) 96 Aizsardzības līmenis pret ūdens iekļuvi Lietošana jebkādos laikapstākļos Jā IPX4

Atbilstoši EKdirektīvai2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L

). Iekārtas skaņas jaudas līmenis ir izmērīts ar oriģinālu piestiprinājumu, kas veic darbu augstākajā līmenī. Atšķirība starp garantēto un izmērīto skaņas jaudas līmeni ir tāda, ka garantētā skaņas intensitātes līmeņa mērījumu rezultāts ietver arī izkliedi mērījuma rezultātā un atšķirības dažādām tā paša modeļa ierīcēm atbilstoši direktī- vai2000/14/EK.

Husqvarna rokas akumulatoru izstrādājumi, kas marķēti ar IPX4, atbilst šīm prasībām attiecībā uz izstrādāju- ma apstiprināšanas līmeni

Vibrācijas līmeņi pie rokturiem, mērīti atbilstoši standartam ISO22867, m/s

0,1 Ventilatora darbība Gaisa plūsma parastā režīmā ar apaļu standarta sprauslu, m

min. 15,6 Maksimālais gaisa ātrums parastajā režīmā ar apaļu standarta sprauslu, m/s vai jūdzes/h 54vai120,8 Maksimālais gaisa ātrums Boost mode ar apaļo standarta sprauslu, m/s vai jūdzes/h 66vai147,6 Maksimālais pūšanas spēks parastā režīmā ar apaļu standarta sprauslu, N

Maksimālais pūšanas spēks Boost mode ar apaļo standarta sprau- slu, N

radio frekvenču dati Frekvenču josla, GHz 2,4-2,4835 Izejas jauda, maks. dBm0 0 Trokšņa un vibrācijas dati tiek noteikti, ņemot vērā maksimālo nominālo ātrumu. Apstiprinātie akumulatori Akumulators BLi 950X Tips Litija jonu Akumulatora ietilpība, Ah 31.1 Nominālais spriegums, V 36 Svars, kg 6.9 Apstiprinātie akumulatoru lādētāji Akumulatora lādētājs QC330 QC500 40-C750X Ievades spriegums, V 100–240 100–240 100–240 Frekvence, Hz 50–60 50–60 50–60

Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir 2m/s

Jauda, W 330 500 750 Piederumi Apstiprinātie piederumi Apstiprinātie piederumi Tips Art. nr. Sprausla (garums) Plakanā sprausla (600mm) 5797975-01 Apaļā sprausla ar metāla gredze- nu (300mm) 5861063-01 Sprauslas klusinātājs (400mm) 5898117-01 Sprausla 5765818-01 Roktura stienis Roktura stienis 5444000-04 276 790 - 012 - 06.05.2025Atbilstības deklarācija Atbilstības deklarācija Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr.: +46-36-146500, ar šo paziņojam, ka uzņemamies pilnu atbildību par to, ka šis izstrādājums: Apraksts Mugursomas tipa rokās turamais pūtējs ar akumulatora piedziņu Zīmols Husqvarna Tips/modelis 550iBTX Identifikācija Sākot ar sērijas numuriem 2025 pilnībā atbilst šādām ES direktīvām un noteikumiem: Regula Apraksts 2006/42/EC “par mehānismiem” 2014/30/EMC “par elektromagnētisko savietojamību” 2011/65/EU “par bīstamu vielu izmantošanas ierobežošanu” 2000/14/EC “par trokšņa emisiju vidē” 2014/53/EU “par radioiekārtām”* un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 62841-1:2015/A11:2022 (IEC 62841-1:2014), IEC 62841-4-6: 2022, EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011+AC:2012, EN 15503:2009+A2:2015, EN IEC 63000:2018. *Izstrādājumiem ar Bluetooth

Huskvarna, 2025-02-28 Stefan Holmberg, R&D Director, Technology Management, Husqvarna AB Atbildīgais par tehnisko dokumentāciju Reģistrētās preču zīmes Bluetooth

preču zīme un logotipi ir Bluetooth SIG, inc reģistrētas preču zīmes, un Husqvarna tās izmanto atbilstoši licencei.
