Produkta veids	Bezvadu lapu pūtējs / sūcējs
Zīmols	Husqvarna
Modelis	120iBV
Svars (bez akumulatora)	4,6 kg
Barošana	Litija-jonu akumulators 36 V (40-B sērija)
Ieteicamais akumulators	Husqvarna 40-B140 (4 Ah)
Lādētājs	Husqvarna 40-C80 (100-240 V, 50-60 Hz)
Dzinējs	Bez suku (BLDC) 36 V
Maks. gaisa plūsma	6,7 m³/min
Maks. gaisa ātrums	50 m/s (111 mi/h)
Garantētais akustiskās jaudas līmenis	100 dB(A)
Skaņas spiediena līmenis pie auss	84 dB(A)
Vibrācijas līmenis (priekšējais/aizmugurējais rokturis)	1,4 / 1,7 m/s²
Darba režīmi	Pūtējs, sūcējs, ECO
Drošības funkcijas	Automātiska izslēgšanās pēc 1 min, drošības slēdži caurulēm, termiskā aizsardzība
Apkope	Regulāra gaisa ieplūdes tīrīšana, skrūvju pārbaude, savākšanas maisa tīrīšana
Remontējamība	Oriģinālās rezerves daļas, ieteicams pilnvarots serviss
Garantija	Skatīt lietošanas instrukciju vai pārdevēju

Bieži uzdotie jautājumi - 120iBV HUSQVARNA

Kā iedarbināt Husqvarna 120iBV pūtēju?

Nospiediet un turiet nospiestu ieslēgšanas/izslēgšanas pogu (A), līdz iedegas zaļā gaismas diode. Turiet palīgrokturi ar vienu roku un galveno rokturi ar otru. Pabīdiet režīma ritenīti (B) uz augšu, lai aktivizētu pūtēja vai sūcēja režīmu.

Kā izslēgt ierīci?

Pabīdiet režīma ritenīti (B) uz leju, lai apturētu pašreizējo režīmu. Pēc tam nospiediet ieslēgšanas/izslēgšanas pogu (A), līdz zaļā gaismas diode nodziest. Izņemiet akumulatoru, ja iekārtu uzglabājat.

Kā pārslēgties starp pūtēja un sūcēja režīmu?

Pārliecinieties, ka esat uzstādījis atbilstošos piederumus (pūtēja caurule vai sūkšanas caurule + maiss). Pabīdiet režīma ritenīti (B) uz augšu, lai pārslēgtos uz pūtēja vai sūcēja režīmu. ECO režīms tiek aktivizēts, pabīdot uz leju.

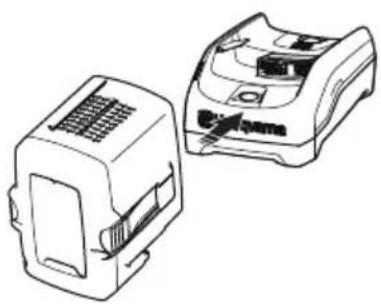

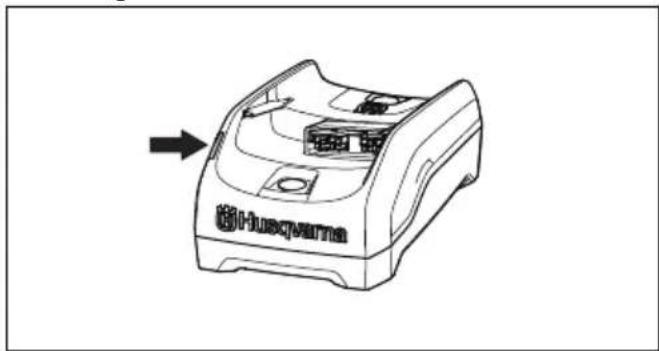

Kā uzlādēt akumulatoru?

Pievienojiet lādētāju 40-C80 elektrotīklam. Ievietojiet akumulatoru lādētājā. Uzlādes gaismas diode mirgo, pēc tam kļūst nepārtraukta. Nospiediet akumulatora indikatora pogu, lai pārbaudītu līmeni: 4 gaismas diodes = 76-100 %, 1 mirgojoša gaismas diode = 0-5 %. Atvienojiet lādētāju un izņemiet akumulatoru pēc uzlādes.

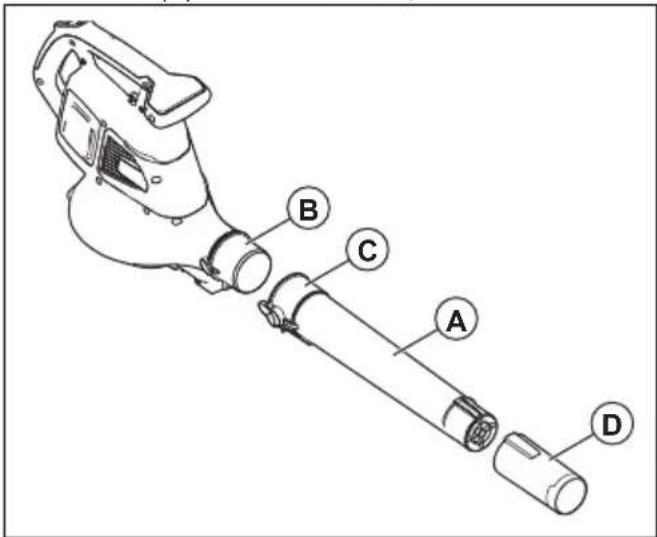

Kā uzstādīt pūtēja cauruli?

Bīdiet pūtēja cauruli (A) uz pūtēja izplūdes atveres, līdz dzirdat klikšķi. Uzlieciet sprauslu (D) uz caurules. Produkts neiedarbināsies, ja caurule nav pareizi samontēta, pateicoties drošības slēdzim.

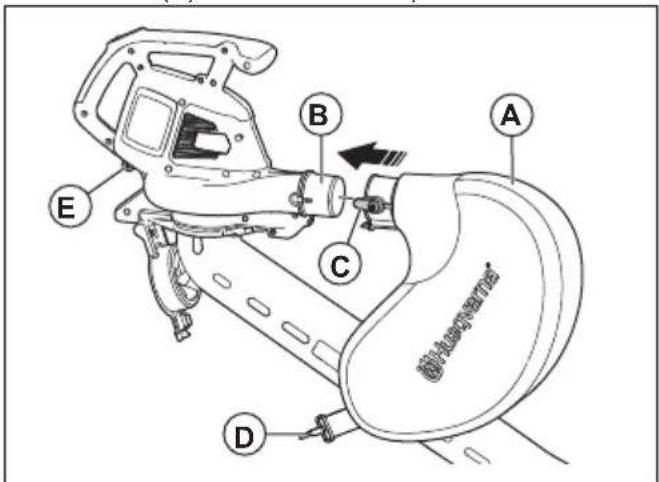

Kā iztukšot savākšanas maisu?

Apturiet produktu un noņemiet maisu. Apgrieziet to uz āru, lai iztukšotu atkritumus. Nomazgājiet maisu ar dārza šļūteni un ļaujiet nožūt pirms atkārtotas uzstādīšanas. Nebāziet rokas maisā.

Kāds drošības attālums jāievēro lietošanas laikā?

Operatoram jānodrošina, lai tuvāk par 15 metriem neatrastos neviens cilvēks vai dzīvnieks. Ja vienā zonā strādā vairāki lietotāji, minimālais drošības attālums ir 15 metri.

Ko darīt, ja mirgo sarkanā kļūdas gaismas diode?

Tas var norādīt uz temperatūras novirzi: ļaujiet produktam atdzist. Pārbaudiet arī, vai caurule vai ventilatora vāks ir pareizi uzstādīts. Ja kļūda turpinās, sazinieties ar apkopes darbnīcu.

Kā apkopt produktu pēc lietošanas?

Notīriet ārējo virsmu ar sausu drānu. Pārbaudiet gaisa ieplūdes atveres un noņemiet lapas vai gružus. Pārbaudiet akumulatoru un lādētāju. Skatiet apkopes grafiku lietošanas instrukcijā par iknedēļas un ikmēneša darbībām.

Kā uzglabāt akumulatoru un lādētāju?

Izņemiet akumulatoru no produkta. Uzglabājiet to sausā vietā, pasargātu no sala un tiešas gaismas, temperatūrā no 5 °C līdz 25 °C. Uzlādējiet to starp 30 % un 50 % pirms ilgstošas uzglabāšanas. Glabājiet lādētāju slēgtā un sausā telpā.

LIETOŠANAS INSTRUKCIJA 120iBV HUSQVARNA

LV Lietošanas pamācība

Problēmu novēršana....304

Pārvadāšana, glabāšana un utilizēšana.... 305

Tehniskie dati....306

Atbilstības deklarācija.... 308

levads

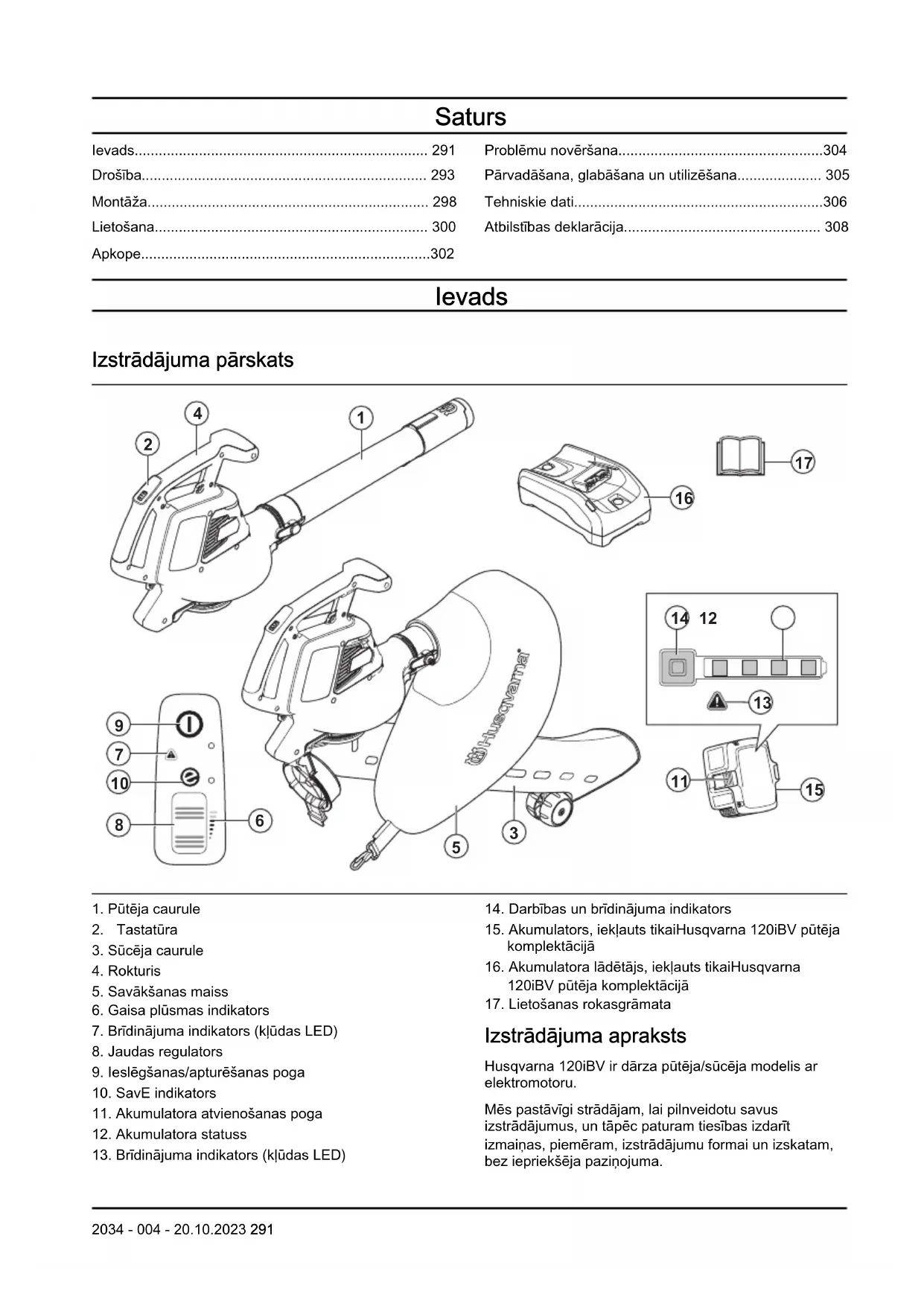

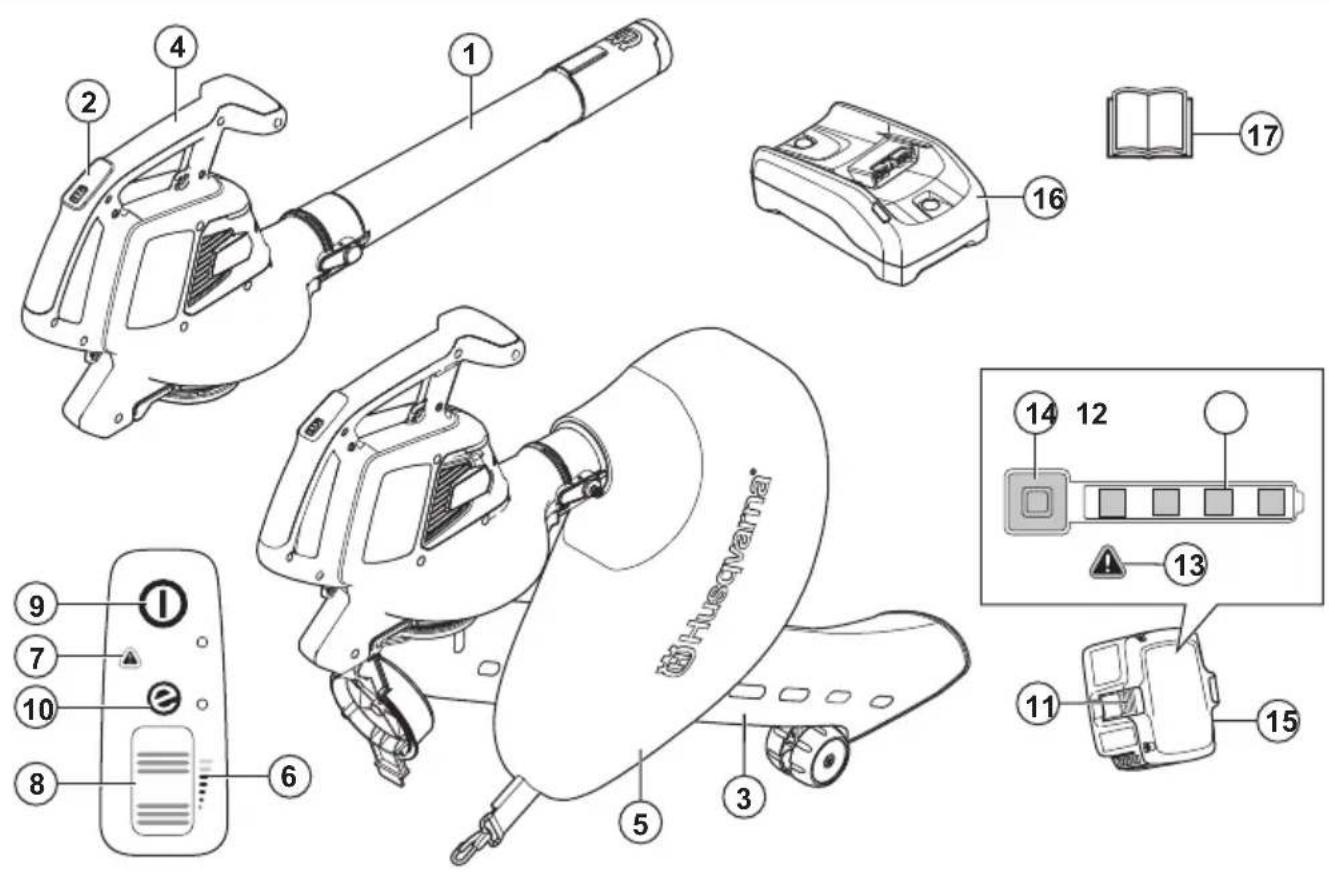

Izstrādājuma pārskats

1. Pūtēja caurule
2. Tastatūra
3. Sūcēja caurule
4. Rokturis
5. Savākšanas maiss
6. Gaisa plūsmas indikators
7. Brīdinājuma indikators (klūdas LED)
8. Jaudas regulators
9. leslēgšanas/apturēšanas poga
10. SavE indikators
11. Akumulatora atvienošanas poga

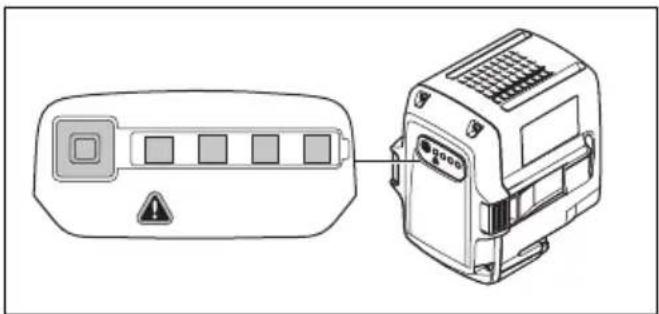

12. Akumulatora status

13. Brīdinājuma indikators (k|ūdas LED)

14. Darbības un brīdinājuma indikators

15. Akumulators, iekļauts tikaiHusqvarna 120iBV pūtēja komplektācijā
16. Akumulatora lādētājs, iekļauts tikaiHusqvarna 120iBV pūtēja komplektācijā
17. Lietošanas rokasgrāmata

Izstrādājuma apraksts

Husqvarna 120iBV ir dārza pūtēja/sūcēja modelis ar elektromotoru.

Mēs pastāvīgi strādājam, lai pilnveidotu savus izstrādājumus, un tāpēc paturam tiesības izdarīt izmaiņas, piemēram, izstrādājumu formai un izskatam, bez iepriekšēja paziņojuma.

Paredzētā lietošana

Pūtēja režīms: Pūtējs paredzēts gružu vai nopļautās zāles atlieku nopūšanai no celiniem, piebraucamajiem celiem, pagalmiem un tamlīdzīgām vietām. Tas paredzēts ari nopļautās zāles, salmu vai lapu pūšanai, lai veidotu kaudzes vai gružu izpūšanai no stūriem, savienojumiem vai spraugām starp flīzēm vai kieģeliem.

Sūcēja režīms: Sūcēja režīms ir paredzēts sausa materiāla iesūcei. Ir iespējams iesūkt lapas, zāli, mazus zarus un papīra gabaliņus.

Simboli uz izstrādājuma

BRĪDINĀJUMS. Šis izstrādājums var būt bīstams un radīt smagas vai nāvējošas traumas operatoram vai citām personām. Esiet uzmanīgi un lietojiet izstrādājumu pareizi.

Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms šī izstrādājuma lietošanas pārliecinieties, vai izprotat norādījumus.

Izmantojiet apstiprinātus acu aizsarglīdzek|us.

Spriegums, V

Līdzstrāva.

Trokšna emisijas vidē uzīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšna kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 306 un uz etiketes.

Pirms tehniskās apkopes atvienojiet akumulatoru.

Izstrādājums vai iepakojums nav sadzīves atkritumi. Utilizējiet to elektrisko un elektronisko ierīču pārstrādes uzņēmumā.

Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām.

Šis izstrādājums atbilst spēkā esošajiem AK regulām.

Nepaklaujiet ierīci lietus iedarbībai.

Uzgaidiet, līdz rotora lāp-stiņas apstājas pēc ierīces izslēgšanas.

Izmantojiet izstrādājumu sūcēja režīmā tikai tad, ja caurule ir pilnībā samontēta.

Pūtēja lietotājam jānodrošina, lai citi cilvēki vai dzīvnieki neatrastos darba vietai tuvāk par 15 metriem. Ja vairā- ki ierīces lietotāji strādā vienā darba vietā, drošības attālumam ir jābūt ne mazākam par 15 metriem. Pūtējs ar lielu spēku var izsviest priekšmetus, kas, atsitoties, var atlēkt. Nelietojot at- bilstošu drošības aprīkojumu, tas var radīt smagas acu traumas.

yyyy wwxxxxx

Datu plāksnītē ir norādīts sērijas numurs. yyyy ir ražošanas gads, ww ir ražošanas nedēļa.

Piezīme: Pārējie uz ierīces norādītie simboli/norādes atbilst noteiktu valstu sertifikācijas prasībām.

Simboli uz akumulatora un/vai akumulatora lādētāja

Utilizējiet šo izstrādājumu elektrisko un elektronisko ierī-ču pārstrādes uzņēmumā. (At-tiecas vienīgi uz Eiropu)

Bezatteices transformators.

Lietojiet un uzglabājiet akumulatoru lādētāju tikai iekštelpās.

Dubultā izolācija.

Ražotājs

Husqvarna AB

Mēs neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;
• produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Bridinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma un/vai papildaprīkojuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi drošības norādījumi

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Rūpīgi izlasiet norādījumus par izstrādājuma vadības ierīcēm un tā pareizu lietošanu. Nepareiza vai pavirša izstrādājuma lietošana var pārvērst to par bīstamu darbarīku, kas savukārt var radīt smagas vai pat nāvējošas traumas operatoram vai citiem.

• Nekādā gadījumā bez ražotāja atļaujas nedrīkst mainīt šī izstrādājuma konstrukciju. Nekad nelietojiet izstrādājumu, kas ir pārveidots, neievērojot sākotnējo specifikāciju, un vienmēr izmantojiet tikai originālos piederumus. Neatļautas izmaiņas un/vai neatļauti piederumi var radīt smagas vai nāvējošas traumas izstrādājuma lietotājam un citiem. Jūsu garantija, iespējams, neattiecas uz bojājumiem vai atbildību, ko ir izraisījusi nesankcionētu piederumu vai rezerves daļu lietošana.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstāklos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu smagas vai letālas traumas risku, mēs iesakām personām, kurām ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Pirms uzlādes izņemiet no ierīces akumulatoru.

Vispārīgi drošības brīdinājumi par elektriskā darbarīka lietošanu

Pārbaude pirms iedarbināšanas

• Pārbaudiet darba zonu. Noņemiet visus valīgos priekšmetus, ko var aizmest pa gaisu, piemēram, akmeņus, stikla lauskas, naglas, tērauda stiepli, auklas utt.
• Lai novērstu iekārtas nejaušas iedarbināšanas risku, vienmēr izņemiet akumulatoru. Pirms iekārtas tehniskās apkopes vienmēr atvienojiet akumulatoru.
• Pirms iekārtas lietošanas un pēc triecieniem pārbaudiet, vai iekārtai nav novērojams nodilums vai bojājumi un veiciet atbilstošos remontdarbus.
• Vienmēr izmantojiet tikai oriğinālās detaļas.
• Mašīnas lietotājam jānodrošina, lai citi cilvēki vai dzīvnieki darba laikā neatrastos darba vietai tuvāk par 15 metriem. Ja vairāki operatori strādā vienā darba vietā, drošības attālumam starp tiem jābūt ne mazākam par 15 metriem.
• Pirms lietošanas veiciet mašinai vispārējo pārbaudi, skat. apkopes grafiku.
• Uz lietošanu var attiekties valsts vai vietējie noteikumi. levērojiet norādītos noteikumus.

Individuālā aizsardzība

- Lietojot elektrisko darbarīku, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet elektrisko darbarīku, kad esat noguris, kā ari narkotiku, alkohola vai zāļu iespaidā. Acumirklīga neuzmanība strādājot ar elektrisko darbarīku var radīt smagas traumas.

• Nepieļaujiet citu personu atrašanos darba zonā.
• lerīci nedrīkst lietot personas (tostarp bērni) ar ierobežotām fiziskām, maṇas vai garīgajām spējām un nepietiekamu pieredzi vai zināšanām, izņemot gadījumus, kad par šo personu drošību atbildīgā persona šīs personas uzrauga vai ir atbilstoši instruējusi. Neļaujiet bērniem spēlēties ar šo ierīci.
• Nekādā gadījumā neļaujiet lietot ierīci bērniem vai cilvēkiem, kas nepārzina šos norādījumus. Vietējie normatīvi var ierobežot operatora vecumu.
• Nepieļaujiet nepiederošu personu tuvošanos. Bērniem, dzīvniekiem, skatītājiem un palīgiem jāatrodas ārpus drošības zonas — vismaz 15 metru (50 pēdu) attālumā. Ja kāds tuvojas, nekavējoties apturiet ierīci.
• Uzglabājiet ierīci noslēdzamā vietā, kas nav pieejama bērniem un nepiederošām personām.
• Nedarbiniet ierīci uz brugētas vai grants virsmas, kur gaisā izsviestie priekšmeti var radīt traumas.
• Ierīces lietošanas laikā vienmēr valkājiet atbilstošus apavus un garas bikses. Nelietojiet ierīci, ja kājas ir basas vai valkājat vaļējas sandales. Nav ieteicams valkāt vaļīgu apgērbu vai apgērbu ar vaļīgām šņorēm un saitēm.
• Nevalkājiet valīgu apgērbu vai rotaslietas, kas var tik ierautas gaisa ieplūdes atverē. Netuviniet garus matus gaisa ieplūdes atverēm.
• Nekad nelietojiet ierīci, ja esat noguruši, ja dzerti alkoholiski dzērieni, vai lietojat medikamentus, kas var ietekmēt redzi, spriestspējas vai koordināciju.
• Lietojiet individuālos aizsarglīdzekļus. Skatiet norādījumus sadaļā “Individuālie aizsarglīdzekļi”.
• Nododot ierīci citai personali, vienmēr izņemiet akumulatoru.
• Atcerieties, ka jūs kā operators esat atbildīgs par cilvēku vai viņu īpašuma aizsardzību pret nelaimes gadījumiem vai apdraudējumu.

Elektriskā darbarīka lietošana un uzturēšana

• Nekad nelietojiet iekārtu, kas ir pārveidota tā, ka neatbilst sākotnējai specifikācijai. lekārtu nedrīkst lietot sprādzienbīstamu vai viegli uzliesmojošu vielu tuvumā.
• Nekad nelietojiet bojātu ierīci. levērojiet šajā rokasgrāmatā aprakstītās drošības pārbaudes, tehniskās apkopes un remonta instrukcijas. Dažus apkopes un remonta darbus drīkst veikt tikai apmācīti un kvalificēti speciālisti. Skatīt norādījumus zem virsraksta "Apkope".
• Vienmēr izmantojiet tikai oriģinālās detaļas.
• Vienmēr pārbaudiet, vai iekārtas ventilācijas spraugas nav aizsērējušas.
• Pirms iedarbināšanas jābūt piestiprinātiem visiem pārsegiem, aizsargiem un rokturiem.

• Izmantojiet mašīnu tikai dienas gaismā vai citā labi apgaismotā teritorijā.

• Nelietojiet mašīnu sliktos laikapstāklos, piemēram, miglā, lietū, slapjās vai mitrās vietās, stiprā vējā, lielā aukstumā, pērkona negaisa laikā u.c. Ārkārtīgi karsts laiks var izraisīt mašīnas pārkaršanu. Darbs ar to sliktos laikapstāklos ir nogurdinošs un var rasties bīstami apstākļi, piemēram, slidenas virsmas.

• Ja iekārtai rodas normām neatbilstoša vibrēšana, apturiet to un izņemiet akumulatoru.
• Ejiet, nekādā gadījumā neskrieniet.

Darba drošības norādījumi

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Ja ir radusies situācija, kurā nezināt, kā rīkoties, lūdziet padomu speciālistam. Sazinieties ar izplatītāju vai apkopes darbnīcu. Izvairieties no lietošanas paņēmieniem, kurus nepārvaldāt.
• Pārliecinieties, vai varat droši pārvietoties un stāvēt. Pārbaudiet, vai tuvumā nav škēršlu (saknes, akmeņi, zari, bedres utt.), kas var traucēt, ja piepeši nepieciešams pārvietoties. levērojiet īpašu piesardzību, strādājot nogāzēs.
• Vienmēr turiet līdzsvaru un stāviet stabili. Nesniedzieties pārāk tālu.
• Lietojot dzirdes aizsarglidzeklus, vienmēr uzmanīgi klausieties, lai sadzirdētu brīdinājumu signālus vai saucienus. Kad izstrādājums apstājas, vienmēr nonemiet dzirdes aizsarglidzeklus.
• Nelietojiet izstrādājumu atvērtu logu tuvumā.
• Cieniet apkārtējos, tādēl strādājiet ar ierīci piemērotā laikā, nevis, piemēram, agri no rīta vai vēlu vakarā, kad tas var traucēt citus. levērojiet vietējos likumus un noteikumus.
• Darbiniet ierīci ar iespējami mazāku gaisa plūsmu. Ir samērā reti nepieciešams darbināt pūtēju ar pilnu gaisa plūsmu; daudzus darbus var paveikt ar dalēju gaisa plūsmu. Mazāka gaisa plūsma nozīmē mazāk trokšņa un putekļu, turklāt tā ir arī vieglāk vadīt savāktos un pārvietotos gružus.
• Putekļainos apstākļos, izstrādājuma izmantošanas laikā nedaudz samitriniet virsmu.
• Ar grābekli vai slotu atbrīvojiet zemē iekērušos gružus.
• Turiet pūtēja atveri, iespējami tuvu zemei.
• Novērojiet apkārtni. Nevērsiet ierīci cilvēku, dzīvnieku, spēļu laukumu vai automobilų u.c. virzienā.
• Samaziniet pūšanas laiku, viegli samitrinot putekļainās vietas vai izmantojot smidzināšanas iekārtu.
• Strādājot ṣemiet vērā vēja virzienu. Lai atvieglotu darbu, strādājiet vēja virzienā.
• Ja ierīce sāk neparasti vibrēt, apturiet to un izņemiet akumulatoru.

• Pūtēja izmantošana lielu kaudžu pārvietošanai ir laikietilpīga un rada nevajadzīgu troksni.

• Pēc lietošanas notīriet ierīci! Uzmanieties, lai gruži netiktu iepūsti citu cilvēku dārzā.
  • Neskrieniet ar ierīci rokās.

• Spēcīgās gaisa plūsmas var pārvietot priekšmetus tik lielā ātrumā, ka tie var atlēkt un radīt smagas acu traumas.

• Nevērsiet gaisa plūsmu citu cilvēku vai dzīvnieku virzienā.
• Pirms piederumu vai citu sastāvdaļu uzstādīšanas vai nonemšanas apturiet motoru.
• Uzmanieties, lai kermana dalas neatrastos karstu virsmu tuvumā.
• Nekad nelieciet zemē izstrādājumu, kas darbojas, ja nevarat to uzraudzīt.
• Apturiet ierīci un izņemiet akumulatoru. Pārliecinieties, ka visas kustīgās detaļas ir pilnībā apstājušās šādos gadījumos:

• vienmēr, kad atstājat ierīci;
- pirms nosprostojumu attīrīšanas vai teknes attīrīšanas;
- pirms ierīces pārbaudes, tīrīšanas vai izmantošanas.

- Nekavējoties izslēdziet barošanu un ľaujiet ierīcei apstāties, ja griešanas mehānisms atduras pret svešķermeņiem, atskan neparasts troksnis vai rodas vibrācija. Atvienojiet akumulatoru no ierīces un pirms tās atkārtotas ieslēgšanas un lietošanas rīkojieties šādi:

• pārbaudiet, vai nav bojājumu;
- nomainiet bojātās detaļas vai saremontējiet tās;
- pārbaudiet, vai nav valīgu detaļu, un pievelciet tās, ja nepieciešams.

- Izslēdziet barošanas avotu un atvienojiet ierīci no akumulatora pirms nevēlama materiāla notīrīšanas, ja ierīce tiek nosprostota.

- Šo ierīci nedrīkst pārvadāt, ja darbojas barošanas avots.

- lerīci nedrīkst sasvērt, ja darbojas barošanas avots.

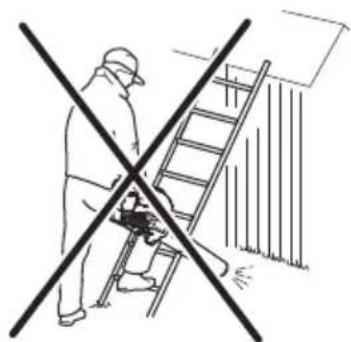

- Pūtēju nedrīkst lietot uz kāpnēm vai sastatnēm.

• Nelietojiet izstrādājumu, ja nav iespējams pasaukt palīdzību nelaimes gadījumā.

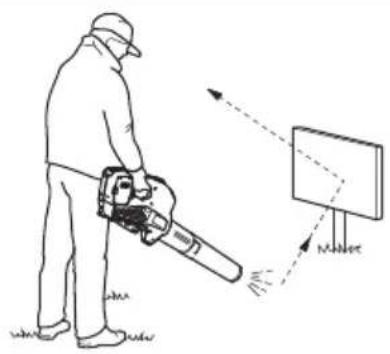

• Sargieties no izsviestiem priekšmetiem. Akmeņi, netīrumi u.c. var tikt izsviesti un trāpīt acīs, tādējādi izraisot aklumu vai citas smagas traumas.
• Uzlādējot izstrādājumu, lielākai drošībai izmantojiet paliekošās strāvas ierīci (residual-current device, RCI). Paliekošās strāvas ierīce tiek uzstādīta, lai aizsargātu operatoru elektrosistēmas kļūmes gadījumos.
• Šai ierīcei ir raksturīgs Įoti zems vibrāciju līmenis. Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrācijas ietekmē var negatīvi ietekmēt asinsriti vai nervu sistēmu. Ja jūtat pārmērīgas vibrāciju ietekmes simptomus, apmeklējiet ārstu. Simptomi var būt šādi: nejutīgums, tirpšana, dūrieni, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Šie simptomi parasti ir novērojami pirkstiem, rokām vai locītavām.
• Izmantojiet izstrādājumu tikai paredzētajiem mērkiem.
• Nemiet vērā, ka visas iespējamās situācijas nav iespējams paredzēt. Vienmēr esiet piesardzīgi un izmantojiet veselo saprātu. Izvairieties no situācijām, kurās nejūtaties īsti pārliecināts par notiekošo vai veicamajām darbībām. Ja pēc šo norādījumu izlasīšanas joprojām šaubāties par notiekošo vai veicamajām darbībām, pirms turpmākas rīcības konsultējieties ar kādu ekspertu.

Individuālie aizsarglīdzek|i

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. ĉaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Ilgstoša uzturēšanās troksnī var bojāt dzirdi. Ar akumulatoriem darbināmas ierīces kopumā ir salīdzinoši klusas, taču bojājumus var radīt trokšna līmenis apvienojumā ar ilgstošu iedarbību. iesaka operatoriem lietot dzirdes aizsarglīdzekļus, ja ierīce tiek lietota ilgstoši. Ja lietotājs ar ierīci strādā ilgstoši

un regulāri, viņam ir regulāri jāpārbauda dzirde. Nemiet vērā to, ka dzirdes aizsarglīdzekļi ierobežo iespēju dzirdēt skaņas un brīdinājuma signālus.

- Izmantojiet apstiprinātus acu aizsarglīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst ASV standarta ANSI Z87.1 ASV vai standarta EN 166 prasībām ES valstīs.

- Lietojiet izturīga auduma apgērbu. Vienmēr valkājiet biezas, garas bikses un apgērbu ar garām piedurknēm. Nevalkājiet vaļīgu apgērbu, kas viegli var iekerties krūmos un zaros. Nenēsājiet rotaslietas, nevelciet šortus, sandales un nestrādājiet basām kājām. Sakārtojiet matus droši virs pleciem. - Gādājiet, lai tuvumā būtu pirmās palīdzības piederumi.

- Strādājot putekļainā vidē, jālieto elpošanas aizsargmaska.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

- Šajā sadaļā ir izskaidrotas izstrādājuma drošības funkcijas, tā nolūks un veidi, kā tiek veikta tā pārbaude un apkope, lai garantētu izstrādājuma pareizu darbību. Skatiet norādījumus nodalā ar virsrakstu Izstrādājuma pārskats lpp. 291 lai uzzinātu, kur izstrādājumā atrodas šīs daļas. - Šī izstrādājuma darbmūžs var saīsināties un var palielināties nelaimes gadījumu risks, ja izstrādājuma apkope netiek veikta pareizi un ja apkope un/vai remonts netiek veikts profesionāli. Ja nepieciešama

papildu informācija, sazinieties ar tuvāko izplatītāju, kas nodrošina apkopi.

- Nekādā gadījumā nelietojiet izstrādājumu ar bojātu drošības aprīkojumu. Izstrādājuma drošības aprīkojums ir jāpārbauda un jāuztur, pamatojoties uz šajā nodalā izklāstīto informāciju. Ja izstrādājums neatbilst iepriekš aprakstīto pārbaužu prasībām, sazinieties ar vietējo remontdarbnīcu, lai izstrādājumu saremontētu. - Izstrādājuma apkopi un remontu drīkst veikt tikai īpaši apmācīti tehniķi. Tas jo īpaši atteicas uz izstrādājuma drošības aprīkojumu. Ja jūsu izstrādājums neatbilst tālāk aprakstīto pārbaužu prasībām, sazinieties ar apkopes pakalpojumu nodrošinātāju. Jebkura mūsu izstrādājuma iegāde garantē profesionāla remonta un apkopes pieejamību. Ja mazumtirgotājs, pie kura iegādājāties izstrādājumu, nav apkopi veicošs izplatītājs, uzziniet no viņa tuvākā apkopes veicēja adresi.

Tastatūras pārbaude

1. Turiet nospiestu ieslēgšanas/apturēšanas pogu (A).

a) Izstrādājums ir ieslēgts, ja iedegas gaismas diode (B) b) Izstrādājums ir izslēgts, ja gaismas diode (B) nedeg.

1. Skatiet šeit: Lietotāja saskarne lpp. 304 ja iedegas vai mirgo brīdinājuma indikators (C).
2. Nospiediet un atlaidiet jaudas regulatoru (D), lai pārliecinātos, ka tas brīvi kustas.

Akumulatora drošība

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

- Izmantojiet tikai tos 40-B sērijas akumulatorus, kas ieteikti jūsu izstrādājumam. Skatiet šeit: Apstiprinātie akumulatori lpp. 306. Akumulatoriem ir šifrēta programmatūra. - Kā barošanas avotu izmantojiet tikai 40-B sērijas uzlādējamus akumulatorus saistītajiem Husqvarna izstrādājumiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu izstrādājumu strāvas avotu.

• Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, skrūvēm vai citiem metāla priekšmetiem. Tas var izraisīt akumulatora īssavienojumu.
• Neizmantojiet akumulatorus, kas nav uzlādējami.
• Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.
• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var radīt apdegumus un/vai kīmiskos apdegumus.
• Akumulatoru nedrikst pakļaut lietus un mitruma ietekmei.
• Akumulatoru nedrikst paklaut mikroviņu un augsta spiediena ietekmei.
• Akumulatoru nedrikst izjaukt vai saspiest.
• Akumulatoru drīkst izmantot temperatūrā no -10 °C (14 °F) līdz 40 °C (104 °F).
• Netīriet akumulatoru un tā lādētāju arūdeni. Skatiet šeit: Produkta, akumulatora un akumulatora lādētāja tīrīšana lpp. 303.
• Nelietojiet defektīvu vai bojātu akumulatoru.
• Uzglabājiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piemēram, naglu, skrūvju vai rotaslietu.
  • Sargiet akumulatoru no bērniem.

Akumulatora lādētāja drošības norādes

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Ja drošības instrukcijas netiek ievērotas, pastāv elektriskās strāvas trieciena vai īssavienojuma risks.
• Neizmantojiet citus akumulatoru lādētājus, izņemot jūsu izstrādājumam paredzēto. Izmantojiet 40-C80 lādētājus tikai tad, ja lietojat Husqvarna 40-B140 uzlādējamos akumulatorus. Skatiet šeit: Apstiprinātie akumulatoru lādētāji lpp. 307 un Apstiprinātie akumulatori lpp. 306.
• Nemēginiet demontēt akumulatora lādētāju.
• Nelietojiet defektīvu vai bojātu akumulatora lādētāju.
• Nevelciet akumulatora lādētāju aiz barošanas kabela. Lai akumulatora lādētāju atvienotu no elektrotikla kontaktligzdas, velciet aiz kontaktspraudna. Nevelciet aiz barošanas kabela.
• Uzmanieties, lai vadi un pagarinātāji nesaskartos ar ūdeni, ellu un asām malām. Nodrošiniet, lai kabelis netiktu iespiests starp priekšmetiem, piemēram, durvīs, nožogojumos vai līdzīgās konstrukcijās.
• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju,

tuvumā. Pārliecinieties, vai akumulatora lādētājs nav pārsegts. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktspraudni.

• Uzlādējiet akumulatoru tikai tādās telpās, kur ir laba gaisa plūsma un kur akumulators nav pakļauts saules gaismas ietekmei. Neuzlādējiet akumulatoru ārpus telpām. Neuzlādējiet akumulatoru mitrumā.
• Akumulatora lādētāju izmantojiet tikai vietās, kur temperatūra ir no 5 °C (41 °F) līdz 40 °C (104 °F). Izmantojiet lādētāju labi vēdināmā un sausā vietā, kur nav putekļu.
• Neievietojiet nekādus priekšmetus akumulatora lādētāja dzesēšanas atverēs.
• Nekādā gadījumā akumulatora lādētāja spailes nesavienojiet ar metāla priekšmetiem, jo tas var izraisīt akumulatora lādētāja īssavienojumu.
• Izmantojiet apstiprinātas kontaktligzdas, kas nav bojātas. Pārliecinieties, vai akumulatora lādētāja vads nav bojāts. Ja tiek izmantoti pagarinātāji, pārliecinieties, vai tie nav bojāti.

Tehniskās apkopes drošības norādījumi

BRĪDINĀJUMS: Pirms veicat izstrādājuma apkopi, izlasiet brīdinājuma norādījumus.

• Kad ierīce ir apturēta, lai veiktu apkopi, pārbaudi, uzglabātu to vai mainītu piederumu. Laujiet ierīcei atdzist pirms jebkādu pārbaužu veikšanas, regulēšanas utt. Rūpīgi uzturiet ierīci un turiet to tīru.
• Izņemiet akumulatoru, pirms veicat apkopi, citas pārbaudes vai uzstādāt izstrādājumu.
• Operators drīkst veikt tikai šajā lietotāja rokasgrāmatā norādītos apkopes un uzturēšanas darbus. Par plašākiem apkopes un uzturēšanas darbiem vaicājiet apkopes pakalpojumu nodrošinātājam.
• Lai garantētu izstrādājuma drošu darba stāvokli, pievelciet visus uzgriežņus, bultskrūves un skrūves.
• Nomainiet nodilušas vai bojātās daļas.
• Neveicot apkopi, samazinās izstrādājuma darbmūžs un palielinās nelaimes gadījumu risks.
• Īpaša apmācība ir nepieciešama visiem apkopes un remontdarbiem, it īpaši šī izstrādājuma drošības ierīcēm. Ja visas šajā lietotāja rokasgrāmatā norādītās pārbaudes netiek apstiprinātas pēc apkopes veikšanas, sazinieties ar apkopes pakalpojumu nodrošinātāju. Mēs garantējam profesionālu remontdarbu un apkopes pieejamību jūsu izstrādājumam.
• Vienmēr izmantojiet tikai oriģinālās detaļas.

Montāža

Pūtēja režīms

BRĪDINĀJUMS:

Rotora lāpstīņu griešanās vai izstrādājuma nejauša ieslēgšanās var radīt grieztu traumu. Izņemiet akumulatoru un uzgaidiet, līdz rotora lāpstīņas apstājas, pirms saliekat ierīci.

lietošanas pūtēja režīmā pilnībā samontējiet pūtēja cauruli un ieplūdes pārsegu.

Pūtēja caurules montāža

Piezīme: Ja pūtēja caurule nav pareizi samontēta, drošības slēdzis nelaus pūtējam ieslēgties.

1. Uzbīdiet pūtēja cauruli (A) uz pūtēja izvada (B). Fiksators (C) saslēdzas ar klikški.

1. Uzstādiet pūtēja sprauslu (D) uz pūtēja caurules. Pūtēja caurule fiksējas, atskanot klikšķim.

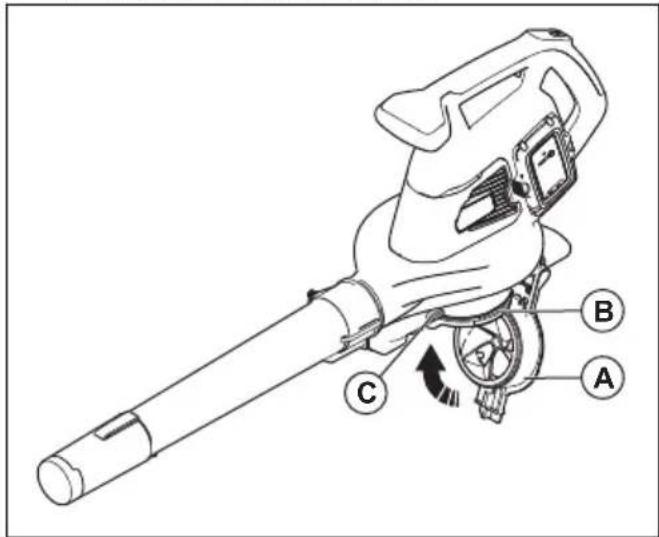

leplūdes pārsega montāža

Piezīme: Ja ieplūdes pārsegs nav pareizi samontēts, drošības slēdzis neļaus pūtējam ieslēgties.

- Aizveriet ieplūdes pārsegu (A) uz pūtēja ievada (B). Fiksators (C) saslēdzas ar klikški.

BRĪDINĀJUMS: Pirms ierīces lietošanas sūcēja režīmā pilnībā samontējiet sūcēja cauruli un uzstādiet savākšanas maisu.

Sūcēja caurules montāža

BRĪDINĀJUMS: Pirms ierīces iedarbināšanas samontējiet augšējās un apakšējās sūcēja caurules.

Piezīme: Ja sūcēja caurule nav pareizi samontēta, drošības slēdzis neļaus pūtējam ieslēgties.

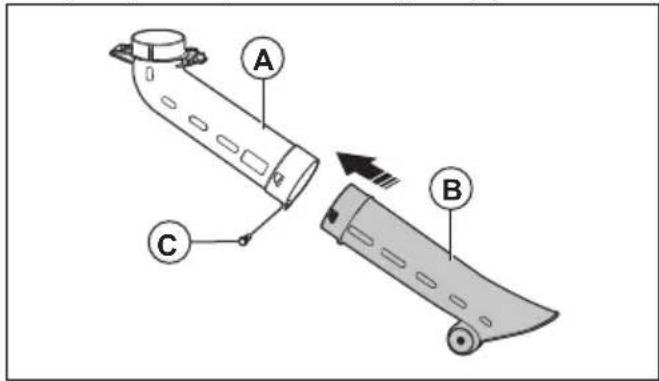

1. Salāgojiet augšējās sūcēja caurules atveres (A) ar apakšējās sūcēja caurules izcilņiem (B).

A B C

1. Uzspiediet apakšējo sūcēja cauruli uz augšējās sūcēja caurules, līdz atskan klikšķis.

2. Pievelciet skrūvi (C).

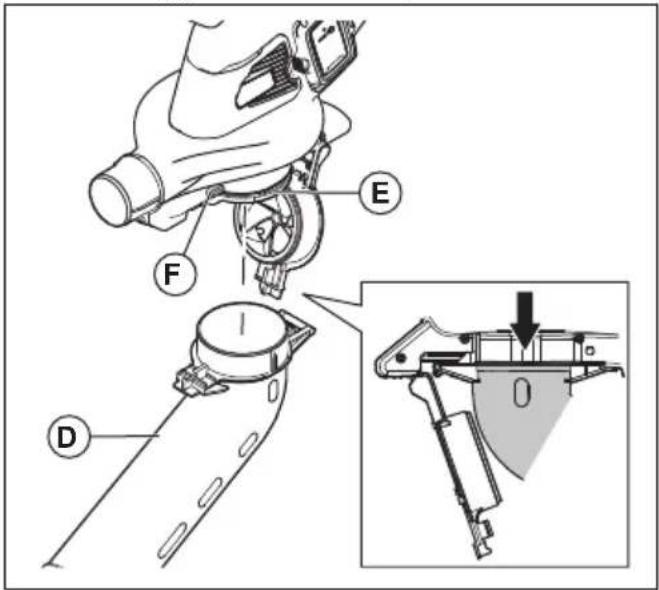

3. Uzstādiet sūcēja cauruli (D) uz sūcēja ievada (E). Fiksators (F) saslēdzas ar klikški.

Savākšanas maisa montāža

Piezīme: Ja savākšanas maiss nav pareizi uzstādīts, drošības slēdzis nelauj ieslēgt ierīci.

BRĪDINĀJUMS: Apturiet ierīci pirms maisa piestiprināšanas vai nonemšanas.

1. Nonemiet pūtēja cauruli, ja tā ir uzstādīta uz ierīces.
2. Uzbīdiet savākšanas maisu (A) uz sūcēja izvada (B). Fiksators (C) saslēdzas ar klikški.

A B C D E

1. Pievienojiet savākšanas maisa siksnu (D) ar turētāju (E).

2. Pievienojiet plecu siksnu (F) ar turētāju (G).

F G

1. Pārliecinieties, ka savākšanas maiss ir pilnībā aizvērts.

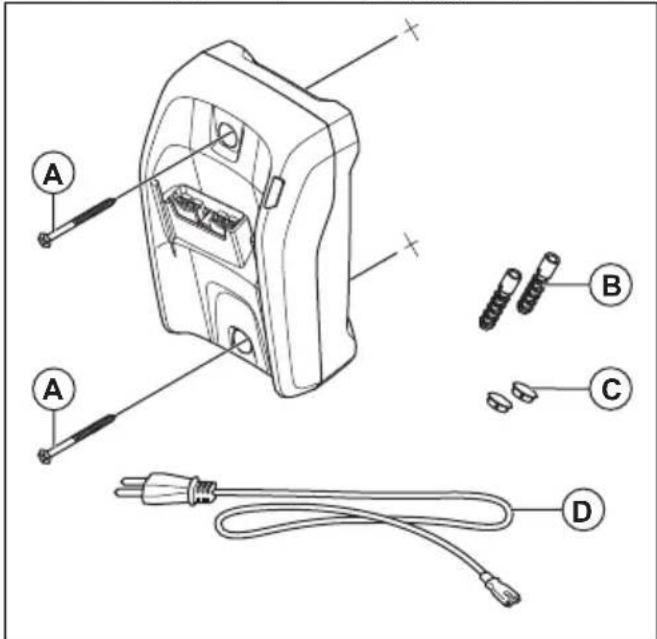

Akumulatoru lādētāja uzstādīšana pie sienas

IEVĒROJIET: Neizmantojiet elektrisko skrūvgriezi akumulatoru lādētāja uzstādīšanai pie sienas. Elektrisks skrūvgriezis var izraisīt akumulatoru lādētāja bojājumus.

1. Pieskrūvējiet akumulatoru lādētāju pie sienas ar 2 skrūvēm (A). Lietojiet dībeļus (B), ja nepieciešams.

1. Atverēs ievietojiet 2 dībelus (C).
2. Pievienojiet barošanas kabeli (D) akumulatoru lādētājam un elektrotīkla kontaktligzdai.

Lietošana

levads

BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošības norādījumus.

Darbības pārbaude pirms produkta lietošanas

1. Pârbaudiet, vai gaisa ieplūdē nav netīrumu un plaisu. Izmantojiet suku un notīriet no produkta zāli un lapas.
2. Pärbaudiet, vai produkts darbojas pareizi.
3. Pārbaudiet visus uzgriežņus un skrūves un pārliecinieties, vai tās ir cieši pieskrūvētas.

Akumulators

BRĪDINĀJUMS: Pirms akumulatora lietošanas izlasiet un izprotiet drošības nodalas norādījumus. Izlasiet akumulatora un akumulatora lādētāja lietošanas

rokasgrāmatu un pārliecinieties, ka izprotat to.

Glabājiet akumulatoru un akumulatoru lādētāju pareizā apkārtējās vides temperatūrā.

	Apkārtējās vides tempera-tūra
Akumulatora darbināša-na	5–40 °C/41–104 °F
Akumulatora uzlāde 5–40	°C/41–104 °F

Akumulatora status

Displejā ir redzams uzlādes līmenis un akumulatora problēmu ziņojumi, ja pastāv problēmas.

Gaismas diodes indikators Akumulatora uzlādes stāvoklis
Deg četras gaismas diodes Akumulators ir uzlādēts	76–100% apmērā.
Deg trīs gaismas diodes Akumulators ir uzlādēts 51–	75% apmērā.
Deg divas gaismas diodes Akumulators ir uzlādēts 26–	50% apmērā.
Deg viena gaismas diode Akumulators ir uzlādēts 6–	25% apmērā.
Mirgo viena gaismas diode Akumulatora ir uzlādēts 0–	5% apmērā.

Akumulatora uzlāde

Ja akumulatoru lietojat pirmo reizi, uzlādējiet to. Jauns akumulators ir uzlādēts tikai par 30%.

IEVĒROJIET: Pievienojiet akumulatora lādētāju kontaktligzdai, kas atbilst datu plāksnīte norādītajam spriegumam un frekvencei.

Akumulators netiks uzlādēts, ja akumulatora temperatūra pārsniedz 50 °C/122 °F.

1. Pievienojiet barošanas kabeli akumulatoru lādētājam.

2. Pieslēdziet akumulatora lādētāju iezemētai barošanas kontaktligzdai. Uzlādes gaismas diode nomirgo vienu reizi.

1. Pievienojiet akumulatoru pie lādētāja. ledegas uzlādes gaismas diode. Akumulatora uzlādes laiks nedrīkst pārsniegt 24 stundas.

1. Nospiediet akumulatora indikatora pogu, ja visas gaismas diodes iedegas; akumulators ir pilnibā uzlādēts.
2. Izraujiet barošanas kabela kontaktspraudni, lai atvienotu akumulatora lādētāju no barošanas kontaktligzdas. Nevelciet aiz barošanas kabela.
3. Iznemiet akumulatoru no lādētāja.

Akumulatoru savienošana ar izstrādājumu

BRĪDINĀJUMS: Ierīcē izmantojiet tikai Husqvarna originālos akumulatorus.

1. Pārliecinieties, vai akumulators ir pilnībā uzlādēts.

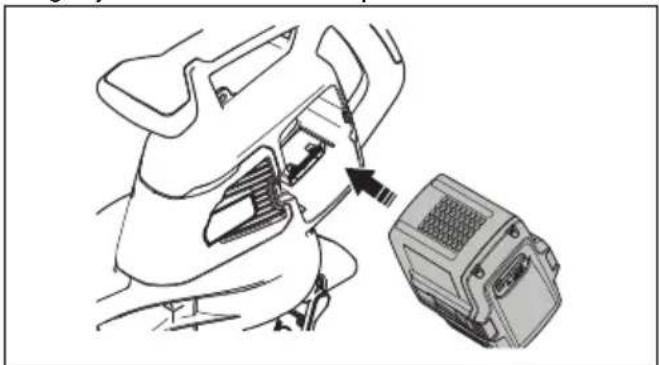

2. lebīdiet akumulatoru izstrādājuma akumulatora turētājā. Akumulatoram ir jābīdās viegli, pretējā gadījumā tas nav uzstādīts pareizi.

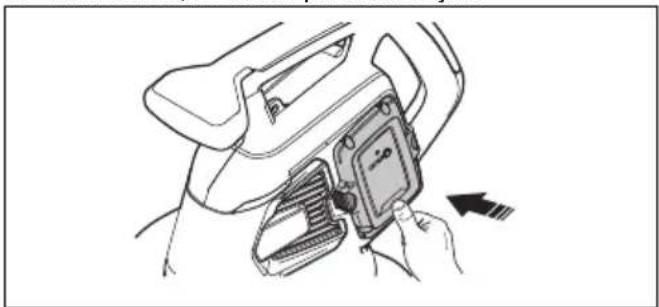

1. Spiediet akumulatora apakšdaļu un iebīdiet līdz galam akumulatora nodalījumā. Atskanot klikšķim, akumulators automātiski fiksējas.
2. Nodrošiniet, lai aizturi pareizi fiksējas.

Izstrādājuma ieslēgšana

1. Turiet nospiestu ieslēgšanas/apturēšanas pogu (A), līdz iedegas zaļas krāsas LED indikators.

1. Ritiniet jaudas regulatoru (B) uz augšu, lai ieslēgtu pūtēja vai sūcēja režīmu.

I e B

Izstrādājuma apturēšana

1. Ritiniet jaudas regulatoru (B) uz leju, lai apturētu pūtēja vai sūcēja režīmu.

1. Turiet nospiestu ieslēgšanas/apturēšanas pogu (A), līdz zaļās krāsas LED indikators nodziest.

EKO režims

EKO režīms paildzina akumulatora darbmūžu.

- Ritiniet jaudas regulatoru uz leju, lai ieslēgtu EKO režīmu. leslēdzot EKO režīmu, iedegas LED indikators.

Savākšanas maisa iztukšošana

BRĪDINĀJUMS:

Asi priekšmeti var radīt traumu. Neievietojiet rokas savākšanas maisā, to iztukšojot.

1. Apturiet ierici.
2. Nonemiet savākšanas maisu.
3. Izgrieziet savākšanas maisa iekšpusi uz āru un izņemiet savāktos priekšmetus.
4. Iztīriet savākšanas maisu ar ūdens šlūteni.
5. Laujiet savākšanas maisam izžūt.
6. Uzstādiet savākšanas maisu.

Automātiskās izslēgšanas funkcija

Ierīcei ir automātiskās izslēgšanās funkcija, kas aptur ierīci, ja tā netiek izmantota. Ierīce izslēdzas pēc 1 minūtes.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopes darbības, izlasiet nodalu par drošību un pārliecinieties, vai saprotat to.

Tehniskās apkopes grafiks

BRĪDINĀJUMS: Pirms veicat apkopi, izņemiet akumulatoru.

Zemāk ir redzams izstrādājuma apkopes darbību saraksts.

Tehniskā apkope Katru	dienu	Reizi ne-dēlā	Reizi mē-nesī
Tīriet ārējo virsmu ar tīru un sausu drānu. Neizmantojiet ūdeni. X
Rokturiem jābūt sausiem un tīriem, bez smērvielas un ellas. X
Pārliecinieties, ka ieslēgšanas/apturēšanas poga darbojas pareizi un nav bojāta. X
Pārliecinieties, ka jaudas regulators darbojas droši un pareizi. X
Tehniskā apkope Katru	dienu	Reizi ne-dēļā	Reizi mē-nesī
Pārbaudiet, vai uzgriežņi un skrūves ir stingri pievilktas. X
Pārbaudiet, vai akumulators nav bojāts. X
	X
Pārliecinieties, ka akumulatora atbrīvošanas pogas darbojas pareizi un izstrādā-juma akumulators tiek fiksēts paredzētajā vietā.	X
Pārbaudiet, vai nav akumulatora bojājumu un pārliecinieties, ka tas darbojas pareizi.	X
Pārbaudiet, vai visi savienotāji, savienojumi un kabeli ir nebojāti un gādājiet, lai tie nav netīri.		X
Pārbaudiet akumulatora un ierīces savienojumus, kā arī akumulatora un akumu-latoru lādētāja savienojumu.			X
Gaisa plūsmas atveres tīriet ar mīkstu suku (nelietojiet skrūvgriezi). X
Noņemiet un notīriet pūtēja cauruli un sūcēja cauruli. X
Iztukšojiet un iztīriet savākšanas maisu. Skatiet šeit: Savākšanas maisa iztukšo-šana lpp. 302.	X
Izņemiet zāli, lapas, netīrumus vai citus nevēlamus materiālus no ieplūdes atve-rēm un ieplūdes pārsega.	X
Pārbaudiet, vai ventilatora lāpstīnritenī nav gružu, un, ja nepieciešams, iztīriet lāpstīnriteni ar neasu, garu priekšmetu.	X

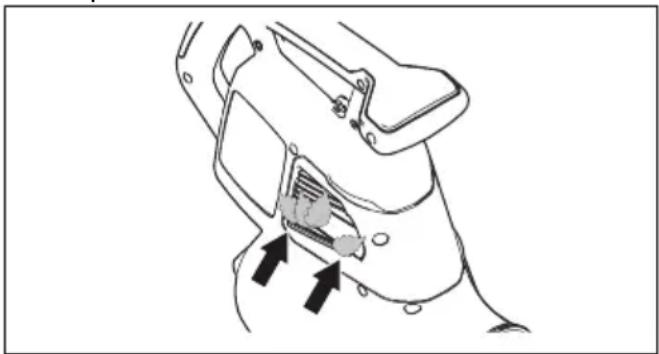

Gaisa ieplūdes pārbaude

1. Pārliecinieties, ka gaisa ieplūde ierīces sānos nav nosprostota.

1. Apturiet ierīci un, ja nepieciešams, noņemiet lapas vai citus nevēlamus materiālus.

IEVĒROJIET: Blokēta gaisa ieplūde samazina pūtēja kapacitāti un

palielina motora darba temperatūru. Pārāk sakarstot, motors var izslēgties.

Akumulatora un akumulatora lādētāja pārbaude

1. Pārbaudiet. vai akumulators nav bojāts, piemēram, vai tajā nav plaisu.
2. Pārbaudiet. vai akumulatora lādētājs nav bojāts, piemēram, vai tajā nav plaisu.
3. Pārliecinieties, vai akumulatora lādētāja savienojuma vads nav bojāts un vai tajā nav plaisu.

Produkta, akumulatora un akumulatora lādētāja tīrīšana

1. Pēc lietošanas tīriet produktu ar sausu drānu.
2. Tiriet akumulatoru un akumulatora lādētāju ar sausu drānu. Akumulatora vadotnes sliedēm ir vienmēr jābūt tīrām.
3. Pārliecinieties, vai akumulatora un akumulatora lādētāja spailes ir tīras, pirms akumulators tiek ievietots akumulatora lādētājā vai produktā.

Problēmu novēršana

Lietotāja saskarne

Lietotāja sa-skarne	lespējamāsklūmes	lespējamais risinājums
Mirgo sarka-nais klūdu LED indikators.	Temperatūras nobīde.	Laujiet izstrādājumam atdzist.
	Caurules vai ventilatora pār-segs ir no-ņemts.	Uzstādiet caurules vai ventilatora pārsegu.
	Akumulatora darbības klū-me.	Nomainiet akumulatoru vai uzlādējiet to.
	Nepieciešama apkope.	Sazinieties ar apkopes pakalpojumu nodrošinātāju.
Izstrādājums nesāk darbo-ties.	Netīrumi un pu-tekļi akumulato-ra savienotājos.	Tīriet ar saspiestu gaisu vai ar mīkstu suku.

Akumulators

Gaismas diožu displejs lespējamās klūmes lespējamais risinājums
Mirgo zaļas krāsas gaismas diode. Akumulators izlādējies. Uzlādējiet akumulatoru.
Mirgo klūdas gaismas diode. Temperatūras nobīde. Akumulatoru drīkst izmantot temperatūrā no -10 °C (14 °F) līdz 40 °C (104 °F).
Iedegas klūdas gaismas diode. Pārāk liela elementu atšķirība (1 V). Sazinieties ar apkopes pakalpojumu nodrošinātāju.

Akumulatora lādētājs

Stāvoklis lespējamās kļūmes lespējamā procedūra
Uzlādes LED indikators deg sarkanā krāsā.	Pastāvīga akumulatora lādētāja kļū-da.	Sazinieties ar izplatītāju.
Stāvoklis lespējamās klūmes lespējamā procedūra
Uzlādes LED indikators mirgo zaļā krāsā.	Temperatūras nobīde, akumulators ir pārāk auksts vai pārāk karsts, lai to lietotu vai uzlādētu.	Laujiet akumulatoram atdzist vai sa-silt. Kad akumulators ir sasniedzis pareizo temperatūru, to var atkal lie-tot vai uzlādēt. Izmantojiet akumula-tora lādētāju apkārtējā temperatūrā no 5 °C (41 °F) līdz 40 °C (104 °F).
Uzlādes LED indikators mirgo sarka-nā krāsā.	Bojāts akumulators Sazinieties ar izplatītāju.

Pārvadāšana, glabāšana un utilizēšana

Pārvadāšana un uzglabāšana

• Komplektācijā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvo aktu prasībām.
• levērojiet īpašās prasības, kas norādītas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā ari trešo pušu un sūtišanas agentu prasības.
• Pirms nosūtāt izstrādājumu, konsultējieties ar bīstamo preču apstrādes speciālistu. levērojiet visus spēkā esošos valsts likumus.
• Kad ievietojat akumulatoru iepakojumā, uz atklātajiem kontaktiem uzlieciet līmlenti. Cieši ievietojiet akumulatoru iepakojumā, lai nepieļautu izkustēšanos.
• Pirms ierīces uzglabāšanas vienmēr ħaujiet tai atdzist.
• Transportēšanas vai uzglabāšanas nolūkos izņemiet akumulatoru.
• Novietojiet akumulatoru un akumulatora lādētāju sausā vietā, kuru neietekmē mitrums un sals.
• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.
• Novietojiet akumulatoru glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C/41 °F līdz 25 °C/77 °F un ko neskar tieša saules gaisma.
• Novietojiet lādētāju glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C/41 °F līdz 45 °C/113 °F un ko neskar tieša saules gaisma.

• Izmantojiet akumulatoru lādētāju tikai tad, ja apkārtējā temperatūra ir diapazonā no 5 °C/41 °F līdz 40 °C/104 °F.

• Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzlādējiet to par 30–50%.

• Novietojiet akumulatora lādētāju slēgtā un sausā vietā.
• Uzglabāšanas laikā neturiet akumulatoru lādētāja tuvumā. Neļaujiet bērniem un citām nepiederošām personām pieskarties aprīkojumam. Glabājiet aprīkojumu slēdzamā vietā.
• Notīriet izstrādājumu un veiciet pilnu apkopi, pirms novietojat to ilgstošai glabāšanai.
• Izmantojiet transportēšanas aizsargu uz izstrādājuma, lai novērstu traumas vai izstrādājuma bojājumus transportēšanas vai glabāšanas laikā.
• Transportēšanas laikā droši nostipriniet izstrādājumu.

Akumulatora, akumulatoru lādētāja un ierīces utilizācija

Zemāk esošais simbols norāda, ka ierīce nav sadzīves atkritumi. Utilizējiet to elektrisko un elektronisko ierīču pārstrādes uzņēmumā. Tādējādi tiek samazināta kaitīgā ietekme uz vidi un cilvēkiem.

Plašāku informāciju vaicājiet pašvaldības iestādēm, sadzīves atkritumu apsaimniekotājam vai izplatītājam.

Piezīme: Simbols ir redzams uz ierīces vai ierīces iepakojuma.

Tehniskie dati

Tehniskie dati

	120iBV
Motors
Motora tips BLDC (bezsuku) 36 V
Svars
Svars bez akumulatora, kg 4,6
Trokšna emisija ^49
Skañas jaudas līmenis, izmērītais dB (A) 97
Skañas jaudas līmenis, garantētais LWA dB (A) 100
Skañas līmeņi ^50
Ekvivalents skañas spiediena līmenis pie operatora auss, mērīts atbilstoši standartam EN/ISO 11203 un ISO 22868, dB (A):	84
Vibrācijas līmeņi ^51
Priekšējā/aizmugurējā roktura vibrācijas līmenis mērīts atbilstoši standartam ISO 22867, m/s ^2	1,4/1,7
Ventilatora darbība
Gaisa plūsma parastā režīmā ar standarta uzgali, m ^3 /min. 6,7
Maksimālais gaisa ātrums parastajā režīmā ar standarta sprauslu, m/s/jū-dzes/h	50/111

Trokšna un vibrācijas dati tiek noteikti, nemot vērā maksimālo nominālo ātrumu.

Apstiprinātie akumulatori

Šim izstrādājumam lietojiet tikai Husqvarna originālos 40-B akumulatorus.

Apstiprinātie akumulatori

Akumulators 40-B140
Tips Litija jonu
Akumulatora ietilpība, Ah 4
Nominālais spriegums, V 36
Svars, kg 1,25

Apstiprinātie akumulatoru lādētāji

Akumulatora lādētājs 40-C80
Elektrotīkla spriegums, V 100–240
Frekvence, Hz 50–60
Jauda, W 72
Izvades spriegums, V d.c./ ampēri, A 43/1,6

Atbilstības deklarācija

ES atbilstības deklarācija

Mês, Husqvarna AB, SE-561 82 Huskvarna,

ZVIEDRIJA, tâlr. [phone], ar pilnu atbildību

apliecinām, ka šis izstrādājums:

Apraksts Dārza rokas	būtējs/sūcējs
Zīmols	Husqvarna
Tips/modelis 120iBV
Identifikācija Ar sērijas	numuriem, sākot ar 2022. gadu

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Regula Apraksts
2006/42/EK “par mehānismiem”
2014/30/ES “par elektromagnētisko savietojamību”
2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās”
2000/14/EK “par trokšna emisiju vidē”

un ir ievēroti zemāk norādītie saskaņotie

standarti un/vai tehniskie dati: EN

60335-1:2012+A11+A13+A1+A14+A2+A15, EN

50636-2-100:2014, EN IEC 63000:2018, EN ISO

12100:2010, EN IEC 55014-1:2021; EN IEC

55014-2:2021

Saskaņā ar direktīvu 2000/14/EK, V pielikumu; skatiet

Tehniskie dati lpp. 306 lai redzētu norādītās skaņas vērtības.

Huskvarna, 2023-01-16

$$ \Delta \cdot 2 m $$

Claes Losdal, izpētes un attīstības nodalas vadītājs,

Husqvarna AB

Atbildīgais par tehnisko dokumentāciju

TURINYS

lvadas.... 309

Sauga....311

Surinkimas.... 316

Naudojimas....318
