120iBV - Laubbläser HUSQVARNA - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Laubbläser / -sauger
Marke	Husqvarna
Modell	120iBV
Gewicht (ohne Akku)	4,6 kg
Stromversorgung	Lithium-Ionen-Akku 36 V (Serie 40-B)
Empfohlener Akku	Husqvarna 40-B140 (4 Ah)
Ladegerät	Husqvarna 40-C80 (100-240 V, 50-60 Hz)
Motor	Bürstenlos (BLDC) 36 V
Max. Luftdurchsatz	6,7 m³/min
Max. Luftgeschwindigkeit	50 m/s (111 mi/h)
Garantierter Schallleistungspegel	100 dB(A)
Schalldruckpegel am Ohr	84 dB(A)
Vibrationspegel (vorderer/hinterer Griff)	1,4 / 1,7 m/s²
Betriebsmodi	Blasen, Saugen, ECO
Sicherheitsfunktionen	Automatische Abschaltung nach 1 Min., Sicherheitsschalter für Rohre, Thermoschutz
Wartung	Regelmäßige Reinigung der Lufteinlässe, Überprüfung der Schrauben, Reinigung des Auffangsacks
Reparierbarkeit	Originalersatzteile, autorisierte Werkstatt empfohlen
Garantie	siehe Bedienungsanleitung oder Händler

Häufig gestellte Fragen - 120iBV HUSQVARNA

Wie starte ich den Husqvarna 120iBV Laubbläser?

Drücken Sie die Ein-/Aus-Taste (A) und halten Sie sie gedrückt, bis die grüne LED leuchtet. Halten Sie den Hilfsgriff mit einer Hand und den Hauptgriff mit der anderen. Drehen Sie das Modusrad (B) nach oben, um den Blas- oder Saugmodus zu aktivieren.

Wie schalte ich das Gerät aus?

Drehen Sie das Modusrad (B) nach unten, um den aktuellen Modus zu stoppen. Drücken Sie dann die Ein-/Aus-Taste (A), bis die grüne LED erlischt. Entfernen Sie den Akku, wenn Sie das Gerät lagern.

Wie wechsle ich zwischen Blas- und Saugmodus?

Stellen Sie sicher, dass die entsprechenden Zubehörteile (Blasrohr oder Saugrohr + Beutel) montiert sind. Drehen Sie das Modusrad (B) nach oben, um in den Blas- oder Saugmodus zu wechseln. Der ECO-Modus wird durch Drehen nach unten aktiviert.

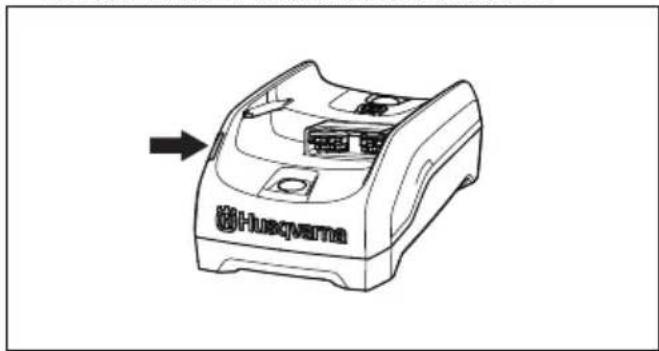

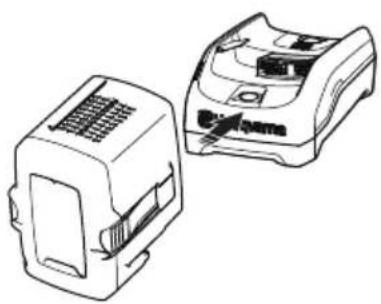

Wie lade ich den Akku?

Schließen Sie das Ladegerät 40-C80 an eine Steckdose an. Setzen Sie den Akku in das Ladegerät ein. Die Lade-LED blinkt und leuchtet dann dauerhaft. Drücken Sie die Akkuanzeigetaste, um den Ladezustand zu überprüfen: 4 LEDs = 76-100 %, 1 blinkende LED = 0-5 %. Ziehen Sie das Ladegerät ab und entnehmen Sie den Akku, sobald er geladen ist.

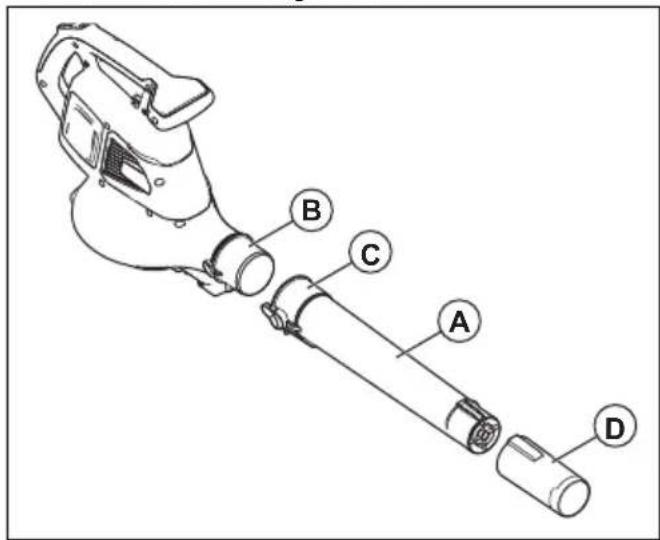

Wie montiere ich das Blasrohr?

Schieben Sie das Blasrohr (A) auf den Auslass des Bläsers, bis es einrastet. Montieren Sie die Düse (D) auf das Rohr. Das Produkt startet nicht, wenn das Rohr nicht korrekt montiert ist, dank eines Sicherheitsschalters.

Wie leere ich den Auffangsack?

Stoppen Sie das Produkt und entfernen Sie den Beutel. Drehen Sie ihn um, um die Abfälle zu entleeren. Waschen Sie den Beutel mit einem Gartenschlauch und lassen Sie ihn trocknen, bevor Sie ihn wieder anbringen. Stecken Sie Ihre Hände nicht in den Beutel.

Welcher Sicherheitsabstand ist bei der Verwendung einzuhalten?

Der Bediener muss sicherstellen, dass sich keine Personen oder Tiere innerhalb von 15 Metern aufhalten. Wenn mehrere Benutzer im selben Bereich arbeiten, beträgt der Mindestsicherheitsabstand 15 Meter.

Was tun, wenn die rote Fehler-LED blinkt?

Dies kann auf eine Temperaturabweichung hinweisen: Lassen Sie das Produkt abkühlen. Überprüfen Sie auch, ob das Rohr oder die Lüfterabdeckung korrekt installiert ist. Wenn der Fehler bestehen bleibt, wenden Sie sich an eine autorisierte Werkstatt.

Wie pflege ich das Produkt nach dem Gebrauch?

Reinigen Sie die Außenfläche mit einem trockenen Tuch. Überprüfen Sie die Lufteinlässe und entfernen Sie Blätter oder Schmutz. Untersuchen Sie den Akku und das Ladegerät. Beachten Sie den Wartungsplan in der Bedienungsanleitung für wöchentliche und monatliche Arbeiten.

Wie lagere ich den Akku und das Ladegerät?

Entfernen Sie den Akku aus dem Produkt. Lagern Sie ihn an einem trockenen Ort, geschützt vor Frost und direktem Licht, bei 5 °C bis 25 °C. Laden Sie ihn vor einer längeren Lagerung auf 30 % bis 50 %. Bewahren Sie das Ladegerät in einem geschlossenen, trockenen Raum auf.

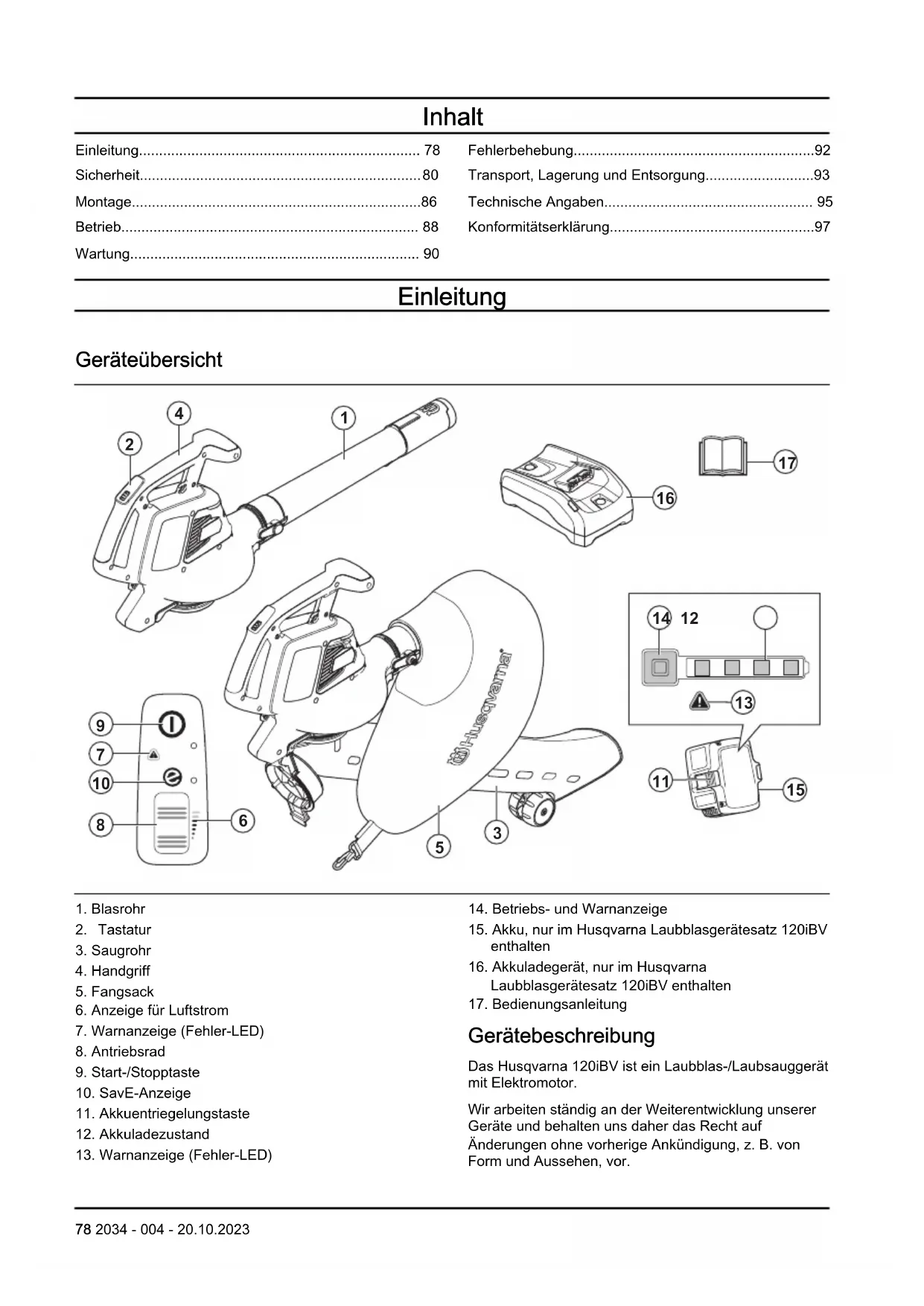

BEDIENUNGSANLEITUNG 120iBV HUSQVARNA

DE Bedienungsanweisung 78-97

Einleitung....78
Sicherheit....80
Montage....86
Betrieb....88
Wartung....90

Fehlerbehebung....92

Transport, Lagerung und Entsorgung....93

Technische Angaben....95

Konformitätserklärung....97

Einleitung

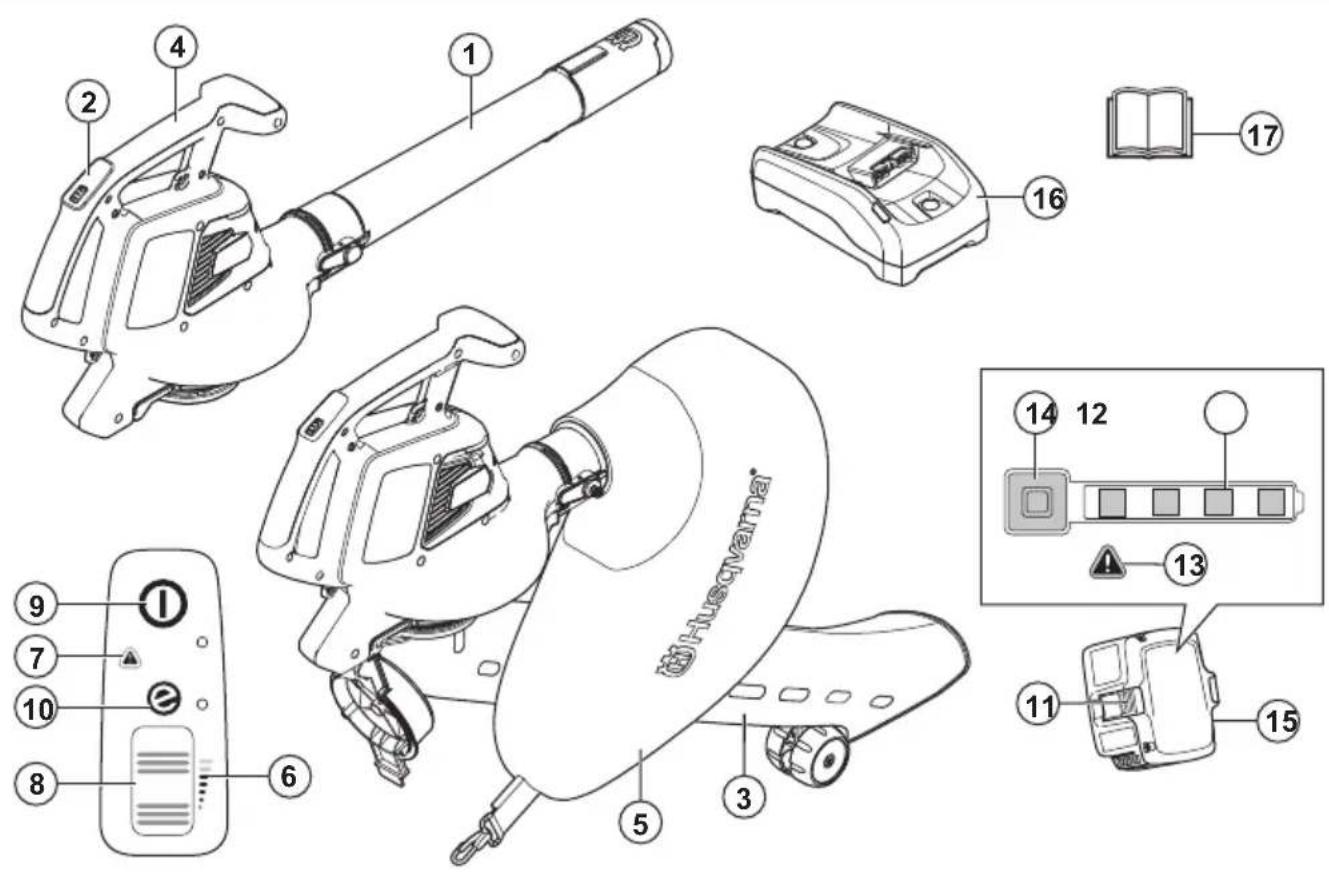

Geräteübersicht

1. Blasrohr
2. Tastatur
3. Saugrohr
4. Handgriff
5. Fangsack
6. Anzeige für Luftstrom
7. Warnanzeige (Fehler-LED)
8. Antriebsrad
9. Start-/Stopptaste
10. SavE-Anzeige
11. Akkuentriegelungstaste

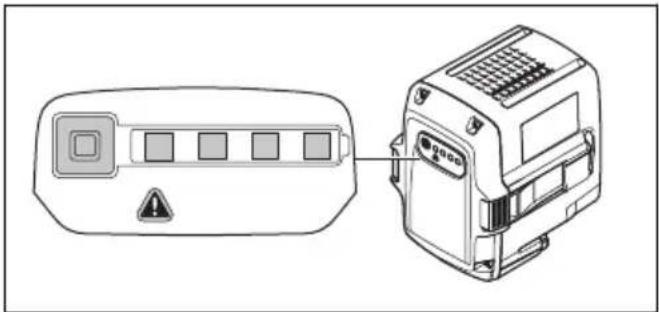

12. Akkuladezustand

13. Warnanzeige (Fehler-LED)

14. Betriebs- und Warnanzeige

15. Akku, nur im Husqvarna Laubblasgerätesatz 120iBV enthalten
16. Akkuladegerät, nur im Husqvarna Laubblasgerätesatz 120iBV enthalten
17. Bedienungsanleitung

Gerätebeschreibung

Das Husqvarna 120iBV ist ein Laubblas-/Laubsauggerät mit Elektromotor.

Wir arbeiten ständig an der Weiterentwicklung unserer Geräte und behalten uns daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

Bestimmungsgemäße Verwendung

Laubblasmodus: Mit dem Laubblasgerät können Schmutzpartikel oder Rasenschnitt von Wegen, Einfahrten, Innenhöfen und dergleichen entfernt werden. Das Gerät eignet sich auch dazu, Rasenschnitt, Stroh oder Blätter anzuhäufen oder um Schmutzpartikel aus Ecken, Fugen oder Spalten zwischen Fliesen oder Ziegeln zu entfernen.

Laubsaugmodus: Mit dem Laubsauggerät kann trockenes Material aufgesaugt werden. Dazu gehören Blätter, Gras, kleine Zweige und Papierstücke.

Symbole auf dem Gerät

WARNUNG: Dieses Gerät kann gefährlich sein und schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen.

Tragen Sie einen zugelassenen Augenschutz.

Nennspannung, V

Gleichstrom.

Etikett mit Geräuschemissionen gemäß EU- und UK-Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technische Angaben auf Seite 95 und auf dem Etikett angegeben.

Trennen Sie den Akku vor der Wartung.

Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Recyceln Sie es an

einer Recyclingstation für elektrische und elektronische Geräte.

Dieses Gerät entspricht den geltenden EG-Richtlinien.

Dieses Gerät entspricht den geltenden UK-Richtlinien.

Verwenden Sie das Gerät nicht bei Regen.

Warten Sie, bis die Rotorklingen nach dem Ausschalten des Geräts zum Stillstand kommen.

Verwenden Sie das Gerät nur im Laubsaugmodus, wenn das Rohr vollständig zusammengesetzt ist.

Der Bediener des Laubblasgeräts hat dafür zu sorgen, dass Menschen und Tiere einen Abstand von mindestens 15 m einhalten. Wenn mehrere Bediener im selben Nahbereich arbeiten, muss der Sicherheitsabstand mindestens 15 m betragen. Das Laubblasgerät kann Gegenstände mit großer Kraft herausschleudern, die zurückprallen können. Dies kann zu schweren Augenverletzungen führen, wenn die empfohlene Schutzausrüstung nicht getragen wird.

jjjj wwxxxx

Auf dem Typenschild ist die Seriennummer angegeben. yyyy ist das Produktionsjahr, ww steht für die Produktionswoche.

Hinweis: Sonstige Symbole/Aufkleber auf dem Anbaugerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.

Symbole auf dem Akku und/oder auf dem Ladegerät

Recyceln Sie dieses Gerät an einer Recyclingstation für elektrische und elektronische Geräte. (nur für Europa)

Störungsfreier Transformator.

Das Akkuladegerät darf nur in geschlossenen Räumen benutzt und aufbewahrt werden.

Doppelt isoliert

Hersteller

Husqvarna AB

Wir haften nicht für Schäden an unserem Produkt, wenn:

• das Gerät nicht ordnungsgemäß repariert wird.
- das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
- ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

- das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Produkt und/oder am Anbaugerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

- Lesen Sie die Anweisungen sorgfältig, um sich mit den Bedienelementen und dem korrekten Betrieb

des Geräts vertraut zu machen. Eine unsachgemäße oder nachlässige Anwendung des Geräts kann gefährlich werden und zu schweren oder tödlichen Verletzungen des Bedieners oder anderer Personen führen.

• Unter keinen Umständen darf die ursprüngliche Konstruktion des Geräts ohne Genehmigung des Herstellers geändert werden. Arbeiten Sie niemals mit einem Gerät, das ohne Zustimmung des Herstellers modifiziert wurde und verwenden Sie stets Originalzubehör. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen. Möglicherweise deckt Ihre Gewährleistung keine Schäden, die durch die Verwendung von nicht zulässigem Zubehör oder nicht zulässigen Ersatzteilen verursacht werden, bzw. keine diesbezügliche Haftung ab.
• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.
• Entfernen Sie den Akku während des Ladens aus dem Gerät.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Kontrolle vor dem Start

• Inspizieren Sie den Arbeitsbereich. Entfernen Sie alle losen Gegenstände, z. B. Steine, Glasscherben, Nägel, Drähte, Schnüre usw., die in die Luft geschleudert werden könnten.
• Entnehmen Sie stets den Akku, um einen versehentlichen Start des Geräts zu verhindern. Vor allen Wartungsarbeiten am Gerät ist stets der Akku abzutrennen.
• Vor Gebrauch des Geräts und nach jedem Zusammenstoß muss das Gerät auf Anzeichen von Verschleiß oder Schäden überprüft und ggf. repariert werden.
• Verwenden Sie nur Original-Ersatzteile.
• Der Bediener des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m an herankommen. Wenn mehrere Bediener am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens 15 Meter betragen.
• Führen Sie vor dem Gebrauch der Maschine eine Gesamtüberprüfung durch (siehe Wartungsplan).
• Nationale oder regionale Bestimmungen regeln ggf. die Verwendung. Beachten Sie die jeweils gültigen Bestimmungen.

Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

- Zuschauer sollten einen Sicherheitsabstand einhalten.

- Der Gebrauch des Geräts durch Personen (einschließlich Kindern), die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten verfügen oder denen es an der erforderlichen Erfahrung und Kenntnissen mangelt, ist untersagt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person bei der Arbeit überwacht und im Gebrauch des Geräts zuvor geschult wurden. Lassen Sie keine Kinder mit dem Gerät spielen. Das Gerät ist kein Spielzeug!

- Verhindern Sie, dass Kinder oder Personen, die mit diesen Anweisungen nicht vertraut sind, das Gerät benutzen. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen für den Bediener.

- Halten Sie Unbefugte auf Abstand. Kinder, Tiere, Zuschauer und Helfer sollten sich außerhalb einer

Sicherheitszone von 15 m befinden. Stellen Sie das Gerät sofort ab, wenn sich jemand nähert.

• Lagern Sie die Ausrüstung in einem verschließbaren Raum, sodass sie für Kinder und Unbefugte unzugänglich ist.
• Bedienen Sie die Maschine nicht auf einer gepflasterten oder Kiesfläche, wo das ausgeworfene Material Verletzungen verursachen könnte.
• Tragen Sie beim Betrieb des Geräts stets festes Schuhwerk und lange Hosen. Bedienen Sie das Gerät nicht barfuß oder mit Sandalen. Tragen Sie keine lose Kleidung oder Kleidungsstücke mit Fransen oder Troddeln.
• Tragen Sie keine lose Kleidung oder Schmuckstücke, die in den Lufteinlass gesaugt werden können. Halten Sie lange Haare von den Lufteinlässen fern.
• Arbeiten Sie niemals mit dem Gerät, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.
• Tragen Sie persönliche Schutzausrüstung. Siehe Anweisungen unter der Überschrift „Persönliche Schutzausrüstung“.
• Für die Übergabe des Geräts an eine andere Person muss der Akku entnommen werden.
• Denken Sie stets daran, dass Sie als Bediener für eventuell entstehende Sach- und Personenschäden verantwortlich sind.

Verwendung und Pflege von Elektrowerkzeugen

• Arbeiten Sie niemals mit einem Gerät, das ohne Zustimmung des Herstellers modifiziert wurde und nicht mehr mit der Originalausführung übereinstimmt. Das Gerät darf niemals in der Nähe explosiver oder feuergefährlicher Materialien verwendet werden.
• Arbeiten Sie niemals mit einem defekten Gerät. Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind genau zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung.
• Nur Original-Ersatzteile verwenden.
• Es ist sicherzustellen, dass die Lüftungsöffnungen stets frei von Schmutz sind.
• Vor dem Start müssen sämtliche Abdeckungen, Schutzvorrichtungen und Griffe angebracht sein.
• Betreiben Sie das Gerät nur bei Tageslicht oder guter Beleuchtung.
• Verwenden Sie das Gerät niemals bei schlechtem Wetter, z. B. bei Nebel, Regen, Feuchtigkeit oder an feuchten Orten, bei starkem Wind, großer Kälte, Gewittergefahr usw. Extrem heißes Wetter kann zur Überhitzung des Geräts führen. Der Betrieb

bei schlechtem Wetter ist sehr ermüdend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.

• Wenn das Gerät anfängt, ungewöhnlich zu vibrieren, halten Sie es an und entfernen Sie den Akku.
  • Gehen Sie, rennen Sie nicht.

Sicherheitshinweise für den Betrieb

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Händler oder Ihre Servicewerkstatt. Führen Sie keine Arbeiten aus, mit denen Sie überfordert sind.
• Vergewissern Sie sich, dass Sie sicher gehen und stehen können. Achten Sie auf eventuelle Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden müssen Sie immer sehr vorsichtig sein.
• Nehmen Sie stets eine sichere Arbeitsstellung mit festem Stand ein. Sorgen Sie für einen festen Stand.
• Achten Sie immer genau auf Warnsignale oder Rufe, wenn Sie den Gehörschutz tragen. Nehmen Sie den Gehörschutz immer ab, sobald das Gerät abgestellt ist.
• Verwenden Sie das Gerät niemals in der Nähe offener Fenster.
• Nehmen Sie Rücksicht auf Menschen in Ihrer Umgebung: Vermeiden Sie es, das Gerät zu unpassenden Zeiten zu verwenden, z. B. am späten Abend oder am frühen Morgen. Befolgen Sie die örtlichen Vorschriften und Verordnungen.
• Verwenden Sie das Gerät mit einem möglichst geringen Luftstrahl. Es ist nur selten notwendig, mit vollem Luftstrahl zu arbeiten. Viele Arbeiten können mit halbem Luftstrahl ausgeführt werden. Eingeringerer Luftstrahl macht nicht nur weniger Lärm, es wird auch weniger Staub aufgewirbelt. Zudem haben Sie eine bessere Kontrolle über das Material, das zusammen- oder weggeblasen werden soll.
• Befeuchten Sie die Oberfläche, wenn Sie das Gerät bei staubigen Bedingungen verwenden.
• Lösen Sie am Boden festsitzenden Unrat mit Hilfe einer Harke oder eines Besens.
• Halten Sie die Ausblasöffnung so nah wie möglich am Boden.
• Behalten Sie Ihre Umgebung im Blick. Richten Sie das Gerät immer von Menschen, Tieren, Spielplätzen, Autos usw. weg.

• Verringern Sie die Blaszeit durch leichtes Befeuchten staubiger Bereiche oder die Verwendung von Sprühvorrichtungen.

• Achten Sie auf die Windrichtung. Es ist einfacher, mit dem Wind zu arbeiten.

• Stoppen Sie das Gerät und entfernen Sie den Akku, wenn das Gerät ungewöhnlich stark vibriert.
• Das Laubblasgerät sollte nicht zum Verlagern großer Laubhaufen benutzt werden, da dies sehr zeitaufwendig ist und unnötigen Lärm verursacht.
• Hinterlassen Sie Ihren Arbeitsbereich sauber. Vergewissern Sie sich, dass Sie keinen Unrat auf fremde Grundstücke geblasen haben.
• Laufen Sie nicht mit dem Gerät.
• Durch den starken Luftstrahl können Fremdkörper mit einer solchen Geschwindigkeit weggeblasen werden, dass sie zurückprallen und schwere Augenverletzungen hervorrufen.

• Richten Sie den Luftstrahl niemals auf Menschen oder Tiere.
• Stellen Sie den Motor ab, bevor Sie Zubehörteile oder andere Komponenten an- oder abmontieren.
• Halten Sie alle Körperteile von heißen Oberflächen fern.
• Stellen Sie das Gerät niemals im aktivierten Zustand unbeaufsichtigt ab.
• Stoppen Sie das Gerät und entfernen Sie den Akku. Stellen Sie sicher, dass alle beweglichen Teile in folgenden Situationen vollständig zum Stillstand gekommen sind:
• Wenn Sie sich vom Gerät entfernen
• Bevor Sie Verstopfungen entfernen oder den Behälter/Auswurf reinigen
• Bevor Sie das Gerät prüfen, reinigen oder Arbeiten daran ausführen
• Schalten Sie die Stromquelle sofort aus und warten Sie, bis das Gerät stoppt, wenn der Schneidmechanismus auf Fremdkörper trifft oder wenn das Gerät ungewöhnliche Geräusche oder Vibrationen verursacht. Trennen Sie den Akku vom Gerät und führen Sie die folgenden Schritte aus, bevor Sie das Gerät neu starten und bedienen:
• Prüfen Sie das Gerät auf Schäden.
• Ersetzen oder reparieren Sie beschädigte Teile.

• Prüfen Sie das Gerät auf lose Teile und ziehen Sie alle losen Teile fest.

• Schalten Sie die Stromquelle aus und trennen Sie das Gerät vom Akku, bevor Sie Fremdkörper vom Gerät entfernen, sollte es verstopft sein.

• Transportieren Sie dieses Gerät nicht bei laufender Stromversorgung.
• Kippen Sie das Gerät nicht bei laufender Stromversorgung.
• Das Laubblasgerät darf nicht auf Leitern oder Gerüsten benutzt werden.

- Sie dürfen das Gerät niemals verwenden, wenn nicht die Möglichkeit besteht, bei einem Unfall Hilfe herbeizurufen.

- Achten Sie auf hochgeschleuderte Gegenstände. Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.

- Verwenden Sie beim Laden des Geräts einen Fehlerstromschutzschalter (RCI), um die Sicherheit zu erhöhen. Ein Fehlerstromgerät wurde zum Schutz des Bedienungspersonals angebracht, falls es zu einem elektrischen Fehler kommen sollte.

- Dieses Gerät ist äußerst vibrationsarm. Personen mit Kreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie Symptome feststellen, die darauf hinweisen, dass Sie übermäßigen Vibrationen ausgesetzt waren. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Händen und Handgelenken auf.

- Verwenden Sie das Gerät nur für solche Arbeiten, für die es vorgesehen ist.

- Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben. Gehen Sie stets vorsichtig vor und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren.

Persönliche Schutzausrüstung

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.
• Eine längerfristige Beschallung mit Lärm kann zu Gehörschäden führen. Grundsätzlich sind akkubetriebene Geräte relativ leise. Durch die Kombination aus Schallpegel und langer Nutzungsdauer kann es jedoch zu Gehörschäden kommen. empfiehlt das Tragen eines Gehörschutzes, wenn das Gerät an einem Tag länger durchgehend benutzt wird. Ständige und regelmäßige Benutzer sollten ihr Gehör regelmäßig untersuchen lassen. Beachten Sie, dass ein Gehörschutz die Wahrnehmung von Geräuschen und Warnsignalen einschränkt.

- Tragen Sie einen zugelassenen Augenschutz. Bei der Benutzung eines Visiers ist außerdem eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.

- Tragen Sie Kleidung aus reißfestem Material. Tragen Sie stets lange Hosen aus schwerem Stoff und lange Ärmel. Tragen Sie keine weite Kleidung, die sich leicht an Ästen und Zweigen verfangen könnte. Vermeiden Sie das Tragen von Schmuck, kurzen Hosen und Sandalen. Gehen Sie nicht barfuß. Binden Sie Ihre Haare sicherheitshalber zusammen, sodass sie nicht über Ihre Schultern fallen.

- Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit.

- Bei staubigen Arbeitsbedingungen ist ein Atemschutz zu tragen.

Sicherheitsvorrichtungen am Gerät

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

- In diesem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind. Unter der Überschrift Geräteübersicht auf Seite 78 finden Sie Angaben zur Position der Teile an Ihrem Gerät. - Die Lebensdauer des Geräts kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung des Geräts nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Wenden Sie sich für weitere Informationen an Ihre Vertragswerkstatt.

- Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät diesen Anforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden.

- Service und Reparatur des Geräts erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Geräts. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Geräte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkäufer Ihres Geräts nicht an unser Fachhändler-Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt.

So prüfen Sie die Tastatur

1. Drücken und halten Sie die Start-/Stopptaste (A).

a) Das Gerät ist eingeschaltet, wenn die LED (B) leuchtet. b) Das Gerät ist ausgeschaltet, wenn die LED (B) aus ist.

1. Siehe Anwenderschnittstelle auf Seite 92 wenn die Warnanzeige (C) aufleuchtet oder blinkt.

2. Drücken Sie kurz das Antriebsrad (D), um sicherzustellen, dass es sich frei bewegen kann.

Sicherer Umgang mit Akkus

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

- Verwenden Sie nur Akkus der Serie 40-B, die wir für Ihr Gerät empfehlen. Siehe Zugelassene Akkus auf Seite 95. Die Akkus verfügen über eine Softwareverschlüsselung.

- Verwenden Sie die Akkus der wiederaufladbaren Serie 40-B nur als Stromversorgung für die zugehörigen Husqvarna Geräte. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

- Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommen.

- Benutzen Sie keine Akkus, die nicht wiederaufladbar sind.

- Legen Sie keine Gegenstände in die Luftschlitze des Akkus.

- Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verätzungen verursachen.

- Halten Sie den Akku von Regen und Feuchtigkeit fern.

- Halten Sie den Akku von Mikrowellen und hohem Druck fern.

- Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.

• Der Akku darf nur bei Temperaturen zwischen -10 °C (14 °F) und 40 °C (104 °F) verwendet werden.
• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie das Gerät, den Akku und das Ladegerät auf Seite 91.
• Verwenden Sie keine fehlerhaften oder beschädigten Akkus.
• Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Schrauben oder Schmuck.
• Halten Sie den Akku fern von Kindern.

Sicherer Umgang mit dem Ladegerät

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Gefahr von elektrischen Schlägen oder Kurzschluss, wenn die Sicherheitshinweise nicht beachtet werden.
• Verwenden Sie nur das mitgelieferte Ladegerät für Ihr Gerät. Verwenden Sie zum Laden von Husqvarna 40-B140 Ersatzakkus ausschließlich 40-C80 Ladegeräte. Siehe Zugelassene Ladegeräte auf Seite 96 und Zugelassene Akkus auf Seite 95.
  • Das Ladegerät nicht zerlegen.
• Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.
• Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.
• Achten Sie darauf, dass keines der Kabel und Verlängerungskabel mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie darauf, dass Kabel nicht zwischen Objekten, z. B. Türen, Zäunen o. Ä., eingeklemmt werden.
• Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Vergewissern Sie sich, dass das Ladegerät nicht abgedeckt ist. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden.
• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit guter Luftzirkulation und ohne direkte Sonneneinstrahlung. Laden Sie den Akku nicht im Freien. Auf keinen Fall Akkus in feuchter Umgebung laden.
• Verwenden Sie das Ladegerät nur bei mit einer Temperatur zwischen 5 °C (41 °F) und 40 °C

(104 °F). Verwenden Sie das Ladegerät nur in einer gut belüfteten, trockenen und staubfreien Umgebung.

• Legen Sie keine Gegenstände in die Kühlschlitze des Ladegeräts.
• Verbinden Sie die Anschlüsse des Ladegeräts niemals mit Metallgegenständen. Dies kann zu einem Kurzschluss im Ladegerät führen.
• Nutzen Sie zugelassene Steckdosen, die nicht beschädigt sind. Stellen Sie sicher, dass das Kabel des Ladegeräts nicht beschädigt ist. Wenn Verlängerungskabel verwendet werden, stellen Sie sicher, dass diese nicht beschädigt sind.

Sicherheitshinweise für die Wartung

WARNUNG: Lesen Sie folgende Warnhinweise, bevor Sie das Gerät warten.

• Lassen Sie das Gerät abkühlen, wenn Sie es zur Wartung, Prüfung, Lagerung oder zum Austausch von Zubehör ausschalten. Erst dann dürfen Sie es prüfen, Einstellungen vornehmen usw. Warten Sie das Gerät sorgfältig und halten Sie es sauber.
• Entfernen Sie vor Wartungs-, Kontroll- oder Montagearbeiten den Akku.
• Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Für darüber hinausgehende Wartungs- und Servicearbeiten wenden Sie sich bitte an Ihren Servicehändler.
• Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben stets fest angezogen sind, um einen sicheren Betriebszustand des Geräts zu gewährleisten.
• Ersetzen Sie verschlissene oder beschädigte Teile.
• Wenn Wartungsarbeiten nicht durchgeführt werden, verringert sich die Lebensdauer des Geräts, und die Unfallgefahr steigt.
• Für alle Service- und Reparaturarbeiten, insbesondere an den Sicherheitsvorrichtungen des Geräts, ist eine spezielle Schulung erforderlich. Wenn nach den Wartungsarbeiten nicht alle in dieser Bedienungsanleitung beschriebenen Prüfungen mit positivem Ergebnis ausfallen, wenden Sie sich an Ihren Servicehändler. Wir garantieren Ihnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.
• Verwenden Sie nur Original-Ersatzteile.

Montage

Laubblasmodus

WARNUNG:

Es können Schnittverletzungen entstehen, wenn sich die Rotorklingen drehen oder das Gerät unbeabsichtigt gestartet wird. Entfernen Sie den Akku und warten Sie, bis die Rotorklingen zum Stillstand kommen, bevor Sie das Gerät zusammensetzen.

WARNUNG: Setzen Sie das Blasrohr und die Lufteinlassabdeckung vollständig zusammen, bevor Sie das Gerät im Laubblasmodus verwenden.

Zur Montage des Blasrohrs

Hinweis: Wenn das Blasrohr nicht korrekt zusammengesetzt ist, verhindert der Sicherheitsschalter, dass das Laubblasgerät startet.

1. Schieben Sie das Blasrohr (A) vollständig auf den Blasauslass (B). Die Verriegelung (C) rastet mit einem hörbaren Klickgeräusch ein.

1. Montieren Sie die Ausblasöffnung (D) am Blasrohr. Die Ausblasöffnung rastet mit einem hörbaren Klickgeräusch in der richtigen Position ein.

So setzen Sie die Lufteinlassabdeckung zusammen

Hinweis: Wenn die Lufteinlassabdeckung nicht korrekt montiert ist, verhindert der Sicherheitsschalter, dass das Laubblasgerät startet.

- Schließen Sie die Lufteinlassabdeckung (A) am Laubblaseinlass (B) an. Die Verriegelung (C) rastet mit einem hörbaren Klickgeräusch ein.

WARNUNG: Setzen Sie das Saugrohr und den Fangsack vollständig zusammen, bevor Sie das Gerät im Laubsaugmodus verwenden.

So setzen Sie das Saugrohr zusammen

WARNUNG: Setzen Sie die oberen und unteren Saugrohre zusammen, bevor Sie das Gerät starten.

Hinweis: Wenn das Saugrohr nicht korrekt zusammengesetzt ist, verhindert der Sicherheitsschalter, dass das Laubsauggerät startet.

1. Richten Sie die Schlitze auf dem oberen Saugrohr (A) mit den Laschen auf dem unteren Saugrohr (B) aus.

A B C

1. Schieben Sie das untere Saugrohr auf das obere Saugrohr, bis Sie ein Klickgeräusch wahrnehmen.

2. Ziehen Sie die Schraube (C) an.

3. Verbinden Sie das Saugrohr (D) mit dem Saugeinlass (E). Die Verriegelung (F) rastet mit einem hörbaren Klickgeräusch ein.

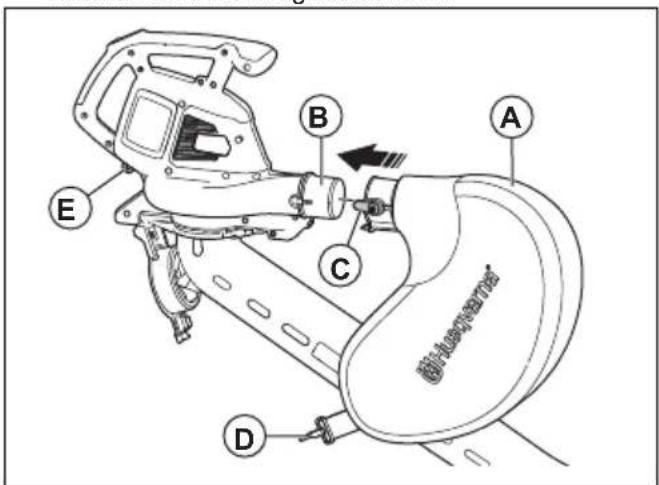

So bauen Sie den Fangsack zusammen

Hinweis: Wenn der Fangsack nicht korrekt zusammengesetzt ist, verhindert der Sicherheitsschalter, dass das Laubsauggerät startet.

WARNUNG: Schalten Sie das Gerät vor dem Anbringen oder Entfernen des Sacks aus.

1. Nehmen Sie das Blasrohr ab, falls es am Gerät montiert ist.
2. Schieben Sie den Fangsack (A) auf den Saugauslass (B). Die Verriegelung (C) rastet mit einem hörbaren Klickgeräusch ein.

A B C D E

1. Verbinden Sie den Gurt des Fangsack (D) mit der Halterung (E).
2. Verbinden Sie den Schultergurt (F) mit der Halterung (G).

F G

1. Stellen Sie sicher, dass der Fangsack vollständig geschlossen ist.

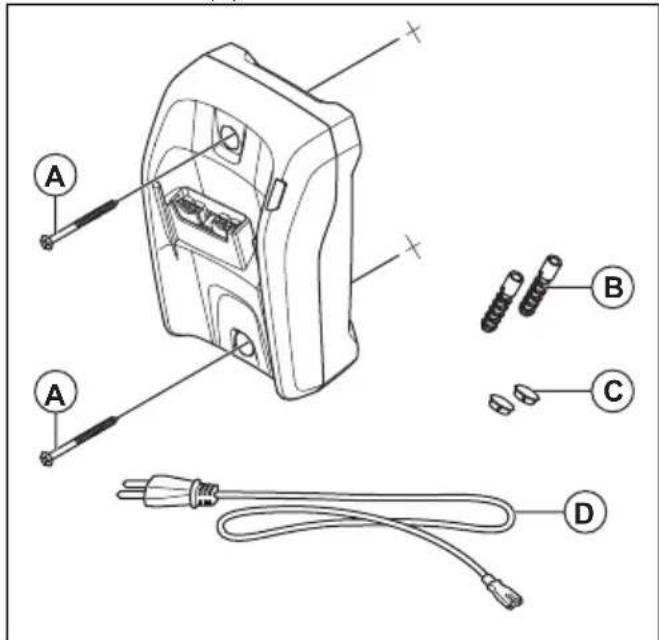

So installieren Sie das Ladegerät an der Wand

ACHTUNG: Verwenden Sie keinen Akkuschrauber, um das Ladegerät an der Wand zu installieren. Ein Akkuschrauber kann das Ladegerät beschädigen.

1. Befestigen Sie das Ladegerät mit den 2 Schrauben (A) an der Wand. Verwenden Sie bei Bedarf Dübel (B).

1. Setzen Sie die beiden Bohrlochstopfen (C) ein.
2. Schließen Sie das Netzkabel (D) an das Ladegerät und an eine Steckdose an.

Betrieb

Einleitung

WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

So führen Sie eine Funktionsprüfung vor Verwendung des Geräts durch

1. Kontrollieren Sie den Lufteinlass auf Verschmutzung und Risse. Entfernen Sie mit einem Pinsel Gras und Blätter aus dem Gerät.
2. Vergewissern Sie sich, dass das Gerät ordnungsgemäß funktioniert.
3. Prüfen Sie alle Muttern und Schrauben und stellen Sie sicher, dass sie angezogen sind.

Akku

WARNUNG: Lesen Sie vor Gebrauch des Akkus das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Lesen Sie außerdem die Bedienungsanleitung für den

Akku und das Ladegerät, und machen Sie sich damit vertraut.

Sorgen Sie für die richtigen Umgebungstemperaturen von Akku und Ladegerät.

	Umgebungsstemperatur
Betrieb des Akkus 5 °C-40	°C/41 °F-104 °F
Laden des Akkus 5 °C-40	°C/41 °F-104 °F

Akkuladezustand

Auf dem Display werden der Ladezustand und eventuelle Störungen des Akkus angezeigt.

LED-Anzeigelampe Akku-Ladezustand
4 LEDs leuchten Der Akku ist zu 76 % - 100 % geladen.
3 LEDs leuchten Der Akku ist zu 51 % - 75 % geladen.
2 LEDs leuchten Der Akku ist zu 26 % - 50 % geladen.
1 LED leuchtet Der Akku ist zu 6 % - 25 % geladen.
1 LED blinkt Der Akku ist zu 0 % - 5 % geladen.

So laden Sie den Akku

Laden Sie den Akku, wenn Sie ihn zum ersten Mal verwenden. Ein neuer Akku ist nur zu 30 % geladen.

ACHTUNG: Schließen Sie das Ladegerät an eine Steckdose mit der auf dem Typenschild angegebenen Spannung und Frequenz an.

Der Akku wird nicht aufgeladen, wenn die Akkutemperatur mehr als 50 °C/122° F beträgt.

1. Schließen Sie das Netzkabel an das Ladegerät an.

2. Schließen Sie das Ladegerät an eine geerdete Steckdose an. Die Lade-LED blinkt ein Mal.

1. Schließen Sie den Akku an das Ladegerät an. Die Lade-LED leuchtet auf. Laden Sie den Akku für maximal 24 Stunden.

1. Drücken Sie die Taste für den Akku-Ladezustand. Wenn alle LED-Anzeigelampen aufleuchten, ist der Akku vollständig geladen.
2. Ziehen Sie den Netzstecker, um das Ladegerät von der Steckdose zu trennen. Ziehen Sie nicht am Netzkabel.
3. Nehmen Sie den Akku aus dem Ladegerät.

So schließen Sie den Akku an das Gerät an

WARNUNG: Verwenden Sie im Gerät nur originale Husqvarna-Akkus.

1. Stellen Sie sicher, dass der Akku vollständig geladen ist.

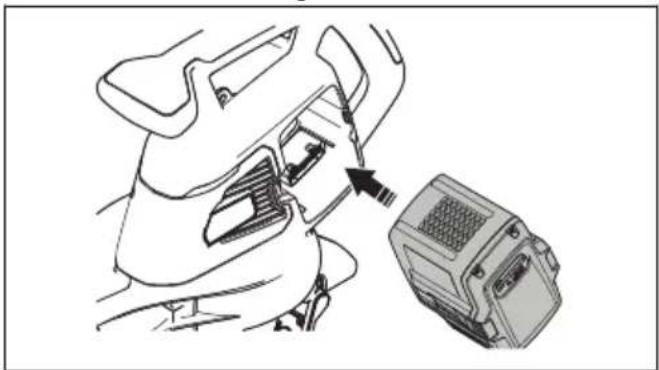

2. Schieben Sie den Akku in das Akkufach des Geräts. Der Akku muss leicht einzuführen sein, anderenfalls ist er nicht korrekt eingesetzt.

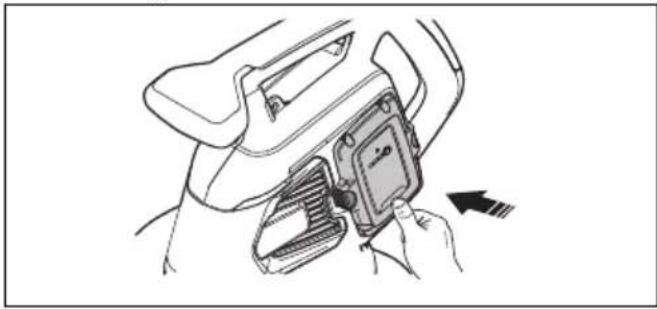

1. Drücken Sie den unteren Teil des Akkus so weit wie möglich in das Akkufach. Der Akku verriegelt sich mit einem hörbaren Klickgeräusch in der richtigen Position.

2. Stellen Sie sicher, dass die Riegel ordnungsgemäß einschnappen.

So starten Sie das Gerät

1. Drücken und halten Sie die Start-/Stopp-Taste (A), bis die grüne LED erlischt.

1. Halten Sie den Zusatzhandgriff (C) mit der einen und den Haupthandgriff (D) mit der anderen Hand.

1. Drehen Sie das Antriebsrad (B) nach oben, um den Laubblas- oder den Laubsaugmodus zu starten.

So stoppen Sie das Gerät

1. Drehen Sie das Antriebsrad (B) nach unten, um den Laubblas- oder den Laubsaugmodus zu stoppen.

1. Drücken und halten Sie die Start-/Stopp-Taste (A), bis die grüne LED erlischt.

ECO-Modus

Der ECO-Modus verlängert die Nutzungsdauer der Batterie.

- Drehen Sie das Antriebsrad nach unten, um den ECO-Modus zu starten. Die LED leuchtet auf, wenn der ECO-Modus gestartet wird.

- Drehen Sie das Antriebsrad nach oben, um den normalen Modus zu starten. Die LED erlischt, wenn der normale Modus gestartet wird.

Entleeren des Fangsacks

WARNUNG:

Scharfe Objekte können Verletzungen verursachen. Stecken Sie Ihre Hände nicht in den Fangsack, wenn Sie ihn leeren.

1. Stoppen Sie das Gerät.
2. Entfernen Sie den Fangsack.
3. Drehen Sie die Innenseite des Fangkorbs nach außen und entfernen Sie die aufgefangenen Objekte.
4. Waschen Sie den Sack mit einem Schlauch aus.
5. Lassen Sie den Fangsack trocknen.
6. Bringen Sie den Fangsack wieder an.

Automatische Abschaltfunktion

Das Gerät verfügt über eine automatische Abschaltfunktion, die das Gerät anhält, wenn es nicht verwendet wird. Das Gerät schaltet sich nach 1 Minute ab.

Wartung

Einleitung

WARNUNG: Vor der Durchführung von Wartungsarbeiten müssen Sie die Sicherheitsinformationen lesen und verstehen.

Wartungsplan

WARNUNG: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführen.

Nachstehend sind die am Gerät vorzunehmenden Wartungsmaßnahmen aufgelistet.

Instand halten	Täglich	Wöchentlich	Monatlich
Reinigen Sie die Außenfläche mit einem sauberen und trockenen Tuch. Kein Wasser verwenden.	X
Halten Sie die Griffe trocken, sauber und frei von Öl und Schmierfett. X
Vergewissern Sie sich, dass die Start-/Stopp-Taste ordnungsgemäß funktioniert und unbeschädigt ist.	X
Vergewissern Sie sich, dass das Antriebsrad in Bezug auf die Sicherheit ordnungsgemäß funktioniert.	X
Überprüfen Sie, ob die Muttern und Schrauben fest sitzen. X
Den Akku auf Schäden kontrollieren. X
	X
Vergewissern Sie sich, dass die Entriegelungstasten am Akku ordnungsgemäß funktionieren und der Akku in das Gerät einrastet.	X
Das Ladegerät auf Beschädigungen überprüfen und sicherstellen, dass es ordnungsgemäß funktioniert.	X
Prüfen Sie alle Kupplungen, Anschlüsse und Kabel auf Beschädigungen und vergewissern Sie sich, dass sie frei von Schmutz sind.		X
Prüfen Sie die Verbindungen zwischen Akku und Gerät sowie zwischen Akku und Ladegerät.			X
Reinigen Sie die Luftschlitze mit einer weichen Bürste (verwenden Sie keinen Schraubendreher).	X
Entfernen und reinigen Sie das Blasrohr oder das Saugrohr. X
Leeren und reinigen Sie den Fangsack. Siehe Entleeren des Fangsacks auf Seite 90.	X
Entfernen Sie Gras, Blätter, Schmutz oder Fremdkörper von der Lufteinlassöffnung und der Lufteinlassabdeckung.	X
Prüfen Sie das Lüfterrad auf Verschmutzung und reinigen Sie es bei Bedarf mit einem stumpfen, langen Gegenstand.	X

So prüfen Sie den Lufteinlass

1. Achten Sie darauf, dass der Lufteinlass auf keiner Seite des Geräts blockiert ist.

1. Schalten Sie, falls erforderlich, das Gerät ab und entfernen Sie Blätter oder unerwünschte Materialien.

ACHTUNG: Ein verstopfter Lufteinlass verringert die Blasleistung des Geräts und erhöht die Betriebstemperatur des Motors. Dadurch

kann der Motor zu heiß werden und versagen.

So prüfen Sie den Akku und das Ladegerät

1. Untersuchen Sie den Akku auf Schäden, z. B. Risse.
2. Untersuchen Sie das Akkuladegerät auf Schäden, z. B. Risse.
3. Stellen Sie sicher, dass das Verbindungskabel des Akkuladegeräts nicht beschädigt ist und dass keine Risse vorhanden sind.

So reinigen Sie das Gerät, den Akku und das Ladegerät

1. Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch.
2. Reinigen Sie Akku und Ladegerät mit einem trockenen Tuch. Die Akkuführungsschienen sauber halten.
3. Stellen Sie sicher, dass die Klemmen an Akku und Ladegerät sauber sind, bevor der Akku in das Ladegerät oder das Gerät gesteckt wird.

Fehlerbehebung

Anwenderschnittstelle

Anwender-schnittstelle	Mögliche Fehler	Mögliche Abhilfe
Rote Fehler-LED blinkt.	Temperaturabweichung.	Lassen Sie das Gerät abkühlen.
	Rohr- oder Lüfterabdeckung wurde entfernt.	Bringen Sie die Rohr- oder Lüfterabdeckung an.
	Akkufehler. Ersetzen Sie das Kabel oder tauschen Sie den Akku aus.
	Es sind Servicearbeiten erforderlich.	Wenden Sie sich an Ihren Servicehändler.
Das Gerät springt nicht an.	Schmutz in Ak-kusteckern.	Mit Druckluft oder einer weichen Bürste reinigen.

Akku

LED-Anzeige Mögliche Fehler Mögliche Abhilfe
Grüne LED blinkt. Zu geringe Akkuspannung. Akku aufladen.
Fehler-LED blinkt. Temperaturabweichung. Der Akku darf nur bei Temperatu- ren zwischen -10°C (14°F) und 40°C (104°F) verwendet werden.
Fehler-LED leuchtet auf. Die Zellendifferenz ist zu groß (1 V). Den Servicehändler kontaktieren.

Akkuladegerät

Status Mögliche Fehler Mögliches Verfahren
Die Lade-LED leuchtet rot. Dauerhafter	Ladegerätfehler. Wenden Sie sich an	Ihren Händler.
Die Lade-LED blinkt grün. Temperaturabweichung, der Akku ist zu kalt oder zu heiß zum Laden.		Lassen Sie den Akku abkühlen, oder erwärmen Sie ihn. Wenn der Akku die richtige Temperatur hat, kann er wieder verwendet oder aufgeladen werden. Das Akkuladegerät darf nur bei Umgebungstemperaturen zwischen 5 °C und 40 °C verwendet werden.
Die Lade-LED blinkt rot. Akku defekt Wenden Sie sich an Ihren Händler.

Transport, Lagerung und Entsorgung

Transport und Lagerung

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.
- Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.
- Sprechen Sie sich vor dem Versand des Geräts mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltenden nationalen Vorschriften.
- Bedecken Sie offene Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku in der Verpackung nicht verrutschen kann.
- Lassen Sie das Gerät vor der Lagerung stets abkühlen.
- Entnehmen Sie den Akku für die Lagerung oder den Transport.
- Bringen Sie den Akku und das Ladegerät an einem Ort unter, der trocken und frei von Feuchtigkeit und Frost ist.
- Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.
- Stellen Sie bei der Lagerung des Akkus sicher, dass die Temperatur zwischen 5 °C/41 °F und 25 °C/77 °F liegt und der Akku keinem direkten Sonnenlicht ausgesetzt ist.
- Stellen Sie bei der Lagerung des Akkuladegeräts sicher, dass die Temperatur zwischen 5 °C/41 °F und 45 °C/113 °F liegt und das Ladegerät keinem direkten Sonnenlicht ausgesetzt ist.
- Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5 °C/41 °F und 40 °C/104 °F liegt.
- Laden Sie den Akku auf 30 bis 50 %, bevor Sie ihn über längere Zeit einlagern.
- Lagern Sie das Akkuladegerät in einem geschlossenen und trockenen Raum.

• Achten Sie bei der Lagerung darauf, dass sich der Akku nicht in unmittelbarer Nähe zum Ladegerät befindet. Kinder und andere nicht befugte Personen dürfen die Ausstattung nicht berühren. Verwahren Sie die Ausstattung in einem abschließbaren Raum.
• Reinigen Sie das Gerät und führen Sie umfassende Servicearbeiten durch, bevor Sie es längere Zeit einlagern.
• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät bei Transport und Lagerung zu vermeiden.
• Befestigen Sie das Gerät während des Transports sicher.

Entsorgung von Akku, Ladegerät und Gerät

Das Symbol unten bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. So werden Umwelt- und Personenschäden vermieden.

Weitere Informationen erhalten Sie bei örtlichen Behörden, dem Abfallentsorgungsunternehmen oder Ihrem Händler.

Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden.

Entsorgen von Elektro- und Elektronik- Altgeräten

Gilt nur für Deutschland

Die durchgestrichene Abfalltonne weist darauf hin, dass Sie gesetzlich verpflichtet sind, dieses Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthält, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfernt und separat als Batterien bzw. Akkus entsorgt werden.

Entfernen von Batterien, Akkus und Leuchtmitteln:

Batterien, Akkus oder Leuchtmittel, die aus dem Produkt entfernt werden können, ohne es zu beschädigen, müssen vor der Entsorgung entfernt und separat als Batterien, Akkus oder Leuchtmittel entsorgt werden. Die folgenden Batterien oder Akkus sind in diesem Produkt enthalten:

• Akkutyp: Li-ion
• Chemie: Litium

Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte:

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen.

Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätetyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Nähe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin geliefert wird: In diesem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.
2. Der Vertreiber muss Altgeräte mit einem Durchmesser von weniger als 25 cm auf Wunsch

des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Nähe zurücknehmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätetyp beschränkt.

Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu lassen, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugeben.

Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400 m² beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m² beträgt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

• 1 (Wärmeüberträger)
• 2 (Geräte mit Displays) und
- 4 (große Geräte mit mindestens einer äußeren Abmessung von mehr als 50 cm)

Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Nähe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben.

Datenschutz

Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik-Altgeräten zu löschen.

WEEE-Registrierungsnummer

Husqvarna 10168717

Sammlungs- und Verwertungsraten

Gemäß der WEEE-Richtlinie sind die EU-Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete

Technische Angaben

Technische Daten

	120iBV
Motor
Motortyp BLDC (bürstenlos) 36 V
Gewicht
Gewicht ohne Akku, kg 4,6
Geräuschemissionen ^13
Schallleistungspegel, gemessen dB (A) 97
Schallleistungspegel, garantiert LWA dB (A) 100
Schallpegel ^14
Äquivalenter Schalldruckpegel am Ohr des Bedieners, gemessen gemäß EN/ISO 11203 und ISO 22868, dB(A):	84
Vibrationspegel ^15
Vibrationspegel am vorderen/hinteren Handgriff, gemessen nach ISO 22867, m/s ^2	1,4/1,7
Gebläseleistung
Luftstrahl im Normalmodus mit Standarddüse, m ^3 /min 6,7
Maximale Luftgeschwindigkeit im Normalmodus mit Standarddüse, m/s / mph	50/111

Schall- und Vibrationsdaten werden auf der Grundlage der maximalen Geschwindigkeit ermittelt.

Zugelassene Akkus

Verwenden Sie für dieses Gerät nur originale Husqvarna 40-B Akkus.

Zugelassene Akkus

Akku 40-B140
Typ Lithium-Ionen
Akkukapazität, Ah 4
Nennspannung, V 36
Gewicht, kg 1,25

Zugelassene Ladegeräte

Akkuladegerät 40-C80
Netzspannung, V 100-240
Frequenz, Hz 50-60
Leistung, W 72
Ausgangsspannung, V DC/ Ampere, A 43/1,6

Konformitätserklärung

EU-Konformitätserkärung

Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklärt in alleiniger Verantwortung, dass das Gerät:

Beschreibung Handge	führtes Laubblas-/Laubsauggerät
Marke	Husqvarna
Typ/Modell 120iBV
Identifizierung Seriennummern ab 2022

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Verordnung Beschreibung
2006/42/EG „Maschinenrichtlinie“
2014/30/EU „EMV-Richtlinie“
2011/65/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“
2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“

und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN 60335-1:2012+A11+A13+A1+A14+A2+A15, EN 50636-2-100:2014, EN IEC 63000:2018, EN ISO 12100:2010, EN IEC 55014-1:2021; EN IEC 55014-2:2021

Gemäß Richtlinie 2000/14/EG, Anhang V, siehe Technische Angaben auf Seite 95 für die angegebenen Schallwerte.

Huskvarna, 2023-01-16

$$ \Delta s \mathrm {d u} $$

Claes Losdal, R&D Manager, Husqvarna AB

Verantwortlich für die technische Dokumentation

CE

Sommaire

Technische gegevens....132

Verklaring van overeenstemming.... 134

Inleiding

Productoverzicht

Originale instruktioner
