MANUAL DE UTILIZARE 120iBV HUSQVARNA

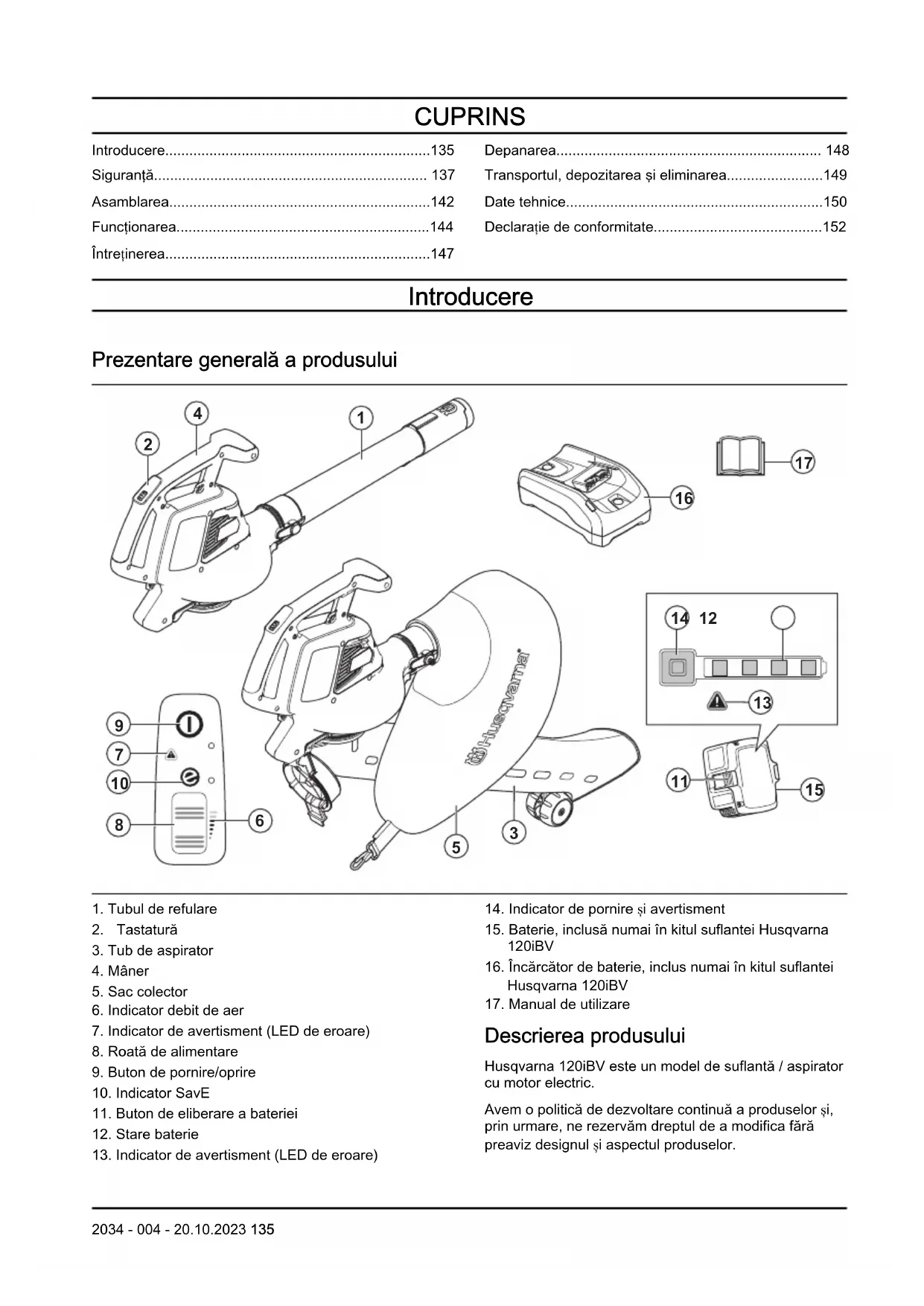

8. Roată de alimentare

14. Indicator de pornire și avertisment

15. Baterie, inclusă numai în kitul suflantei Husqvarna

16. Încărcător de baterie, inclus numai în kitul suflantei

Descrierea produsului Husqvarna 120iBV este un model de suflantă / aspirator cu motor electric. Avem o politică de dezvoltare continuă a produselor și, prin urmare, ne rezervăm dreptul de a modifica fără preaviz designul și aspectul produselor. 2034 - 004 - 20.10.2023 135Domeniul de utilizare Modul suflantă: Suflanta este proiectată pentru a sufla particulele de praf sau resturile de iarbă de pe cărări, alei, din curte sau din alte locuri. În plus, este menită pentru suflarea resturilor de iarbă, paie sau frunze pentru a crea grămezi sau pentru a elimina particulele de praf din colțuri, de la îmbinări sau din spațiile dintre dale sau cărămizi. Modul aspirator: Aspiratorul este menit să aspire materialele uscate. Acestea includ frunze, iarbă, nuielușe și bucăți de hârtie. Simbolurile de pe produs AVERTISMENT: Acest produs poate fi periculos și poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Aveți grijă să utilizați corect produsul. Citiți cu atenție manualul de utilizare și asigurați-vă că înțelegeți instrucțiunile, înainte de a utiliza acest produs. Utilizați ochelari de protecție omologați. Tensiune nominală, V Curent continuu. Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentul privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 150 și pe etichetă. Deconectați bateria înainte de întreținere. Nici produsul și nici ambalajul său nu sunt deșeuri menajere. Reciclați la un centru de reciclare pentru echipamente electrice și electronice. Produsul respectă directivele CE aplicabile. Acest produs este în conformitate cu reglementările aplicabile din Regatul Unit. Nu expuneți la ploaie. Așteptați să se oprească lamele rotorului înainte de a opri produsul. Folosiți produsul în modul aspirator doar când tubul este complet asamblat. Operatorul suflantei trebuie să se asi- gure că nicio persoană și niciun ani- mal nu se apropie la mai puțin de 15 metri. Când mai mulți operatori lu- crează în același punct de lucru, tre- buie să se aplice o distanță de sigu- ranță de cel puțin 15 metri. Suflanta poate azvârli cu forță obiecte care pot ricoșa. Dacă nu se utilizează echi- pamentul de siguranță recomandat, acest lucru poate duce la vătămări oculare grave. aaaa wwxxxxx Plăcuța de identificare indică seria. aaaa este anul fabricației, ss este săptămâna fabricației. Nota: Alte simboluri/etichete de pe accesoriu se referă la cerințe de certificare specifice pentru anumite piețe. Simbolurile de pe baterie și/sau de pe încărcătorul acesteia Reciclați acest produs la un centru de reciclare pentru echipamente electrice și elec- tronice. (Este valabilă numai pentru Europa) 136 2034 - 004 - 20.10.2023Transformator autoprotejat. Utilizați și păstrați încărcătorul de baterie numai în interior. Izolație dublă. Producător Husqvarna AB Drottninggatan 2, SE-561 82 Huskvarna Deteriorarea produsului Nu suntem responsabili pentru deteriorarea produsului dacă:

produsul este reparat necorespunzător.

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată. Siguranţă Definiții privind siguranța Avertizările, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manualul operatorului. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului și/sau a accesoriului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Citiți cu atenție instrucțiunile ca să aflați comenzile și modul corect de funcționare a aparatului. Utilizarea incorectă sau neatentă a produsului îl poate transforma într-o unealtă periculoasă, care poate cauza vătămări corporale grave sau chiar mortale în detrimentul operatorului sau altor persoane.

Nu modificați sub nicio formă designul produsului fără permisiunea producătorului. Nu utilizați niciodată un produs care a fost modificat în vreun fel față de specificația inițială și utilizați întotdeauna accesorii originale. Modificările și/sau accesoriile neautorizate pot avea drept rezultat vătămări corporale grave sau decesul operatorului sau al altor persoane. Garanția nu poate acoperi daunele sau răspunderea civilă cauzate de utilizarea de accesorii sau de piese de schimb neautorizate.

• În timpul funcționării, acest produs generează un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul vătămare gravă sau de deces, recomandăm persoanelor cu implanturi medicale să se consulte cu medicul și cu producătorul implantului medical înainte de a utiliza acest produs.

• Scoateți bateria din produs înainte de încărcare. Avertismente generale privind siguranța uneltelor electrice Verificare înainte de pornire

• Inspectați zona de lucru. Îndepărtați toate obiectele nefixate, precum pietre, sticlă spartă, cuie, fire de oțel, sfori etc. care ar putea fi pulverizate.

• Scoateți întotdeauna bateria, pentru a preveni pornirea accidentală a aparatului. Deconectați întotdeauna bateria înainte de a efectua orice operații de întreținere asupra aparatului.

• Înainte de a utiliza mașina și după orice impact, verificați să nu prezinte semne de uzură sau de deteriorare și reparați-o dacă este necesar.

• Utilizați doar piese de schimb originale.

• Operatorul dispozitivului trebuie să se asigure că nicio persoană și niciun animal nu se apropie la mai mult de 15 metri în timpul lucrărilor. Când mai mulți operatori lucrează în aceeași locație, distanța de siguranță trebuie să fie de cel puțin 15 metri. 2034 - 004 - 20.10.2023 137• Efectuați o inspecție generală a echipamentului înainte de utilizare, consultați programul de întreținere.

Este posibil ca utilizarea să fie reglementată de norme naționale sau locale. Respectați reglementările aplicabile. Siguranţa personală

• Fiți atent la ceea ce faceți și operați unealta electrică în baza simțului practic. Nu utilizați o unealtă electrică când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul acționării uneltelor electrice poate duce la vătămări corporale grave.

• Țineți trecătorii la distanță.

• Acest dispozitiv nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau care nu au experiența și cunoștințele necesare, decât dacă sunt supervizate sau au primit instrucțiuni referitoare la utilizarea dispozitivului din partea unei persoane responsabile cu siguranța lor. Copiii trebuie supravegheați, pentru a vă asigura că nu se joacă cu echipamentul.

• Nu lăsați niciodată copiii sau persoane nefamiliarizate cu aceste instrucțiuni să folosească produsul. Este posibil ca reglementările locale să limiteze vârsta operatorului.

• Nu permiteți persoanelor neautorizate să se apropie. Copiii, animalele, spectatorii sau persoanele care vă ajută trebuie ținute în afara zonei de siguranță de 15 m (50 ft). Opriți aparatul imediat dacă se apropie cineva.

• Depozitați echipamentul într-un spațiu care poate fi încuiat și în care nu pot ajunge copiii și persoanele neautorizate.

• Nu utilizați aparatul pe o suprafață pavată sau pe pietriș, unde materialul proiectat poate provoca vătămări corporale.

• Purtați întotdeauna încălțăminte rezistentă și pantaloni lungi în timpul utilizării aparatului. Nu operați aparatul în picioarele goale sau purtând sandale deschise. Evitați îmbrăcămintea largă sau care are cordoane sau curele care atârnă.

• Nu purtați haine largi sau bijuterii care pot fi aspirate în admisia de aer. Țineți părul lung la distanță de admisiile de aer.

• Nu utilizați niciodată acest dispozitiv dacă sunteți obosit, dacă ați consumat alcool sau dacă luat medicamente care v-ar putea afecta vederea, judecata sau coordonarea.

• Utilizați echipamentul individual de protecție. A se vedea instrucțiunile din capitolul „Echipamentul de protecție personală”.

• Scoateți întotdeauna bateria când transmiteți aparatul unei alte persoane.

• Rețineți că este responsabilitatea dvs., în calitate de operator, să nu expuneți alte persoane sau proprietatea acestora la accidente sau la pericole. Utilizarea și întreținerea uneltei electrice

Nu utilizați niciodată un dispozitiv care a fost modificat în orice mod față de specificația sa inițială. Nu utilizați niciodată aparatul în apropierea materialelor explozive sau inflamabile.

• Nu utilizați niciodată un aparat care este defect. Efectuați verificările de siguranță, operațiile de întreținere și de service descrise în acest manual. Anumite operații de întreținere și de service trebuie efectuate de specialiști instruiți și calificați. Consultați instrucțiunile din subcapitolul Întreținerea.

• Utilizați doar piese de schimb originale.

• Asigurați-vă întotdeauna că deschiderile de ventilație nu prezintă reziduuri.

• Înainte de pornire, trebuie montate toate capacele, apărătoarele și mânerele.

• Utilizați aparatul numai la lumina zilei sau în alte condiții de iluminat corespunzător.

• Nu utilizați niciodată aparatul pe vreme rea, de exemplu pe ceață sau ploaie, imediat după ploaie, în locuri umede, pe vânt puternic, la temperaturi exterioare foarte scăzute, atunci când există riscul de descărcări electrice etc. Lucrul la temperaturi extrem de ridicate pot provoca supraîncălzirea aparatului. Funcționarea în condiții de vreme rea este obositoare și poate duce la condiții periculoase, de exemplu suprafețe alunecoase.

• Dacă aparatul începe să vibreze anormal, opriți-l și scoateți bateria.

• Mergeți, nu alergați niciodată. Instrucțiuni de siguranță pentru utilizare AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Dacă întâlniți o situație în care nu știți sigur cum să procedați, trebuie să întrebați un specialist. Contactați distribuitorul sau atelierul de service. Evitați utilizările care, în opinia dvs., vă depășesc abilitățile.

• Asigurați-vă că vă puteți deplasa și sta în picioare în siguranță. Verificați dacă în zona din jurul dvs. nu există posibile obstacole (rădăcini, pietre, crengi, șanțuri etc.) în caz că trebuie să vă deplasați brusc. Aveți mare grijă în timp ce lucrați pe teren în pantă.

• Păstrați un echilibru optim și stabilitatea picioarelor în mod constant. Nu vă întindeți prea mult.

• Ascultați semnalele de avertisment sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați întotdeauna protecția pentru auz imediat ce se oprește produsul.

• Nu utilizați produsul în apropierea ferestrelor deschise.

• Respectați persoanele din zona de lucru evitând să utilizați produsul la ore nepotrivite, cum ar fi 138 2034 - 004 - 20.10.2023seara târziu sau dimineața devreme. Respectați reglementările și ordonanțele locale.

Utilizați produsul la cel mai mic debit de aer posibil. Rareori este necesar să utilizați debitul de aer maxim, multe dintre procedurile de lucru putând fi executate la jumătate din debitul de aer. Un debit de aer mai mic înseamnă mai puțin zgomot și mai puțin praf și, de asemenea, facilitează controlul asupra gunoiului colectat/mutat.

• În condiții de praf, umeziți ușor suprafața atunci când utilizați produsul.

• Pentru a disloca gunoiul lipit de sol, utilizați o greblă sau o perie.

• Țineți gura suflantei cât mai aproape de sol.

• Observați zona înconjurătoare. Îndreptați produsul în direcția opusă persoanelor, animalelor, zonelor de joacă, vehiculelor etc.

• Reduceți la minimum timpul de suflare prin umezirea ușoară a zonelor de praf sau prin utilizarea echipamentului de pulverizare.

• Fiți atenți la direcția vântului. Folosiți-vă de vânt pentru a vă ușura munca.

• Opriți produsul și scoateți bateria dacă aparatul începe să vibreze în mod anormal.

• Utilizarea suflantei pentru mutarea unor grămezi mari irosește timpul și generează zgomot inutil.

• La final, curățați zona de lucru. Asigurați-vă că nu ați suflat gunoi în grădina altei persoane.

• Nu alergați când cărați produsul.

• Curenții puternici de aer pot deplasa obiectele la viteze suficient de mari pentru ca acestea să ricoșeze înapoi și să cauzeze vătămări oculare grave.

• Nu îndreptați debitul de aer spre persoane sau animale.

Opriți motorul înainte de a asambla sau dezasambla accesoriile sau alte piese.

• Feriți-vă toate părțile corpului de suprafețele fierbinți.

• Nu lăsați niciodată produsul jos atunci când este activat decât dacă aveți o vizibilitate bună asupra acestuia.

• Opriți motorul și scoateți bateria. Asiguraţi-vă că toate piesele mobile s-au oprit din mişcare:

• ori de câte ori părăsiți mașina,

• înainte de a curăța blocajele și a desfunda tubul de evacuare,

înainte de a verifica, de a curăța sau de a lucra cu aparatul.

• Opriți imediat sursa de alimentare și permiteți-i mașinii să se oprească dacă mecanismul de tăiere lovește obiecte străine sau dacă mașina prezintă zgomote sau vibrații neobișnuite. Deconectați bateria de la aparat și parcurgeți pașii următori înainte a reporni și a utiliza aparatul:

• examinați dacă există daune;

• înlocuiți sau reparați toate componentele deteriorate;

• verificați și strângeți toate componentele slăbite.

• Închideți sursa de alimentare și deconectați mașina de la baterie înainte să curățați materialele nedorite dacă mașina se blochează.

• Nu transportați acest mașină atunci când este conectată la o sursă de alimentare.

• Nu înclinați mașina atunci când sursa de alimentare este pornită.

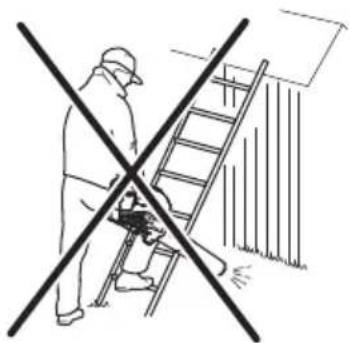

• Suflanta nu trebuie utilizată pe scări sau pe eșafodaje.

• Nu utilizați produsul decât în situații în care puteți cere ajutor în caz de accident.

Fiți atenți la obiectele azvârlite. Pietrele, gunoiul etc. pot fi azvârlite în ochi, cauzând orbire sau vătămare gravă.

• Utilizați un dispozitiv cu curent rezidual (RCI) pentru un plus de securitate atunci când încărcați produsul. Un dispozitiv de curent rezidual este montat pentru a proteja operatorii în cazul apariției unei defecțiuni electrice.

• Acest produs este recunoscut pentru vibrațiile reduse. Expunerea prelungită la vibrații poate duce la afecțiuni circulatorii sau la deteriorări ale nervilor la persoane care au o circulație defectuoasă. Contactați medicul dacă prezentați simptome de expunere prelungită la vibrații. Astfel de simptome includ amorțeală, pierderea sensibilității tactile, gâdilături, ciupituri, durere, pierderea forței, modificări în culoarea sau în starea pielii. Aceste simptome apar în mod normal la degete, mâini sau încheieturi.

• Utilizați produsul numai în scopul pentru care acesta au fost conceput. 2034 - 004 - 20.10.2023 139• Nu este posibil să prezentăm toate situațiile imaginabile cu care vă puteți confrunta. Lucrați întotdeauna cu atenție și folosiți-vă gândirea. Evitați toate situațiile pe care le considerați că vă depășesc capacitatea de reacție. Dacă totuși vă simțiți nesiguri în legătură cu procedurile de operare după citirea acestor instrucțiuni, trebuie să consultați un specialist înainte de a continua. Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați întotdeauna echipamente de protecție personală atunci când folosiți produsul. Echipamentul individual de protecție nu poate elimina complet riscul de rănire, însă poate reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

Expunerea pe termen lung la zgomot vă poate afecta auzul. În general, produsele alimentate cu baterii sunt relativ silențioase, dar pot afecta auzul în urma unei combinații de nivel de zgomot și durată mare de utilizare. recomandă ca operatorii să utilizeze protecții auditive atunci când utilizează produse pentru o durată coerentă mai lungă de o zi. Operatorii care utilizează în mod continuu și regulat aparatul trebuie să efectueze un control auditiv în mod regulat. Rețineți că protecțiile auditive limitează capacitatea de a auzi sunete și semnale de avertisment.

• Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați și ochelari de protecție. Ochelarii de protecție trebuie să fie compatibili cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările UE.

• Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în crenguțe și ramuri. Nu purtați bijuterii, șort, sandale și nu lucrați în picioarele goale. Strângeți-vă părul în siguranță, deasupra nivelului umărului.

Păstrați la îndemână echipament de prim ajutor.

• Când există pericolul de generare a prafului, trebuie purtată o mască de protecție. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• În această secțiune sunt descrise caracteristicile de siguranță al produsului, scopul său și modul în care trebuie efectuate verificările și întreținerea pentru a asigura funcționarea corectă. A se vedea instrucțiunile din capitolul Prezentare generală a produsului la pagina 135 pentru a afla unde sunt amplasate aceste piese pe produsul dvs.

• Durata de viață a produsului se poate reduce, iar riscul de accidente se poate mări dacă întreținerea produsului nu este efectuată corect, iar reglarea și/sau reparațiile nu sunt executate în mod profesional. Dacă aveți nevoie de informații suplimentare, contactați cel mai apropiat furnizor de service.

• Nu utilizați niciodată un produs cu componente de siguranță deteriorate. Echipamentul de siguranță al produsului trebuie inspectat și întreținut conform indicațiilor din acest capitol. Dacă produsul nu trece oricare dintre următoarele verificări, contactați agentul de service pentru reparații.

• Toate operațiunile de service și de reparații asupra produsului necesită instruire specială. Acest lucru se aplică în special cu privire la echipamentele de siguranță ale produsului. În cazul în care produsul dvs. nu are rezultat pozitiv la oricare dintre verificările descrise mai jos, trebuie să contactați agentul de service local. Atunci când achiziționați oricare dintre produsele noastre, garantăm disponibilitatea reparațiilor și service-ului profesionist. Dacă distribuitorul care comercializează produsul nu este dealer de service, solicitați-i adresa celui mai apropiat agent de service. 140 2034 - 004 - 20.10.2023Verificarea tastaturii

Apăsați și țineți apăsat butonul de start/oprire (A).

a) Produsul este pornit când se aprinde LED-ul (B).

Produsul este oprit când este stins LED-ul (B).

ă utilizator la pagina 148 dacă indicatorul de avertisment (C) se aprinde sau se aprinde intermitent.

3. Apăsați și eliberați roata de alimentare (D) pentru a

vă asigura că se mișcă liber. Siguranța bateriei AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați numai bateriile din seria 40-B pe care vi le recomandăm pentru produsul dvs. Consultați Baterii aprobate la pagina 151 . Bateriile sunt criptate prin software.

• Utilizați bateriile reîncărcabile din seria 40-B ca sursă de alimentare numai pentru produsele Husqvarna asociate. Pentru a evita rănirea, nu folosiți bateria ca sursă de alimentare pentru alte dispozitive.

• Risc de electrocutare. Nu conectați bornele bateriei la chei, șuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei.

• Nu utilizați baterii care nu sunt reîncărcabile.

• Nu puneți obiecte în fantele de aerisire a bateriei.

• Feriți bateria de lumina solară, de căldură sau de flăcări deschise. Bateria poate provoca arsuri și/sau arsuri chimice.

• Feriți bateria de ploaie și de condiții de umezeală.

• Feriți bateria de microunde și de înaltă presiune.

• Nu încercați să demontați sau să spargeți bateria.

• Utilizați bateria la temperaturi între -10 °C (14 °F) și 40 °C (104 °F).

• Nu curățați niciodată cu apă bateria sau încărcătorul de baterii. Consultați Cură

area produsului, bateriei

încărcătorului la pagina 148

• Nu utilizați o baterie defectă sau deteriorată.

• Depozitați bateriile la distanță de obiecte de metal, de exemplu cuie, șuruburi sau bijuterii.

• Nu lăsați bateria la îndemâna copiilor. Siguranța încărcătorului de baterii AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Există riscul de electrocutare sau de scurtcircuit dacă nu sunt respectate instrucțiunile de siguranță.

Nu utilizați alte încărcătoare de baterii decât cel furnizat pentru produsul dvs. Utilizați doar încărcătoare 40-C80 când încărcați bateriile de schimb 40-B140 Husqvarna. Consultați Încărcătoare de baterii omologate la pagina 151

• Nu încercați să dezasamblați încărcătorul de baterii.

• Nu utilizați un încărcător de baterii defect sau deteriorat.

• Nu ridicați încărcătorul de baterii ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablul de alimentare.

• Feriți toate cablurile și prelungitoarele de apă, ulei și muchii ascuțite. Asigurați-vă că acest cablu nu este prins între obiecte, de exemplu uși, garduri sau în alte locuri similare.

• Nu utilizați încărcătorul de baterii în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Asigurați-vă că încărcătorul de baterii nu este acoperit. În caz de fum sau de incendiu, scoateți ștecărul încărcătorului de baterii.

• Încărcați bateria numai în interior, într-un loc cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în exterior. Nu încărcați bateria în medii umede.

• Utilizați încărcătorul de baterii la temperaturi între 5 °C (41 °F) și 40 °C (104 °F). Utilizați încărcătorul într-un mediu foarte bine ventilat, uscat și fără praf.

• Nu puneți obiecte în fantele de răcire a încărcătorului de baterii.

• Nu atingeți niciodată bornele încărcătorului de baterii cu obiecte metalice, deoarece se pot crea scurtcircuite.

• Utilizați prize aprobate care nu sunt deteriorate. Asigurați-vă că nu este deteriorat cablul încărcătorului. Dacă sunt utilizate cabluri prelungitoare, asigurați-vă că acestea nu sunt deteriorate. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a efectua lucrări de întreținere asupra produsului, citiți instrucțiunile de avertisment de mai jos.

• Când mașina este oprită pentru service, examinare sau depozitare ori pentru a schimba un accesoriu, 2034 - 004 - 20.10.2023 141așteptați să se răcească înainte de a face examinări sau ajustări. Întrețineți-o cu atenție și mențineți-o curată.

Scoateți bateria înainte de a efectua întreținerea, alte verificări sau de a asambla produsul.

• Operatorul trebuie să efectueze numai operațiile de întreținere și service indicate în acest manual al operatorului. Apelați la reprezentantul de service pentru întreținerea și service-ul de mai mare amploare.

• Aveți grijă ca toate piulițele, bolțurile și șuruburile să fie strânse, pentru a avea certitudinea că produsul funcționează în siguranță.

• Înlocuiți componentele uzate sau deteriorate.

• Dacă nu efectuați operații de întreținere, durata de viață a produsului scade, iar pericolul de accidente crește.

• Este necesară instruirea profesională specială pentru toate lucrările de service și reparații, mai ales pentru dispozitivele de siguranță de pe produs. Dacă nu sunt aprobate toate verificările din acest manual al operatorului după efectuarea lucrărilor de întreținere, apelați la reprezentantul de service local. Vă garantăm că există servicii profesionale de reparații și service disponibile pentru produsul dvs.

• Utilizați doar piese de schimb originale. Asamblarea Modul suflantă AVERTISMENT: La rotirea lamelor rotorului sau la pornirea accidentală a produsului se pot produce vătămări. Înlăturați bateria și așteptați până când lamele rotorului se opresc înainte să asamblați produsul. AVERTISMENT: Asamblați complet tubul suflantei și capacul de intrare înainte să folosiți produsul în modul suflantă. Pentru asamblarea tubului Nota: Când tubul suflantei nu este asamblat corect, un comutator de siguranță va împiedica pornirea.

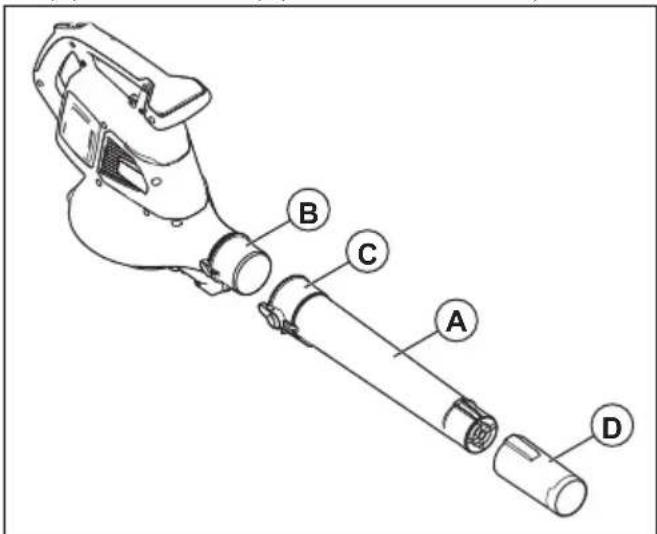

1. Apăsați tubul suflantei (A) în orificiul de evacuare

(B). Interblocarea (C) se fixează când auziți un clic.

2. Instalați duza suflantei (D) pe tubul de refulare. Când

auziți un clic, înseamnă că duza suflantei s-a blocat în poziția corectă. Pentru a asambla capacul de admisie Nota: Când capacul de admisie nu este asamblat corect, un comutator de siguranță va împiedica pornirea.

• Închideți capacul de admisie (A) pe intrarea suflantei (B). Interblocarea (C) se fixează când auziți un clic.

Utilizarea ca aspirator AVERTISMENT: Asamblați complet tubul aspiratorului și sacul colector înainte să folosiți produsul în modul aspirator. Pentru asamblarea tubului de aspirator AVERTISMENT: Asamblați tuburile superioare și inferioare ale aspiratorului înainte să porniți produsul. Nota: Când tubul aspiratorului nu este asamblat corect, un comutator de siguranță va împiedica pornirea. 142 2034 - 004 - 20.10.20231. Aliniați fantele de pe tubul superior de aspirare (A)cu clapetele de pe tubul inferior de aspirare (B).

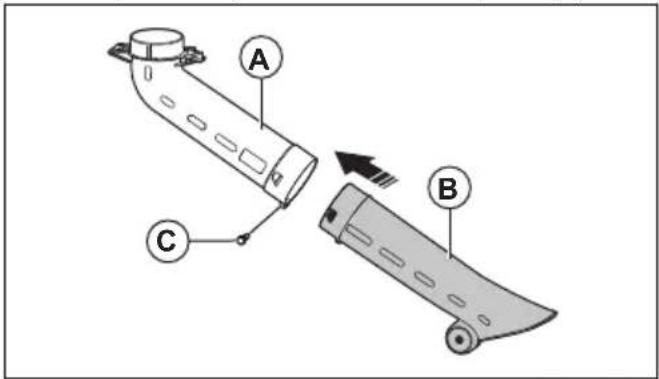

2. Împingeți tubul inferior pe tubul superior de aspirarepână când auziți un clic.

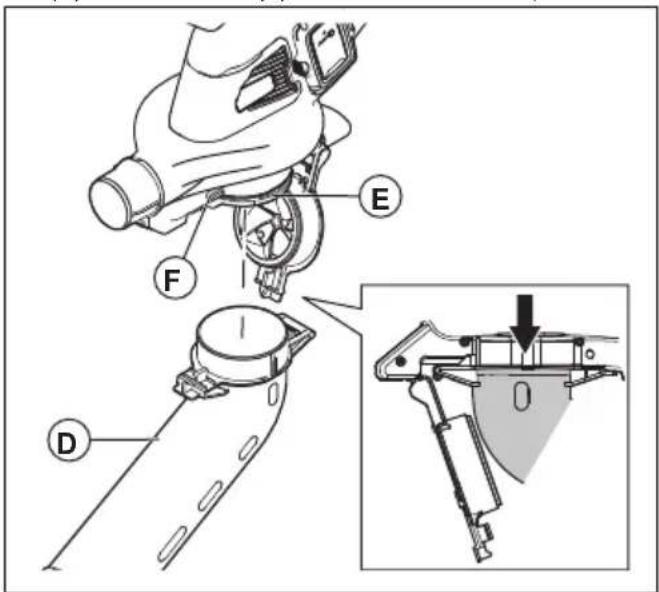

Strângeți șurubul (C).4. Instalați tubul de aspirare (D) pe intrarea de aspirare(E). Interblocarea (F) se fixează când auziți un clic.

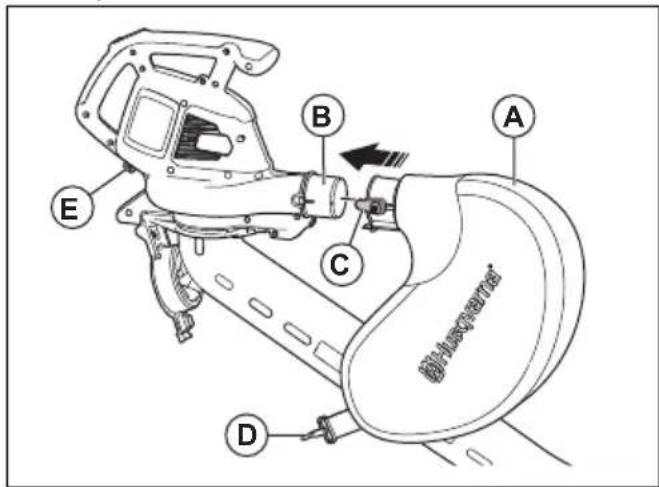

Asamblarea sacului de colectare Nota: Dacă sacul colector nu est asamblat corect, un comutator de siguranță va opri procedura de pornire aprodusului. AVERTISMENT: Opriți aparatul înainte de atașarea sau scoaterea sacului.1. Scoateți tubul suflantei dacă este instalat pe produs.2. Apăsați sacul colector (A) pe orificiul de evacuare alaspiratorului (B). Interblocarea (C) se fixează cândauziți un clic.

3. Conectați banda sacului colector (D) cu retainerul

Conectați banda de umăr (F) cu retainerul (G).

5. Asigurați-vă că este complet închis sacul colector.

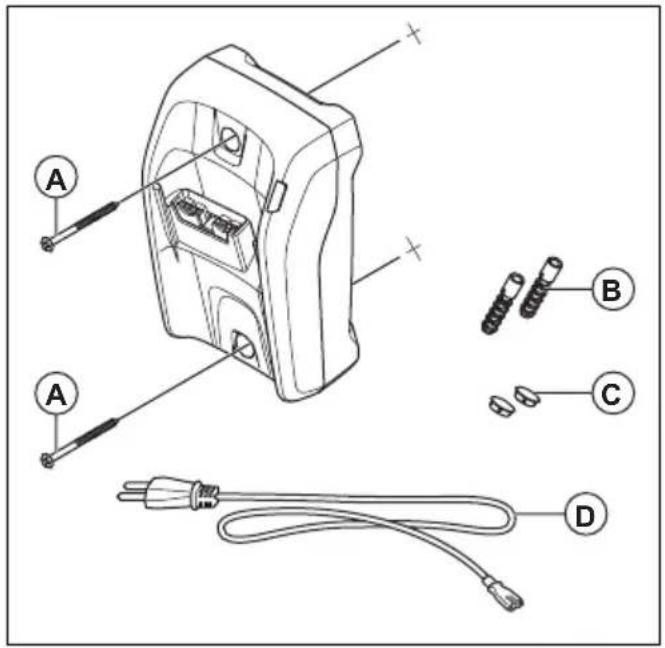

Montarea încărcătorului de baterii pe perete ATENŢIE: Nu utilizați o șurubelniță electrică pentru a monta încărcătorul debaterii pe perete. Șurubelnița electrică poatecauza deteriorarea încărcătorului de baterii.2034 - 004 - 20.10.2023 1431. Montați încărcătorul de baterii pe perete cu cele 2 șuruburi (A). Utilizați fișe de perete (B) dacă este necesar.

2. Montați cele 2 șuruburi în dibluri (C).

Conectați cablul de alimentare (D) la încărcătorul de baterii și la o priză. Funcţionarea Introducere AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului. Pentru verificarea funcționării înainte de utilizarea produsului

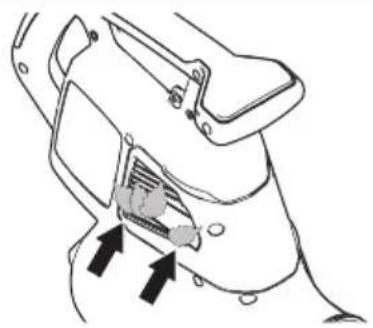

Verificați intrarea aerului pentru a afla dacă prezintă murdărie și fisuri. Folosiți o perie pentru a îndepărta iarba și frunzele de pe produs.

2. Asigurați-vă că produsul funcționează corect.

3. Verificați toate piulițele și șuruburile și asigurați-vă că

acestea sunt strânse bine. Baterie AVERTISMENT: Citiți cu atenție capitolul referitor la siguranță înainte de a utiliza bateria. Citiți cu atenție informațiile privind bateria și încărcătorul din manualul operatorului. Păstrați bateria și încărcătorul la temperaturile ambiante corecte. Temperatură ambiantă Folosirea bateriei 5-40 °C / 41-104 °F Încărcarea bateriei 5-40 °C / 41-104 °F Stare baterie Afișajul arată starea de încărcare și dacă există probleme cu bateria. Indicator cu LED Starea de încărcare a bateriei 4 LED-uri aprinse Bateria este încărcată în proporție de 76-100%. 3 LED-uri aprinse Bateria este încărcată în proporție de 51-75%. 2 LED-uri aprinse Bateria este încărcată în proporție de 26-50%. 144 2034 - 004 - 20.10.2023Indicator cu LED Starea de încărcare a bateriei 1 LED este aprins Bateria este încărcată în proporție de 6-25%. 1 LED luminează intermitent Bateria este încărcată în proporție de 0-5%. Încărcarea bateriei Încărcați bateria dacă este prima dată când o folosiți. O baterie nouă este încărcată doar până la 30%. ATENŢIE: Conectați încărcătorul de baterii la o priză de alimentare cu tensiunea și frecvența specificate pe plăcuța de identificare. Bateria nu se încarcă dacă temperatura sa depășește 50 °C / 122 °F.

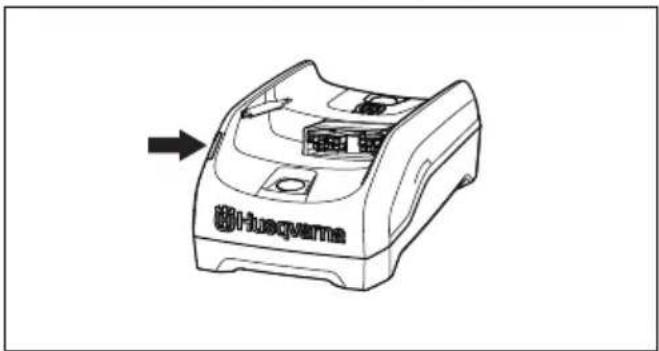

1. Conectați cablul de alimentare la încărcător.

2. Conectați încărcătorul la o priză cu împământare.

LED-ul de încărcare luminează o dată.

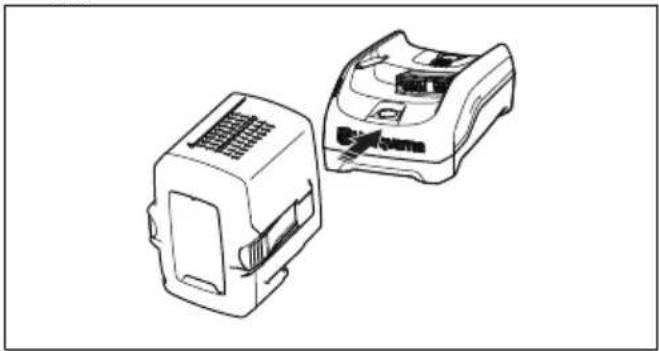

3. Conectați bateria la încărcător. LED-ul de încărcare

se aprinde. Încărcați bateria timp de maximum 24 de ore.

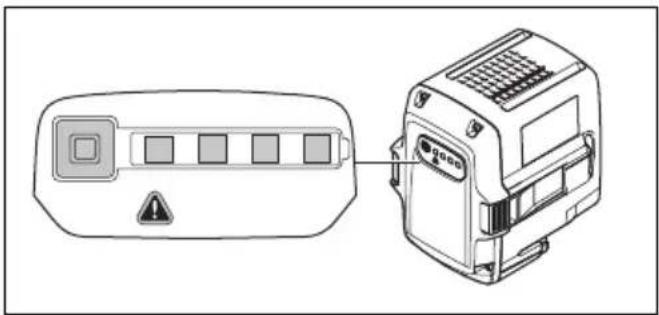

4. Apăsați butonul indicator al bateriei dacă

indicatoarele cu LED se aprind, bateria fiind complet încărcată.

Trageți fișa de alimentare pentru a deconecta încărcătorul de baterii de la priză. Nu trageți de cablul de alimentare.

6. Scoateți bateria din încărcător.

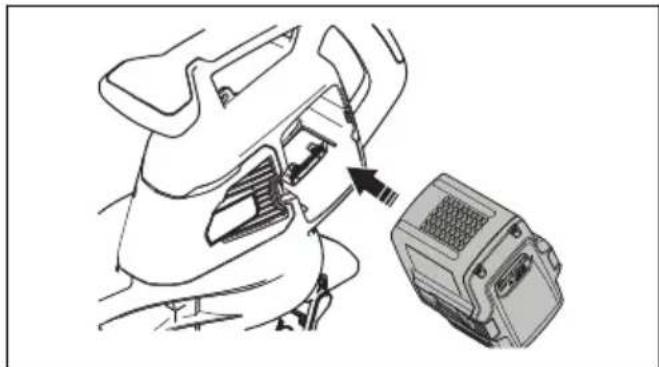

Pentru a conecta bateria la produs AVERTISMENT: Folosiți numai baterii originale Husqvarna în produs.

1. Asigurați-vă că bateria este încărcată complet.

Glisați bateria în suportul de baterii al produsului. Bateria trebuie să alunece ușor, în caz contrar, nu este instalată corect.

3. Apăsați pe partea inferioară a bateriei și împingeți-

o spre interior cât de mult este posibil în compartimentul acesteia. Când auziți un clic, înseamnă că bateria s-a blocat în poziția corectă.

Asigurați-vă că elementele de fixare se înclichetează corect. Pornirea produsului 2034 - 004 - 20.10.2023 1451. Apăsați și țineți apăsat butonul de pornire/oprire (A) până când LED-ul verde se aprinde.

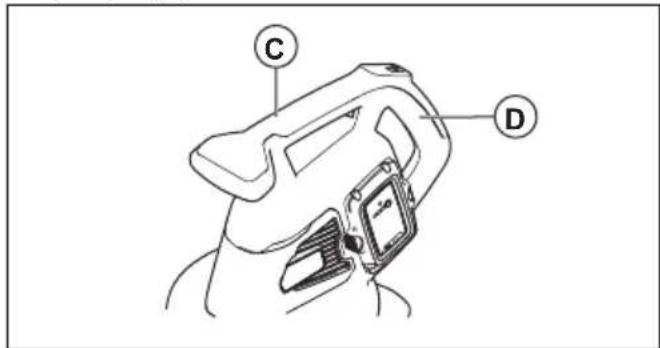

2. Țineți mânerul auxiliar (C) cu o mână și mânerul

principal (D) cu cealaltă mână.

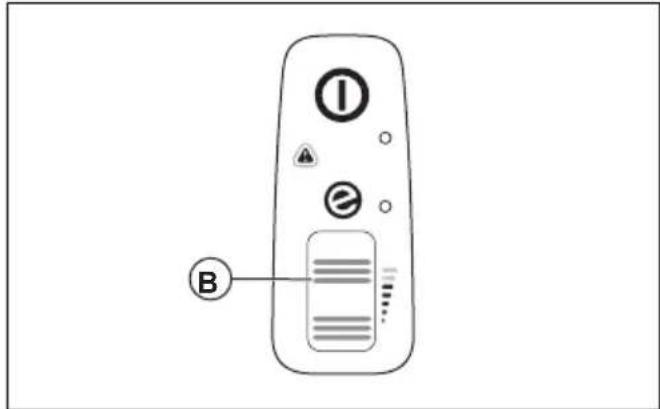

3. Deplasați în sus roata de alimentare (B) pentru a

porni modul suflantă sau modul aspirator.

1. Deplasați în jos roata de alimentare (B) pentru a opri

modul suflantă sau modul aspirator.

2. Apăsați și țineți apăsat butonul de pornire/oprire (A)

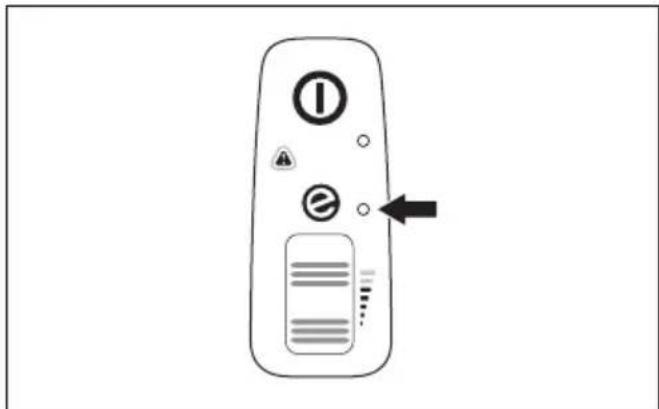

până când LED-ul verde se stinge. Modul ECO Modul ECO sporește durata de viață a bateriei.

Deplasați în jos roata de alimentare pentru a porni modul ECO. LED-ul se aprinde când pornește modul ECO.

• Deplasați în sus roata de alimentare pentru a porni modul normal. LED-ul se stinge când pornește modul normal. Golirea sacului colector AVERTISMENT: Obiectele ascuțite pot provoca rănirea. Nu introduceți mâinile în sacul de colectare pentru a-l goli.

Înlăturați sacul colector.

3. Întoarceți pe dos interiorul sacului colector și

înlăturați obiectele colectate.

4. Curățați sacul colector cu un furtun cu apă.

5. Lăsați sacul să se usuce.

6. Asamblați sacul de colectare.

146 2034 - 004 - 20.10.2023Funcția de oprire automată Produsul are funcție de oprire automată, care îl oprește dacă nu este utilizat. Produsul se oprește după 1 minut. Întreținerea Introducere AVERTISMENT: Înainte de a efectua orice lucrări de întreținere, citiți și înțelegeți capitolul privind siguranța. Program de întreținere AVERTISMENT: Scoateți bateria înainte de a efectua operații de întreținere. În continuare prezentăm o listă de pași de întreținere care trebuie efectuați asupra aparatului. Întreținere Zilnic Săptă- mânal Lunar Curățați suprafața externă cu o lavetă curată și uscată. Nu folosiți apă. X Mențineți mânerele uscate, curate, fără ulei și unsoare. X Asigurați-vă că butonul de pornire/oprire funcționează corect și că nu este dete- riorat.

Verificați dacă roata de alimentare funcționează corect și sigur. X Examinați dacă piulițele și șuruburile sunt bine strânse. X Verificați dacă bateria este deteriorată. X

Asigurați-vă că butoanele de eliberare de pe baterie funcționează corect și că bateria este fixată în produs.

Verificați dacă încărcătorul de baterii nu prezintă deteriorări și asigurați-vă că funcționează corect.

Examinați toate cuplajele, conexiunile și cablurile pentru a verifica dacă sunt deteriorate sau murdare.

Examinați conexiunile dintre baterie și produs, precum și conexiunea dintre bate- rie și încărcătorul aferent.

Curăţaţi fantele de ventilaţie cu o perie moale (nu folosiţi şurubelniţa). X Eliminați și curățați tubul suflantei sau al aspiratorului. X Goliți și curățați sacul colector. Consultați Golirea sacului colector la pagina 146 . X Înlăturați iarba, frunzele, praful și materialele nedorite din capacul și orificiul de admisie.

Examinați rotorul ventilatorului pentru contaminare și curățați-l dacă este nece- sar, cu un obiect lung și bont.

Asigurați-vă că priza de aer nu este blocată pe părțile produsului.

2. Opriți produsul și îndepărtați materialele nedorite,

dacă este necesar. ATENŢIE: Dacă priza de aer este blocată, capacitatea de suflare a produsului scade și temperatura de funcționare a motorului crește. Acest lucru poate duce la defectarea motorului, deoarece acesta devine prea fierbinte. Examinarea bateriei și încărcătorului

Examinați bateria pentru a identifica defecțiunile, de exemplu fisuri.

2. Examinați încărcătorul de baterii pentru a identifica

defecțiunile, de exemplu fisuri.

3. Asigurați-vă că cablul de conectare al încărcătorului

de baterii nu este deteriorat și că nu prezintă fisuri. Curățarea produsului, bateriei și încărcătorului

1. Curățați produsul cu o cârpă uscată după utilizare.

2. Curățați bateria și încărcătorul de baterii cu o cârpă

uscată. Mențineți curate șinele de ghidaj al bateriei.

3. Asigurați-vă că bornele bateriei și încărcătorul de

baterii sunt curate, înainte ca bateria să fie introdusă în încărcător sau produs. Depanarea Interfață utilizator Interfață utiliza- tor Erori posibile Soluție posibilă LED-ul roșu de eroare luminea- ză intermitent. Deviație de temperatură. Lăsați produsul să se răcească. Înlăturați tubul sau capacul ventilatorului. Asamblați tubul sau capacul ventilatorului. Eroare baterie. Înlocuiți bateria sau încărcați bateria. Este nevoie de service. Adresați-vă reprezentantului de service. Produsul nu pornește. Murdărie în co- nectorii bate- riei. Curățați cu aer comprimat sau cu o perie moale. Baterie Afișaj LED Erori posibile Soluție posibilă LED-ul verde se aprinde intermitent. Tensiune joasă a bateriei. Încărcați bateria. 148 2034 - 004 - 20.10.2023Afișaj LED Erori posibile Soluție posibilă LED-ul de eroare luminează intermi- tent. Deviație de temperatură. Utilizați bateria la temperaturi între -10 °C (14 °F) și 40 °C (104 °F). Tensiune prea mare. Asigurați-vă că tensiunea rețelei co- respunde cu cea indicată pe plăcuța de identificare de pe produs. Consul- tați plăcuța de identificare de pe pro- dus. Scoateți bateria din încărcător. LED-ul de eroare se aprinde. Diferența între baterii este prea mare (1 V). Adresați-vă reprezentantului de servi- ce. Încărcător de baterii Stare Erori posibile Procedură posibilă LED-ul de încărcare este roșu. Eroare permanentă încărcător bate- rie. Adresați-vă distribuitorului. LED-ul de încărcare luminează inter- mitent verde. Deviație de temperatură, bateria este prea rece sau prea fierbinte pentru a fi utilizată sau încărcată. Lăsați bateria să se răcească sau încălziți-o. Când bateria are tempera- tura corectă, aceasta poate fi utiliza- tă sau încărcată din nou. Utilizați în- cărcătorul bateriei la temperaturi am- biante cuprinse între 5 °C (41 °F) și 40 °C (104 °F). LED-ul de încărcare luminează inter- mitent roșu. Baterie defectă Adresați-vă distribuitorului. Transportul, depozitarea şi eliminarea Transportul și depozitarea

Bateriile cu ioni de litiu furnizate respectă cerințele legislației privind bunurile periculoase.

• Respectați cerințele speciale de pe ambalaj și etichete privind transportul comercial, inclusiv cele emise de către terțe părți și companiile de expediție.

• Discutați cu o persoană care a beneficiat de instruire specială privind materialele periculoase înainte de a trimite produsul. Respectați toate reglementările naționale aplicabile.

• Aplicați bandă adezivă pe contactele expuse atunci când introduceți bateria într-un pachet. Bateria trebuie ambalată astfel încât să nu se poată deplasa în interiorul pachetului.

• Lăsaţi întotdeauna maşina să se răcească înainte de a o depozita.

• La depozitare și la transport, scoateți întotdeauna bateria.

• Puneți bateria și încărcătorul de baterii într-un spațiu uscat și ferit de umezeală și îngheț.

Nu păstrați bateria într-un loc în care poate apărea electricitate statică. Nu depozitați bateria într-o cutie metalică.

• Depozitați bateria la temperaturi între 5°C (41°F) și 25°C (77°F), într-un loc ferit de radiațiile solare directe.

• Depozitați încărcătorul de baterii la temperaturi între 5°C (41°F) și 45°C (113°F), într-un loc ferit de radiațiile solare directe.

• Utilizați încărcătorul de baterii numai la temperaturi ambiante cuprinse între 5°C/41°F și 40°C/104°F.

• Încărcați bateria în proporție de 30 % - 50 % înainte de a o depozita pe o perioadă lungă.

• Depozitați încărcătorul de baterii într-un spațiu închis și uscat.

• Nu depozitați bateria lângă încărcătorul bateriei. Nu lăsați copiii și alte persoane neautorizate să atingă 2034 - 004 - 20.10.2023 149echipamentul. Păstrați echipamentul într-un spațiu pe care îl puteți încuia.

Curățați produsul și efectuați un service complet înainte de a depozita produsul pentru o perioadă lungă de timp.

• Utilizați apărătoarea de transport pe produs pentru a preveni accidentarea sau deteriorarea produsului în timpul transportului și depozitării.

• Fixați foarte bine produsul în timpul transportului. Eliminarea bateriei, încărcătorului acesteia și a produsului Simbolul de mai jos înseamnă că produsul nu poate fi tratat ca reziduu menajer. Reciclați la un centru de reciclare pentru echipamente electrice și electronice. Această măsură ajută la protejarea mediului și a oamenilor. Contactați autoritățile locale, centrul de colectare a reziduurilor menajere sau distribuitorul pentru mai multe informații. Nota: Simbolul apare pe produs sau pe ambalajul produsului. Date tehnice Date tehnice 120iBV Motor Tip de motor BLDC (fără perii) de 36 V Greutate Greutate fără baterie, kg 4,6 Emisii de zgomot

Nivel de putere acustică, măsurat dB(A) 97 Nivel de putere acustică garantat L

Nivel echivalent de presiune acustică la urechea operatorului, măsurat con- form EN ISO 11203 și ISO 22868, dB (A):

Niveluri de vibrații

Nivelurile de vibrații la mânerele din față/spate, măsurate în conformitate cu ISO 22867, m/s

1,4/1,7 Performanța ventilatorului Debitul de aer în modul normal cu duză standard, m

/min 6,7 Viteza maximă a aerului în modul normal cu duză standard, m/s sau mile/h 50/111

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE. Nivelul de putere a sunetului raportat pentru aparat a fost măsurat cu accesoriul original de tăiere care emite cel mai ridicat nivel. Diferența dintre puterea garantată a sunetului și cea măsurată este aceea că puterea garantată a sunetului include, de asemenea, dispersia în rezultatul de măsurare și variațiile dintre diferitele aparate ale aceluiași model conform Directivei 2000/14/CE.

Datele raportate pentru nivelul echivalent de presiune a sunetului pentru dispozitiv includ o dispersie statistică tipică (deviere standard) de 3 dB (A).

Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 1,5 m/s

150 2034 - 004 - 20.10.2023Datele privind zgomotul și vibrațiile sunt determinate pe baza turației maxime nominale. Baterii aprobate Utilizați numai baterii Husqvarna originale 40-B pentru acest produs. Baterii aprobate Baterie 40-B140 Tip Litiu-ion Capacitate baterie, Ah 4 Tensiune nominală, V 36 Greutate, kg 1,25 Încărcătoare de baterii omologate Încărcător de baterii 40-C80 Tensiune rețea, V 100-240 Frecvență, Hz 50-60 Putere, W 72 Tensiune de ieșire, V cc/ amperi, A 43/1,6 2034 - 004 - 20.10.2023 151Declarație de conformitate Declarație de conformitate UE Noi, Husqvarna AB, SE-561 82 Huskvarna, SUEDIA, tel.: [phone], declarăm pe propria răspundere, că produsul: Descriere Suflantă/aspirator manual de grădină Marcă Husqvarna Tip/Model 120iBV Identificare Numere de serie începând cu 2022 respectă în totalitate următoarele directive și reglementări UE: Reglementare Descriere 2006/42/CE „privind echipamentele tehnice” 2014/30/UE „privind compatibilitatea electromagnetică” 2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice” 2000/14/CE „privind emisiile de zgomot în mediul înconjurător” și că au fost aplicate următoarele standarde și/sau specificații tehnice:

55014-2:2021 În conformitate cu Directiva 2000/14/CE, anexa V, consultați Date tehnice la pagina 150 pentru valorile de sunet declarate. Huskvarna, 2023-01-16 Claes Losdal, Manager Cercetare și dezvoltare, Husqvarna AB Responsabil pentru documentația tehnică 152 2034 - 004 - 20.10.2023Contenido Introducción................................................................ 153 Seguridad
