LIETOŠANAS INSTRUKCIJA 360BT HUSQVARNA

• Huskvarna, 2023-01-01 Stefan Holmberg, mokslinių tyrimų ir plėtros direktorius, technologijų vadyba, „Husqvarna AB“ Atsakingas už techninę dokumentaciją 1967 - 001 - 20.01.2023 239Saturs Ievads p. 240
• Drošība p. 243
• Montāža p. 245
• Lietošana p. 246
• Apkope p. 249
• Problēmu novēršana p. 253
• Pārvadāšana un uzglabāšana p. 254
• Tehniskie dati p. 255

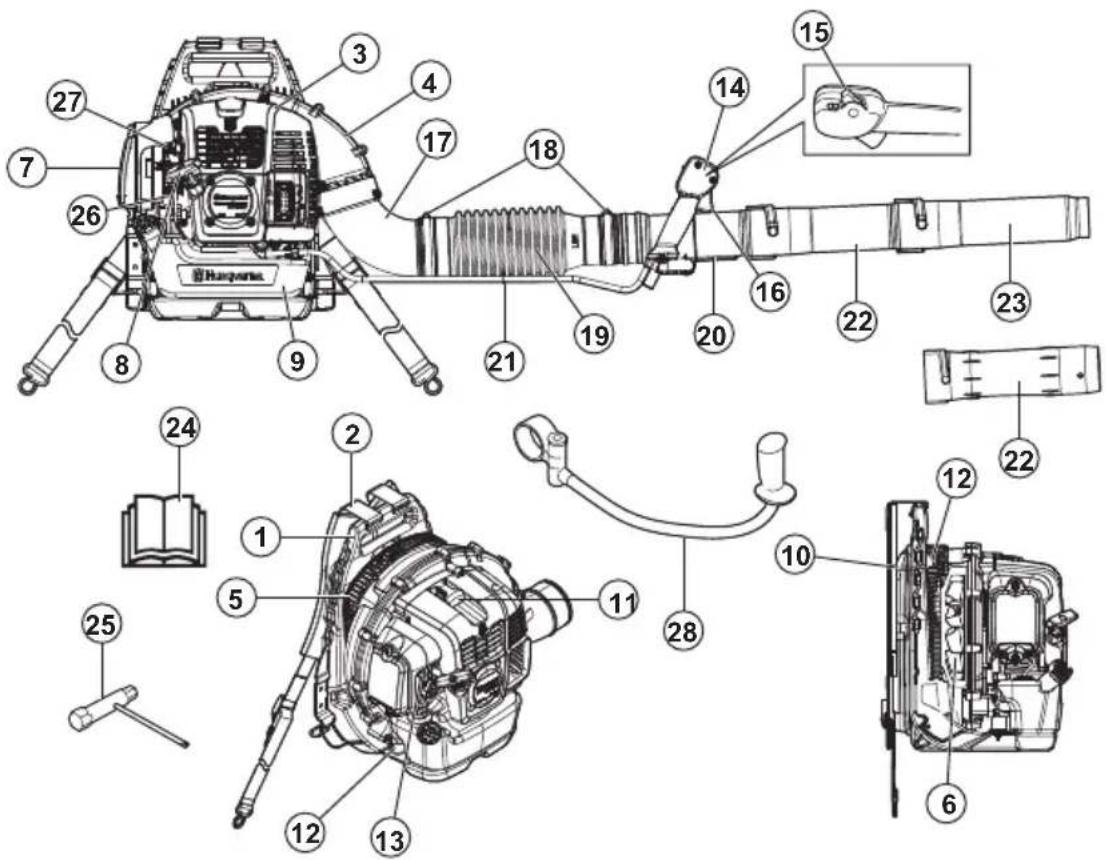

• Atbilstības deklarācija Ievads Izstrādājuma apraksts Šis izstrādājums ir mugursomas tipa pūtējs ar benzīna dzinēju. Mēs pastāvīgi strādājam, lai pilnveidotu savus izstrādājumus, un tāpēc paturam tiesības izdarīt izmaiņas, piemēram, izstrādājumu formai un izskatam bez iepriekšēja paziņojuma. Paredzētā lietošana Izmantojiet izstrādājumu lapu un cita nevēlama materiāla aizpūšanai no tādām vietām kā zālāji, gājēju ietves un asfaltēti ceļi. Izstrādājuma pārskats (360BT) p. 256

2. Stiprinājuma siksna

4. Ventilatora pārsegs

12. Vibrāciju samazināšanas sistēma

13. Gaisa vārsta vadība

14. Vadības rokturis

15. Ieslēgšanas/apturēšanas slēdzis ar droseles

vadības ierīci 240 1967 - 001 - 20.01.202316. Droseles mēlīte

17. Caurules izliektā daļa

19. Elastīgā šļūtene

24. Lietošanas rokasgrāmata

25. Kombinētā uzgriežņu atslēga

26. Gaisa izspiešanas balons

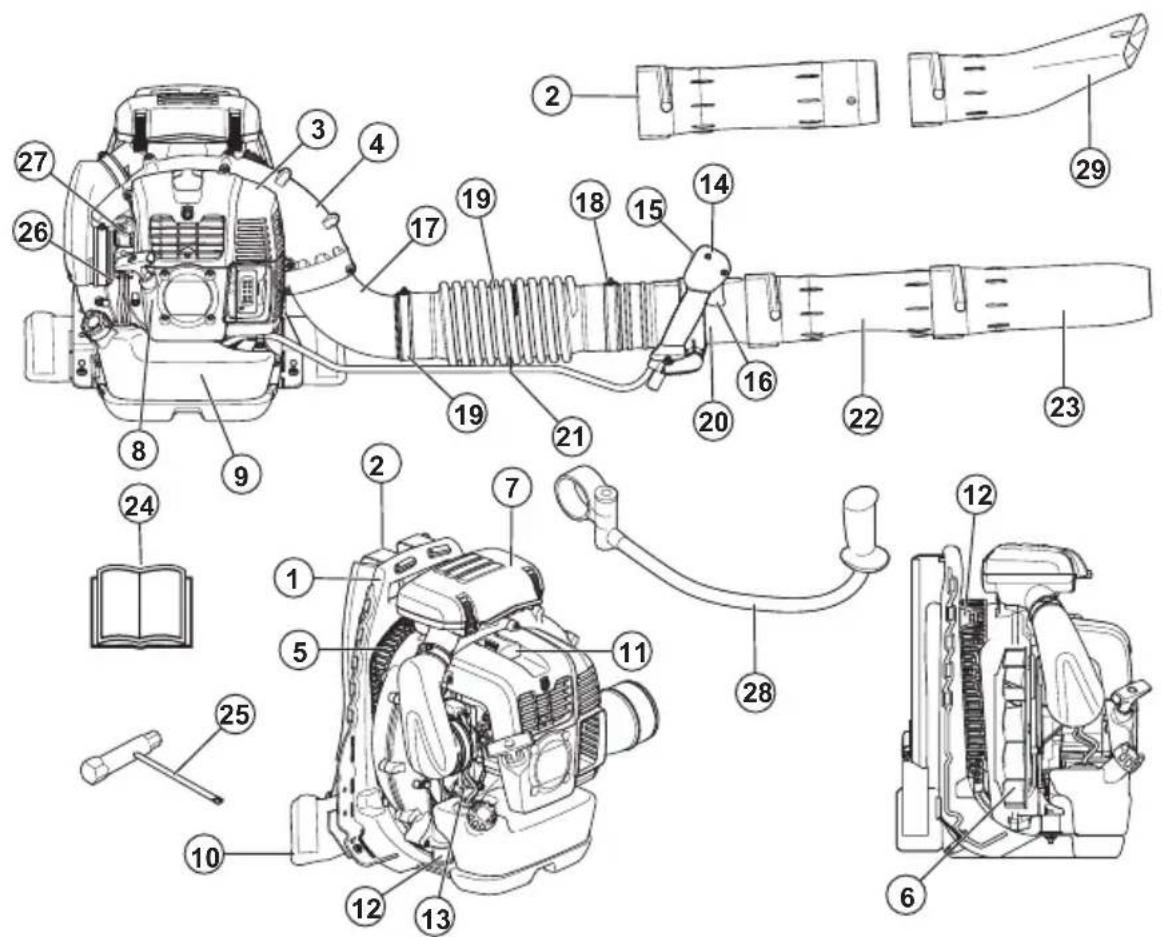

Izstrādājuma pārskats (570BTS, 580BTS)

2. Stiprinājuma siksna

4. Ventilatora pārsegs

10. Gurnu polsterējums

12. Vibrāciju samazināšanas sistēma

13. Gaisa vārsta vadība

14. Vadības rokturis

15. Apturēšanas slēdzis ar droseles vadības ierīci

17. Caurules izliektā daļa

19. Elastīgā šļūtene

24. Lietošanas rokasgrāmata

25. Kombinētā uzgriežņu atslēga

26. Gaisa izspiešanas balons

1967 - 001 - 20.01.2023 241Simboli uz izstrādājuma BRĪDINĀJUMS! Šis izstrādājums var būt bīstams un radīt smagas vai nāvējošas traumas operatoram vai citām personām. Esiet uzmanīgi un lietojiet izstrādājumu pareizi. Rūpīgi izlasiet lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas. Izmantojiet apstiprinātus dzirdes un acu aizsarglīdzekļus. Ja strādājat putekļainā vidē, lietojiet elpceļu aizsargmasku. Izmantojiet apstiprinātus aizsargcimdus. Benzīna un divtaktu dzinēja eļļas maisījums. Gaisa izspiešanas balons. Netuviniet ķermeņa daļas karstām virsmām. Gaisa vārsts, atvērtā stāvoklī. Gaisa vārsts, aizvērtā stāvoklī. Šis izstrādājums atbilst spēkā esošajām EKdirektīvām. Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem. Trokšņa emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības(trokšņa kontroles) regula(2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 255 un uz etiķetes. Uzmanieties no izsvies- tiem priekšmetiem. Izsviesti priekšmeti var radīt smagu traumu. Lietojiet individuālos aizsardzības līdzekļus. Ievērojiet drošības attālu- mu— citas personas vai dzīvnieki nedrīkst atrasties tuvāk par 15m. yyyywwxxxxx Datu plāksnītē ir norādīts sē- rijas numurs. yyyy ir ražoša- nas gads un ww ir ražošanas nedēļa. Piezīme: Pārējie uz izstrādājuma norādītie simboli/uzlīmes attiecas uz citu tirdzniecības nozaru sertifikācijas prasībām. EuroV emisija BRĪDINĀJUMS: Motora atvēršana anulē šī ķēdes zāģa ES tipa apstiprinājumu. Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

1967 - 001 - 20.01.2023Drošība Drošības definīcijas Tālāk sniegtās definīcijas norāda katra signālvārda nozīmīguma līmeni. BRĪDINĀJUMS: Traumas. IEVĒROJIET: Izstrādājuma bojājumi. Piezīme: Šī informācija atvieglo izstrādājuma lietošanu. Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Bez ražotāja apstiprinājuma neveiciet nekādas izstrādājuma izmaiņas un vienmēr izmantojiet oriģinālos piederumus. Neapstiprinātas izmaiņas un/vai piederumi var radīt nopietnas traumas vai operatora vai citu personu nāvi.

• Nelietojiet bojātu izstrādājumu. Veiciet drošības pārbaudes un tehnisko apkopi, kas norādīta šajā lietošanas rokasgrāmatā. Visi pārējie apkopes darbi ir jāveic apstiprināta servisa darbiniekiem.

• Visi pārējie apkopes darbi un remonts ir jāveic apstiprināta servisa darbiniekiem. Ja kāda izstrādājuma daļa ir bojāta, sazinieties ar izplatītāju, kas nodrošina apkopi. Darba drošības norādījumi BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Šis izstrādājums var būt bīstams un radīt smagas vai nāvējošas traumas operatoram vai citiem cilvēkiem. Esiet uzmanīgi un lietojiet izstrādājumu pareizi.

• Pirms lietošanas pārbaudiet izstrādājumu. Skatiet: Apkope lpp. 249

• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai lietojis alkoholu vai citas vielas, kas var ietekmēt redzi, spriešanas spējas vai koordināciju.

• Pirms lietošanas uzlieciet visus pārsegus un aizsargus. Lai nepieļautu elektrotriecienu, pārbaudiet, vai nav bojāts aizdedzes sveces vāciņš un aizdedzes vads.

• Neaiztieciet aizdedzes sveci vai aizdedzes vadu, kamēr darbojas dzinējs.

• Ievērojiet drošības distanci— citas personas vai dzīvnieki nedrīkst atrasties tuvāk par 15m. Ja kāda persona, bērns vai dzīvnieks pienāk tuvāk par 15m, izslēdziet izstrādājumu. Gādājiet, lai izstrādājums nebūtu vērsts personu, dzīvnieku, atvērtu logu un citu priekšmetu virzienā.

• Neļaujiet bērniem darbināt izstrādājumu. Gādājiet, lai visi operatori būtu izlasījuši un izpratuši šīs lietošanas rokasgrāmatas saturu.

• Izstrādājuma lietošanas laikā nepieskarieties pūtēja korpusam ar rokām un nenovietojiet uz tā citus priekšmetus. Rotējošas daļas var radīt nopietnas traumas.

• Nelietojiet izstrādājumu, ja nav uzstādīts gaisa ieplūdes sietfiltrs. Pirms lietošanas noteikti pārbaudiet, vai ir uzstādīts un nav bojāts gaisa ieplūdes sietfiltrs.

• Ārkārtas situācijā atvienojiet stiprinājuma vidusjostu un krūšu daļas siksnu, ļaujot izstrādājumam nokrist.

• Ievērojiet nacionālos noteikumus un norādījumus.

• Netuviniet ķermeņa daļas karstām virsmām.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Pārāk liela vibrācija var radīt asinsrites vai nervu sistēmas bojājumus. Vērsieties pie ārsta, ja novērojat tādus simptomus kā nejutība, jutības traucējumi, tirpšana, durstīga sajūta, sāpes, nespēks, pirkstu, roku vai locītavu ādas krāsas izmaiņas.

• Uzmanieties no izsviestiem objektiem. Izsviesti objekti var radīt nopietnas traumas.

• Neizmantojiet izstrādājumu sliktos laikapstākļos, piemēram, miglā, lietū, spēcīgā vējā un ļoti lielā aukstumā. Darba veikšana sliktos laikapstākļos var izraisīt nogurumu un bīstamas situācijas.

• Pārliecinieties, vai varat kustēties un strādāt stabilā stāvoklī. Pārbaudiet, vai darba veikšanas zonā nav iespējamu šķēršļu, piemēram, akmeņu. Strādājot ar šo izstrādājumu nogāzēs, jāievēro piesardzība.

• Nelieciet izstrādājumu zemē, kad tā dzinējs darbojas.

• Neizmantojiet izstrādājumu, atrodoties augstumā, piemēram, uz trepēm.

• Gādājiet, lai jūs vienmēr kāds sadzirdētu, ja notiek nelaimes gadījums. 1967 - 001 - 20.01.2023 243• Pārliecinieties, vai nav bloķēta izplūdes gāzu caurule. Lai novērstu izstrādājuma bojājumus, izplūdes gāzu caurules tuvumā (vismaz 50cm attālumā) nedrīkst būt šķēršļu.

• Nelietojiet izstrādājumu telpās, slikti ventilētās vietās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzu sastāvā ir oglekļa monoksīds, kas var izraisīt saindēšanos. Izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt aizdegšanos. Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojot izstrādājumu, lietojiet apstiprinātu personīgo aizsargaprīkojumu. Individuālie aizsarglīdzekļi nevar pilnībā novērst traumu gūšanas risku, taču var samazināt traumas smagumu. Lai iegūtu plašāku informāciju, sazinieties ar savu izplatītāju.

• Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus. Ilgstoša uzturēšanās trokšņainā vidē var radīt neatgriezeniskus dzirdes bojājumus.

• Izmantojiet apstiprinātus acu aizsarglīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst standarta ANSIZ87.1 prasībām ASV vai standarta EN166prasībām ES valstīs.

• Izstrādājuma izmantošanas un tehniskās apkopes laikā izmantojiet aizsargcimdus.

• Izmantojiet aizsargapavus vai apavus ar neslīdošu zoli.

• Valkājiet no izturīga auduma darinātu apģērbu, kas pārklāj visu ķermeni. Neizmantojiet rotaslietas vai atvērtus apavus. Lai mazinātu traumu gūšanas risku, jūsu apģērbam ir jābūt pieguļošam, taču tas nedrīkst ierobežot kustības. Lai novērstu matu nokļūšanu rotējošās daļās vai aizķeršanos aiz zariem, sakārtojiet tos tā, lai tie būtu virs pleciem.

• Ja strādājat putekļainā vidē, izmantojiet elpceļu aizsarglīdzekļus.

• Turiet tuvumā neatliekamās palīdzības aprīkojumu. Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.

• Regulāri pārbaudiet drošības ierīces. Sk. Apkope lpp. 249

• Ja drošības ierīces ir bojātas, sazinieties ar vietējo Husqvarna apkopes sniedzēju. Slāpētāja pārbaude BRĪDINĀJUMS: Neizmantojiet izstrādājumu, ja ir bojāts slāpētājs. BRĪDINĀJUMS: Slāpētājs lietošanas laikā, pēc tās un darbojoties brīvgaitā kļūst ļoti karsts. Lietojiet aizsargcimdus, lai novērstu apdegumus. BRĪDINĀJUMS: Slāpētāja iekšpusē ir ķīmiskas vielas, kas var būt kancerogēnas. Nepieskarieties slāpētājam, ja tas ir bojāts.

• Regulāri apskatiet slāpētāju, lai pārbaudītu, vai tas nav bojāts. Trokšņa slāpētājs nodrošina minimālu troksni un novirza dzinēja izplūdes gāzes prom no operatora. Sk. Slāpētāja apkope lpp. 250

Vibrāciju slāpēšanas sistēmas pārbaude

1. Pārbaudiet, vai vibrāciju slāpēšanas bloki nav

ieplaisājuši vai deformēti.

2. Pārbaudiet, vai vibrāciju slāpēšanas bloki ir

pareizi piestiprināti motora blokam un roktura blokam. Informāciju par to, kur konkrētajā ķēdes zāģī atrodas vibrāciju slāpēšanas sistēma, skatiet šeit: Izstrādājuma pārskats (360BT) lpp. 240

Start/Stop (Ieslēgšanas/izslēgšanas) slēdža pārbaude

1. Lai izslēgtu motoru, izmantojiet Start/Stop slēdzi.

2. Pārliecinieties, vai dzinējs pilnībā apstājas.

Informāciju par to, kur atrodas Start/Stop slēdzis, sk. Izstrādājuma pārskats (360BT) lpp. 240

Stiprinājuma siksnu drošība

• Pārbaudiet, vai ir piestiprināta un pareizi noregulēta vidusjosta. Stiprinājuma vaļējie gali var nokļūt rotējošās daļās un izraisīt ventilatora bojājumu. Ja ventilators ir bojāts, atvienojušās izstrādājuma daļas var tikt izsviestas un radīt traumas un bojājumus. Drošības norādījumi, rīkojoties ar degvielu BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Nemaisiet un neuzpildiet degvielu iekštelpās vai karstuma avotu tuvumā.

1967 - 001 - 20.01.2023• Neiedarbiniet izstrādājumu, ja uz tā vai jūsu ķermeņa ir izlijusi degviela vai eļļa.

• Neiedarbiniet izstrādājumu, ja dzinējā ir degvielas sūce. Regulāri pārbaudiet, vai dzinējā nav radusies degvielas sūce.

• Vienmēr esiet piesardzīgs, rīkojoties ar degvielu. Degviela un tās tvaiki ir uzliesmojoši un sprādzienbīstami; tas var izraisīt traumas un nāves gadījumus.

• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.

• Nesmēķējiet degvielas vai dzinēja tuvumā.

• Nenovietojiet izstrādājumu vai degvielas tvertni siltu priekšmetu, atklātas liesmas, dzirksteles vai signāllampiņas tuvumā.

• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Pirms tehniskās apkopes un montāžas izslēdziet dzinēju, izņemiet aizdedzes sveci un ļaujiet dzinējam atdzist.

• Ja dzirksteļu uztvērējsiets ir nosprostots, dzinējs pārāk stipri uzkarst un tiek bojāts. Montāža Ievads BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus. Pūtēja caurules un vadības roktura montāža

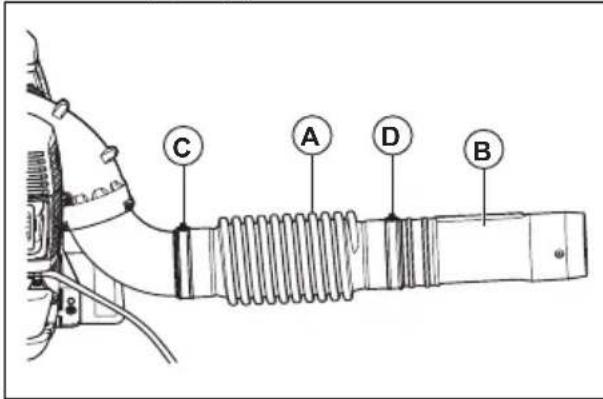

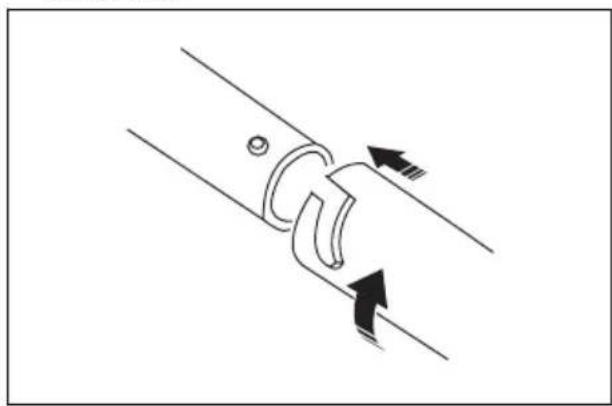

1. Pievienojiet lokano cauruli(A) caurules izliektajai

daļai un caurules vadības elementam(B) ar skavām(C) un(D).

Piezīme: Lai vadības cauruli un lokano cauruli būtu vieglāk samontēt, ieeļļojiet tās.

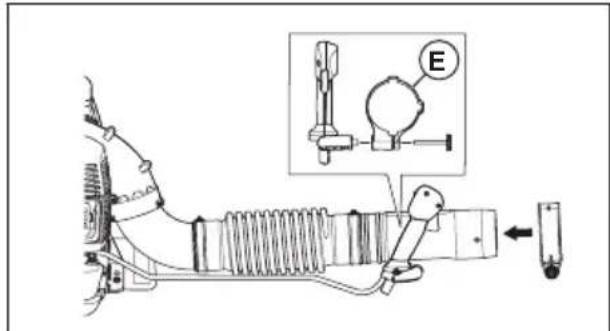

2. Pievienojiet caurules vadības elementam roktura

turētāju(E) Novietojiet roktura turētāju pretī atlokam uz caurules vadības elementa.

3. Lai vadības rokturis būtu drošā un darbam

atbilstošā pozīcijā, noregulējiet tā pozīciju un leņķi. Pievelciet fiksatoru.

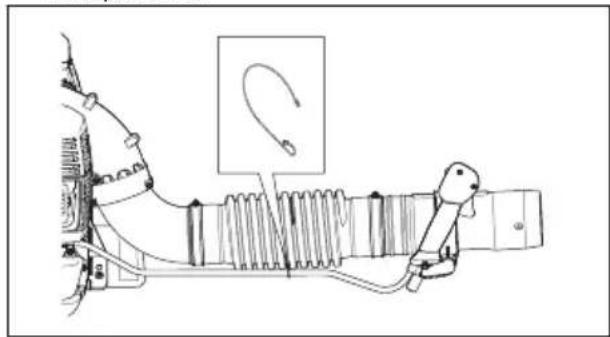

4. Piestipriniet kabeli lokanajai caurulei, izmantojot

kabeļa skavu. 1967 - 001 - 20.01.2023 2455. Piestipriniet starpcauruli caurules vadības elementam. Piezīme: Ja ir nepieciešama garāka cirkulārā pūtēja caurule, ir pieejama garāka starpcaurule.

6. Piestipriniet pūtēja uzgali starpcaurulei.

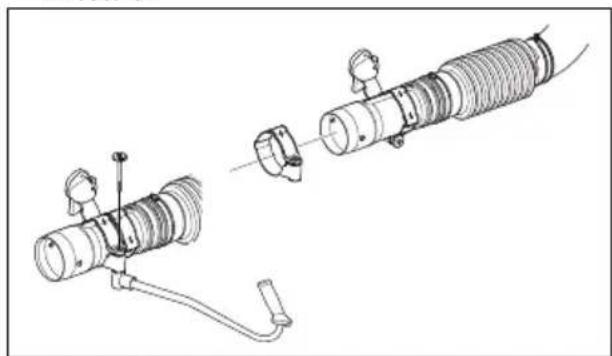

Piezīme: Pūtēja uzgali var pievienot tikai pie starpcaurules. Roktura stieņa (neobligātā piederuma) montāža

1. Noņemiet starpcauruli.

2. Noņemiet fiksatoru no turētāja un uzspiediet

turētāju uz caurules vadības elementa.

4. Uzstādiet starpcauruli.

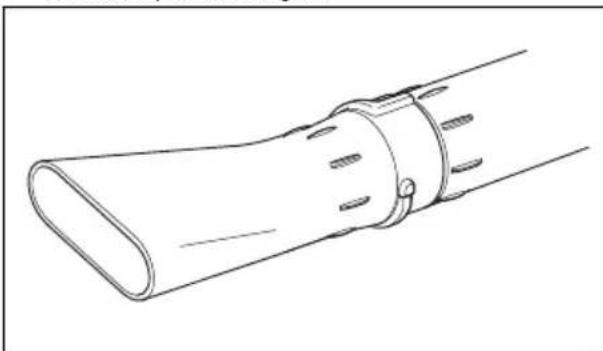

Plakanā uzgaļa (neobligātā piederuma) montāža Plakanais uzgalis nodrošina lielāku gaisa plūšanas ātrumu nekā pūtēja uzgalis.

• Noņemiet pūtēja uzgali no starpcaurules un uzstādiet plakano uzgali. Lietošana Ievads BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošības norādījumus. Degviela Šim izstrādājumam ir divtaktu dzinējs. IEVĒROJIET: Nepareiza veida degviela var sabojāt dzinēju. Izmantojiet benzīna un divtaktu dzinēja eļļas maisījumu. Iepriekš sajaukta degviela

• Lai uzlabotu veiktspēju un pagarinātu motora darbmūžu, izmantojiet Husqvarna iepriekš sajauktu alkilātu degvielu. Šī degviela satur mazāk ķīmisku vielu, salīdzinot ar parasto degvielu, tādējādi tiek samazināts kaitīgo izplūdes gāzu apjoms. Izmantojot šo degvielu, atliekvielu līmenis pēc sadegšanas ir zemāks, kas saglabā tīrus motora komponentus. 246 1967 - 001 - 20.01.2023Degvielas sajaukšana Benzīns

• Izmantojiet labas kvalitātes bezsvina benzīnu ar maksimālo etanola saturu 10%. IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks nekā 90RON/87AKI. Degviela ar zemāku oktānskaitli var radīt motora klaudzēšanu, kas savukārt rada motora bojājumus. Divtaktu eļļa

• Lai uzlabotu rezultātus un veiktspēju, izmantojiet Husqvarna divtaktu dzinēja eļļu.

• Ja Husqvarna divtaktu dzinēja eļļa nav pieejama, izmantojiet kvalitatīvu divtaktu dzinēju eļļu, kas paredzēta motoriem ar gaisa dzesēšanu. Lai izvēlēto pareizu eļļu, sazinieties ar vietējo apkopes sniedzēju. IEVĒROJIET: Nelietojiet divtaktu dzinēja eļļu, kas paredzēta ar ūdeni dzesējamiem piekarināmiem dzinējiem; šādu eļļu dēvē arī par piekarināmu dzinēju eļļu. Nelietojiet četrtaktu dzinējiem paredzētu eļļu. Benzīna un divtaktu dzinēja eļļas sagatavošana Benzīns, litri Divtaktu dzi- nēja eļļa, litri 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 IEVĒROJIET: Samaisot mazu degvielas daudzumu, nelielas kļūdas var būtiski ietekmēt maisījuma attiecību. Rūpīgi nomēriet eļļas daudzumu un pārbaudiet, vai tiek iegūts pareizs maisījums.

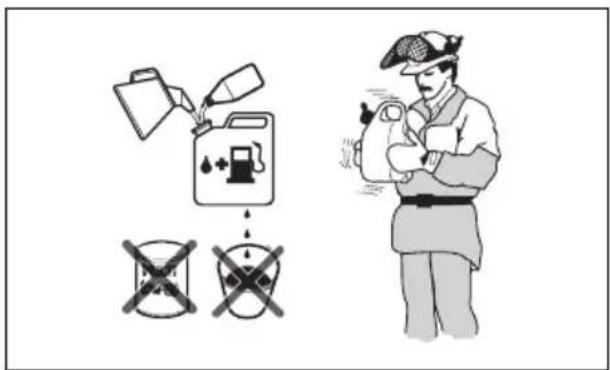

1. Iepildiet pusi benzīna daudzuma tīrā degvielas

2. Pievienojiet visu daudzumu eļļas.

3. Sakratiet degvielas maisījumu.

4. Pievienojiet tvertnē pārējo benzīna daudzumu.

5. Rūpīgi sakratiet degvielas maisījumu.

IEVĒROJIET: Vienā reizē sajauciet degvielu, lai tās pietiek tikai 1mēnesim. Degvielas tvertnes uzpilde BRĪDINĀJUMS: Drošības nolūkā rīkojieties, kā aprakstīts turpmāk.

1. Apturiet dzinēju un ļaujiet tam atdzist.

2. Notīriet zonu ap degvielas tvertnes vāciņu.

3. Sakratiet tvertni un pārbaudiet, vai degviela ir

pilnībā sajaukusies ar eļļu.

4. Degvielas tvertnes vāciņu atveriet lēnām, lai

atbrīvotu spiedienu.

5. Uzpildiet degvielas tvertni.

IEVĒROJIET: Pārliecinieties, ka degvielas tvertnē nav pārāk daudz degvielas. Sakarstot degviela izplešas.

6. Rūpīgi pievelciet degvielas tvertnes vāciņu.

7. Notīriet degvielu, kas izlijusi uz izstrādājuma un

8. Pirms izstrādājuma iedarbināšanas pārvietojiet

to vismaz 3m/10pēdu attālumā no degvielas uzpildes vietas un degvielas avota. Piezīme: Informāciju par to, kur atrodas izstrādājuma degvielas tvertne, skatiet šeit: 1967 - 001 - 20.01.2023 247Izstrādājuma pārskats (360BT) lpp. 240

Izstrādājuma pārskats (570BTS, 580BTS) lpp. 241

Izstrādājuma ieslēgšana

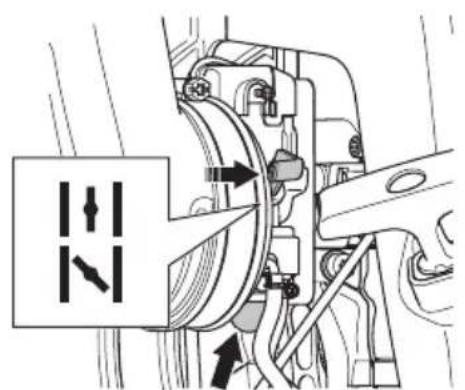

1. Modelim 360BT. Ja dzinējs ir auksts, iestatiet

gaisa vārsta sviru tā, lai gaisa vārsts būtu aizvērts. Skatiet šeit: Simboli uz izstrādājuma lpp. 242

2. Modeļiem 570BTS un 580BTS: Ja dzinējs ir

auksts, iestatiet gaisa vārsta sviru tā, lai gaisa vārsts būtu aizvērts. Skatiet šeit: Simboli uz izstrādājuma lpp. 242

3. Vairākas reizes nospiediet gaisa izspiešanas

balonu(degvielas sūkni), līdz degviela sāk to piepildīt. Gaisa izspiešanas balons nav obligāti jāuzpilda līdz galam.

4. Iestatiet ieslēgšanas/apturēšanas slēdzi ar

droseles vadību 1/3ātruma stāvoklī. Skatiet šeit: Droseles vadības/apturēšanas slēdža izmantošana lpp. 248

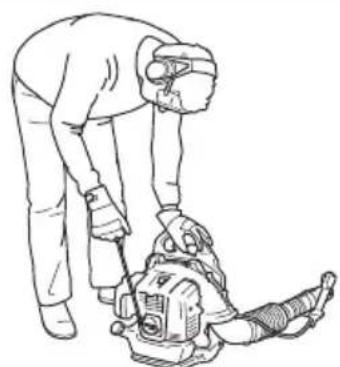

5. Novietojiet izstrādājumu uz zemes(līdzenā

6. Turiet izstrādājumu ar kreiso roku.

IEVĒROJIET: Neizmantojiet pēdas, lai izstrādājumu noturētu.

7. Lēni velciet startera auklas rokturi, līdz sajūtat

rokturi. Vairākas reizes strauji un spēcīgi pavelciet startera auklas rokturi, līdz dzinējs iedarbojas. Piezīme: Neizvelciet startera auklas rokturi līdz galam un neatlaidiet to.

9. Ja dzinējs ir auksts, nospiediet gaisa vārsta

sviru, pakāpeniski atverot gaisa vārstu, līdz gaisa vārsta svira apstājas.

10. Ja dzinējs ir auksts, pirms izstrādājuma

izmantošanas ļaujiet dzinējam iesilt, darbinot to 2–3minūtes. BRĪDINĀJUMS: Gaiss sāk plūst tad, kad ir iedarbināts dzinējs un izstrādājums darbojas brīvgaitā. Gādājiet, lai izstrādājumam vai pūtēja caurulei netuvojas citi cilvēki. Droseles vadības/apturēšanas slēdža izmantošana

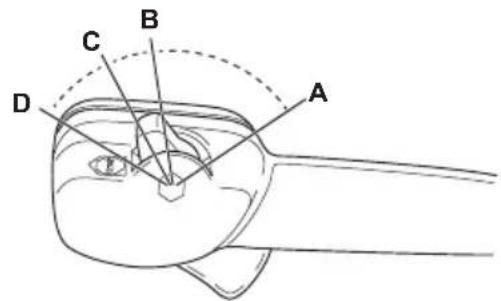

• Maksimāla droseles izmantošana(A).

• Ātruma pozīcija1/3(B).

• Izstrādājums ir izslēgts(D).

1967 - 001 - 20.01.2023Izstrādājuma darbināšana

• Šis ir mugrusomas tipa pūtējs un darbības laikā nēsājams uz pleca. To var vadīt un kontrolēt, aptverot rokturi ar labo roku.

• Izmantojiet izstrādājumu parastajā darba laikā. Ievērojiet vietējos noteikumus.

• Izmantojiet minimālu aprīkojuma daudzumu un izvēlieties veicamajam darbam atbilstošu ātrumu. Lai novērstu nevajadzīgi lielu troksni un putekļus, izmantojiet zemāko iespējamo droseles pozīciju.

• Turiet pūtēja uzgali tuvu pie zemes. Piezīme: Husqvarna iesaka izmantot maksimālo pūtēja uzgaļa garumu.

• Nosakiet vēja virzienu un izmantojiet izstrādājumu tā, lai pūšanas virziens atbilstu vēja virzienam.

• Lai atbrīvotu zemei pieķērušos materiālus, izmantojiet atbilstošus dārza darbarīkus.

• Putekļainās vietās darba veikšanas vietas samitrināšanai izmantojiet izsmidzinātāju. Tādējādi tiks samazināts izstrādājuma izmantošanas laiks.

• Kad izstrādājums netiek izmantots, glabājiet to vertikālā stāvoklī. Izstrādājuma izslēgšana IEVĒROJIET: Neizslēdziet izstrādājumu, kad tas darbojas maksimālajā ātrumā.

1. Iestatiet Start/Stop slēdzi ar droseles vadību

izslēgšanas pozīcijā. Sk. Droseles vadības/ apturēšanas slēdža izmantošana lpp. 248

Stiprinājuma siksnas regulēšana Pareizi noregulēta stiprinājuma siksna un izstrādājums atvieglos darbu.

1. Uzlieciet izstrādājuma stiprinājuma siksnu.

2. Pievelciet sānu siksnas, līdz izstrādājums cieši

pūtēja svars balstās uz gurniem.

Apkope Ievads BRĪDINĀJUMS: Pirms ķēdes zāģa apkopes veikšanas izlasiet un izprotiet sadaļu par drošības pasākumiem. Apkopes grafiks Apkope Katru dienu Reizi ne- dēļā Reizi mēnesī Notīriet ārējās virsmas. X Pārbaudiet, vai pareizi darbojas vadības rokturis. X Pārbaudiet, vai pareizi darbojas ieslēgšanas/izslēgšanas slēdzis. Sk. Start/ Stop (Ieslēgšanas/izslēgšanas) slēdža pārbaude lpp. 244

1967 - 001 - 20.01.2023 249Apkope Katru dienu Reizi ne- dēļā Reizi mēnesī Pārbaudiet, vai dzinējā, degvielas tvertnē un degvielas caurulēs nav noplū- des. Pārbaudiet, vai degvielas filtrs nav aizsērējis. Nomainiet degvielas filtru, ja nepieciešams.

Iztīriet gaisa filtru. Nomainiet gaisa filtru, ja nepieciešams. X Pievelciet uzgriežņus un skrūves. X Pārbaudiet gaisa ieplūdes atveri, lai pārliecinātos, vai tā nav nosprostota. X Pārbaudiet, vai nav bojāts starteris un startera aukla. X Pārbaudiet, vai vibrāciju slāpēšanas elementi nav bojāti, saplaisājuši vai deformējušies. Pārbaudiet, vai vibrāciju slāpēšanas elementi ir pareizi pie- vienoti.

Pārbaudiet aizdedzes sveci. Sk. Aizdedzes sveces pārbaude lpp. 250 . X Iztīriet dzesēšanas sistēmu. X Notīriet karburatora ārējo virsmu un ap to esošo laukumu. X Iztīriet degvielas tvertni. X Pārbaudiet visus kabeļus un savienojumus. X Pārbaudiet un iztīriet slāpētāja dzirksteļu uztvērējsietu (izstrādājumiem bez katalizatora).

Pārbaudiet un iztīriet slāpētāja dzirksteļu uztvērējsietu (izstrādājumiem ar katalizatoru).

Pārbaudiet aizdedzes sveci. Ja nepieciešams, nomainiet. X Tukšgaitas apgriezienu skaita regulēšana

1. Pārbaudiet gaisa filtra tīrību un pārliecinieties, vai

ir uzlikts gaisa filtra vāciņš.

2. Izmantojot tukšgaitas regulēšanas skrūvi,

noregulējiet tukšgaitas apgriezienu skaitu. Informāciju par to, kur atrodas konkrētā izstrādājuma tukšgaitas regulēšanas skrūve, sk. Izstrādājuma pārskats (360BT) lpp. 240

Aizdedzes sveces pārbaude IEVĒROJIET: Izmantojiet ieteikto aizdedzes sveces tipu. Sk. Tehniskie dati lpp. 255 . Nepareiza aizdedzes svece var radīt izstrādājuma bojājumus.

1. Izslēdziet dzinēju un ļaujiet izstrādājumam

2. Ja aizdedzes svece ir netīra, notīriet to.

4. Nomainiet aizdedzes sveci reizi mēnesī vai

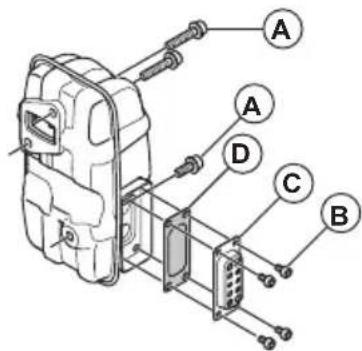

biežāk, ja nepieciešams. Slāpētāja apkope

1. Apturiet dzinēja darbību un ļaujiet slāpētājam

atdzist. Vienmēr lietojiet aizsargcimdus. 250 1967 - 001 - 20.01.20232. Atskrūvējiet skrūves(A), skrūves(B) unnoņemiet izplūdes gāzu cauruli(C).

3. Noņemiet dzirksteļu uztvērējsietu(D) un iztīrietto ar metāla suku. Ja dzirksteļu uztvērējsiets irbojāts, nomainiet to.4. Ar metāla suku notīriet netīrumus no slāpētāja uncilindra izplūdes porta.5. Pievienojiet dzirksteļu uztvērējsietu(D) izplūdesgāzu caurulei(C), izmantojot skrūves(B).Pievelciet skrūves līdz 2–3Nm.6. Pievelciet skrūves(A) līdz 8–12Nm.Pārliecinieties, ka trokšņa slāpētājs ir pareizipiestiprināts izstrādājumam. Dzesēšanas sistēmas pārbaude un tīrīšana Dzesēšana sistēmu veido cilindra dzeses ribas ungaisa ieplūdes sietfiltrs.1. Apturiet dzinēju.2. Pārliecinieties, vai dzesēšanas sistēma navnetīra vai aizsērējusi. Ja nepieciešams, iztīrietgaisa ieplūdes sietfiltru un dzeses ribas. IEVĒROJIET: Netīra vaiaizsērējusi dzesēšanas sistēma varpaaugstināt dzinēja temperatūruun radīt izstrādājuma bojājumus.Aizsērējis gaisa ieplūdes sietfiltrssamazina plūsmas jaudu.3. Pārbaudiet, vai dzesēšanas sistēma nav bojāta.Pārliecinieties, vai daļas ir pareizi pievienotasizstrādājumam. Gaisa filtrs IEVĒROJIET: Neizmantojietizstrādājumu bez gaisa filtra vai ar bojātugaisa filtru. Putekļi gaisā var izraisītdzinēja bojājumus. Piezīme: Ilgstoši izmantotu gaisa filtru nevar pilnībā iztīrīt. Mainiet gaisa filtru regulāri; vienmērnomainiet, ja tas ir bojāts. Piezīme: Regulāri iztīriet netīrumus un putekļus no gaisa filtra. Tādējādi tiks novērsta karburatoranepareiza darbība, iedarbināšanas problēmas,dzinēja jaudas samazināšanās, dzinēja detaļunolietošanās un palielināts degvielas patēriņš. Iztīrietgaisa filtru ik pēc 40darba stundām vai drīzāk, jadarba vides apstākļi ir smagi. Gaisa filtra tīrīšana (360BT) 1. Pārbīdiet gaisa vārstu aizvērtā stāvoklī.2. Noņemiet gaisa filtra pārsegu(A).3. Izņemiet gaisa filtru(B) no filtra ietvara.

4. Iztīriet gaisa filtru ar siltu ziepjūdeni.5. Ar suku notīriet gaisa filtra pārsega(A) iekšējovirsmu.6. Ieeļļojiet gaisa filtru. Skatiet šeit: Putuplasta gaisa filtra eļļošana (360BT) lpp. 251

7. Ievietojiet gaisa filtru(B) filtra ietvarā.8. Piestipriniet izstrādājumam gaisa filtra pārsegu.

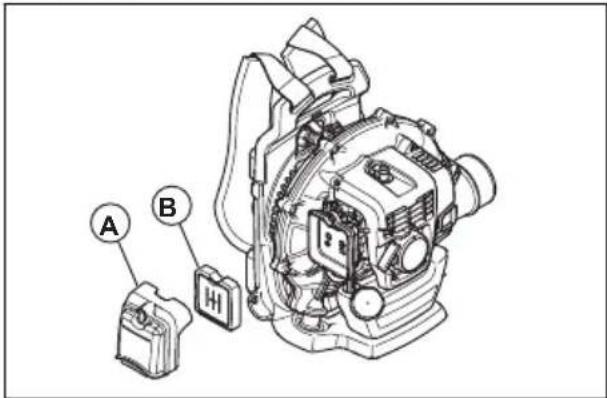

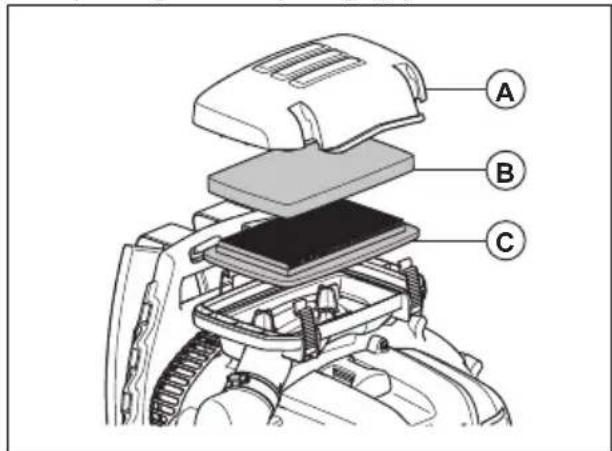

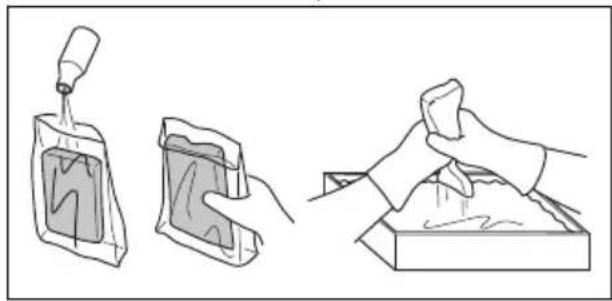

Putuplasta gaisa filtra eļļošana (360BT) IEVĒROJIET: Vienmēr lietojiettikai Husqvarna īpašo gaisa filtru eļļu.Neizmantojiet citu veidu eļļas. BRĪDINĀJUMS: Uzvelciet aizsargcimdus. Gaisa filtra eļļa varizraisīt ādas kairinājumu.1. Ievietojiet putuplasta gaisa filtru plastmasasmaisiņā.2. Ielejiet eļļu plastmasas maisiņā.3. Paberzējiet plastmasas maisiņu plaukstās, laieļļa tiek vienmērīgi uzklāta uz putuplasta gaisafiltra.1967 - 001 - 20.01.2023 2514. Izspiediet eļļas pārpalikumu no putuplasta gaisa filtra, kamēr tas ir maisiņā. Gaisa filtra tīrīšana (570BTS, 580BTS) IEVĒROJIET: Uz gaisa filtra putu materiāla elementa neuzklājiet eļļu, 570BTS un 580BTS.

1. Atlaidiet fiksatorus, kas notur gaisa filtra pārsegu.

2. Noņemiet gaisa filtra pārsegu(A).

4. Ievietojiet atpakaļ papīra filtru(C).

5. Iztīriet putu materiāla filtru(B) ar siltu ziepjūdeni.

6. Pārliecinieties, ka putu materiāla filtrs(B) ir

7. Ar suku notīriet gaisa filtra pārsega iekšējo

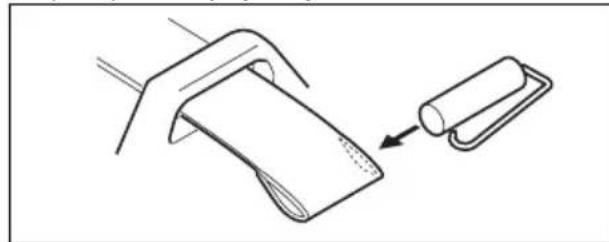

virsmu(A). Stiprinājuma siksnu maiņa BRĪDINĀJUMS: Bojātas stiprinājuma siksnas var izraisīt izstrādājuma nokrišanu un traumas. Pārbaudiet, vai siksnas fiksators ir pareizi uzstādīts.

1. Apturiet dzinēju.

2. Noņemiet no siksnas tās fiksatoru.

piestipriniet tapu jaunajai siksnai. 252 1967 - 001 - 20.01.2023Problēmu novēršana Nevar iedarbināt dzinēju Kas jāpārbau-

Iespējamais iemesls Risinājums Stop (izslēg- šanas) slēdzis Izslēgta pozī- cija Pārslēdziet apturēšanas slēdzi iedarbināšanas stāvoklī Startera aiztu- ris(i) Nosprostots(i) vai nolietots(i) startera aiztu- ris(i). Noregulējiet vai nomainiet startera aizturi(us). Notīriet vietu ap aizturi(iem). Sazinieties ar apstiprinātu izplatītāju, kas nodrošina apkopi. Degvielas tvertne. Nepiemērota degviela. Iztukšojiet degvielas tvertni un lietojiet piemērotu degvielu. Karburators. Tukšgaitas ap- griezienu skai- ta regulēšana. Regulējiet tukšgaitas apgriezienu skaitu ar tukšgaitas regulēšanas skrūvi. Aizdedze (nav dzirksteles). Aizdedzes svece ir netīra vai mitra. Pārbaudiet, vai aizdedzes svece ir sausa un tīra. Attālums starp aizdedzes sveces elek- trodiem nav pareizs. Notīriet aizdedzes sveci. Pārbaudiet, vai attālums starp aizdedzes sveces elektrodiem ir pareizs. Pārbaudiet, vai aizdedzes svece ir uzstādīta ar slā- pētāju. Informāciju par pareizu attālumu starp elektrodiem skatiet tehnisko datu sadaļā. Aizdedzes svece. Aizdedzes svece ir vaļī- ga. Pievelciet aizdedzes sveci. Uz aizdedzes sveces elek- trodiem ir netī- rumi. Pārliecinieties, vai degvielas maisījums ir atbilstošs. Pārliecinieties, vai gaisa filtrs ir tīrs. Dzinējs sāk darboties, taču tad apstājas Kas jāpārbau-

Iespējamais iemesls Risinājums Degvielas tvertne. Nepiemērota degviela. Iztukšojiet un iepildiet piemērotu degvielu. Karburators. Tukšgaitā dzi- nējs nedarbo- jas pareizi. Sazinieties ar vietējo apkopes sniedzēju. Gaisa filtrs. Aizsērējis gai- sa filtrs. Iztīriet gaisa filtru. 1967 - 001 - 20.01.2023 253Pārvadāšana un uzglabāšana Pārvadāšana un uzglabāšana BRĪDINĀJUMS: Lai novērstu aizdegšanās risku, pārbaudiet, vai transportēšanas un glabāšanas laikā nav noplūžu vai tvaiku. Gādājiet, lai nerastos dzirksteļošanas vai aizdegšanās risks.

• Pirms transportēšanas vai ilgstošas uzglabāšanas iztukšojiet degvielas tvertni. Saspiediet atgaisošanas sūkņa balonu, lai pārliecinātos, vai ir iztukšota visa degviela. Utilizējiet degvielu atbilstošā utilizēšanas vietā.

• Pirms novietojat izstrādājumu ilgstošai glabāšanai, pārliecinieties, vai izstrādājums ir tīrs un tam ir veikta pilna apkope.

• Izņemiet aizdedzes sveci un ielejiet cilindrā aptuveni 15ml divtaktu dzinēja eļļas. Apgrieziet izstrādājumu otrādi 3reizes un atkal ielieciet aizdedzes sveci.

• Transportēšanas laikā droši nostipriniet izstrādājumu transportlīdzeklī.

• Glabājiet izstrādājumu sausā, vēsā, tīrā vietā un labi ventilētā vietā. Nodrošiniet, lai bērni nevarētu piekļūt izstrādājumam. 254 1967 - 001 - 20.01.2023Tehniskie dati Tehniskie dati

Dzinējs Cilindra darba tilpums, cm

Skaņas jaudas līmenis, izmērītais dB (A) 110 110 111 Skaņas jaudas līmenis, garantētais

Ekvivalents skaņas spiediena līmenis pie lietotāja auss mērīts saskaņā ar standartu EN15503dB(A). Aprīkots ar pūtēja uzgali (oriģinālo) 104 103 100 Vibrācijas līmeņi

Ekvivalenti vibrācijas līmeņi(a hv, eq

pie rokturiem mērīti atbilstoši standar- tamEN15503, m/s

2,5 1,8 1,6 Ventilatora darbība Maks. gaisa ātrums ar pūtēja uzgali, m/s 104 106 92 Gaisa plūsma ar pūtēja uzgali, m

Atbilstoši EKdirektīvai2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L

). Ziņo- tais ierīces skaņas jaudas līmenis mērīts ar pievienotu oriģinālo pūtēja sprauslu, kas nodrošina augstā- ko līmeni. Atšķirība starp garantēto un izmērīto skaņas jaudas līmeni ir tāda, ka garantētā skaņas intensitātes līmeņa mērījumu rezultāts ietver arī izkliedi mērījuma rezultātā un atšķirības dažādām tā paša modeļa ierīcēm atbilstoši direktīvai2000/14/EK.

Sniegtajos datos par skaņas spiediena līmeni tipiskā statistiskā izkliede ir 1,0dB(A) (standartnovirze).

Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir 1,0m/s

(standarta novirze). 1967 - 001 - 20.01.2023 255Atbilstības deklarācija EK atbilstības deklarācija Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. +46-36-146500, ar pilnu atbildību apliecinām, ka šis izstrādājums: Apraksts Mugursomas tipa pūtējs Zīmols Husqvarna Tips/modelis 360BT, 570BTS, 580BTS Identifikācija Ar sērijas numuriem no 2022 (360BT), 2023 (570BTS, 580BTS) un turpmākiem sērijas numuriem pilnībā atbilst šādām ES direktīvām un noteikumiem: Regula Apraksts 2006/42/EK “par mehānismiem” 2014/30/ES par elektromagnētisko savietojamību 2000/14/EK “par trokšņa emisiju vidē” 2011/65/ES Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīkojumos un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN ISO 12100:2010,

CISPR 12:2009, EN 15503:2009+A2:2015, EN IEC

63000:2018 Brīvprātīgu tipa pārbaudi HusqvarnaAB uzdevumā ir veicis uzņēmums RISE SMP Svensk Maskinprovning AB, Box7035, SE-75007Uppsala, Zviedrija. Sertifikāta numurs: SEC/22/2566 - 360BT,

SEC/10/2276 - 570BTS, SEC/10/2277 - 580BTS

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zviedrija, ir arī apstiprinājis līgumu saskaņā ar Eiropas Padomes direktīvas 2000/14/EK V pielikumu. Informāciju par trokšņa emisiju skatiet šeit: Tehniskie dati lpp. 255
