HASZNÁLATI ÚTMUTATÓ 360BT HUSQVARNA

• Bevezető p. 189
• Biztonság p. 192
• Összeszerelés p. 194
• Üzemeltetés p. 195
• Karbantartás p. 198
• Hibaelhárítás p. 202
• Szállítás és raktározás p. 203
• Műszaki adatok p. 204

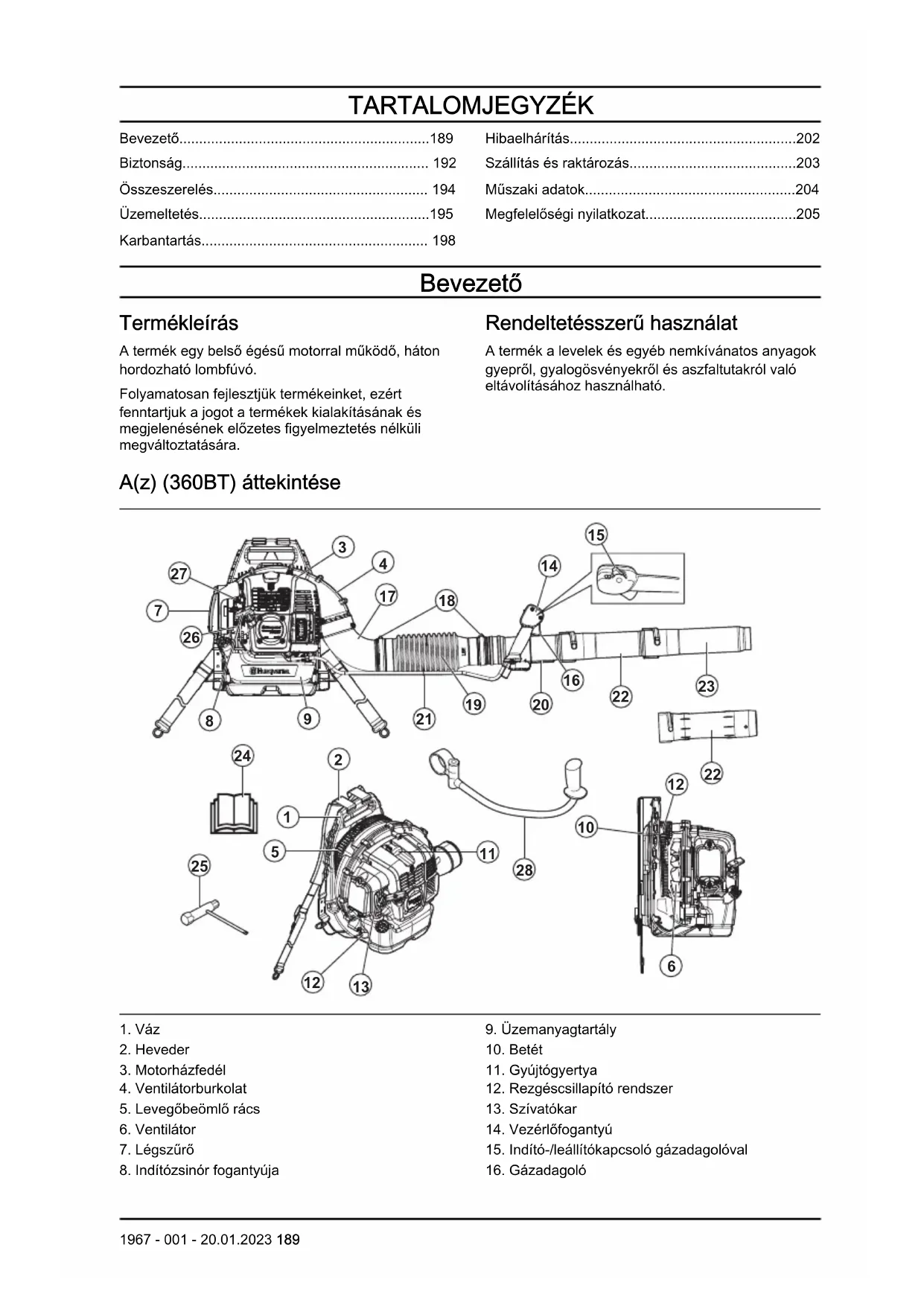

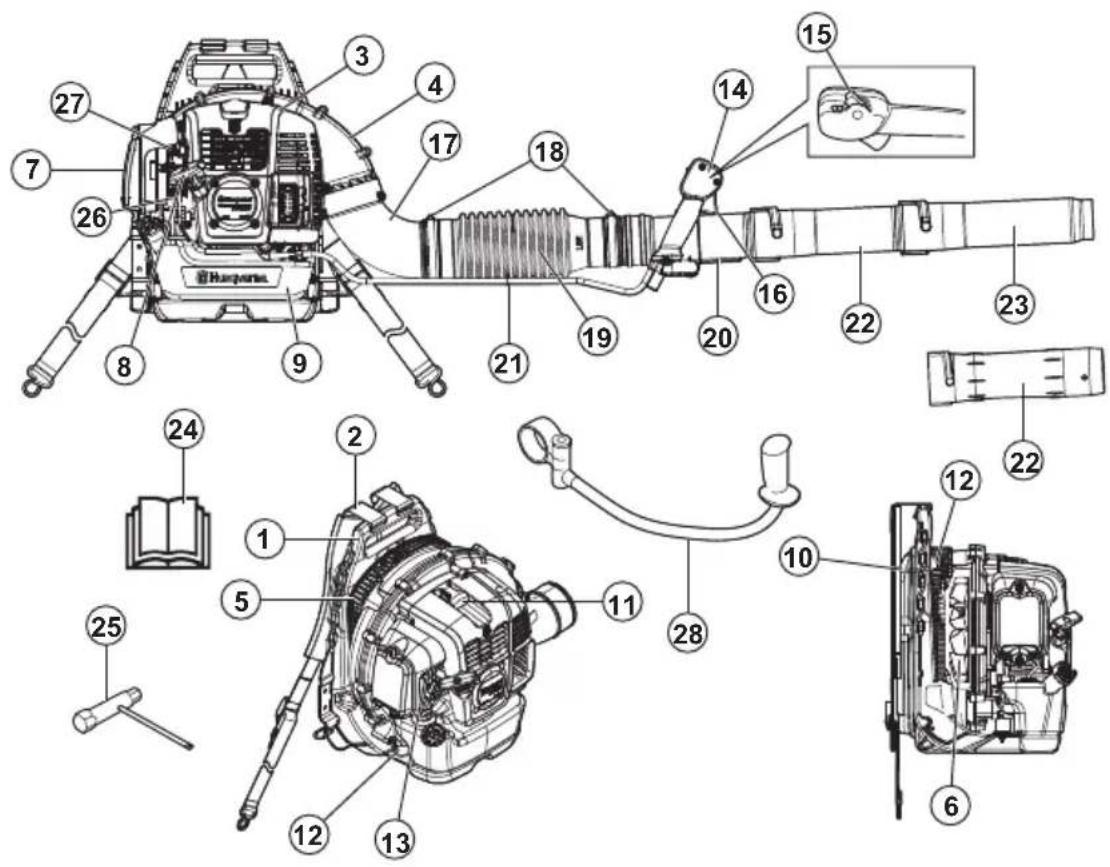

• Megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy belső égésű motorral működő, háton hordozható lombfúvó. Folyamatosan fejlesztjük termékeinket, ezért fenntartjuk a jogot a termékek kialakításának és megjelenésének előzetes figyelmeztetés nélküli megváltoztatására. Rendeltetésszerű használat A termék a levelek és egyéb nemkívánatos anyagok gyepről, gyalogösvényekről és aszfaltutakról való eltávolításához használható. A(z) (360BT) áttekintése p. 205

5. Levegőbeömlő rács

8. Indítózsinór fogantyúja

12. Rezgéscsillapító rendszer

15. Indító-/leállítókapcsoló gázadagolóval

1967 - 001 - 20.01.2023 18917. Csőkönyök

23. Lombfúvó fúvókája

24. Kezelői kézikönyv

27. Üresjárati csavar

28. Fogantyú (tartozék)

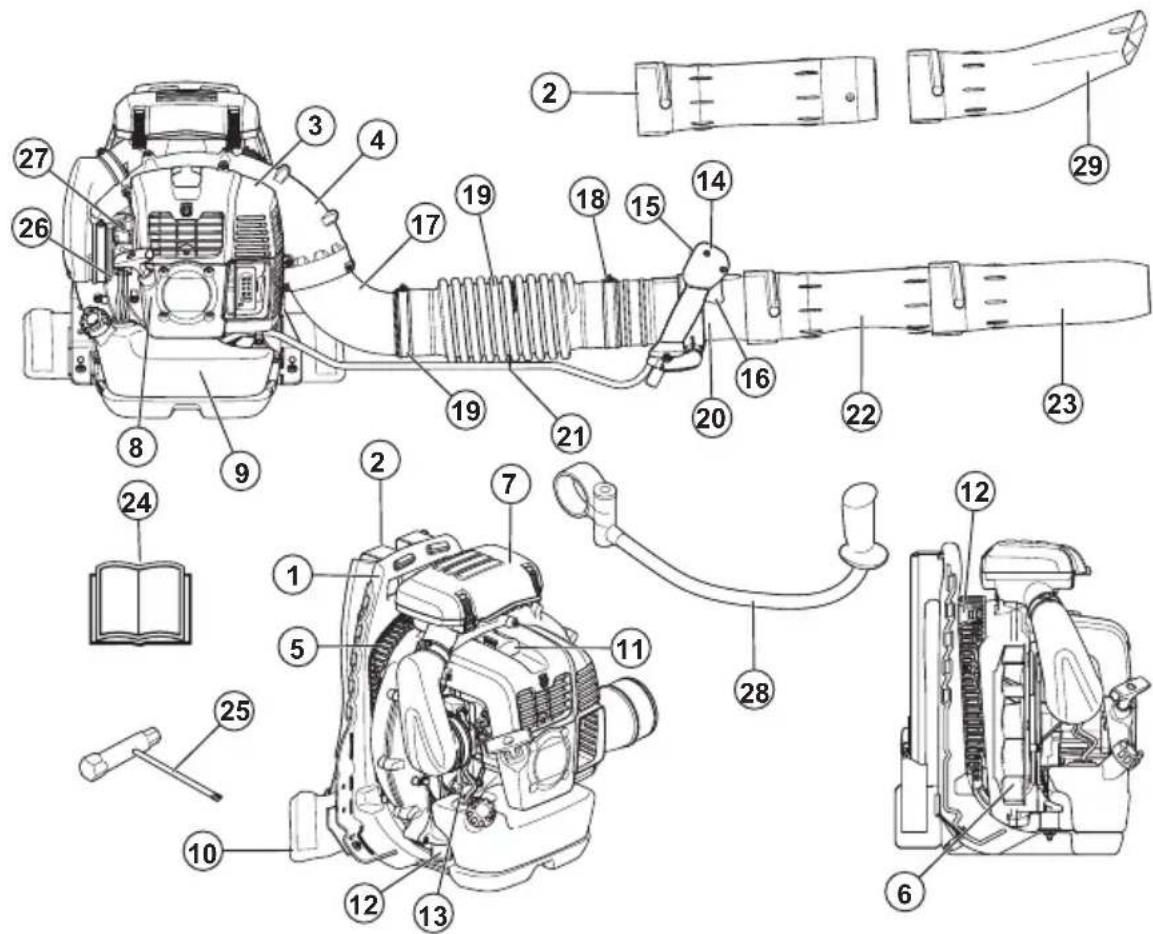

A(z) (570BTS, 580BTS) áttekintése

5. Levegőbeömlő rács

8. Indítózsinór fogantyúja

12. Rezgéscsillapító rendszer

15. Leállítókapcsoló gázadagolóval

23. Lombfúvó fúvókája

24. Kezelői kézikönyv

27. Üresjárati csavar

28. Fogantyú (tartozék)

29. Lapos fúvóka (tartozék)

A terméken található jelzések FIGYELMEZTETÉS! A termék veszélyes lehet a kezelőre és másokra, valamint a súlyos sérülésüket és halálukat okozhatja. Körültekintően 190 1967 - 001 - 20.01.2023járjon el, és megfelelően használja a terméket. Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielőtt a terméket használatba veszi. Használjon jóváhagyott fülvédőt és védőszemüveget. Ha poros környezetben dolgozik, használjon porvédő maszkot. Használjon jóváhagyott védőkesztyűt. Benzin és kétütemű olaj keveréke. Üzemanyagpumpa. Tartsa távol a testrészeit a forró felületektől. Szívató, nyitott állás. Szívató, zárt állás. Ez a termék megfelel a vonatkozó EK irányelveknek. A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek. Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017” irányelvének megfelelő környezeti zajkibocsátási címke. A termék garantált hangteljesítményszintjére vonatkozó adatok megtalálhatók az alábbi részen: Műszaki adatok204. oldalon

a címkén. Figyeljen a felcsapódó tár- gyakra. A felcsapódó tárgyak súlyos sérülést okozhatnak. Használjon személyi védőfel- szerelést. Tartson legalább 15 m-es biztonsági távolságot a sze- mélyektől és állatoktól. ééééhhxxxxx A típustáblán megtalálható a sorozatszám. éééé a gyár- tási év és hh pedig a gyártási hét. Megjegyzés: A terméken szereplő többi jelölés/ címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik. Euro V. kibocsátási norma FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. 1967 - 001 - 20.01.2023 191Biztonság Biztonsági fogalommeghatározások Az alábbi fogalommeghatározások az egyes figyelmeztetésekhez tartózó, lehetséges veszélyek súlyosságát határozzák meg. FIGYELMEZTETÉS: Személyi sérülés veszélye. VIGYÁZAT: A termék károsodásának veszélye. Megjegyzés: Ezek az információk a termék használatát könnyítik meg. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne hajtson végre módosításokat a terméken a gyártó jóváhagyása nélkül, és minden esetben eredeti tartozékokat használjon. A gyártó által nem engedélyezett módosítások és/vagy tartozékok a kezelő vagy mások súlyos vagy halálos sérülését okozhatják.

• Ne használjon sérült terméket. A jelen használati utasításban előírtak szerint végezze el a biztonsági ellenőrzéseket és a karbantartást. Minden egyéb karbantartási munkát csak hivatalos szervizszakember végezhet el.

• Minden szervizelési és javítási műveletet hivatalos szervizszakembernek kell elvégeznie. Ha a termék valamelyik része hibás, forduljon az illetékes szakszervizhez. Biztonsági utasítások az üzemeltetéshez FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék veszélyes lehet a kezelőre és másokra, valamint a súlyos sérülésüket és halálukat okozhatja. Körültekintően járjon el, és megfelelően használja a terméket.

• Használat előtt ellenőrizze a terméket. Lásd: Karbantartás198. oldalon

• Ne használja a terméket, ha fáradt, beteg, illetve ha alkohol, drog vagy gyógyszer hatása alatt áll, mert ezek negatív hatással lehetnek a látására, ítélőképességére vagy koordinációjára.

• Használat előtt szerelje fel az összes burkolatot és védőelemet. Az áramütés elkerülése érdekében győződjön meg arról, hogy a gyertyapipa és a gyújtáskábel nem sérült-e.

• Ne érintse meg a gyújtógyertyát vagy a gyújtáskábelt, amikor a motor jár.

• Tartson legalább 15 m-es biztonsági távolságot a személyektől és állatoktól. Ha személyek, gyermekek vagy állatok 15 méternél közelebb jönnek, állítsa le a terméket. Ne fordítsa a terméket személyek, állatok, nyitott ablakok vagy más tárgyak felé.

• Ne engedje, hogy gyermekek működtessék a terméket. Győződjön meg róla, hogy minden kezelő elolvasta és megértette a jelen használati utasítás tartalmát.

• Működés közben tartsa távol kezét és az egyéb tárgyakat a lombfúvó burkolatától. A forgó alkatrészek súlyos sérülést okozhatnak.

• Ne használja a terméket a levegőbeömlő rács nélkül. Használat előtt mindig győződjön meg arról, hogy a levegőbeömlő rács fel van szerelve, és nem sérült.

• Vészhelyzet esetén oldja ki a heveder derék- és mellkasövét, és hagyja a földre esni a terméket.

• Tartsa be a nemzeti szabályozásokat és irányelveket.

• Tartsa távol a testrészeit a forró felületektől.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• A túl sok rezgés károsíthatja a vérkeringést és az idegrendszert. Amennyiben olyan tüneteket észlel, mint például a zsibbadás, érzéskiesés, bizsergés, szúrás, fájdalom, gyengeség vagy a bőr színének megváltozása az ujjain, kezén vagy csuklóján, forduljon kezelőorvosához.

• Figyeljen a felcsapódó tárgyakra. A felcsapódó tárgyak súlyos sérülést okozhatnak.

• Ne használja a terméket rossz időjárási viszonyok között, például ködben, esőben, nagy szélben vagy nagy hidegben. A rossz időjárási körülmények melletti munkavégzés fáradtságot és veszélyes körülményeket okozhat.

• Ügyeljen arra, hogy szabadon mozoghasson, és dolgozzon stabil testhelyzetben. Ellenőrizze a munkaterületet, hogy találhatók-e rajta akadályok, például kövek. Legyen óvatos, ha a terméket lejtőn használja.

• Ne tegye le a földre a terméket járó motorral.

• Ne használja a terméket magasban, például létrán.

1967 - 001 - 20.01.2023• Ügyeljen arra, hogy egy esetleges baleset esetén mindig meghallják.

• Ellenőrizze, hogy nincs-e eltömődve a kipufogónyílás. A termék károsodásának megelőzése érdekében tartsa az akadályokat legalább 50 cm-es távolságra a kipufogónyílástól.

• Ne indítsa be a terméket zárt helyiségben, rossz légáramlás esetén vagy gyúlékony anyagok közelében. A motor kipufogógázai szén-monoxidot tartalmaznak, ami szénmonoxid- mérgezést okozhat. A motor kipufogógázai forróak, és szikrát tartalmazhatnak, ami tüzet okozhat. Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Amikor a terméket használja, viseljen jóváhagyott személyi védőfelszerelést. A személyi biztonsági felszerelés nem előzi meg teljes mértékben a sérüléseket, de csökkentheti azok mértékét. További információért forduljon szakkereskedőjéhez.

• Használjon jóváhagyott fülvédőt. Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat.

• Használjon jóváhagyott védőszemüveget. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak.

• A működtetés és karbantartás során viseljen védőkesztyűt.

• Viseljen csúszásgátló talppal ellátott védőcsizmát vagy lábbelit.

• Erős anyagból készült, teljes hosszúságú ruházatot használjon. Ne viseljen ékszert vagy nyitott lábbelit. A sérülés kockázatának csökkentése érdekében a ruházatnak szorosan kell illeszkednie, de nem szabad korlátoznia a mozgás szabadságát. Fogja fel úgy a haját, hogy az a vállai felett legyen, hogy ne kerülhessen a forgó alkatrészek közelébe, és ne akadjon fel az ágakban.

• Por veszélye esetén viseljen légzésvédőt.

• Tartsa kéznél az elsősegélykészletet. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Rendszeresen ellenőrizze a biztonsági eszközöket. Lásd az Karbantartás198. oldalon fejezetet.

• A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szakszervizzel. A hangfogó ellenőrzése FIGYELMEZTETÉS: Ne használja a terméket, ha a hangfogó meghibásodott. FIGYELMEZTETÉS: A hangfogó a működés közben és után, valamint alapjárati fordulatszámon is felforrósodik. A sérülések elkerülésének érdekében használjon védőkesztyűt. FIGYELMEZTETÉS: A hangfogó belsejében rákkeltő vegyi anyagok is lehetnek. Ne nyúljon a sérült hangfogóhoz!

• Rendszeres időközönként szemrevételezéssel ellenőrizze a hangfogót. A hangfogó minimálisra csökkenti a zajszintet és elvezeti a kipufogógázokat a kezelő közeléből. Lásd: A hangfogó karbantartása199. oldalon

A rezgéscsillapító rendszer ellenőrzése

1. Győződjön meg arról, hogy nincsenek repedések

vagy eldeformálódás a rezgéscsillapító rendszer egységein.

2. Ellenőrizze, hogy a rezgéscsillapító egységek

megfelelően kapcsolódnak-e a motortesthez és a fogantyúkhoz. A rezgéscsillapító rendszer elhelyezkedésével kapcsolatos információkat illetően tekintse át a következőt: A(z) (360BT) áttekintése189. oldalon

A be/ki kapcsoló ellenőrzése

1. A motor leállításához nyomja meg a be/ki

2. Győződjön meg arról, hogy a motor teljesen

leállt. A termék indító-/leállítókapcsolójának elhelyezésével kapcsolatban lásd: A(z) (360BT) áttekintése189. oldalon

A heveder biztonságos használata

• A deréköv mindig legyen bekapcsolva és megfelelően beállítva. A heveder laza végei becsípődhetnek a forgó alkatrészekbe, és károsíthatják a ventilátort. Ha a ventilátor sérült, a termék meglazult alkatrészei kirepülhetnek, és sérülést vagy kárt okozhatnak. 1967 - 001 - 20.01.2023 193Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne keverjen vagy töltsön üzemanyagot beltéren vagy hőforrás közelében.

• Ne indítsa be a terméket, ha üzemanyag vagy olaj került a termékre vagy Önre.

• Ne indítsa be a motort, ha a motornál üzemanyag-szivárgás észlelhető. Vizsgálja meg rendszeresen a motort üzemanyag-szivárgás szempontjából.

• Mindig bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, vagy akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Ne vigye a terméket vagy az üzemanyagtartályt forró tárgyak közelébe, vagy olyan helyre, ahol nyílt láng, szikra vagy őrláng található.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Karbantartás vagy összeszerelés előtt állítsa le a motort, távolítsa el a gyújtógyertyát, és hagyja lehűlni a motort.

• Az eltömődött szikrafogó háló a motor túlhevülését okozhatja, amely a motor károsodásához vezet. Összeszerelés Bevezető FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket. A fúvócső és a vezérlőfogantyú felszerelése a termékre

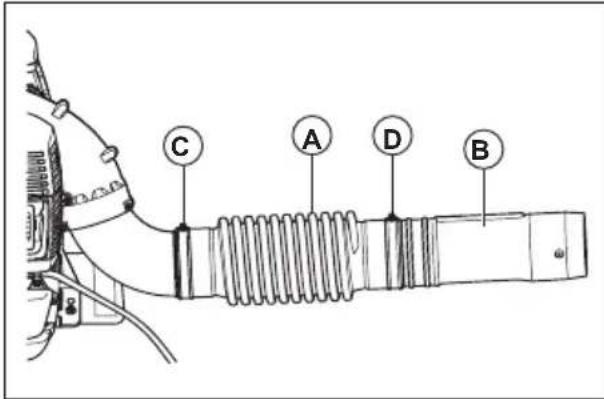

1. Rögzítse a rugalmas tömlőt (A) a csőkönyökre

és a szabályozócsőre (B) a bilincsek (C és D) segítségével.

Megjegyzés: Vigyen fel kenőanyagot a szabályozócsőre és a rugalmas tömlőre, hogy könnyebben össze lehessen őket szerelni.

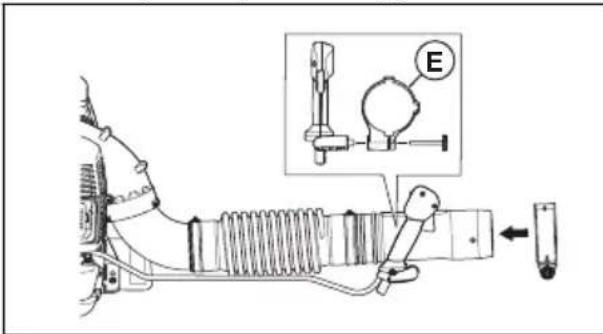

2. Rögzítse a fogantyútartót (E)

a szabályozócsőhöz. Igazítsa a fogantyútartót a szabályozócső peremével egy vonalba.

3. Állítsa a vezérlő fogantyú helyzetét és szögét

biztonságos és megfelelő munkahelyzetbe. Húzza meg a gombot.

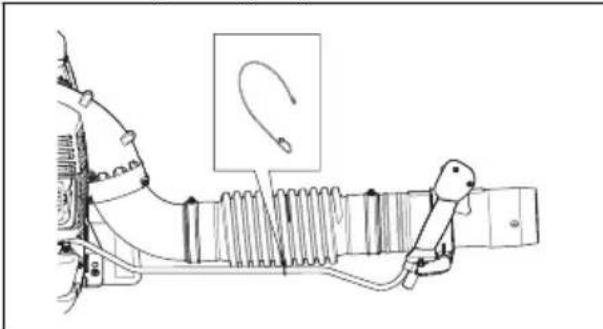

4. Rögzítse a kábelt a rugalmas tömlőre

a kábelrögzítő segítségével. 194 1967 - 001 - 20.01.20235. Rögzítse az összekötő csövet a szabályozócsőre. Megjegyzés: Ha hosszabb kör alakú fúvócső használatára van szükség, meghosszabbított összekötő cső is rendelhető.

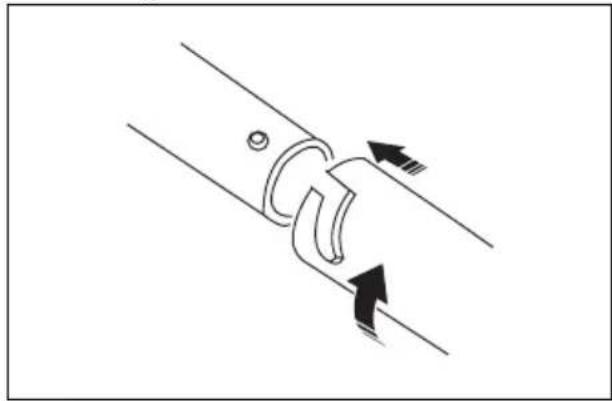

6. Csatlakoztassa a lombfúvó fúvókáját az

összekötő csőhöz. Megjegyzés: A lombfúvó fúvókáját csak az összekötő csőre lehet felszerelni. A fogantyú összeszerelése (opcionális tartozék)

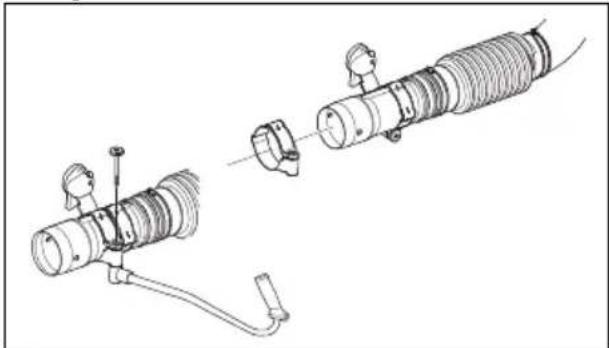

1. Szerelje le az összekötő csövet.

2. Szerelje le a tartó gombját, majd nyomja rá

a tartót a szabályozócsőre.

3. Szerelje fel a fogantyút és a gombot. Húzza meg

4. Szerelje fel az összekötő csövet.

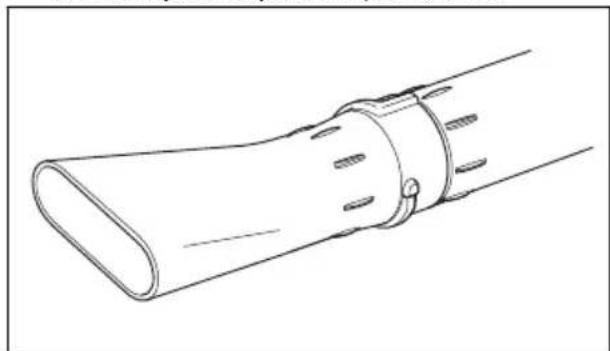

A lapos fúvóka összeszerelése (opcionális tartozék) A lapos fúvóka nagyobb levegősebességet biztosít, mint a lombfúvó fúvókája.

• Távolítsa el a lombfúvó fúvókáját az összekötő csőről, majd szerelje fel a lapos fúvókát. Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet. Üzemanyag A termékben kétütemű motor működik. VIGYÁZAT: A nem megfelelő üzemanyag használata a motor károsodásához vezethet. Benzin és kétütemű motorolaj keverékét használja üzemanyagként. Előkevert üzemanyag

• A jó teljesítmény és a motor élettartamának megnövelése érdekében előkevert Husqvarna alkilüzemanyagot használjon. Ez az üzemanyagtípus kevesebb a hagyományos üzemanyagokhoz képest kevesebb vegyszert tartalmaz, így a kipufogó károsanyag- kibocsátása is mérséklődik. Az égés után visszamaradó anyagok mennyisége ezen 1967 - 001 - 20.01.2023 195üzemanyag esetében kevesebb, ami tisztább állapotban tartja a motor alkotóelemeit. Az üzemanyag keverése Benzin

• Jó minőségű, legfeljebb 10% etanolt (E10) tartalmazó, ólmozatlan benzint használjon. VIGYÁZAT: Ne használjon 90 RON/87 AKI értéknél alacsonyabb oktánszámú benzint. Alacsonyabb oktánszám esetén kopogás jelentkezhet a motorban, ami a motor károsodását okozhatja. Kétütemű motorhoz való olaj

• A legjobb eredmények és teljesítmény érdekében használjon Husqvarna kétütemű motorolajat.

• Ha nem áll rendelkezésre Husqvarna kétütemű motorolaj, használjon más jó minőségű, léghűtéses motorokhoz készült kétütemű olajat. A megfelelő olaj kiválasztását illetően forduljon az illetékes szakszervizhez. VIGYÁZAT: Ne használjon vízhűtéses külső motorokhoz való kétütemű motorolajat (más néven „outboard” olajat). Soha ne használjon négyütemű motorokhoz való olajat. Benzin és kétütemű olaj összekeverése Benzin, liter Kétütemű olaj, liter 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 VIGYÁZAT: Kisebb mennyiségű üzemanyag kikeverésekor fennáll a veszélye, hogy az apróbb hibák jelentősen befolyásolják a keverési arányt. A helyes keverési arány érdekében gondosan mérje ki a keverékhez adagolandó olaj mennyiségét.

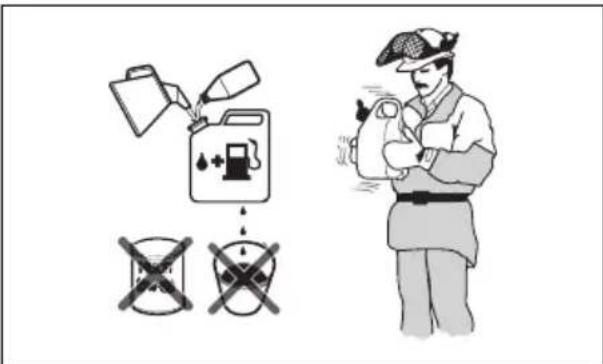

1. Töltse bele a benzin felét egy üzemanyaghoz

való, tiszta tartályba.

2. Töltse be a teljes olajmennyiséget.

3. Rázza össze az üzemanyag-keveréket.

4. Öntse bele a benzin megmaradó részét

5. Óvatosan rázza össze az üzemanyag-keveréket.

VIGYÁZAT: Ne keverjen be 1 havi adagnál több üzemanyagot egyszerre. Az üzemanyagtartály feltöltése FIGYELMEZTETÉS: Biztonsága érdekében tartsa be az alábbi eljárást.

1. Állítsa le a motort, és várja meg, amíg lehűl.

2. Tartsa tisztán az üzemanyagtartály sapkájának

3. Rázza össze a tartályt, és győződjön

meg róla, hogy az üzemanyag megfelelően összekeveredett-e.

4. Lassan távolítsa el az üzemanyagtartály

sapkáját, hogy kiengedje a nyomást.

5. Töltse fel az üzemanyagtartályt.

VIGYÁZAT: Ügyeljen arra, hogy ne töltsön túl sok üzemanyagot az üzemanyagtartályba. Hő hatására az üzemanyag kitágul.

6. Húzza meg óvatosan az üzemanyagtartály

7. Távolítsa el a kiömlött üzemanyagot a termékről

1967 - 001 - 20.01.20238. A motor beindítása előtt, vigye el a terméket a tankolás helyétől és forrásától legalább 3 m távolságra. Megjegyzés: Ha szeretné megtudni, hogy az üzemanyagtartály hol van a terméken, lásd: A(z) (360BT) áttekintése189. oldalon

A(z) (570BTS, 580BTS) áttekintése190. oldalon

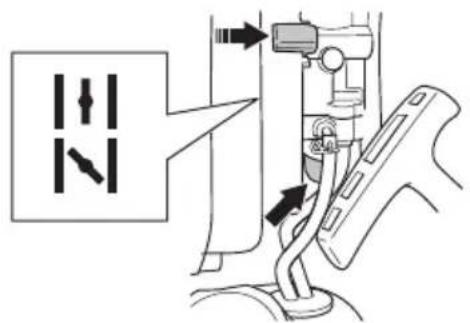

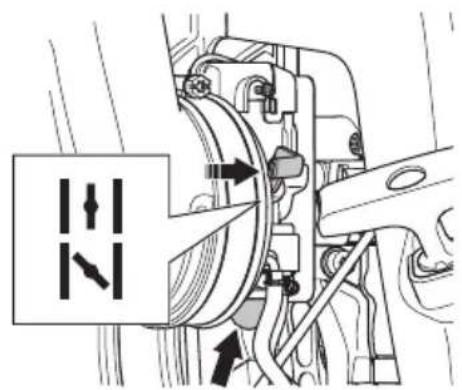

1. A(z) 360BT típus esetében. Ha a motor hideg,

állítsa a szívatókart zárt szívató állásba. Lásd: A terméken található jelzések190. oldalon

2. Az 570BTS és 580BTS típus esetében. Ha

a motor hideg, állítsa a szívatókart zárt szívató állásba. Lásd: A terméken található jelzések190. oldalon

3. Nyomja meg többször az üzemanyagpumpát,

amíg töltődni nem kezd üzemanyaggal. Az üzemanyagpumpát nem szükséges teljes mértékben megtölteni.

4. Állítsa a gázadagolóval felszerelt indító-/

leállítókapcsolót 1/3 fokozatú állásba. Lásd: A gázadagoló/leállítókapcsoló működtetése197. oldalon

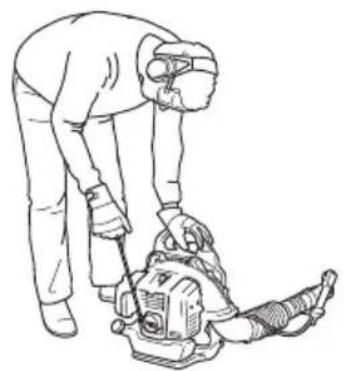

5. Fektesse a terméket vízszintes talajfelületre.

6. Fogja meg a terméket bal kézzel.

VIGYÁZAT: Ne használja a lábát a termék megtartásához.

7. Húzza ki lassan az indítózsinórt, amíg ellenállást

8. Rántsa meg az indítózsinórt a jobb kezével.

Húzza meg többször az indítózsinór fogantyúját, amíg a motor be nem indul. Megjegyzés: Ne húzza ki teljesen az indítózsinórt, és ne engedje el a fogantyúját.

9. Ha a motor hideg, állítsa a szívatókart

fokozatosan nyitott szívató állásba, amíg a szívatókar meg nem áll.

10. Ha a motor hideg, hagyja járni 2-3 percig, hogy

bemelegedjen. FIGYELMEZTETÉS: A motor beindításakor és a termék alapjárati fordulatszámon történő használatakor levegő távozik a készülékből. Ne engedjen másokat a termék vagy a fúvócső közelébe. A gázadagoló/leállítókapcsoló működtetése

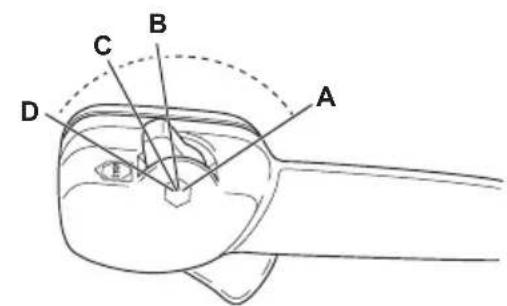

• Adjon teljes gázt (A).

• Alkalmazzon 1/3 fokozatú sebességet (B).

• Járassa a motort alapjárati fordulatszámon (C).

• Állítsa le a terméket (D). 1967 - 001 - 20.01.2023 197A termék működtetése

• Ezt a háton hordozható lombfúvót működés közben vállhevederek tartják. A berendezés működtetése és szabályozása a csövön lévő kar segítségével történik, jobb kézzel.

• A terméket az általános munkaidő alatt működtesse. Tartsa be a helyi előírásokat.

• Csökkentse a berendezések számát, és válassza ki a feladathoz megfelelő fordulatszámot. A szükségesnél nagyobb mennyiségű zaj és por megelőzése érdekében a motort a lehető legalacsonyabb fordulatszámon működtesse.

• Tartsa a lombfúvó fúvókáját a talaj közelében. Megjegyzés: A Husqvarna javasolja a teljes fúvókahosszabbító használatát.

• Figyelje meg a szélirányt, és a terméket a széliránnyal megegyező irányba működtesse.

• A megfelelő kerti szerszámok segítségével lazítsa fel az anyagokat a talajról.

• A poros területeken permetezővel nedvesítse meg a felszínt. Ez csökkenti az üzemidőt.

• Használat után függőleges helyzetben tárolja a terméket. A termék leállítása VIGYÁZAT: A terméket ne a teljes fordulatszám mellett állítsa le.

1. Állítsa a gázadagolóval felszerelt indító-/

leállítókapcsolót leállítási helyzetbe. Lásd: A gázadagoló/leállítókapcsoló működtetése197. oldalon

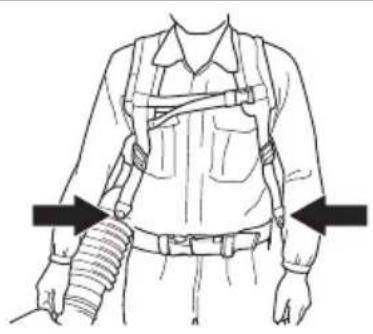

A heveder beállítása A megfelelően beállított heveder és termék egyszerűbb használatot tesz lehetővé.

1. Helyezze a hevedert a termékre.

2. Húzza meg annyira az oldalsó pántokat, hogy

a termék szorosan a testéhez simuljon. A(z) 570BTS, 580BTS esetében:

3. Helyezze a derékövet a derekára.

4. Húzza meg a deréköv szíját. Ügyeljen arra, hogy

a lombfúvó súlya a csípőjére nehezedjen.

5. Csatlakoztassa a mellpántot a csathoz.

6. Húzza meg a pántot.

Karbantartás Bevezető FIGYELMEZTETÉS: A termék karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet. Karbantartási terv Karbantartás Naponta Hetente Havonta Tisztítsa meg a külső felületeket. X Győződjön meg arról, hogy a vezérlőfogantyú megfelelően működik-e. X Győződjön meg arról, hogy az indító-/leállítókapcsoló megfelelően műkö- dik-e. Lásd: A be/ki kapcsoló ellenőrzése193. oldalon

198 1967 - 001 - 20.01.2023Karbantartás Naponta Hetente Havonta Keressen szivárgást a motoron, az üzemanyagtartályon és az üzemanyag- vezetékeken. Ellenőrizze, hogy az üzemanyagszűrő nem szennyezett-e. Szükség esetén cserélje ki az üzemanyagszűrőt.

Tisztítsa meg a levegőszűrőt. Szükség esetén cserélje ki a légszűrőt. X Húzza meg a csavarokat és az anyákat. X Ellenőrizze a levegőbeömlő nyílást, hogy nincs-e eltömődve. X Keressen sérülést az indítón és az indítózsinóron. X Vizsgálja meg a rezgéscsillapító egységeket, hogy nem láthatók-e rajtuk sérülések, repedések vagy nincsenek-e eldeformálódva. Ügyeljen arra, hogy a rezgéscsillapító egységek megfelelően legyenek felszerelve.

Ellenőrizze a gyújtógyertyát. Lásd: A gyújtógyertya ellenőrzése199. olda- lon

Tisztítsa ki a hűtőrendszert. X Tisztítsa meg a porlasztó külsejét és környezetét. X Tisztítsa meg az üzemanyagtartályt. X Ellenőrizze az összes kábelt és csatlakozót. X Vizsgálja és tisztítsa meg a hangfogó szikrafogó hálóját (katalizátor nélküli termékek esetén).

Vizsgálja és tisztítsa meg a hangfogó szikrafogó hálóját (katalizátorral ellá- tott termékek esetén).

Ellenőrizze a gyújtógyertyát. Szükség esetén cserélje ki. X Az alapjárati fordulatszám beállítása

1. Győződjön meg arról, hogy a levegőszűrő tiszta-

e, és hogy a fedele fel van-e szerelve.

2. Állítsa be az alapjárati fordulatszámot az

alapjárat-beállító csavarral. A termék alapjárat- beállító csavarjának helyével kapcsolatban lásd: A(z) (360BT) áttekintése189. oldalon

A gyújtógyertya ellenőrzése VIGYÁZAT: Használjon ajánlott típusú gyújtógyertyát. Lásd az Műszaki adatok204. oldalon fejezetet. A nem megfelelő gyújtógyertya károsíthatja a terméket.

1. Állítsa le a motort, és várja meg, amíg a termék

2. Tisztítsa meg a gyújtógyertyát, ha

3. Ellenőrizze, hogy megfelelő-e a szikraköz. Lásd:

Műszaki adatok204. oldalon

4. Havonta vagy szükség esetén ennél gyakrabban

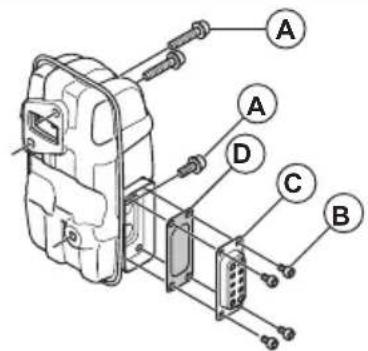

cserélje ki a gyújtógyertyát. A hangfogó karbantartása

1. Állítsa le a motort, és várja meg, amíg

a hangfogó lehűl. Mindig viseljen védőkesztyűt. 1967 - 001 - 20.01.2023 1992. Távolítsa el a csavarokat (A és B), valaminta kipufogócsövet (C).

3. Távolítsa el a szikrafogó hálót (D), és tisztítsameg drótkefével. Ha a szikrafogó háló sérült,cserélje ki.4. A drótkefe segítségével távolítsa ela szennyeződést a hangfogóról és a hengerkipufogó kiömlőjéről.5. A csavarok segítségével (B) rögzítsea szikrafogó hálót (D) és a kipufogócsövet (C).Húzza meg a csavarokat 2–3 Nm nyomatékkal.6. Húzza meg a csavarokat (A) 8–12 Nmnyomatékkal. Ellenőrizze, hogy a hangfogómegfelelően csatlakozik-e a termékhez. A hűtőrendszer ellenőrzése és tisztítása A hűtőrendszer magában foglalja a hengeren lévőhűtőbordákat, valamint a levegőbeömlő rácsot.1. Állítsa le a motort.2. Ellenőrizze, hogy nem szennyeződött-ea hűtőrendszer, illetve nincs-e eltömődve.Szükség esetén tisztítsa meg a levegőbeömlőrácsot és a hűtőbordákat. VIGYÁZAT: A szennyezett vagyeltömődött hűtőrendszer a motortúlmelegedéséhez vezethet, amia termék sérülését okozhatja.Az eltömődött levegőbeömlő rácscsökkenti a fúvóerőt.3. Ellenőrizze, hogy nem található-e sérülésa hűtőrendszeren. Ellenőrizze, hogy azalkatrészek megfelelően vannak-e rögzítvea termékhez. Légszűrő VIGYÁZAT: Ne használjaa terméket levegőszűrő nélkül vagysérült levegőszűrővel. A levegőben lévőpor károsíthatja a motort. Megjegyzés: A hosszú ideje használatban lévő levegőszűrőt nem lehet teljesen kitisztítani.Rendszeresen cserélje ki a levegőszűrőt, és mindenesetben cserélje ki a meghibásodott levegőszűrőt. Megjegyzés: Rendszeresen tisztítsa meg a levegőszűrőt a szennyeződéstől és a portól.Ezzel megelőzheti a karburátor működési hibáit,az indítási problémákat, a motorteljesítménycsökkenését, a motor alkatrészeinek kopását ésa szokásosnál nagyobb üzemanyag-fogyasztást.Nagy igénybevételt jelentő működési körülményekesetén 40 üzemóránként vagy ennél rövidebbidőközönként tisztítsa meg a levegőszűrőt. A levegőszűrő megtisztítása (360BT) 1. Állítsa a szívatókart zárt állásba.2. Vegye le a levegőszűrő fedelét (A).3. Vegye le a levegőszűrőt (B) a szűrőkeretről.

4. Meleg szappanos víz segítségével tisztítsa mega levegőszűrőt.5. Kefével tisztítsa meg a levegőszűrő fedelének(A) belső felületét.6. Vigyen fel olajat a levegőszűrőre. Lásd: Olaj felvitele a habszivacs levegőszűrőre (360BT)200. oldalon

7. Helyezze be a levegőszűrőt a szűrőkeretbe.8. Szerelje fel a levegőszűrő fedelét a termékre.

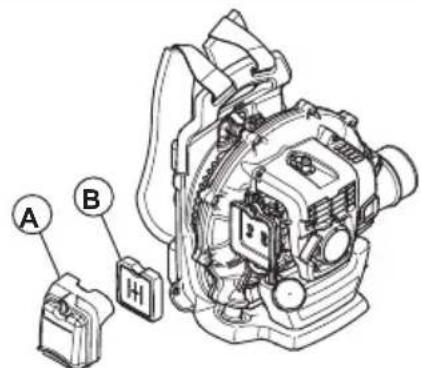

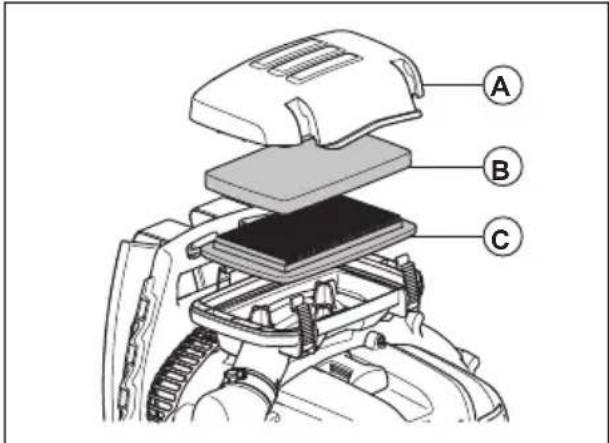

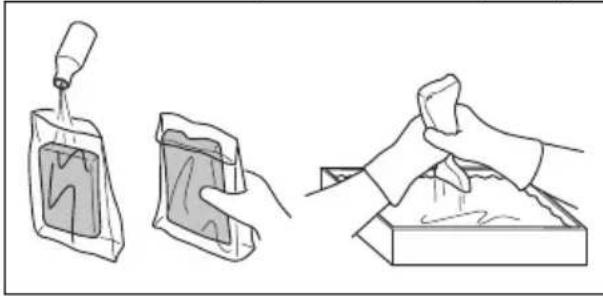

Olaj felvitele a habszivacs levegőszűrőre (360BT) VIGYÁZAT: Mindig speciálisHusqvarna légszűrőolajat használjon. Nehasználjon másféle olajat. FIGYELMEZTETÉS: Vegyen fel védőkesztyűt. A légszűrőolaj bőrirritációtokozhat.1. Tegye be a habszivacs levegőszűrőt egyműanyag tasakba.2. Tegyen olajat a műanyag tasakba.3. Dörzsölje át a műanyag tasakot, hogyaz olaj egyenletesen átitassa a habszivacslevegőszűrőt. 1967 - 001 - 20.01.20234. Még a műanyag tasakban nyomkodja ki a habszivacs levegőszűrőből a felesleges olajat. A levegőszűrő megtisztítása (570BTS, 580BTS) VIGYÁZAT: Ne vigyen fel olajat a habszivacsra vagy a levegőszűrőre a 570BTS és 580BTS esetén.

1. Lazítsa meg a levegőszűrő fedelét rögzítő

2. Vegye le a levegőszűrő fedelét (A).

3. Vegye le a szivacsszűrőt (B) és a papírszűrőt (C)

4. Cserélje ki a papírszűrőt (C).

5. Meleg, szappanos víz segítségével tisztítsa meg

a szivacsszűrőt (B).

6. Győződjön meg arról, hogy a szivacsszűrő (B)

teljesen megszáradt-e.

7. Kefével tisztítsa meg a levegőszűrő fedelének

belső felületét (A). A heveder cseréje FIGYELMEZTETÉS: A sérült heveder miatt a termék leeshet, és sérülést okozhat. Győződjön meg arról, hogy a bilincs megfelelően van felszerelve.

1. Állítsa le a motort.

2. Távolítsa el a szíjról a bilincset.

3. Nyomja át a szíj végét a fűzőlyukon.

4. Húzza át az új szíjat a fűzőlyukon.

5. Helyezze a csapot a szíjba, és rögzítse

a bilincset az új szíjhoz. 1967 - 001 - 20.01.2023 201Hibaelhárítás A motort nem lehet beindítani Ellenőrzés Lehetséges

Megoldás Leállítógomb. Stop helyzet A leállítókapcsolót állítsa a start pozícióba. Indítófog(ak). Eltömődött vagy kopott in- dítófog(ak). Állítsa be vagy cserélje ki az indítófoga(ka)t. Tisztítsa meg az indítófog(ak) környékét. Beszéljen egy hivatalos szakszervizzel. Üzemanya- gtartály. Nem megfele- lő üzemanyag. Engedje le az üzemanyagtartályt és töltsön bele megfelelő üzemanyagot. Porlasztó. Az alapjárati fordulatszám beállítása. Állítsa be az alapjárati fordulatszámot az alapjárat-beállító csavarral. Szikrázás (nincs szikra). A gyújtógyer- tya elszennye- ződött vagy nedves. Bizonyosodjon meg róla, hogy a gyújtógyertya száraz és tiszta. A gyújtógyer- tya szikraköze nem megfele- lő. Tisztítsa meg a gyújtógyertyát. Ellenőrizze, hogy megfelelő-e a szikraköz. Ellenőrizze, hogy a gyújtógyertyának van-e zavarszűrője. A megfelelő szikraközért tekintse át a műszaki adatokat. Gyújtógyertya. A gyújtógyer- tya nincs meg- felelően meg- húzva. Húzza meg a gyújtógyertyát. A gyújtógyer- tya elektródáin idegen anyag- ok találhatók. gondoskodjon a megfelelő üzemanyag-keverékről; gondoskodjon a levegőszűrő tisztaságáról. A motor elindul, de leáll Ellenőrzés Lehetséges

Megoldás Üzemanya- gtartály. Nem megfele- lő üzemanyag. Engedje le, majd használjon megfelelő üzemanyagot. Porlasztó. A motor nem működik meg- felelően alap- járati fordulat- számon. Forduljon az illetékes szakszervizhez. 202 1967 - 001 - 20.01.2023A motor elindul, de leáll Ellenőrzés Lehetséges

Megoldás Levegőszűrő. Eltömődött a légszűrő. Tisztítsa meg a levegőszűrőt. Szállítás és raktározás Szállítás és raktározás FIGYELMEZTETÉS: A tűzveszély elkerülése érdekében ügyeljen arra, hogy szállítás vagy tárolás közben ne legyen szivárgás vagy füst. Ügyeljen arra, hogy ne legyen szikra- vagy tűzveszély.

• Szállítás vagy hosszú távú tárolás előtt ürítse ki az üzemanyagtartályt. Nyomja meg az üzemanyagpumpát, és győződjön meg arról, hogy minden üzemanyagot eltávolított. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Hosszú távú tárolás előtt tisztítsa meg a terméket és végeztessen rajta teljes körű szervizelést.

• Távolítsa el a gyújtógyertyát, és öntsön nagyjából 15 ml kétütemű olajat a hengerbe. Forgassa meg háromszor a terméket, majd helyezze vissza a gyújtógyertyát.

• Szállítás közben rögzítse biztonságosan a terméket a járműhöz.

• Tartsa a terméket száraz, hűvös és tiszta helyen, ahol megfelelő a légáramlás. A termék gyermekektől elzárva tartandó. 1967 - 001 - 20.01.2023 203Műszaki adatok Műszaki adatok

65,6 65,6 75,6 Üresjárati fordulatszám, ford./perc 2000 2000 2000 Katalizátor Nem Nem Nem Gyújtásrendszer Gyújtógyertya NGK CMR7H NGK CMR7H NGK CMR7H Elektródahézag, mm 0,6–0,7 0,6–0,7 0,6–0,7 Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartalma, l / cm

2,2 / 2200 2,2 / 2200 2,6 / 2600 Tömeg Tömeg üzemanyag nélkül, kg 10,5 11,2 11,8 Zajkibocsátás

Hangteljesítményszint, mért dB (A) érték 110 110 111 Hangteljesítményszint, garantált, L

A kezelő hallószervére gyakorolt, az EN15503 szabvány szerintmért hangnyomásszint, dB(A): Lombfúvó-fúvókával felszerelve (eredeti elem)

Az EN 15503 szerint mért ekvivalens rez- gésszintek (a hv,eq ) a fogantyún, m/s

2,5 1,8 1,6 Ventilátor teljesítménye Max. levegősebesség lombfúvó-fúvóká- val, m/s:

Légáram lombfúvó-fúvókával, m

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibo- csátás (L

). A gép jelentésben szereplő hangteljesítményszintjét a legmagasabb szintet produkáló eredeti lombfúvó fúvókával mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű gépek közti eltéréseket is a 2000/14/EK jelű irányelv értelmében.

A zajnyomásszintre vonatkozó jelentési adatok az 1,0 dB (A) tipikus statisztikus ingadozásával (szórá- sával) rendelkeznek.

A rezgésszintre vonatkozó jelentési adatok az 1,0 m/s

tipikus statisztikus ingadozásával (szórásával) rendelkeznek. 204 1967 - 001 - 20.01.2023Megfelelőségi nyilatkozat EC megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Svédország, (tel: +46-36-146500), a saját felelősségére kijelenti, hogy a termék: Leírás Hátra vehető lombfúvó Márka Husqvarna Típus/modell 360BT, 570BTS, 580BTS Megjelölés 2022 (360BT), 2023 (570BTS, 580BTS). évi és újabb sorozatszámok. teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak: Szabályozás Leírás 2006/42/EK „gépekre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EK „környezeti zajkibocsátásra vonatkozó” 2011/65/EU „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkal- mazásának korlátozására vonatkozó” valamint hogy az alábbi szabványok és/ vagy műszaki előírások kerültek alkalmazásra:

A RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Svédország végezte el az önkéntes típusbevizsgálást a Husqvarna AB megbízásából. Tanúsítvány száma: SEC/22/2566 - 360BT,

SEC/10/2276 - 570BTS, SEC/10/2277 - 580BTS

A RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Svédország a tanács 2000/14/EK irányelve V. függelékének való megfelelést is igazolta. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok204. oldalon
