Termék típusa	Levélfúvó
Márka	Husqvarna
Modell	530BT
Hengerűrtartalom	50,2 cm³
Súly (üzemanyag nélkül)	10,2 kg
Üzemanyagtartály kapacitása	1,25 L
Maximális légsebesség (standard fúvóka)	80 m/s
Légáramlás (standard fúvóka)	14 m³/min
Átlagos légtérfogat a burkolatnál	19,6 m³/min
Mért hangteljesítmény szint	104 dB(A)
Garantált hangteljesítmény szint	104 dB(A)
Hangnyomásszint a fülénél	93 dB(A)
Rezgésszint a fogantyúknál	2,1 m/s²
Alapjárati fordulatszám	3000 tr/min
Gyújtógyertya	NGK CMR7H / TORCH AC7R
Elektróda távolság	0,6-0,7 mm
Üzemanyag típusa	Ólommentes benzin / 2-ütemű olaj keverék (1:50 Husqvarna olajjal)
Rezgéscsillapító rendszer	Igen
Hangtompító lángfogó ráccsal	Igen
Hám	Vállpánt
Indítás	Kézi indító
Leállítás	Leállító gomb
Tartozékok	Fúvócső, közbenső cső, manővercső, rugalmas tömlő, univerzális kulcs

Gyakran ismételt kérdések - 530BT HUSQVARNA

Milyen üzemanyagot használjak a Husqvarna 530BT levélfúvóhoz?

Használjon ólommentes benzin (oktánszám ≥90) és kiváló minőségű kétütemű olaj keverékét. A Husqvarna olajjal ajánlott keverési arány 1:50 (2%). Ha más olajat használ, tartsa be az 1:33 (3%) arányt. Soha ne használjon hajó- vagy négyütemű motorolajat.

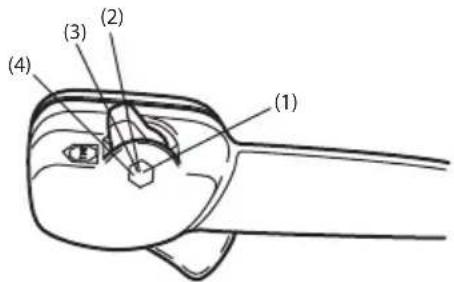

Hogyan indítsam be a hideg motort?

Állítsa a leállító kapcsolót indítási helyzetbe, nyissa ki a gázkart körülbelül egyharmadig, húzza ki a szívatókart, nyomja meg többször az üzemanyag-szivattyút, amíg az üzemanyag megtölti a zsebet, majd lassan húzza meg az indítókötelet, amíg ellenállást nem érez, és húzza meg erőteljesen. Amint a motor beindul, helyezze vissza a szívatókart.

Hogyan indítsam be a meleg motort?

Kövesse ugyanazt az eljárást, mint hideg motornál, de a szívató használata nélkül. Győződjön meg arról, hogy a gázkar körülbelül egyharmadig van nyitva.

Hogyan állítsam le a motort?

Állítsa a leállító gombot STOP állásba. Várja meg, amíg a motor teljesen leáll, mielőtt letenné a gépet.

Milyen biztonsági távolságot kell betartani?

Tartson legalább 15 méter távolságot a kezelő és bármely más személy vagy állat között. Soha ne irányítsa a légáramot emberek vagy állatok felé.

Hogyan tisztítsam a légszűrőt?

Vegye le a szűrőfedélt, távolítsa el a szűrőt, és tisztítsa meg szappanos meleg vízben. Alaposan szárítsa meg, mielőtt visszahelyezi. Ha a gépet poros környezetben használja, olajozza be a szűrőt speciális légszűrő olajjal. Cserélje ki a szűrőt, ha sérült.

Hogyan állítsam be az alapjárati fordulatszámot?

Az alapjárati fordulatszám gyárilag 3000 ford/perc. A beállításhoz használja a karburátor felső szélén lévő beállítócsavart. A légszűrőnek tisztának kell lennie, és a fedélnek a helyén kell lennie.

Hogyan tisztítsam a hangtompító lángfogó rácsát?

Távolítsa el a kipufogócsövet, majd a lángfogó rácsot. Tisztítsa meg egy fémkefével. Cserélje ki a rácsot, ha sérült. Ellenőrizze, hogy a hangtompító megfelelően van-e rögzítve, és a cső helyesen van-e visszaszerelve. Húzza meg 2-3 Nm nyomatékkal.

Milyen védőfelszerelést kell viselni?

Mindig viseljen fülvédőt, jóváhagyott védőszemüveget (ANSI Z87.1 vagy EN 166 szabvány), kesztyűt, csúszásmentes csizmát és poros környezetben légzésvédő maszkot. Kerülje a bő ruházatot.

Hogyan szállítsam és tároljam a gépet?

Tárolás előtt ürítse ki az üzemanyagtartályt. Távolítsa el a gyújtógyertyát, öntsön egy kanál kétütemű olajat a hengerbe, és forgassa meg a motort néhányszor. Tárolja a gépet száraz, hűvös, jól szellőző helyen, gyermekektől elzárva. Szállítás közben rögzítse.

HASZNÁLATI ÚTMUTATÓ 530BT HUSQVARNA

VIGYÁZAT! A gép veszélyes eszköz lehet szabálytalan vagy gondatlan használat esetén, és súlyos vagy végzetes sérüléseket okozhat a felhasználónak vagy másoknak.

Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.

Viseljen mindig:

• Hallásvédő Jóváhagyott szemvédők

Ez a termék megfelel a CE-normák követelményeinek.

Szükség esetén, például a vágófelszerelés összeszerelésénél.

A lombfúvó nagy erővel fújhat ki tárgyakat, melyek visszapattanhatnak. Ez a javasolt biztonsági felszerelés használatának mellőzése esetén súlyos szemsérülést okozhat.

A lombfúvó kezelője ügyeljen arra, hogy se ember, se állat ne jöjjön közelebb 15 m-nél. Ha ugyanazon a munkaterületen többen is dolgoznak, legalább 1 méteres biztonsági távolságot kell tartani.

Por veszélye esetén porvédő maszkot kell viselni.

Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez.

A környezet zajszennyezése az Európai Gazdasági Közösség direktívája szerint. A gép zajkibocsátása a Műszaki adatok című fejezetben és a címkén szerepel.

A gépen szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

Ellenőrzést és/vagy karbantartást leállított motorral végezzen, a leállítógombbal STOP-állásban.

Mindig viseljen védőkesztyűt.

Rendszeres tisztítás szükséges.

Szemrevételezés.

Védőszemüveg vagy arcvédő maszk használata kötelező.

Üzemanyagfeltöltés.

Szivatókar, nyitott állásban.

Szivatókar, zárt állásban.

Tartalomjegyzék

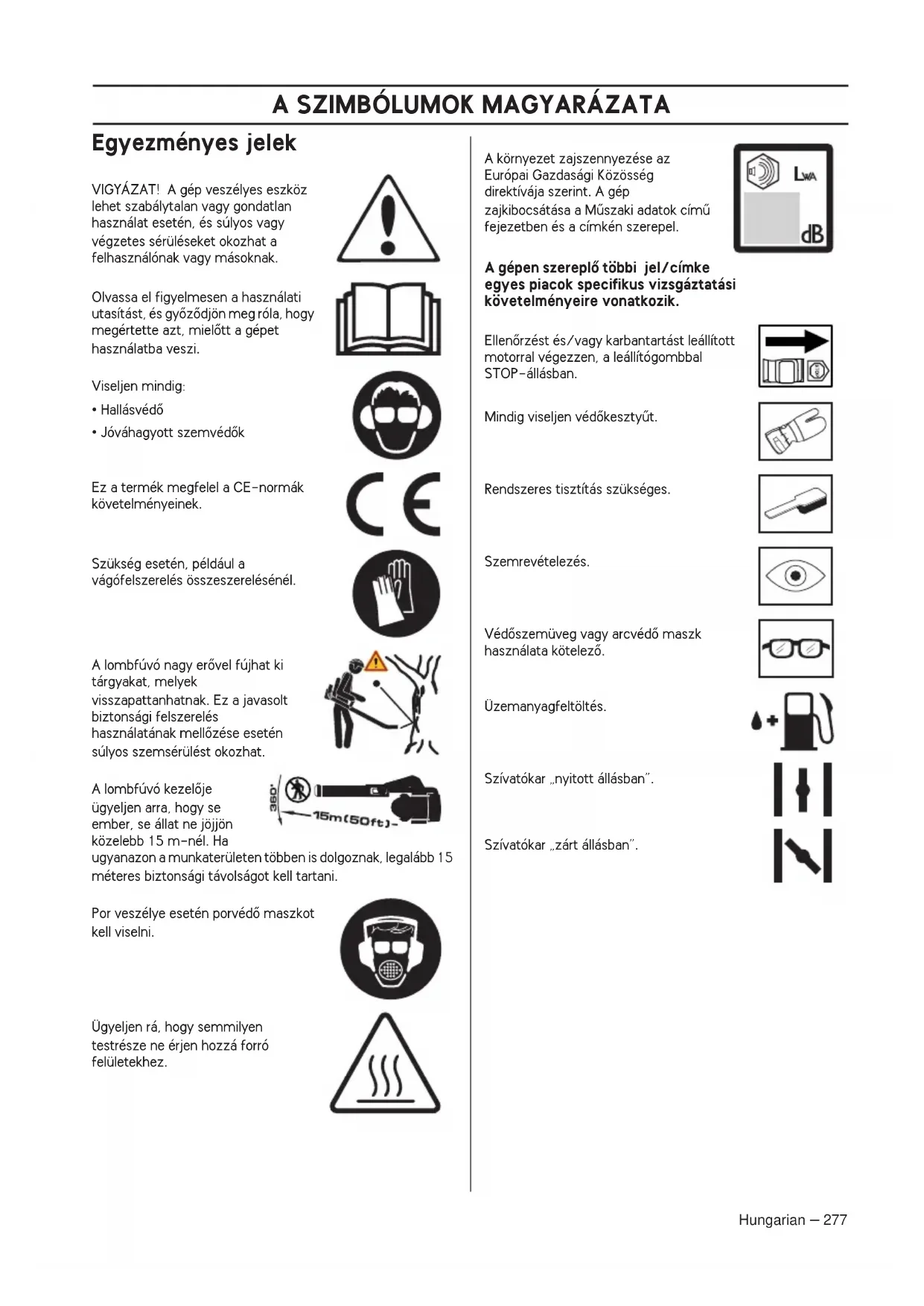

A SZIMBÓLUMOK MAGYARÁZATA

Egyezményes jelek 277

TARTALOMJEGYZÉK

Tartalomjegyzék 278

Indítás előtt a következőkre ügyeljen: 278

BEVEZETÉS

Tisztelt vásárlónk! 279

MI MICSODA?

A lombfúvó alkatrészei 280

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

Általános tudnivalók 281

MUNKAVÉDELMI UTASÍTÁSOK

Személyi védőfelszerelés 283

A gép biztonsági felszerelése 283

A gép biztonsági felszerelésének vizsgálata,

karbantartása és szervizelése 284

Általános munkavédelmi utasítások 285

ÖSSZESZERELÉS

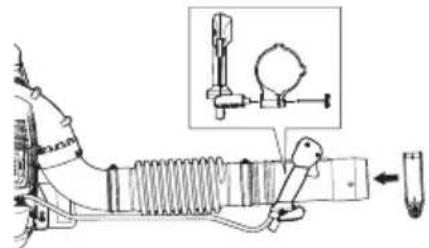

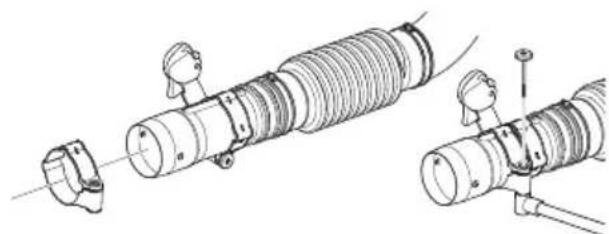

A főcső és a vezérlőfogantyú felszerelése 288

ÜZEMANYAGKEZELÉS

BEINDÍTÁS ÉS LEÁLLÍTÁS

Általános tudnivalók 292

Porlasztó 292

Kipufogódob 292

Ahutorendszer 292

Levegőbeömlő rács 292

Gyújtógyertya 293

Levegőszűrő 293

Vállszíj 294

Karbantartási séma 295

MŰSZAKI ADATOK

Műszaki adatok 296

Termékazonossági EGK-bizonyítvány 297

Indítás előtt a következőkre ügyeljen:

Olvassa el figyelmesen a használati utasítást.

VIGYÁZAT! Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. Ezért mindig használjon megfelelő zaj elleni fülvédőt.

VIGYÁZAT! A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Használjon mindig eredeti pótalkatrészeket. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek.

VIGYÁZAT! A lomb fúvó vigyázatlan vagy helytelen használat esetén veszélyes szerszám lehet, amely komoly, sőt halálos sérüléseket is okozhat. Rendkívül fontos, hogy elolvassa és megértse ezt a használati útmutatót.

A Husqvarna AB folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején előzetes tájékoztatás nélkül változtasson.

A gép kizárólag pázsiton, ösvényen, aszfaltúton és hasonló felületeken végzett lombfúvásra alkalmas.

BEVEZETÉS

Tisztelt vásárlónk!

Gratulálunk most vásárolt Husqvarna-termékéhez! A Husqvarna története egészen 1689-re nyúlik vissza, amikor XI. Károly király a Huskvarna folyó partján gyárat építtetett muskéta gyártás céljából. A gyárat a Huskvarna folyó partján elhelyezni logikus volt, mivel a folyó vízenergia termelésre használták, és ennek következtében vízerőműként működött. A Husqvarna gyár több mint 300 éves fennállása során számtalan termék készült, a fafűtéses tűzhelyektől kezdve modern konyhaberendezésekig, varrógépekig, kerékpárokig, motorkerékpárokig, stb. 1956-ban készült el az első motoros fűnyíró, amelyet 1959-ben a motorfűrész követett. A Husqvarna ma ezen a területen működik.

A Husqvarna ma a világ egyik vezető, a minőséget és a teljesítményt előtérbe helyező gyártója az erdészeti és kerti termékek területén. A vállalat üzleti célkitűzése motor meghajtású termékek kifejlesztése, gyártása és marketingje az erdészeti és kerti felhasználás, valamint az építőipar számára. A Husqvarna célja továbbá, hogy ergonómia, felhasználóbarátság, biztonság és környezetvédelem szempontjából is elöl járjon - ezért több részletet kifinomítva, tovább fejleszti termékeit ezeken a területeken.

Meggyőződésünk, hogy Ön sokáig elégedett lesz termékünk minőségével és teljesítményével. Azáltal, hogy nálunk vásárol, Ön szükség esetén professzionális javítási és szerviz-segítséget kap. Ha a vásárlás nem elismert viszonteladónál történt, forduljon a legközelebbi szervizműhelyhez.

Reméljük, elégedett lesz gépével, és hogy az sokáig segítőtársa lesz a munkában. Gondoljon arra, hogy ez a használati utasítás egy értékpapír. Tartalmát követve (használat, szerviz, karbantartás stb.) a gép élettartama, sőt másodkézes, használt értéke is jelentősen megnövelhető. Ha Ön eladja gépét, a használati utasítást is adja át az új tulajdonosnak.

Köszönjük, hogy Husqvarna terméket használ!

A Husqvarna AB folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején előzetes tájékoztatás nélkül változtasson.

MI MICSODA?

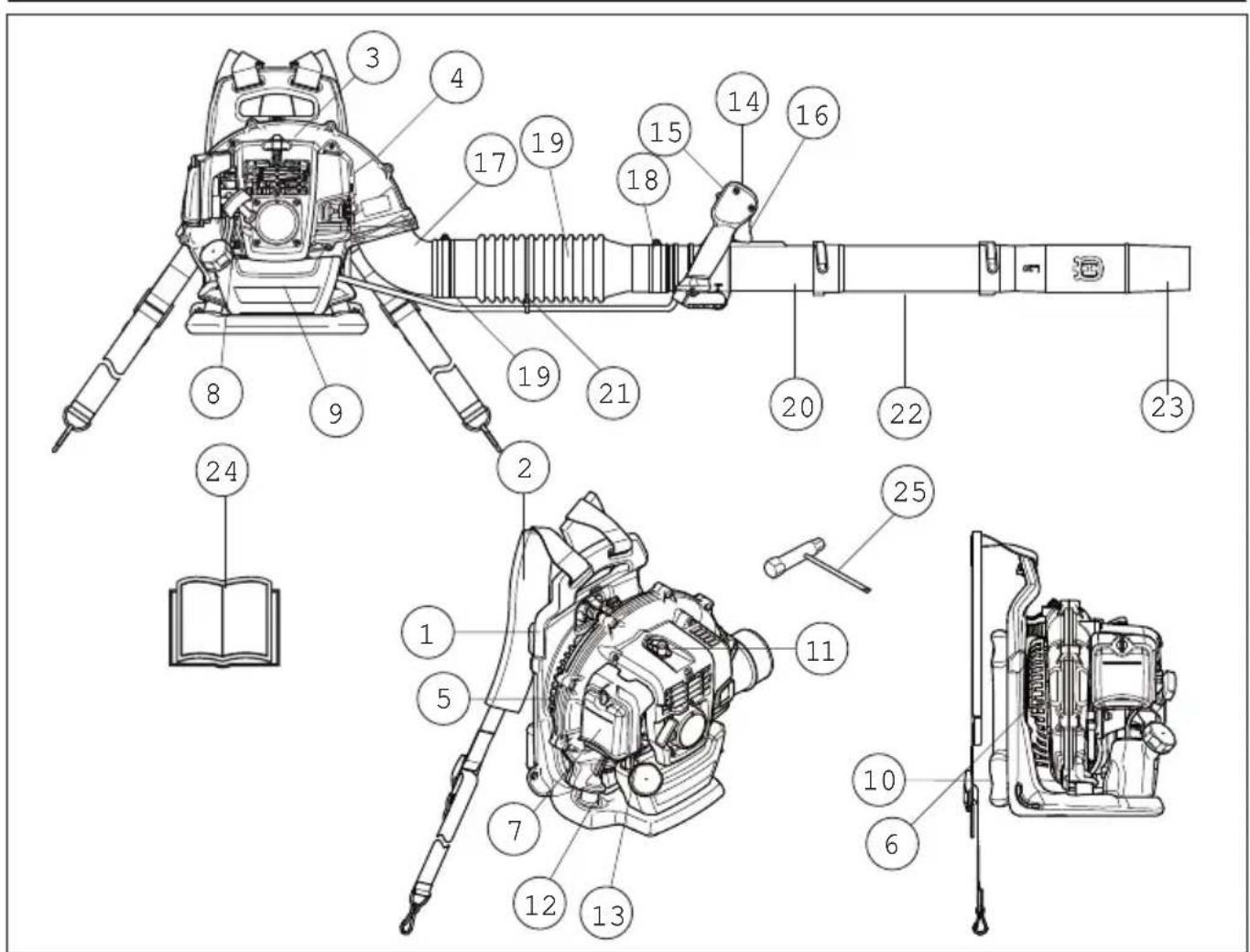

A lombfúvó alkatrészei

1 Keret 2 Tartószíjak (Csípőszíj csak a 350BT típushoz áll rendelkezésre) 3 Motorburkolat 4 Ventilátorburkolat 5 Levegőbeömlő rács 6 Ventilátor 7 Levegőtisztító 8 Indítófogantyú 9 Üzemanyagtartály 10 Betét 11 Gyújtógyertya 12 Rezgéscsillapító rendszer

13 Szívatószabályozó 14 Vezérlőfogantyú/működtetőfogantyú 15 Gázszabályozó leállítókapcsolója 16 Gázadagológomb 17 Könyök 18 Bilincs 19 Rugalmas tömlő 20 Szabályozócső 21 Bilincs 22 Összekötő cső 23 Fúvócső 24 Használati utasítás 25 Kombinált kulcs

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

Általános tudnivalók

FONTOS!

A gép kizárólag pázsiton, ösvényen, aszfaltúton és hasonló felületeken végzett lombfúvásra alkalmas.

Használat előtt végezze el a gép általános ellenőrzését, lásd a karbantartási ütemezetet.

Soha ne használja a gépet, ha fáradt, ha szeszes italt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélőképességét vagy a koordinációs képességét.

Viseljen személyi védőfelszerelést. Lásd a Személyi védőfelszerelés című fejezetben szereplő utasításokat.

Soha ne használjon olyan gépet, amelynek eredeti konstrukcióján bármilyen módon is változtattak.

Soha ne használjon olyan gépet, amely hibás. Végezze el az ebben a használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelőnek kell elvégeznie. Lásd a Karbantartás című fejezetben leírtakat.

A gép elindítása előtt az összes takarólemezt és védőlemezt fel kell szerelni. Az áramütés veszélyének elkerülése érdekében győződjön meg arról, hogy a gyújtógyertya-pipa és a gyújtókábel nem sérült.

A lombfúvó kezelője ügyeljen arra, hogy se ember, se állat ne jöjjön közelebb 15 m-nél. Ha ugyanazon a munkaterületen többen is dolgoznak, legalább 15 méteres biztonsági távolságot kell tartani.

Gyermeknek ne engedélyezze a gép üzemeltetését.

Csak olyan személyeknek engedje meg a gép használatát, akikről tudja, hogy elsajátították a használati utasítás tartalmát.

A munkamegkezdése előtt mindig ellenőrizze, nem blokkolja-e valami a levegőbeömlő rácsot.

Soha ne vegye le a levegőbeömlő rácsot.

Vészhelyzet esetén nyissa szét a derék- és a mellpántot, és hagyja, hogy a gép hátraessen.

Mindig vegye fel a kapcsolatot a helyi hatóságokkal, és kövesse az előírásokat.

Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forgó felületekhez.

Soha ne érintse meg a gyújtógyertyát vagy a gyújtókábelt, amikor a motor működésben van.

VIGYÁZAT! A gép működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülések kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

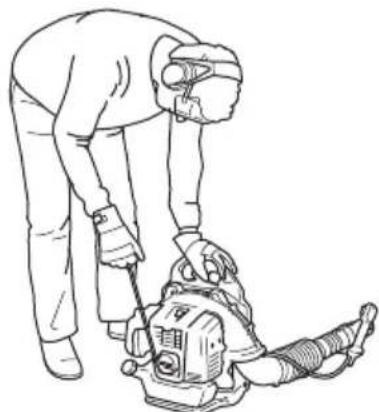

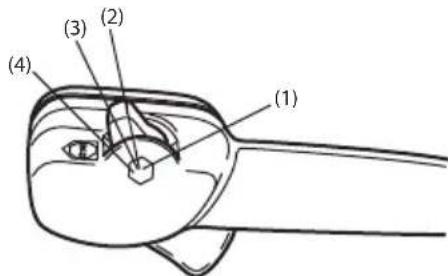

Beindítás

• Soha ne indítsa be a gépet házon belül. A kipufogógázok veszélyesek lehetnek.

Környezetét szemügyre véve győződjön meg arról, hogy sem ember, sem állat nem kerülhet érintkezésbe a lombfúvóval.

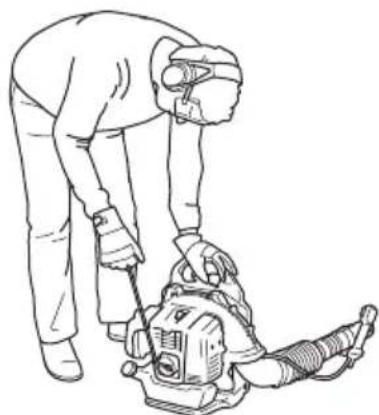

Helyezze a gépet a talajra, és bal kezével (FIGYELEM! Ne a lábával!) nyomja a talajhoz a géptestet. Jobb kezével fogja meg az indítófogantyút, és gyors, határozott mozdulattal rántsa meg.

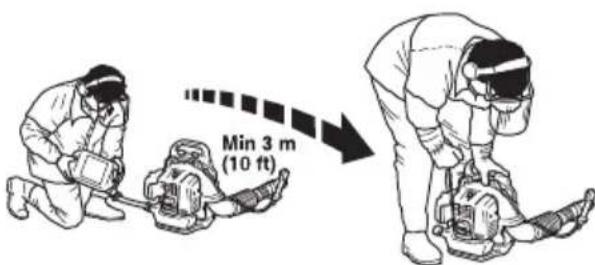

Üzemanyagbiztonság

• Használjon túlcsordulás-védelemmel ellátott üzemanyagtartályt.

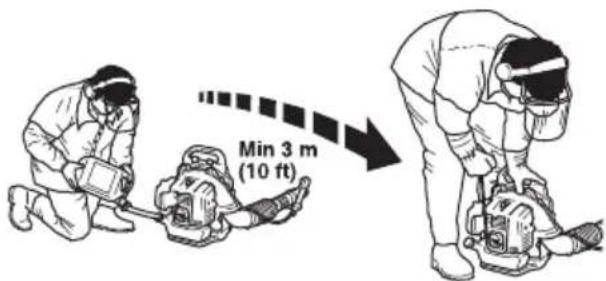

• Soha ne próbálja a gépet működés közben megtankolni. Feltöltés előtt kapcsolja ki a motort, és hagyja hűlni néhány percig. Gondoskodjon bőséges szellőztetésről tankoláskor és üzemanyagkeveréskor (kétütemű motorok számára).
• Ne engedje, hogy az üzemanyag a bőrére kerüljön. Az üzemanyag bőrérzékenységet idézhet elő, és bőrelváltozásokat is okozhat. Vigye el a gépet legalább 3 méterre a tankolás helyétől, mielőtt beindítaná.

• Soha ne kapcsolja be a gépet:
• Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.

Ha az üzemanyag rájuk vagy a ruhájára folyt, azonnal öltözzön át. Öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet.

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

• Ha a gépből üzemanyag szivárog, ellenőrizze rendszeresen, nincs-e szivárgás az üzemanyagtartály kupakjánál és az üzemanyagvezetékeken.

Szállítás és tárolás

A gépet és az üzemanyagot úgy tárolja, illetve szállítsa, hogy az esetlegesen kiszivárgó gőz ne érintkezhessen villamos gépekből, villanymotorokból, erőkapcsolókból/árammegszakítókból, fűtőkazánokból, stb. származó szikrákkal vagy nyílt lánggal. - Az üzemanyagot csak az arra alkalmas és rendszeresített tartályokban tárolja, illetve szállítsa. Hosszabb tárolás előtt ürítse ki a gép üzemanyagtartályát. Érdeklődjön meg a legközelebbi benzinkútnál, hogy hová lehet lefejteni az elhasznált üzemanyagot. Ürítse ki az üzemanyagtartályt; mindaddig pumpáljon a kézi szivattyúval, amíg a tartály teljesen ki nem ürül. Távolítsa el a gyújtógyertyát, és öntsön egy kanálnyi kétütemű olajat a hengerbe. Néhányszor egymás után fordítsa meg a motort, majd helyezze vissza a gyújtógyertyát. Mielőtt a gépet hosszabb időre használaton kívül helyezné, tisztítsa meg alaposan, és végeztesse el teljes szervizét. - Szállításkor rögzítse a gépet. A gépet száraz, hűvös, jól szellőző, pormentes helyen kell tartani. A gépet tartsa gyermekek elől elzárva.

VIGYÁZAT! Bánjon óvatosan az üzemanyaggal. Ne feledkezzen meg a tűz- és robbanásveszélyről, a gőz belégzésének veszélyeiről.

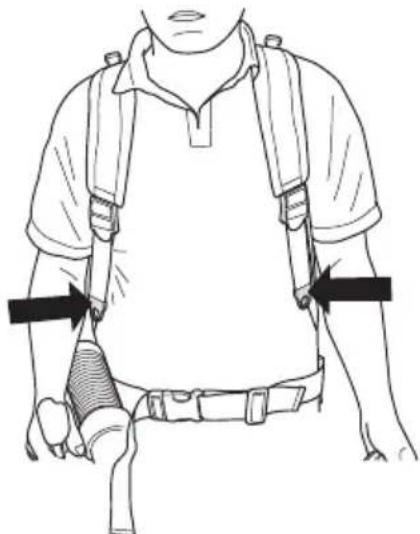

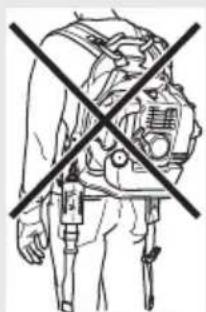

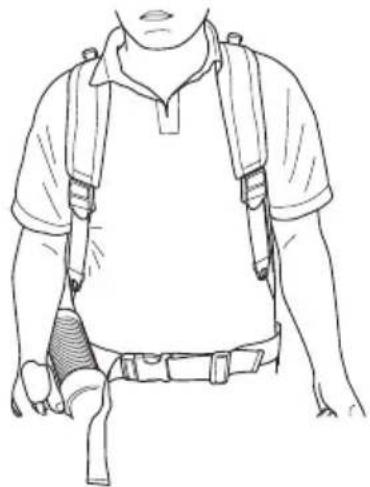

A tartószíj beállítása

VIGYÁZAT! A géppel végzett munka során mindig viselni kell a hevedert. Ellenkező esetben nem tudja biztonsággal irányítani a gépet, veszélyezteti a saját és a környezetében lévők testi épségét.

A deréköv mindig legyen bekapcsolva és megfelelően beállítva.

Ha nem használ derékövet, akkor távolítsa el azt a berendezésről, és tegye el. Fennáll a veszélye, hogy a szíj beakad, és a berendezés felborul.

Fennáll a veszélye, hogy a gép ventilátora becsípi vagy beszívja a bekapcsolatlan övet.

A heveder és a gép megfelelő beállításával a munka jelentősen megkönnyíthető. Állítsa be a hevedert úgy, hogy az a legkényelmesebb munkahelyzetet nyújtsa.

Az oldalpántokat húzza meg annyira, hogy a vállakra nehezedő nyomás megoszlása egyenlő legyen.

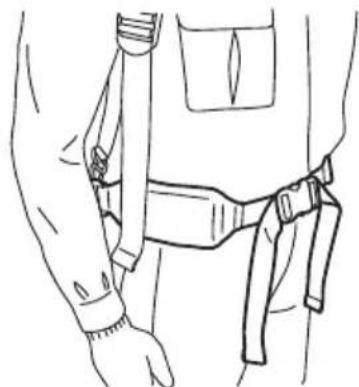

Illessze a csípőpántot a csípőjére, de ne túlságosan mélyen a hasára. Húzza meg a csípőpántot annyira, hogy érezze a lombfűrész súlyát a csípőjén.

A 530BT nem rendelkezik derékövvel.

MUNKAVÉDELMI UTASÍTÁSOK

Személyi védőfelszerelés

VIGYÁZAT! Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásához kérje kereskedő segítségét. Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.

VIGYÁZAT! Amikor fülvédőt visel, mindig figyeljen a figyelmeztető jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédőket.

• Szükség esetén, például a vágófelszerelés összeszerelésénél.

• Használjon elegendő hangtompító hatással rendelkező fülvédőket.

• Mindig viseljen jóváhagyott szemvédő felszerelést. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak. Az elfújt ágak vagy egyéb részek szem sérülést okozhatnak.

• Használjon stabil, nem csúszós csizmát.

• Mindig erős anyagból készült hosszúnadrágot, kesztyűt és hosszú ujjú inget viseljen. A forgó részekbe kerülő tárgyak okozta sérülésveszély csökkentése érdekében ne viseljen bő ruházatot, sálat, ékszert stb. Haját váljon felül fogja össze.
• Por veszélye esetén porvédő maszkot kell viselni.

• Mindig legyen a közelben elsősegélykészlet.

A gép biztonsági felszerelése

Ez a fejezet elmagyarázza a gép különböző biztonsági felszereléseit, azok működését, valamint azt az ellenőrzést és karbantartást, amelyről a biztonságos használat érdekében gondoskodnia kell. Lásd a „Mi micsoda” című fejezetet arról, hogy a különböző alkatrészek hol találhatók meg a gépen.

VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Végezze el az alább felsorolt ellenőrzési, karbantartási és szervizműveleteket.

Leállító kapcsoló

Használja a leállító kapcsolót a motor leállításához.

Ellenőrzéshez és karbantartáshoz távolítsa el a gyújtáskábelt és a gyújtógyertyát.

Rezgéscsillapító rendszer

Az Ön gépe rezgéscsillapító rendszerrel van ellátva, amelyet úgy konstruáltak, hogy csökkentse a vibrációkat, és könnyebbé tegye a használatot.

VIGYÁZAT! A rezgéseknek való túlzott kitétel ér- vagy idegsérüléseket okozhat olyan személyeknél, akiknek keringési zavaraik vannak. Forduljon orvoshoz, ha annak jeleit tapasztalja, hogy túlzottan ki van téve rezgéseknek. Ezek a panaszok többek között zsibbadás, érzéketlenség, bizsergés, szúrás, fájdalom, erőtlenség, a bőr színének és felületének megváltozása. Ezek a panaszok többnyire az ujjakban, a kezekben és a csuklókban jelentkeznek. Alacsony hőmérsékleten a veszély növekedhet.

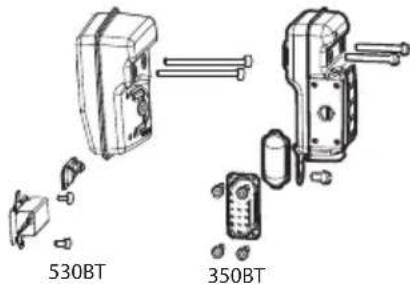

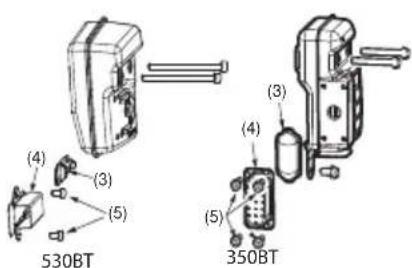

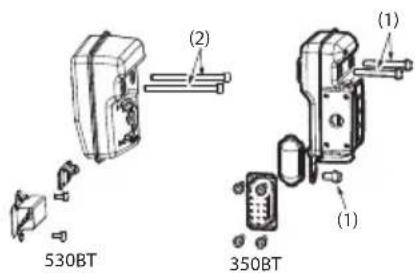

Kipufogódob

A kipufogódobot arra a feladatra tervezték, hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelő közeléből elvezesse.

A száraz és meleg klímájú országokban nagyobb a tűzveszély. A hangfogót ezért belülről szikrafogó hálóval láttuk el.

530BT 350BT

Nagyon fontos, hogy a felhasználó kövesse a kipufogódobra vonatkozó ellenőrzési, karbantartási és szervizelési előírásokat. Lásd A gép biztonsági felszerelésének vizsgálata, karbantartása és szervizelése című fejezetben szereplő utasításokat.

VIGYÁZAT!

Gondoljon rá, hogy: A motor kipufogógázai szén-monoxidot tartalmaznak, ami szén-monoxid mérgezést idézhet elő. Soha ne indítsa be ezért, illetve ne használja a gépet zárt helyiségben, ahol a légmozgás nem kielégítő.

A motor kipufogógázai forróak, és lehet bennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyúlékony anyagok közelében!

VIGYÁZAT! A hangtompító belsejében rákkeltő vegyi anyagok is lehetnek. Ügyeljen arra, hogy a hangtompító esetleges sérülésekor ne érintse meg ezeket az anyagokat.

A gép biztonsági felszerelésének vizsgálata, karbantartása és szervizelése

VIGYÁZAT! A gép szervizeléséhez és javításához speciális szakmai képzésre van szükség. Ez különösen érvényes a gép biztonsági felszerelésére. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizműhelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizműhellyel rendelkező szakkereskedőtől vásárolta, akkor kérje el tőle a legközelebbi szervizműhely címét.

Leállító kapcsoló

• Indítsa be a motort, és győződjön meg arról, hogy az leáll, ha a leállítókapcsolót stop állásba helyezi.

MUNKAVÉDELMI UTASÍTÁSOK

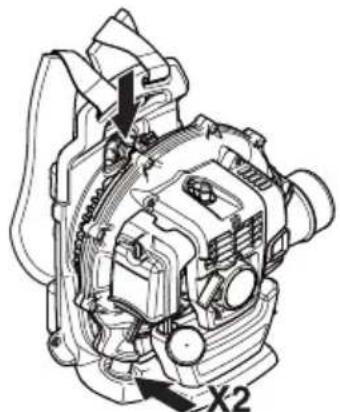

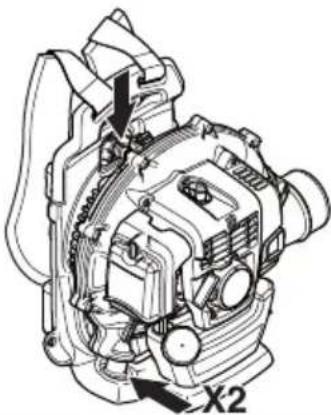

Rezgéscsillapító rendszer

Rendszeresen ellenőrizze, hogy nem repedtek-e meg vagy nem deformálódtak-e a rezgéscsillapító egységek. A sérült darabokat cserélje ki.

Ellenőrizze, hogy a rezgéscsökkentő egységek sértetlenek-e és rögzítve vannak-e.

Kipufogódob

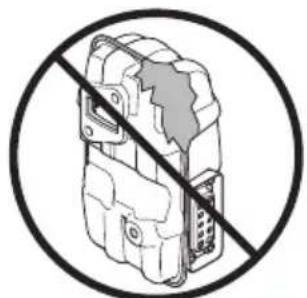

• Soha ne használjon olyan gépet, amelynek hibás a kipufogódobja.

Rendszeresen ellenőrizze, hogy a kipufogódob biztonságosan hozzá van rögzítve a géphez.

A gép hangfogója szikrafogó hálóval van ellátva, amely rendszeres tisztítást igényel. Lásd a Karbantartás című fejezet Hangfogó című részét. Ha eltömődött a szikrafogó háló, a motor túlmelegedhet, és ez súlyos károsodáshoz vezethet. Soha ne üzemeltesse a hangfogót sérült szikrafogóhálóval.

VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Végezze el a gép biztonsági felszerelésének ellenőrzését és a karbantartási munkálatokat az ebben a fejezetben leírtak szerint. Ha a gép az előírt ellenőrzések valamelyikénél nem fe

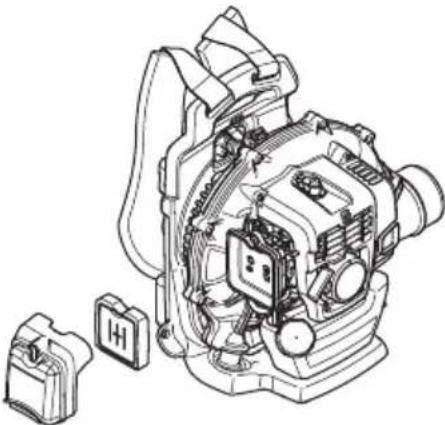

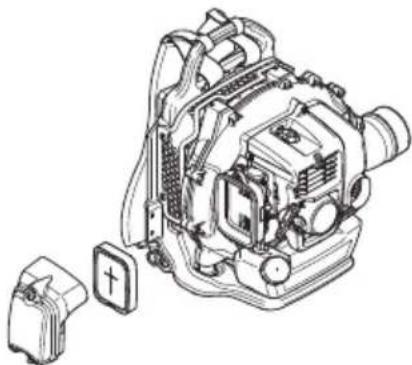

Levegőszűrő

Soha ne használja a lombfúvót levegőszűrő nélkül, illetve sérült vagy deformált szűrőanyaggal, mivel a szűretlen, poros levegő hamar tönkreteszi a motort.

Általános munkavédelmi utasítások

FONTOS! Ez az alfejezet a lombfúvó használatára vonatkozó alapvető biztonsági szabályokat ismerteti. Ha munka közben elbizonytalanodik a munka folytatását illetően, kérje szakember tanácsát. Forduljon kereskedőhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez úgy véli, nincs elegendő szakértelme.

Legyen tekintettel a közelben lakókra, ne használja a gépet alkalmatlan időpontban, például késő este vagy korán reggel. Csökkentse a zajszintet az egy időben használt berendezések számának korlátozásával. Olvassa el és tartsa be az alábbi egyszerű tanácsokat, hogy minél kevésbé zavarja környezetét.

• Mindig a lehető legkisebb gázzal üzemeltesse a lombfúvót. Teljes gázra ritkán van szükség, a legtöbb munka félgázon is elvégezhető. Kisebb gáz használata kisebb zajjal és kevesebb porral jár, és az összegyűjtött vagy mozgatott szemét is jobban kezelhető így. A talajra tapadt szemetet gereblyével vagy kefével lazítsa meg. A lombfúvó nyílását a lehető legközelebb tartsa a talajhoz. A fúvócső teljes hosszát használja fel, hogy a légáram a talaj közelében maradjon. Takarítson össze maga után. Győződjön meg róla, hogy ne fújjon szemetet másnak a kertjébe. A hulladékot helyezze hulladékgyűjtőbe. A fölösleges zaj elkerülése érdekében csak munkaidőben használja a gépet. Ne dolgozzon vele korán reggel vagy késő este.

VIGYÁZAT! Ügyeljen a környezetére. Ha valaki megközelíti a munkaterületet, állítsa a gázadagolót a legkisebb gázra, amíg az illető biztonságos távolságba nem kerül. Ne irányítsa a lombfúvót ember, állat, játszótér, nyitott ablak, gépkocsi stb. felé.

MUNKAVÉDELMI UTASÍTÁSOK

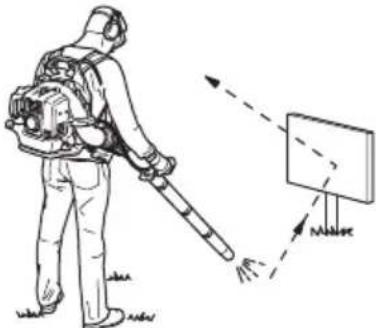

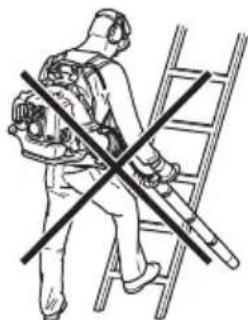

Alapvető munkavédelmi szabályok

A 15 méteres munkaterületen belül illetéktelen személy és állat nem tartózkodhat. Tankolás előtt mindig állítsa le a motort. - Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez. Ha a gép kigyullad vagy egyéb olyan veszélyhelyzet áll elő, ami miatt le kell oldania magáról a gépet, akkor nyissa szét a hevedereket, és hagyja, hogy a gép hátraessen. - Az erős légáram úgy felgyorsíthatja a tárgyakat, hogy azok visszapattanva súlyos szemsérülést okozhatnak.

• Ne irányítsa a légáramot ember vagy állat felé. Mielőtt tartozékot vagy egyéb alkatrészt szerelne fel vagy le, állítsa le a motort.
• Ne használja a fúrót rossz időben, például sűrű ködben, erősen zuhogó esőben, erős szélben vagy nagy hidegben, stb. A rossz időjárási viszonyok között végzett munka fárasztó, és veszélyes helyzeteket teremthet, például síkos felületet.
• Minimalizálja a fúvási időt a poros területek enyhe benedvesítésével vagy permetezőberendezéssel. Csökkentse a vízfelhasználást úgy, hogy a pázsit és kert körüli különféle alkalmazásokban víztömlő helyett légkompresszort használ, például a rácsok, grill, árnyékoló, veranda stb. tisztításához. Gondoskodjon róla, hogy stabilan álljon, és járása biztos legyen. Nézzen körül és ellenőrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok, stb.) jelenlétét.

arra az esetre, ha hirtelen el kellene mozdulnia. Lejtős helyeken nagy elővigyázatossággal járjon el.

• Ne tegye le a gépet, ha a motor jár, anélkül, hogy felügyelné rá. A motor kipufogógázai szén-monoxidot tartalmaznak, ami szén-monoxid-mérgezést idézhet elő. Soha ne indítsa be, és ne használja a gépet zárt helyiségben, ahol a légmozgás nem kielégítő. Létán, állványzaton vagy magas helyen (pl. tetőn) tilos használni a lombfúvót. Súlyos sérülést okozhat.

FIGYELEM! Ne használja a gépet olyan körülmények között, ahol ha baleset következne be, nem lenne lehetősége segítséget hívni.

Alapvető szabály

VIGYÁZAT! Óvja magát a felcsapódó tárgyaktól. Mindig viseljen védőszemüveget. A szemébe csapódó kövek, szemét stb. vakságot vagy súlyos sérüléseket okozhatnak. Senkit ne engedjen a munkaterületre. Gyermekek, állatok, szemlélődők és segítőtársak is csak 15 m távolságig közelíthetik meg a munkaterületet. Ha valaki közeledik, azonnal állítsa le a gépet.

VIGYÁZAT! Tisztítás előtt mindig állítsa le a motort.

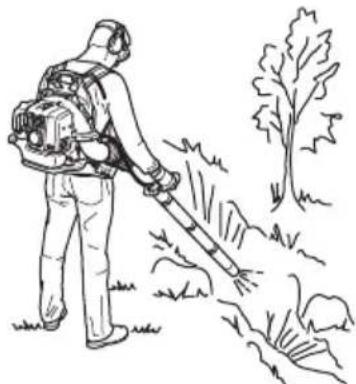

Ezt a hátra hordozható lombfúvót működés közben vállhevederek tartják. A berendezés működtetése és szabályozása a csövön lévő kar segítségével történik, jobb kézzel.

MUNKAVÉDELMI UTASÍTÁSOK

A légáram sebessége a gázszabályozóval állítható. Mindig az adott munkához legmegfelelőbb sebességet válassza.

A gázszabályozót a „leállítókapcsoló” segítségével a kívánt helyzetben rögzítheti, és így a lombfúvó használata alatt nem kell végig a gázszabályozón tartania az ujját. Teljes gáz adásához teljesen húzza hátra a gázszabályozót.

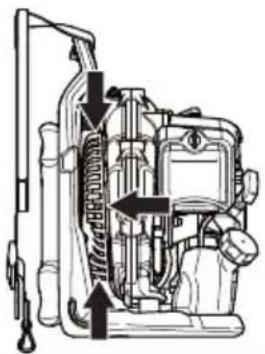

Ellenőrizze, nem blokkolja-e valami (pl. levelek vagy szemét) a levegőbeömlő nyílást. A levegőbeömlő nyílás eltömődése esetén csökken a lombfúvó teljesítménye, és megemelkedik a motor működési hőmérséklete, ami a motor meghibásodásához vezethet. Állítsa le a motort, és szüntesse meg az eltömődést.

• Ügyeljen a szélirányra. Könnyítse meg a munkát a szél kihasználásával. A nagy halmok mozgatása a lombfúvóval túlzottan időigényes, és fölösleges zajjal jár. Tartsa meg egyensúlyát, és álljon szilárdan. A gépet a munka befejezése után függőleges helyzetben kell tárolni.

A fúvócső és a vezérlőfogantyú felszerelése

Csatlakoztassa a lombfúvót és a szabályozócsövet a rugalmas tömlővel. A rugalmas tömlő mindkét végét rögzítse.

Használja a mellékelt alkatrészeket.

1 Rugalmas tömlő 2 Szabályozócső 3 Bilincs 4 Bilincs

A szerelés megkönnyítése érdekében egy kicsit kenje meg a csöveket.

• Rögzítse a fogantyút a szabályozócsőhöz, és szorítsa meg a tartó gombját. A fogantyút a szabályozócső domború részéhez kell igazítani.

• Állítson be olyan helyzetet és szögállást, hogy az kényelmes munkapozíciót biztosítson, és rögzítse azt.

350BT

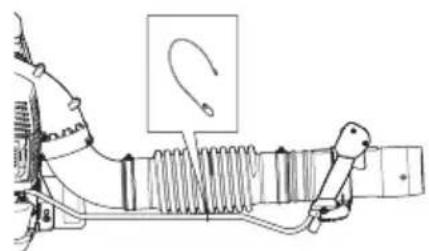

A bilincs segítségével rögzítse a vezetékeket a rugalmas tömlőhöz.

Csatlakoztassa az egyenes csövet és a csövet. Nyomja egymásba a csöveket, és fordítsa el őket úgy, hogy rögzüljenek.

530BT

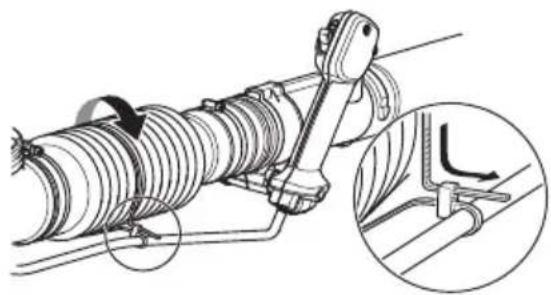

Rögzítse a vezetékeket a hozzájuk tartozó szíjjal a tömlő közepén. - Először tekerje a szíjat a rugalmas tömlő köré. Alul kezdje. Ezután fűzze át a szíjat a nyíláson, amint az ábrán látható.

A szíj túlságosan erős meghúzása a tömlő sérüléséhez vezethet.

Fúvócső

Szerelje fel az összekötő csövet és a fúvócsövet. Ha hosszabb fúvócsőre van szükség, több összekötő cső is beiktatható.

Opcionális berendezés

(A doboz nem tartalmazza).

Kormány

Szerelje le az összekötő csövet. Szerelje le a tartó gombját, és húzza rá a tartót a tartócsőre. Szerelje vissza a gombot, és szorítsa meg.

Szerelje fel az összekötő csövet.

Széles fúvóka

Ha nagyobb sebességű légáram szükséges, a kerek fúvócső helyett helyezze fel a széles fúvókát.

ÜZEMANYAG-KEZELÉS

Üzemanyagkeverék

FIGYELEM! A gép egy kétütemű motorral van felszerelve, amely benzin és kétütemű motorok számára előállított olaj keverékével működik. Fontos, hogy az olaj részarányát pontosan megmérjük, hogy biztosak lehessünk abban, hogy helyes lesz a keverék. Kis mennyiségű üzemanyag keverésénél már kis eltérések is drasztikus módon befolyásolják a keverék összetételét.

VIGYÁZAT! Az üzemanyag-kezelésnél gondoskodjon mindig jó szellőztetésről.

Benzin

FIGYELEM! Használjon mindig olajjal kevert minőségi (minimum 90 oktánszámú) benzint.

A benzin oktánszáma ne legyen alacsonyabb 90-nél. Ha az oktánszám 90-nél alacsonyabb, kopogás tapasztalható a motorban. Ez túlhevíti a motort, ami komoly motorhibákat okozhat. Magasabb fordulatszámon történő üzemeltetés során magasabb oktánszámú benzin használata javasolt. Jó minőségű ólommentes benzint használjon.

Etanoltartalmú E10 üzemanyag használható (max. 10% etanoltartalommal). E10-esnél nagyobb etanoltartalmú üzemanyag használata esetén a motor szegény keveréket kap, és ettől károsodhat.

Kétütemű olaj

A legjobb eredmény és teljesítmény érdekében használjon speciálisan a mi kétütemű motorjainkhoz kifejlesztett HUSQVARNA kétütemű olajat. Keverékarány: 1:50 (2%). Ha nem jut hozzá HUSQVARNA olajhoz, akkor valamilyen más jó minőségű, kétütemű léghűtéses motorok számára gyártott olajat használjon. Az olaj kiválasztásáról beszéljen a szakkereskedővel. Keverékarány: 1:33 (3%). - Soha ne használjon kétütemű vízhűtéses motorok számára gyártott ún. csónakmotor-olajat. - Soha ne használjon négyütemű motorokhoz használatos olajat.

Benzin, liter	Kétütemü olaj, liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Keverék

A benzint és az olajat mindig tiszta, benzin számára jóváhagyott tartályban keverje. - Kezdje mindig a szükséges benzinmennyiség felével. Töltse hozzá a teljes olajmennyiséget. Keverje (rázza) össze az üzemanyagkeveréket. Töltse hozzá a benzin hátralevő részét. - Alaposan keverje (rázza) össze az üzemanyagkeveréket, mielőtt azt a gép üzemanyagtartályába töltené.

• Ne tartalékolja egy hónapnál tovább az üzemanyagot! Ha a gépet hosszabb ideig nem használja, akkor ki kell üríteni és kitisztítani az üzemanyagtartályt.

Tankolás

VIGYÁZAT! A következő óvintézkedések csökkentik a tűzveszélyt:

Az üzemanyagot jól szellőző helyen töltse be. Ne töltsön be üzemanyagot házon belül.

Ne dohányozzon, és ne helyezzen meleg tárgyakat az üzemanyag közelébe.

Tankolás előtt mindig állítsa le a motort.

Feltöltés előtt kapcsolja ki a motort, és hagyja hűlni néhány percig.

A tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítődhessen.

Szorítsa rá alaposan a tanksapkát tankolás után.

Ha töltés közben ráfolyt az üzemanyag, töröljön le mindent, és hagyja a kifolyt benzint elpárologni.

Mindig vigye el a gépet a tankolás helyétől és forrásától, mielőtt beindítaná.

Vigye el a gépet legalább 3 méterre a tankolás helyétől, mielőtt beindítaná.

• Törölje le az üzemanyagtartály fedele körüli felületet. Az üzemanyagba került szennyeződések üzemzavarokat okoznak.
• Az üzemanyag betöltése előtt mozgassa meg alaposan a tartályt, hogy az üzemanyag jól összeverődjön.
• Használat előtt mindig ellenőrizze az üzemanyagszintet. Hagyjon helyet az üzemanyagnak a kitágulásra, mivel a motorból és a napból származó hő miatt kitáguló üzemanyag túlcsordulhat.

BEINDÍTÁS ÉS LEÁLLÍTÁS

Beindítás és leállítás

VIGYÁZAT! Mindig vigye el a gépet a tankolás helyétől és forrásától, mielőtt beindítaná. Helyezze a gépet stabil felületre.

Illetéktelenek nem tartózkodhatnak a munkaterületen, ellenkező esetben komoly személyi sérülések veszélye áll fenn. A biztonsági távolság 15 méter.

A gépet csak teljes felszereléssel szabad beindítani. Ha a gép indításakor nincs felhelyezve az összes védőburkolat, ez személyi sérülés veszélyét hordozza magában.

Hideg motor

Gyújtás: A leállító kapcsolót állítsa starthelyzetbe. Körülbelül egy harmad részben nyissa meg.

530BT

Üresjárat (3)

350BT

Körülbelül egy harmad részben nyissa meg. (2)

A leállítókapcsolót nem szabad teljes gáz helyzetbe állítani.

Szivató: Állítsa a szivatógombot szivatóállásba.

Üzemanyagpumpa: Nyomogassa az üzemanyagpumpa gumilabdáját, míg az el nem kezd üzemanyaggal telődni. A labdának nem szükséges teljesen megtelnie.

Meleg motor

Ugyanazokat a műveleteket ismételje, mint hideg motor indításakor, de a szivatószabályozót ne tegye szivató állásba.

Beindítás

Nyomja a géptest bal kézzel (FIGYELEM! Ne lábbal!) a talajhoz. Ragadja meg jobb kézzel az indítófogantyút, húzza ki lassan az indítókötelet, amíg ellenállásba nem ütközik (az indítóhorgok kapaszkodnak), majd gyors, erőteljes mozdulatokkal rántsa be a motort. Soha ne tekerje a kezére az indítókötelet.

Amíg a motor be nem indul, húzza meg többször a kötelet. A motor beindulása után állítsa vissza a szivatószabályozót szivatóállásba.

FIGYELEM! Ne húzza ki az indítókötelet teljesen, és ne engedje el az indítófogantyút, ha a kötél teljesen kihúzott állapotban van. Ez a gép károsodását okozhatja.

Beindításkor a gép azonnal elkezd levegőt fújni, alapjáratban is. Senkinek se engedje, hogy a lombfúvó vagy a fúvócső közelében tartózkodjon.

Állítsa be a gázadagolóval a megfelelő motor fordulatszámot.

Hagyja a motort néhány percig melegedni.

1 Teljes gáz 2 Körülbelül egy harmad részben nyissa meg. 3 Üresjárat 4 Leállító kapcsoló

Leállítás

A motor leállításához állítsa a leállítókapcsolót STOP helyzetbe.

Általános tudnivalók

Ellenőrzéshez és karbantartáshoz távolítsa el a gyújtókábelt és a gyújtógyertyát. Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez.

Porlasztó

Az alapjárati fordulatszám beállítása

A beállítás előtt a légszűrőt ki kell tisztítani, és a légszűrőfedél a helyére kell szerelni.

350BT

A gyárilag beállított alapjárati fordulatszám: 2200 rpm.

530BT

A gyárilag beállított alapjárati fordulatszám: 3000 rpm.

Az alapjárati fordulatszámot szükség esetén a karburátor felszélén található beállítócsavarral módosíthatja.

Kipufogódob

A kipufogódobot arra a feladatra tervezték, hogy csökkentse a zajszintet, és, hogy a kipufogógázokat a kezelőtől elvezesse. A kipufogógázok forróak, és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak, ha száraz és gyúlékony anyaggal érintkeznek.

A hangfogó speciális szikrafogó hálóval van ellátva. A szikrafogó hálót havonta egyszer meg kell tisztítani. Ezt drótkefével lehet a legjobban elvégezni.

A szikrafogó háló eltávolítása:

Vegye le a kipufogócsövet (4, 5). Vegye ki a szikrafogót (3). - Húzza ki a szikrafogó hálót, és tisztítsa meg drótkefével. Ha a szikrafogó háló hibás, cserélje ki. Távolítson el minden koromlerakódást a hangfogó be- és kimenőnyílásaiból, valamint a henger kipufogónyílásából.

FIGYELEM! Ne üzemeltesse a gépet hibás hangfogóval.

Rendszeresen ellenőrizze, hogy hibátlan-e és jól van-e rögzítve a hangfogó. Húzza meg a csavarokat.

• 350BT 8-12 Nm. (1)
• 530BT 7-11 Nm. (2)

Ellenőrizze, jól a helyére van-e csavarozva a szikrafogó és a kipufogócső (5). Húzza meg 2-3 Nm nyomatékkal.

VIGYÁZAT! A hangfogó munka közben erősen felhevül, és a munka után is meleg marad egy ideig. Ez az alapjáratra is vonatkozik. A felület megérintése égési sérülést okozhat. Ne feledkezzen meg a tűzveszélyről!

A hűtőrendszer

A lehető legalacsonyabb üzemi hőmérséklet megtartása érdekében a gép hűtőrendszerrel van felszerelve.

A hűtőrendszer a következőkből áll:

Hűtőbordák a hengeren, levegőbeömlő rács

Tisztítsa meg kefével a hűtőrendszert hetente egyszer, erős igénybevétel esetén gyakrabban is. Szennyezett vagy eltömődött hűtőrendszernek a gép túlmelegedése az eredménye, ami a dugattyú és a henger károsodását okozza. Ellenőrizze, nem blokkolja-e valami a fúvókákat.

Levegőbeömlő rács

Ellenőrizze, nem blokkolja-e valami (pl. levelek vagy szemét) a levegőbeömlő nyílást valamelyik oldalon, a berendezés alját is beleértve. A levegőbeömlő nyílás eltömődése esetén csökken a lomb fúvó teljesítménye, és megemelkedik a motor

KARBANTARTÁS

működési hőmérséklete, ami a motor meghibásodásához vezethet. Állítsa le a motort, és szüntesse meg az eltömődést.

VIGYÁZAT! Soha ne használja a lomb fúvót a rács nélkül. Használat előtt ellenőrizze, hogy a rács a helyén van-e és nem sérült-e.

Gyújtógyertya

A gyújtógyertya műszaki állapotát befolyásolja:

Helytelen porlasztóbeállítás. - Nem megfelelő a kenőanyag (túl sűrű az olaj, vagy rossz a minősége). - Elszennyeződött légszűrő.

Ezek a tényezők lerakódásokat okozhatnak a gyújtógyertya elektródáin, ami üzemzavarokhoz és indítási problémákhoz vezethet.

Tisztítsa meg a gyújtógyertya külső felületét. Szerelje le a gyertyát és ellenőrizze az elektródahézagokat. A hézag 0,6-0,7 mm legyen. Ellenkező esetben a gyertyát ki kell cserélni. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

FIGYELEM! Használja mindig az előírt típusú gyújtógyertyát! Nem megfelelő gyújtógyertya komolyan károsíthatja a hengert és a dugattyút.

Levegőszűrő

A levegőszűrőt rendszeresen tisztítani kell a portól és a szennyeződésektől, hogy elkerüljük a következőket:

A porlasztó üzemzavarai - Indítási problémák - A motor teljesítményének csökkenése - A motor részeinek fölösleges kopása - Szokatlanul nagy üzemanyagfogyasztás.

Ellenőrizze és szükség esetén tisztítsa ki a levegőszűrőt.

Kerülje a hangfogó, henger stb. forró felületeinek érintését. A felület megérintése égési sérülést okozhat.

A levegőszűrő tisztítása

530BT

• A hengerfedelet levéve vegye ki a levegőszűrőt. Mossa át a szűrőt meleg szappanos vízzel. Helyezze vissza a levegőszűrőt és a légszűrőfedelet. Ne feledkezzen meg a levegőrács visszahelyezéséről. Ha a rács nincs a helyén, akkor nem megfelelő a levegőtisztító tömítése, és por kerülhet a hengerbe.

Egy bizonyos időn túl használt levegőszűrőt nem lehet teljesen megtisztítani. Ezért rendszeres időközönként új levegőszűrőre kell azt kicserélni. Egy megrongálódott levegőszűrőt mindig ki kell cserélni.

Ha a gépet poros környezetben használja, a levegőszűrőt be kell olajozni. Lásd a „A levegőszűrő beolajozása” című fejezetben szereplő utasításokat.

350BT

KARBANTARTÁS

A hengerfedelet leveve emelje ki a levegőszűrőt. Mossa át a szűrőt meleg szappanos vízzel. Visszaszereléskor a szűrőnek száraznak kell lennie.

Egy bizonyos időn túl használt levegőszűrőt nem lehet teljesen megtisztítani. Ezért rendszeres időközönként új levegőszűrőre kell azt kicserélni. Egy megrongálódott levegőszűrőt mindig ki kell cserélni.

Ha a gépet poros környezetben használja, a levegőszűrőt be kell olajozni. Lásd A levegőszűrő beolajozása című fejezetben szereplő utasításokat.

Helyezze vissza a levegőszűrőt és a levegőszűrő fedelét.

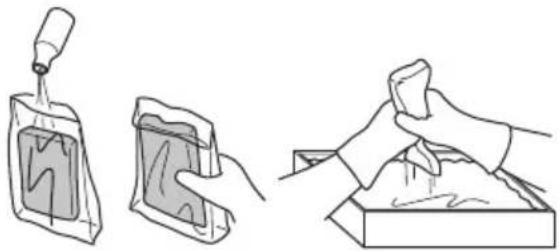

A levegőszűrő beolajozása

Mindig speciális szűrőolajat használjon. A szűrőolaj oldószert tartalmaz, hogy könnyű legyen eloszlatni a szűrőben. Vigyázzon ezért, hogy az olaj ne kerüljön a bőrére.

Helyezze bele a szűrőt egy műanyag zacskóba, majd öntse bele a szűrőolajat. Gyúrja át a műanyag zacskót, hogy az olaj jól eloszljon. Emelje ki a szűrőt a műanyag zacskóból, és mielőtt visszaszerelné, távolítsa el a felesleges olajat belőle. Soha ne használjon hagyományos motorolajat. Az a szűrőn keresztül meglehetősen gyorsan lesüllyed a fenékre.

Vállszíj

A sérült vállszíj használat közben elszakadhat, és a gép személyi sérülést okozva leeshet. A vállszíjat az alábbi eljárással cserélheti ki.

1 Távolítsa el a szíjról a bilincset. 2 Fűzze át a szíj végét az akasztón. 3 Helyezze vissza a bilincset a szíjra.

VIGYÁZAT! Ügyeljen rá, hogy a bilincs vastag kerek pecke be legyen illesztve a szíjba. Ha rosszul van beillesztve, az személyi sérüléshez vezethet.

Karbantartási séma

Az alábbiakban néhány általános karbantartási utasítást talál. Ha kiegészítő információra van szüksége, forduljon szervizműhelyhez.

Karbantartás	Napi karbantartás	Heti karbantartás	Havi karbantartás
Tisztítsa meg a gépet kívülróL. X
Ellenorizze, jól mūködik-e a gázadagoló. X
Ellenorizze, hogy a leállító kapcsoló mūködik-e. X
Tisztítsa meg a levegőszürlǒt. Ha szükséges, cserélje ki. X
Ellenorizze, hogy a csavarok és csavaranyák megfelelően meg vannak-e húzva.	X
Ellenorizze, hogy nincs-e üzemanyagszivárgás a motortól, üzemanyagartálytól illetve üzemanyagvezétéktól.	X
Ellenorizze, hogy az üzemanyagszürlö nincs-e elszennyeződve, illetve hogy az üzemanyagvezetéken nincsenek-e repedések vagy egyeb sérülésk. Szükség esetén cserélje ki.	X
Tisztítsa meg illetve cserélje ki a hangtompíto szikrafogóháloját (csak a katalizátorral nem rendelkező hangtompítoká vonatkozik).	X
Ellenorizze, nincs-e eltömődve a levegőbeömlő rács valamelyik oldala. X
Ellenorizze indítoszerkezet et a zsinórjával. X
Ellenorizze, hogy a rezgéscsillapíto elementk sertetlenek-e. X
Tisztítsa meg a gyújtógyertya külso felületét. Szerelje le a gyertyát és ellenorizze az elektródahézagokat. A hézag 0,6-0,7 mm legyen, ellneze ösetben a gyertyát ki kell cserélni. A gyújtógyertya oyan legyen, amely a rádioadást nem zavarja.		X
Tisztítsa meg a gép hütörendszerét. X
Tisztítsa meg a porlasztó kívülróL, és a porlasztó környékét. X
Ellenorizze az összes villamos gezetéket és csatlakozást. X
Cserélje ki a gyújtógyertyá. A gyújtógyertya oyan legyen, amely a rádioadást nem zavarja.			X
Ellenorizze és esetlegesen tisztítsa meg a hangtompíto szikrafogóháloját (ez kizárólag a katalizátoros hangtompítoká vonatkozik).			X
Tisztítsa ki az üzemanyagartályt.			X

MŰSZAKI ADATOK

Műszaki adatok

Műszaki adatok 530BT 350BT

Motor

Fordulatszám alapjáraton, ford/perc 3000 2200

Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/ ford/perc

Katalizátoros hangtompító Nem Nem

Fordulatszám-szabályozott gyújtásrendszer Nem Igen

Gyújtásrendszer

Gyújtógyertya NGK CMK7H7 NGK CMK7H7 TORCH AC7R TORCH AC7R

Elektródatávolság, mm 0.6-0.7 0.6-0.7

Üzemanyag-/kenőrendszer

Benzintartály űrtartalma 0,85 1,25

Tömeg

Tömeg, üzemanyag nélkül, kg 6,75 10,2

Zajkibocsátás

(lásd megj. 1)

Zajszint, mért, dB(A) 102 104

Zajszint, garantált LwA dB(A) 102 104

Zajszintek

(2. sz. jegyzet)

A felhasználó hallószervénél mért ekvivalens hangnyomásszint az EN15503 szerint, dB(A) 91 95

Rezgésszintek

(lásd a 3. sz. megjegyzést)

Az EN15503 szerint mért ekvivalens rezgésszintek (a hv.eq) a fogantyúban, 2.5 2.1 m/s²

Ventilátor teljesítménye

Max. levegősebesség normál fúvókával, m/s: 65 80

Légáram normál fúvókával, m³/min 10.6 14

Átlagos levegőmennyiség a burkolatnál, m³/min 13.1 19,6

1. 1. sz. megjegyzés: A környezeti zajszennyezés zajteljesítményszintként (LWA) mérve a 2000/14/EK irányelv szerint. A gép jelentésben szereplő hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófelszereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű gépek közötti eltéréseket is a 2000/14/EK jelű irányelv értelmében.
2. 2. sz. megjegyzés: Az ekvivalens zajnyomásszint értékét 1/7 rész alapjárati és 6/7 rész teljes fordulatszámon való működésből álló munkaciklus alapján számítják ki. A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok az 1 dB(A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.
3. Megjegyzés: Az ekvivalens rezgésszint 1/7 rész alapjárati és 6/7 rész teljes fordulatszámon való működésből álló munkaciklus alapján számítják ki. Az ekvivalens rezgésszintre vonatkozó jelzési adatok az 1 m/s² tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Termékazonossági EGK-bizonyítvány (Kizárólag Európára vonatkozik)

A Husqvarna AB, SE-561 82 Huskvarna, Svédország (tel.: [phone]) saját felelősségére kijelenti, hogy azok a Husqvarna 530BT, 350BT lombfúvók, amelyek a 2016-os évben vagy azt követően kaptak sorozatszámot (az év jól láthatóan fel van tüntetve a típustáblán, a sorozatszám előtt), megfelelnek az EGK TANÁCSA következő IRÁNYELVEINEK:

• Gépekről szóló 2006/42/EK irányelv (2006. május 17.).
• 2014. február 26., "az elektromágneses kompatibilitást illetően" 2014/30/EU.
• 2000. május 8., "a környezet zajszennyezését illetően". 2000/14/EK. Megfelelőségi felmérés az V. függelék szerint.

A zajszennyezést illetően lásd a Műszaki adatok című fejezetet. Alkalmazott szabványok: EN ISO 12100-2/A1:2009, CISPR 12:2009, EN 15503:2009

A Svensk Maskinprovning (SMP) AB, Box 7035, SE-750 07 Uppsala, Svédország, típusellenőrzést végzett a Husqvarna AB vállalat számára. A bizonyítványok számai:

SEC/09/2102-530BT, SEC/09/2103-350BT

Huskvarna, 2016. március 30.

Per Gustafsson, Fejlesztési igazgató (A Husqvarna AB technikai dokumentációért felelős hivatalos képviselete.)

Szimbólumok
